Технические средства диспетчерского и технологического управления
1. Технические средства диспетчерского и технологического управления
2. Литература
Тутевич В.Н. Телемеханика: Учеб. пособие длястудентов вузов спец. «Автоматика и
телемеханика». – 2-е изд., перераб. и доп. – М.:
Высш. шк., 1985. – 423 с., ил.
Автоматика, телемеханика и передача данных в
энергосистемах: Учебник для техникумов / Г.В.
Бурденков, А.И.Малышев, Я.В. Лурье. – 2-е изд.,
перераб. и доп. – М.: Энергоатомиздат, 1988. – 336
с.: ил.
Автоматизация диспетчерского управления в
электроэнергетике / Под общей ред. Ю.Н. Руденко
и В.А. Семенова. – М.: Издательство МЭИ, 2000. –
648 с.: ил.
3. Литература
Справочник по электроизмерительнымприборам. Под ред. К.К. Илюнина. Изд. 2-е,
перераб. и доп. – Л.: «Энергия», 1977. – 832 с., ил.
Агуров П.В. Последовательные интерфейсы ПК.
Практика программирования. – СПб.: БХВПетербург, 2004. – 496 с.: ил.
4. Управление производственным процессом
Переработка информации (человек, ЭВМ)Передача
известительной
Известиинформации
(система
тельная
телемеханики)
информация
Получение информации
(контрольно-измерительные
приборы, датчики)
Передача командной
Командная
информации (система
информация
телемеханики)
Использование информации
(исполнительные
механизмы)
Производственный процесс
5. Телемеханика
Отрасль науки и техники, охватывающаятеорию и технические средства контроля и
управления объектами на расстоянии с
применением специальных
преобразователей сигналов для
эффективного использования каналов
связи.
Термин введен в 1905 г. французом Э. Брандли.
Состоит из двух греческих слов: tele – далеко и
mechanike – мастерство, или наука о машинах.
6. Особенности производственного процесса в электроэнергетической системе
одновременность выработки ипотребления электроэнергии;
непрерывность выработки и потребления
электроэнергии;
быстрое протекание переходных
процессов;
значительная территориальная
удаленность объектов энергосистемы
друг от друга;
функциональное разнообразие устройств,
работающих на объектах энергосистемы.
7. Управление ЕЭС
ЦДУ ЕЭСОДУ ОЭС
АСДУ
ЦДС ЭЭС
Предприятие
Дежурный персонал, автоматика
АСУТП
Технологический процесс
8. Внешние информационные связи диспетчерского пункта
телеинформационная сеть;сеть диспетчерских телефонных
переговоров;
сеть телефонных переговоров
технологического персонала диспетчерских
пунктов;
сеть передачи оперативно-технологической
информации;
электронная почта;
сеть АСКУЭ.

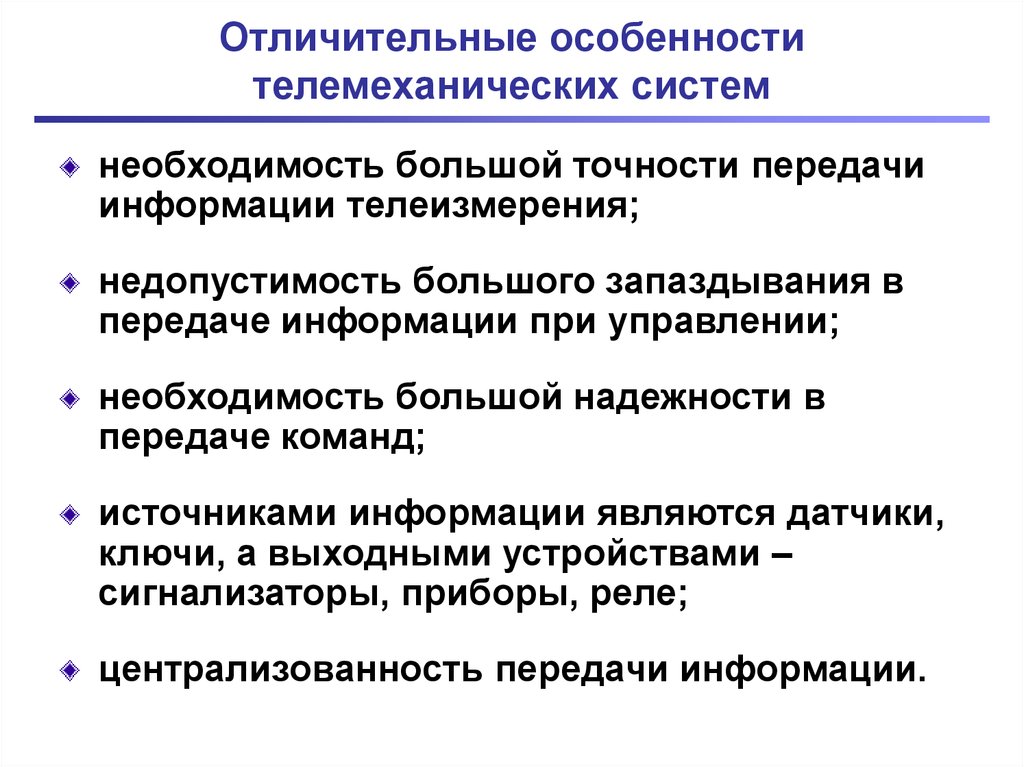

9. Отличительные особенности телемеханических систем
необходимость большой точности передачиинформации телеизмерения;
недопустимость большого запаздывания в
передаче информации при управлении;
необходимость большой надежности в
передаче команд;
источниками информации являются датчики,
ключи, а выходными устройствами –
сигнализаторы, приборы, реле;
централизованность передачи информации.
10. Телемеханические пункты
Контролируемый телемеханическийпункт – место размещения объектов,
контролируемых или управляемых
средствами телемеханики.
Телемеханический пункт управления –
пункт, с которого осуществляется
управление объектами контролируемых
телемеханических пунктов и контроль их
состояния.
11. Линия и канал связи
Линия связи – физическая среда, покоторой передаются сигналы.
Канал связи – совокупность технических
средств, обеспечивающих независимую
передачу сообщений по линии связи.
12. Требования к системам телемеханики
достоверность – передача информации смалыми искажениями;
эффективность – наилучшее
использование аппаратуры и линии связи
при передаче большого количества
информации;
экономичность – обеспечение
наибольшего количества передаваемой
информации при наименьших затратах.

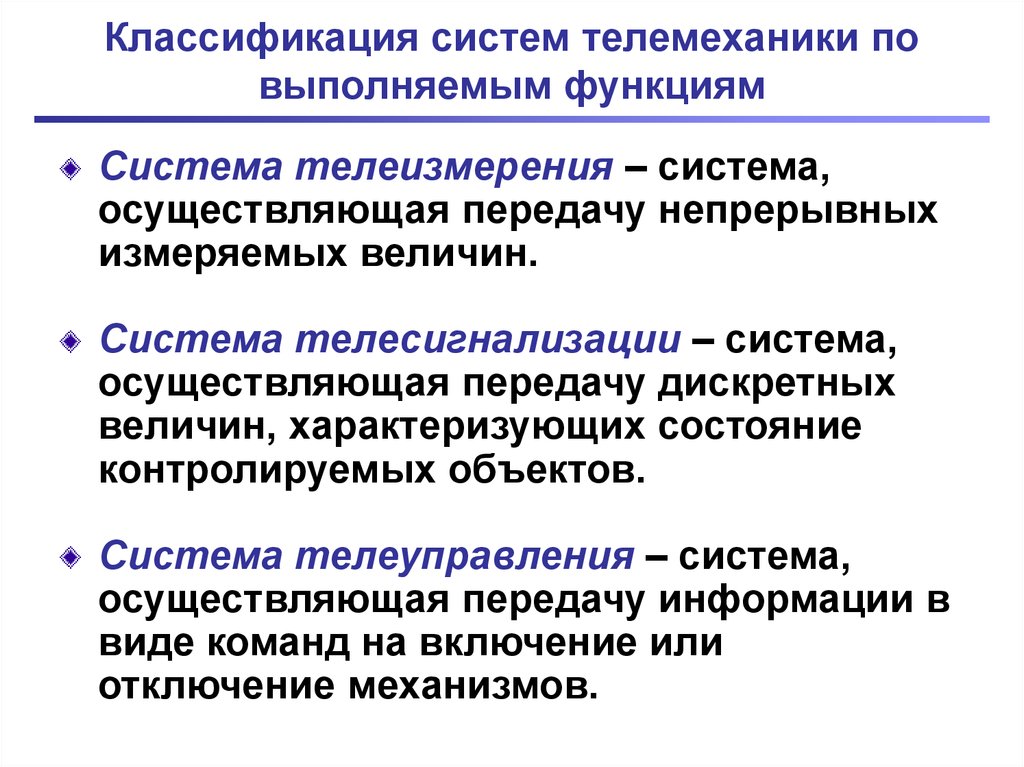

13. Классификация систем телемеханики по выполняемым функциям
Система телеизмерения – система,осуществляющая передачу непрерывных
измеряемых величин.
Система телесигнализации – система,
осуществляющая передачу дискретных
величин, характеризующих состояние
контролируемых объектов.
Система телеуправления – система,
осуществляющая передачу информации в
виде команд на включение или
отключение механизмов.
14. Классификация систем телемеханики по расположению контролируемых объектов
система телемеханики длясосредоточенных объектов – система, в
которой имеется один пункт управления и
один контролируемый пункт;
система телемеханики для
рассредоточенных (распределенных)
объектов – система, в которой есть один
пункт управления и несколько
контролируемых пунктов.
