Синтез олигомеров этиленгликоля и терефталевой кислоты

1. Синтез олигомеров этиленгликоля и терефталевой кислоты.

2. Структура потребления термопластичных полимерных материалов в РФ в 2016 г.

3. Области применения термопластов

Упаковка
• До 40%
Строительство
Автомобиль
Электротехника
Другое
- 16%
• До 10 %

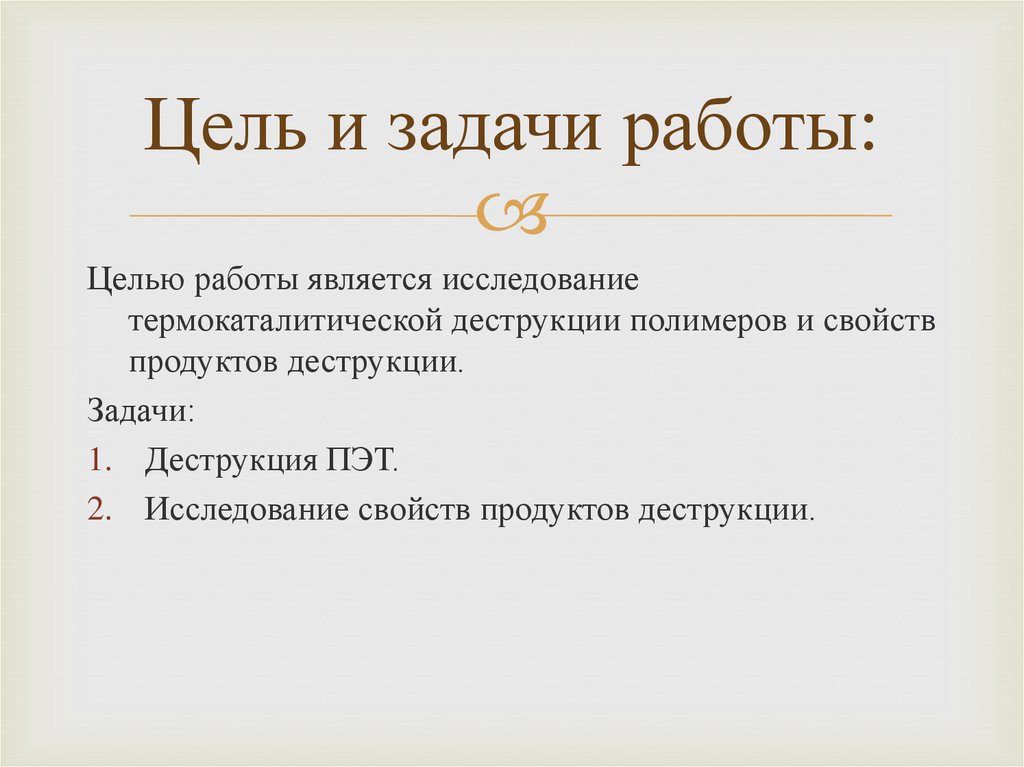

4. Цель и задачи работы:

Целью работы является исследование
термокаталитической деструкции полимеров и свойств
продуктов деструкции.
Задачи:
1. Деструкция ПЭТ.
2. Исследование свойств продуктов деструкции.

5.

Деструкция полиэтилентерефталата

6. Деструкция полиэтилентерефталата

7. Деструкция полиэтилентерефталата

График зависимости
отношения
молекулярной массы
полимера от отношения
триэтиленгликоля к
фталевой кислоте.
молекулярная масса полимера
отношение триэтиленгликоля к фталевой кислоте

8.

График зависимости влияние катализатора / ПЭТФ (мас. / Мас.)
На выход BHET и содержание олигомеров с весовым
соотношением (EG до PET) 2 и временем реакции 3 ч.
70
содержание мономера,%
60
50
40
30
20
10
0
0
0,2
0,4
0,6
0,8
Zn(Ac)2/PET (%)
1
1,2
1,4
1,6

9.

Влияние EG / PET (мас. / Мас.) На выход BHET и
содержание олигомеров с весовым соотношением
(катализатор к ПЭТФ) 1% и временем реакции 3
часа.

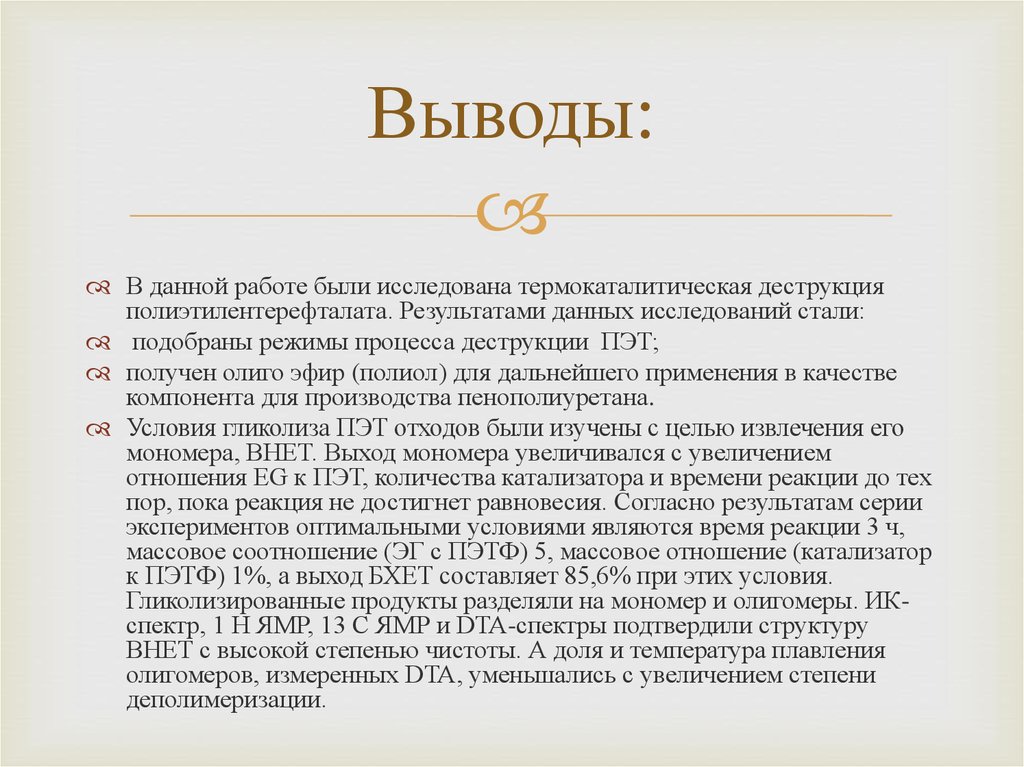

10. Выводы:

В данной работе были исследована термокаталитическая деструкция
полиэтилентерефталата. Результатами данных исследований стали:
подобраны режимы процесса деструкции ПЭТ;
получен олиго эфир (полиол) для дальнейшего применения в качестве
компонента для производства пенополиуретана.
Условия гликолиза ПЭТ отходов были изучены с целью извлечения его
мономера, BHET. Выход мономера увеличивался с увеличением
отношения EG к ПЭТ, количества катализатора и времени реакции до тех
пор, пока реакция не достигнет равновесия. Согласно результатам серии
экспериментов оптимальными условиями являются время реакции 3 ч,
массовое соотношение (ЭГ с ПЭТФ) 5, массовое отношение (катализатор
к ПЭТФ) 1%, а выход БХЕТ составляет 85,6% при этих условия.
Гликолизированные продукты разделяли на мономер и олигомеры. ИКспектр, 1 H ЯМР, 13 C ЯМР и DTA-спектры подтвердили структуру
BHET с высокой степенью чистоты. А доля и температура плавления
олигомеров, измеренных DTA, уменьшались с увеличением степени
деполимеризации.
