Презентація 1.3

1.

Національна академія
сухопутних військ
ім. гетьмана П. Сагайдачного
Кафедра наземної артилерії
ОСНОВИ ЗАСТОСУВАННЯ АРТИЛЕРІЇ
Тема №1: Основи бойових дій артилерійської
батареї (взводу).
Topic №1:
Заняття №3: Бойові можливості артилерійської
батареї (взводу).
Lesson №3:
Старший викладач кафедри наземної артилерії
пр. ЗСУ Сергій НІКОЛАЄВ

2.

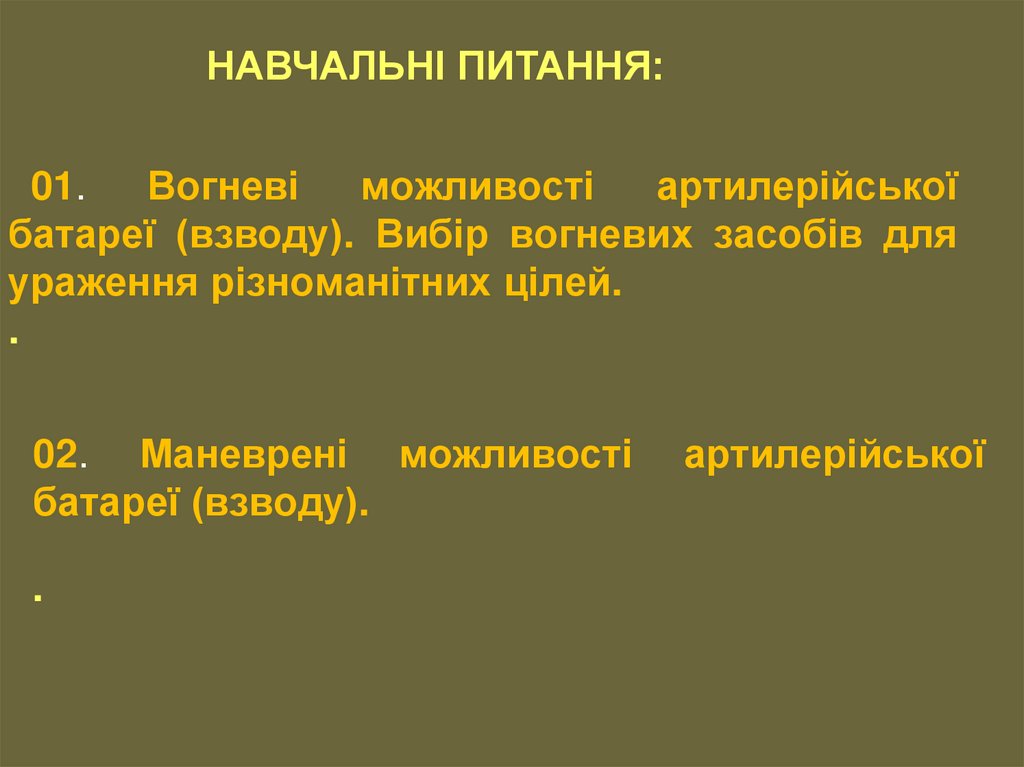

НАВЧАЛЬНІ ПИТАННЯ:
01.
Вогневі
можливості
артилерійської
батареї (взводу). Вибір вогневих засобів для
ураження різноманітних цілей.
.
02. Маневрені можливості
батареї (взводу).
.
артилерійської

3.

Інформаційно-методичне забезпечення:
01. Бойовий статут артилерії Збройних Сил України,
ч. ІІ (дивізіон, батарея, взвод, гармата). – Київ:
Видавництво, 2020. – 194 с.
02. Збірник нормативів з бойової підготовки для
спеціалістів і підрозділів артилерії. К., 2020. – 128 с.

4.

Перше навчальне питання:
Вогневі можливості артилерійської батареї.

5.

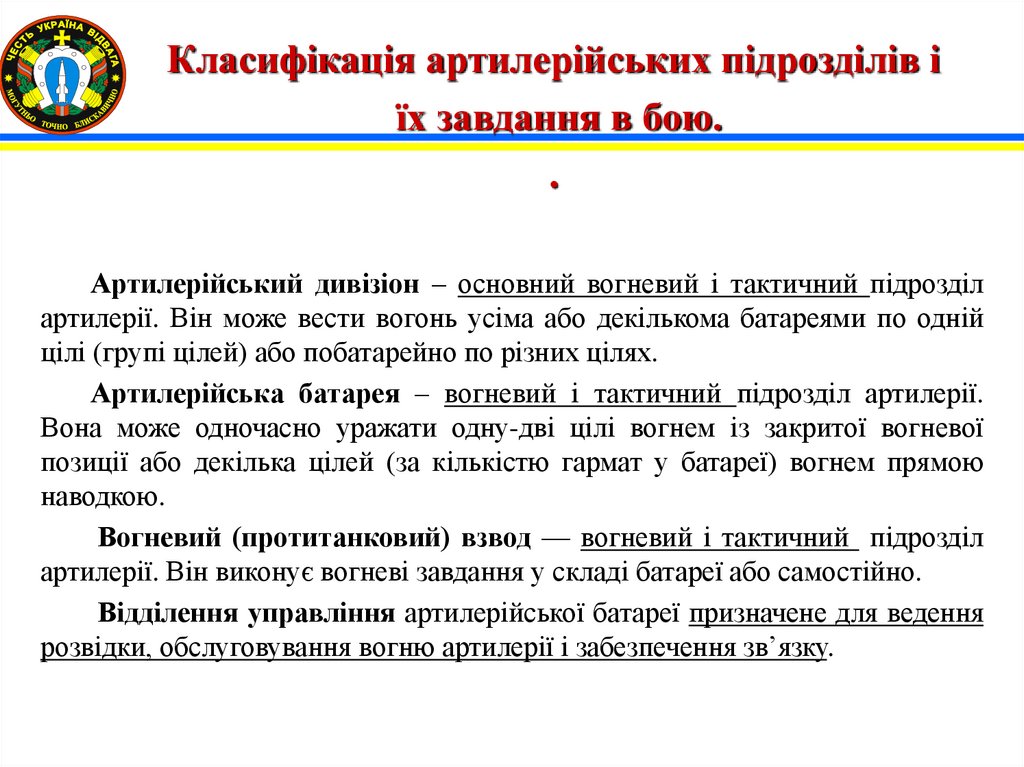

Класифікація артилерійських підрозділів і
їх завдання в бою.
.
Артилерійський дивізіон – основний вогневий і тактичний підрозділ
артилерії. Він може вести вогонь усіма або декількома батареями по одній
цілі (групі цілей) або побатарейно по різних цілях.
Артилерійська батарея – вогневий і тактичний підрозділ артилерії.
Вона може одночасно уражати одну-дві цілі вогнем із закритої вогневої
позиції або декілька цілей (за кількістю гармат у батареї) вогнем прямою
наводкою.
Вогневий (протитанковий) взвод — вогневий і тактичний підрозділ
артилерії. Він виконує вогневі завдання у складі батареї або самостійно.
Відділення управління артилерійської батареї призначене для ведення
розвідки, обслуговування вогню артилерії і забезпечення зв’язку.

6.

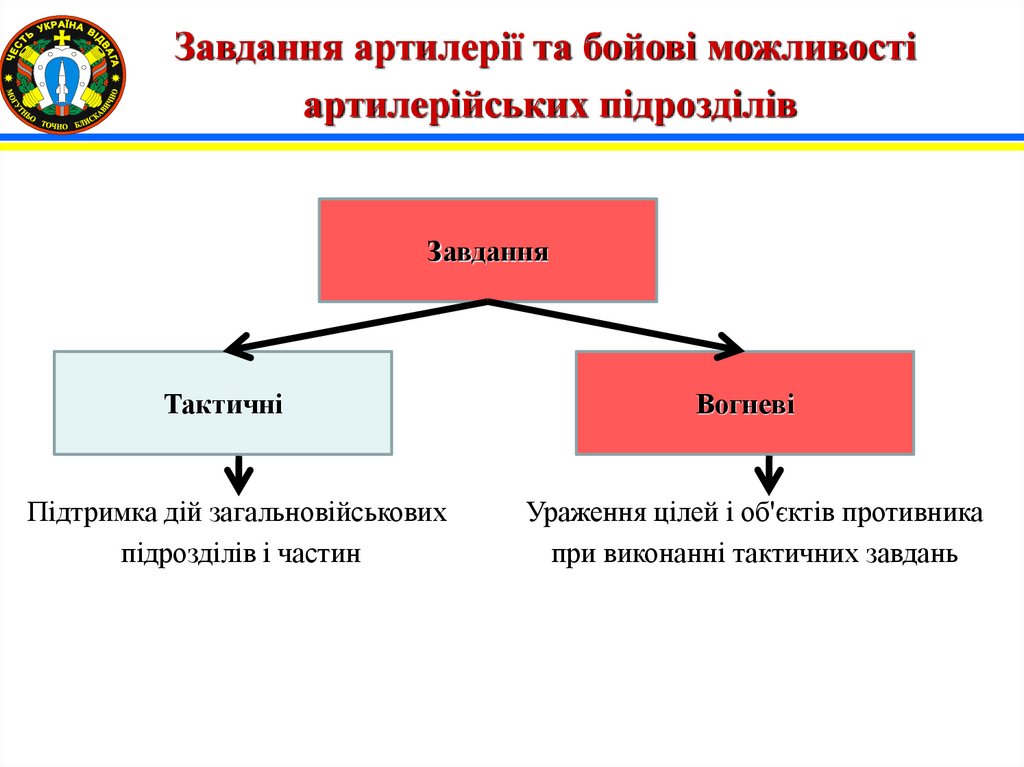

Завдання артилерії та бойові можливості
артилерійських підрозділів
Завдання
Тактичні
Вогневі
Підтримка дій загальновійськових
підрозділів і частин
Ураження цілей і об'єктів противника
при виконанні тактичних завдань

7.

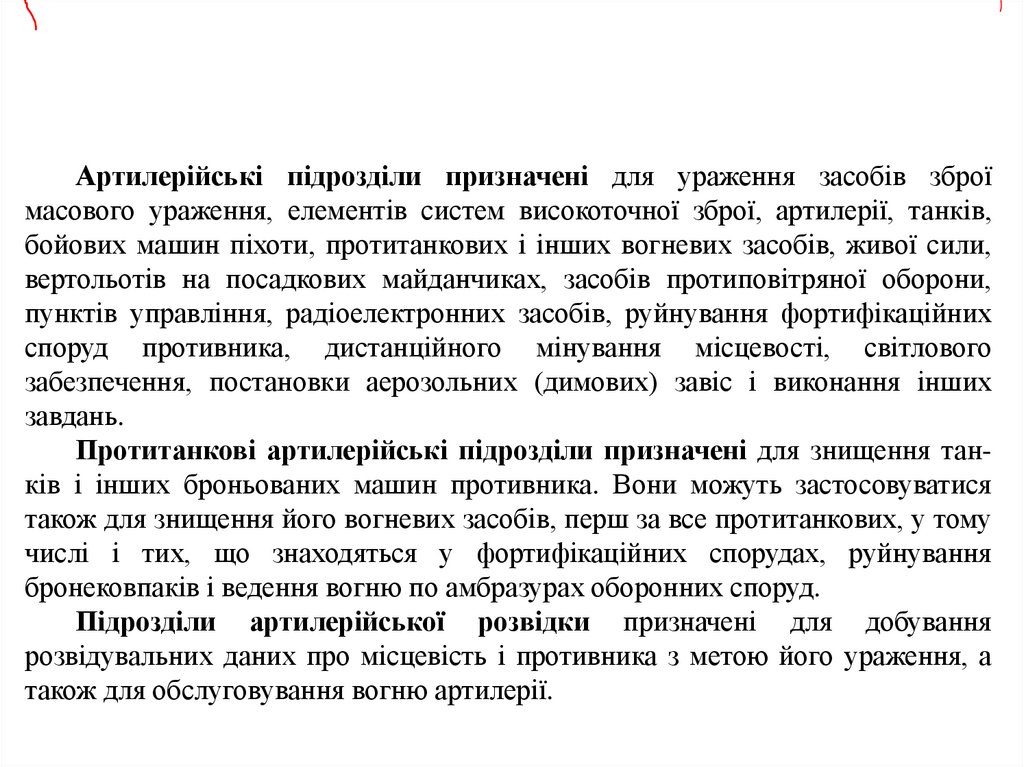

Артилерійські підрозділи призначені для ураження засобів зброї
масового ураження, елементів систем високоточної зброї, артилерії, танків,
бойових машин піхоти, протитанкових і інших вогневих засобів, живої сили,
вертольотів на посадкових майданчиках, засобів протиповітряної оборони,
пунктів управління, радіоелектронних засобів, руйнування фортифікаційних
споруд противника, дистанційного мінування місцевості, світлового
забезпечення, постановки аерозольних (димових) завіс і виконання інших
завдань.
Протитанкові артилерійські підрозділи призначені для знищення танків і інших броньованих машин противника. Вони можуть застосовуватися
також для знищення його вогневих засобів, перш за все протитанкових, у тому
числі і тих, що знаходяться у фортифікаційних спорудах, руйнування
бронековпаків і ведення вогню по амбразурах оборонних споруд.
Підрозділи артилерійської розвідки призначені для добування
розвідувальних даних про місцевість і противника з метою його ураження, а
також для обслуговування вогню артилерії.

8.

Бойові можливості артилерійських підрозділів - це
здатність їх в конкретних умовах обставин наносити
вогневе ураження противнику і здійснювати маневр.

9.

БОЙОВІ
МОЖЛИВОСТІ
МАНЕВРЕННІ
МОЖЛИВОСТІ
ВОГНЕВІ
МОЖЛИВОСТІ
Часові показники зайняття (залишення) бойового
порядку, швидкість переміщення в ході бою, та
швидкістю
перенесення
(перенацілення,
зосередження) вогню по інших цілях
Кількість одночасно чи
послідовно
Уражаємих
обєктів
(цілей) противника
Вони визначаються:
- організаційно-штатною структурою батареї;
- тактико-технічними характеристиками озброєння;
- підготовкою особового складу та ін.

10.

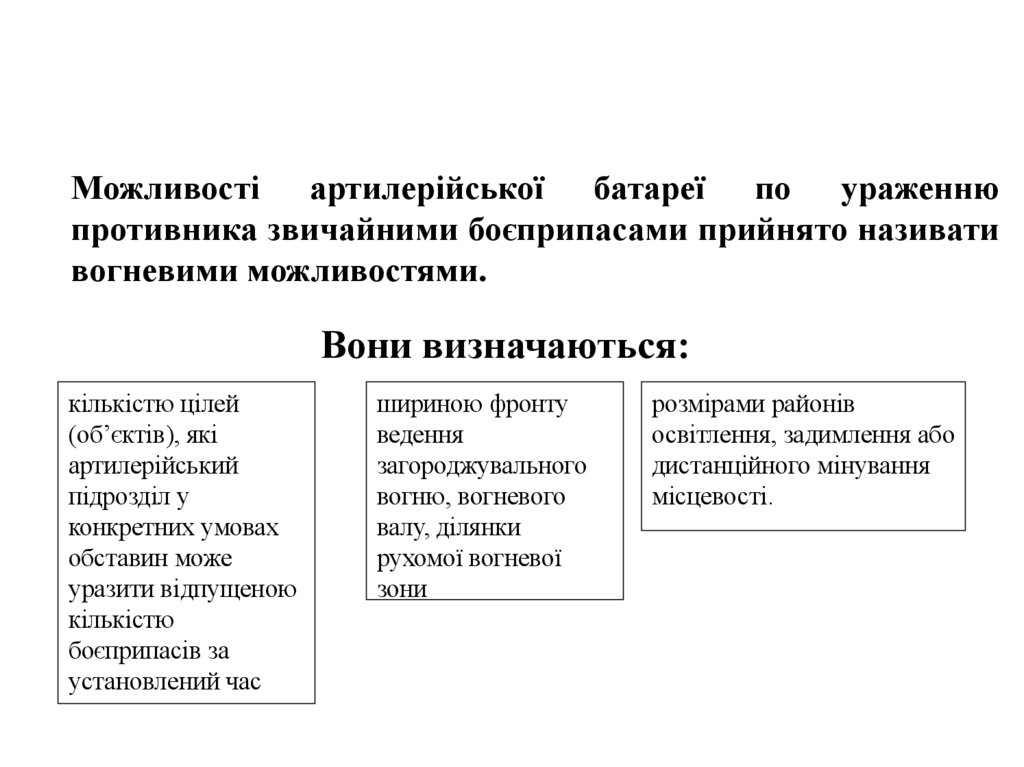

Можливості артилерійської батареї по ураженню
противника звичайними боєприпасами прийнято називати
вогневими можливостями.
Вони визначаються:
кількістю цілей
(об’єктів), які
артилерійський
підрозділ у
конкретних умовах
обставин може
уразити відпущеною
кількістю
боєприпасів за
установлений час
шириною фронту
ведення
загороджувального
вогню, вогневого
валу, ділянки
рухомої вогневої
зони
розмірами районів
освітлення, задимлення або
дистанційного мінування
місцевості.

11.

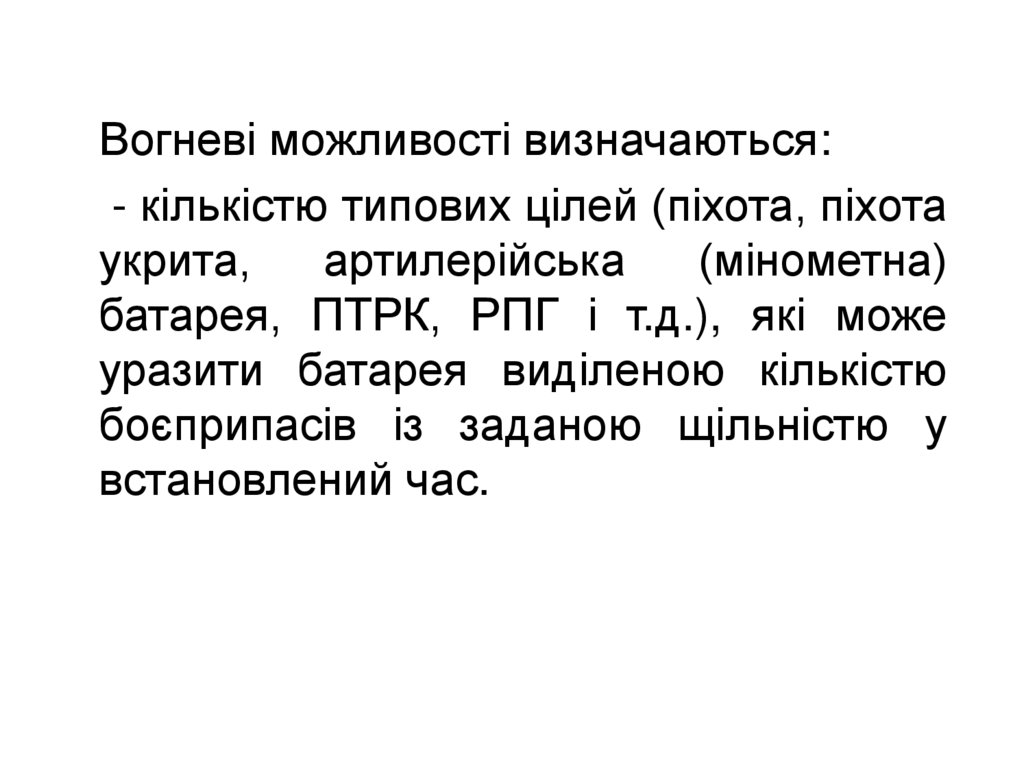

Вогневі можливості визначаються:
- кількістю типових цілей (піхота, піхота
укрита,
артилерійська
(мінометна)
батарея, ПТРК, РПГ і т.д.), які може
уразити батарея виділеною кількістю
боєприпасів із заданою щільністю у
встановлений час.

12.

Вогневі можливості батареї визначаються:
- при веденні загороджувального вогню величиною рубежу
вогню у метрах;
200м - НЗВ
100 м
- РЗВ
- розмірами районів освітлення,
дистанційного мінування місцевості.
задимлення
або

13.

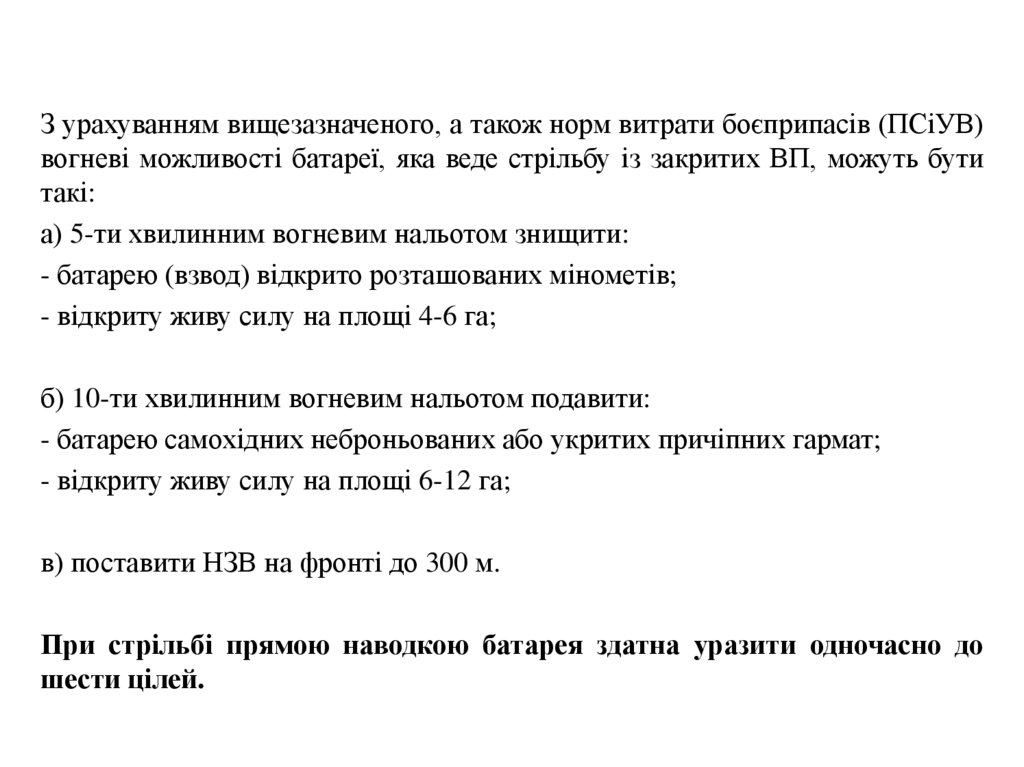

З урахуванням вищезазначеного, а також норм витрати боєприпасів (ПСіУВ)
вогневі можливості батареї, яка веде стрільбу із закритих ВП, можуть бути
такі:
а) 5-ти хвилинним вогневим нальотом знищити:
- батарею (взвод) відкрито розташованих мінометів;
- відкриту живу силу на площі 4-6 га;
б) 10-ти хвилинним вогневим нальотом подавити:
- батарею самохідних неброньованих або укритих причіпних гармат;
- відкриту живу силу на площі 6-12 га;
в) поставити HЗВ на фронті до 300 м.
При стрільбі прямою наводкою батарея здатна уразити одночасно до
шести цілей.

14.

Друге навчальне питання:
Маневові
батареї.
можливості
артилерійської

15.

15
Пересування артилерійських підрозділів у ході бою
здійснюється з розрахунком збереження стійкого управління
підрозділами, безпосередньої взаємодії з механізованими і
танковими підрозділами і забезпечення безперервної вогневої
підтримки.
Таким чином, маневр артилерійських підрозділів у ході бою
включає: залишення зайнятих районів ВП і рубежів (районів)
КСП; пересування до нових районів, на позиції або рубежі і
розгортання в бойовий порядок для виконання поставлених
вогневих завдань.

16.

16

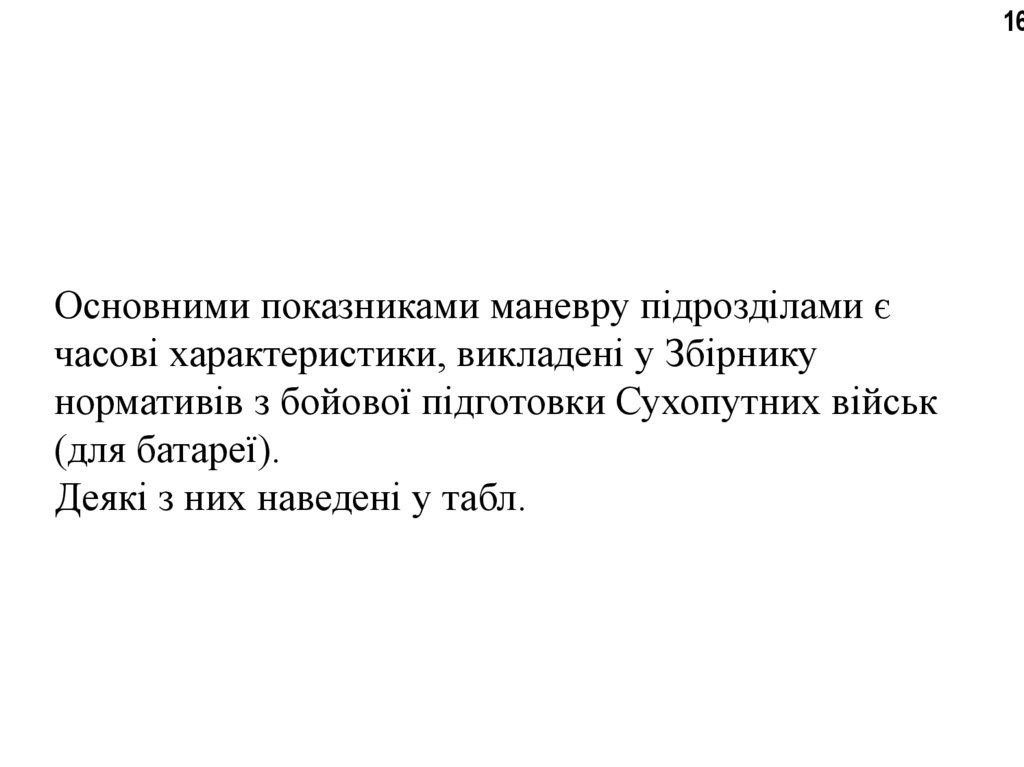

Основними показниками маневру підрозділами є
часові характеристики, викладені у Збірнику
нормативів з бойової підготовки Сухопутних військ
(для батареї).
Деякі з них наведені у табл.

17.

17

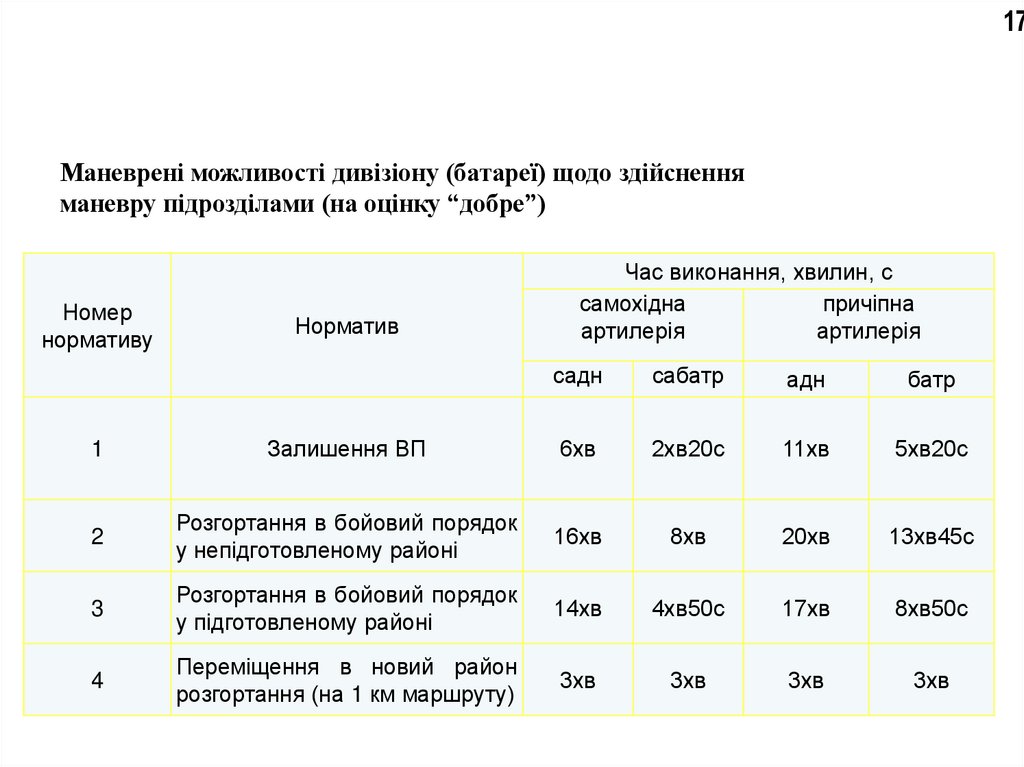

Маневрені можливості дивізіону (батареї) щодо здійснення
маневру підрозділами (на оцінку “добре”)
Номер
нормативу
Норматив
Час виконання, хвилин, с
самохідна
причіпна
артилерія
артилерія
садн
сабатр
адн
батр
1
Залишення ВП
6хв
2хв20с
11хв
5хв20с
2
Розгортання в бойовий порядок
у непідготовленому районі
16хв
8хв
20хв
13хв45с
3
Розгортання в бойовий порядок
у підготовленому районі
14хв
4хв50с
17хв
8хв50с
4
Переміщення в новий район
розгортання (на 1 км маршруту)
3хв
3хв
3хв
3хв

18.

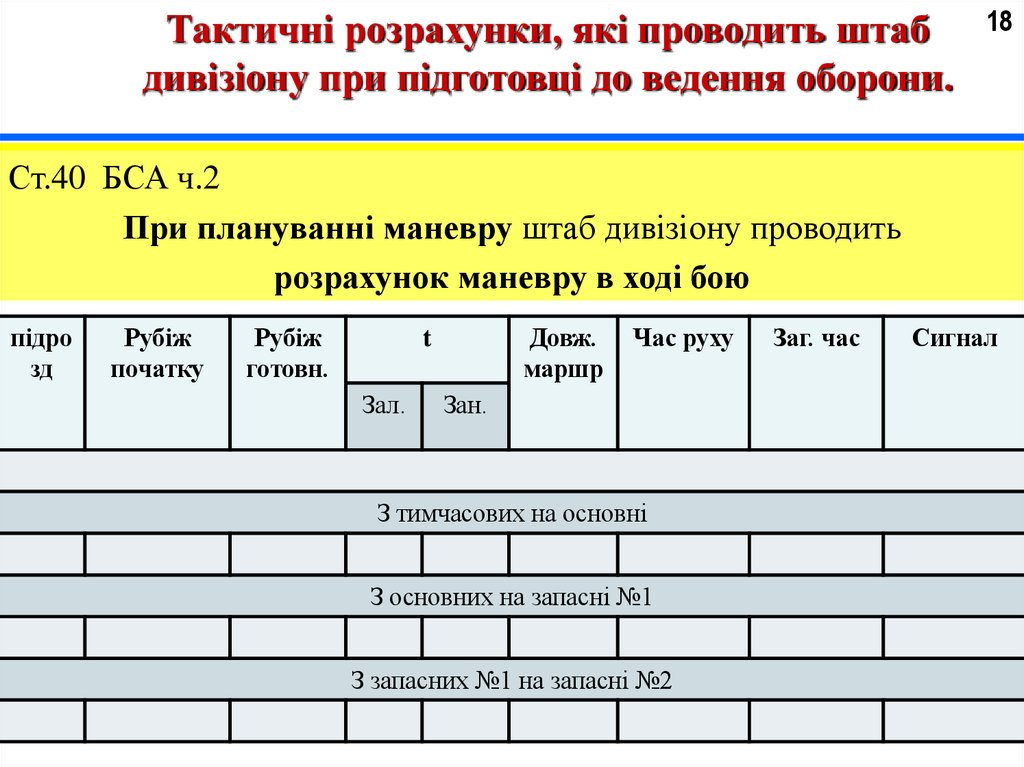

Тактичні розрахунки, які проводить штаб
дивізіону при підготовці до ведення оборони.
18
Ст.40 БСА ч.2
При плануванні маневру штаб дивізіону проводить
розрахунок маневру в ході бою
підро
зд
Рубіж
початку
Рубіж
готовн.
Довж.
маршр
t
Зал.
Час руху
Зан.
З тимчасових на основні
З основних на запасні №1
З запасних №1 на запасні №2
Заг. час
Сигнал

19.

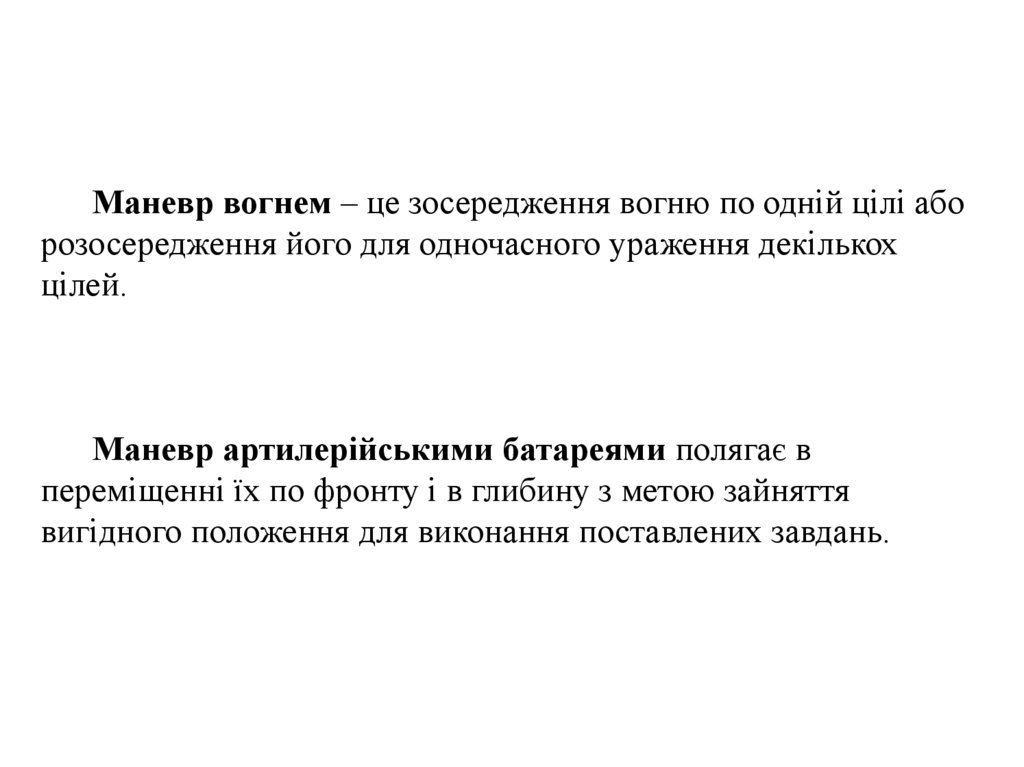

Маневр вогнем – це зосередження вогню по одній цілі або
розосередження його для одночасного ураження декількох
цілей.
Маневр артилерійськими батареями полягає в
переміщенні їх по фронту і в глибину з метою зайняття
вигідного положення для виконання поставлених завдань.

20.

20

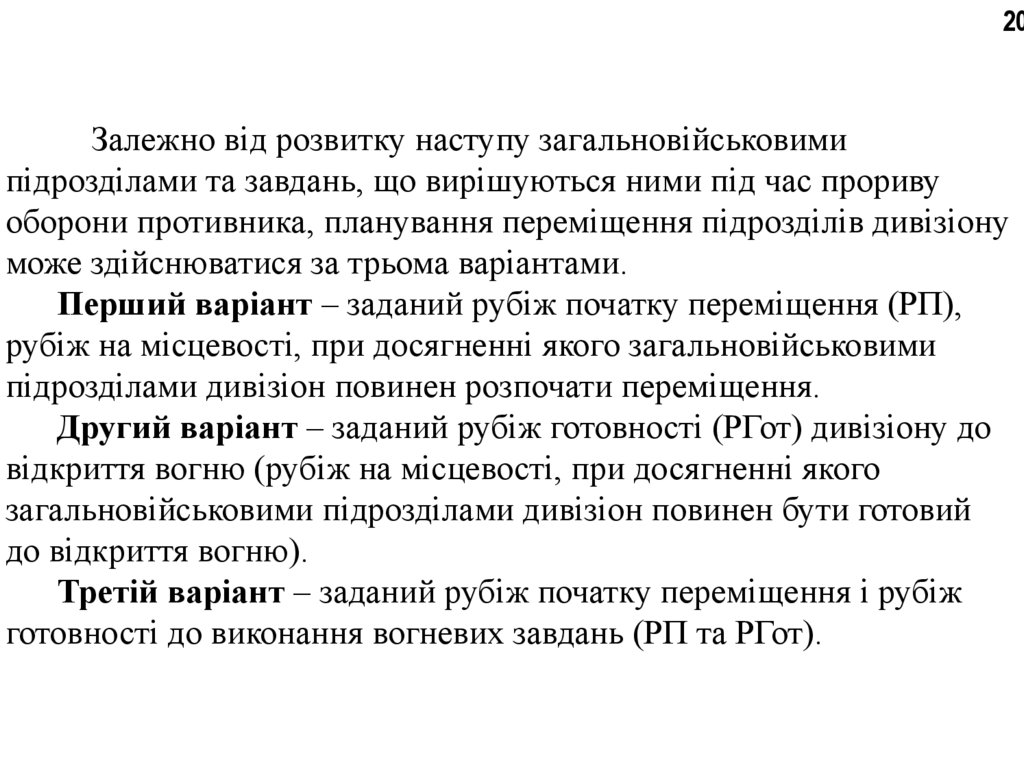

Залежно від розвитку наступу загальновійськовими
підрозділами та завдань, що вирішуються ними під час прориву
оборони противника, планування переміщення підрозділів дивізіону
може здійснюватися за трьома варіантами.
Перший варіант – заданий рубіж початку переміщення (РП),
рубіж на місцевості, при досягненні якого загальновійськовими
підрозділами дивізіон повинен розпочати переміщення.
Другий варіант – заданий рубіж готовності (РГот) дивізіону до
відкриття вогню (рубіж на місцевості, при досягненні якого
загальновійськовими підрозділами дивізіон повинен бути готовий
до відкриття вогню).
Третій варіант – заданий рубіж початку переміщення і рубіж
готовності до виконання вогневих завдань (РП та РГот).

21.

21

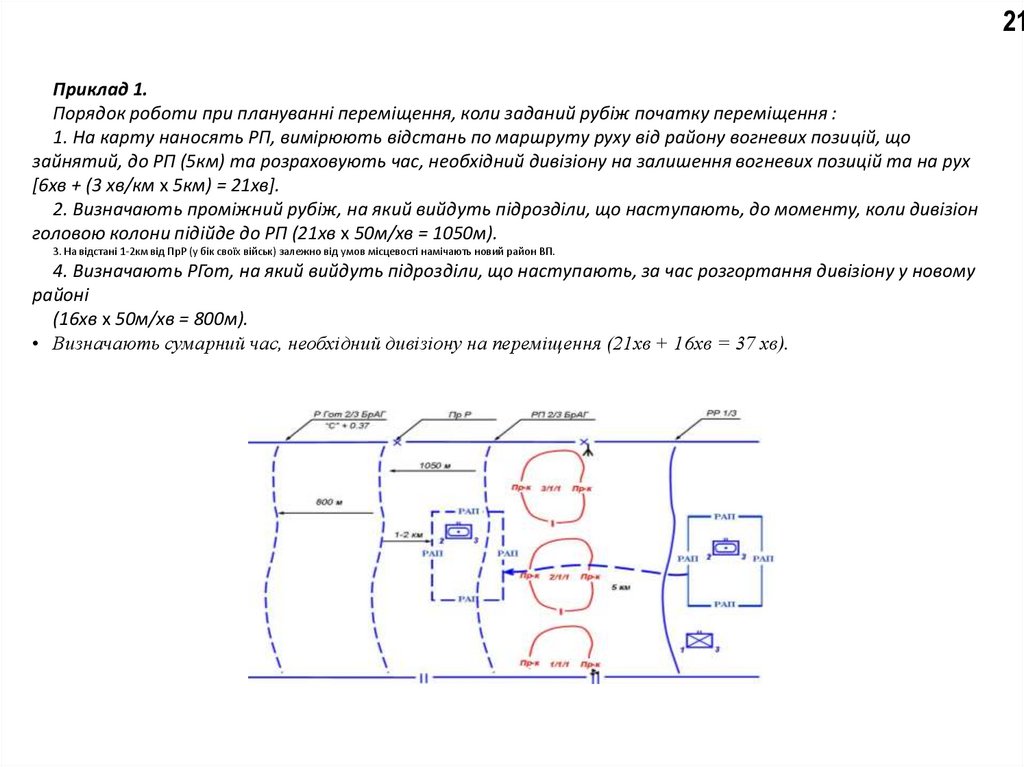

Приклад 1.
Порядок роботи при плануванні переміщення, коли заданий рубіж початку переміщення :
1. На карту наносять РП, вимірюють відстань по маршруту руху від району вогневих позицій, що
зайнятий, до РП (5км) та розраховують час, необхідний дивізіону на залишення вогневих позицій та на рух
[6хв + (3 хв/км х 5км) = 21хв].
2. Визначають проміжний рубіж, на який вийдуть підрозділи, що наступають, до моменту, коли дивізіон
головою колони підійде до РП (21хв х 50м/хв = 1050м).
3. На відстані 1-2км від ПрР (у бік своїх військ) залежно від умов місцевості намічають новий район ВП.
4. Визначають РГот, на який вийдуть підрозділи, що наступають, за час розгортання дивізіону у новому
районі
(16хв х 50м/хв = 800м).
• Визначають сумарний час, необхідний дивізіону на переміщення (21хв + 16хв = 37 хв).

22.

22

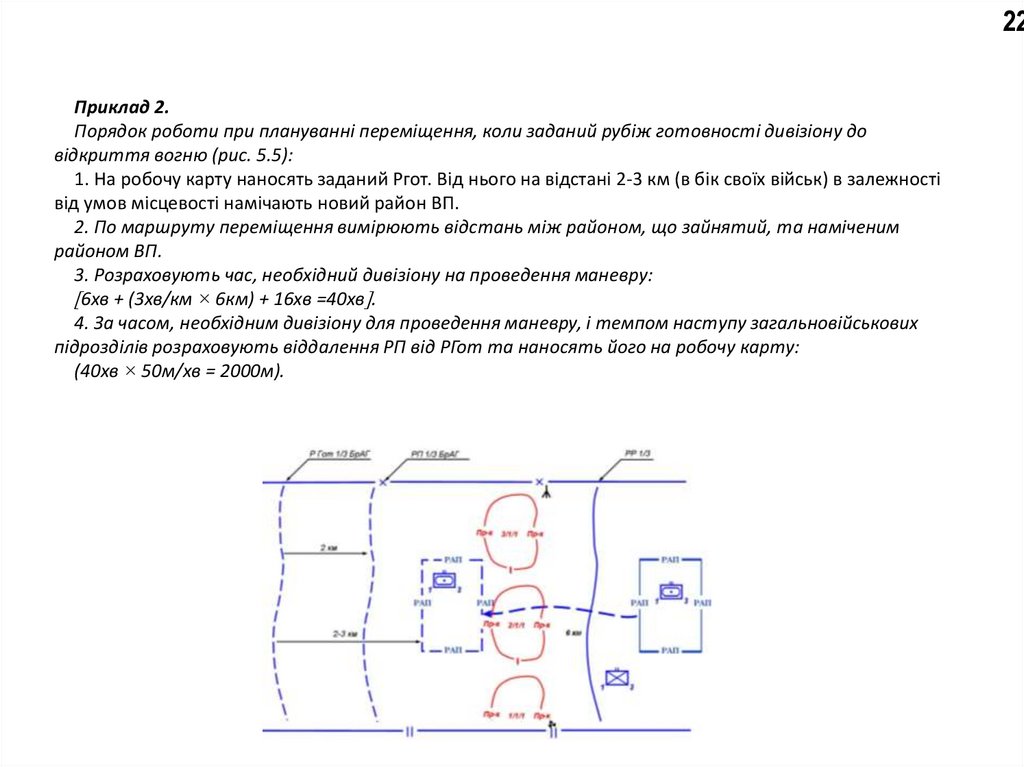

Приклад 2.
Порядок роботи при плануванні переміщення, коли заданий рубіж готовності дивізіону до
відкриття вогню (рис. 5.5):
1. На робочу карту наносять заданий Ргот. Від нього на відстані 2-3 км (в бік своїх військ) в залежності
від умов місцевості намічають новий район ВП.
2. По маршруту переміщення вимірюють відстань між районом, що зайнятий, та наміченим
районом ВП.
3. Розраховують час, необхідний дивізіону на проведення маневру:
6хв + (3хв/км × 6км) + 16хв =40хв .
4. За часом, необхідним дивізіону для проведення маневру, і темпом наступу загальновійськових
підрозділів розраховують віддалення РП від РГот та наносять його на робочу карту:
(40хв × 50м/хв = 2000м).

23.

23

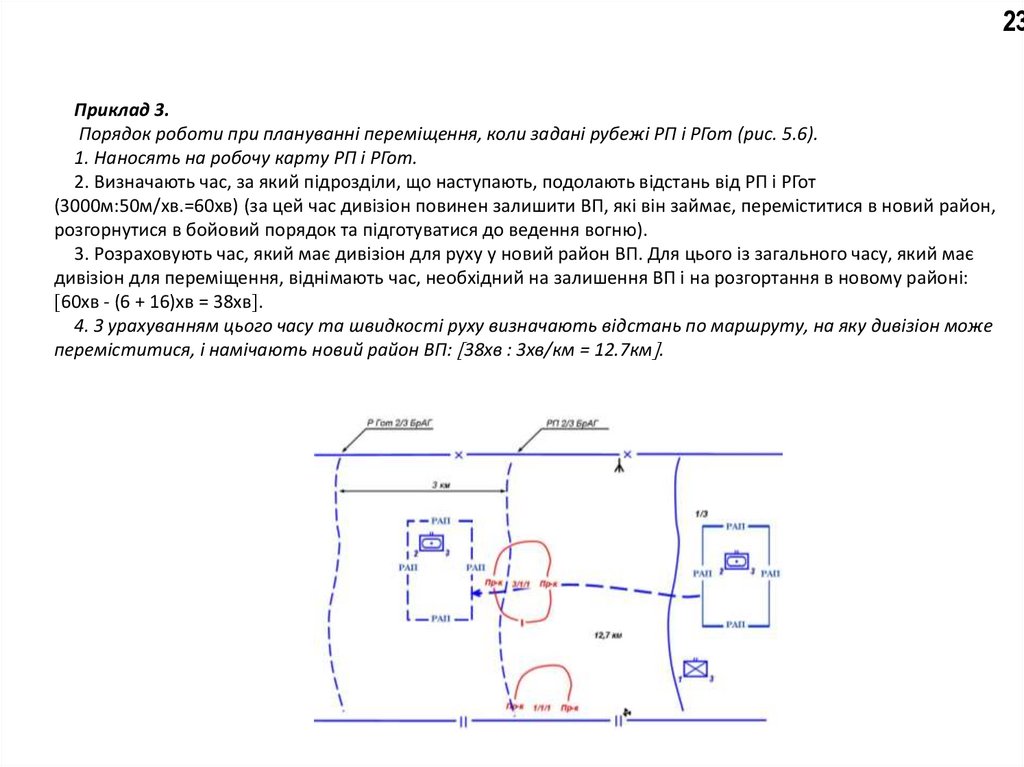

Приклад 3.
Порядок роботи при плануванні переміщення, коли задані рубежі РП і РГот (рис. 5.6).
1. Наносять на робочу карту РП і РГот.
2. Визначають час, за який підрозділи, що наступають, подолають відстань від РП і РГот
(3000м:50м/хв.=60хв) (за цей час дивізіон повинен залишити ВП, які він займає, переміститися в новий район,
розгорнутися в бойовий порядок та підготуватися до ведення вогню).
3. Розраховують час, який має дивізіон для руху у новий район ВП. Для цього із загального часу, який має
дивізіон для переміщення, віднімають час, необхідний на залишення ВП і на розгортання в новому районі:
60хв - (6 + 16)хв = 38хв .
4. З урахуванням цього часу та швидкості руху визначають відстань по маршруту, на яку дивізіон може
переміститися, і намічають новий район ВП: 38хв : 3хв/км = 12.7км .

24.

25.

Національна академія
сухопутних військ
ім. гетьмана П. Сагайдачного
Кафедра артилерії
Питання ?
Дякую за увагу!
Старший викладач кафедри наземної артилерії
пр. ЗСУ Сергій НІКОЛАЄВ
