Презентация ВКР

1.

Приднестровский государственный университет
им. Т.Г. Шевченко
Физико-технический институт
кафедра «Электроэнергетики и электротехники»
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
по направлению 2.13.03.02 - «электроэнергетика и электротехника»
«Электроснабжение завода среднего машиностроения с
разработкой системы уличного освещения»
Руководитель:
Ст. преподаватель
А.М. Сырбу
Разработал:
Студент группы
ИТ21ВР62ЭТ
Е.Н. Мацкевич

2. Ген. план и картограмма нагрузок и ЦЭН завода

2

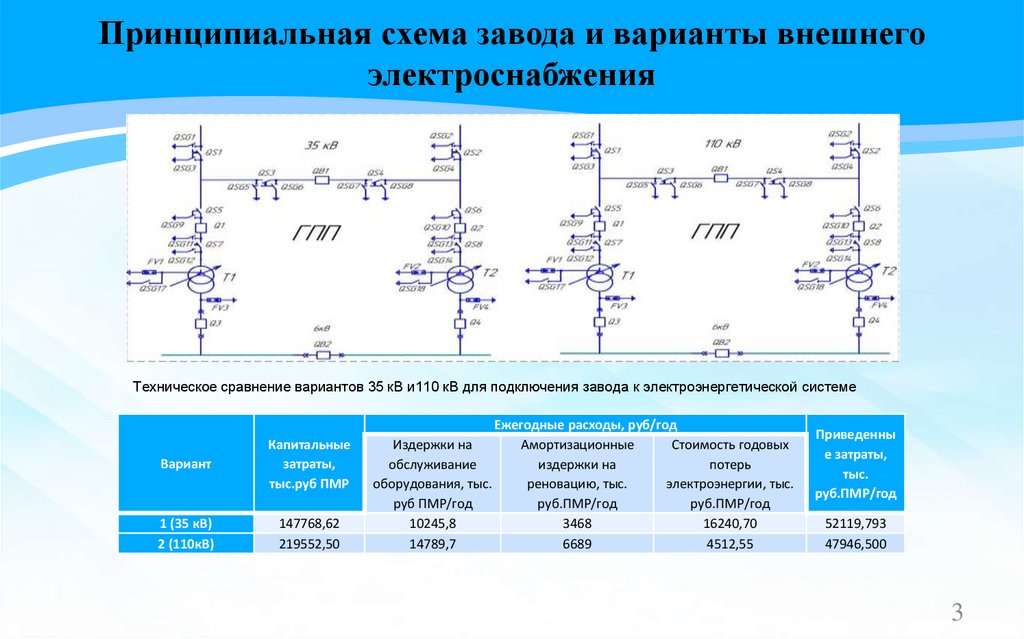

3. Принципиальная схема завода и варианты внешнего электроснабжения

Техническое сравнение вариантов 35 кВ и110 кВ для подключения завода к электроэнергетической системе
Вариант
Капитальные
затраты,
тыс.руб ПМР
1 (35 кВ)
2 (110кВ)
147768,62
219552,50
Издержки на
обслуживание
оборудования, тыс.
руб ПМР/год
10245,8
14789,7
Ежегодные расходы, руб/год
Амортизационные
Стоимость годовых
издержки на
потерь
реновацию, тыс.
электроэнергии, тыс.
руб.ПМР/год
руб.ПМР/год
3468
16240,70
6689
4512,55
Приведенны
е затраты,
тыс.
руб.ПМР/год
52119,793
47946,500
3

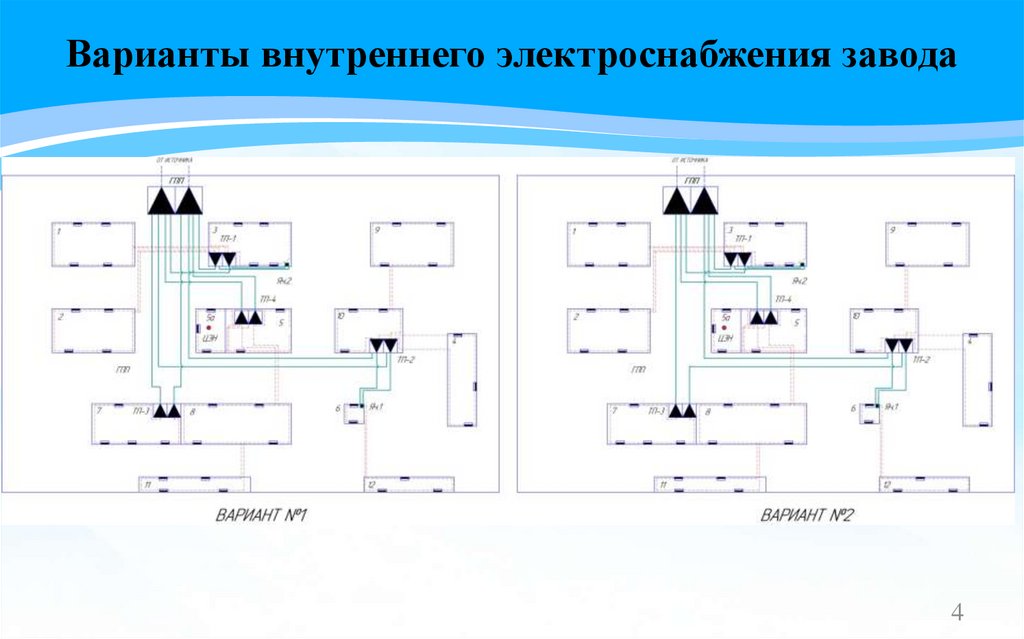

4. Варианты внутреннего электроснабжения завода

4

5.

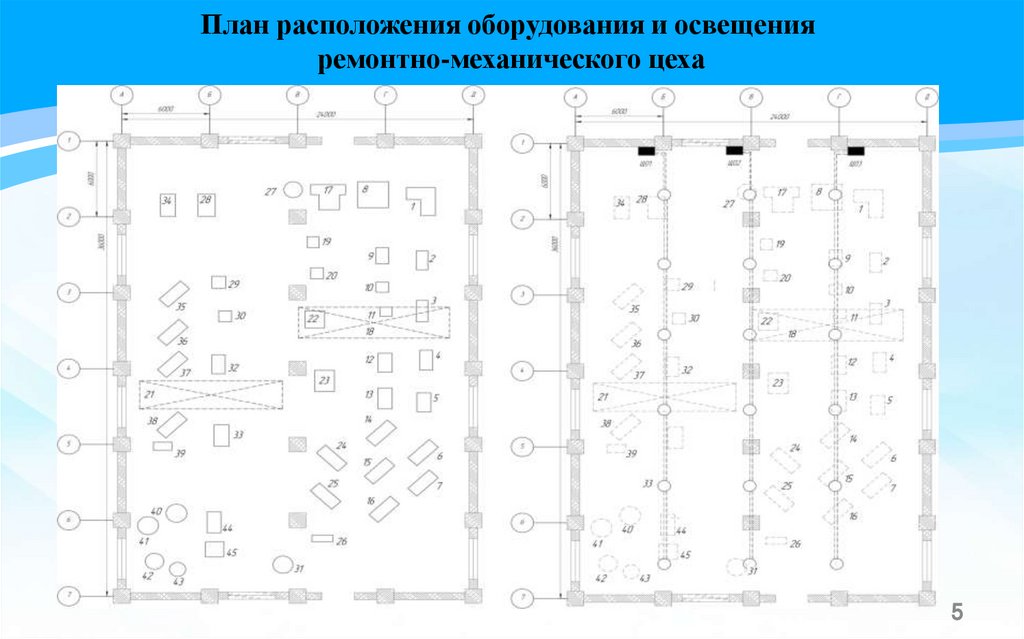

План расположения оборудования и освещения
ремонтно-механического цеха
5

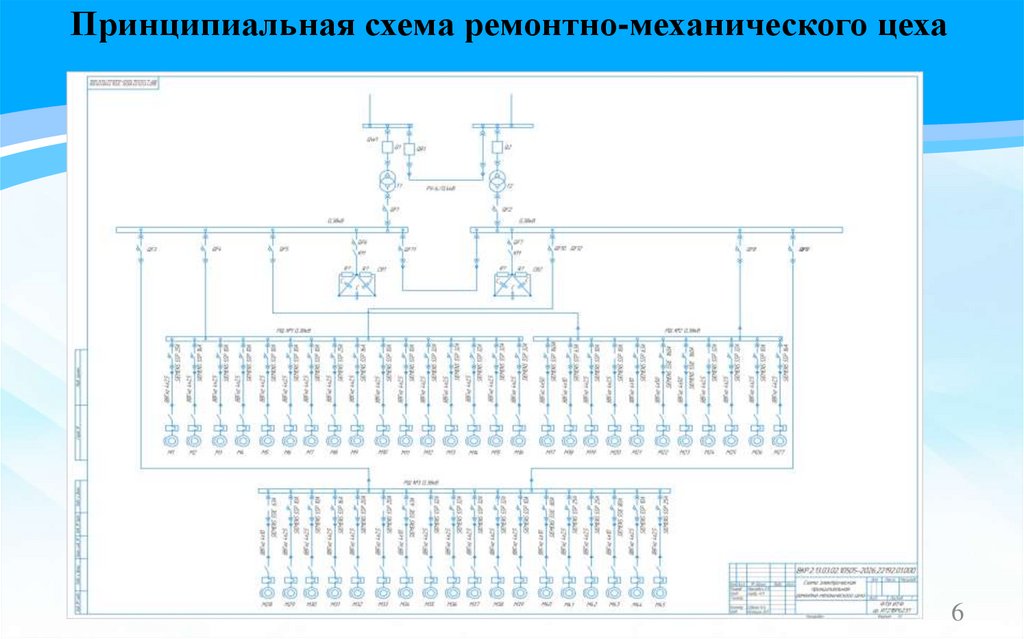

6. Принципиальная схема ремонтно-механического цеха

6

7. РЗиА

7

8. Система уличного освещения

8

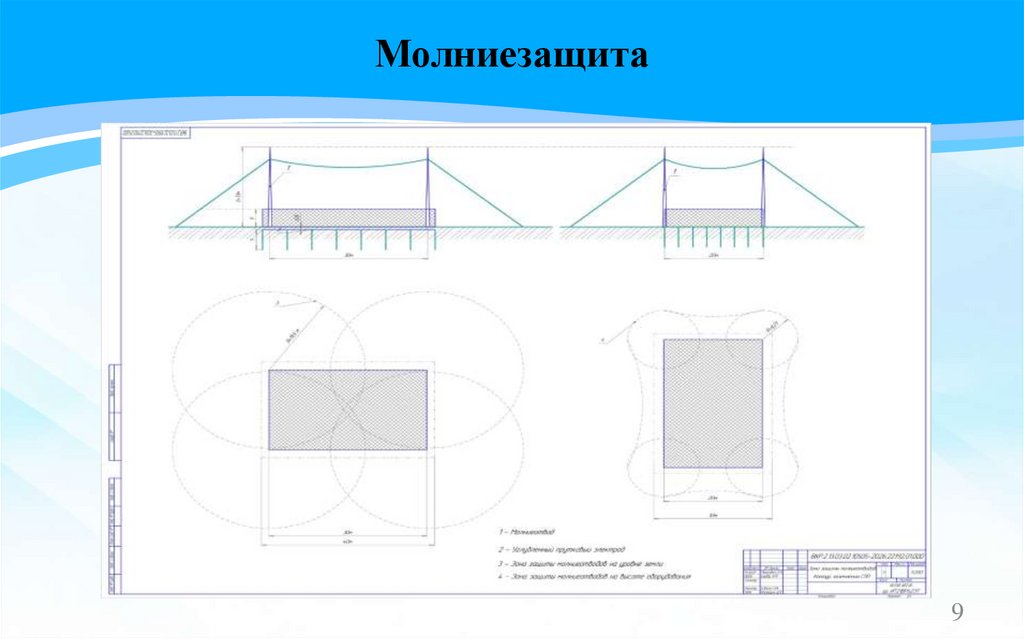

9. Молниезащита

9

10.

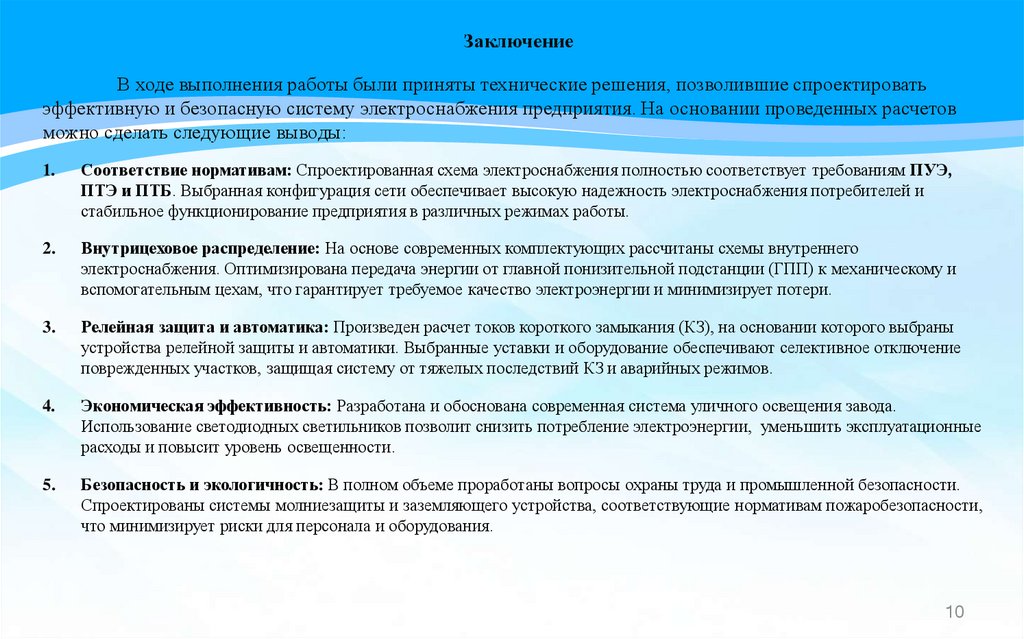

Заключение
В ходе выполнения работы были приняты технические решения, позволившие спроектировать
эффективную и безопасную систему электроснабжения предприятия. На основании проведенных расчетов
можно сделать следующие выводы:
1.
Соответствие нормативам: Спроектированная схема электроснабжения полностью соответствует требованиям ПУЭ,
ПТЭ и ПТБ. Выбранная конфигурация сети обеспечивает высокую надежность электроснабжения потребителей и
стабильное функционирование предприятия в различных режимах работы.
2.
Внутрицеховое распределение: На основе современных комплектующих рассчитаны схемы внутреннего
электроснабжения. Оптимизирована передача энергии от главной понизительной подстанции (ГПП) к механическому и
вспомогательным цехам, что гарантирует требуемое качество электроэнергии и минимизирует потери.
3.
Релейная защита и автоматика: Произведен расчет токов короткого замыкания (КЗ), на основании которого выбраны
устройства релейной защиты и автоматики. Выбранные уставки и оборудование обеспечивают селективное отключение
поврежденных участков, защищая систему от тяжелых последствий КЗ и аварийных режимов.
4.
Экономическая эффективность: Разработана и обоснована современная система уличного освещения завода.
Использование светодиодных светильников позволит снизить потребление электроэнергии, уменьшить эксплуатационные
расходы и повысит уровень освещенности.
5.
Безопасность и экологичность: В полном объеме проработаны вопросы охраны труда и промышленной безопасности.
Спроектированы системы молниезащиты и заземляющего устройства, соответствующие нормативам пожаробезопасности,
что минимизирует риски для персонала и оборудования.
10

11. Спасибо за внимание.

11
