E-Pack200 E-pole200-МПТ

1.

Hytera E-Pack200
2026/2/9

2.

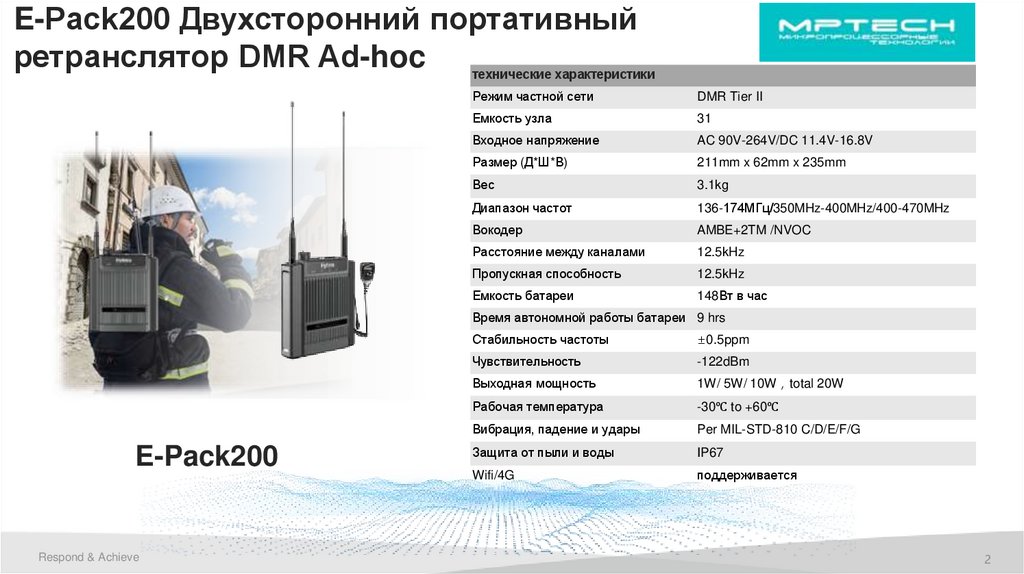

E-Pack200 Двухсторонний портативный
ретранслятор DMR Ad-hoc технические характеристики
Режим частной сети
DMR Tier II
Емкость узла
31
Входное напряжение
AC 90V-264V/DC 11.4V-16.8V
Размер (Д*Ш*В)
211mm x 62mm x 235mm
Вес
3.1kg
Диапазон частот
136-174МГц/350MHz-400MHz/400-470MHz
Вокодер
AMBE+2TM /NVOC
Расстояние между каналами
12.5kHz
Пропускная способность
12.5kHz
Емкость батареи
148Вт в час
Время автономной работы батареи 9 hrs
E-Pack200
Respond & Achieve
Стабильность частоты
±0.5ppm
Чувствительность
-122dBm
Выходная мощность
1W/ 5W/ 10W total 20W
Рабочая температура
-30℃ to +60℃
Вибрация, падение и удары
Per MIL-STD-810 C/D/E/F/G
Защита от пыли и воды
IP67
Wifi/4G
поддерживается
2

3.

Пожар в городе
• Быстрое развертывание
• Работает от автономного
источника питания
• Голосовая Ad-hoc сеть
E-center
Командный центр
Respond & Achieve
4G связь/Спутниковая
3

4.

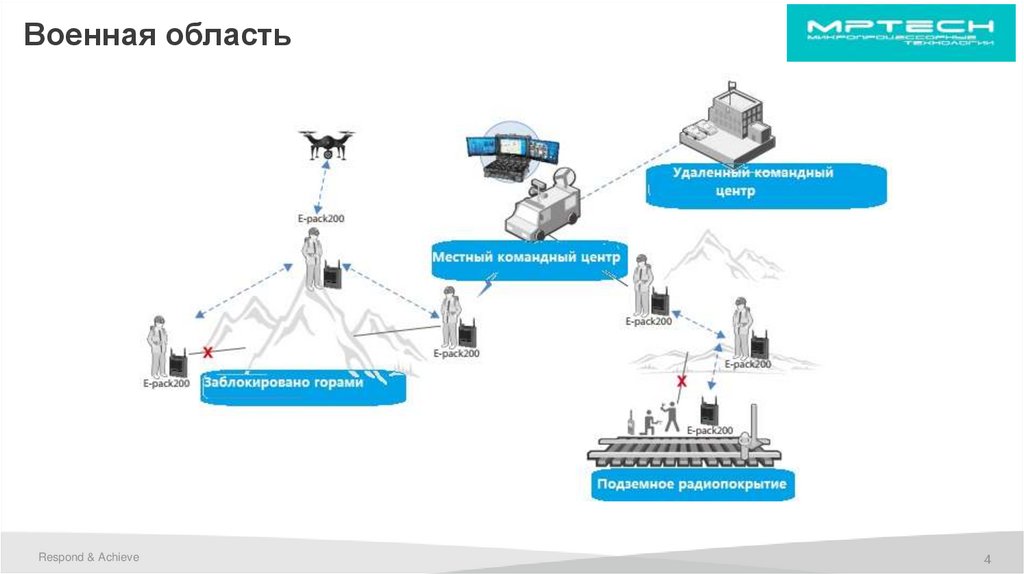

Военная область
Respond & Achieve
4

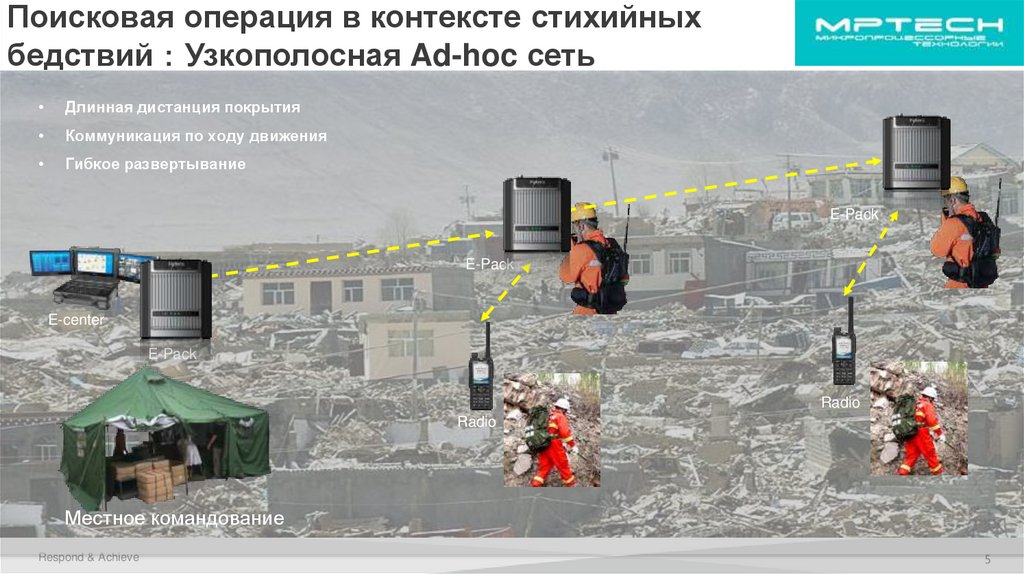

5. Поисковая операция в контексте стихийных бедствий：Узкополосная Ad-hoc сеть

Поисковая операция в контексте стихийных
бедствий Узкополосная Ad-hoc сеть
Длинная дистанция покрытия
Коммуникация по ходу движения
Гибкое развертывание
E-Pack
E-Pack
E-center
E-Pack
Radio
Radio
Местное командование
Respond & Achieve
5

6.

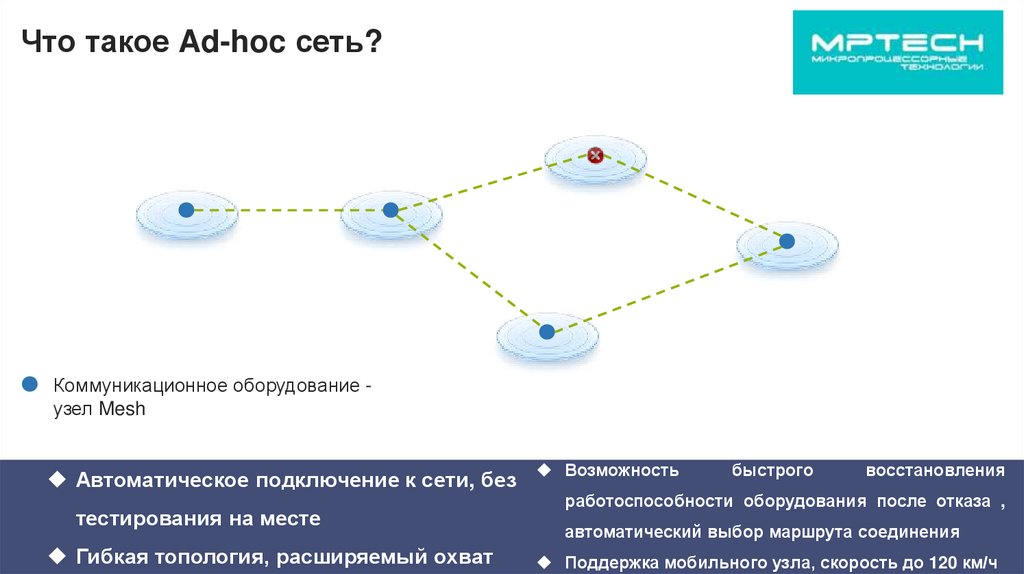

Что такое Ad-hoc сеть?
Коммуникационное оборудование узел Mesh
Автоматическое подключение к сети, без
тестирования на месте
Гибкая топология, расширяемый охват
Respond & Achieve
Возможность
быстрого
восстановления
работоспособности оборудования после отказа ,
автоматический выбор маршрута соединения
6
Поддержка мобильного узла, скорость до 120 км/ч

7.

Топология сети Epack-200
Respond & Achieve
7

8.

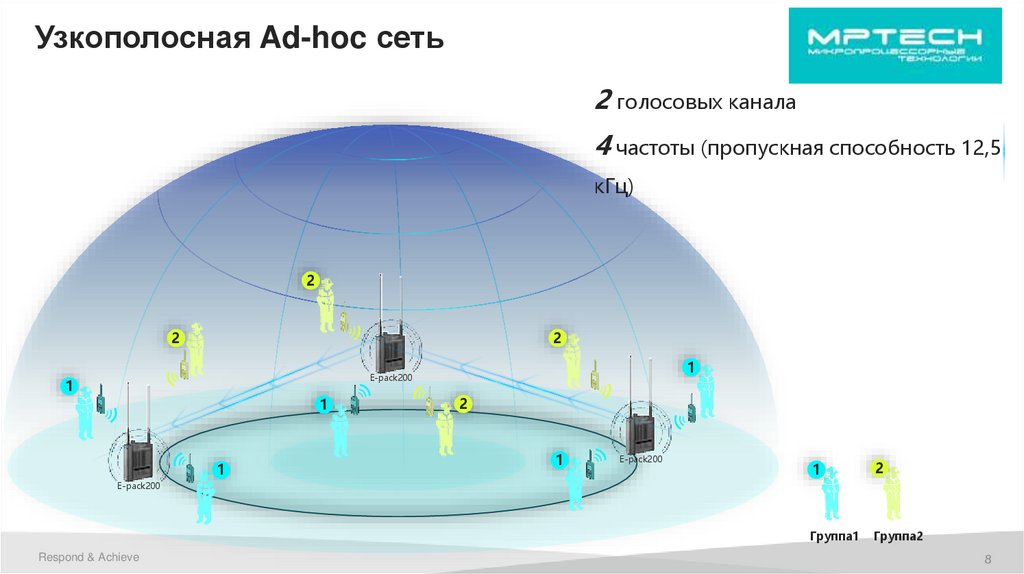

Узкополосная Ad-hoc сеть
2 голосовых канала
4 частоты (пропускная способность 12,5
кГц)
2
2
2
1
E-pack200
1
1
1
2
1
E-pack200
1
2
Группа1
Группа2
E-pack200
Respond & Achieve
8

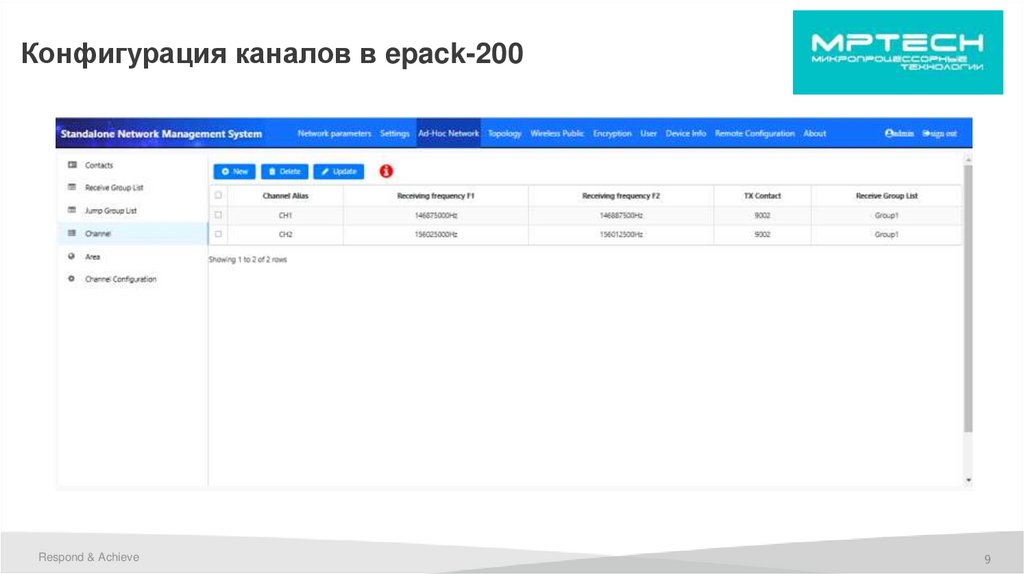

9. Конфигурация каналов в epack-200

Respond & Achieve
9

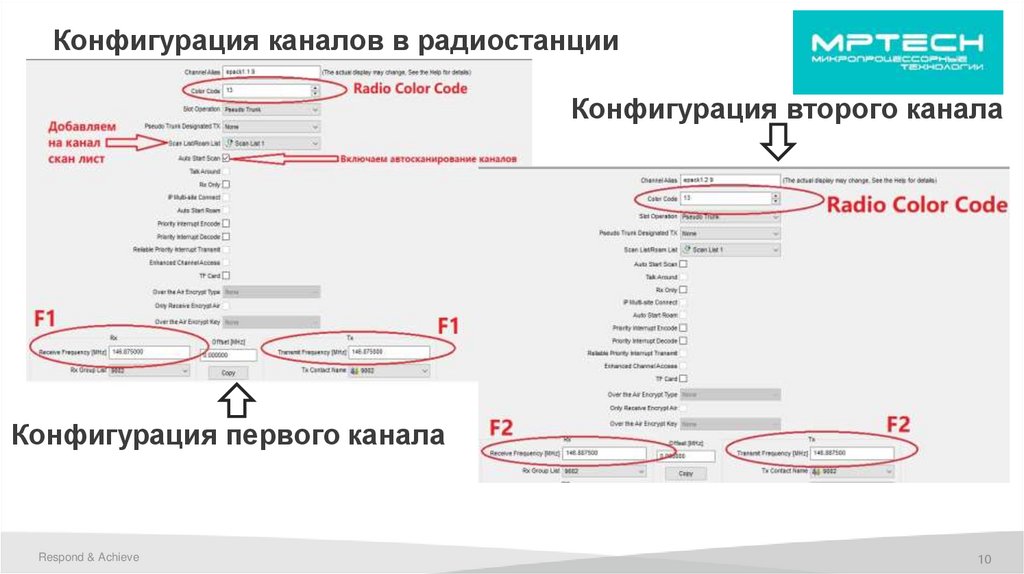

10. Конфигурация каналов в радиостанции

Конфигурация второго канала
Конфигурация первого канала
Respond & Achieve
10

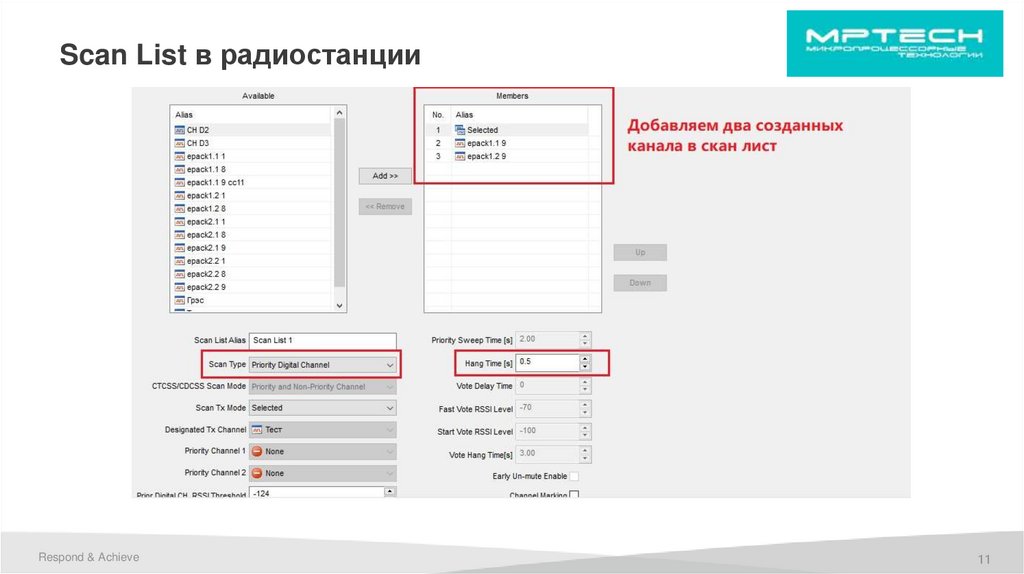

11. Scan List в радиостанции

Respond & Achieve
11

12.

Multi-hop Networking Principle
Rx=f1 slot 1
Rx=f2 slot 1
Rx=f2 slot 2
Tx=f2 slot 2
Tx=f2 slot 1
Tx=f1 slot 2
Tx=f1 slot 1
Frequency/Timeslot Hopping
Respond & Achieve
Frequency 1
Slot1
Slot2
Frequency 2
Slot1
Slot2
12
*此页PPT仅作培训使用 宣讲时请自行根据客户的理解程度保留或删除此页

13.

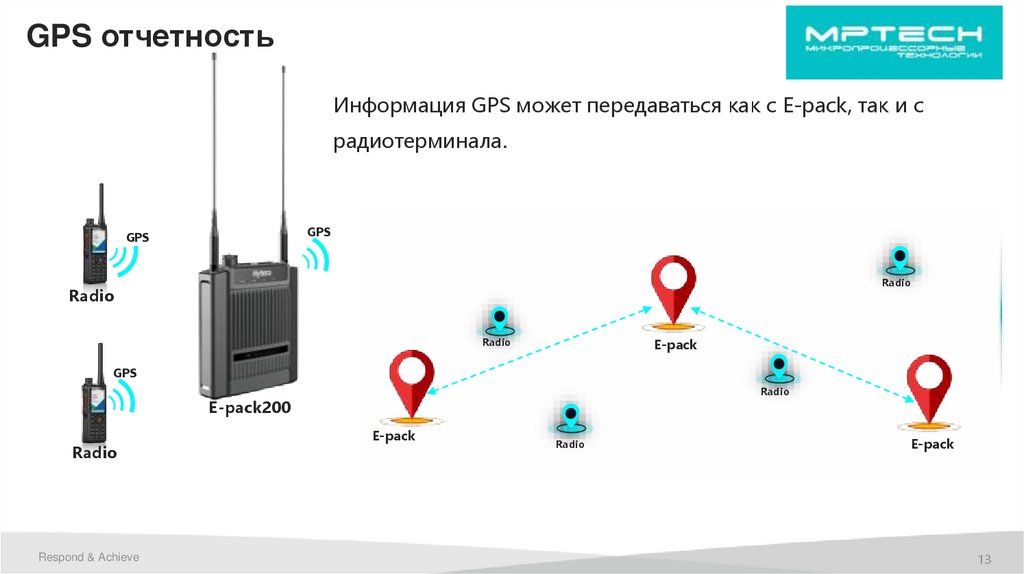

GPS отчетность
Информация GPS может передаваться как с E-pack, так и с
радиотерминала.
GPS
GPS
Radio
Radio
Radio
E-pack
GPS
Radio
E-pack200
Radio
Respond & Achieve
E-pack
Radio
E-pack
13

14.

IP-соединение
Локация B
E-pack200
Локация A
E-pack200
E-pack200
E-pack200
Технология межсоединений E-pack позволяет
подключаться к разным частотам и в разных местах
E-pack200
(локальная сеть)
E-pack200
Respond & Achieve
14

15.

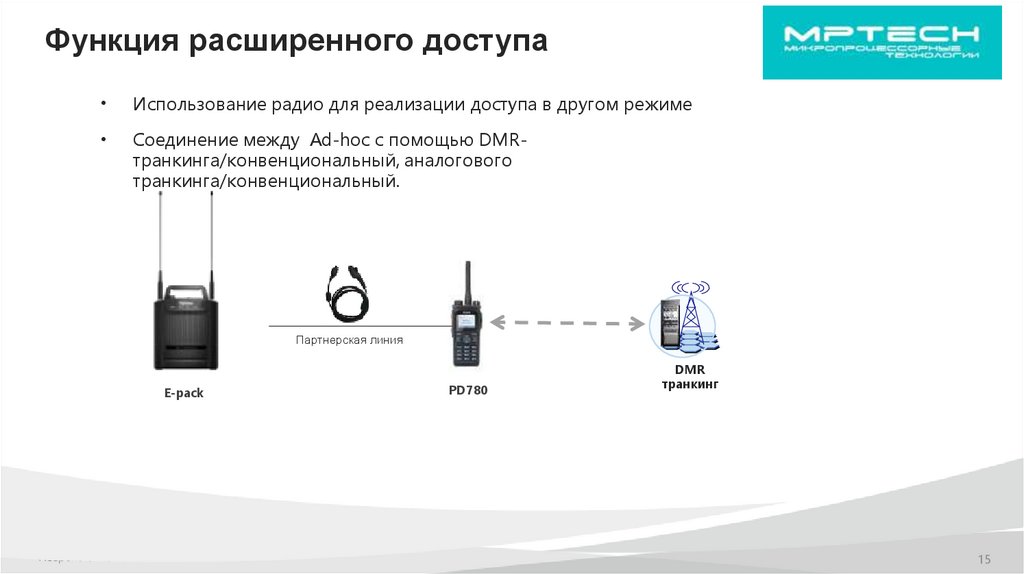

Функция расширенного доступа
Использование радио для реализации доступа в другом режиме
Соединение между Ad-hoc с помощью DMRтранкинга/конвенциональный, аналогового
транкинга/конвенциональный.
Партнерская линия
E-pack
Respond & Achieve
PD780
DMR
транкинг
15

16.

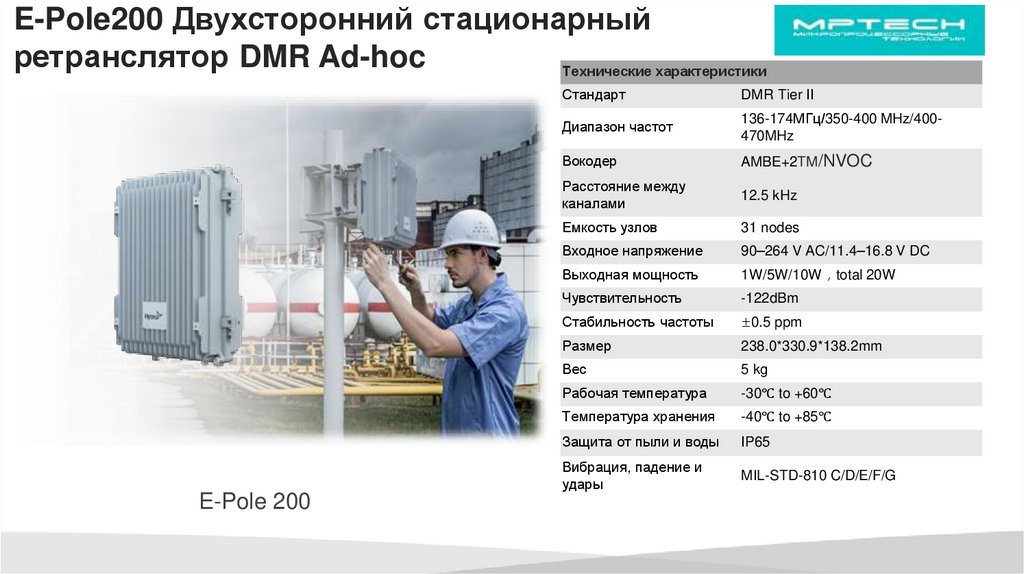

E-Pole200 Двухсторонний стационарный
ретранслятор DMR Ad-hoc
Технические характеристики
E-Pole 200
Стандарт
DMR Tier II
Диапазон частот
136-174МГц/350-400 MHz/400470MHz
Вокодер
AMBE+2TM/NVOC
Расстояние между
каналами
12.5 kHz
Емкость узлов
31 nodes
Входное напряжение
90–264 V AC/11.4–16.8 V DC
Выходная мощность
1W/5W/10W total 20W
Чувствительность
-122dBm
Стабильность частоты
±0.5 ppm
Размер
238.0*330.9*138.2mm
Вес
5 kg
Рабочая температура
-30℃ to +60℃
Температура хранения
-40℃ to +85℃
Защита от пыли и воды
IP65
Вибрация, падение и
удары
MIL-STD-810 C/D/E/F/G

17.

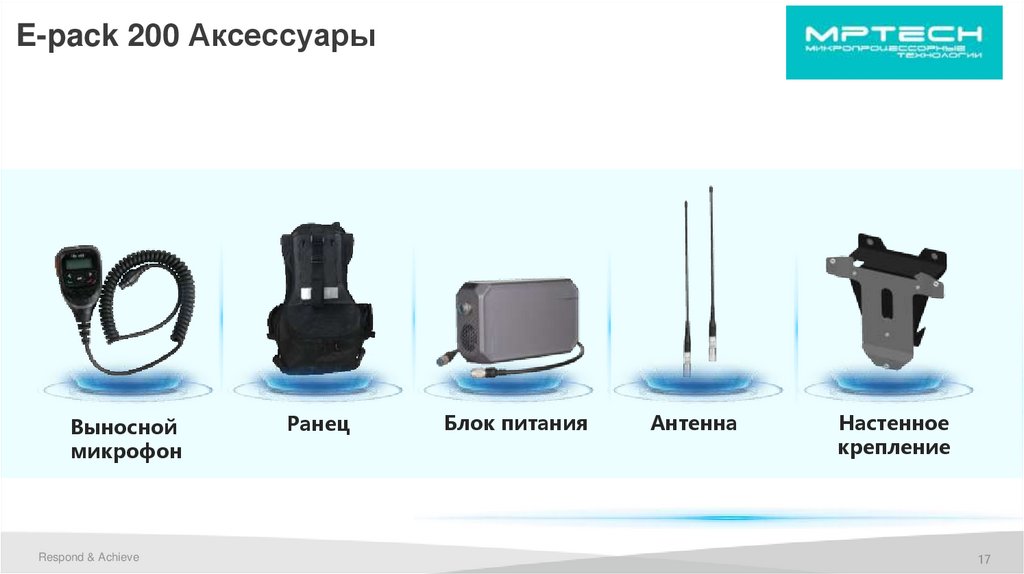

E-pack 200 Аксессуары
Выносной
микрофон
Respond & Achieve
Ранец
Блок питания
Антенна
Настенное
крепление
17

18.

Спасибо за внимание!
