Аэродинамические и массовые нагрузки на крыло 1

1. Аэродинамические и массовые нагрузки на крыло: ключевые аспекты

АЭРОДИНАМИЧЕСКИЕ
И МАССОВЫЕ
НАГРУЗКИ НА КРЫЛО:
КЛЮЧЕВЫЕ АСПЕКТЫ
Ключевые типы нагрузок и методы
их анализа для эффективного
проектирования крыльев.

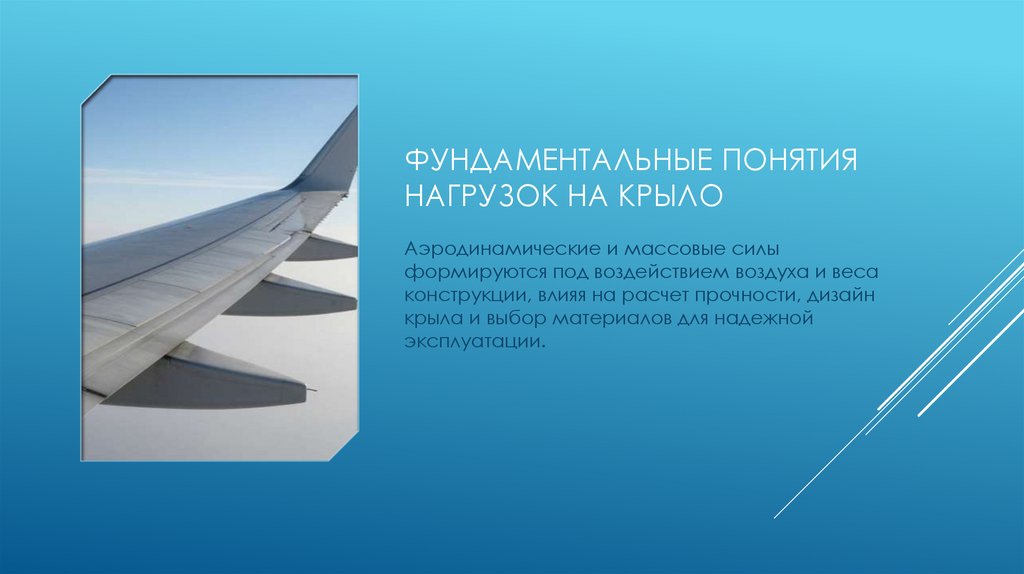

2. Фундаментальные понятия нагрузок на крыло

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ
НАГРУЗОК НА КРЫЛО
Аэродинамические и массовые силы
формируются под воздействием воздуха и веса
конструкции, влияя на расчет прочности, дизайн
крыла и выбор материалов для надежной
эксплуатации.

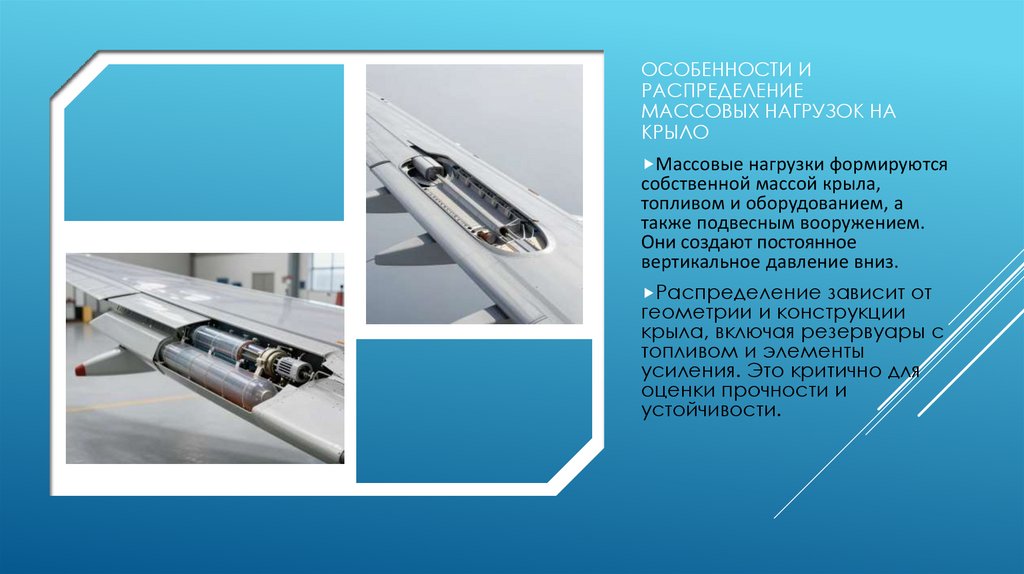

3. Особенности и распределение массовых нагрузок на крыло

ОСОБЕННОСТИ И
РАСПРЕДЕЛЕНИЕ
МАССОВЫХ НАГРУЗОК НА
КРЫЛО
Массовые нагрузки формируются
собственной массой крыла,
топливом и оборудованием, а
также подвесным вооружением.
Они создают постоянное
вертикальное давление вниз.
Распределение зависит от
геометрии и конструкции
крыла, включая резервуары с
топливом и элементы
усиления. Это критично для
оценки прочности и
устойчивости.

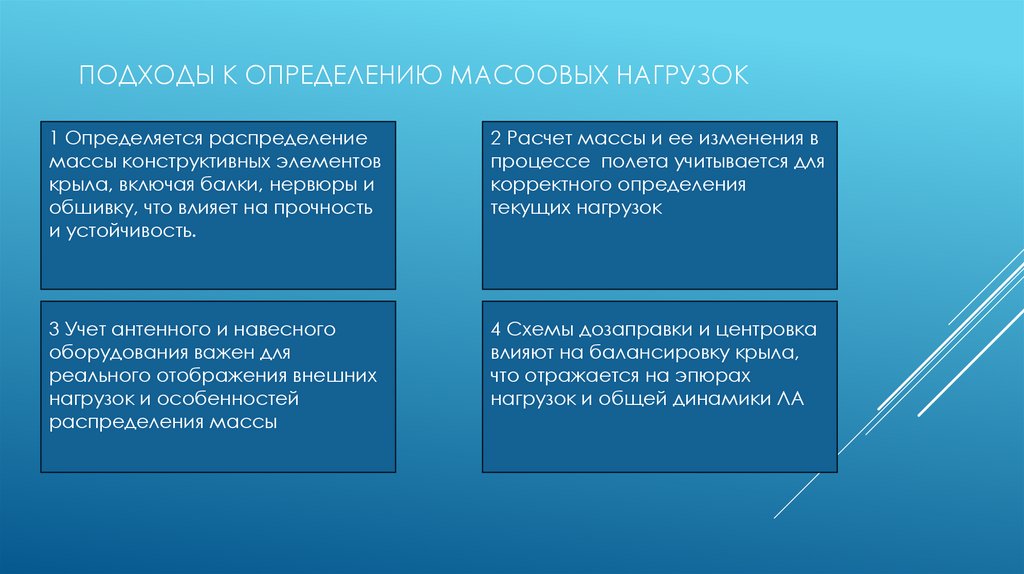

4. ПОДХОДЫ К ОПРЕДЕЛЕНИЮ МАСООВЫХ НАГРУЗОК

1 Определяется распределение
массы конструктивных элементов
крыла, включая балки, нервюры и
обшивку, что влияет на прочность
и устойчивость.
2 Расчет массы и ее изменения в
процессе полета учитывается для
корректного определения
текущих нагрузок
3 Учет антенного и навесного
оборудования важен для
реального отображения внешних
нагрузок и особенностей
распределения массы
4 Схемы дозаправки и центровка
влияют на балансировку крыла,
что отражается на эпюрах
нагрузок и общей динамики ЛА

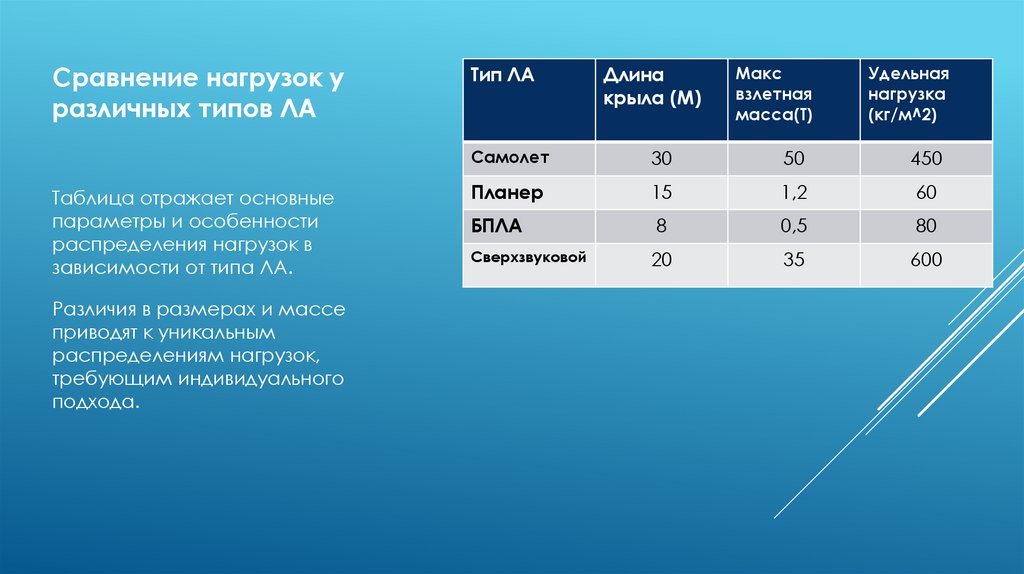

5.

Сравнение нагрузок у
различных типов ЛА
Таблица отражает основные
параметры и особенности
распределения нагрузок в
зависимости от типа ЛА.
Различия в размерах и массе
приводят к уникальным
распределениям нагрузок,
требующим индивидуального
подхода.
Тип ЛА
Длина
крыла (М)
Самолет
Макс
взлетная
масса(Т)
Удельная
нагрузка
(кг/м^2)
30
50
450
Планер
15
1,2
60
БПЛА
8
0,5
80
Сверхзвуковой
20
35
600

6.

Построение эпюр q, Q, M для прочностного
анализа
1) Эпюра q(x)
отображает
распределение
продольных
аэродинамических
нагрузок вдоль крыла,
являясь основной для
последующих расчетов.
2) Поперечная сила
Q(x) рассчитывается
интегрированием q(x)
и отражает
суммарные силы,
действующие поперек
конструкции крыла
3) Изгибающий момент
M(x) получается
интегрированием Q(x),
играя ключевую роль в
оценке долговечности и
прочности крыла

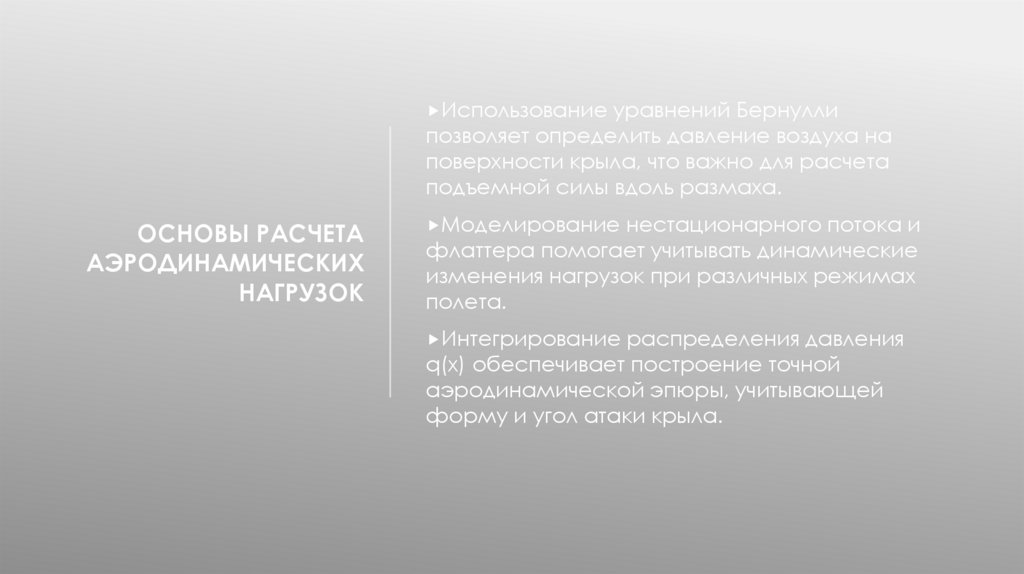

7. Основы расчета аэродинамических нагрузок

Использование уравнений Бернулли
позволяет определить давление воздуха на
поверхности крыла, что важно для расчета
подъемной силы вдоль размаха.
ОСНОВЫ РАСЧЕТА
АЭРОДИНАМИЧЕСКИХ
НАГРУЗОК
Моделирование нестационарного потока и
флаттера помогает учитывать динамические
изменения нагрузок при различных режимах
полета.
Интегрирование распределения давления
q(x) обеспечивает построение точной
аэродинамической эпюры, учитывающей
форму и угол атаки крыла.

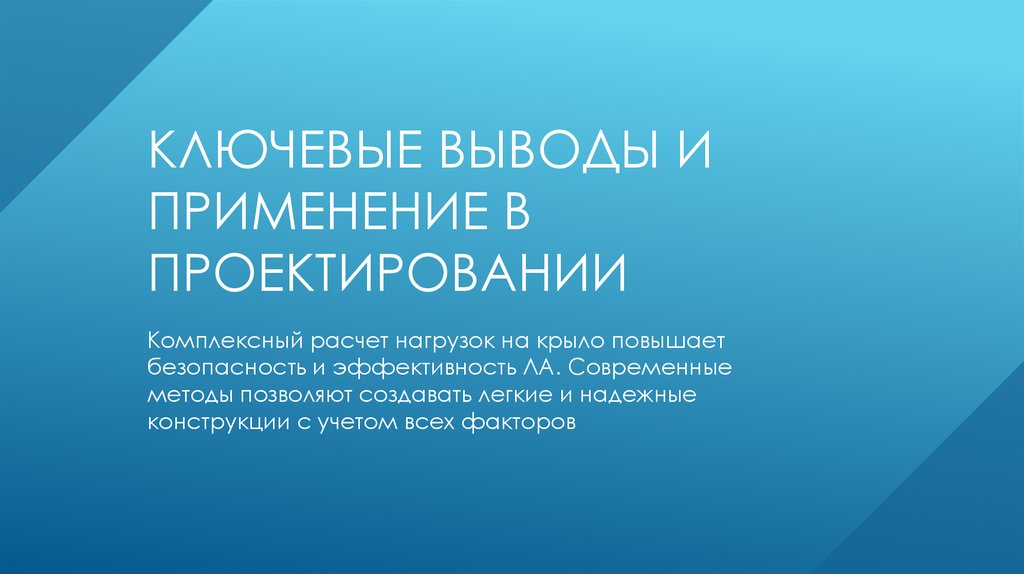

8. Ключевые выводы и применение в проектировании

КЛЮЧЕВЫЕ ВЫВОДЫ И
ПРИМЕНЕНИЕ В
ПРОЕКТИРОВАНИИ
Комплексный расчет нагрузок на крыло повышает
безопасность и эффективность ЛА. Современные
методы позволяют создавать легкие и надежные
конструкции с учетом всех факторов
