1.

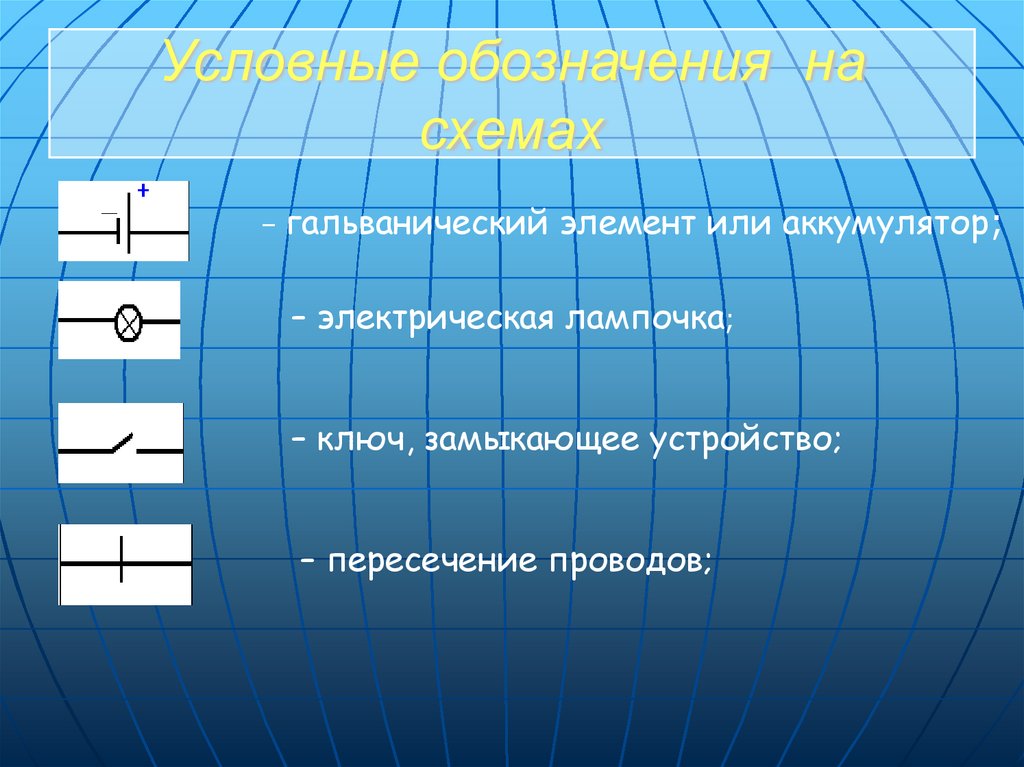

Условные обозначения на
схемах
– гальванический элемент или аккумулятор;
– электрическая лампочка;
– ключ, замыкающее устройство;
– пересечение проводов;

2.

Условные обозначения,
применяемые на схемах
– зажимы для подключения
какого-либо прибора;
– соединение проводов;
– батарея элементов или аккумуляторов;
– амперметр
- вольтметр

3.

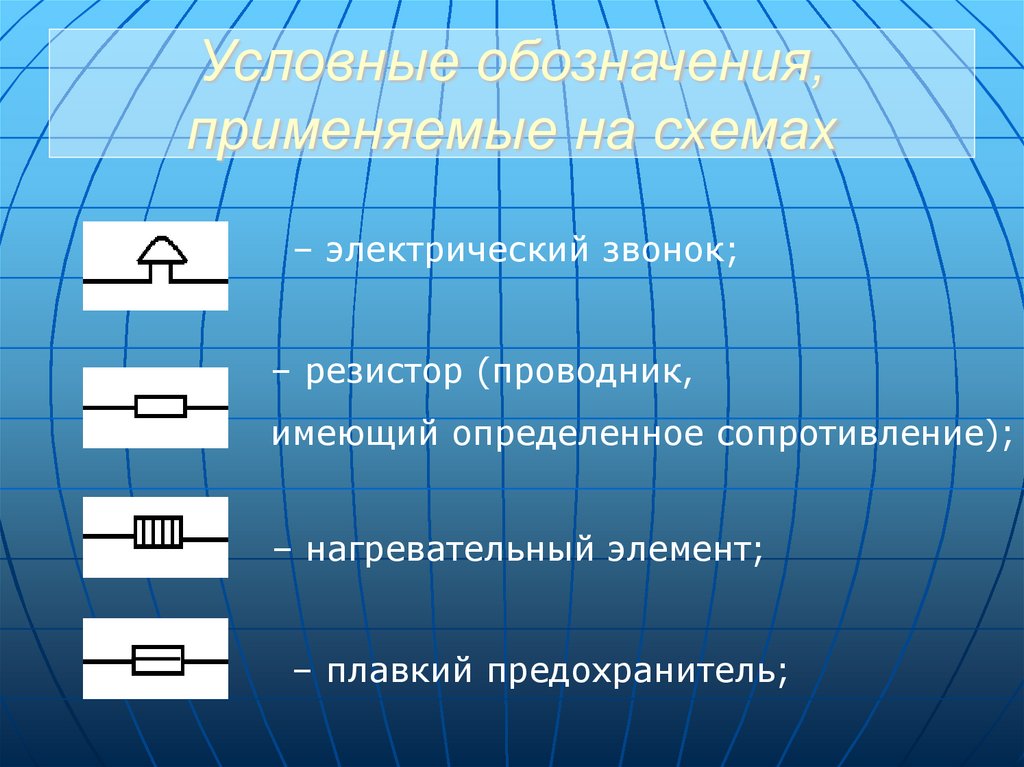

Условные обозначения,
применяемые на схемах
– электрический звонок;
– резистор (проводник,
имеющий определенное сопротивление);
– нагревательный элемент;
– плавкий предохранитель;

4.

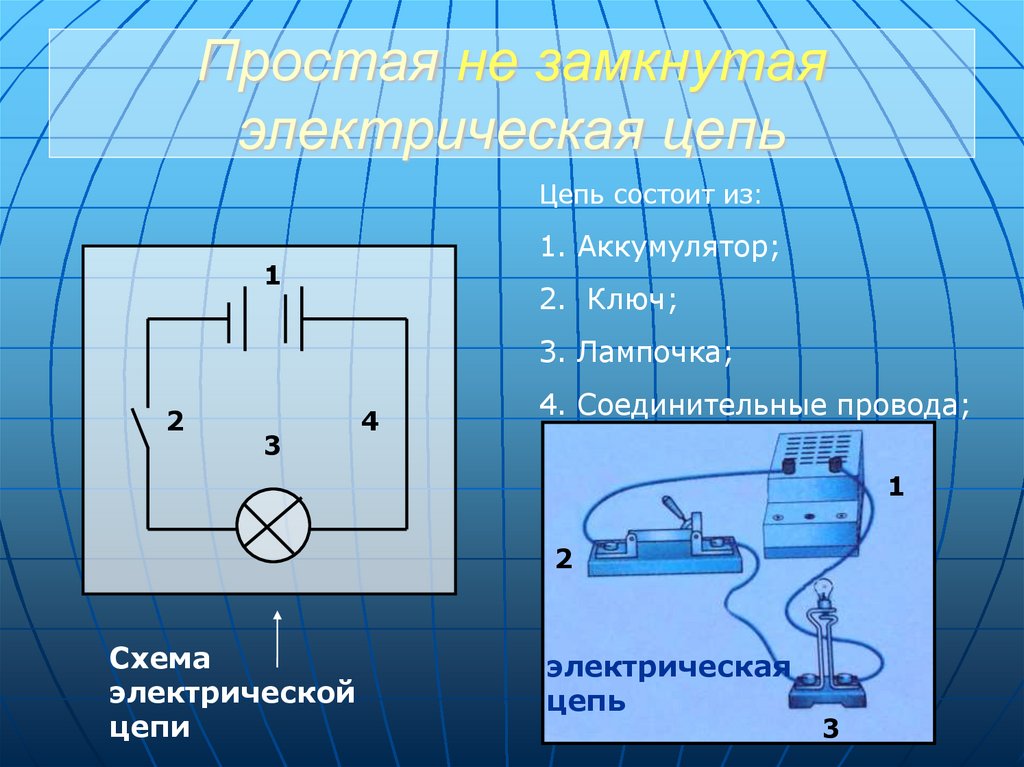

Простая не замкнутая
электрическая цепь
Цепь состоит из:
1. Аккумулятор;
1
2. Ключ;
3. Лампочка;
2
3
4
4. Соединительные провода;
1
2
Схема
электрической
цепи
электрическая
цепь
3

5.

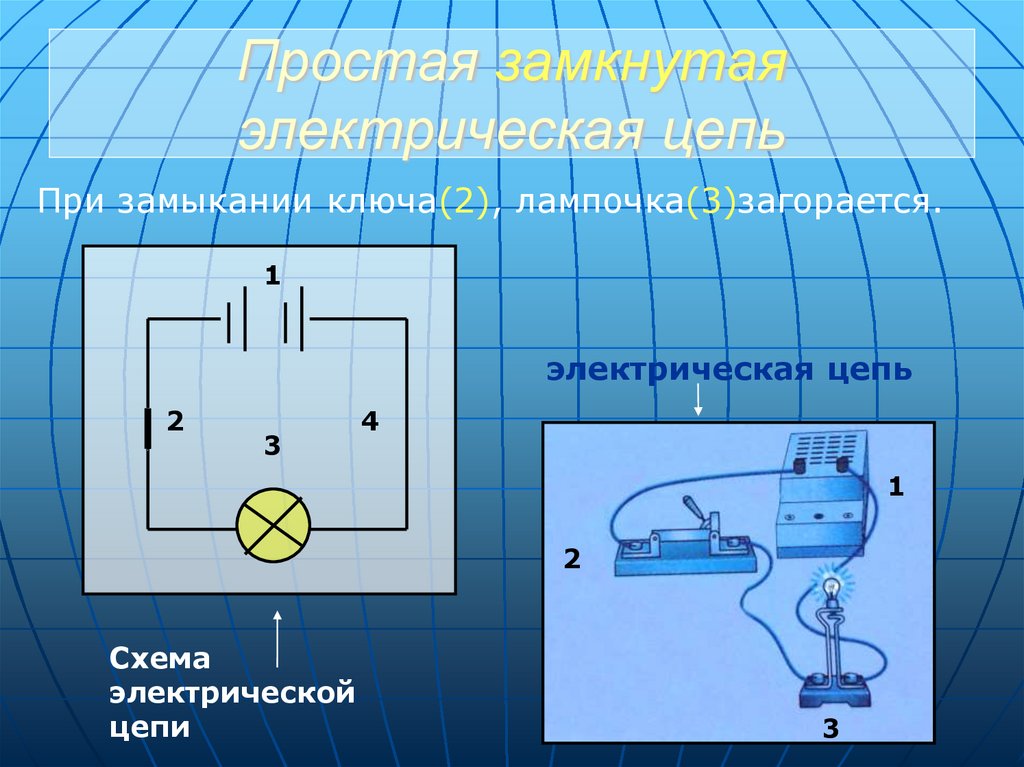

Простая замкнутая
электрическая цепь
При замыкании ключа(2), лампочка(3)загорается.
1
электрическая цепь
2
3
4
1
2
Схема
электрической
цепи
3

6.

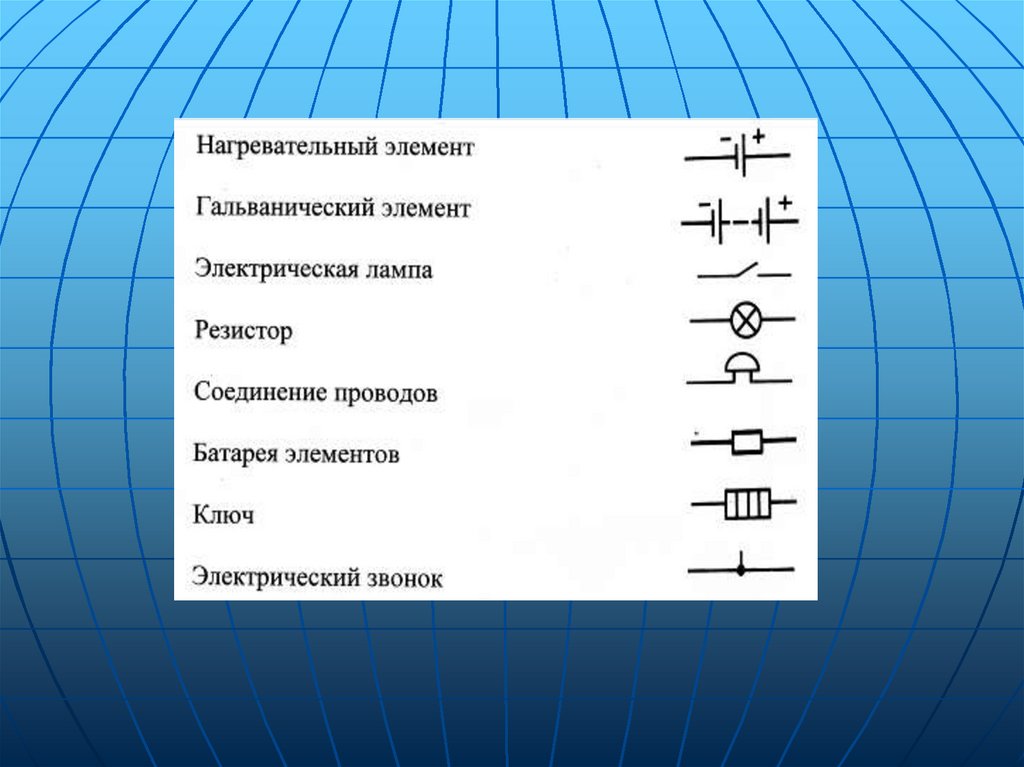

7.

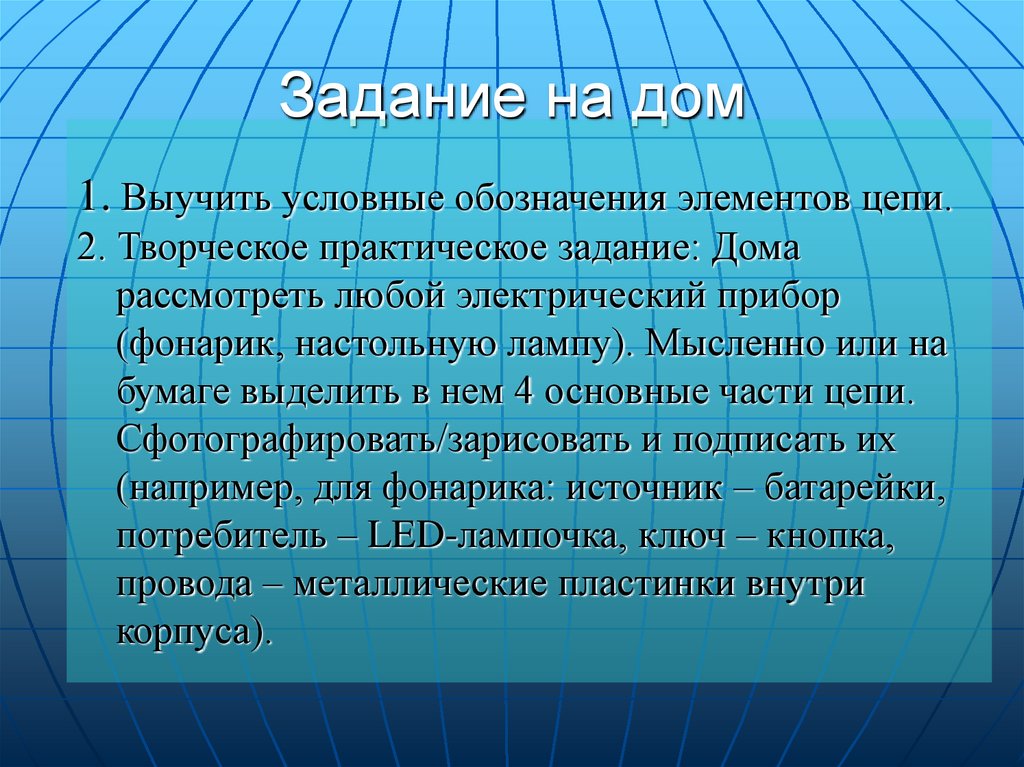

Задание на дом
1. Выучить условные обозначения элементов цепи.
2. Творческое практическое задание: Дома
рассмотреть любой электрический прибор
(фонарик, настольную лампу). Мысленно или на
бумаге выделить в нем 4 основные части цепи.
Сфотографировать/зарисовать и подписать их
(например, для фонарика: источник – батарейки,
потребитель – LED-лампочка, ключ – кнопка,
провода – металлические пластинки внутри
корпуса).
