Тема №14
ВЗРЫВЧАТЫЕ ВЕЩЕСТВА,
ВЗРЫВНЫЕ УСТРОЙСТВА И
СРЕДСТВА ВЗРЫВАНИЯ,
ИСПОЛЬЗУЕМЫЕ ПРИ
СОВЕРШЕНИИ
ПРЕСТУПЛЕНИЙ

2.

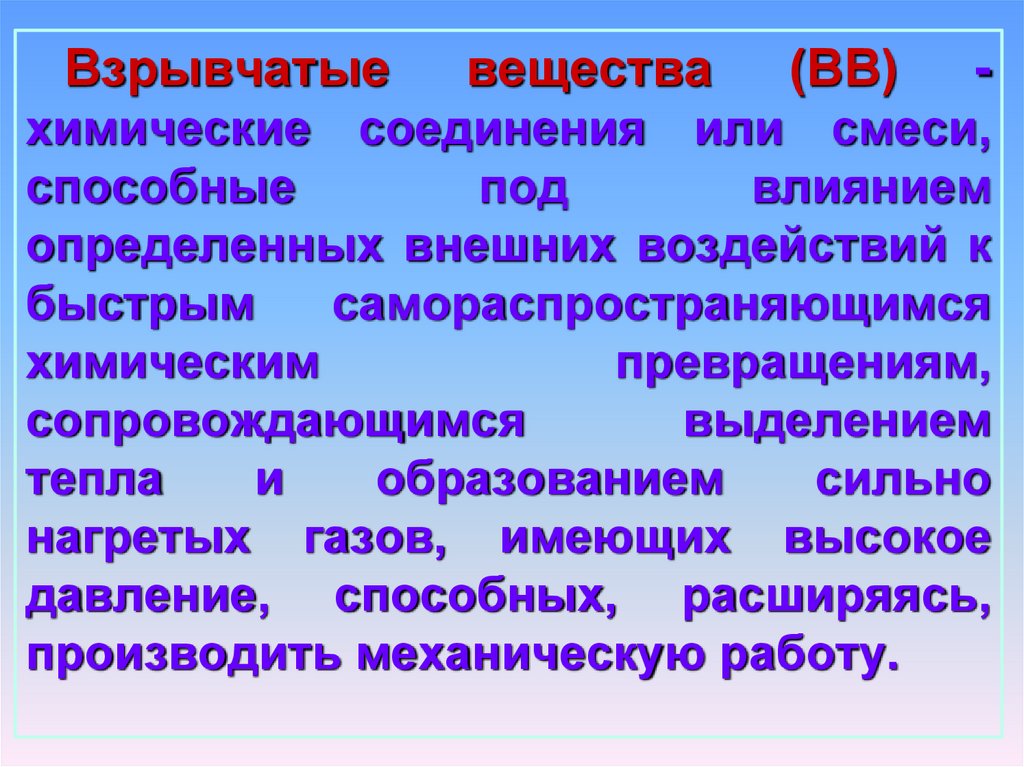

Взрывчатые
вещества
(ВВ)
-
химические соединения или смеси,
способные
под
влиянием
определенных внешних воздействий к
быстрым
самораспространяющимся
химическим
превращениям,
сопровождающимся
выделением
тепла
и
образованием
сильно
нагретых газов, имеющих высокое
давление, способных, расширяясь,
производить механическую работу.

3.

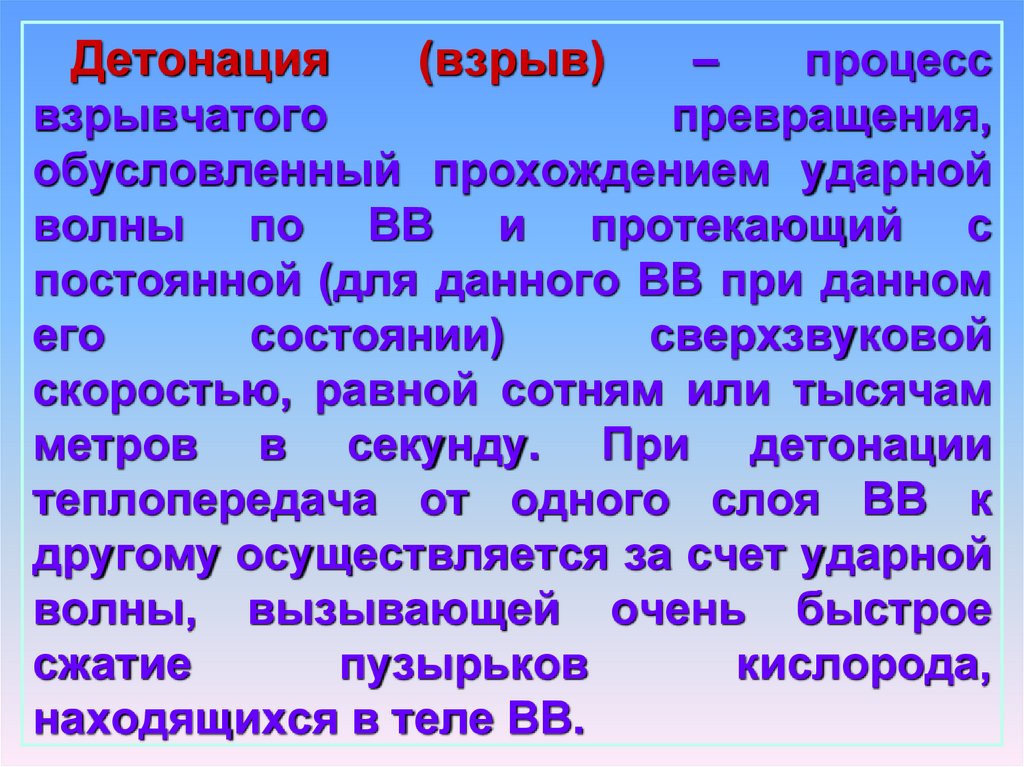

Детонация
(взрыв)
–
процесс
взрывчатого
превращения,
обусловленный прохождением ударной
волны по ВВ и протекающий с
постоянной (для данного ВВ при данном
его
состоянии)
сверхзвуковой
скоростью, равной сотням или тысячам
метров в секунду. При детонации
теплопередача от одного слоя ВВ к
другому осуществляется за счет ударной
волны, вызывающей очень быстрое
сжатие
пузырьков
кислорода,
находящихся в теле ВВ.

4.

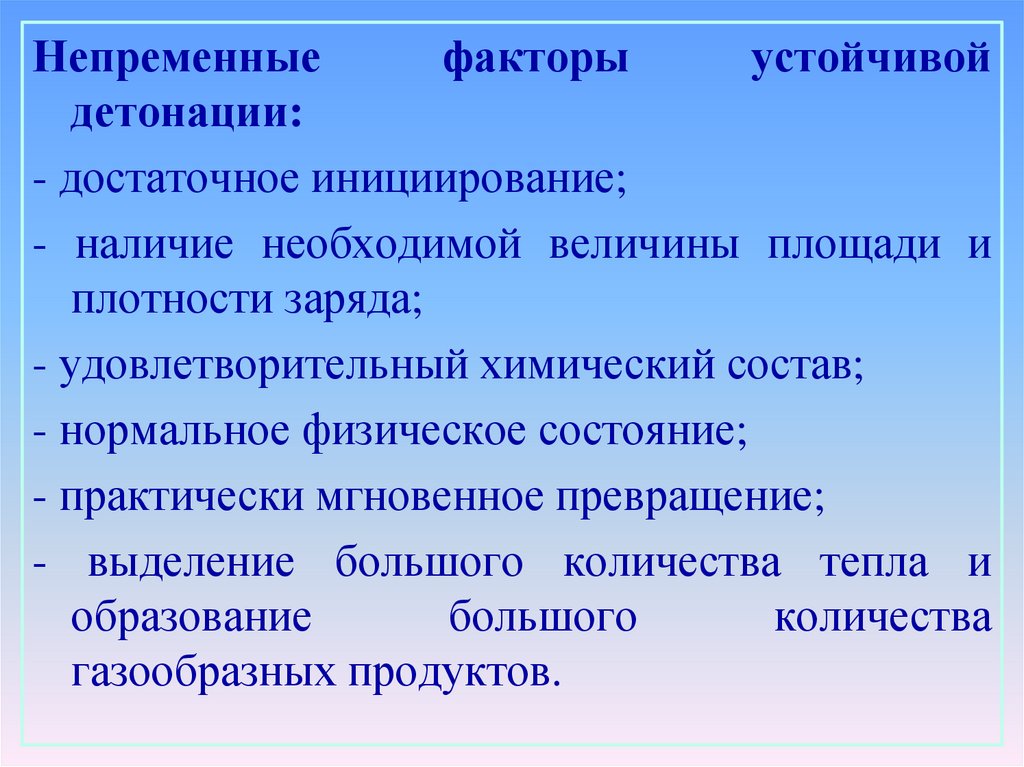

Непременные
факторы
устойчивой
детонации:
- достаточное инициирование;
- наличие необходимой величины площади и
плотности заряда;
- удовлетворительный химический состав;
- нормальное физическое состояние;
- практически мгновенное превращение;
- выделение большого количества тепла и
образование
большого
количества
газообразных продуктов.

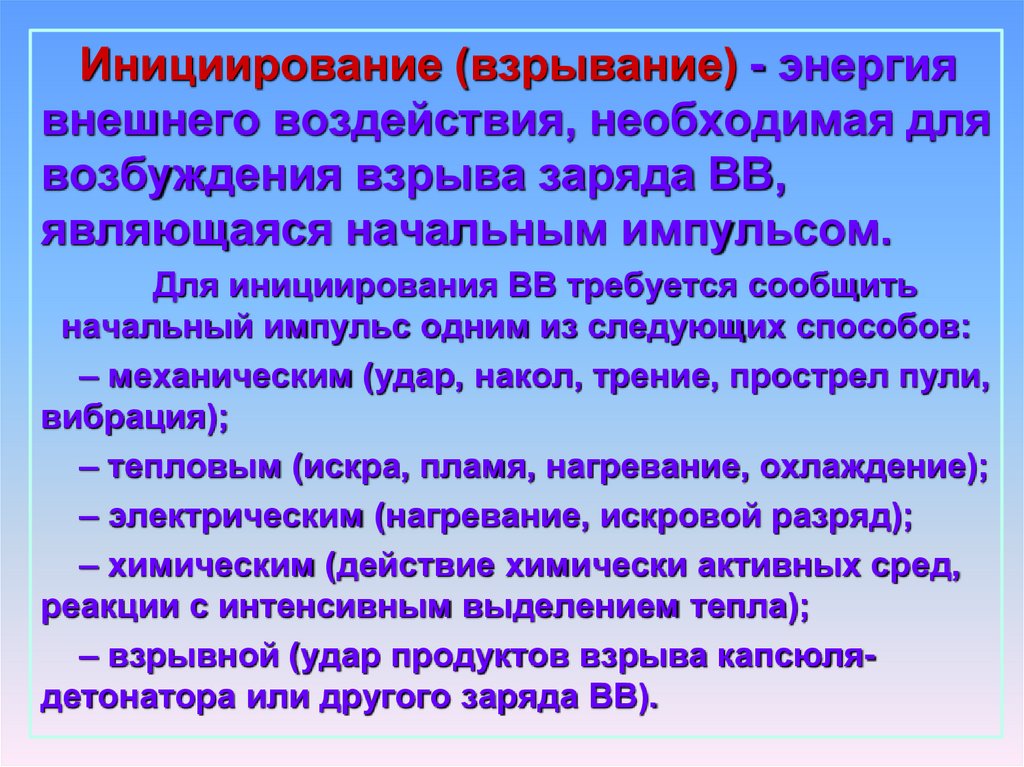

5.

Инициирование (взрывание) - энергия
внешнего воздействия, необходимая для
возбуждения взрыва заряда ВВ,
являющаяся начальным импульсом.
Для инициирования ВВ требуется сообщить
начальный импульс одним из следующих способов:
– механическим (удар, накол, трение, прострел пули,
вибрация);
– тепловым (искра, пламя, нагревание, охлаждение);
– электрическим (нагревание, искровой разряд);
– химическим (действие химически активных сред,
реакции с интенсивным выделением тепла);
– взрывной (удар продуктов взрыва капсюлядетонатора или другого заряда ВВ).

6.

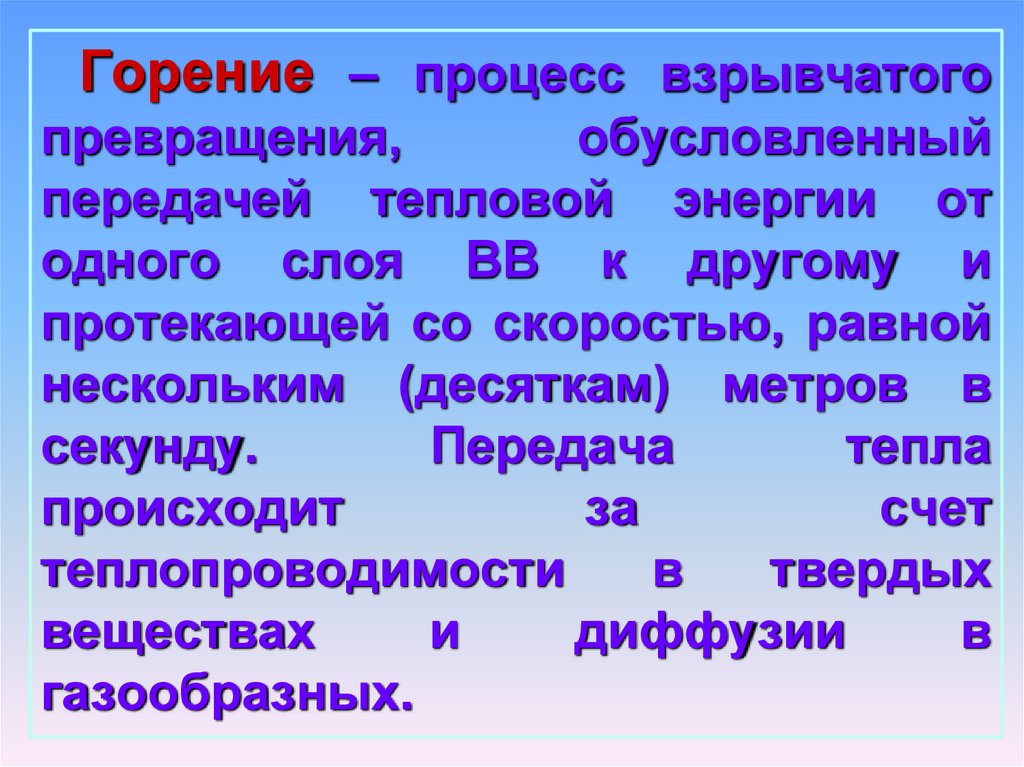

Горение – процесс взрывчатого
превращения,
обусловленный
передачей тепловой энергии от
одного слоя ВВ к другому и
протекающей со скоростью, равной
нескольким (десяткам) метров в
секунду.
Передача
тепла
происходит
за
счет
теплопроводимости
в
твердых
веществах
и
диффузии
в
газообразных.

7.

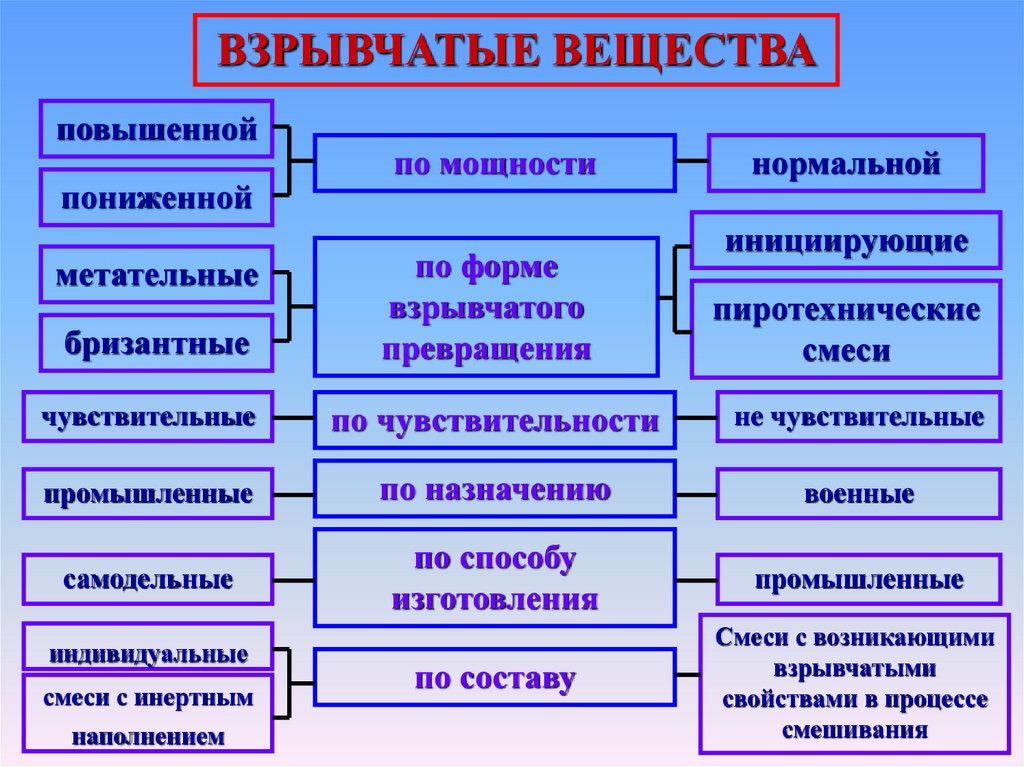

ВЗРЫВЧАТЫЕ ВЕЩЕСТВА
повышенной
пониженной
по мощности
нормальной
инициирующие
бризантные
по форме
взрывчатого
превращения
пиротехнические
смеси
чувствительные
по чувствительности
не чувствительные
промышленные
по назначению
военные
самодельные
по способу
изготовления
промышленные
по составу
Смеси с возникающими
взрывчатыми
свойствами в процессе
смешивания
метательные
индивидуальные
смеси с инертным
наполнением

8.

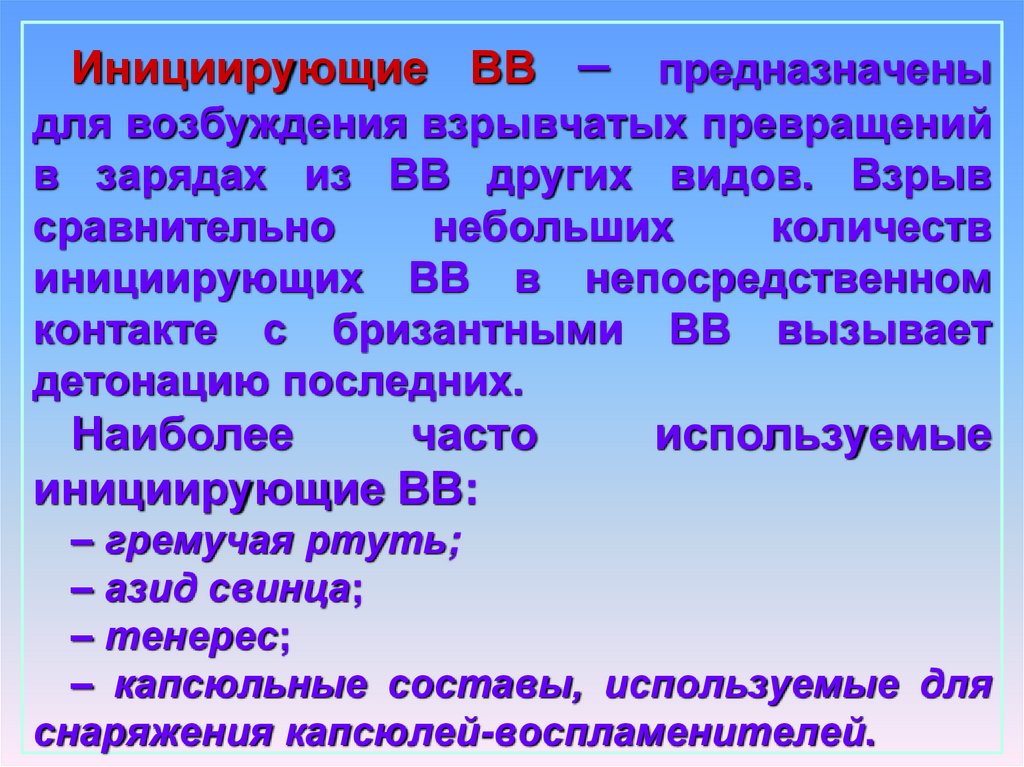

Инициирующие ВВ
–
предназначены
для возбуждения взрывчатых превращений
в зарядах из ВВ других видов. Взрыв
сравнительно
небольших
количеств
инициирующих ВВ в непосредственном
контакте с бризантными ВВ вызывает
детонацию последних.
Наиболее
часто
инициирующие ВВ:
используемые
– гремучая ртуть;
– азид свинца;
– тенерес;
– капсюльные составы, используемые для
снаряжения капсюлей-воспламенителей.

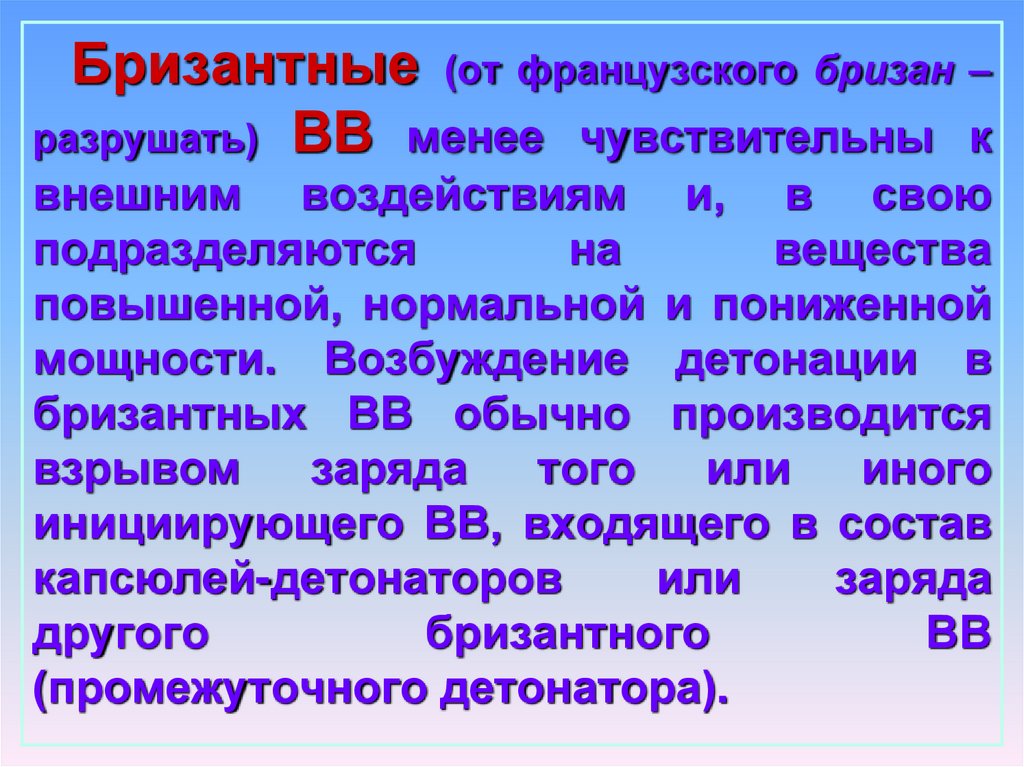

9.

Бризантные (от французского бризан –
разрушать) ВВ менее чувствительны к
внешним воздействиям и, в свою
подразделяются
на
вещества
повышенной, нормальной и пониженной
мощности. Возбуждение детонации в
бризантных ВВ обычно производится
взрывом
заряда
того
или
иного
инициирующего ВВ, входящего в состав
капсюлей-детонаторов
или
заряда
другого
бризантного
ВВ
(промежуточного детонатора).

10.

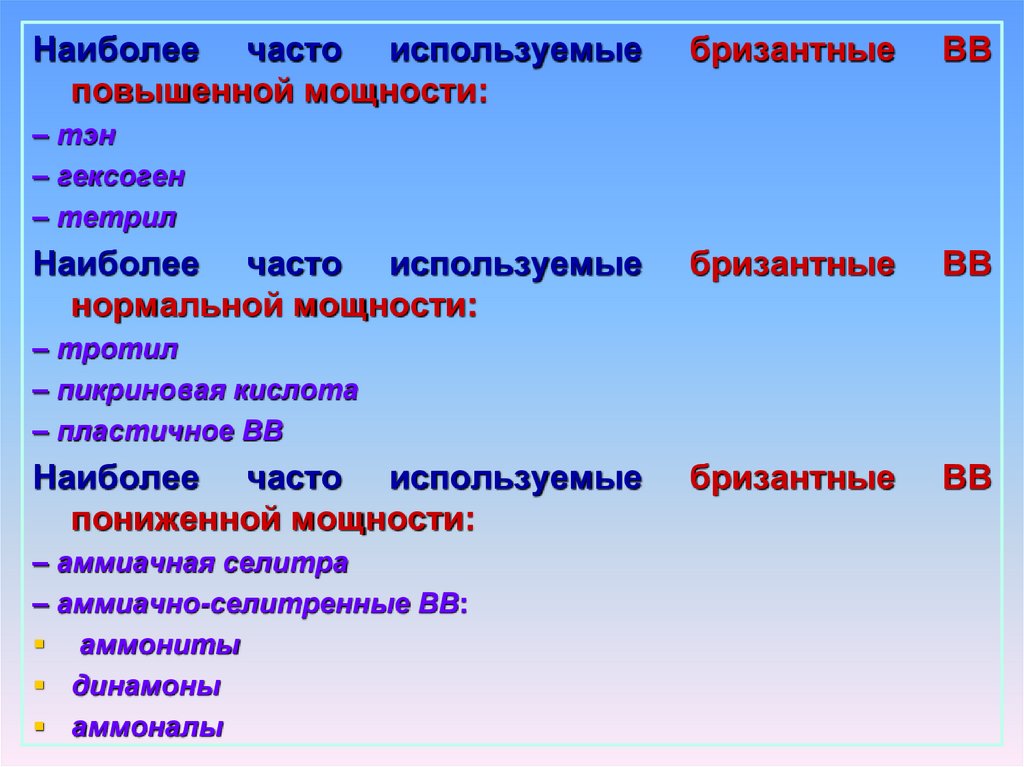

Наиболее часто используемые
повышенной мощности:
бризантные
ВВ
бризантные
ВВ
бризантные
ВВ
– тэн
– гексоген
– тетрил
Наиболее часто используемые
нормальной мощности:
– тротил
– пикриновая кислота
– пластичное ВВ
Наиболее часто используемые
пониженной мощности:
– аммиачная селитра
– аммиачно-селитренные ВВ:
аммониты
динамоны
аммоналы

11.

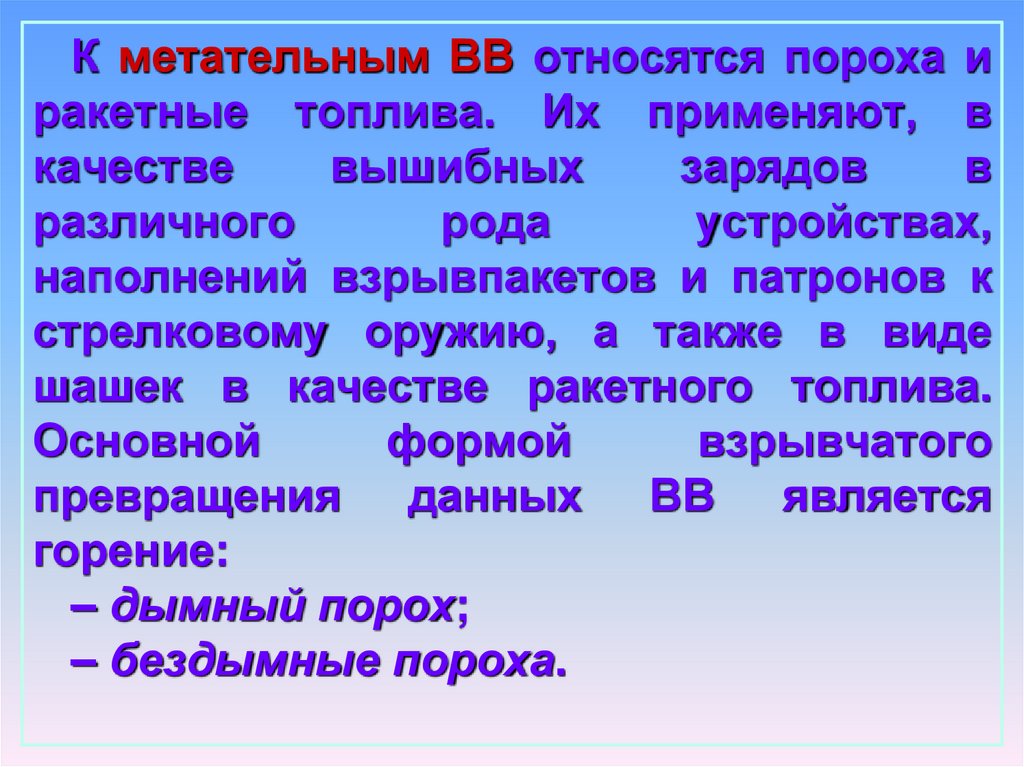

К метательным ВВ относятся пороха и
ракетные топлива. Их применяют, в
качестве
вышибных
зарядов
в
различного
рода
устройствах,
наполнений взрывпакетов и патронов к
стрелковому оружию, а также в виде
шашек в качестве ракетного топлива.
Основной
формой
взрывчатого
превращения данных ВВ является
горение:
– дымный порох;
– бездымные пороха.

12.

Пиротехнические составы используются
для
получения
пиротехнических
эффектов
(светового, звукового, дымового, зажигательного
и
т.д.).
Основным
видом
взрывчатого
превращения пиротехнических составов является
горение. Составы включают в свое строение
окислитель, горючее, дополнительное вещество
для создания эффекта (например, соли бария
дают зеленый цвет), цементатор и, иногда,
флегматизатор.
Пиротехнические составы широко применяются
специальными подразделениями органов МВД
России в качестве наполнения светозвуковых
гранат.
В бытовых целях пиротехнические составы
используют в наполнении петард.

13.

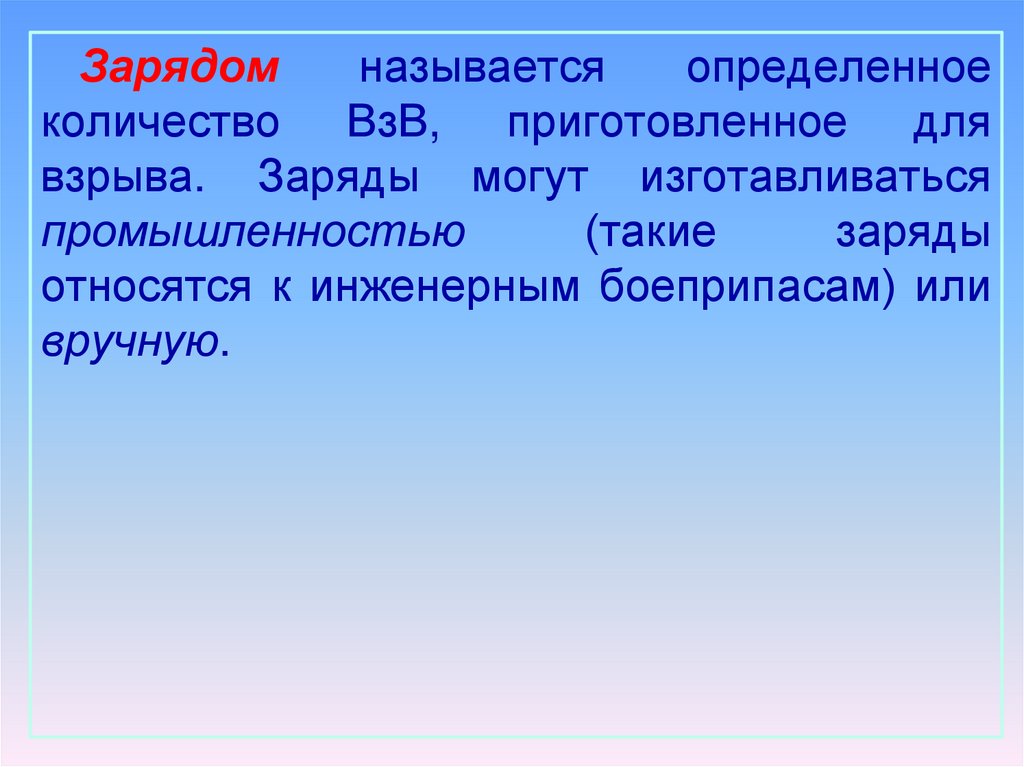

Заряд
–
определённое
количество ВВ любого типа и
вида, подготовленное для
производства взрыва. Заряд
характеризуется
весом,
формой,
расположением
относительно подрываемого
объекта и оболочкой.

14.

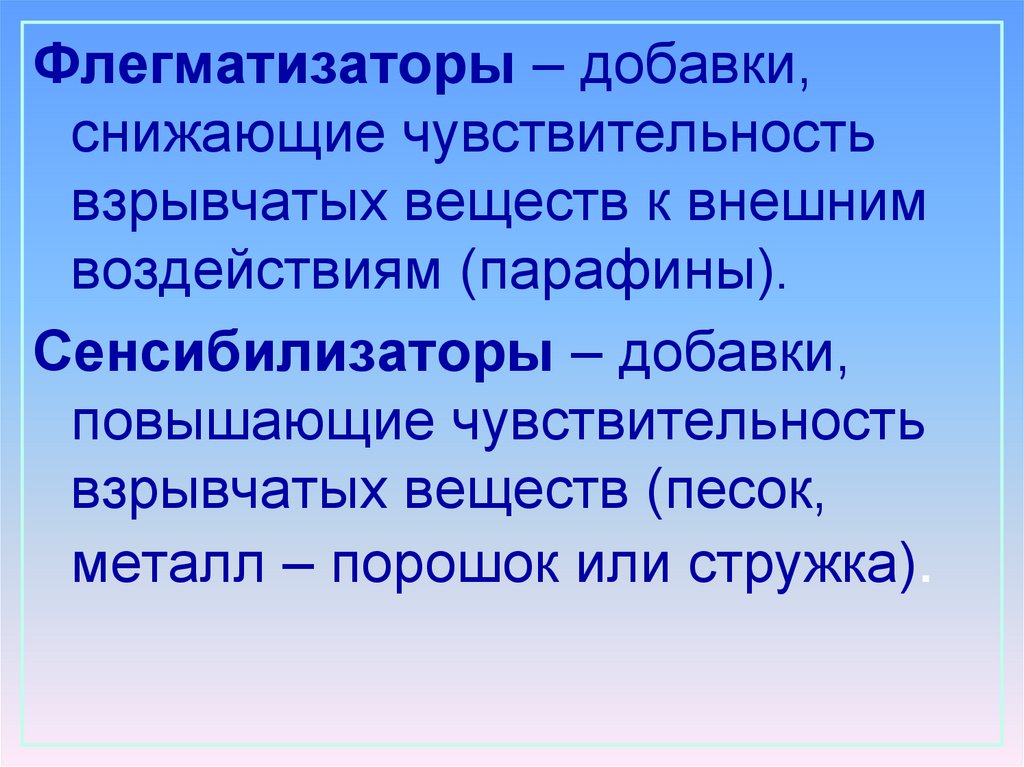

Флегматизаторы – добавки,
снижающие чувствительность
взрывчатых веществ к внешним
воздействиям (парафины).
Сенсибилизаторы – добавки,
повышающие чувствительность
взрывчатых веществ (песок,
металл – порошок или стружка).

15.

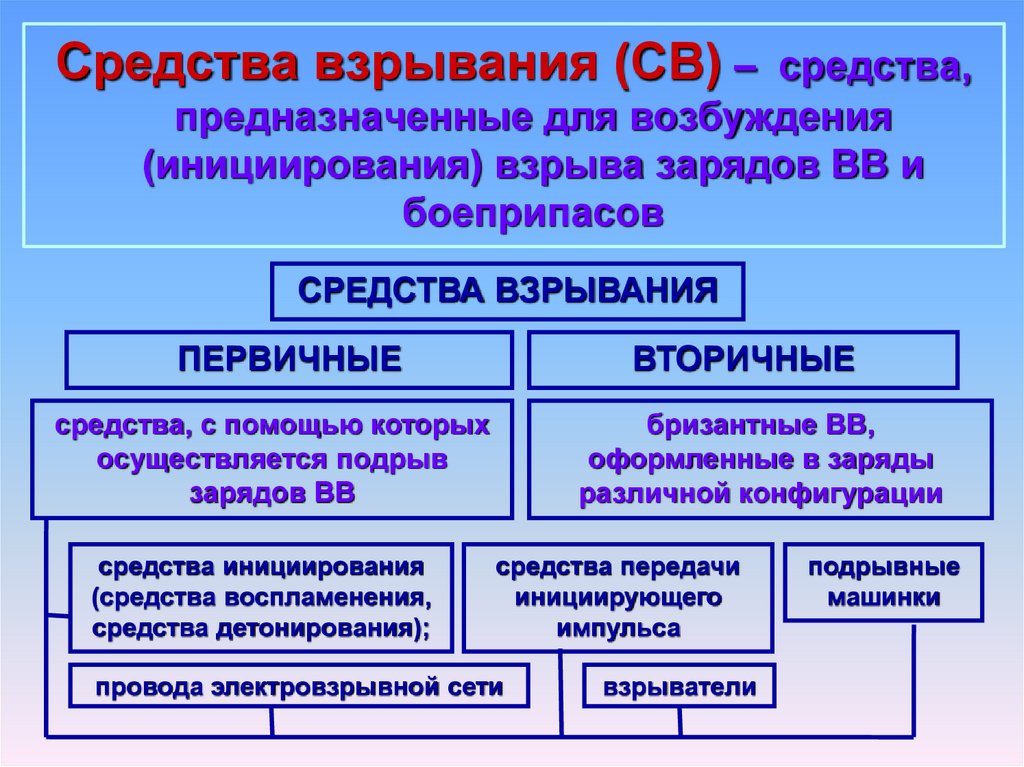

Средства взрывания (СВ) – средства,
предназначенные для возбуждения
(инициирования) взрыва зарядов ВВ и
боеприпасов
СРЕДСТВА ВЗРЫВАНИЯ
ПЕРВИЧНЫЕ
ВТОРИЧНЫЕ
средства, с помощью которых
осуществляется подрыв
зарядов ВВ
бризантные ВВ,
оформленные в заряды
различной конфигурации
средства инициирования
(средства воспламенения,
средства детонирования);
средства передачи
инициирующего
импульса
провода электровзрывной сети
взрыватели
подрывные
машинки

16.

Средства
инициирования
Средства
воспламенения
Средства
детонирования
– устройства
срабатывающие от простого начального импульса
(удар, трение, накол, нагрев, искровой разряд) и
предназначены
для
воспламенения
порохов,
пиротехнических составов и детонации бризантных
ВВ.
–
устройства,
выделяющие при срабатывании тепловую энергию в
виде луча пламени, нагрева нити накаливания,
искрового разряда. К ним относятся ударные,
накольные, тёрочные капсюли-воспламенители и
электровоспламенители.
–
средства
инициирования, предназначенные для возбуждения
детонации бризантных взрывчатых веществ: капсюли-
детонаторы, электродетонаторы, запалы.

17.

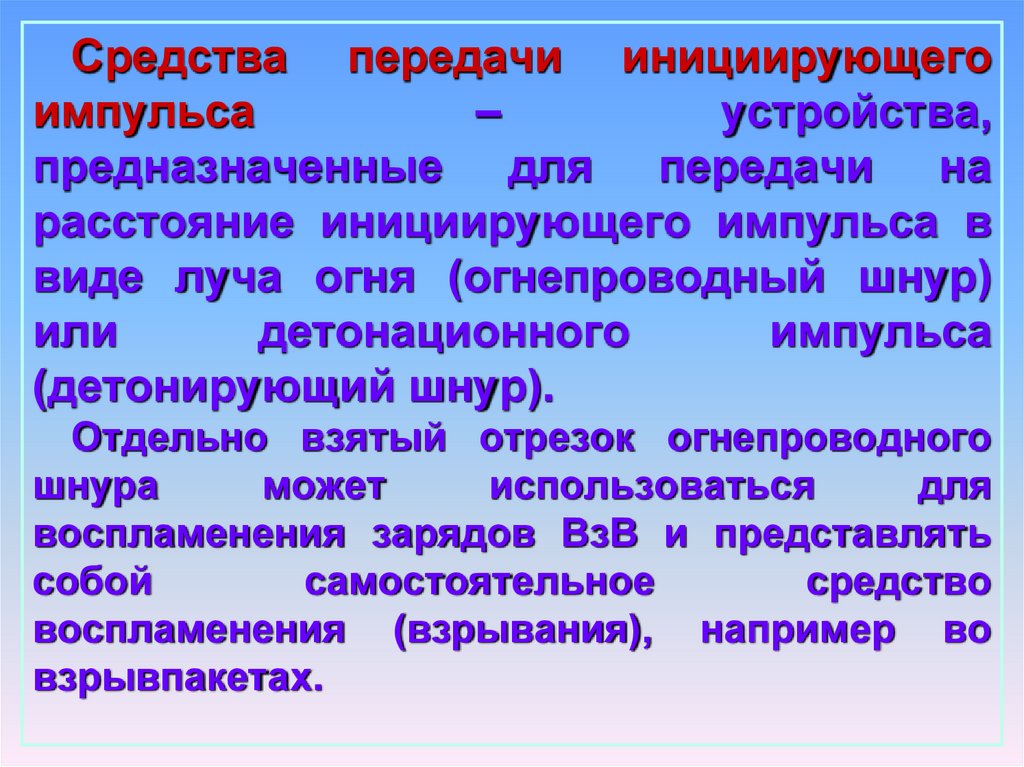

Средства передачи инициирующего
импульса
–
устройства,
предназначенные для передачи на
расстояние инициирующего импульса в
виде луча огня (огнепроводный шнур)
или
детонационного
импульса
(детонирующий шнур).
Отдельно взятый отрезок огнепроводного
шнура
может
использоваться
для
воспламенения зарядов ВзВ и представлять
собой
самостоятельное
средство
воспламенения (взрывания), например во
взрывпакетах.

18.

Взрыватель (минный взрыватель) –
специальное
устройство
для
возбуждения (инициирования) взрыва
заряда ВВ.
По принципу действия:
механические, вызывающие взрыв заряда ВВ
после механического освобождения ударника,
который накалывает своим жалом капсюльвоспламенитель или капсюль-детонатор;
–
электромеханические,
замыкающие
электрическую цепь, чем обеспечивается
поступление
электрического
тока
к
электродетонатору заряда - ЗАМЫКАТЕЛИ;
–

19.

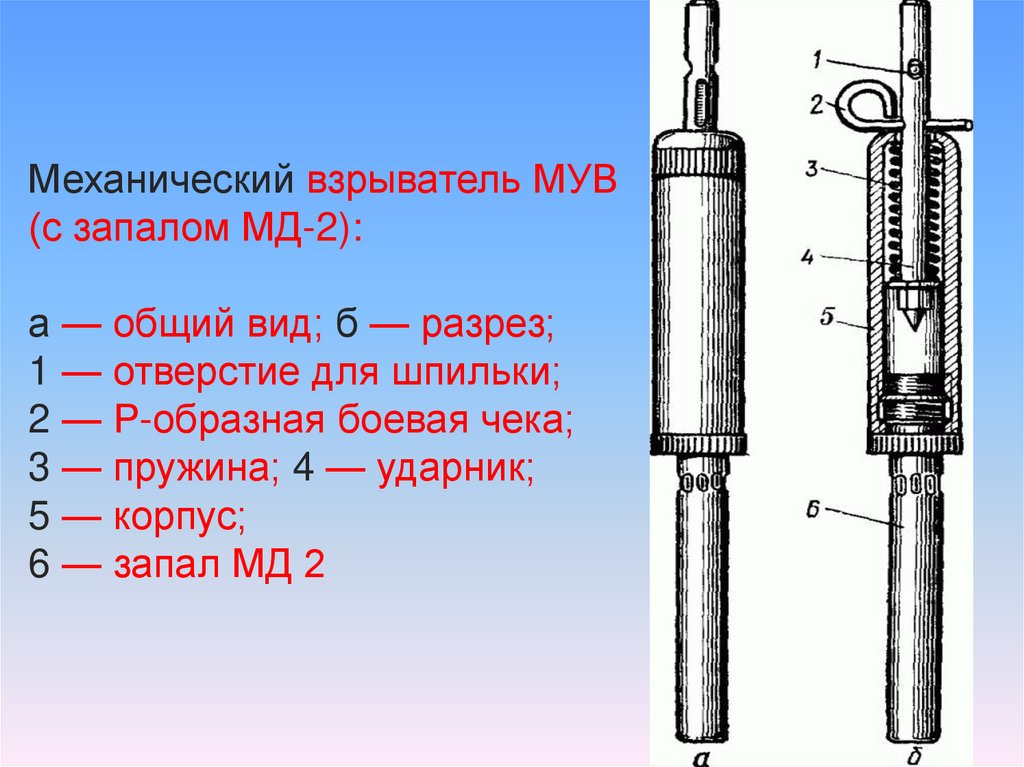

Механический взрыватель МУВ
(с запалом МД-2):
а — общий вид; б — разрез;
1 — отверстие для шпильки;
2 — Р-образная боевая чека;
3 — пружина; 4 — ударник;
5 — корпус;
6 — запал МД 2

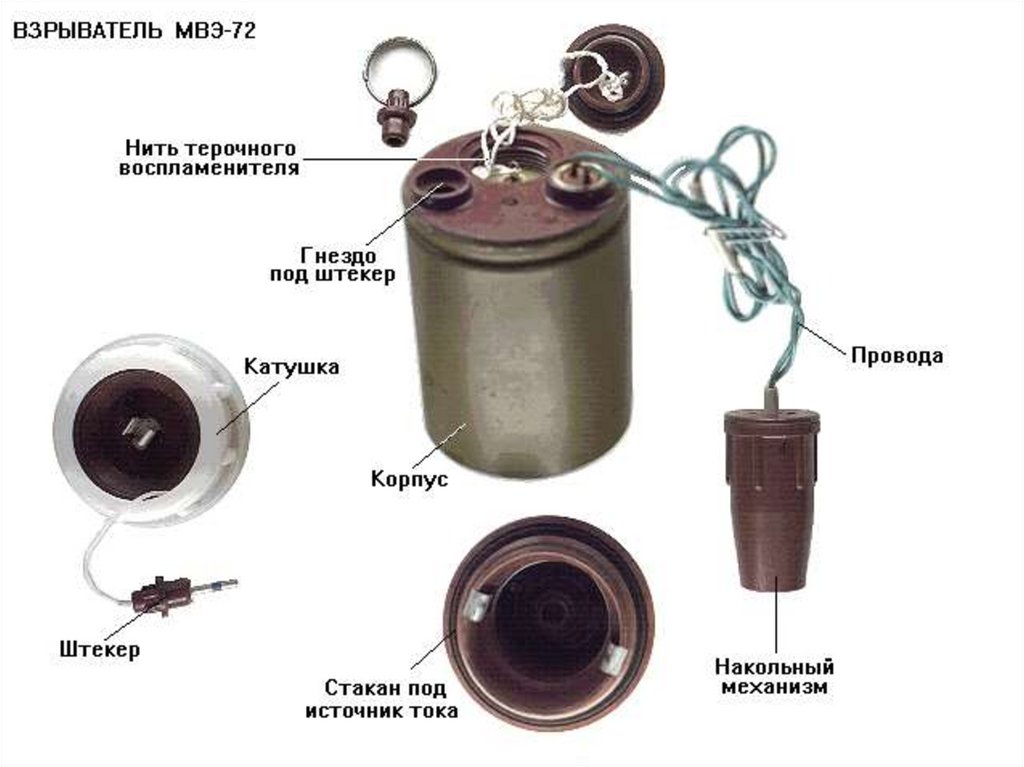

20.

21.

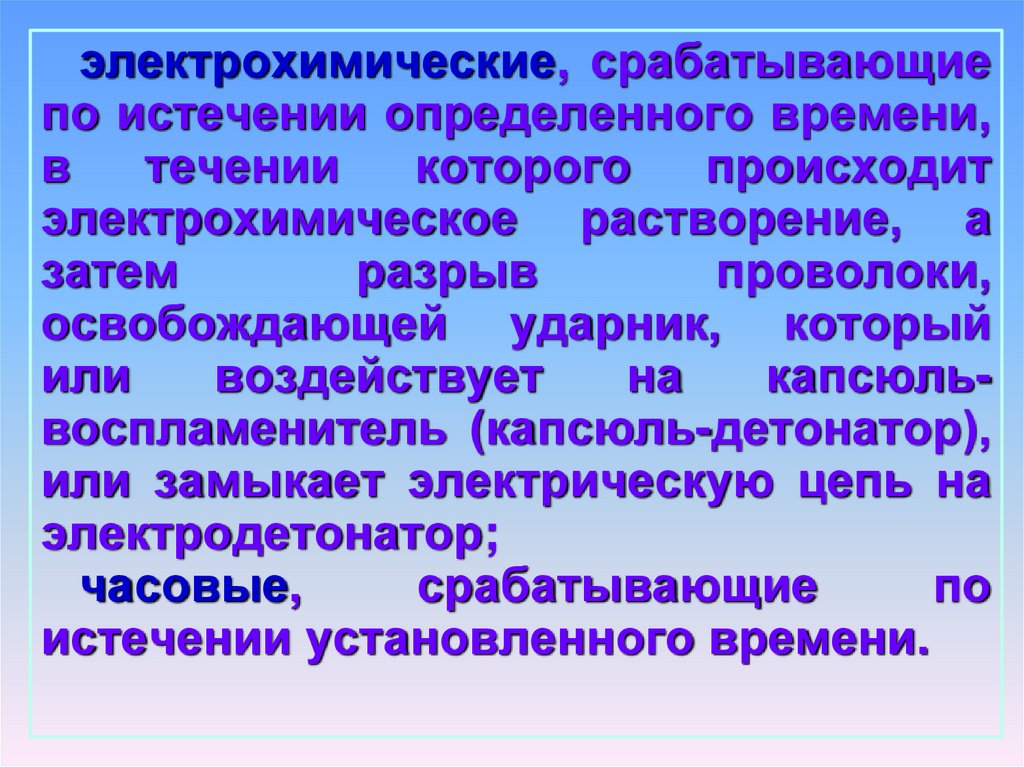

электрохимические, срабатывающие
по истечении определенного времени,
в
течении
которого
происходит
электрохимическое растворение, а
затем
разрыв
проволоки,
освобождающей ударник, который
или
воздействует
на
капсюльвоспламенитель (капсюль-детонатор),
или замыкает электрическую цепь на
электродетонатор;
часовые,
срабатывающие
по
истечении установленного времени.

22.

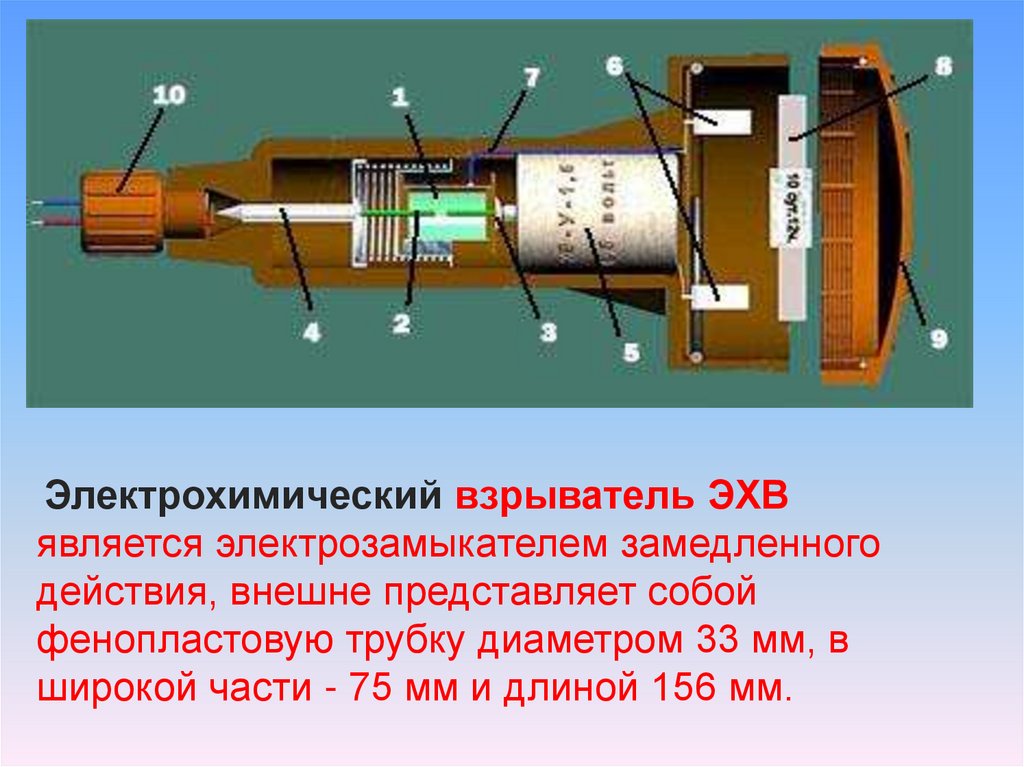

Электрохимический взрыватель ЭХВ
является электрозамыкателем замедленного
действия, внешне представляет собой
фенопластовую трубку диаметром 33 мм, в
широкой части - 75 мм и длиной 156 мм.

23.

Внутри ЭХВ помещается медная электролитическая емкость (1),
представляющая собой отрезок медной трубки, закрытой
пластмасовыми пробками с обеих концов и заполнена
электролитом. Сквозь емкость проходит медная изолированая
проволока (2), которая в средней части оголена и один конец
припаян к пробке (3), а второй - к подпружиненому ударнику (4),
который она и удерживает. В припой пробки упирается
положительный контакт электрической батареи (5).
В расширенной части ЭХВ помещается пластмасовая пластина,
на которой размещены два пружинных контакта с зажимами (6).
Провод (7) от одного контакта проходит к электролитической
емкости и припаян к ее стенке. К второму контакту прикреплена
пружинистая металлическая пластинка, которая опирается на
отрицательный контакт батареи. В этих двух контактах может
зажиматься металлическая ламель (8) с калиброванным
сопротивлением, задающим параметры замедления. Трубка
замыкателя закрывается завинчивающейся крышкой (9), а с
противоположной стороны - ввинчивается электроконтактная
пробка (10).

24.

Как только ламель, имеющая наперед заданные
параметры замедления будет вставлена в зажимы,
замыкается электрическая цепь: положительный полюс
батареи - проволочка (2) внутри электролитической
емкости - корпус емкости (1) - провод (7) - зажим (6) ламель (8) - второй зажим (6) - отрицательный полюс
батареи.
Под воздействием электротока проволочка начинает
растворяться и по истечении определенного времени
разорвется. А поскольку только она удерживала
подпружиненный ударник, то последний пойдет вперед и
замкнет электроцепь.
Электрохимический взрыватель ЭХВ снабжается
набором ламелей (8), со сроками замедления от 12
часов до 120 суток.

25.

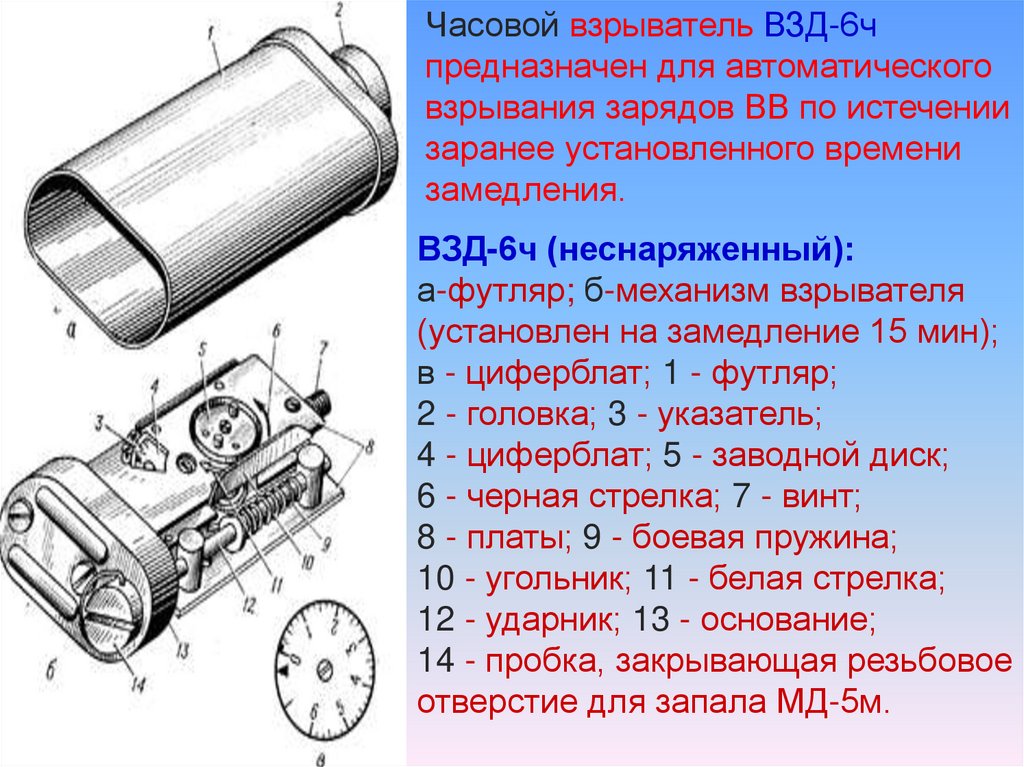

Часовой взрыватель ВЗД-6ч
предназначен для автоматического
взрывания зарядов ВВ по истечении
заранее установленного времени
замедления.
ВЗД-6ч (неснаряженный):
а-футляр; б-механизм взрывателя
(установлен на замедление 15 мин);
в - циферблат; 1 - футляр;
2 - головка; 3 - указатель;
4 - циферблат; 5 - заводной диск;
6 - черная стрелка; 7 - винт;
8 - платы; 9 - боевая пружина;
10 - угольник; 11 - белая стрелка;
12 - ударник; 13 - основание;
14 - пробка, закрывающая резьбовое
отверстие для запала МД-5м.

26.

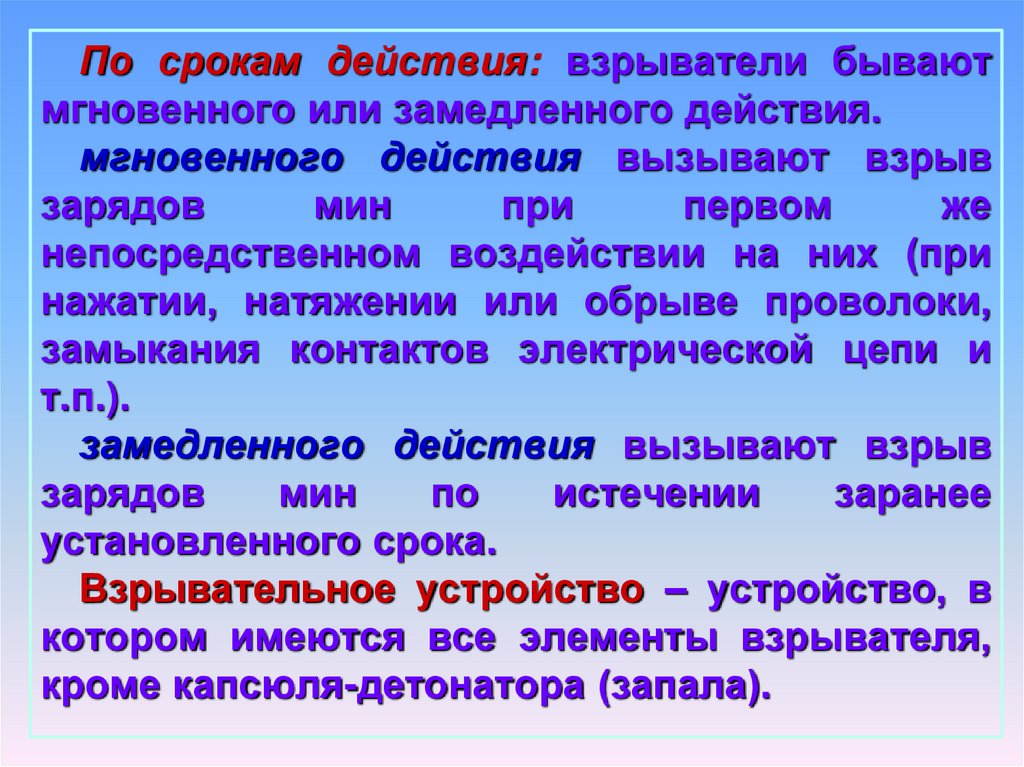

По срокам действия: взрыватели бывают
мгновенного или замедленного действия.
мгновенного действия вызывают взрыв
зарядов
мин
при
первом
же
непосредственном воздействии на них (при
нажатии, натяжении или обрыве проволоки,
замыкания контактов электрической цепи и
т.п.).
замедленного действия вызывают взрыв
зарядов
мин
по
истечении
заранее
установленного срока.
Взрывательное устройство – устройство, в
котором имеются все элементы взрывателя,
кроме капсюля-детонатора (запала).

27.

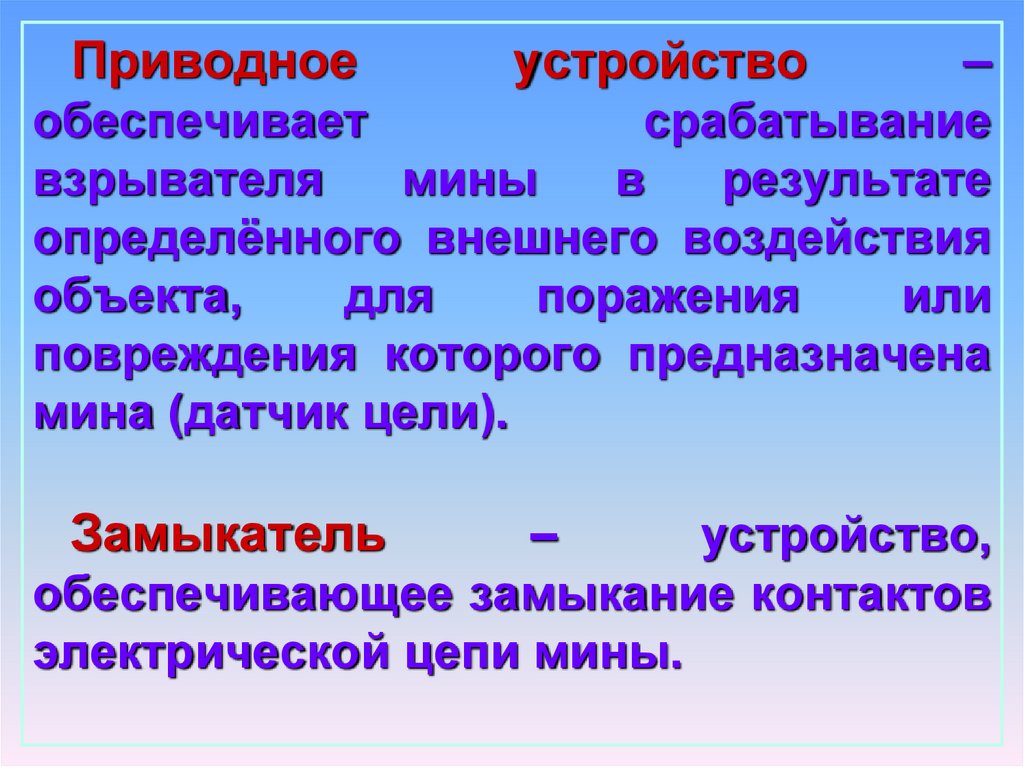

Приводное
устройство
–
обеспечивает
срабатывание
взрывателя
мины
в
результате
определённого внешнего воздействия
объекта,
для
поражения
или
повреждения которого предназначена
мина (датчик цели).
Замыкатель
–
устройство,
обеспечивающее замыкание контактов
электрической цепи мины.

28.

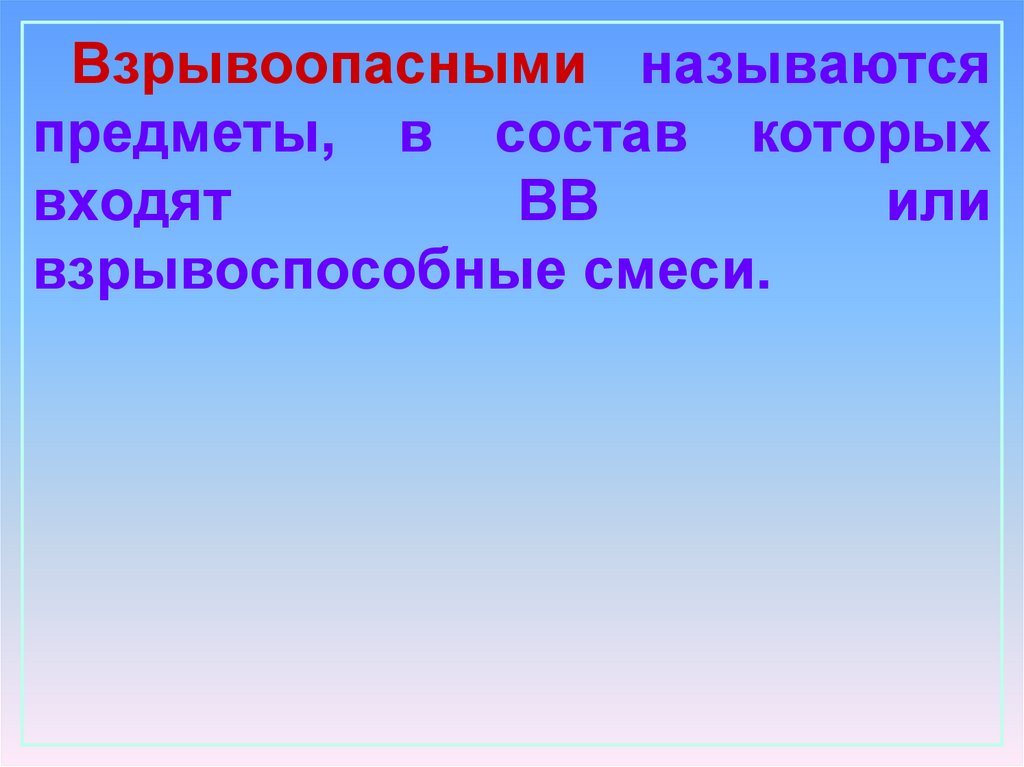

Взрывоопасными называются
предметы, в состав которых
входят
ВВ
или
взрывоспособные смеси.

29.

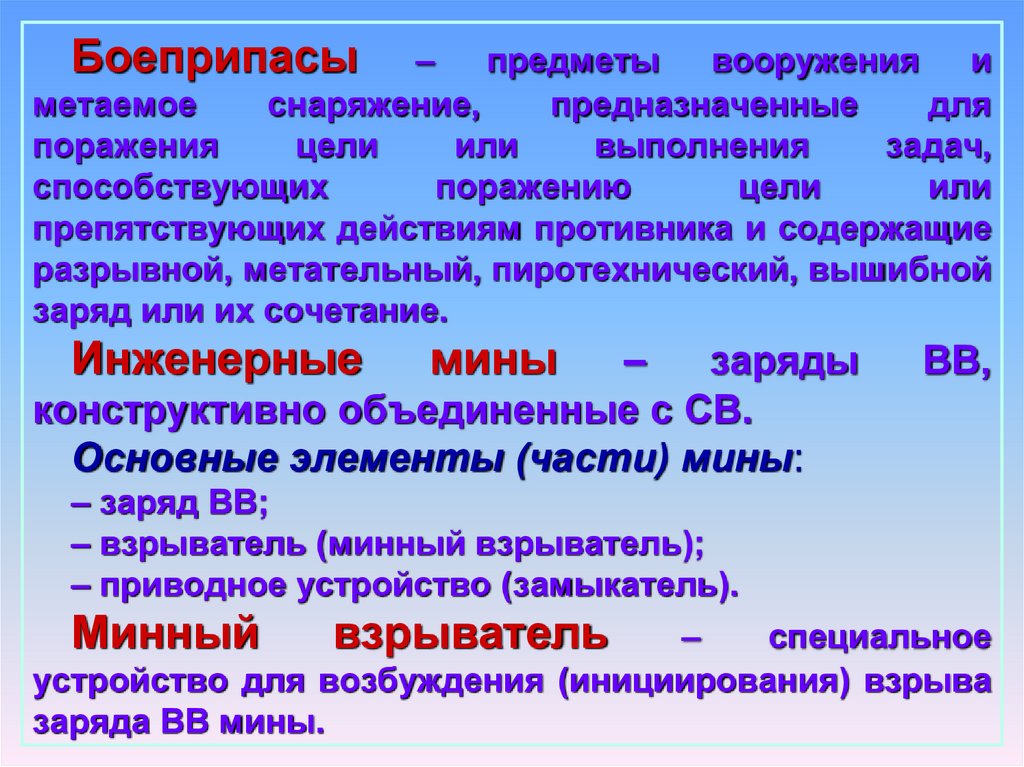

Боеприпасы
–
предметы
вооружения
и
метаемое
снаряжение,
предназначенные
для
поражения
цели
или
выполнения
задач,
способствующих
поражению
цели
или
препятствующих действиям противника и содержащие
разрывной, метательный, пиротехнический, вышибной
заряд или их сочетание.
Инженерные
мины
–
заряды
конструктивно объединенные с СВ.
Основные элементы (части) мины:
ВВ,
– заряд ВВ;
– взрыватель (минный взрыватель);
– приводное устройство (замыкатель).
Минный
взрыватель
–
специальное
устройство для возбуждения (инициирования) взрыва
заряда ВВ мины.

30.

МИНЫ
ФУГАСНЫЕ
ПО ХАРАКТЕРУ
ДЕЙСТВИЙ
ОСКОЛОЧНЫЕ
КУМУЛЯТИВНЫЕ
ОСКОЛОЧНО ФУГАСНЫЕ
ПУЛЕВЫЕ
ПО ПРЕДНАЗНАЧЕНИЮ
объектные
противопехотные
специальные
противотанковые
сигнальные
мины-ловушки (мины - сюрпризы)
противотранспортные
контактные (нажимного,
натяжного, обрывного,
разгрузочного действия)
противодесантные
ПО ХАРАКТЕРУ
ВОЗДЕЙСТВИЯ
неконтактные
(магнитные,
сейсмические и др.)

31.

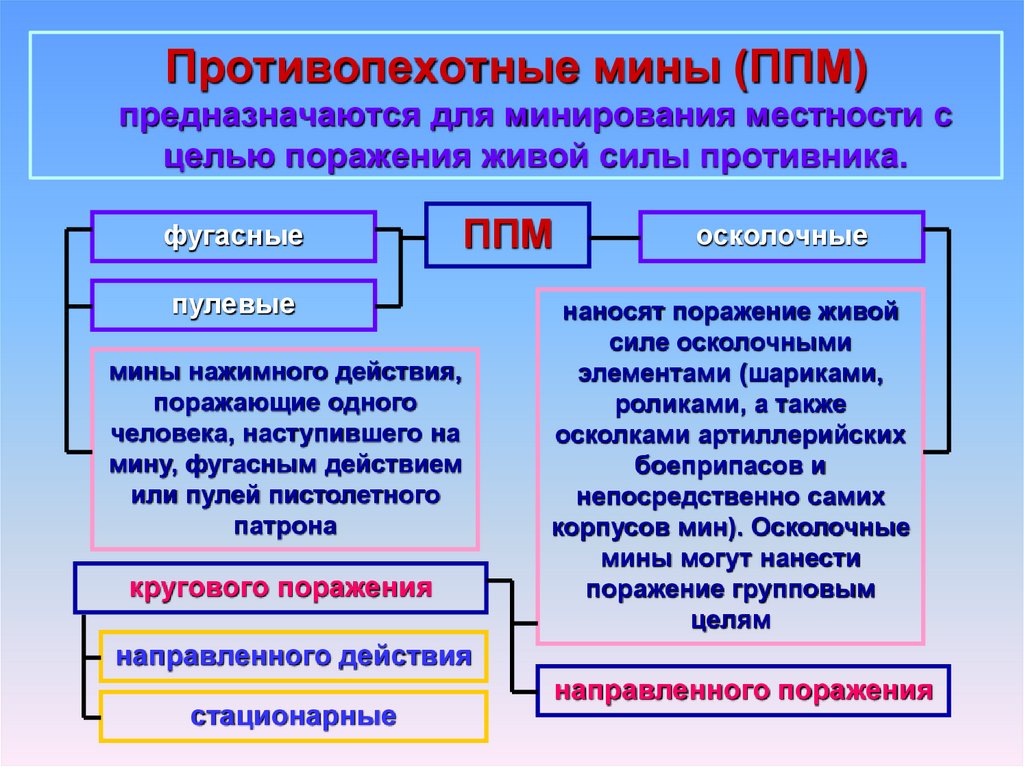

Противопехотные мины (ППМ)
предназначаются для минирования местности с
целью поражения живой силы противника.
фугасные
ППМ
пулевые
мины нажимного действия,
поражающие одного
человека, наступившего на
мину, фугасным действием
или пулей пистолетного
патрона
кругового поражения
осколочные
наносят поражение живой
силе осколочными
элементами (шариками,
роликами, а также
осколками артиллерийских
боеприпасов и
непосредственно самих
корпусов мин). Осколочные
мины могут нанести
поражение групповым
целям
направленного действия
стационарные
направленного поражения

32.

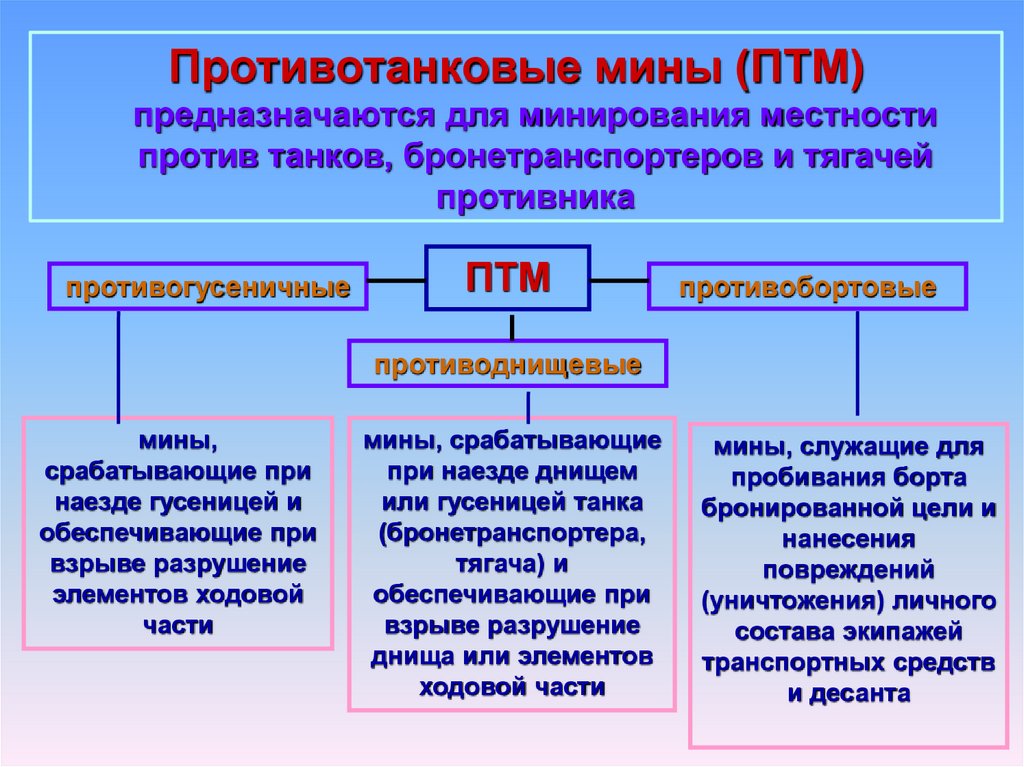

Противотанковые мины (ПТМ)
предназначаются для минирования местности
против танков, бронетранспортеров и тягачей
противника
противогусеничные
ПТМ
противобортовые
противоднищевые
мины,
срабатывающие при
наезде гусеницей и
обеспечивающие при
взрыве разрушение
элементов ходовой
части
мины, срабатывающие
при наезде днищем
или гусеницей танка
(бронетранспортера,
тягача) и
обеспечивающие при
взрыве разрушение
днища или элементов
ходовой части
мины, служащие для
пробивания борта
бронированной цели и
нанесения
повреждений
(уничтожения) личного
состава экипажей
транспортных средств
и десанта

33.

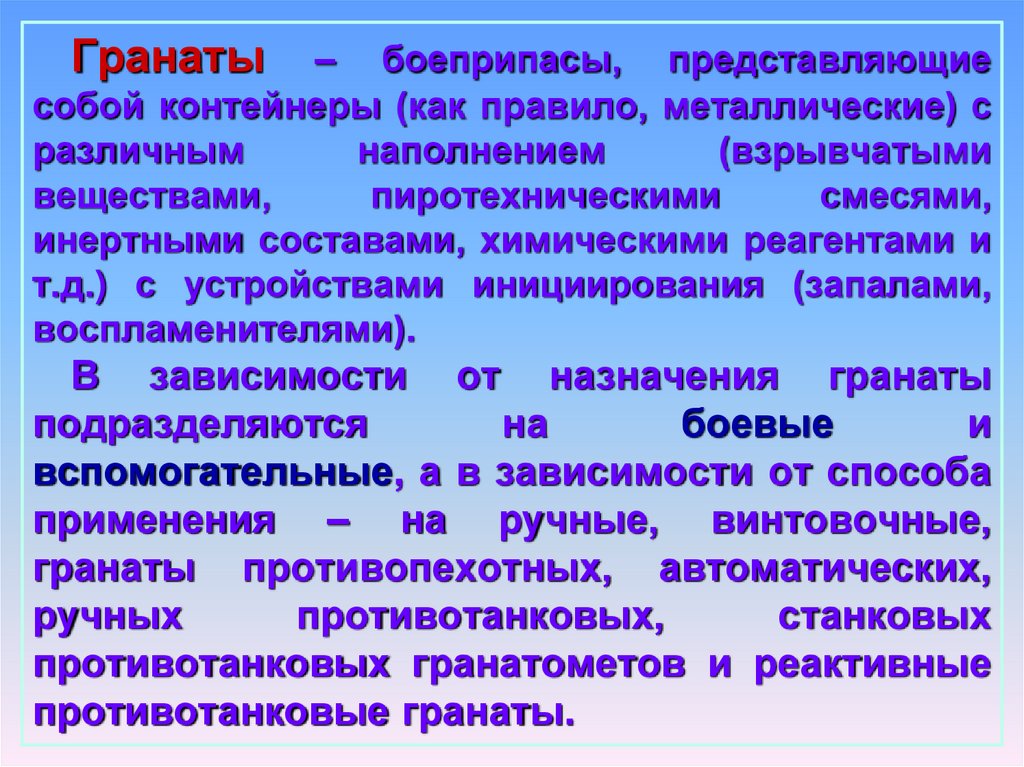

Гранаты
– боеприпасы, представляющие
собой контейнеры (как правило, металлические) с
различным
наполнением
(взрывчатыми
веществами,
пиротехническими
смесями,
инертными составами, химическими реагентами и
т.д.) с устройствами инициирования (запалами,
воспламенителями).
В зависимости от назначения гранаты
подразделяются
на
боевые
и
вспомогательные, а в зависимости от способа
применения – на ручные, винтовочные,
гранаты противопехотных, автоматических,
ручных
противотанковых,
станковых
противотанковых гранатометов и реактивные
противотанковые гранаты.

34.

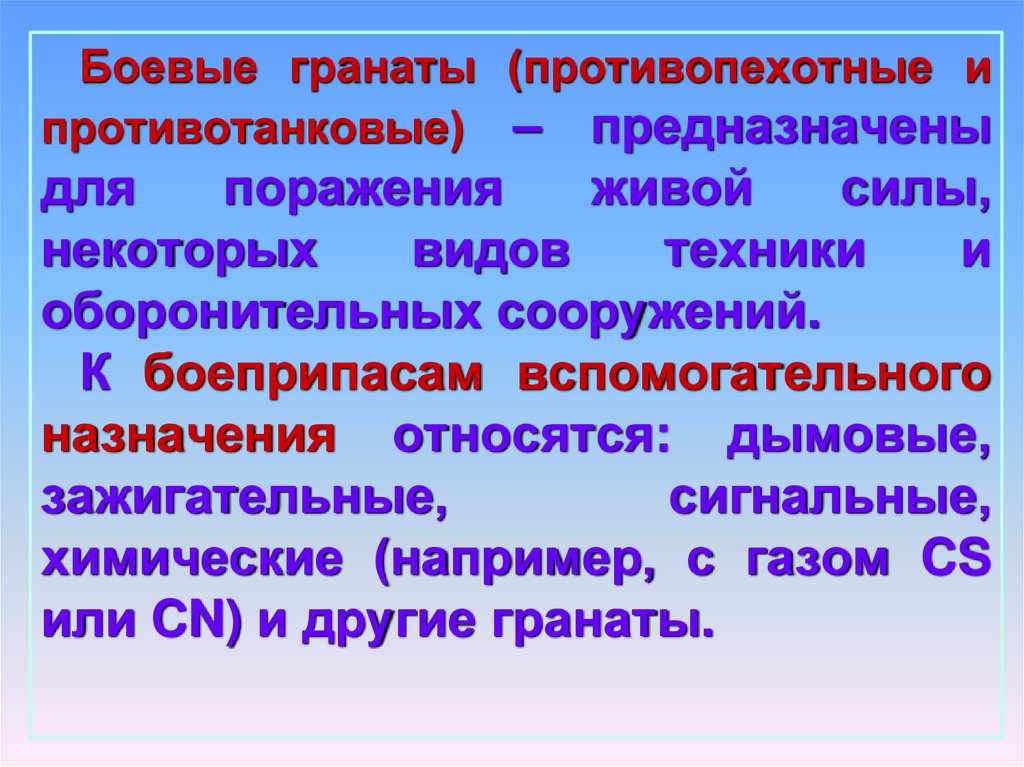

Боевые гранаты (противопехотные и
противотанковые) – предназначены
для
поражения
живой
силы,
некоторых
видов
техники
и
оборонительных сооружений.
К боеприпасам вспомогательного
назначения относятся: дымовые,
зажигательные,
сигнальные,
химические (например, с газом CS
или CN) и другие гранаты.

35.

Зарядом
называется
определенное
количество ВзВ, приготовленное для
взрыва. Заряды могут изготавливаться
промышленностью
(такие
заряды
относятся к инженерным боеприпасам) или
вручную.

36.

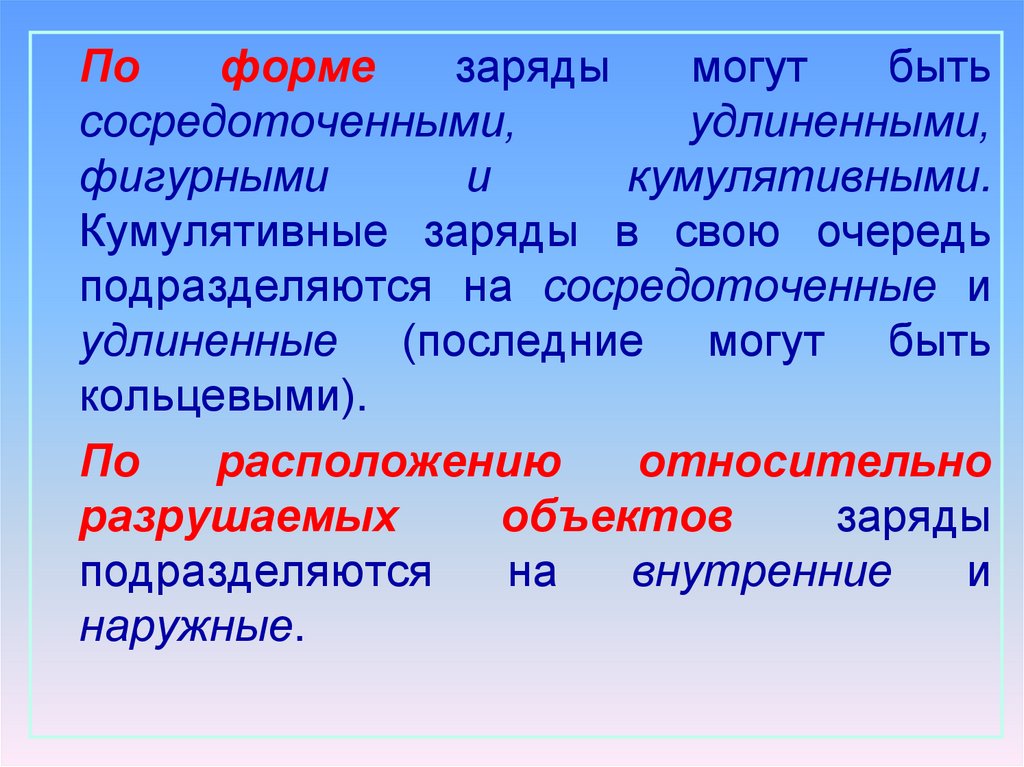

По
форме
заряды
могут
быть
сосредоточенными,
удлиненными,
фигурными
и
кумулятивными.
Кумулятивные заряды в свою очередь
подразделяются на сосредоточенные и
удлиненные (последние могут быть
кольцевыми).
По
расположению
относительно
разрушаемых
объектов
заряды
подразделяются
на
внутренние
и
наружные.

37.

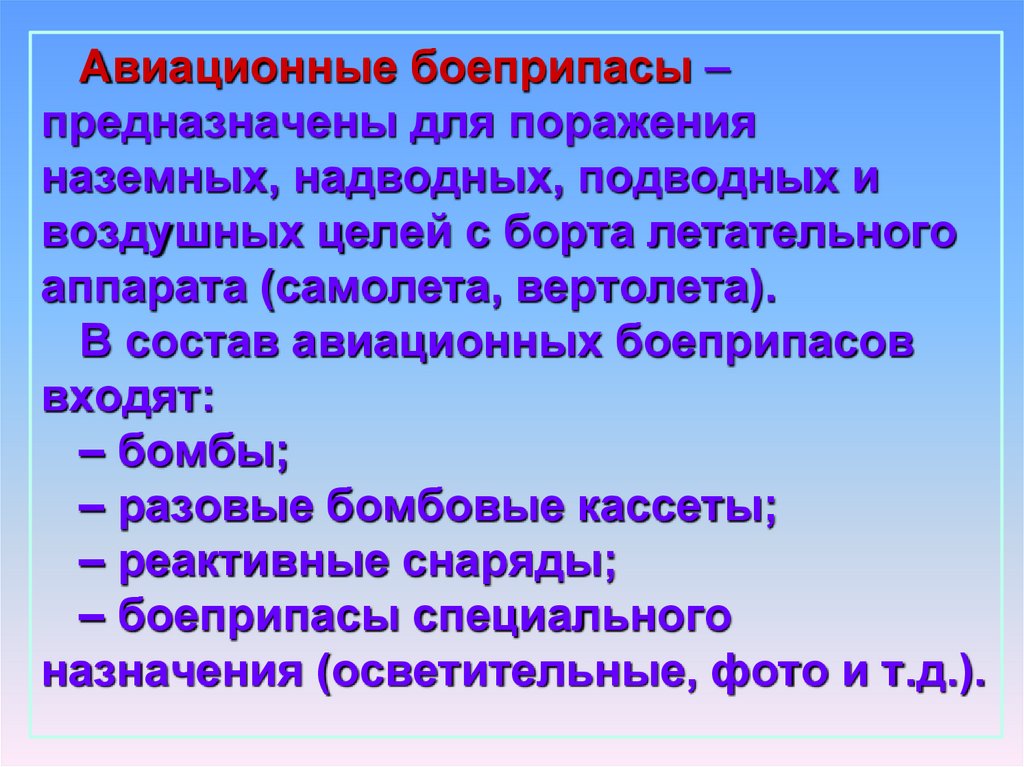

Авиационные боеприпасы –
предназначены для поражения
наземных, надводных, подводных и
воздушных целей с борта летательного
аппарата (самолета, вертолета).
В состав авиационных боеприпасов
входят:
– бомбы;
– разовые бомбовые кассеты;
– реактивные снаряды;
– боеприпасы специального
назначения (осветительные, фото и т.д.).

38.

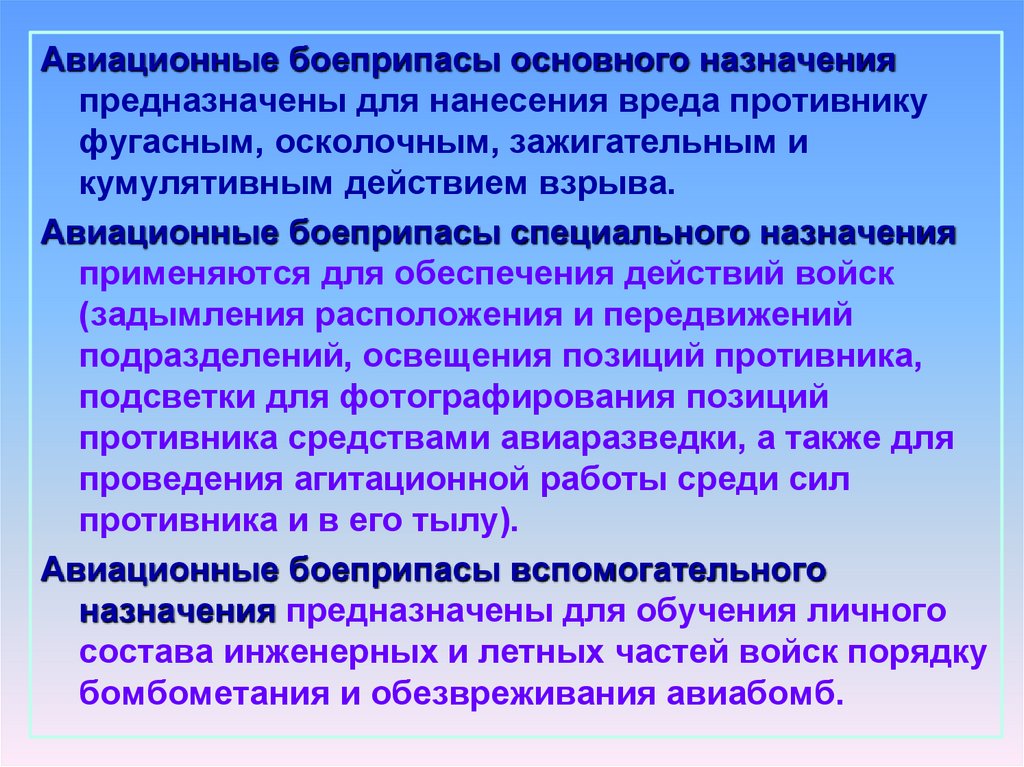

Авиационные боеприпасы основного назначения
предназначены для нанесения вреда противнику
фугасным, осколочным, зажигательным и
кумулятивным действием взрыва.
Авиационные боеприпасы специального назначения
применяются для обеспечения действий войск
(задымления расположения и передвижений
подразделений, освещения позиций противника,
подсветки для фотографирования позиций
противника средствами авиаразведки, а также для
проведения агитационной работы среди сил
противника и в его тылу).
Авиационные боеприпасы вспомогательного
назначения предназначены для обучения личного
состава инженерных и летных частей войск порядку
бомбометания и обезвреживания авиабомб.

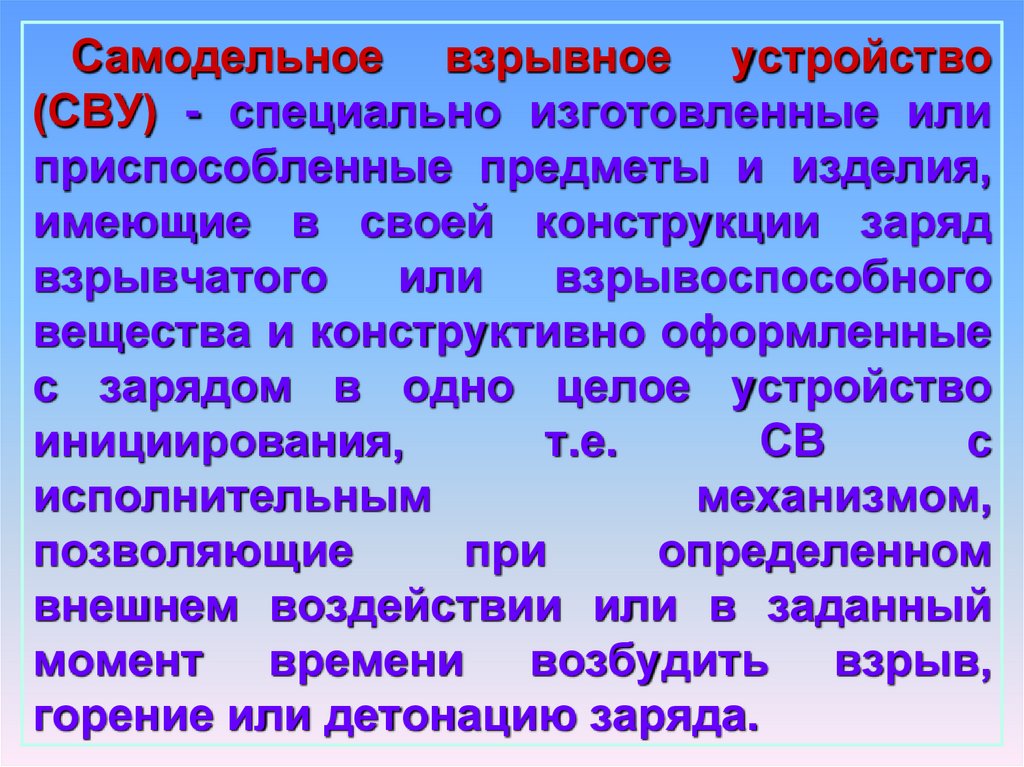

39.

Самодельное взрывное устройство
(СВУ) - специально изготовленные или
приспособленные предметы и изделия,
имеющие в своей конструкции заряд
взрывчатого
или
взрывоспособного
вещества и конструктивно оформленные
с зарядом в одно целое устройство
инициирования,
т.е.
СВ
с
исполнительным
механизмом,
позволяющие
при
определенном
внешнем воздействии или в заданный
момент времени возбудить взрыв,
горение или детонацию заряда.

40.

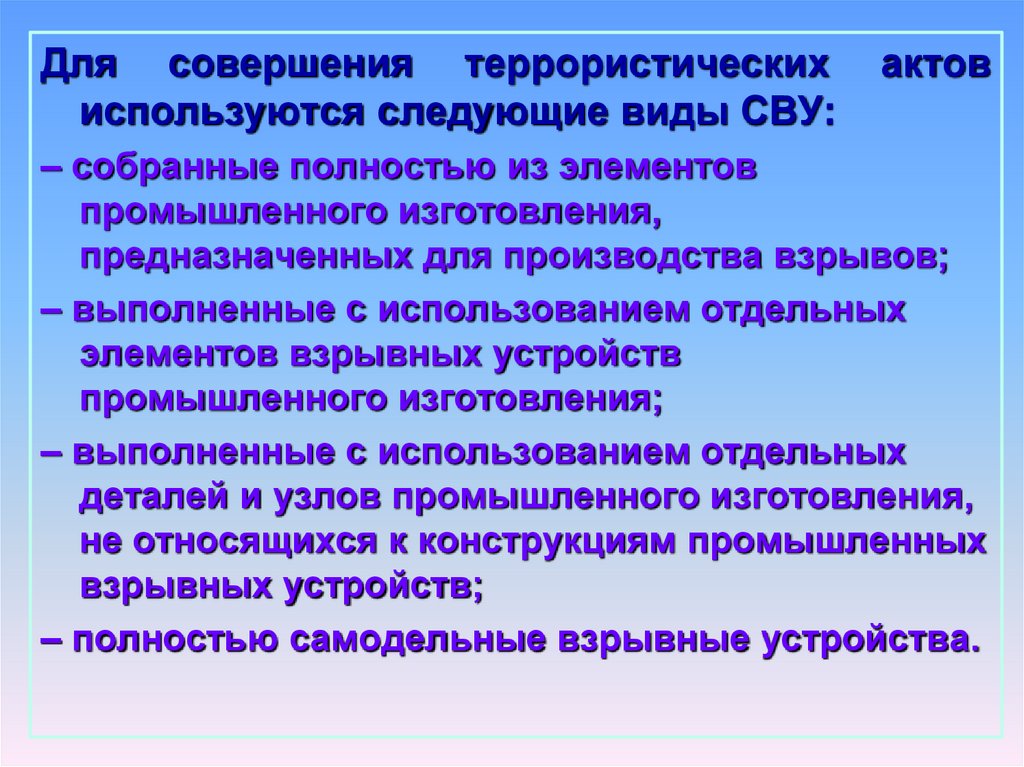

Для совершения террористических
используются следующие виды СВУ:
актов
– собранные полностью из элементов
промышленного изготовления,
предназначенных для производства взрывов;
– выполненные с использованием отдельных
элементов взрывных устройств
промышленного изготовления;
– выполненные с использованием отдельных
деталей и узлов промышленного изготовления,
не относящихся к конструкциям промышленных
взрывных устройств;
– полностью самодельные взрывные устройства.

41.

Основные элементы конструкций СВУ:
заряд ВзВ;
средство взрывания;
оболочка (корпус).
