Изучение зонирования композици и черчежей (1)

1.

Изучение зонирования,
композиции мебели и
грамотного графического
оформления интерьеров и
черчежей.

2.

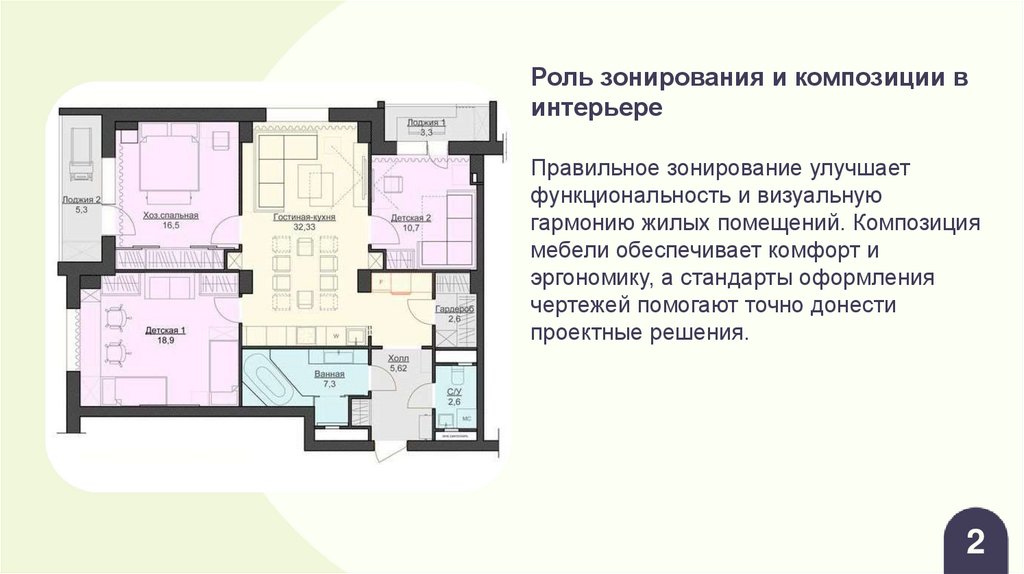

Роль зонирования и композиции в
интерьере
Правильное зонирование улучшает
функциональность и визуальную
гармонию жилых помещений. Композиция
мебели обеспечивает комфорт и
эргономику, а стандарты оформления
чертежей помогают точно донести
проектные решения.
2

3.

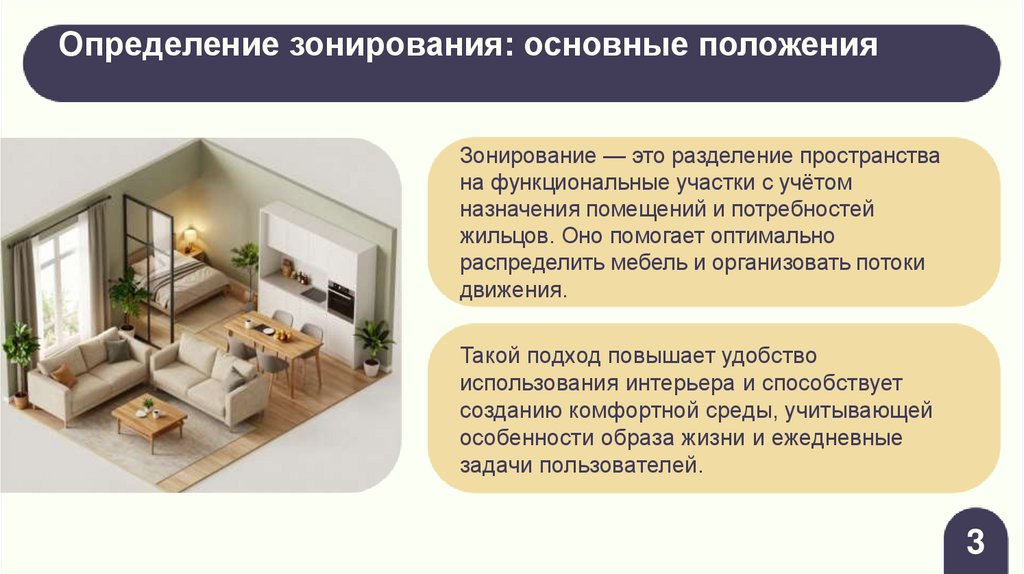

Определение зонирования: основные положения
Зонирование — это разделение пространства
на функциональные участки с учётом
назначения помещений и потребностей
жильцов. Оно помогает оптимально
распределить мебель и организовать потоки
движения.
Такой подход повышает удобство
использования интерьера и способствует
созданию комфортной среды, учитывающей
особенности образа жизни и ежедневные
задачи пользователей.
3

4.

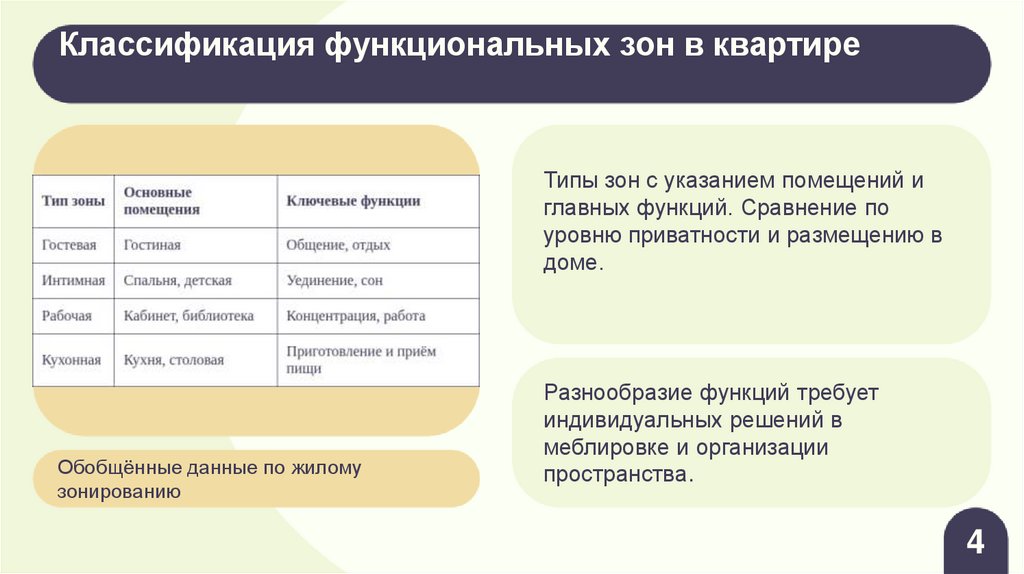

Классификация функциональных зон в квартире
Типы зон с указанием помещений и
главных функций. Сравнение по
уровню приватности и размещению в
доме.
Обобщённые данные по жилому
зонированию
Разнообразие функций требует
индивидуальных решений в
меблировке и организации
пространства.
4

5.

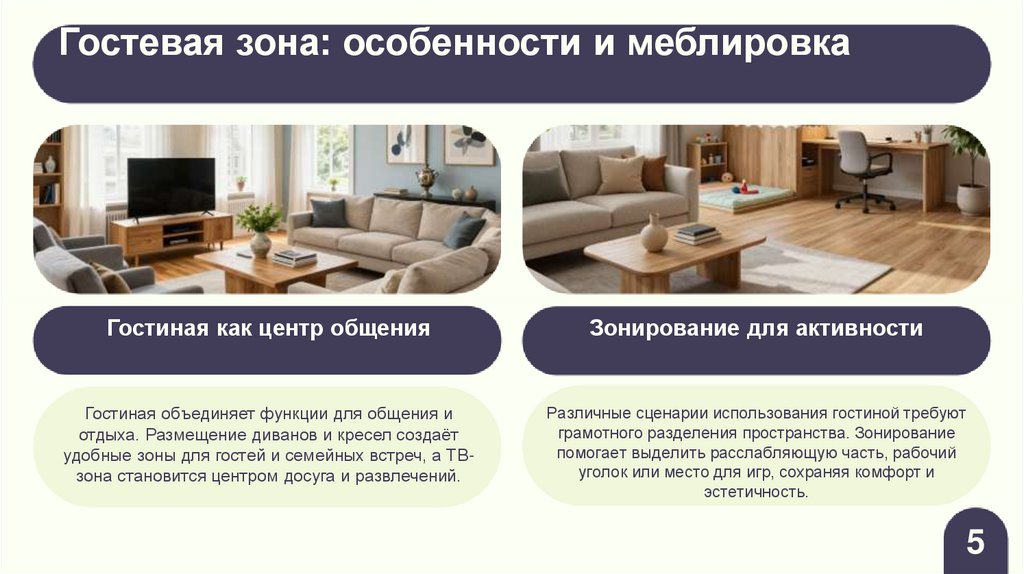

Гостевая зона: особенности и меблировка
Гостиная как центр общения
Зонирование для активности
Гостиная объединяет функции для общения и
отдыха. Размещение диванов и кресел создаёт
удобные зоны для гостей и семейных встреч, а ТВзона становится центром досуга и развлечений.
Различные сценарии использования гостиной требуют
грамотного разделения пространства. Зонирование
помогает выделить расслабляющую часть, рабочий
уголок или место для игр, сохраняя комфорт и
эстетичность.
5

6.

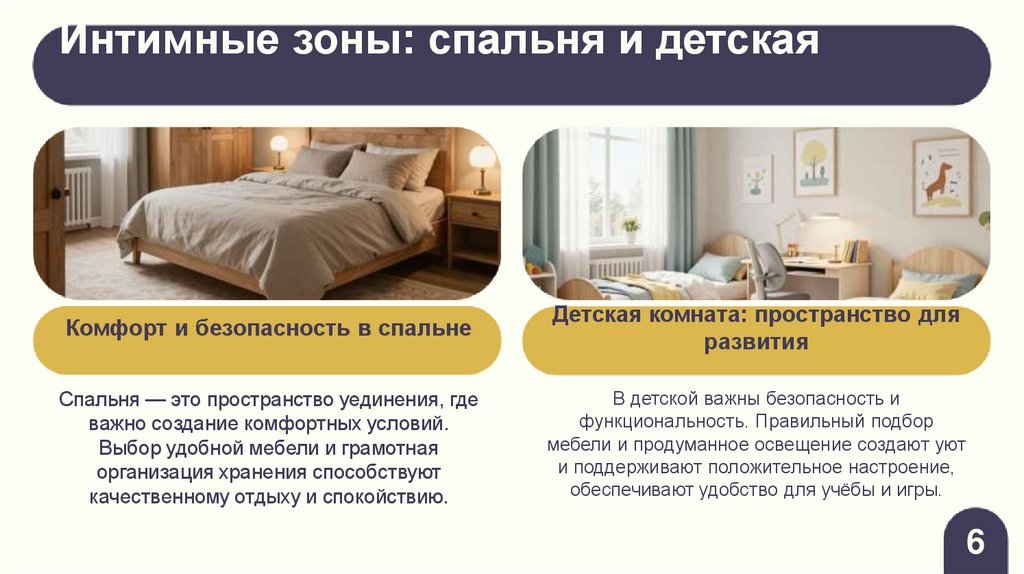

Интимные зоны: спальня и детская
Комфорт и безопасность в спальне
Детская комната: пространство для
развития
Спальня — это пространство уединения, где
важно создание комфортных условий.
Выбор удобной мебели и грамотная
организация хранения способствуют
качественному отдыху и спокойствию.
В детской важны безопасность и
функциональность. Правильный подбор
мебели и продуманное освещение создают уют
и поддерживают положительное настроение,
обеспечивают удобство для учёбы и игры.
6

7.

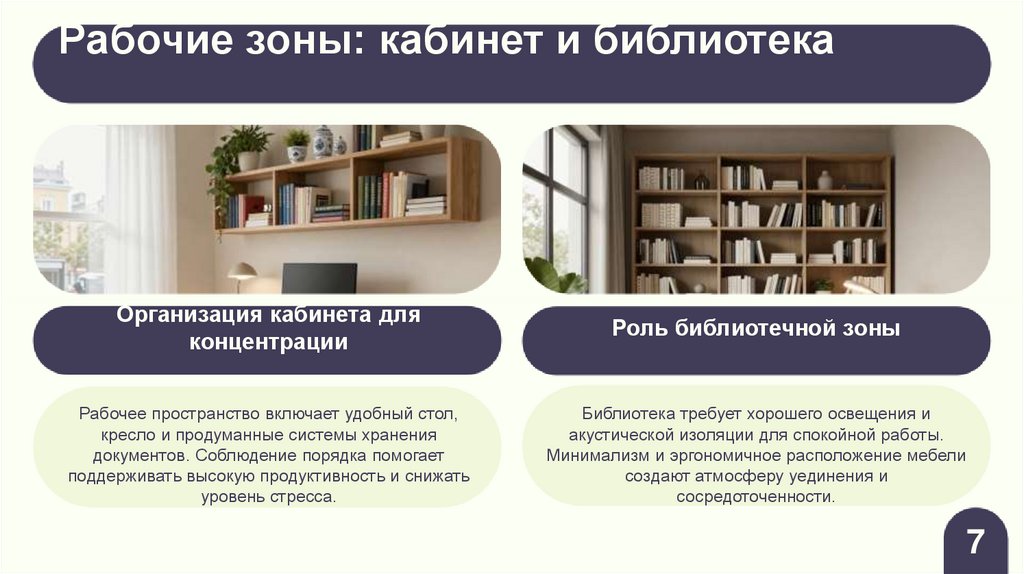

Рабочие зоны: кабинет и библиотека
Организация кабинета для
концентрации
Роль библиотечной зоны
Рабочее пространство включает удобный стол,
кресло и продуманные системы хранения
документов. Соблюдение порядка помогает
поддерживать высокую продуктивность и снижать
уровень стресса.
Библиотека требует хорошего освещения и
акустической изоляции для спокойной работы.
Минимализм и эргономичное расположение мебели
создают атмосферу уединения и
сосредоточенности.
7

8.

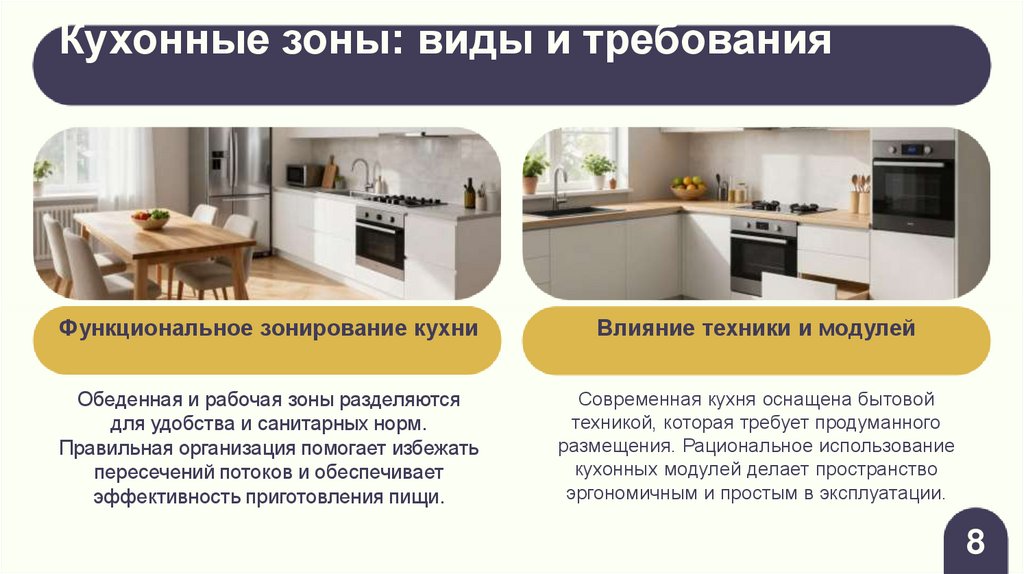

Кухонные зоны: виды и требования
Функциональное зонирование кухни
Влияние техники и модулей
Обеденная и рабочая зоны разделяются
для удобства и санитарных норм.
Правильная организация помогает избежать
пересечений потоков и обеспечивает
эффективность приготовления пищи.
Современная кухня оснащена бытовой
техникой, которая требует продуманного
размещения. Рациональное использование
кухонных модулей делает пространство
эргономичным и простым в эксплуатации.
8

9.

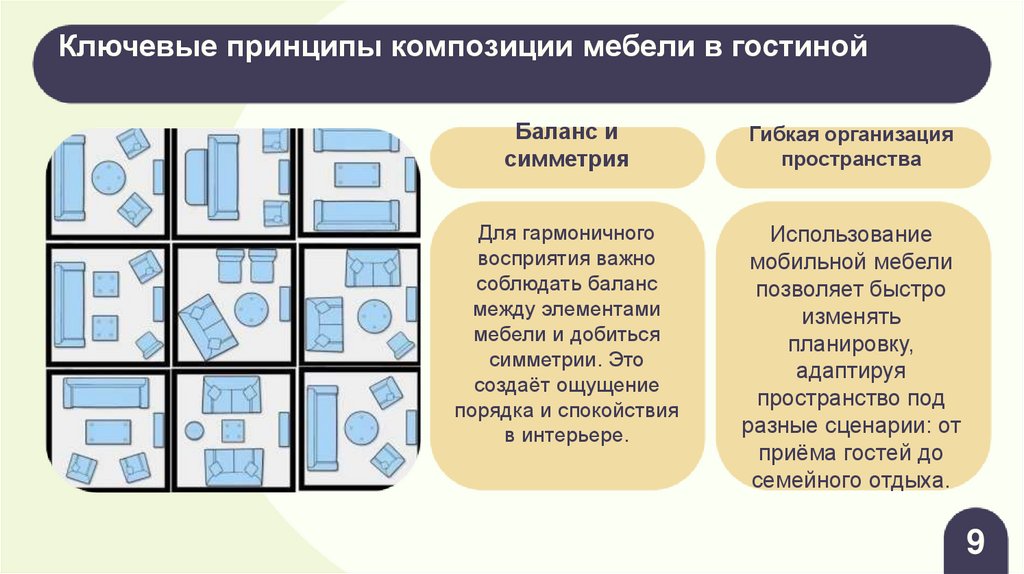

Ключевые принципы композиции мебели в гостиной
Баланс и
симметрия
Гибкая организация
пространства
Для гармоничного
восприятия важно
соблюдать баланс
между элементами
мебели и добиться
симметрии. Это
создаёт ощущение
порядка и спокойствия
в интерьере.
Использование
мобильной мебели
позволяет быстро
изменять
планировку,
адаптируя
пространство под
разные сценарии: от
приёма гостей до
семейного отдыха.
9

10.

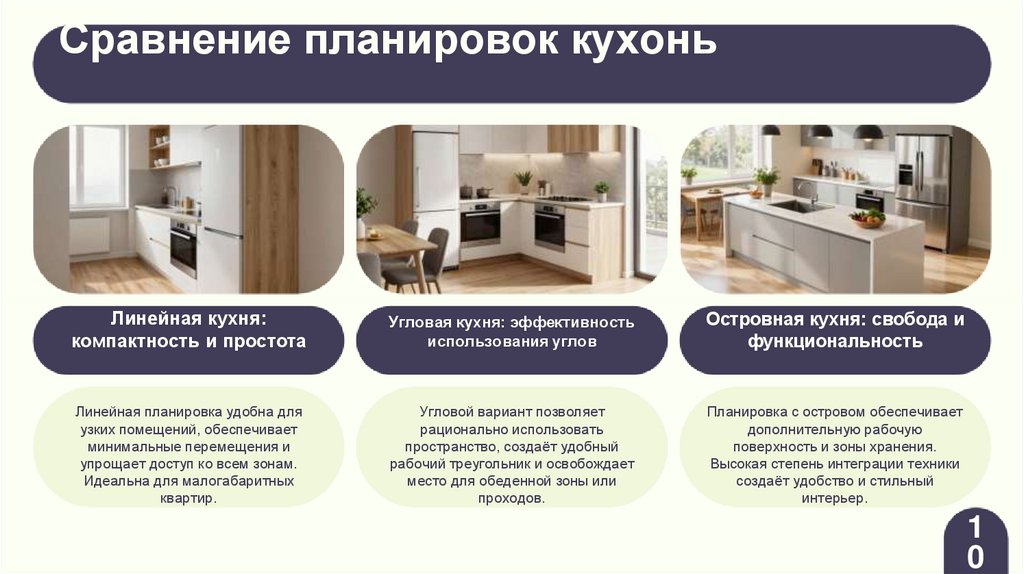

Сравнение планировок кухонь
Линейная кухня:
компактность и простота
Угловая кухня: эффективность
использования углов
Островная кухня: свобода и
функциональность
Линейная планировка удобна для
узких помещений, обеспечивает
минимальные перемещения и
упрощает доступ ко всем зонам.
Идеальна для малогабаритных
квартир.
Угловой вариант позволяет
рационально использовать
пространство, создаёт удобный
рабочий треугольник и освобождает
место для обеденной зоны или
проходов.
Планировка с островом обеспечивает
дополнительную рабочую
поверхность и зоны хранения.
Высокая степень интеграции техники
создаёт удобство и стильный
интерьер.
1
0

11.

Определение рабочего треугольника
Принцип формирования
рабочего треугольника
Последствия
несоблюдения принципа
Рабочий треугольник на
кухне образуется между
плитой, мойкой и
холодильником для
минимизации
перемещений при
готовке. Оптимальное
расстояние между этими
точками составляет от
1,2 до 2,7 метров, что
обеспечивает удобство
работы.
Нарушение этого принципа
приводит к излишним
переходам и быстрой
усталости пользователя.
Часто встречаются
примеры с слишком
большими или слишком
маленькими
расстояниями, что
ухудшает
функциональность
кухонного пространства.
1
1

12.

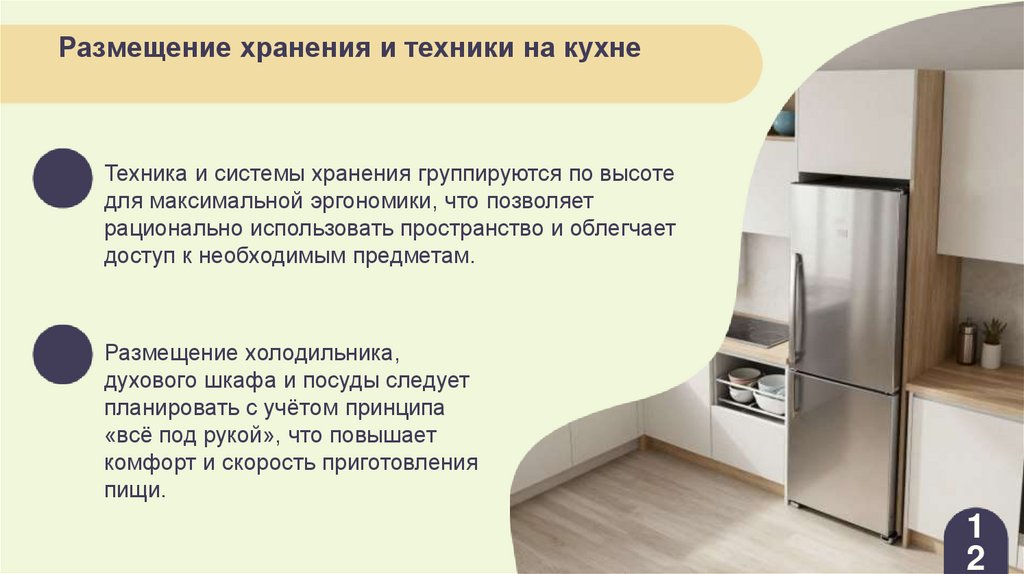

Размещение хранения и техники на кухне
Техника и системы хранения группируются по высоте
для максимальной эргономики, что позволяет
рационально использовать пространство и облегчает
доступ к необходимым предметам.
Размещение холодильника,
духового шкафа и посуды следует
планировать с учётом принципа
«всё под рукой», что повышает
комфорт и скорость приготовления
пищи.
1
2

13.

Инновации в организации кухонного пространства
Интеграция умной техники
Современные кухни всё чаще оснащаются
умными приборами, которые упрощают
процесс готовки и повышают
энергоэффективность. Взаимодействие
устройств через системы «умный дом»
становится стандартом.
Эстетика и экологичность
Минималистичные фасады и открытые полки
создают визуальную лёгкость. Использование
натуральных и экологичных материалов
поддерживает устойчивость и улучшает
микроклимат помещения.
1
3

14.

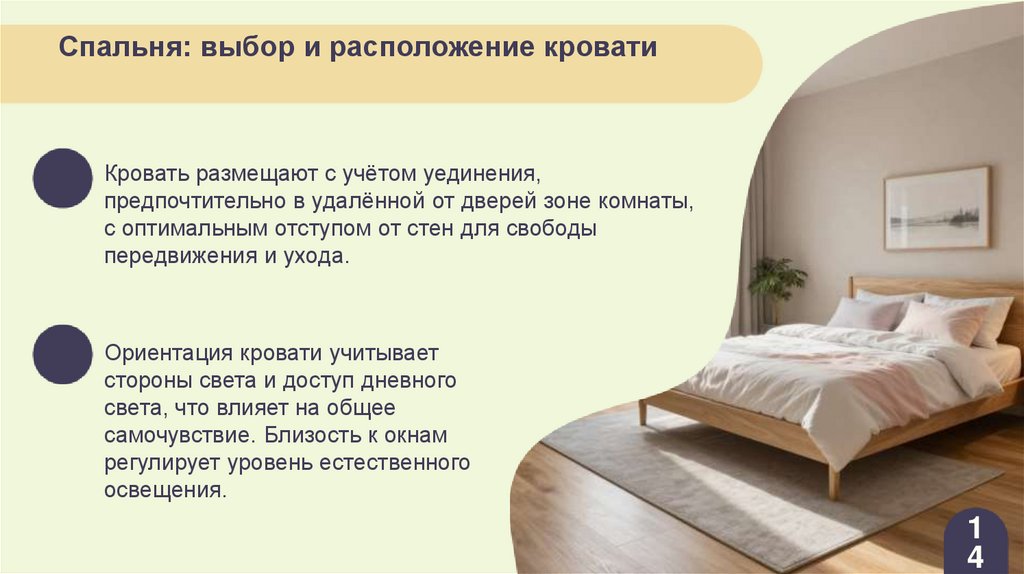

Спальня: выбор и расположение кровати
Кровать размещают с учётом уединения,
предпочтительно в удалённой от дверей зоне комнаты,
с оптимальным отступом от стен для свободы
передвижения и ухода.
Ориентация кровати учитывает
стороны света и доступ дневного
света, что влияет на общее
самочувствие. Близость к окнам
регулирует уровень естественного
освещения.
1
4

15.

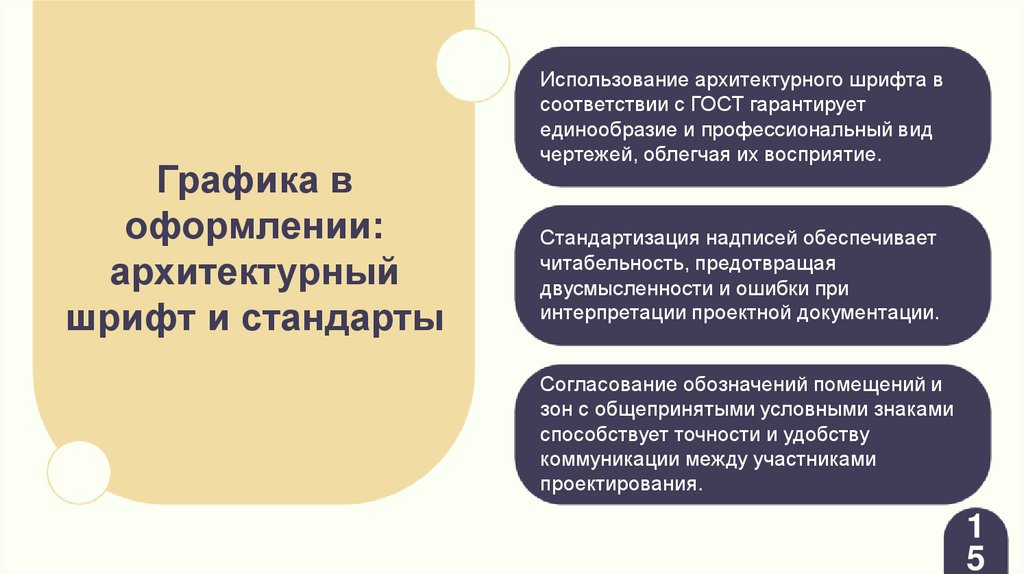

Графика в
оформлении:
архитектурный
шрифт и стандарты
Использование архитектурного шрифта в
соответствии с ГОСТ гарантирует
единообразие и профессиональный вид
чертежей, облегчая их восприятие.
Стандартизация надписей обеспечивает
читабельность, предотвращая
двусмысленности и ошибки при
интерпретации проектной документации.
Согласование обозначений помещений и
зон с общепринятыми условными знаками
способствует точности и удобству
коммуникации между участниками
проектирования.
1
5

16.

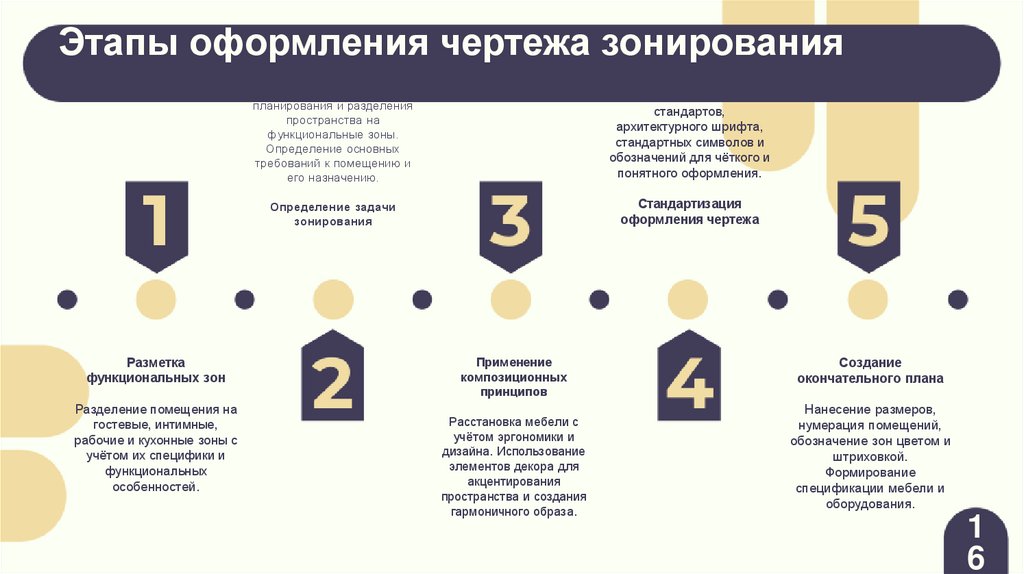

Этапы оформления чертежа зонирования
Разметка
функциональных зон
Разделение помещения на
гостевые, интимные,
рабочие и кухонные зоны с
учётом их специфики и
функциональных
особенностей.
Формулирование целей
планирования и разделения
пространства на
функциональные зоны.
Определение основных
требований к помещению и
его назначению.
Использование ГОСТ
стандартов,
архитектурного шрифта,
стандартных символов и
обозначений для чёткого и
понятного оформления.
Определение задачи
зонирования
Стандартизация
оформления чертежа
Применение
композиционных
принципов
Расстановка мебели с
учётом эргономики и
дизайна. Использование
элементов декора для
акцентирования
пространства и создания
гармоничного образа.
Создание
окончательного плана
Нанесение размеров,
нумерация помещений,
обозначение зон цветом и
штриховкой.
Формирование
спецификации мебели и
оборудования.
1
6

17.

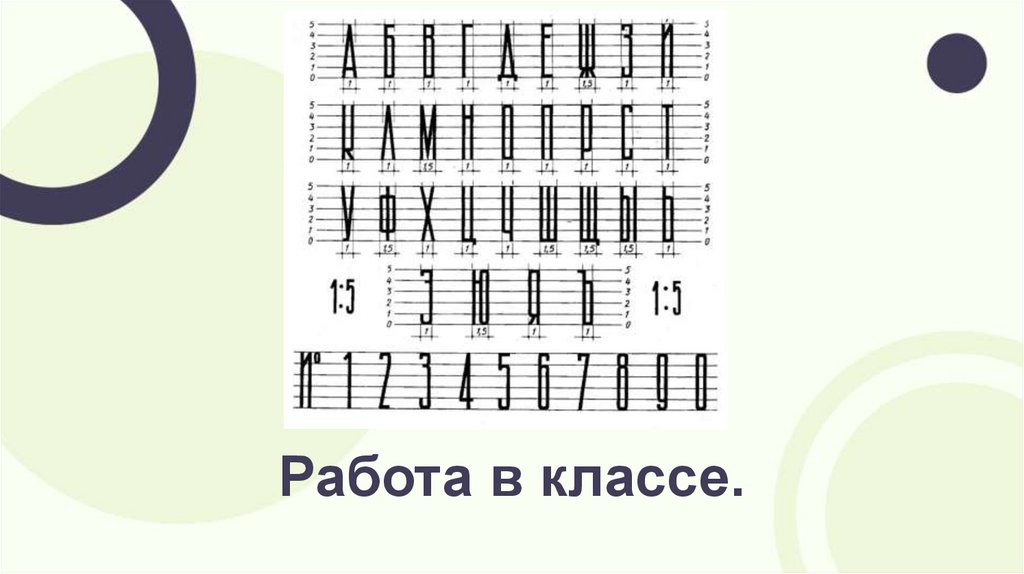

Работа в классе.

18.

Домашняя работа.
А.С. Пушкин
У лукоморья дуб зелёный
Из поэмы "Руслан и Людмила"
У лукоморья дуб зелёный;
Златая цепь на дубе том:
И днём и ночью кот учёный
Всё ходит по цепи кругом;
Идёт направо - песнь заводит,
Налево - сказку говорит.
Там чудеса: там леший бродит,
Русалка на ветвях сидит;
Там на неведомых дорожках
Следы невиданных зверей;
Избушка там на курьих ножках
Стоит без окон, без дверей;
Написать на миллиметровке фрагмент из стихотворения малым
архитектурным шрифтом.
