ООО НПО «ТехноНефть-проект

1. ООО НПО «ТехноНефть-проект

Новая техника для нефтяной и
газовой промышленности
Группа компаний
ООО НПО «Технонефть-проект»
г. Екатеринбург
т. 8 (343) 287-67-00
Сайт: www.tn-proekt.ru e-mail: tn-proekt@mail.ru
ООО Техмаш
г. Тюмень
тел. 8 (3452) 28-08-44

2.

ПРОДУКЦИЯ:
Клапаны КПК высокого давления
Клапаны КПК низкого давления
Клапаны ЭЦН
Клапаны сброса давления
Сальники СКВ
Манжеты МРУ

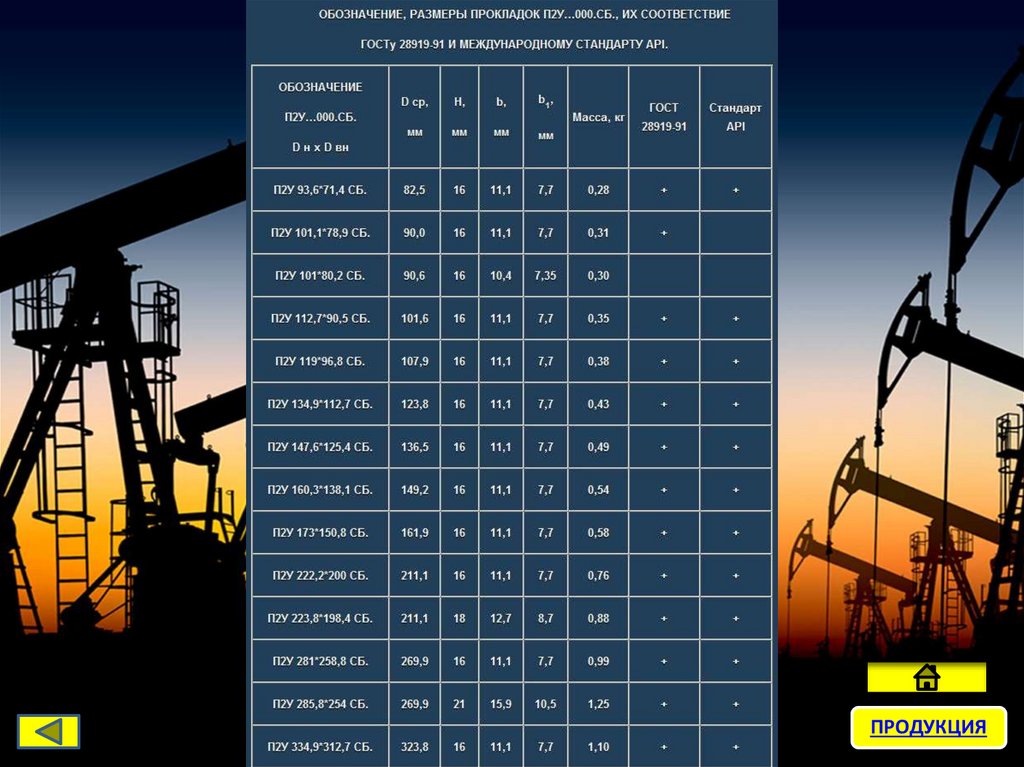

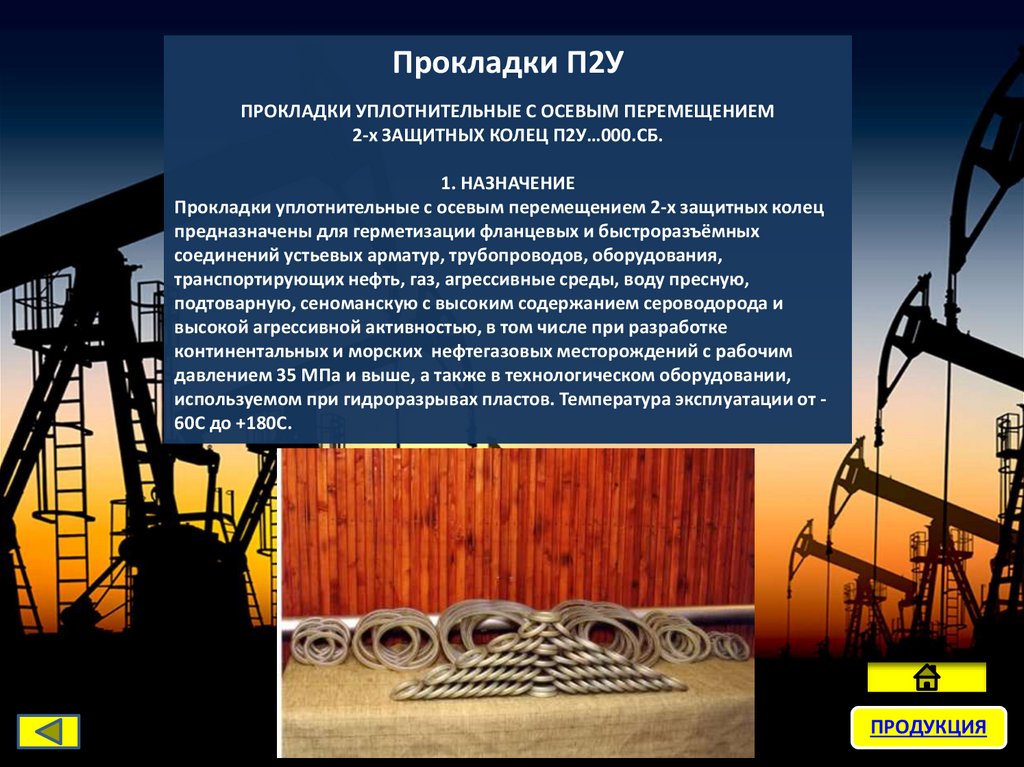

Прокладки П2У

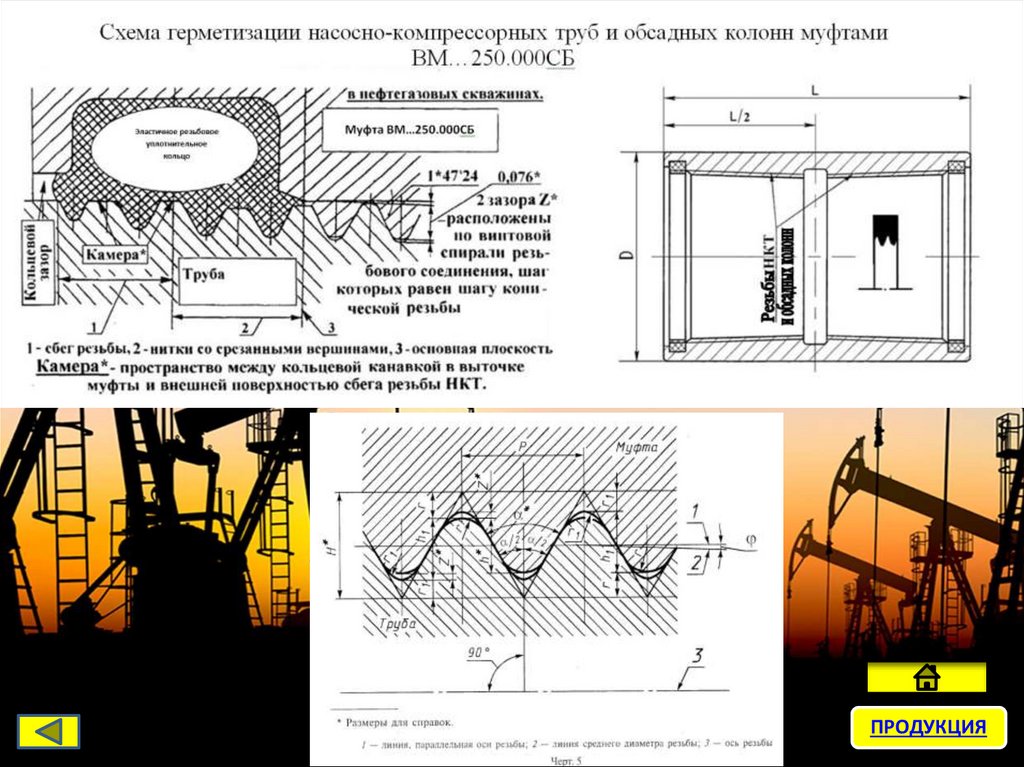

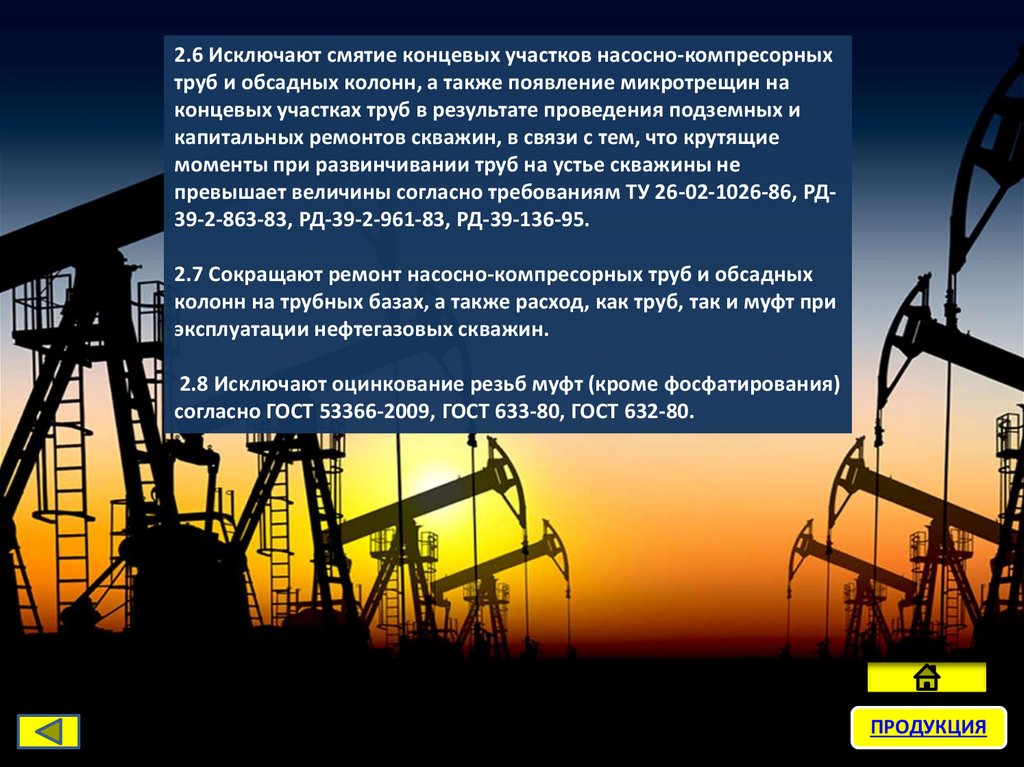

Муфты ВМ
Уплотнители

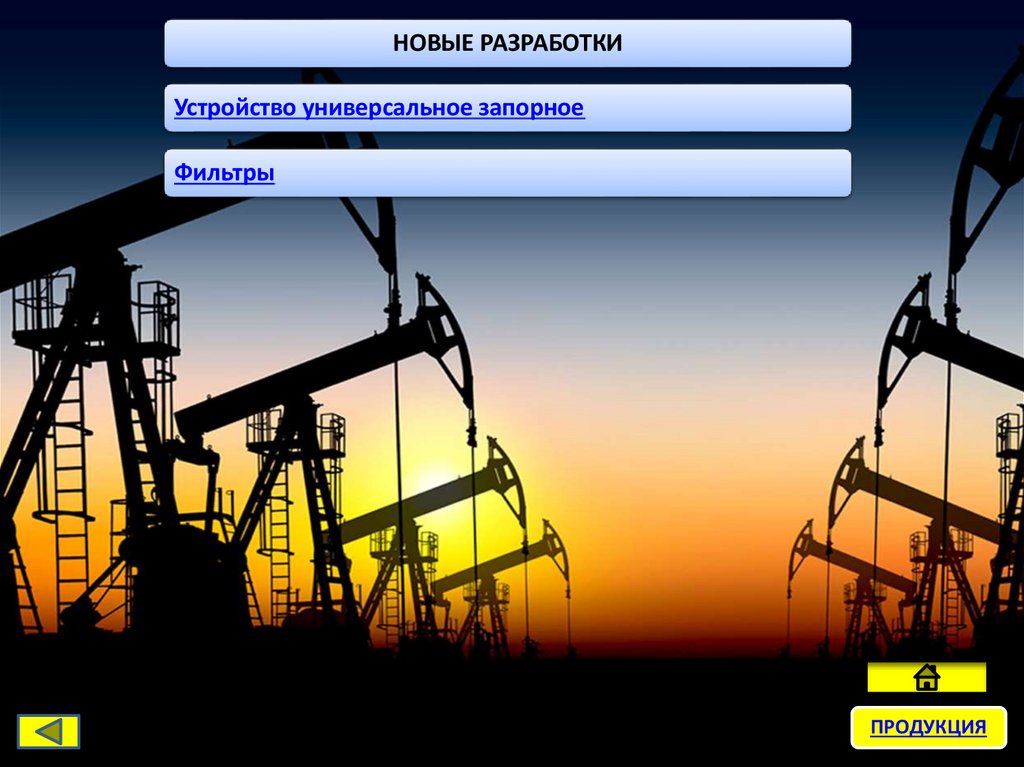

НОВЫЕ РАЗРАБОТКИ

3.

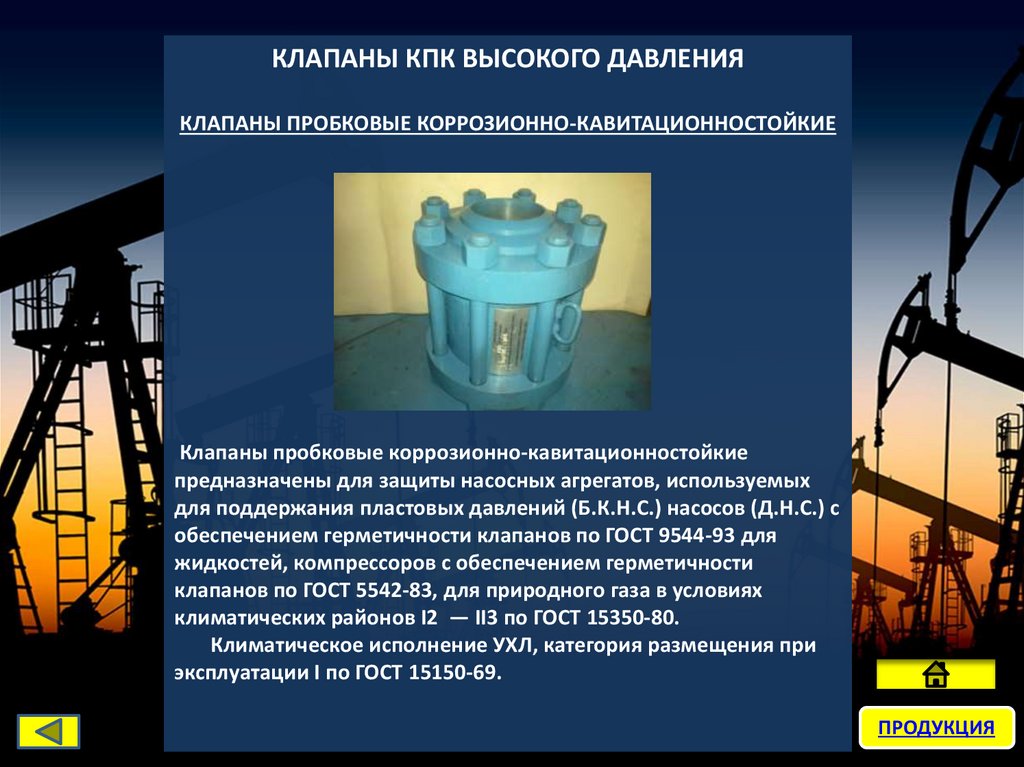

КЛАПАНЫ КПК ВЫСОКОГО ДАВЛЕНИЯ
КЛАПАНЫ ПРОБКОВЫЕ КОРРОЗИОННО-КАВИТАЦИОННОСТОЙКИЕ
Клапаны пробковые коррозионно-кавитационностойкие
предназначены для защиты насосных агрегатов, используемых
для поддержания пластовых давлений (Б.К.Н.С.) насосов (Д.Н.С.) с
обеспечением герметичности клапанов по ГОСТ 9544-93 для
жидкостей, компрессоров с обеспечением герметичности
клапанов по ГОСТ 5542-83, для природного газа в условиях
климатических районов I2 — II3 по ГОСТ 15350-80.
Климатическое исполнение УХЛ, категория размещения при
эксплуатации I по ГОСТ 15150-69.
ПРОДУКЦИЯ

4.

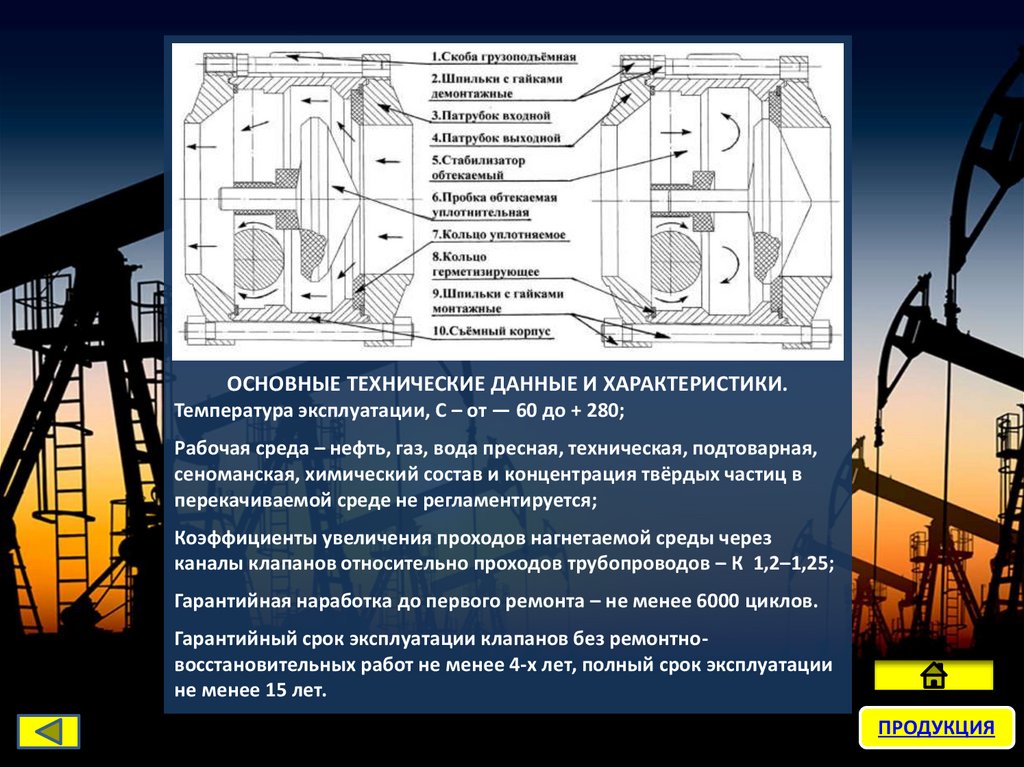

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ.
Температура эксплуатации, С – от — 60 до + 280;
Рабочая среда – нефть, газ, вода пресная, техническая, подтоварная,
сеноманская, химический состав и концентрация твёрдых частиц в
перекачиваемой среде не регламентируется;
Коэффициенты увеличения проходов нагнетаемой среды через
каналы клапанов относительно проходов трубопроводов – К 1,2–1,25;
Гарантийная наработка до первого ремонта – не менее 6000 циклов.
Гарантийный срок эксплуатации клапанов без ремонтновосстановительных работ не менее 4-х лет, полный срок эксплуатации
не менее 15 лет.
ПРОДУКЦИЯ

5.

ПРОДУКЦИЯ

6.

ПРОДУКЦИЯ

7.

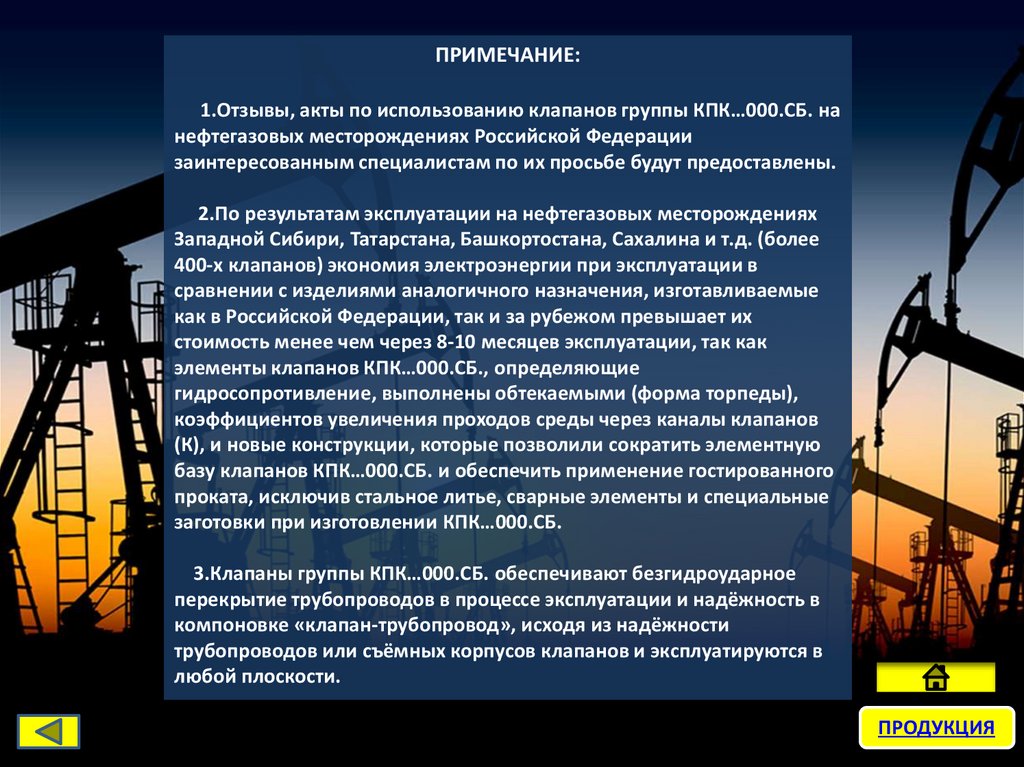

ПРИМЕЧАНИЕ:

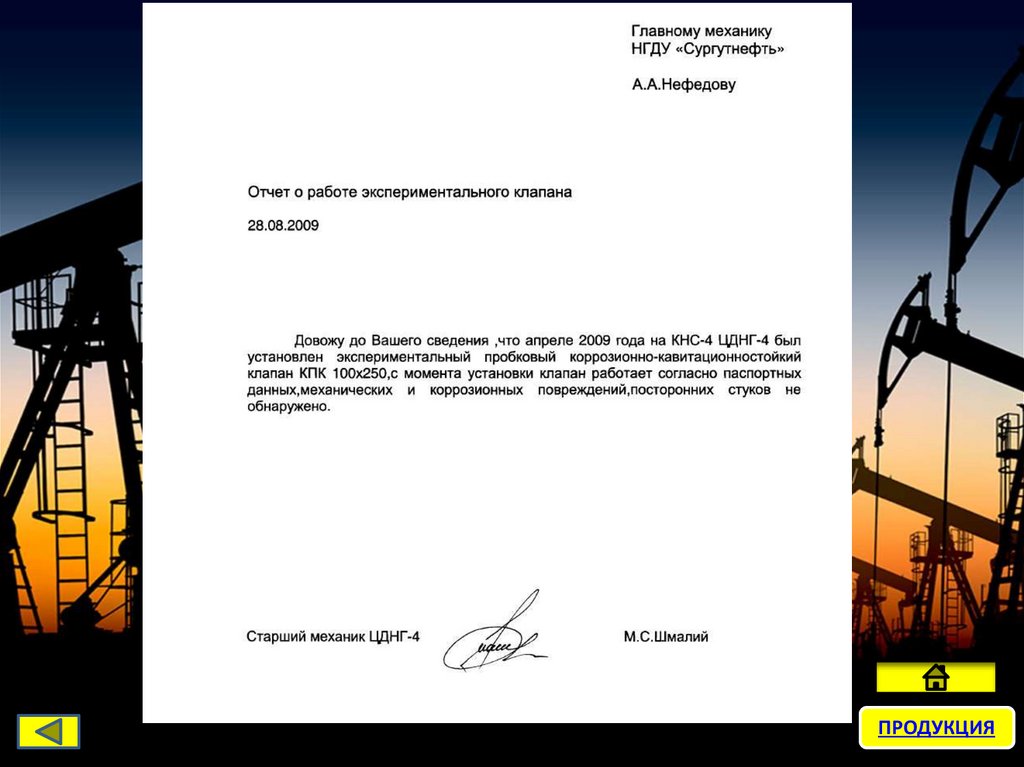

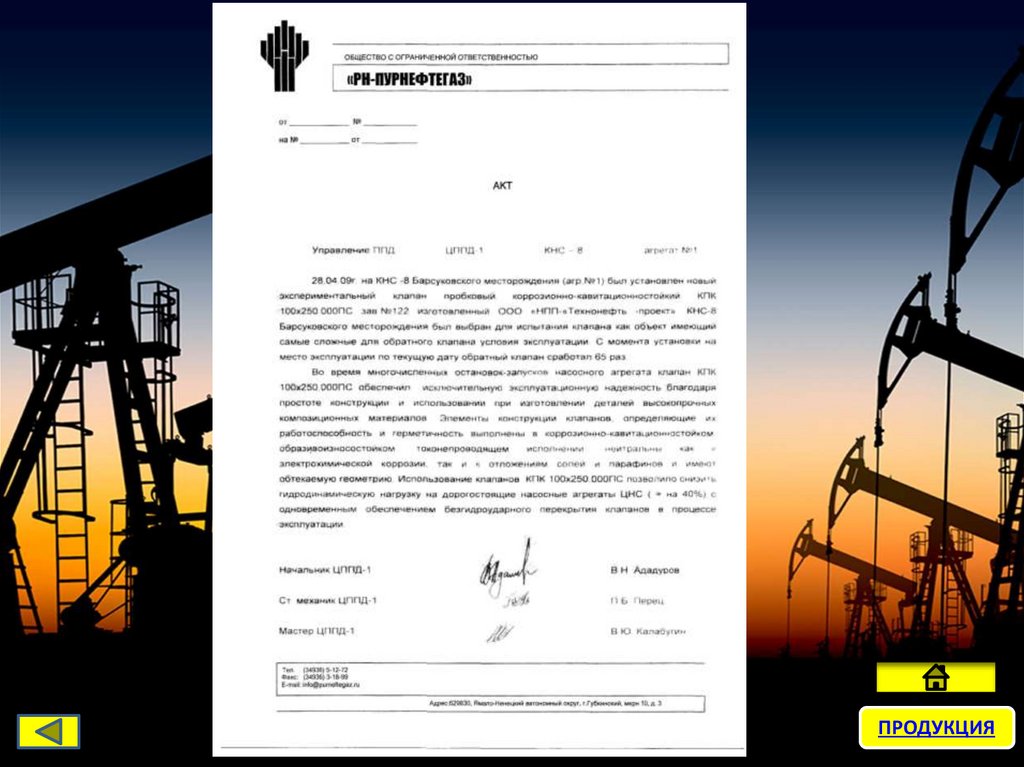

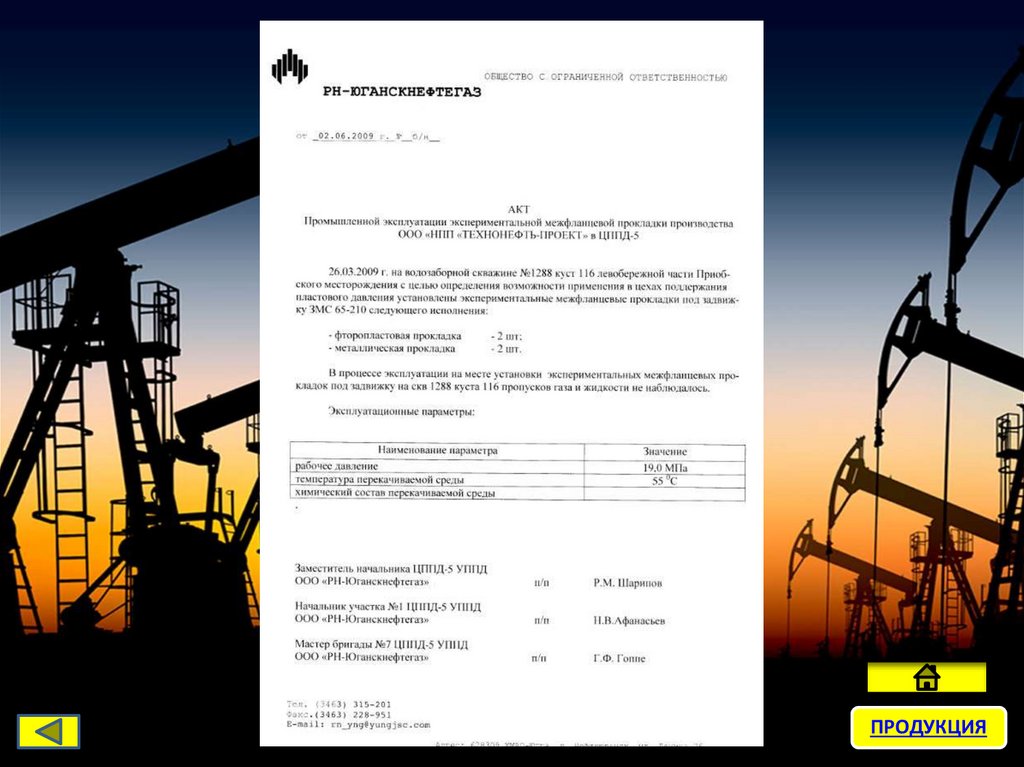

1.Отзывы, акты по использованию клапанов группы КПК…000.СБ. на
нефтегазовых месторождениях Российской Федерации
заинтересованным специалистам по их просьбе будут предоставлены.
2.По результатам эксплуатации на нефтегазовых месторождениях
Западной Сибири, Татарстана, Башкортостана, Сахалина и т.д. (более
400-х клапанов) экономия электроэнергии при эксплуатации в
сравнении с изделиями аналогичного назначения, изготавливаемые
как в Российской Федерации, так и за рубежом превышает их
стоимость менее чем через 8-10 месяцев эксплуатации, так как
элементы клапанов КПК…000.СБ., определяющие
гидросопротивление, выполнены обтекаемыми (форма торпеды),
коэффициентов увеличения проходов среды через каналы клапанов
(К), и новые конструкции, которые позволили сократить элементную
базу клапанов КПК…000.СБ. и обеспечить применение гостированного
проката, исключив стальное литье, сварные элементы и специальные
заготовки при изготовлении КПК…000.СБ.
3.Клапаны группы КПК…000.СБ. обеспечивают безгидроударное
перекрытие трубопроводов в процессе эксплуатации и надёжность в
компоновке «клапан-трубопровод», исходя из надёжности
трубопроводов или съёмных корпусов клапанов и эксплуатируются в
любой плоскости.
ПРОДУКЦИЯ

8.

ПРОДУКЦИЯ

9.

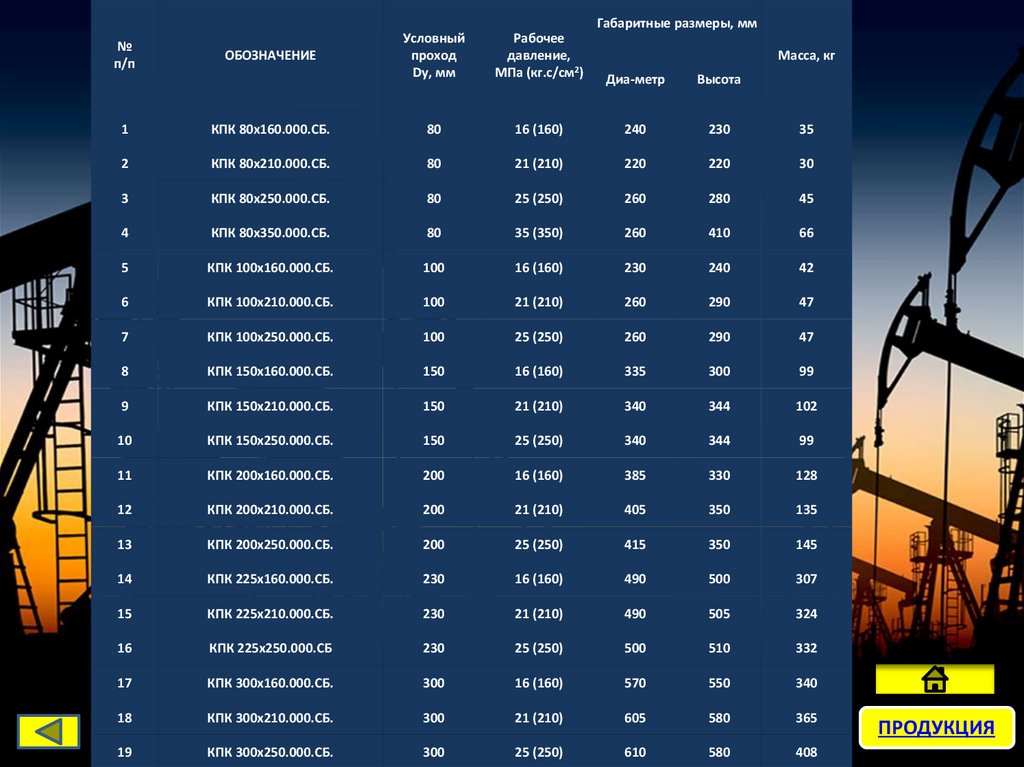

Габаритные размеры, мм
№
п/п
ОБОЗНАЧЕНИЕ
Условный
проход
Dy, мм
Рабочее
давление,
МПа (кг.с/см2)
Масса, кг
Диа-метр
Высота
1
КПК 80х160.000.СБ.
80
16 (160)
240
230
35
2
КПК 80х210.000.СБ.
80
21 (210)
220
220
30
3
КПК 80х250.000.СБ.
80
25 (250)
260
280
45
4
КПК 80х350.000.СБ.
80
35 (350)
260
410
66
5
КПК 100х160.000.СБ.
100
16 (160)
230
240
42
6
КПК 100х210.000.СБ.
100
21 (210)
260
290
47
7
КПК 100х250.000.СБ.
100
25 (250)
260
290
47
8
КПК 150х160.000.СБ.
150
16 (160)
335
300
99
9
КПК 150х210.000.СБ.
150
21 (210)
340
344
102
10
КПК 150х250.000.СБ.
150
25 (250)
340
344
99
11
КПК 200х160.000.СБ.
200
16 (160)
385
330
128
12
КПК 200х210.000.СБ.
200
21 (210)
405
350
135
13
КПК 200х250.000.СБ.
200
25 (250)
415
350
145
14
КПК 225х160.000.СБ.
230
16 (160)
490
500
307
15
КПК 225х210.000.СБ.
230
21 (210)
490
505
324
16
КПК 225х250.000.СБ
230
25 (250)
500
510
332
17
КПК 300х160.000.СБ.
300
16 (160)
570
550
340
18
КПК 300х210.000.СБ.
300
21 (210)
605
580
365
19
КПК 300х250.000.СБ.
300
25 (250)
610
580
408
ПРОДУКЦИЯ

10.

ПРОДУКЦИЯ

11.

ПРОДУКЦИЯ

12.

ПРОДУКЦИЯ

13.

ПРОДУКЦИЯ

14.

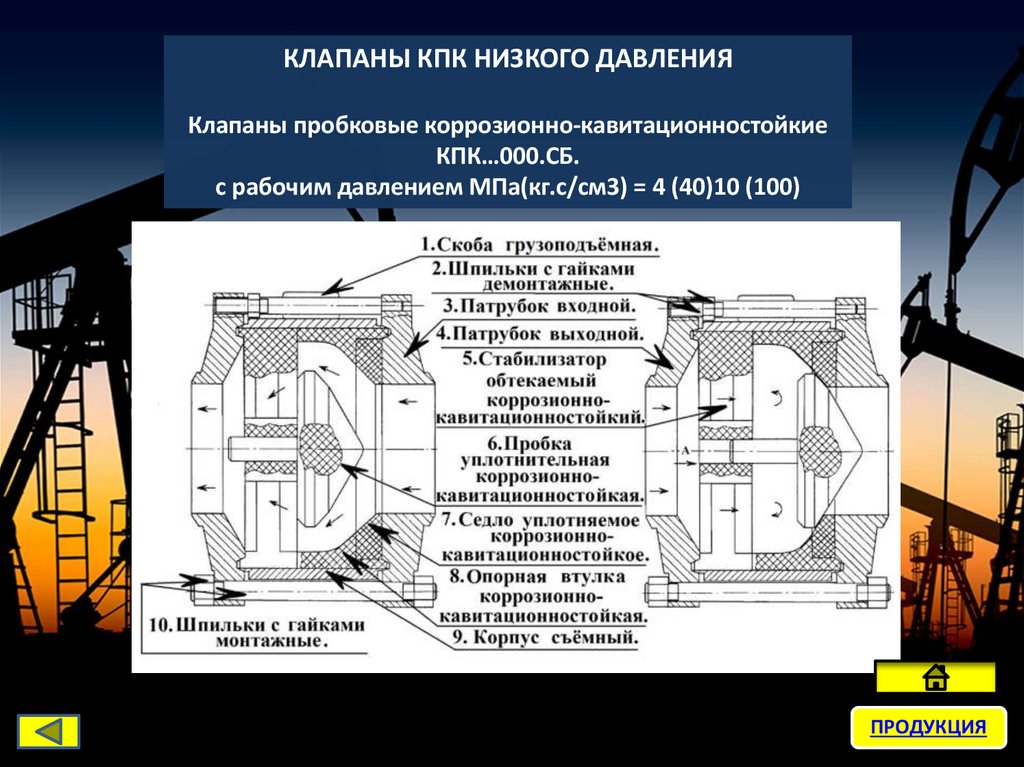

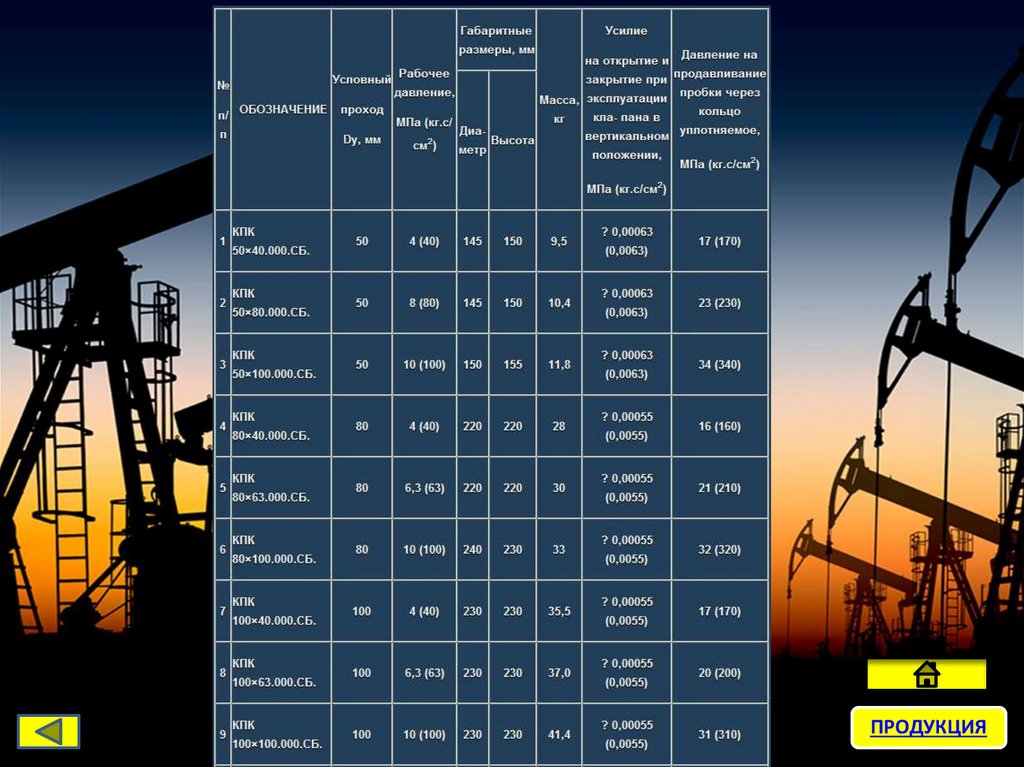

КЛАПАНЫ КПК НИЗКОГО ДАВЛЕНИЯ
Клапаны пробковые коррозионно-кавитационностойкие
КПК…000.СБ.
с рабочим давлением МПа(кг.с/см3) = 4 (40)10 (100)
ПРОДУКЦИЯ

15.

ПРОДУКЦИЯ

16.

ПРОДУКЦИЯ

17.

ПРОДУКЦИЯ

18.

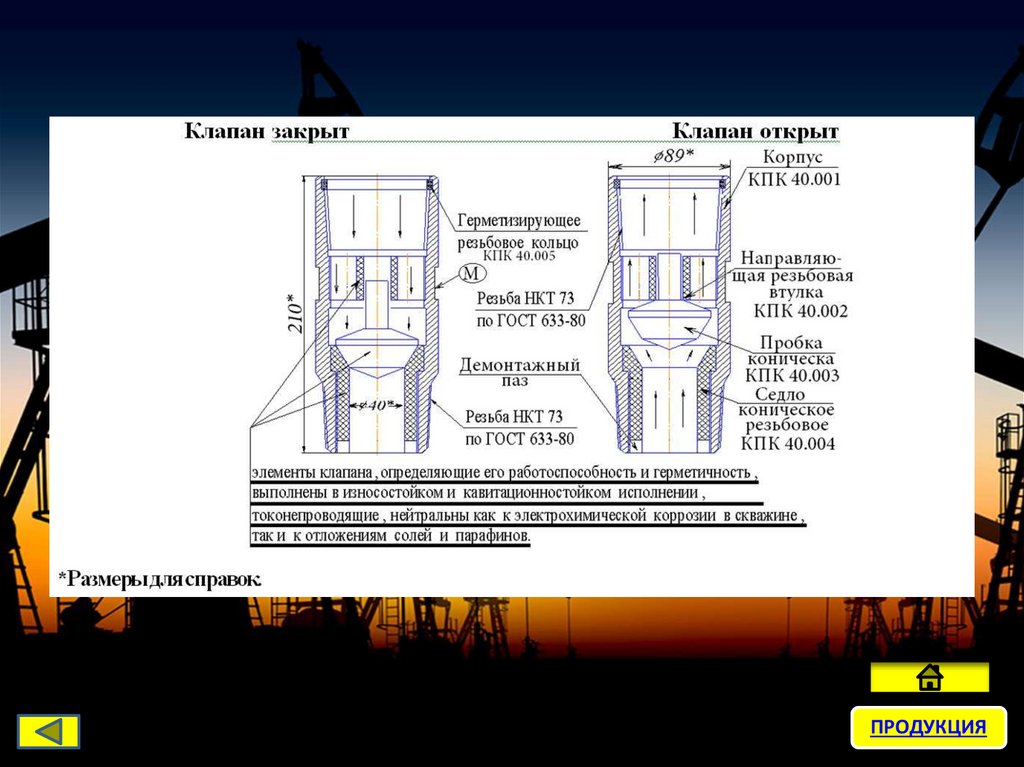

КЛАПАН ЭЦН
КЛАПАН ПРОБКОВЫЙ КОРРОЗИОННОКАВИТАЦИОННОСТОЙКИЙ
ДЛЯ ЗАЩИТЫ ЭЛЕКТРОЦЕНТРОБЕЖНЫХ НАСОСОВ В
СКВАЖИНЕ.
НАЗНАЧЕНИЕ.
Клапан КПК 40×350.000.СБ. предназначен, как для предохранения
электроцентробежных насосов в скважине, так и в качестве всасывающих
или нагнетательных клапанов штанговых насосов с введением
присоединительных элементов в конструкции.
ПРОДУКЦИЯ

19.

ПРОДУКЦИЯ

20.

ПРОДУКЦИЯ

21.

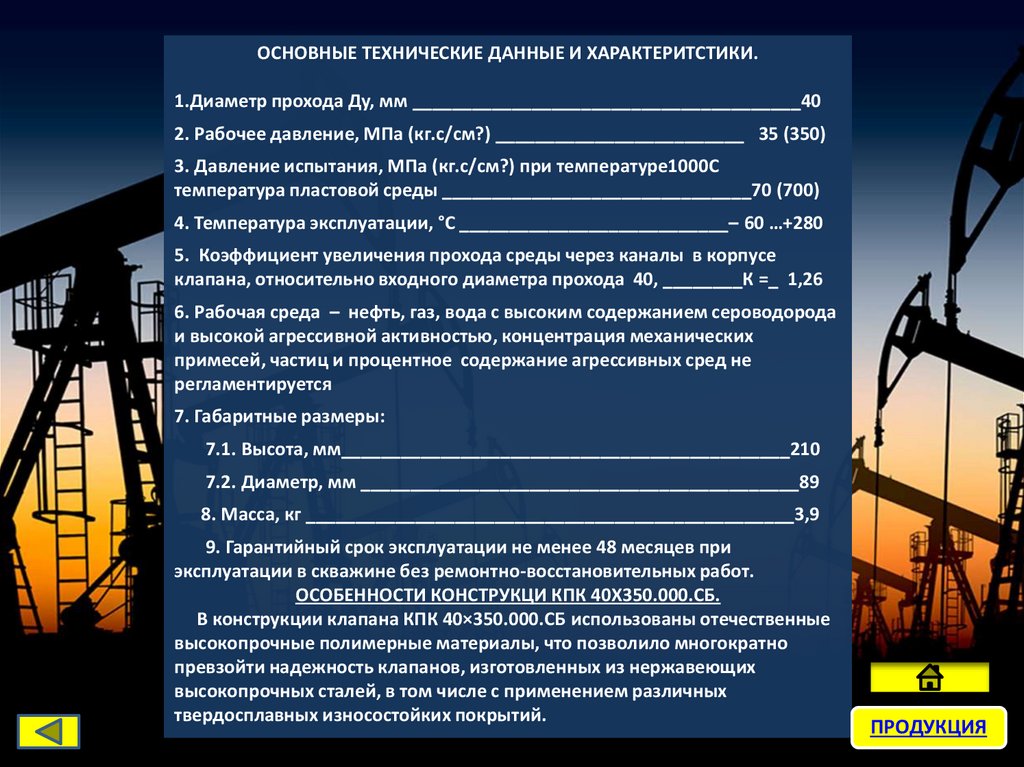

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИТСТИКИ.
1.Диаметр прохода Ду, мм _______________________________________40
2. Рабочее давление, МПа (кг.с/см?) _________________________ 35 (350)
3. Давление испытания, МПа (кг.с/см?) при температуре1000С
температура пластовой среды _______________________________70 (700)
4. Температура эксплуатации, °С ___________________________– 60 …+280
5. Коэффициент увеличения прохода среды через каналы в корпусе
клапана, относительно входного диаметра прохода 40, ________К =_ 1,26
6. Рабочая среда – нефть, газ, вода с высоким содержанием сероводорода
и высокой агрессивной активностью, концентрация механических
примесей, частиц и процентное содержание агрессивных сред не
регламентируется
7. Габаритные размеры:
7.1. Высота, мм_____________________________________________210
7.2. Диаметр, мм ____________________________________________89
8. Масса, кг _________________________________________________3,9
9. Гарантийный срок эксплуатации не менее 48 месяцев при
эксплуатации в скважине без ремонтно-восстановительных работ.
ОСОБЕННОСТИ КОНСТРУКЦИ КПК 40Х350.000.СБ.
В конструкции клапана КПК 40×350.000.СБ использованы отечественные
высокопрочные полимерные материалы, что позволило многократно
превзойти надежность клапанов, изготовленных из нержавеющих
высокопрочных сталей, в том числе с применением различных
твердосплавных износостойких покрытий.
ПРОДУКЦИЯ

22.

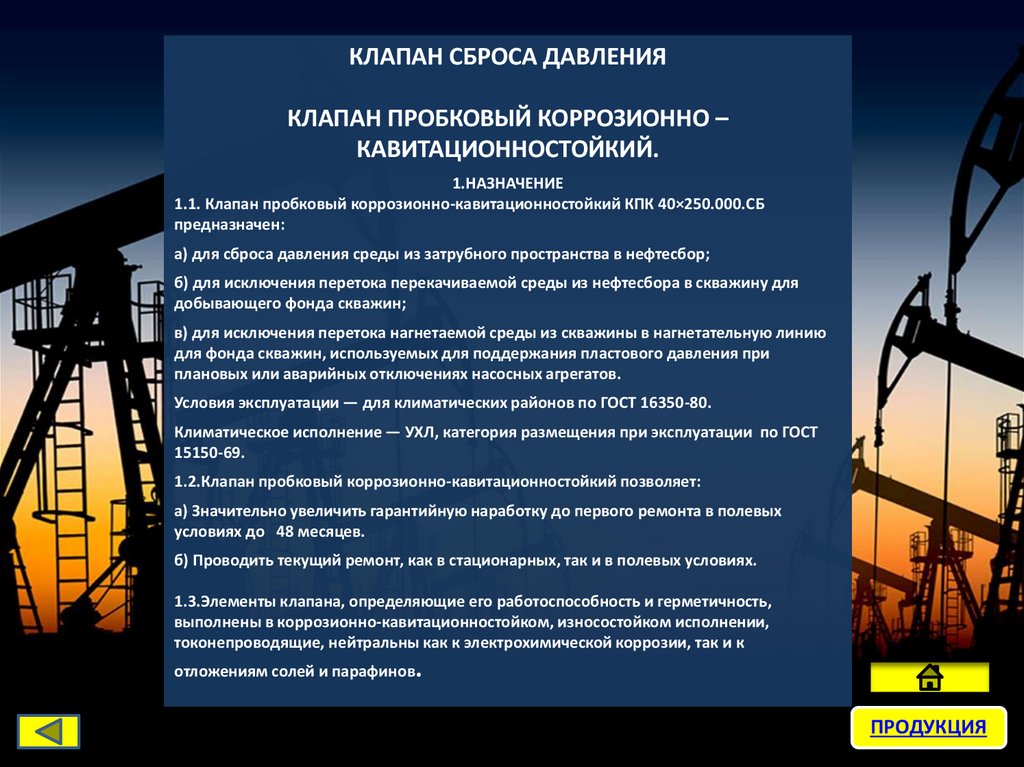

КЛАПАН СБРОСА ДАВЛЕНИЯ
КЛАПАН ПРОБКОВЫЙ КОРРОЗИОННО –
КАВИТАЦИОННОСТОЙКИЙ.
1.НАЗНАЧЕНИЕ
1.1. Клапан пробковый коррозионно-кавитационностойкий КПК 40×250.000.СБ
предназначен:
а) для сброса давления среды из затрубного пространства в нефтесбор;
б) для исключения перетока перекачиваемой среды из нефтесбора в скважину для
добывающего фонда скважин;
в) для исключения перетока нагнетаемой среды из скважины в нагнетательную линию
для фонда скважин, используемых для поддержания пластового давления при
плановых или аварийных отключениях насосных агрегатов.
Условия эксплуатации — для климатических районов по ГОСТ 16350-80.
Климатическое исполнение — УХЛ, категория размещения при эксплуатации по ГОСТ
15150-69.
1.2.Клапан пробковый коррозионно-кавитационностойкий позволяет:
а) Значительно увеличить гарантийную наработку до первого ремонта в полевых
условиях до 48 месяцев.
б) Проводить текущий ремонт, как в стационарных, так и в полевых условиях.
1.3.Элементы клапана, определяющие его работоспособность и герметичность,
выполнены в коррозионно-кавитационностойком, износостойком исполнении,
токонепроводящие, нейтральны как к электрохимической коррозии, так и к
отложениям солей и парафинов.
ПРОДУКЦИЯ

23.

ПРОДУКЦИЯ

24.

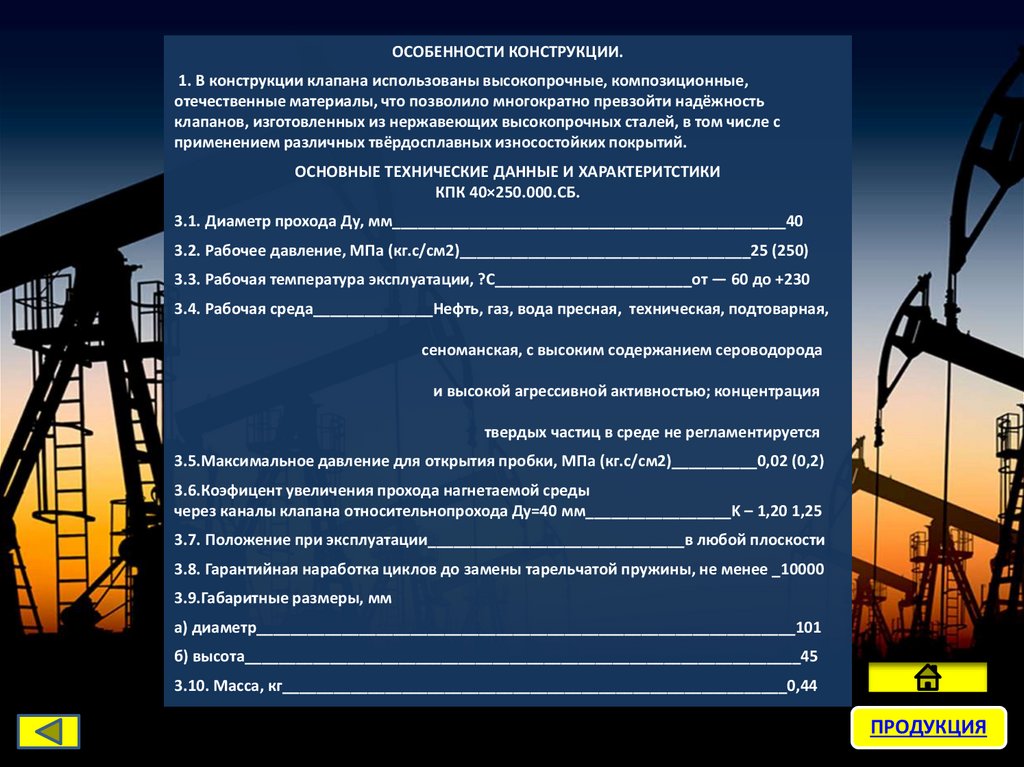

ОСОБЕННОСТИ КОНСТРУКЦИИ.
1. В конструкции клапана использованы высокопрочные, композиционные,
отечественные материалы, что позволило многократно превзойти надёжность
клапанов, изготовленных из нержавеющих высокопрочных сталей, в том числе с
применением различных твёрдосплавных износостойких покрытий.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИТСТИКИ
КПК 40×250.000.СБ.
3.1. Диаметр прохода Ду, мм______________________________________________40
3.2. Рабочее давление, МПа (кг.с/см2)__________________________________25 (250)
3.3. Рабочая температура эксплуатации, ?С_______________________от — 60 до +230
3.4. Рабочая среда______________Нефть, газ, вода пресная, техническая, подтоварная,
сеноманская, с высоким содержанием сероводорода
и высокой агрессивной активностью; концентрация
твердых частиц в среде не регламентируется
3.5.Максимальное давление для открытия пробки, МПа (кг.с/см2)__________0,02 (0,2)
3.6.Коэфицент увеличения прохода нагнетаемой среды
через каналы клапана относительнопрохода Ду=40 мм_________________K – 1,20 1,25
3.7. Положение при эксплуатации______________________________в любой плоскости
3.8. Гарантийная наработка циклов до замены тарельчатой пружины, не менее _10000
3.9.Габаритные размеры, мм
а) диаметр_______________________________________________________________101
б) высота_________________________________________________________________45
3.10. Масса, кг___________________________________________________________0,44
ПРОДУКЦИЯ

25.

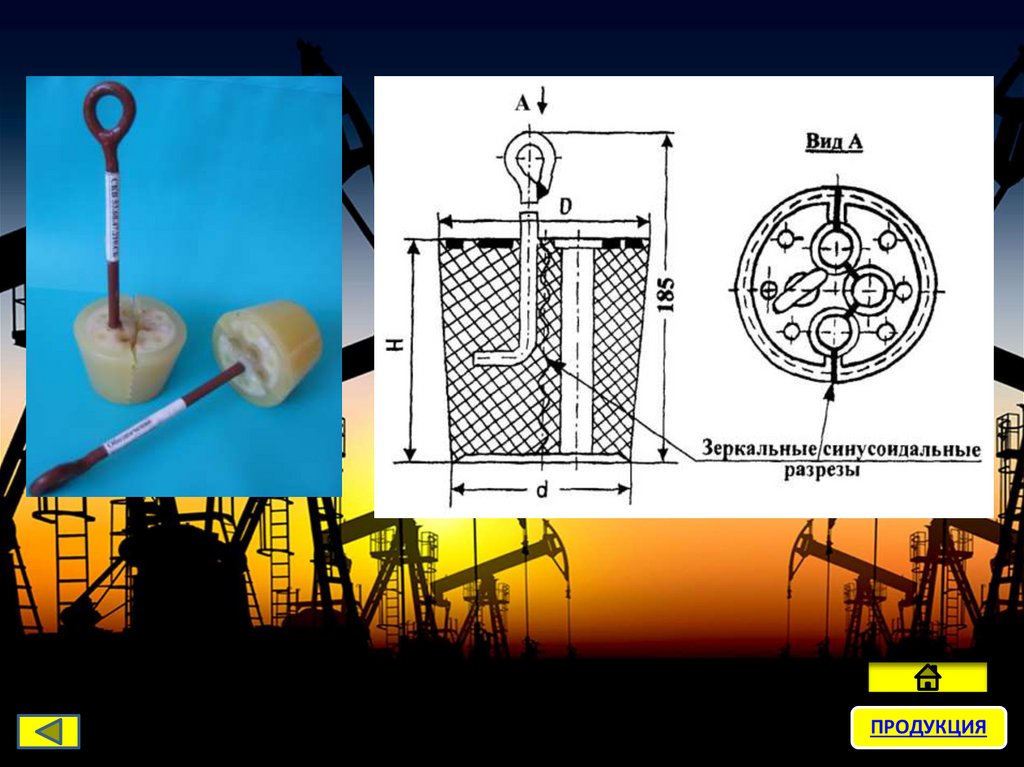

Сальники СКВ
САЛЬНИКИ КАБЕЛЬНЫХ ВВОДОВ С ЗЕРКАЛЬНЫМИ
СИНУСОИДАЛЬНЫМИ РАЗРЕЗАМИ
ДЛЯ КОНИЧЕСКОЙ ГЕОМЕТРИИ КАМЕРЫ СКВ…210.000.СБ.
ПРЕДНАЗНАЧЕНЫ
Для одновременной герметизации жил кабеля, конических поверхностей корпусов
кабельных вводов, взаимодействующих с наружной поверхностью сальника кабельного
ввода, устьевых арматур, оснащённых Э.Ц.Н.
ОСОБЕННОСТИ КОНСТРУКЦИИ СКВ…210.000.СБ .
Наличие зеркальных синусоидальных разрезов совместно с использованием
полимерных материалов согласно техническому решению на основании патента

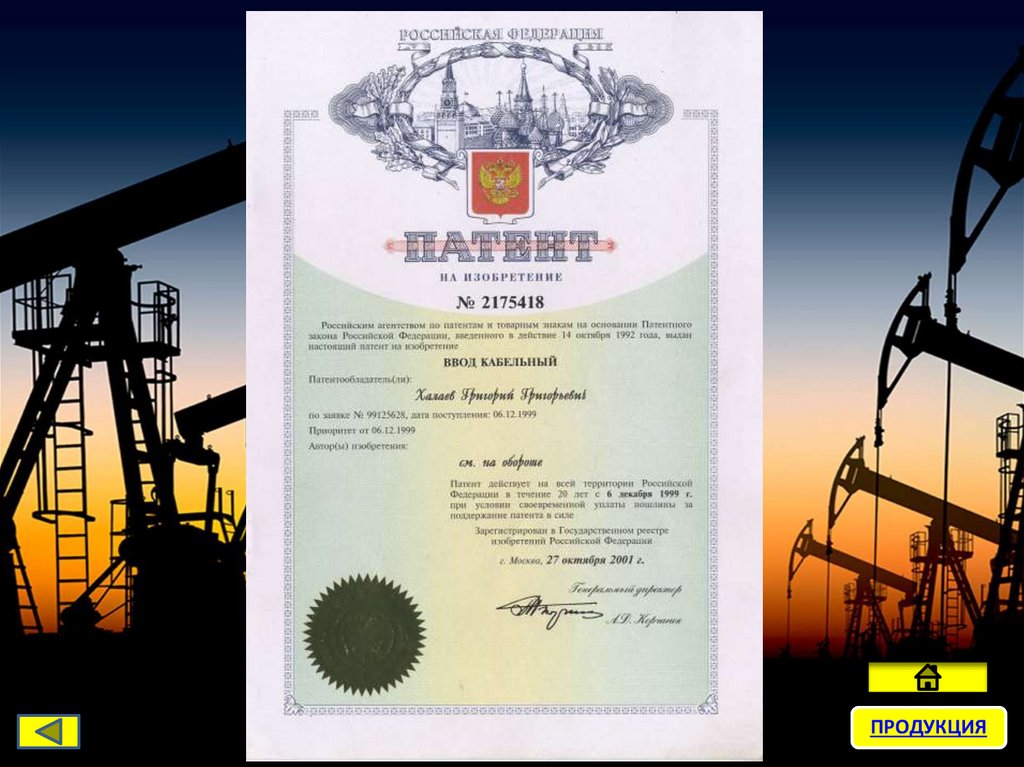

Российской Федерации № 2175418 «Ввод кабельный» и техническим условиям ТУ 3660001-31101970-02 «Сальники кабельного ввода» позволило:
-обеспечить надёжную герметизацию кабельного ввода, особенно при эксплуатации
скважин, оснащённых Э.Ц.Н. в зимнее время.
-удобство выполнения демонтажных операций при выполнении ремонтных работ на
скважинах.
-многократность использования.
ПРОДУКЦИЯ

26.

ПРОДУКЦИЯ

27.

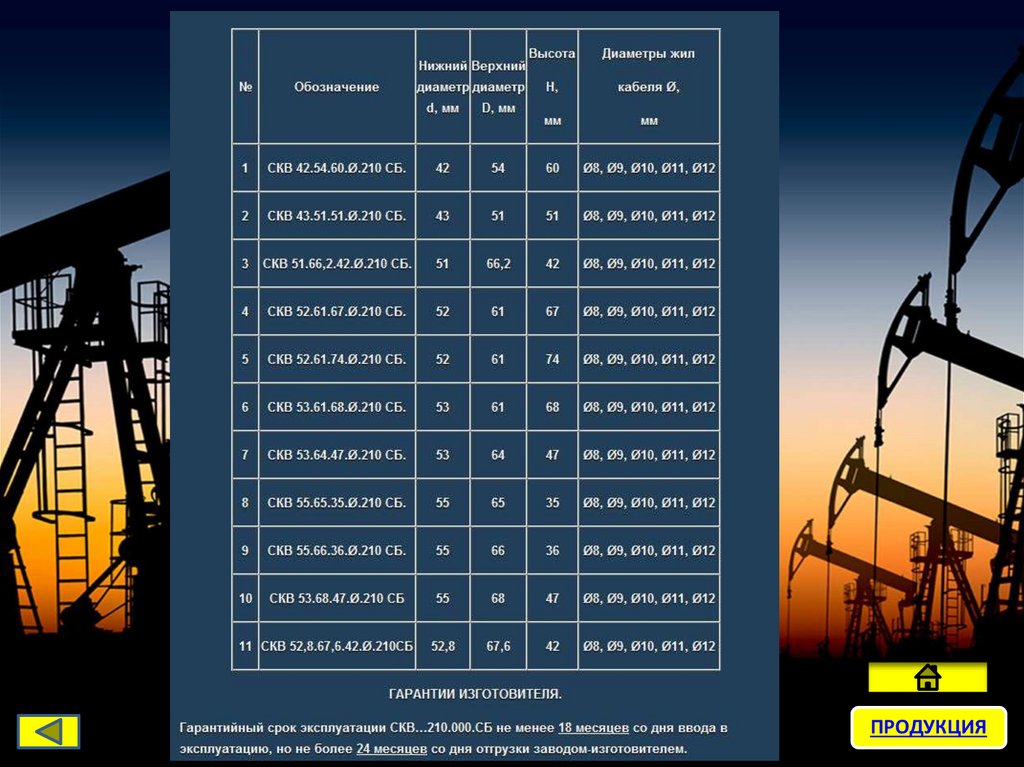

ПРОДУКЦИЯ

28.

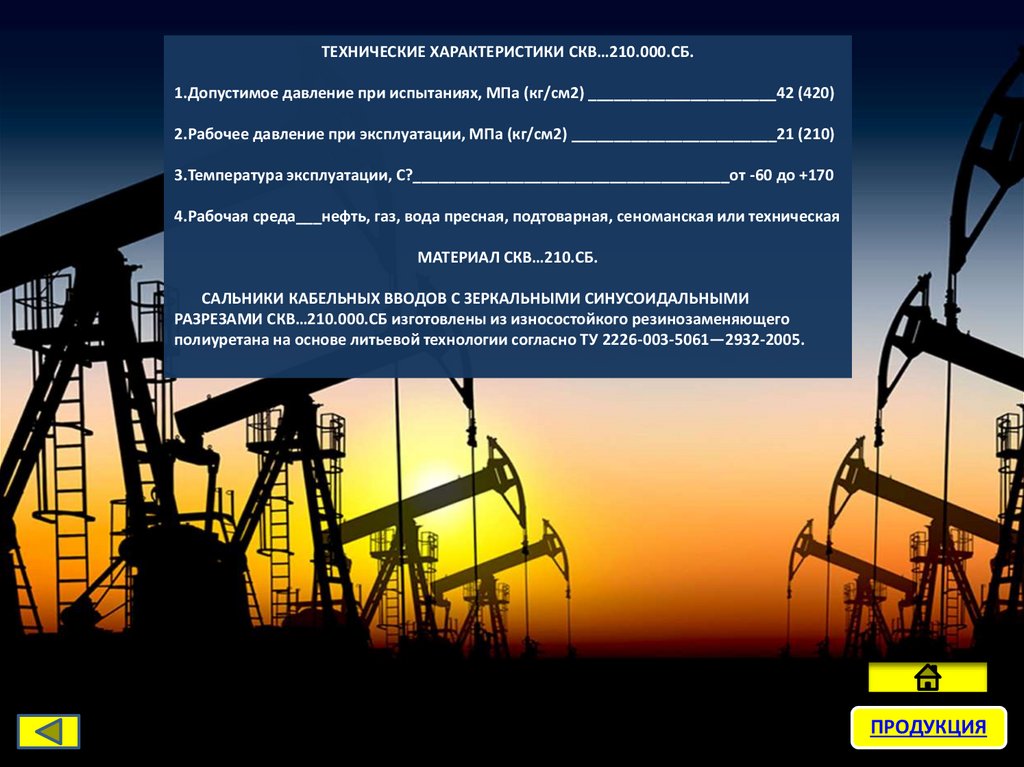

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКВ…210.000.СБ.
1.Допустимое давление при испытаниях, МПа (кг/см2) ______________________42 (420)
2.Рабочее давление при эксплуатации, МПа (кг/см2) ________________________21 (210)
3.Температура эксплуатации, С?_____________________________________от -60 до +170
4.Рабочая среда___нефть, газ, вода пресная, подтоварная, сеноманская или техническая
МАТЕРИАЛ СКВ…210.СБ.
САЛЬНИКИ КАБЕЛЬНЫХ ВВОДОВ С ЗЕРКАЛЬНЫМИ СИНУСОИДАЛЬНЫМИ
РАЗРЕЗАМИ СКВ…210.000.СБ изготовлены из износостойкого резинозаменяющего
полиуретана на основе литьевой технологии согласно ТУ 2226-003-5061—2932-2005.
ПРОДУКЦИЯ

29.

ПРОДУКЦИЯ

30.

ПРОДУКЦИЯ

31.

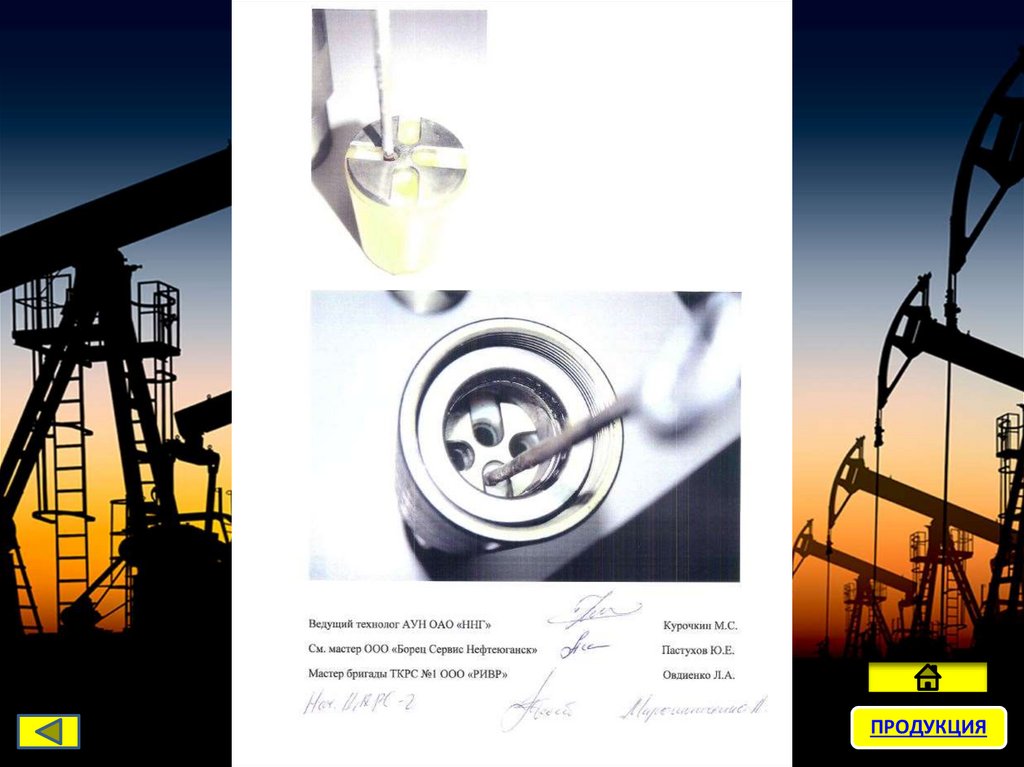

ПРОДУКЦИЯ

32.

ПРОДУКЦИЯ

33.

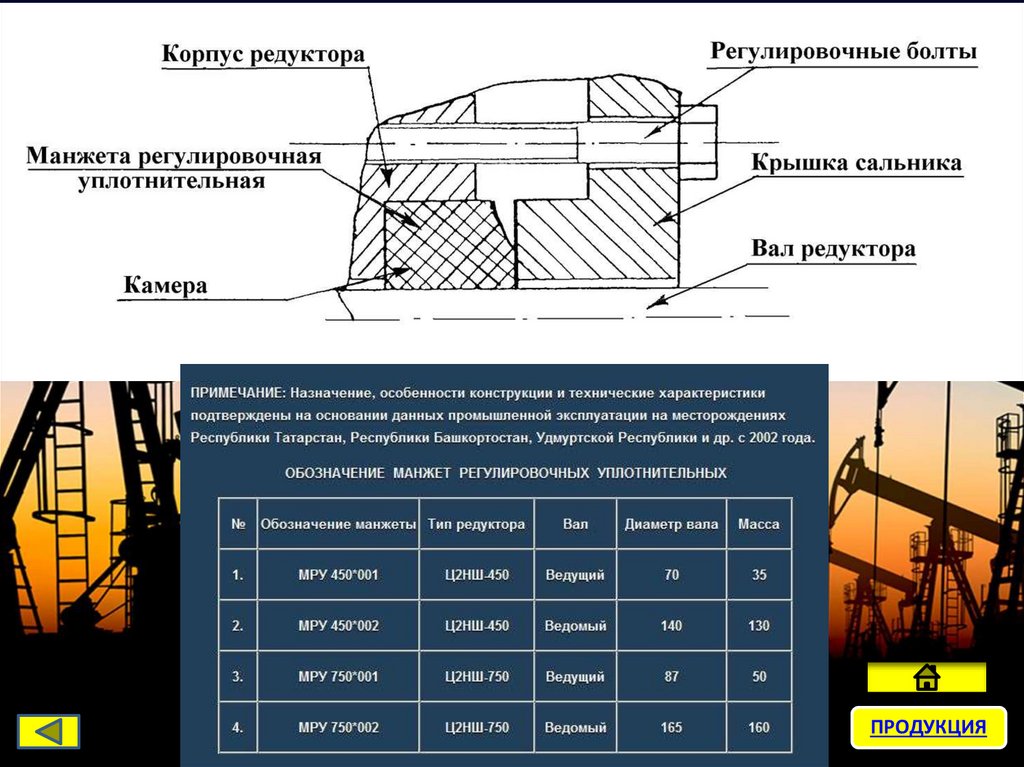

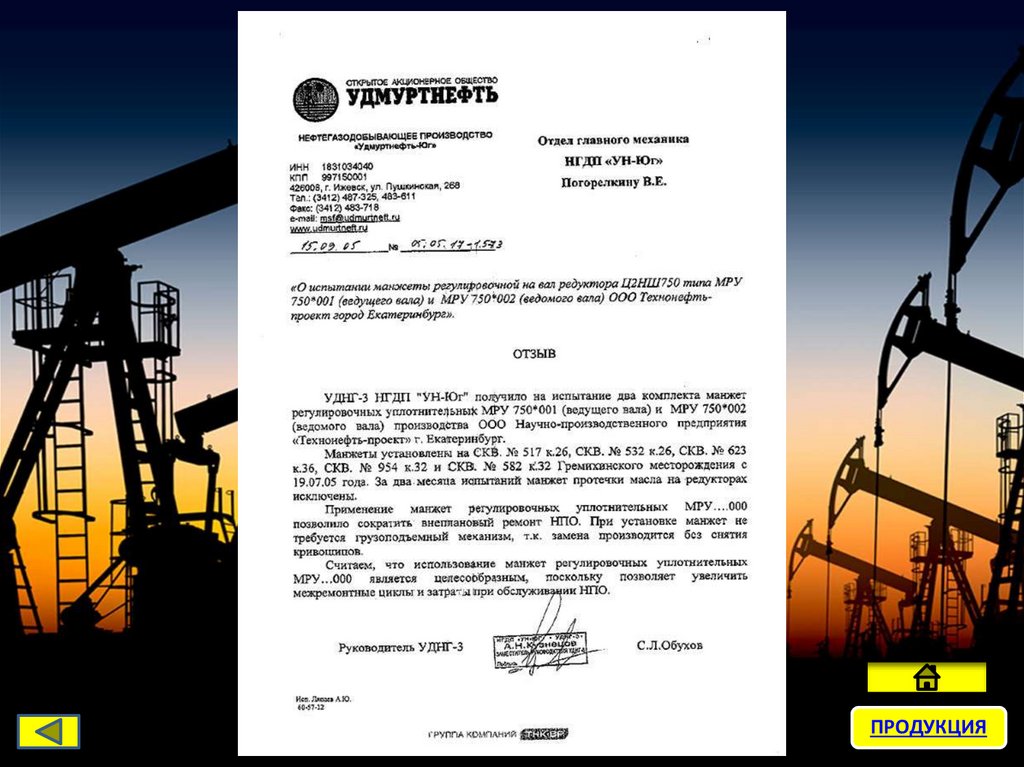

Манжеты МРУ
Манжеты регулировочные уплотнительные МРУ…000
на валы редукторов Ц2НШ-450, Ц2НШ-750 станков-качалок.
ПРОДУКЦИЯ

34.

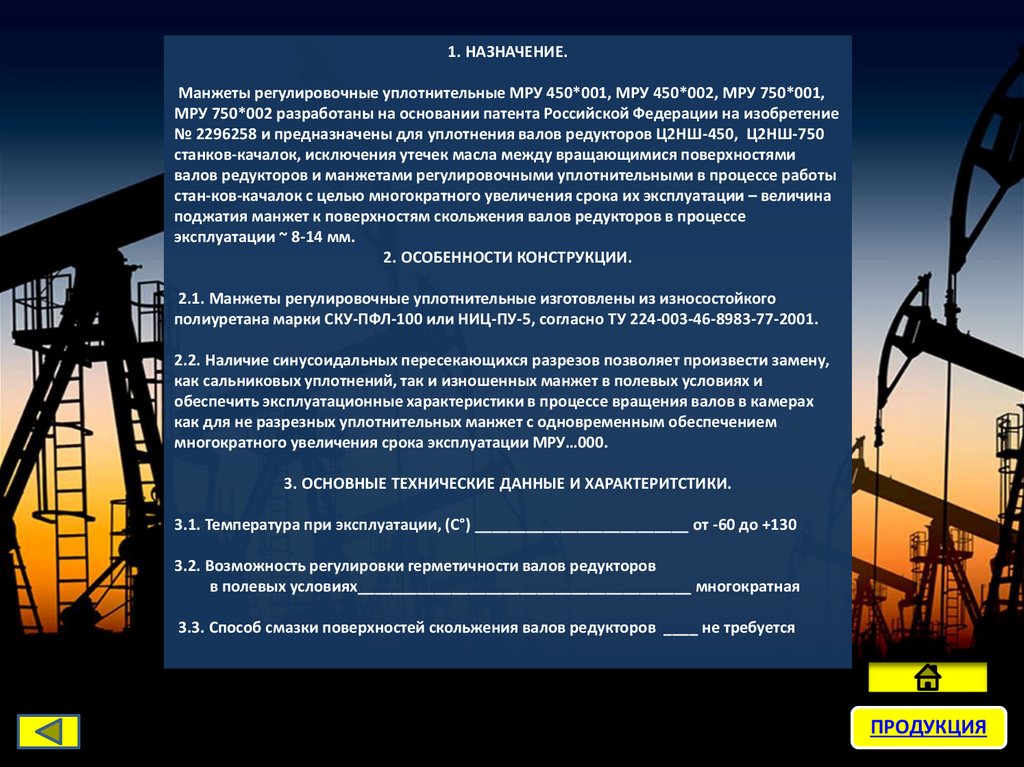

1. НАЗНАЧЕНИЕ.
Манжеты регулировочные уплотнительные МРУ 450*001, МРУ 450*002, МРУ 750*001,

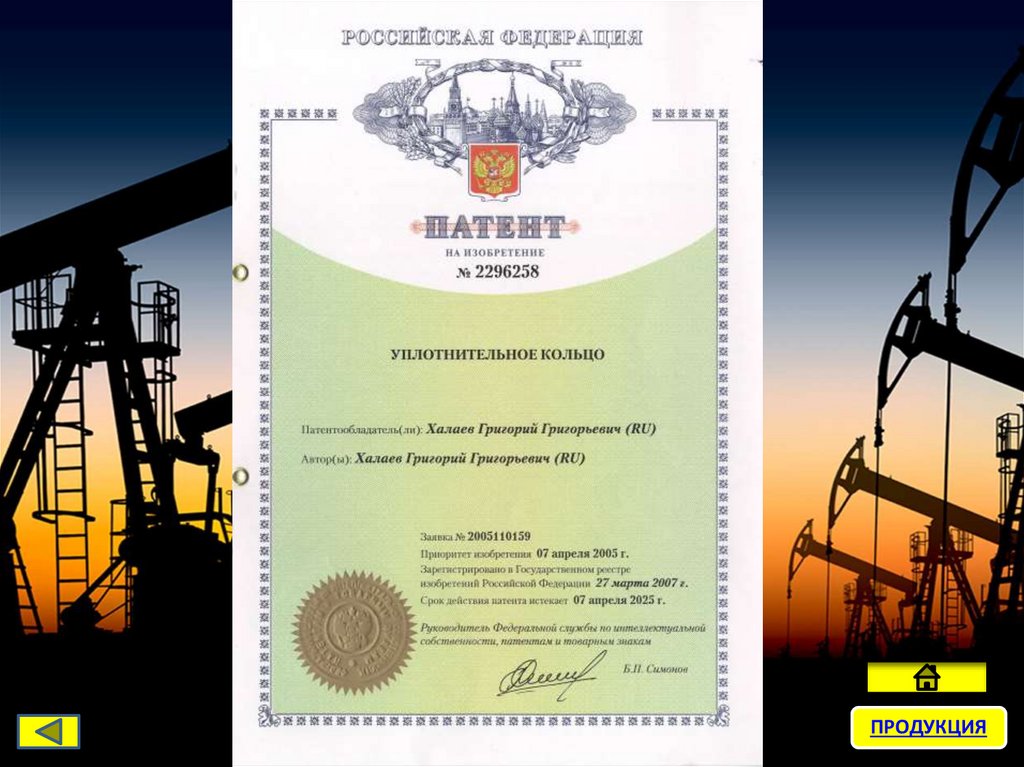

МРУ 750*002 разработаны на основании патента Российской Федерации на изобретение
№ 2296258 и предназначены для уплотнения валов редукторов Ц2НШ-450, Ц2НШ-750
станков-качалок, исключения утечек масла между вращающимися поверхностями
валов редукторов и манжетами регулировочными уплотнительными в процессе работы
стан-ков-качалок с целью многократного увеличения срока их эксплуатации – величина
поджатия манжет к поверхностям скольжения валов редукторов в процессе
эксплуатации ~ 8-14 мм.
2. ОСОБЕННОСТИ КОНСТРУКЦИИ.
2.1. Манжеты регулировочные уплотнительные изготовлены из износостойкого
полиуретана марки СКУ-ПФЛ-100 или НИЦ-ПУ-5, согласно ТУ 224-003-46-8983-77-2001.
2.2. Наличие синусоидальных пересекающихся разрезов позволяет произвести замену,
как сальниковых уплотнений, так и изношенных манжет в полевых условиях и
обеспечить эксплуатационные характеристики в процессе вращения валов в камерах
как для не разрезных уплотнительных манжет с одновременным обеспечением
многократного увеличения срока эксплуатации МРУ…000.
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИТСТИКИ.
3.1. Температура при эксплуатации, (С°) _________________________ от -60 до +130
3.2. Возможность регулировки герметичности валов редукторов
в полевых условиях_______________________________________ многократная
3.3. Способ смазки поверхностей скольжения валов редукторов ____ не требуется
ПРОДУКЦИЯ

35.

ПРОДУКЦИЯ

36.

ПРОДУКЦИЯ

37.

ПРОДУКЦИЯ

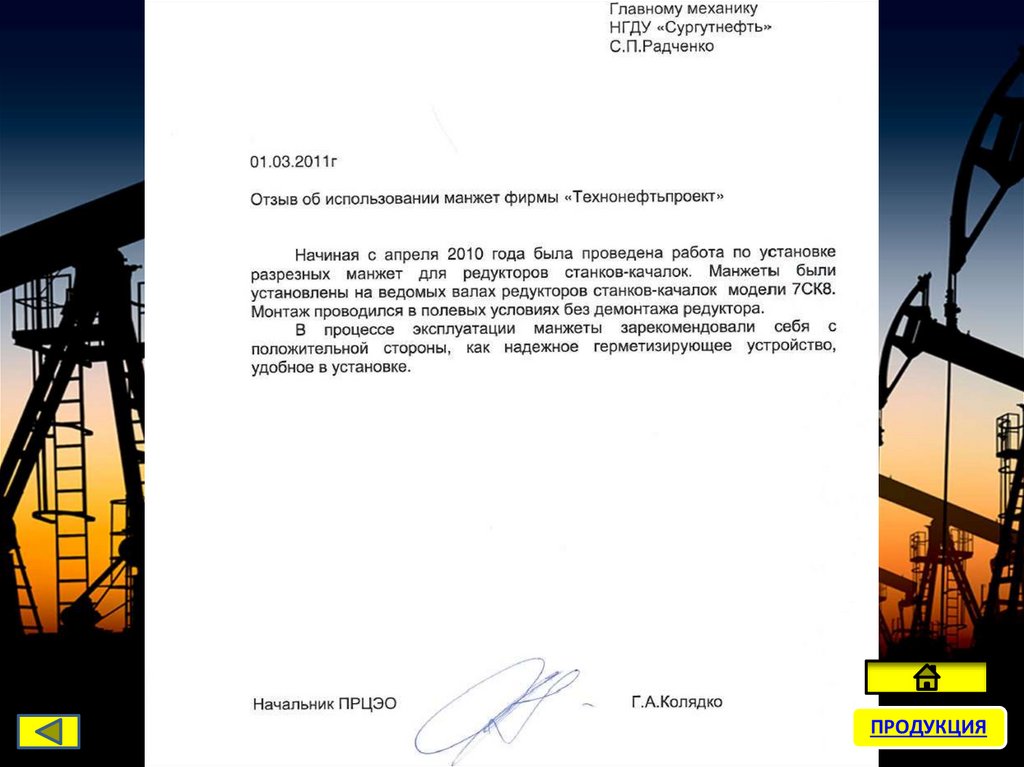

38.

ПРОДУКЦИЯ

39.

ПРОДУКЦИЯ

40.

Прокладки П2У
ПРОКЛАДКИ УПЛОТНИТЕЛЬНЫЕ С ОСЕВЫМ ПЕРЕМЕЩЕНИЕМ
2-х ЗАЩИТНЫХ КОЛЕЦ П2У…000.СБ.
1. НАЗНАЧЕНИЕ
Прокладки уплотнительные с осевым перемещением 2-х защитных колец
предназначены для герметизации фланцевых и быстроразъёмных
соединений устьевых арматур, трубопроводов, оборудования,
транспортирующих нефть, газ, агрессивные среды, воду пресную,
подтоварную, сеноманскую с высоким содержанием сероводорода и
высокой агрессивной активностью, в том числе при разработке
континентальных и морских нефтегазовых месторождений с рабочим
давлением 35 МПа и выше, а также в технологическом оборудовании,
используемом при гидроразрывах пластов. Температура эксплуатации от 60С до +180С.
ПРОДУКЦИЯ

41.

ПРОДУКЦИЯ

42.

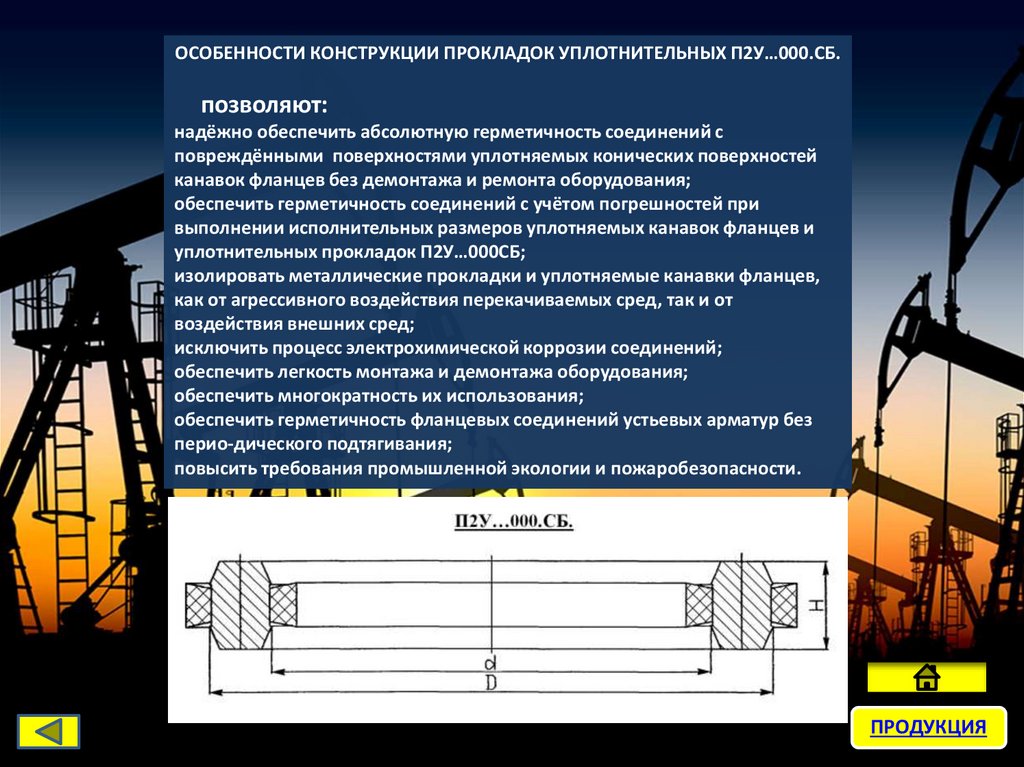

ОСОБЕННОСТИ КОНСТРУКЦИИ ПРОКЛАДОК УПЛОТНИТЕЛЬНЫХ П2У…000.СБ.
позволяют:
надёжно обеспечить абсолютную герметичность соединений с
повреждёнными поверхностями уплотняемых конических поверхностей
канавок фланцев без демонтажа и ремонта оборудования;
обеспечить герметичность соединений с учётом погрешностей при
выполнении исполнительных размеров уплотняемых канавок фланцев и
уплотнительных прокладок П2У…000СБ;
изолировать металлические прокладки и уплотняемые канавки фланцев,
как от агрессивного воздействия перекачиваемых сред, так и от
воздействия внешних сред;
исключить процесс электрохимической коррозии соединений;
обеспечить легкость монтажа и демонтажа оборудования;
обеспечить многократность их использования;
обеспечить герметичность фланцевых соединений устьевых арматур без
перио-дического подтягивания;
повысить требования промышленной экологии и пожаробезопасности.
ПРОДУКЦИЯ

43.

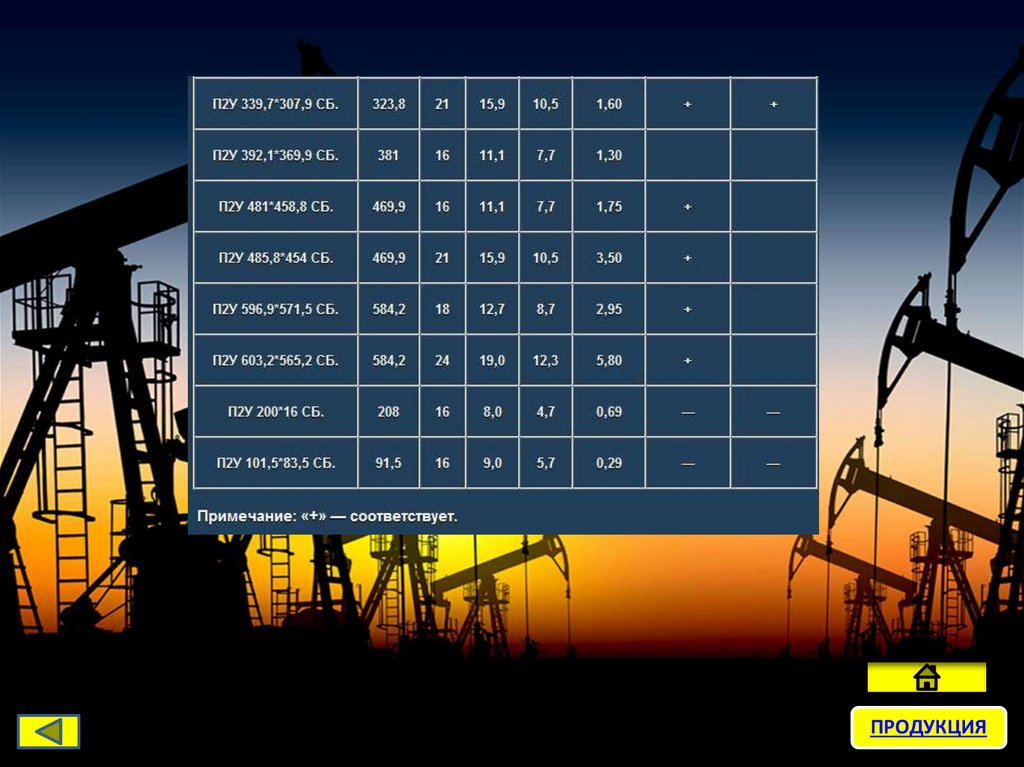

ПРОДУКЦИЯ

44.

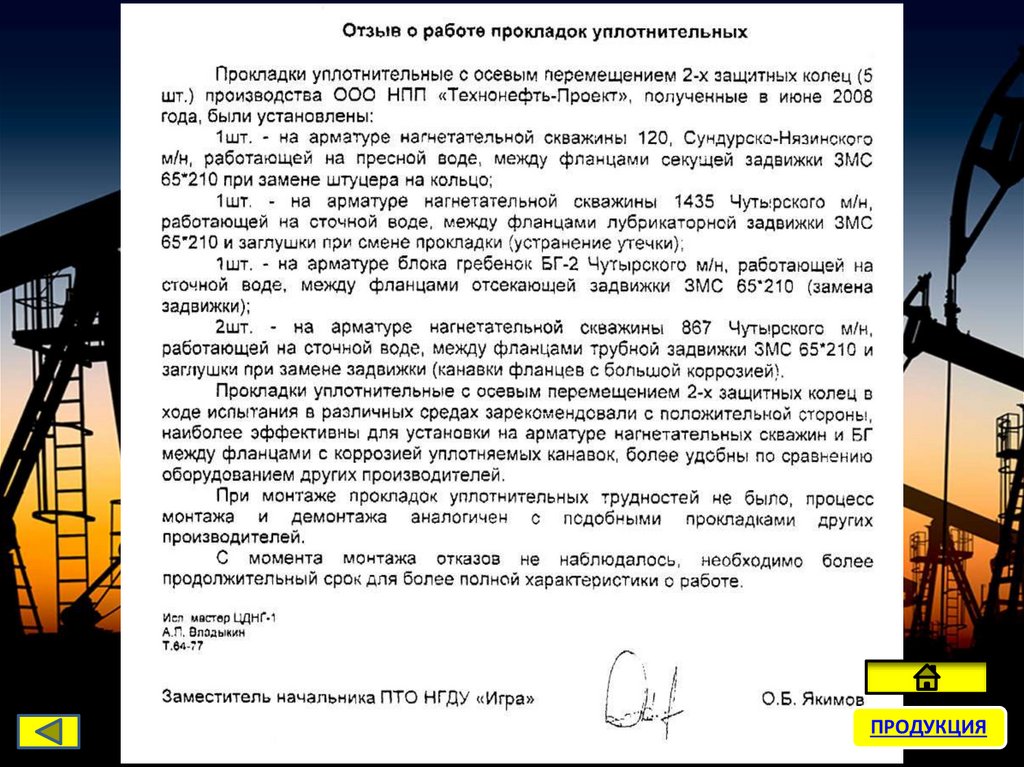

ПРОДУКЦИЯ

45.

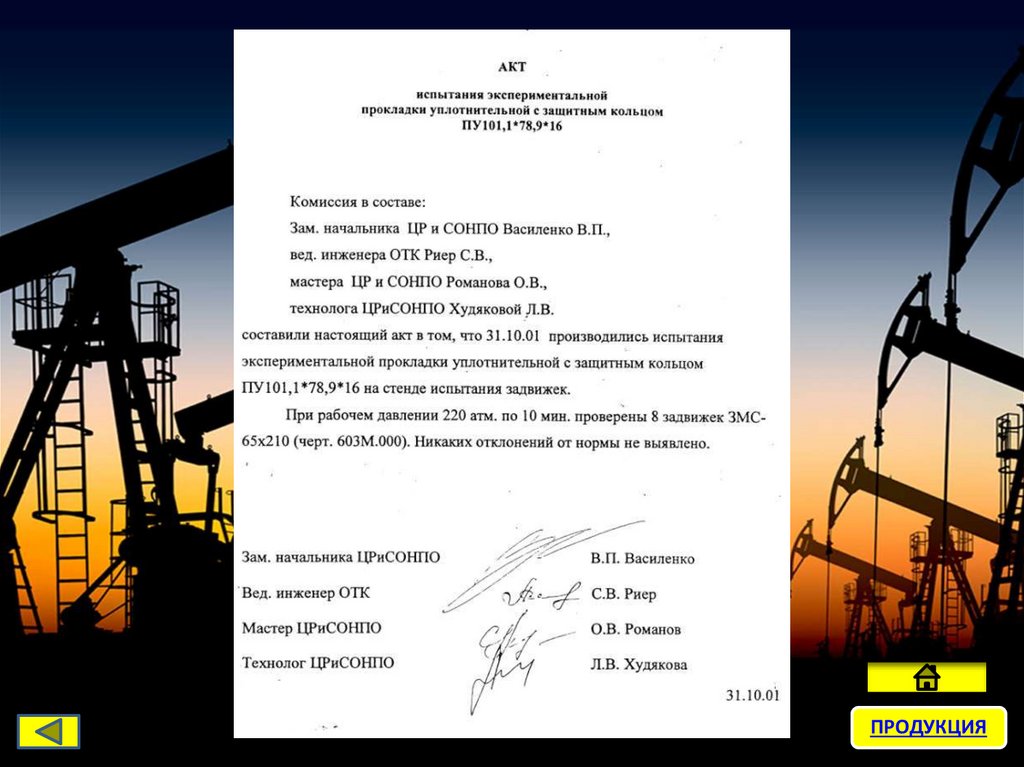

ПРОДУКЦИЯ

46.

ПРОДУКЦИЯ

47.

ПРОДУКЦИЯ

48.

ПРОДУКЦИЯ

49.

ПРОДУКЦИЯ

50.

Муфта ВМ
Муфты высокогерметичные модернизированные
ВМ...250.000.СБ.
1. НАЗНАЧЕНИЕ.
1.1.Муфты высокогерметичные модернизированные
ВМ…250.000.СБ разработаны на основании патента
Российской Федерации на изобретение № 2406004 и
предназначены для свинчивания с насоснокомпрессорными трубами, и обсадными колоннами
согласно ГОСТ 53366-2009, ГОСТ 633-80, ГОСТ 632-80
(«Трубы насосно-компрессорные и муфты к ним»),
(«Трубы обсадные и муфты к ним»), как в полевых, так и в

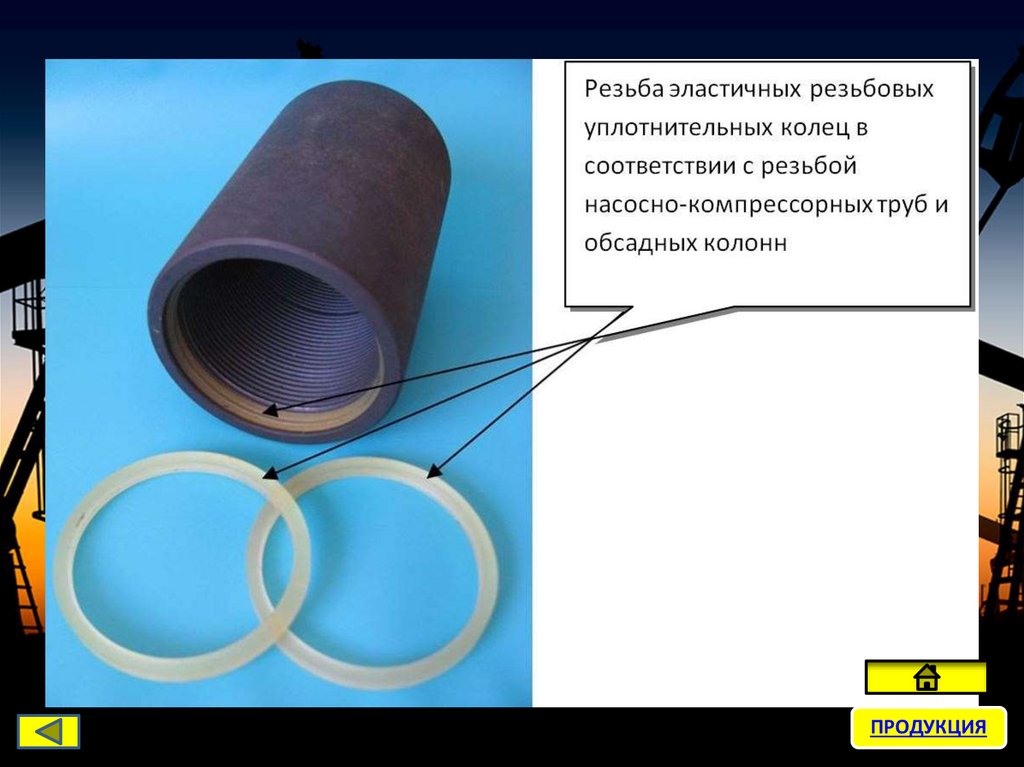

стационарных условиях через эластичные резьбовые
уплотнительные кольца.
1.2.Параметры сред эксплуатации муфт
высокогерметичных модернизированных ВМ…250.000СБ
соответствуют требованиям, согласно ГОСТ 53366-2009,
ГОСТ 633-80, ГОСТ 632-80.
ПРОДУКЦИЯ

51.

ПРОДУКЦИЯ

52.

ПРОДУКЦИЯ

53.

ПРОДУКЦИЯ

54.

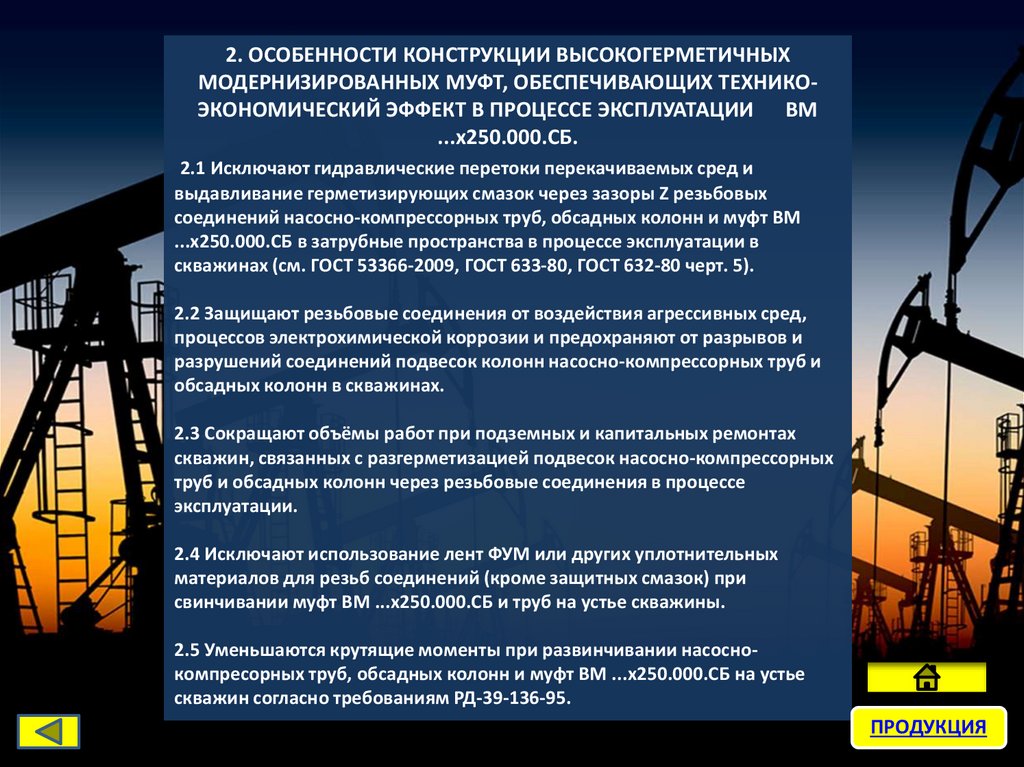

2. ОСОБЕННОСТИ КОНСТРУКЦИИ ВЫСОКОГЕРМЕТИЧНЫХ
МОДЕРНИЗИРОВАННЫХ МУФТ, ОБЕСПЕЧИВАЮЩИХ ТЕХНИКОЭКОНОМИЧЕСКИЙ ЭФФЕКТ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ ВМ
...х250.000.СБ.
2.1 Исключают гидравлические перетоки перекачиваемых сред и
выдавливание герметизирующих смазок через зазоры Z резьбовых
соединений насосно-компрессорных труб, обсадных колонн и муфт ВМ
...х250.000.СБ в затрубные пространства в процессе эксплуатации в
скважинах (см. ГОСТ 53366-2009, ГОСТ 633-80, ГОСТ 632-80 черт. 5).
2.2 Защищают резьбовые соединения от воздействия агрессивных сред,
процессов электрохимической коррозии и предохраняют от разрывов и
разрушений соединений подвесок колонн насосно-компрессорных труб и
обсадных колонн в скважинах.
2.3 Сокращают объёмы работ при подземных и капитальных ремонтах
скважин, связанных с разгерметизацией подвесок насосно-компрессорных
труб и обсадных колонн через резьбовые соединения в процессе
эксплуатации.
2.4 Исключают использование лент ФУМ или других уплотнительных
материалов для резьб соединений (кроме защитных смазок) при
свинчивании муфт ВМ ...х250.000.СБ и труб на устье скважины.
2.5 Уменьшаются крутящие моменты при развинчивании насоснокомпресорных труб, обсадных колонн и муфт ВМ ...х250.000.СБ на устье
скважин согласно требованиям РД-39-136-95.
ПРОДУКЦИЯ

55.

2.6 Исключают смятие концевых участков насосно-компресорных
труб и обсадных колонн, а также появление микротрещин на
концевых участках труб в результате проведения подземных и
капитальных ремонтов скважин, в связи с тем, что крутящие
моменты при развинчивании труб на устье скважины не
превышает величины согласно требованиям ТУ 26-02-1026-86, РД39-2-863-83, РД-39-2-961-83, РД-39-136-95.
2.7 Сокращают ремонт насосно-компресорных труб и обсадных
колонн на трубных базах, а также расход, как труб, так и муфт при
эксплуатации нефтегазовых скважин.
2.8 Исключают оцинкование резьб муфт (кроме фосфатирования)
согласно ГОСТ 53366-2009, ГОСТ 633-80, ГОСТ 632-80.
ПРОДУКЦИЯ

56.

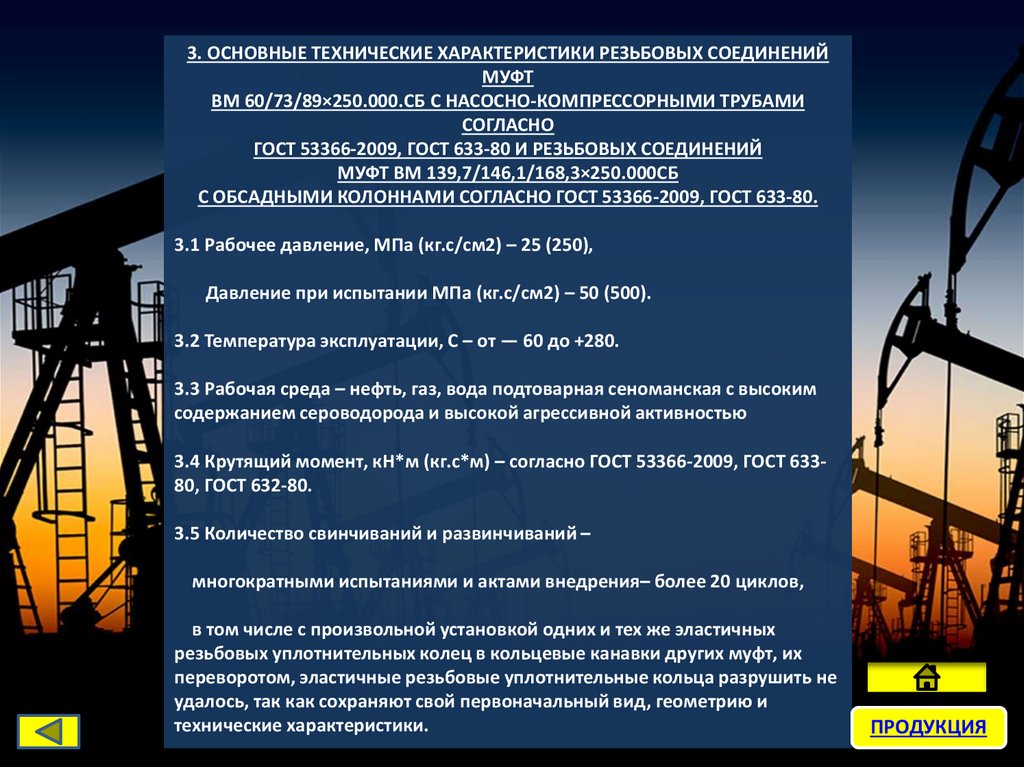

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
МУФТ
ВМ 60/73/89×250.000.СБ С НАСОСНО-КОМПРЕССОРНЫМИ ТРУБАМИ
СОГЛАСНО
ГОСТ 53366-2009, ГОСТ 633-80 И РЕЗЬБОВЫХ СОЕДИНЕНИЙ
МУФТ ВМ 139,7/146,1/168,3×250.000СБ
С ОБСАДНЫМИ КОЛОННАМИ СОГЛАСНО ГОСТ 53366-2009, ГОСТ 633-80.
3.1 Рабочее давление, МПа (кг.с/см2) – 25 (250),
Давление при испытании МПа (кг.с/см2) – 50 (500).
3.2 Температура эксплуатации, С – от — 60 до +280.
3.3 Рабочая среда – нефть, газ, вода подтоварная сеноманская с высоким
содержанием сероводорода и высокой агрессивной активностью
3.4 Крутящий момент, кН*м (кг.с*м) – согласно ГОСТ 53366-2009, ГОСТ 63380, ГОСТ 632-80.
3.5 Количество свинчиваний и развинчиваний –
многократными испытаниями и актами внедрения– более 20 циклов,
в том числе с произвольной установкой одних и тех же эластичных
резьбовых уплотнительных колец в кольцевые канавки других муфт, их
переворотом, эластичные резьбовые уплотнительные кольца разрушить не
удалось, так как сохраняют свой первоначальный вид, геометрию и
технические характеристики.
ПРОДУКЦИЯ

57.

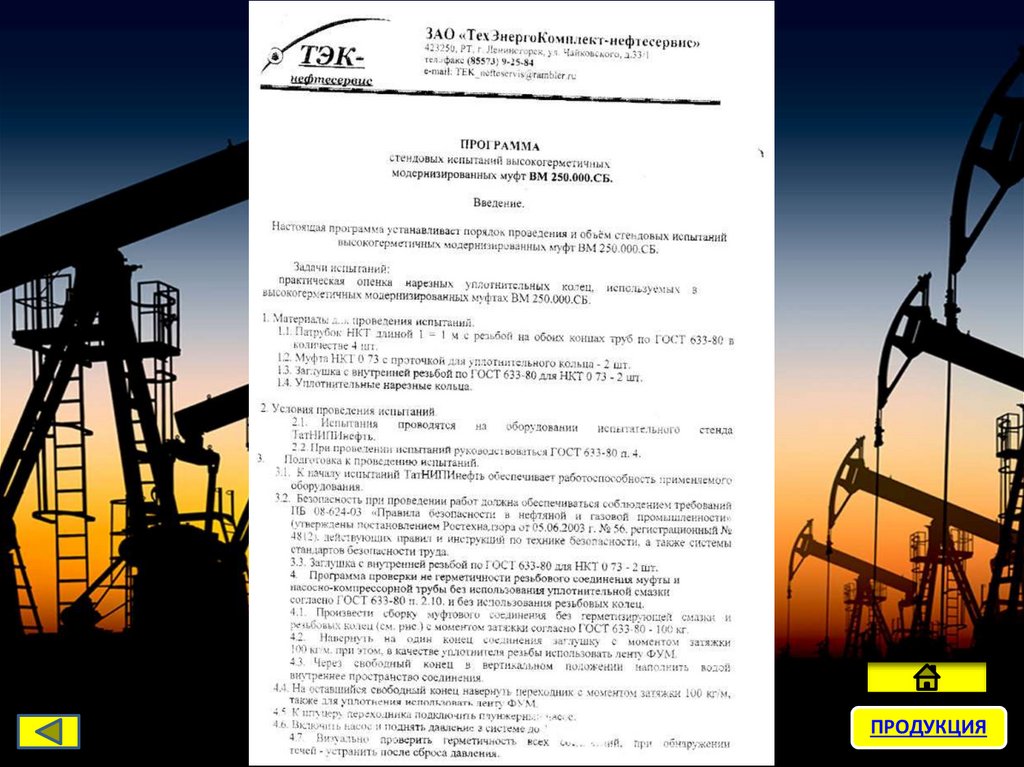

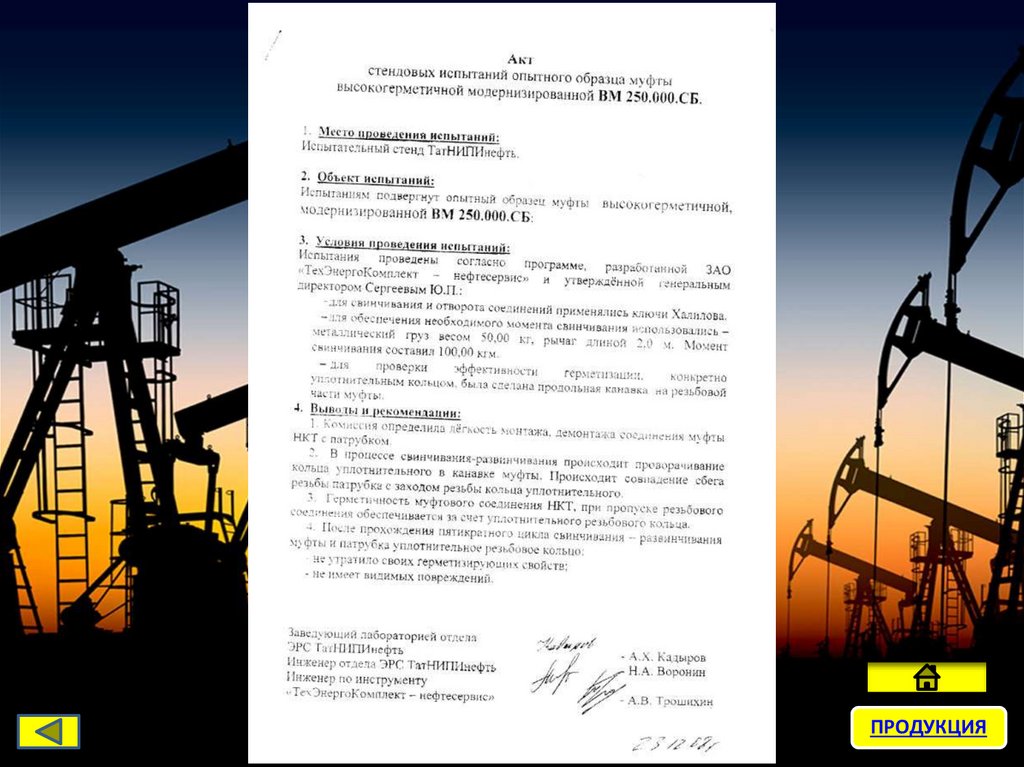

ПРОДУКЦИЯ

58.

ПРОДУКЦИЯ

59.

ПРОДУКЦИЯ

60.

ПРОДУКЦИЯ

61.

ПРОДУКЦИЯ

62.

ПРОДУКЦИЯ

63.

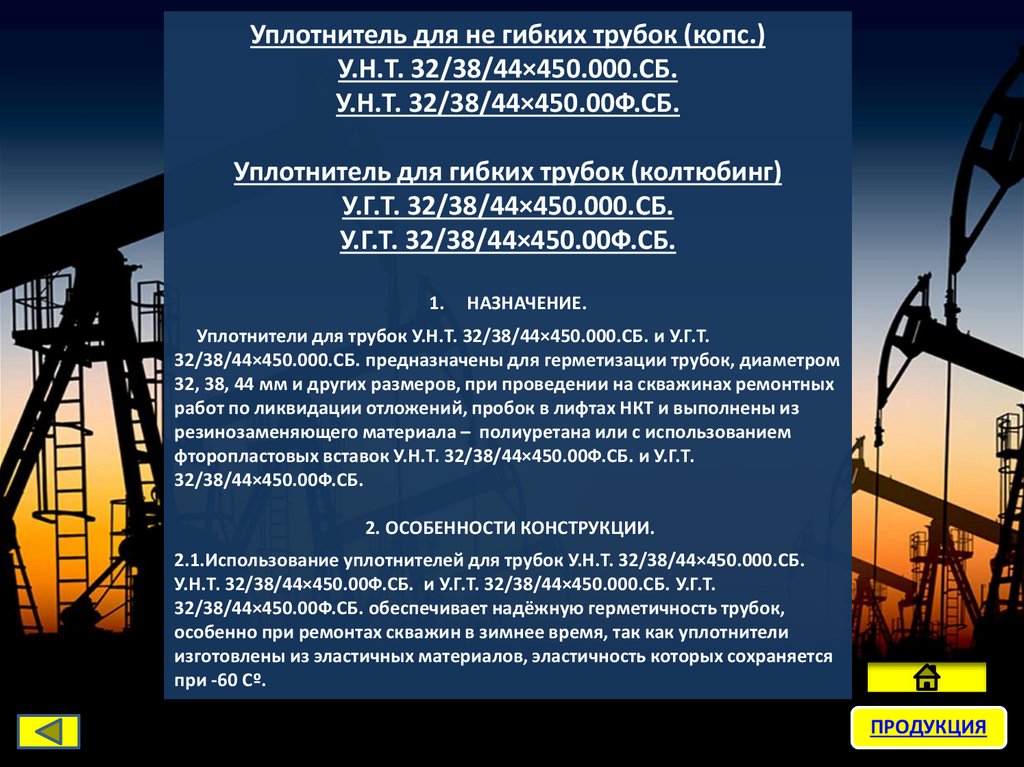

Уплотнитель для не гибких трубок (копс.)
У.Н.Т. 32/38/44×450.000.СБ.
У.Н.Т. 32/38/44×450.00Ф.СБ.
Уплотнитель для гибких трубок (колтюбинг)
У.Г.Т. 32/38/44×450.000.СБ.
У.Г.Т. 32/38/44×450.00Ф.СБ.
1.
НАЗНАЧЕНИЕ.
Уплотнители для трубок У.Н.Т. 32/38/44×450.000.СБ. и У.Г.Т.
32/38/44×450.000.СБ. предназначены для герметизации трубок, диаметром
32, 38, 44 мм и других размеров, при проведении на скважинах ремонтных
работ по ликвидации отложений, пробок в лифтах НКТ и выполнены из
резинозаменяющего материала – полиуретана или с использованием
фторопластовых вставок У.Н.Т. 32/38/44×450.00Ф.СБ. и У.Г.Т.
32/38/44×450.00Ф.СБ.
2. ОСОБЕННОСТИ КОНСТРУКЦИИ.
2.1.Использование уплотнителей для трубок У.Н.Т. 32/38/44×450.000.СБ.
У.Н.Т. 32/38/44×450.00Ф.СБ. и У.Г.Т. 32/38/44×450.000.СБ. У.Г.Т.
32/38/44×450.00Ф.СБ. обеспечивает надёжную герметичность трубок,
особенно при ремонтах скважин в зимнее время, так как уплотнители
изготовлены из эластичных материалов, эластичность которых сохраняется
при -60 Сº.
ПРОДУКЦИЯ

64.

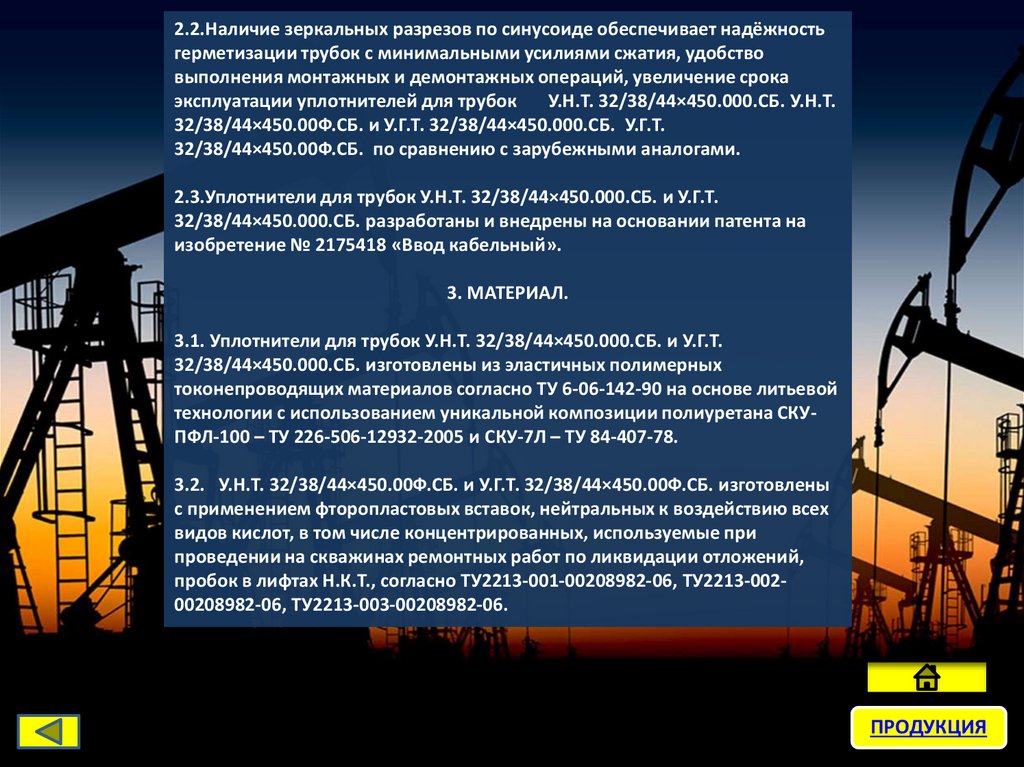

2.2.Наличие зеркальных разрезов по синусоиде обеспечивает надёжность
герметизации трубок с минимальными усилиями сжатия, удобство
выполнения монтажных и демонтажных операций, увеличение срока
эксплуатации уплотнителей для трубок
У.Н.Т. 32/38/44×450.000.СБ. У.Н.Т.
32/38/44×450.00Ф.СБ. и У.Г.Т. 32/38/44×450.000.СБ. У.Г.Т.
32/38/44×450.00Ф.СБ. по сравнению с зарубежными аналогами.
2.3.Уплотнители для трубок У.Н.Т. 32/38/44×450.000.СБ. и У.Г.Т.
32/38/44×450.000.СБ. разработаны и внедрены на основании патента на
изобретение № 2175418 «Ввод кабельный».
3. МАТЕРИАЛ.
3.1. Уплотнители для трубок У.Н.Т. 32/38/44×450.000.СБ. и У.Г.Т.
32/38/44×450.000.СБ. изготовлены из эластичных полимерных
токонепроводящих материалов согласно ТУ 6-06-142-90 на основе литьевой
технологии с использованием уникальной композиции полиуретана СКУПФЛ-100 – ТУ 226-506-12932-2005 и СКУ-7Л – ТУ 84-407-78.
3.2. У.Н.Т. 32/38/44×450.00Ф.СБ. и У.Г.Т. 32/38/44×450.00Ф.СБ. изготовлены
с применением фторопластовых вставок, нейтральных к воздействию всех
видов кислот, в том числе концентрированных, используемые при
проведении на скважинах ремонтных работ по ликвидации отложений,
пробок в лифтах Н.К.Т., согласно ТУ2213-001-00208982-06, ТУ2213-00200208982-06, ТУ2213-003-00208982-06.
ПРОДУКЦИЯ

65.

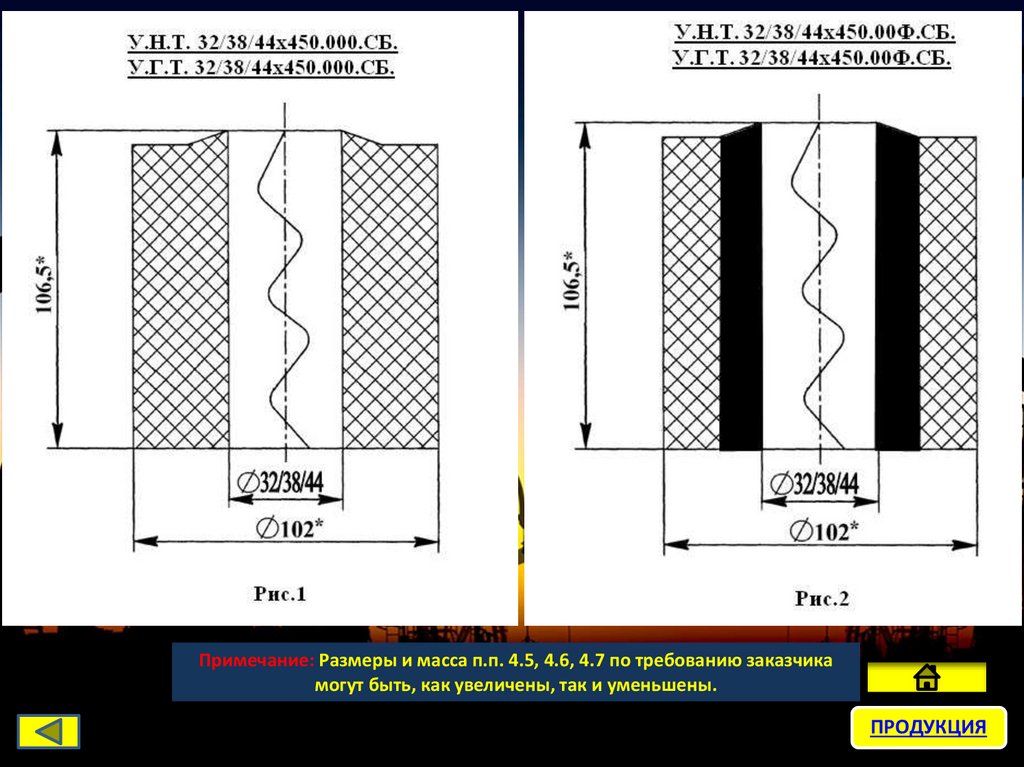

Примечание: Размеры и масса п.п. 4.5, 4.6, 4.7 по требованию заказчика
могут быть, как увеличены, так и уменьшены.
ПРОДУКЦИЯ

66.

НОВЫЕ РАЗРАБОТКИ
Устройство универсальное запорное

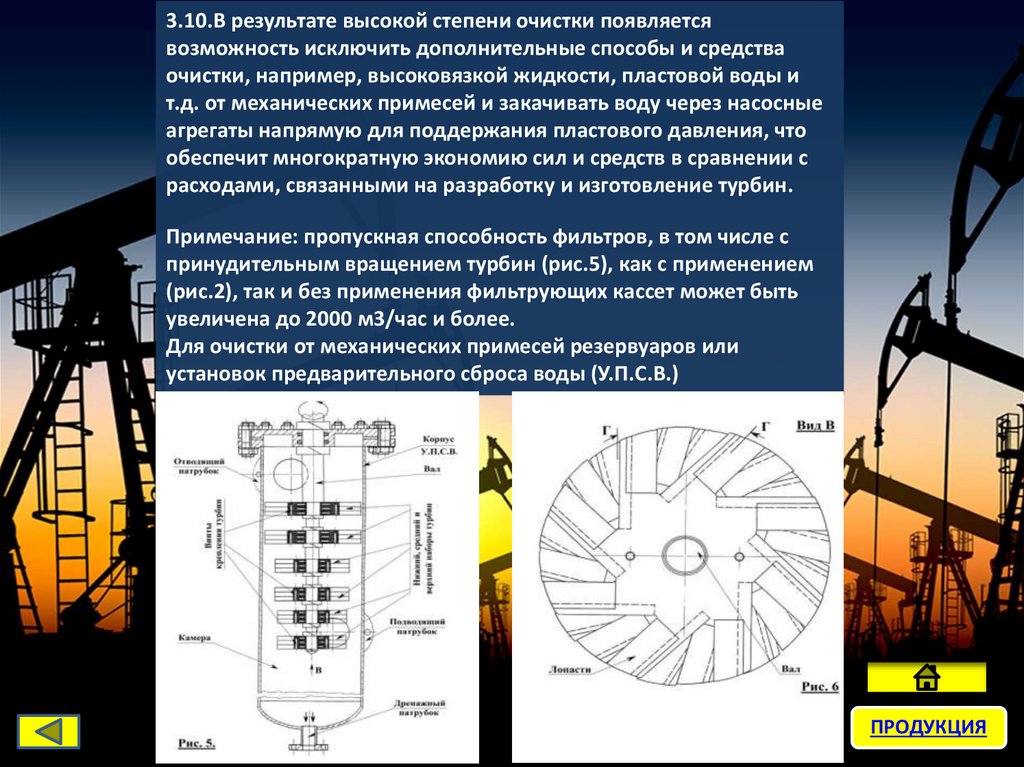

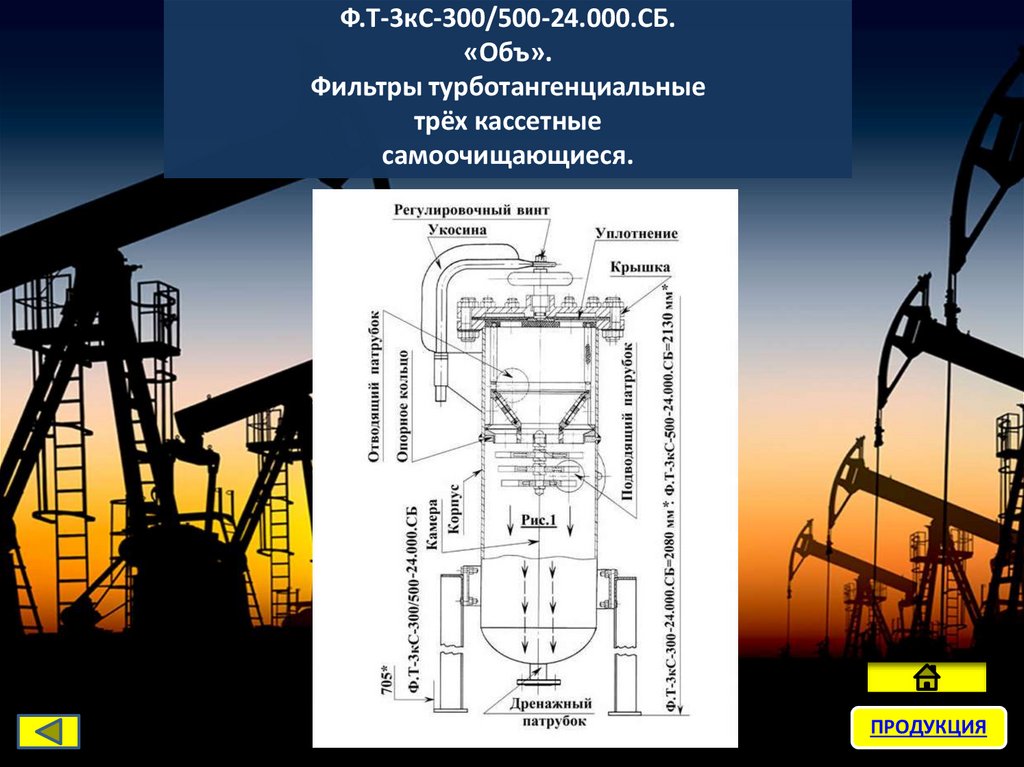

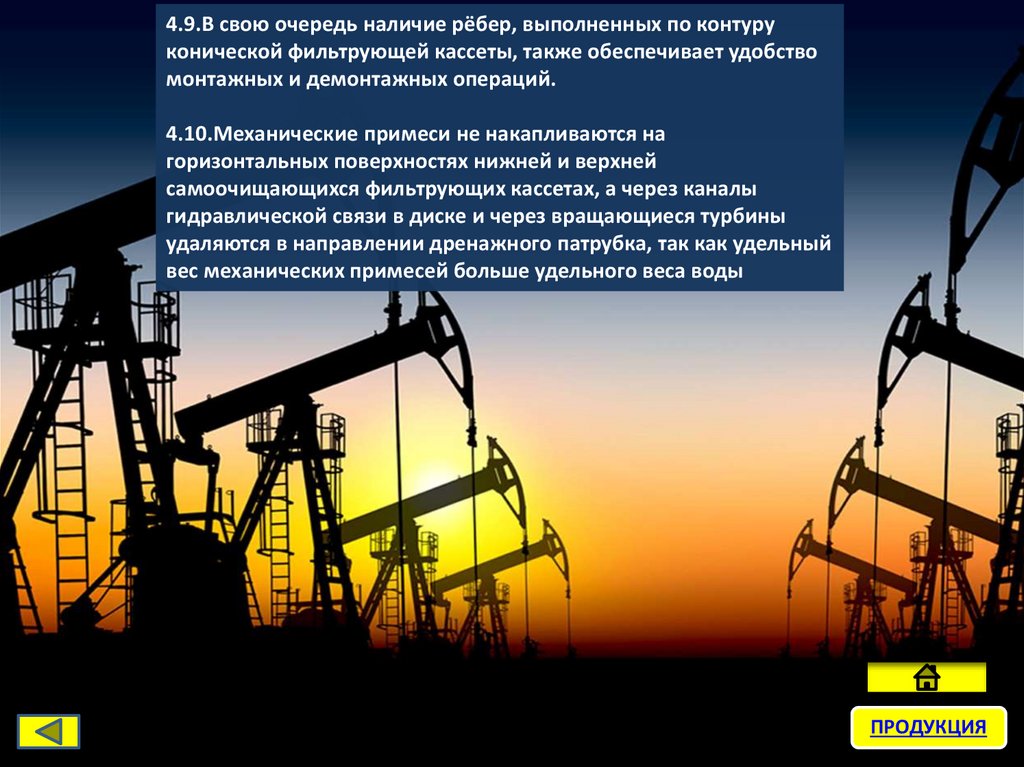

Фильтры
ПРОДУКЦИЯ

67.

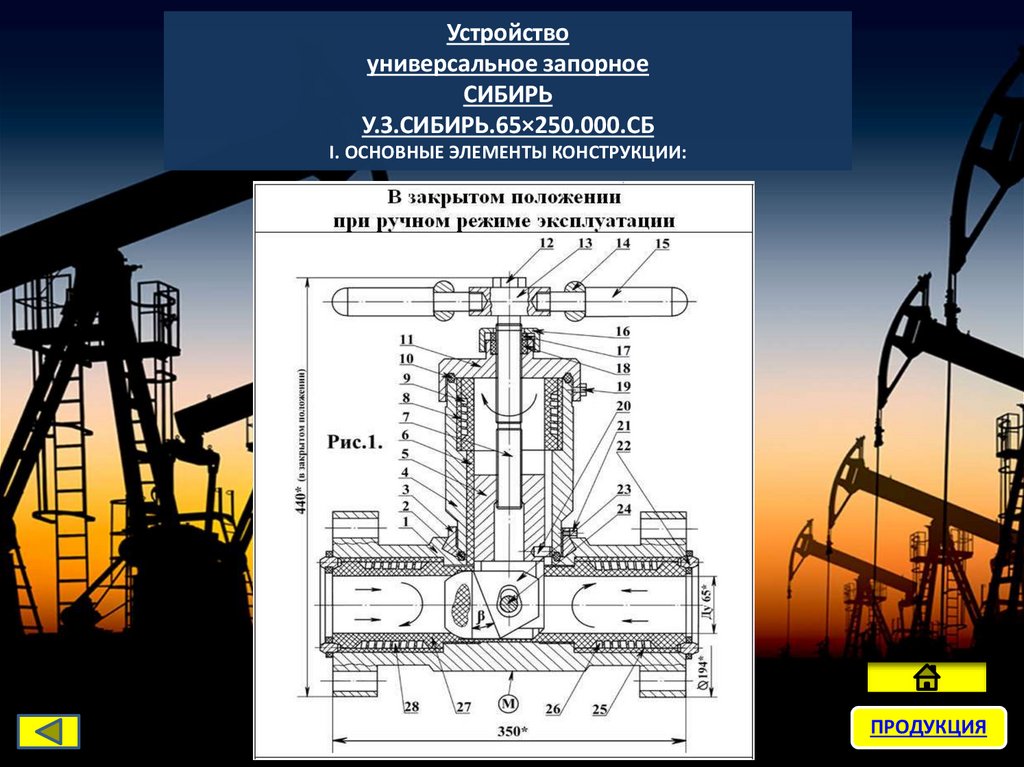

Устройство
универсальное запорное
СИБИРЬ
У.З.СИБИРЬ.65×250.000.СБ

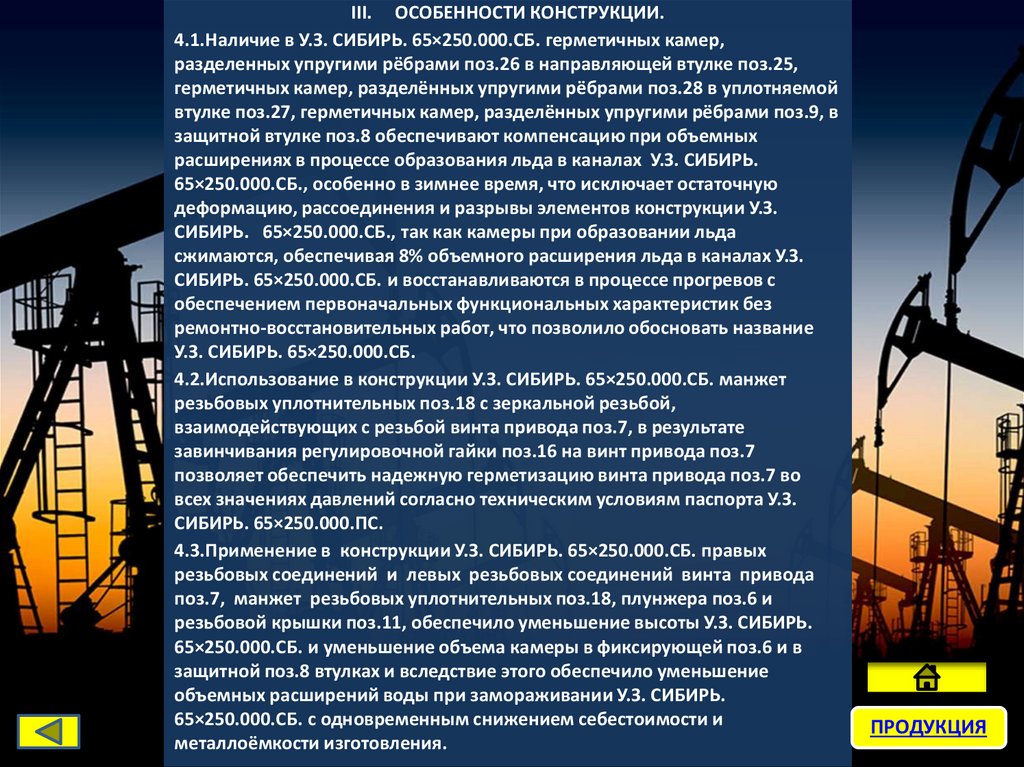

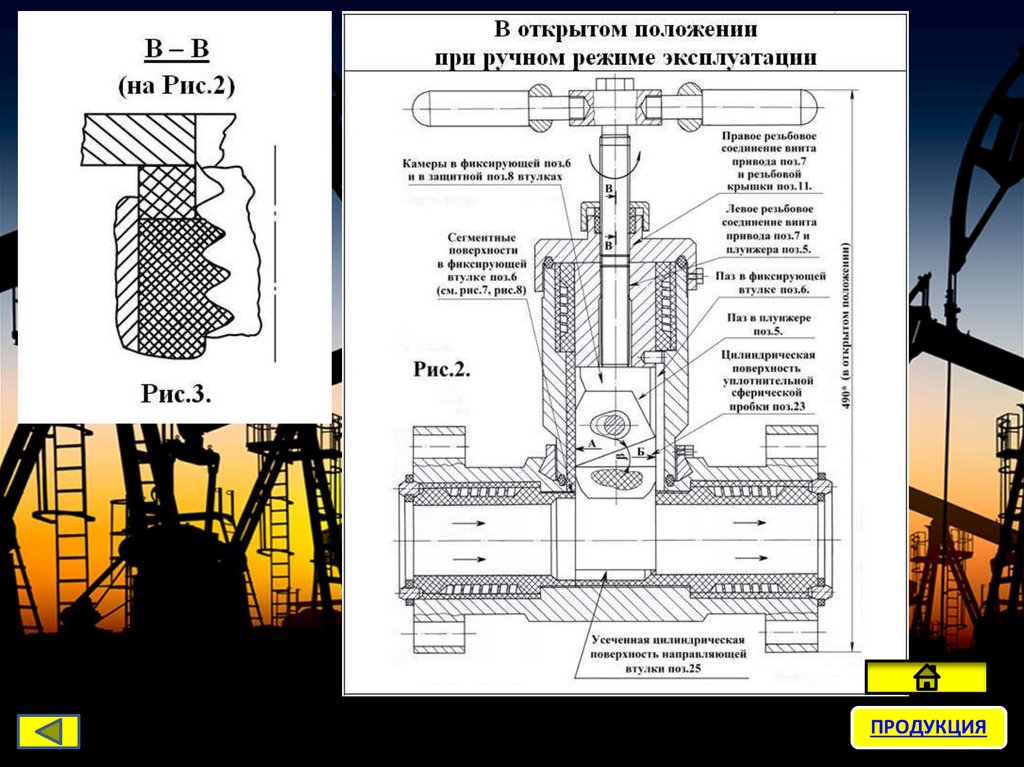

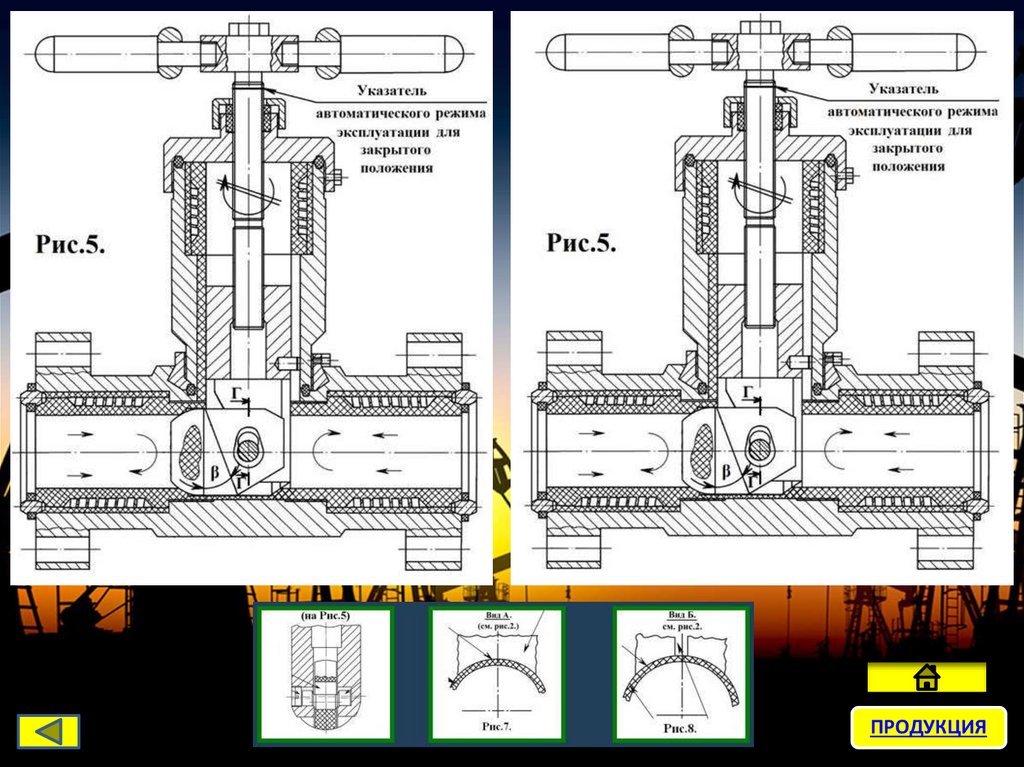

I. ОСНОВНЫЕ ЭЛЕМЕНТЫ КОНСТРУКЦИИ:
ПРОДУКЦИЯ

68.

ПРОДУКЦИЯ

69.

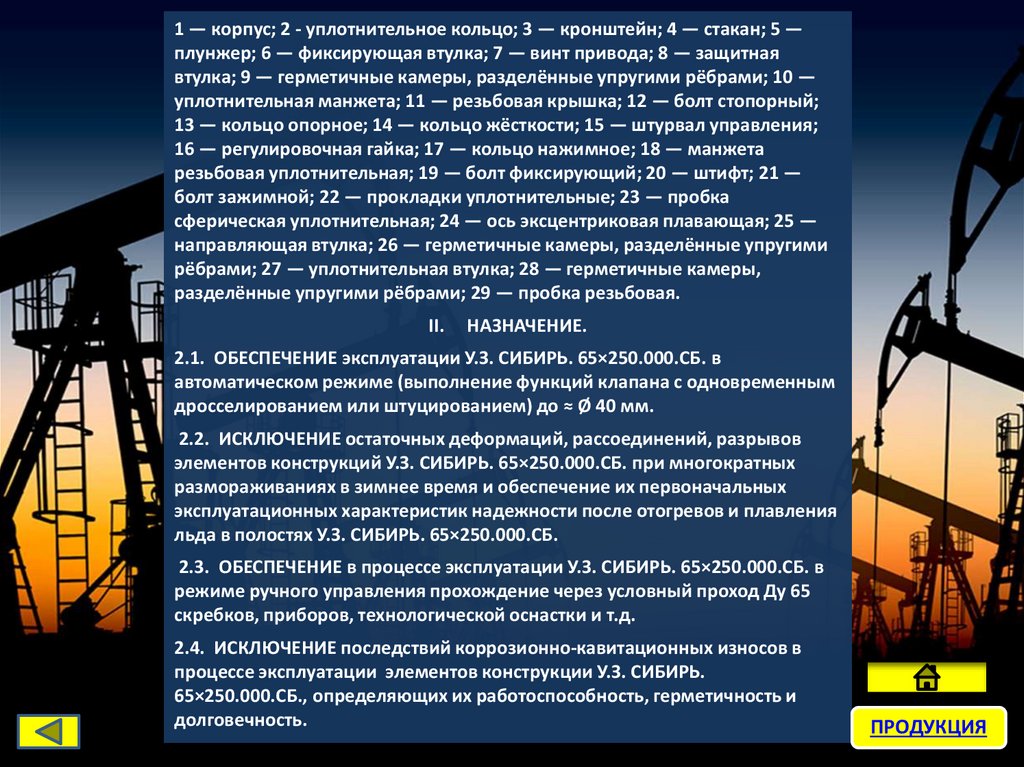

1 — корпус; 2 - уплотнительное кольцо; 3 — кронштейн; 4 — стакан; 5 —
плунжер; 6 — фиксирующая втулка; 7 — винт привода; 8 — защитная
втулка; 9 — герметичные камеры, разделённые упругими рёбрами; 10 —
уплотнительная манжета; 11 — резьбовая крышка; 12 — болт стопорный;
13 — кольцо опорное; 14 — кольцо жёсткости; 15 — штурвал управления;
16 — регулировочная гайка; 17 — кольцо нажимное; 18 — манжета
резьбовая уплотнительная; 19 — болт фиксирующий; 20 — штифт; 21 —
болт зажимной; 22 — прокладки уплотнительные; 23 — пробка
сферическая уплотнительная; 24 — ось эксцентриковая плавающая; 25 —
направляющая втулка; 26 — герметичные камеры, разделённые упругими
рёбрами; 27 — уплотнительная втулка; 28 — герметичные камеры,
разделённые упругими рёбрами; 29 — пробка резьбовая.
II.
НАЗНАЧЕНИЕ.
2.1. ОБЕСПЕЧЕНИЕ эксплуатации У.З. СИБИРЬ. 65×250.000.СБ. в
автоматическом режиме (выполнение функций клапана с одновременным
дросселированием или штуцированием) до ≈ Ø 40 мм.
2.2. ИСКЛЮЧЕНИЕ остаточных деформаций, рассоединений, разрывов
элементов конструкций У.З. СИБИРЬ. 65×250.000.СБ. при многократных
размораживаниях в зимнее время и обеспечение их первоначальных
эксплуатационных характеристик надежности после отогревов и плавления
льда в полостях У.З. СИБИРЬ. 65×250.000.СБ.
2.3. ОБЕСПЕЧЕНИЕ в процессе эксплуатации У.З. СИБИРЬ. 65×250.000.СБ. в
режиме ручного управления прохождение через условный проход Ду 65
скребков, приборов, технологической оснастки и т.д.
2.4. ИСКЛЮЧЕНИЕ последствий коррозионно-кавитационных износов в
процессе эксплуатации элементов конструкции У.З. СИБИРЬ.
65×250.000.СБ., определяющих их работоспособность, герметичность и
долговечность.
ПРОДУКЦИЯ

70.

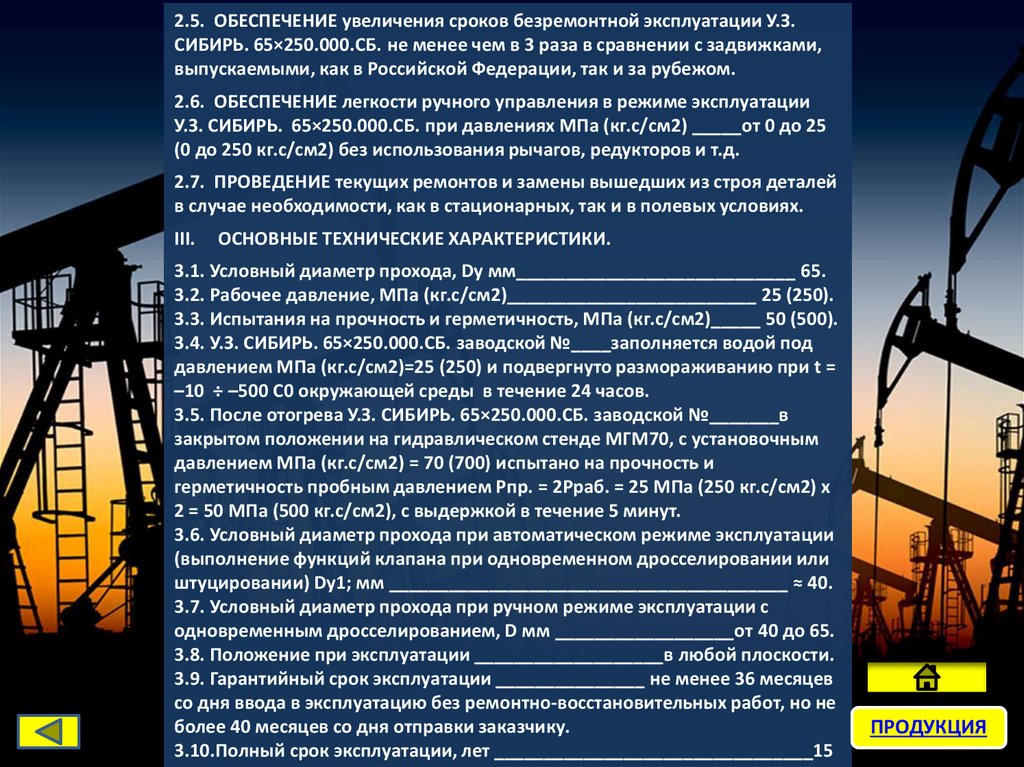

2.5. ОБЕСПЕЧЕНИЕ увеличения сроков безремонтной эксплуатации У.З.
СИБИРЬ. 65×250.000.СБ. не менее чем в 3 раза в сравнении с задвижками,
выпускаемыми, как в Российской Федерации, так и за рубежом.
2.6. ОБЕСПЕЧЕНИЕ легкости ручного управления в режиме эксплуатации
У.З. СИБИРЬ. 65×250.000.СБ. при давлениях МПа (кг.с/см2) _____от 0 до 25
(0 до 250 кг.с/см2) без использования рычагов, редукторов и т.д.
2.7. ПРОВЕДЕНИЕ текущих ремонтов и замены вышедших из строя деталей
в случае необходимости, как в стационарных, так и в полевых условиях.
III.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
3.1. Условный диаметр прохода, Dу мм____________________________ 65.
3.2. Рабочее давление, МПа (кг.с/см2)_________________________ 25 (250).
3.3. Испытания на прочность и герметичность, МПа (кг.с/см2)_____ 50 (500).
3.4. У.З. СИБИРЬ. 65×250.000.СБ. заводской №____заполняется водой под
давлением МПа (кг.с/см2)=25 (250) и подвергнуто размораживанию при t =
–10 ÷ –500 C0 окружающей среды в течение 24 часов.
3.5. После отогрева У.З. СИБИРЬ. 65×250.000.СБ. заводской №_______в
закрытом положении на гидравлическом стенде МГМ70, с установочным
давлением МПа (кг.с/см2) = 70 (700) испытано на прочность и
герметичность пробным давлением Рпр. = 2Рраб. = 25 МПа (250 кг.с/см2) х
2 = 50 МПа (500 кг.с/см2), с выдержкой в течение 5 минут.
3.6. Условный диаметр прохода при автоматическом режиме эксплуатации
(выполнение функций клапана при одновременном дросселировании или
штуцировании) Dу1; мм ________________________________________ ≈ 40.
3.7. Условный диаметр прохода при ручном режиме эксплуатации с
одновременным дросселированием, D мм __________________от 40 до 65.
3.8. Положение при эксплуатации ___________________в любой плоскости.
3.9. Гарантийный срок эксплуатации _______________ не менее 36 месяцев
со дня ввода в эксплуатацию без ремонтно-восстановительных работ, но не
более 40 месяцев со дня отправки заказчику.
3.10.Полный срок эксплуатации, лет ________________________________15
ПРОДУКЦИЯ

71.

ПРОДУКЦИЯ

72.

III. ОСОБЕННОСТИ КОНСТРУКЦИИ.
4.1.Наличие в У.З. СИБИРЬ. 65×250.000.СБ. герметичных камер,
разделенных упругими рёбрами поз.26 в направляющей втулке поз.25,
герметичных камер, разделённых упругими рёбрами поз.28 в уплотняемой
втулке поз.27, герметичных камер, разделённых упругими рёбрами поз.9, в
защитной втулке поз.8 обеспечивают компенсацию при объемных
расширениях в процессе образования льда в каналах У.З. СИБИРЬ.
65×250.000.СБ., особенно в зимнее время, что исключает остаточную
деформацию, рассоединения и разрывы элементов конструкции У.З.
СИБИРЬ. 65×250.000.СБ., так как камеры при образовании льда
сжимаются, обеспечивая 8% объемного расширения льда в каналах У.З.
СИБИРЬ. 65×250.000.СБ. и восстанавливаются в процессе прогревов с
обеспечением первоначальных функциональных характеристик без
ремонтно-восстановительных работ, что позволило обосновать название
У.З. СИБИРЬ. 65×250.000.СБ.
4.2.Использование в конструкции У.З. СИБИРЬ. 65×250.000.СБ. манжет
резьбовых уплотнительных поз.18 с зеркальной резьбой,
взаимодействующих с резьбой винта привода поз.7, в результате
завинчивания регулировочной гайки поз.16 на винт привода поз.7
позволяет обеспечить надежную герметизацию винта привода поз.7 во
всех значениях давлений согласно техническим условиям паспорта У.З.
СИБИРЬ. 65×250.000.ПС.
4.3.Применение в конструкции У.З. СИБИРЬ. 65×250.000.СБ. правых
резьбовых соединений и левых резьбовых соединений винта привода
поз.7, манжет резьбовых уплотнительных поз.18, плунжера поз.6 и
резьбовой крышки поз.11, обеспечило уменьшение высоты У.З. СИБИРЬ.
65×250.000.СБ. и уменьшение объема камеры в фиксирующей поз.6 и в
защитной поз.8 втулках и вследствие этого обеспечило уменьшение
объемных расширений воды при замораживании У.З. СИБИРЬ.
65×250.000.СБ. с одновременным снижением себестоимости и
металлоёмкости изготовления.
ПРОДУКЦИЯ

73.

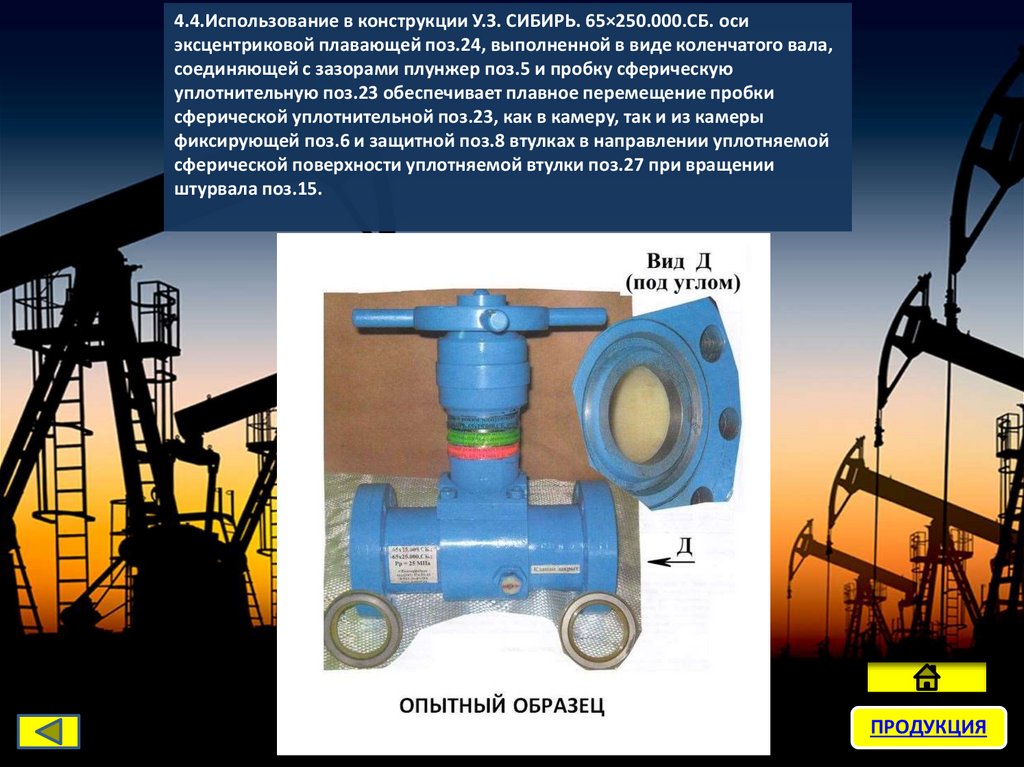

4.4.Использование в конструкции У.З. СИБИРЬ. 65×250.000.СБ. оси
эксцентриковой плавающей поз.24, выполненной в виде коленчатого вала,
соединяющей с зазорами плунжер поз.5 и пробку сферическую
уплотнительную поз.23 обеспечивает плавное перемещение пробки
сферической уплотнительной поз.23, как в камеру, так и из камеры
фиксирующей поз.6 и защитной поз.8 втулках в направлении уплотняемой
сферической поверхности уплотняемой втулки поз.27 при вращении
штурвала поз.15.
ПРОДУКЦИЯ

74.

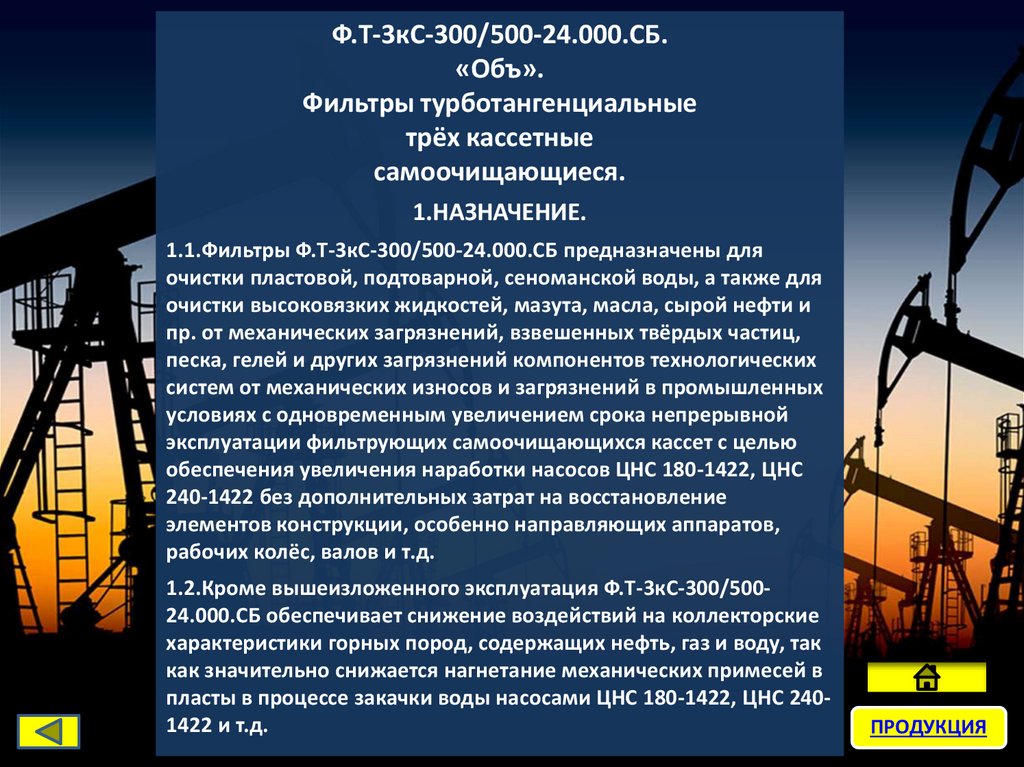

Ф.Т-3кС-300/500-24.000.СБ.
«Объ».
Фильтры турботангенциальные
трёх кассетные
самоочищающиеся.
ПРОДУКЦИЯ

75.

Ф.Т-3кС-300/500-24.000.СБ.
«Объ».
Фильтры турботангенциальные
трёх кассетные
самоочищающиеся.
1.НАЗНАЧЕНИЕ.
1.1.Фильтры Ф.Т-3кС-300/500-24.000.СБ предназначены для
очистки пластовой, подтоварной, сеноманской воды, а также для
очистки высоковязких жидкостей, мазута, масла, сырой нефти и
пр. от механических загрязнений, взвешенных твёрдых частиц,
песка, гелей и других загрязнений компонентов технологических
систем от механических износов и загрязнений в промышленных
условиях с одновременным увеличением срока непрерывной
эксплуатации фильтрующих самоочищающихся кассет с целью
обеспечения увеличения наработки насосов ЦНС 180-1422, ЦНС
240-1422 без дополнительных затрат на восстановление
элементов конструкции, особенно направляющих аппаратов,
рабочих колёс, валов и т.д.
1.2.Кроме вышеизложенного эксплуатация Ф.Т-3кС-300/50024.000.СБ обеспечивает снижение воздействий на коллекторские
характеристики горных пород, содержащих нефть, газ и воду, так
как значительно снижается нагнетание механических примесей в
пласты в процессе закачки воды насосами ЦНС 180-1422, ЦНС 2401422 и т.д.
ПРОДУКЦИЯ

76.

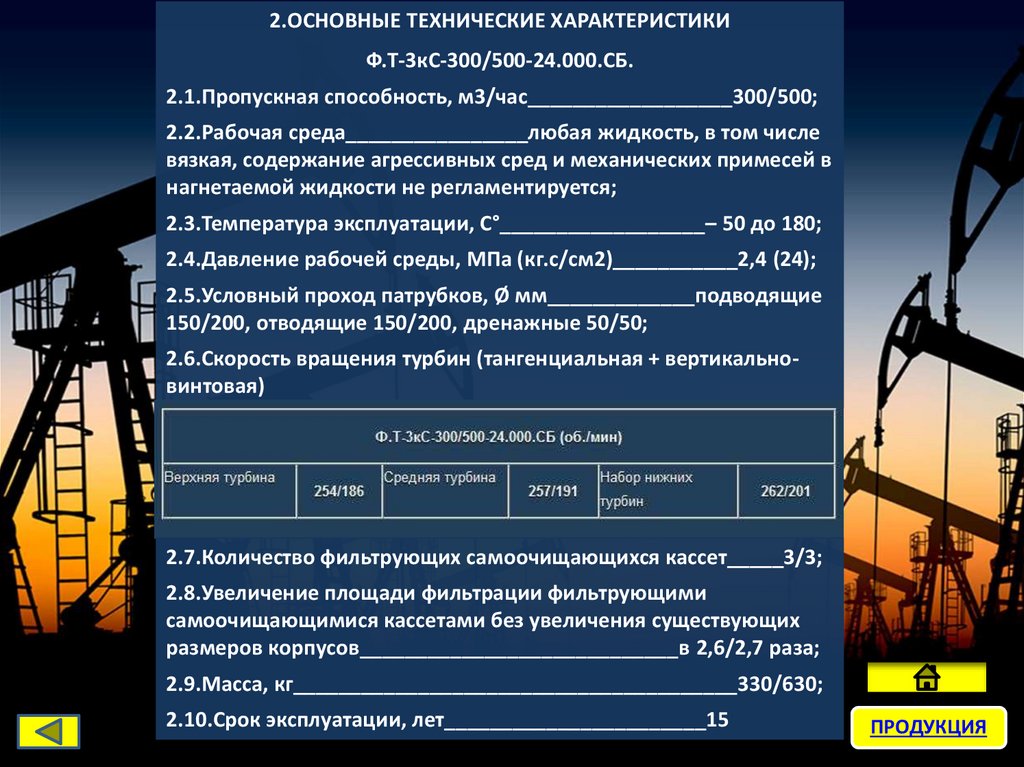

2.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ф.Т-3кС-300/500-24.000.СБ.
2.1.Пропускная способность, м3/час__________________300/500;
2.2.Рабочая среда________________любая жидкость, в том числе
вязкая, содержание агрессивных сред и механических примесей в
нагнетаемой жидкости не регламентируется;
2.3.Температура эксплуатации, С°__________________– 50 до 180;
2.4.Давление рабочей среды, МПа (кг.с/см2)___________2,4 (24);
2.5.Условный проход патрубков, Ø мм_____________подводящие
150/200, отводящие 150/200, дренажные 50/50;
2.6.Скорость вращения турбин (тангенциальная + вертикальновинтовая)
2.7.Количество фильтрующих самоочищающихся кассет_____3/3;
2.8.Увеличение площади фильтрации фильтрующими
самоочищающимися кассетами без увеличения существующих
размеров корпусов____________________________в 2,6/2,7 раза;
2.9.Масса, кг_______________________________________330/630;
2.10.Срок эксплуатации, лет_______________________15
ПРОДУКЦИЯ

77.

ПРОДУКЦИЯ

78.

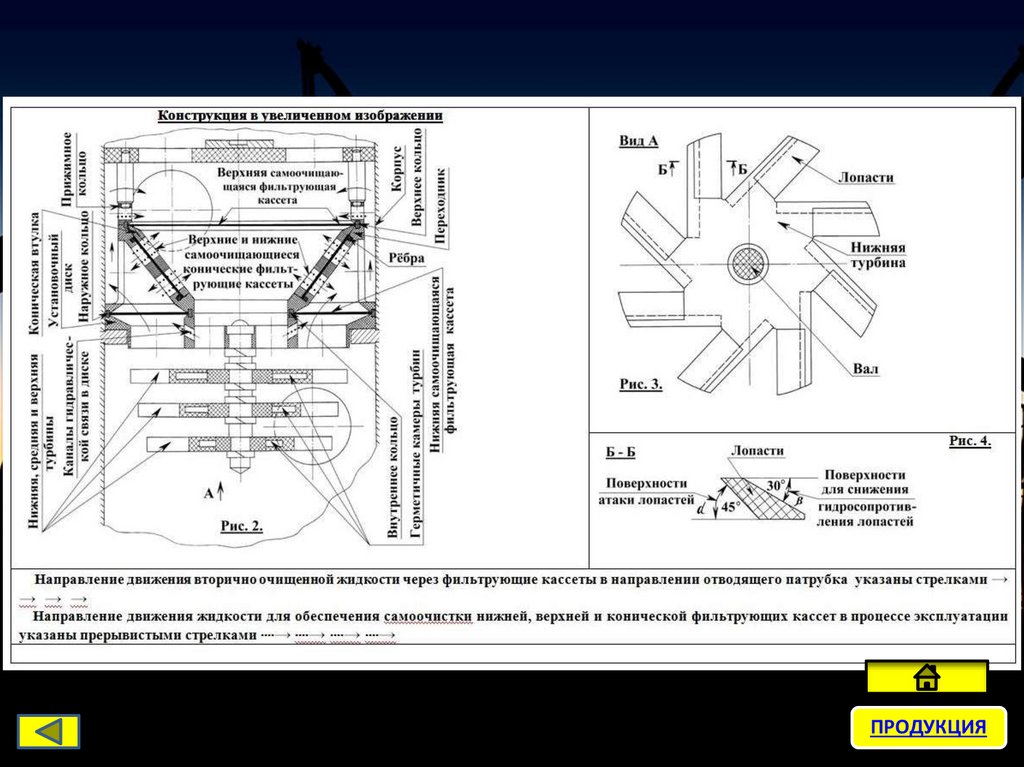

3.ПЕРВИЧНАЯ ОЧИСТКА ЖИДКОСТИ ВРАЩЕНИЕМ ТУРБИН
ТАНГЕНЦИАЛЬНЫМ И ВЕРТИКАЛЬНО-ВИНТОВЫМ ДВИЖЕНИЕМ
ЖИДКОСТИ.
3.1.В результате турбулентного вращения тангенциальным
потоком жидкости через подводящий патрубок верхний, средний
и набор нижних турбин через лопасти турбин вращаются и через
поверхности атаки, выполненные под углом 45°, происходит
первичная очистка жидкости от механических примесей и её
оседание в направлении дренажного патрубка (рис.1, рис.2, рис.3,
рис.4).
3.2.Наличие разгрузочных герметичных камер в турбинах
обеспечивает вращения турбин с минимальными потерями на
сопротивления жидкости и исключает дисбаланс турбин при их
вращении на валу.
3.3.Увеличение диаметров турбин в направлении вертикальновинтового подъёма жидкости в направлении отводящего
патрубка увеличивает турбулентность движения жидкости, что в
свою очередь увеличивает отделение механических примесей в
направлении дренажного патрубка вращающимися турбинами.
3.4.Для максимального удаления механических примесей набор
нижних турбин перекрывает подводящий патрубок, так как в этом
случае ограничено распространение механических примесей в
камере корпуса через подводящий патрубок и вращением турбин
обеспечивается максимальное удаление механических примесей.
3.5.Количество турбин на валу при необходимости может быть
увеличено для обеспечения более качественной фильтрации
жидкости от механических примесей.
ПРОДУКЦИЯ

79.

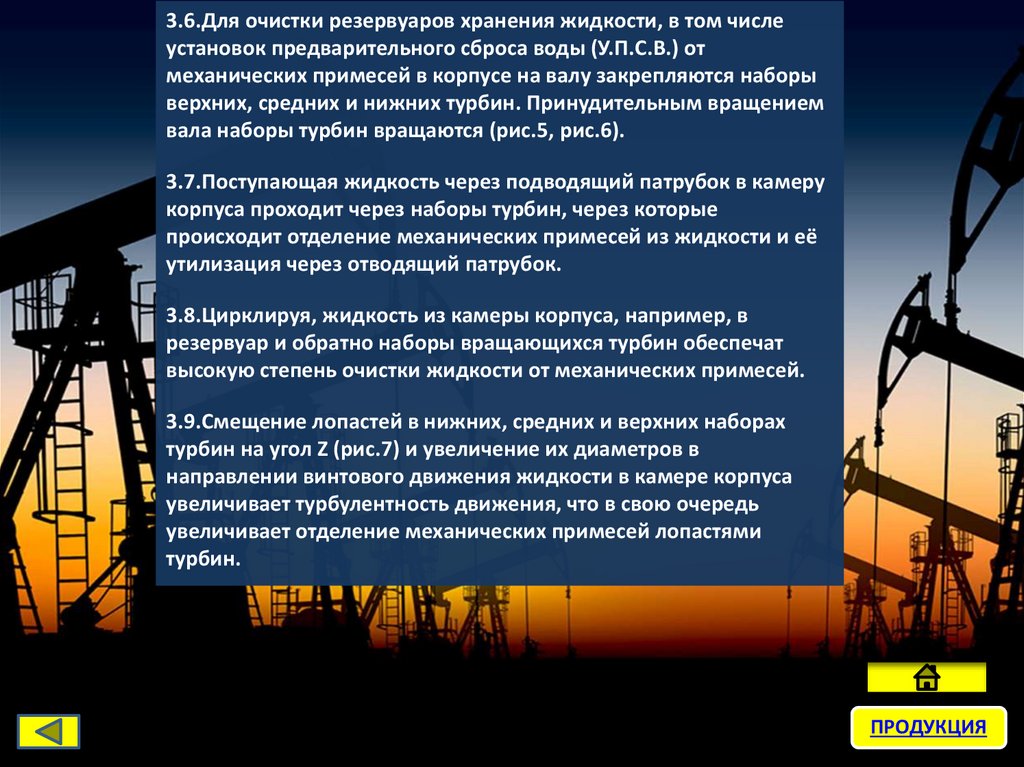

3.6.Для очистки резервуаров хранения жидкости, в том числе
установок предварительного сброса воды (У.П.С.В.) от
механических примесей в корпусе на валу закрепляются наборы
верхних, средних и нижних турбин. Принудительным вращением
вала наборы турбин вращаются (рис.5, рис.6).
3.7.Поступающая жидкость через подводящий патрубок в камеру
корпуса проходит через наборы турбин, через которые
происходит отделение механических примесей из жидкости и её
утилизация через отводящий патрубок.
3.8.Цирклируя, жидкость из камеры корпуса, например, в
резервуар и обратно наборы вращающихся турбин обеспечат
высокую степень очистки жидкости от механических примесей.
3.9.Смещение лопастей в нижних, средних и верхних наборах
турбин на угол Z (рис.7) и увеличение их диаметров в
направлении винтового движения жидкости в камере корпуса
увеличивает турбулентность движения, что в свою очередь
увеличивает отделение механических примесей лопастями
турбин.
ПРОДУКЦИЯ

80.

3.10.В результате высокой степени очистки появляется
возможность исключить дополнительные способы и средства
очистки, например, высоковязкой жидкости, пластовой воды и
т.д. от механических примесей и закачивать воду через насосные
агрегаты напрямую для поддержания пластового давления, что
обеспечит многократную экономию сил и средств в сравнении с
расходами, связанными на разработку и изготовление турбин.
Примечание: пропускная способность фильтров, в том числе с
принудительным вращением турбин (рис.5), как с применением
(рис.2), так и без применения фильтрующих кассет может быть
увеличена до 2000 м3/час и более.
Для очистки от механических примесей резервуаров или
установок предварительного сброса воды (У.П.С.В.)
ПРОДУКЦИЯ

81.

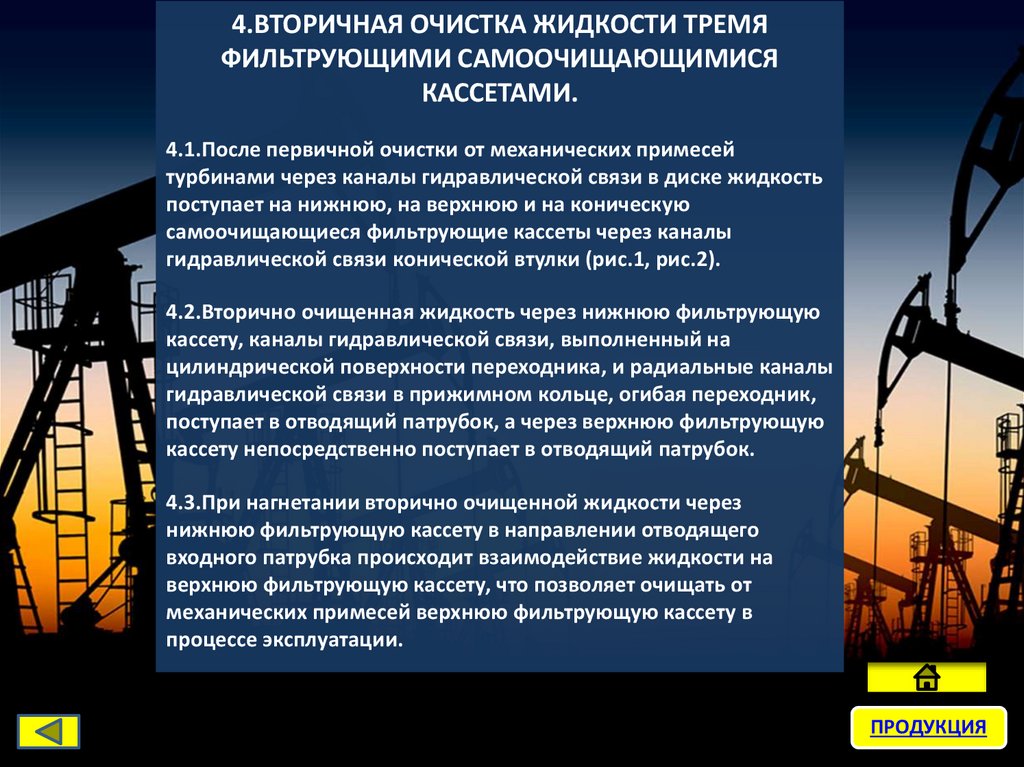

4.ВТОРИЧНАЯ ОЧИСТКА ЖИДКОСТИ ТРЕМЯ
ФИЛЬТРУЮЩИМИ САМООЧИЩАЮЩИМИСЯ
КАССЕТАМИ.
4.1.После первичной очистки от механических примесей
турбинами через каналы гидравлической связи в диске жидкость
поступает на нижнюю, на верхнюю и на коническую
самоочищающиеся фильтрующие кассеты через каналы
гидравлической связи конической втулки (рис.1, рис.2).
4.2.Вторично очищенная жидкость через нижнюю фильтрующую
кассету, каналы гидравлической связи, выполненный на
цилиндрической поверхности переходника, и радиальные каналы
гидравлической связи в прижимном кольце, огибая переходник,
поступает в отводящий патрубок, а через верхнюю фильтрующую
кассету непосредственно поступает в отводящий патрубок.
4.3.При нагнетании вторично очищенной жидкости через
нижнюю фильтрующую кассету в направлении отводящего
входного патрубка происходит взаимодействие жидкости на
верхнюю фильтрующую кассету, что позволяет очищать от
механических примесей верхнюю фильтрующую кассету в
процессе эксплуатации.
ПРОДУКЦИЯ

82.

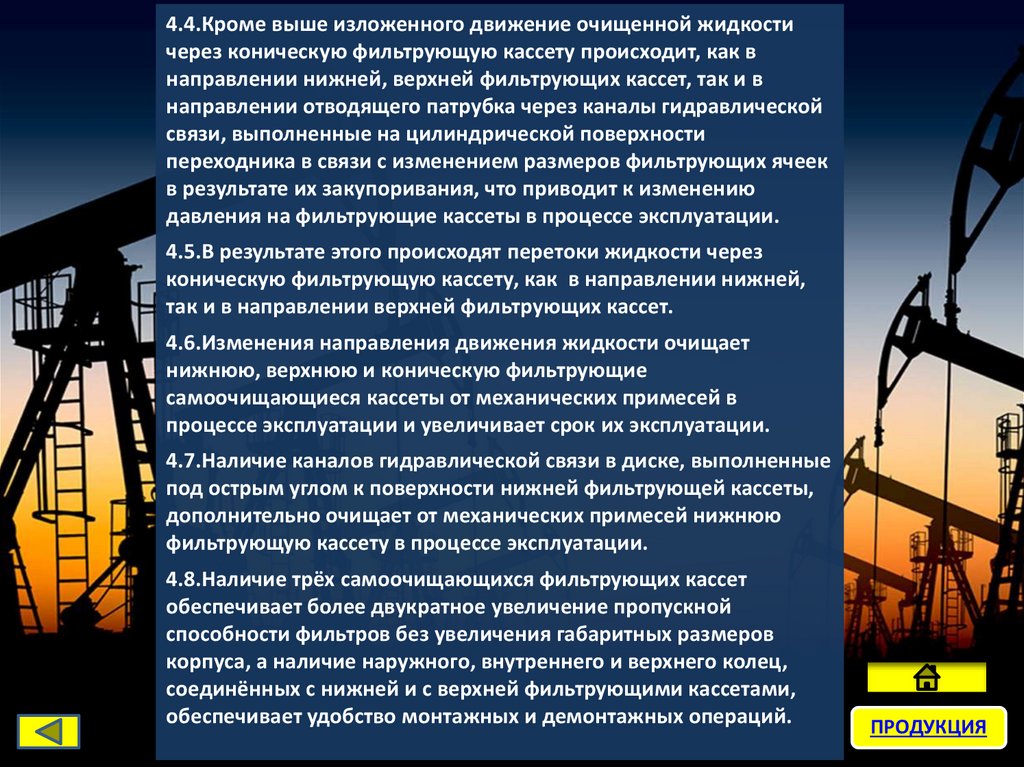

4.4.Кроме выше изложенного движение очищенной жидкости
через коническую фильтрующую кассету происходит, как в
направлении нижней, верхней фильтрующих кассет, так и в
направлении отводящего патрубка через каналы гидравлической
связи, выполненные на цилиндрической поверхности
переходника в связи с изменением размеров фильтрующих ячеек
в результате их закупоривания, что приводит к изменению
давления на фильтрующие кассеты в процессе эксплуатации.
4.5.В результате этого происходят перетоки жидкости через
коническую фильтрующую кассету, как в направлении нижней,
так и в направлении верхней фильтрующих кассет.
4.6.Изменения направления движения жидкости очищает
нижнюю, верхнюю и коническую фильтрующие
самоочищающиеся кассеты от механических примесей в
процессе эксплуатации и увеличивает срок их эксплуатации.
4.7.Наличие каналов гидравлической связи в диске, выполненные
под острым углом к поверхности нижней фильтрующей кассеты,
дополнительно очищает от механических примесей нижнюю
фильтрующую кассету в процессе эксплуатации.
4.8.Наличие трёх самоочищающихся фильтрующих кассет
обеспечивает более двукратное увеличение пропускной
способности фильтров без увеличения габаритных размеров
корпуса, а наличие наружного, внутреннего и верхнего колец,
соединённых с нижней и с верхней фильтрующими кассетами,
обеспечивает удобство монтажных и демонтажных операций.
ПРОДУКЦИЯ

83.

4.9.В свою очередь наличие рёбер, выполненных по контуру
конической фильтрующей кассеты, также обеспечивает удобство
монтажных и демонтажных операций.
4.10.Механические примеси не накапливаются на
горизонтальных поверхностях нижней и верхней
самоочищающихся фильтрующих кассетах, а через каналы
гидравлической связи в диске и через вращающиеся турбины
удаляются в направлении дренажного патрубка, так как удельный
вес механических примесей больше удельного веса воды
ПРОДУКЦИЯ
