1. Машины для раздачи кормов

МАШИНЫ ДЛЯ РАЗДАЧИ
КОРМОВ
Мобильные кормораздатчики
Преподаватель ГБОУ
СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВА-НИЯ ХЕРСОНСКОЙ ОБЛАСТИ
«НОВОКАХОВСКИЙ АГРОТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ»
Спильнык С.М.

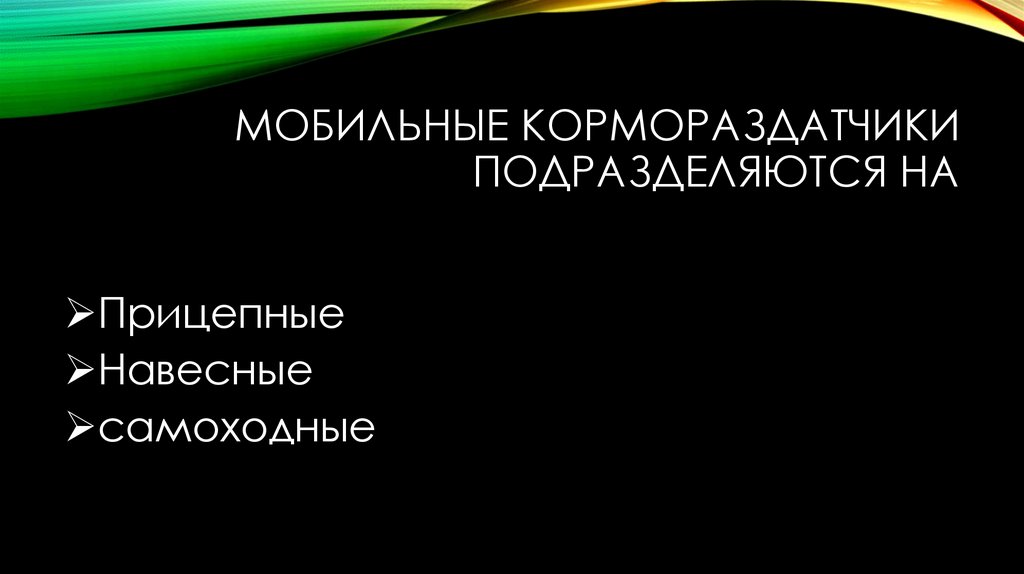

2. Мобильные кормораздатчики подразделяются на

МОБИЛЬНЫЕ КОРМОРАЗДАТЧИКИ
ПОДРАЗДЕЛЯЮТСЯ НА
Прицепные
Навесные
самоходные

3. Требования к кормораздатчикам

ТРЕБОВАНИЯ К
КОРМОРАЗДАТЧИКАМ
обеспечивать раздачу различных кормов и их смесей
(универсальность);
обеспечивать равномерность выдачи корма с максимально
допустимым отклонением от нормы 15 % – для стебельчатых
кормов, 5 % – для концентрированных кормов;
не допускать расслоения корма по фракциям и его загрязнения;
Не создавать повышенный шум;
продолжительность времени раздачи корма в одном помещении
не должна превышать 30 мин;
быть устойчивыми в рабочем и транспортном положениях;
иметь высокую маневренность и хорошее сцепление с грунтом;

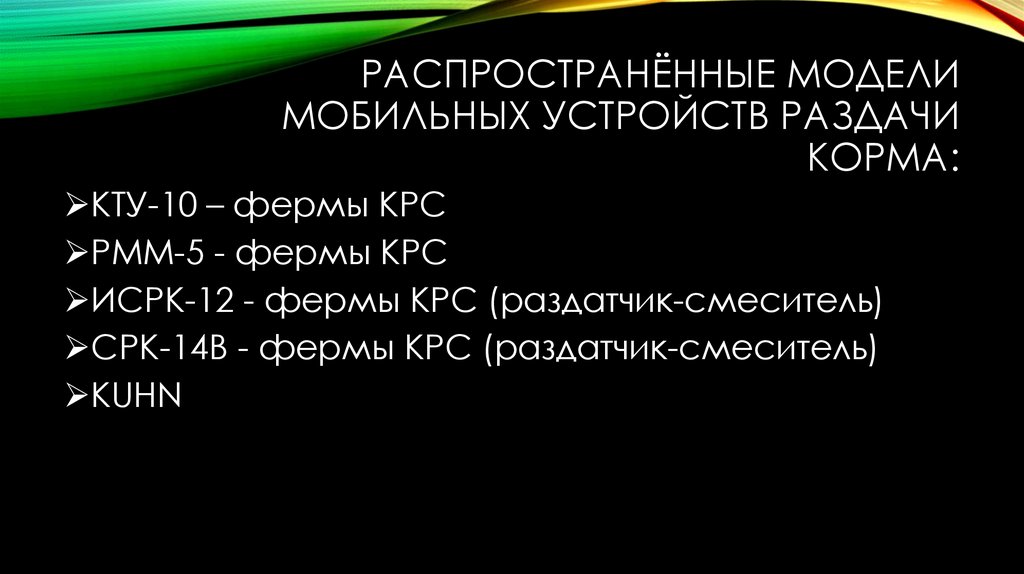

4. Распространённые модели мобильных устройств раздачи корма:

РАСПРОСТРАНЁННЫЕ МОДЕЛИ
МОБИЛЬНЫХ УСТРОЙСТВ РАЗДАЧИ
КОРМА:
КТУ-10 – фермы КРС
РММ-5 - фермы КРС
ИСРК-12 - фермы КРС (раздатчик-смеситель)
СРК-14В - фермы КРС (раздатчик-смеситель)

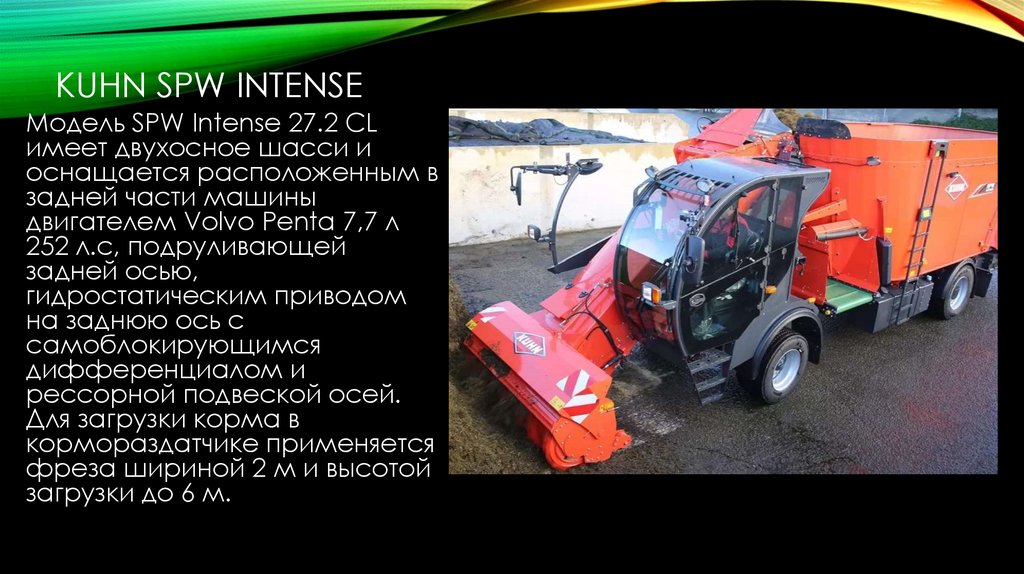

KUHN

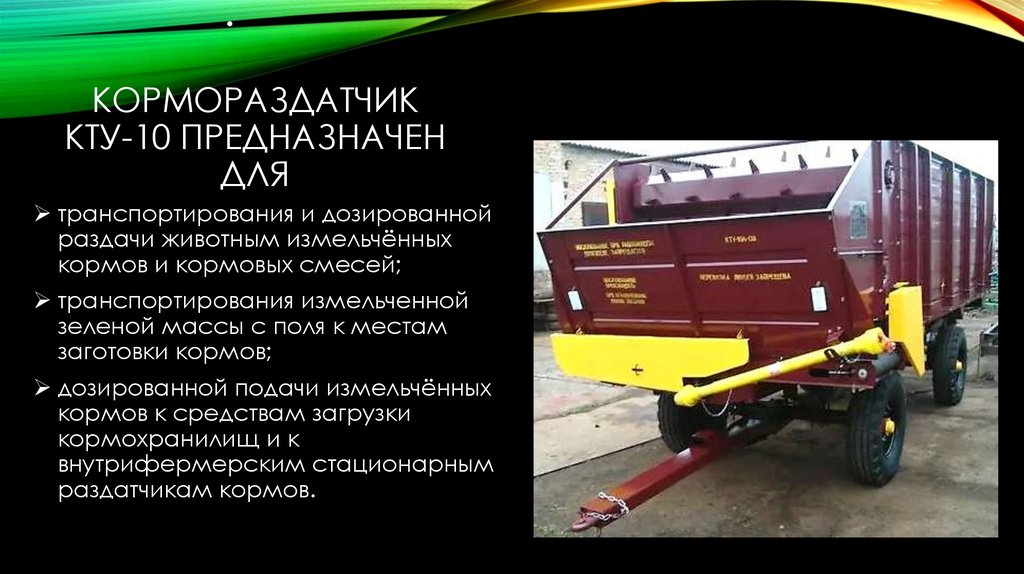

5. Кормораздатчик КТУ-10 предназначен для

КОРМОРАЗДАТЧИК
КТУ-10 ПРЕДНАЗНАЧЕН
ДЛЯ
транспортирования и дозированной
раздачи животным измельчённых
кормов и кормовых смесей;
транспортирования измельченной
зеленой массы с поля к местам
заготовки кормов;
дозированной подачи измельчённых
кормов к средствам загрузки
кормохранилищ и к
внутрифермерским стационарным
раздатчикам кормов.

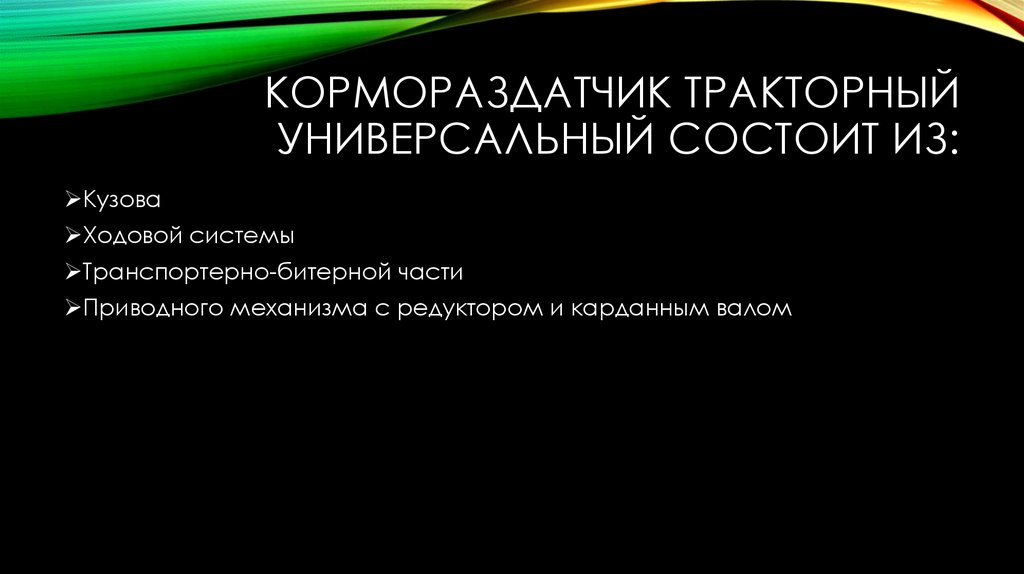

6. Кормораздатчик тракторный универсальный состоит из:

КОРМОРАЗДАТЧИК ТРАКТОРНЫЙ
УНИВЕРСАЛЬНЫЙ СОСТОИТ ИЗ:
Кузова
Ходовой системы
Транспортерно-битерной части
Приводного механизма с редуктором и карданным валом

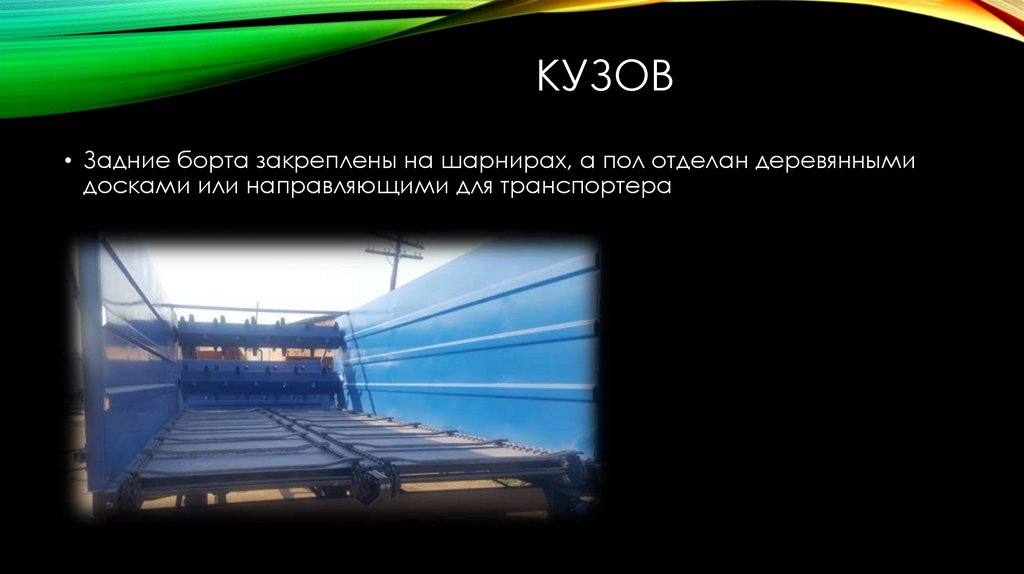

7. Кузов

КУЗОВ
• Задние борта закреплены на шарнирах, а пол отделан деревянными
досками или направляющими для транспортера

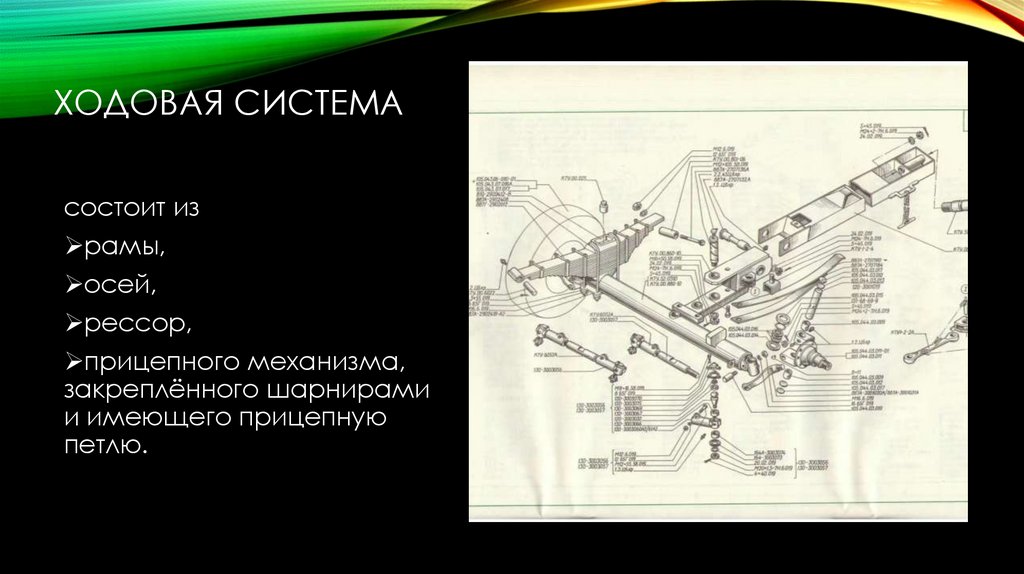

8. Ходовая система

ХОДОВАЯ СИСТЕМА
состоит из
рамы,
осей,
рессор,
прицепного механизма,
закреплённого шарнирами
и имеющего прицепную
петлю.

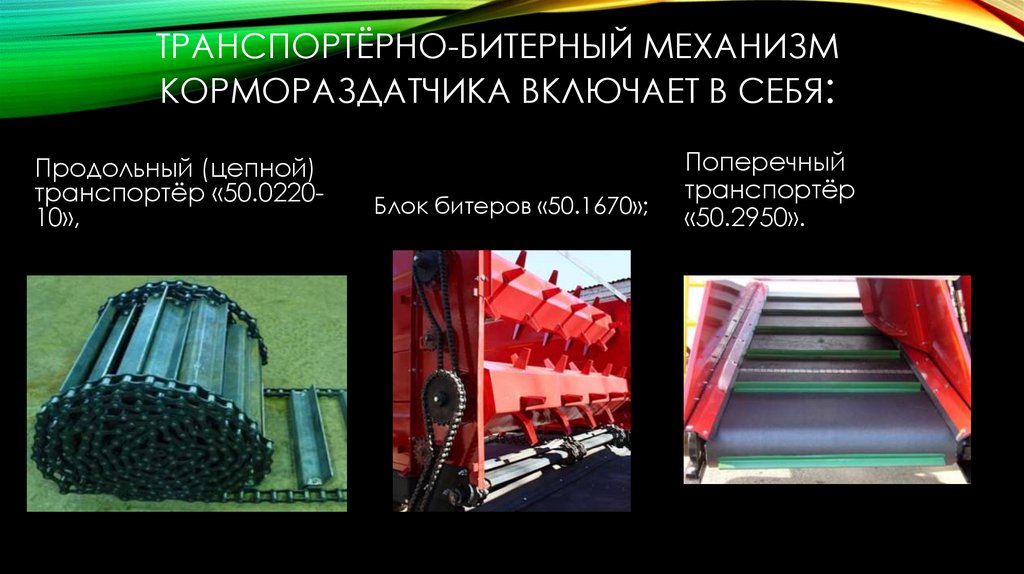

9. транспортёрно-битерный механизм кормораздатчика включает в себя:

ТРАНСПОРТЁРНО-БИТЕРНЫЙ МЕХАНИЗМ
КОРМОРАЗДАТЧИКА ВКЛЮЧАЕТ В СЕБЯ:
Продольный (цепной)
транспортёр «50.022010»,
Блок битеров «50.1670»;
Поперечный
транспортёр
«50.2950».

10. Приводной механизм

ПРИВОДНОЙ МЕХАНИЗМ
Редуктор– пара конических
шестерён с прямыми зубьями и
передаточным числом 1,25;
Вал привода редуктора с
пружинно-зубчатой
предохранительной муфтой

11.

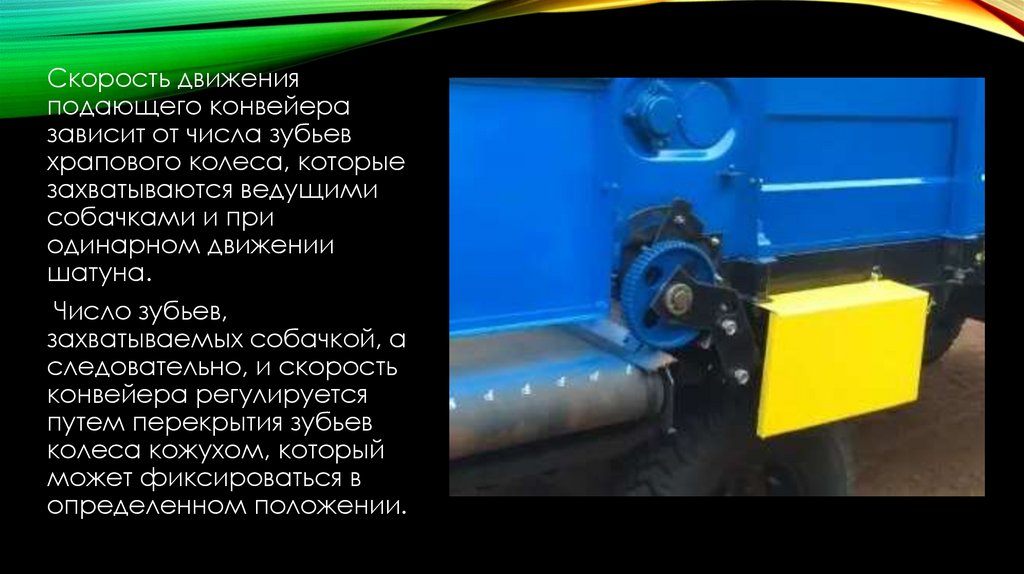

Скорость движения
подающего конвейера
зависит от числа зубьев
храпового колеса, которые
захватываются ведущими
собачками и при
одинарном движении
шатуна.
Число зубьев,
захватываемых собачкой, а
следовательно, и скорость
конвейера регулируется
путем перекрытия зубьев
колеса кожухом, который
может фиксироваться в
определенном положении.

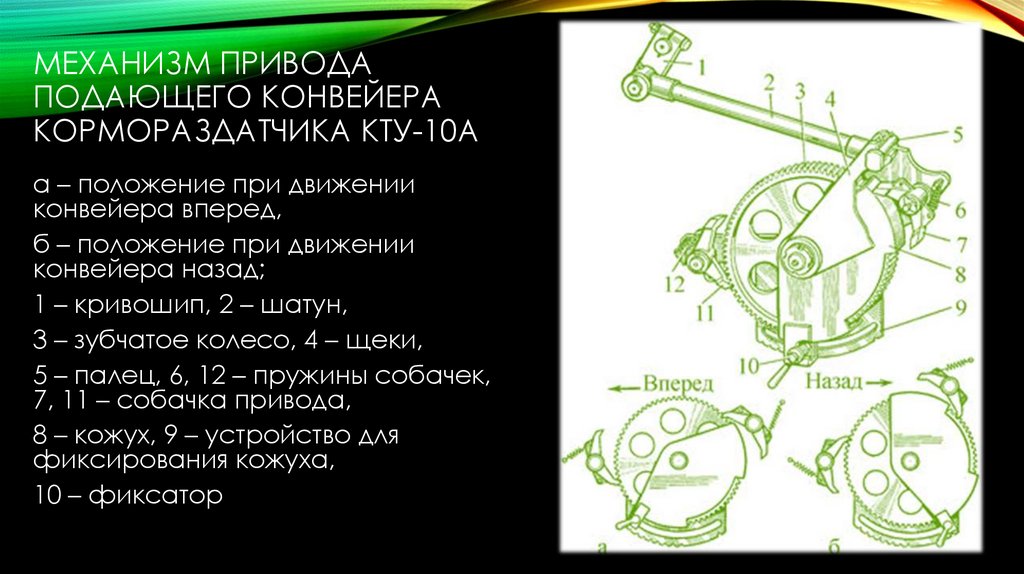

12. Механизм привода подающего конвейера кормораздатчика КТУ-10А

МЕХАНИЗМ ПРИВОДА
ПОДАЮЩЕГО КОНВЕЙЕРА
КОРМОРАЗДАТЧИКА КТУ-10А
а – положение при движении
конвейера вперед,
б – положение при движении
конвейера назад;
1 – кривошип, 2 – шатун,
3 – зубчатое колесо, 4 – щеки,
5 – палец, 6, 12 – пружины собачек,
7, 11 – собачка привода,
8 – кожух, 9 – устройство для
фиксирования кожуха,
10 – фиксатор

13.

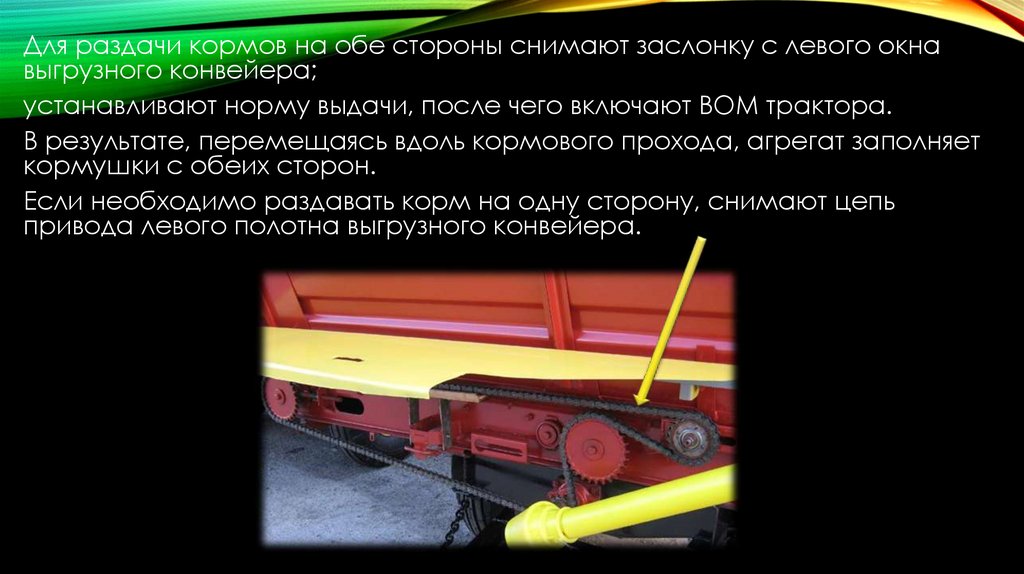

Для раздачи кормов на обе стороны снимают заслонку с левого окна
выгрузного конвейера;
устанавливают норму выдачи, после чего включают ВОМ трактора.
В результате, перемещаясь вдоль кормового прохода, агрегат заполняет
кормушки с обеих сторон.
Если необходимо раздавать корм на одну сторону, снимают цепь
привода левого полотна выгрузного конвейера.

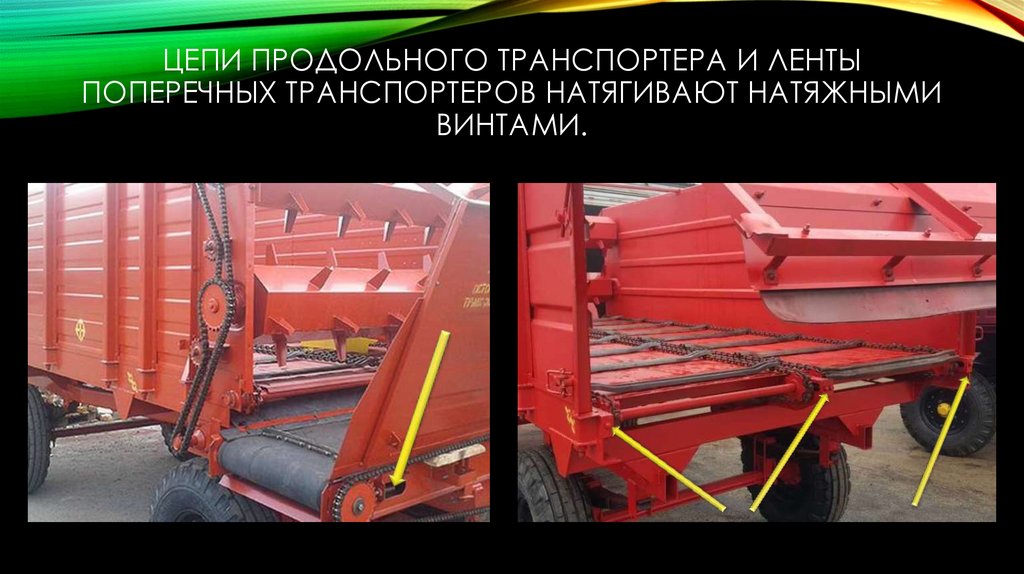

14. Цепи продольного транспортера и ленты поперечных транспортеров натягивают натяжными винтами.

ЦЕПИ ПРОДОЛЬНОГО ТРАНСПОРТЕРА И ЛЕНТЫ
ПОПЕРЕЧНЫХ ТРАНСПОРТЕРОВ НАТЯГИВАЮТ НАТЯЖНЫМИ
ВИНТАМИ.

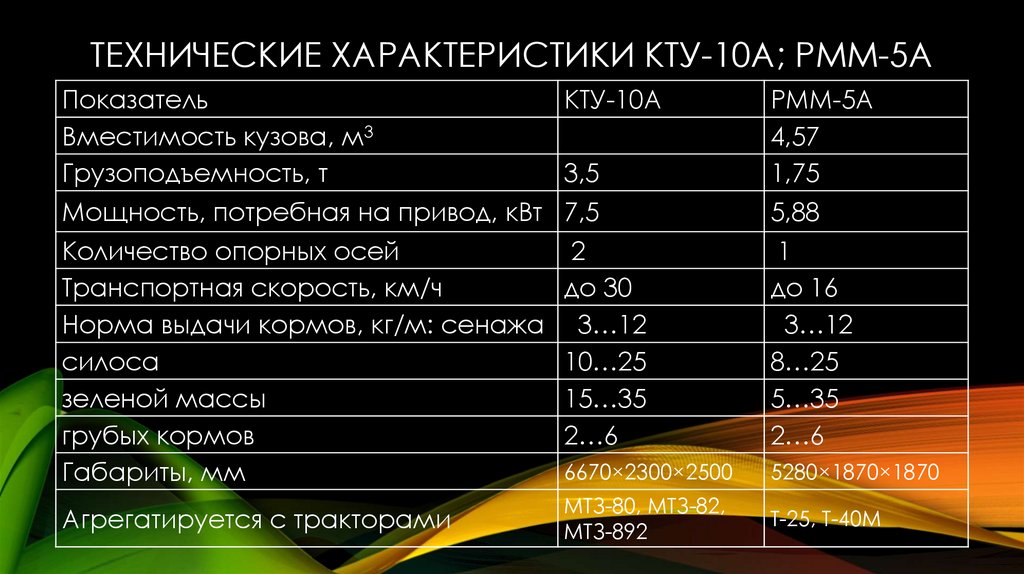

15. Технические характеристики КТУ-10А; РММ-5А

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КТУ-10А; РММ-5А
Показатель
Вместимость кузова, м3
Грузоподъемность, т
КТУ-10А
3,5
РММ-5А
4,57
1,75
Мощность, потребная на привод, кВт 7,5
5,88
Количество опорных осей
Транспортная скорость, км/ч
Норма выдачи кормов, кг/м: сенажа
силоса
зеленой массы
грубых кормов
Габариты, мм
2
до 30
3…12
10…25
15…35
2…6
1
до 16
3…12
8…25
5…35
2…6
6670×2300×2500
5280×1870×1870
Агрегатируется с тракторами
МТЗ-80, МТЗ-82,
МТЗ-892
Т-25, Т-40М

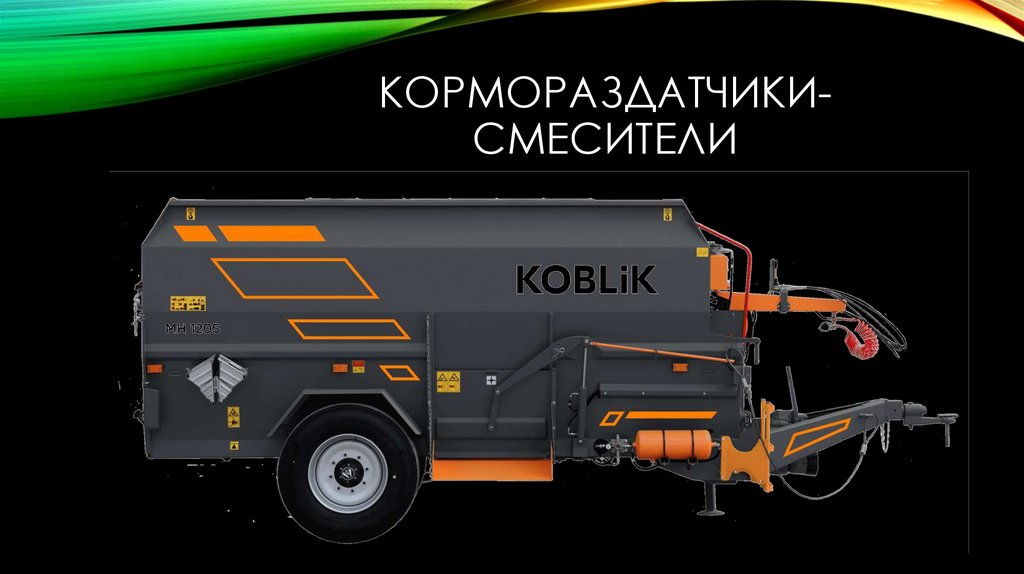

16. Кормораздатчики-смесители

КОРМОРАЗДАТЧИКИСМЕСИТЕЛИ

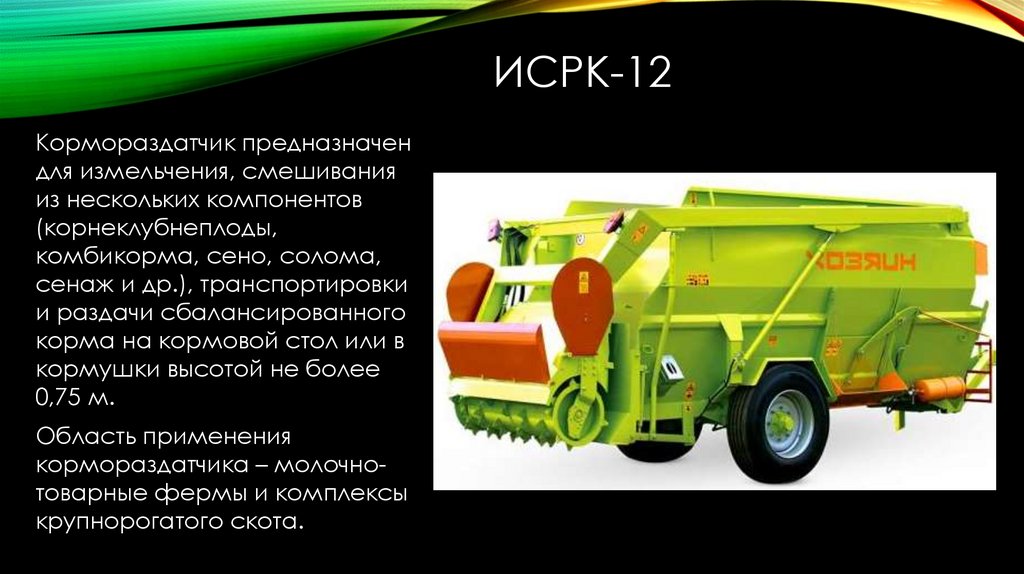

17. ИСРК-12

Кормораздатчик предназначен
для измельчения, смешивания
из нескольких компонентов
(корнеклубнеплоды,
комбикорма, сено, солома,
сенаж и др.), транспортировки
и раздачи сбалансированного
корма на кормовой стол или в
кормушки высотой не более
0,75 м.
Область применения
кормораздатчика – молочнотоварные фермы и комплексы
крупнорогатого скота.

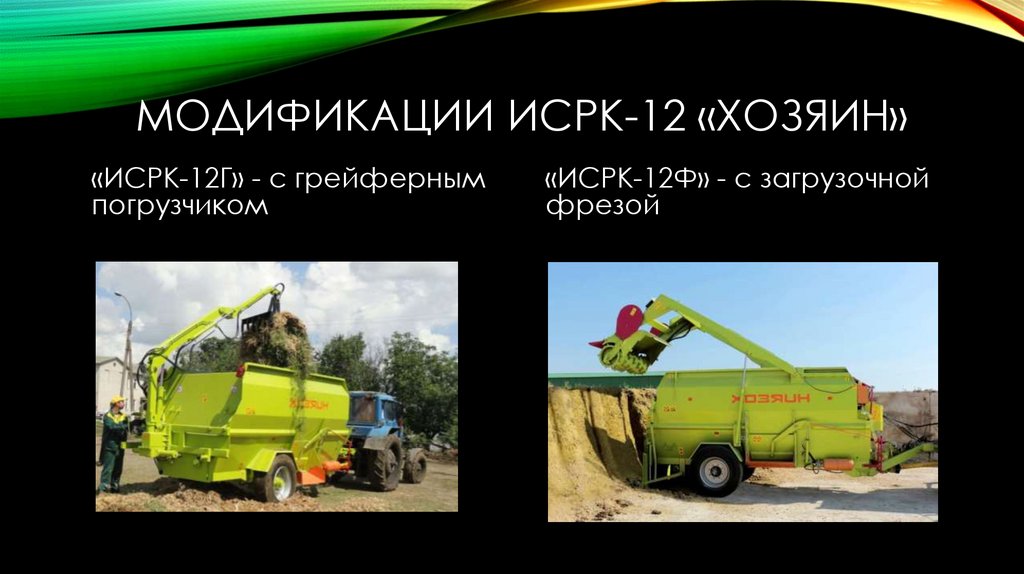

18. Модификации ИСРК-12 «хозяин»

МОДИФИКАЦИИ ИСРК-12 «ХОЗЯИН»
«ИСРК-12Г» - с грейферным
погрузчиком
«ИСРК-12Ф» - с загрузочной
фрезой

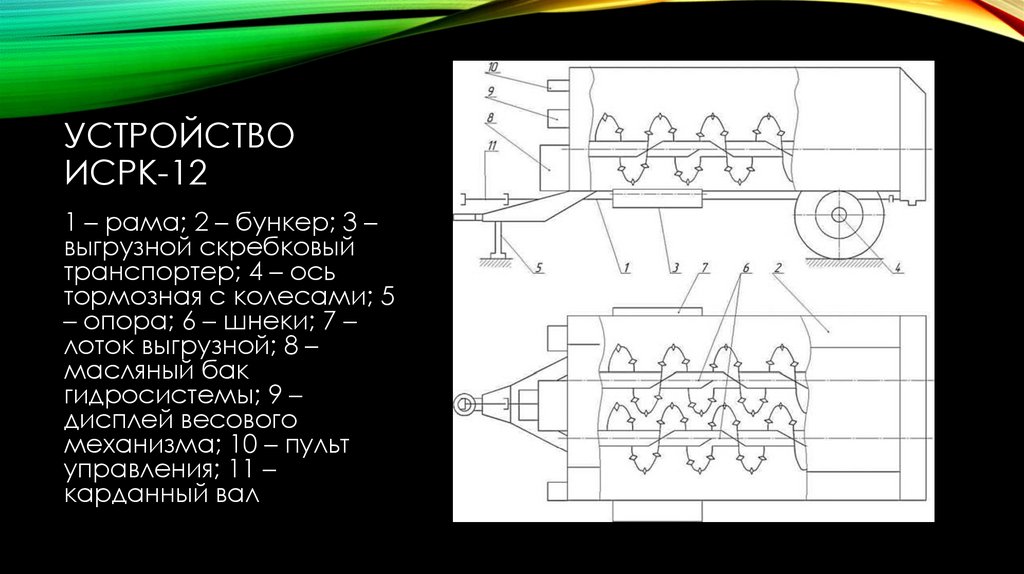

19. Устройство ИСРК-12

УСТРОЙСТВО
ИСРК-12
1 – рама; 2 – бункер; 3 –
выгрузной скребковый
транспортер; 4 – ось
тормозная с колесами; 5
– опора; 6 – шнеки; 7 –
лоток выгрузной; 8 –
масляный бак
гидросистемы; 9 –
дисплей весового
механизма; 10 – пульт
управления; 11 –
карданный вал

20.

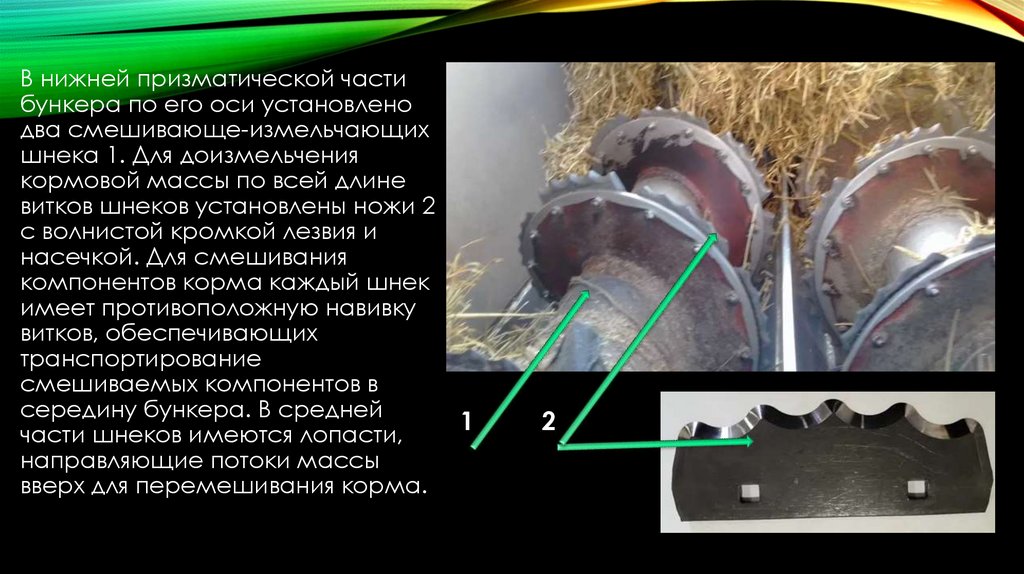

В нижней призматической части
бункера по его оси установлено
два смешивающе-измельчающих
шнека 1. Для доизмельчения
кормовой массы по всей длине
витков шнеков установлены ножи 2
с волнистой кромкой лезвия и
насечкой. Для смешивания
компонентов корма каждый шнек
имеет противоположную навивку
витков, обеспечивающих
транспортирование
смешиваемых компонентов в
середину бункера. В средней
части шнеков имеются лопасти,
направляющие потоки массы
вверх для перемешивания корма.
1
2

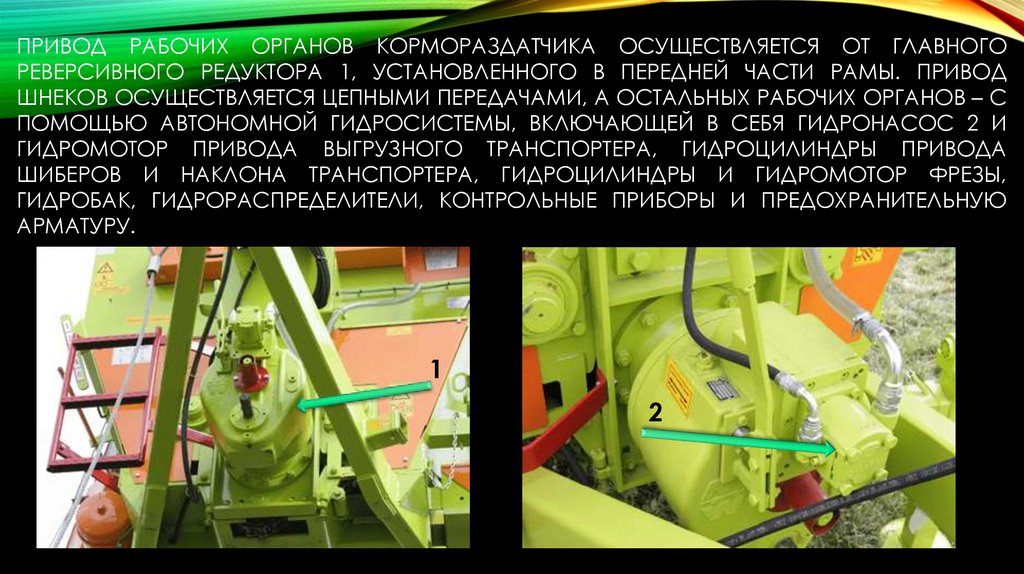

21. Привод рабочих органов кормораздатчика осуществляется от главного реверсивного редуктора 1, установленного в передней части

ПРИВОД РАБОЧИХ ОРГАНОВ КОРМОРАЗДАТЧИКА ОСУЩЕСТВЛЯЕТСЯ ОТ ГЛАВНОГО
РЕВЕРСИВНОГО РЕДУКТОРА 1, УСТАНОВЛЕННОГО В ПЕРЕДНЕЙ ЧАСТИ РАМЫ. ПРИВОД
ШНЕКОВ ОСУЩЕСТВЛЯЕТСЯ ЦЕПНЫМИ ПЕРЕДАЧАМИ, А ОСТАЛЬНЫХ РАБОЧИХ ОРГАНОВ – С
ПОМОЩЬЮ АВТОНОМНОЙ ГИДРОСИСТЕМЫ, ВКЛЮЧАЮЩЕЙ В СЕБЯ ГИДРОНАСОС 2 И
ГИДРОМОТОР ПРИВОДА ВЫГРУЗНОГО ТРАНСПОРТЕРА, ГИДРОЦИЛИНДРЫ ПРИВОДА
ШИБЕРОВ И НАКЛОНА ТРАНСПОРТЕРА, ГИДРОЦИЛИНДРЫ И ГИДРОМОТОР ФРЕЗЫ,
ГИДРОБАК, ГИДРОРАСПРЕДЕЛИТЕЛИ, КОНТРОЛЬНЫЕ ПРИБОРЫ И ПРЕДОХРАНИТЕЛЬНУЮ
АРМАТУРУ.
1
1
2

22. Гидравлическая система кормораздатчика

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
КОРМОРАЗДАТЧИКА
гидрораспределитель
гидроцилиндр привода шиберной
заслонки1 с указателем величины
открытия 2
1
2

23. Гидравлическая система кормораздатчика

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
КОРМОРАЗДАТЧИКА

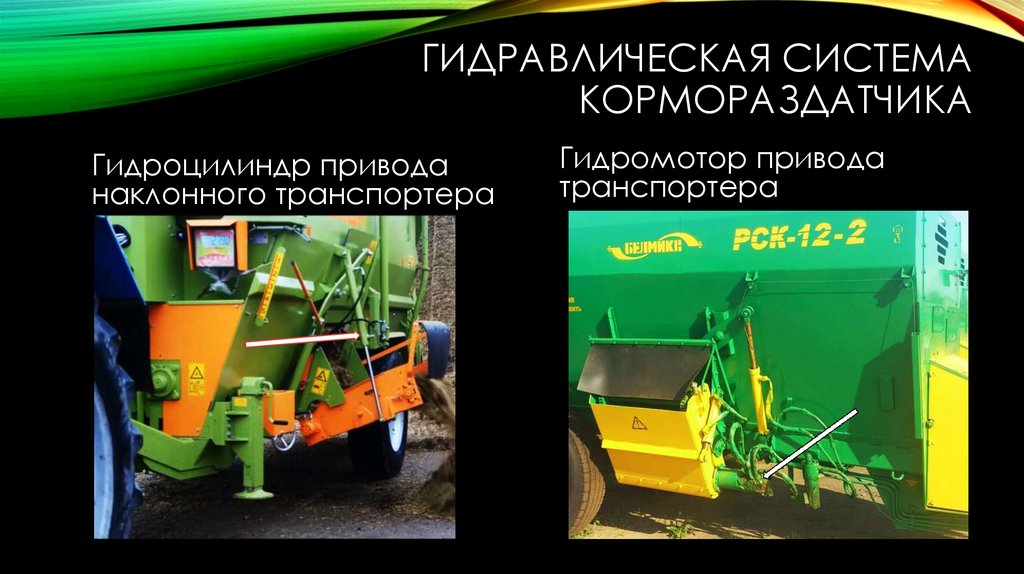

Гидроцилиндр привода
наклонного транспортера
Гидромотор привода
транспортера

24. Гидравлическая система кормораздатчика

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
КОРМОРАЗДАТЧИКА

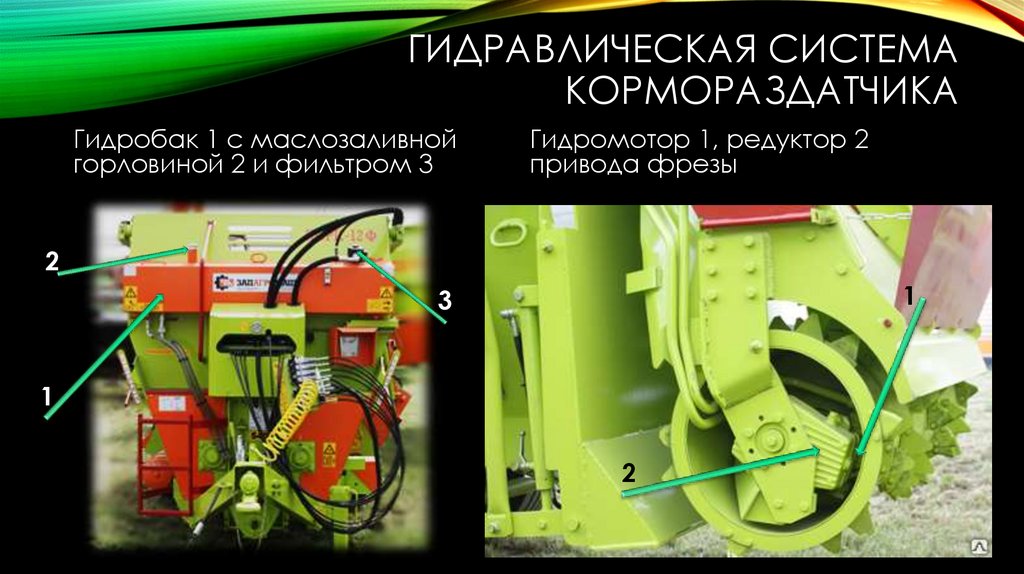

Гидробак 1 с маслозаливной
горловиной 2 и фильтром 3
Гидромотор 1, редуктор 2
привода фрезы
2
1
3
1
2

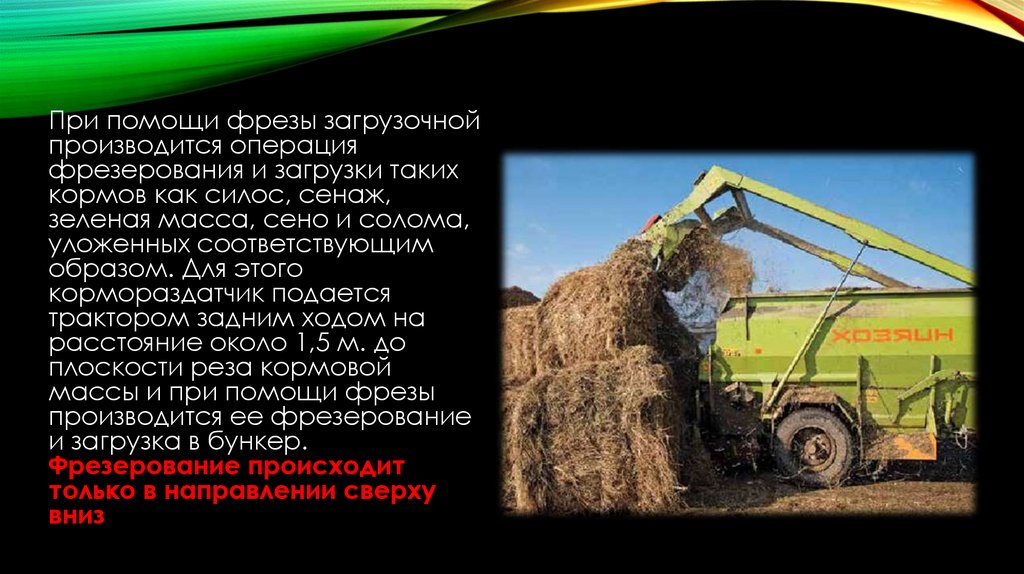

25.

При помощи фрезы загрузочной
производится операция
фрезерования и загрузки таких
кормов как силос, сенаж,
зеленая масса, сено и солома,
уложенных соответствующим
образом. Для этого
кормораздатчик подается
трактором задним ходом на
расстояние около 1,5 м. до
плоскости реза кормовой
массы и при помощи фрезы
производится ее фрезерование
и загрузка в бункер.
Фрезерование происходит
только в направлении сверху
вниз

26.

1
Весовой механизм состоит из
нагрузочного устройства,
управляющего контроллера и
коммутационных связей.
Измерительная система имеет
ручной режим настройки,
автоматический режим взвешивания
с высвечиванием показаний на
индикаторе дисплея 1, блокировку
системы взвешивания при переездах
агрегата к местам дозагрузки.

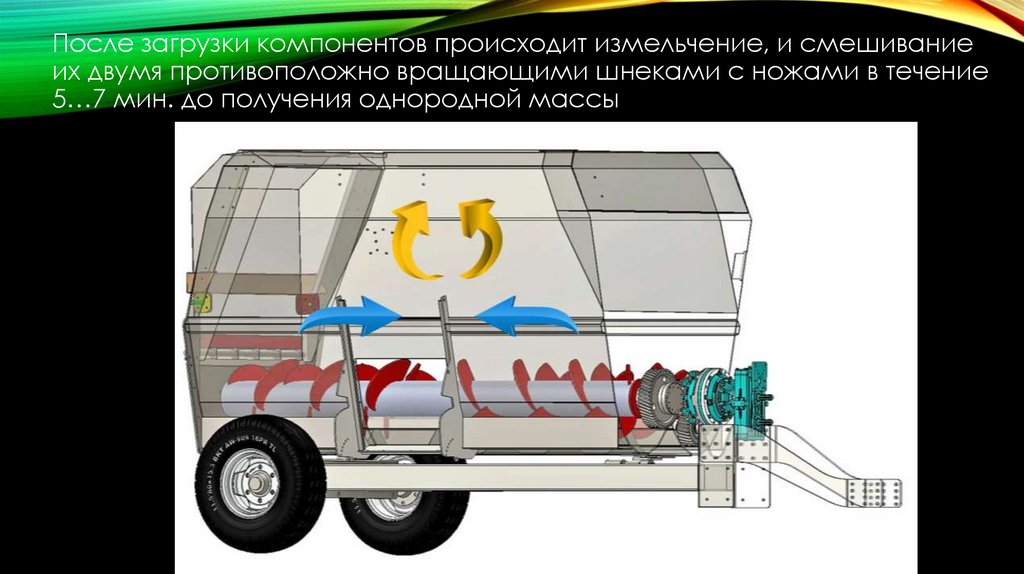

27.

После загрузки компонентов происходит измельчение, и смешивание
их двумя противоположно вращающими шнеками с ножами в течение
5…7 мин. до получения однородной массы

28.

Раздача кормосмесей
осуществляется при движении
кормораздатчика вдоль кормушки или
кормового стола, путем открытия
шиберной заслонки в выгрузном окне,
скребковым транспортером или при
помощи лотка.
Норма выдачи кормов регулируется
изменением скорости транспортера и
шиберной заслонкой выгрузного
шнека. Подбирать норму выдачи
кормов необходимо опытным путем.
Скорость транспортера изменяется
гидромотором, управляемым из
кабины трактора.
Так же регулируется высота подъема
транспортера.

29. Регулировки

РЕГУЛИРОВКИ

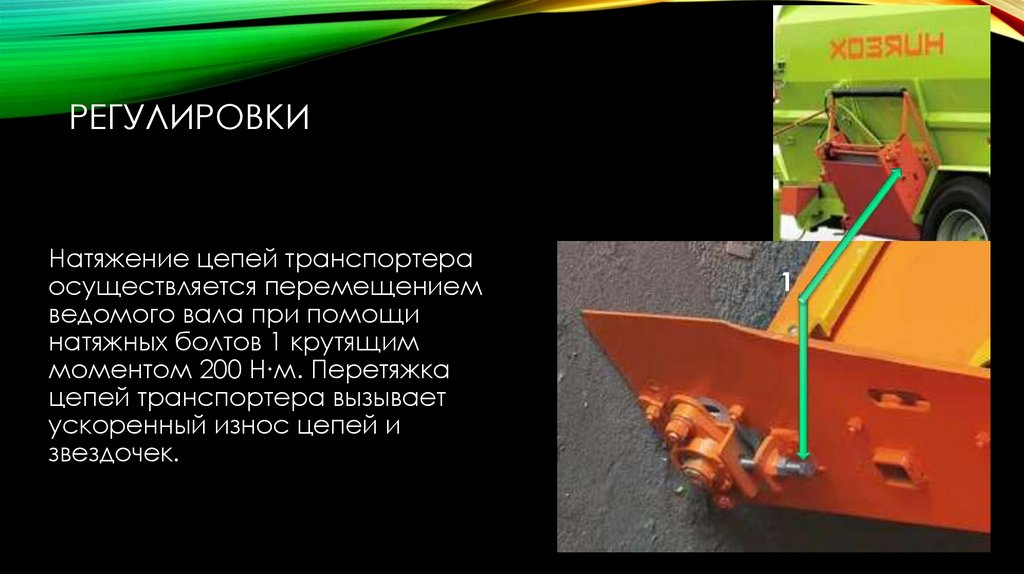

Натяжение цепей транспортера
осуществляется перемещением
ведомого вала при помощи
натяжных болтов 1 крутящим
моментом 200 Н∙м. Перетяжка
цепей транспортера вызывает
ускоренный износ цепей и
звездочек.
1

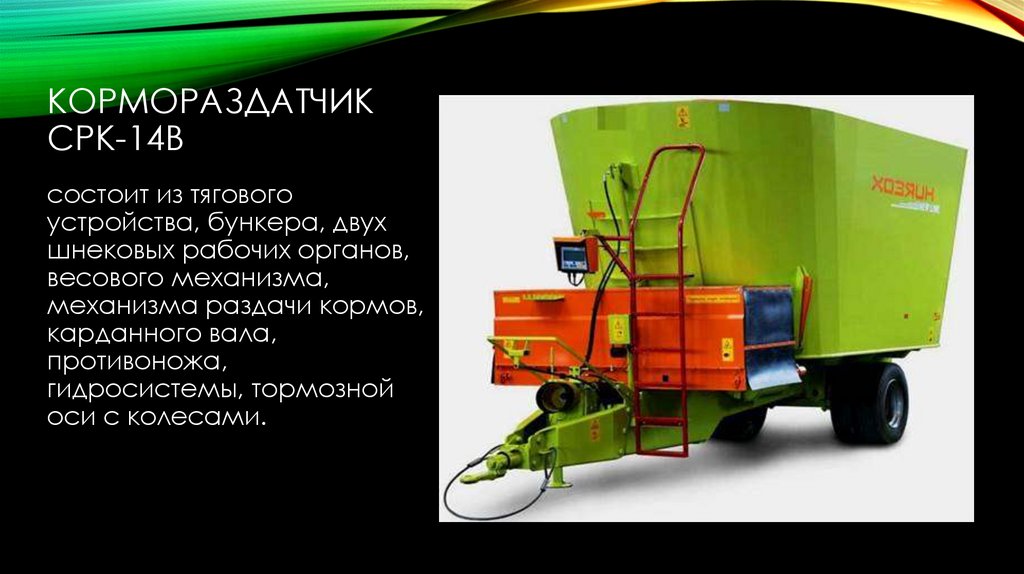

30. Кормораздатчик СРК-14В

КОРМОРАЗДАТЧИК
СРК-14В
состоит из тягового
устройства, бункера, двух
шнековых рабочих органов,
весового механизма,
механизма раздачи кормов,
карданного вала,
противоножа,
гидросистемы, тормозной
оси с колесами.

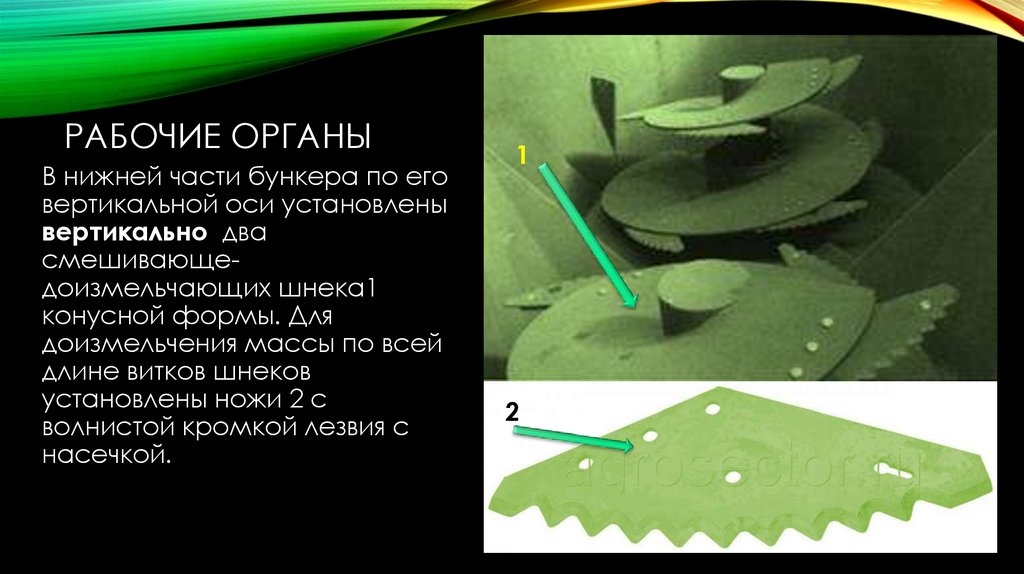

31. Рабочие органы

РАБОЧИЕ ОРГАНЫ
В нижней части бункера по его
вертикальной оси установлены
вертикально два
смешивающедоизмельчающих шнека1
конусной формы. Для
доизмельчения массы по всей
длине витков шнеков
установлены ножи 2 с
волнистой кромкой лезвия с
насечкой.
1
2

32.

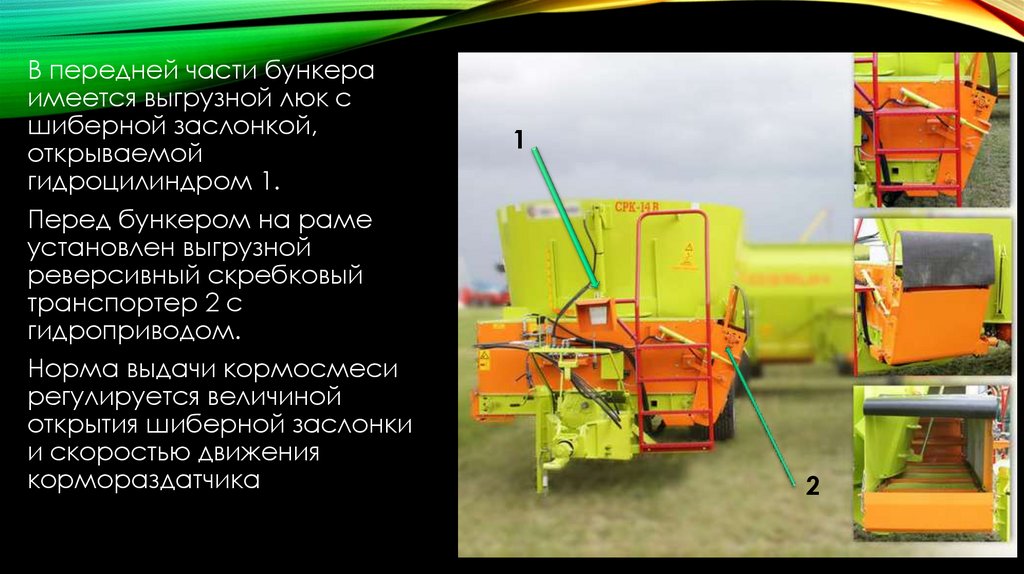

В передней части бункера
имеется выгрузной люк с
шиберной заслонкой,
открываемой
гидроцилиндром 1.
Перед бункером на раме
установлен выгрузной
реверсивный скребковый
транспортер 2 с
гидроприводом.
Норма выдачи кормосмеси
регулируется величиной
открытия шиберной заслонки
и скоростью движения
кормораздатчика
1
2

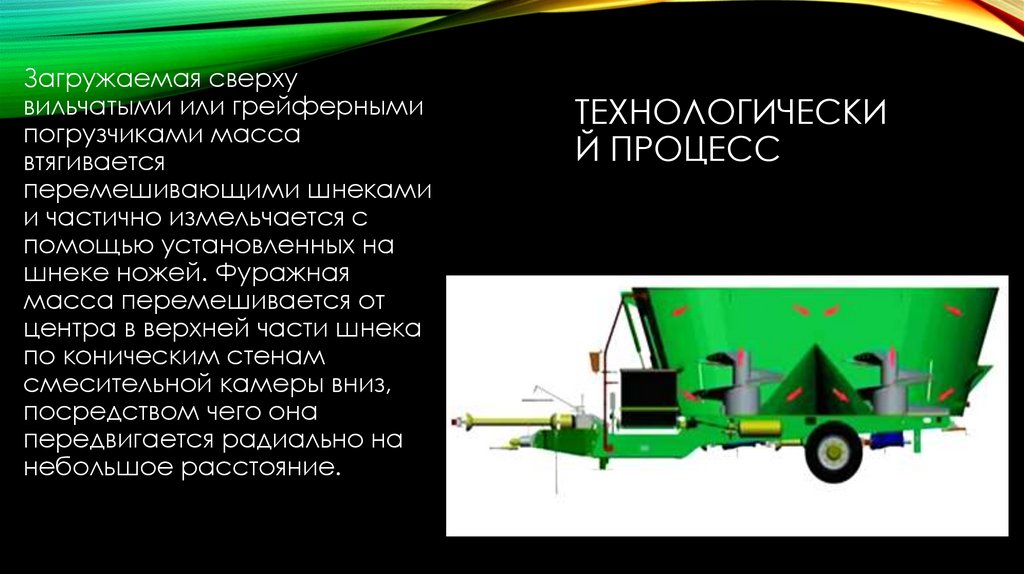

33. Технологический процесс

Загружаемая сверху
вильчатыми или грейферными
погрузчиками масса
втягивается
перемешивающими шнеками
и частично измельчается с
помощью установленных на
шнеке ножей. Фуражная
масса перемешивается от
центра в верхней части шнека
по коническим стенам
смесительной камеры вниз,
посредством чего она
передвигается радиально на
небольшое расстояние.
ТЕХНОЛОГИЧЕСКИ
Й ПРОЦЕСС

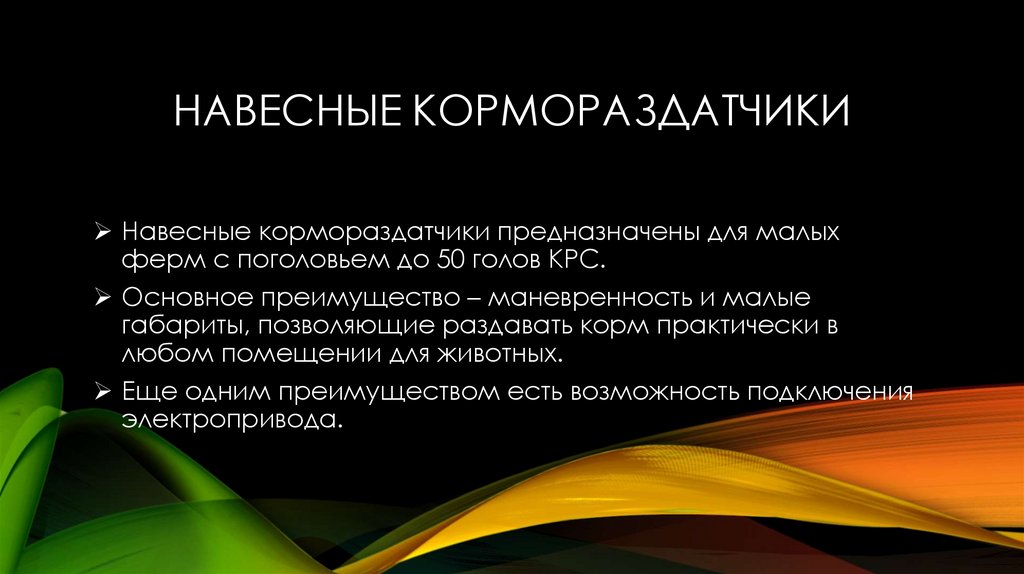

34. Навесные кормораздатчики

НАВЕСНЫЕ КОРМОРАЗДАТЧИКИ
Навесные кормораздатчики предназначены для малых
ферм с поголовьем до 50 голов КРС.
Основное преимущество – маневренность и малые
габариты, позволяющие раздавать корм практически в
любом помещении для животных.
Еще одним преимуществом есть возможность подключения
электропривода.

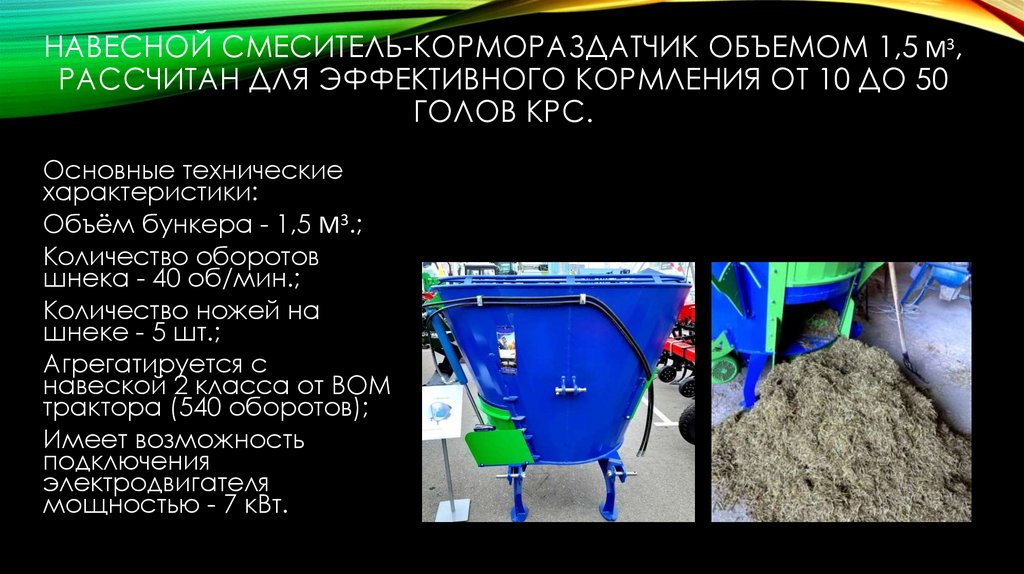

35. Навесной смеситель-кормораздатчик объемом 1,5 М3, рассчитан для эффективного кормления от 10 до 50 голов КРС.

НАВЕСНОЙ СМЕСИТЕЛЬ-КОРМОРАЗДАТЧИК ОБЪЕМОМ 1,5 М3,
РАССЧИТАН ДЛЯ ЭФФЕКТИВНОГО КОРМЛЕНИЯ ОТ 10 ДО 50
ГОЛОВ КРС.
Основные технические
характеристики:
Объём бункера - 1,5 М3.;
Количество оборотов
шнека - 40 об/мин.;
Количество ножей на
шнеке - 5 шт.;
Агрегатируется с
навеской 2 класса от ВОМ
трактора (540 оборотов);
Имеет возможность
подключения
электродвигателя
мощностью - 7 кВт.

36.

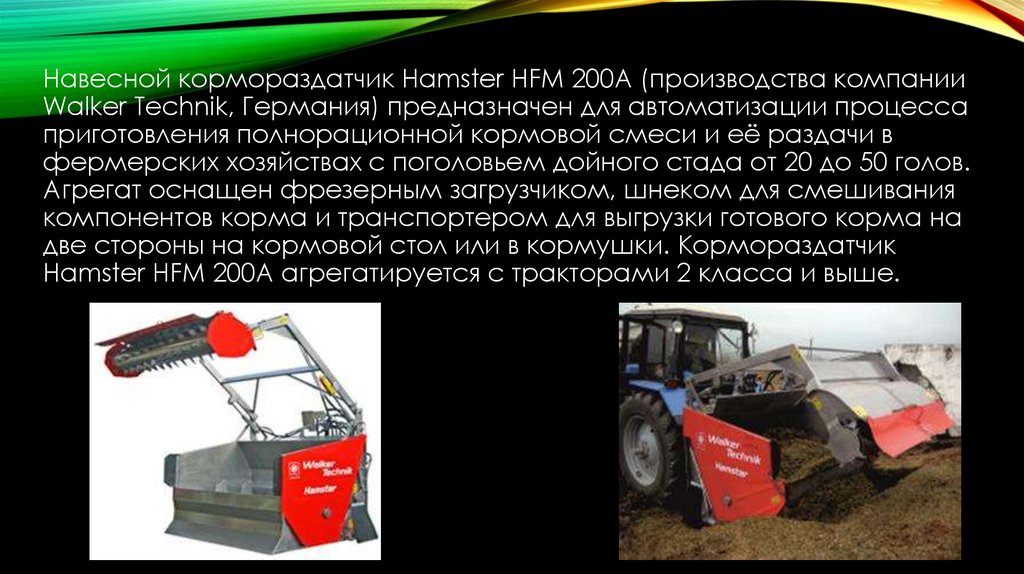

Навесной кормораздатчик Hamster HFM 200А (производства компании
Walker Technik, Германия) предназначен для автоматизации процесса
приготовления полнорационной кормовой смеси и её раздачи в
фермерских хозяйствах с поголовьем дойного стада от 20 до 50 голов.
Агрегат оснащен фрезерным загрузчиком, шнеком для смешивания
компонентов корма и транспортером для выгрузки готового корма на
две стороны на кормовой стол или в кормушки. Кормораздатчик
Hamster HFM 200А агрегатируется с тракторами 2 класса и выше.

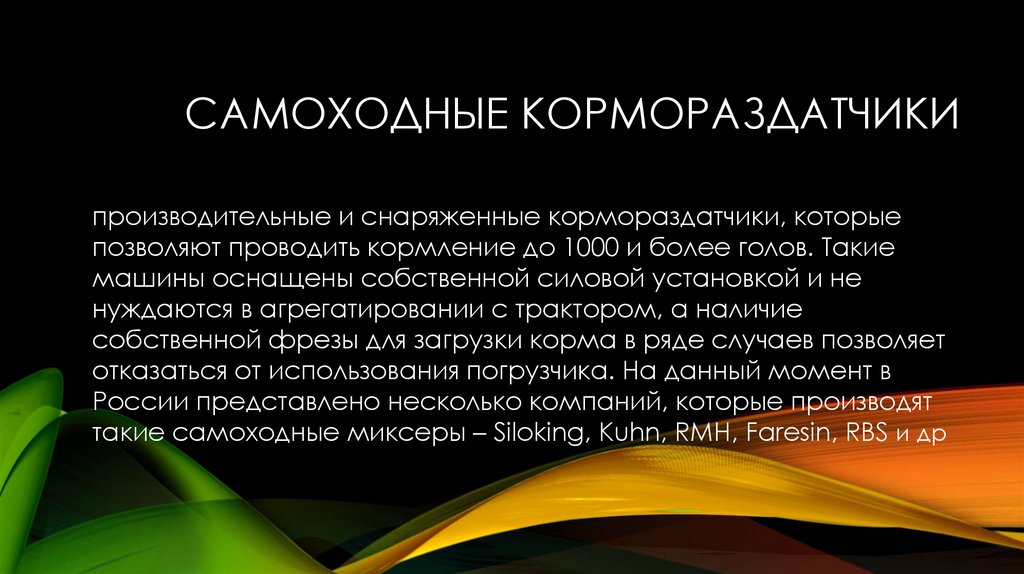

37. Самоходные кормораздатчики

САМОХОДНЫЕ КОРМОРАЗДАТЧИКИ
производительные и снаряженные кормораздатчики, которые
позволяют проводить кормление до 1000 и более голов. Такие
машины оснащены собственной силовой установкой и не
нуждаются в агрегатировании с трактором, а наличие
собственной фрезы для загрузки корма в ряде случаев позволяет
отказаться от использования погрузчика. На данный момент в
России представлено несколько компаний, которые производят
такие самоходные миксеры – Siloking, Kuhn, RMH, Faresin, RBS и др

38. кормораздатчик от Silokingс бункером от 25 до 32 м3 и двумя или тремя шнеками в зависимости от модификации.

КОРМОРАЗДАТЧИК ОТ SILOKINGС
БУНКЕРОМ ОТ 25 ДО 32 М3 И ДВУМЯ
ИЛИ ТРЕМЯ ШНЕКАМИ В
ЗАВИСИМОСТИ ОТ МОДИФИКАЦИИ.

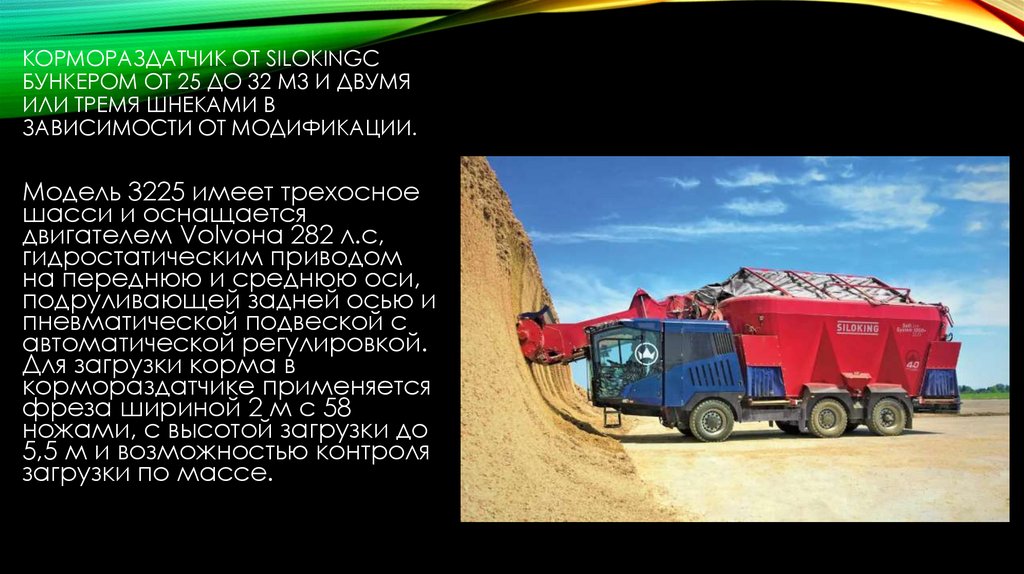

Модель 3225 имеет трехосное
шасси и оснащается
двигателем Volvoна 282 л.с,
гидростатическим приводом
на переднюю и среднюю оси,
подруливающей задней осью и
пневматической подвеской с
автоматической регулировкой.
Для загрузки корма в
кормораздатчике применяется
фреза шириной 2 м с 58
ножами, с высотой загрузки до
5,5 м и возможностью контроля
загрузки по массе.

39. KUHN SPW INTENSE

Модель SPW Intense 27.2 CL
имеет двухосное шасси и
оснащается расположенным в
задней части машины
двигателем Volvo Penta 7,7 л
252 л.с, подруливающей
задней осью,
гидростатическим приводом
на заднюю ось с
самоблокирующимся
дифференциалом и
рессорной подвеской осей.
Для загрузки корма в
кормораздатчике применяется
фреза шириной 2 м и высотой
загрузки до 6 м.

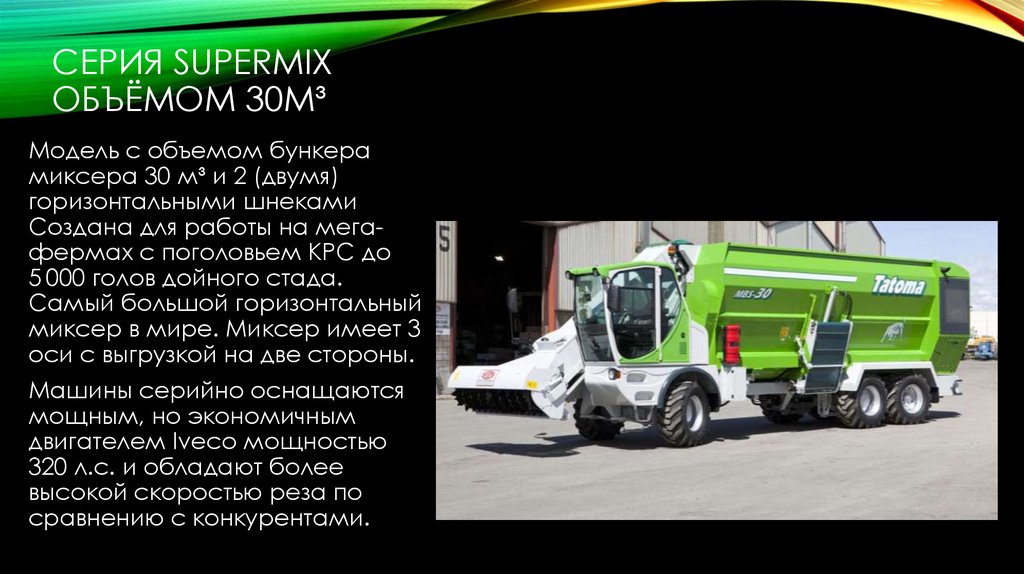

40. СЕРИЯ SUPERMIX ОБЪЁМОМ 30М³

Модель с объемом бункера
миксера 30 м³ и 2 (двумя)
горизонтальными шнеками
Создана для работы на мегафермах с поголовьем КРС до
5 000 голов дойного стада.
Самый большой горизонтальный
миксер в мире. Миксер имеет 3
оси с выгрузкой на две стороны.
Машины серийно оснащаются
мощным, но экономичным
двигателем Iveco мощностью
320 л.с. и обладают более
высокой скоростью реза по
сравнению с конкурентами.

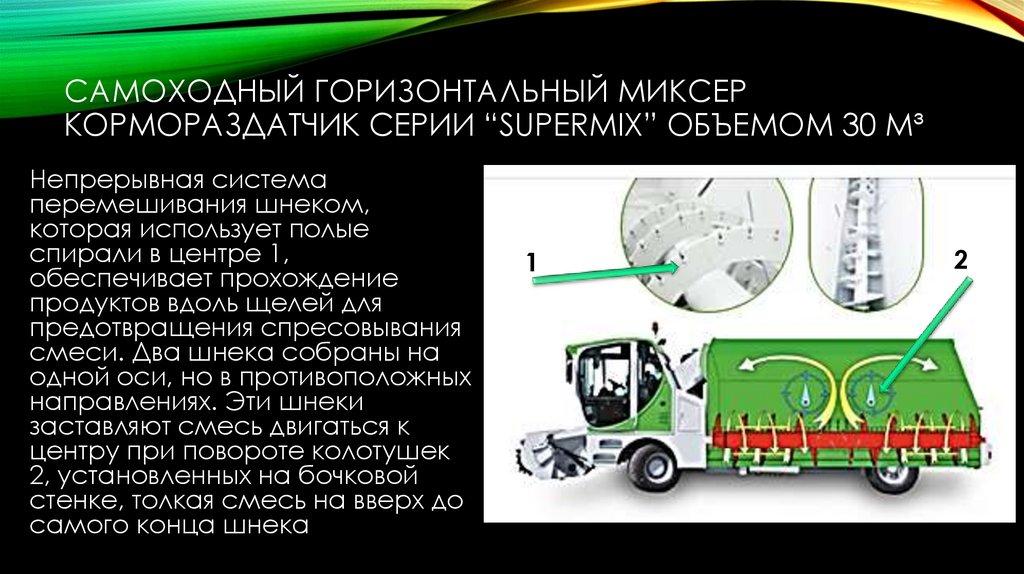

41. САМОХОДНЫЙ ГОРИЗОНТАЛЬНЫЙ МИКСЕР КОРМОРАЗДАТЧИК СЕРИИ “SUPERMIX” ОБЪЕМОМ 30 М³

Непрерывная система
перемешивания шнеком,
которая использует полые
спирали в центре 1,
обеспечивает прохождение
продуктов вдоль щелей для
предотвращения спресовывания
смеси. Два шнека собраны на
одной оси, но в противоположных
направлениях. Эти шнеки
заставляют смесь двигаться к
центру при повороте колотушек
2, установленных на бочковой
стенке, толкая смесь на вверх до
самого конца шнека
1
2

42.

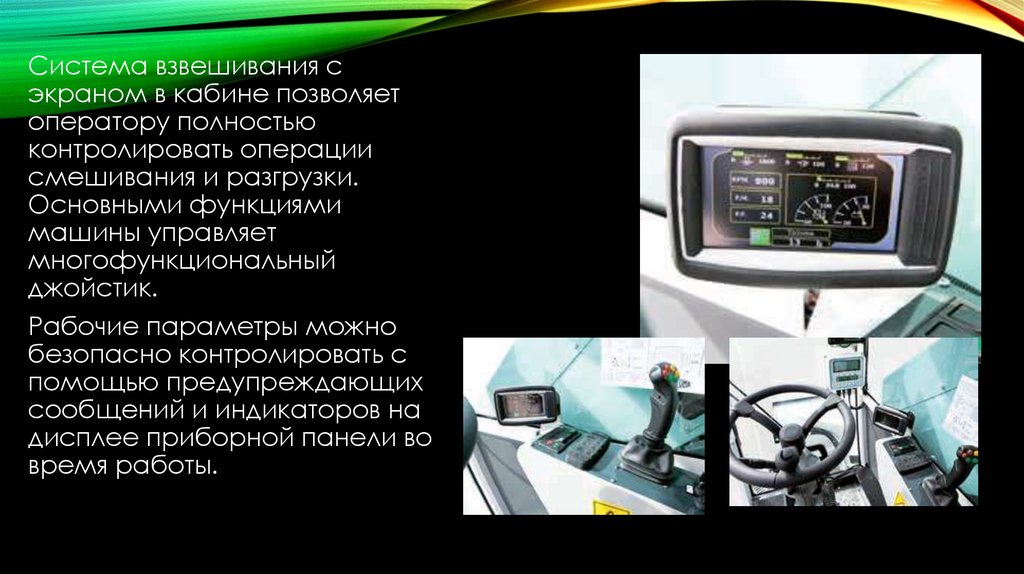

Система взвешивания с
экраном в кабине позволяет
оператору полностью
контролировать операции
смешивания и разгрузки.
Основными функциями
машины управляет
многофункциональный
джойстик.
Рабочие параметры можно
безопасно контролировать с
помощью предупреждающих
сообщений и индикаторов на
дисплее приборной панели во
время работы.

43.

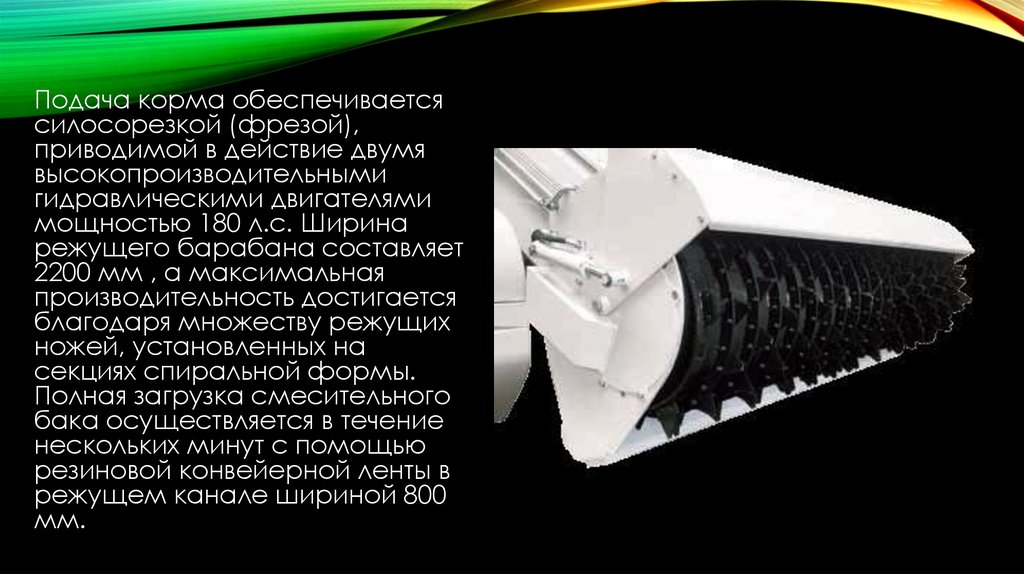

Подача корма обеспечивается
силосорезкой (фрезой),
приводимой в действие двумя
высокопроизводительными
гидравлическими двигателями
мощностью 180 л.с. Ширина
режущего барабана составляет
2200 мм , а максимальная
производительность достигается
благодаря множеству режущих
ножей, установленных на
секциях спиральной формы.
Полная загрузка смесительного
бака осуществляется в течение
нескольких минут с помощью
резиновой конвейерной ленты в
режущем канале шириной 800
мм.

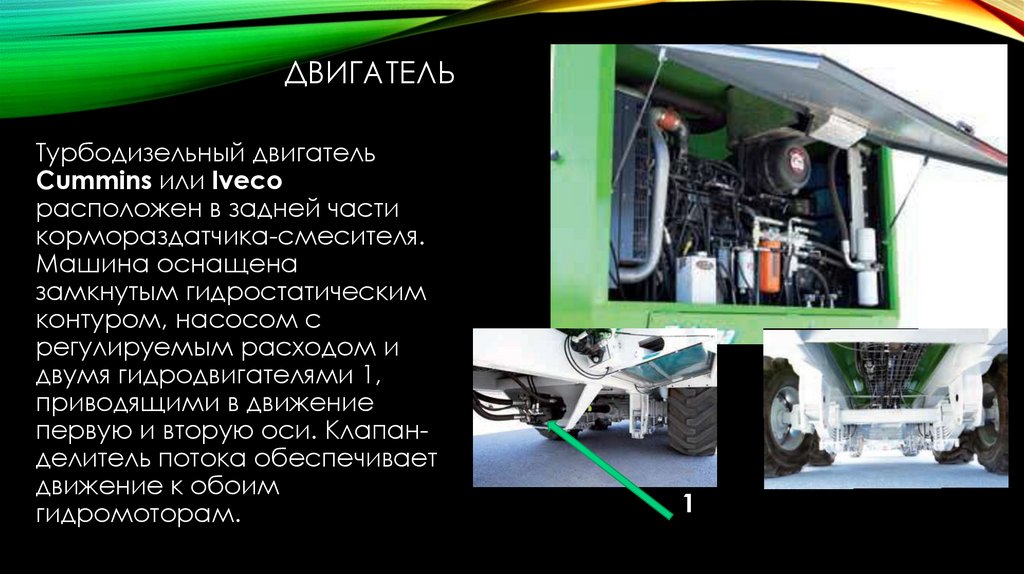

44. Двигатель

ДВИГАТЕЛЬ
Турбодизельный двигатель
Cummins или Iveco
расположен в задней части
кормораздатчика-смесителя.
Машина оснащена
замкнутым гидростатическим
контуром, насосом с
регулируемым расходом и
двумя гидродвигателями 1,
приводящими в движение
первую и вторую оси. Клапанделитель потока обеспечивает
движение к обоим
гидромоторам.
1

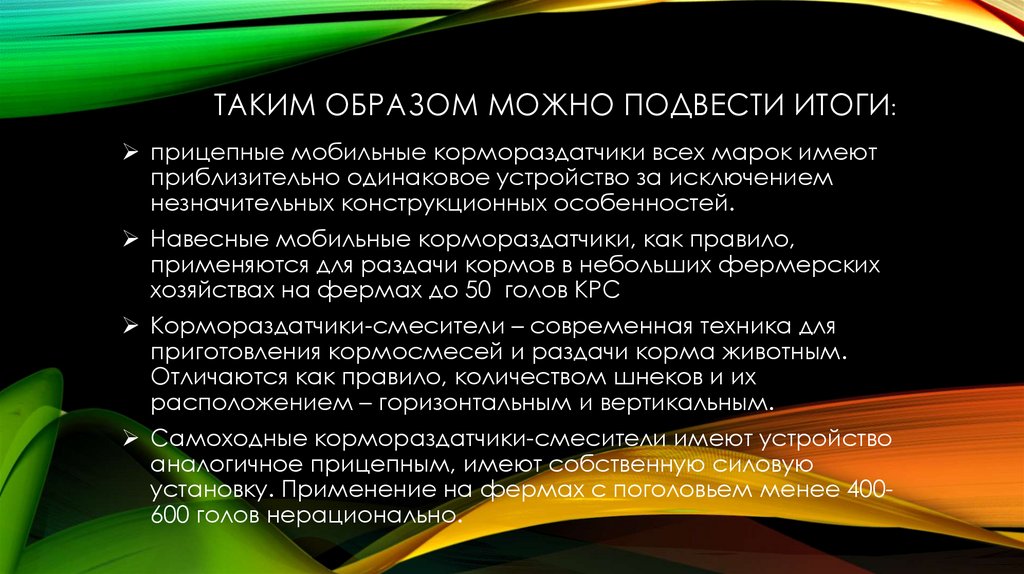

45. Таким образом можно подвести итоги:

ТАКИМ ОБРАЗОМ МОЖНО ПОДВЕСТИ ИТОГИ:
прицепные мобильные кормораздатчики всех марок имеют
приблизительно одинаковое устройство за исключением
незначительных конструкционных особенностей.
Навесные мобильные кормораздатчики, как правило,
применяются для раздачи кормов в небольших фермерских
хозяйствах на фермах до 50 голов КРС
Кормораздатчики-смесители – современная техника для
приготовления кормосмесей и раздачи корма животным.
Отличаются как правило, количеством шнеков и их
расположением – горизонтальным и вертикальным.
Самоходные кормораздатчики-смесители имеют устройство
аналогичное прицепным, имеют собственную силовую
установку. Применение на фермах с поголовьем менее 400600 голов нерационально.

46. Используемые источники

ИСПОЛЬЗУЕМЫЕ ИСТОЧНИКИ
Белянчиков Н.Н., Смирнов А.И. Механизация животноводства. М.,Колос,1983
Механизация животноводства / А.М. Семенихин, Н.В. Пономаренко. - Зерноград, АЧГАА, 2007. – 226.: ил
(Учебники и учеб. пособия для студентов высш. учеб. заведений).
Трухачев В.И. и др. Техника и технологии в животноводстве. Ставрополь. Аргус, 2015
https://tatoma.ru/gorizontalnyie_samokhodnyie_kormorazdatchiki
https://tractorreview.ru/navesnoe-i-pricepnoeoborudovanie/kormorazdatchiki/kormorazdatchik-isrk-12hozyain.html
https://selagrico.ru/product/oborudovanie-dlya-zhivotnovodstva/kormorazdatchiki/kormorazdatchik-smesitelnavesnoy/
https://infourok.ru/uchebnoe-posobie-kormorazdatchiki-hozyain-5086372.html
