Курсовая работа

1. Министерство науки и высшего образования РФ Сибирский Федеральный Университет Институт Нефти и Газа

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ
РФ
СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ
ИНСТИТУТ НЕФТИ И ГАЗА
Гидрокрекинг
нефтяного сырья
Выполнил: ст. гр. ЗНБ24-03Б
Керимов Н.К.
Руководитель: Ковалева М.А.
Красноярск 2026

2.

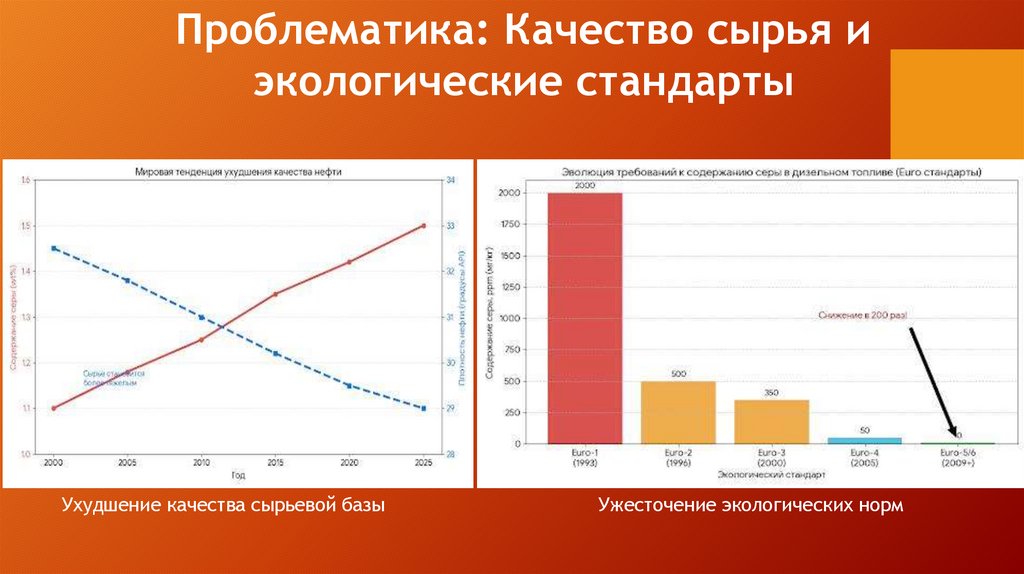

Проблематика: Качество сырья и
экологические стандарты
Ухудшение качества сырьевой базы
Ужесточение экологических норм

3.

Сущность и назначение процесса
Углеводородный
газ
Гидрокрекинг — это
переработка тяжелого
сырья под высоким
давлением водорода,
сочетающая реакции
расщепления (крекинга) и
гидрирования (очистки)
Бензиновая
фракция
Водород
Гидрокренинг
(Реакторный блок)
Т=360-440℃
Р=15-20Мпа
Авиационный
керосин
Дизельное
топливо
Тяжелое сырье
Остаток (Масла)
Принципиальная схема
материальных потоков

4.

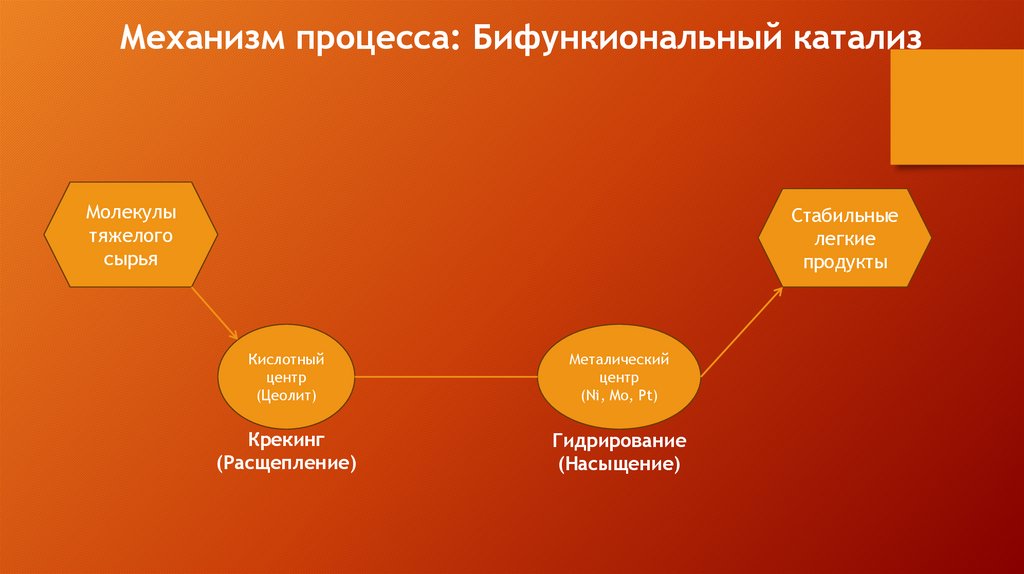

Механизм процесса: Бифункиональный катализ
Молекулы
тяжелого
сырья
Стабильные
легкие
продукты
Кислотный
центр
(Цеолит)
Металический
центр
(Ni, Mo, Pt)
Крекинг
(Расщепление)
Гидрирование
(Насыщение)

5.

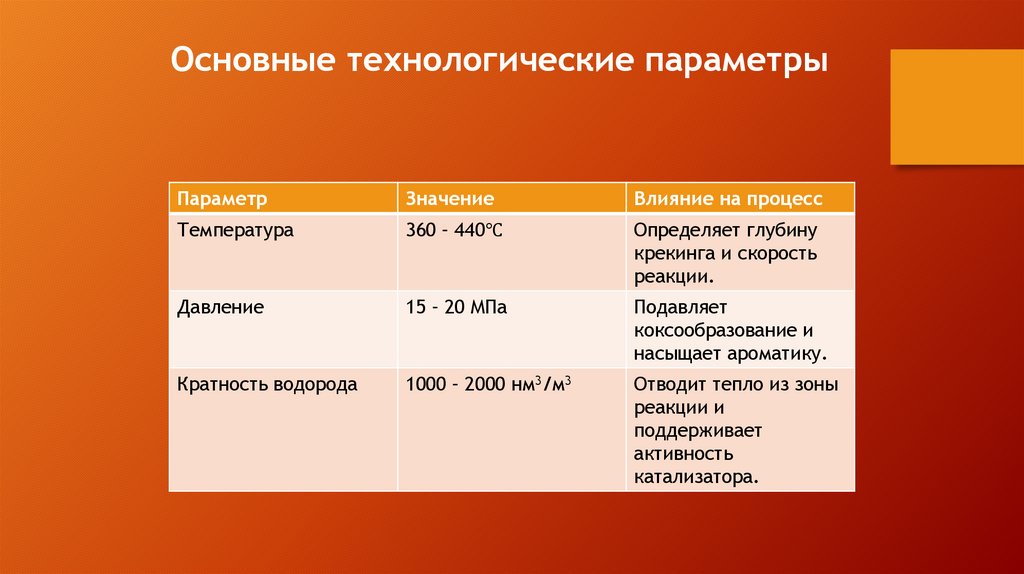

Основные технологические параметры
Параметр
Значение
Влияние на процесс
Температура
360 – 440℃
Определяет глубину
крекинга и скорость
реакции.
Давление
15 – 20 МПа
Подавляет
коксообразование и
насыщает ароматику.
Кратность водорода
1000 – 2000 нм3/м3
Отводит тепло из зоны
реакции и
поддерживает
активность
катализатора.

6.

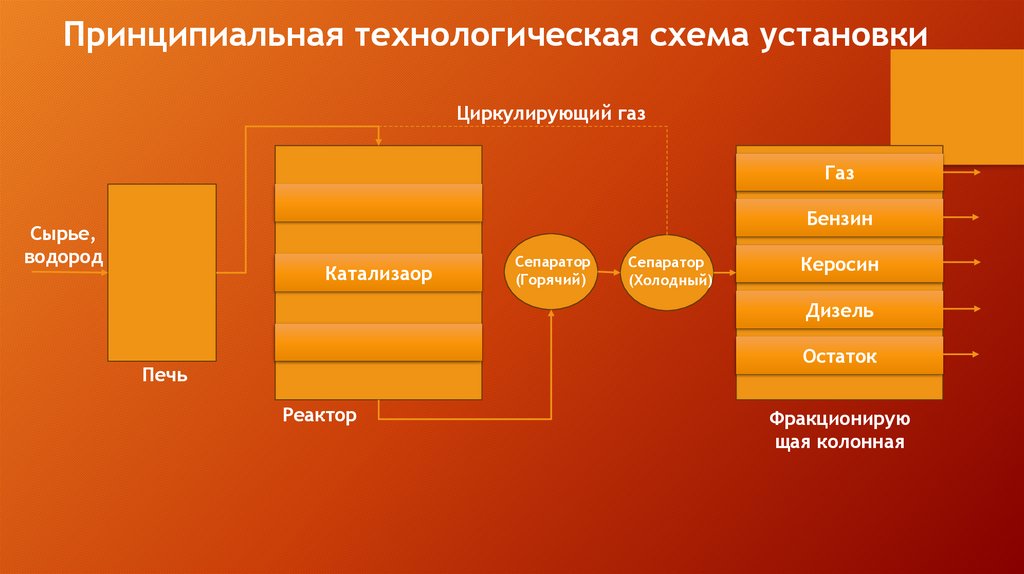

Принципиальная технологическая схема установки
Циркулирующий газ
Газ
Бензин
Сырье,
водород
Катализаор
Сепаратор
(Горячий)
Сепаратор
(Холодный)
Керосин
Дизель
Остаток
Печь
Реактор
Фракционирую
щая колонная

7.

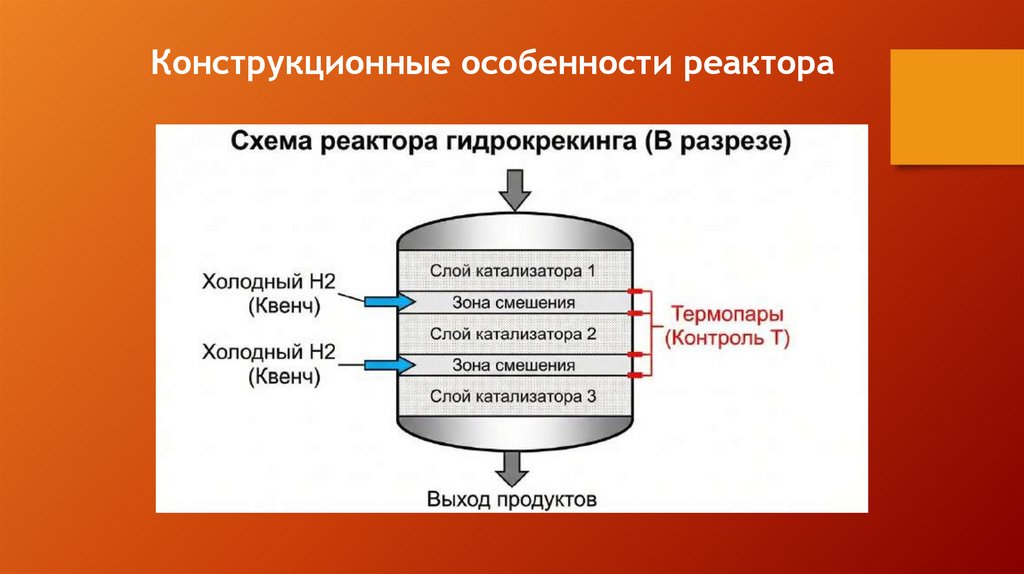

Конструкционные особенности реактора

8.

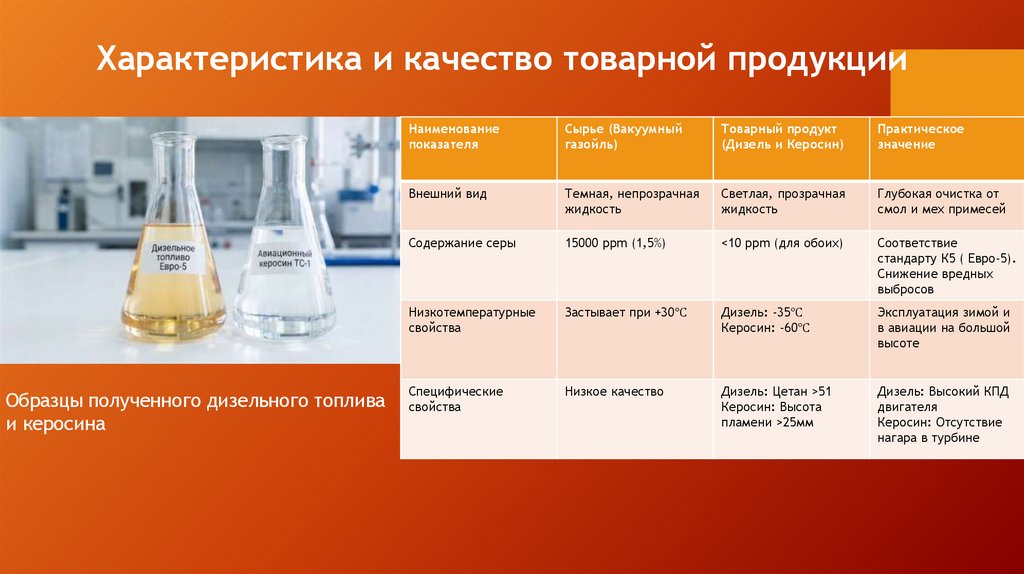

Характеристика и качество товарной продукции
Образцы полученного дизельного топлива
и керосина
Наименование
показателя
Сырье (Вакуумный
газойль)
Товарный продукт
(Дизель и Керосин)
Практическое
значение
Внешний вид
Темная, непрозрачная
жидкость
Светлая, прозрачная
жидкость
Глубокая очистка от
смол и мех примесей
Содержание серы
15000 ppm (1,5%)
<10 ppm (для обоих)
Соответствие
стандарту К5 ( Евро-5).
Снижение вредных
выбросов
Низкотемпературные
свойства
Застывает при +30℃
Дизель: -35℃
Керосин: -60℃
Эксплуатация зимой и
в авиации на большой
высоте
Специфические
свойства
Низкое качество
Дизель: Цетан >51
Керосин: Высота
пламени >25мм
Дизель: Высокий КПД
двигателя
Керосин: Отсутствие
нагара в турбине

9.

Основные технико-экономические показатели
3 – 5 лет
Расчетный срок окупаемости
капитальных вложений
Высокий спрос
Гарантированный сбыт
продукции на внутреннем
рынке
15 – 20%
Внутренняя норма
рентабельности проекта и
высокая марженальность
ЕВРО-5
Снижение выбросов сер.
Продукция класса К5

10.

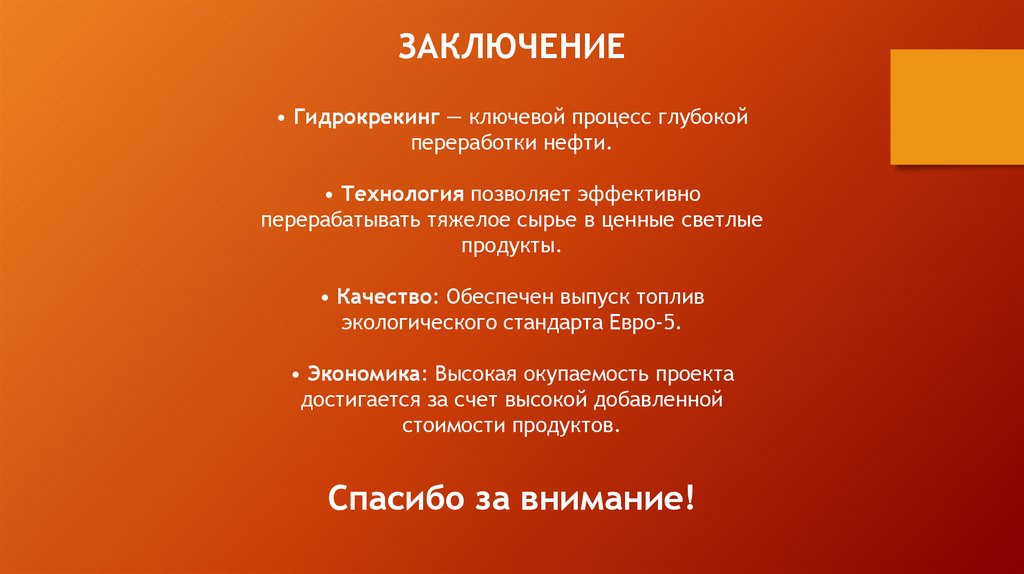

ЗАКЛЮЧЕНИЕ
• Гидрокрекинг — ключевой процесс глубокой
переработки нефти.
• Технология позволяет эффективно
перерабатывать тяжелое сырье в ценные светлые
продукты.
• Качество: Обеспечен выпуск топлив
экологического стандарта Евро-5.
• Экономика: Высокая окупаемость проекта
достигается за счет высокой добавленной
стоимости продуктов.
Спасибо за внимание!
