1.

2.

3.

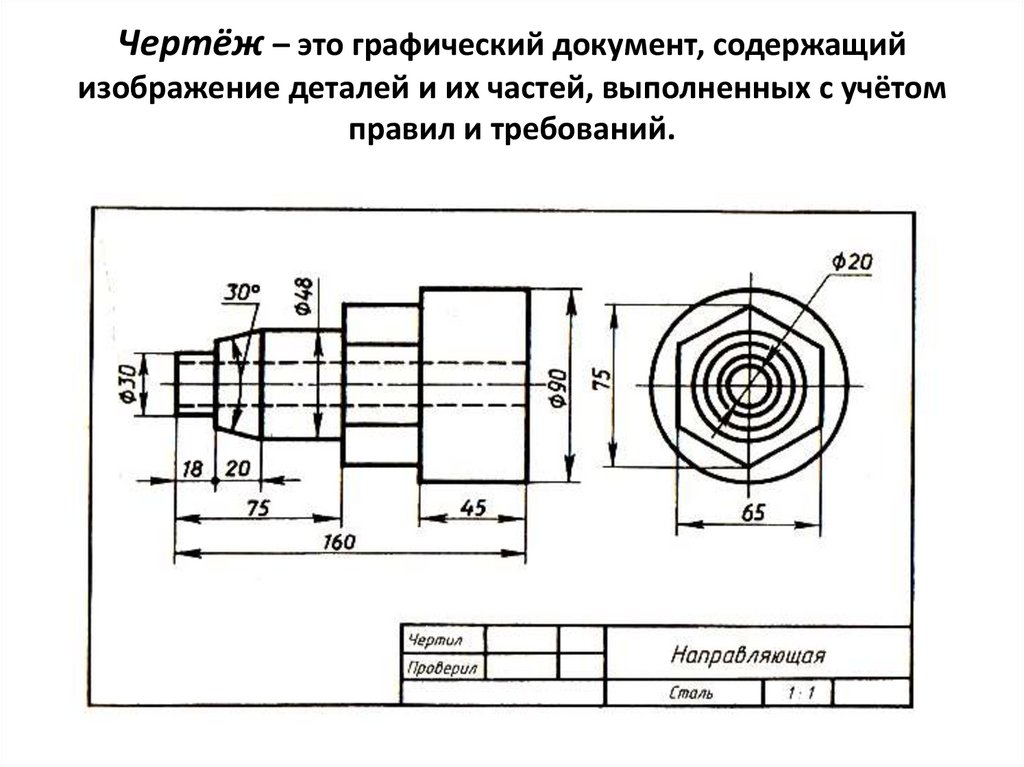

4. Чертёж – это графический документ, содержащий изображение деталей и их частей, выполненных с учётом правил и требований.

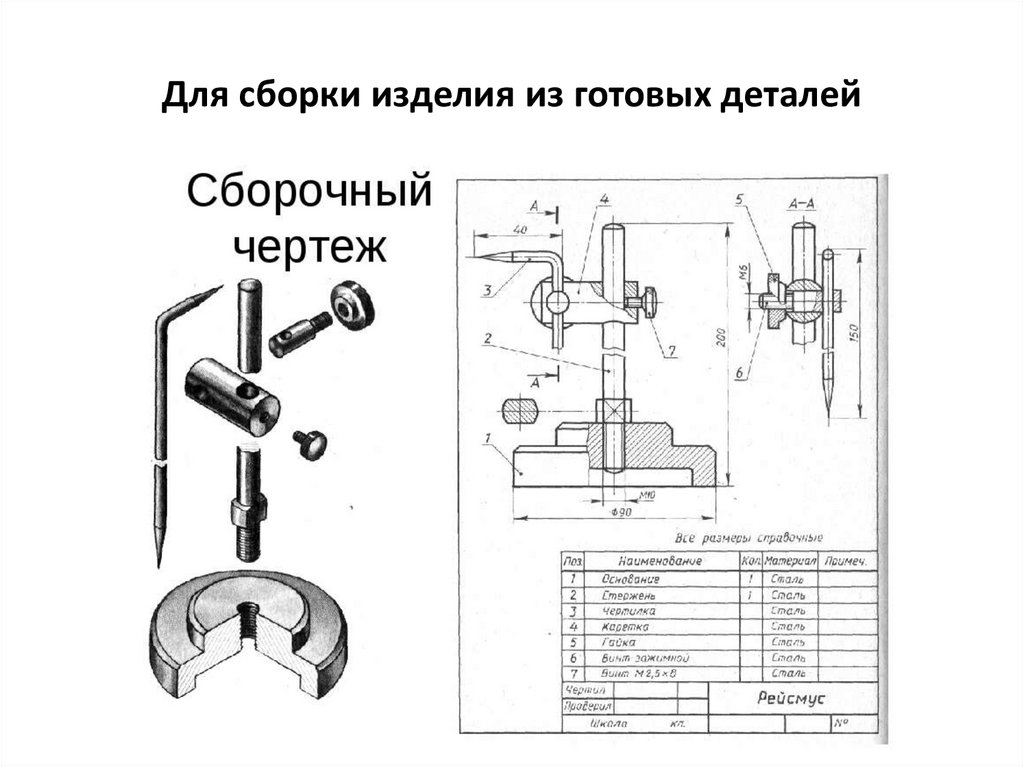

5. Для сборки изделия из готовых деталей

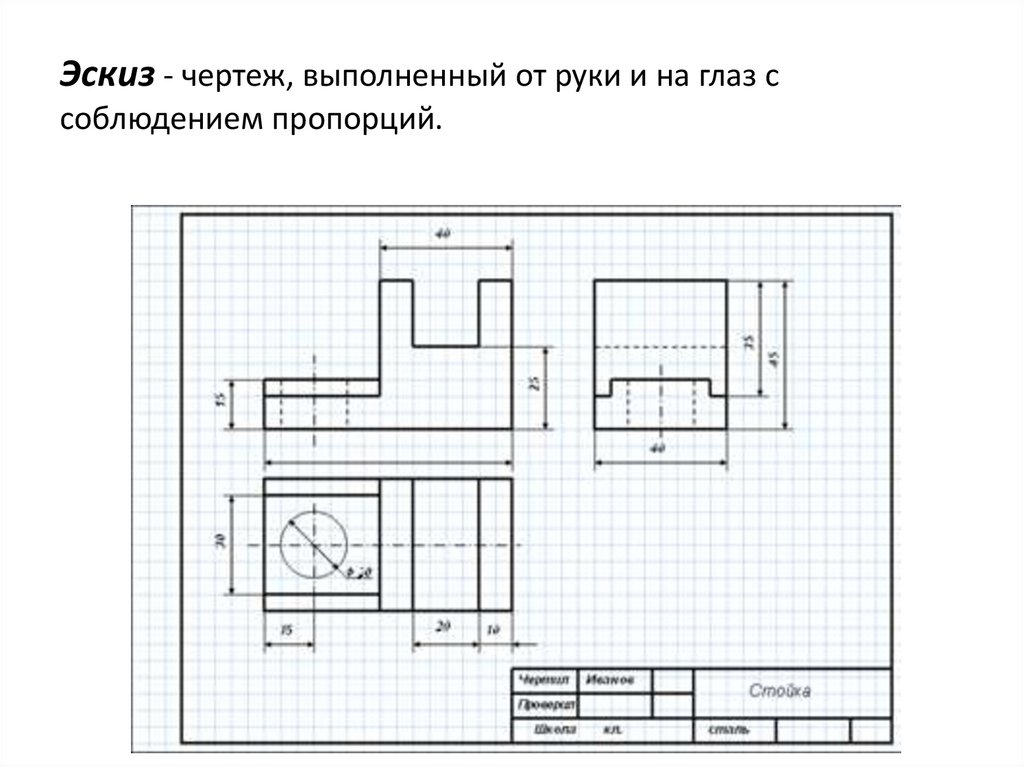

6. Эскиз - чертеж, выполненный от руки и на глаз с соблюдением пропорций.

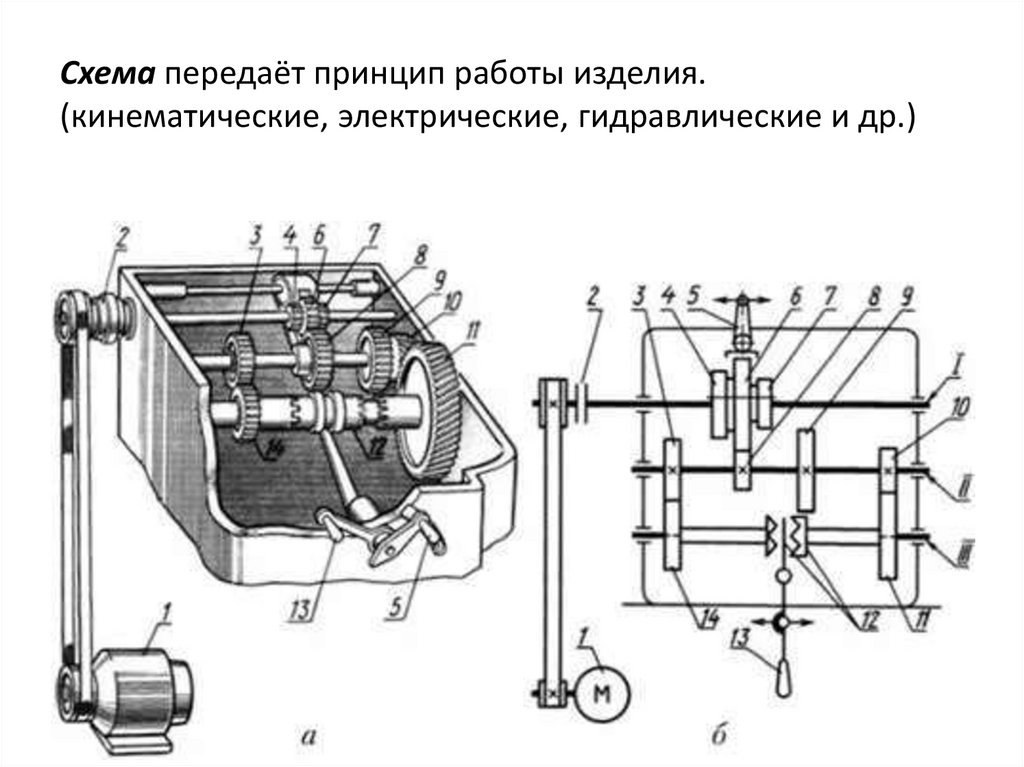

7. Схема передаёт принцип работы изделия. (кинематические, электрические, гидравлические и др.)

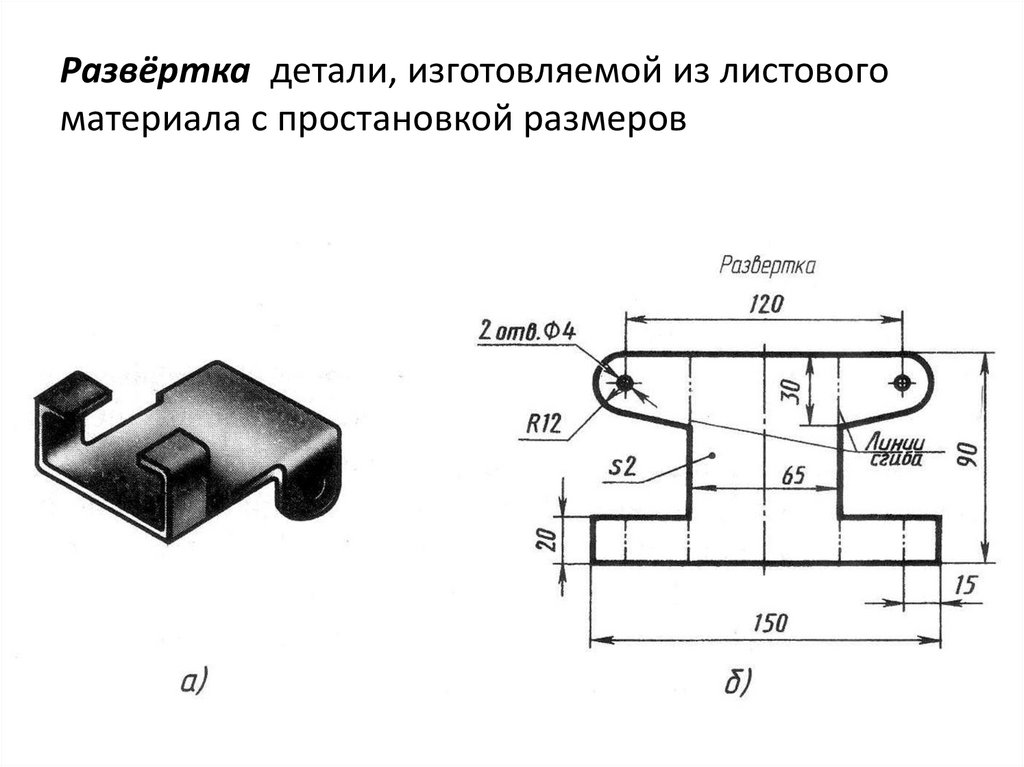

8. Развёртка детали, изготовляемой из листового материала с простановкой размеров

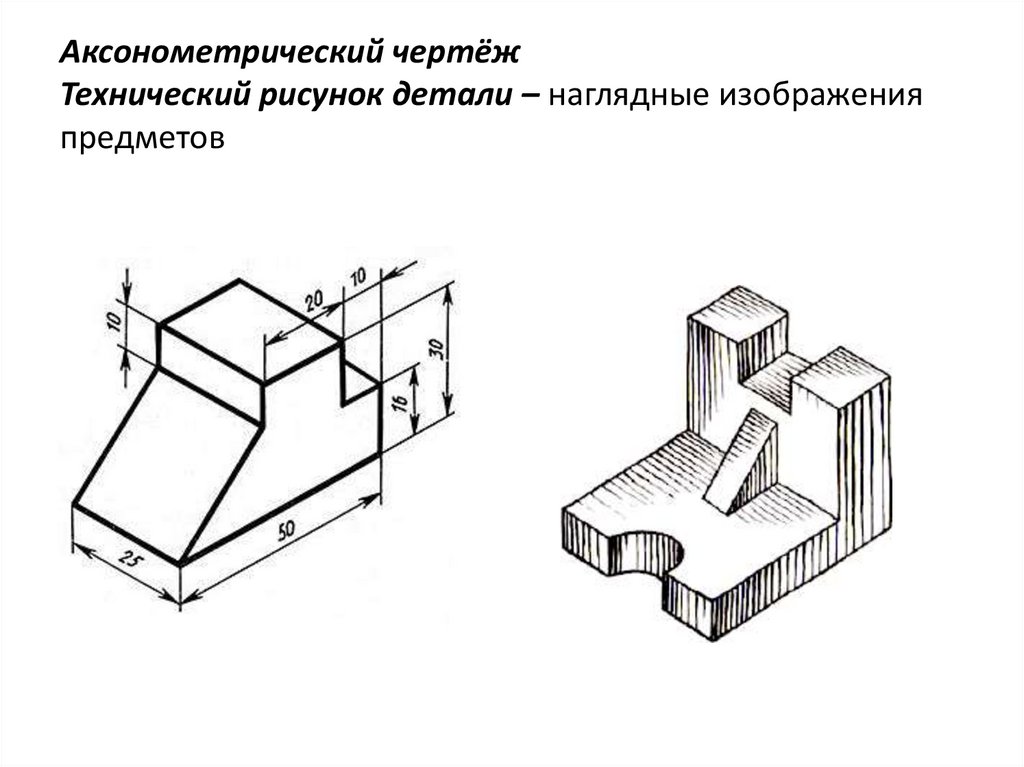

9. Аксонометрический чертёж Технический рисунок детали – наглядные изображения предметов

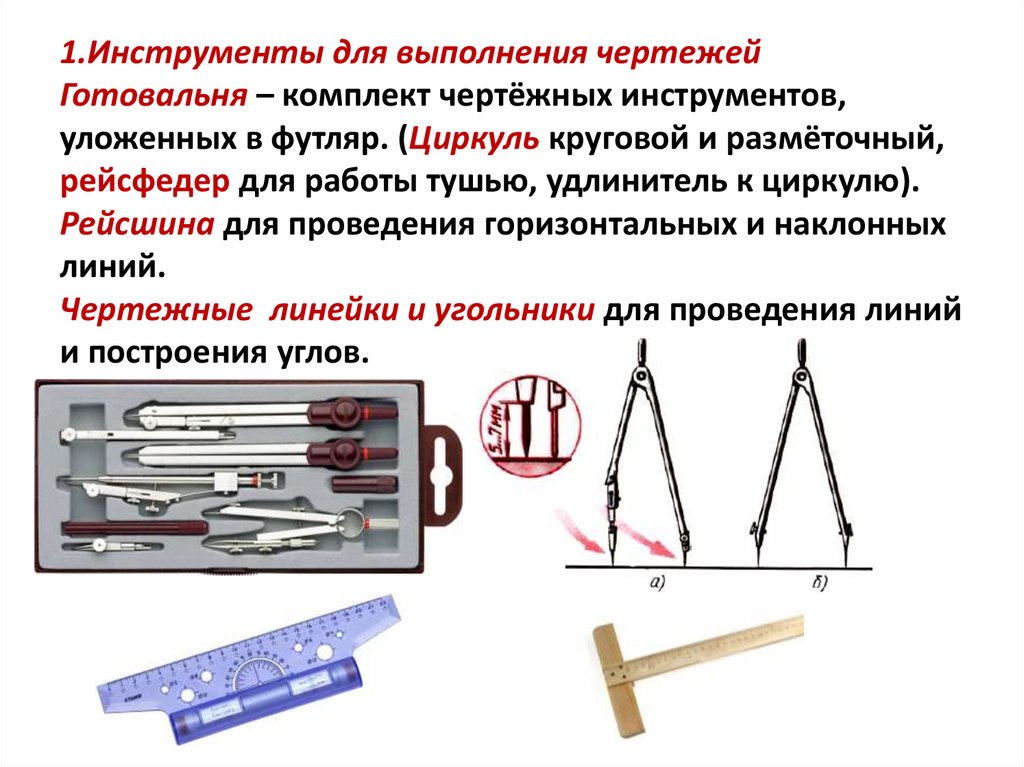

10. 1.Инструменты для выполнения чертежей Готовальня – комплект чертёжных инструментов, уложенных в футляр. (Циркуль круговой и

размёточный,
рейсфедер для работы тушью, удлинитель к циркулю).
Рейсшина для проведения горизонтальных и наклонных
линий.
Чертежные линейки и угольники для проведения линий
и построения углов.

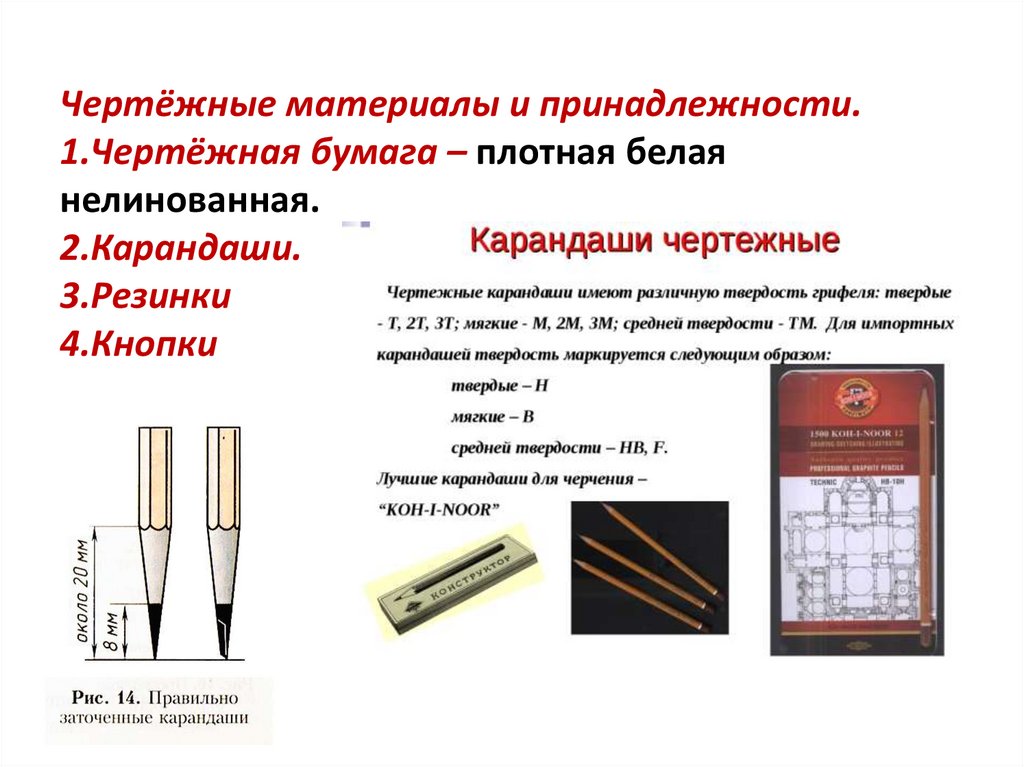

11. Чертёжные материалы и принадлежности. 1.Чертёжная бумага – плотная белая нелинованная. 2.Карандаши. 3.Резинки 4.Кнопки

12. Профессии, связанные с выполнением чертёжных работ.

Инженер – конструктор
Проектировщик
Рабочие машиностроительных и металлообрабатывающих
заводов
Строительные предприятия
Кораблестроительные предприятия
Деревообрабатывающие предприятия
Архитекторы
Дизайнеры
Специалисты по рекламе
Преподаватели технических вузов
