Графическое изображение деталей и изделий

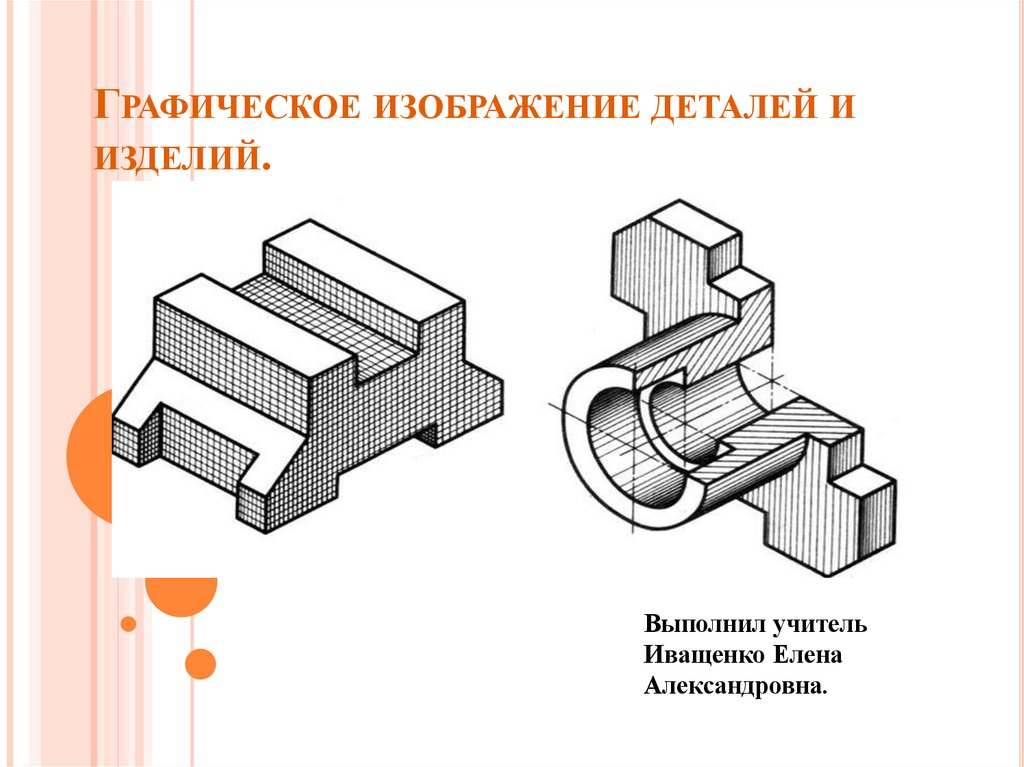

1. Графическое изображение деталей и изделий.

ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ ДЕТАЛЕЙ И
ИЗДЕЛИЙ.
Выполнил учитель
Иващенко Елена
Александровна.

2.

Любое изделие, как из
древесины, так и из металла,
состоит из отдельных
деталей, которые соединены
между собой. Чтобы правильно
изготовить деталь,
пользуются изображением в
виде эскиза, технического
рисунка, чертежа.

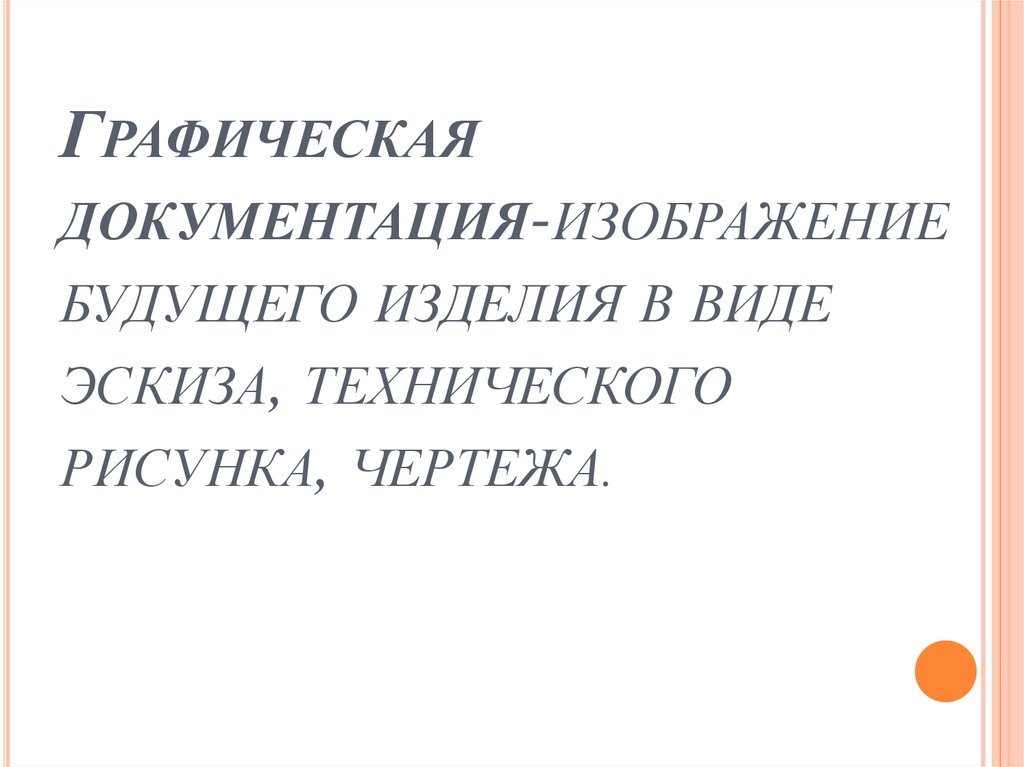

3. Графическая документация-изображение будущего изделия в виде эскиза, технического рисунка, чертежа.

ГРАФИЧЕСКАЯ
ДОКУМЕНТАЦИЯ-ИЗОБРАЖЕНИЕ
БУДУЩЕГО ИЗДЕЛИЯ В ВИДЕ
ЭСКИЗА, ТЕХНИЧЕСКОГО
РИСУНКА, ЧЕРТЕЖА.

4.

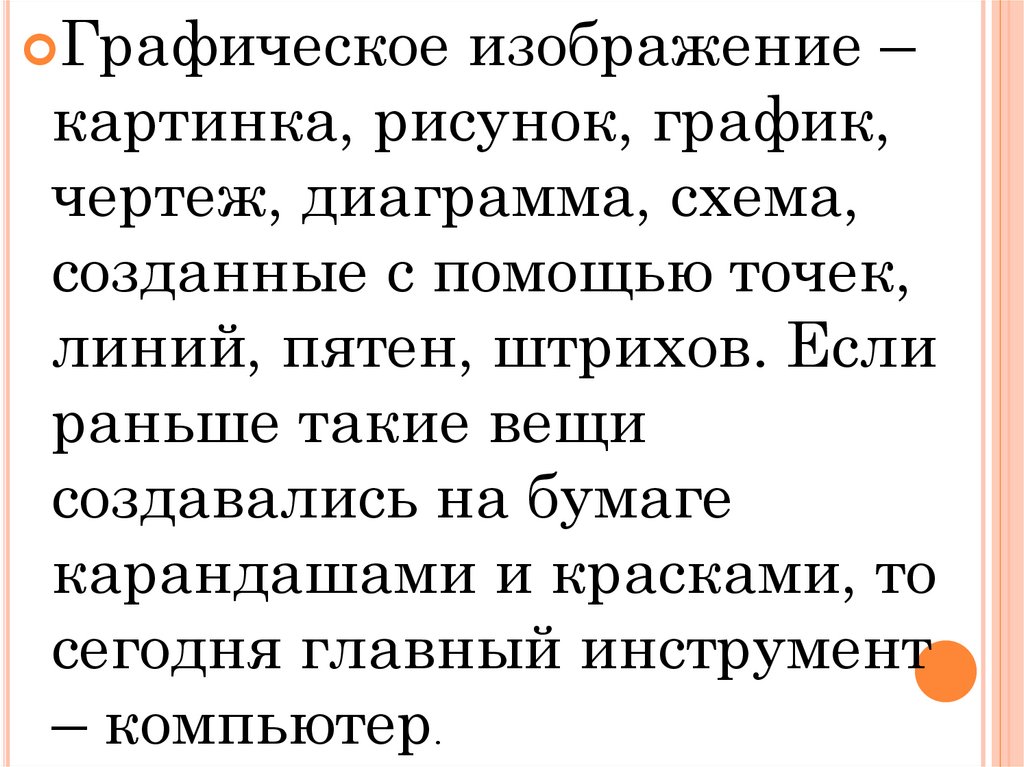

Графическое изображение –
картинка, рисунок, график,
чертеж, диаграмма, схема,
созданные с помощью точек,
линий, пятен, штрихов. Если
раньше такие вещи
создавались на бумаге
карандашами и красками, то
сегодня главный инструмент
– компьютер.

5.

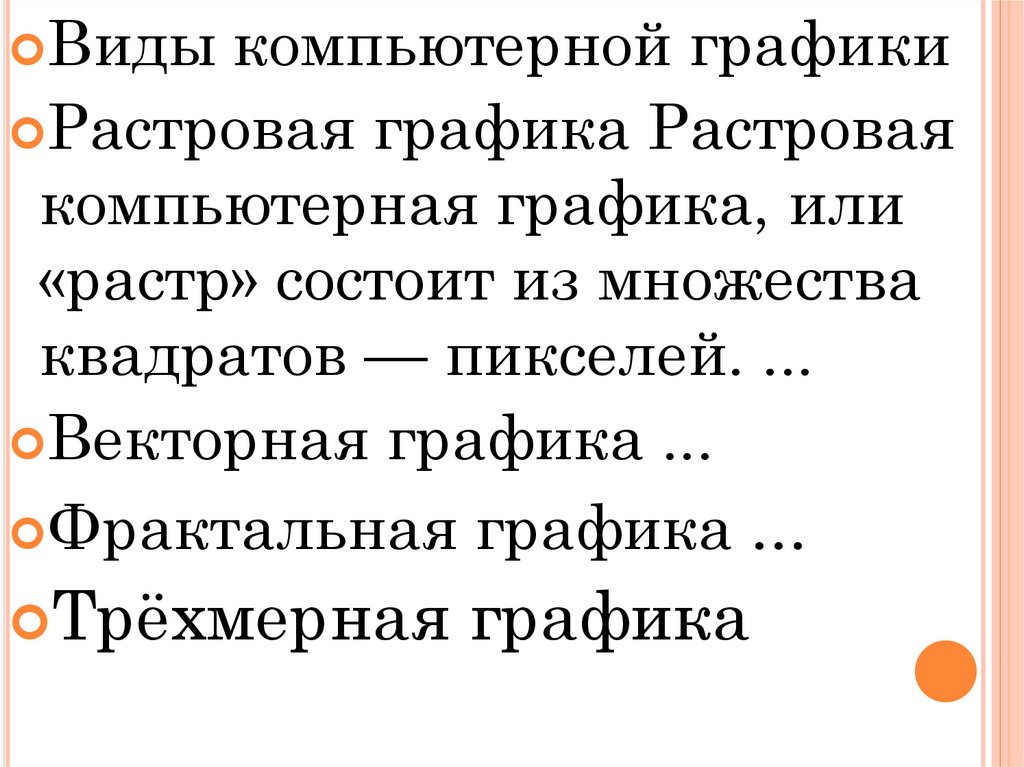

Виды компьютерной графики
Растровая графика Растровая
компьютерная графика, или
«растр» состоит из множества
квадратов — пикселей. ...
Векторная графика ...
Фрактальная графика ...

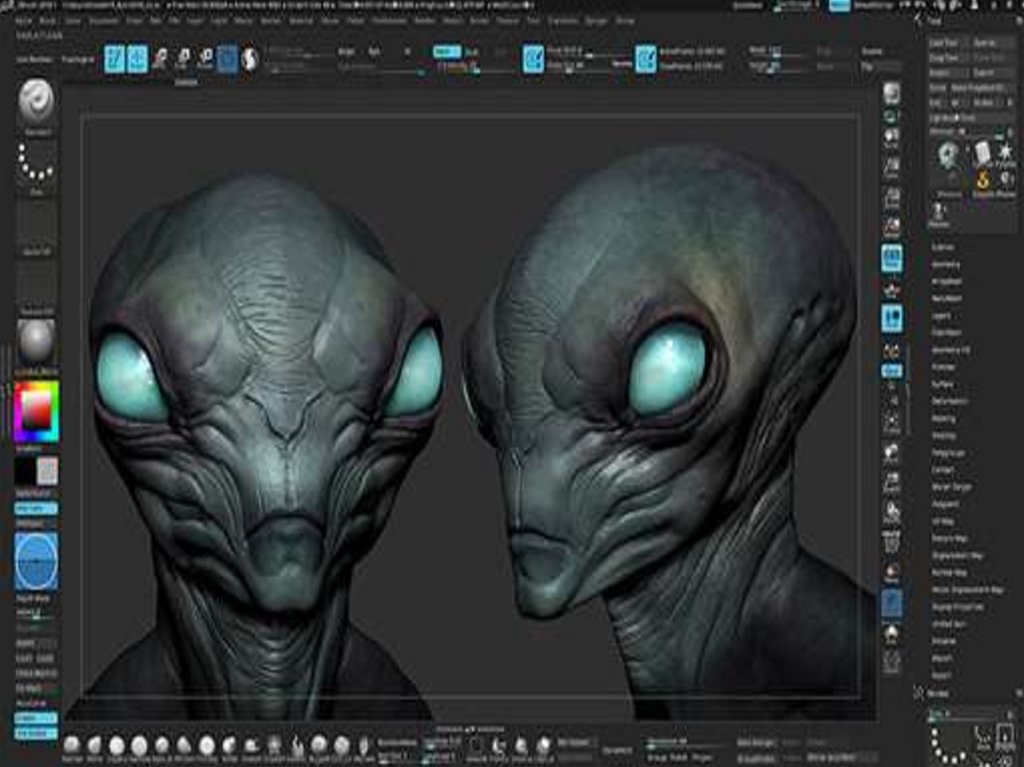

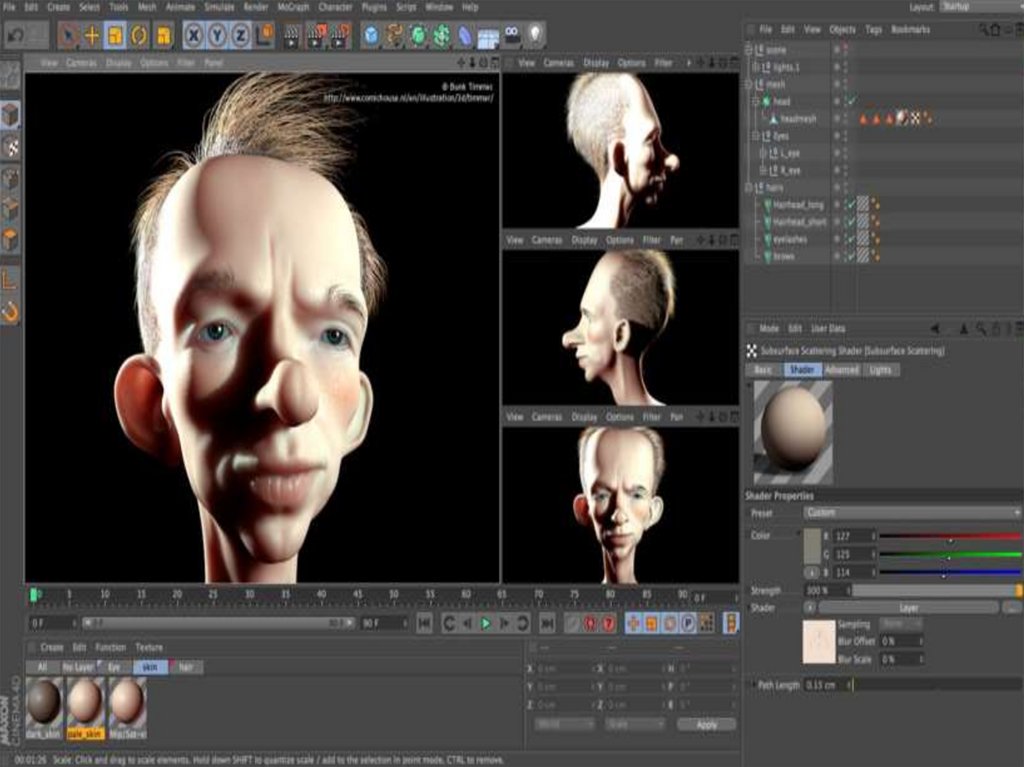

Трёхмерная графика

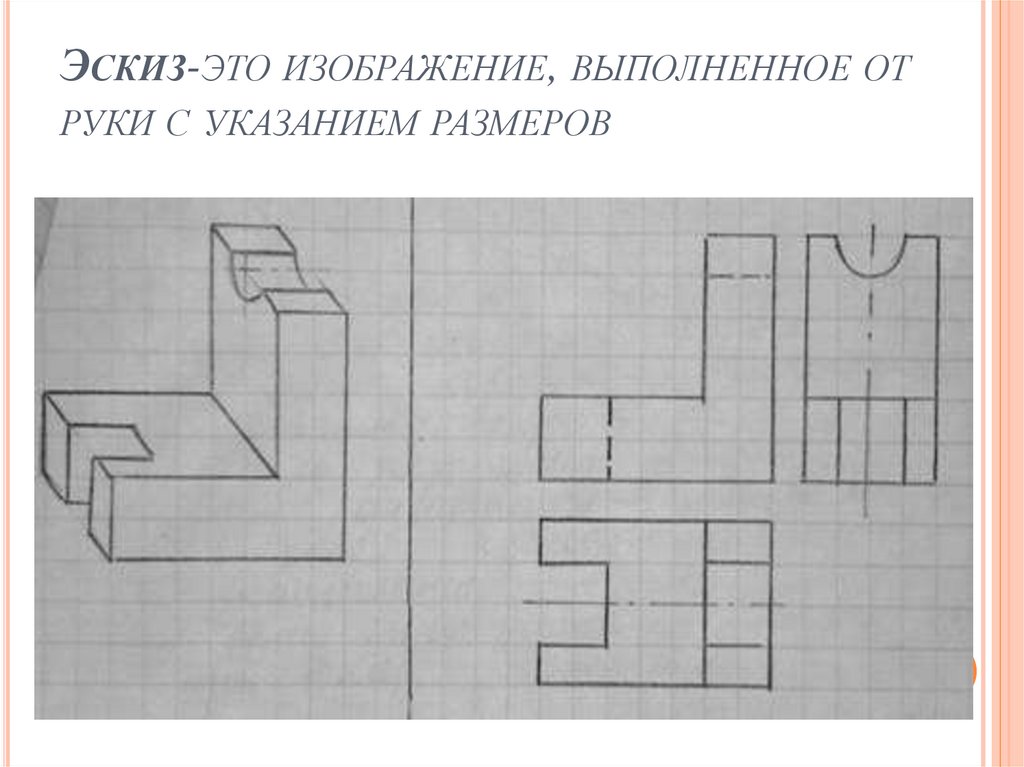

6. Эскиз-это изображение, выполненное от руки с указанием размеров

ЭСКИЗ-ЭТО ИЗОБРАЖЕНИЕ, ВЫПОЛНЕННОЕ ОТ
РУКИ С УКАЗАНИЕМ РАЗМЕРОВ

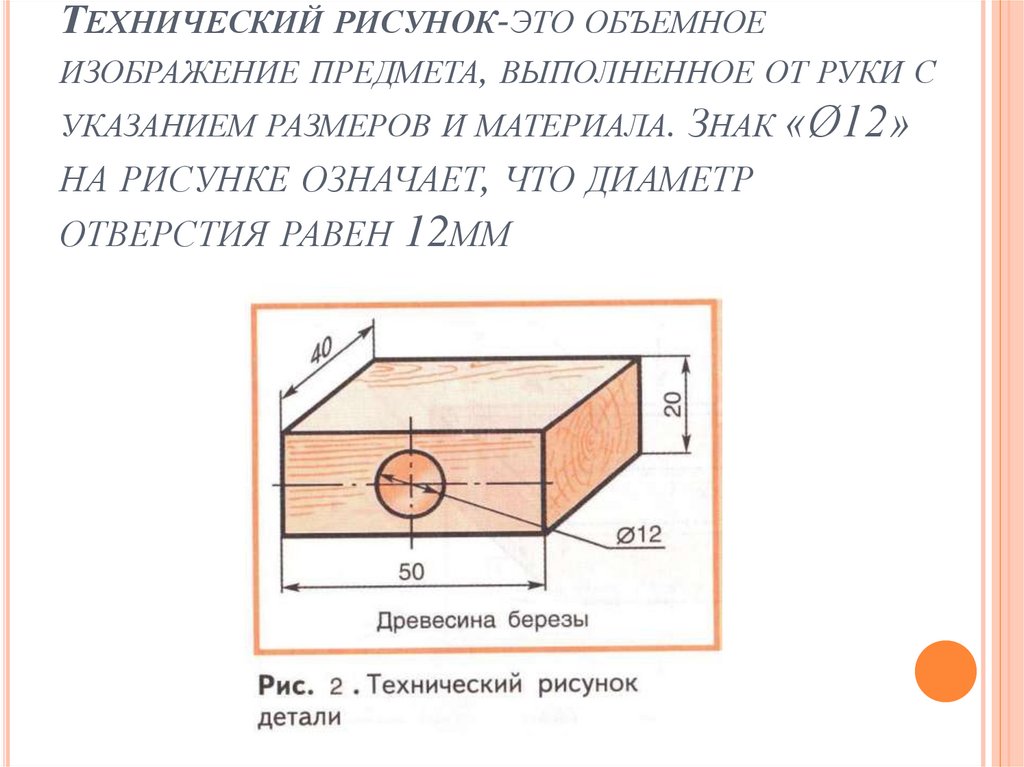

7. Технический рисунок-это объемное изображение предмета, выполненное от руки с указанием размеров и материала. Знак «Ø12» на

ТЕХНИЧЕСКИЙ РИСУНОК-ЭТО ОБЪЕМНОЕ
ИЗОБРАЖЕНИЕ ПРЕДМЕТА, ВЫПОЛНЕННОЕ ОТ РУКИ С
УКАЗАНИЕМ РАЗМЕРОВ И МАТЕРИАЛА. ЗНАК «Ø12»
НА РИСУНКЕ ОЗНАЧАЕТ, ЧТО ДИАМЕТР
ОТВЕРСТИЯ РАВЕН 12ММ

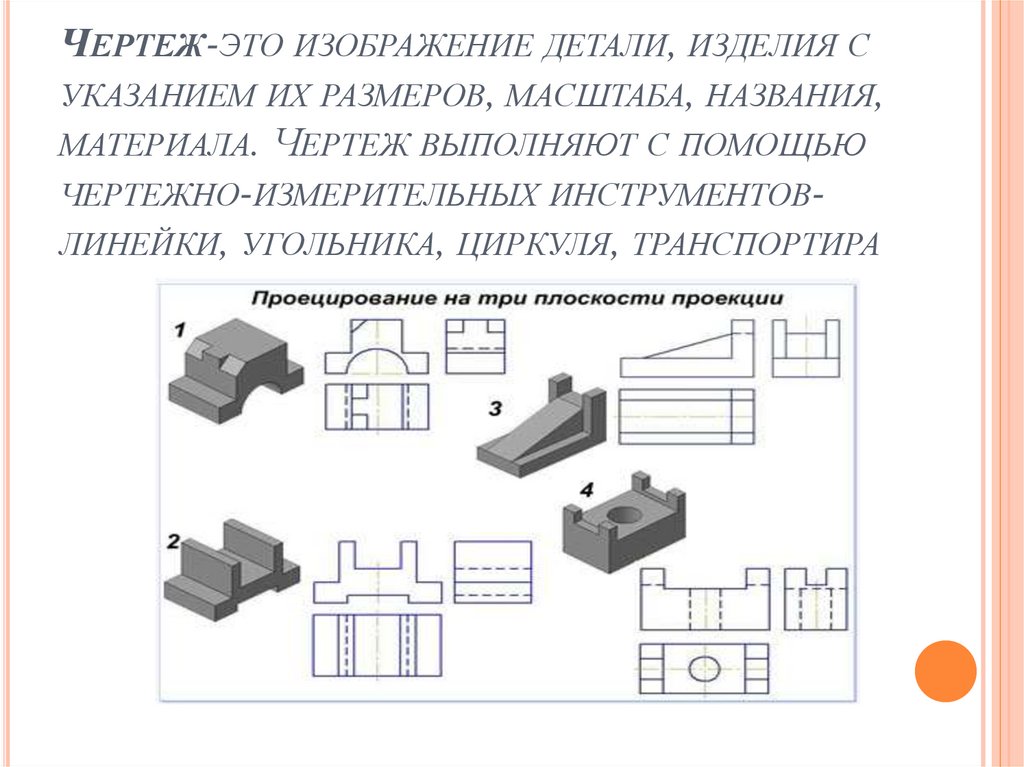

8. Чертеж-это изображение детали, изделия с указанием их размеров, масштаба, названия, материала. Чертеж выполняют с помощью

ЧЕРТЕЖ-ЭТО ИЗОБРАЖЕНИЕ ДЕТАЛИ, ИЗДЕЛИЯ С
УКАЗАНИЕМ ИХ РАЗМЕРОВ, МАСШТАБА, НАЗВАНИЯ,
МАТЕРИАЛА. ЧЕРТЕЖ ВЫПОЛНЯЮТ С ПОМОЩЬЮ
ЧЕРТЕЖНО-ИЗМЕРИТЕЛЬНЫХ ИНСТРУМЕНТОВЛИНЕЙКИ, УГОЛЬНИКА, ЦИРКУЛЯ, ТРАНСПОРТИРА

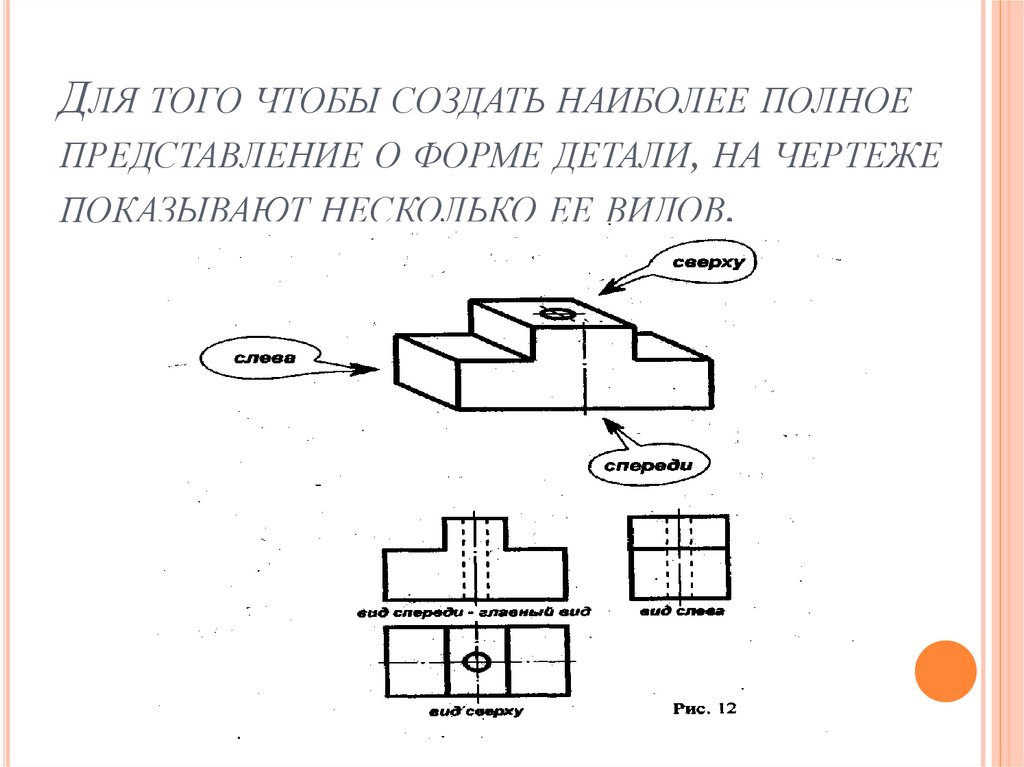

9. Для того чтобы создать наиболее полное представление о форме детали, на чертеже показывают несколько ее видов.

ДЛЯ ТОГО ЧТОБЫ СОЗДАТЬ НАИБОЛЕЕ ПОЛНОЕ
ПРЕДСТАВЛЕНИЕ О ФОРМЕ ДЕТАЛИ, НА ЧЕРТЕЖЕ
ПОКАЗЫВАЮТ НЕСКОЛЬКО ЕЕ ВИДОВ.

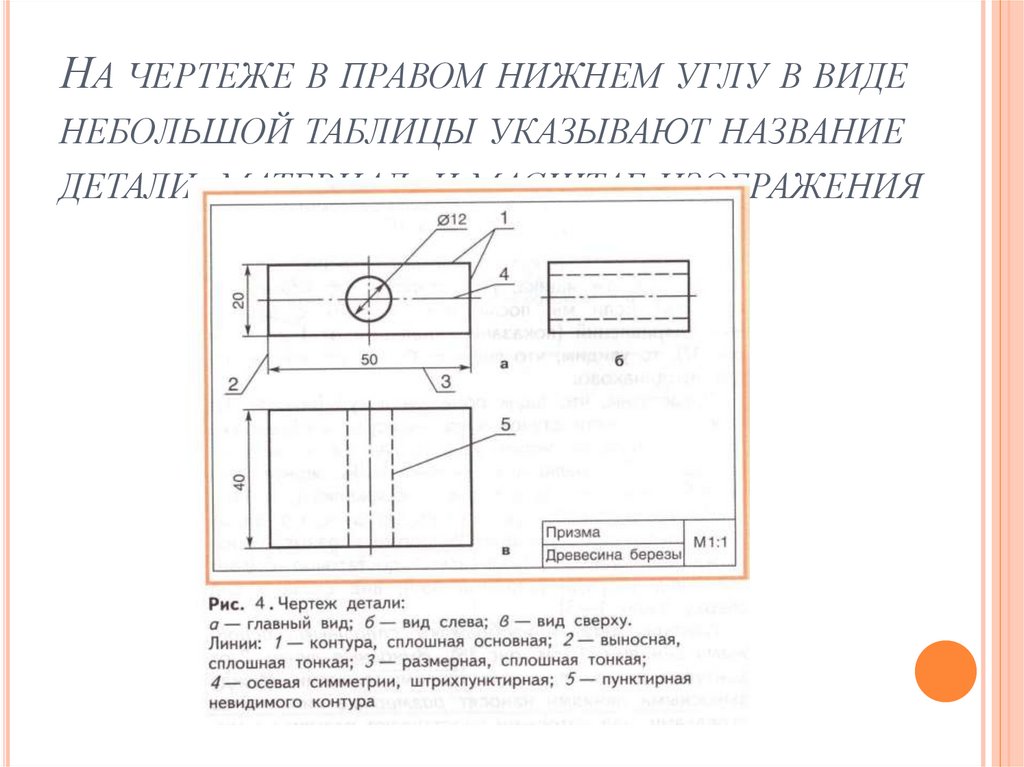

10. На чертеже в правом нижнем углу в виде небольшой таблицы указывают название детали, материал, и масштаб изображения

НА ЧЕРТЕЖЕ В ПРАВОМ НИЖНЕМ УГЛУ В ВИДЕ
НЕБОЛЬШОЙ ТАБЛИЦЫ УКАЗЫВАЮТ НАЗВАНИЕ
ДЕТАЛИ, МАТЕРИАЛ, И МАСШТАБ ИЗОБРАЖЕНИЯ

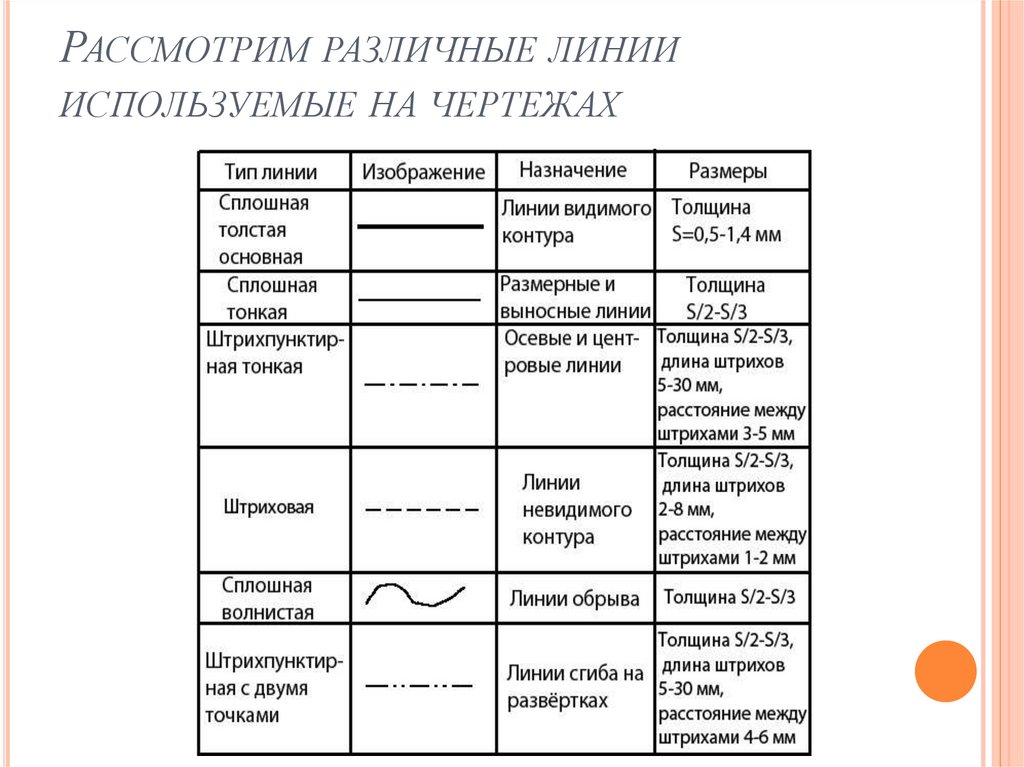

11. Рассмотрим различные линии используемые на чертежах

РАССМОТРИМ РАЗЛИЧНЫЕ ЛИНИИ
ИСПОЛЬЗУЕМЫЕ НА ЧЕРТЕЖАХ

12. Часто деталь имеет такие большие размеры, что её изображение в натуральную величину не помещается на листе бумаги. Трудно также

РАЗМЕРЫ, ЧТО ЕЁ ИЗОБРАЖЕНИЕ В
НАТУРАЛЬНУЮ ВЕЛИЧИНУ НЕ ПОМЕЩАЕТСЯ НА
ЛИСТЕ БУМАГИ. ТРУДНО ТАКЖЕ ИЗОБРАЗИТЬ В
НАТУРАЛЬНУЮ ВЕЛИЧИНУ ОЧЕНЬ МАЛЕНЬКУЮ
ДЕТАЛЬ. ДЛЯ ЭТОГО ИСПОЛЬЗУЮТ
УМЕНЬШЕННОЕ ИЛИ УВЕЛИЧЕННОЕ
ИЗОБРАЖЕНИЕ ДЕТАЛИ.

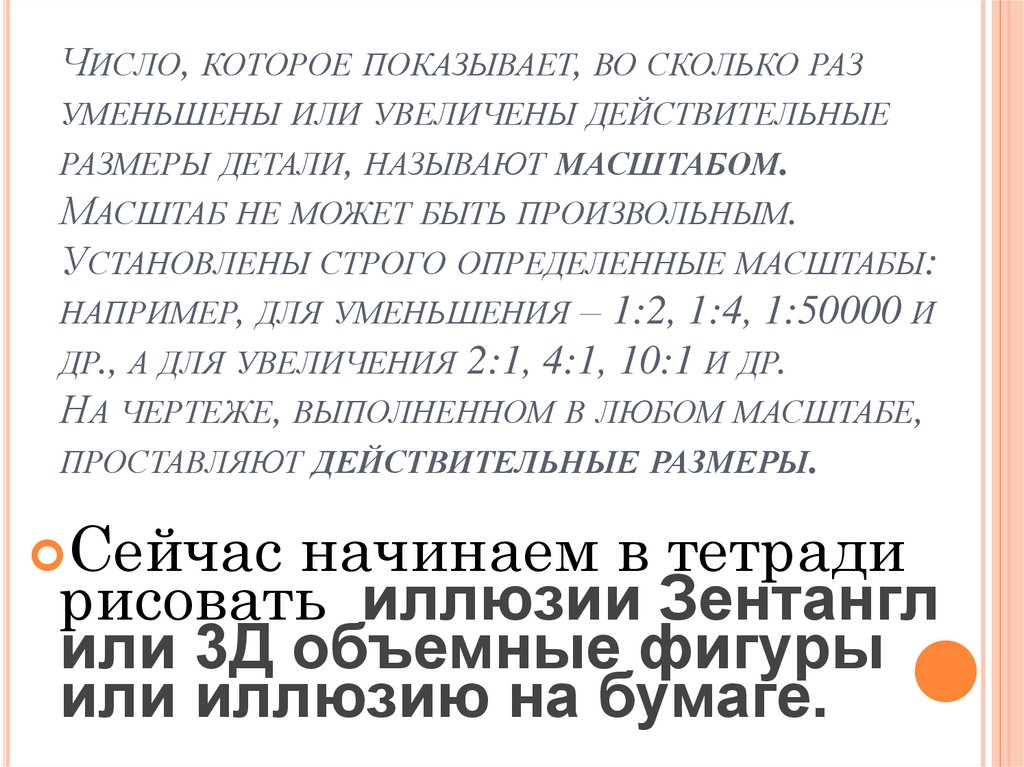

13. Число, которое показывает, во сколько раз уменьшены или увеличены действительные размеры детали, называют масштабом. Масштаб не

ЧИСЛО, КОТОРОЕ ПОКАЗЫВАЕТ, ВО СКОЛЬКО РАЗ
УМЕНЬШЕНЫ ИЛИ УВЕЛИЧЕНЫ ДЕЙСТВИТЕЛЬНЫЕ
РАЗМЕРЫ ДЕТАЛИ, НАЗЫВАЮТ МАСШТАБОМ.
МАСШТАБ НЕ МОЖЕТ БЫТЬ ПРОИЗВОЛЬНЫМ.
УСТАНОВЛЕНЫ СТРОГО ОПРЕДЕЛЕННЫЕ МАСШТАБЫ:
НАПРИМЕР, ДЛЯ УМЕНЬШЕНИЯ – 1:2, 1:4, 1:50000 И
ДР., А ДЛЯ УВЕЛИЧЕНИЯ 2:1, 4:1, 10:1 И ДР.
НА ЧЕРТЕЖЕ, ВЫПОЛНЕННОМ В ЛЮБОМ МАСШТАБЕ,
ПРОСТАВЛЯЮТ ДЕЙСТВИТЕЛЬНЫЕ РАЗМЕРЫ.
Сейчас начинаем в тетради
рисовать иллюзии Зентангл
или 3Д объемные фигуры
или иллюзию на бумаге.
