1.

2.

3. А

4.

5.

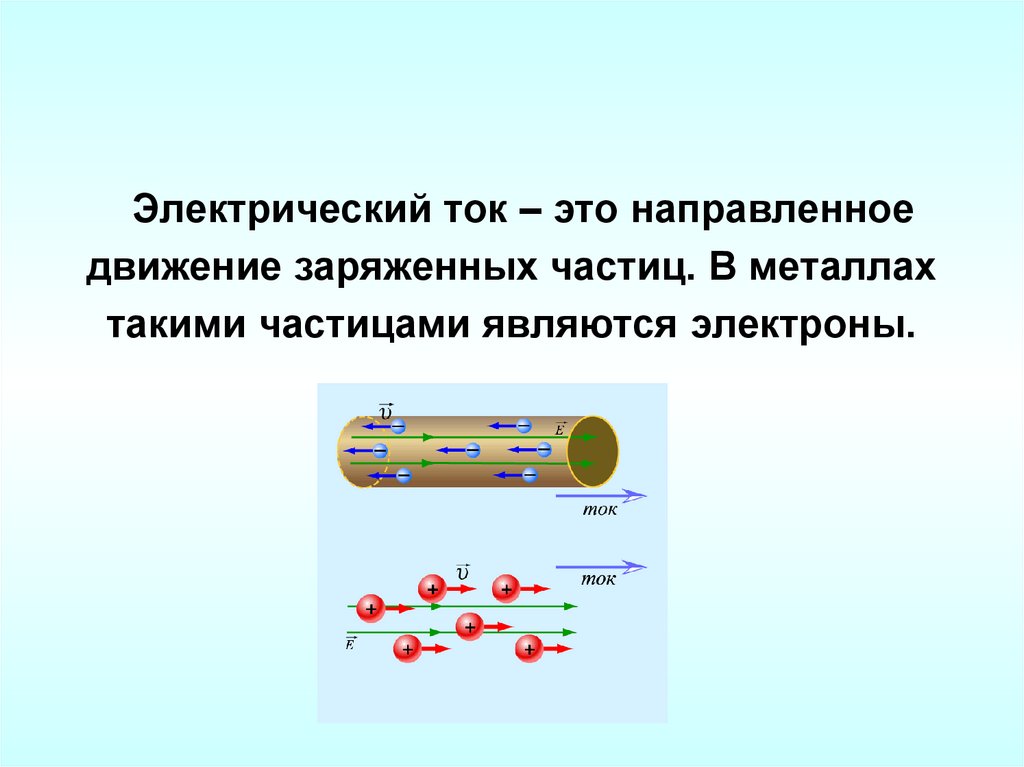

Электрический ток – это направленное
движение заряженных частиц. В металлах
такими частицами являются электроны.

6.

Движение электронов по проводам увидеть
невозможно, поэтому о наличии тока в
проводнике можно судить только по его
действиям на окружающие предметы.

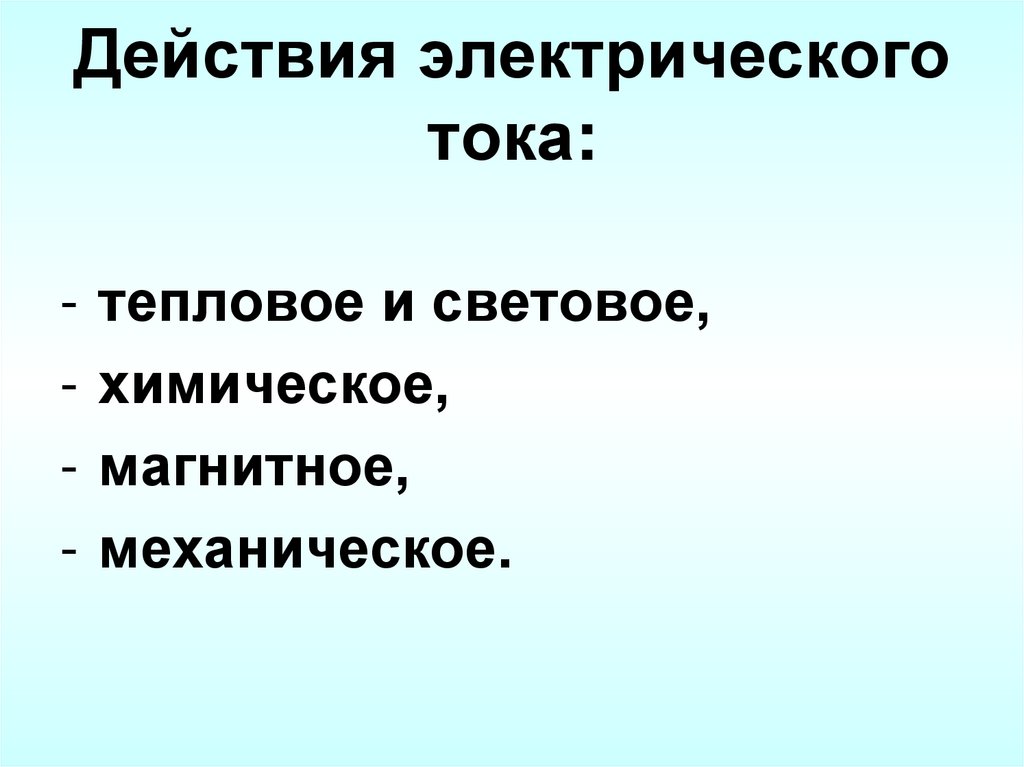

7. Действия электрического тока:

- тепловое и световое,
- химическое,
- магнитное,
- механическое.

8. Тепловое действие тока

Тепловое действие тока
основано на том, что
любой проводник ,по
которому течет ток,
нагревается и отдает свое
тепло окружающей среде.
Этот принцип лежит в
основе работы любого
электронагревательного
прибора.

9. Применение теплового действия тока в быту

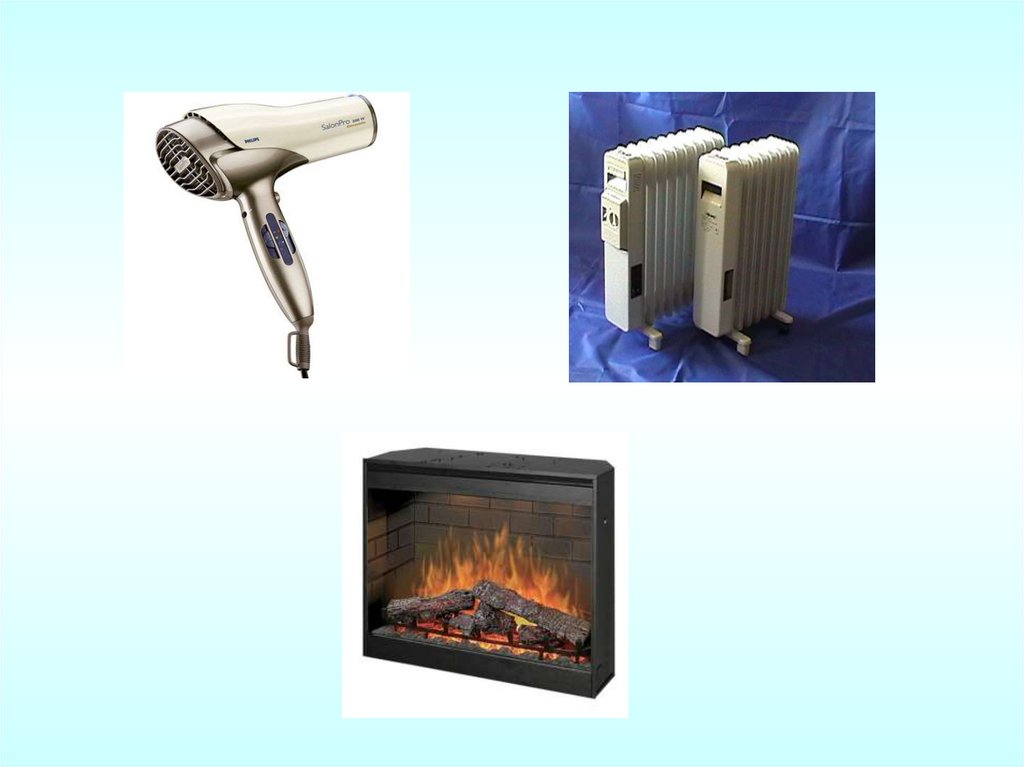

10.

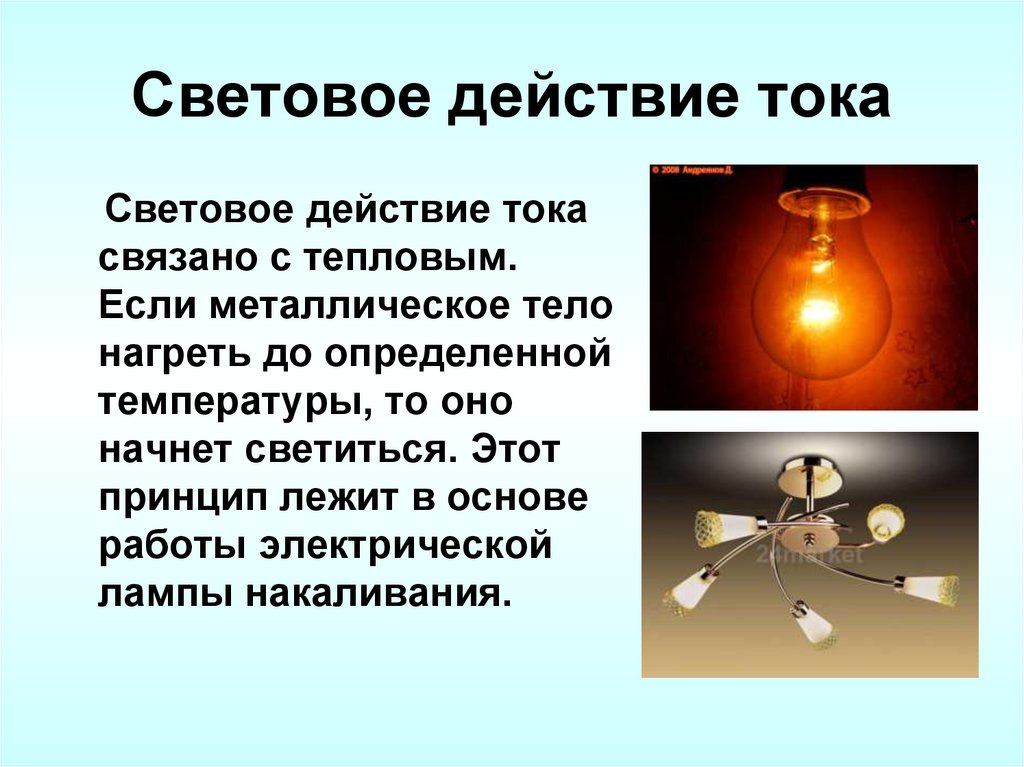

11. Световое действие тока

Световое действие тока
связано с тепловым.
Если металлическое тело
нагреть до определенной
температуры, то оно
начнет светиться. Этот
принцип лежит в основе
работы электрической
лампы накаливания.

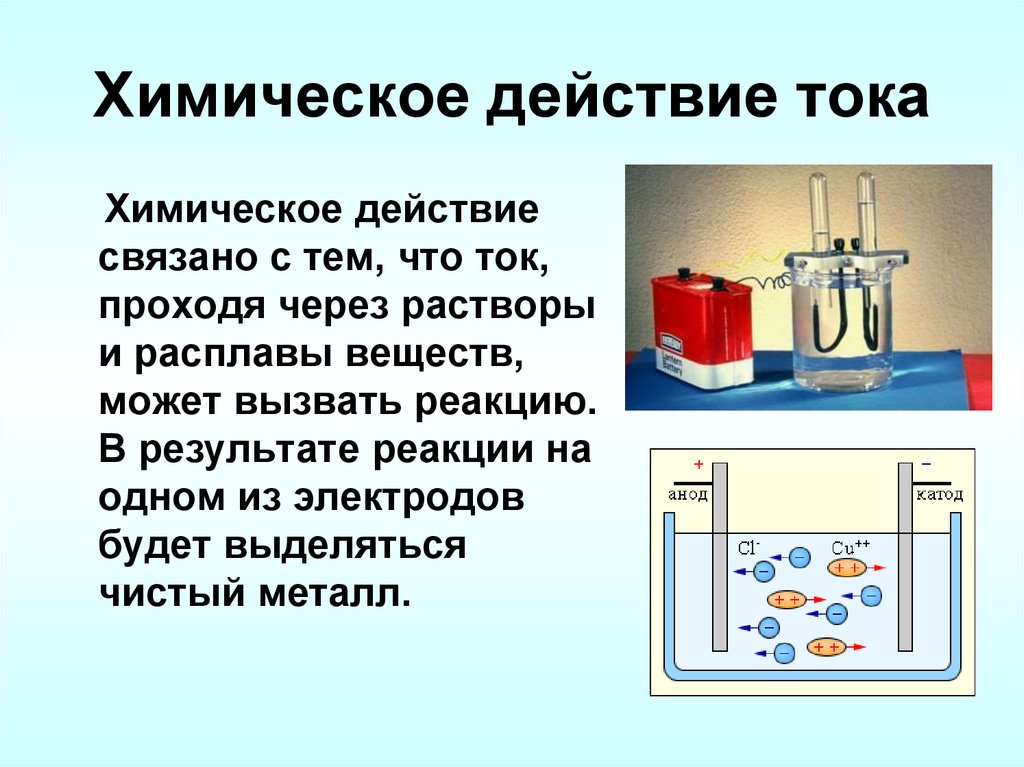

12. Химическое действие тока

Химическое действие
связано с тем, что ток,
проходя через растворы
и расплавы веществ,
может вызвать реакцию.
В результате реакции на
одном из электродов
будет выделяться
чистый металл.

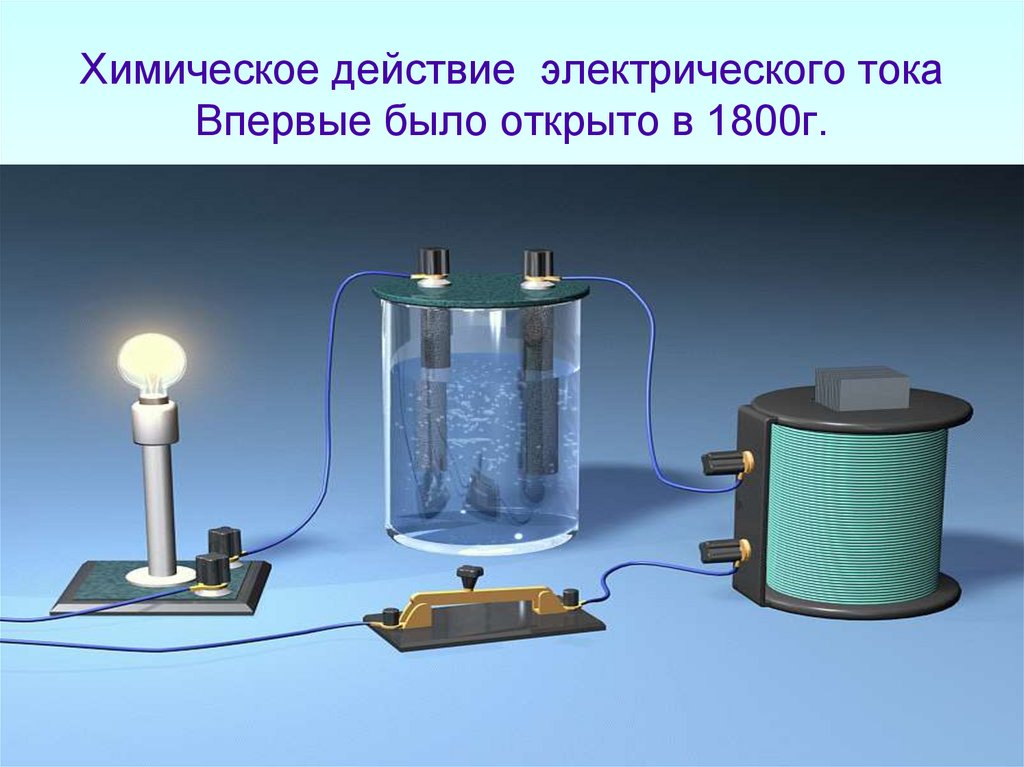

13. Химическое действие электрического тока Впервые было открыто в 1800г.

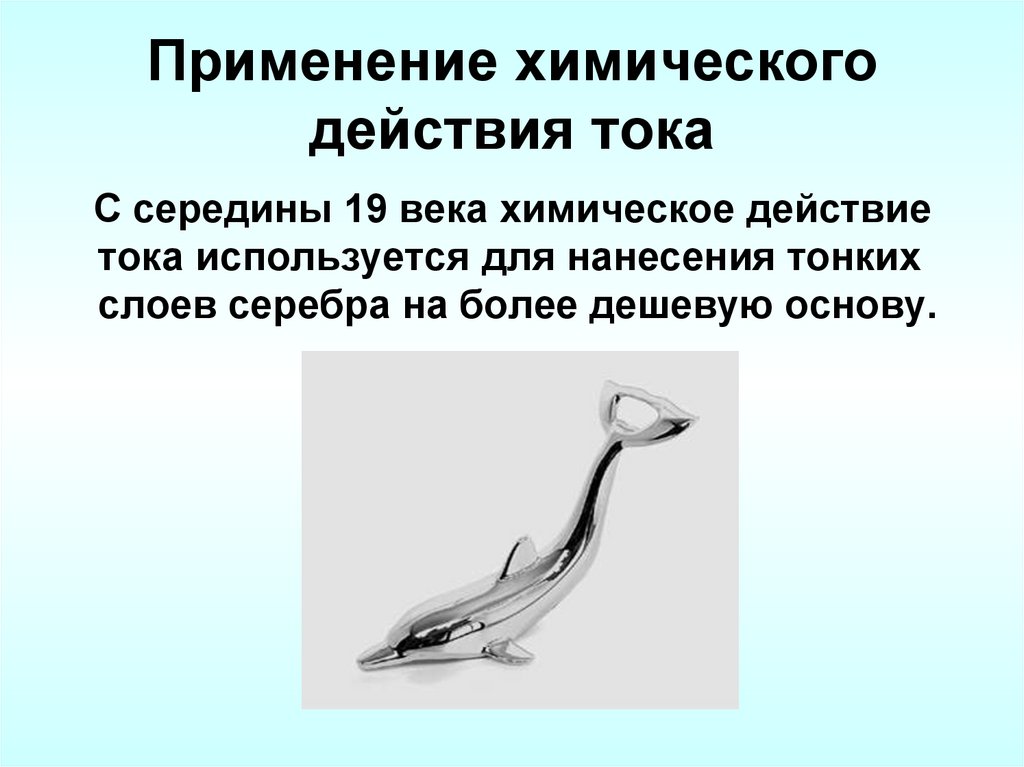

14. Применение химического действия тока

С середины 19 века химическое действие
тока используется для нанесения тонких
слоев серебра на более дешевую основу.

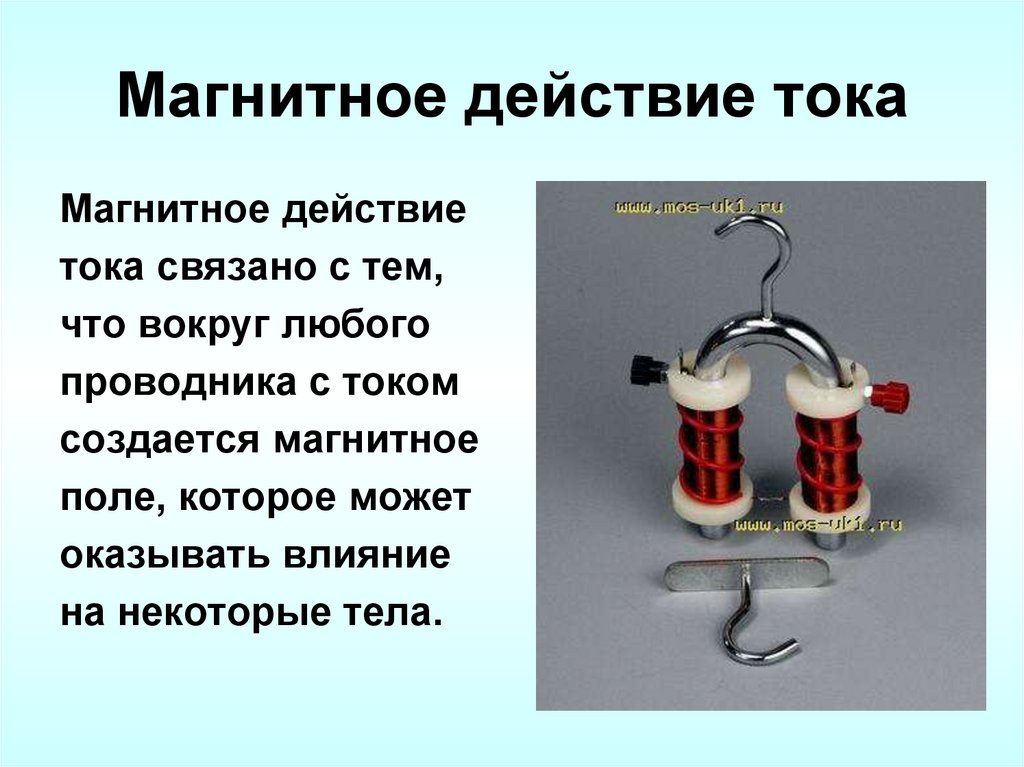

15. Магнитное действие тока

Магнитное действие
тока связано с тем,
что вокруг любого
проводника с током
создается магнитное
поле, которое может
оказывать влияние
на некоторые тела.

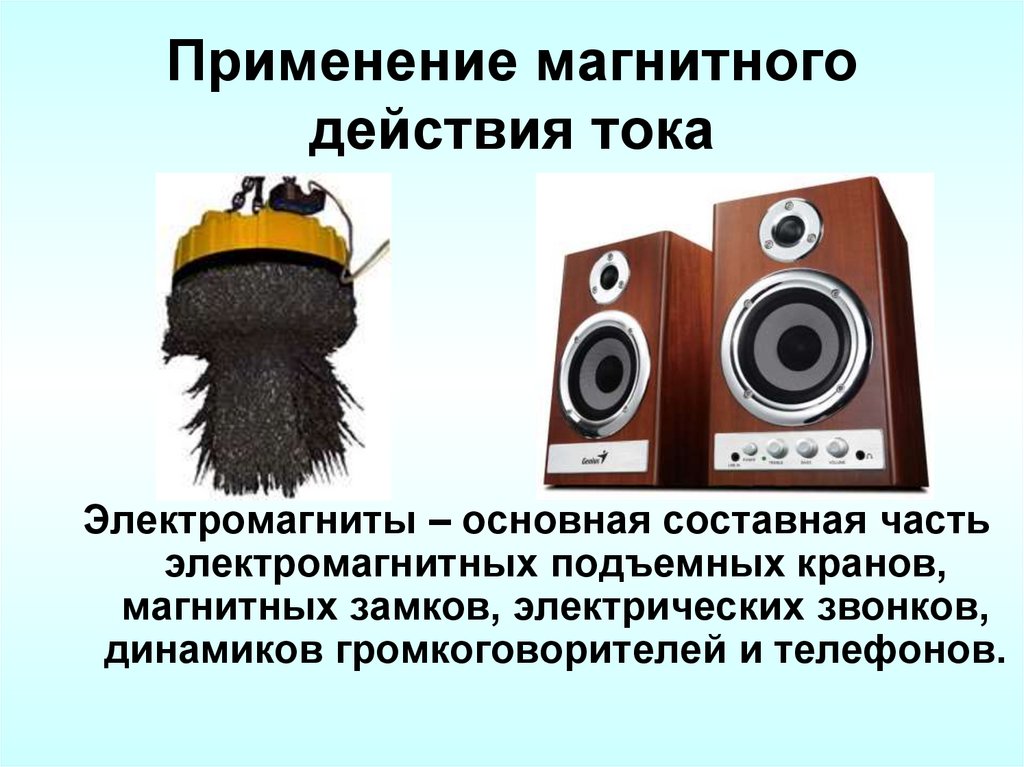

16. Применение магнитного действия тока

Электромагниты – основная составная часть
электромагнитных подъемных кранов,
магнитных замков, электрических звонков,
динамиков громкоговорителей и телефонов.

17.

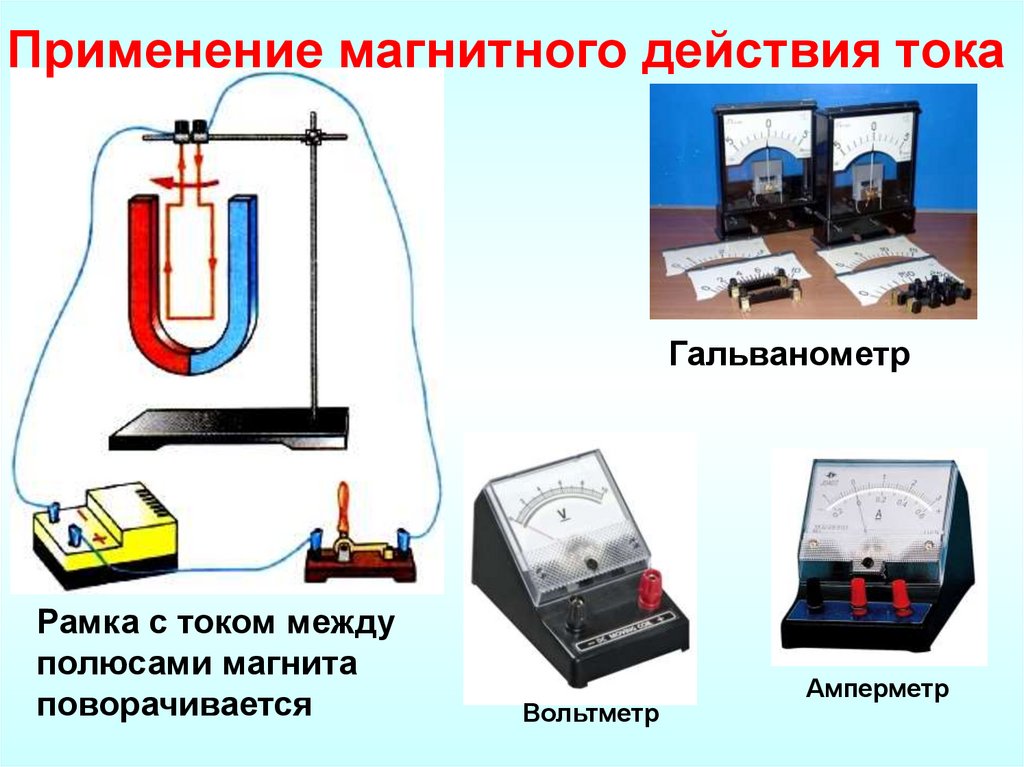

Применение магнитного действия тока
Гальванометр
Рамка с током между
полюсами магнита
поворачивается
Вольтметр
Амперметр

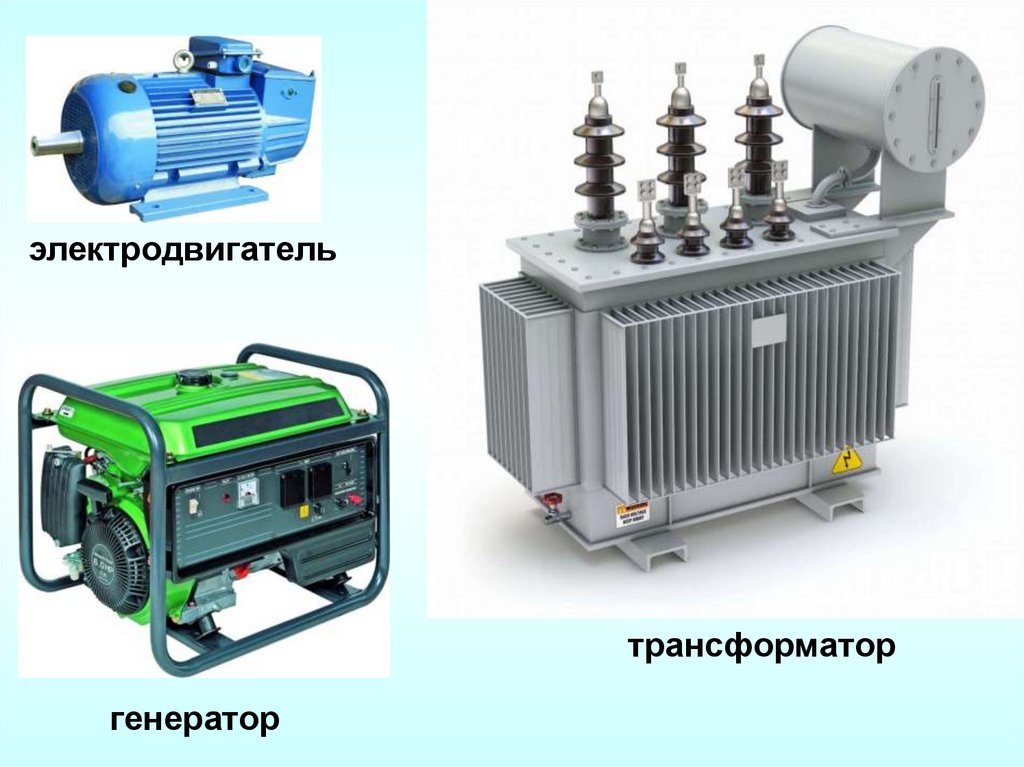

18.

электродвигатель
трансформатор
генератор

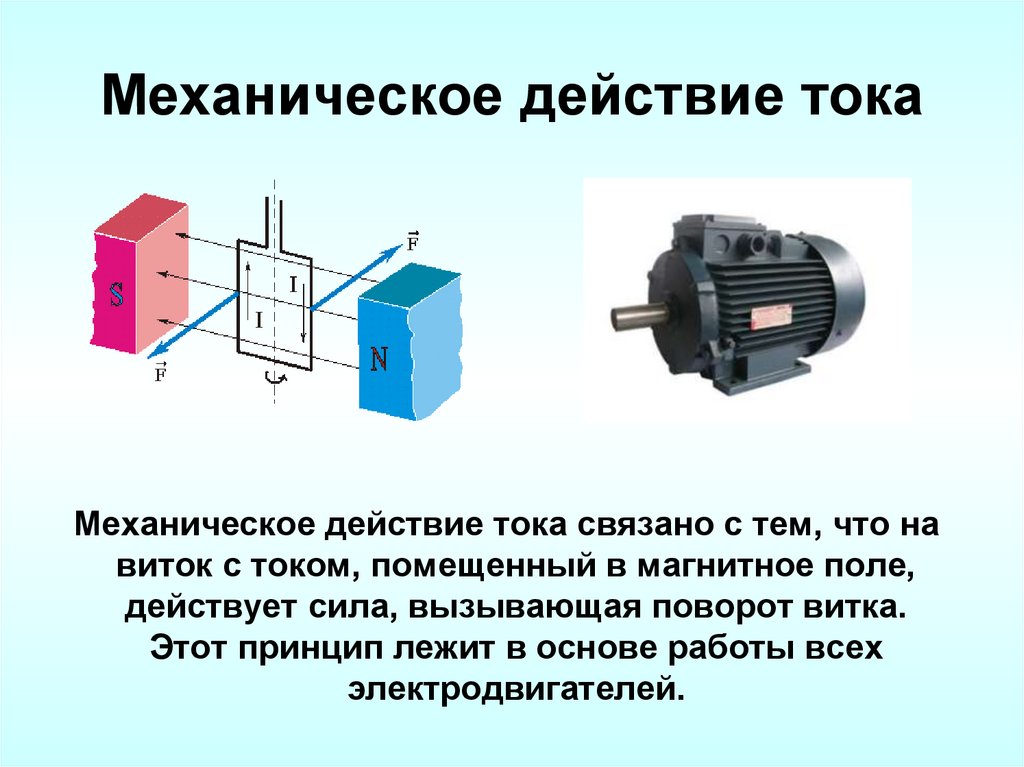

19. Механическое действие тока

Механическое действие тока связано с тем, что на
виток с током, помещенный в магнитное поле,
действует сила, вызывающая поворот витка.
Этот принцип лежит в основе работы всех
электродвигателей.

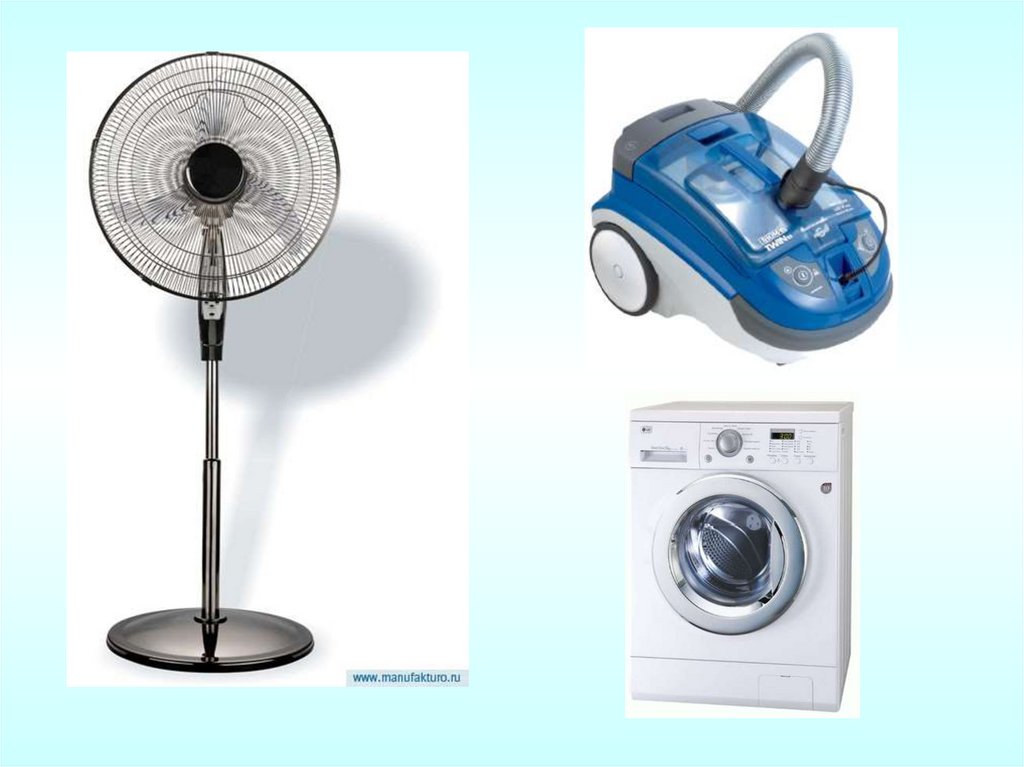

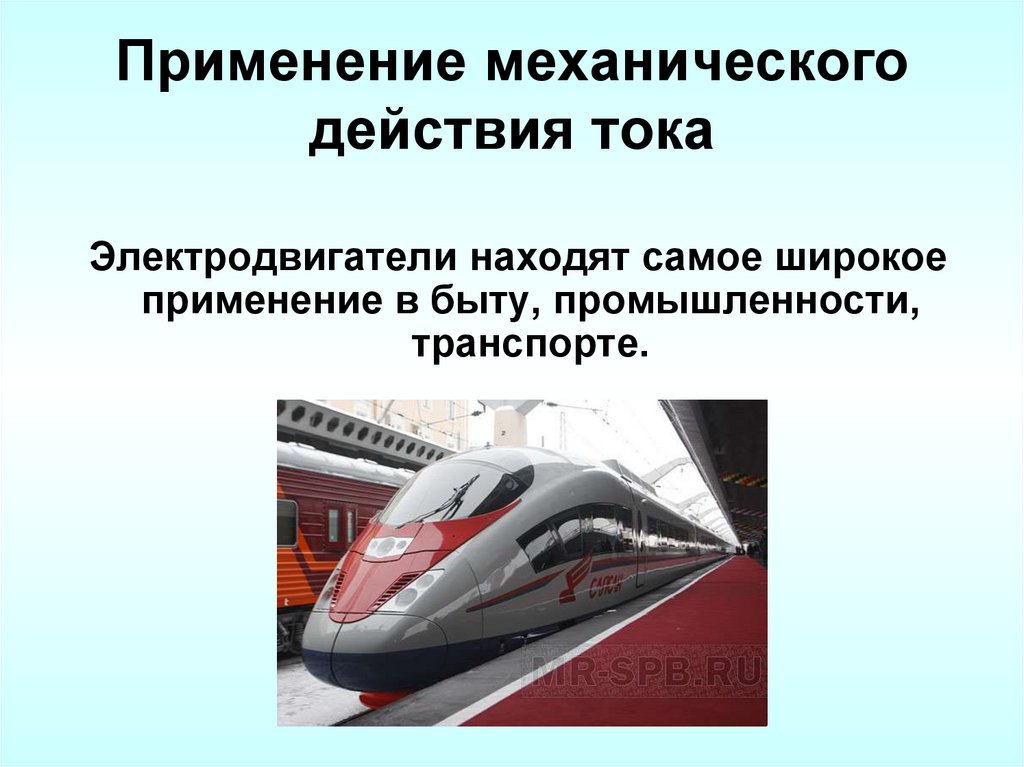

20. Применение механического действия тока

Электродвигатели находят самое широкое
применение в быту, промышленности,
транспорте.

21.

22.

23.

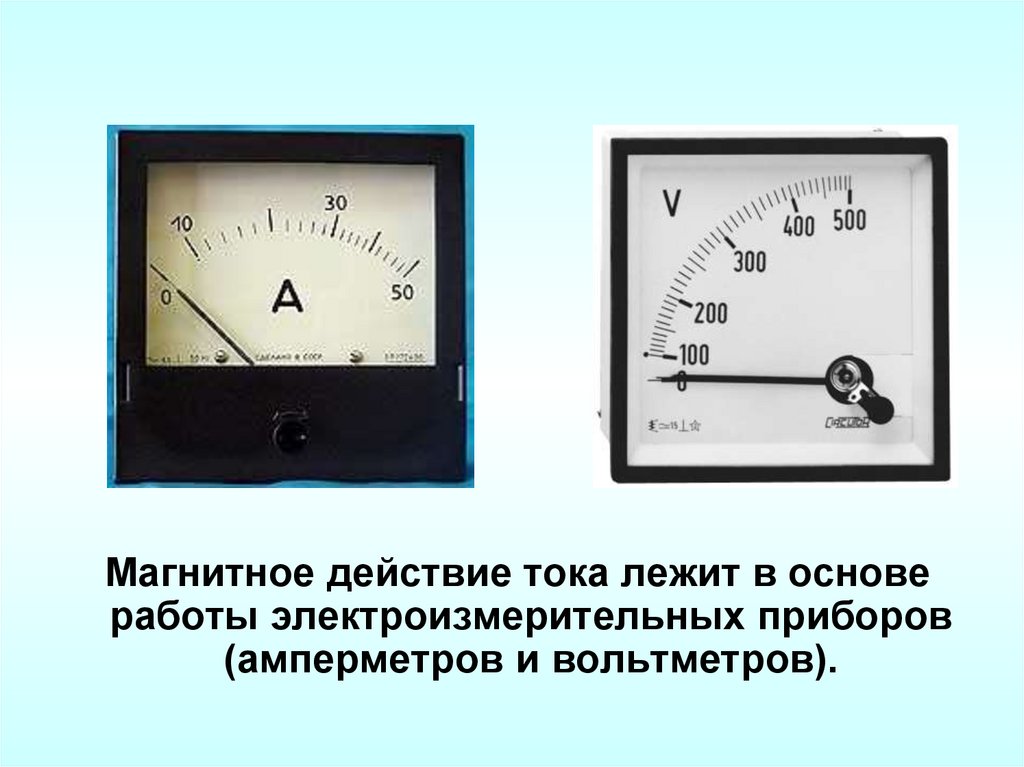

Магнитное действие тока лежит в основе
работы электроизмерительных приборов
(амперметров и вольтметров).

24. Биологическое действие тока

25. Биологическое действие тока

26. Биологическое действие тока

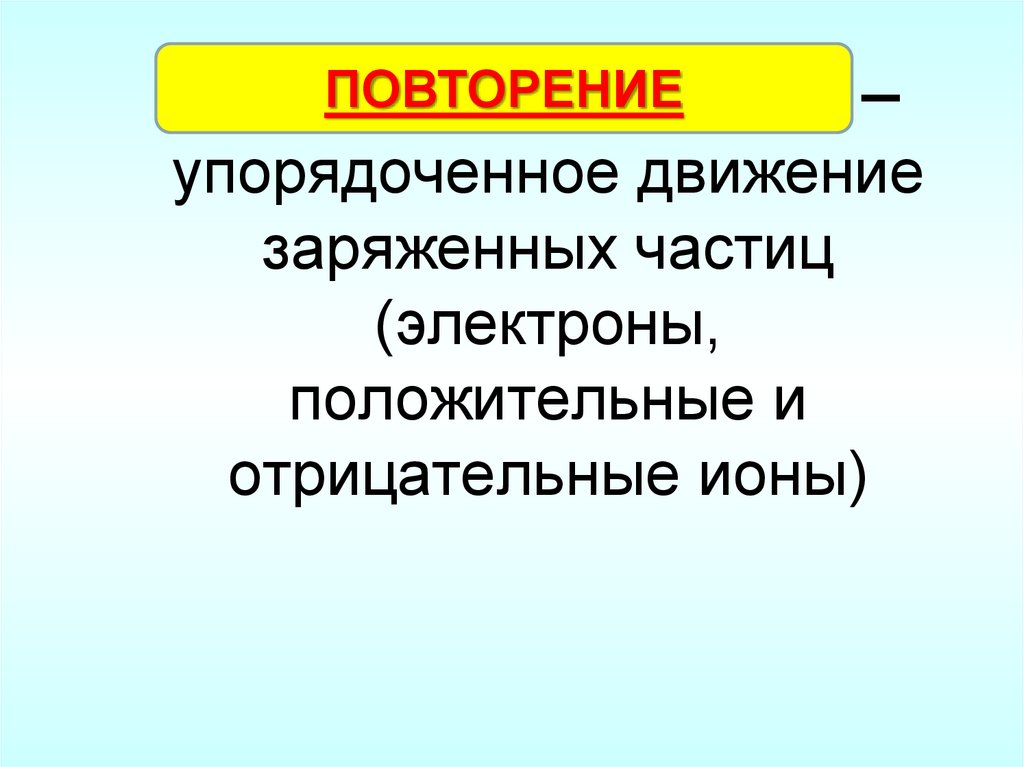

27. Электрический ток –упорядоченное движение заряженных частиц (электроны, положительные и отрицательные ионы)

ПОВТОРЕНИЕ ток –
Электрический
упорядоченное движение
заряженных частиц
(электроны,
положительные и
отрицательные ионы)

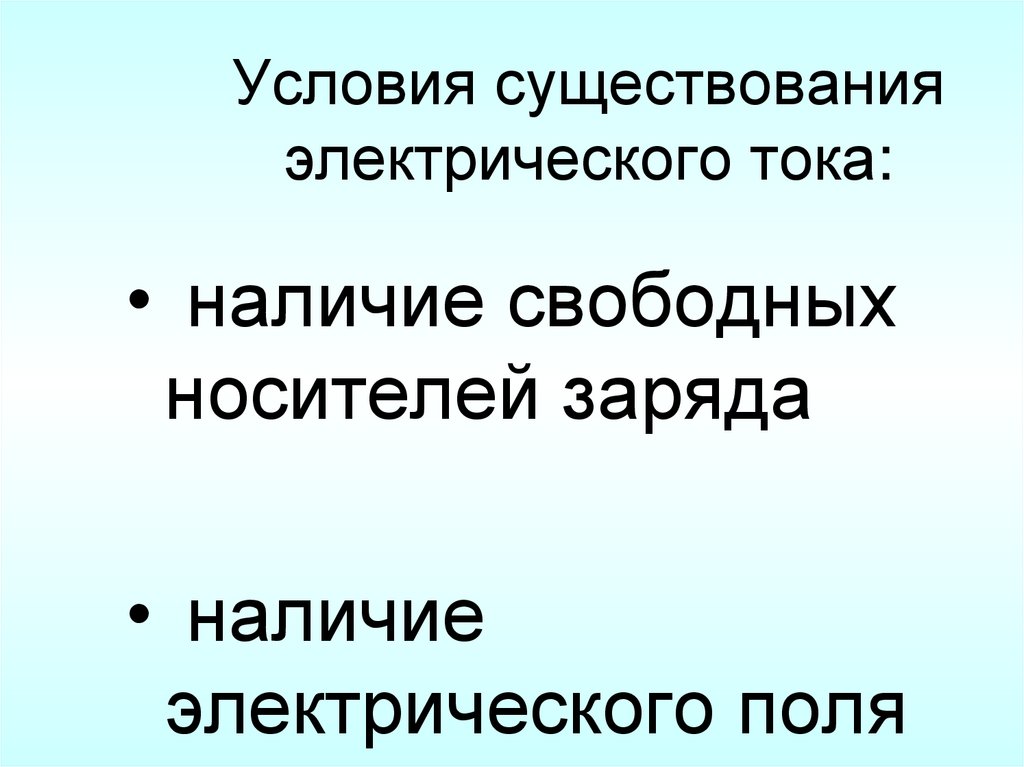

28. Условия существования электрического тока:

• наличие свободных
носителей заряда
• наличие
электрического поля

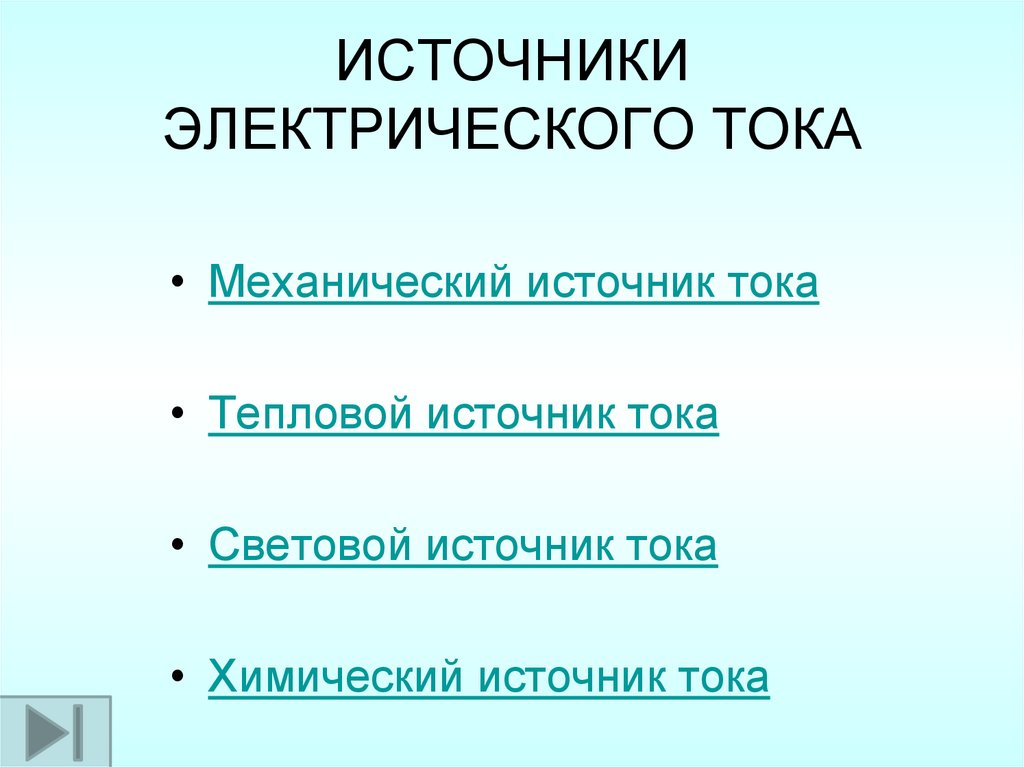

29. ИСТОЧНИКИ ЭЛЕКТРИЧЕСКОГО ТОКА

• Механический источник тока
• Тепловой источник тока
• Световой источник тока
• Химический источник тока

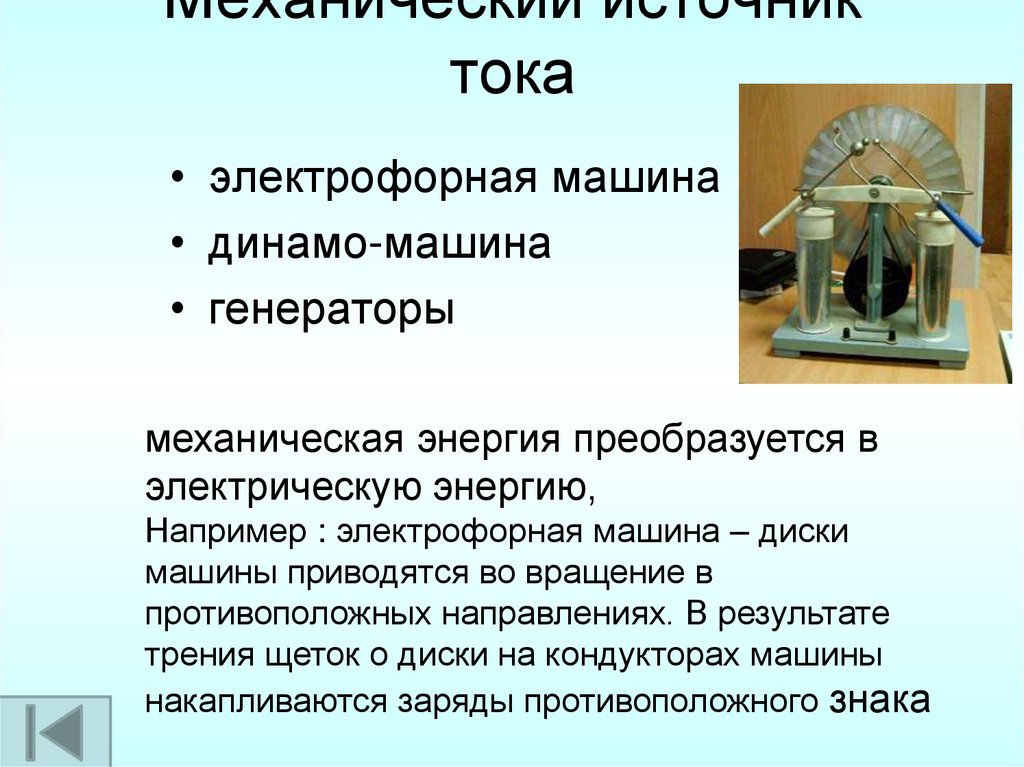

30. Механический источник тока

• электрофорная машина
• динамо-машина
• генераторы
механическая энергия преобразуется в
электрическую энергию,
Например : электрофорная машина – диски
машины приводятся во вращение в
противоположных направлениях. В результате
трения щеток о диски на кондукторах машины
накапливаются заряды противоположного знака

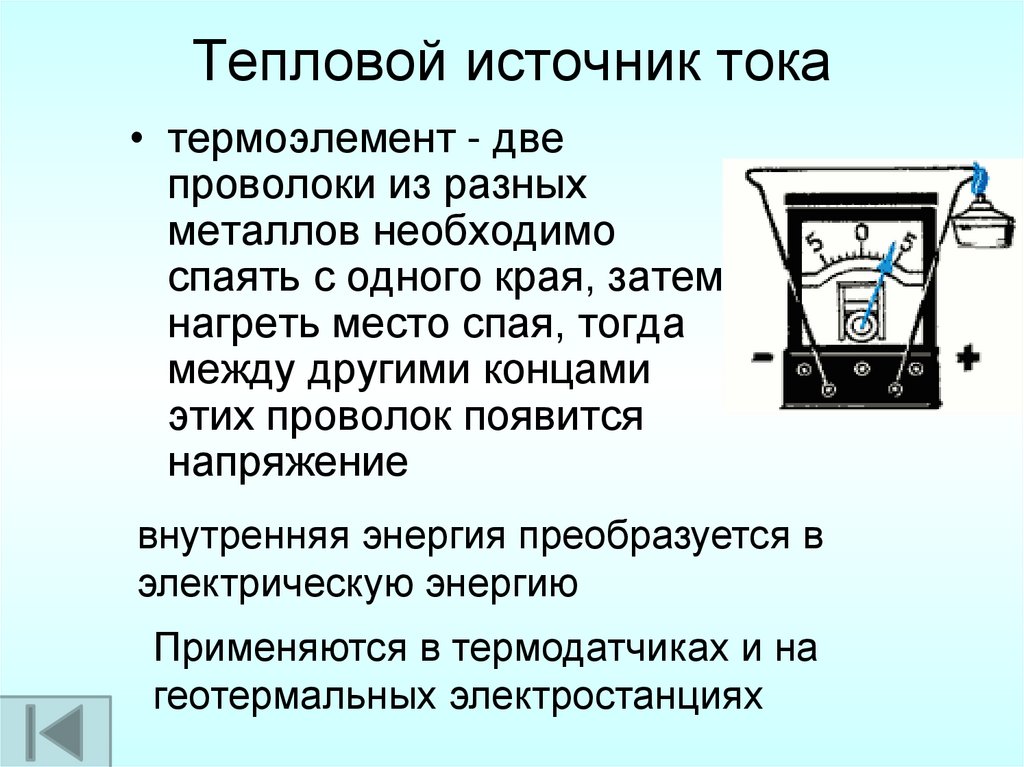

31. Тепловой источник тока

• термоэлемент - две
проволоки из разных
металлов необходимо
спаять с одного края, затем
нагреть место спая, тогда
между другими концами
этих проволок появится
напряжение
внутренняя энергия преобразуется в
электрическую энергию
Применяются в термодатчиках и на
геотермальных электростанциях

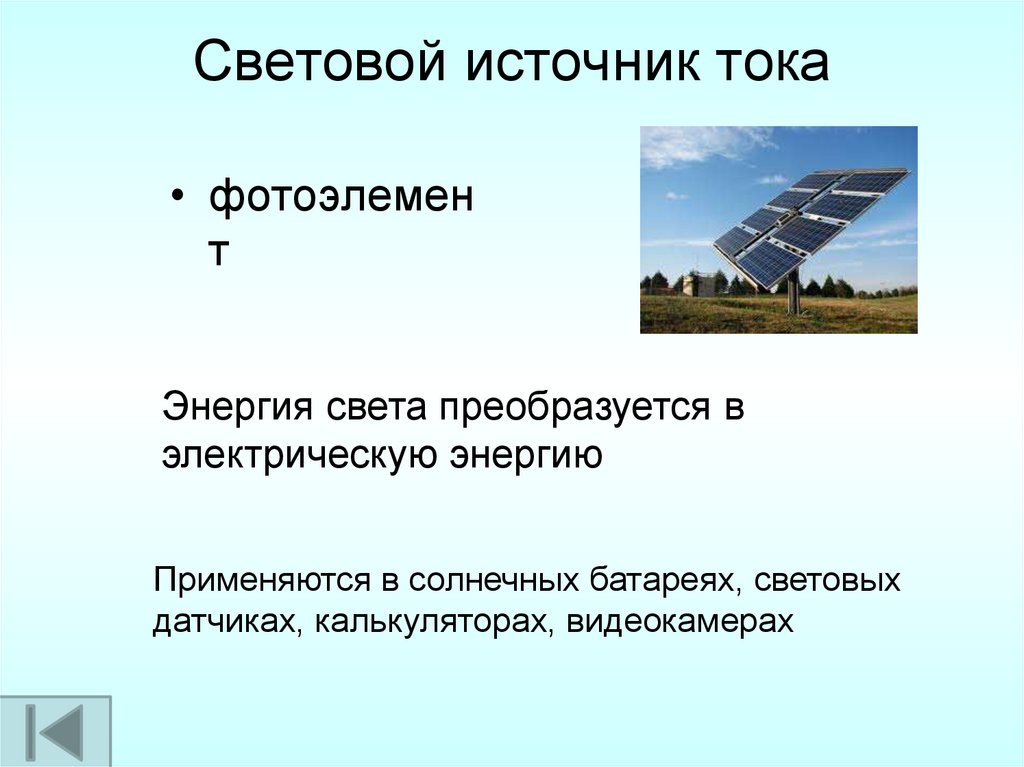

32. Световой источник тока

• фотоэлемен
т
Энергия света преобразуется в
электрическую энергию
Применяются в солнечных батареях, световых
датчиках, калькуляторах, видеокамерах

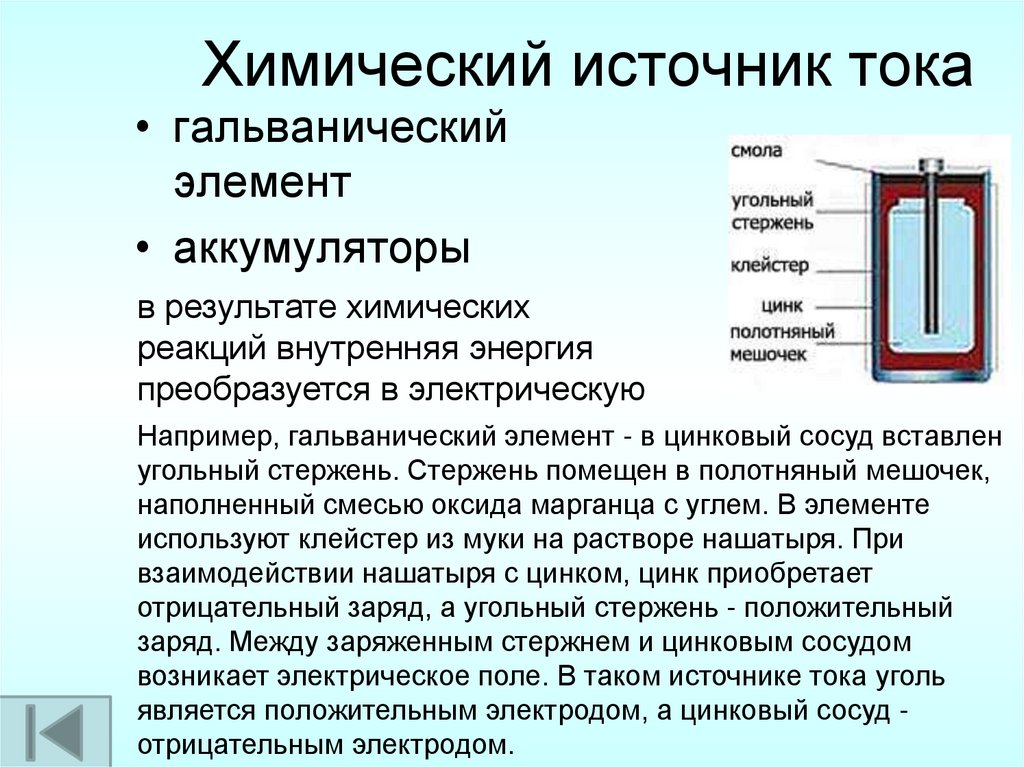

33. Химический источник тока

• гальванический
элемент
• аккумуляторы
в результате химических
реакций внутренняя энергия
преобразуется в электрическую
Например, гальванический элемент - в цинковый сосуд вставлен
угольный стержень. Стержень помещен в полотняный мешочек,
наполненный смесью оксида марганца с углем. В элементе
используют клейстер из муки на растворе нашатыря. При
взаимодействии нашатыря с цинком, цинк приобретает
отрицательный заряд, а угольный стержень - положительный
заряд. Между заряженным стержнем и цинковым сосудом
возникает электрическое поле. В таком источнике тока уголь
является положительным электродом, а цинковый сосуд отрицательным электродом.

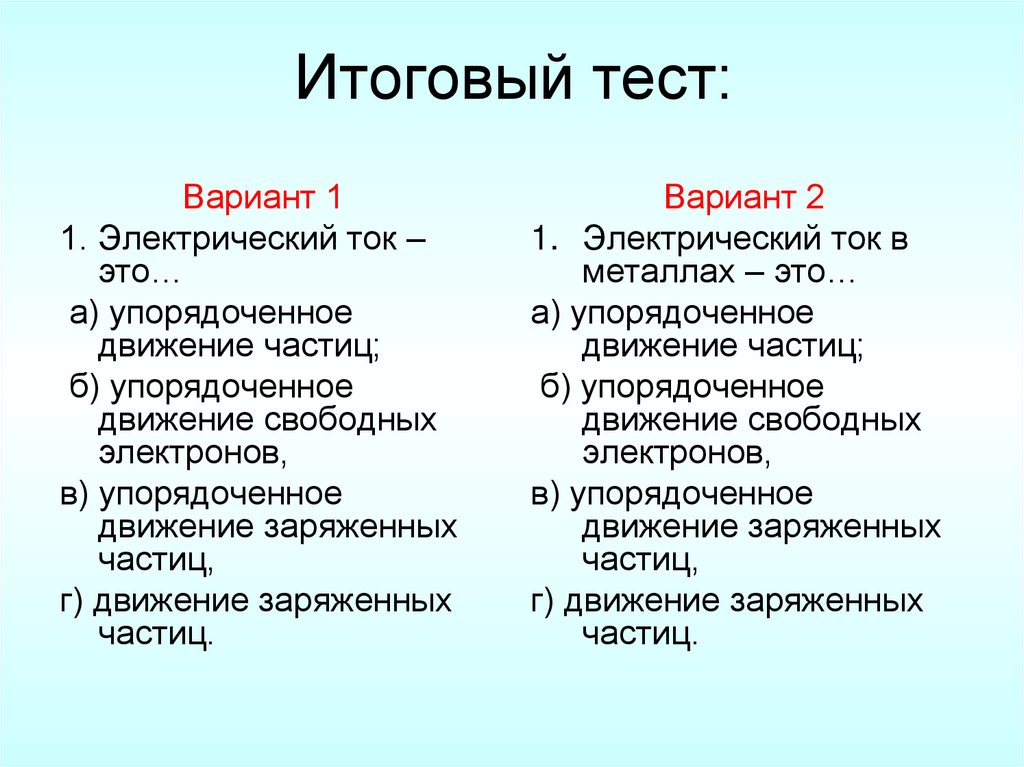

34. Итоговый тест:

Вариант 1
1. Электрический ток –
это…
а) упорядоченное
движение частиц;
б) упорядоченное
движение свободных
электронов,
в) упорядоченное
движение заряженных
частиц,
г) движение заряженных
частиц.
Вариант 2
1. Электрический ток в
металлах – это…
а) упорядоченное
движение частиц;
б) упорядоченное
движение свободных
электронов,
в) упорядоченное
движение заряженных
частиц,
г) движение заряженных
частиц.

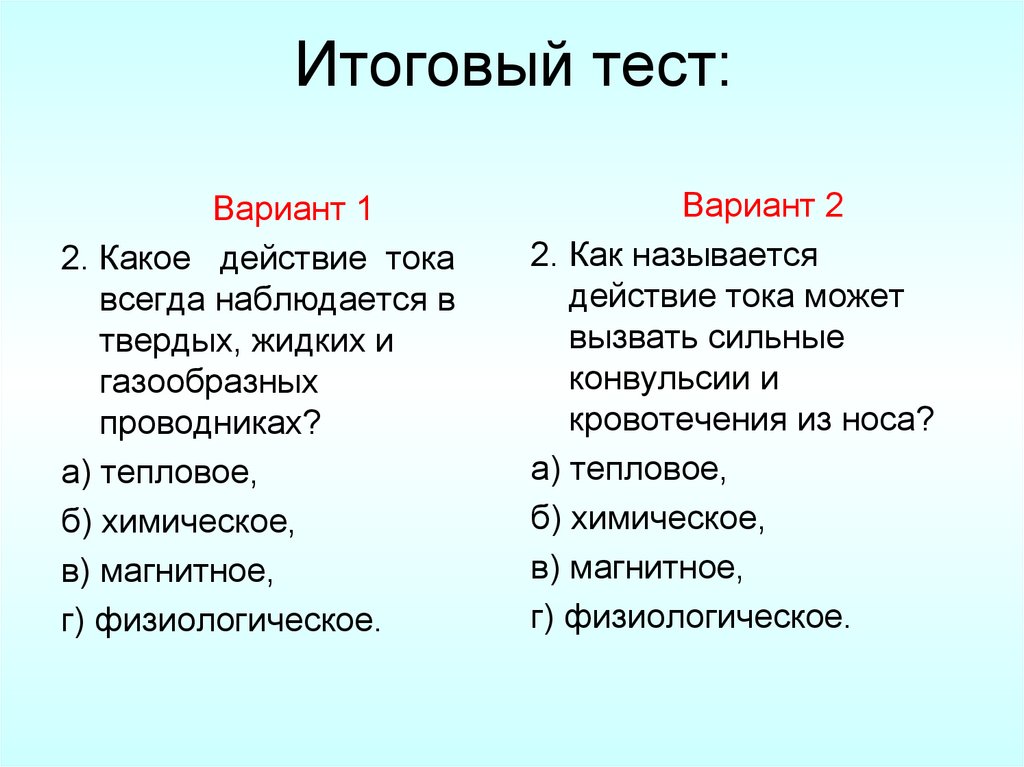

35. Итоговый тест:

Вариант 1
2. Какое действие тока
всегда наблюдается в
твердых, жидких и
газообразных
проводниках?
а) тепловое,
б) химическое,
в) магнитное,
г) физиологическое.
Вариант 2
2. Как называется
действие тока может
вызвать сильные
конвульсии и
кровотечения из носа?
а) тепловое,
б) химическое,
в) магнитное,
г) физиологическое.

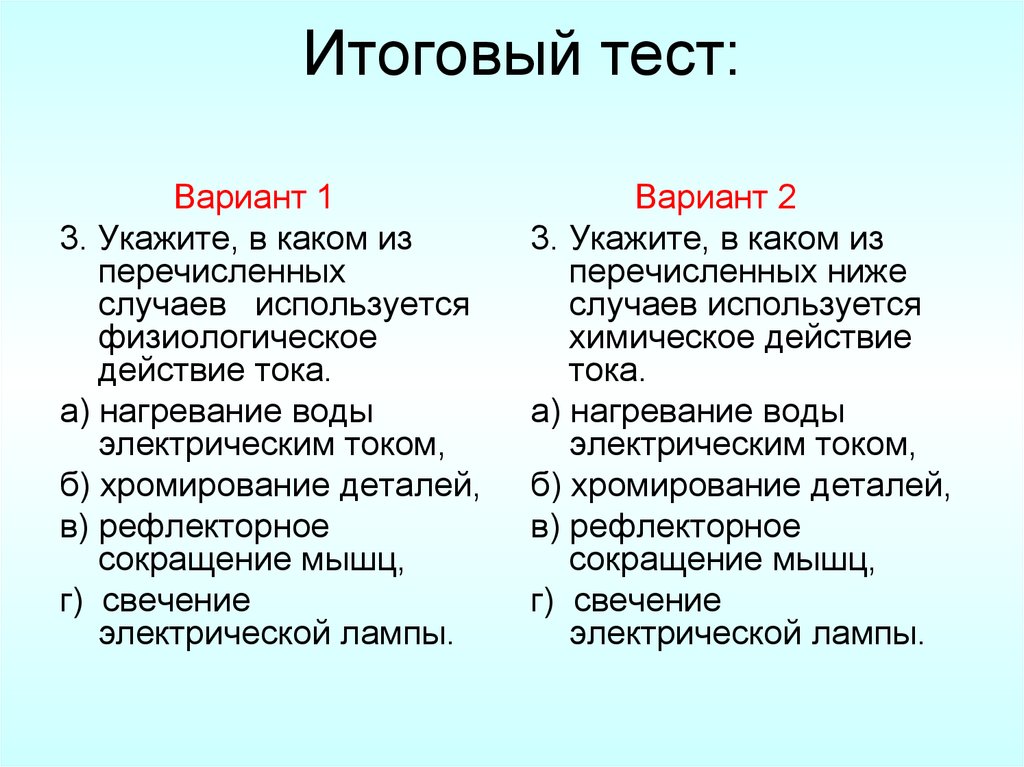

36. Итоговый тест:

Вариант 1
3. Укажите, в каком из
перечисленных
случаев используется
физиологическое
действие тока.
а) нагревание воды
электрическим током,
б) хромирование деталей,
в) рефлекторное
сокращение мышц,
г) свечение
электрической лампы.
Вариант 2
3. Укажите, в каком из
перечисленных ниже
случаев используется
химическое действие
тока.
а) нагревание воды
электрическим током,
б) хромирование деталей,
в) рефлекторное
сокращение мышц,
г) свечение
электрической лампы.

37. Итоговый тест:

Вариант 1
4. Какое действие
тока использую в
устройстве
пылесоса?
а) химическое,
б) магнитное,
в) физиологическое,
г) тепловое.
Вариант 2
4. Какое действие
тока используют в
устройстве
гальванометра?
а) химическое,
б) магнитное,
в) физиологическое,
г) тепловое.

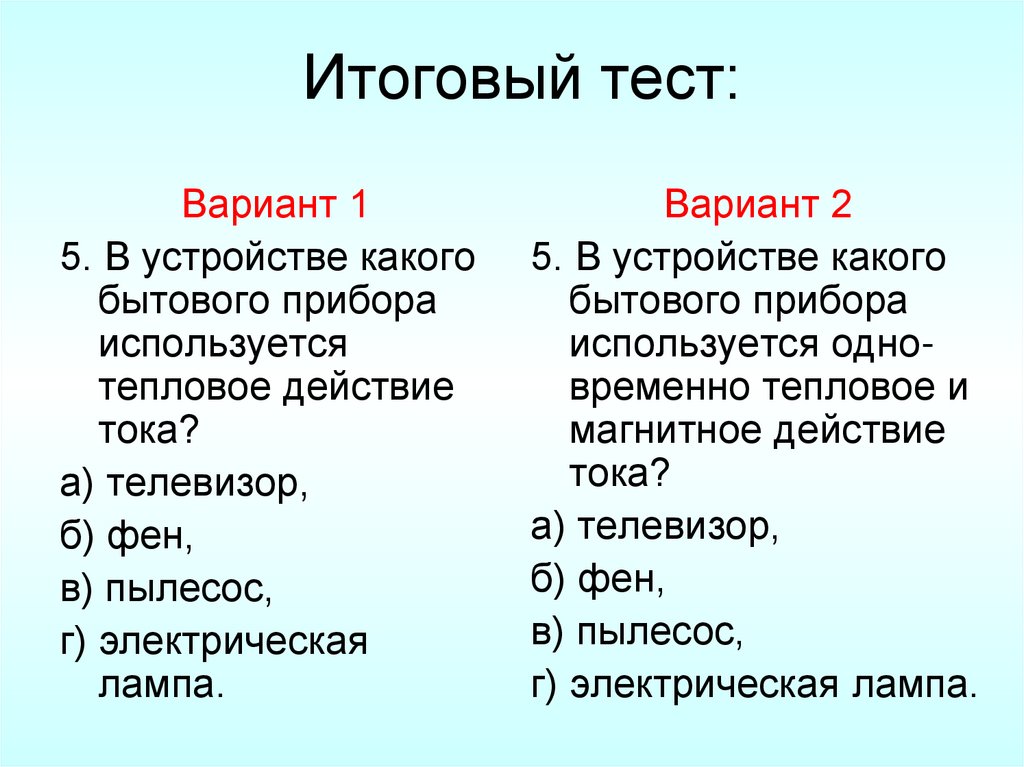

38. Итоговый тест:

Вариант 1
5. В устройстве какого
бытового прибора
используется
тепловое действие
тока?
а) телевизор,
б) фен,
в) пылесос,
г) электрическая
лампа.
Вариант 2
5. В устройстве какого
бытового прибора
используется одновременно тепловое и
магнитное действие
тока?
а) телевизор,
б) фен,
в) пылесос,
г) электрическая лампа.

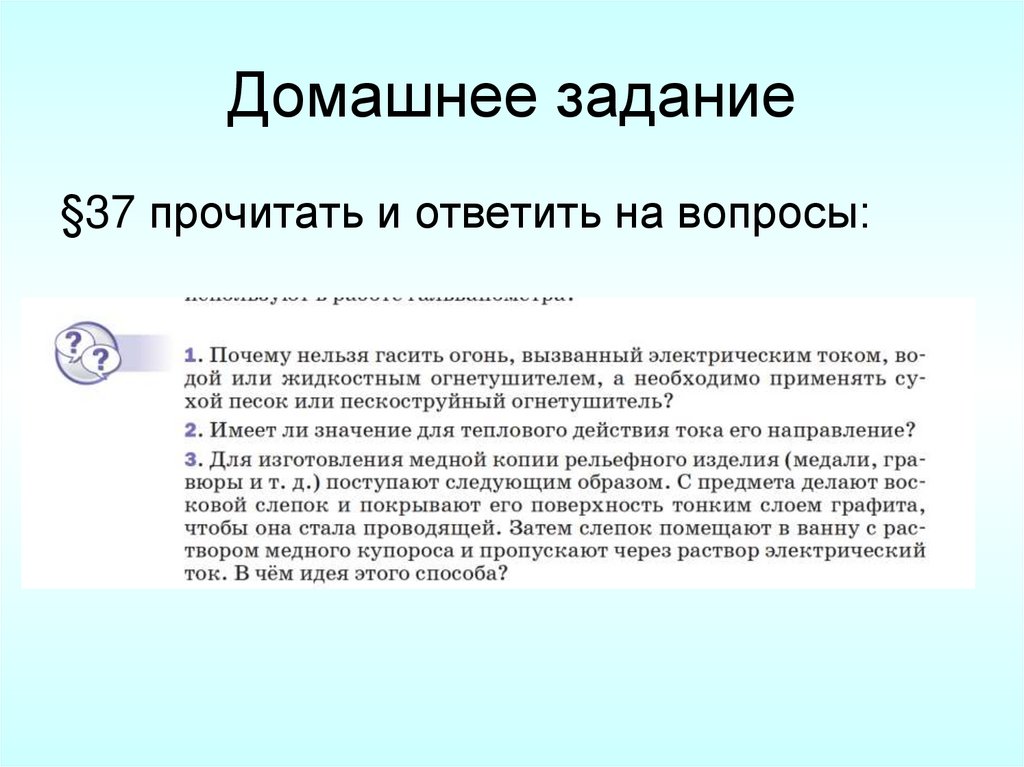

39. Домашнее задание

§37 прочитать и ответить на вопросы:
