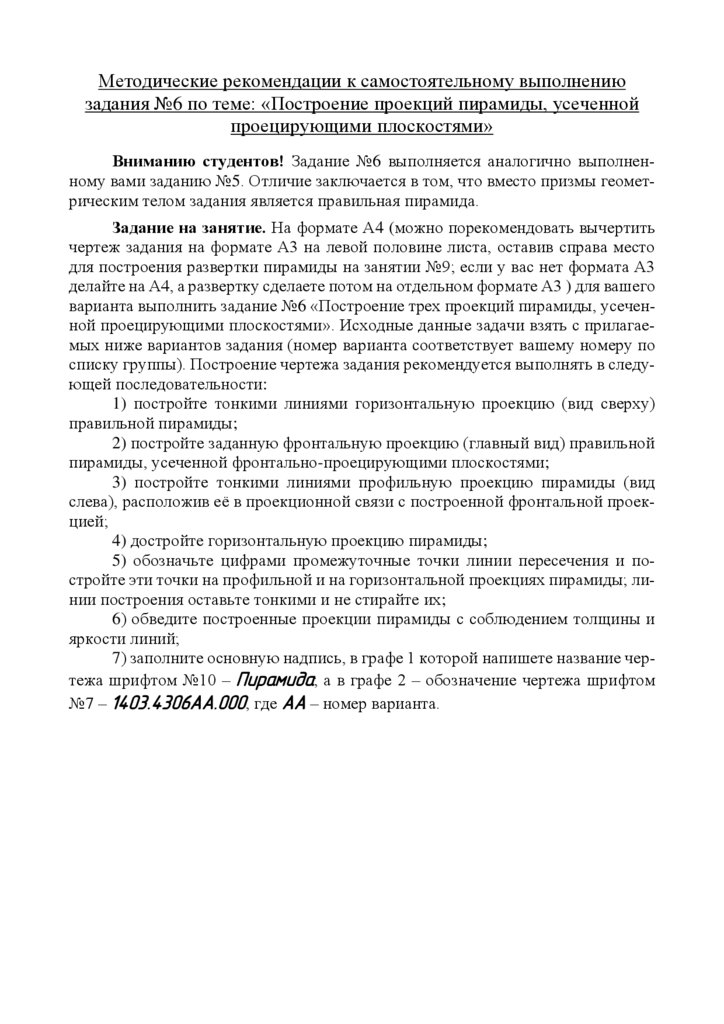

Методические рекомендации к самостоятельному выполнению
задания №6 по теме: «Построение проекций пирамиды, усеченной
проецирующими плоскостями»
Вниманию студентов! Задание №6 выполняется аналогично выполненному вами заданию №5. Отличие заключается в том, что вместо призмы геометрическим телом задания является правильная пирамида.
Задание на занятие. На формате А4 (можно порекомендовать вычертить
чертеж задания на формате А3 на левой половине листа, оставив справа место
для построения развертки пирамиды на занятии №9; если у вас нет формата А3
делайте на А4, а развертку сделаете потом на отдельном формате А3 ) для вашего

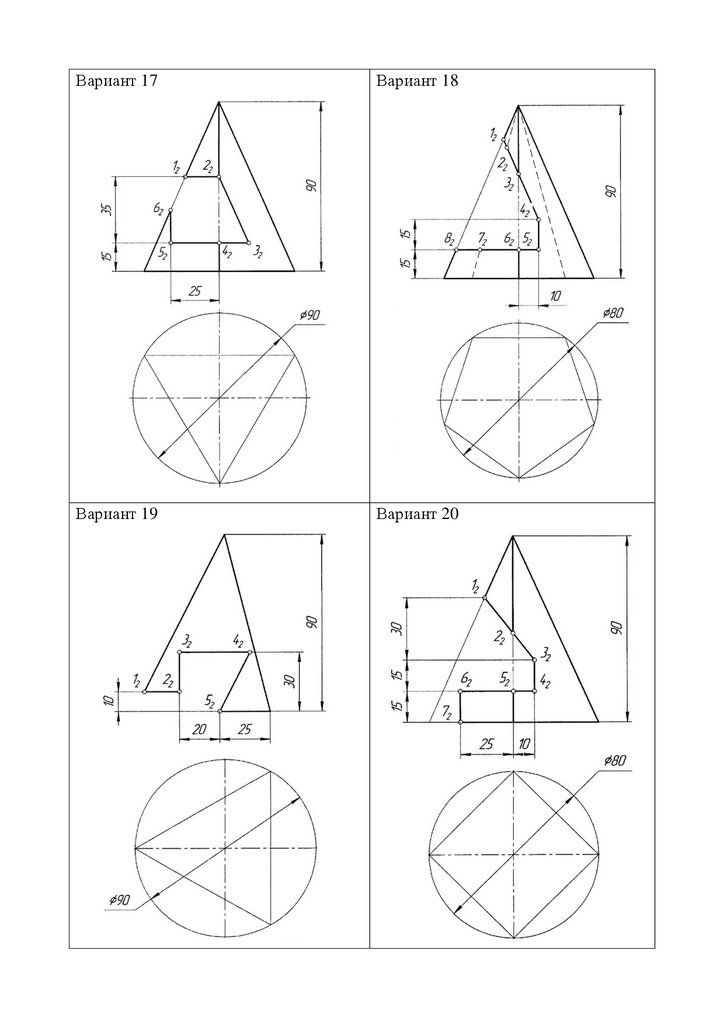

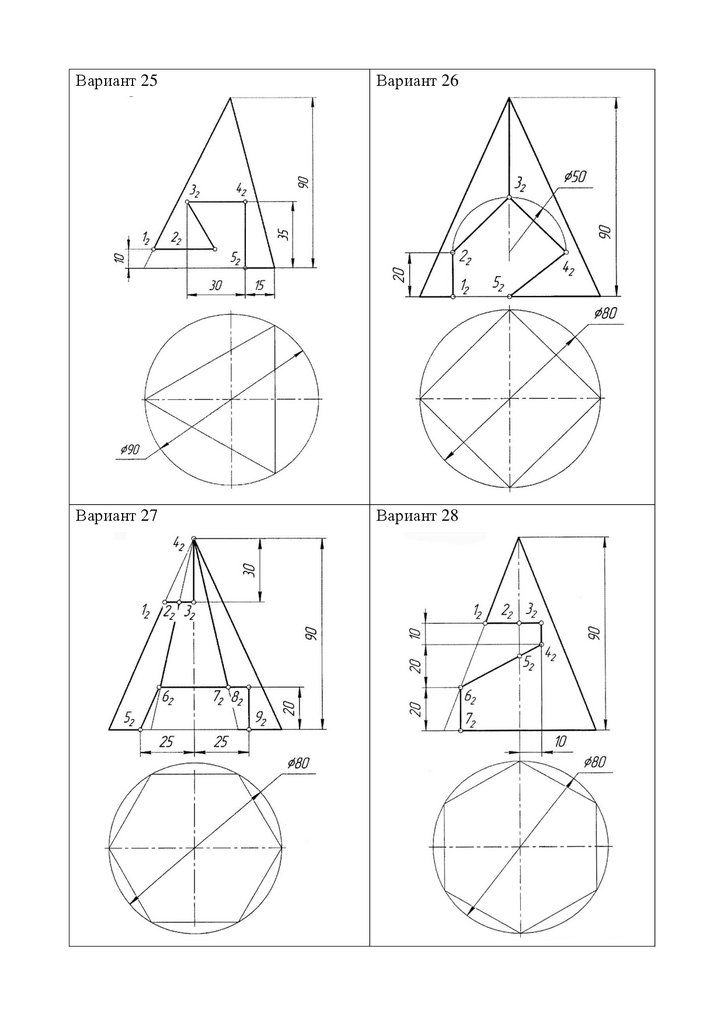

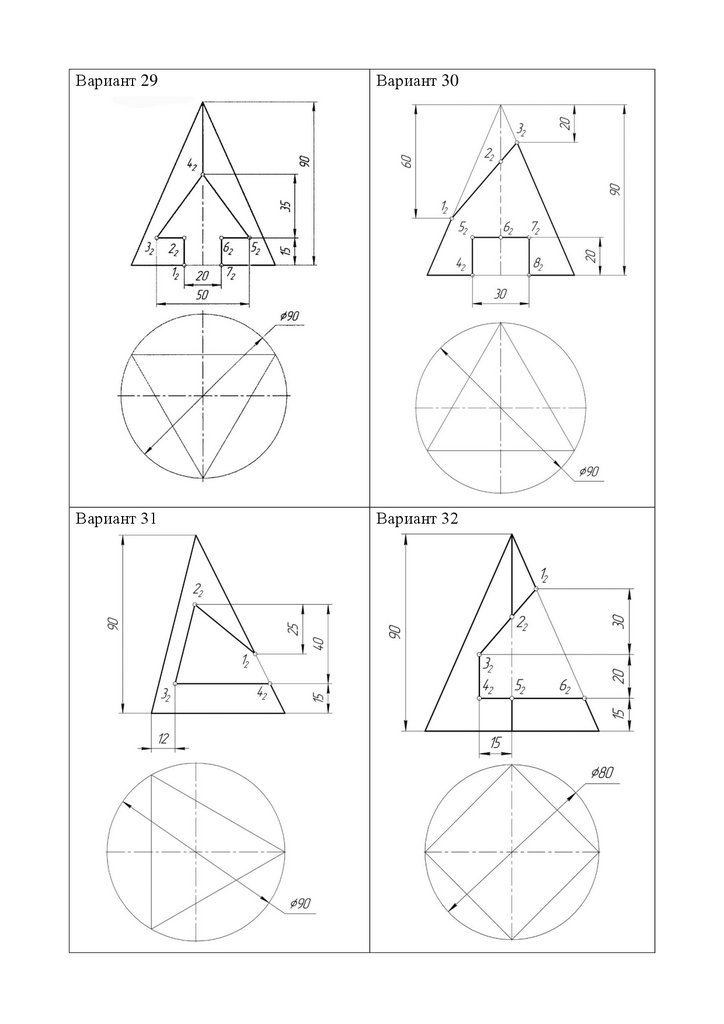

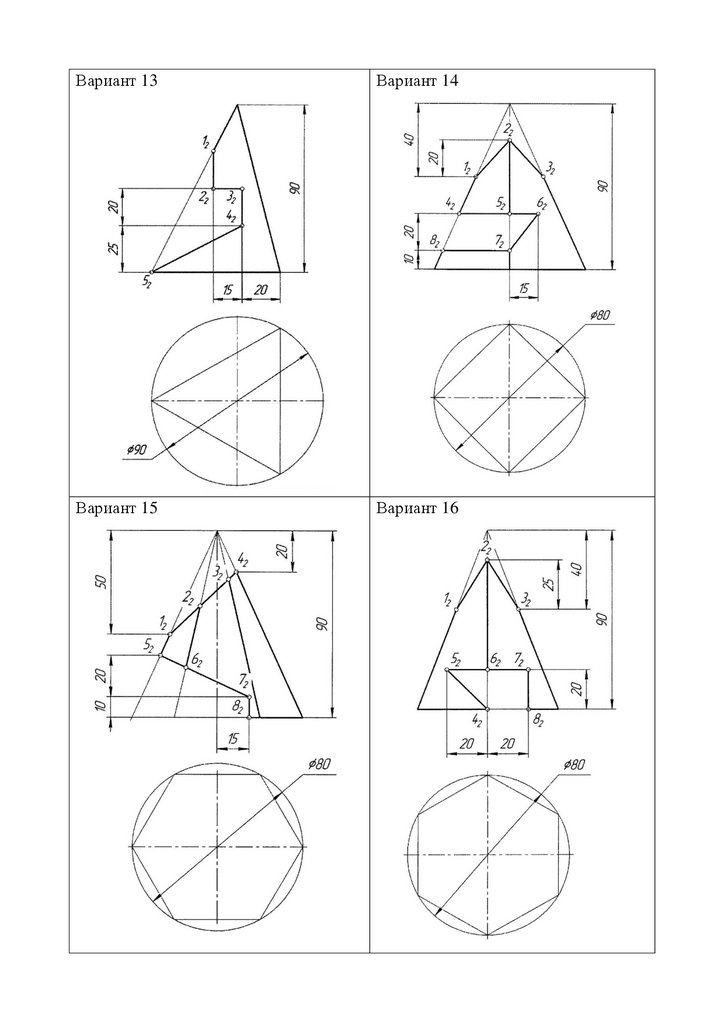

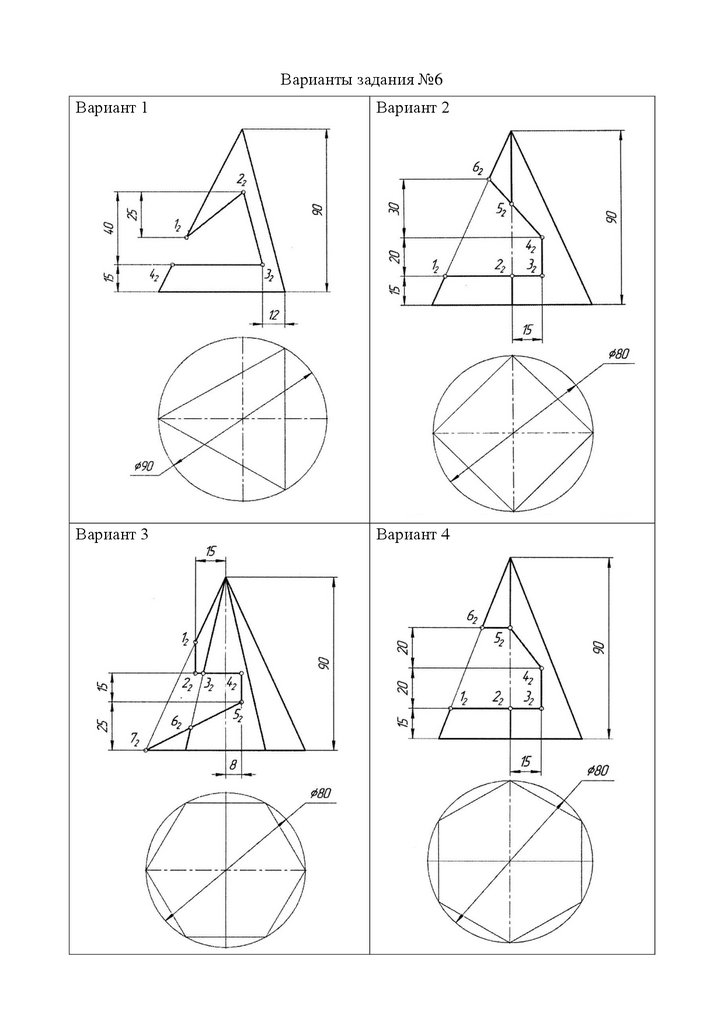

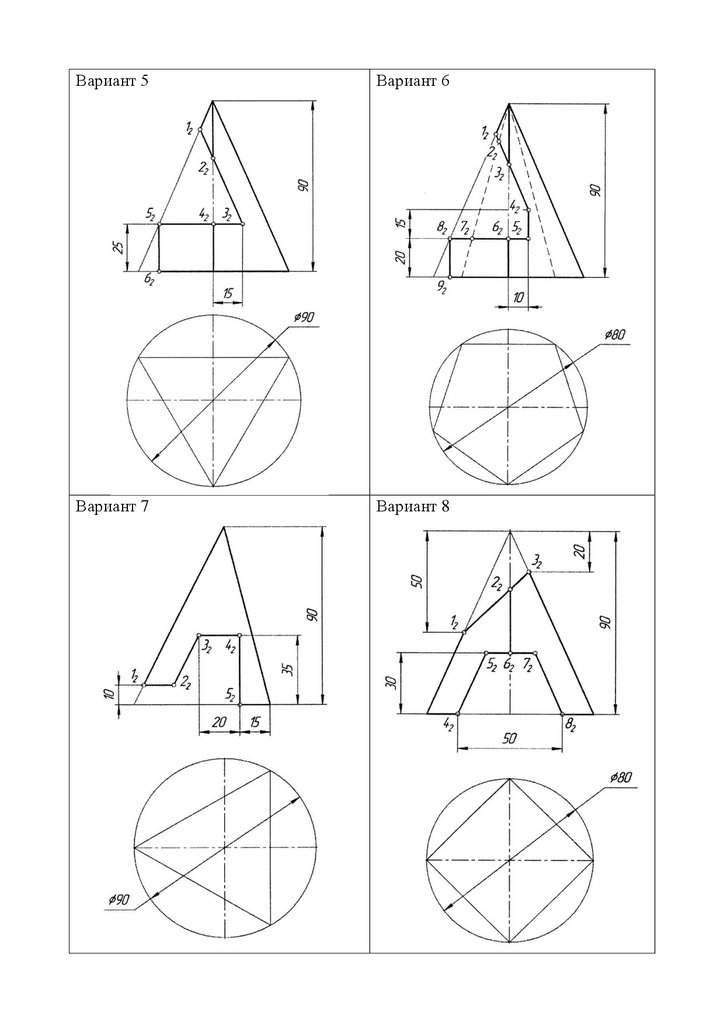

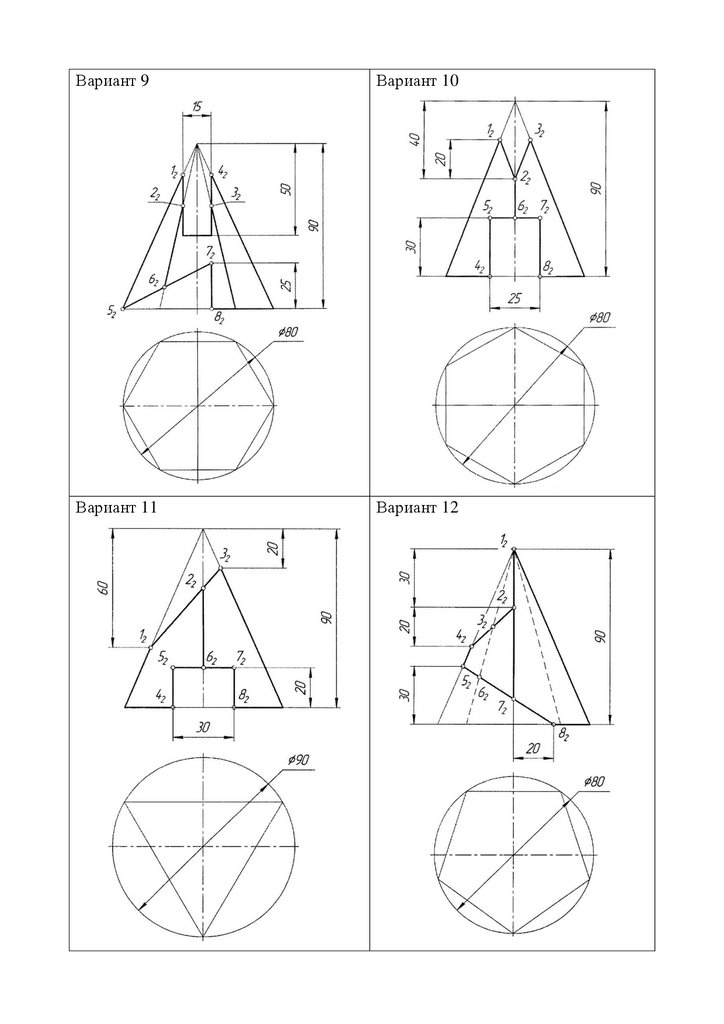

варианта выполнить задание №6 «Построение трех проекций пирамиды, усеченной проецирующими плоскостями». Исходные данные задачи взять с прилагаемых ниже вариантов задания (номер варианта соответствует вашему номеру по
списку группы). Построение чертежа задания рекомендуется выполнять в следующей последовательности:
1) постройте тонкими линиями горизонтальную проекцию (вид сверху)
правильной пирамиды;
2) постройте заданную фронтальную проекцию (главный вид) правильной
пирамиды, усеченной фронтально-проецирующими плоскостями;
3) постройте тонкими линиями профильную проекцию пирамиды (вид
слева), расположив её в проекционной связи с построенной фронтальной проекцией;
4) достройте горизонтальную проекцию пирамиды;
5) обозначьте цифрами промежуточные точки линии пересечения и постройте эти точки на профильной и на горизонтальной проекциях пирамиды; линии построения оставьте тонкими и не стирайте их;
6) обведите построенные проекции пирамиды с соблюдением толщины и
яркости линий;

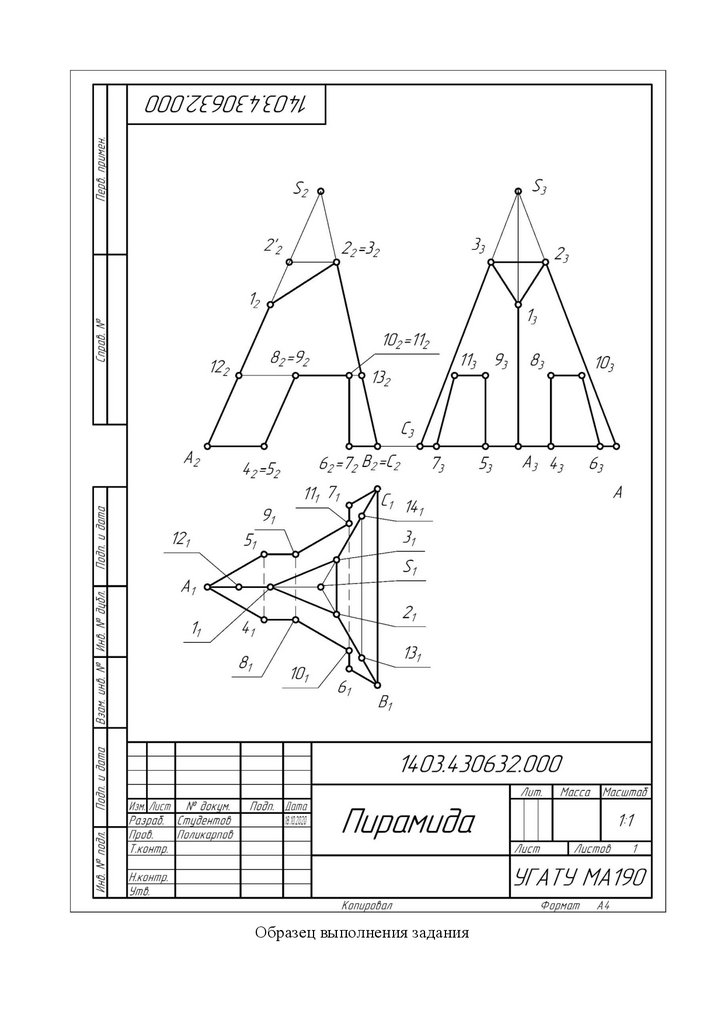

7) заполните основную надпись, в графе 1 которой напишете название чертежа шрифтом №10 – Пирамида; а в графе 2 – обозначение чертежа шрифтом
№7 – 1403.4306АА.000, где АА – номер варианта.
