Классификация НС и сетей электросвязи

1. КЛАССИФИКАЦИЯ НАПРАВЛЯЮЩИХ СИСТЕМ И СЕТЕЙ ЭЛЕКТРОСВЯЗИ

2. Направляющая система (НС)

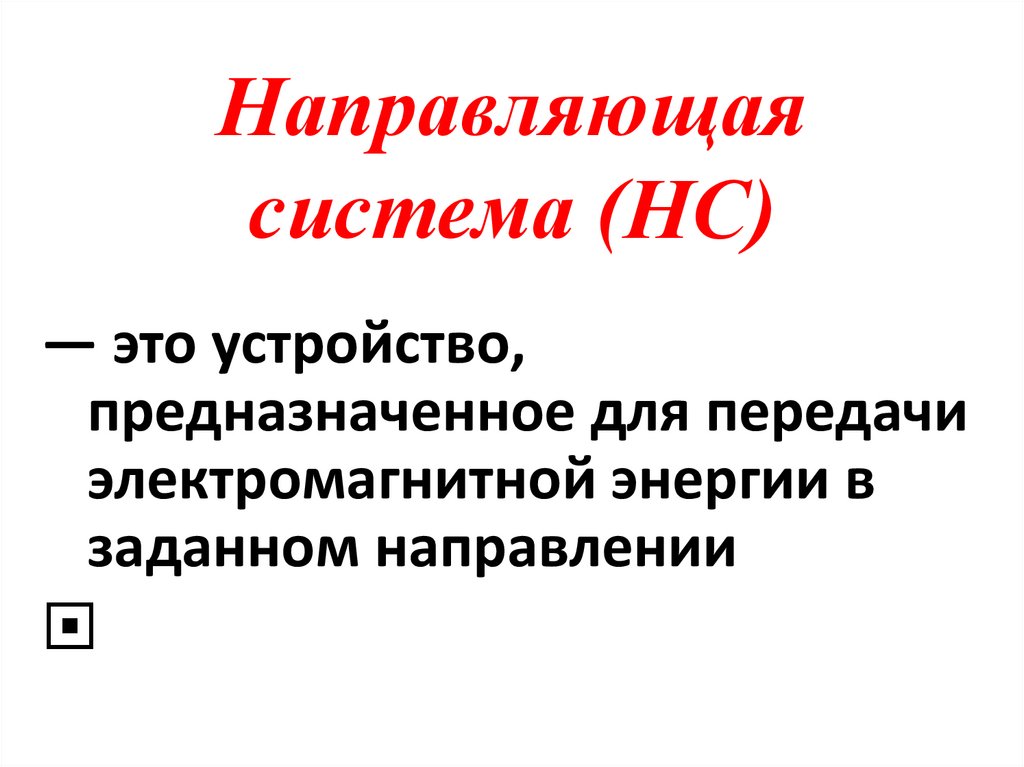

— это устройство,
предназначенное для передачи
электромагнитной энергии в
заданном направлении

3.

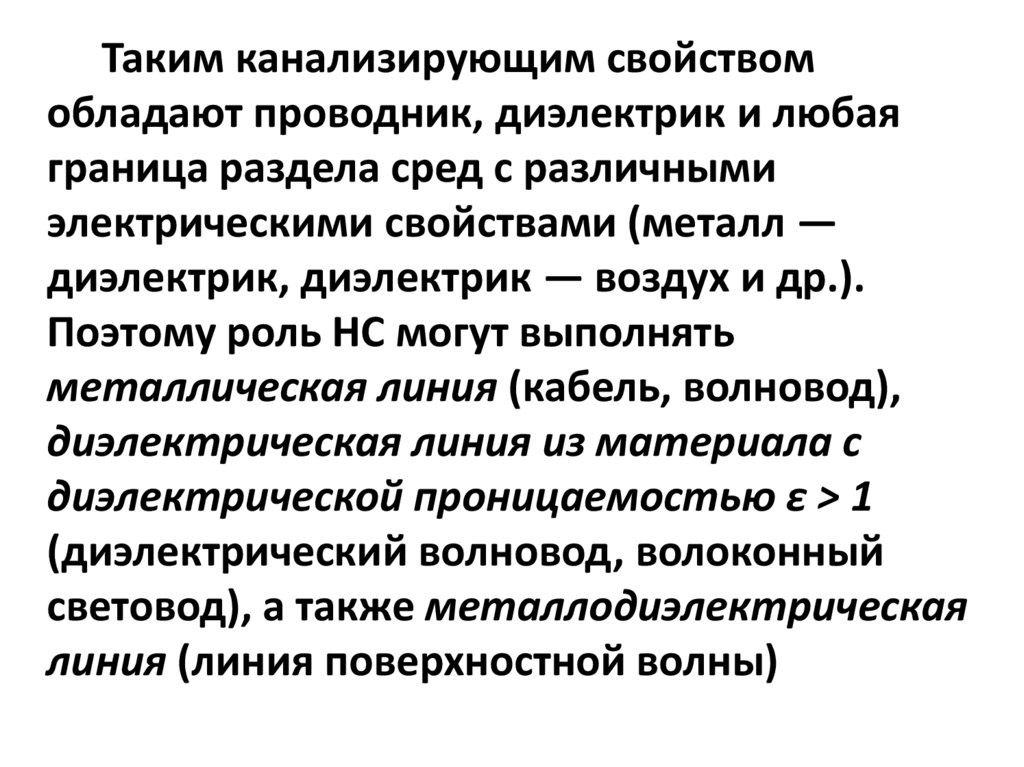

Таким канализирующим свойством
обладают проводник, диэлектрик и любая
граница раздела сред с различными
электрическими свойствами (металл —
диэлектрик, диэлектрик — воздух и др.).
Поэтому роль НС могут выполнять
металлическая линия (кабель, волновод),
диэлектрическая линия из материала с
диэлектрической проницаемостью ε > 1
(диэлектрический волновод, волоконный
световод), а также металлодиэлектрическая
линия (линия поверхностной волны)

4.

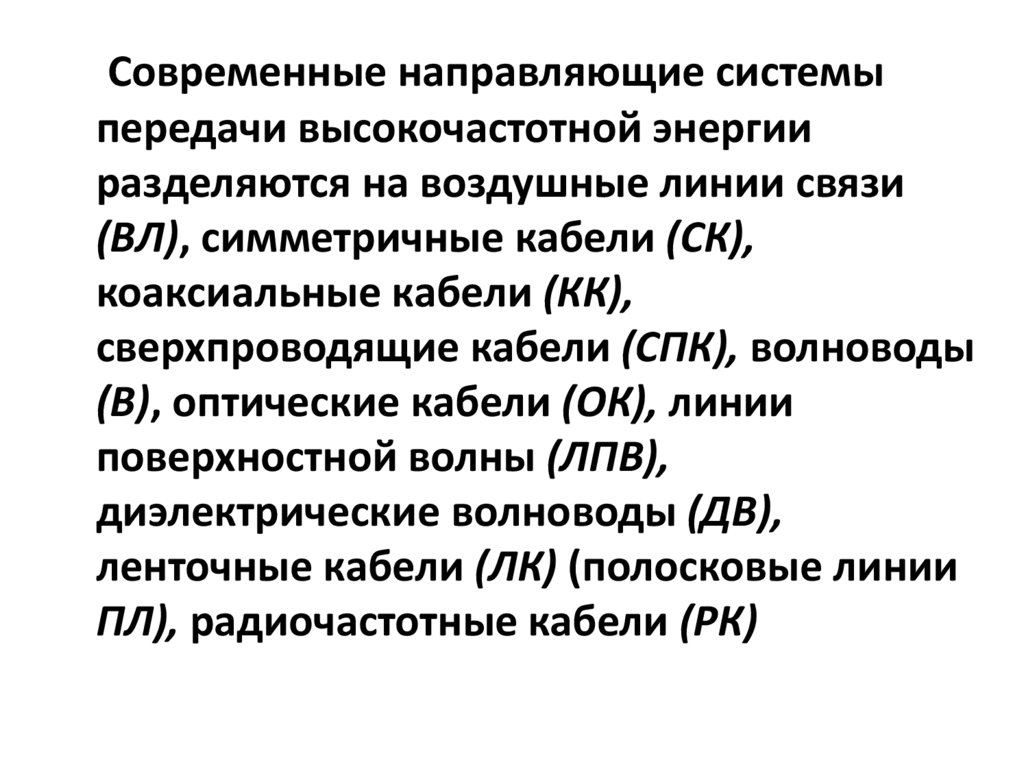

Современные направляющие системы
передачи высокочастотной энергии
разделяются на воздушные линии связи
(ВЛ), симметричные кабели (СК),
коаксиальные кабели (КК),
сверхпроводящие кабели (СПК), волноводы
(В), оптические кабели (ОК), линии
поверхностной волны (ЛПВ),
диэлектрические волноводы (ДВ),
ленточные кабели (ЛК) (полосковые линии
ПЛ), радиочастотные кабели (РК)

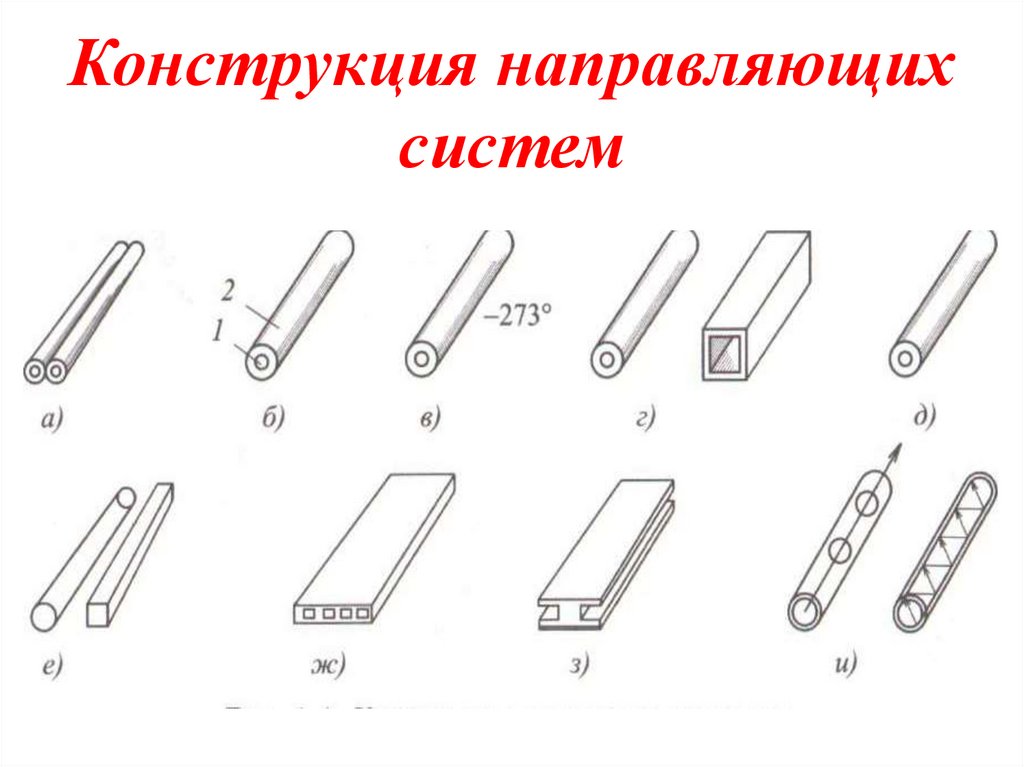

5. Конструкция направляющих систем

6. Воздушные линии и симметричные кабели (а)

относятся к группе симметричных цепей.
Отличительной особенностью таких цепей
является наличие двух проводников с
одинаковыми конструктивными и
электрическими свойствами. Известные
конструкции симметричных кабелей
содержат от 1x2 до 2400x2 пар под общей
защитной оболочкой

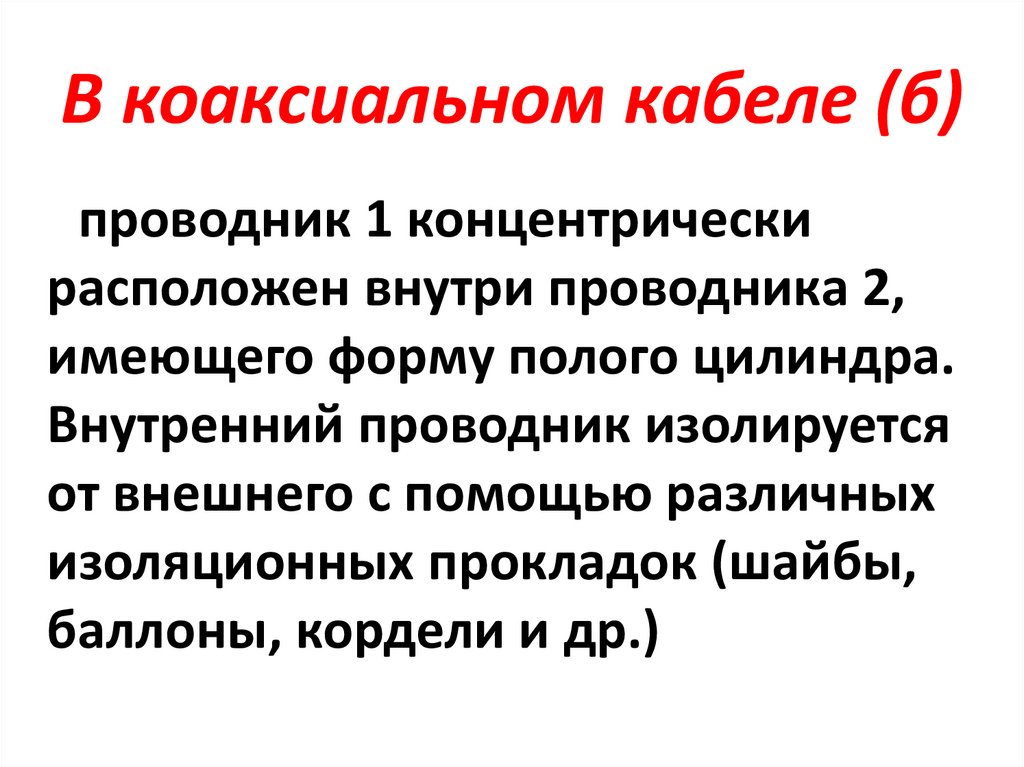

7. В коаксиальном кабеле (б)

проводник 1 концентрически
расположен внутри проводника 2,
имеющего форму полого цилиндра.
Внутренний проводник изолируется
от внешнего с помощью различных
изоляционных прокладок (шайбы,
баллоны, кордели и др.)

8. Волновод (г)

представляет собой полую
металлическую трубу
круглого или прямоугольного
сечения, изготовленную из
хорошо проводящего
материала

9. Сверхпроводящий кабель (в)

имеет коаксиальную
конструкцию весьма малых
габаритных размеров,
помещенную в условия низких
отрицательных температур

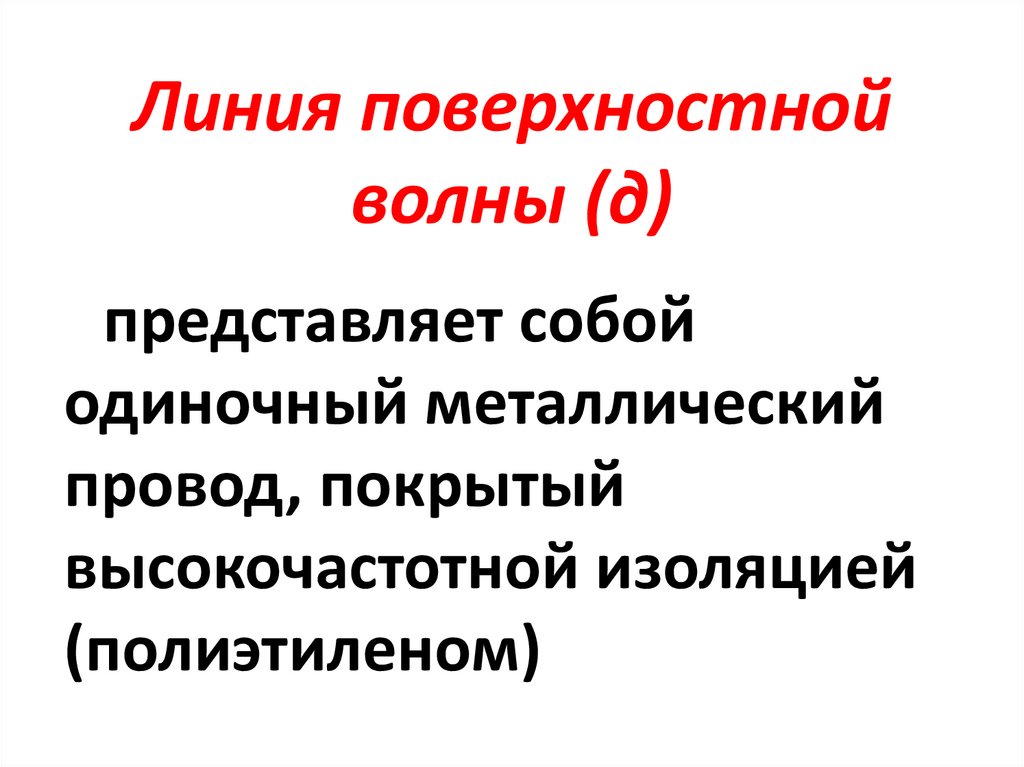

10. Линия поверхностной волны (д)

представляет собой
одиночный металлический
провод, покрытый
высокочастотной изоляцией
(полиэтиленом)

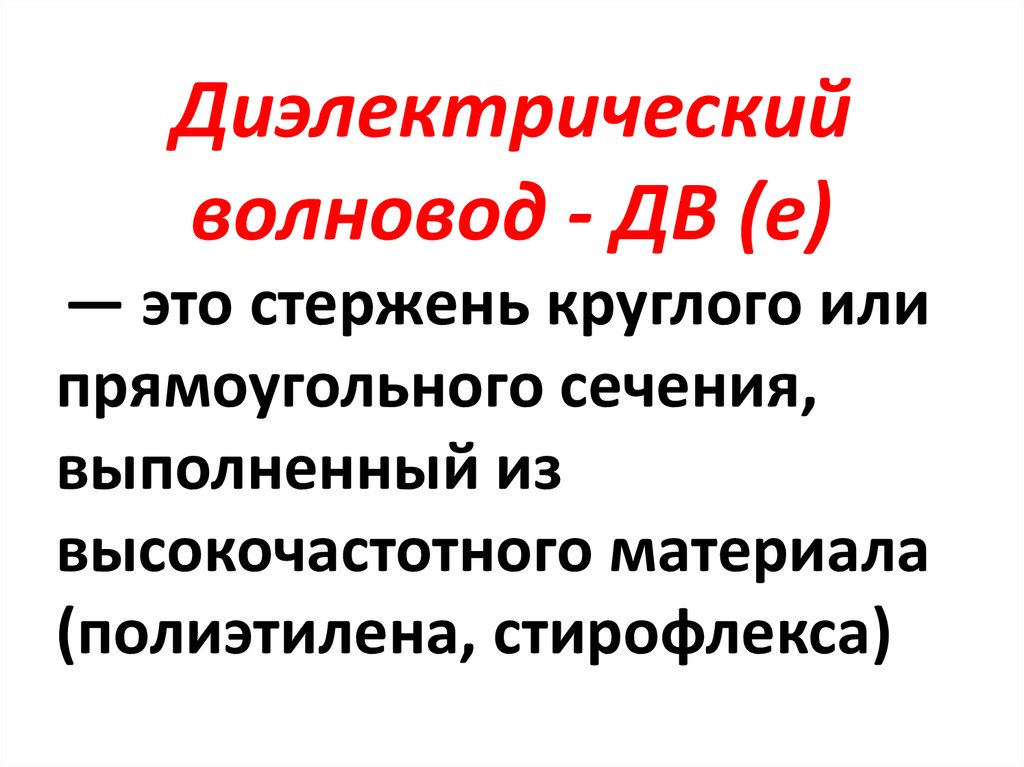

11. Диэлектрический волновод - ДВ (е)

— это стержень круглого или
прямоугольного сечения,
выполненный из
высокочастотного материала
(полиэтилена, стирофлекса)

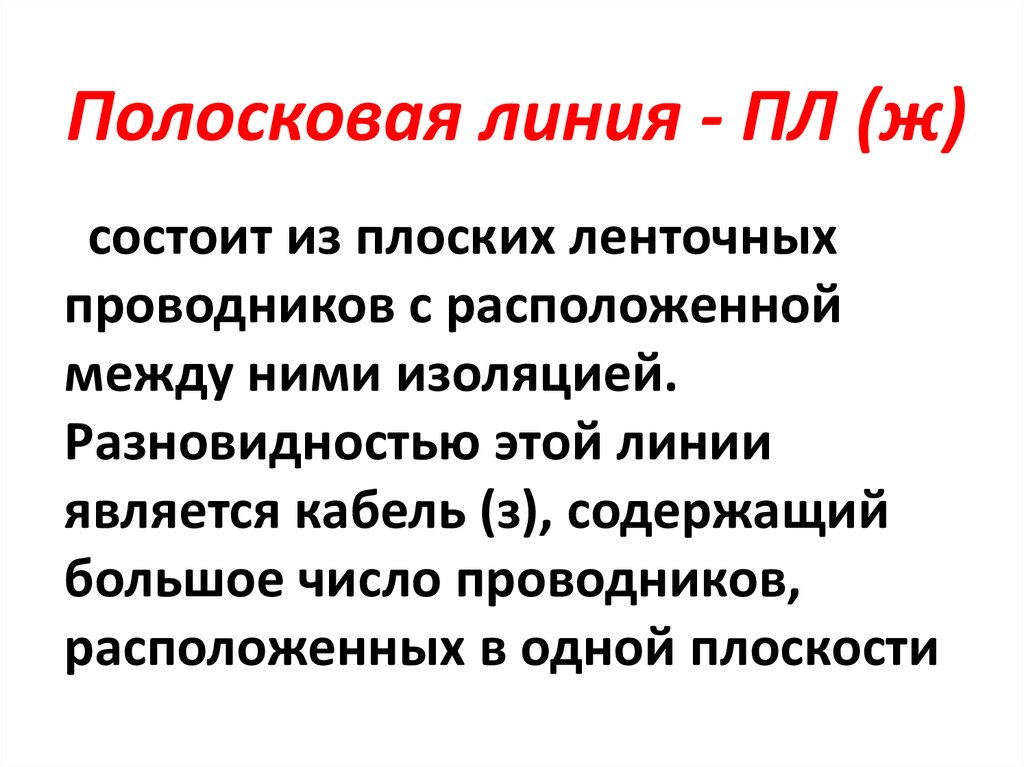

12. Полосковая линия - ПЛ (ж)

состоит из плоских ленточных
проводников с расположенной
между ними изоляцией.
Разновидностью этой линии
является кабель (з), содержащий
большое число проводников,
расположенных в одной плоскости

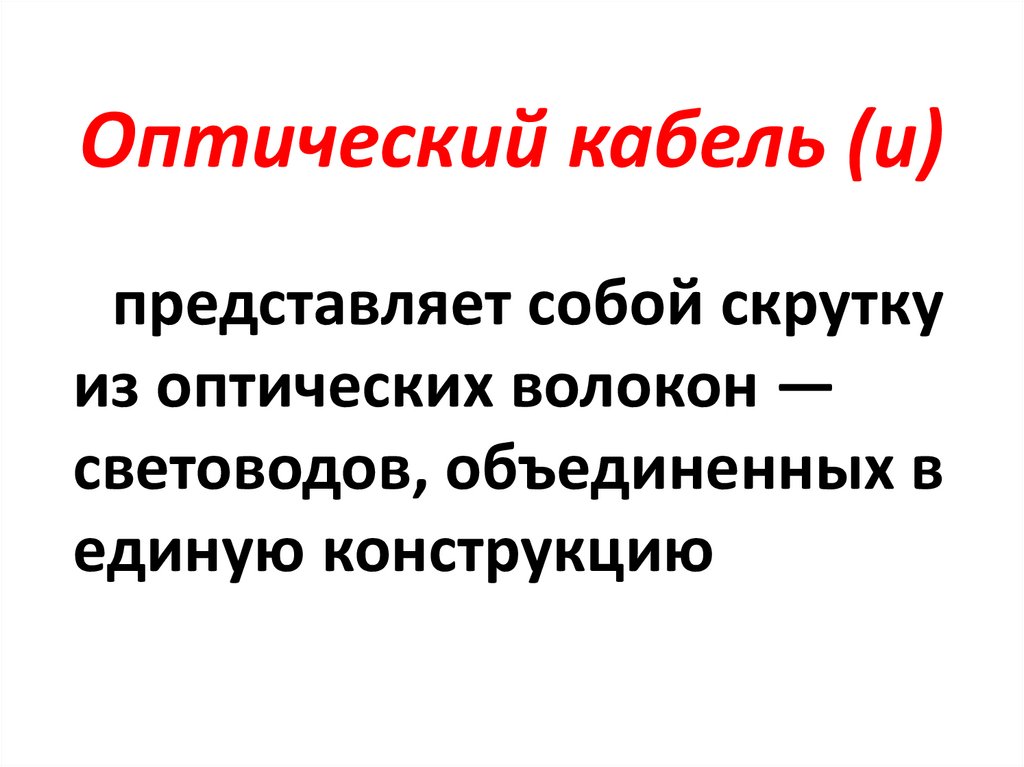

13. Оптический кабель (и)

представляет собой скрутку
из оптических волокон —
световодов, объединенных в
единую конструкцию

14. Радиочастотные кабели (РК)

имеют коаксиальную,
симметричную или
спиральную конструкцию

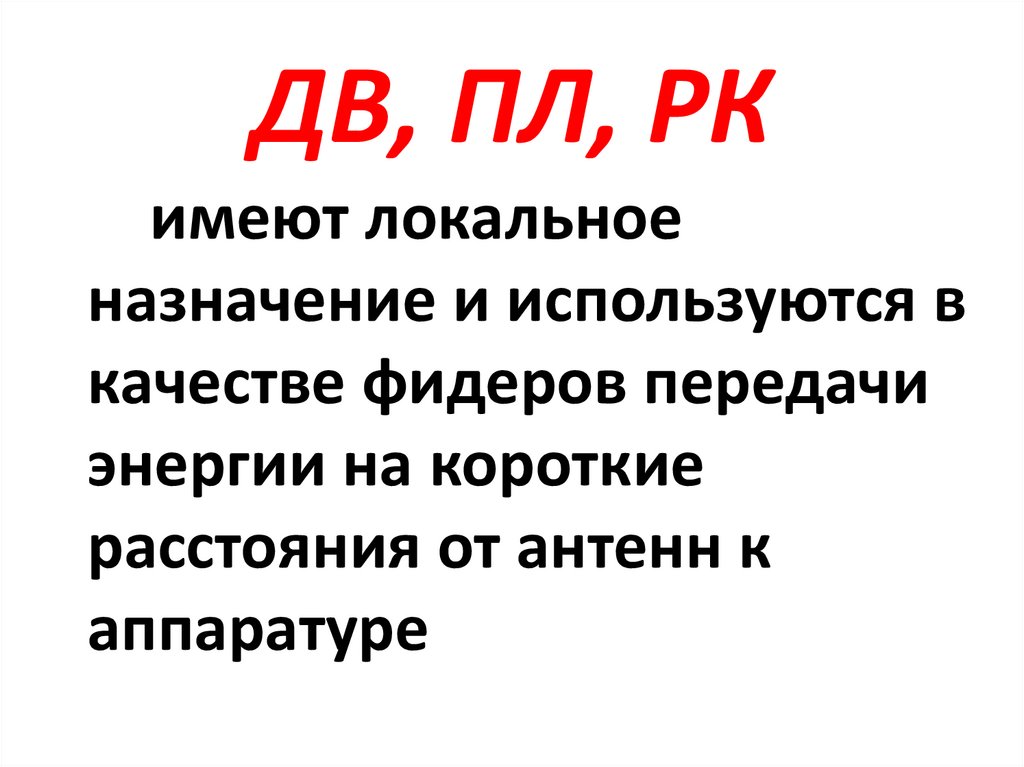

15. ДВ, ПЛ, РК

имеют локальное
назначение и используются в
качестве фидеров передачи
энергии на короткие
расстояния от антенн к
аппаратуре

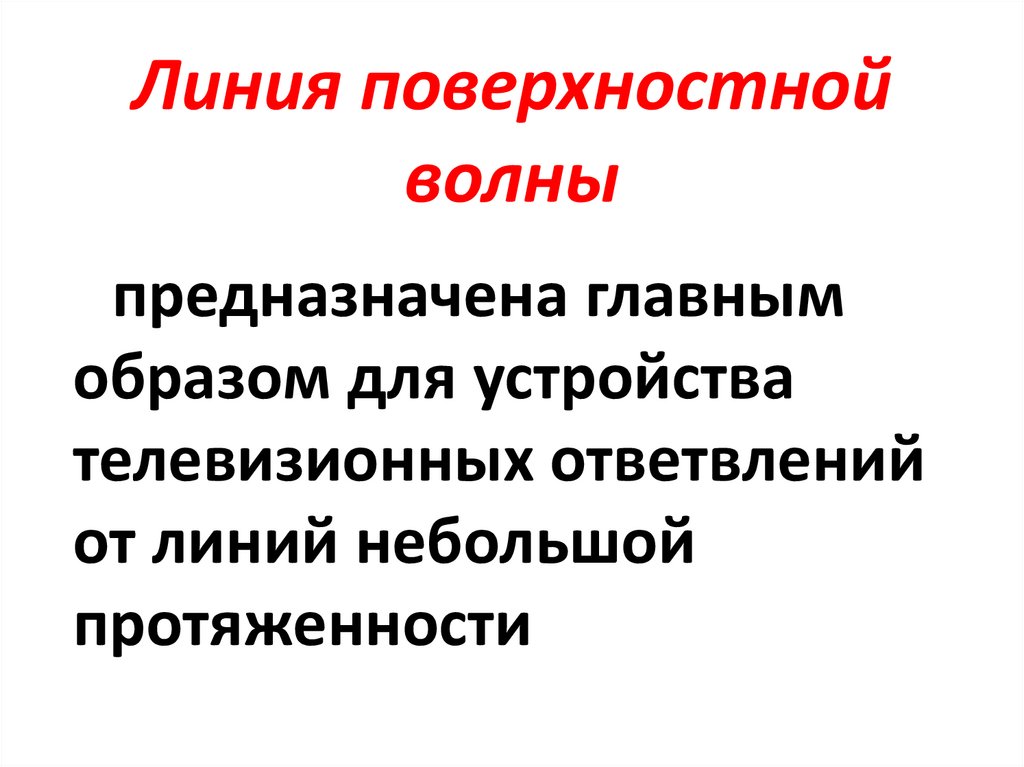

16. Линия поверхностной волны

предназначена главным
образом для устройства
телевизионных ответвлений
от линий небольшой
протяженности

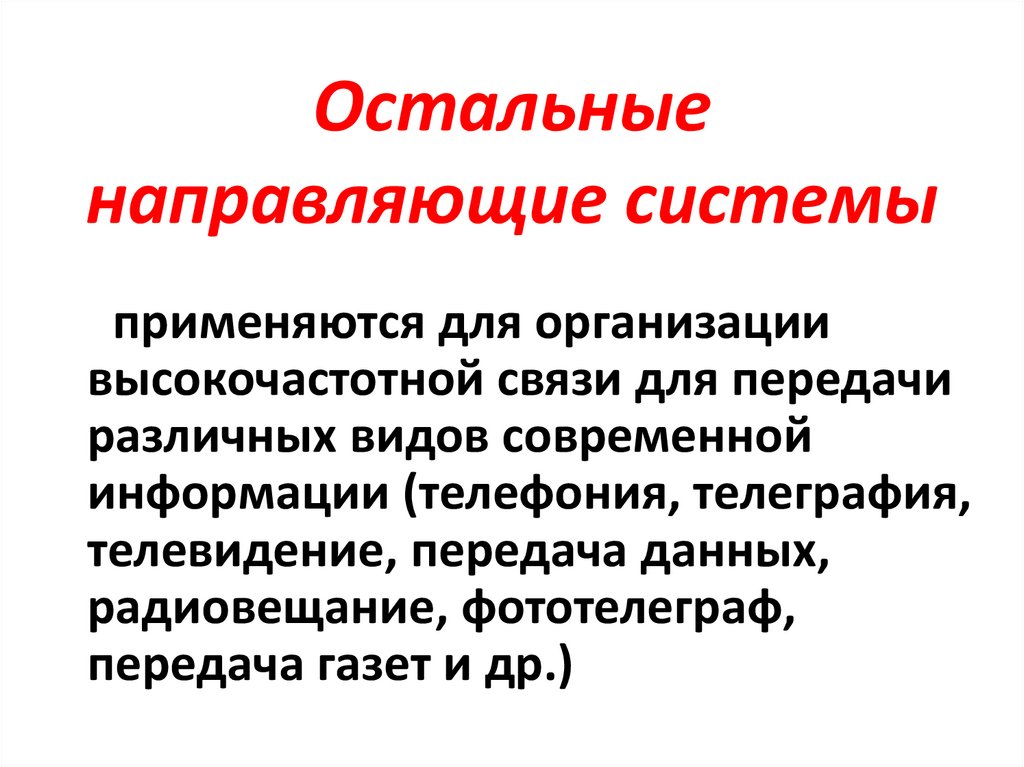

17. Остальные направляющие системы

применяются для организации
высокочастотной связи для передачи
различных видов современной
информации (телефония, телеграфия,
телевидение, передача данных,
радиовещание, фототелеграф,
передача газет и др.)

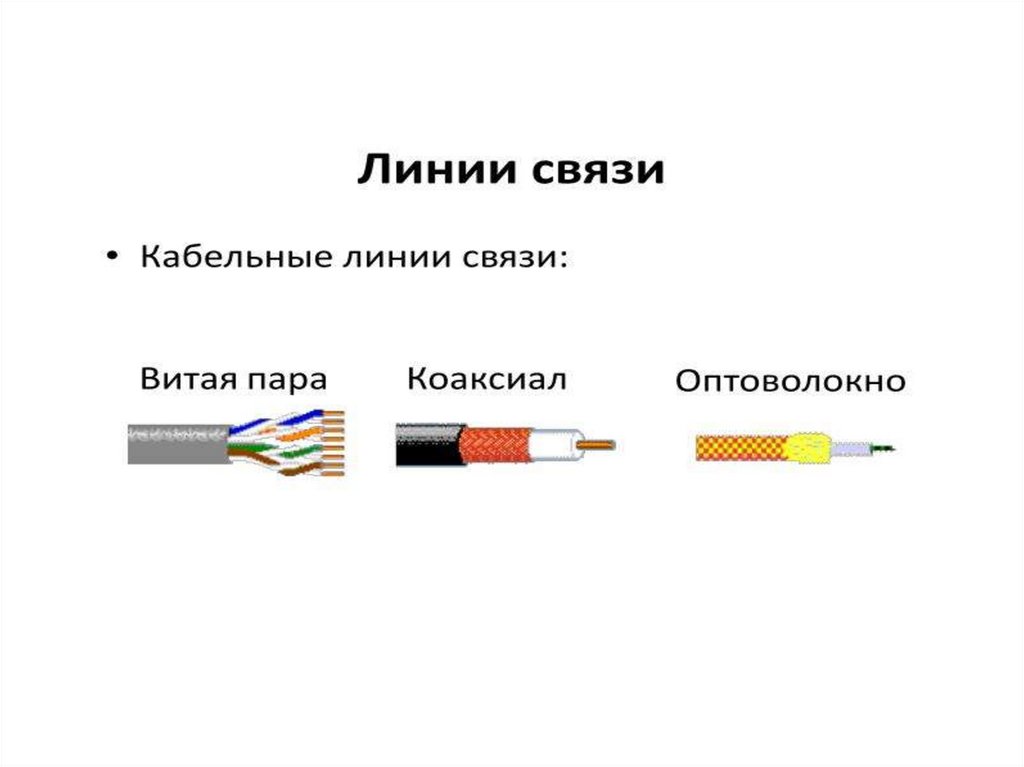

18.

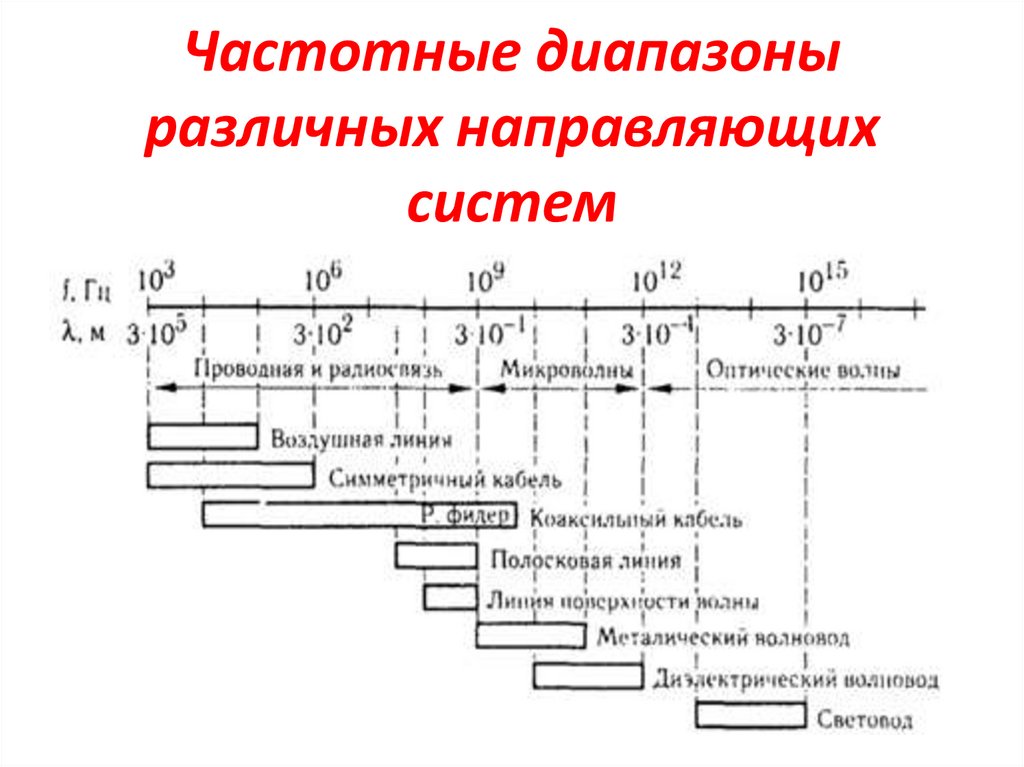

19. Частотные диапазоны различных направляющих систем

20.

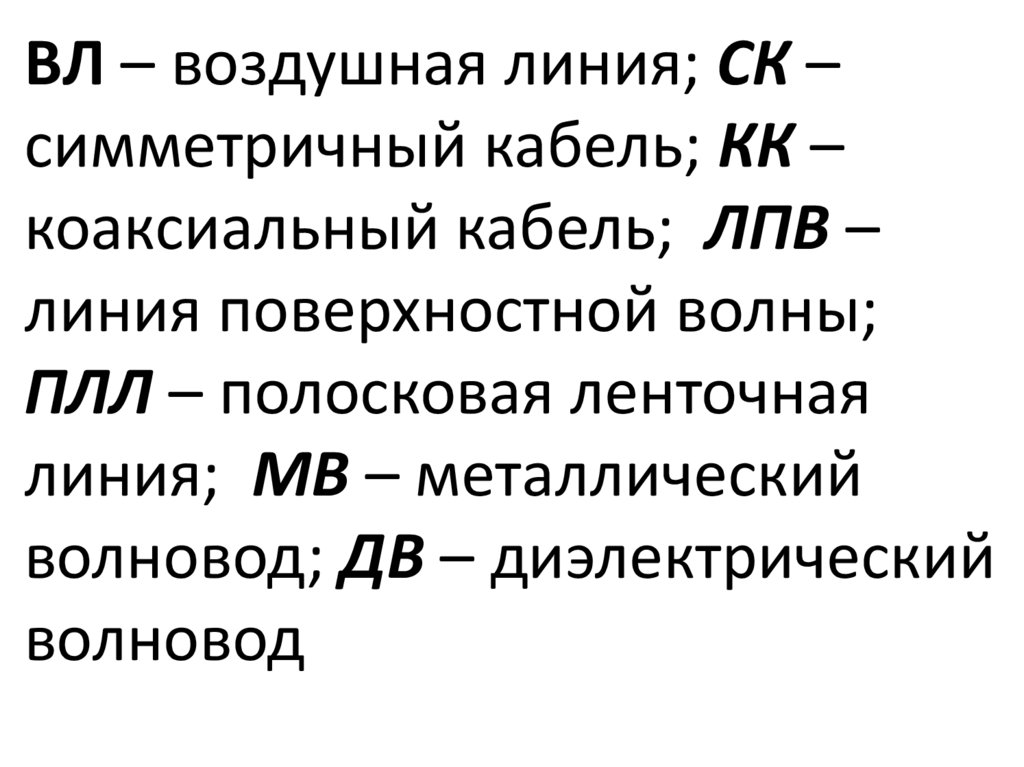

ВЛ – воздушная линия; СК –
симметричный кабель; КК –
коаксиальный кабель; ЛПВ –
линия поверхностной волны;
ПЛЛ – полосковая ленточная
линия; МВ – металлический
волновод; ДВ – диэлектрический
волновод

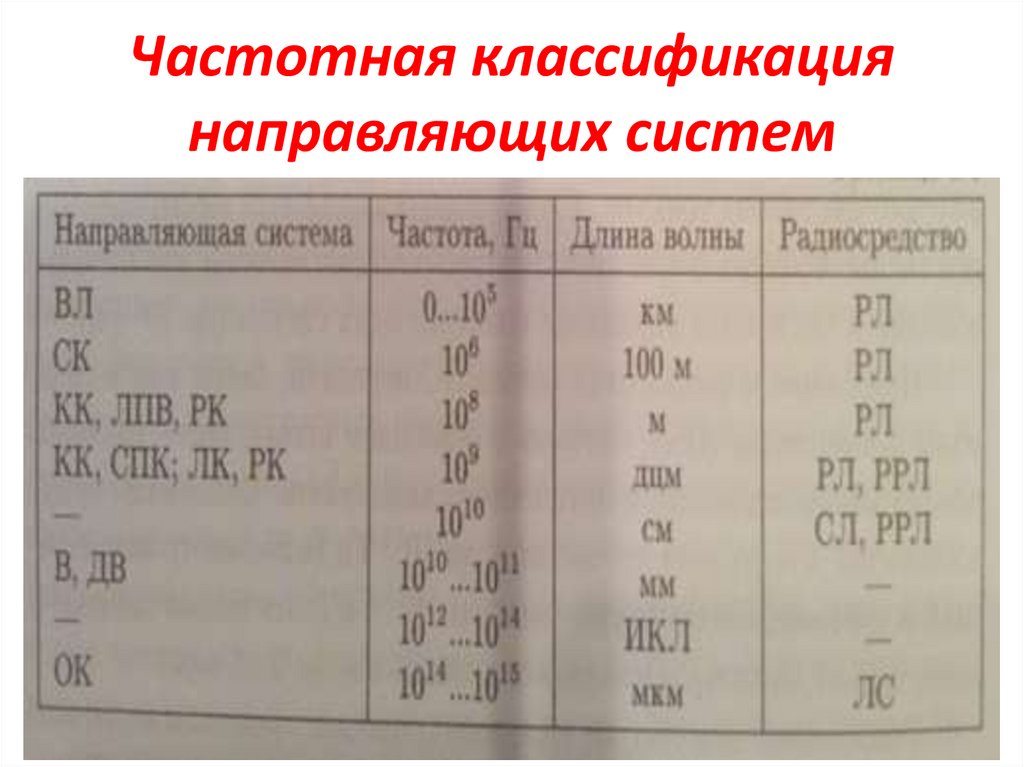

21. Частотная классификация направляющих систем

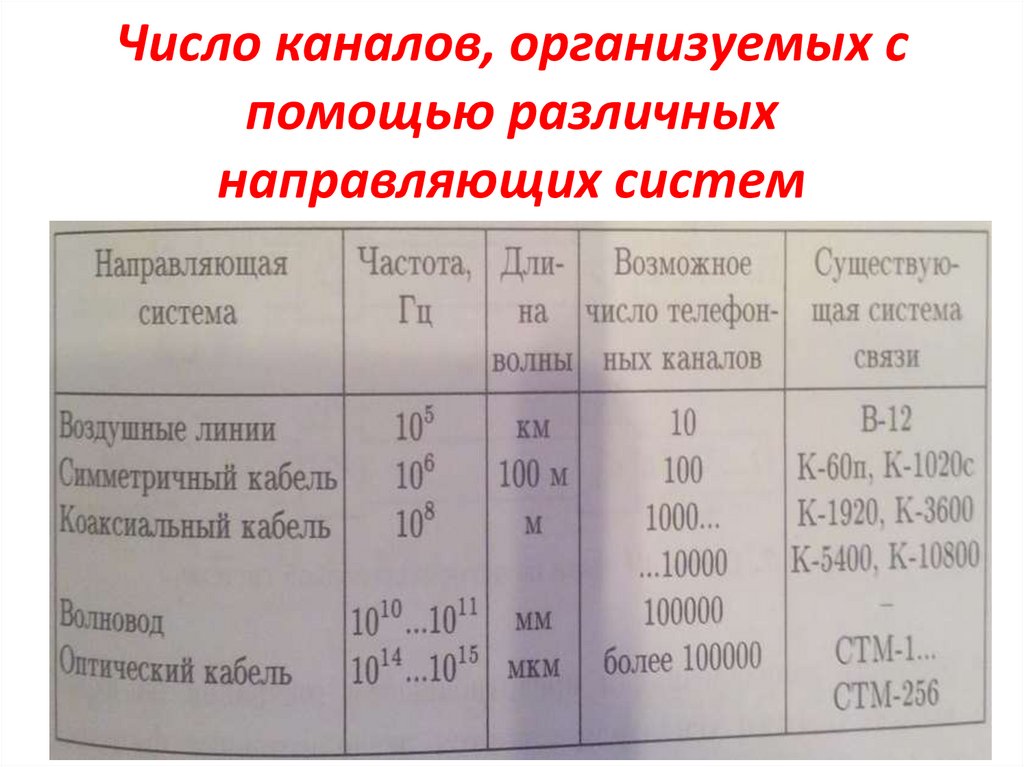

22. Число каналов, организуемых с помощью различных направляющих систем

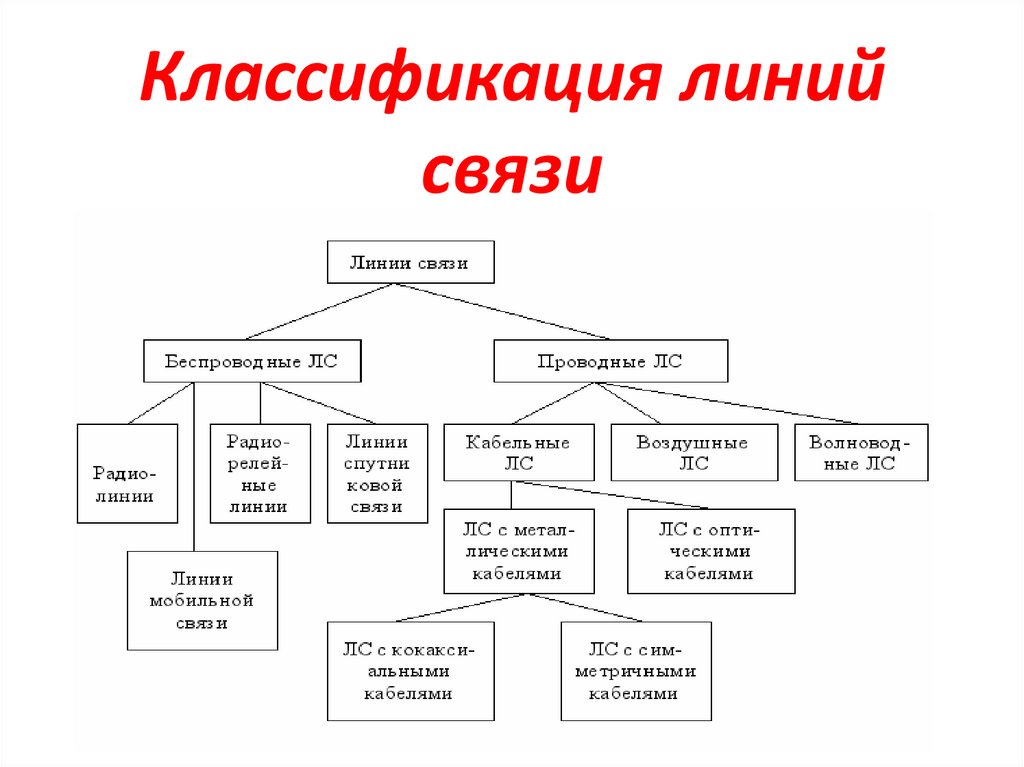

23. Классификация линий связи

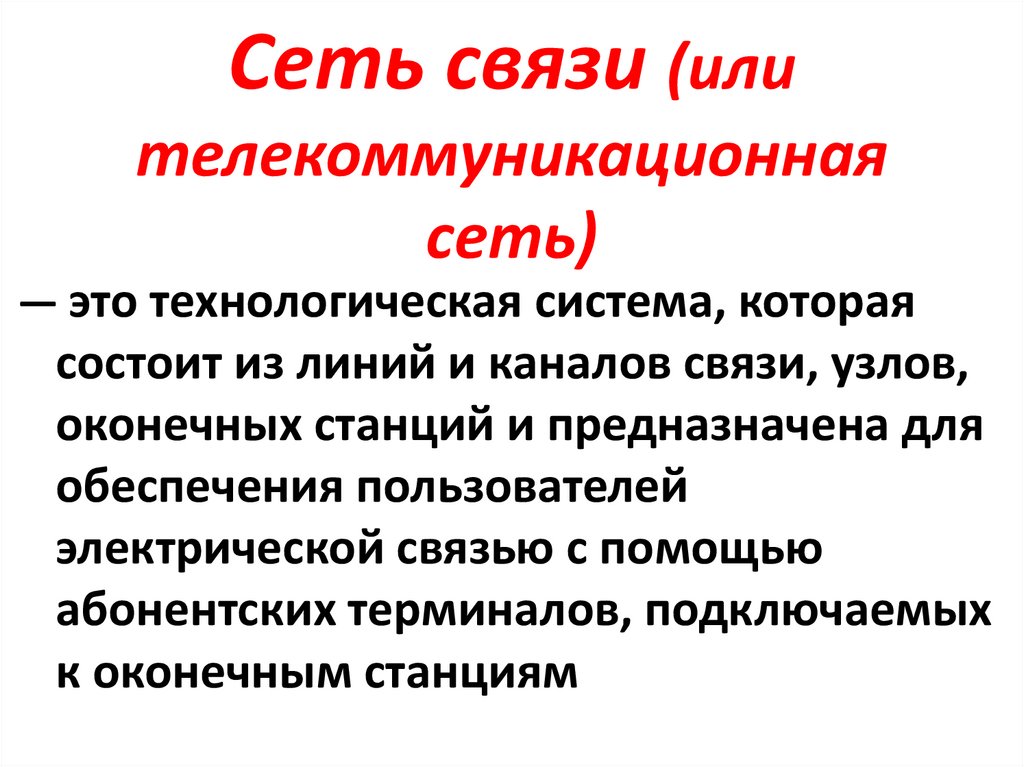

24. Сеть связи (или телекоммуникационная сеть)

— это технологическая система, которая
состоит из линий и каналов связи, узлов,
оконечных станций и предназначена для
обеспечения пользователей
электрической связью с помощью
абонентских терминалов, подключаемых
к оконечным станциям

25. Инфокоммуникационная сеть ( «информационная сеть», «компьютерная сеть» и др.)

— это технологическая система, которая
включает в себя, кроме сети связи, также
средства хранения, обработки и поиска
информации и предназначена для
обеспечения пользователей электрической
связью и доступом к необходимой им
информации

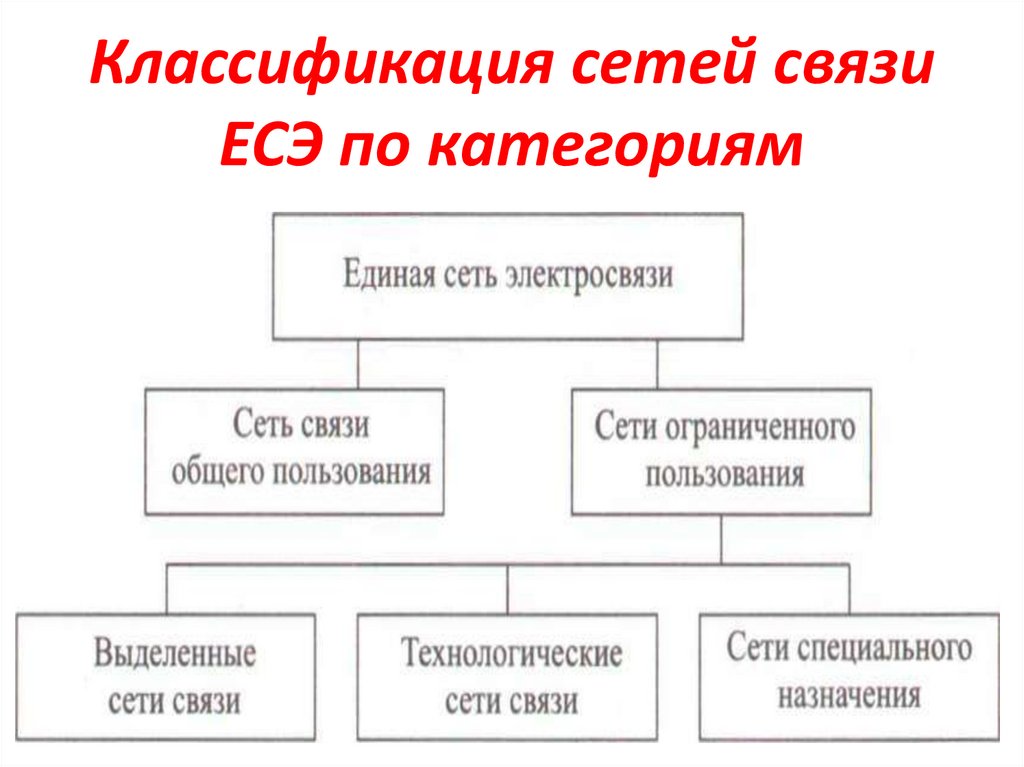

26. Классификация сетей связи ЕСЭ по категориям

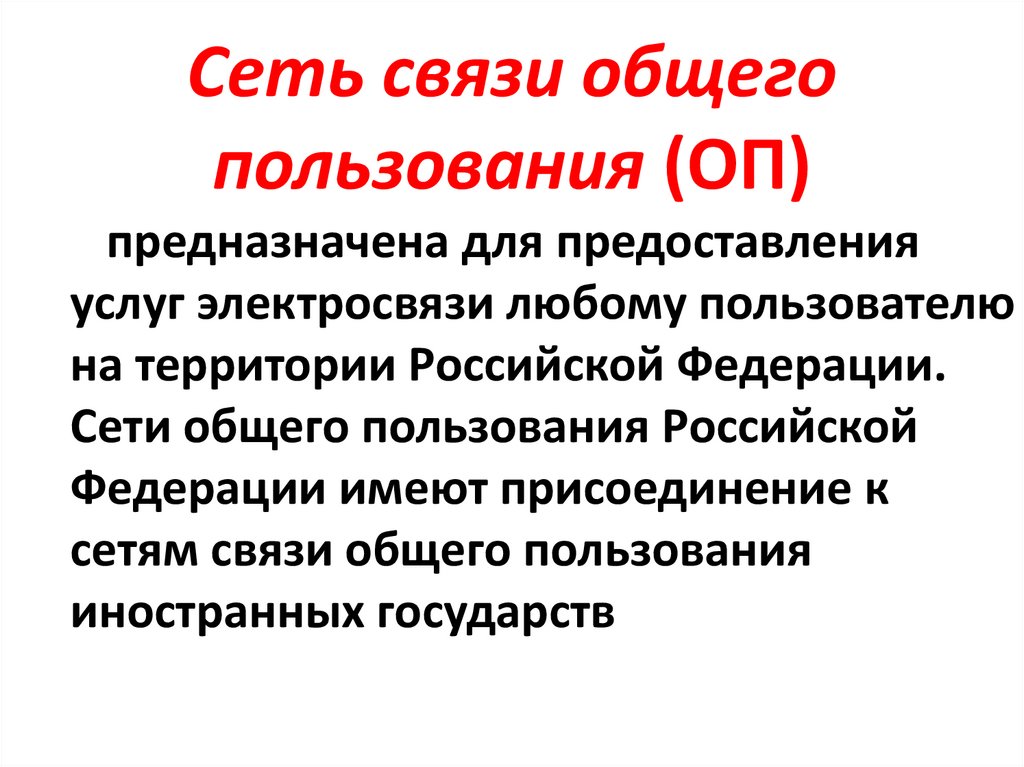

27. Сеть связи общего пользования (ОП)

предназначена для предоставления
услуг электросвязи любому пользователю
на территории Российской Федерации.
Сети общего пользования Российской
Федерации имеют присоединение к
сетям связи общего пользования
иностранных государств

28.

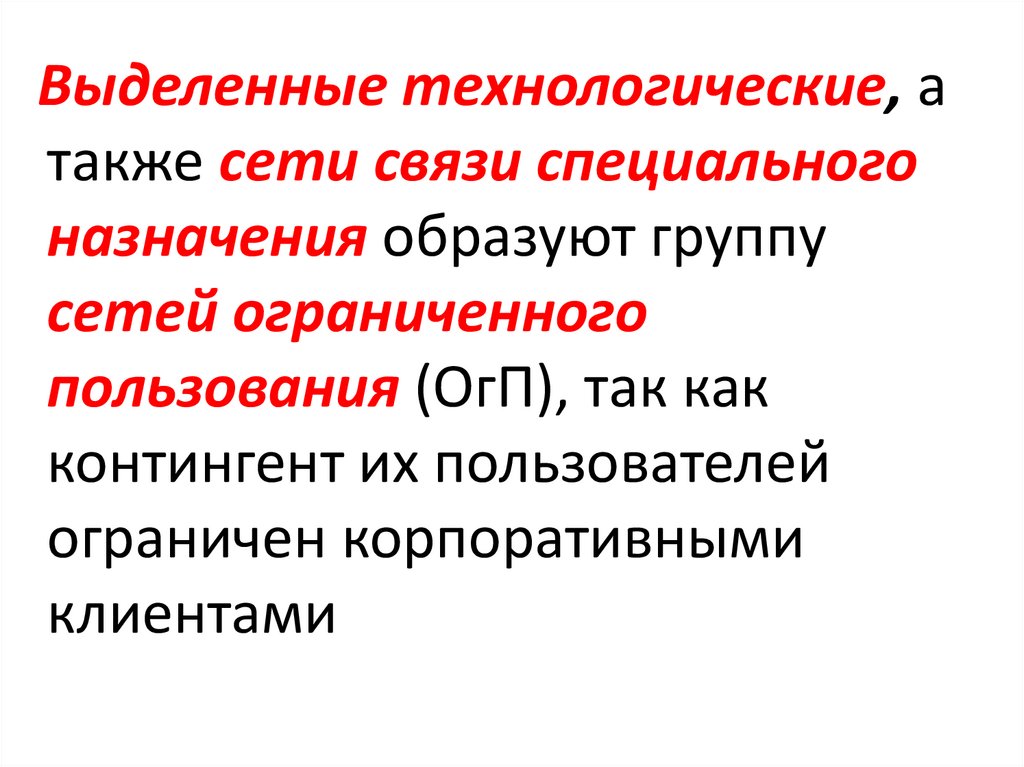

Выделенные технологические, а
также сети связи специального
назначения образуют группу
сетей ограниченного
пользования (ОгП), так как
контингент их пользователей
ограничен корпоративными
клиентами

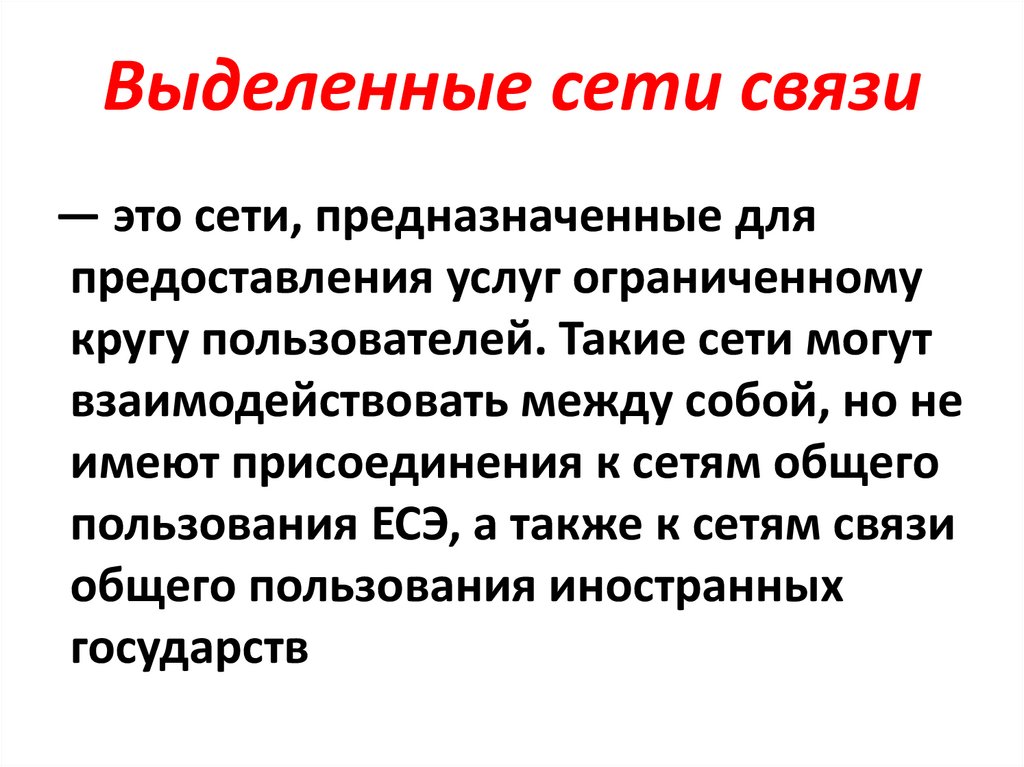

29. Выделенные сети связи

— это сети, предназначенные для
предоставления услуг ограниченному
кругу пользователей. Такие сети могут
взаимодействовать между собой, но не
имеют присоединения к сетям общего
пользования ЕСЭ, а также к сетям связи
общего пользования иностранных
государств

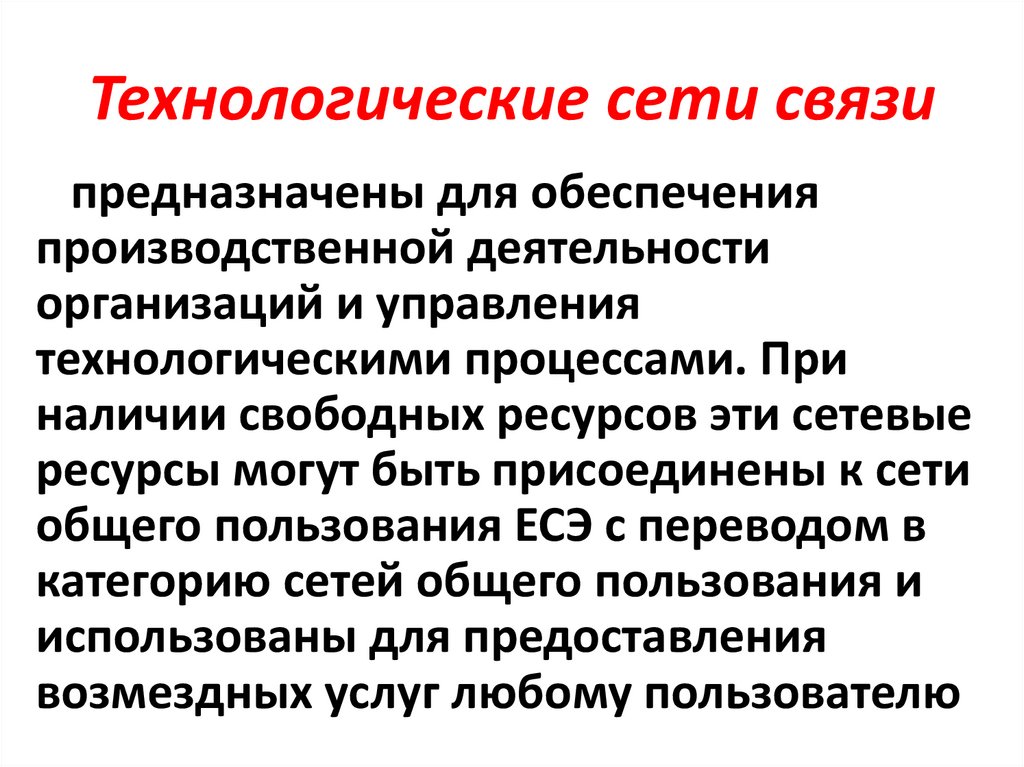

30. Технологические сети связи

предназначены для обеспечения
производственной деятельности
организаций и управления
технологическими процессами. При
наличии свободных ресурсов эти сетевые
ресурсы могут быть присоединены к сети
общего пользования ЕСЭ с переводом в
категорию сетей общего пользования и
использованы для предоставления
возмездных услуг любому пользователю

31. Сети связи специального назначения

предназначены для обеспечения нужд
государственного управления, обороны,
безопасности и охраны правопорядка в
Российской Федерации. Такие сети не
могут использоваться для возмездного
оказания услуг связи, если иное не
предусмотрено законодательством
Российской Федерации

32.

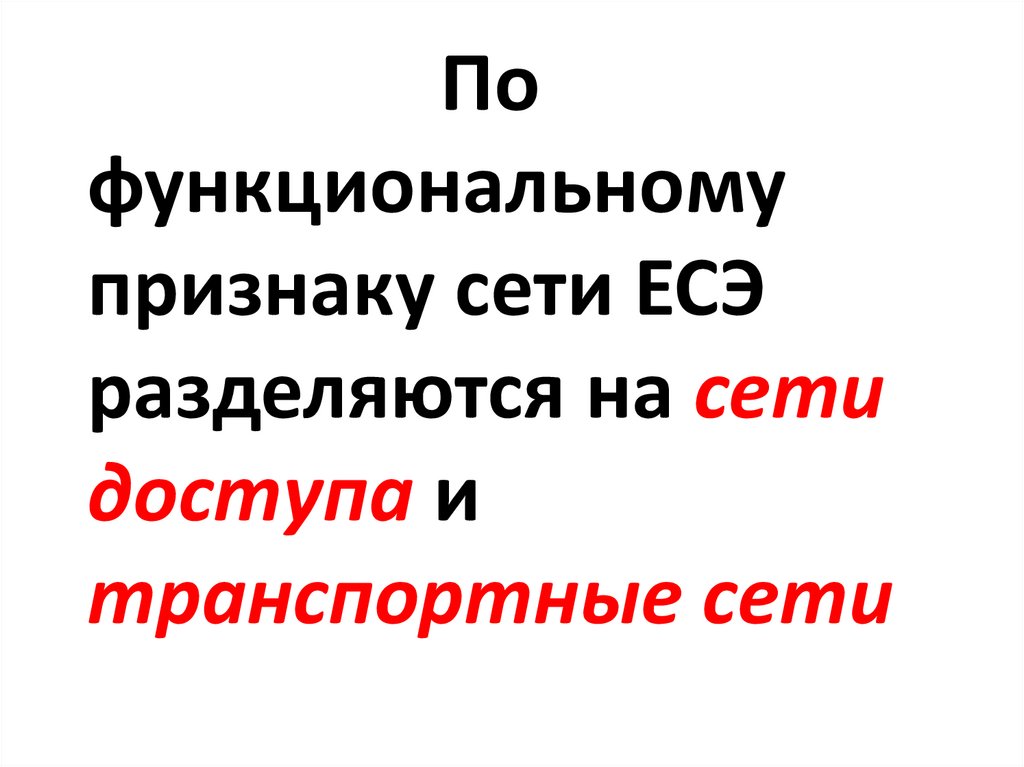

По
функциональному
признаку сети ЕСЭ
разделяются на сети
доступа и
транспортные сети

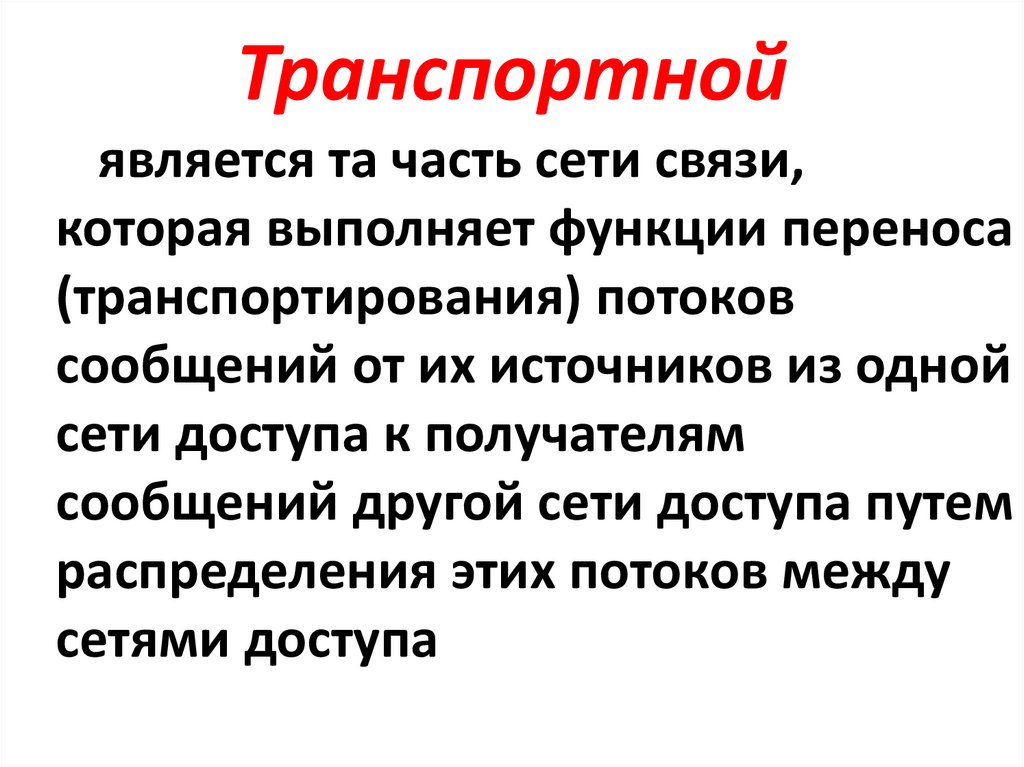

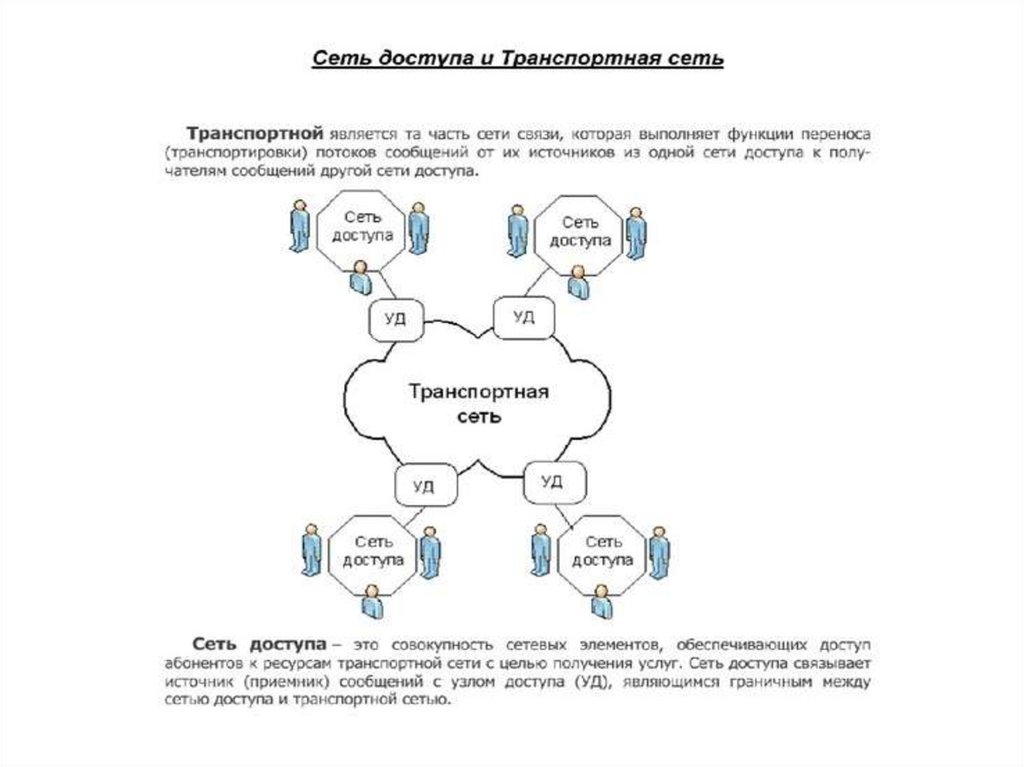

33. Транспортной

является та часть сети связи,
которая выполняет функции переноса
(транспортирования) потоков
сообщений от их источников из одной
сети доступа к получателям
сообщений другой сети доступа путем
распределения этих потоков между
сетями доступа

34. Сетью доступа сети связи

является та ее часть, которая
связывает источник (приемник)
сообщений с узлом доступа,
являющимся граничным между
сетью доступа и транспортной
сетью

35.

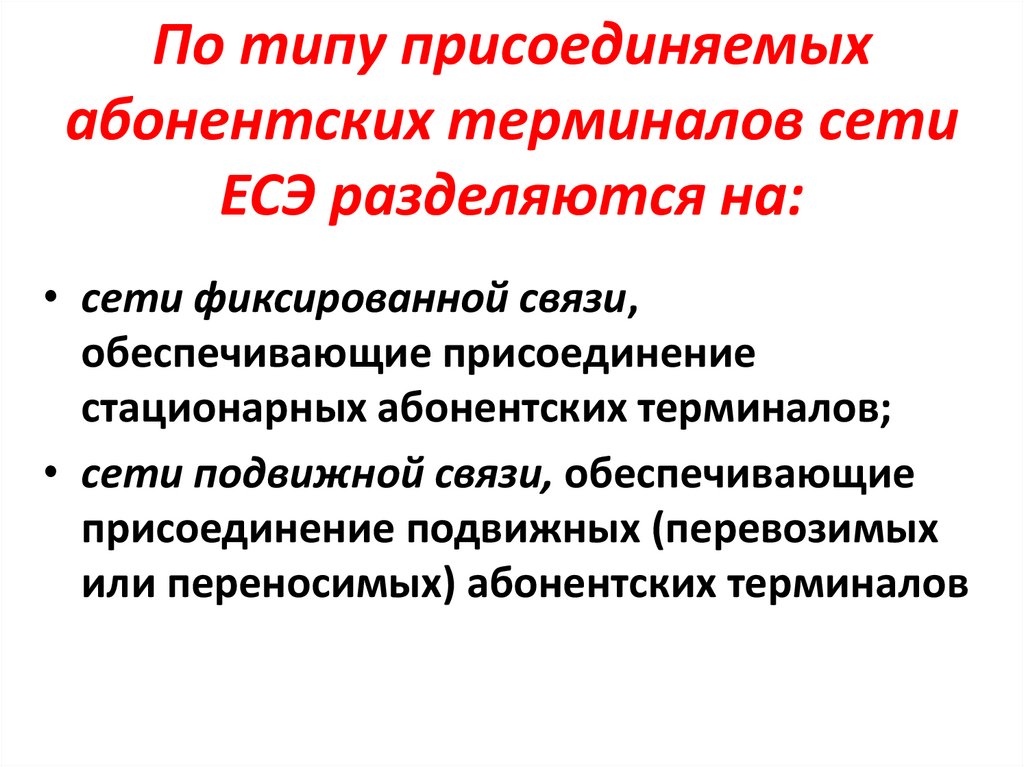

36. По типу присоединяемых абонентских терминалов сети ЕСЭ разделяются на:

• сети фиксированной связи,
обеспечивающие присоединение
стационарных абонентских терминалов;
• сети подвижной связи, обеспечивающие
присоединение подвижных (перевозимых
или переносимых) абонентских терминалов

37.

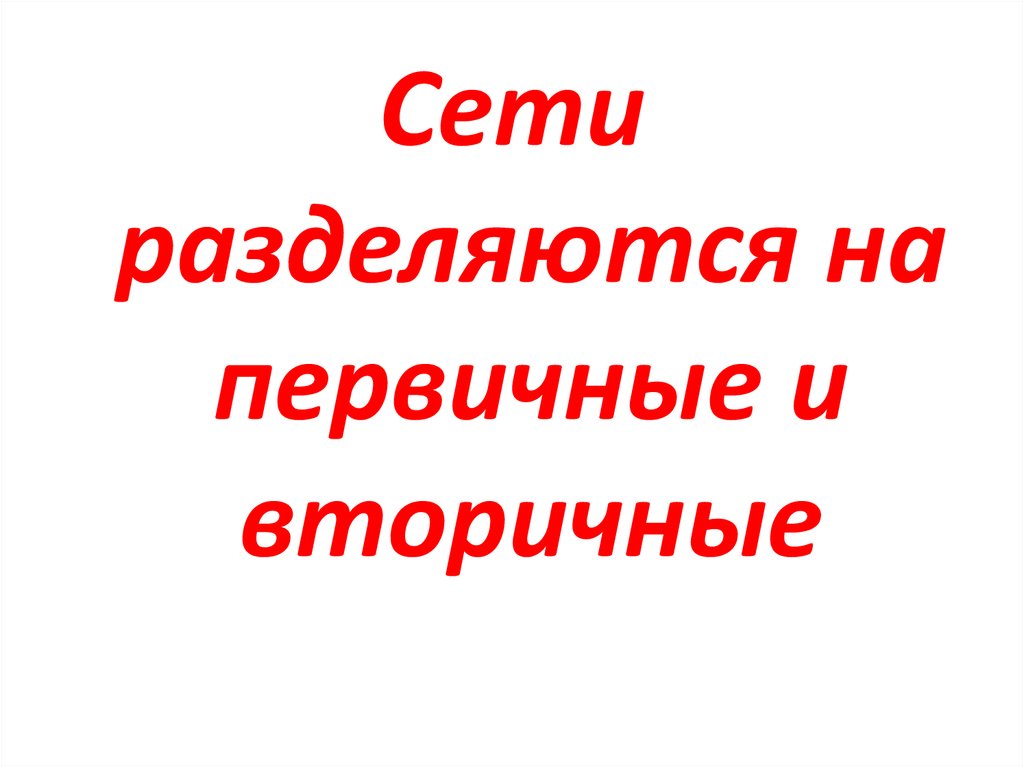

Сети
разделяются на
первичные и
вторичные

38. Первичная сеть

представляет собой совокупность
каналов и трактов передачи,
образованных оборудованием узлов и
линий передачи (или физических цепей),
соединяющих эти узлы. Первичная сеть
предоставляет каналы передачи
(физические цепи) во вторичные сети
для образования каналов связи

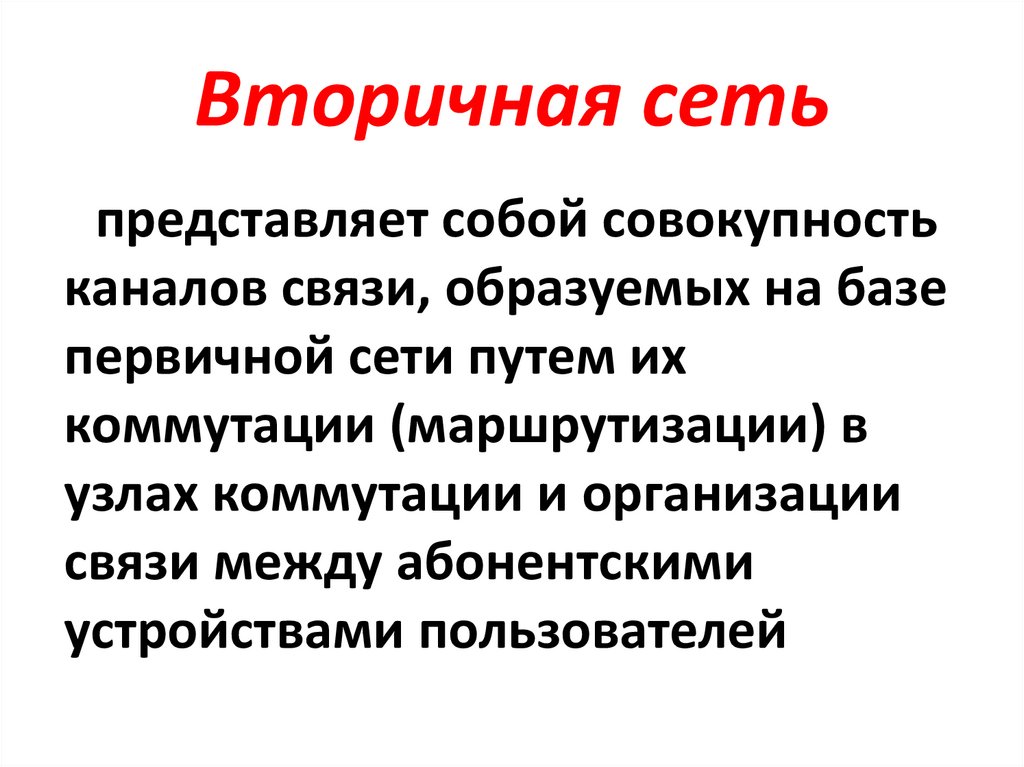

39. Вторичная сеть

представляет собой совокупность
каналов связи, образуемых на базе
первичной сети путем их
коммутации (маршрутизации) в
узлах коммутации и организации
связи между абонентскими
устройствами пользователей

40.

По территориальному
делению сети
разделяются на:

41. Магистральную сеть

— это сеть, связывающая между собой
узлы центров субъектов Российской
Федерации и узлы центра Российской
Федерации. Магистральная сеть
обеспечивает транзит потоков сообщений
между зоновыми сетями и связанность
ЕСЭ — стратегически важный компонент
ЕСЭ;

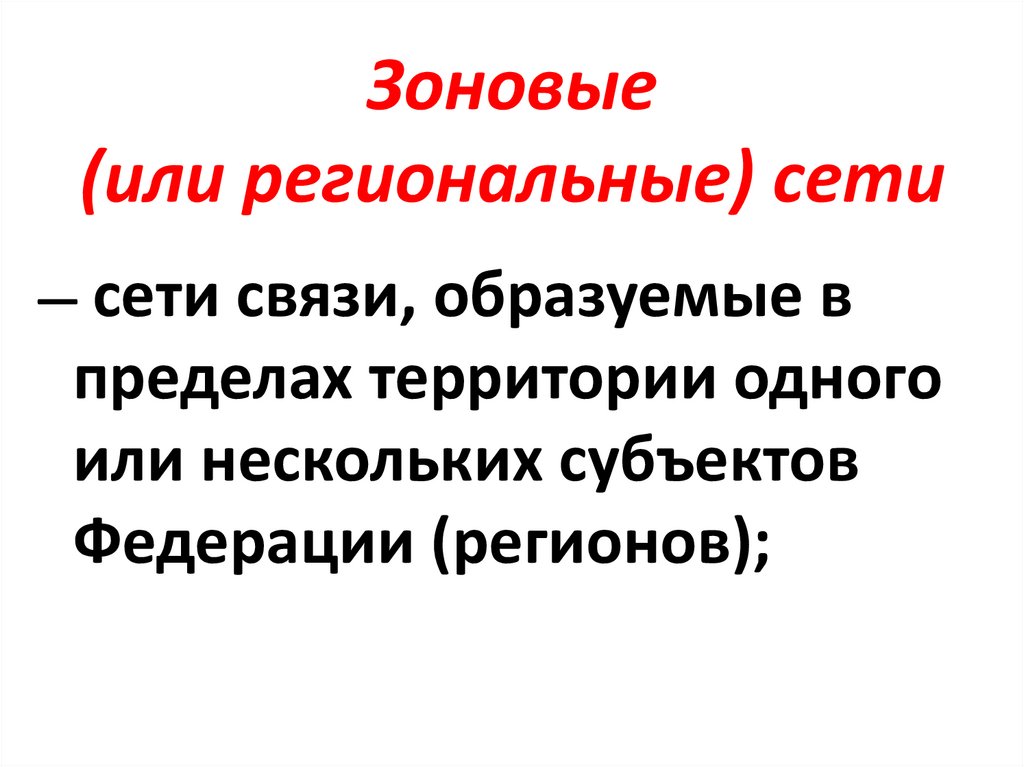

42. Зоновые (или региональные) сети

— сети связи, образуемые в
пределах территории одного
или нескольких субъектов
Федерации (регионов);

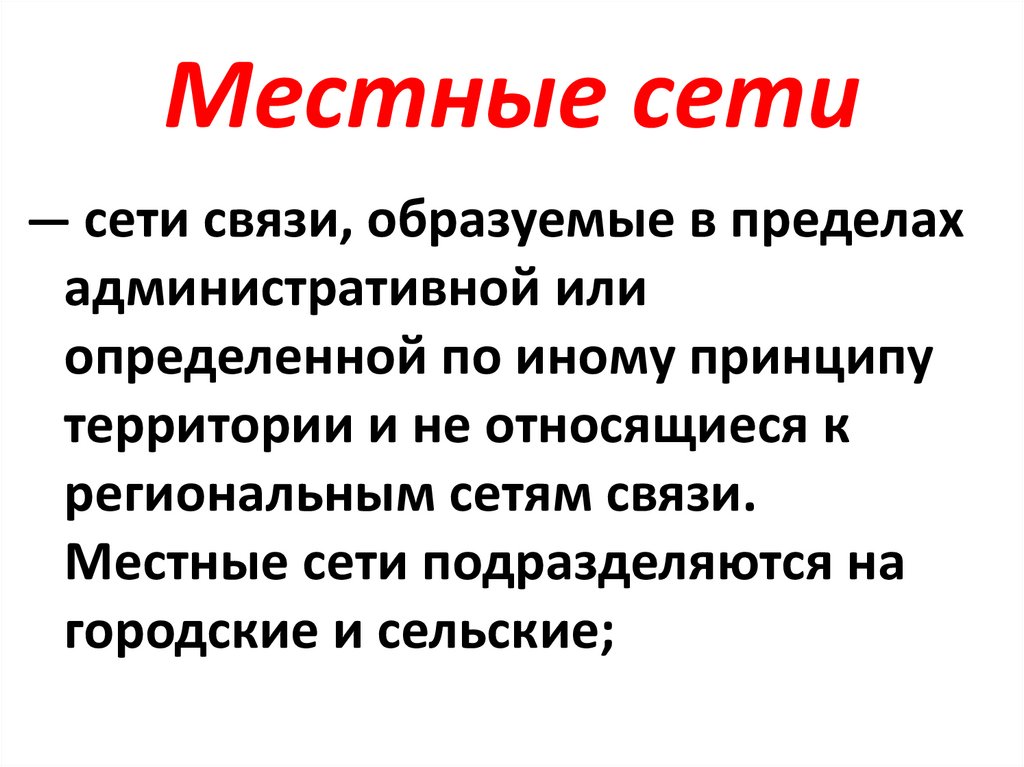

43. Местные сети

— сети связи, образуемые в пределах
административной или
определенной по иному принципу
территории и не относящиеся к
региональным сетям связи.
Местные сети подразделяются на
городские и сельские;

44. Международная сеть

— сеть общего пользования,
присоединенная к сетям
связи иностранных государств
