!_Лекция_3_Единая_сеть_электросвязи_РФ

1.

ВНИМАНИЕ!
ИСПОЛЬЗОВАНИЕ СРЕДСТВ СВЯЗИ, ФОТО,
ВИДЕО И ЗВУКОЗАПИСИ ЗАПРЕЩЕНО!

2. 35 кафедра сетей и систем связи космических комплексов

ВОЕННО-КОСМИЧЕСКАЯ АКАДЕМИЯ ИМЕНИ А.Ф. МОЖАЙСКОГО
35 кафедра сетей и систем связи космических комплексов
Сети и телекоммуникации
Лекция
Доцент 35 кафедры
кандидат технических наук доцент
подполковник Акмолов Алексей Феликсович

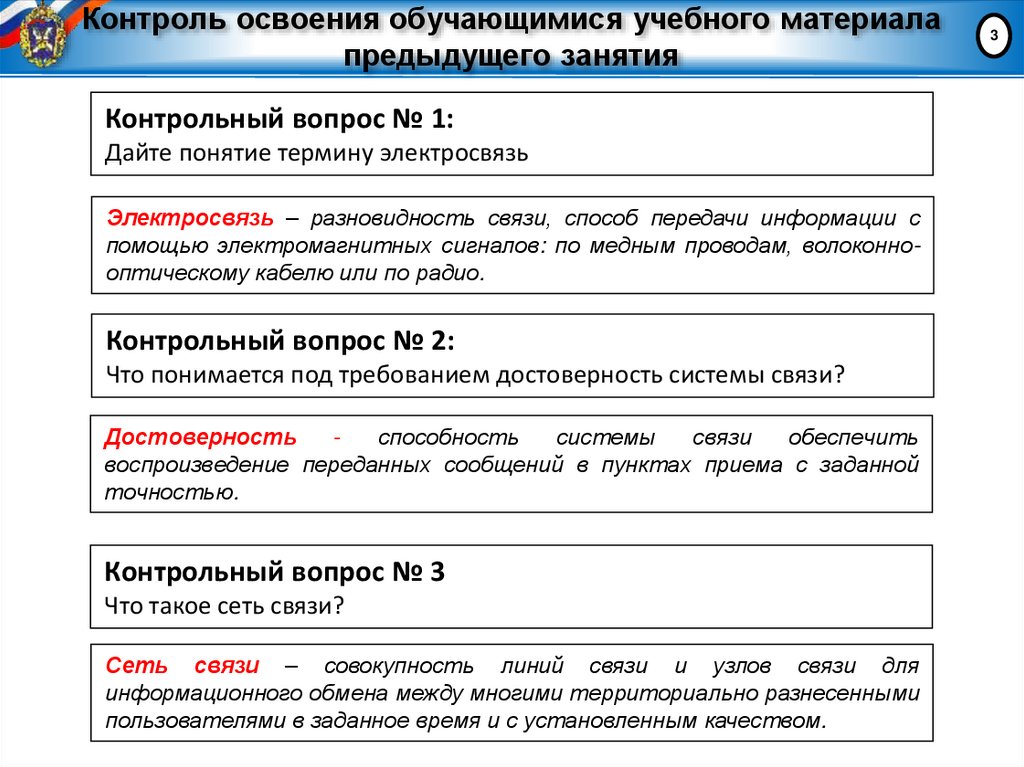

3. Контроль освоения обучающимися учебного материала предыдущего занятия

Контрольный вопрос № 1:
Дайте понятие термину электросвязь
Электросвязь – разновидность связи, способ передачи информации с
помощью электромагнитных сигналов: по медным проводам, волоконнооптическому кабелю или по радио.
Контрольный вопрос № 2:
Что понимается под требованием достоверность системы связи?
Достоверность
способность
системы
связи
обеспечить
воспроизведение переданных сообщений в пунктах приема с заданной
точностью.
Контрольный вопрос № 3
Что такое сеть связи?
Сеть связи – совокупность линий связи и узлов связи для
информационного обмена между многими территориально разнесенными
пользователями в заданное время и с установленным качеством.
3

4. Сети и телекоммуникации

4

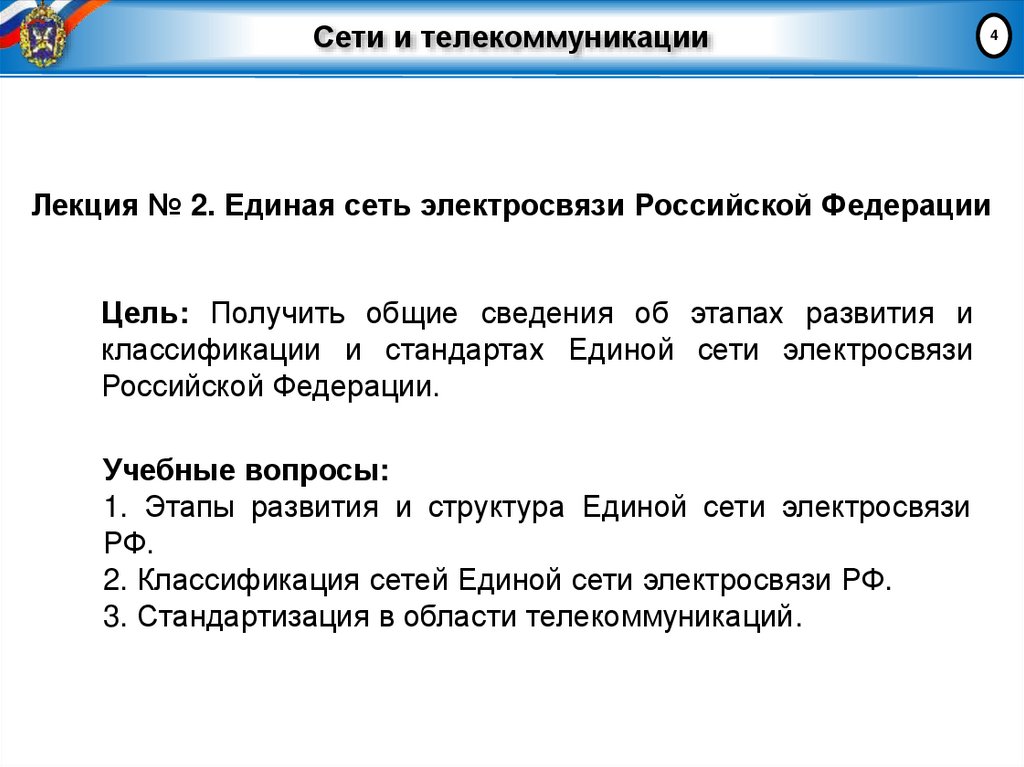

Лекция № 2. Единая сеть электросвязи Российской Федерации
Цель: Получить общие сведения об этапах развития и
классификации и стандартах Единой сети электросвязи
Российской Федерации.
Учебные вопросы:
1. Этапы развития и структура Единой сети электросвязи
РФ.
2. Классификация сетей Единой сети электросвязи РФ.
3. Стандартизация в области телекоммуникаций.

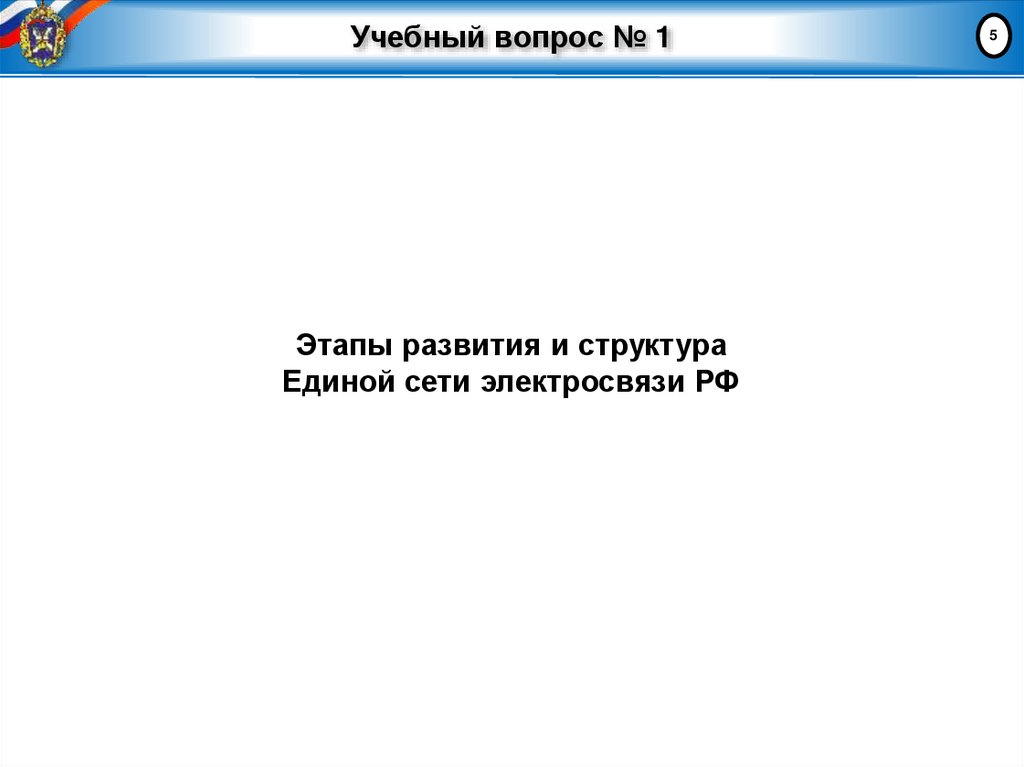

5. Учебный вопрос № 1

Этапы развития и структура
Единой сети электросвязи РФ
5

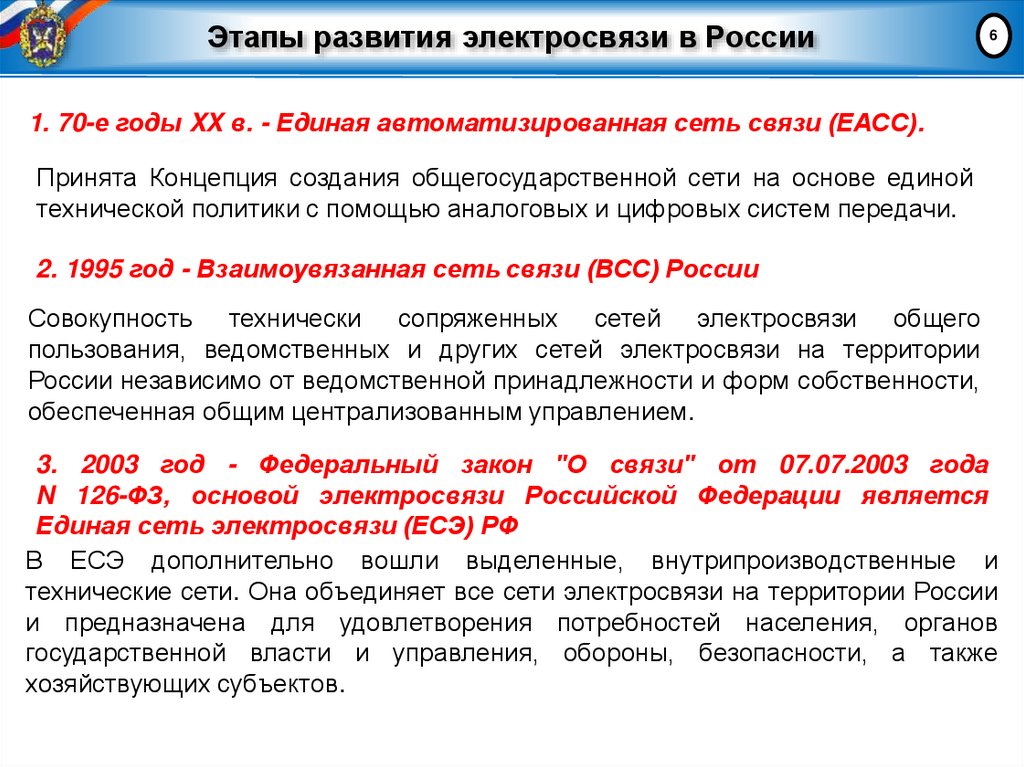

6. Этапы развития электросвязи в России

6
1. 70-е годы XX в. - Единая автоматизированная сеть связи (ЕАСС).
Принята Концепция создания общегосударственной сети на основе единой
технической политики с помощью аналоговых и цифровых систем передачи.
2. 1995 год - Взаимоувязанная сеть связи (ВСС) России
Совокупность технически сопряженных сетей электросвязи общего
пользования, ведомственных и других сетей электросвязи на территории
России независимо от ведомственной принадлежности и форм собственности,
обеспеченная общим централизованным управлением.
3. 2003 год - Федеральный закон "О связи" от 07.07.2003 года
N 126-ФЗ, основой электросвязи Российской Федерации является
Единая сеть электросвязи (ЕСЭ) РФ
В ЕСЭ дополнительно вошли выделенные, внутрипроизводственные и
технические сети. Она объединяет все сети электросвязи на территории России
и предназначена для удовлетворения потребностей населения, органов
государственной власти и управления, обороны, безопасности, а также
хозяйствующих субъектов.

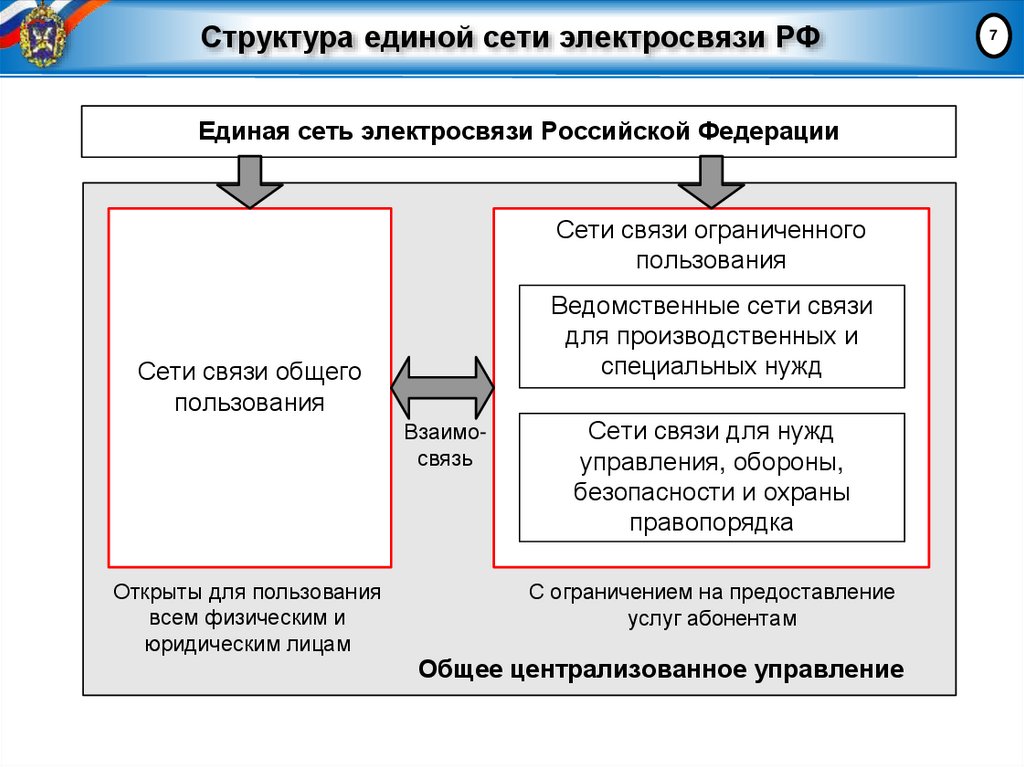

7. Структура единой сети электросвязи РФ

Единая сеть электросвязи Российской Федерации
Сети связи ограниченного
пользования
Ведомственные сети связи
для производственных и
специальных нужд
Сети связи общего
пользования
Взаимосвязь
Открыты для пользования
всем физическим и
юридическим лицам
Сети связи для нужд
управления, обороны,
безопасности и охраны
правопорядка
С ограничением на предоставление
услуг абонентам
Общее централизованное управление
7

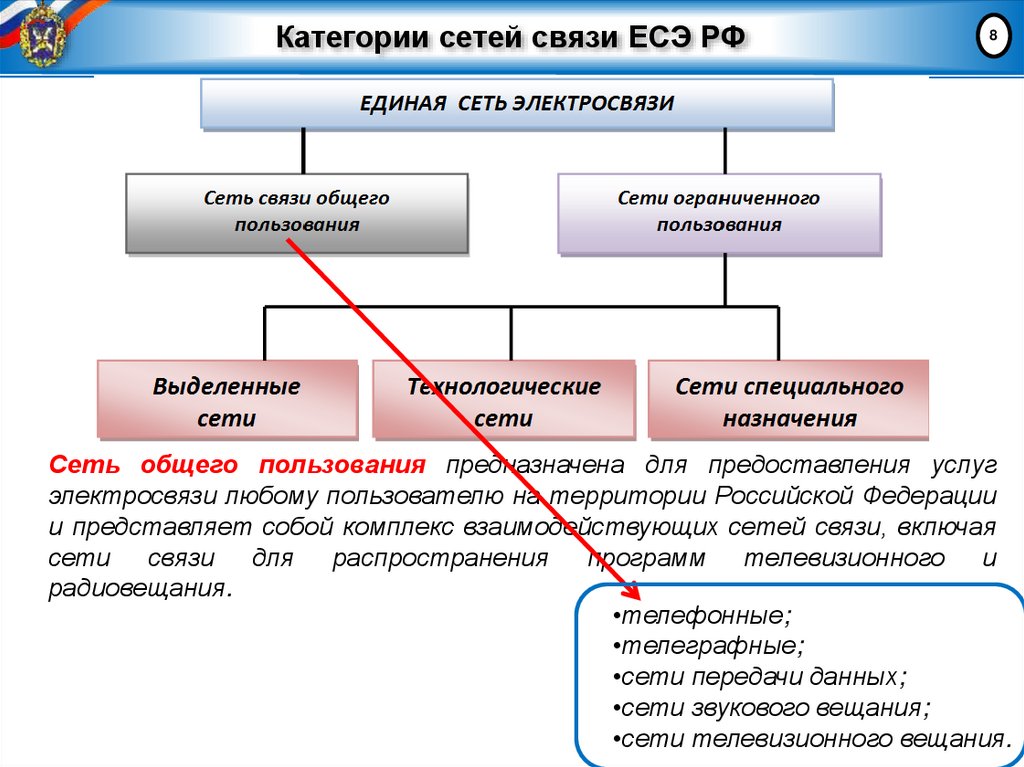

8. Категории сетей связи ЕСЭ РФ

8
Сеть общего пользования предназначена для предоставления услуг
электросвязи любому пользователю на территории Российской Федерации
и представляет собой комплекс взаимодействующих сетей связи, включая
сети связи для распространения программ телевизионного и
радиовещания.
•телефонные;
•телеграфные;
•сети передачи данных;
•сети звукового вещания;
•сети телевизионного вещания.

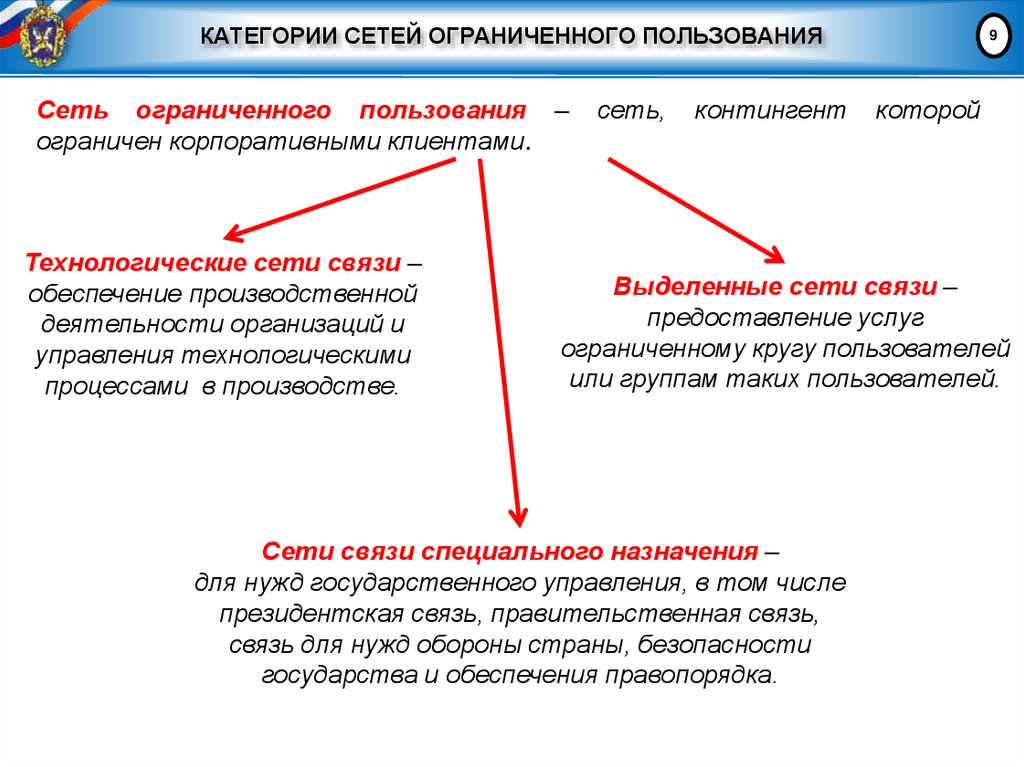

9. КАТЕГОРИИ СЕТЕЙ ОГРАНИЧЕННОГО ПОЛЬЗОВАНИЯ

Сеть ограниченного пользования –
ограничен корпоративными клиентами.
Технологические сети связи –
обеспечение производственной
деятельности организаций и
управления технологическими
процессами в производстве.
сеть,
контингент
9
которой
Выделенные сети связи –
предоставление услуг
ограниченному кругу пользователей
или группам таких пользователей.
Сети связи специального назначения –
для нужд государственного управления, в том числе
президентская связь, правительственная связь,
связь для нужд обороны страны, безопасности
государства и обеспечения правопорядка.

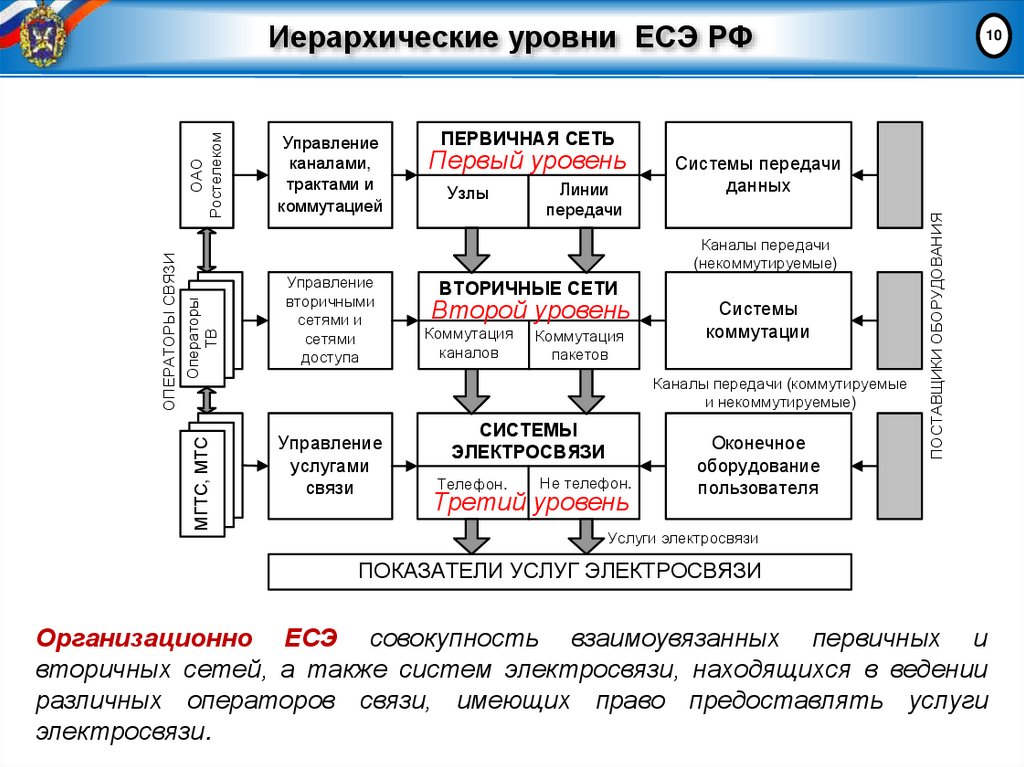

10. Иерархические уровни ЕСЭ РФ

Операторы
ТВ
Управление
вторичными
сетями и
сетями
доступа
ПЕРВИЧНАЯ СЕТЬ
Первый уровень
Узлы
Линии
передачи
Системы передачи
данных
ВТОРИЧНЫЕ СЕТИ
Второй уровень
Коммутация
каналов
Коммутация
пакетов
Системы
коммутации
Каналы передачи (коммутируемые
и некоммутируемые)
Управление
услугами
связи
10
СИСТЕМЫ
ЭЛЕКТРОСВЯЗИ
Телефон.
Не телефон.
Третий уровень
Оконечное
оборудование
пользователя
ПОСТАВЩИКИ ОБОРУДОВАНИЯ
Управление
каналами,
трактами и
коммутацией
Каналы передачи
(некоммутируемые)
МГТС, МТС
ОПЕРАТОРЫ СВЯЗИ
ОАО
Ростелеком
Иерархические уровни ЕСЭ РФ
Услуги электросвязи
ПОКАЗАТЕЛИ УСЛУГ ЭЛЕКТРОСВЯЗИ
Организационно ЕСЭ совокупность взаимоувязанных первичных и
вторичных сетей, а также систем электросвязи, находящихся в ведении
различных операторов связи, имеющих право предоставлять услуги
электросвязи.

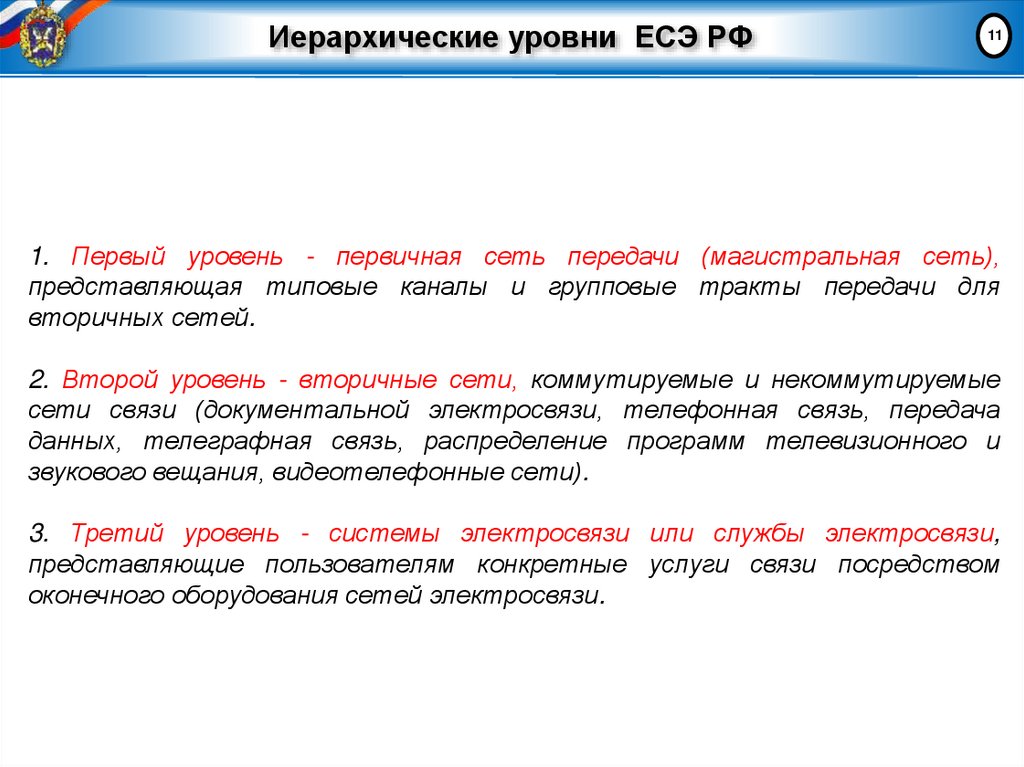

11. Иерархические уровни ЕСЭ РФ

11
1. Первый уровень - первичная сеть передачи (магистральная сеть),
представляющая типовые каналы и групповые тракты передачи для
вторичных сетей.
2. Второй уровень - вторичные сети, коммутируемые и некоммутируемые
сети связи (документальной электросвязи, телефонная связь, передача
данных, телеграфная связь, распределение программ телевизионного и
звукового вещания, видеотелефонные сети).
3. Третий уровень - системы электросвязи или службы электросвязи,
представляющие пользователям конкретные услуги связи посредством
оконечного оборудования сетей электросвязи.

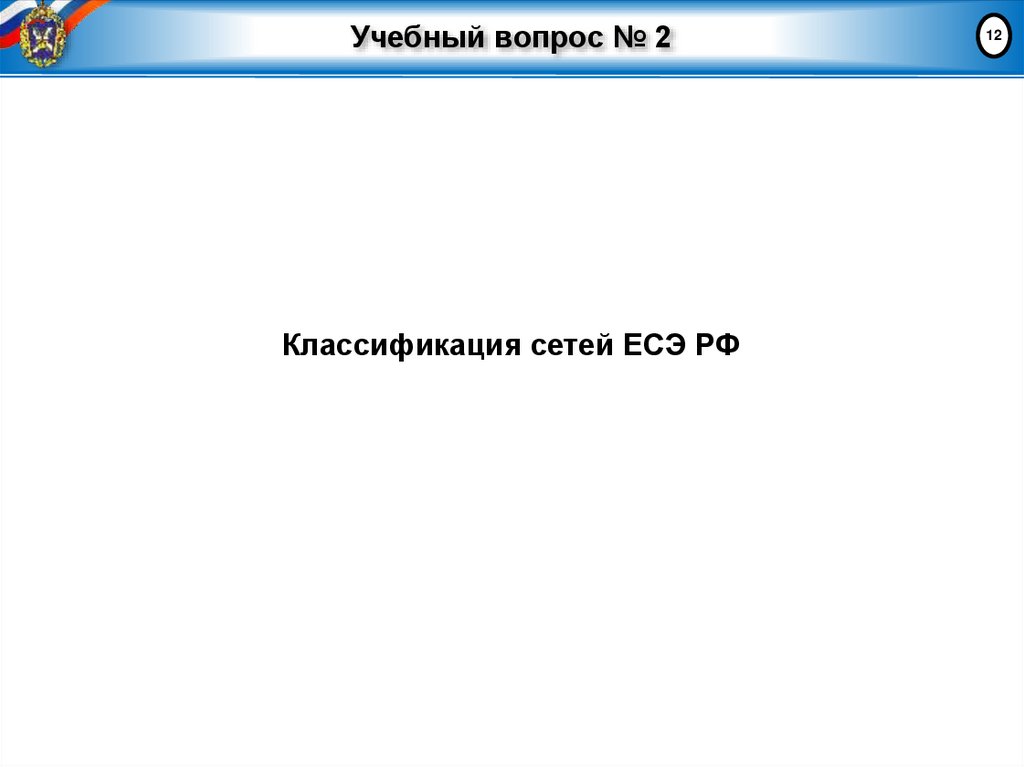

12. Учебный вопрос № 2

Классификация сетей ЕСЭ РФ
12

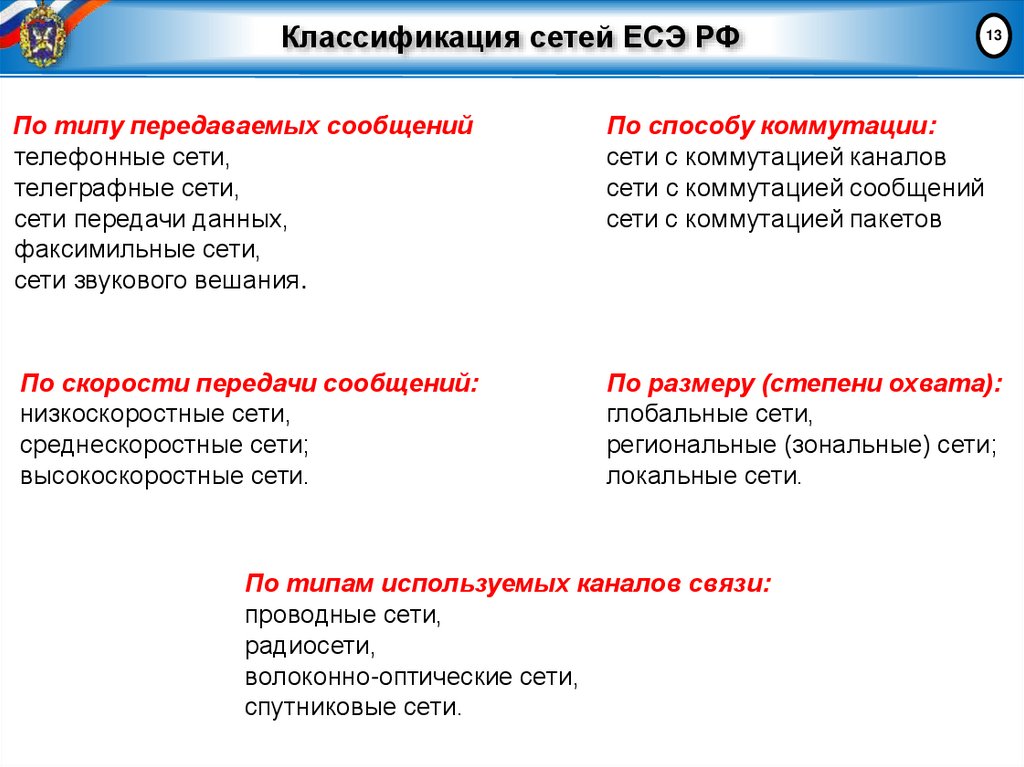

13. Классификация сетей ЕСЭ РФ

13
По типу передаваемых сообщений
телефонные сети,
телеграфные сети,
сети передачи данных,
факсимильные сети,
сети звукового вешания.
По способу коммутации:
сети с коммутацией каналов
сети с коммутацией сообщений
сети с коммутацией пакетов
По скорости передачи сообщений:
низкоскоростные сети,
среднескоростные сети;
высокоскоростные сети.
По размеру (степени охвата):
глобальные сети,
региональные (зональные) сети;
локальные сети.
По типам используемых каналов связи:
проводные сети,
радиосети,
волоконно-оптические сети,
спутниковые сети.

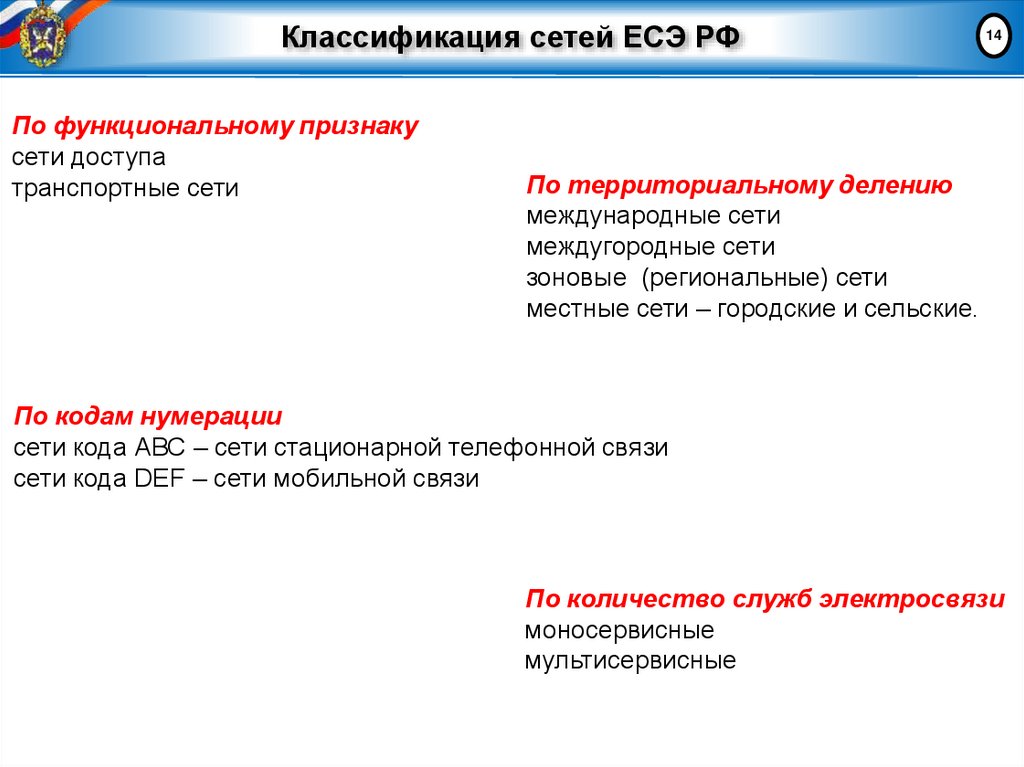

14. Классификация сетей ЕСЭ РФ

По функциональному признаку
сети доступа
транспортные сети
14
По территориальному делению
международные сети
междугородные сети
зоновые (региональные) сети
местные сети – городские и сельские.
По кодам нумерации
сети кода АВС – сети стационарной телефонной связи
сети кода DЕF – сети мобильной связи
По количество служб электросвязи
моносервисные
мультисервисные

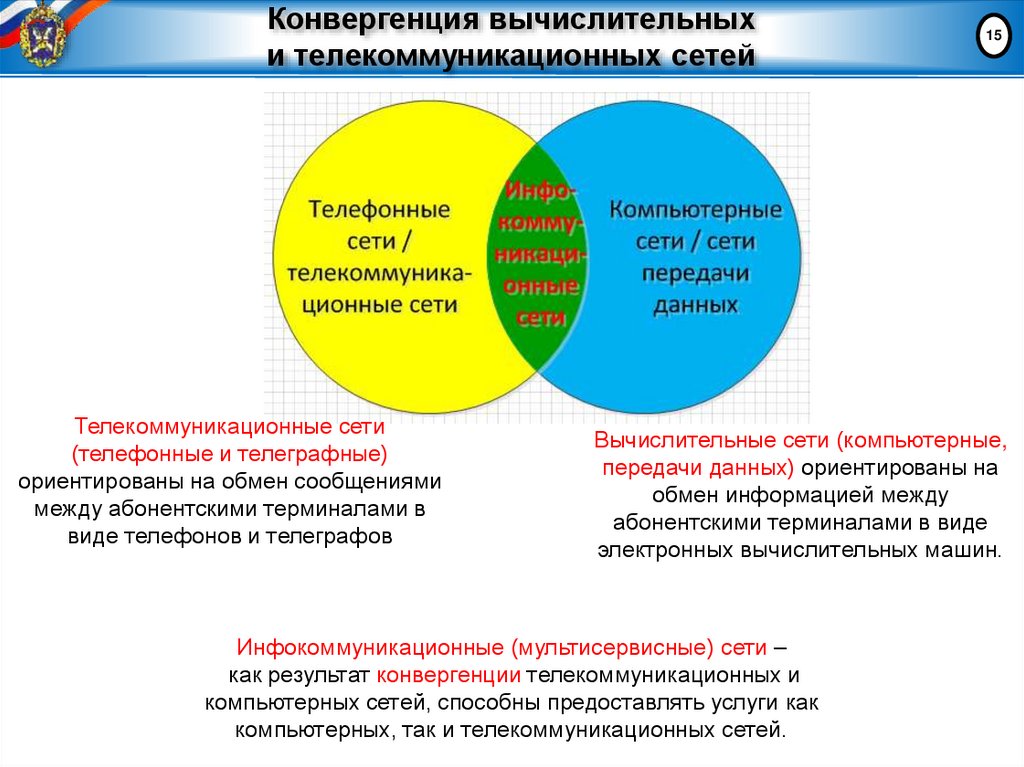

15. Конвергенция вычислительных и телекоммуникационных сетей

Телекоммуникационные сети
(телефонные и телеграфные)
ориентированы на обмен сообщениями
между абонентскими терминалами в
виде телефонов и телеграфов
15
Вычислительные сети (компьютерные,
передачи данных) ориентированы на
обмен информацией между
абонентскими терминалами в виде
электронных вычислительных машин.
Инфокоммуникационные (мультисервисные) сети –
как результат конвергенции телекоммуникационных и
компьютерных сетей, способны предоставлять услуги как
компьютерных, так и телекоммуникационных сетей.

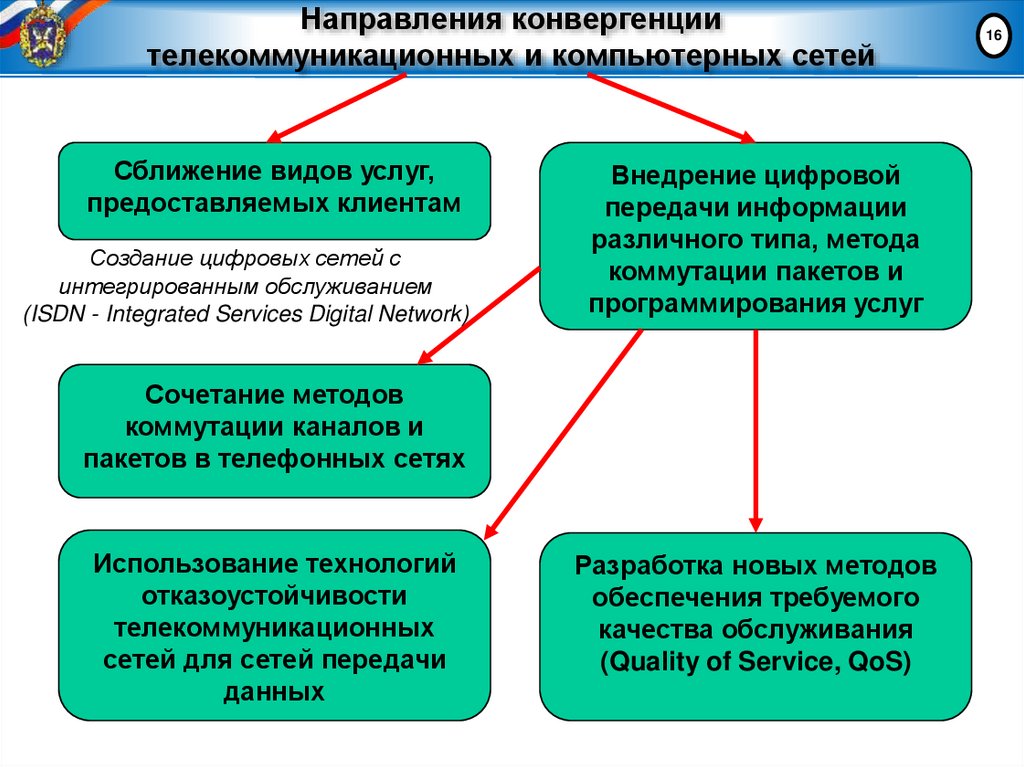

16. Направления конвергенции телекоммуникационных и компьютерных сетей

Сближение видов услуг,
предоставляемых клиентам
Создание цифровых сетей с
интегрированным обслуживанием
(ISDN - Integrated Services Digital Network)
Внедрение цифровой
передачи информации
различного типа, метода
коммутации пакетов и
программирования услуг
Сочетание методов
коммутации каналов и
пакетов в телефонных сетях
Использование технологий
отказоустойчивости
телекоммуникационных
сетей для сетей передачи
данных
Разработка новых методов
обеспечения требуемого
качества обслуживания
(Quality of Service, QoS)
16

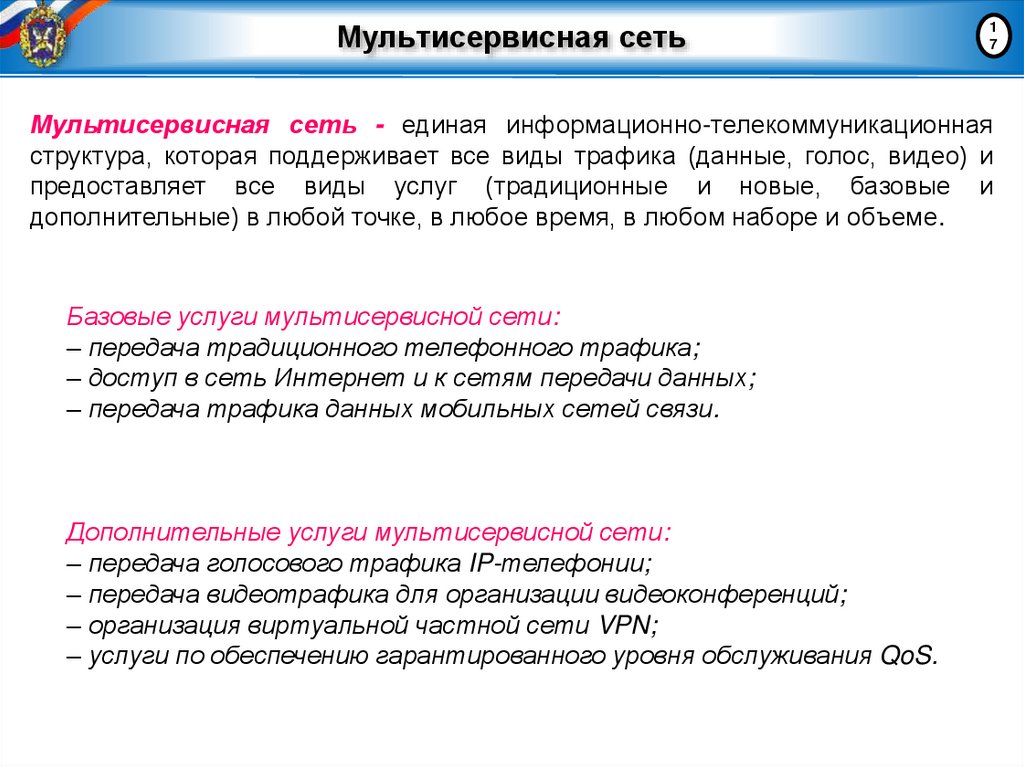

17. Мультисервисная сеть

1
7
Мультисервисная сеть - единая информационно-телекоммуникационная
структура, которая поддерживает все виды трафика (данные, голос, видео) и
предоставляет все виды услуг (традиционные и новые, базовые и
дополнительные) в любой точке, в любое время, в любом наборе и объеме.
Базовые услуги мультисервисной сети:
– передача традиционного телефонного трафика;
– доступ в сеть Интернет и к сетям передачи данных;
– передача трафика данных мобильных сетей связи.
Дополнительные услуги мультисервисной сети:
– передача голосового трафика IP-телефонии;
– передача видеотрафика для организации видеоконференций;
– организация виртуальной частной сети VPN;
– услуги по обеспечению гарантированного уровня обслуживания QoS.

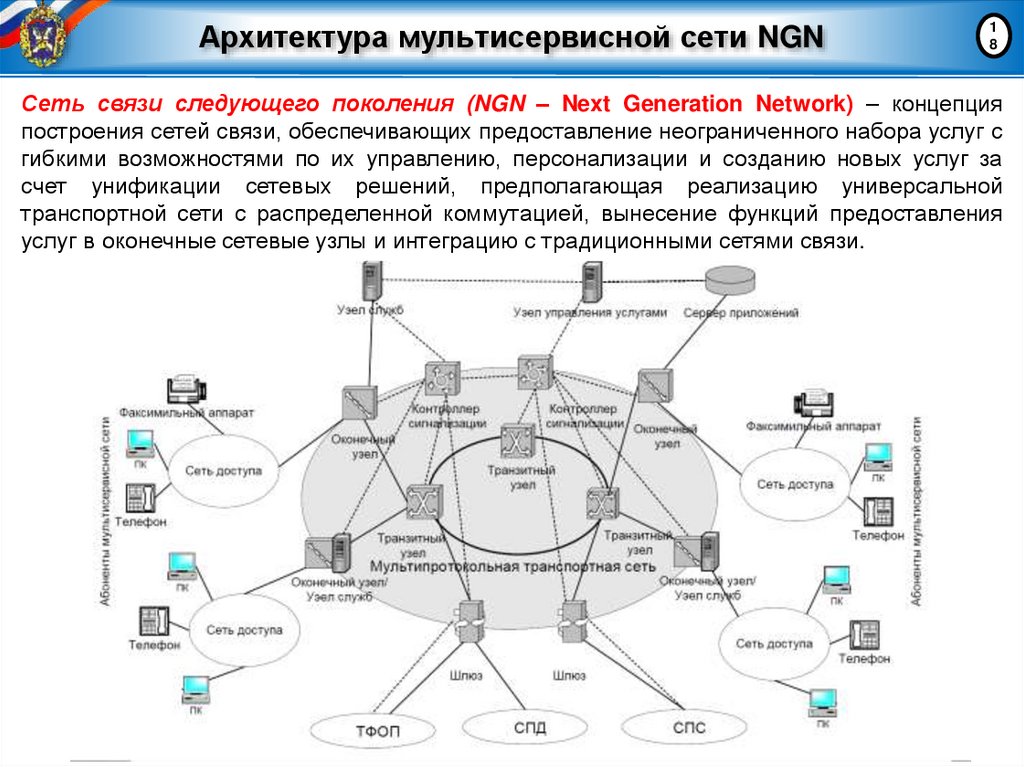

18. Архитектура мультисервисной сети NGN

1
8
Сеть связи следующего поколения (NGN – Next Generation Network) – концепция
построения сетей связи, обеспечивающих предоставление неограниченного набора услуг с
гибкими возможностями по их управлению, персонализации и созданию новых услуг за
счет унификации сетевых решений, предполагающая реализацию универсальной
транспортной сети с распределенной коммутацией, вынесение функций предоставления
услуг в оконечные сетевые узлы и интеграцию с традиционными сетями связи.

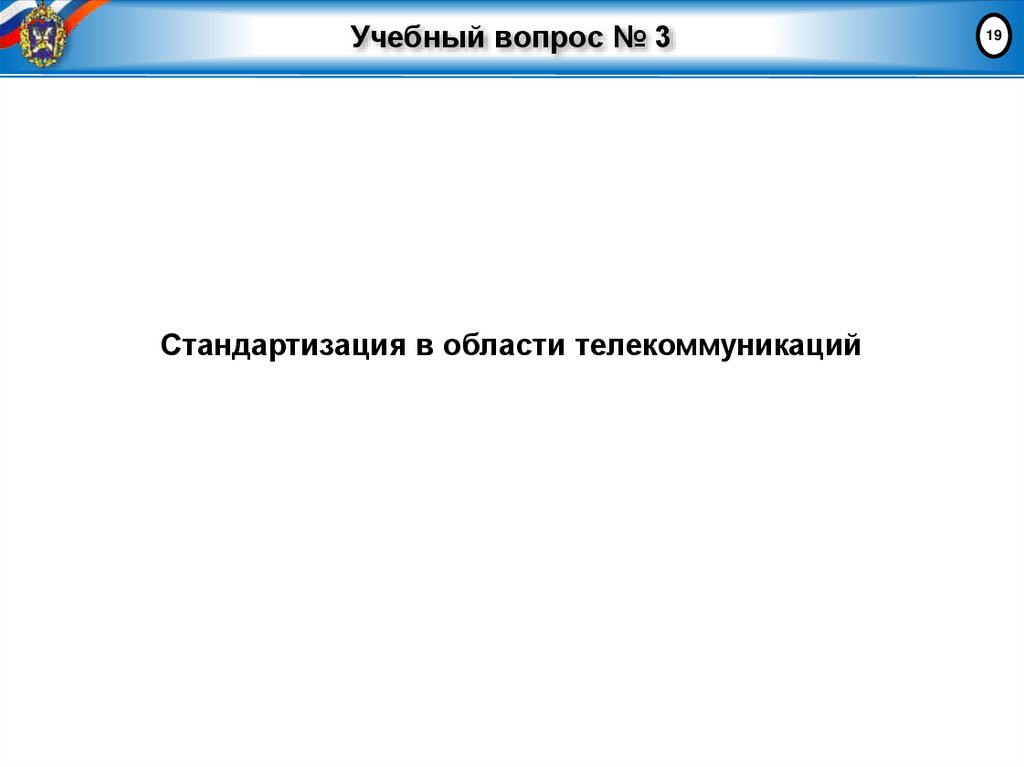

19. Учебный вопрос № 3

Стандартизация в области телекоммуникаций
19

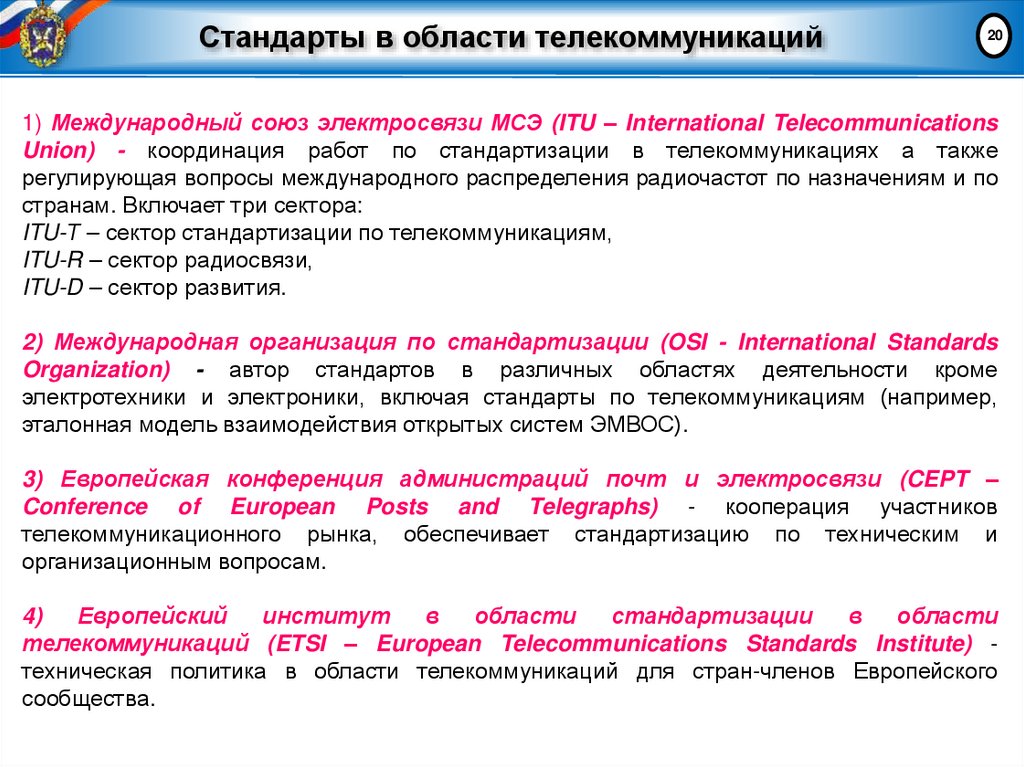

20. Стандарты в области телекоммуникаций

20
1) Международный союз электросвязи МСЭ (ITU – International Telecommunications
Union) - координация работ по стандартизации в телекоммуникациях а также
регулирующая вопросы международного распределения радиочастот по назначениям и по
странам. Включает три сектора:
ITU-Т – сектор стандартизации по телекоммуникациям,
ITU-R – сектор радиосвязи,
ITU-D – сектор развития.
2) Международная организация по стандартизации (OSI - International Standards
Organization) - автор стандартов в различных областях деятельности кроме
электротехники и электроники, включая стандарты по телекоммуникациям (например,
эталонная модель взаимодействия открытых систем ЭМВОС).
3) Европейская конференция администраций почт и электросвязи (CEPT –
Conference of European Posts and Telegraphs) - кооперация участников
телекоммуникационного рынка, обеспечивает стандартизацию по техническим и
организационным вопросам.
4)
Европейский
институт
в
области
стандартизации
в
области
телекоммуникаций (ETSI – European Telecommunications Standards Institute) техническая политика в области телекоммуникаций для стран-членов Европейского
сообщества.

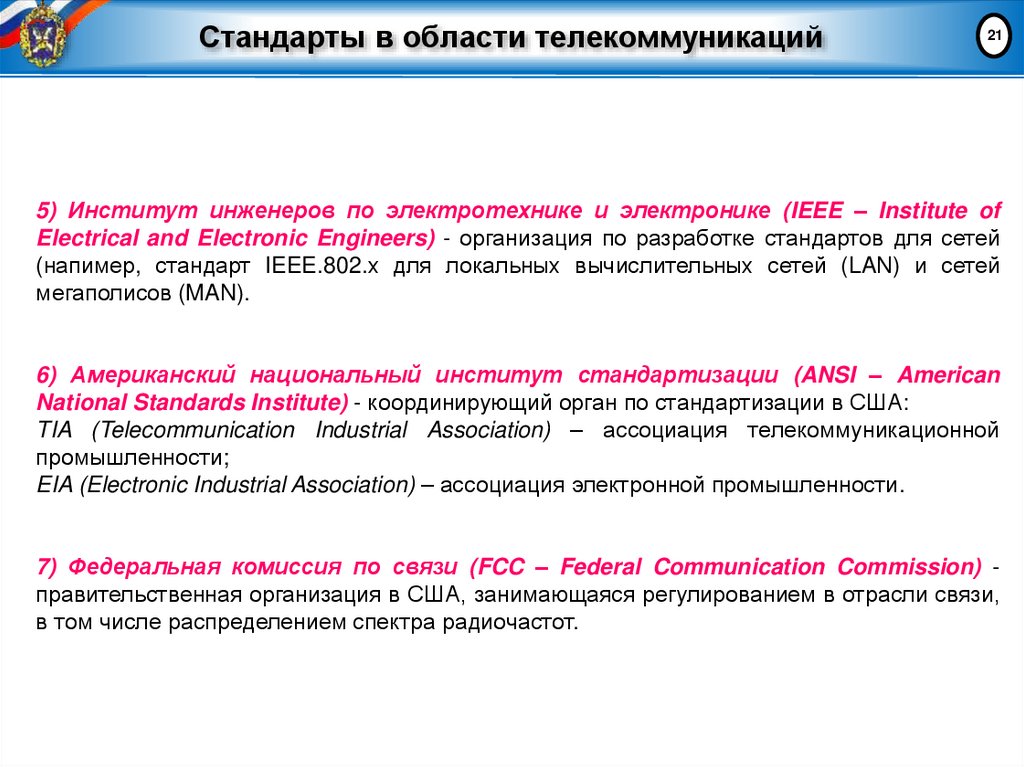

21. Стандарты в области телекоммуникаций

21
5) Институт инженеров по электротехнике и электронике (IEEE – Institute of
Electrical and Electronic Engineers) - организация по разработке стандартов для сетей
(напимер, стандарт IEEE.802.х для локальных вычислительных сетей (LAN) и сетей
мегаполисов (MAN).
6) Американский национальный институт стандартизации (ANSI – American
National Standards Institute) - координирующий орган по стандартизации в США:
TIA (Telecommunication Industrial Association) – ассоциация телекоммуникационной
промышленности;
EIA (Electronic Industrial Association) – ассоциация электронной промышленности.
7) Федеральная комиссия по связи (FCC – Federal Communication Commission) правительственная организация в США, занимающаяся регулированием в отрасли связи,
в том числе распределением спектра радиочастот.

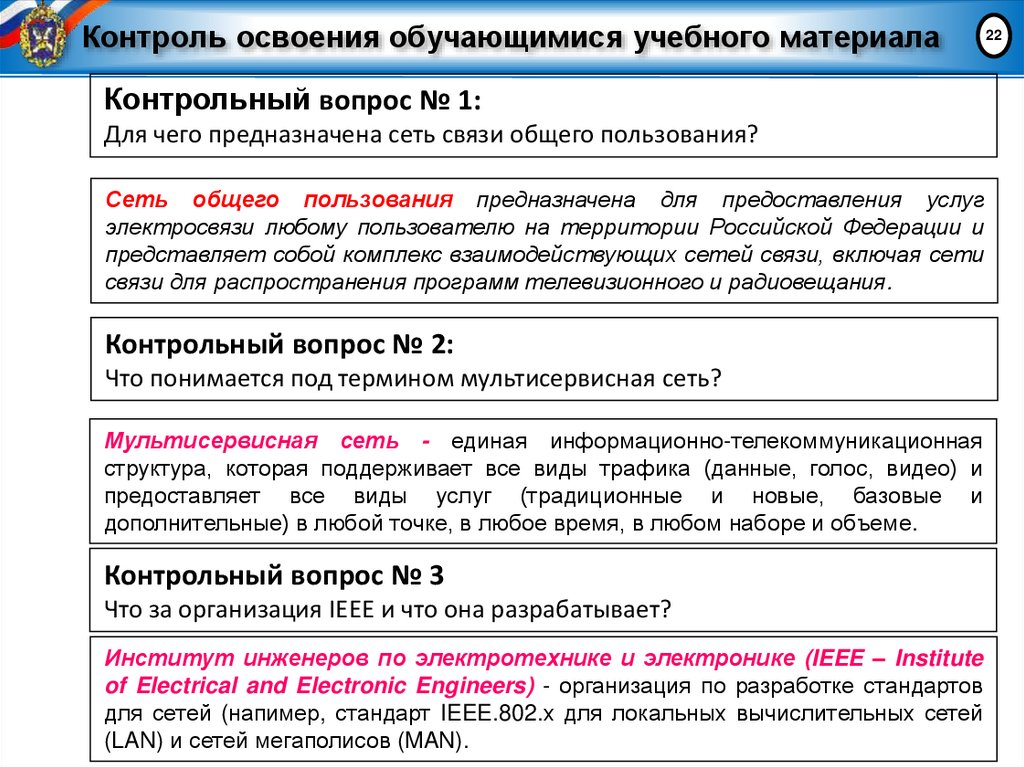

22. Контроль освоения обучающимися учебного материала

Контрольный вопрос № 1:
Для чего предназначена сеть связи общего пользования?
Сеть общего пользования предназначена для предоставления услуг
электросвязи любому пользователю на территории Российской Федерации и
представляет собой комплекс взаимодействующих сетей связи, включая сети
связи для распространения программ телевизионного и радиовещания.
Контрольный вопрос № 2:
Что понимается под термином мультисервисная сеть?
Мультисервисная сеть - единая информационно-телекоммуникационная
структура, которая поддерживает все виды трафика (данные, голос, видео) и
предоставляет все виды услуг (традиционные и новые, базовые и
дополнительные) в любой точке, в любое время, в любом наборе и объеме.
Контрольный вопрос № 3
Что за организация IEEE и что она разрабатывает?
Институт инженеров по электротехнике и электронике (IEEE – Institute
of Electrical and Electronic Engineers) - организация по разработке стандартов
для сетей (напимер, стандарт IEEE.802.х для локальных вычислительных сетей
(LAN) и сетей мегаполисов (MAN).
22

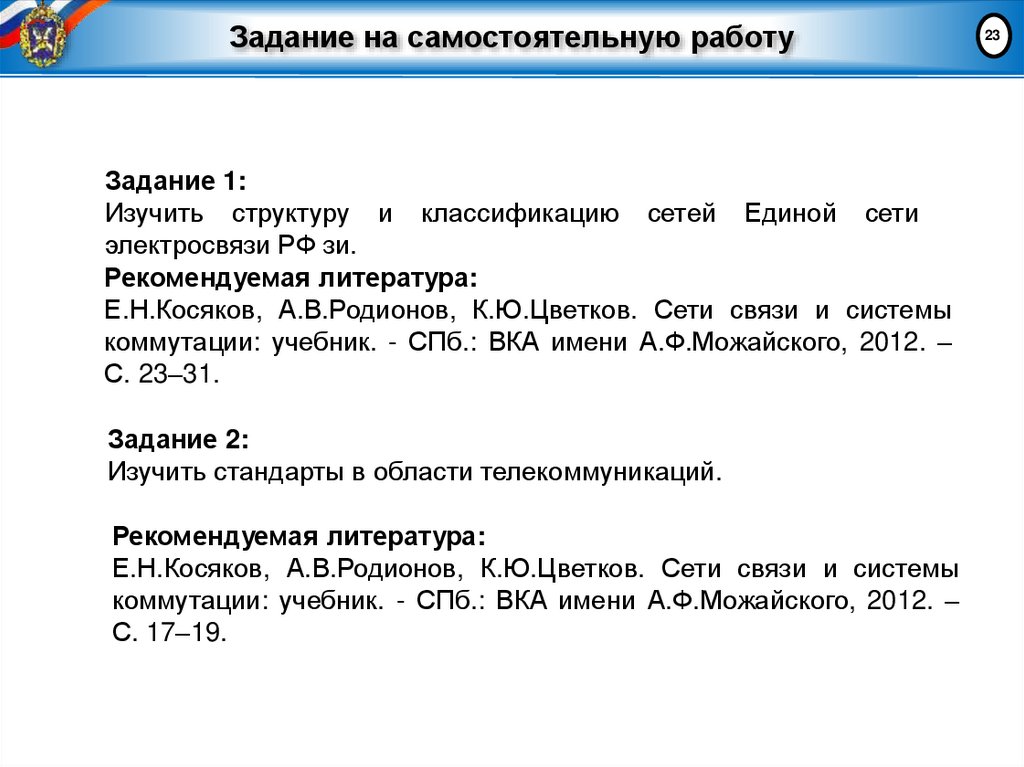

23. Задание на самостоятельную работу

Задание 1:
Изучить структуру и классификацию сетей Единой сети
электросвязи РФ зи.
Рекомендуемая литература:
Е.Н.Косяков, А.В.Родионов, К.Ю.Цветков. Сети связи и системы
коммутации: учебник. - СПб.: ВКА имени А.Ф.Можайского, 2012. –
С. 23–31.
Задание 2:
Изучить стандарты в области телекоммуникаций.
Рекомендуемая литература:
Е.Н.Косяков, А.В.Родионов, К.Ю.Цветков. Сети связи и системы
коммутации: учебник. - СПб.: ВКА имени А.Ф.Можайского, 2012. –
С. 17–19.
23

24. Сети и телекоммуникации

Лекция закончена!
Спасибо за внимание!
24
