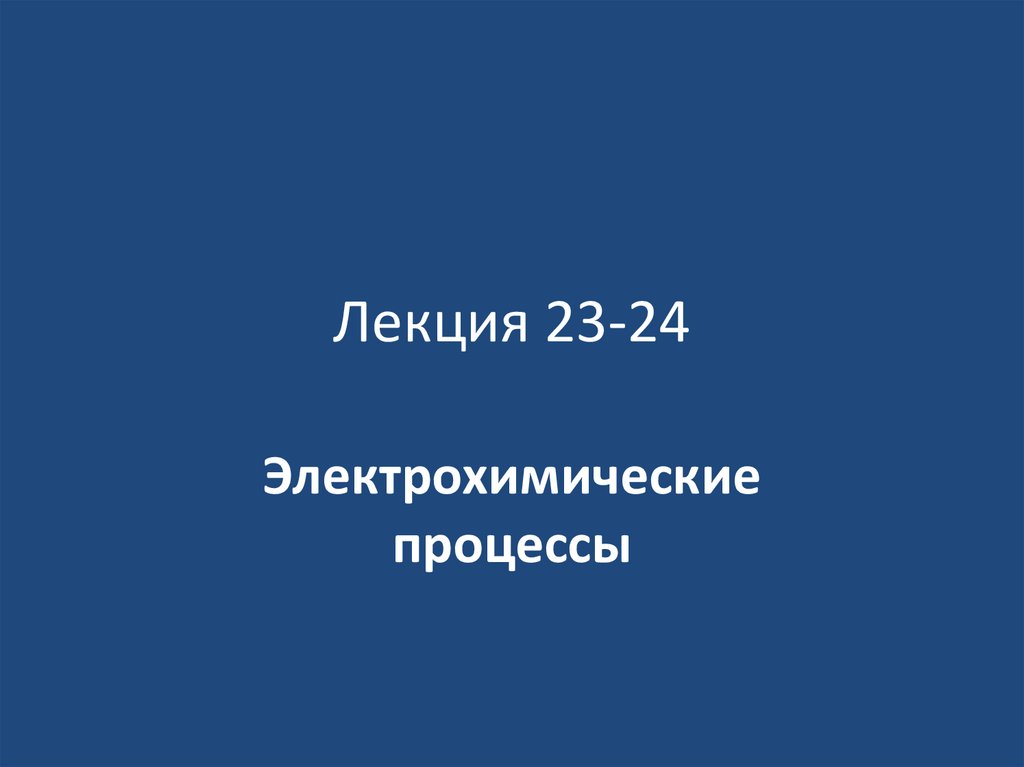

Лекция Электрохимия 24 -2

1. Лекция 23-24

Электрохимические
процессы

2. Основные понятия

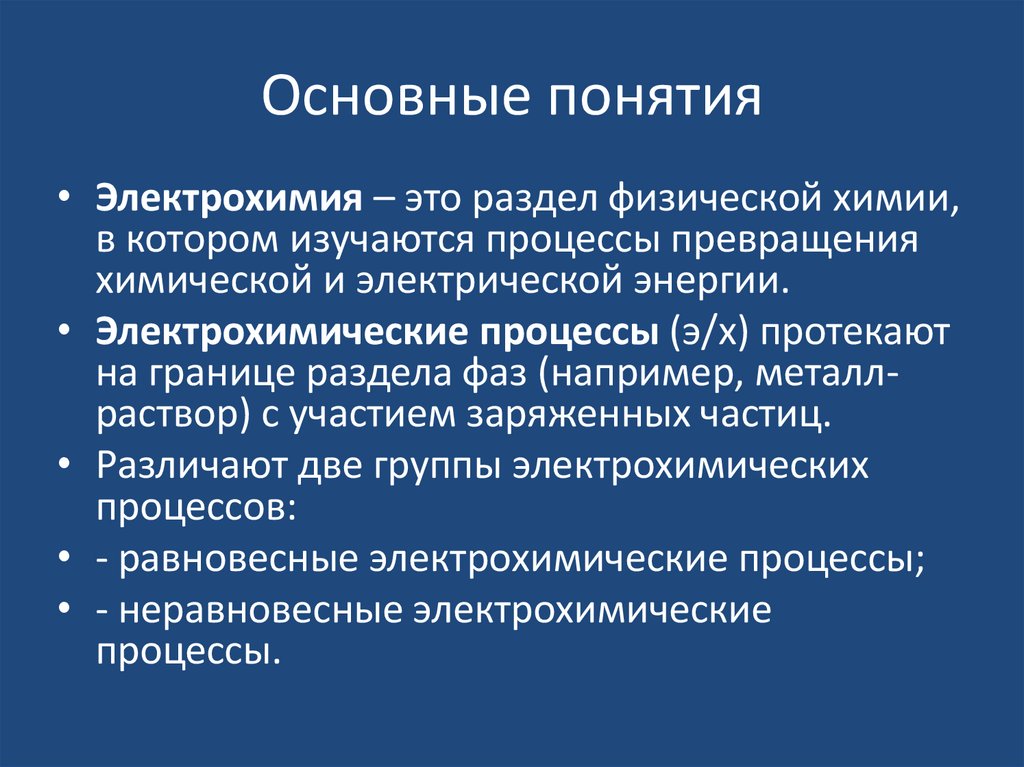

• Электрохимия – это раздел физической химии,
в котором изучаются процессы превращения
химической и электрической энергии.
• Электрохимические процессы (э/х) протекают
на границе раздела фаз (например, металлраствор) с участием заряженных частиц.
• Различают две группы электрохимических
процессов:
• - равновесные электрохимические процессы;
• - неравновесные электрохимические
процессы.

3. Основные понятия

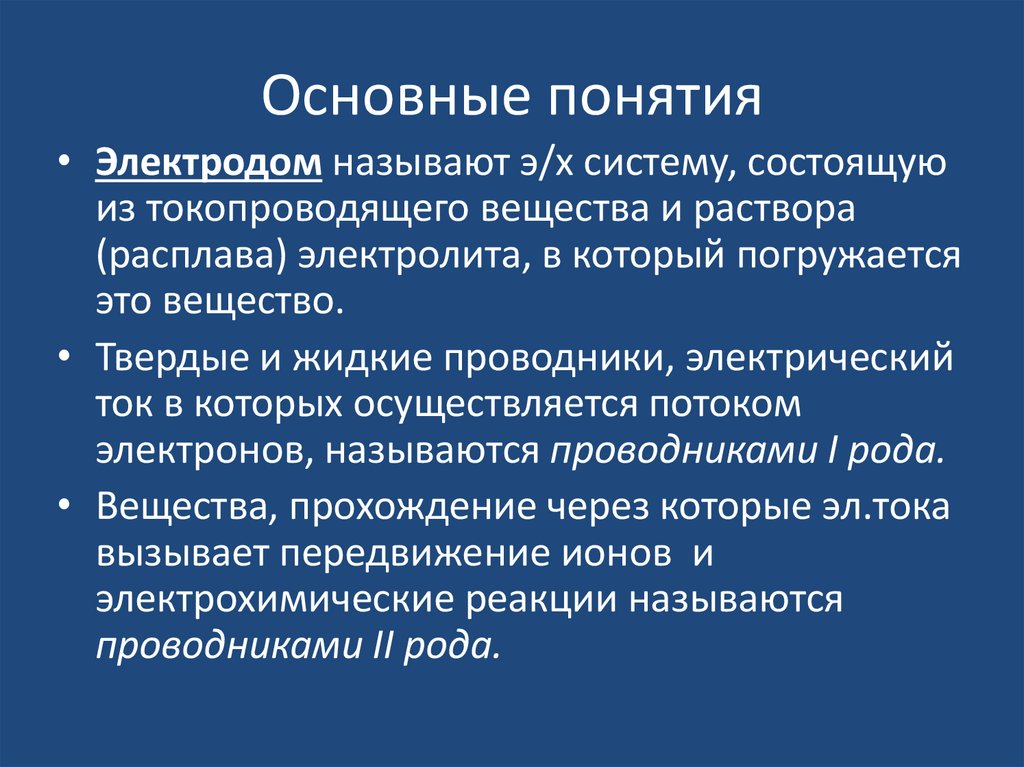

• Электродом называют э/х систему, состоящую
из токопроводящего вещества и раствора
(расплава) электролита, в который погружается
это вещество.
• Твердые и жидкие проводники, электрический
ток в которых осуществляется потоком
электронов, называются проводниками I рода.
• Вещества, прохождение через которые эл.тока
вызывает передвижение ионов и
электрохимические реакции называются
проводниками II рода.

4.

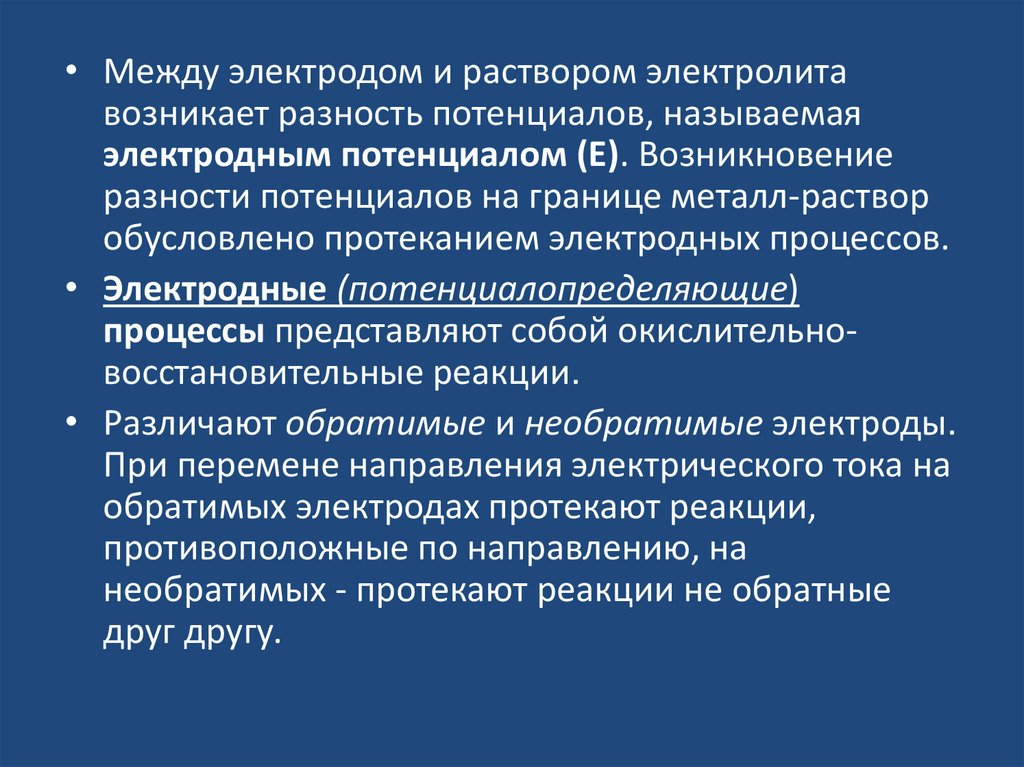

• Между электродом и раствором электролита
возникает разность потенциалов, называемая
электродным потенциалом (Е). Возникновение
разности потенциалов на границе металл-раствор
обусловлено протеканием электродных процессов.
• Электродные (потенциалопределяющие)
процессы представляют собой окислительновосстановительные реакции.
• Различают обратимые и необратимые электроды.
При перемене направления электрического тока на
обратимых электродах протекают реакции,
противоположные по направлению, на
необратимых - протекают реакции не обратные
друг другу.

5.

• Гальваническими или химическими
элементами, называются э/х системы, в
которых возникает разность потенциалов
в результате протекания химических
процессов на электродах.
• Основной характеристикой э/х системы
является разность потенциалов между
электродами, измеряемая при протекании
обратимых химических процессов,
которая называется электродвижущей
силой (ЭДС).

6. Возникновение скачка потенциала на границе раздела фаз.

• Переход заряженных частиц через границу раздела фаз
сопровождается нарушением баланса электрических
зарядов в каждой фазе и приводит к возникновению
двойного электрического слоя (ДЭС), которому
соответствует скачок потенциала.
• Потенциал, отвечающий работе переноса
элементарного положительного заряда из глубины
фазы в точку в вакууме, находящуюся вблизи
поверхности называется поверхностным. Разность
потенциалов между двумя точками, находящимися в
глубине разных фаз, называется гальванипотенциалом. Разность потенциалов между двумя
точками в вакууме или диэлектрике вблизи поверхности
двух фаз называется вольта-потенциалом.

7.

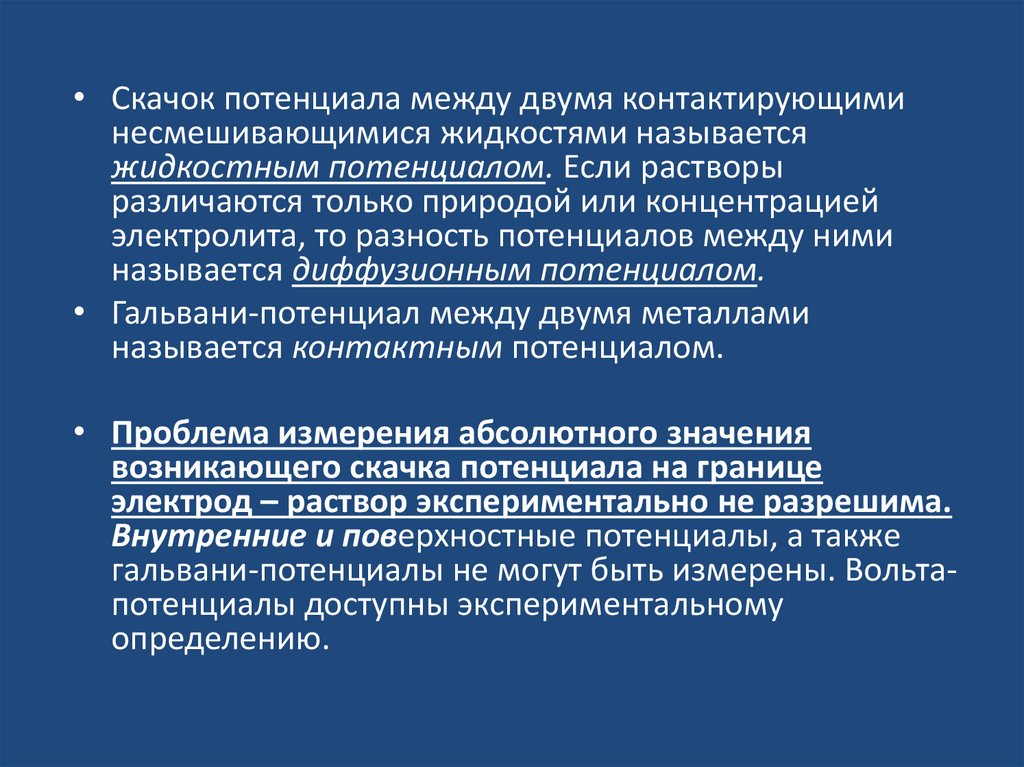

• Скачок потенциала между двумя контактирующими
несмешивающимися жидкостями называется
жидкостным потенциалом. Если растворы
различаются только природой или концентрацией
электролита, то разность потенциалов между ними
называется диффузионным потенциалом.
• Гальвани-потенциал между двумя металлами
называется контактным потенциалом.
• Проблема измерения абсолютного значения
возникающего скачка потенциала на границе
электрод – раствор экспериментально не разрешима.
Внутренние и поверхностные потенциалы, а также
гальвани-потенциалы не могут быть измерены. Вольтапотенциалы доступны экспериментальному
определению.

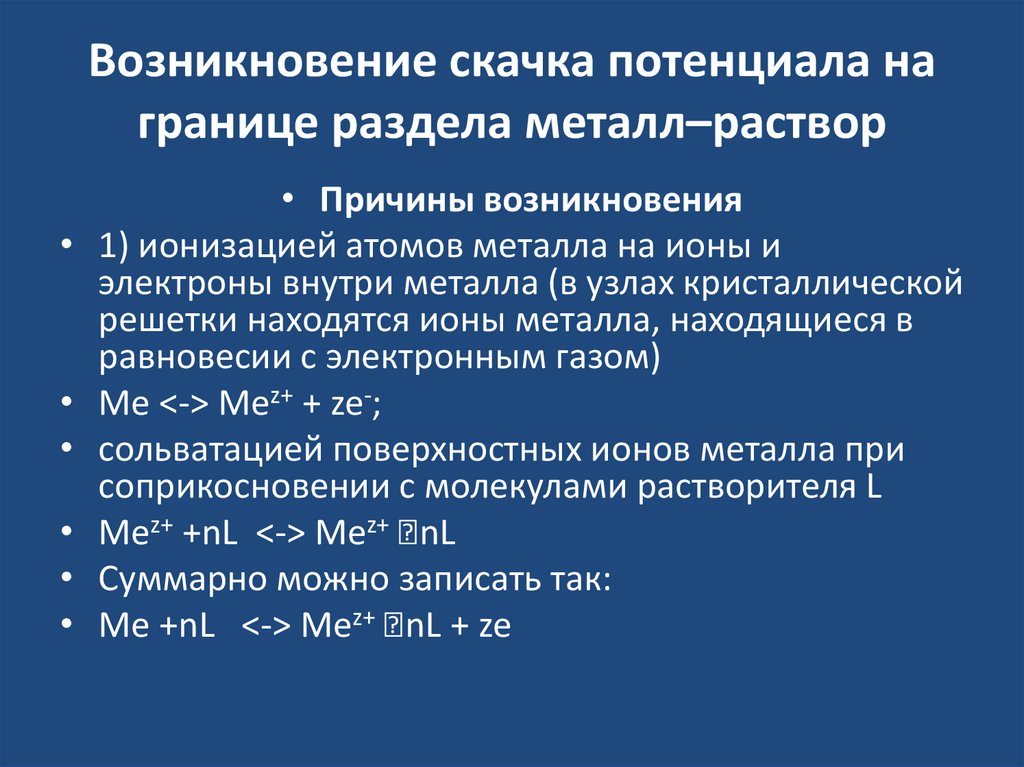

8. Возникновение скачка потенциала на границе раздела металл–раствор

• Причины возникновения
• 1) ионизацией атомов металла на ионы и
электроны внутри металла (в узлах кристаллической
решетки находятся ионы металла, находящиеся в
равновесии с электронным газом)
• Ме <-> Меz+ + ze-;
• сольватацией поверхностных ионов металла при
соприкосновении с молекулами растворителя L
• Меz+ +nL <-> Меz+ ⸳nL
• Суммарно можно записать так:
• Ме +nL <-> Меz+ ⸳nL + ze

9. Строение двойного электрического слоя (ДЭС)

Рис. 2. Строение ДЭС на границе металл - раствор

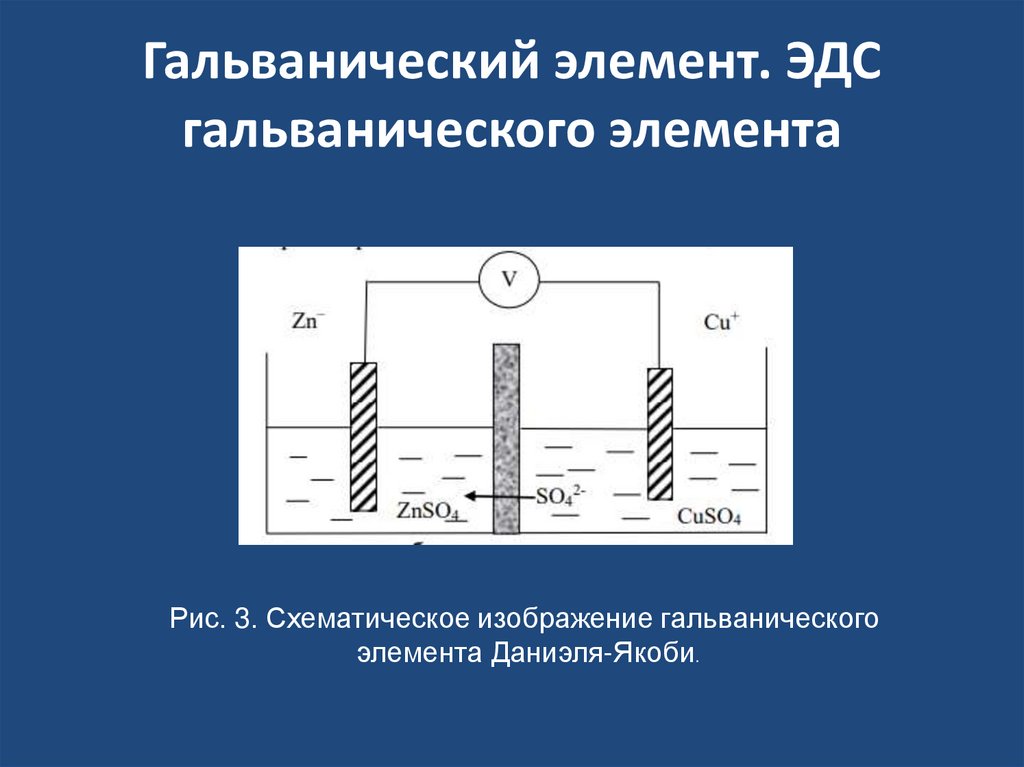

10. Гальванический элемент. ЭДС гальванического элемента

Рис. 3. Схематическое изображение гальванического
элемента Даниэля-Якоби.

11.

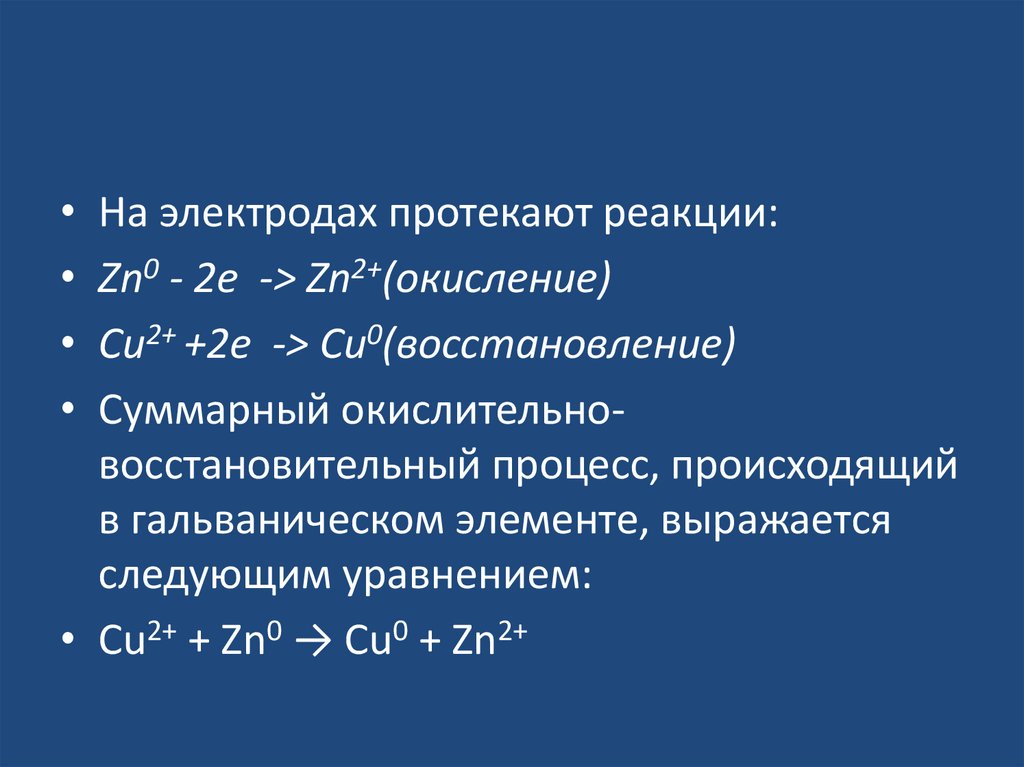

• На электродах протекают реакции:
• Zn0 - 2e -> Zn2+(окисление)
• Cu2+ +2e -> Cu0(восстановление)
• Суммарный окислительновосстановительный процесс, происходящий
в гальваническом элементе, выражается
следующим уравнением:
• Сu2+ + Zn0 → Сu0 + Zn2+

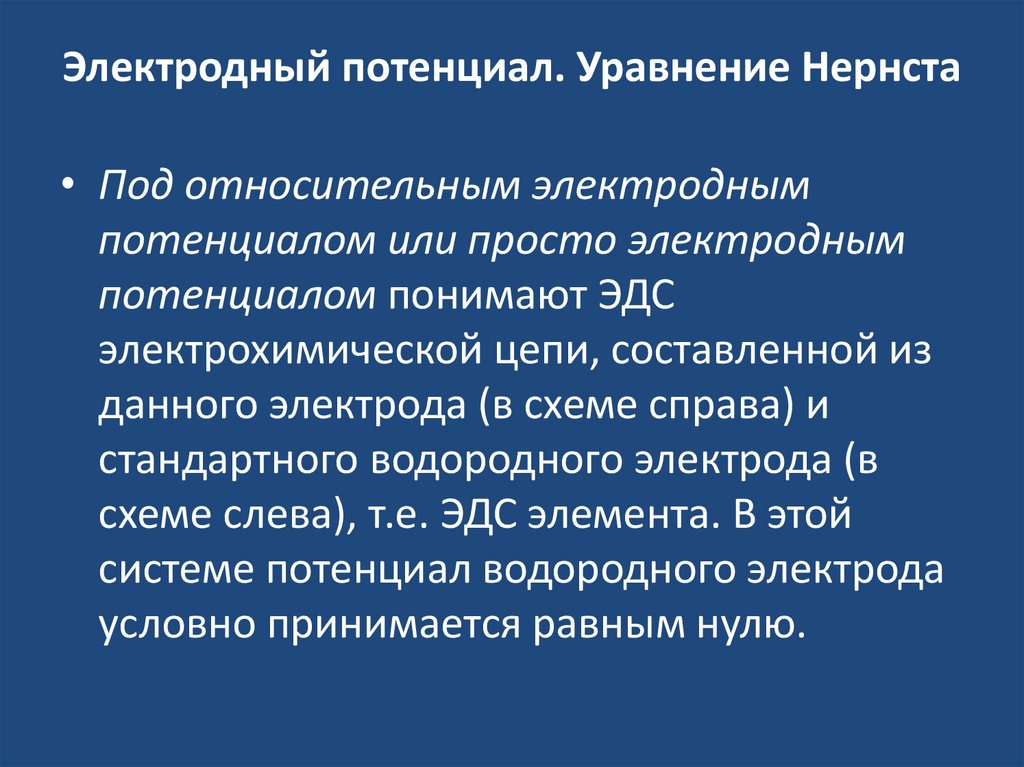

12. Электродный потенциал. Уравнение Нернста

• Под относительным электродным
потенциалом или просто электродным
потенциалом понимают ЭДС
электрохимической цепи, составленной из
данного электрода (в схеме справа) и
стандартного водородного электрода (в
схеме слева), т.е. ЭДС элемента. В этой
системе потенциал водородного электрода
условно принимается равным нулю.

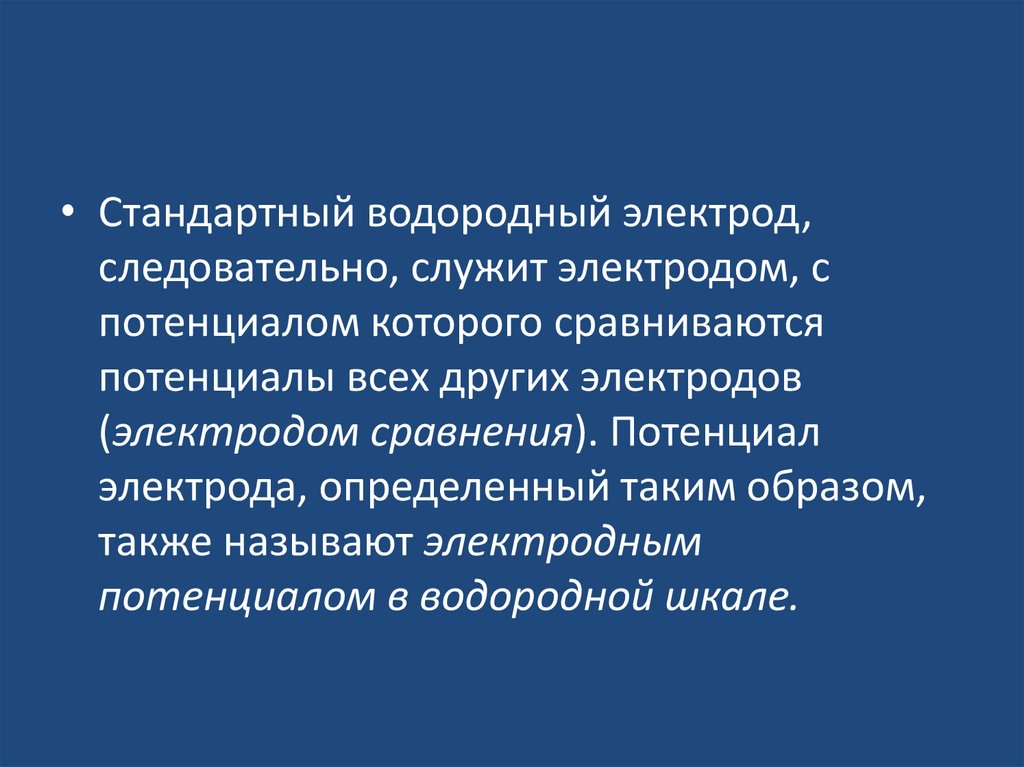

13.

• Стандартный водородный электрод,
следовательно, служит электродом, с
потенциалом которого сравниваются
потенциалы всех других электродов
(электродом сравнения). Потенциал
электрода, определенный таким образом,
также называют электродным
потенциалом в водородной шкале.

14.

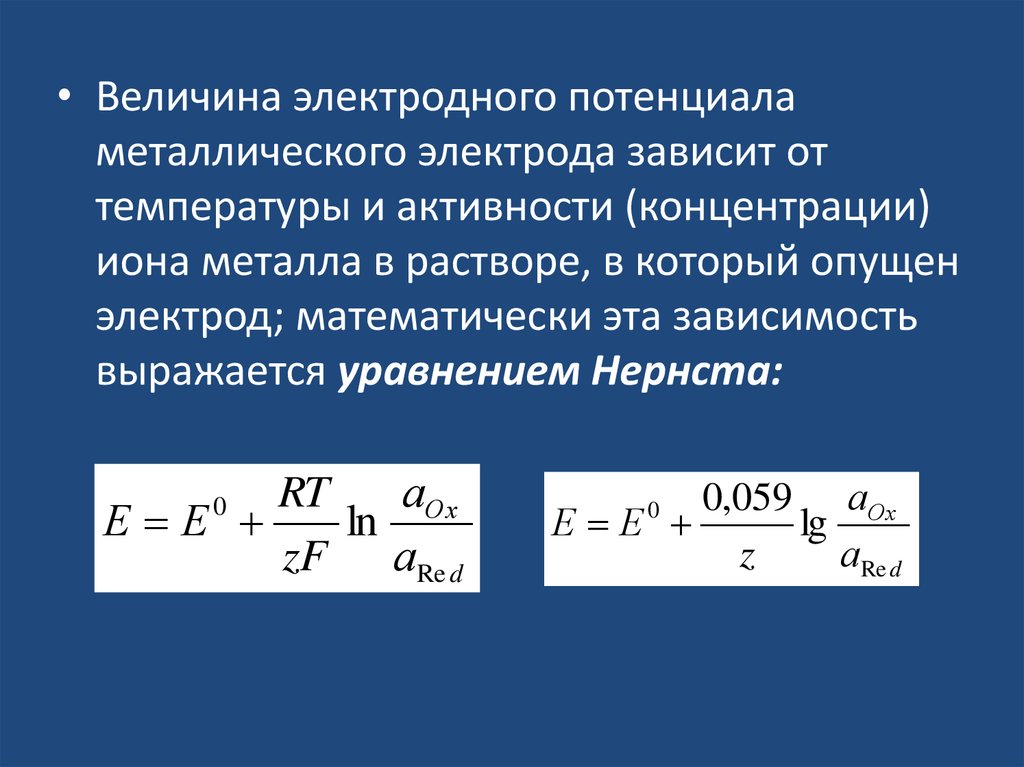

• Величина электродного потенциала
металлического электрода зависит от
температуры и активности (концентрации)
иона металла в растворе, в который опущен
электрод; математически эта зависимость
выражается уравнением Нернста:
аОх
RT
Е Е
ln
zF аRe d
0
0,059 аОх
Е Е
lg
z
аRe d
0

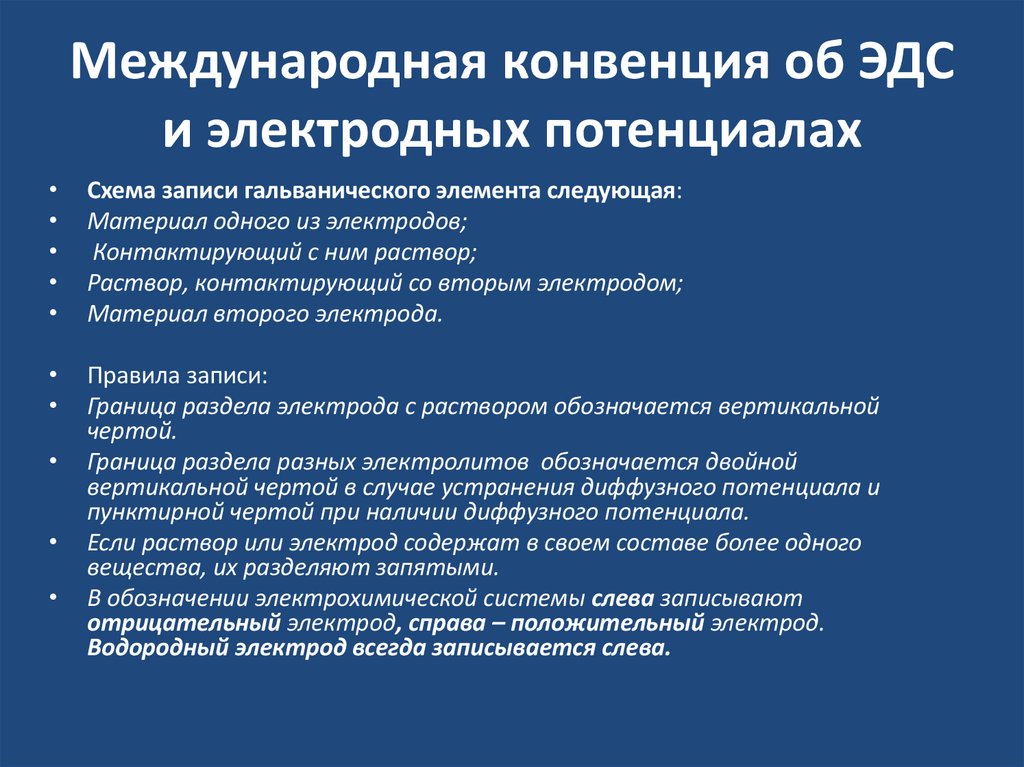

15. Международная конвенция об ЭДС и электродных потенциалах

Схема записи гальванического элемента следующая:
Материал одного из электродов;
Контактирующий с ним раствор;
Раствор, контактирующий со вторым электродом;
Материал второго электрода.
Правила записи:
Граница раздела электрода с раствором обозначается вертикальной
чертой.
Граница раздела разных электролитов обозначается двойной
вертикальной чертой в случае устранения диффузного потенциала и
пунктирной чертой при наличии диффузного потенциала.
Если раствор или электрод содержат в своем составе более одного
вещества, их разделяют запятыми.
В обозначении электрохимической системы слева записывают
отрицательный электрод, справа – положительный электрод.
Водородный электрод всегда записывается слева.

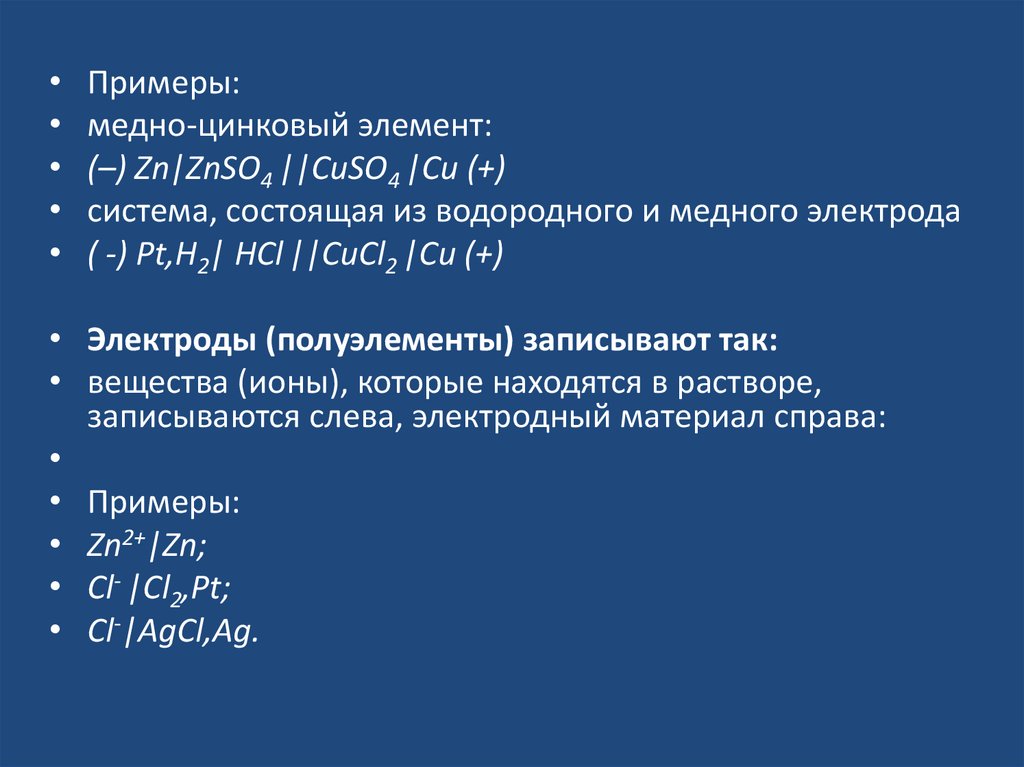

16.

Примеры:
медно-цинковый элемент:
(–) Zn|ZnSO4 ||CuSO4 |Cu (+)
система, состоящая из водородного и медного электрода
( -) Pt,H2| HСl ||CuCl2 |Cu (+)
• Электроды (полуэлементы) записывают так:
• вещества (ионы), которые находятся в растворе,
записываются слева, электродный материал справа:
• Примеры:
• Zn2+|Zn;
• Cl- |Cl2,Pt;
• Cl-|AgCl,Ag.

17.

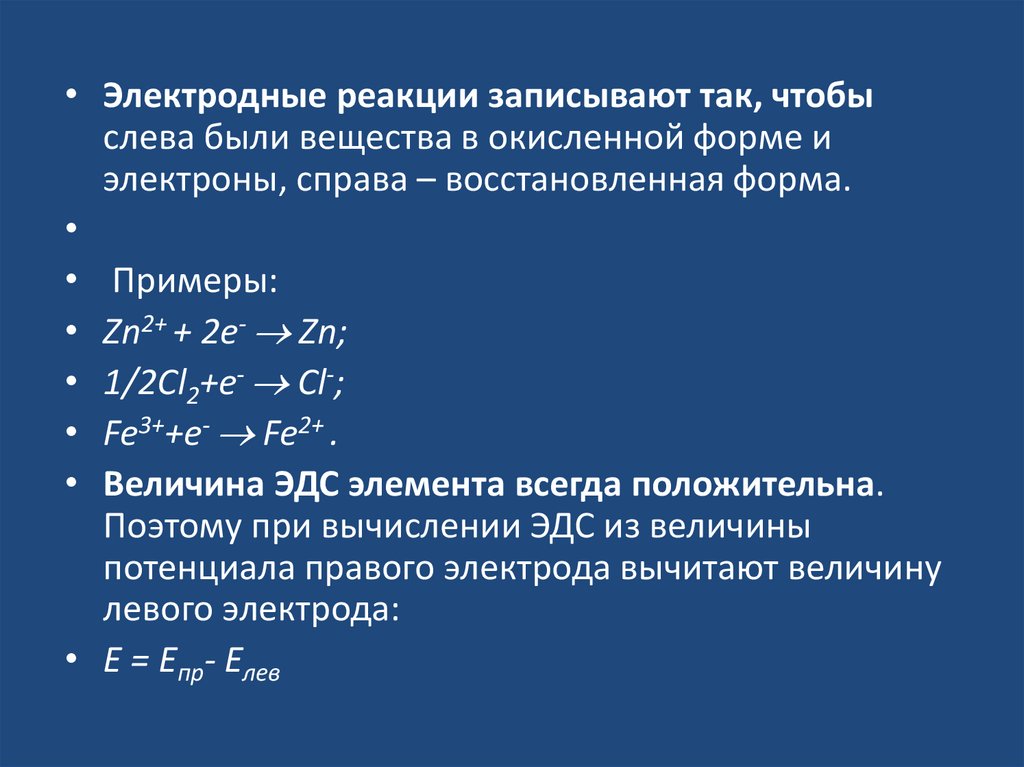

• Электродные реакции записывают так, чтобы
слева были вещества в окисленной форме и
электроны, справа – восстановленная форма.
• Примеры:
• Zn2+ + 2e- Zn;
• 1/2Cl2+e- Cl-;
• Fe3++e- Fe2+ .
• Величина ЭДС элемента всегда положительна.
Поэтому при вычислении ЭДС из величины
потенциала правого электрода вычитают величину
левого электрода:
• E = Епр- Елев

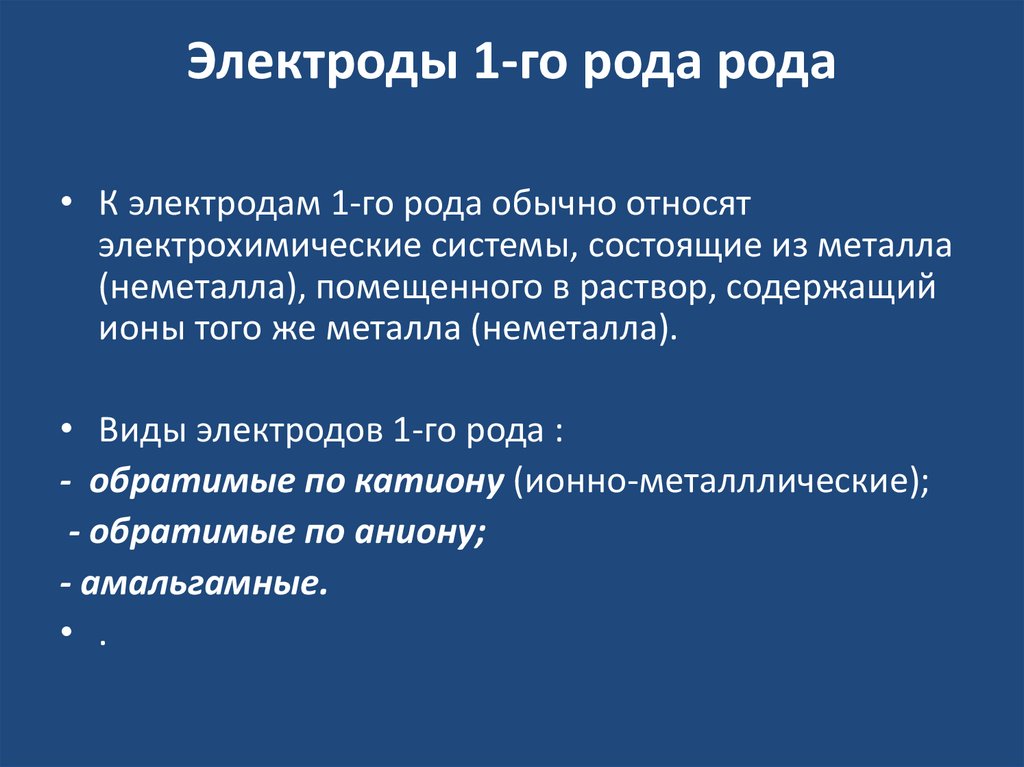

18. Электроды 1-го рода рода

• К электродам 1-го рода обычно относят
электрохимические системы, состоящие из металла
(неметалла), помещенного в раствор, содержащий
ионы того же металла (неметалла).
• Виды электродов 1-го рода :
- обратимые по катиону (ионно-металллические);
- обратимые по аниону;
- амальгамные.
• .

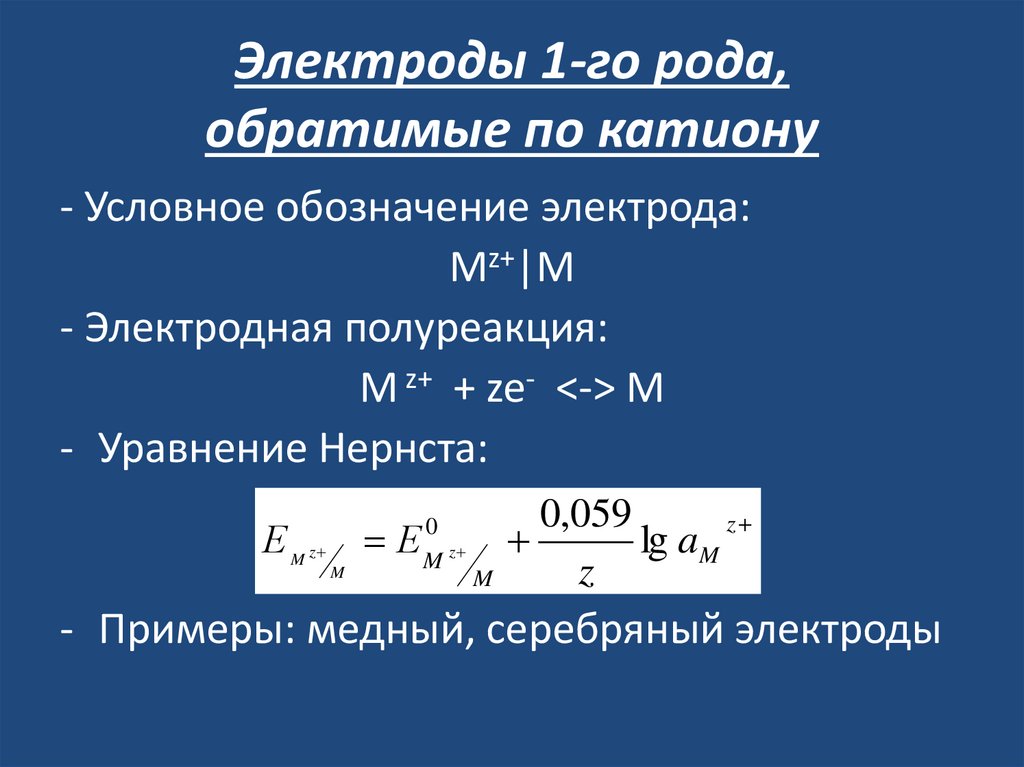

19. Электроды 1-го рода, обратимые по катиону

- Условное обозначение электрода:
Mz+|M
- Электродная полуреакция:
M z+ + ze- <-> M
- Уравнение Нернста:
Е M z Е
M
0
M z
0,059
z
lg aM
z
M
- Примеры: медный, серебряный электроды

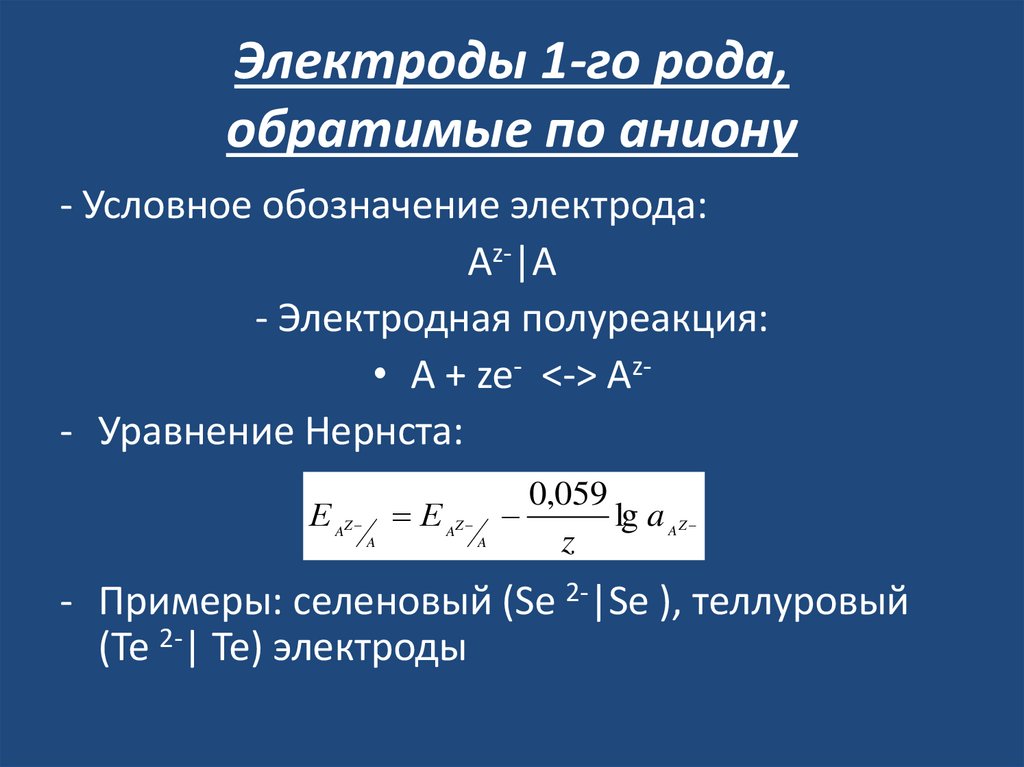

20. Электроды 1-го рода, обратимые по аниону

- Условное обозначение электрода:
Az-|A
- Электродная полуреакция:
• A + ze- <-> Az- Уравнение Нернста:
0,059
Е AZ Е AZ
lg a A Z
A
A
z
- Примеры: селеновый (Se 2-|Se ), теллуровый
(Te 2-| Te) электроды

21. Амальгамные электроды

- Условное обозначение электрода:
Mz+|M(Hg)
- Электродная полуреакция:
• M z+ + ze- <-> M (Hg)
- Уравнение Нернста:
z
0,059 aM
Е M z
ЕM0 z
lg
M ( Hg )
z
aM ( Hg )
M ( Hg )
- Примеры: кадмиевый амальгамный электрод:
Сd 2+ |Cd(Hg).

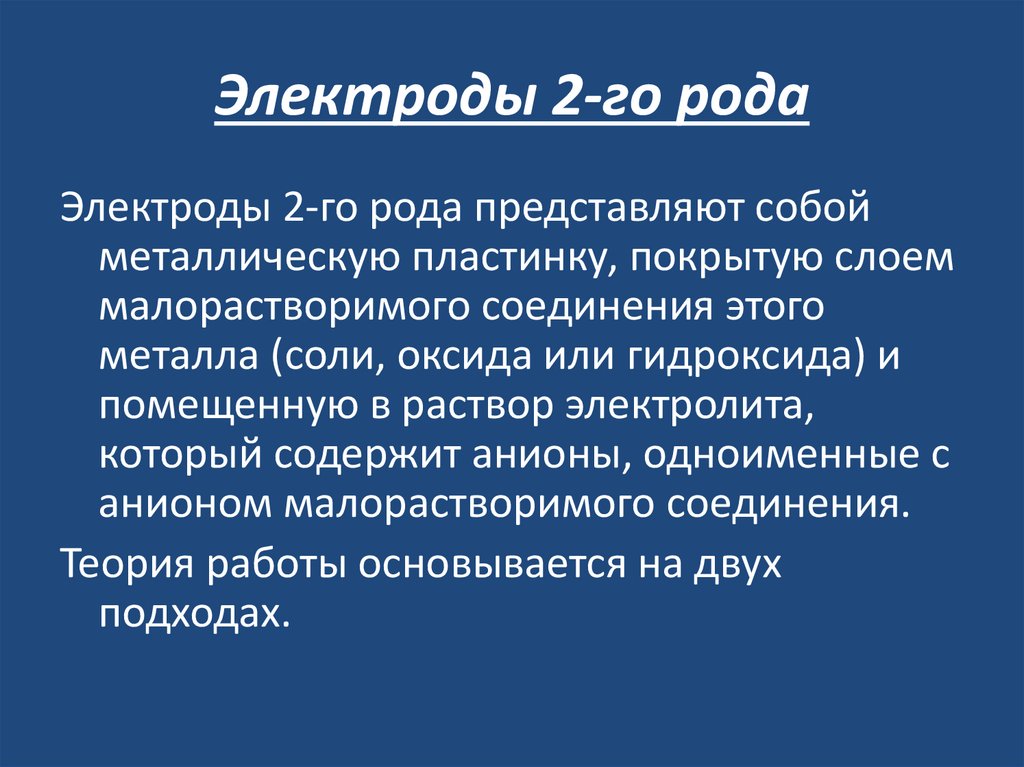

22. Электроды 2-го рода

Электроды 2-го рода представляют собой
металлическую пластинку, покрытую слоем
малорастворимого соединения этого
металла (соли, оксида или гидроксида) и
помещенную в раствор электролита,
который содержит анионы, одноименные с
анионом малорастворимого соединения.
Теория работы основывается на двух
подходах.

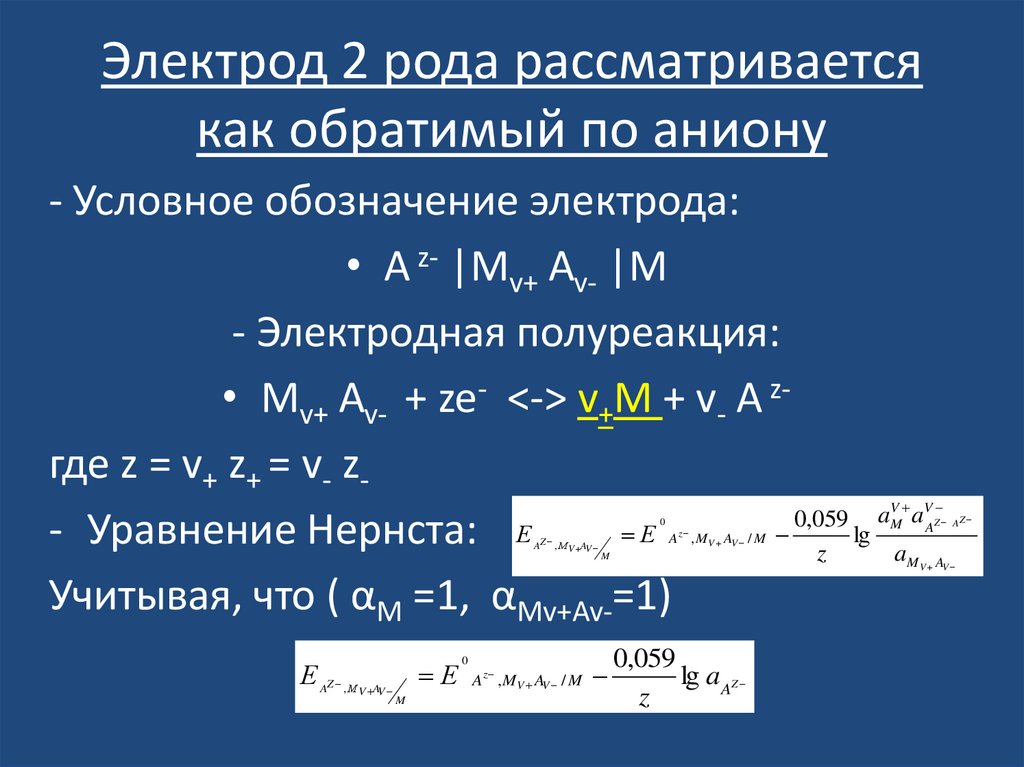

23. Электрод 2 рода рассматривается как обратимый по аниону

- Условное обозначение электрода:
• A z- |Mv+ Av- |M
- Электродная полуреакция:
• Mv+ Av- + ze- <-> v+M + v- A zгде z = v+ z+ = v- z0,059 a a
Е
lg
- Уравнение Нернста: Е
z
a
Учитывая, что ( αM =1, αMv+Av-=1)
0
AZ , М V AV
M
Е AZ , МV AV Е Az ,MV AV / M
0
M
A z , M V AV / M
V
M
V
Z
AZ A
M V AV
0,059
lg a AZ
z

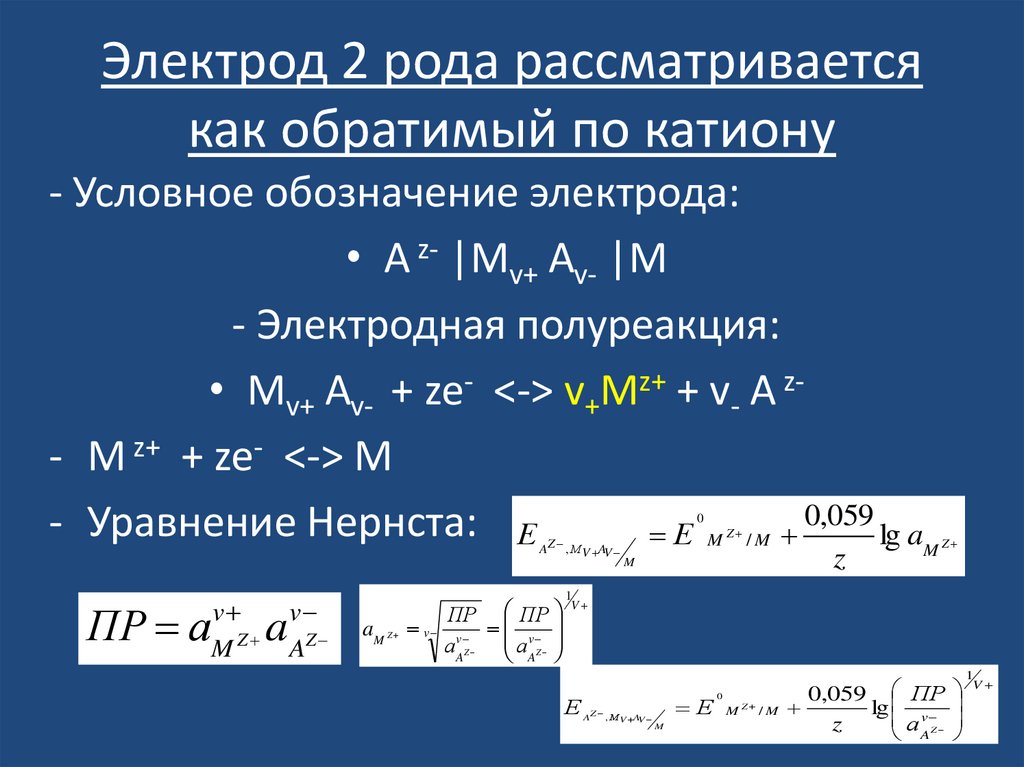

24. Электрод 2 рода рассматривается как обратимый по катиону

- Условное обозначение электрода:
• A z- |Mv+ Av- |M
- Электродная полуреакция:
• Mv+ Av- + ze- <-> v+Mz+ + v- A z- M z+ + ze- <-> M
0,059
- Уравнение Нернста: Е
Е
lg a
0
AZ , М V AV
v
M Z
ПР а
a
v
AZ
M Z / M
M
z
M Z
1
V
ПР ПР
aM Z v v v
а AZ а AZ
1
ПР V
0
,
059
Е AZ , М V AV Е M Z / M
lg v
а Z
M
z
A
0

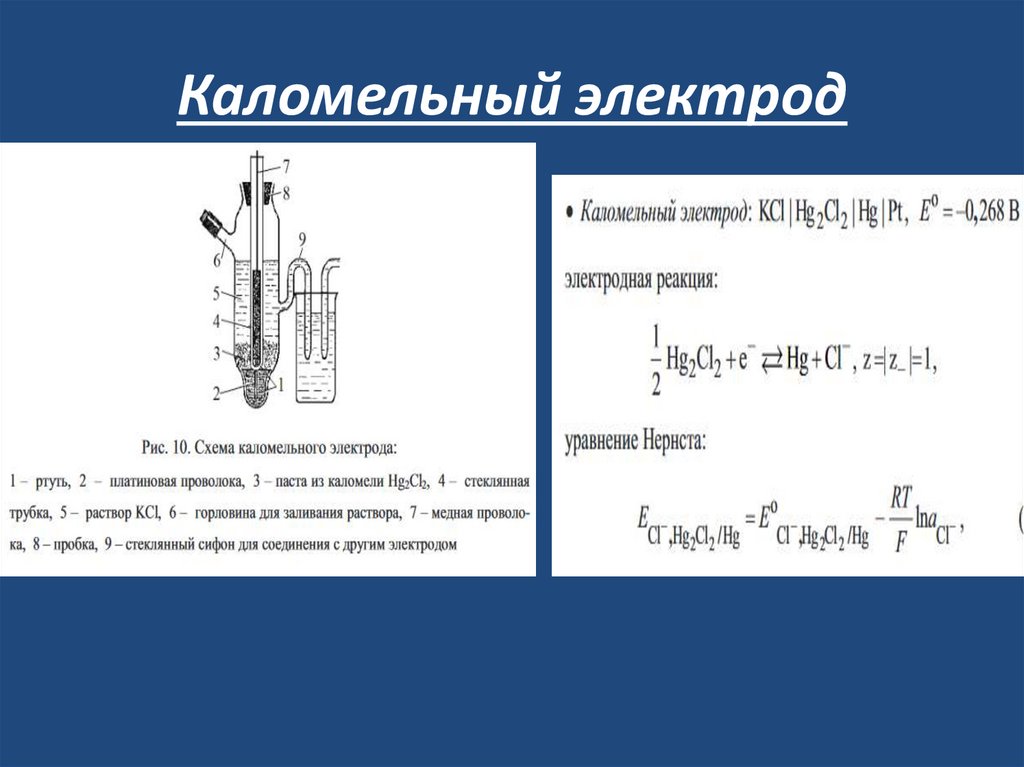

25. Каломельный электрод

26. Каломельный электрод

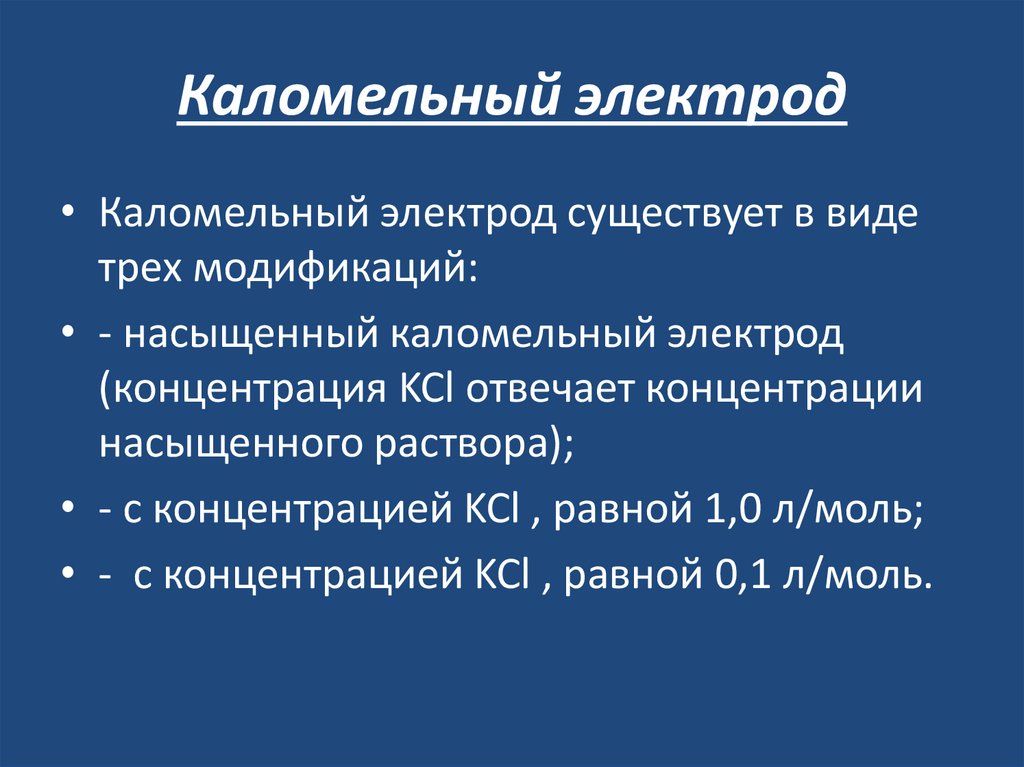

• Каломельный электрод существует в виде
трех модификаций:
• - насыщенный каломельный электрод
(концентрация KCl отвечает концентрации
насыщенного раствора);
• - с концентрацией KCl , равной 1,0 л/моль;
• - с концентрацией KCl , равной 0,1 л/моль.

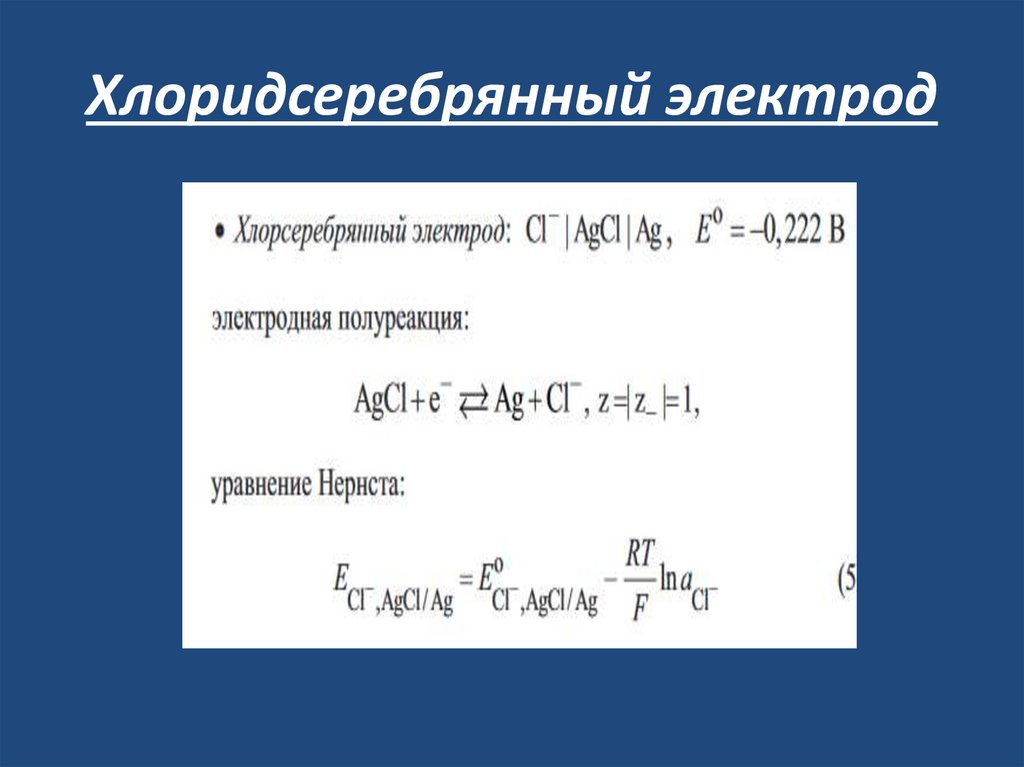

27. Хлоридсеребрянный электрод

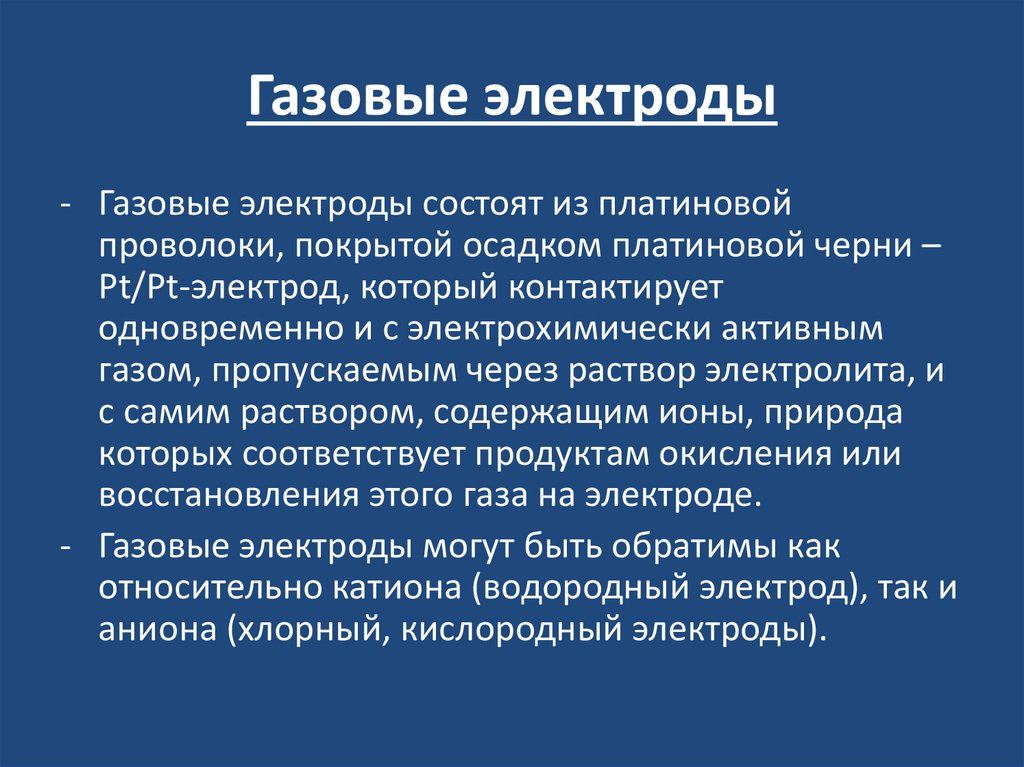

28. Газовые электроды

- Газовые электроды состоят из платиновой
проволоки, покрытой осадком платиновой черни –
Pt/Pt-электрод, который контактирует
одновременно и с электрохимически активным
газом, пропускаемым через раствор электролита, и
с самим раствором, содержащим ионы, природа
которых соответствует продуктам окисления или
восстановления этого газа на электроде.
- Газовые электроды могут быть обратимы как
относительно катиона (водородный электрод), так и
аниона (хлорный, кислородный электроды).

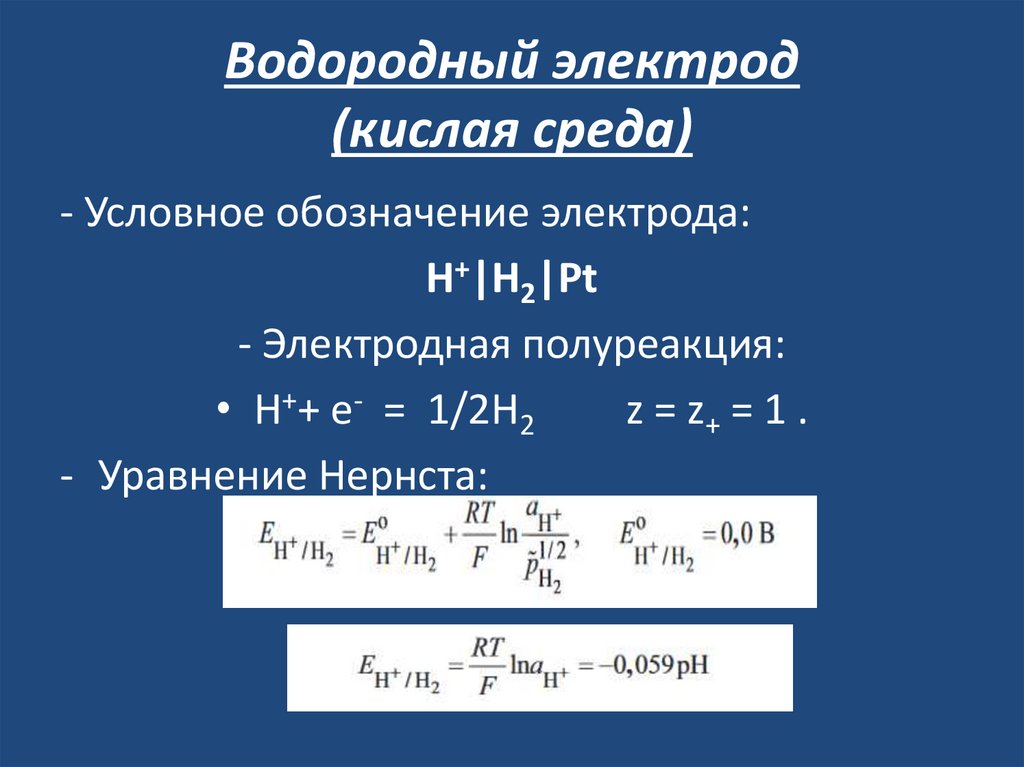

29. Водородный электрод (кислая среда)

- Условное обозначение электрода:
Н+|Н2|Рt
- Электродная полуреакция:
• H++ e- = 1/2H2
z = z+ = 1 .
- Уравнение Нернста:

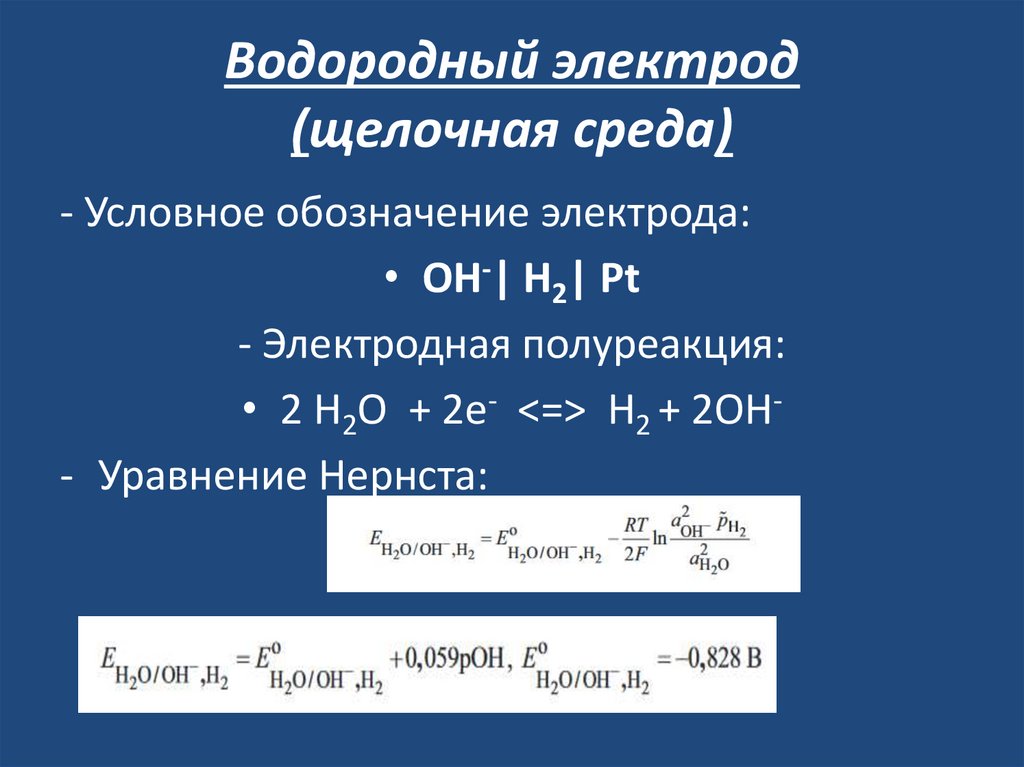

30. Водородный электрод (щелочная среда)

- Условное обозначение электрода:
• OH-| H2| Pt
- Электродная полуреакция:
• 2 H2O + 2e- <=> H2 + 2OH- Уравнение Нернста:

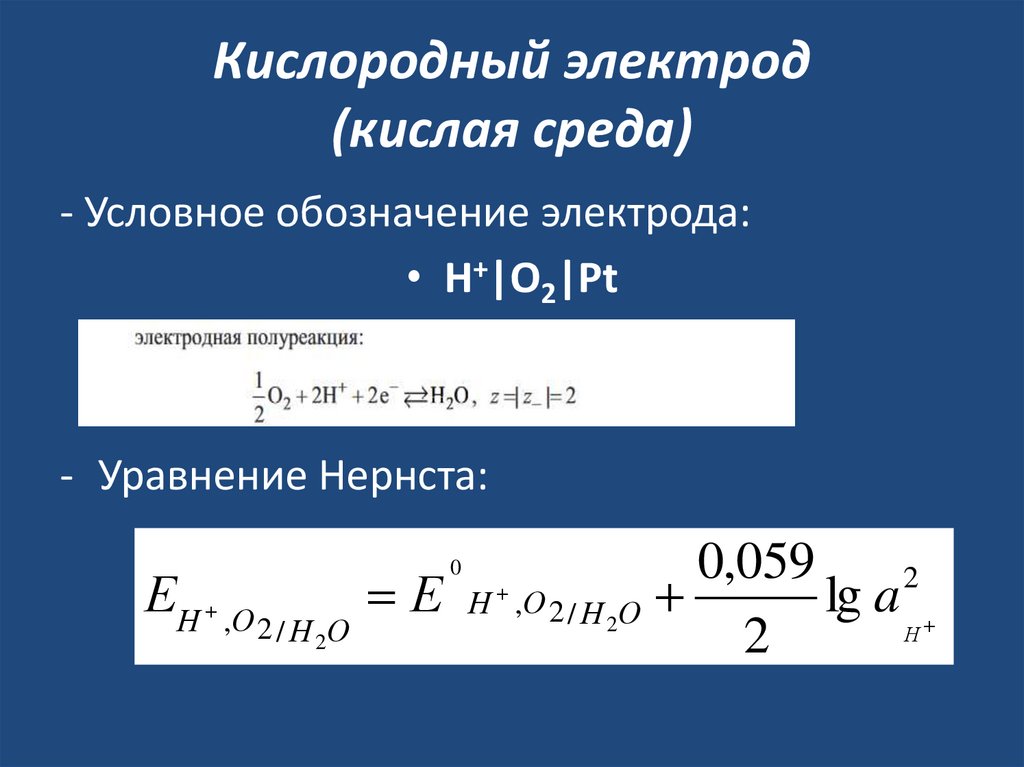

31. Кислородный электрод (кислая среда)

- Условное обозначение электрода:
• Н+|О2|Рt
- Электродная полуреакция:
- Уравнение Нернста:
0
,
059
2
Е Н ,О
Е Н ,О 2 / Н 2 О
lg a
2 / Н 2О
Н
2
0

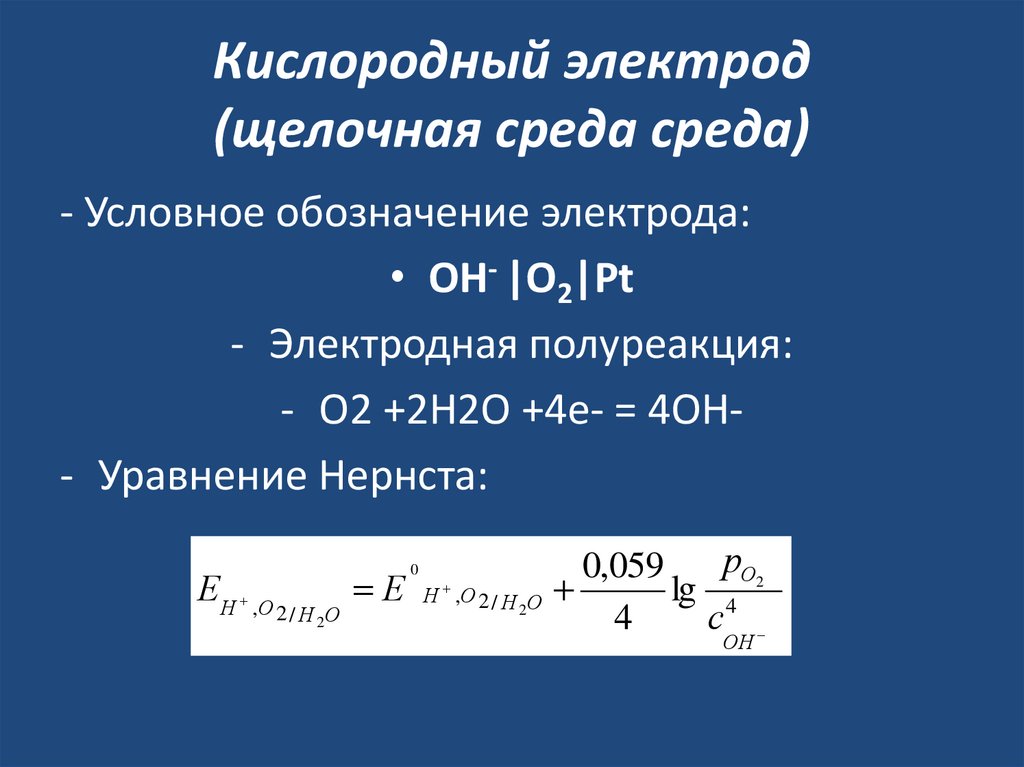

32. Кислородный электрод (щелочная среда среда)

- Условное обозначение электрода:
• OH- |О2|Рt
- Электродная полуреакция:
- О2 +2Н2О +4е- = 4ОН- Уравнение Нернста:
рО2
0
,
059
Е Н ,О
Е Н ,О 2 / Н 2 О
lg 4
2 / Н 2О
4
с
0
ОН

33. Окислительно-восстановительные электроды

- Окислительно-восстановительные электроды (или
редокс-электроды) -группа электродов, которые
представляют собой инертный проводящий
материал (Pt, Ti, C), погруженный в раствор,
содержащий окисленную и восстановленную форму
одного и того же элемента (Ox, Red | Pt )
- . Ox + ze- <=> Red
0,059 а
ЕOx/Red Е Ox/Red
0
z
lg
Ox
аRed
- Особенность этого типа электродов состоит в том,
что металл электрода не претерпевает
химических превращений в электрохимическом
процессе на электроде, а лишь является
передатчиком электронов между окислителем и
восстановителем.

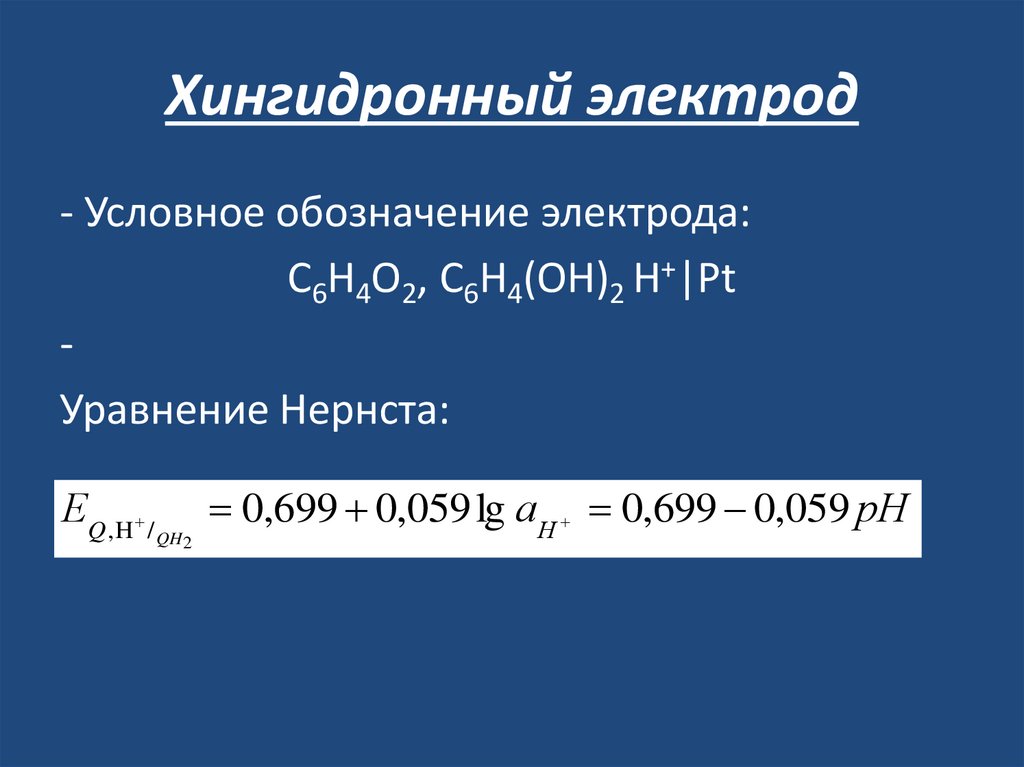

34. Хингидронный электрод

- Условное обозначение электрода:
C6H4O2, C6H4(OH)2 H+|Pt
Уравнение Нернста:
ЕQ ,H /
QH 2
0,699 0,059 lg аН 0,699 0,059 рН

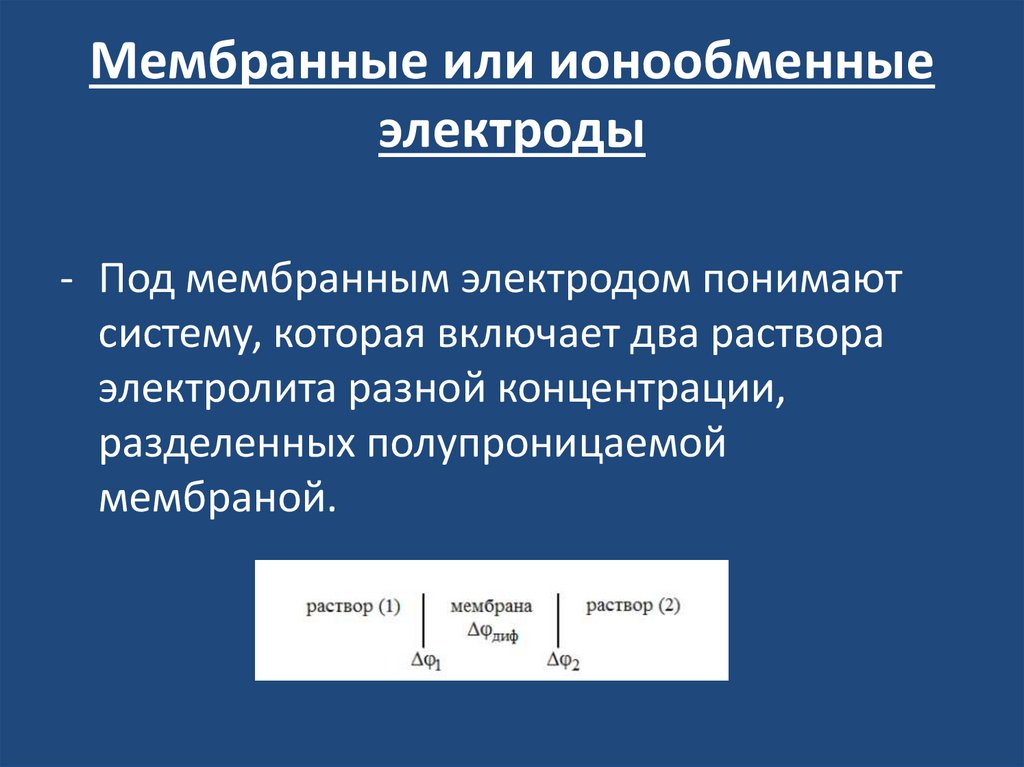

35. Мембранные или ионообменные электроды

- Под мембранным электродом понимают
систему, которая включает два раствора
электролита разной концентрации,
разделенных полупроницаемой
мембраной.

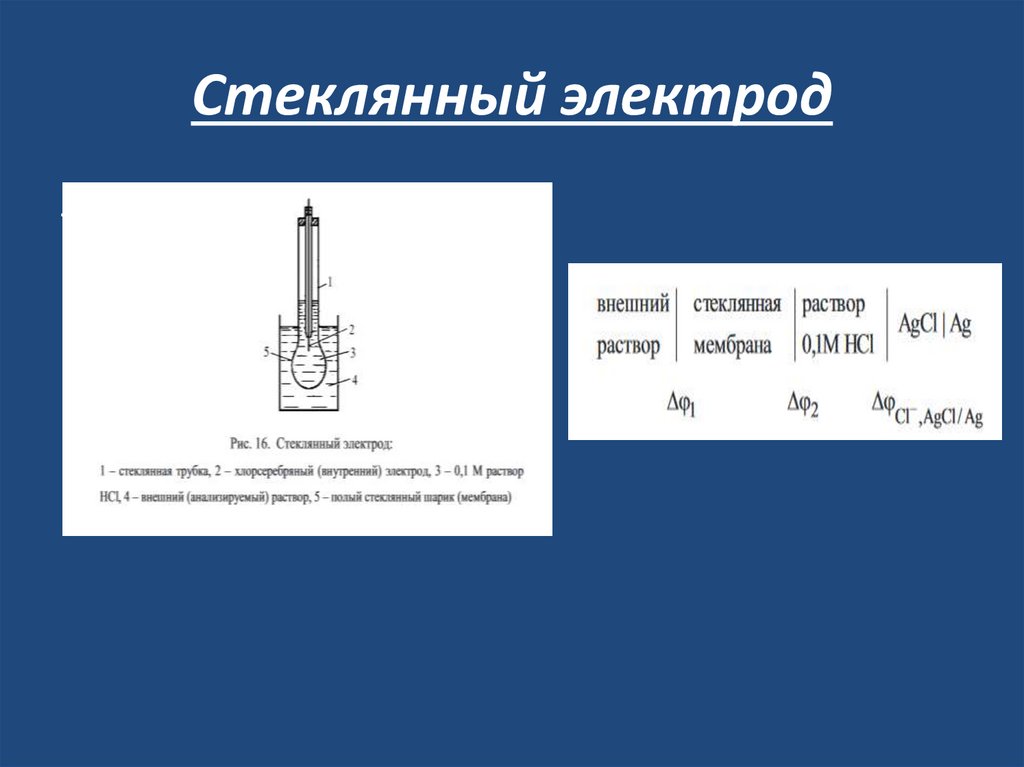

36. Стеклянный электрод

-

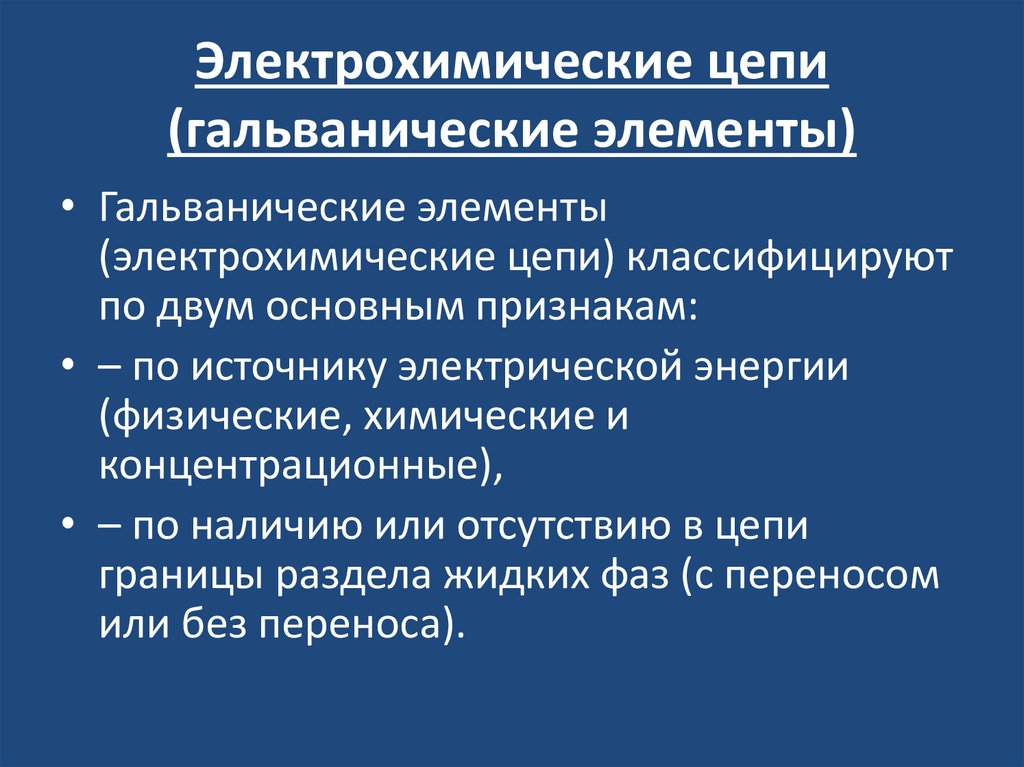

37. Электрохимические цепи (гальванические элементы)

• Гальванические элементы
(электрохимические цепи) классифицируют
по двум основным признакам:
• – по источнику электрической энергии
(физические, химические и
концентрационные),
• – по наличию или отсутствию в цепи
границы раздела жидких фаз (с переносом
или без переноса).

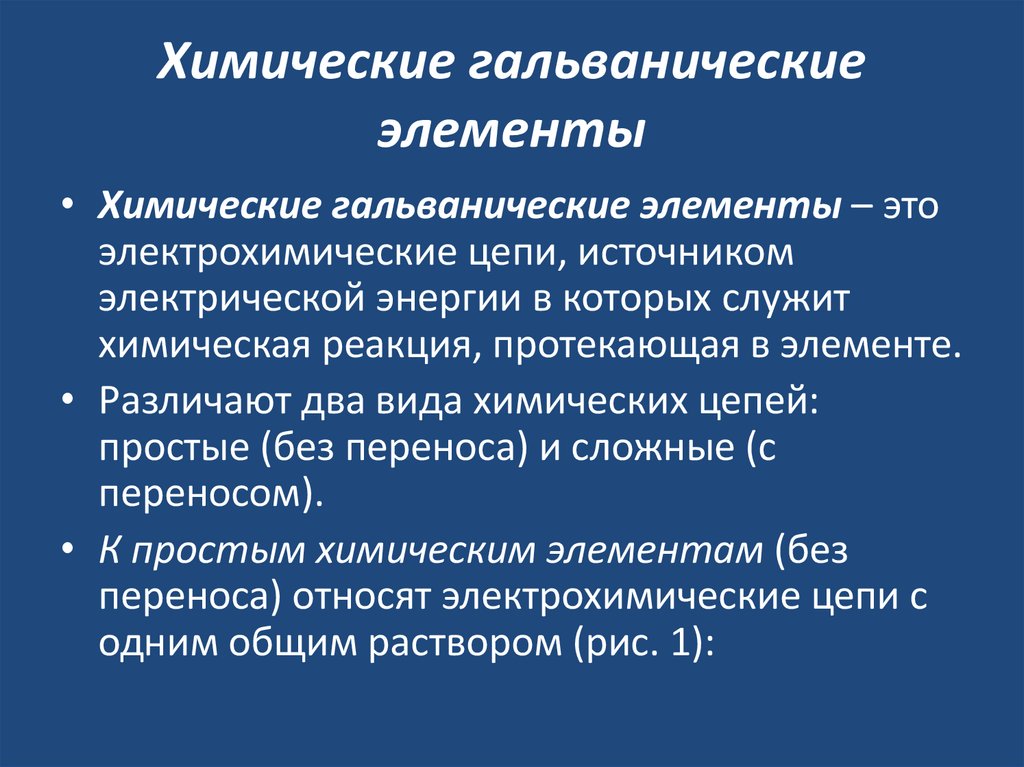

38. Химические гальванические элементы

• Химические гальванические элементы – это
электрохимические цепи, источником
электрической энергии в которых служит
химическая реакция, протекающая в элементе.
• Различают два вида химических цепей:
простые (без переноса) и сложные (с
переносом).
• К простым химическим элементам (без
переноса) относят электрохимические цепи с

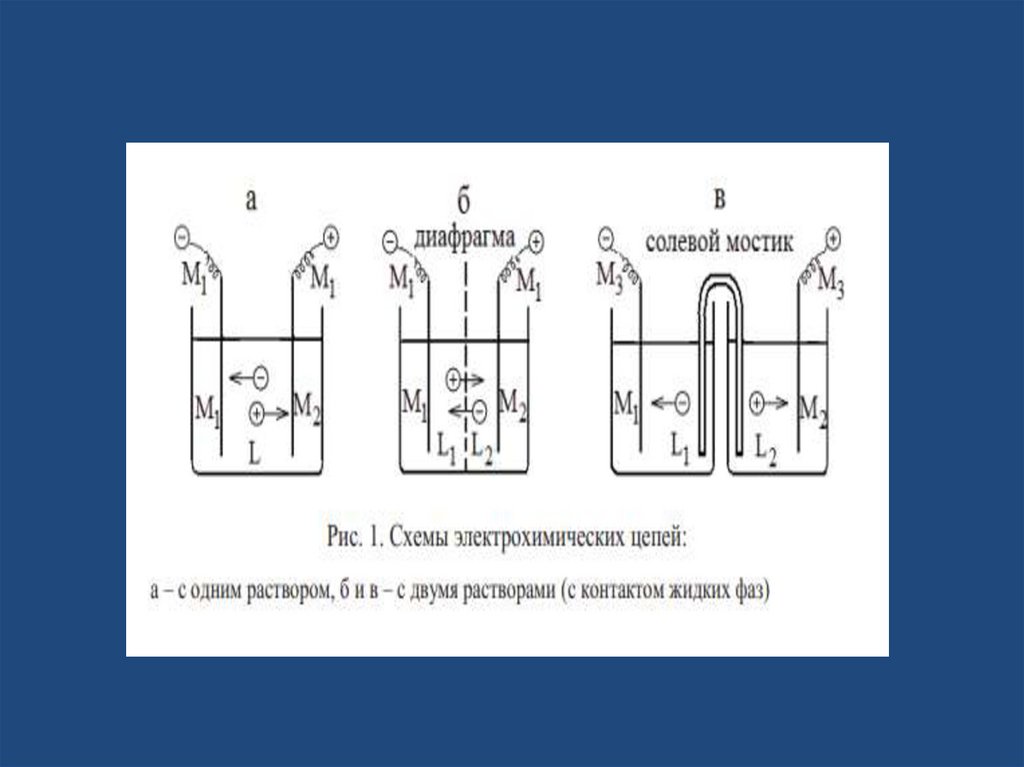

одним общим раствором (рис. 1):

39.

40.

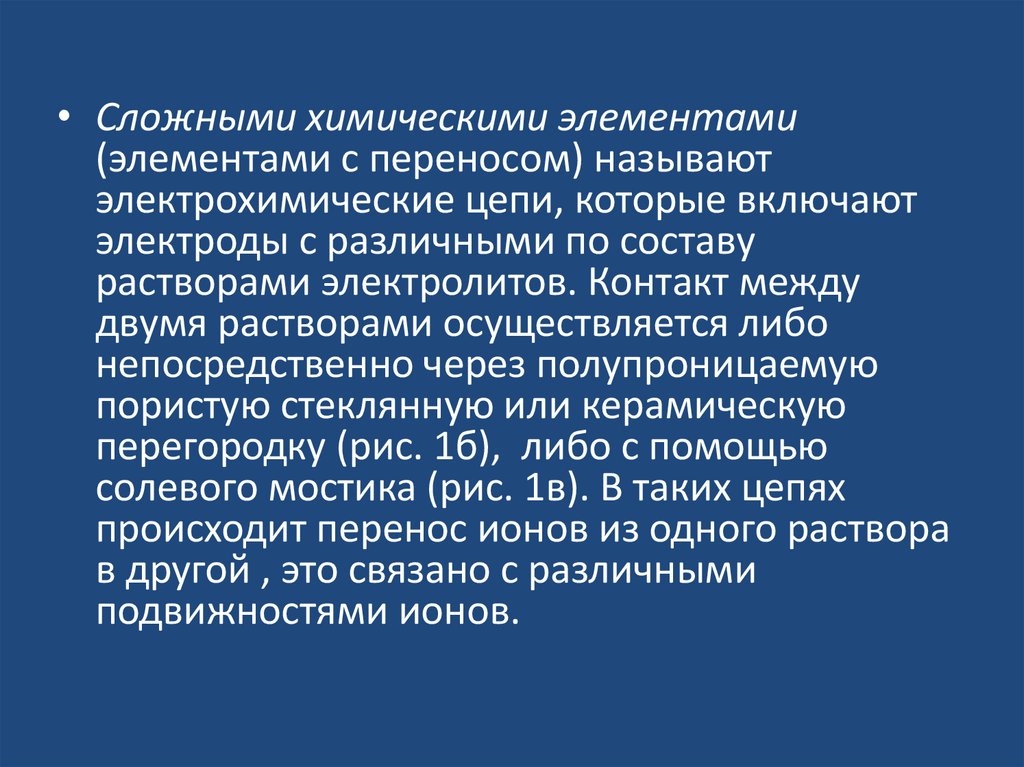

• Сложными химическими элементами
(элементами с переносом) называют
электрохимические цепи, которые включают
электроды с различными по составу
растворами электролитов. Контакт между
двумя растворами осуществляется либо
непосредственно через полупроницаемую
пористую стеклянную или керамическую
перегородку (рис. 1б), либо с помощью
солевого мостика (рис. 1в). В таких цепях
происходит перенос ионов из одного раствора
в другой , это связано с различными
подвижностями ионов.

41.

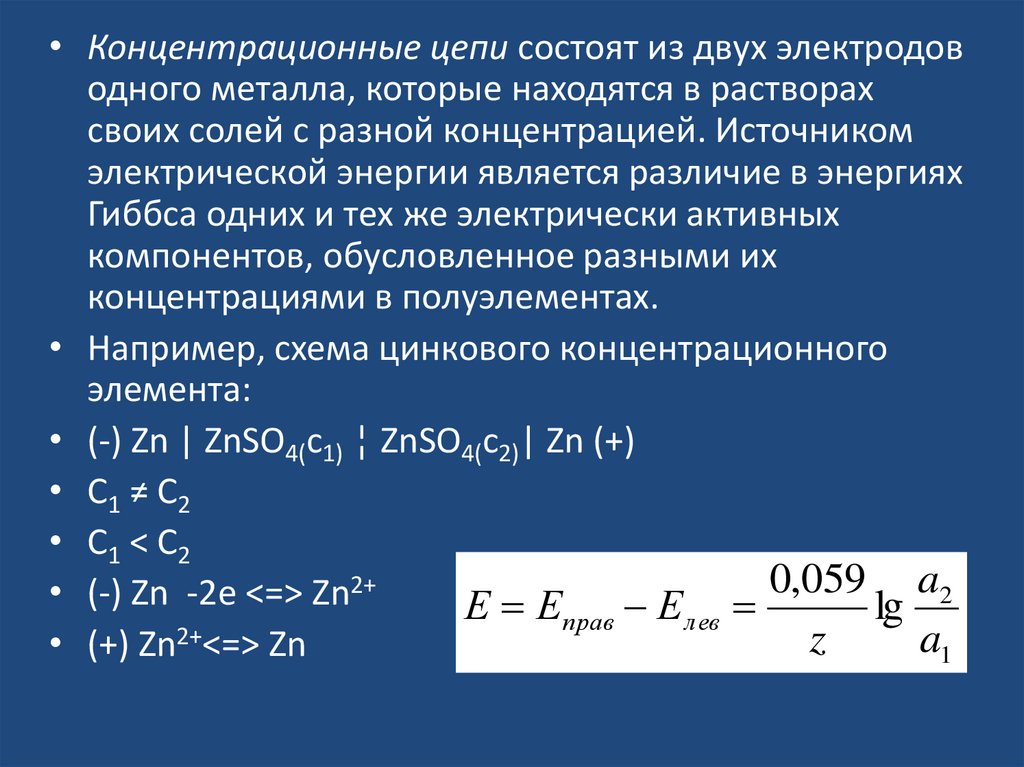

• Концентрационные цепи состоят из двух электродов
одного металла, которые находятся в растворах
своих солей с разной концентрацией. Источником
электрической энергии является различие в энергиях
Гиббса одних и тех же электрически активных
компонентов, обусловленное разными их
концентрациями в полуэлементах.
• Например, схема цинкового концентрационного
элемента:
• (-) Zn | ZnSO4(c1) ¦ ZnSO4(c2)| Zn (+)
• С1 ≠ С2
• С1 < С 2
0,059 a2
• (-) Zn -2е <=> Zn2+
Е Еправ Е лев
lg
z
a1
• (+) Zn2+<=> Zn

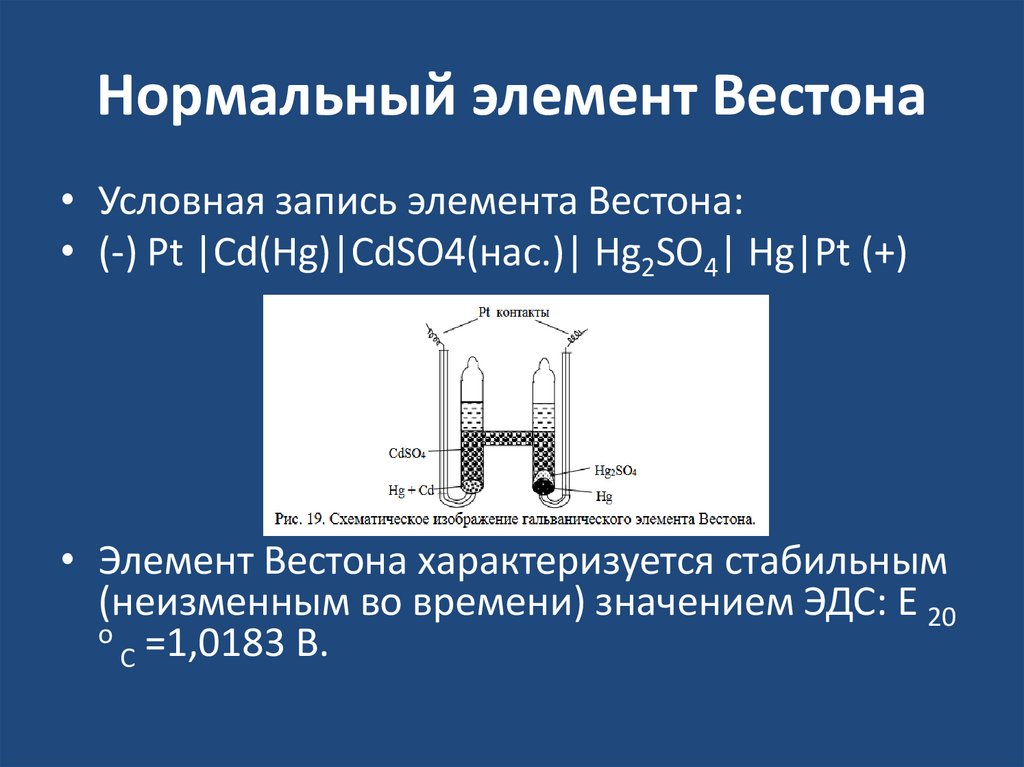

42. Нормальный элемент Вестона

• Условная запись элемента Вестона:
• (-) Pt |Cd(Hg)|CdSO4(нас.)| Hg2SO4| Hg|Pt (+)
• Элемент Вестона характеризуется стабильным
(неизменным во времени) значением ЭДС: E 20
o =1,0183 B.
C
