Преза (1)

1.

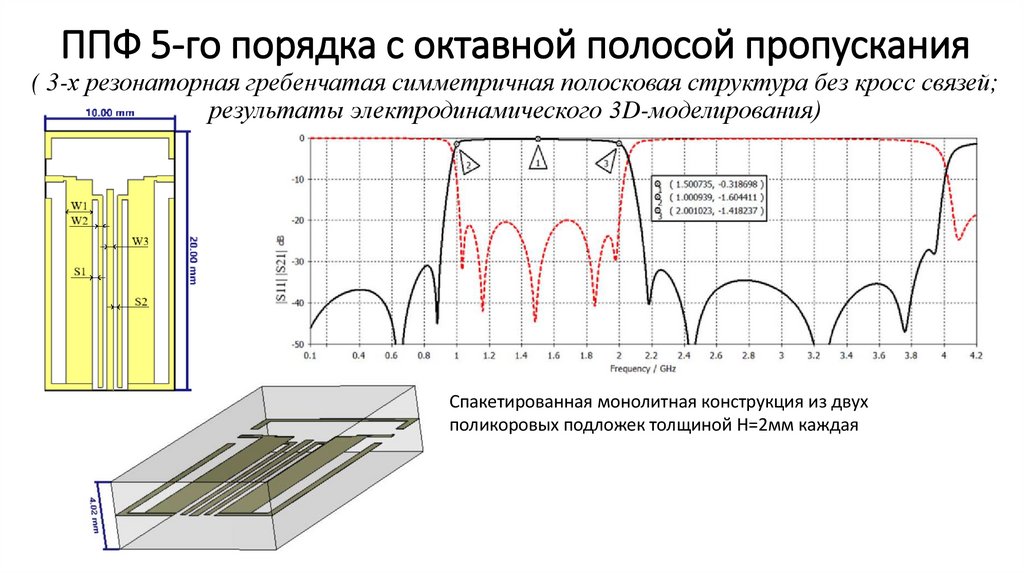

2. ППФ 5-го порядка с октавной полосой пропускания ( 3-х резонаторная гребенчатая симметричная полосковая структура без кросс

связей;
результаты электродинамического 3D-моделирования)
Спакетированная монолитная конструкция из двух
поликоровых подложек толщиной H=2мм каждая

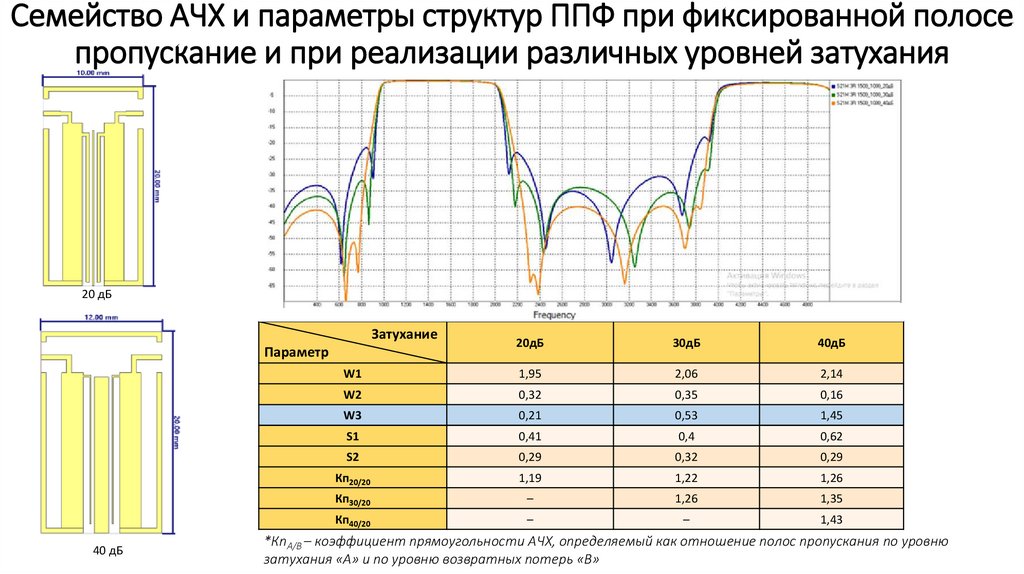

3. Семейство АЧХ и параметры структур ППФ при фиксированной полосе пропускание и при реализации различных уровней затухания

20 дБ
Затухание
20дБ
30дБ
40дБ
W1
1,95
2,06
2,14
W2
0,32
0,35
0,16
W3
0,21
0,53
1,45
S1
0,41
0,4
0,62
S2
0,29
0,32
0,29
Кп20/20
1,19
1,22
1,26
Кп30/20
–
1,26
1,35
Кп40/20
–
–
1,43
Параметр
40 дБ
*КпА/В – коэффициент прямоугольности АЧХ, определяемый как отношение полос пропускания по уровню
затухания «А» и по уровню возвратных потерь «В»

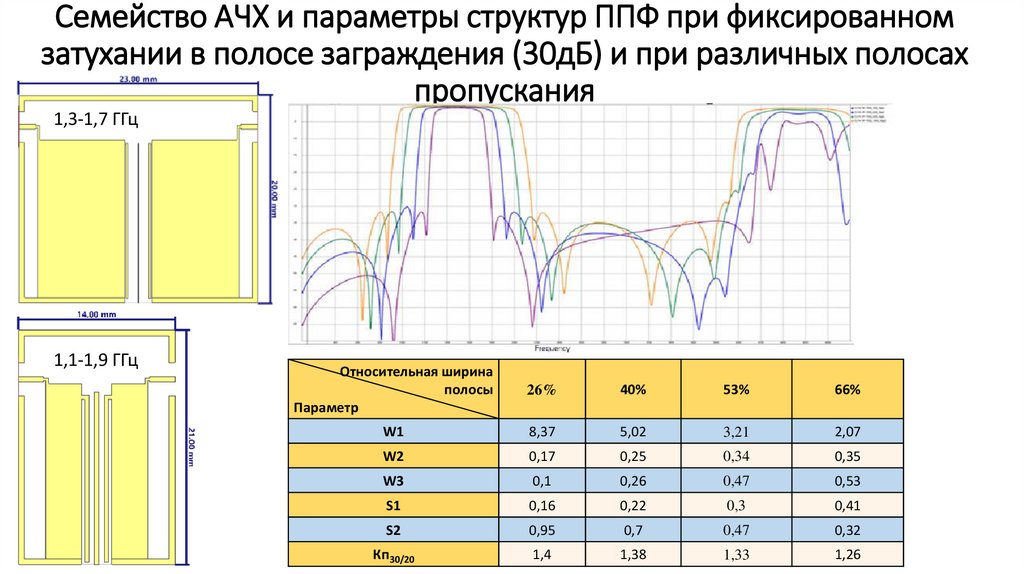

4. Семейство АЧХ и параметры структур ППФ при фиксированном затухании в полосе заграждения (30дБ) и при различных полосах

пропускания
1,3-1,7 ГГц
1,1-1,9 ГГц
Относительная ширина
полосы
Параметр
26%
40%
53%
66%
W1
8,37
5,02
3,21
2,07
W2
0,17
0,25
0,34
0,35
W3
0,1
0,26
0,47
0,53
S1
0,16
0,22
0,3
0,41
S2
0,95
0,7
0,47
0,32
Кп30/20
1,4
1,38
1,33
1,26
