1. Архитектура зданий и сооружений

АРХИТЕКТУРА ЗДАНИЙ
И СООРУЖЕНИЙ
ЛЕКЦИЯ 15
ТЕМА. СВЕТОПРОЗРАЧНЫЕ ПОКРЫТИЯ И ФОНАРИ ОБЩЕСТВЕННЫХ
ЗДАНИЙ

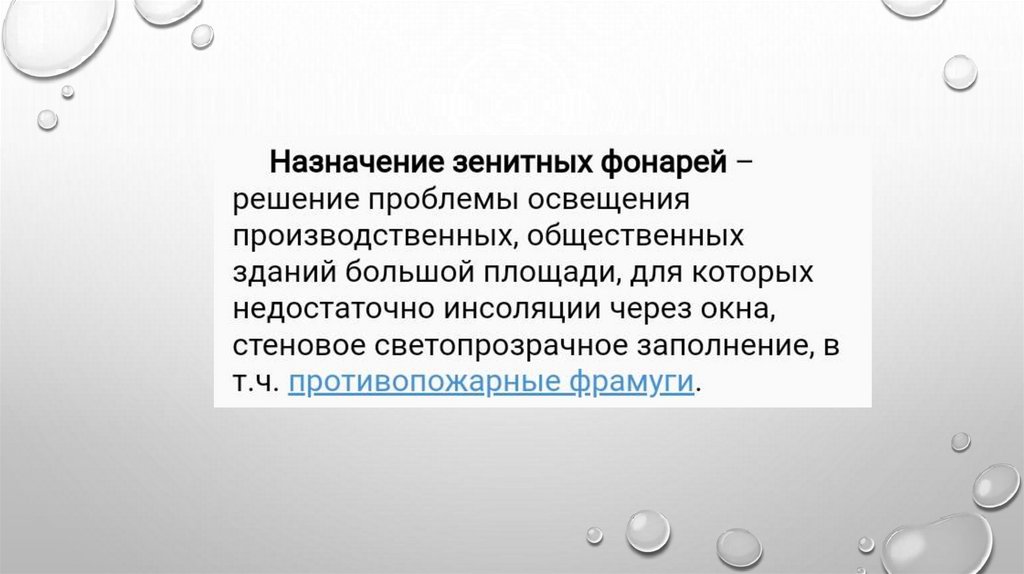

2.

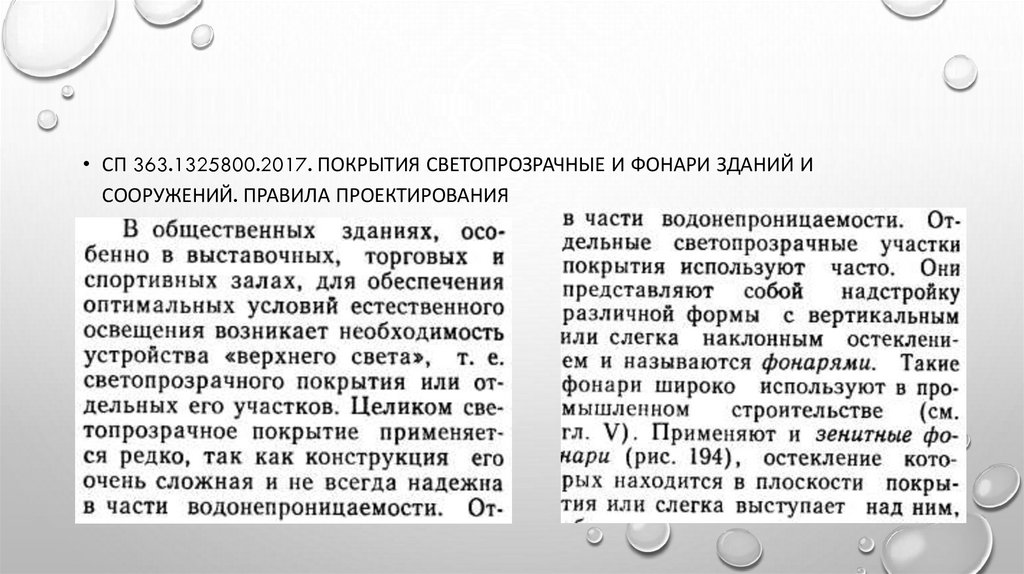

• СП 363.1325800.2017. ПОКРЫТИЯ СВЕТОПРОЗРАЧНЫЕ И ФОНАРИ ЗДАНИЙ И
СООРУЖЕНИЙ. ПРАВИЛА ПРОЕКТИРОВАНИЯ

3.

4.

Дымоудаление
Естественная
вентиляция

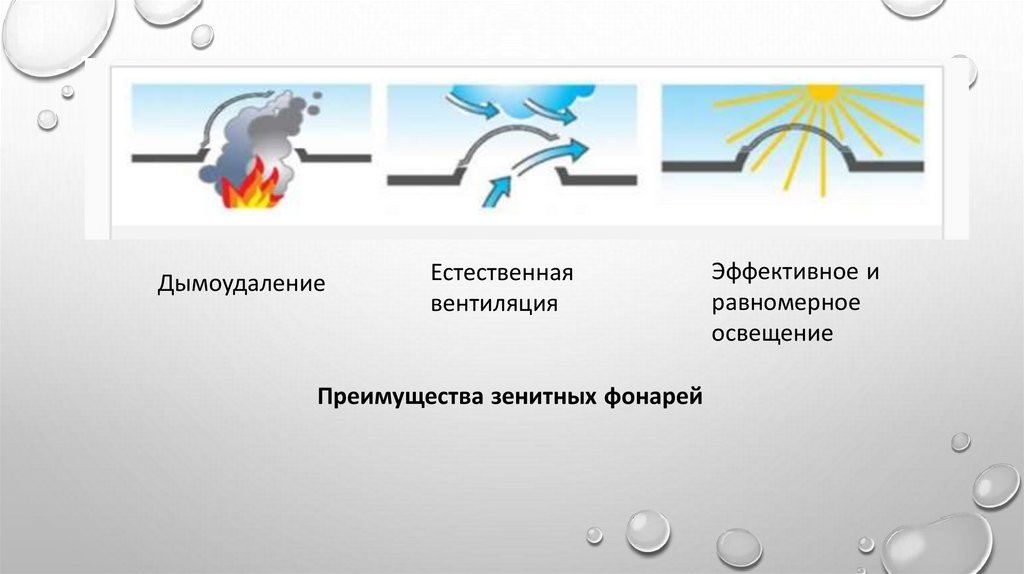

Преимущества зенитных фонарей
Эффективное и
равномерное
освещение

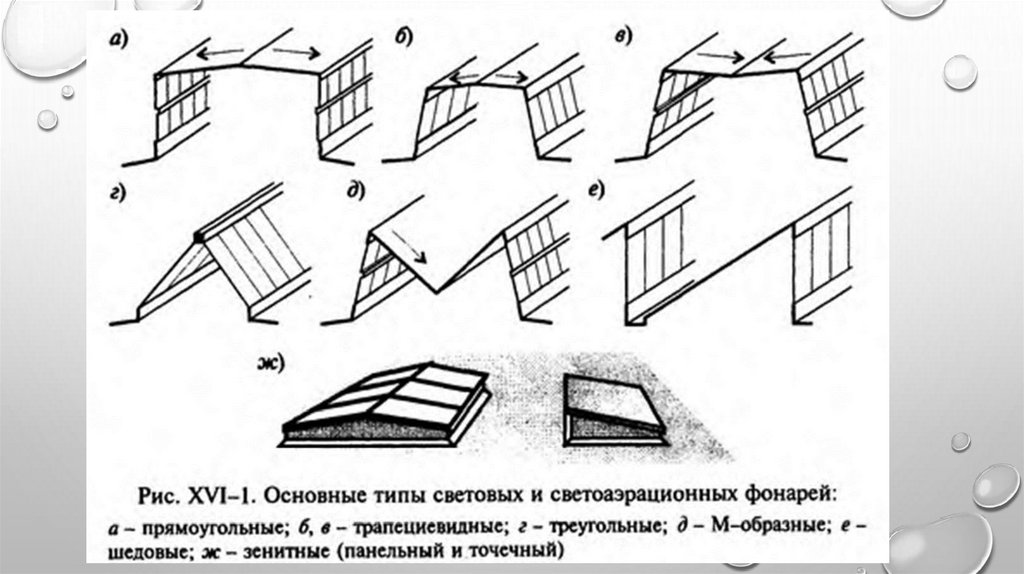

5.

6.

7.

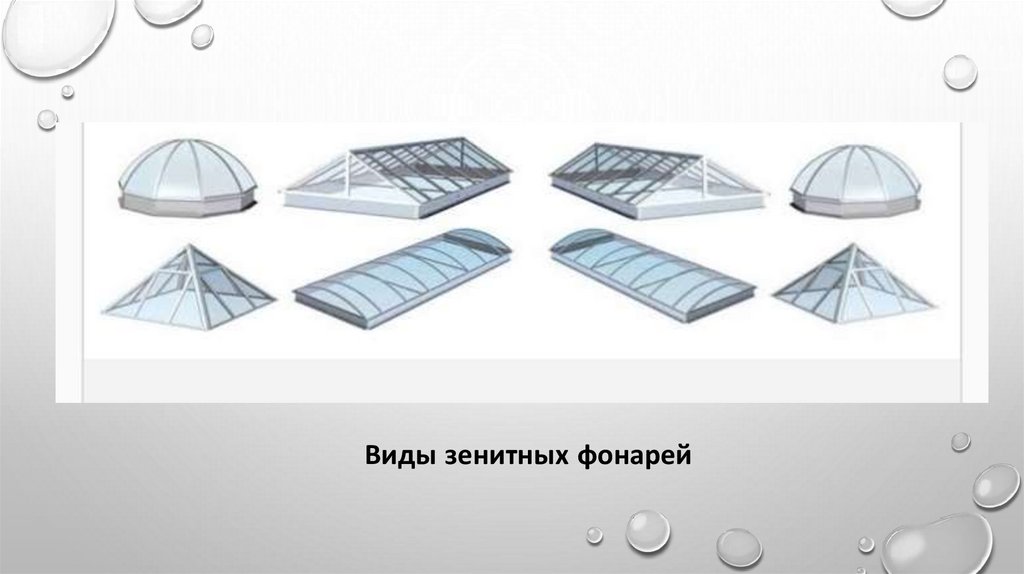

Виды зенитных фонарей

8.

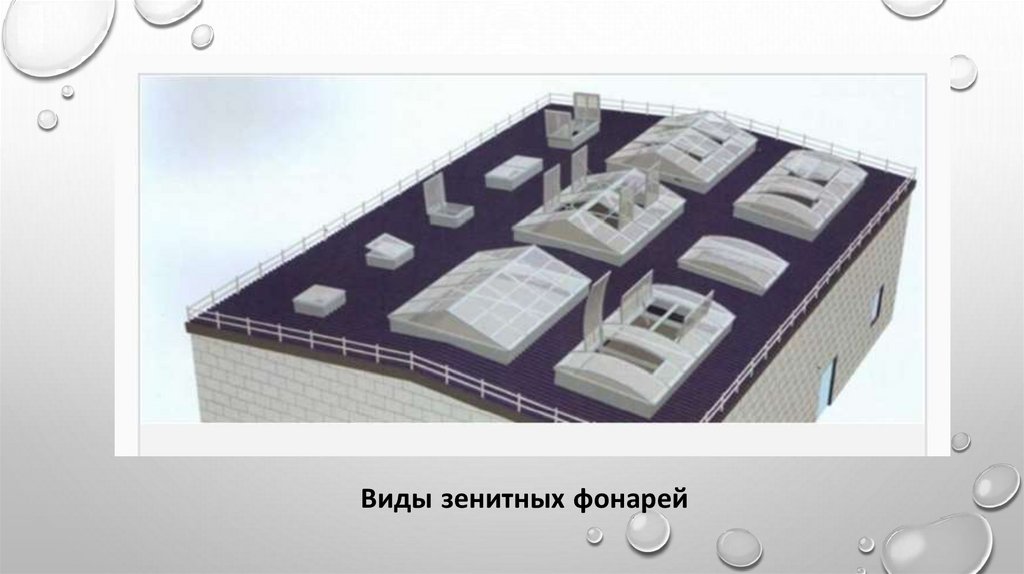

Виды зенитных фонарей

9.

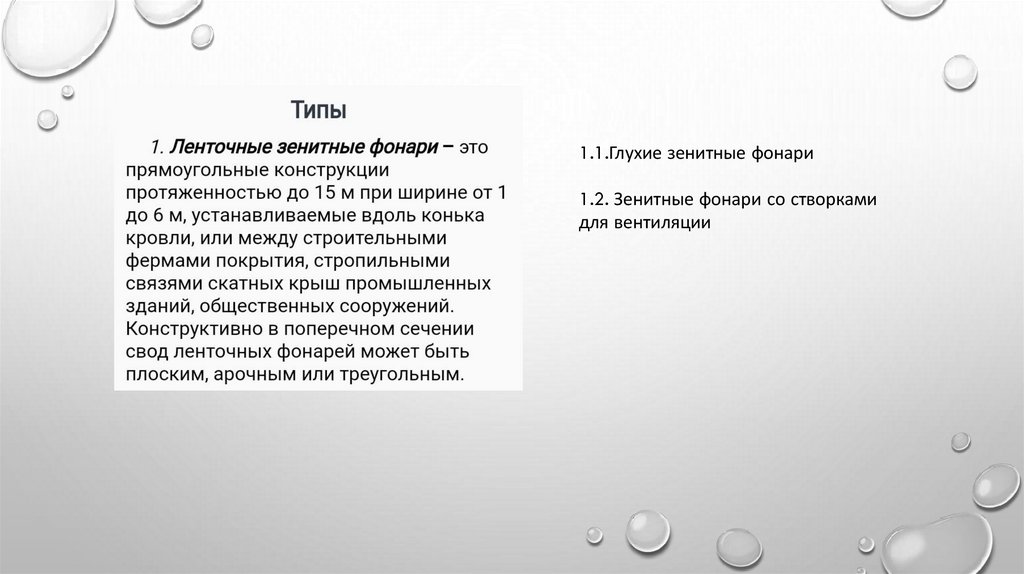

1.1.Глухие зенитные фонари
1.2. Зенитные фонари со створками
для вентиляции

10.

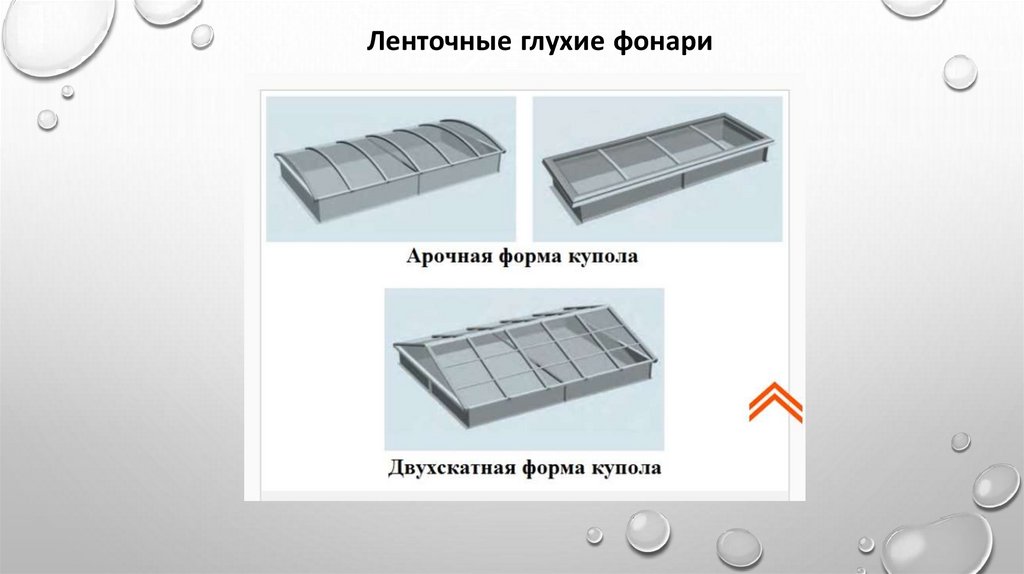

Ленточные глухие фонари

11.

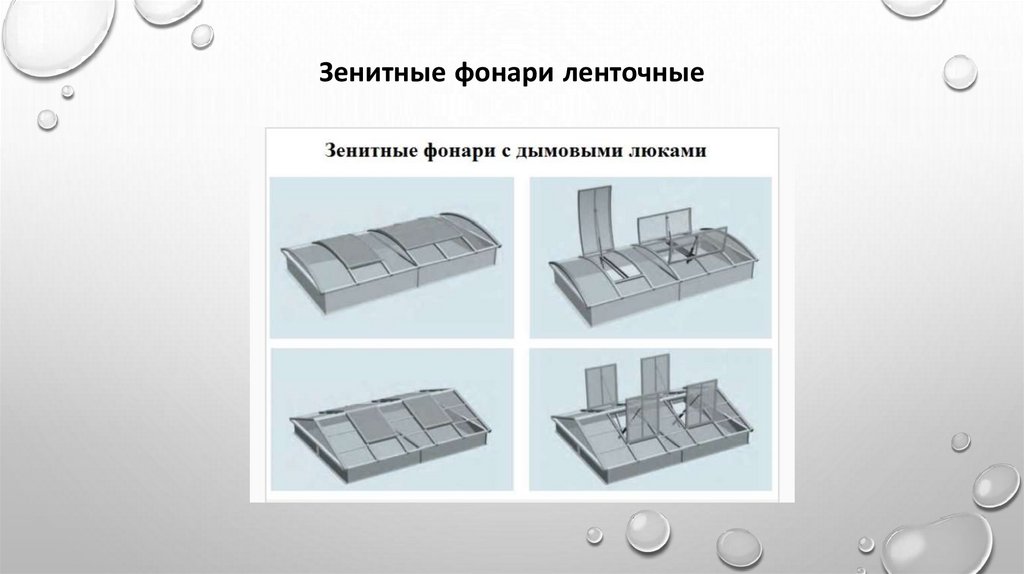

Зенитные фонари ленточные

12.

13.

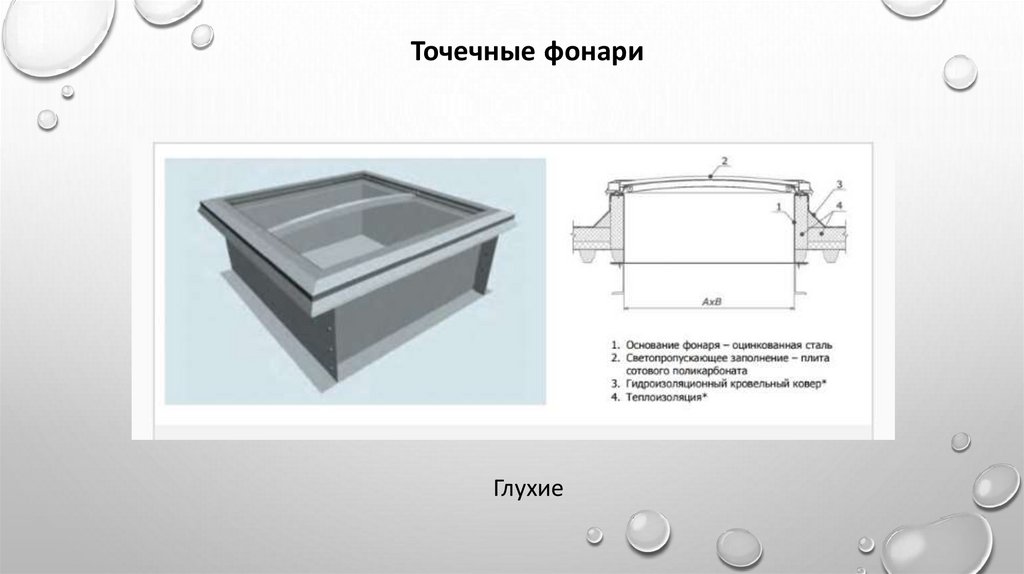

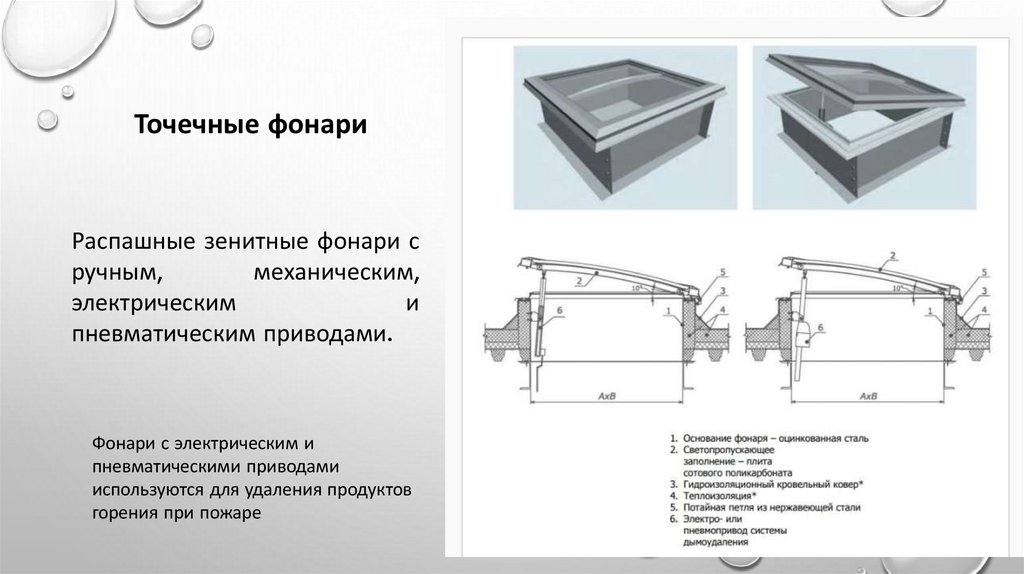

Точечные фонари
Глухие

14.

Точечные фонари
Распашные зенитные фонари с
ручным,
механическим,
электрическим
и
пневматическим приводами.
Фонари с электрическим и
пневматическими приводами
используются для удаления продуктов
горения при пожаре

15.

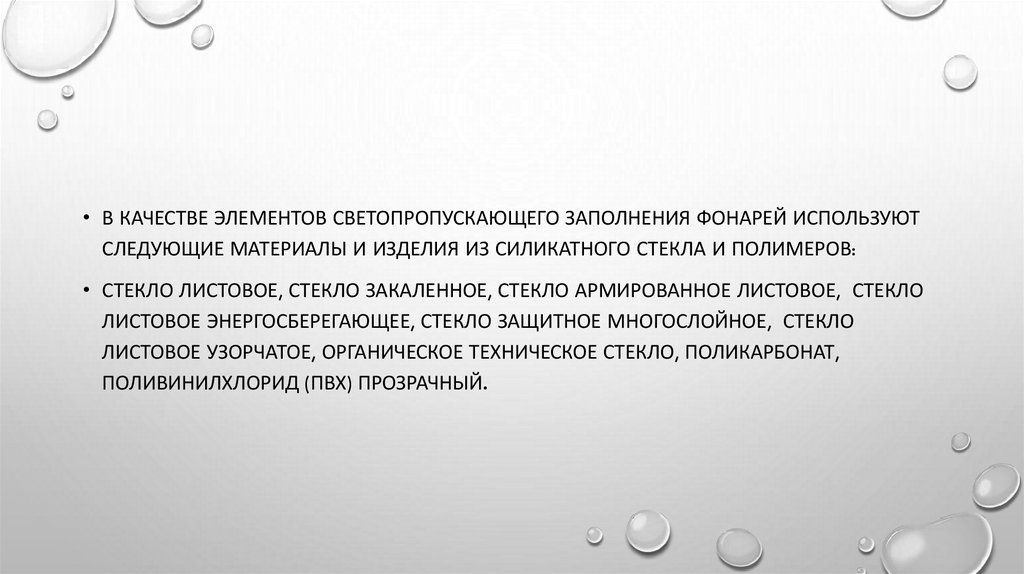

• В КАЧЕСТВЕ ЭЛЕМЕНТОВ СВЕТОПРОПУСКАЮЩЕГО ЗАПОЛНЕНИЯ ФОНАРЕЙ ИСПОЛЬЗУЮТ
СЛЕДУЮЩИЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ ИЗ СИЛИКАТНОГО СТЕКЛА И ПОЛИМЕРОВ:
• СТЕКЛО ЛИСТОВОЕ, СТЕКЛО ЗАКАЛЕННОЕ, СТЕКЛО АРМИРОВАННОЕ ЛИСТОВОЕ, СТЕКЛО
ЛИСТОВОЕ ЭНЕРГОСБЕРЕГАЮЩЕЕ, СТЕКЛО ЗАЩИТНОЕ МНОГОСЛОЙНОЕ, СТЕКЛО
ЛИСТОВОЕ УЗОРЧАТОЕ, ОРГАНИЧЕСКОЕ ТЕХНИЧЕСКОЕ СТЕКЛО, ПОЛИКАРБОНАТ,
ПОЛИВИНИЛХЛОРИД (ПВХ) ПРОЗРАЧНЫЙ.

16.

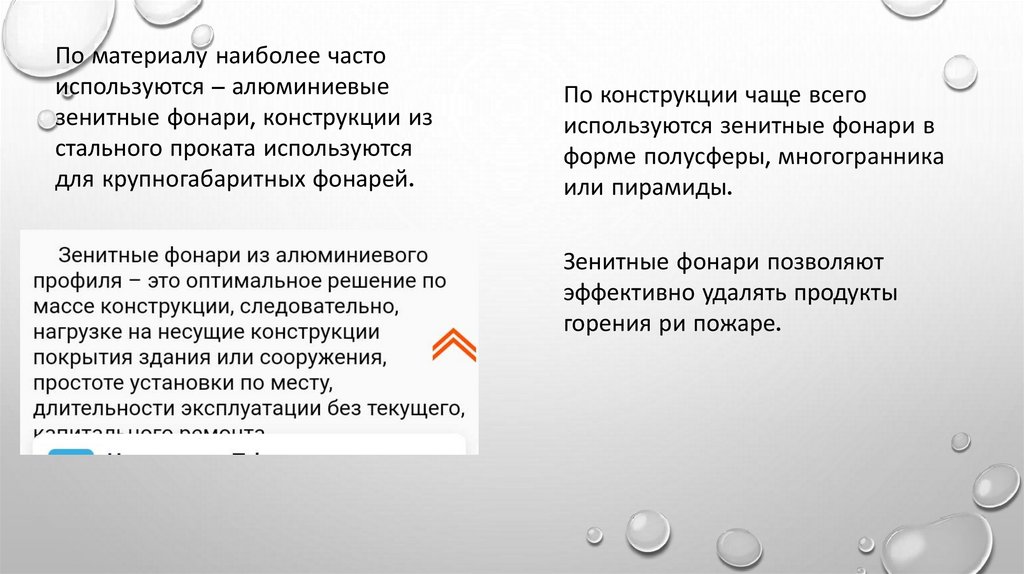

По материалу наиболее часто
используются – алюминиевые
зенитные фонари, конструкции из
стального проката используются
для крупногабаритных фонарей.
По конструкции чаще всего
используются зенитные фонари в
форме полусферы, многогранника
или пирамиды.
Зенитные фонари позволяют
эффективно удалять продукты
горения ри пожаре.

17.

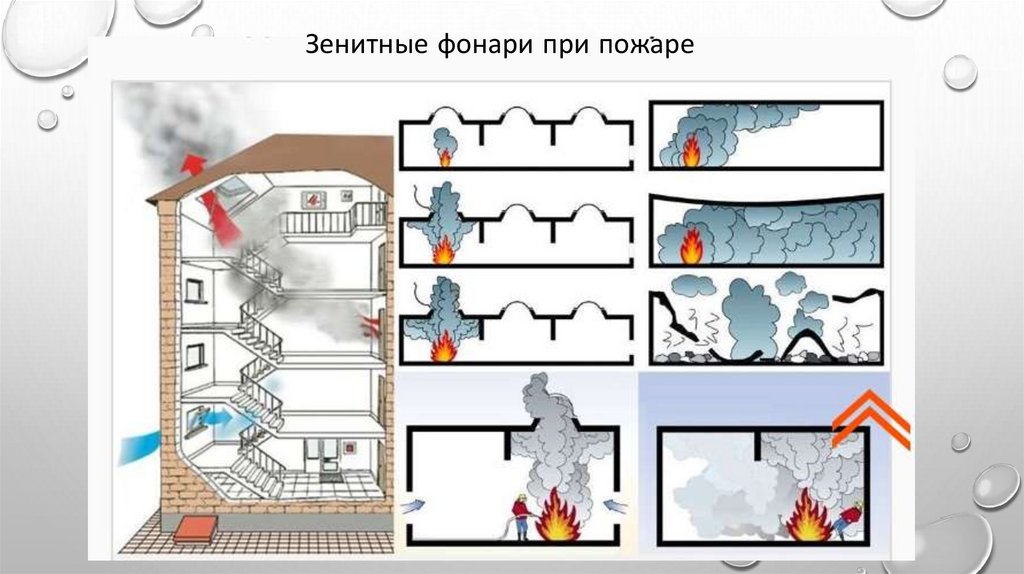

Зенитные фонари при пожаре

18.

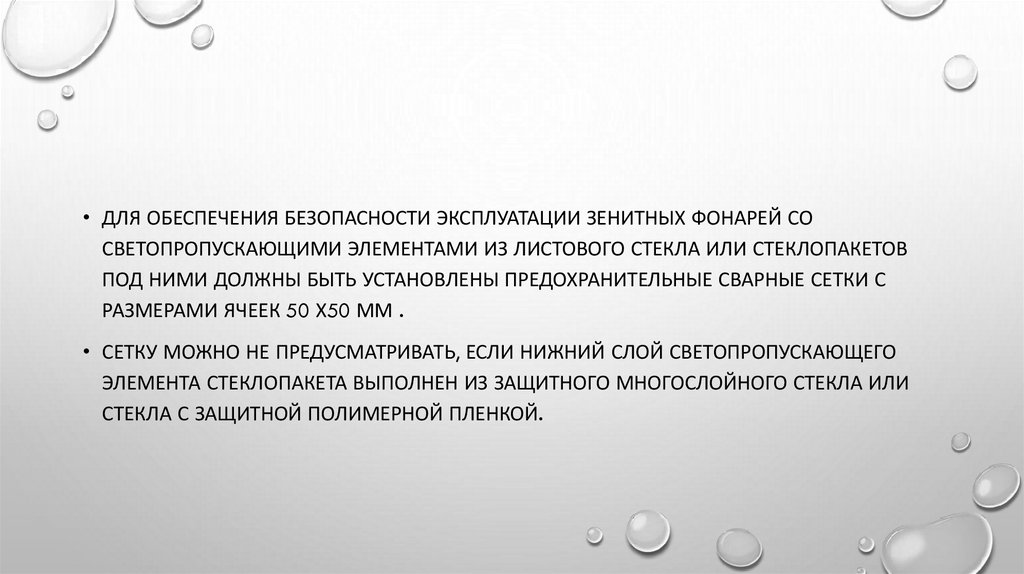

• ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ЭКСПЛУАТАЦИИ ЗЕНИТНЫХ ФОНАРЕЙ СО
СВЕТОПРОПУСКАЮЩИМИ ЭЛЕМЕНТАМИ ИЗ ЛИСТОВОГО СТЕКЛА ИЛИ СТЕКЛОПАКЕТОВ
ПОД НИМИ ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ ПРЕДОХРАНИТЕЛЬНЫЕ СВАРНЫЕ СЕТКИ С
РАЗМЕРАМИ ЯЧЕЕК 50 Х50 ММ .
• СЕТКУ МОЖНО НЕ ПРЕДУСМАТРИВАТЬ, ЕСЛИ НИЖНИЙ СЛОЙ СВЕТОПРОПУСКАЮЩЕГО
ЭЛЕМЕНТА СТЕКЛОПАКЕТА ВЫПОЛНЕН ИЗ ЗАЩИТНОГО МНОГОСЛОЙНОГО СТЕКЛА ИЛИ
СТЕКЛА С ЗАЩИТНОЙ ПОЛИМЕРНОЙ ПЛЕНКОЙ.

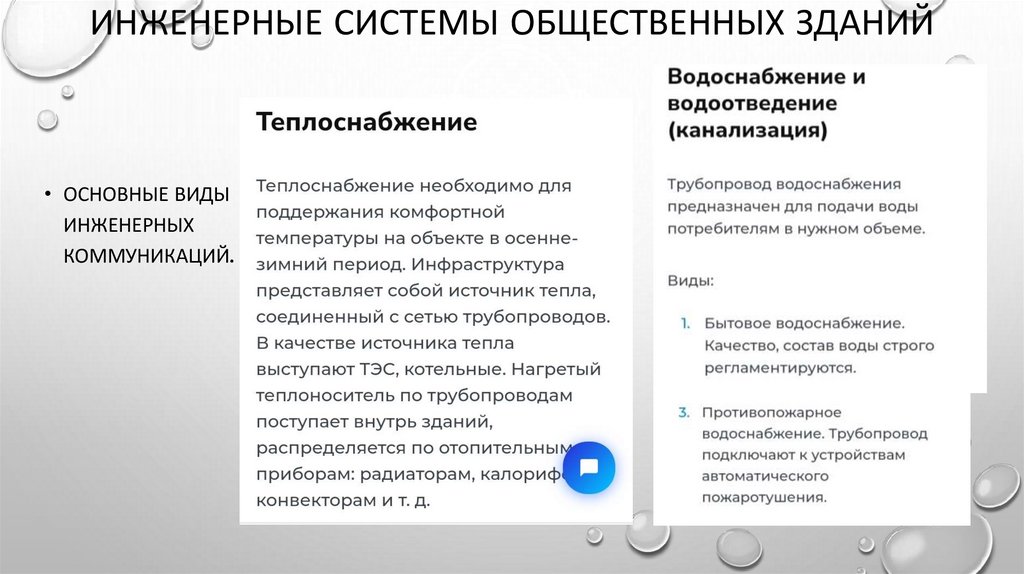

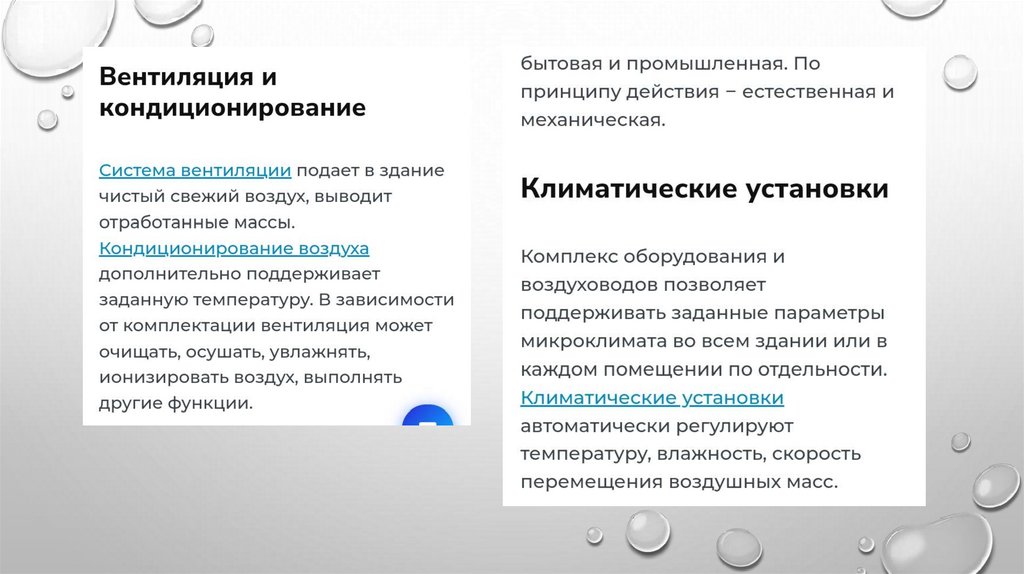

19. Инженерные системы общественных зданий

ИНЖЕНЕРНЫЕ СИСТЕМЫ ОБЩЕСТВЕННЫХ ЗДАНИЙ

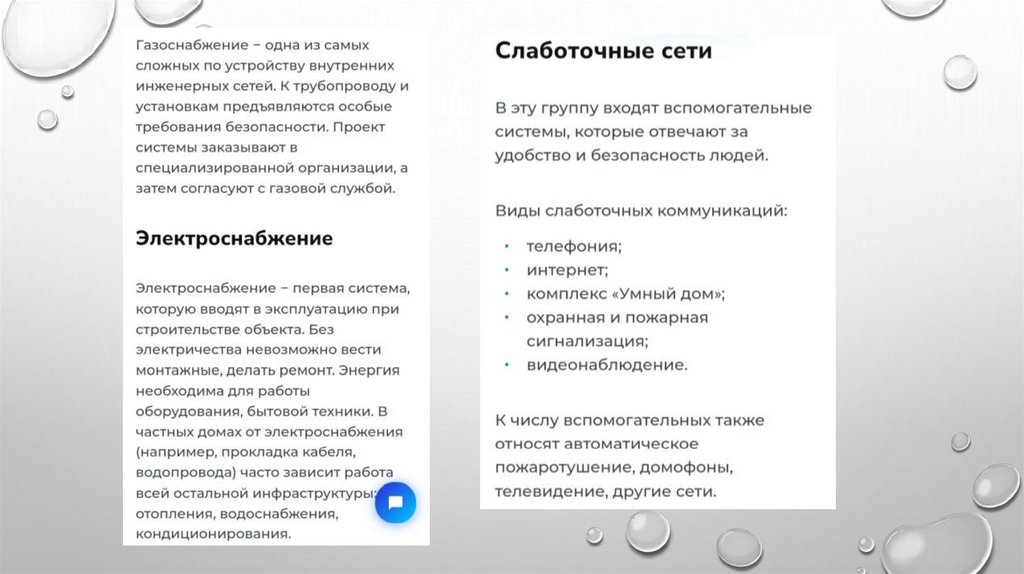

• ОСНОВНЫЕ ВИДЫ
ИНЖЕНЕРНЫХ
КОММУНИКАЦИЙ.
