1. Архитектура зданий и сооружений

АРХИТЕКТУРА ЗДАНИЙ
И СООРУЖЕНИЙ
ЛЕКЦИЯ 11
ТЕМА. КОНСТРУКЦИИ ОБЩЕСТВЕННЫХ ЗДАНИЙ

2. Конструкции общественных зданий

КОНСТРУКЦИИ ОБЩЕСТВЕННЫХ ЗДАНИЙ

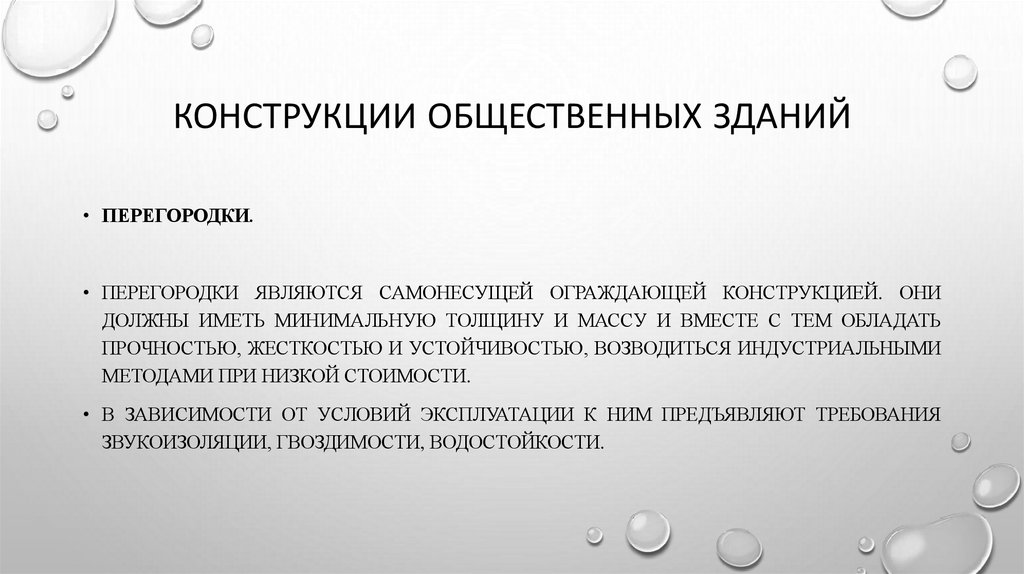

• ПЕРЕГОРОДКИ.
• ПЕРЕГОРОДКИ ЯВЛЯЮТСЯ САМОНЕСУЩЕЙ ОГРАЖДАЮЩЕЙ КОНСТРУКЦИЕЙ. ОНИ
ДОЛЖНЫ ИМЕТЬ МИНИМАЛЬНУЮ ТОЛЩИНУ И МАССУ И ВМЕСТЕ С ТЕМ ОБЛАДАТЬ
ПРОЧНОСТЬЮ, ЖЕСТКОСТЬЮ И УСТОЙЧИВОСТЬЮ, ВОЗВОДИТЬСЯ ИНДУСТРИАЛЬНЫМИ
МЕТОДАМИ ПРИ НИЗКОЙ СТОИМОСТИ.
• В ЗАВИСИМОСТИ ОТ УСЛОВИЙ ЭКСПЛУАТАЦИИ К НИМ ПРЕДЪЯВЛЯЮТ ТРЕБОВАНИЯ
ЗВУКОИЗОЛЯЦИИ, ГВОЗДИМОСТИ, ВОДОСТОЙКОСТИ.

3. Конструкции общественных зданий

КОНСТРУКЦИИ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Перегородки

4. Конструкции общественных зданий

КОНСТРУКЦИИ ОБЩЕСТВЕННЫХ ЗДАНИЙ

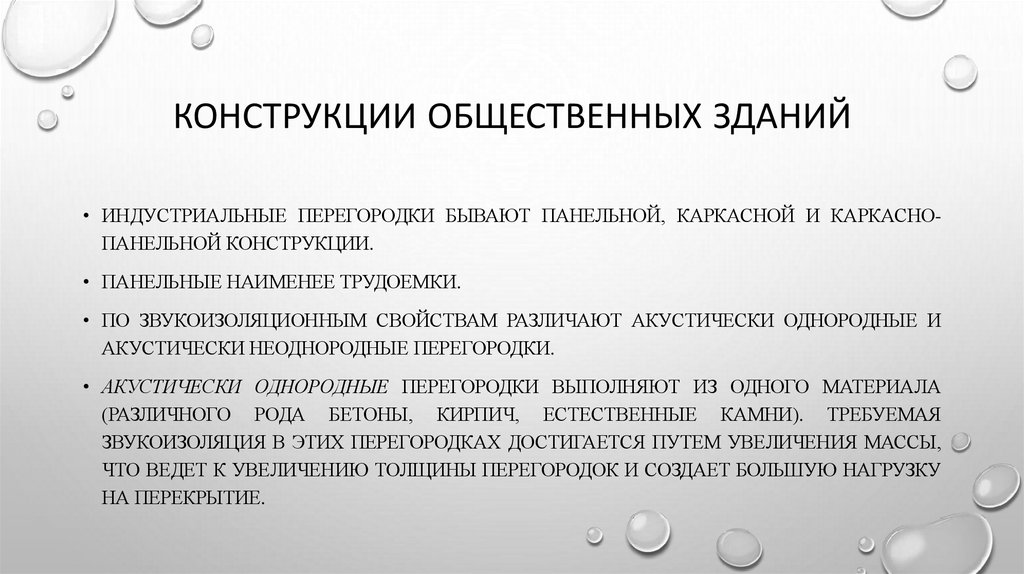

• ИНДУСТРИАЛЬНЫЕ ПЕРЕГОРОДКИ БЫВАЮТ ПАНЕЛЬНОЙ, КАРКАСНОЙ И КАРКАСНОПАНЕЛЬНОЙ КОНСТРУКЦИИ.
• ПАНЕЛЬНЫЕ НАИМЕНЕЕ ТРУДОЕМКИ.
• ПО ЗВУКОИЗОЛЯЦИОННЫМ СВОЙСТВАМ РАЗЛИЧАЮТ АКУСТИЧЕСКИ ОДНОРОДНЫЕ И
АКУСТИЧЕСКИ НЕОДНОРОДНЫЕ ПЕРЕГОРОДКИ.
• АКУСТИЧЕСКИ ОДНОРОДНЫЕ ПЕРЕГОРОДКИ ВЫПОЛНЯЮТ ИЗ ОДНОГО МАТЕРИАЛА
(РАЗЛИЧНОГО РОДА БЕТОНЫ, КИРПИЧ, ЕСТЕСТВЕННЫЕ КАМНИ). ТРЕБУЕМАЯ
ЗВУКОИЗОЛЯЦИЯ В ЭТИХ ПЕРЕГОРОДКАХ ДОСТИГАЕТСЯ ПУТЕМ УВЕЛИЧЕНИЯ МАССЫ,
ЧТО ВЕДЕТ К УВЕЛИЧЕНИЮ ТОЛЩИНЫ ПЕРЕГОРОДОК И СОЗДАЕТ БОЛЬШУЮ НАГРУЗКУ
НА ПЕРЕКРЫТИЕ.

5.

Перегородки

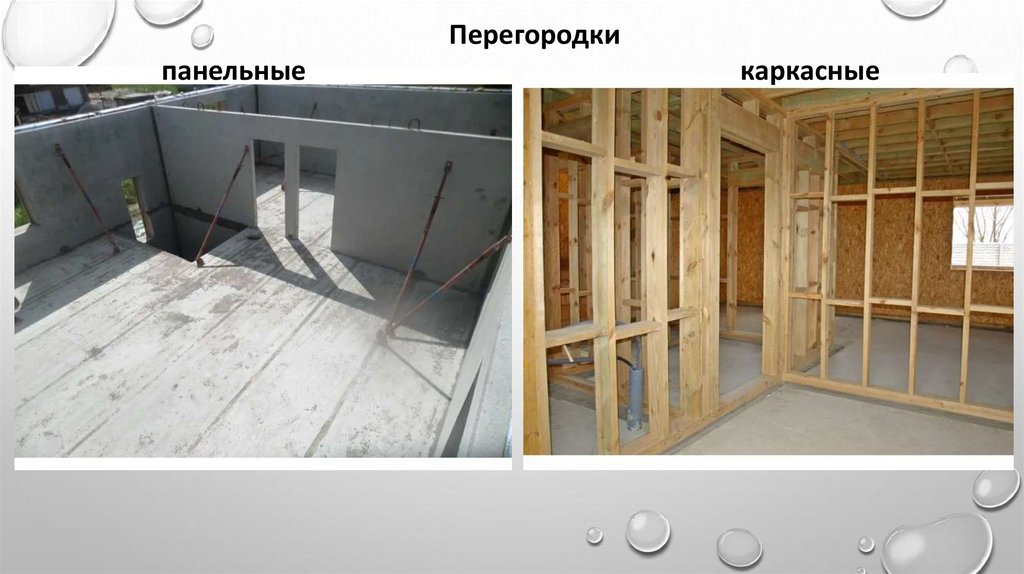

панельные
каркасные

6.

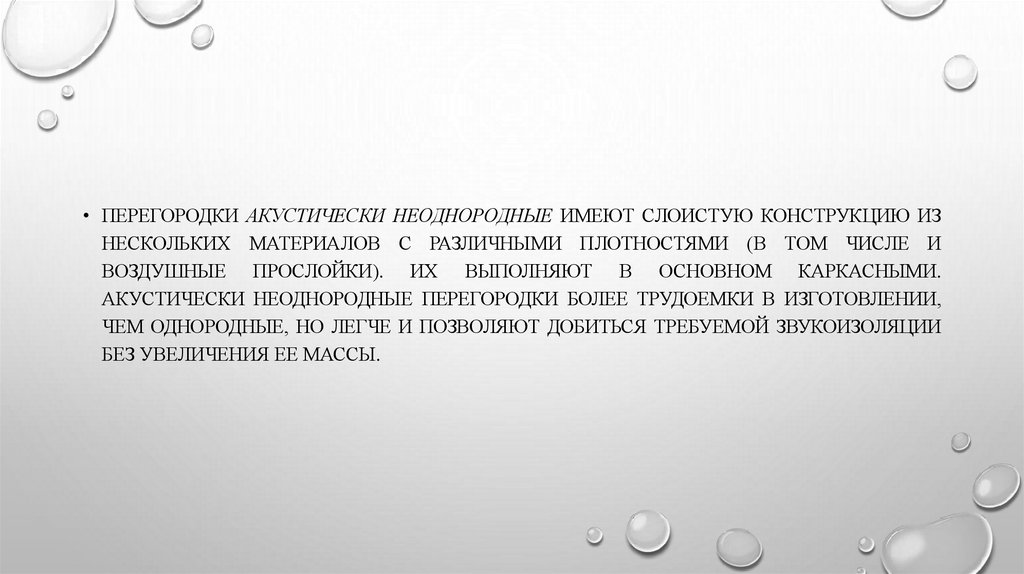

• ПЕРЕГОРОДКИ АКУСТИЧЕСКИ НЕОДНОРОДНЫЕ ИМЕЮТ СЛОИСТУЮ КОНСТРУКЦИЮ ИЗ
НЕСКОЛЬКИХ МАТЕРИАЛОВ С РАЗЛИЧНЫМИ ПЛОТНОСТЯМИ (В ТОМ ЧИСЛЕ И
ВОЗДУШНЫЕ ПРОСЛОЙКИ). ИХ ВЫПОЛНЯЮТ В ОСНОВНОМ КАРКАСНЫМИ.
АКУСТИЧЕСКИ НЕОДНОРОДНЫЕ ПЕРЕГОРОДКИ БОЛЕЕ ТРУДОЕМКИ В ИЗГОТОВЛЕНИИ,
ЧЕМ ОДНОРОДНЫЕ, НО ЛЕГЧЕ И ПОЗВОЛЯЮТ ДОБИТЬСЯ ТРЕБУЕМОЙ ЗВУКОИЗОЛЯЦИИ
БЕЗ УВЕЛИЧЕНИЯ ЕЕ МАССЫ.

7.

Акустические однородная
перегородка
Акустически
неоднородная
перегородка

8.

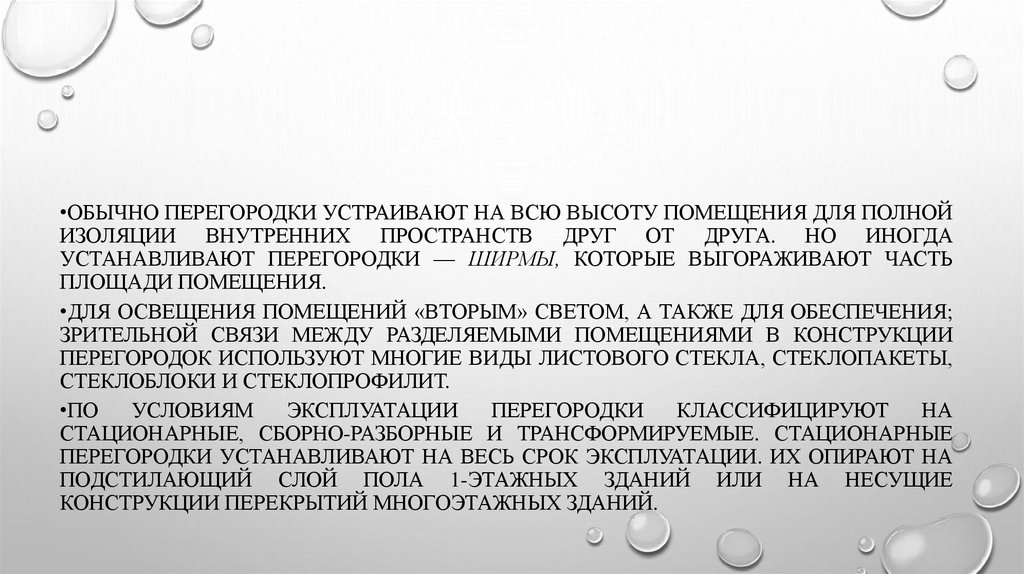

•ОБЫЧНО ПЕРЕГОРОДКИ УСТРАИВАЮТ НА ВСЮ ВЫСОТУ ПОМЕЩЕНИЯ ДЛЯ ПОЛНОЙ
ИЗОЛЯЦИИ ВНУТРЕННИХ ПРОСТРАНСТВ ДРУГ ОТ ДРУГА. НО ИНОГДА
УСТАНАВЛИВАЮТ ПЕРЕГОРОДКИ — ШИРМЫ, КОТОРЫЕ ВЫГОРАЖИВАЮТ ЧАСТЬ
ПЛОЩАДИ ПОМЕЩЕНИЯ.
•ДЛЯ ОСВЕЩЕНИЯ ПОМЕЩЕНИЙ «ВТОРЫМ» СВЕТОМ, А ТАКЖЕ ДЛЯ ОБЕСПЕЧЕНИЯ;
ЗРИТЕЛЬНОЙ СВЯЗИ МЕЖДУ РАЗДЕЛЯЕМЫМИ ПОМЕЩЕНИЯМИ В КОНСТРУКЦИИ
ПЕРЕГОРОДОК ИСПОЛЬЗУЮТ МНОГИЕ ВИДЫ ЛИСТОВОГО СТЕКЛА, СТЕКЛОПАКЕТЫ,
СТЕКЛОБЛОКИ И СТЕКЛОПРОФИЛИТ.
•ПО
УСЛОВИЯМ
ЭКСПЛУАТАЦИИ
ПЕРЕГОРОДКИ
КЛАССИФИЦИРУЮТ
НА
СТАЦИОНАРНЫЕ, СБОРНО-РАЗБОРНЫЕ И ТРАНСФОРМИРУЕМЫЕ. СТАЦИОНАРНЫЕ
ПЕРЕГОРОДКИ УСТАНАВЛИВАЮТ НА ВЕСЬ СРОК ЭКСПЛУАТАЦИИ. ИХ ОПИРАЮТ НА
ПОДСТИЛАЮЩИЙ СЛОЙ ПОЛА 1-ЭТАЖНЫХ ЗДАНИЙ ИЛИ НА НЕСУЩИЕ
КОНСТРУКЦИИ ПЕРЕКРЫТИЙ МНОГОЭТАЖНЫХ ЗДАНИЙ.

9.

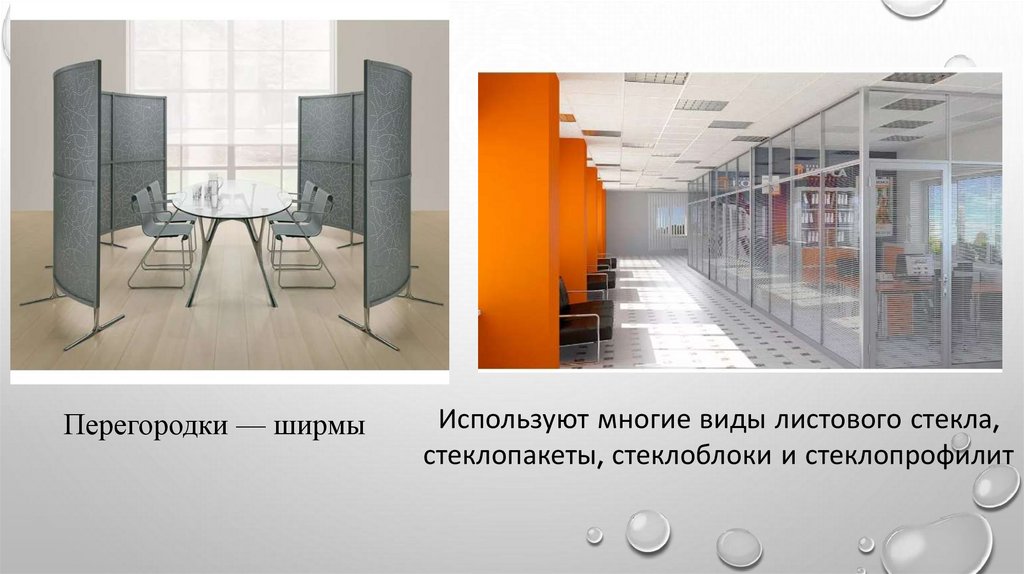

Перегородки — ширмы
Используют многие виды листового стекла,
стеклопакеты, стеклоблоки и стеклопрофилит

10.

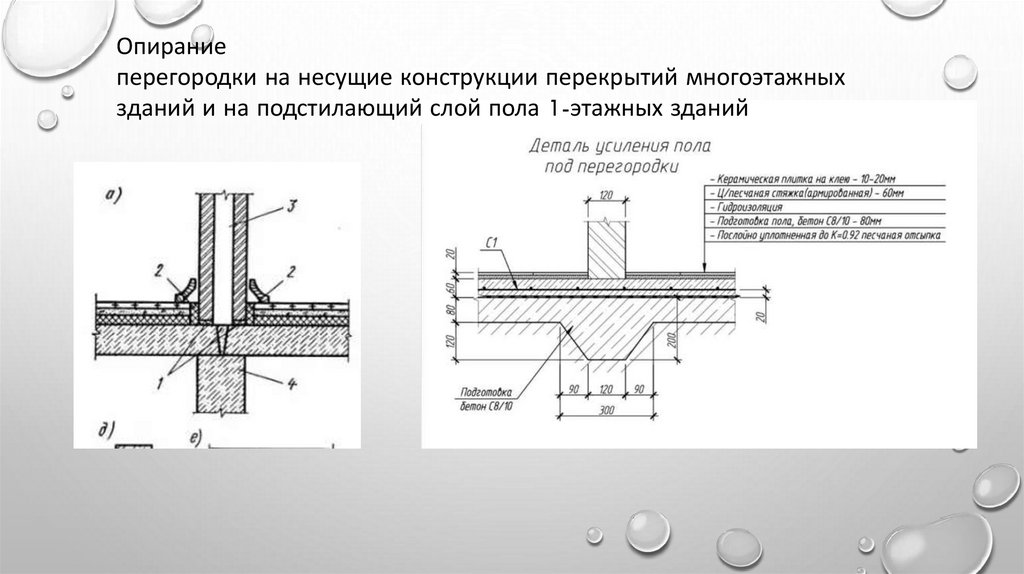

Опирание
перегородки на несущие конструкции перекрытий многоэтажных
зданий и на подстилающий слой пола 1-этажных зданий

11.

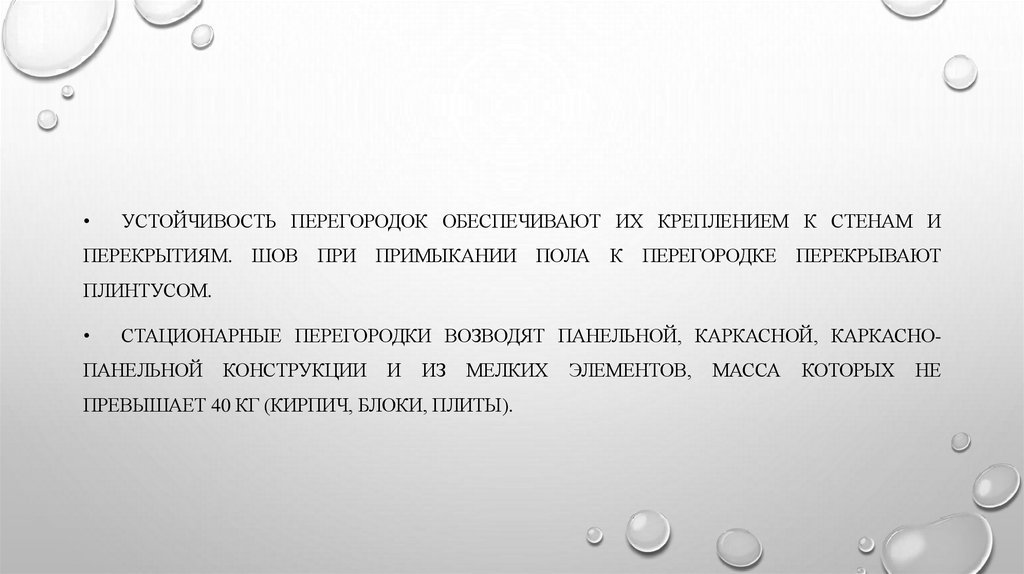

УСТОЙЧИВОСТЬ ПЕРЕГОРОДОК ОБЕСПЕЧИВАЮТ ИХ КРЕПЛЕНИЕМ К СТЕНАМ И
ПЕРЕКРЫТИЯМ.
ШОВ
ПРИ
ПРИМЫКАНИИ
ПОЛА
К
ПЕРЕГОРОДКЕ
ПЕРЕКРЫВАЮТ
ПЛИНТУСОМ.
СТАЦИОНАРНЫЕ ПЕРЕГОРОДКИ ВОЗВОДЯТ ПАНЕЛЬНОЙ, КАРКАСНОЙ, КАРКАСНО-
ПАНЕЛЬНОЙ
КОНСТРУКЦИИ
И
ИЗ
МЕЛКИХ
ПРЕВЫШАЕТ 40 КГ (КИРПИЧ, БЛОКИ, ПЛИТЫ).
ЭЛЕМЕНТОВ,
МАССА
КОТОРЫХ
НЕ

12.

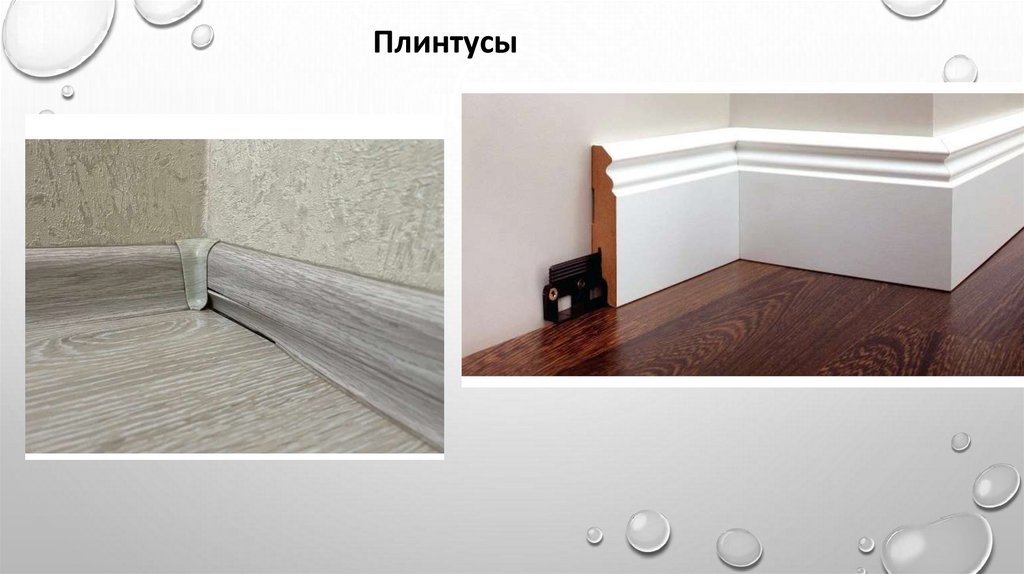

Плинтусы

13.

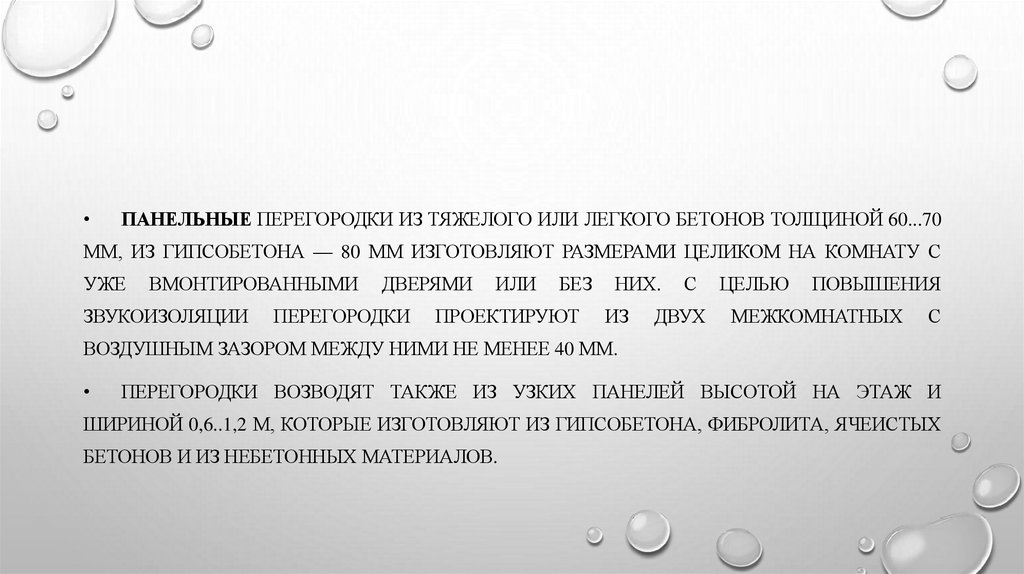

ПАНЕЛЬНЫЕ ПЕРЕГОРОДКИ ИЗ ТЯЖЕЛОГО ИЛИ ЛЕГКОГО БЕТОНОВ ТОЛЩИНОЙ 60...70
ММ, ИЗ ГИПСОБЕТОНА — 80 ММ ИЗГОТОВЛЯЮТ РАЗМЕРАМИ ЦЕЛИКОМ НА КОМНАТУ С
УЖЕ
ВМОНТИРОВАННЫМИ
ЗВУКОИЗОЛЯЦИИ
ДВЕРЯМИ
ПЕРЕГОРОДКИ
ИЛИ
БЕЗ
ПРОЕКТИРУЮТ
НИХ.
ИЗ
С
ДВУХ
ЦЕЛЬЮ
ПОВЫШЕНИЯ
МЕЖКОМНАТНЫХ
С
ВОЗДУШНЫМ ЗАЗОРОМ МЕЖДУ НИМИ НЕ МЕНЕЕ 40 ММ.
ПЕРЕГОРОДКИ ВОЗВОДЯТ ТАКЖЕ ИЗ УЗКИХ ПАНЕЛЕЙ ВЫСОТОЙ НА ЭТАЖ И
ШИРИНОЙ 0,6..1,2 М, КОТОРЫЕ ИЗГОТОВЛЯЮТ ИЗ ГИПСОБЕТОНА, ФИБРОЛИТА, ЯЧЕИСТЫХ
БЕТОНОВ И ИЗ НЕБЕТОННЫХ МАТЕРИАЛОВ.

14.

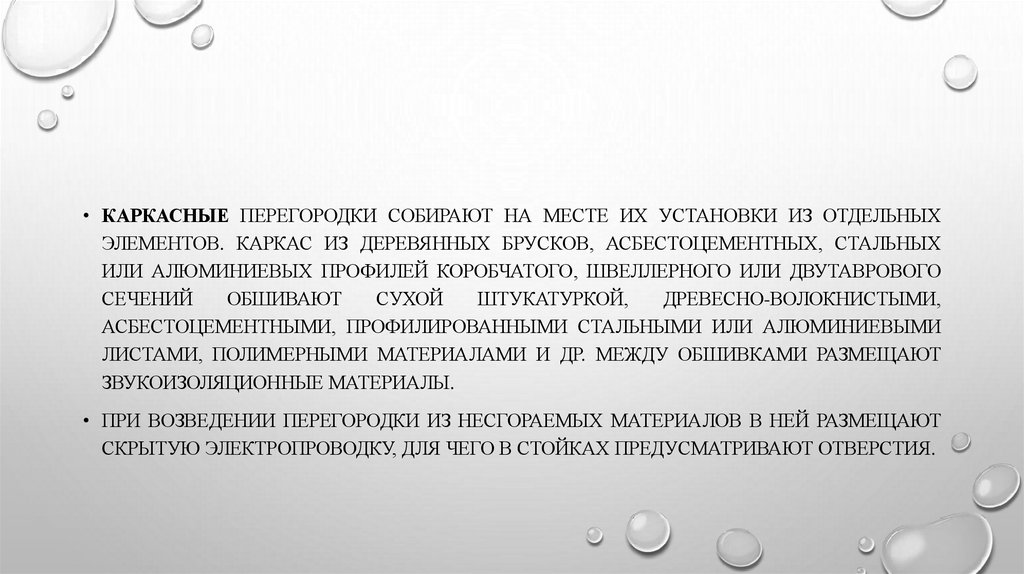

• КАРКАСНЫЕ ПЕРЕГОРОДКИ СОБИРАЮТ НА МЕСТЕ ИХ УСТАНОВКИ ИЗ ОТДЕЛЬНЫХ
ЭЛЕМЕНТОВ. КАРКАС ИЗ ДЕРЕВЯННЫХ БРУСКОВ, АСБЕСТОЦЕМЕНТНЫХ, СТАЛЬНЫХ
ИЛИ АЛЮМИНИЕВЫХ ПРОФИЛЕЙ КОРОБЧАТОГО, ШВЕЛЛЕРНОГО ИЛИ ДВУТАВРОВОГО
СЕЧЕНИЙ
ОБШИВАЮТ
СУХОЙ
ШТУКАТУРКОЙ,
ДРЕВЕСНО-ВОЛОКНИСТЫМИ,
АСБЕСТОЦЕМЕНТНЫМИ, ПРОФИЛИРОВАННЫМИ СТАЛЬНЫМИ ИЛИ АЛЮМИНИЕВЫМИ
ЛИСТАМИ, ПОЛИМЕРНЫМИ МАТЕРИАЛАМИ И ДР. МЕЖДУ ОБШИВКАМИ РАЗМЕЩАЮТ
ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ.
• ПРИ ВОЗВЕДЕНИИ ПЕРЕГОРОДКИ ИЗ НЕСГОРАЕМЫХ МАТЕРИАЛОВ В НЕЙ РАЗМЕЩАЮТ
СКРЫТУЮ ЭЛЕКТРОПРОВОДКУ, ДЛЯ ЧЕГО В СТОЙКАХ ПРЕДУСМАТРИВАЮТ ОТВЕРСТИЯ.

15.

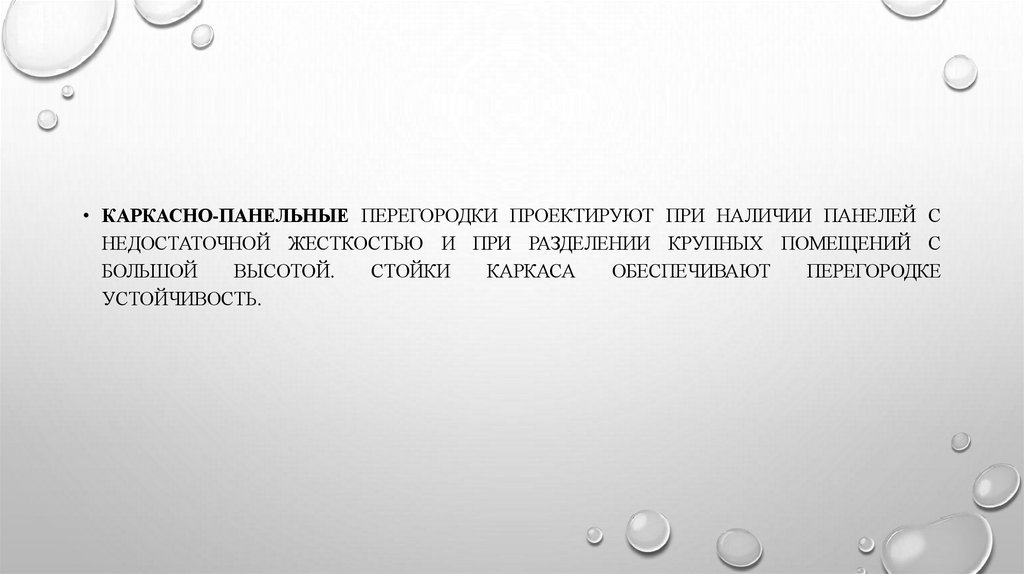

• КАРКАСНО-ПАНЕЛЬНЫЕ ПЕРЕГОРОДКИ ПРОЕКТИРУЮТ ПРИ НАЛИЧИИ ПАНЕЛЕЙ С
НЕДОСТАТОЧНОЙ ЖЕСТКОСТЬЮ И ПРИ РАЗДЕЛЕНИИ КРУПНЫХ ПОМЕЩЕНИЙ С
БОЛЬШОЙ
ВЫСОТОЙ.
СТОЙКИ
КАРКАСА
ОБЕСПЕЧИВАЮТ
ПЕРЕГОРОДКЕ
УСТОЙЧИВОСТЬ.

16.

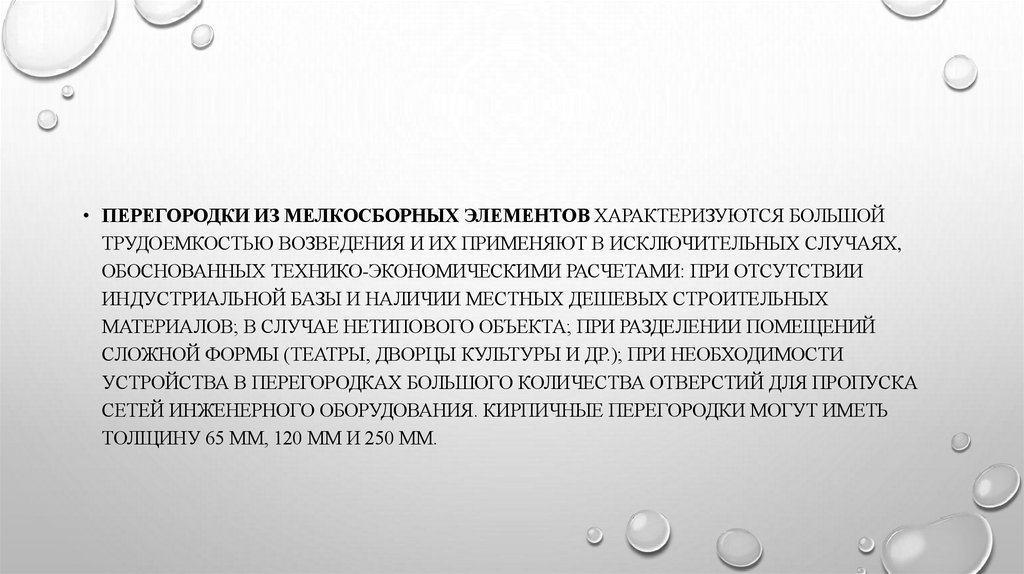

• ПЕРЕГОРОДКИ ИЗ МЕЛКОСБОРНЫХ ЭЛЕМЕНТОВ ХАРАКТЕРИЗУЮТСЯ БОЛЬШОЙ
ТРУДОЕМКОСТЬЮ ВОЗВЕДЕНИЯ И ИХ ПРИМЕНЯЮТ В ИСКЛЮЧИТЕЛЬНЫХ СЛУЧАЯХ,
ОБОСНОВАННЫХ ТЕХНИКО-ЭКОНОМИЧЕСКИМИ РАСЧЕТАМИ: ПРИ ОТСУТСТВИИ
ИНДУСТРИАЛЬНОЙ БАЗЫ И НАЛИЧИИ МЕСТНЫХ ДЕШЕВЫХ СТРОИТЕЛЬНЫХ
МАТЕРИАЛОВ; В СЛУЧАЕ НЕТИПОВОГО ОБЪЕКТА; ПРИ РАЗДЕЛЕНИИ ПОМЕЩЕНИЙ
СЛОЖНОЙ ФОРМЫ (ТЕАТРЫ, ДВОРЦЫ КУЛЬТУРЫ И ДР.); ПРИ НЕОБХОДИМОСТИ
УСТРОЙСТВА В ПЕРЕГОРОДКАХ БОЛЬШОГО КОЛИЧЕСТВА ОТВЕРСТИЙ ДЛЯ ПРОПУСКА
СЕТЕЙ ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ. КИРПИЧНЫЕ ПЕРЕГОРОДКИ МОГУТ ИМЕТЬ
ТОЛЩИНУ 65 ММ, 120 ММ И 250 ММ.

17.

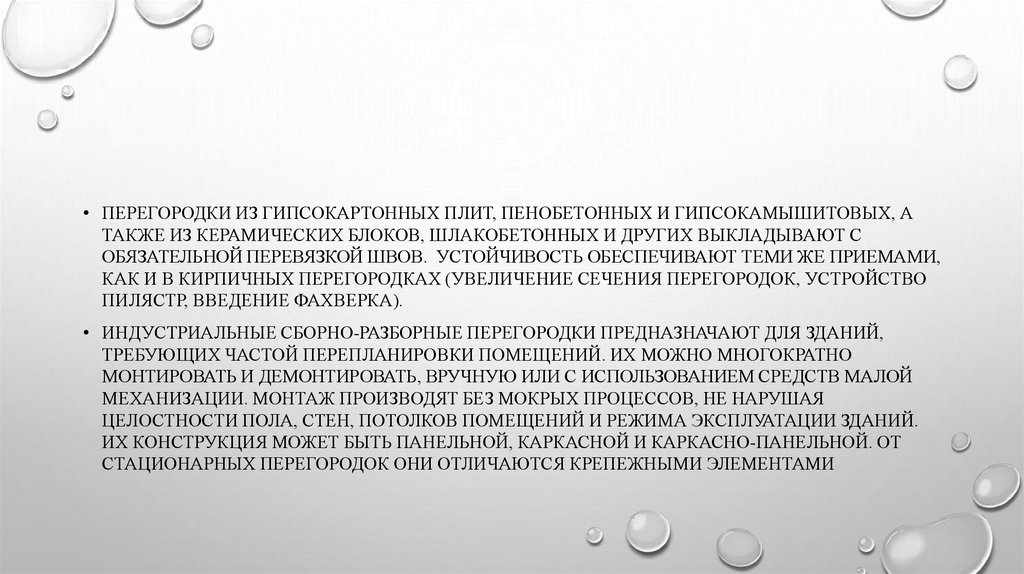

• ПЕРЕГОРОДКИ ИЗ ГИПСОКАРТОННЫХ ПЛИТ, ПЕНОБЕТОННЫХ И ГИПСОКАМЫШИТОВЫХ, А
ТАКЖЕ ИЗ КЕРАМИЧЕСКИХ БЛОКОВ, ШЛАКОБЕТОННЫХ И ДРУГИХ ВЫКЛАДЫВАЮТ С
ОБЯЗАТЕЛЬНОЙ ПЕРЕВЯЗКОЙ ШВОВ. УСТОЙЧИВОСТЬ ОБЕСПЕЧИВАЮТ ТЕМИ ЖЕ ПРИЕМАМИ,
КАК И В КИРПИЧНЫХ ПЕРЕГОРОДКАХ (УВЕЛИЧЕНИЕ СЕЧЕНИЯ ПЕРЕГОРОДОК, УСТРОЙСТВО
ПИЛЯСТР, ВВЕДЕНИЕ ФАХВЕРКА).
• ИНДУСТРИАЛЬНЫЕ СБОРНО-РАЗБОРНЫЕ ПЕРЕГОРОДКИ ПРЕДНАЗНАЧАЮТ ДЛЯ ЗДАНИЙ,
ТРЕБУЮЩИХ ЧАСТОЙ ПЕРЕПЛАНИРОВКИ ПОМЕЩЕНИЙ. ИХ МОЖНО МНОГОКРАТНО
МОНТИРОВАТЬ И ДЕМОНТИРОВАТЬ, ВРУЧНУЮ ИЛИ С ИСПОЛЬЗОВАНИЕМ СРЕДСТВ МАЛОЙ
МЕХАНИЗАЦИИ. МОНТАЖ ПРОИЗВОДЯТ БЕЗ МОКРЫХ ПРОЦЕССОВ, НЕ НАРУШАЯ
ЦЕЛОСТНОСТИ ПОЛА, СТЕН, ПОТОЛКОВ ПОМЕЩЕНИЙ И РЕЖИМА ЭКСПЛУАТАЦИИ ЗДАНИЙ.
ИХ КОНСТРУКЦИЯ МОЖЕТ БЫТЬ ПАНЕЛЬНОЙ, КАРКАСНОЙ И КАРКАСНО-ПАНЕЛЬНОЙ. ОТ
СТАЦИОНАРНЫХ ПЕРЕГОРОДОК ОНИ ОТЛИЧАЮТСЯ КРЕПЕЖНЫМИ ЭЛЕМЕНТАМИ

18.

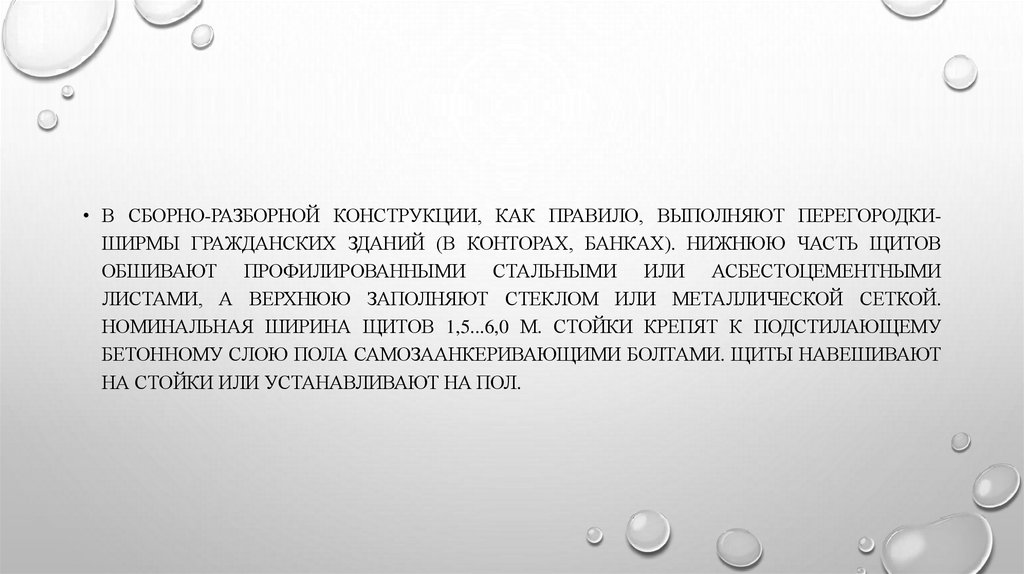

• В СБОРНО-РАЗБОРНОЙ КОНСТРУКЦИИ, КАК ПРАВИЛО, ВЫПОЛНЯЮТ ПЕРЕГОРОДКИШИРМЫ ГРАЖДАНСКИХ ЗДАНИЙ (В КОНТОРАХ, БАНКАХ). НИЖНЮЮ ЧАСТЬ ЩИТОВ
ОБШИВАЮТ ПРОФИЛИРОВАННЫМИ СТАЛЬНЫМИ ИЛИ АСБЕСТОЦЕМЕНТНЫМИ
ЛИСТАМИ, А ВЕРХНЮЮ ЗАПОЛНЯЮТ СТЕКЛОМ ИЛИ МЕТАЛЛИЧЕСКОЙ СЕТКОЙ.
НОМИНАЛЬНАЯ ШИРИНА ЩИТОВ 1,5...6,0 М. СТОЙКИ КРЕПЯТ К ПОДСТИЛАЮЩЕМУ
БЕТОННОМУ СЛОЮ ПОЛА САМОЗААНКЕРИВАЮЩИМИ БОЛТАМИ. ЩИТЫ НАВЕШИВАЮТ
НА СТОЙКИ ИЛИ УСТАНАВЛИВАЮТ НА ПОЛ.

19.

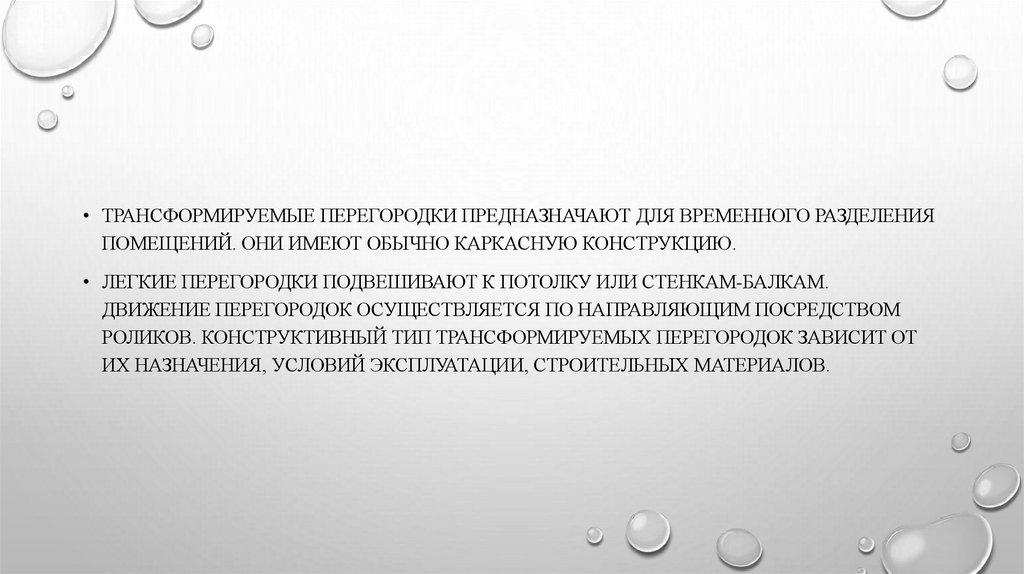

• ТРАНСФОРМИРУЕМЫЕ ПЕРЕГОРОДКИ ПРЕДНАЗНАЧАЮТ ДЛЯ ВРЕМЕННОГО РАЗДЕЛЕНИЯ
ПОМЕЩЕНИЙ. ОНИ ИМЕЮТ ОБЫЧНО КАРКАСНУЮ КОНСТРУКЦИЮ.
• ЛЕГКИЕ ПЕРЕГОРОДКИ ПОДВЕШИВАЮТ К ПОТОЛКУ ИЛИ СТЕНКАМ-БАЛКАМ.
ДВИЖЕНИЕ ПЕРЕГОРОДОК ОСУЩЕСТВЛЯЕТСЯ ПО НАПРАВЛЯЮЩИМ ПОСРЕДСТВОМ
РОЛИКОВ. КОНСТРУКТИВНЫЙ ТИП ТРАНСФОРМИРУЕМЫХ ПЕРЕГОРОДОК ЗАВИСИТ ОТ
ИХ НАЗНАЧЕНИЯ, УСЛОВИЙ ЭКСПЛУАТАЦИИ, СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ.

20.

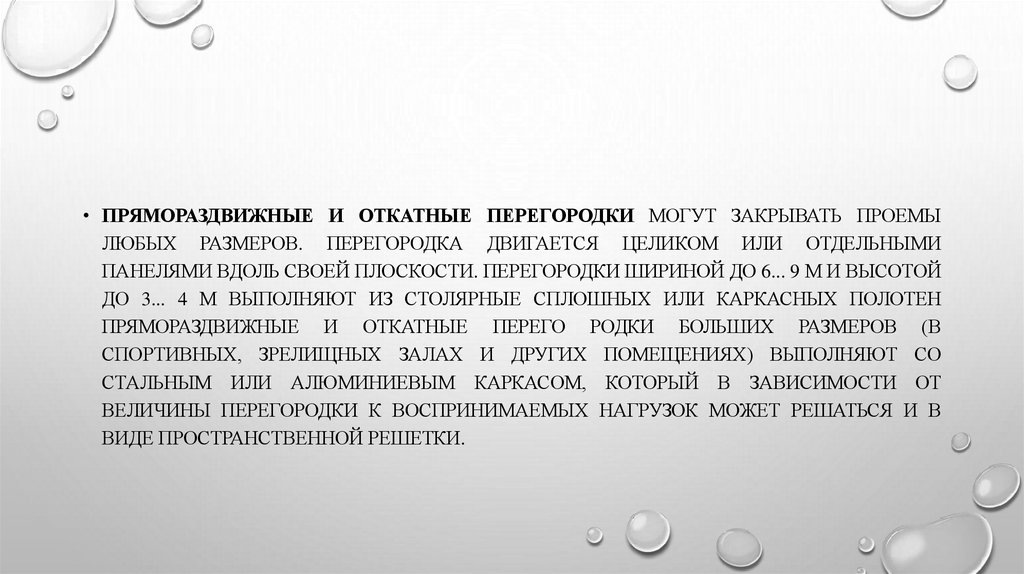

• ПРЯМОРАЗДВИЖНЫЕ И ОТКАТНЫЕ ПЕРЕГОРОДКИ МОГУТ ЗАКРЫВАТЬ ПРОЕМЫ
ЛЮБЫХ РАЗМЕРОВ. ПЕРЕГОРОДКА ДВИГАЕТСЯ ЦЕЛИКОМ ИЛИ ОТДЕЛЬНЫМИ
ПАНЕЛЯМИ ВДОЛЬ СВОЕЙ ПЛОСКОСТИ. ПЕРЕГОРОДКИ ШИРИНОЙ ДО 6... 9 М И ВЫСОТОЙ
ДО 3... 4 М ВЫПОЛНЯЮТ ИЗ СТОЛЯРНЫЕ СПЛОШНЫХ ИЛИ КАРКАСНЫХ ПОЛОТЕН
ПРЯМОРАЗДВИЖНЫЕ И ОТКАТНЫЕ ПЕРЕГО РОДКИ БОЛЬШИХ РАЗМЕРОВ (В
СПОРТИВНЫХ, ЗРЕЛИЩНЫХ ЗАЛАХ И ДРУГИХ ПОМЕЩЕНИЯХ) ВЫПОЛНЯЮТ СО
СТАЛЬНЫМ ИЛИ АЛЮМИНИЕВЫМ КАРКАСОМ, КОТОРЫЙ В ЗАВИСИМОСТИ ОТ
ВЕЛИЧИНЫ ПЕРЕГОРОДКИ К ВОСПРИНИМАЕМЫХ НАГРУЗОК МОЖЕТ РЕШАТЬСЯ И В
ВИДЕ ПРОСТРАНСТВЕННОЙ РЕШЕТКИ.

21.

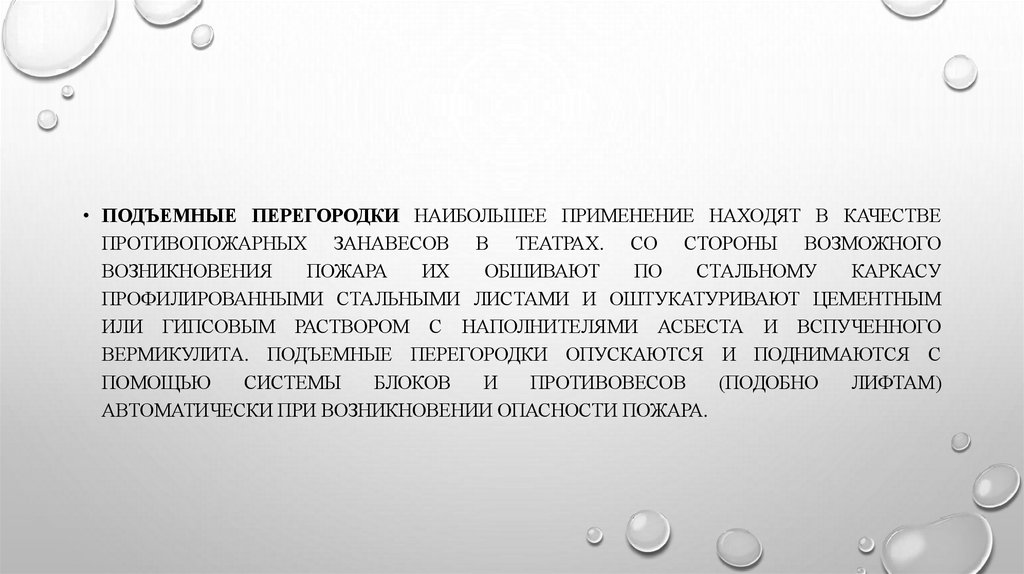

• ПОДЪЕМНЫЕ ПЕРЕГОРОДКИ НАИБОЛЬШЕЕ ПРИМЕНЕНИЕ НАХОДЯТ В КАЧЕСТВЕ
ПРОТИВОПОЖАРНЫХ ЗАНАВЕСОВ В ТЕАТРАХ. СО СТОРОНЫ ВОЗМОЖНОГО
ВОЗНИКНОВЕНИЯ
ПОЖАРА
ИХ
ОБШИВАЮТ
ПО
СТАЛЬНОМУ
КАРКАСУ
ПРОФИЛИРОВАННЫМИ СТАЛЬНЫМИ ЛИСТАМИ И ОШТУКАТУРИВАЮТ ЦЕМЕНТНЫМ
ИЛИ ГИПСОВЫМ РАСТВОРОМ С НАПОЛНИТЕЛЯМИ АСБЕСТА И ВСПУЧЕННОГО
ВЕРМИКУЛИТА. ПОДЪЕМНЫЕ ПЕРЕГОРОДКИ ОПУСКАЮТСЯ И ПОДНИМАЮТСЯ С
ПОМОЩЬЮ
СИСТЕМЫ
БЛОКОВ
И
ПРОТИВОВЕСОВ
(ПОДОБНО
ЛИФТАМ)
АВТОМАТИЧЕСКИ ПРИ ВОЗНИКНОВЕНИИ ОПАСНОСТИ ПОЖАРА.

22.

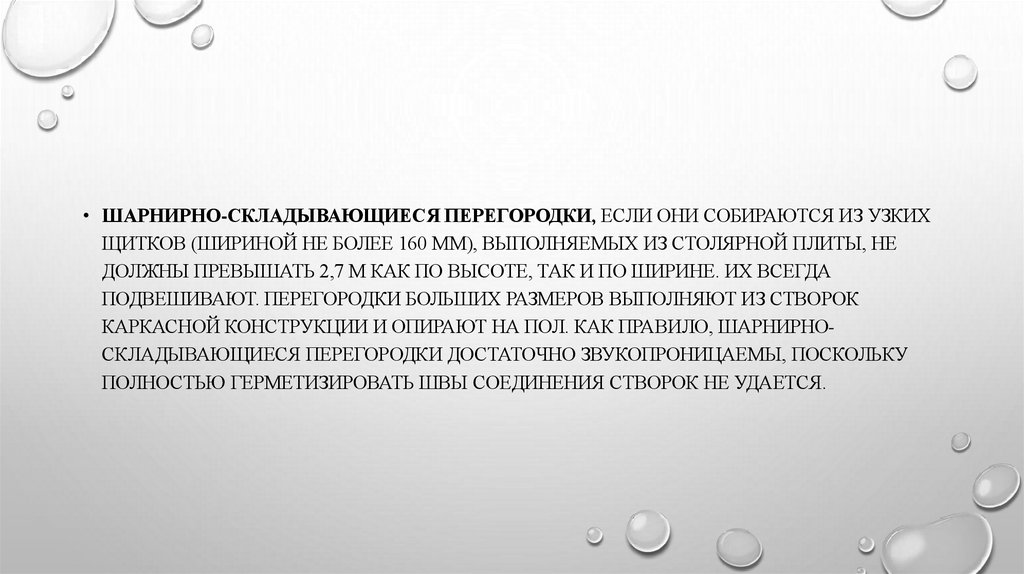

• ШАРНИРНО-СКЛАДЫВАЮЩИЕСЯ ПЕРЕГОРОДКИ, ЕСЛИ ОНИ СОБИРАЮТСЯ ИЗ УЗКИХ
ЩИТКОВ (ШИРИНОЙ НЕ БОЛЕЕ 160 ММ), ВЫПОЛНЯЕМЫХ ИЗ СТОЛЯРНОЙ ПЛИТЫ, НЕ
ДОЛЖНЫ ПРЕВЫШАТЬ 2,7 М КАК ПО ВЫСОТЕ, ТАК И ПО ШИРИНЕ. ИХ ВСЕГДА
ПОДВЕШИВАЮТ. ПЕРЕГОРОДКИ БОЛЬШИХ РАЗМЕРОВ ВЫПОЛНЯЮТ ИЗ СТВОРОК
КАРКАСНОЙ КОНСТРУКЦИИ И ОПИРАЮТ НА ПОЛ. КАК ПРАВИЛО, ШАРНИРНОСКЛАДЫВАЮЩИЕСЯ ПЕРЕГОРОДКИ ДОСТАТОЧНО ЗВУКОПРОНИЦАЕМЫ, ПОСКОЛЬКУ
ПОЛНОСТЬЮ ГЕРМЕТИЗИРОВАТЬ ШВЫ СОЕДИНЕНИЯ СТВОРОК НЕ УДАЕТСЯ.

23.

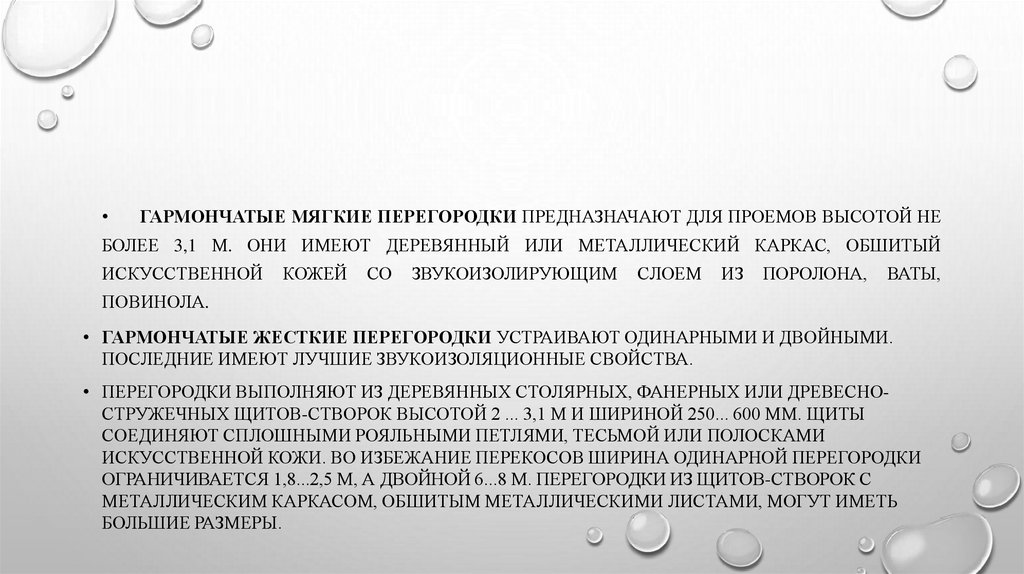

ГАРМОНЧАТЫЕ МЯГКИЕ ПЕРЕГОРОДКИ ПРЕДНАЗНАЧАЮТ ДЛЯ ПРОЕМОВ ВЫСОТОЙ НЕ
БОЛЕЕ 3,1 М. ОНИ ИМЕЮТ ДЕРЕВЯННЫЙ ИЛИ МЕТАЛЛИЧЕСКИЙ КАРКАС, ОБШИТЫЙ
ИСКУССТВЕННОЙ
КОЖЕЙ
СО
ЗВУКОИЗОЛИРУЮЩИМ
СЛОЕМ
ИЗ
ПОРОЛОНА,
ВАТЫ,
ПОВИНОЛА.
• ГАРМОНЧАТЫЕ ЖЕСТКИЕ ПЕРЕГОРОДКИ УСТРАИВАЮТ ОДИНАРНЫМИ И ДВОЙНЫМИ.
ПОСЛЕДНИЕ ИМЕЮТ ЛУЧШИЕ ЗВУКОИЗОЛЯЦИОННЫЕ СВОЙСТВА.
• ПЕРЕГОРОДКИ ВЫПОЛНЯЮТ ИЗ ДЕРЕВЯННЫХ СТОЛЯРНЫХ, ФАНЕРНЫХ ИЛИ ДРЕВЕСНОСТРУЖЕЧНЫХ ЩИТОВ-СТВОРОК ВЫСОТОЙ 2 ... 3,1 М И ШИРИНОЙ 250... 600 ММ. ЩИТЫ
СОЕДИНЯЮТ СПЛОШНЫМИ РОЯЛЬНЫМИ ПЕТЛЯМИ, ТЕСЬМОЙ ИЛИ ПОЛОСКАМИ
ИСКУССТВЕННОЙ КОЖИ. ВО ИЗБЕЖАНИЕ ПЕРЕКОСОВ ШИРИНА ОДИНАРНОЙ ПЕРЕГОРОДКИ
ОГРАНИЧИВАЕТСЯ 1,8...2,5 М, А ДВОЙНОЙ 6...8 М. ПЕРЕГОРОДКИ ИЗ ЩИТОВ-СТВОРОК С
МЕТАЛЛИЧЕСКИМ КАРКАСОМ, ОБШИТЫМ МЕТАЛЛИЧЕСКИМИ ЛИСТАМИ, МОГУТ ИМЕТЬ
БОЛЬШИЕ РАЗМЕРЫ.

24.

Подъемные перегородки
Гармончатые жесткие перегородки
Шарнирно-складывающиеся перегородки
Гармончатые мягкие перегородки
Прямораздвижные перегородки

25.

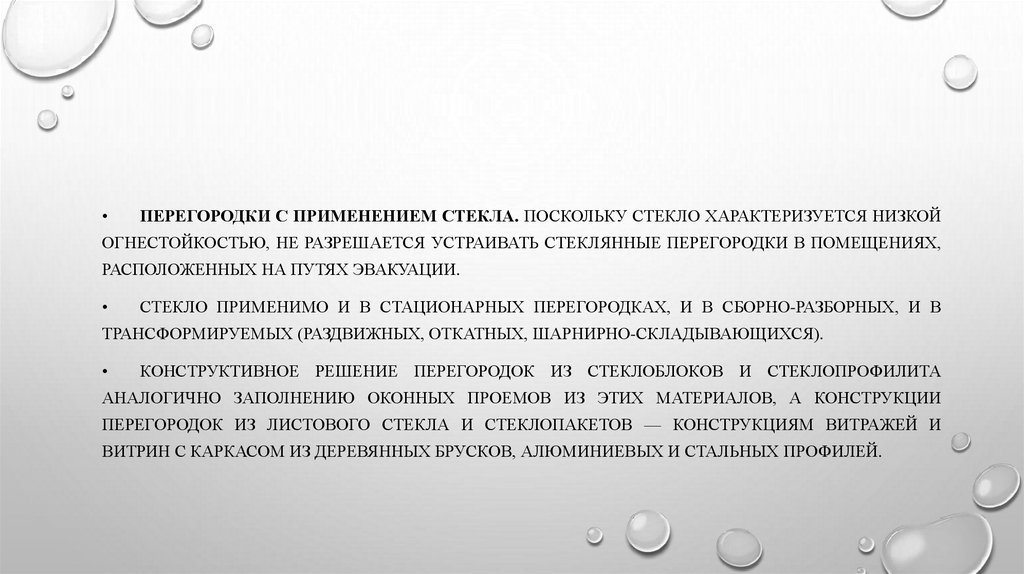

ПЕРЕГОРОДКИ С ПРИМЕНЕНИЕМ СТЕКЛА. ПОСКОЛЬКУ СТЕКЛО ХАРАКТЕРИЗУЕТСЯ НИЗКОЙ
ОГНЕСТОЙКОСТЬЮ, НЕ РАЗРЕШАЕТСЯ УСТРАИВАТЬ СТЕКЛЯННЫЕ ПЕРЕГОРОДКИ В ПОМЕЩЕНИЯХ,
РАСПОЛОЖЕННЫХ НА ПУТЯХ ЭВАКУАЦИИ.
СТЕКЛО ПРИМЕНИМО И В СТАЦИОНАРНЫХ ПЕРЕГОРОДКАХ, И В СБОРНО-РАЗБОРНЫХ, И В
ТРАНСФОРМИРУЕМЫХ (РАЗДВИЖНЫХ, ОТКАТНЫХ, ШАРНИРНО-СКЛАДЫВАЮЩИХСЯ).
КОНСТРУКТИВНОЕ РЕШЕНИЕ ПЕРЕГОРОДОК ИЗ СТЕКЛОБЛОКОВ И СТЕКЛОПРОФИЛИТА
АНАЛОГИЧНО ЗАПОЛНЕНИЮ ОКОННЫХ ПРОЕМОВ ИЗ ЭТИХ МАТЕРИАЛОВ, А КОНСТРУКЦИИ
ПЕРЕГОРОДОК ИЗ ЛИСТОВОГО СТЕКЛА И СТЕКЛОПАКЕТОВ — КОНСТРУКЦИЯМ ВИТРАЖЕЙ И
ВИТРИН С КАРКАСОМ ИЗ ДЕРЕВЯННЫХ БРУСКОВ, АЛЮМИНИЕВЫХ И СТАЛЬНЫХ ПРОФИЛЕЙ.

26.

Перегородки
из листового
стекла
Перегородки из
стеклоблоков
Перегородки из
стеклопрофилита

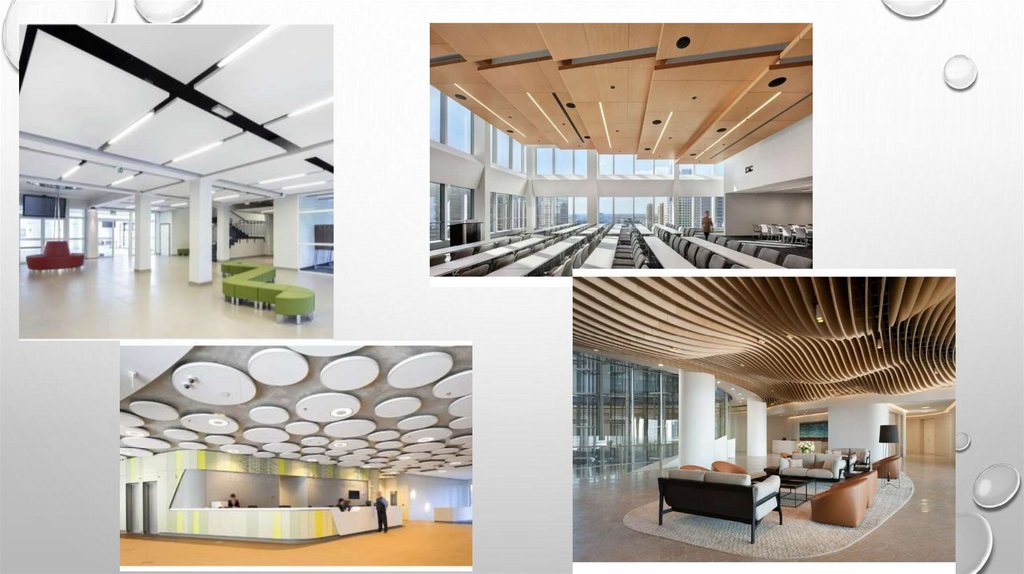

27. Подвесные потолки

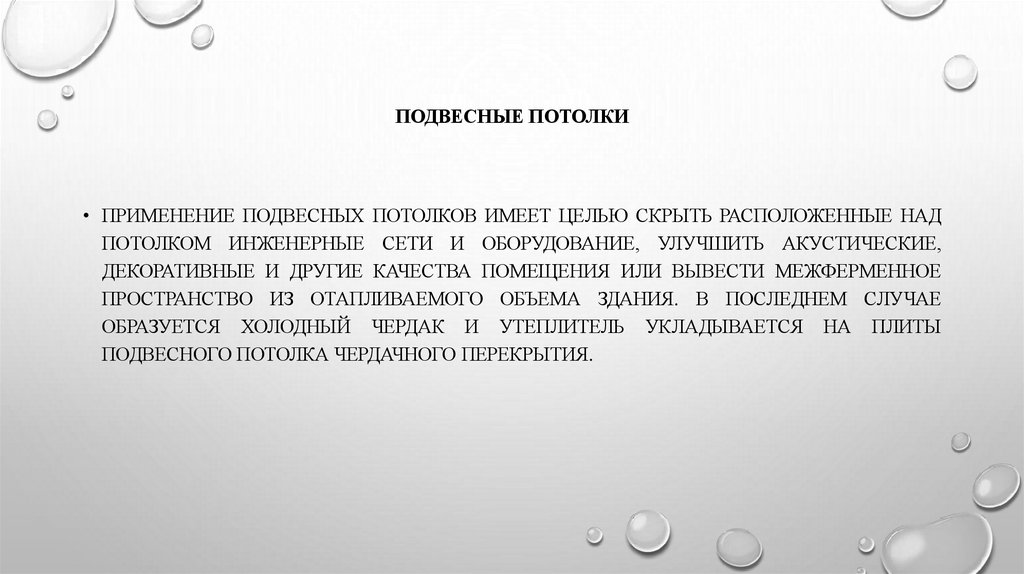

ПОДВЕСНЫЕ ПОТОЛКИ
• ПРИМЕНЕНИЕ ПОДВЕСНЫХ ПОТОЛКОВ ИМЕЕТ ЦЕЛЬЮ СКРЫТЬ РАСПОЛОЖЕННЫЕ НАД
ПОТОЛКОМ ИНЖЕНЕРНЫЕ СЕТИ И ОБОРУДОВАНИЕ, УЛУЧШИТЬ АКУСТИЧЕСКИЕ,
ДЕКОРАТИВНЫЕ И ДРУГИЕ КАЧЕСТВА ПОМЕЩЕНИЯ ИЛИ ВЫВЕСТИ МЕЖФЕРМЕННОЕ
ПРОСТРАНСТВО ИЗ ОТАПЛИВАЕМОГО ОБЪЕМА ЗДАНИЯ. В ПОСЛЕДНЕМ СЛУЧАЕ
ОБРАЗУЕТСЯ ХОЛОДНЫЙ ЧЕРДАК И УТЕПЛИТЕЛЬ УКЛАДЫВАЕТСЯ НА ПЛИТЫ
ПОДВЕСНОГО ПОТОЛКА ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ.

28.

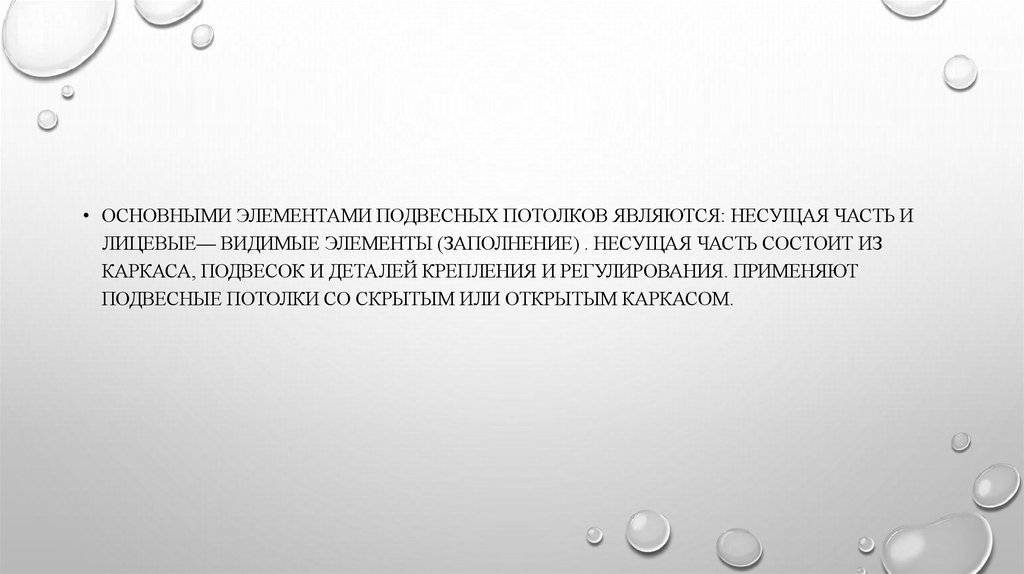

• ОСНОВНЫМИ ЭЛЕМЕНТАМИ ПОДВЕСНЫХ ПОТОЛКОВ ЯВЛЯЮТСЯ: НЕСУЩАЯ ЧАСТЬ И
ЛИЦЕВЫЕ— ВИДИМЫЕ ЭЛЕМЕНТЫ (ЗАПОЛНЕНИЕ) . НЕСУЩАЯ ЧАСТЬ СОСТОИТ ИЗ
КАРКАСА, ПОДВЕСОК И ДЕТАЛЕЙ КРЕПЛЕНИЯ И РЕГУЛИРОВАНИЯ. ПРИМЕНЯЮТ
ПОДВЕСНЫЕ ПОТОЛКИ СО СКРЫТЫМ ИЛИ ОТКРЫТЫМ КАРКАСОМ.

29.

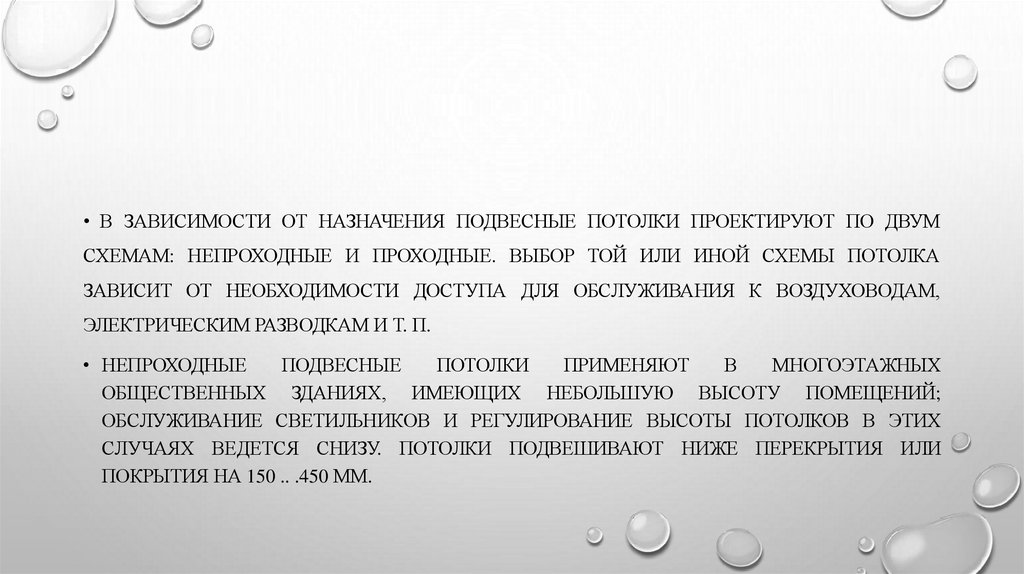

• В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ ПОДВЕСНЫЕ ПОТОЛКИ ПРОЕКТИРУЮТ ПО ДВУМ
СХЕМАМ: НЕПРОХОДНЫЕ И ПРОХОДНЫЕ. ВЫБОР ТОЙ ИЛИ ИНОЙ СХЕМЫ ПОТОЛКА
ЗАВИСИТ ОТ НЕОБХОДИМОСТИ ДОСТУПА ДЛЯ ОБСЛУЖИВАНИЯ К ВОЗДУХОВОДАМ,
ЭЛЕКТРИЧЕСКИМ РАЗВОДКАМ И Т. П.
• НЕПРОХОДНЫЕ
ПОДВЕСНЫЕ
ПОТОЛКИ
ПРИМЕНЯЮТ
В
МНОГОЭТАЖНЫХ
ОБЩЕСТВЕННЫХ ЗДАНИЯХ, ИМЕЮЩИХ НЕБОЛЬШУЮ ВЫСОТУ ПОМЕЩЕНИЙ;
ОБСЛУЖИВАНИЕ СВЕТИЛЬНИКОВ И РЕГУЛИРОВАНИЕ ВЫСОТЫ ПОТОЛКОВ В ЭТИХ
СЛУЧАЯХ ВЕДЕТСЯ СНИЗУ. ПОТОЛКИ ПОДВЕШИВАЮТ НИЖЕ ПЕРЕКРЫТИЯ ИЛИ
ПОКРЫТИЯ НА 150 .. .450 ММ.

30.

• ПРОХОДНЫЕ ПОДВЕСНЫЕ ПОТОЛКИ ПРИМЕНЯЮТСЯ В ЗДАНИЯХ С БОЛЬШИМИ
ПРОЛЕТАМИ, ПЕРЕКРЫТЫМИ ФЕРМАМИ, ПРИ ДОСТУПНОЙ ДЛЯ ПРОХОДА ВЫСОТЕ
МЕЖФЕРМЕННОГО ПРОСТРАНСТВА. ОБСЛУЖИВАНИЕ КОММУНИКАЦИЙ
ОСУЩЕСТВЛЯЕТСЯ В ЭТОМ МЕЖФЕРМЕННОМ ПРОСТРАНСТВЕ С ПЕРЕХОДНОГО
МОСТИКА, ТАК КАК ХОЖДЕНИЕ ПО ПОДВЕСНОМУ ПОТОЛКУ НЕ ДОПУСКАЕТСЯ.

31.

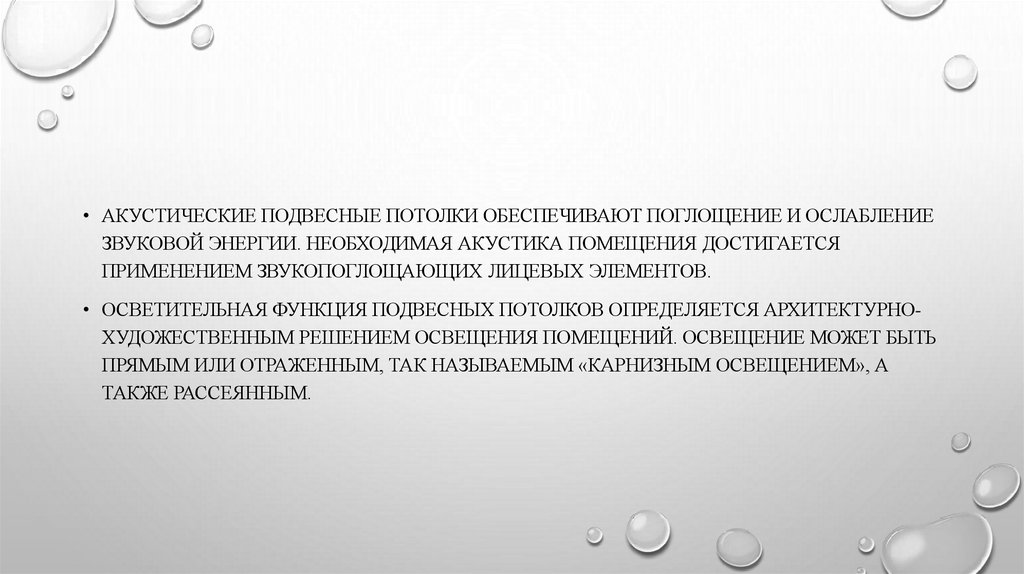

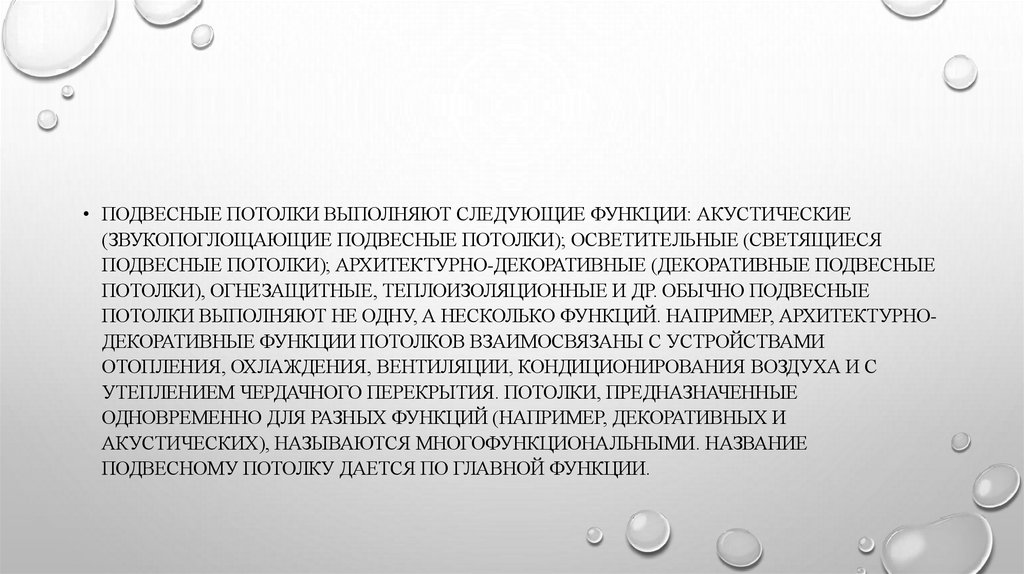

• ПОДВЕСНЫЕ ПОТОЛКИ ВЫПОЛНЯЮТ СЛЕДУЮЩИЕ ФУНКЦИИ: АКУСТИЧЕСКИЕ
(ЗВУКОПОГЛОЩАЮЩИЕ ПОДВЕСНЫЕ ПОТОЛКИ); ОСВЕТИТЕЛЬНЫЕ (СВЕТЯЩИЕСЯ
ПОДВЕСНЫЕ ПОТОЛКИ); АРХИТЕКТУРНО-ДЕКОРАТИВНЫЕ (ДЕКОРАТИВНЫЕ ПОДВЕСНЫЕ
ПОТОЛКИ), ОГНЕЗАЩИТНЫЕ, ТЕПЛОИЗОЛЯЦИОННЫЕ И ДР. ОБЫЧНО ПОДВЕСНЫЕ
ПОТОЛКИ ВЫПОЛНЯЮТ НЕ ОДНУ, А НЕСКОЛЬКО ФУНКЦИЙ. НАПРИМЕР, АРХИТЕКТУРНОДЕКОРАТИВНЫЕ ФУНКЦИИ ПОТОЛКОВ ВЗАИМОСВЯЗАНЫ С УСТРОЙСТВАМИ
ОТОПЛЕНИЯ, ОХЛАЖДЕНИЯ, ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И С
УТЕПЛЕНИЕМ ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ. ПОТОЛКИ, ПРЕДНАЗНАЧЕННЫЕ
ОДНОВРЕМЕННО ДЛЯ РАЗНЫХ ФУНКЦИЙ (НАПРИМЕР, ДЕКОРАТИВНЫХ И
АКУСТИЧЕСКИХ), НАЗЫВАЮТСЯ МНОГОФУНКЦИОНАЛЬНЫМИ. НАЗВАНИЕ
ПОДВЕСНОМУ ПОТОЛКУ ДАЕТСЯ ПО ГЛАВНОЙ ФУНКЦИИ.

32.

• АКУСТИЧЕСКИЕ ПОДВЕСНЫЕ ПОТОЛКИ ОБЕСПЕЧИВАЮТ ПОГЛОЩЕНИЕ И ОСЛАБЛЕНИЕ
ЗВУКОВОЙ ЭНЕРГИИ. НЕОБХОДИМАЯ АКУСТИКА ПОМЕЩЕНИЯ ДОСТИГАЕТСЯ
ПРИМЕНЕНИЕМ ЗВУКОПОГЛОЩАЮЩИХ ЛИЦЕВЫХ ЭЛЕМЕНТОВ.
• ОСВЕТИТЕЛЬНАЯ ФУНКЦИЯ ПОДВЕСНЫХ ПОТОЛКОВ ОПРЕДЕЛЯЕТСЯ АРХИТЕКТУРНОХУДОЖЕСТВЕННЫМ РЕШЕНИЕМ ОСВЕЩЕНИЯ ПОМЕЩЕНИЙ. ОСВЕЩЕНИЕ МОЖЕТ БЫТЬ
ПРЯМЫМ ИЛИ ОТРАЖЕННЫМ, ТАК НАЗЫВАЕМЫМ «КАРНИЗНЫМ ОСВЕЩЕНИЕМ», А
ТАКЖЕ РАССЕЯННЫМ.

33.

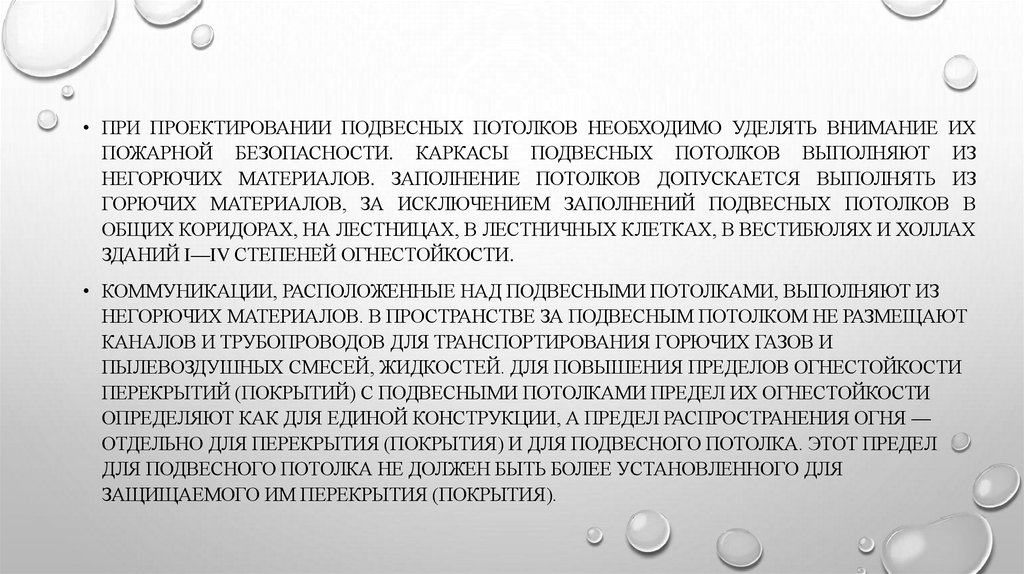

• ПРИ ПРОЕКТИРОВАНИИ ПОДВЕСНЫХ ПОТОЛКОВ НЕОБХОДИМО УДЕЛЯТЬ ВНИМАНИЕ ИХ
ПОЖАРНОЙ БЕЗОПАСНОСТИ. КАРКАСЫ ПОДВЕСНЫХ ПОТОЛКОВ ВЫПОЛНЯЮТ ИЗ
НЕГОРЮЧИХ МАТЕРИАЛОВ. ЗАПОЛНЕНИЕ ПОТОЛКОВ ДОПУСКАЕТСЯ ВЫПОЛНЯТЬ ИЗ
ГОРЮЧИХ МАТЕРИАЛОВ, ЗА ИСКЛЮЧЕНИЕМ ЗАПОЛНЕНИЙ ПОДВЕСНЫХ ПОТОЛКОВ В
ОБЩИХ КОРИДОРАХ, НА ЛЕСТНИЦАХ, В ЛЕСТНИЧНЫХ КЛЕТКАХ, В ВЕСТИБЮЛЯХ И ХОЛЛАХ
ЗДАНИЙ I—IV СТЕПЕНЕЙ ОГНЕСТОЙКОСТИ.
• КОММУНИКАЦИИ, РАСПОЛОЖЕННЫЕ НАД ПОДВЕСНЫМИ ПОТОЛКАМИ, ВЫПОЛНЯЮТ ИЗ
НЕГОРЮЧИХ МАТЕРИАЛОВ. В ПРОСТРАНСТВЕ ЗА ПОДВЕСНЫМ ПОТОЛКОМ НЕ РАЗМЕЩАЮТ
КАНАЛОВ И ТРУБОПРОВОДОВ ДЛЯ ТРАНСПОРТИРОВАНИЯ ГОРЮЧИХ ГАЗОВ И
ПЫЛЕВОЗДУШНЫХ СМЕСЕЙ, ЖИДКОСТЕЙ. ДЛЯ ПОВЫШЕНИЯ ПРЕДЕЛОВ ОГНЕСТОЙКОСТИ
ПЕРЕКРЫТИЙ (ПОКРЫТИЙ) С ПОДВЕСНЫМИ ПОТОЛКАМИ ПРЕДЕЛ ИХ ОГНЕСТОЙКОСТИ
ОПРЕДЕЛЯЮТ КАК ДЛЯ ЕДИНОЙ КОНСТРУКЦИИ, А ПРЕДЕЛ РАСПРОСТРАНЕНИЯ ОГНЯ —
ОТДЕЛЬНО ДЛЯ ПЕРЕКРЫТИЯ (ПОКРЫТИЯ) И ДЛЯ ПОДВЕСНОГО ПОТОЛКА. ЭТОТ ПРЕДЕЛ
ДЛЯ ПОДВЕСНОГО ПОТОЛКА НЕ ДОЛЖЕН БЫТЬ БОЛЕЕ УСТАНОВЛЕННОГО ДЛЯ
ЗАЩИЩАЕМОГО ИМ ПЕРЕКРЫТИЯ (ПОКРЫТИЯ).

34.

• ВЫБОР ЛИЦЕВОГО МАТЕРИАЛА (ЗАПОЛНЕНИЯ) ПОДВЕСНЫХ
ПОТОЛКОВ ПРОИЗВОДЯТ ИСХОДЯ ИЗ ФУНКЦИОНАЛЬНЫХ
ТРЕБОВАНИЙ
К
ПОМЕЩЕНИЯМ.
ДЛЯ
ПОМЕЩЕНИЙ
С
ВЛАЖНОСТЬЮ БОЛЕЕ 70% СЛЕДУЕТ ПРИМЕНЯТЬ АЛЮМИНИЕВЫЕ
СПЛАВЫ, АСБЕСТОЦЕМЕНТ, ПЛАСТИКИ, МИНЕРАЛЬНУЮ ВАТУ,
СТЕКЛОВОЛОКНО;
ДЛЯ
ПОМЕЩЕНИЙ
С
ПОВЫШЕННОЙ
ПОЖАРНОЙ ОПАСНОСТЬЮ — ЦЕМЕНТНЫЙ ФИБРОЛИТ, ЛИТЫЕ
ГИПСОВЫЕ ПЛИТЫ, ПЛИТЫ «АКМИГРАН», ПАНЕЛИ ИЗ СТЕКЛА;
ДЛЯ ПОМЕЩЕНИЙ С ПОВЫШЕННЫМИ ГИГИЕНИЧЕСКИМИ
ТРЕБОВАНИЯМИ — АЛЮМИНИЕВЫЕ СПЛАВЫ, ПОЛИМЕРНЫЕ
ПЛЕНКИ, ПЛАСТИКИ.
