1.

Повышение квалификации
специалистов, ответственных за валку
и раскряжёвку леса
ЗЫКОВ В. А.

2.

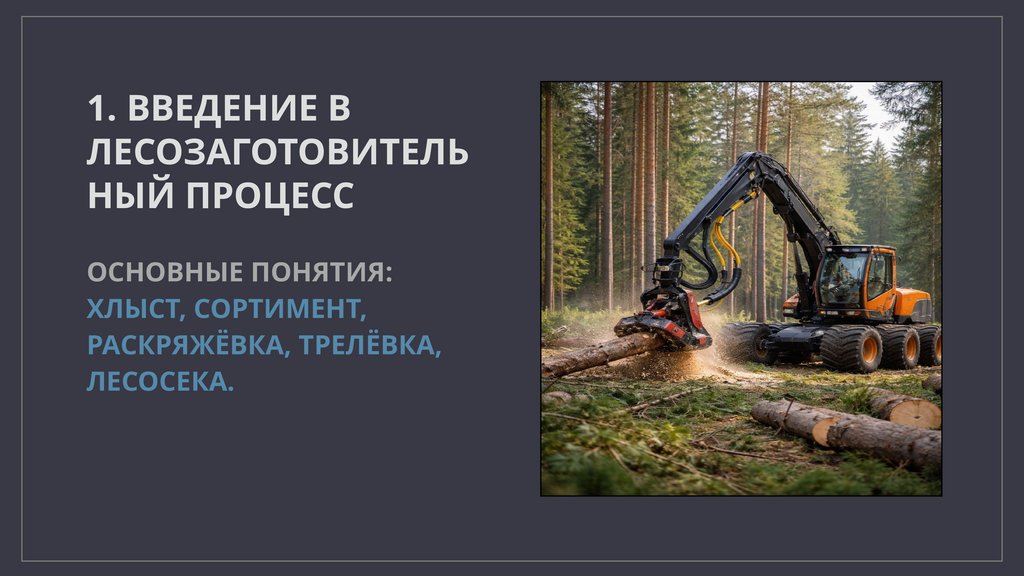

1. ВВЕДЕНИЕ В
ЛЕСОЗАГОТОВИТЕЛЬ
НЫЙ ПРОЦЕСС
ОСНОВНЫЕ ПОНЯТИЯ:
ХЛЫСТ, СОРТИМЕНТ,
РАСКРЯЖЁВКА, ТРЕЛЁВКА,
ЛЕСОСЕКА.

3.

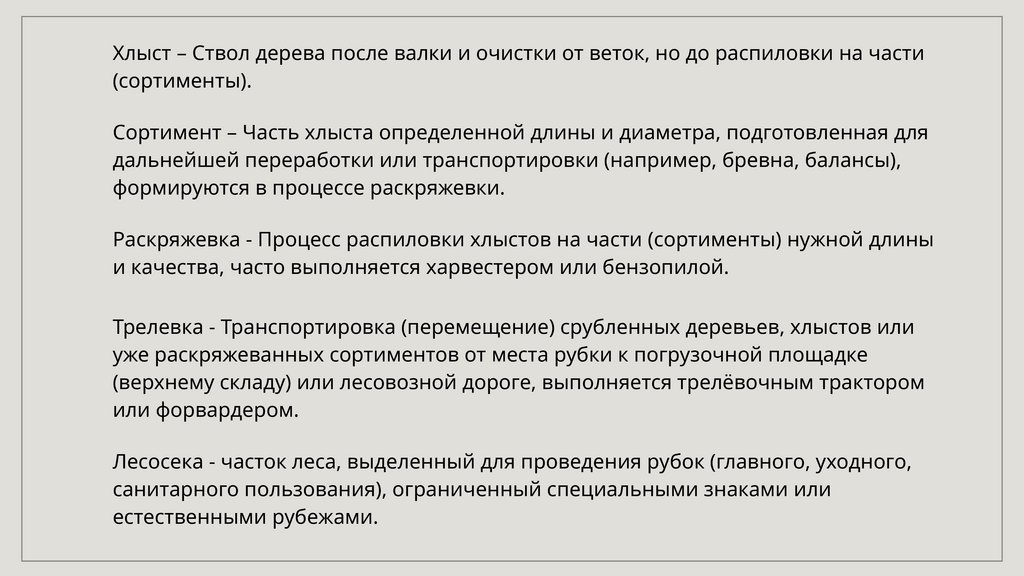

Хлыст – Ствол дерева после валки и очистки от веток, но до распиловки на части
(сортименты).
Сортимент – Часть хлыста определенной длины и диаметра, подготовленная для
дальнейшей переработки или транспортировки (например, бревна, балансы),
формируются в процессе раскряжевки.
Раскряжевка - Процесс распиловки хлыстов на части (сортименты) нужной длины
и качества, часто выполняется харвестером или бензопилой.
Трелевка - Транспортировка (перемещение) срубленных деревьев, хлыстов или
уже раскряжеванных сортиментов от места рубки к погрузочной площадке
(верхнему складу) или лесовозной дороге, выполняется трелёвочным трактором
или форвардером.
Лесосека - часток леса, выделенный для проведения рубок (главного, уходного,
санитарного пользования), ограниченный специальными знаками или
естественными рубежами.

4.

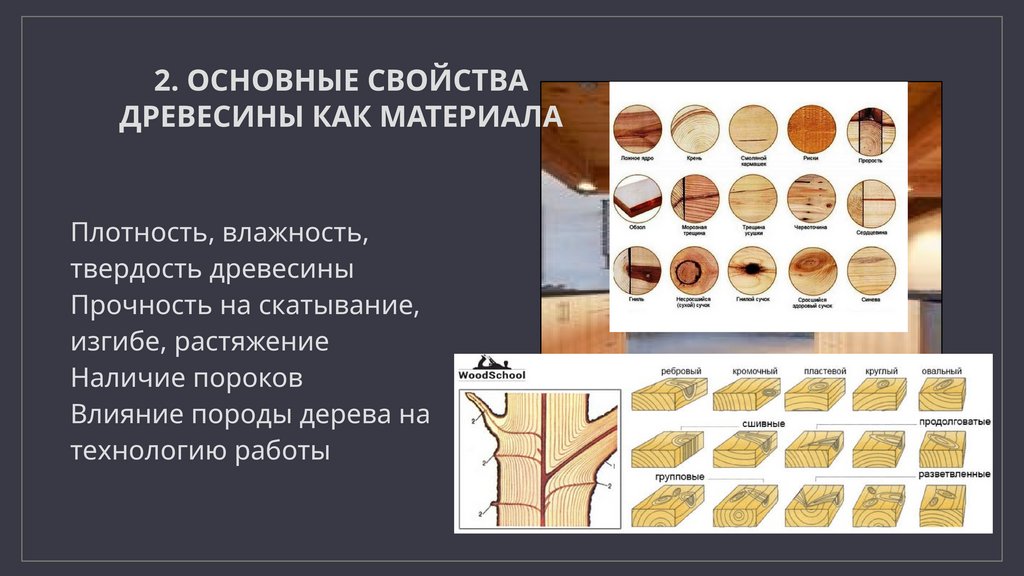

2. ОСНОВНЫЕ СВОЙСТВА
ДРЕВЕСИНЫ КАК МАТЕРИАЛА
Плотность, влажность,
твердость древесины
Прочность на скатывание,
изгибе, растяжение
Наличие пороков
Влияние породы дерева на
технологию работы

5.

6.

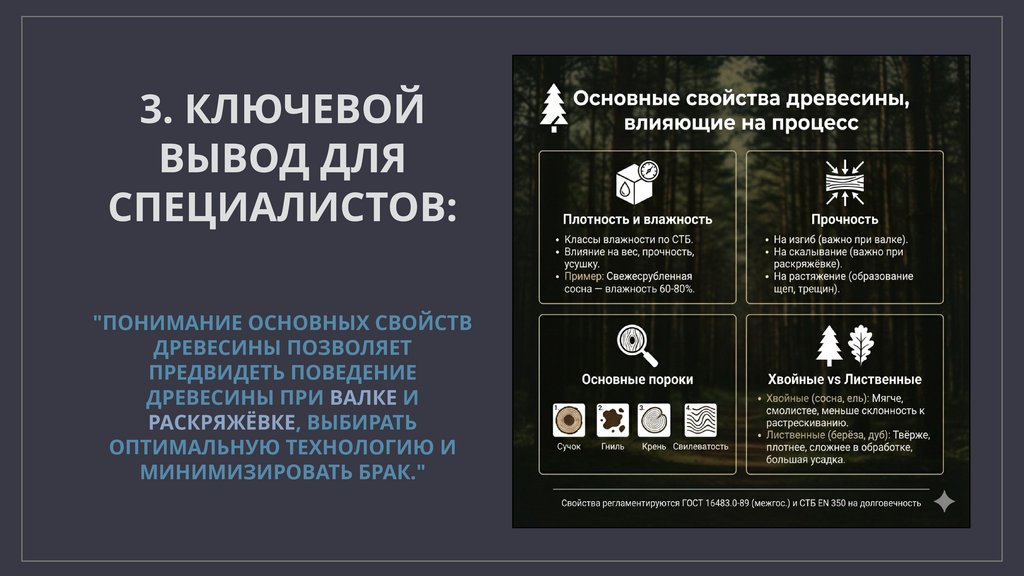

3. КЛЮЧЕВОЙ
ВЫВОД ДЛЯ
СПЕЦИАЛИСТОВ:
"ПОНИМАНИЕ ОСНОВНЫХ СВОЙСТВ
ДРЕВЕСИНЫ ПОЗВОЛЯЕТ
ПРЕДВИДЕТЬ ПОВЕДЕНИЕ
ДРЕВЕСИНЫ ПРИ ВАЛКЕ И
РАСКРЯЖЁВКЕ, ВЫБИРАТЬ
ОПТИМАЛЬНУЮ ТЕХНОЛОГИЮ И
МИНИМИЗИРОВАТЬ БРАК."

7.

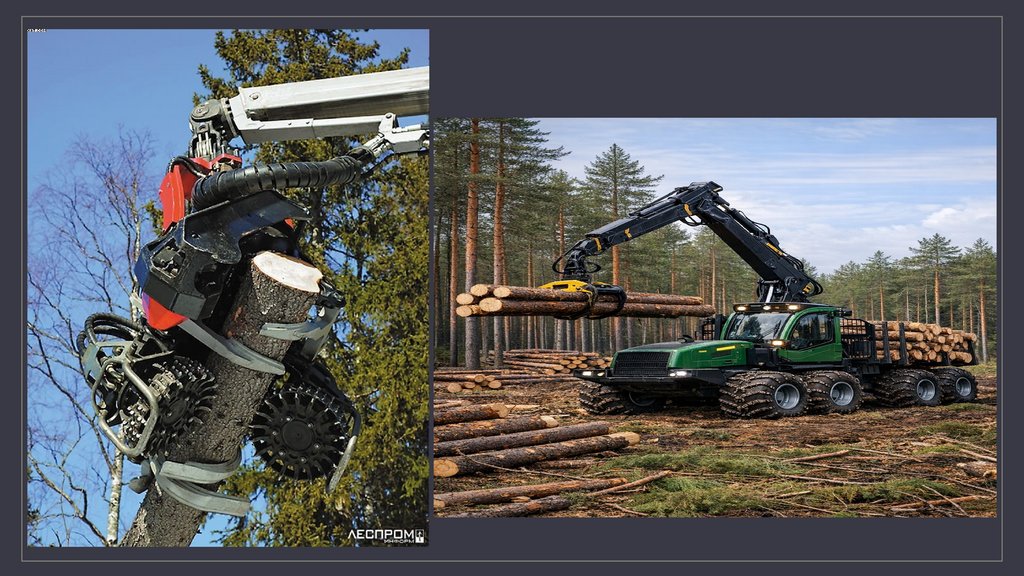

4. КЛАССИФИКАЦИЯ ЛЕСОЗАГОТОВИТЕЛЬНОЙ ТЕХНИКИ
ПО ЭТАПУ ПРОЦЕССА; ПО ТИПУ
ПРИВОДА: МЕХАНИЗИПОВАННАЯ,
ПОЛУМЕХАНИЗИРОВАННАЯ, РУЧНАЯ;
ПО МОБИЛЬНОСТИ: САМОХОДНАЯ,
СТАЦИОНАРНАЯ.

8.

9.

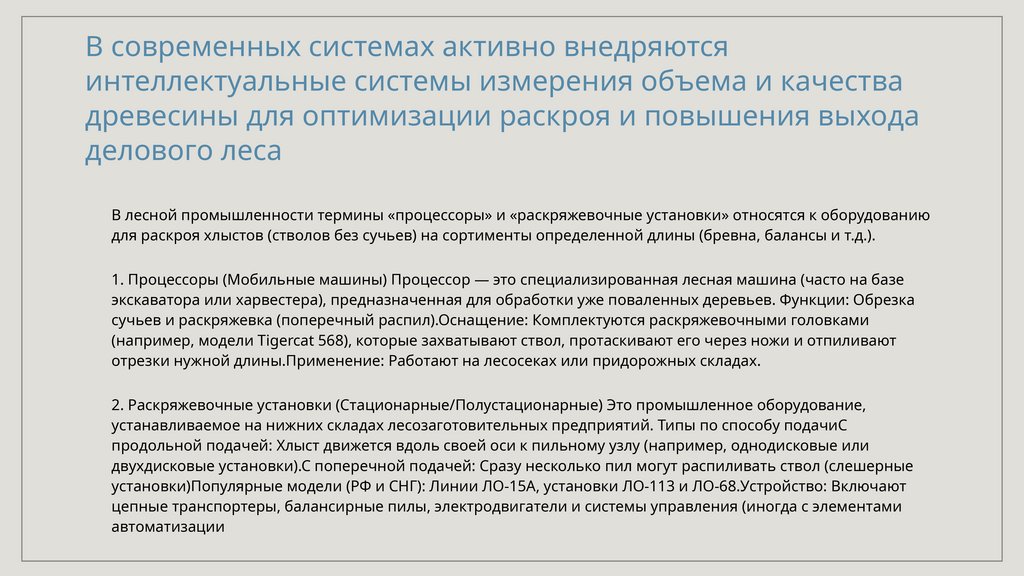

В современных системах активно внедряются
интеллектуальные системы измерения объема и качества
древесины для оптимизации раскроя и повышения выхода
делового леса
В лесной промышленности термины «процессоры» и «раскряжевочные установки» относятся к оборудованию
для раскроя хлыстов (стволов без сучьев) на сортименты определенной длины (бревна, балансы и т.д.).
1. Процессоры (Мобильные машины) Процессор — это специализированная лесная машина (часто на базе
экскаватора или харвестера), предназначенная для обработки уже поваленных деревьев. Функции: Обрезка
сучьев и раскряжевка (поперечный распил).Оснащение: Комплектуются раскряжевочными головками
(например, модели Tigercat 568), которые захватывают ствол, протаскивают его через ножи и отпиливают
отрезки нужной длины.Применение: Работают на лесосеках или придорожных складах.
2. Раскряжевочные установки (Стационарные/Полустационарные) Это промышленное оборудование,
устанавливаемое на нижних складах лесозаготовительных предприятий. Типы по способу подачиС
продольной подачей: Хлыст движется вдоль своей оси к пильному узлу (например, однодисковые или
двухдисковые установки).С поперечной подачей: Сразу несколько пил могут распиливать ствол (слешерные
установки)Популярные модели (РФ и СНГ): Линии ЛО-15А, установки ЛО-113 и ЛО-68.Устройство: Включают
цепные транспортеры, балансирные пилы, электродвигатели и системы управления (иногда с элементами
автоматизации

10.

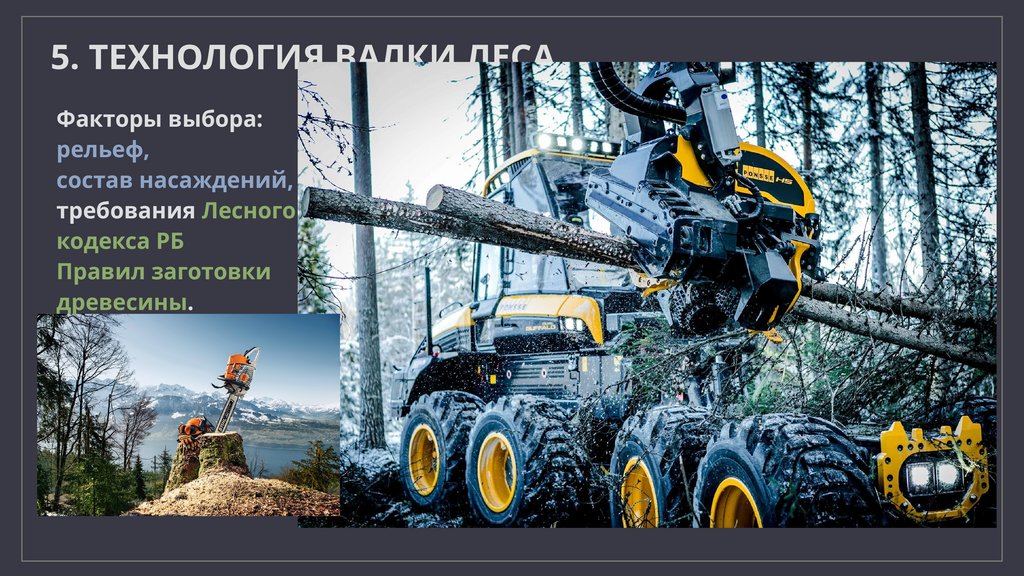

5. ТЕХНОЛОГИЯ ВАЛКИ ЛЕСА
Факторы выбора:
рельеф,
состав насаждений,
требования Лесного
кодекса РБ
Правил заготовки
древесины.

11.

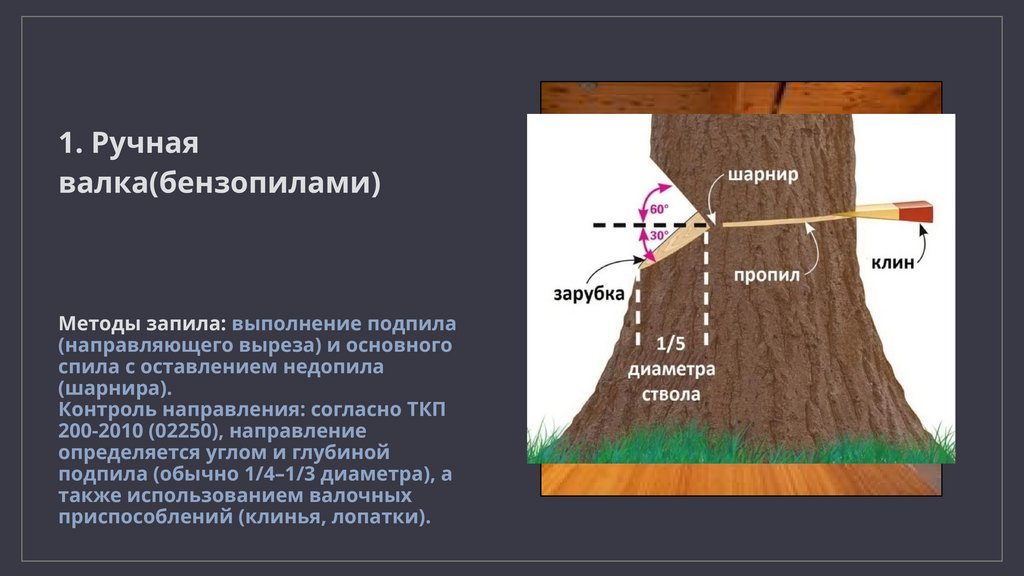

1. Ручная
валка(бензопилами)
Методы запила: выполнение подпила
(направляющего выреза) и основного
спила с оставлением недопила
(шарнира).
Контроль направления: согласно ТКП
200-2010 (02250), направление
определяется углом и глубиной
подпила (обычно 1/4–1/3 диаметра), а
также использованием валочных
приспособлений (клинья, лопатки).

12.

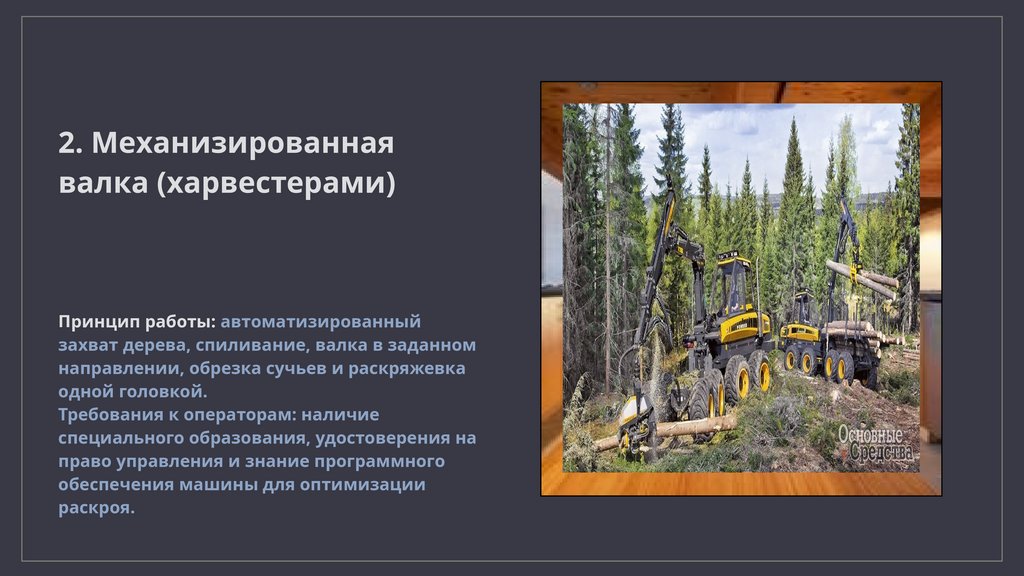

2. Механизированная
валка (харвестерами)
Принцип работы: автоматизированный
захват дерева, спиливание, валка в заданном
направлении, обрезка сучьев и раскряжевка
одной головкой.
Требования к операторам: наличие
специального образования, удостоверения на
право управления и знание программного
обеспечения машины для оптимизации
раскроя.

13.

3. Факторы, влияющие на
выбор
Рельеф и условия: механизация ограничена на
крутых склонах (>20°) и переувлажненных
почвах.
Состав насаждений: густота, диаметр стволов и
наличие
подроста
(ручная
валка
предпочтительна для выборочных рубок в
сложных условиях).
Законодательство: строгое соблюдение норм
Лесного кодекса РБ и Правил заготовки
древесины в части сохранения биологического
разнообразия и очистки лесосек.

14.

6.ТЕХНОЛОГИЯ РАСКРЯЖЕВКИ
ГОСТ 9463-2016, СТБ 1711-2007

15.

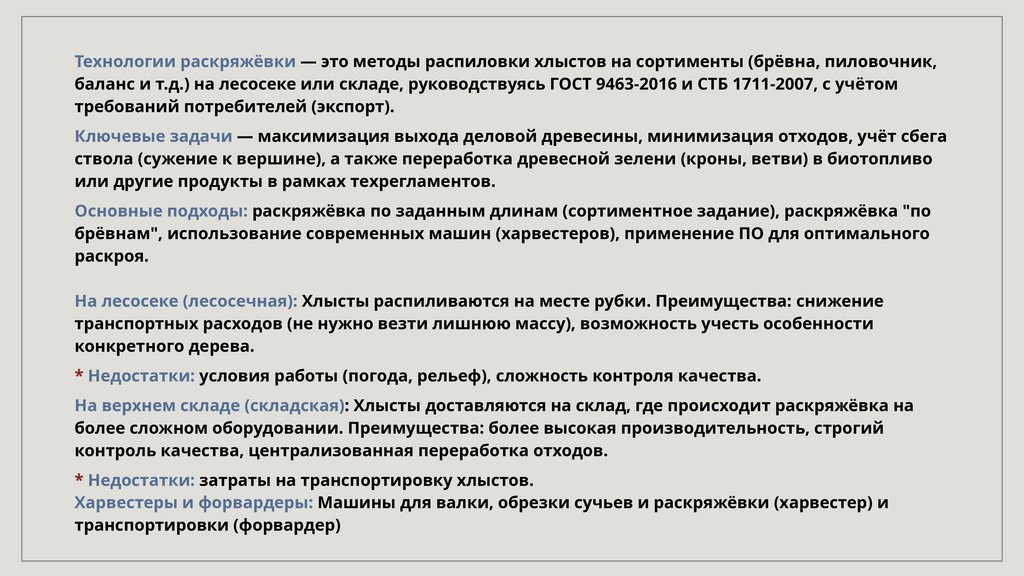

Технологии раскряжёвки — это методы распиловки хлыстов на сортименты (брёвна, пиловочник,
баланс и т.д.) на лесосеке или складе, руководствуясь ГОСТ 9463-2016 и СТБ 1711-2007, с учётом
требований потребителей (экспорт).
Ключевые задачи — максимизация выхода деловой древесины, минимизация отходов, учёт сбега
ствола (сужение к вершине), а также переработка древесной зелени (кроны, ветви) в биотопливо
или другие продукты в рамках техрегламентов.
Основные подходы: раскряжёвка по заданным длинам (сортиментное задание), раскряжёвка "по
брёвнам", использование современных машин (харвестеров), применение ПО для оптимального
раскроя.
На лесосеке (лесосечная): Хлысты распиливаются на месте рубки. Преимущества: снижение
транспортных расходов (не нужно везти лишнюю массу), возможность учесть особенности
конкретного дерева.
* Недостатки: условия работы (погода, рельеф), сложность контроля качества.
На верхнем складе (складская): Хлысты доставляются на склад, где происходит раскряжёвка на
более сложном оборудовании. Преимущества: более высокая производительность, строгий
контроль качества, централизованная переработка отходов.
* Недостатки: затраты на транспортировку хлыстов.
Харвестеры и форвардеры: Машины для валки, обрезки сучьев и раскряжёвки (харвестер) и
транспортировки (форвардер)

16.

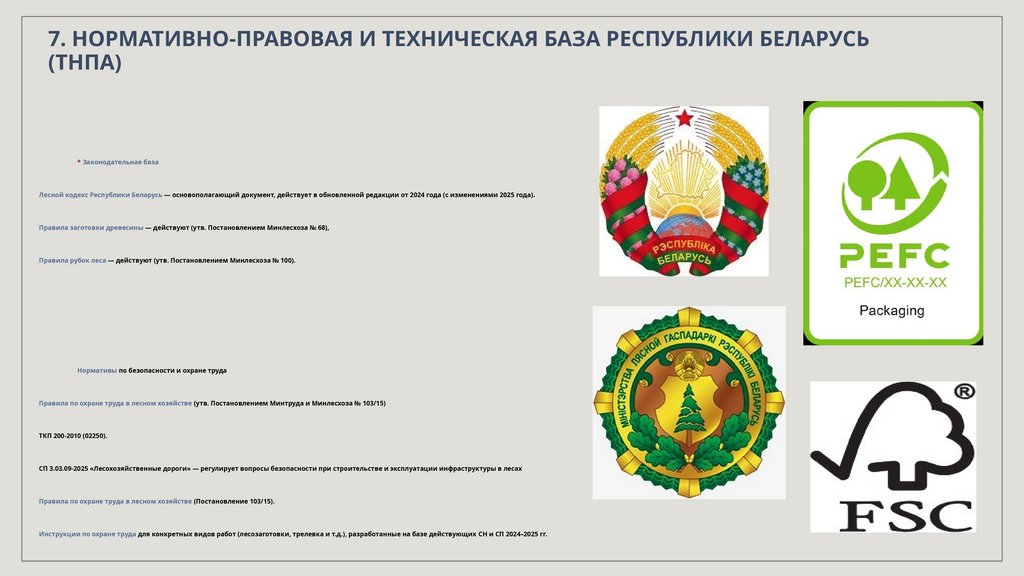

7. НОРМАТИВНО-ПРАВОВАЯ И ТЕХНИЧЕСКАЯ БАЗА РЕСПУБЛИКИ БЕЛАРУСЬ
(ТНПА)
* Законодательная база
Лесной кодекс Республики Беларусь — основополагающий документ, действует в обновленной редакции от 2024 года (с изменениями 2025 года).
Правила заготовки древесины — действуют (утв. Постановлением Минлесхоза № 68),
Правила рубок леса — действуют (утв. Постановлением Минлесхоза № 100).
Нормативы по безопасности и охране труда
Правила по охране труда в лесном хозяйстве (утв. Постановлением Минтруда и Минлесхоза № 103/15)
ТКП 200-2010 (02250).
СП 3.03.09-2025 «Лесохозяйственные дороги» — регулирует вопросы безопасности при строительстве и эксплуатации инфраструктуры в лесах
Правила по охране труда в лесном хозяйстве (Постановление 103/15).
Инструкции по охране труда для конкретных видов работ (лесозаготовки, трелевка и т.д.), разработанные на базе действующих СН и СП 2024–2025 гг.

17.

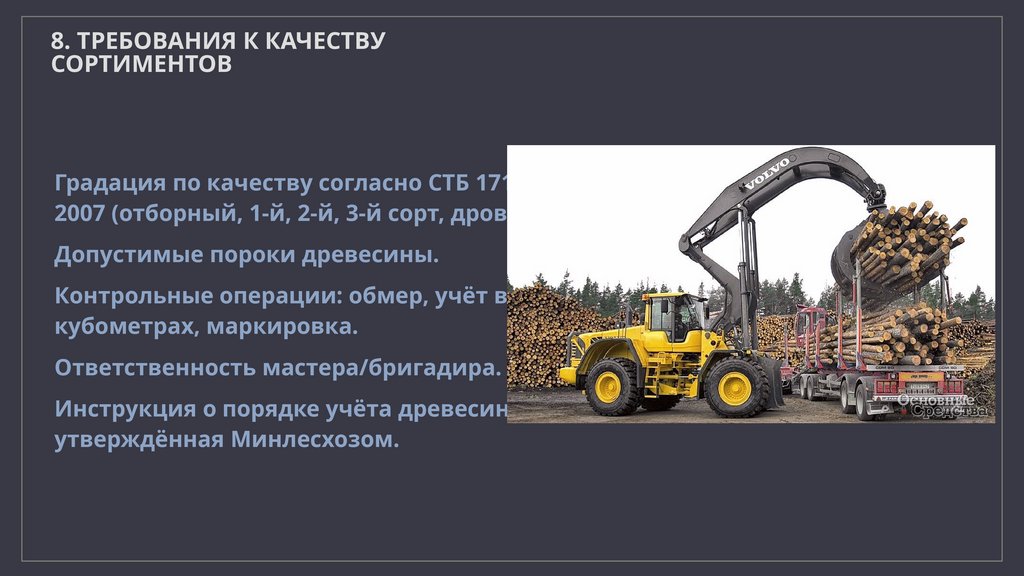

8. ТРЕБОВАНИЯ К КАЧЕСТВУ
СОРТИМЕНТОВ
Градация по качеству согласно СТБ 17112007 (отборный, 1-й, 2-й, 3-й сорт, дрова).
Допустимые пороки древесины.
Контрольные операции: обмер, учёт в
кубометрах, маркировка.
Ответственность мастера/бригадира.
Инструкция о порядке учёта древесины,
утверждённая Минлесхозом.

18.

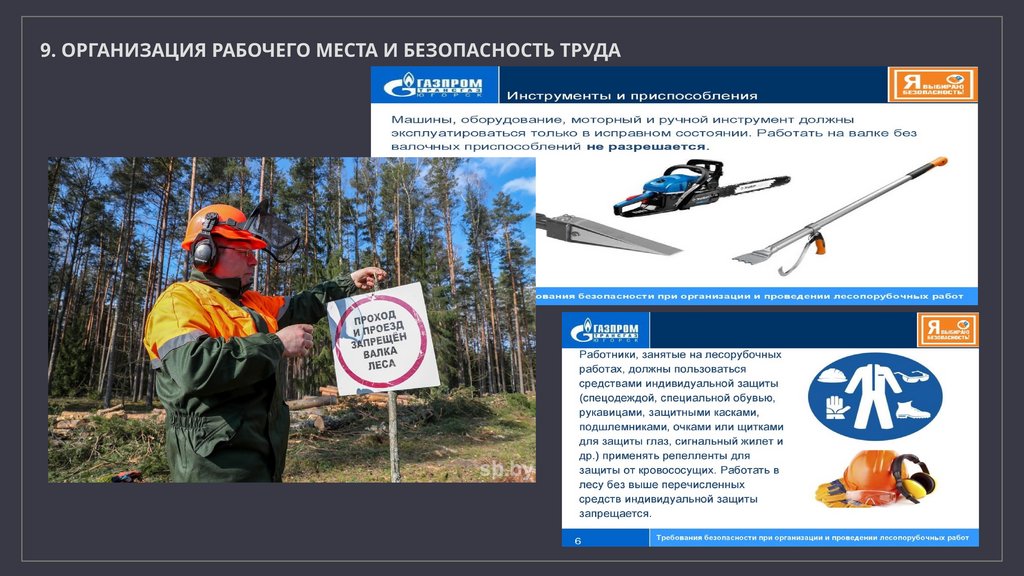

9. ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА И БЕЗОПАСНОСТЬ ТРУДА

19.

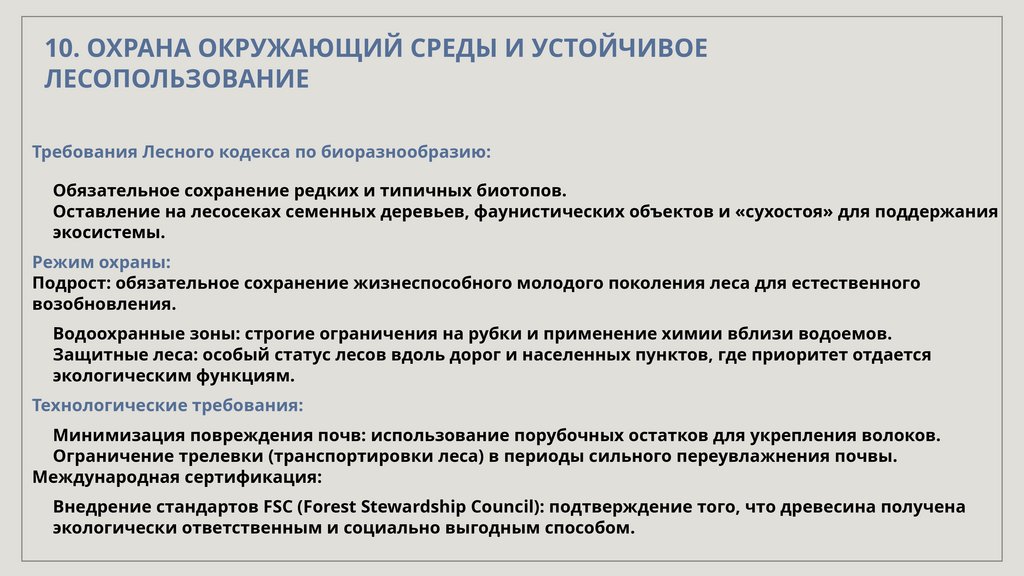

10. ОХРАНА ОКРУЖАЮЩИЙ СРЕДЫ И УСТОЙЧИВОЕ
ЛЕСОПОЛЬЗОВАНИЕ
Требования Лесного кодекса по биоразнообразию:
Обязательное сохранение редких и типичных биотопов.
Оставление на лесосеках семенных деревьев, фаунистических объектов и «сухостоя» для поддержания
экосистемы.
Режим охраны:
Подрост: обязательное сохранение жизнеспособного молодого поколения леса для естественного
возобновления.
Водоохранные зоны: строгие ограничения на рубки и применение химии вблизи водоемов.
Защитные леса: особый статус лесов вдоль дорог и населенных пунктов, где приоритет отдается
экологическим функциям.
Технологические требования:
Минимизация повреждения почв: использование порубочных остатков для укрепления волоков.
Ограничение трелевки (транспортировки леса) в периоды сильного переувлажнения почвы.
Международная сертификация:
Внедрение стандартов FSC (Forest Stewardship Council): подтверждение того, что древесина получена
экологически ответственным и социально выгодным способом.

20.

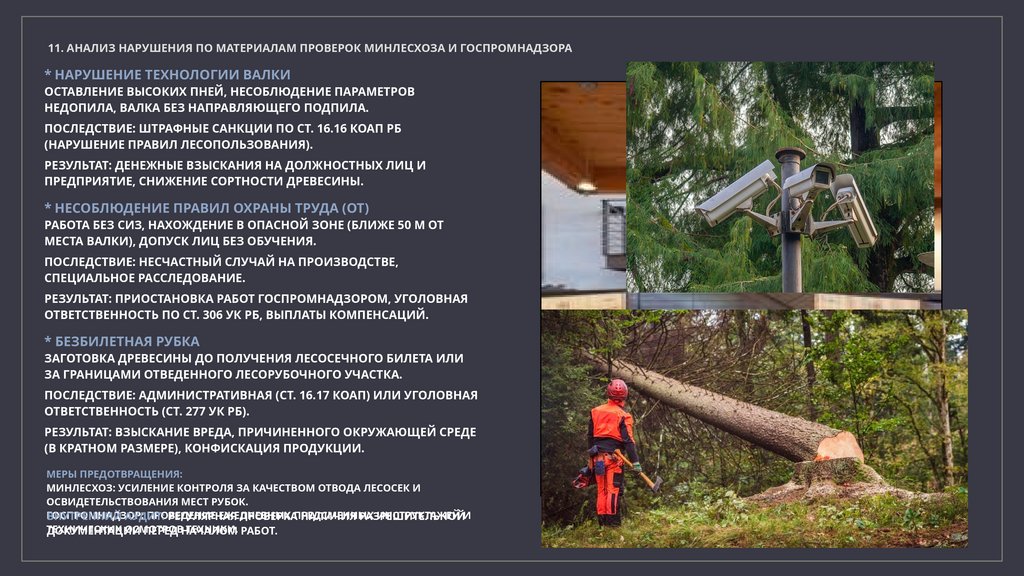

11. АНАЛИЗ НАРУШЕНИЯ ПО МАТЕРИАЛАМ ПРОВЕРОК МИНЛЕСХОЗА И ГОСПРОМНАДЗОРА
* НАРУШЕНИЕ ТЕХНОЛОГИИ ВАЛКИ
ОСТАВЛЕНИЕ ВЫСОКИХ ПНЕЙ, НЕСОБЛЮДЕНИЕ ПАРАМЕТРОВ
НЕДОПИЛА, ВАЛКА БЕЗ НАПРАВЛЯЮЩЕГО ПОДПИЛА.
ПОСЛЕДСТВИЕ: ШТРАФНЫЕ САНКЦИИ ПО СТ. 16.16 КОАП РБ
(НАРУШЕНИЕ ПРАВИЛ ЛЕСОПОЛЬЗОВАНИЯ).
РЕЗУЛЬТАТ: ДЕНЕЖНЫЕ ВЗЫСКАНИЯ НА ДОЛЖНОСТНЫХ ЛИЦ И
ПРЕДПРИЯТИЕ, СНИЖЕНИЕ СОРТНОСТИ ДРЕВЕСИНЫ.
* НЕСОБЛЮДЕНИЕ ПРАВИЛ ОХРАНЫ ТРУДА (ОТ)
РАБОТА БЕЗ СИЗ, НАХОЖДЕНИЕ В ОПАСНОЙ ЗОНЕ (БЛИЖЕ 50 М ОТ
МЕСТА ВАЛКИ), ДОПУСК ЛИЦ БЕЗ ОБУЧЕНИЯ.
ПОСЛЕДСТВИЕ: НЕСЧАСТНЫЙ СЛУЧАЙ НА ПРОИЗВОДСТВЕ,
СПЕЦИАЛЬНОЕ РАССЛЕДОВАНИЕ.
РЕЗУЛЬТАТ: ПРИОСТАНОВКА РАБОТ ГОСПРОМНАДЗОРОМ, УГОЛОВНАЯ
ОТВЕТСТВЕННОСТЬ ПО СТ. 306 УК РБ, ВЫПЛАТЫ КОМПЕНСАЦИЙ.
* БЕЗБИЛЕТНАЯ РУБКА
ЗАГОТОВКА ДРЕВЕСИНЫ ДО ПОЛУЧЕНИЯ ЛЕСОСЕЧНОГО БИЛЕТА ИЛИ
ЗА ГРАНИЦАМИ ОТВЕДЕННОГО ЛЕСОРУБОЧНОГО УЧАСТКА.
ПОСЛЕДСТВИЕ: АДМИНИСТРАТИВНАЯ (СТ. 16.17 КОАП) ИЛИ УГОЛОВНАЯ
ОТВЕТСТВЕННОСТЬ (СТ. 277 УК РБ).
РЕЗУЛЬТАТ: ВЗЫСКАНИЕ ВРЕДА, ПРИЧИНЕННОГО ОКРУЖАЮЩЕЙ СРЕДЕ
(В КРАТНОМ РАЗМЕРЕ), КОНФИСКАЦИЯ ПРОДУКЦИИ.
МЕРЫ ПРЕДОТВРАЩЕНИЯ:
МИНЛЕСХОЗ: УСИЛЕНИЕ КОНТРОЛЯ ЗА КАЧЕСТВОМ ОТВОДА ЛЕСОСЕК И
ОСВИДЕТЕЛЬСТВОВАНИЯ МЕСТ РУБОК.
ГОСПРОМНАДЗОР:
ПРОВЕДЕНИЕ
ЕЖЕДНЕВНЫХ
ИНСТРУКТАЖЕЙ И
ВНУТРЕННИЙ АУДИТ:
РЕГУЛЯРНАЯ
ПРОВЕРКАПРЕДСМЕННЫХ
НАЛИЧИЯ РАЗРЕШИТЕЛЬНОЙ
ТЕХНИЧЕСКИХ
ОСМОТРОВ
ТЕХНИКИ. РАБОТ.
ДОКУМЕНТАЦИИ
ПЕРЕД НАЧАЛОМ

21.

12: КОНТРОЛЬ ЗНАНИЙ И ИТОГОВАЯ АТТЕСТАЦИЯ
ФОРМЫ КОНТРОЛЯ:
ТЕСТИРОВАНИЕ ПО ТНПА РБ, РЕШЕНИЕ
СИТУАЦИОННЫХ ЗАДАЧ, УСТНЫЙ ОПРОС ПО
ОХРАНЕ ТРУДА.
ДОКУМЕНТ ОБ ОКОНЧАНИИ:
СВИДЕТЕЛЬСТВО (УДОСТОВЕРЕНИЕ) О
ПОВЫШЕНИИ КВАЛИФИКАЦИИ
ГОСУДАРСТВЕННОГО ОБРАЗЦА РБ.
