1. Настройка 3D-принтера и печать прототипа

Основные ошибки в
настройках слайсера

2.

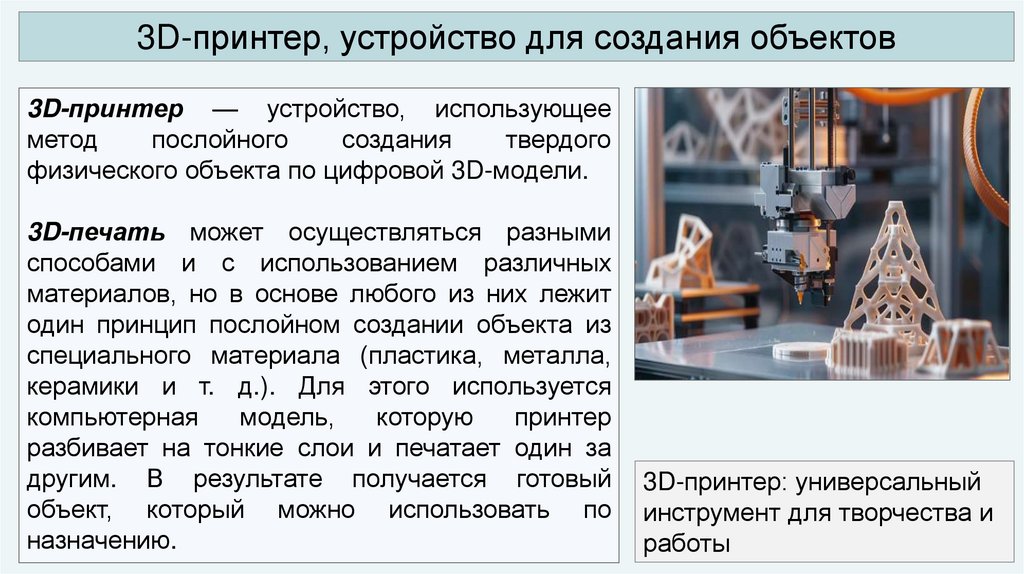

3D-принтер, устройство для создания объектов
3D-принтер — устройство, использующее
метод
послойного
создания
твердого
физического объекта по цифровой 3D-модели.
3D-печать может осуществляться разными
способами и с использованием различных
материалов, но в основе любого из них лежит
один принцип послойном создании объекта из
специального материала (пластика, металла,
керамики и т. д.). Для этого используется
компьютерная
модель,
которую
принтер
разбивает на тонкие слои и печатает один за
другим. В результате получается готовый
объект, который можно использовать по
назначению.
3D-принтер: универсальный
инструмент для творчества и
работы

3.

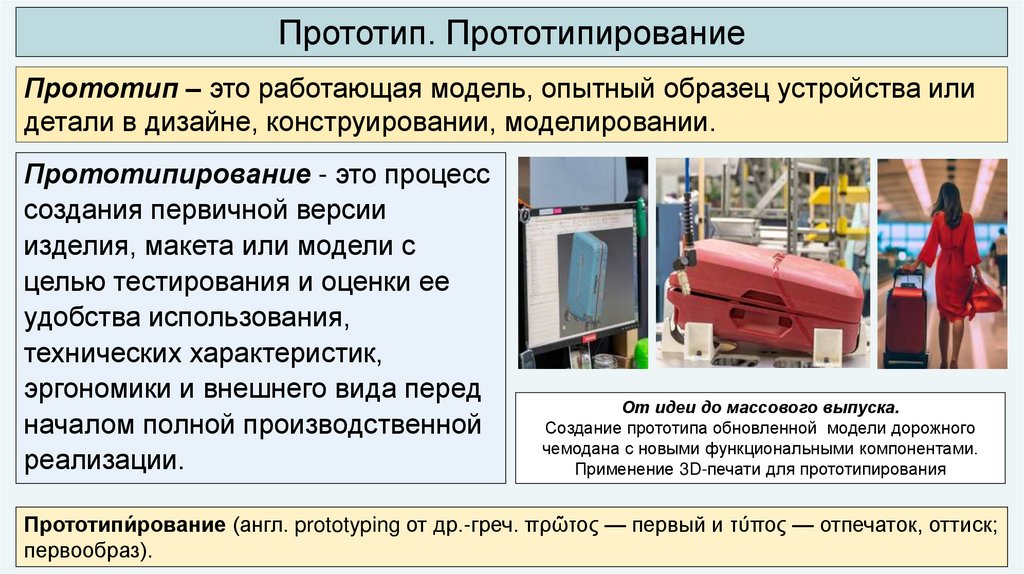

Прототип. Прототипирование
Прототип – это работающая модель, опытный образец устройства или
детали в дизайне, конструировании, моделировании.
Прототипирование - это процесс
создания первичной версии
изделия, макета или модели с
целью тестирования и оценки ее
удобства использования,
технических характеристик,
эргономики и внешнего вида перед
началом полной производственной
реализации.
От идеи до массового выпуска.
Создание прототипа обновленной модели дорожного
чемодана с новыми функциональными компонентами.
Применение 3D-печати для прототипирования
Прототипи́рование (англ. prototyping от др.-греч. πρῶτος — первый и τύπος — отпечаток, оттиск;
первообраз).

4.

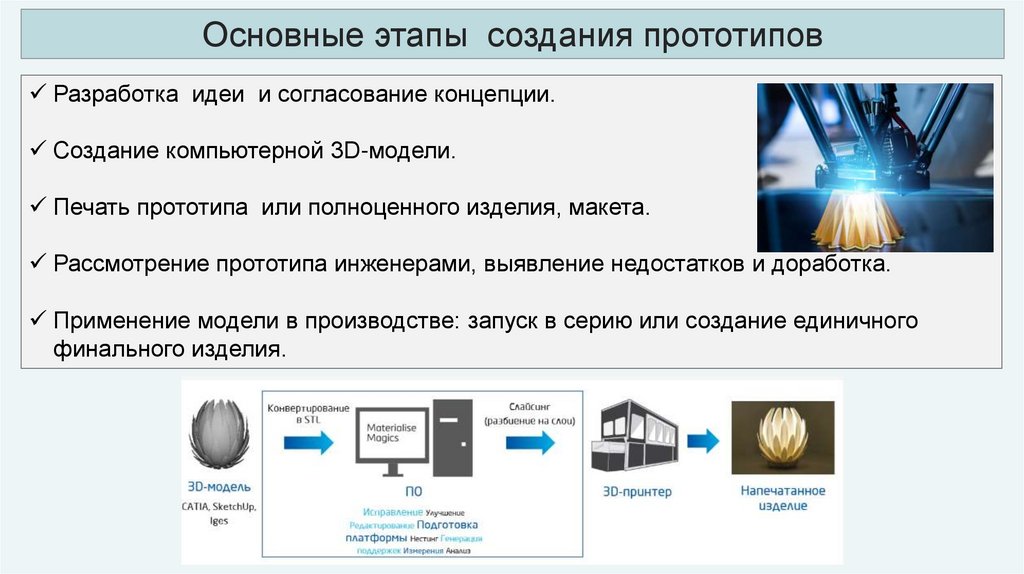

Основные этапы создания прототипов
Разработка идеи и согласование концепции.
Создание компьютерной 3D-модели.
Печать прототипа или полноценного изделия, макета.
Рассмотрение прототипа инженерами, выявление недостатков и доработка.
Применение модели в производстве: запуск в серию или создание единичного
финального изделия.

5.

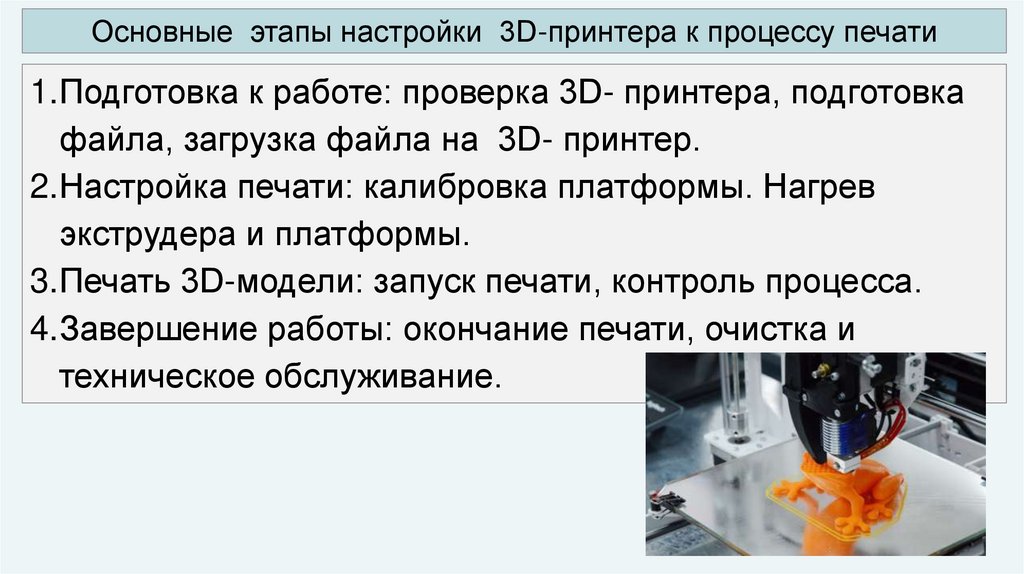

Основные этапы настройки 3D-принтера к процессу печати
1.Подготовка к работе: проверка 3D- принтера, подготовка
файла, загрузка файла на 3D- принтер.
2.Настройка печати: калибровка платформы. Нагрев
экструдера и платформы.
3.Печать 3D-модели: запуск печати, контроль процесса.
4.Завершение работы: окончание печати, очистка и
техническое обслуживание.

6.

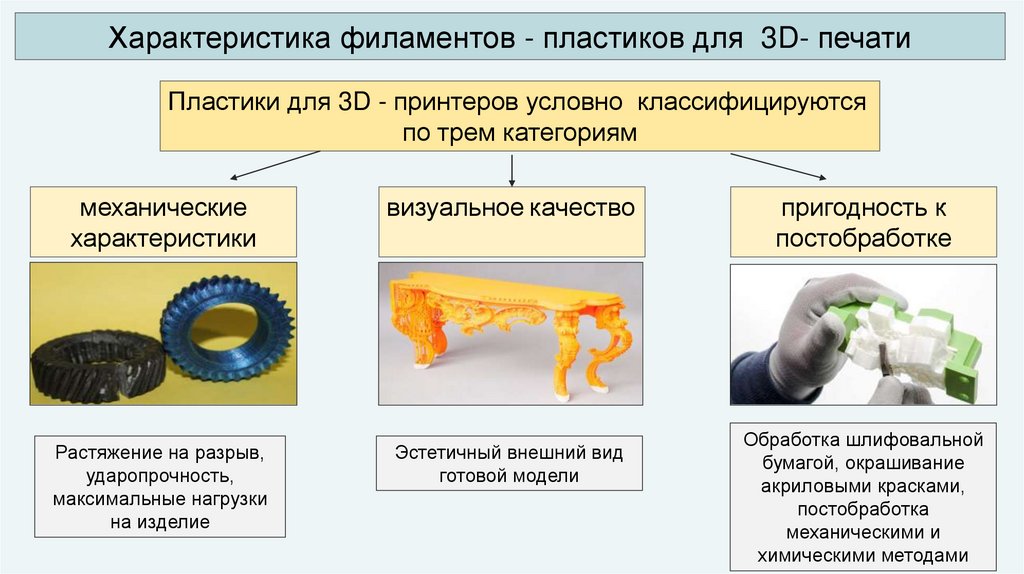

Характеристика филаментов - пластиков для 3D- печати
Пластики для 3D - принтеров условно классифицируются
по трем категориям
механические
характеристики
визуальное качество
Растяжение на разрыв,
ударопрочность,
максимальные нагрузки
на изделие
Эстетичный внешний вид
готовой модели
пригодность к
постобработке
Обработка шлифовальной
бумагой, окрашивание
акриловыми красками,
постобработка
механическими и
химическими методами

7.

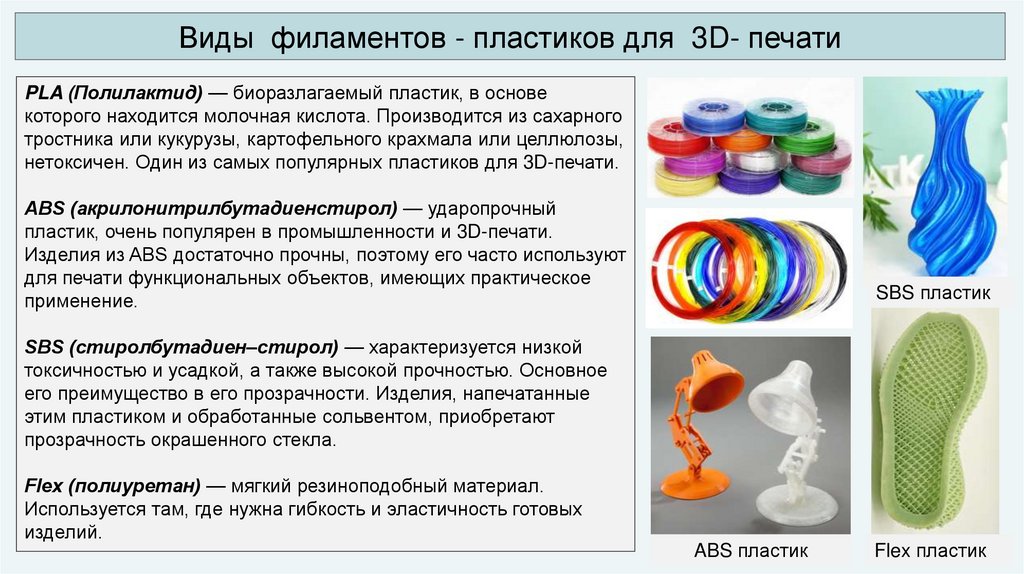

Виды филаментов - пластиков для 3D- печати
PLA (Полилактид) — биоразлагаемый пластик, в основе
которого находится молочная кислота. Производится из сахарного
тростника или кукурузы, картофельного крахмала или целлюлозы,
нетоксичен. Один из самых популярных пластиков для 3D-печати.
ABS (акрилонитрилбутадиенстирол) — ударопрочный
пластик, очень популярен в промышленности и 3D-печати.
Изделия из ABS достаточно прочны, поэтому его часто используют
для печати функциональных объектов, имеющих практическое
применение.
SBS пластик
SBS (стиролбутадиен–стирол) — характеризуется низкой
токсичностью и усадкой, а также высокой прочностью. Основное
его преимущество в его прозрачности. Изделия, напечатанные
этим пластиком и обработанные сольвентом, приобретают
прозрачность окрашенного стекла.
Flex (полиуретан) — мягкий резиноподобный материал.
Используется там, где нужна гибкость и эластичность готовых
изделий.
ABS пластик
Flex пластик

8.

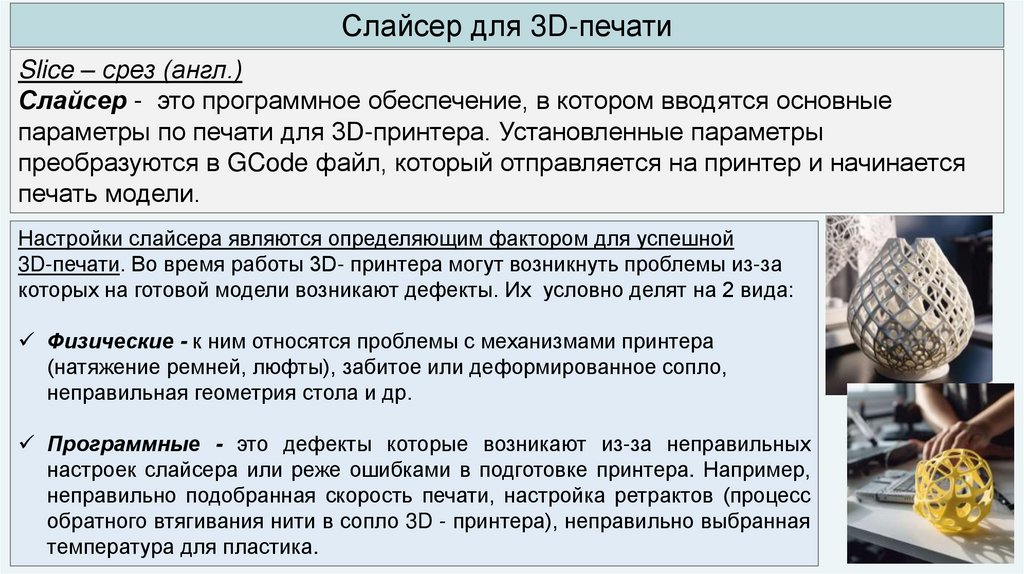

Слайсер для 3D-печати
Slice – срез (англ.)
Слайсер - это программное обеспечение, в котором вводятся основные
параметры по печати для 3D-принтера. Установленные параметры
преобразуются в GCode файл, который отправляется на принтер и начинается
печать модели.
Настройки слайсера являются определяющим фактором для успешной
3D-печати. Во время работы 3D- принтера могут возникнуть проблемы из-за
которых на готовой модели возникают дефекты. Их условно делят на 2 вида:
Физические - к ним относятся проблемы с механизмами принтера
(натяжение ремней, люфты), забитое или деформированное сопло,
неправильная геометрия стола и др.
Программные - это дефекты которые возникают из-за неправильных
настроек слайсера или реже ошибками в подготовке принтера. Например,
неправильно подобранная скорость печати, настройка ретрактов (процесс
обратного втягивания нити в сопло 3D - принтера), неправильно выбранная
температура для пластика.

9.

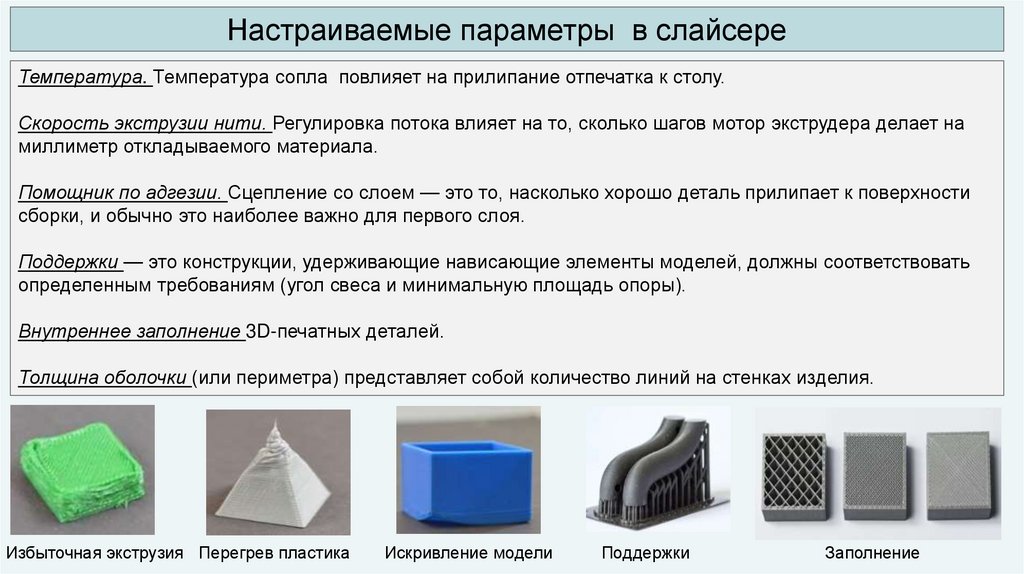

Настраиваемые параметры в слайсере
Температура. Температура сопла повлияет на прилипание отпечатка к столу.
Скорость экструзии нити. Регулировка потока влияет на то, сколько шагов мотор экструдера делает на
миллиметр откладываемого материала.
Помощник по адгезии. Сцепление со слоем — это то, насколько хорошо деталь прилипает к поверхности
сборки, и обычно это наиболее важно для первого слоя.
Поддержки — это конструкции, удерживающие нависающие элементы моделей, должны соответствовать
определенным требованиям (угол свеса и минимальную площадь опоры).
Внутреннее заполнение 3D-печатных деталей.
Толщина оболочки (или периметра) представляет собой количество линий на стенках изделия.
Избыточная экструзия Перегрев пластика
Искривление модели
Поддержки
Заполнение

10.

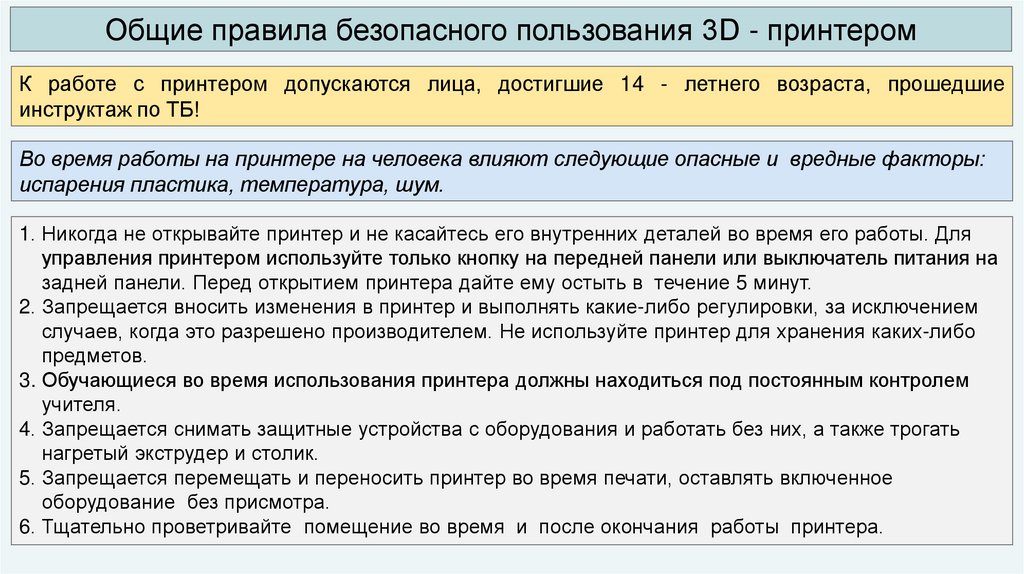

Общие правила безопасного пользования 3D - принтером
К работе с принтером допускаются лица, достигшие 14 - летнего возраста, прошедшие
инструктаж по ТБ!
Во время работы на принтере на человека влияют следующие опасные и вредные факторы:
испарения пластика, температура, шум.
1. Никогда не открывайте принтер и не касайтесь его внутренних деталей во время его работы. Для
управления принтером используйте только кнопку на передней панели или выключатель питания на
задней панели. Перед открытием принтера дайте ему остыть в течение 5 минут.
2. Запрещается вносить изменения в принтер и выполнять какие-либо регулировки, за исключением
случаев, когда это разрешено производителем. Не используйте принтер для хранения каких-либо
предметов.
3. Обучающиеся во время использования принтера должны находиться под постоянным контролем
учителя.
4. Запрещается снимать защитные устройства с оборудования и работать без них, а также трогать
нагретый экструдер и столик.
5. Запрещается перемещать и переносить принтер во время печати, оставлять включенное
оборудование без присмотра.
6. Тщательно проветривайте помещение во время и после окончания работы принтера.
