Физика Каз 35

1.

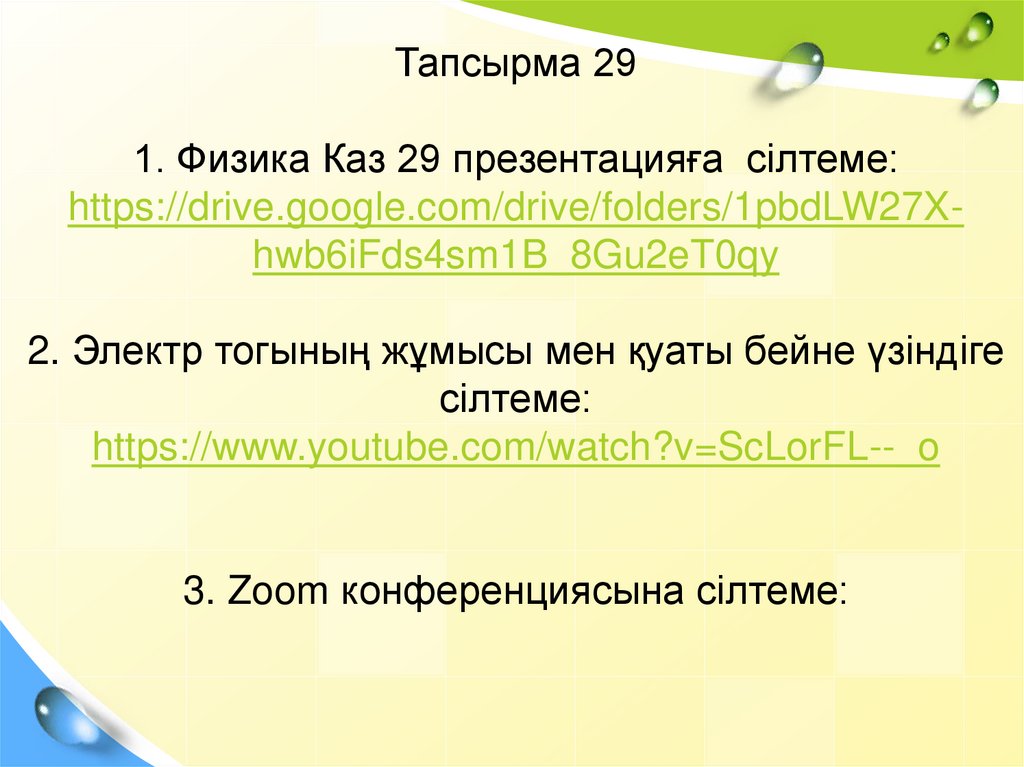

Тапсырма 29
1. Физика Каз 29 презентацияға сілтеме:
https://drive.google.com/drive/folders/1pbdLW27Xhwb6iFds4sm1B_8Gu2eT0qy

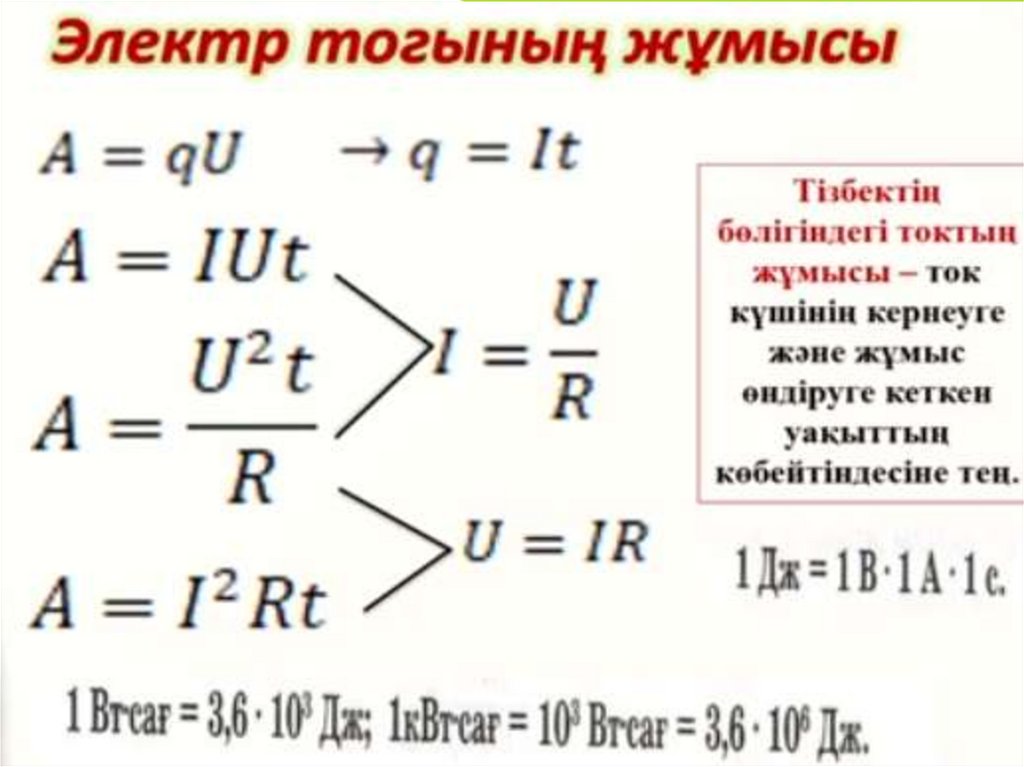

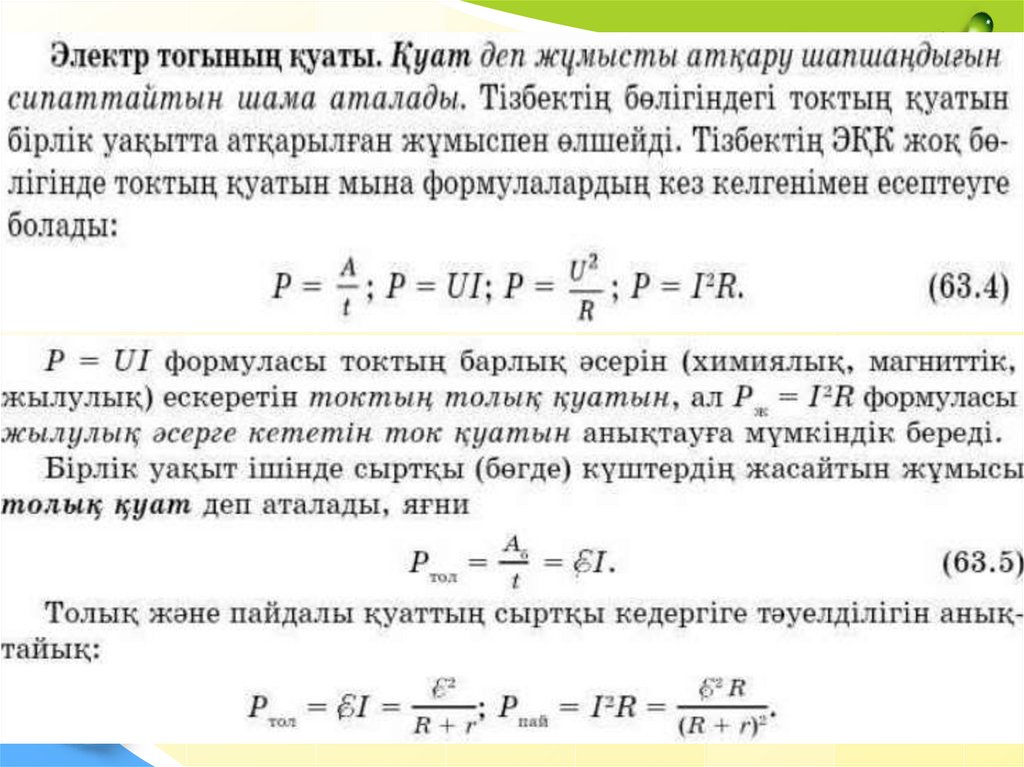

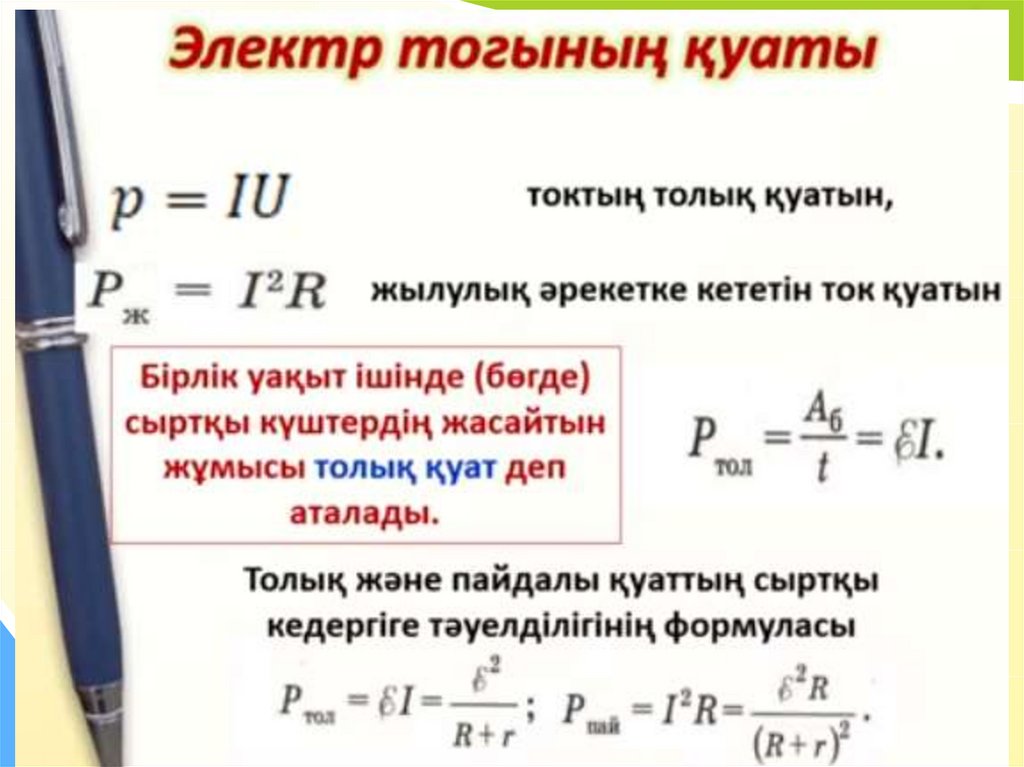

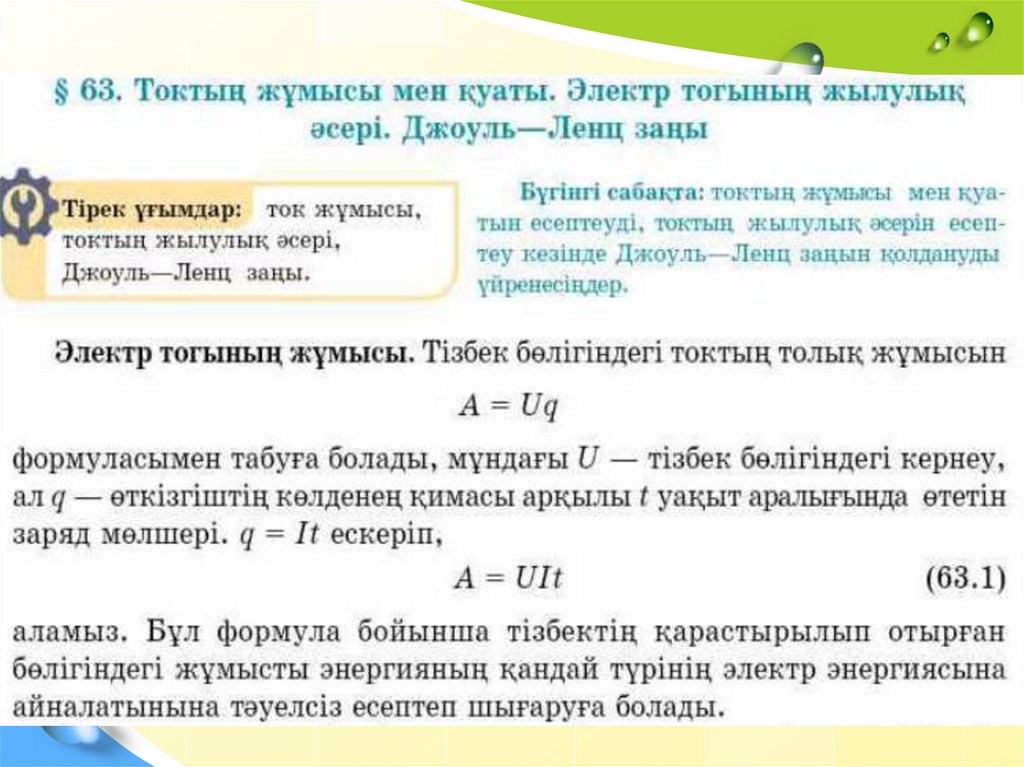

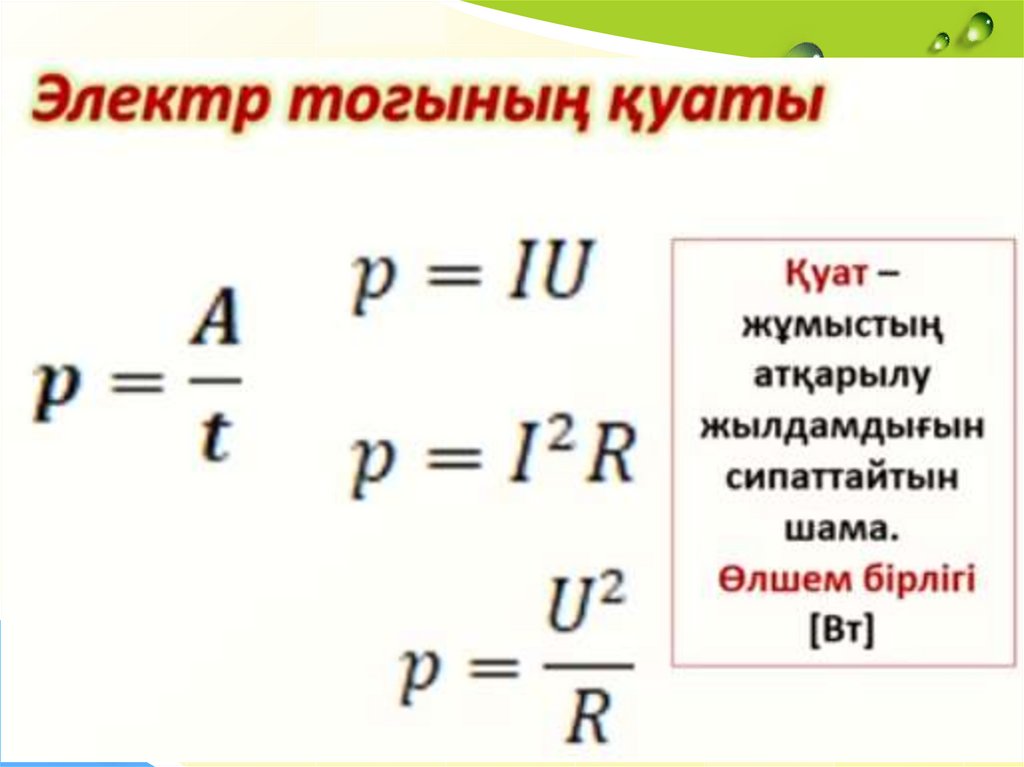

2. Электр тогының жұмысы мен қуаты бейне үзіндіге
сілтеме:
https://www.youtube.com/watch?v=ScLorFL--_o
3. Zoom конференциясына сілтеме:

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

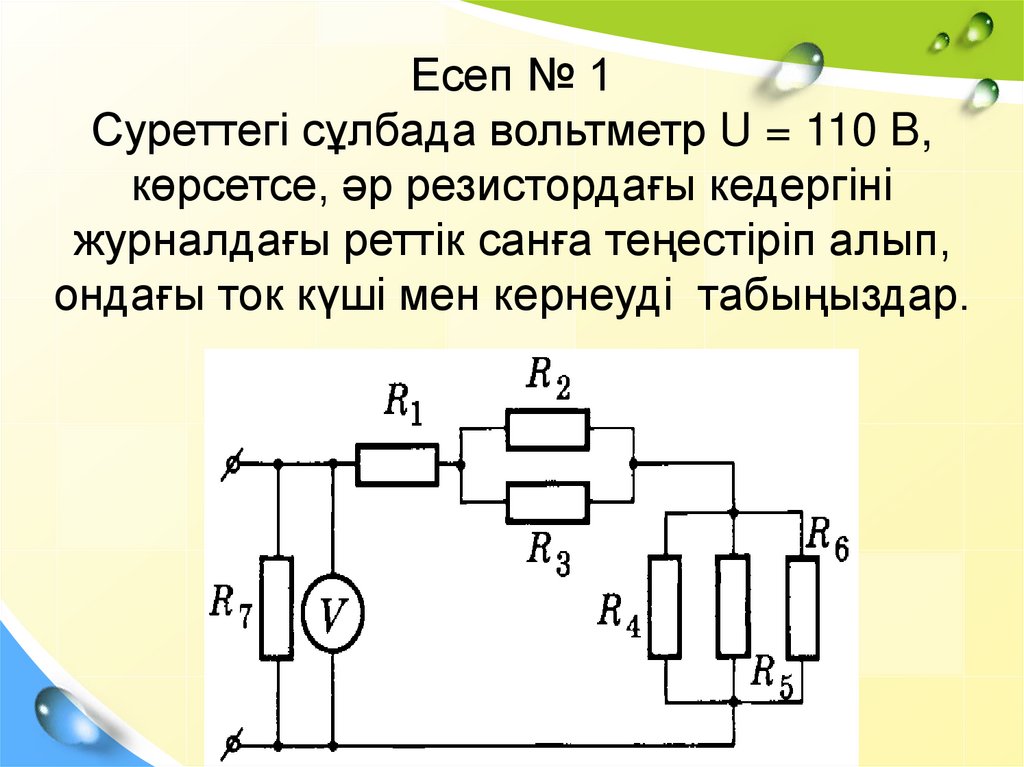

Есеп № 1
Суреттегі сұлбада вольтметр U = 110 B,
көрсетсе, әр резистордағы кедергіні
журналдағы реттік санға теңестіріп алып,
ондағы ток күші мен кернеуді табыңыздар.

19.

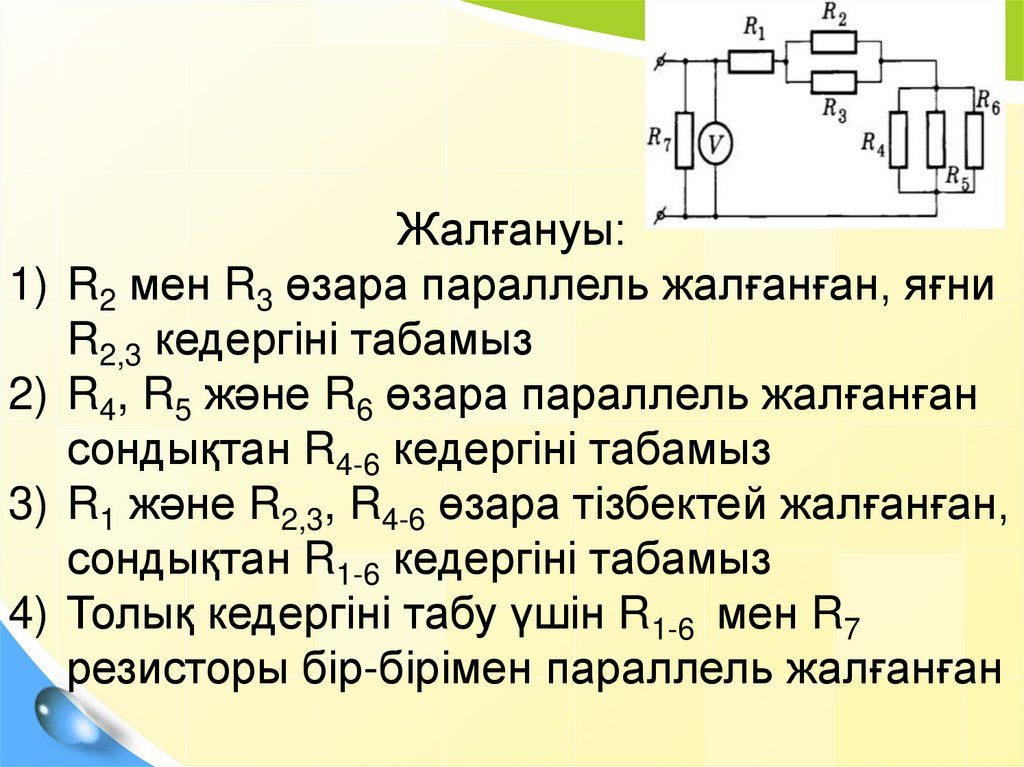

Жалғануы:
1) R2 мен R3 өзара параллель жалғанған, яғни
R2,3 кедергіні табамыз
2) R4, R5 және R6 өзара параллель жалғанған
сондықтан R4-6 кедергіні табамыз
3) R1 және R2,3, R4-6 өзара тізбектей жалғанған,
сондықтан R1-6 кедергіні табамыз
4) Толық кедергіні табу үшін R1-6 мен R7
резисторы бір-бірімен параллель жалғанған

20.

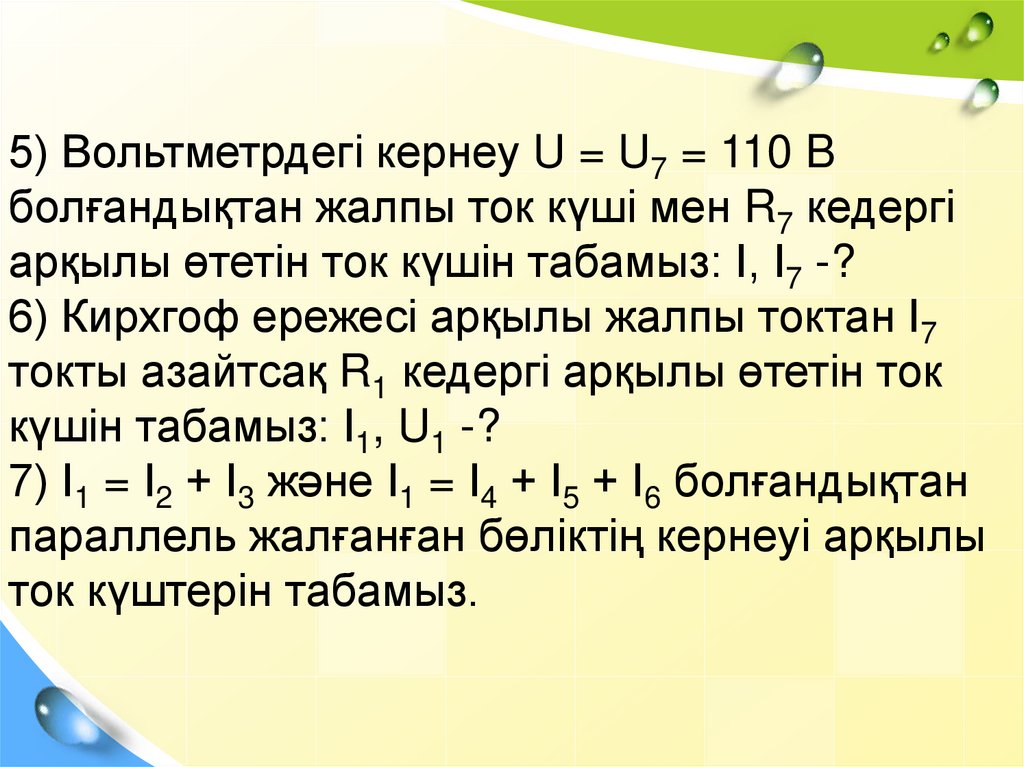

5) Вольтметрдегі кернеу U = U7 = 110 B
болғандықтан жалпы ток күші мен R7 кедергі
арқылы өтетін ток күшін табамыз: І, І7 -?
6) Кирхгоф ережесі арқылы жалпы токтан І7
токты азайтсақ R1 кедергі арқылы өтетін ток
күшін табамыз: І1, U1 -?
7) І1 = І2 + І3 және І1 = І4 + І5 + І6 болғандықтан
параллель жалғанған бөліктің кернеуі арқылы
ток күштерін табамыз.

21.

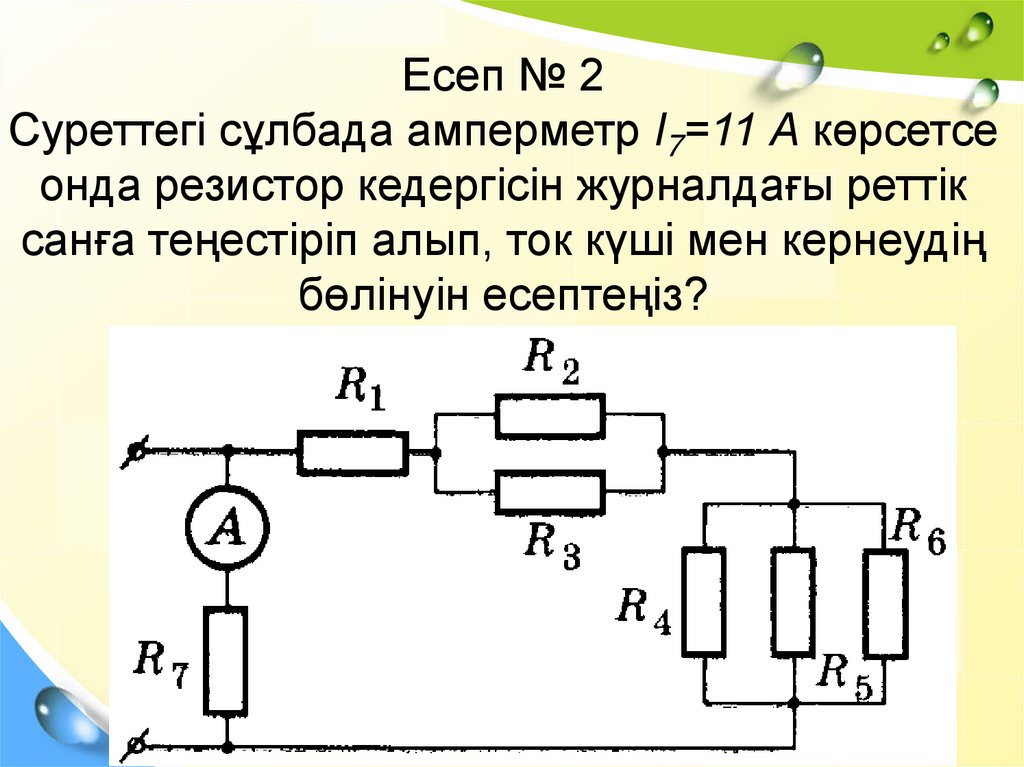

Есеп № 2
Суреттегі сұлбада амперметр І7=11 А көрсетсе
онда резистор кедергісін журналдағы реттік
санға теңестіріп алып, ток күші мен кернеудің
бөлінуін есептеңіз?

22.

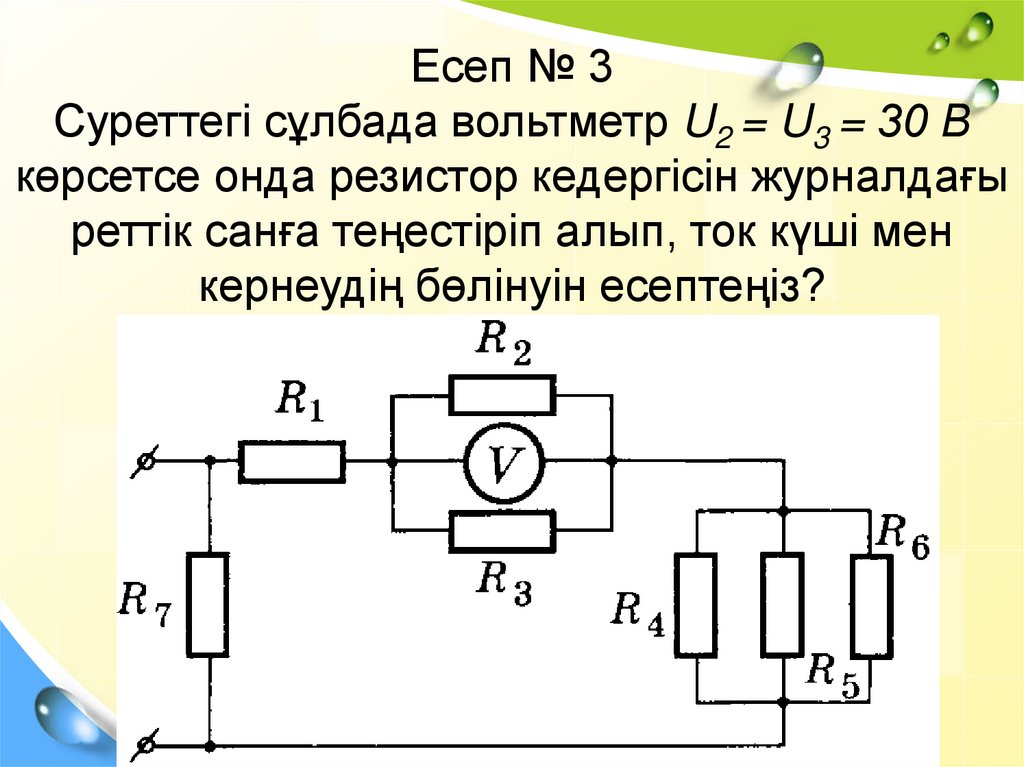

Есеп № 3
Суреттегі сұлбада вольтметр U2 = U3 = 30 В
көрсетсе онда резистор кедергісін журналдағы
реттік санға теңестіріп алып, ток күші мен
кернеудің бөлінуін есептеңіз?

23.

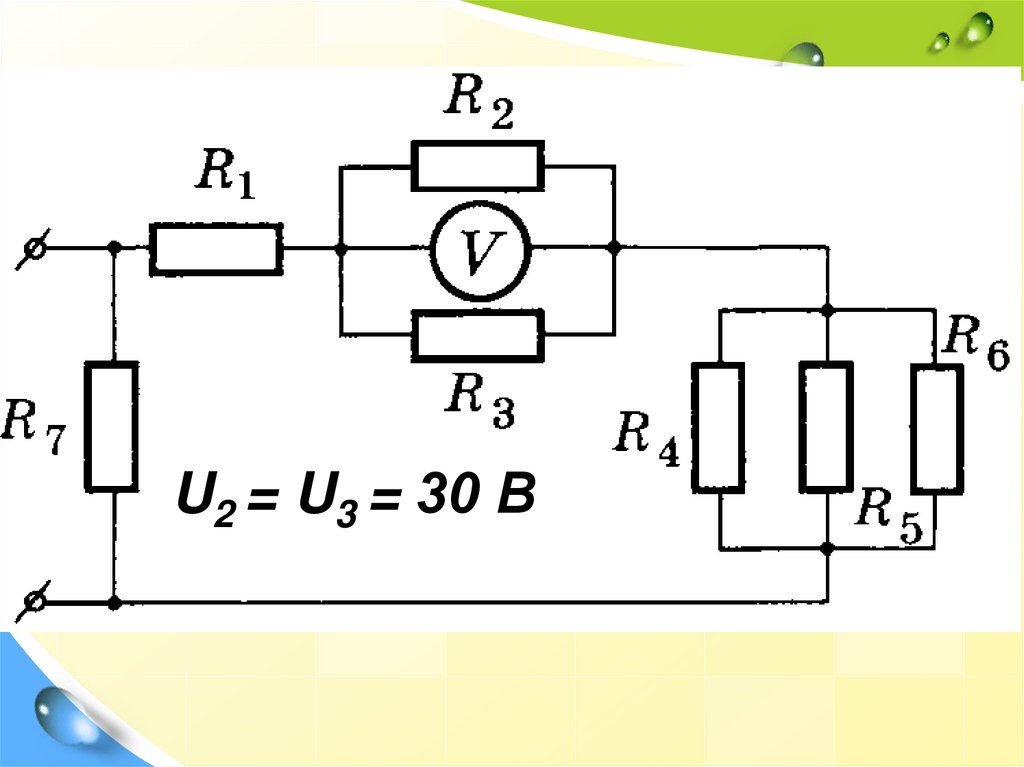

U2 = U3 = 30 В

24.

25.

26.

27.

28.

29.

30.

31. Назар аударғандарыңызға рахмет!

АИЭС
Назар
аударғандарыңызға
рахмет!
