1. Графическая работа № 2

Стр. 30, 31. Рисунок № 36

2.

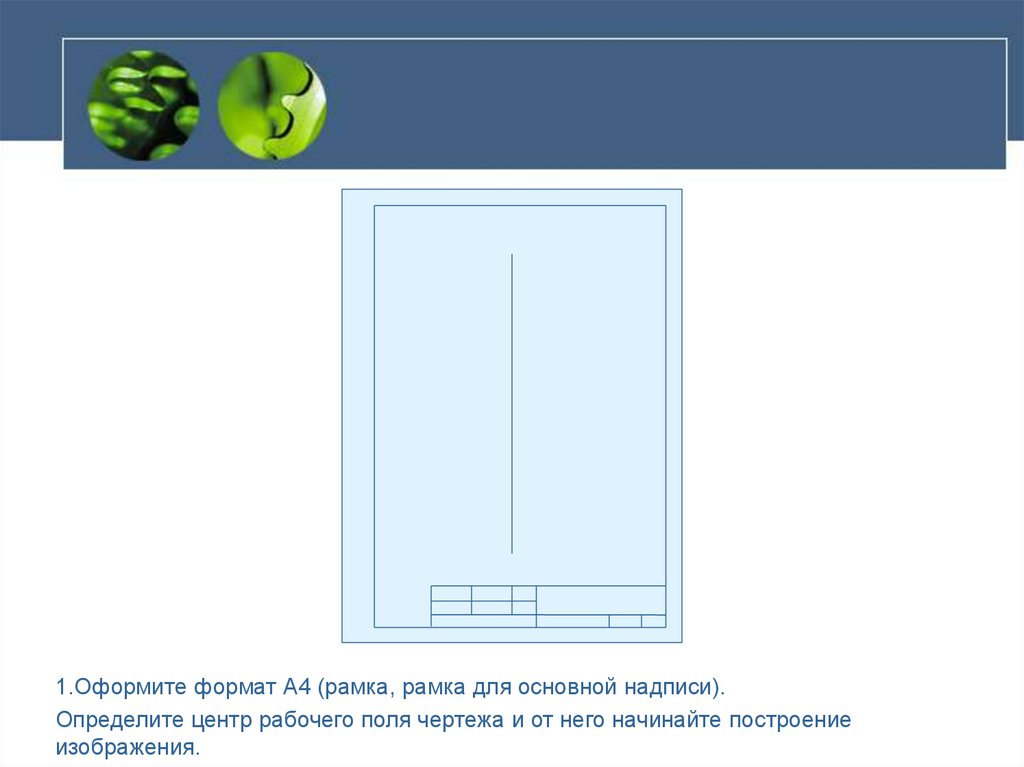

1.Оформите формат А4 (рамка, рамка для основной надписи).
Определите центр рабочего поля чертежа и от него начинайте построение
изображения.

3.

70

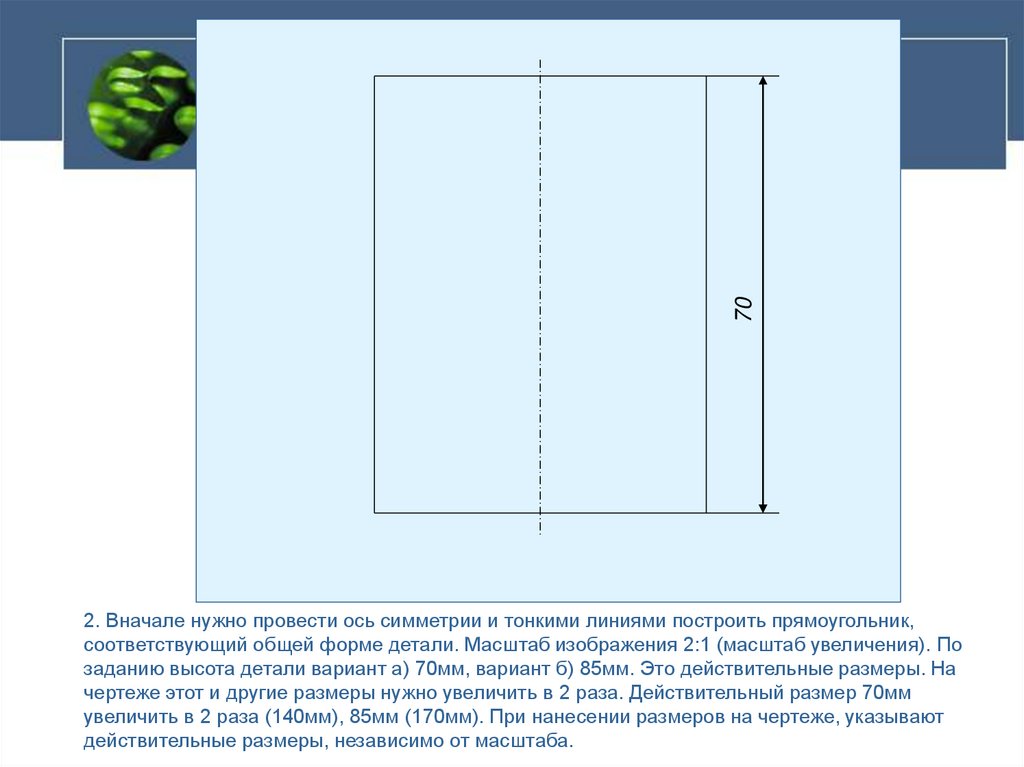

2. Вначале нужно провести ось симметрии и тонкими линиями построить прямоугольник,
соответствующий общей форме детали. Масштаб изображения 2:1 (масштаб увеличения). По
заданию высота детали вариант а) 70мм, вариант б) 85мм. Это действительные размеры. На
чертеже этот и другие размеры нужно увеличить в 2 раза. Действительный размер 70мм
увеличить в 2 раза (140мм), 85мм (170мм). При нанесении размеров на чертеже, указывают
действительные размеры, независимо от масштаба.

4.

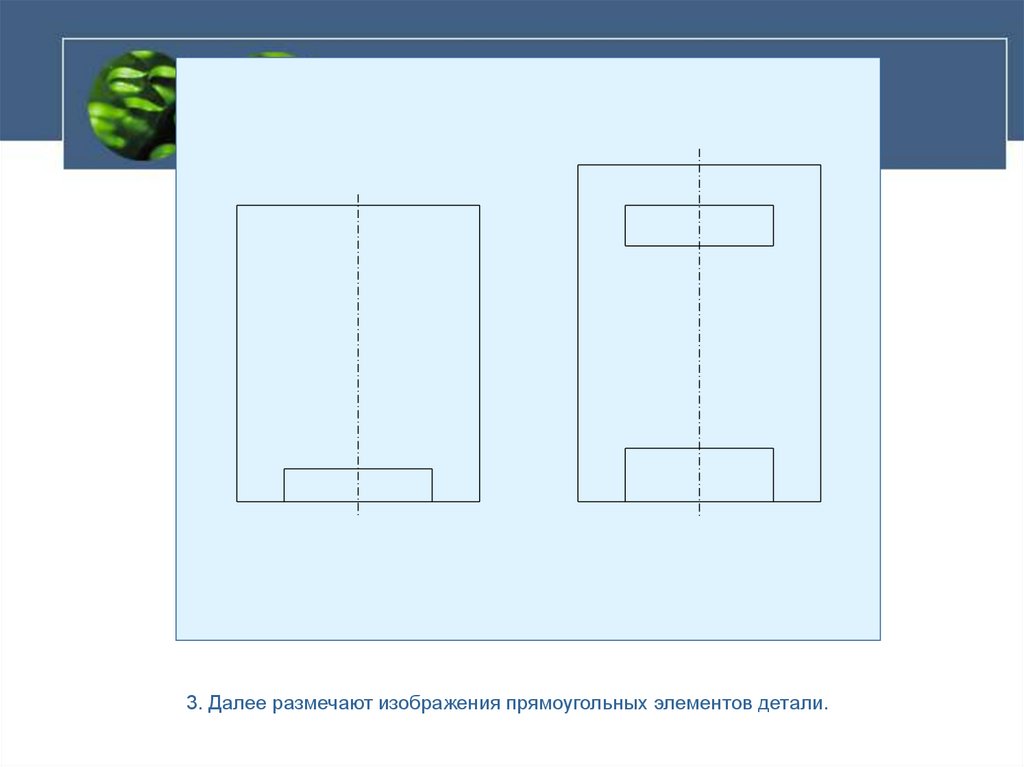

3. Далее размечают изображения прямоугольных элементов детали.

5.

42
35

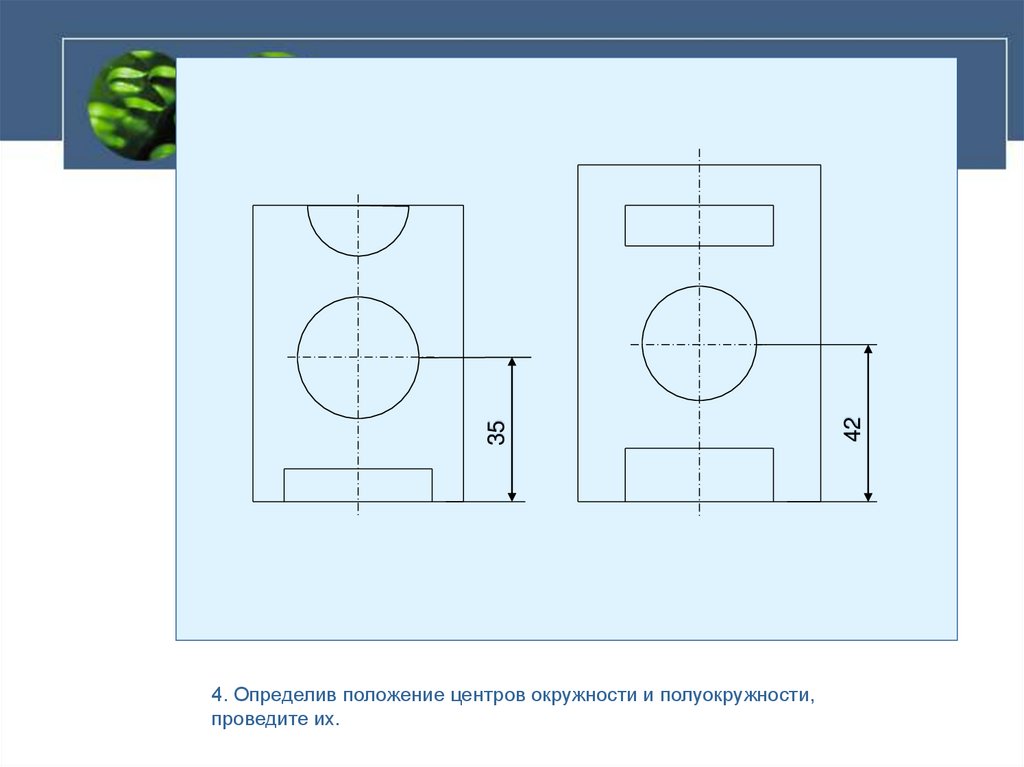

4. Определив положение центров окружности и полуокружности,
проведите их.

6.

40
S5
10 10
S5
42
20
35
70
85
R10
30
40
50
60

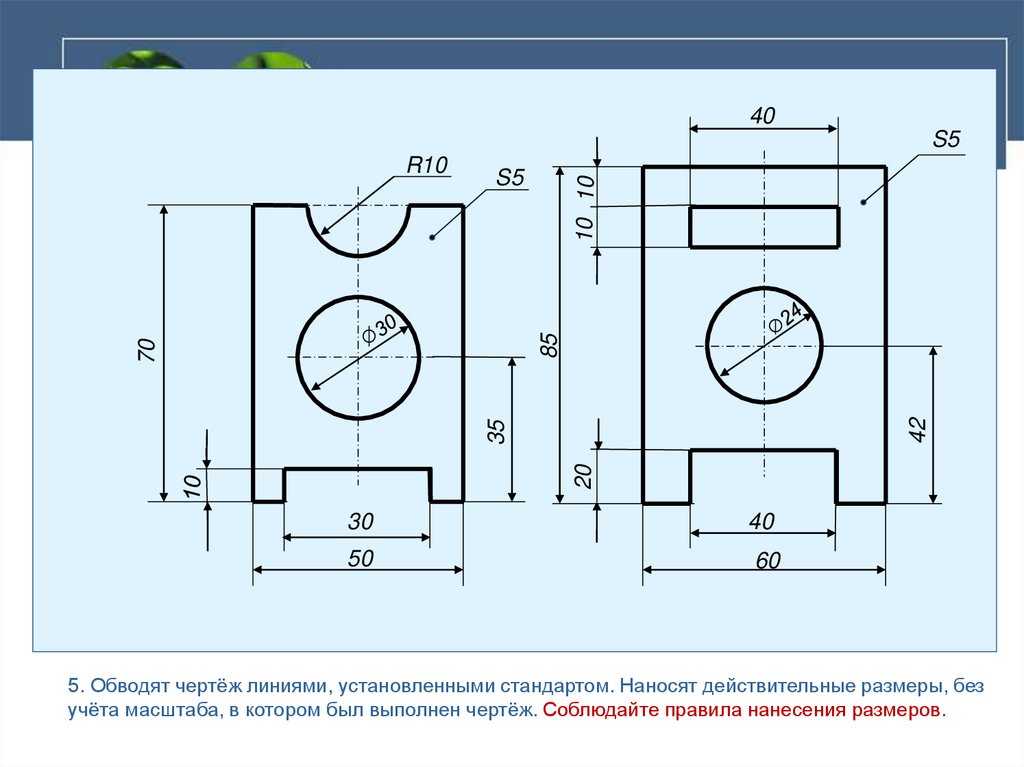

5. Обводят чертёж линиями, установленными стандартом. Наносят действительные размеры, без
учёта масштаба, в котором был выполнен чертёж. Соблюдайте правила нанесения размеров.

7.

40
42
20
35
70
85
10 10
R10
30
40
50
60

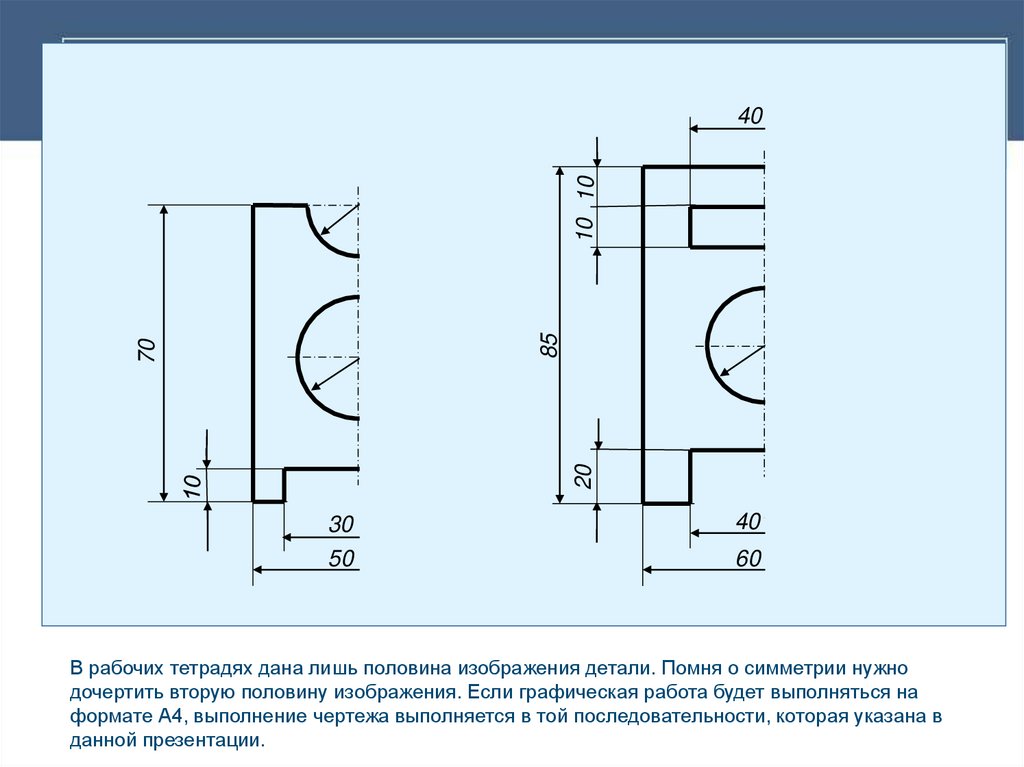

В рабочих тетрадях дана лишь половина изображения детали. Помня о симметрии нужно
дочертить вторую половину изображения. Если графическая работа будет выполняться на
формате А4, выполнение чертежа выполняется в той последовательности, которая указана в
данной презентации.
