6 Прямоугольное проецирование

1. ПРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ

2. Прямоугольное проецирование

V

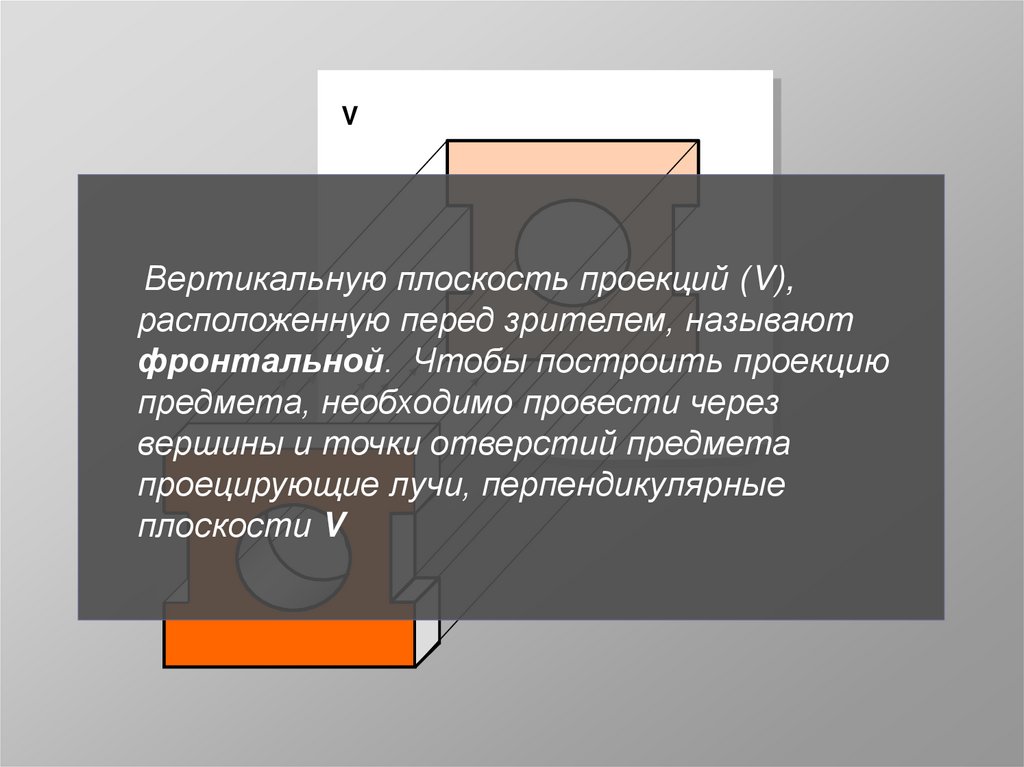

Вертикальную плоскость проекций (V),
расположенную перед зрителем, называют
фронтальной. Чтобы построить проекцию
предмета, необходимо провести через
вершины и точки отверстий предмета
проецирующие лучи, перпендикулярные
плоскости V

3. Фронтальная проекция

V
S6

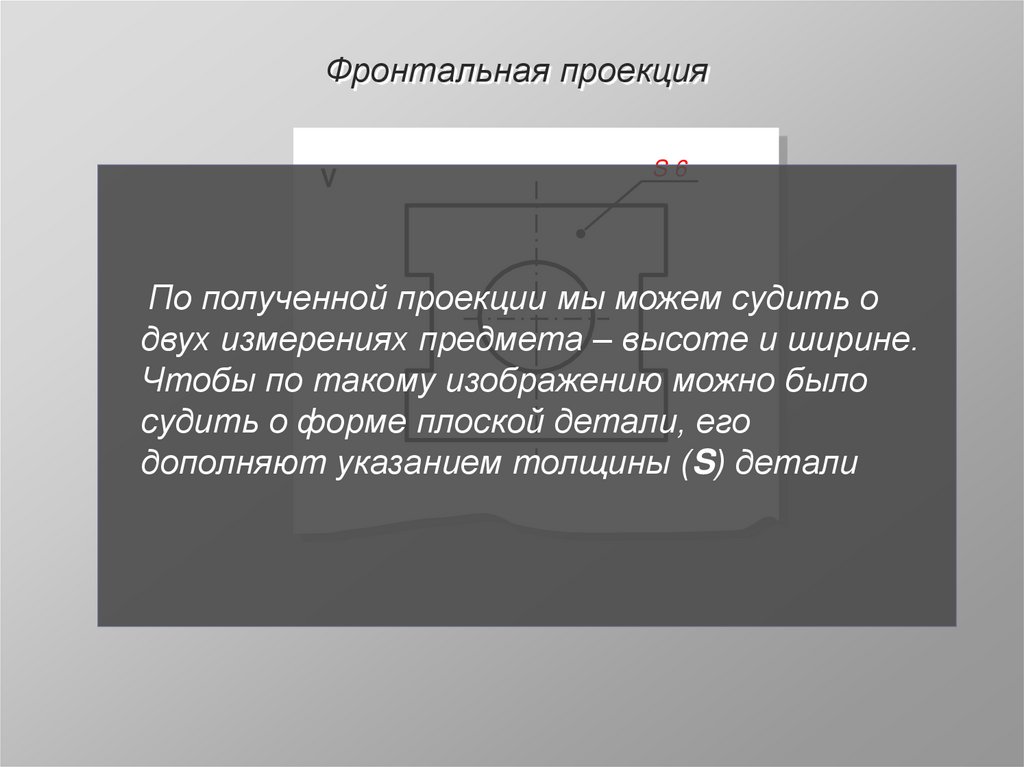

По полученной проекции мы можем судить о
двух измерениях предмета – высоте и ширине.
Чтобы по такому изображению можно было
судить о форме плоской детали, его
дополняют указанием толщины (S) детали

4. Прямоугольное проецирование

V

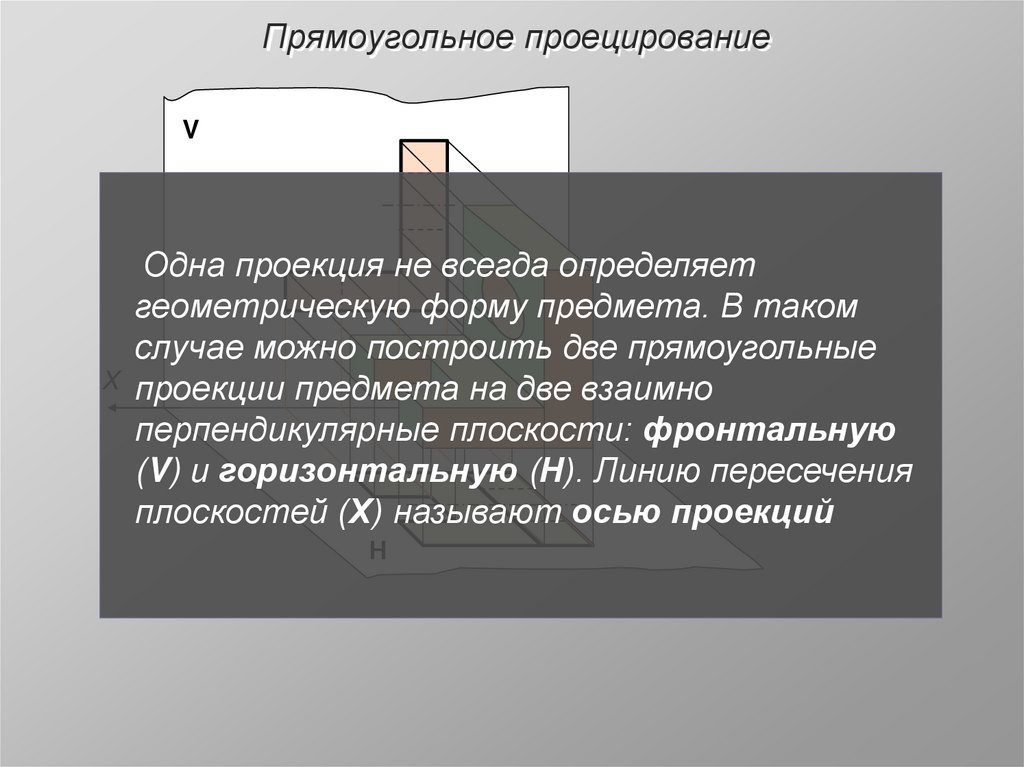

Одна проекция не всегда определяет
геометрическую форму предмета. В таком
случае можно построить две прямоугольные
X проекции предмета на две взаимно
перпендикулярные плоскости: фронтальную
(V) и горизонтальную (Н). Линию пересечения
плоскостей (Х) называют осью проекций
Н

5. Прямоугольное проецирование

V

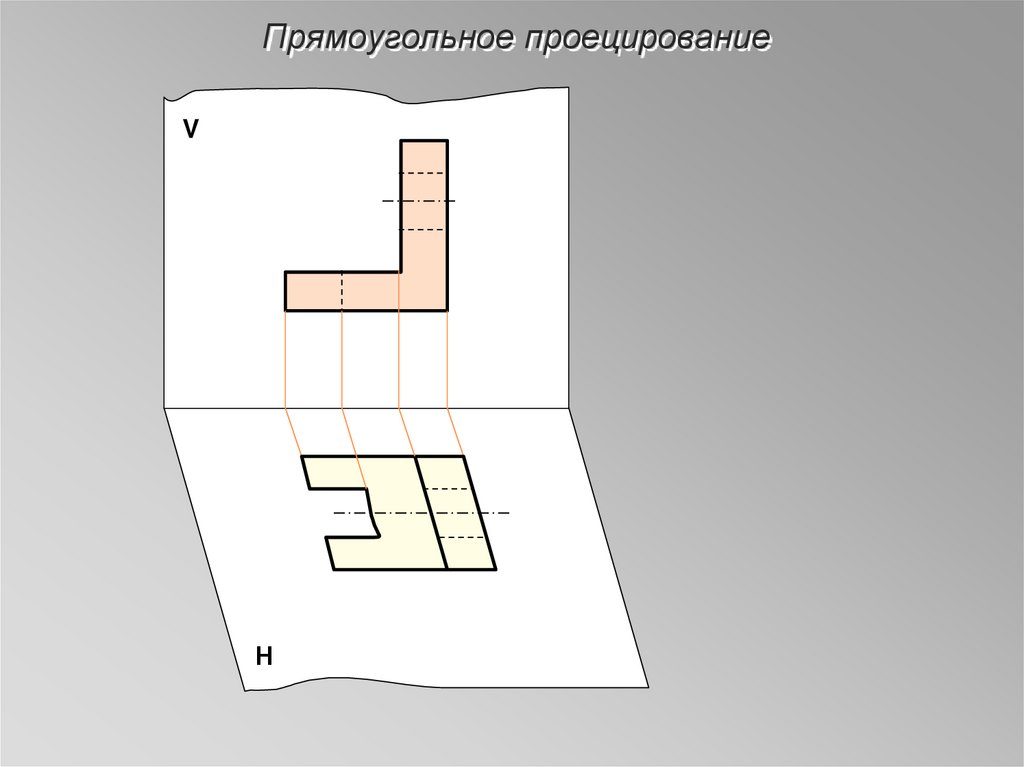

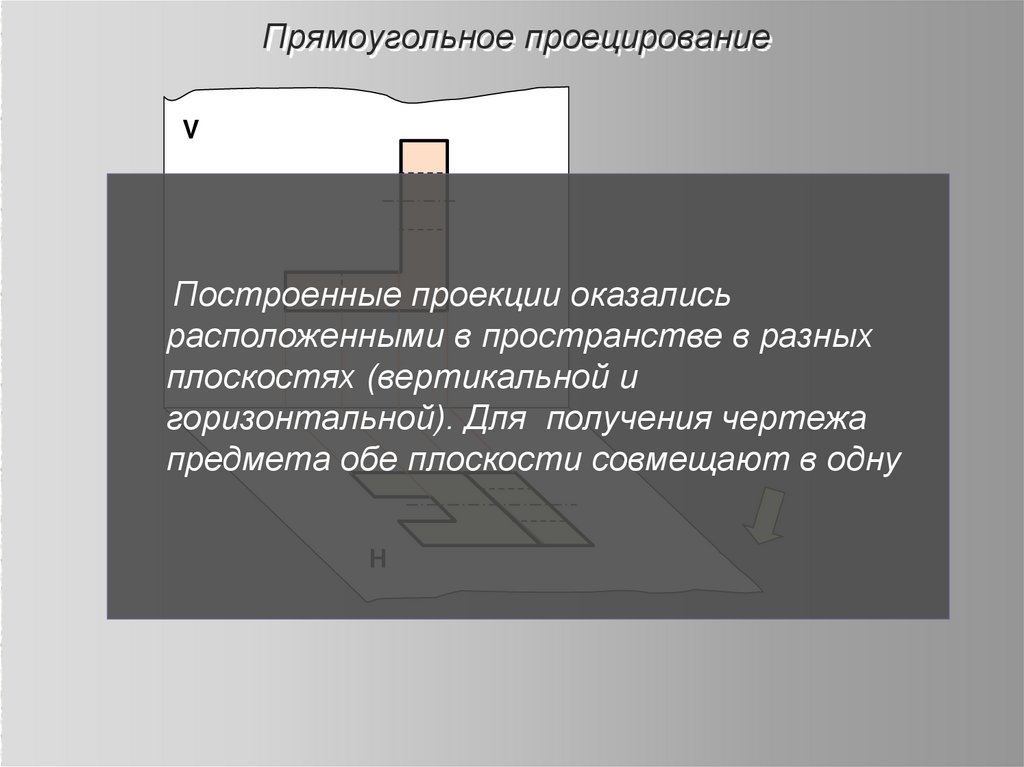

Построенные проекции оказались
расположенными в пространстве в разных
плоскостях (вертикальной и
горизонтальной). Для получения чертежа
предмета обе плоскости совмещают в одну
Н

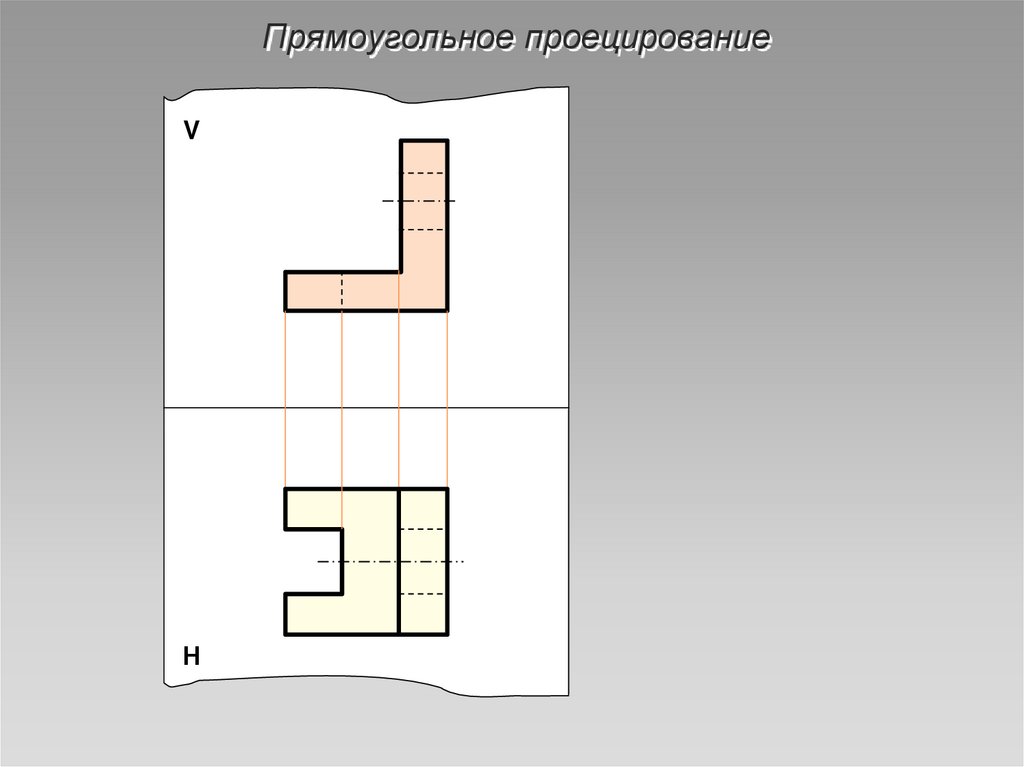

6. Прямоугольное проецирование

V
Н

7. Прямоугольное проецирование

V
Н

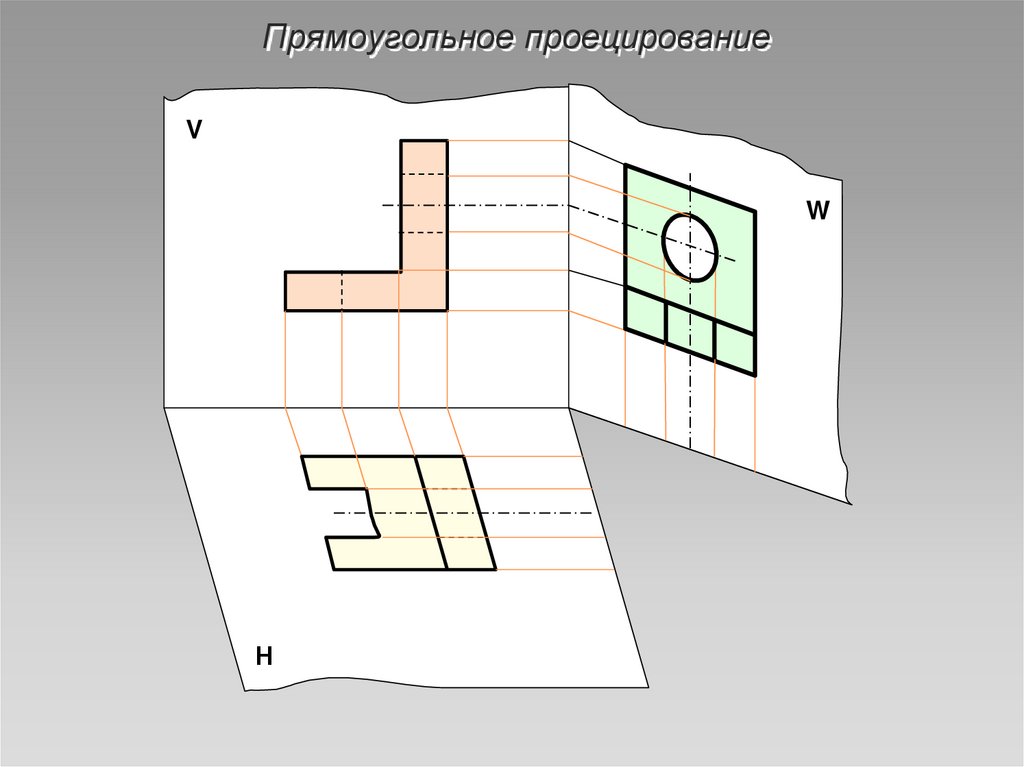

8. Прямоугольное проецирование

V
W

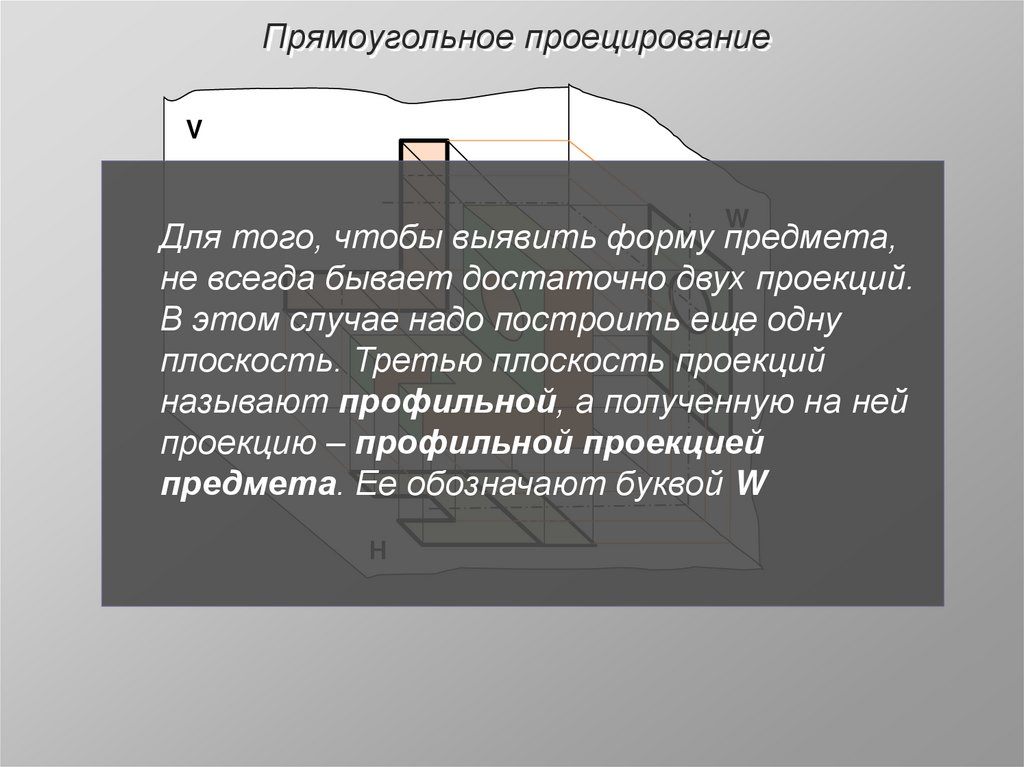

Для того, чтобы выявить форму предмета,
не всегда бывает достаточно двух проекций.
В этом случае надо построить еще одну
плоскость. Третью плоскость проекций
называют профильной, а полученную на ней
проекцию – профильной проекцией
предмета. Ее обозначают буквой W
Н

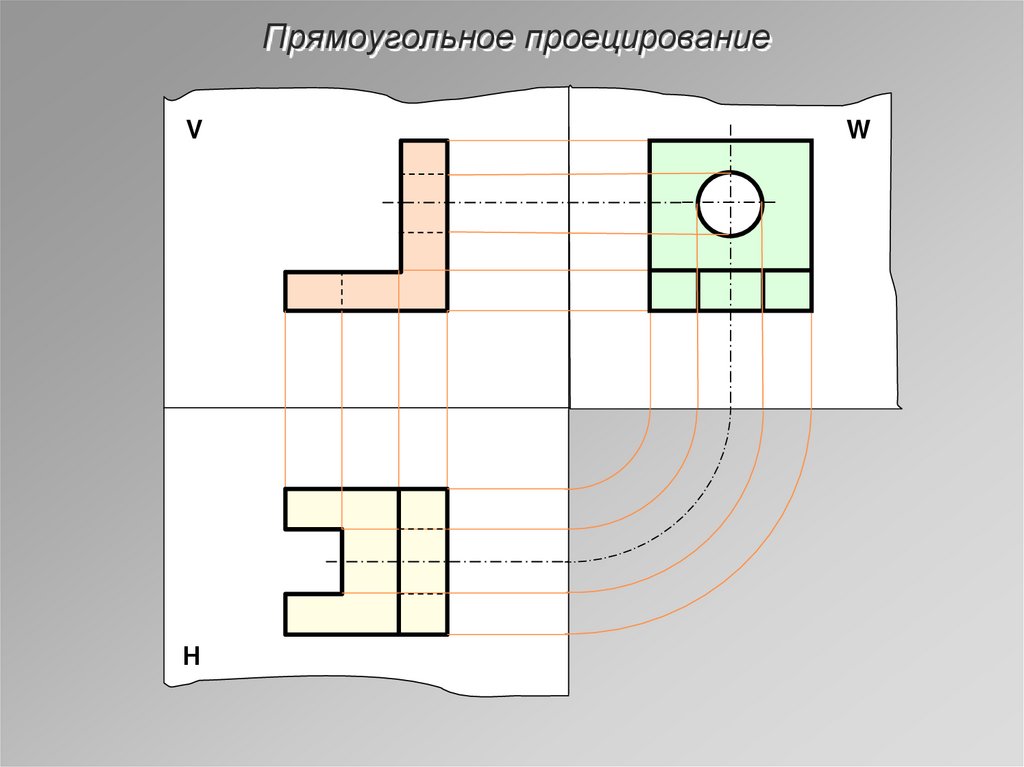

9. Прямоугольное проецирование

V
W

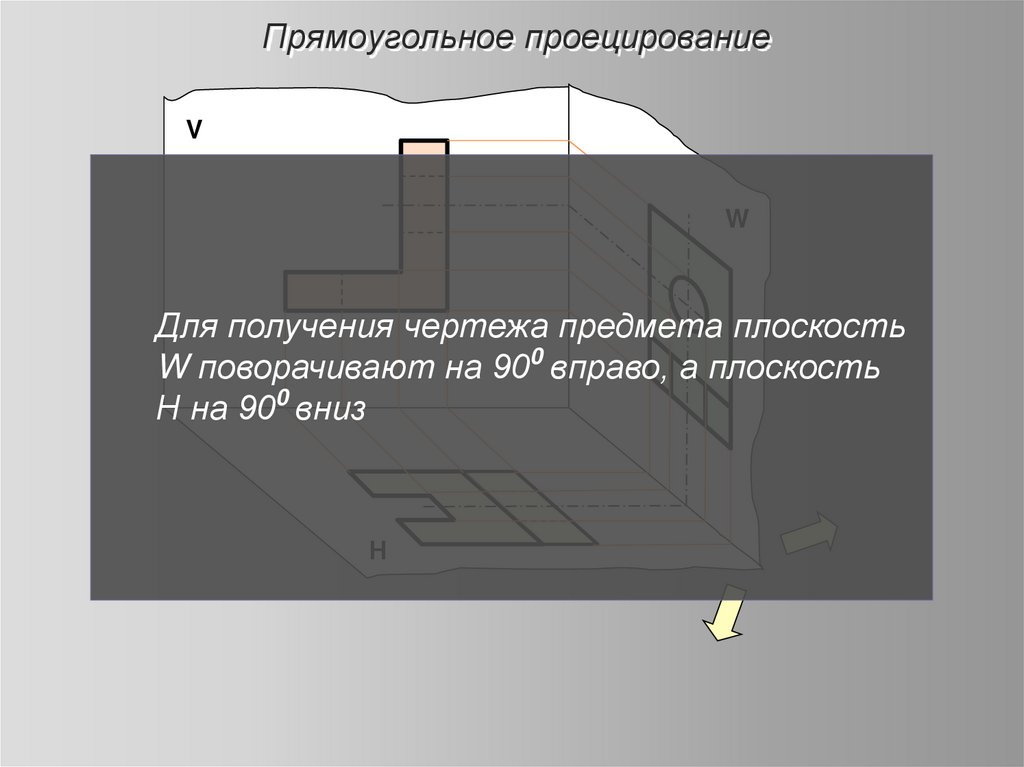

Для получения чертежа предмета плоскость
W поворачивают на 900 вправо, а плоскость
Н на 900 вниз
Н

10. Прямоугольное проецирование

V
W
Н

11. Прямоугольное проецирование

V
Н
W

12. Прямоугольное проецирование

58
78
18
30
18
Ф 30

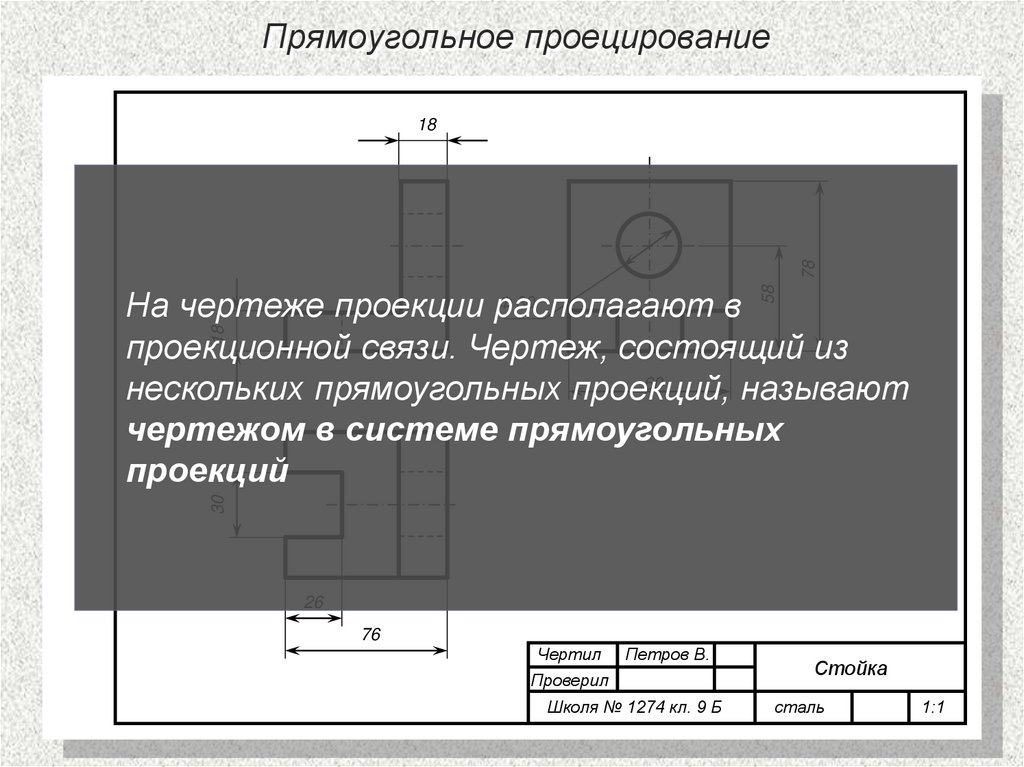

На чертеже проекции располагают
в
проекционной связи. Чертеж, состоящий из
60
нескольких прямоугольных проекций,
называют
чертежом в системе прямоугольных
проекций
26
76
Чертил Петров В.
Проверил
Школя № 1274 кл. 9 Б
Стойка
сталь
1:1

13. Прямоугольное проецирование

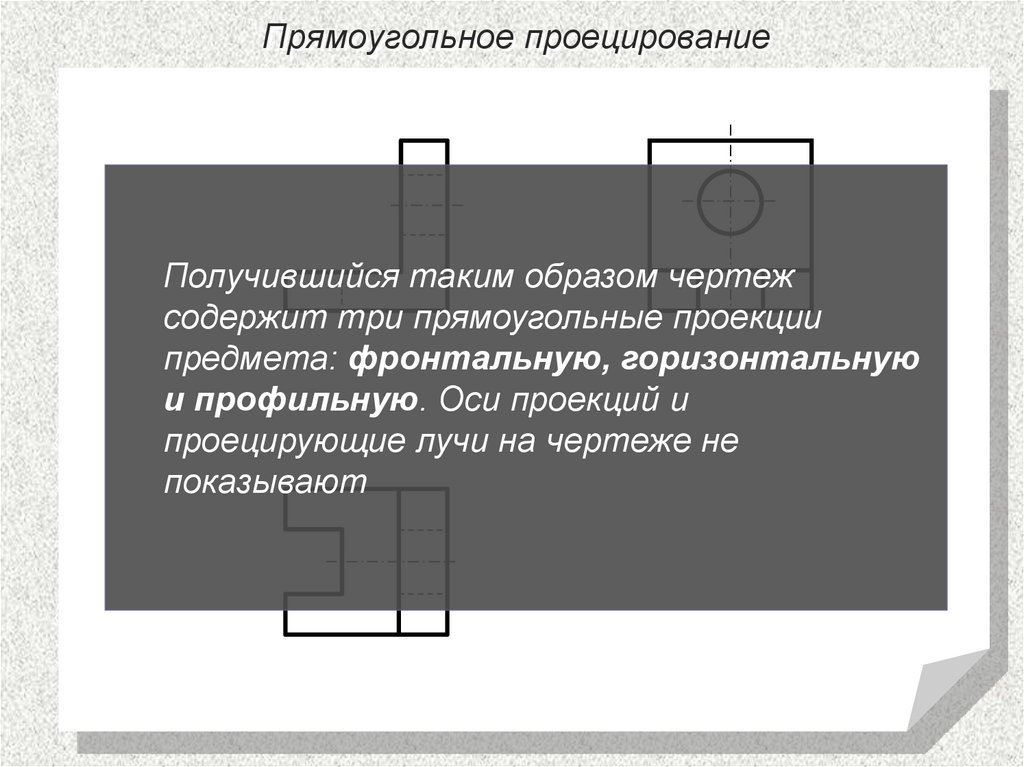

Получившийся таким образом чертеж
содержит три прямоугольные проекции
предмета: фронтальную, горизонтальную
и профильную. Оси проекций и
проецирующие лучи на чертеже не
показывают

14.

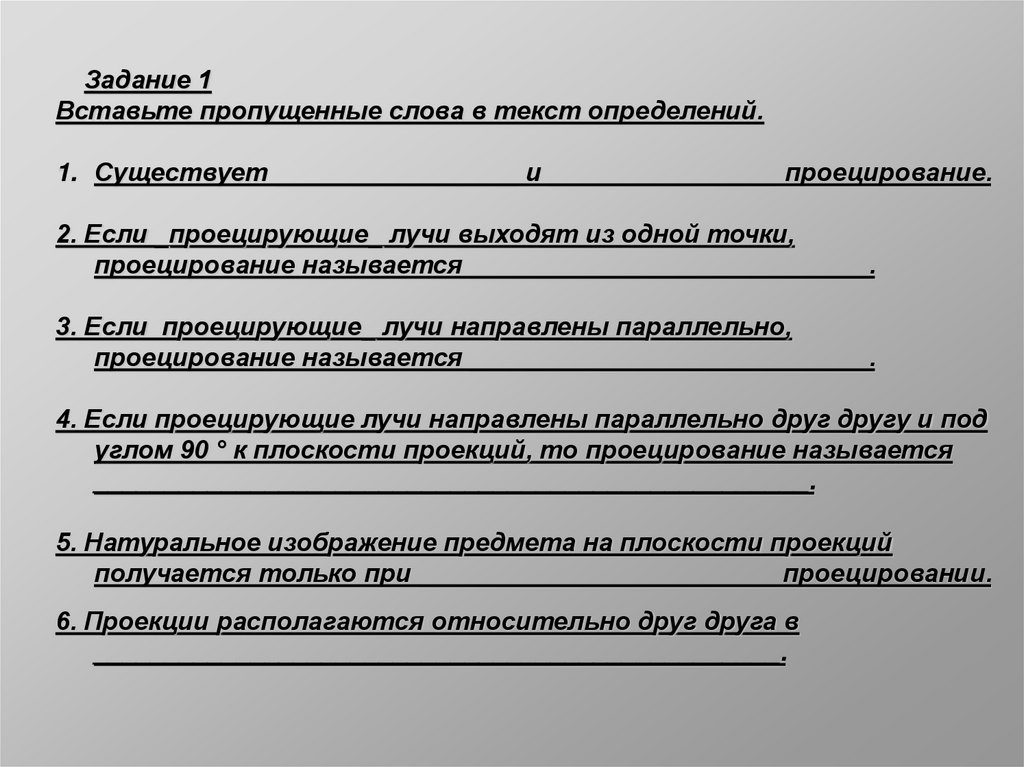

Задание 1
Вставьте пропущенные слова в текст определений.
1. Существует _________________ и ________________ проецирование.
2. Если _проецирующие_ лучи выходят из одной точки,
проецирование называется ____________________________.
3. Если проецирующие_ лучи направлены параллельно,
проецирование называется ____________________________.
4. Если проецирующие лучи направлены параллельно друг другу и под
углом 90 ° к плоскости проекций, то проецирование называется
__________________________________________________.
5. Натуральное изображение предмета на плоскости проекций
получается только при _________________________ проецировании.
6. Проекции располагаются относительно друг друга в
________________________________________________.

15.

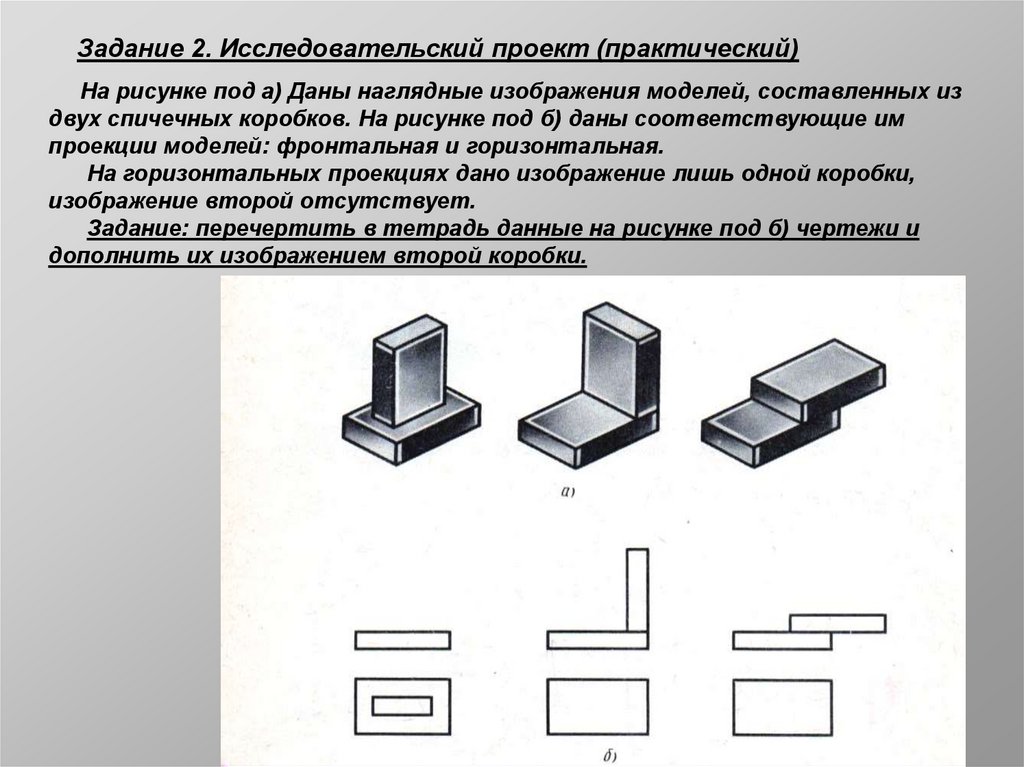

Задание 2. Исследовательский проект (практический)
На рисунке под а) Даны наглядные изображения моделей, составленных из
двух спичечных коробков. На рисунке под б) даны соответствующие им
проекции моделей: фронтальная и горизонтальная.
На горизонтальных проекциях дано изображение лишь одной коробки,
изображение второй отсутствует.
Задание: перечертить в тетрадь данные на рисунке под б) чертежи и
дополнить их изображением второй коробки.
