1.

Урок №32
Электрическое поле.
Напряженность электрического поля.
Принцип суперпозиции
электрических полей.

2.

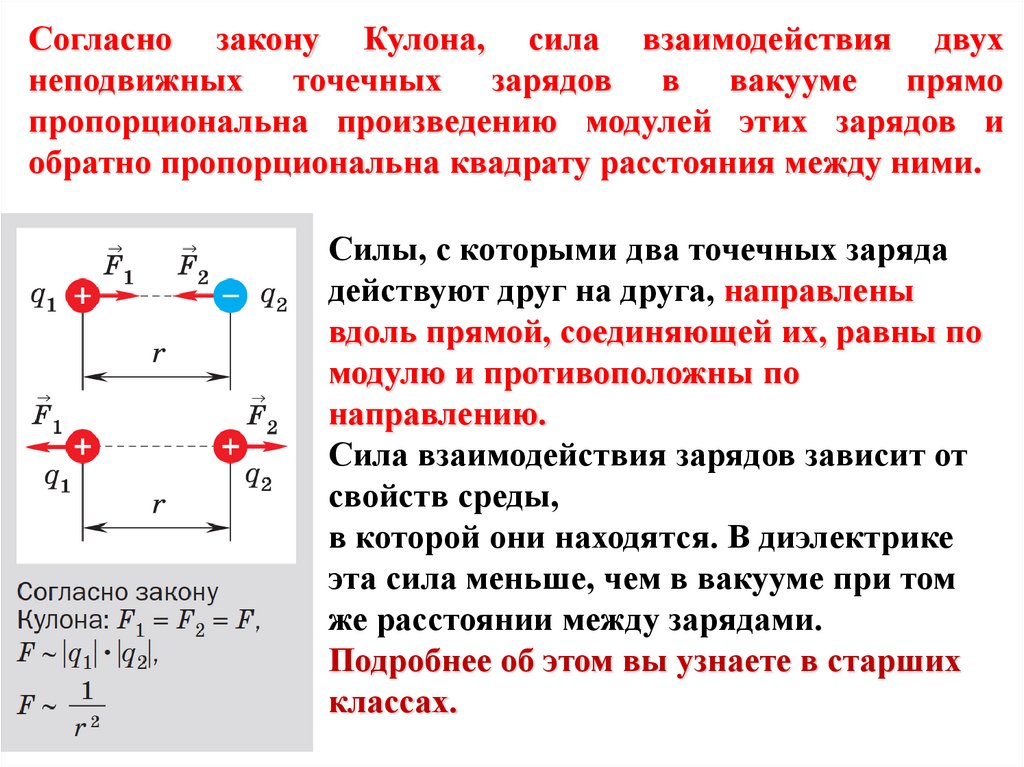

Согласно закону Кулона, сила взаимодействия двух
неподвижных точечных зарядов в вакууме прямо
пропорциональна произведению модулей этих зарядов и
обратно пропорциональна квадрату расстояния между ними.
Силы, с которыми два точечных заряда
действуют друг на друга, направлены
вдоль прямой, соединяющей их, равны по
модулю и противоположны по
направлению.
Сила взаимодействия зарядов зависит от
свойств среды,
в которой они находятся. В диэлектрике
эта сила меньше, чем в вакууме при том
же расстоянии между зарядами.
Подробнее об этом вы узнаете в старших
классах.

3.

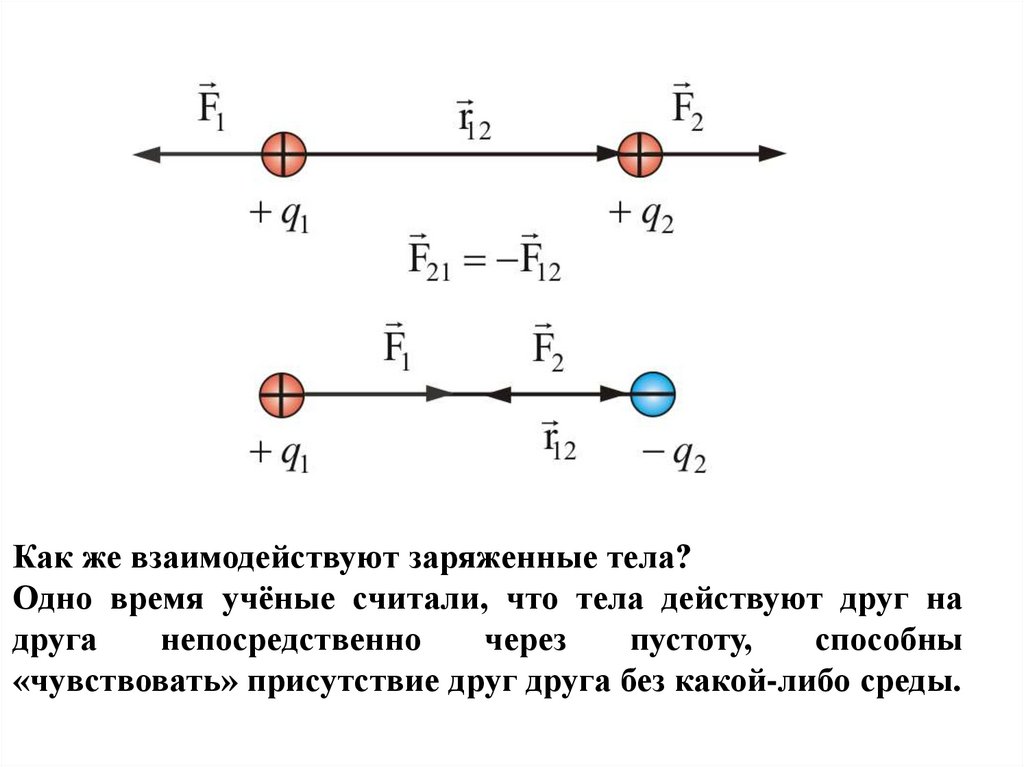

Как же взаимодействуют заряженные тела?
Одно время учёные считали, что тела действуют друг на
друга
непосредственно
через
пустоту,
способны
«чувствовать» присутствие друг друга без какой-либо среды.

4.

Русский учёный Георг Рихман при исследовании
электрического взаимодействия выдвинул
гипотезу о существовании особого вида материи —
электрического поля.
Представления Рихмана об
электрическом поле получили
дальнейшее развитие
в трудах британских физиков Майкла
Фарадея и Джеймса Максвелла (1831—
1879).
Согласно их учению, любое заряженное
тело создаёт вокруг себя электрическое
поле.
Главное свойство электрического поля —
действие на тела, обладающие
электрическим зарядом, с некоторой
силой.

5.

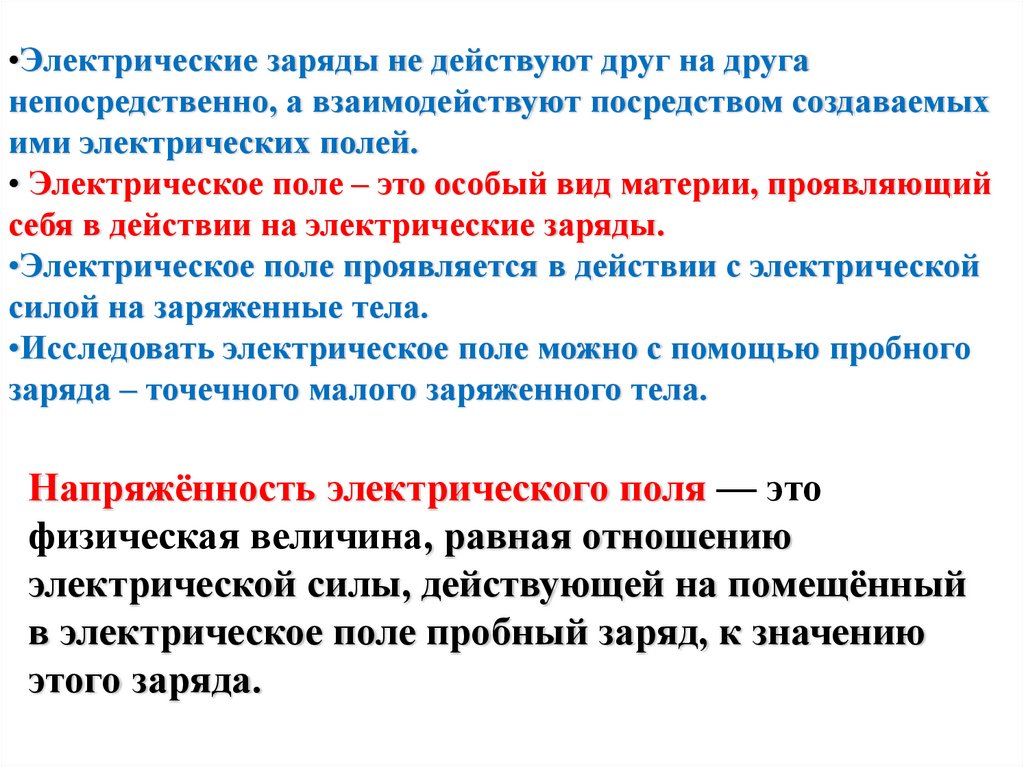

•Электрические заряды не действуют друг на друга
непосредственно, а взаимодействуют посредством создаваемых
ими электрических полей.
• Электрическое поле – это особый вид материи, проявляющий
себя в действии на электрические заряды.
•Электрическое поле проявляется в действии с электрической
силой на заряженные тела.
•Исследовать электрическое поле можно с помощью пробного
заряда – точечного малого заряженного тела.
Напряжённость электрического поля — это
физическая величина, равная отношению
электрической силы, действующей на помещённый
в электрическое поле пробный заряд, к значению
этого заряда.

6.

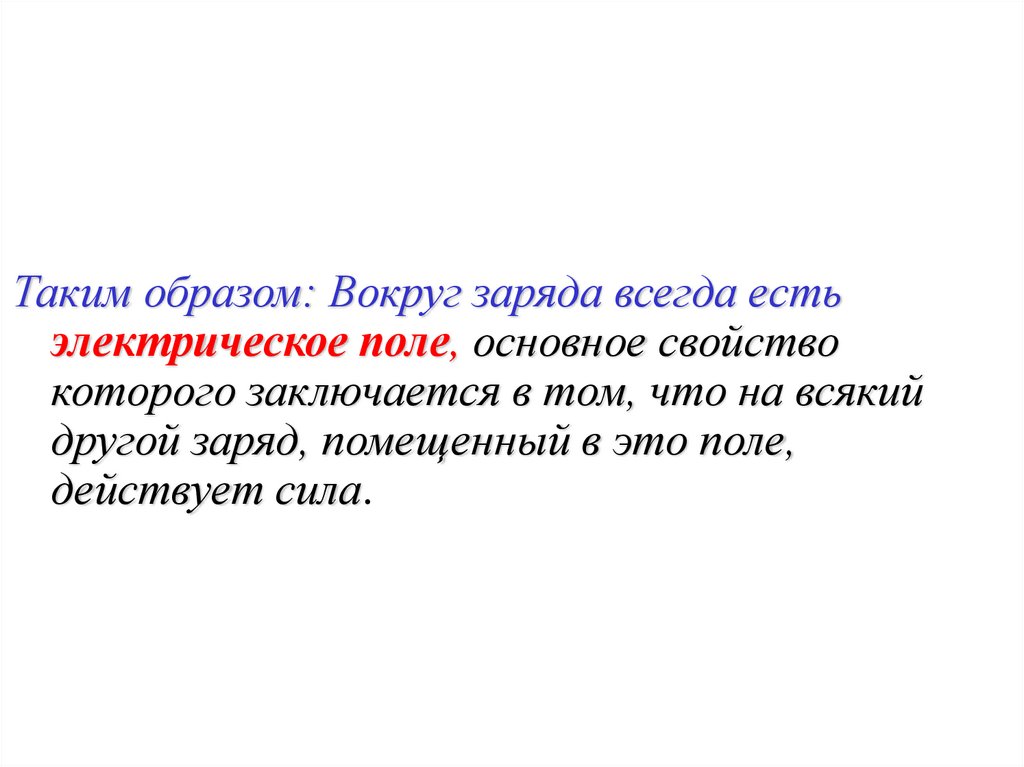

Таким образом: Вокруг заряда всегда есть
электрическое поле, основное свойство
которого заключается в том, что на всякий
другой заряд, помещенный в это поле,
действует сила.

7.

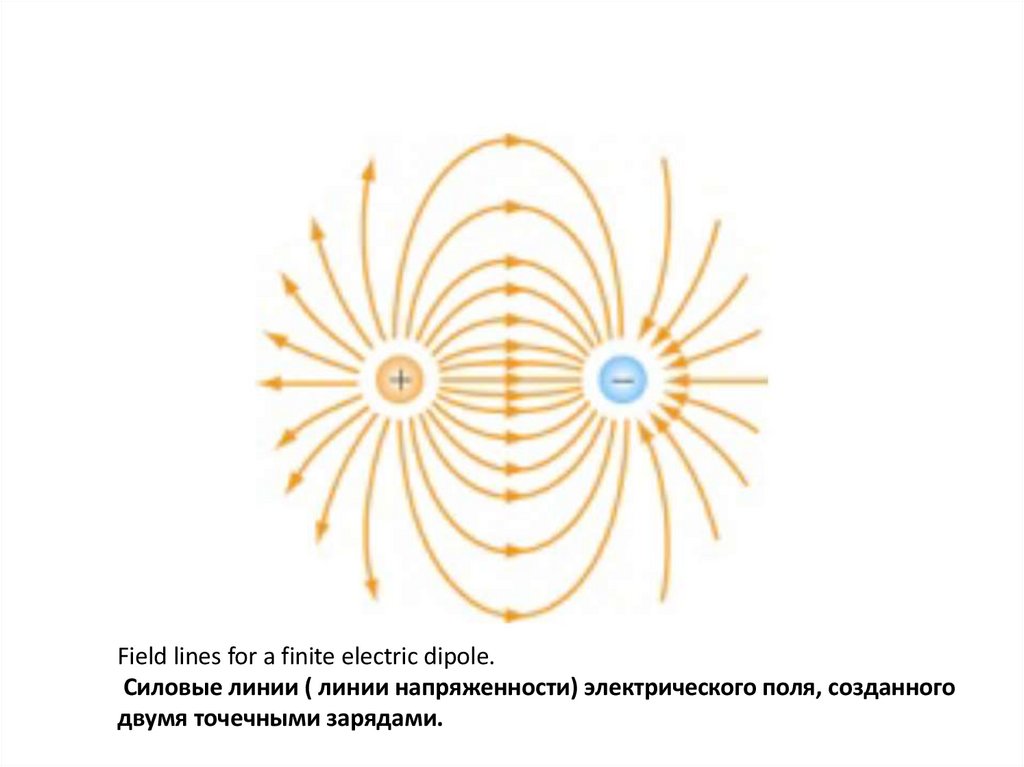

Field lines for a finite electric dipole.
Силовые линии ( линии напряженности) электрического поля, созданного
двумя точечными зарядами.

8.

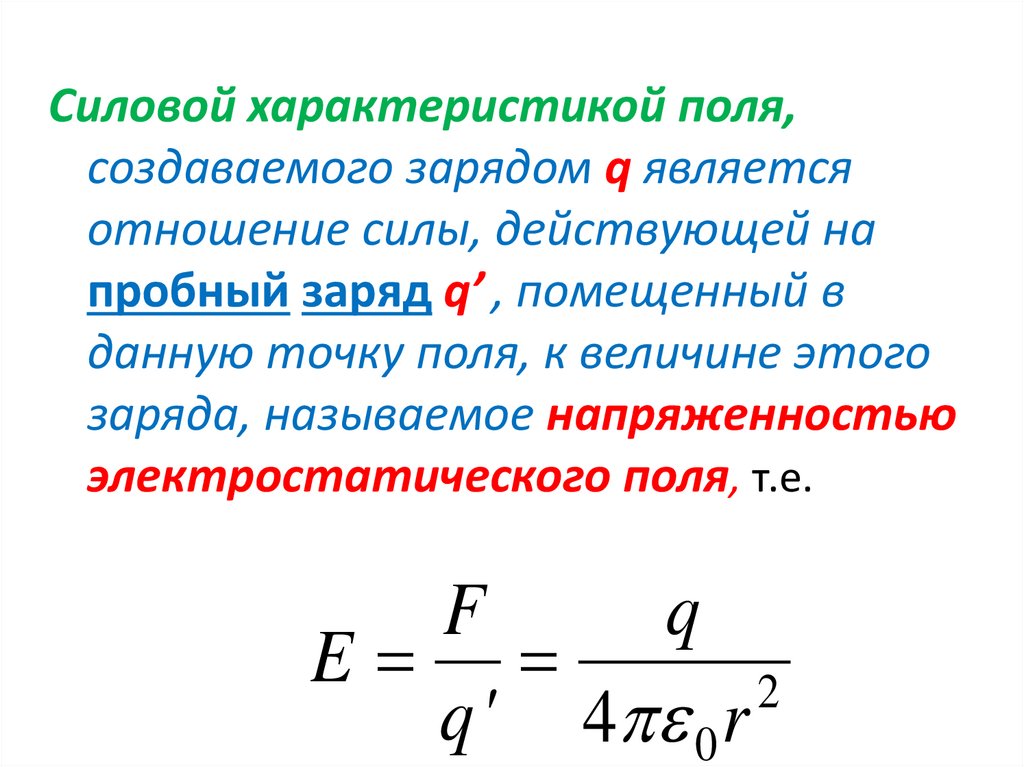

Силовой характеристикой поля,
создаваемого зарядом q является
отношение силы, действующей на
пробный заряд q’ , помещенный в
данную точку поля, к величине этого
заряда, называемое напряженностью
электростатического поля, т.е.
F
q
E
2
q' 4 0 r

9.

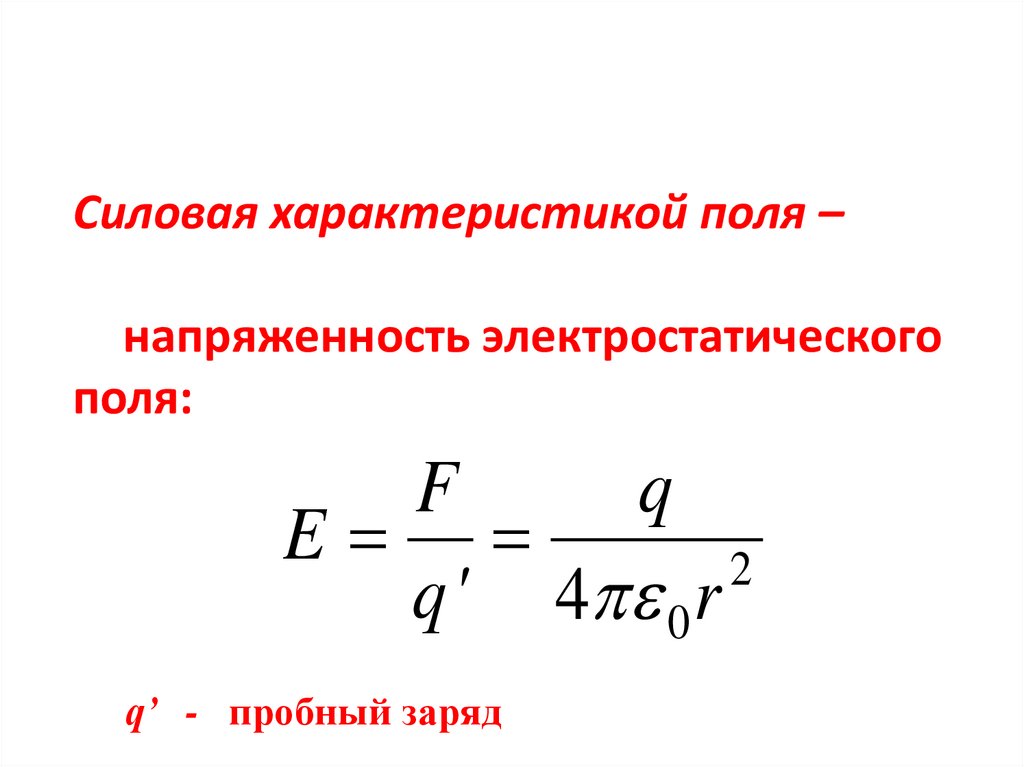

Силовая характеристикой поля –
напряженность электростатического
поля:
F
q
E
2
q' 4 0 r
q’ - пробный заряд

10.

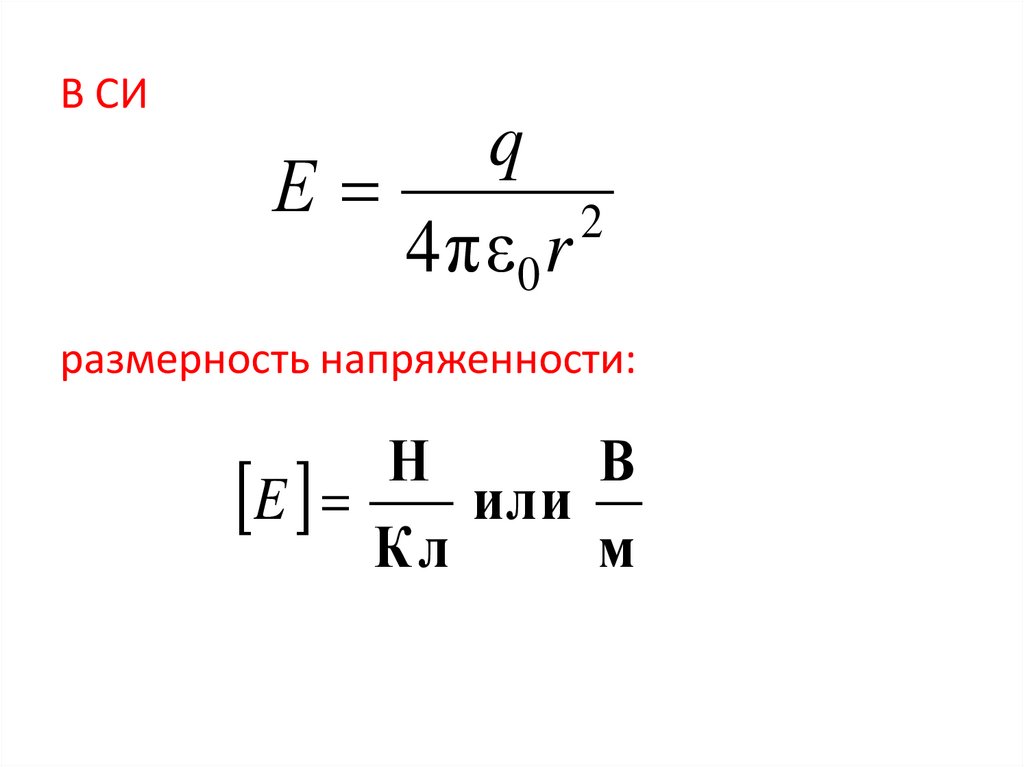

В СИ
q
Е
2
4 πε 0 r
размерность напряженности:
Н
В
E или
Кл
м

11.

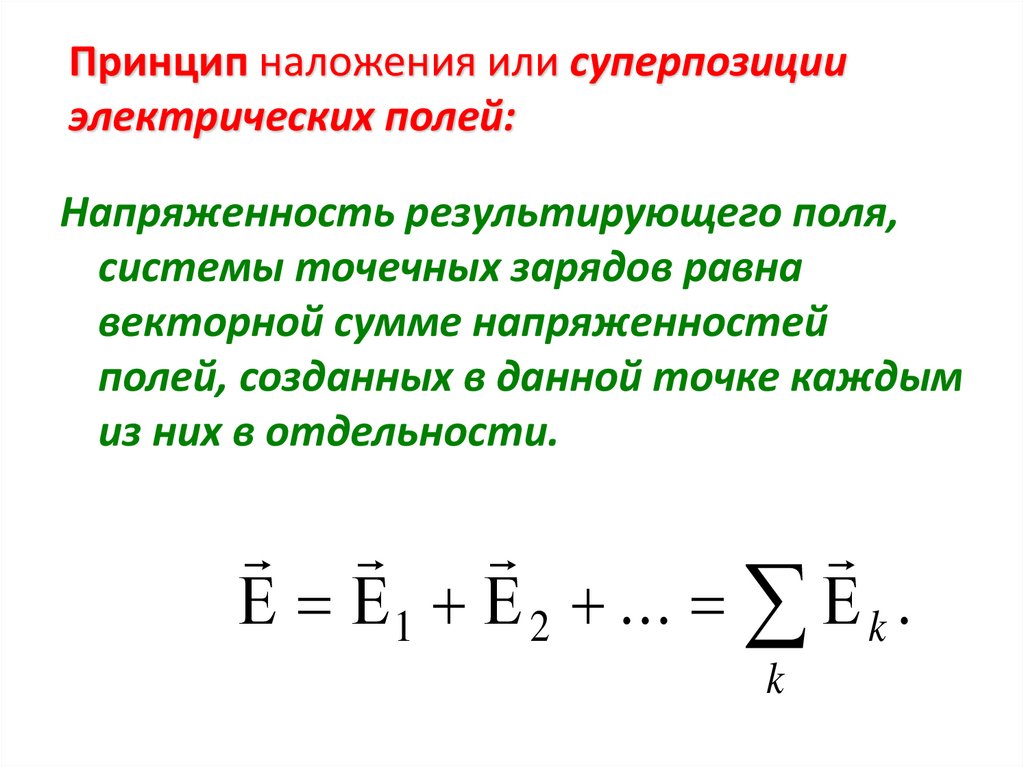

Принцип наложения или суперпозиции
электрических полей:
Напряженность результирующего поля,
системы точечных зарядов равна
векторной сумме напряженностей
полей, созданных в данной точке каждым
из них в отдельности.
Е Е 1 Е 2 ... Е k .
k

12.

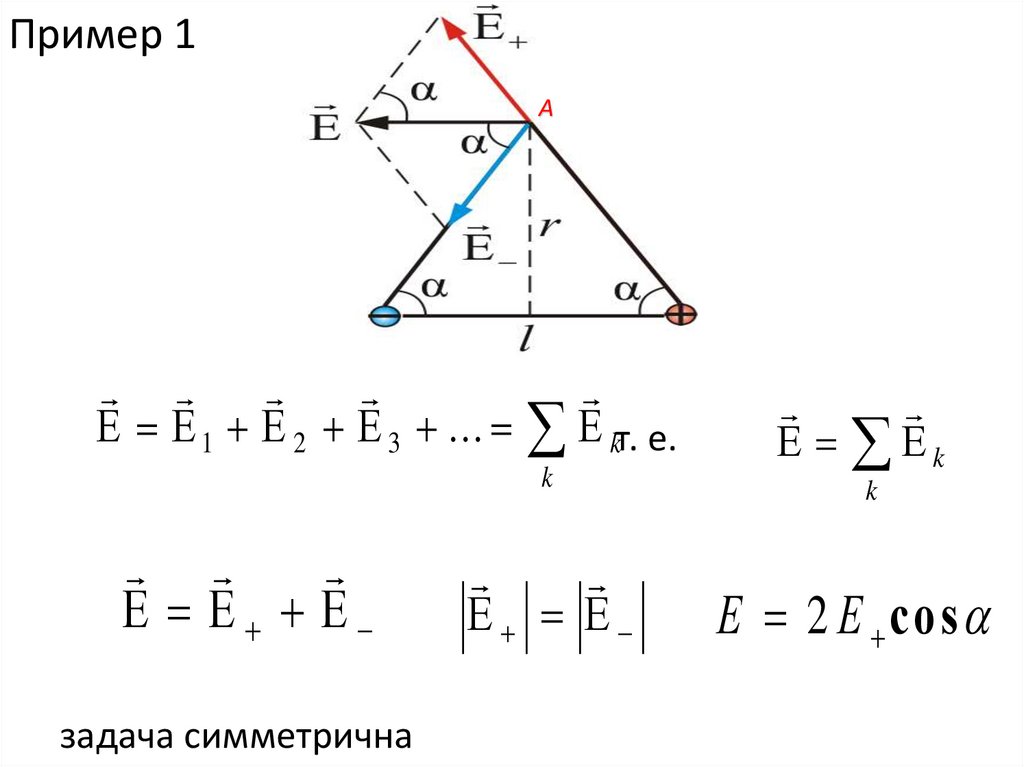

Пример 1
А
Е Е 1 Е 2 Е 3 ... Е kт. е.
Е Е Е
задача симметрична
k
Е Еk
Е Е
Е 2 Е сos
k

13.

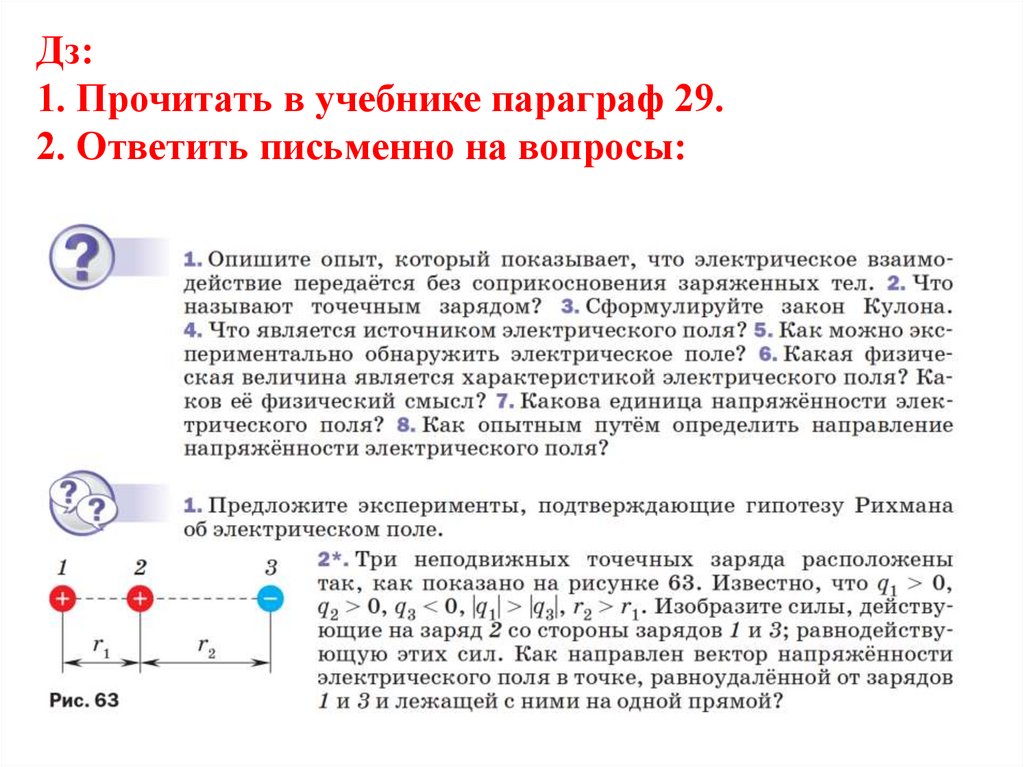

Дз:
1. Прочитать в учебнике параграф 29.
2. Ответить письменно на вопросы:
