6 к

1. Технологии ручной обработки металлов и пластмасс

Технология, 6 класс

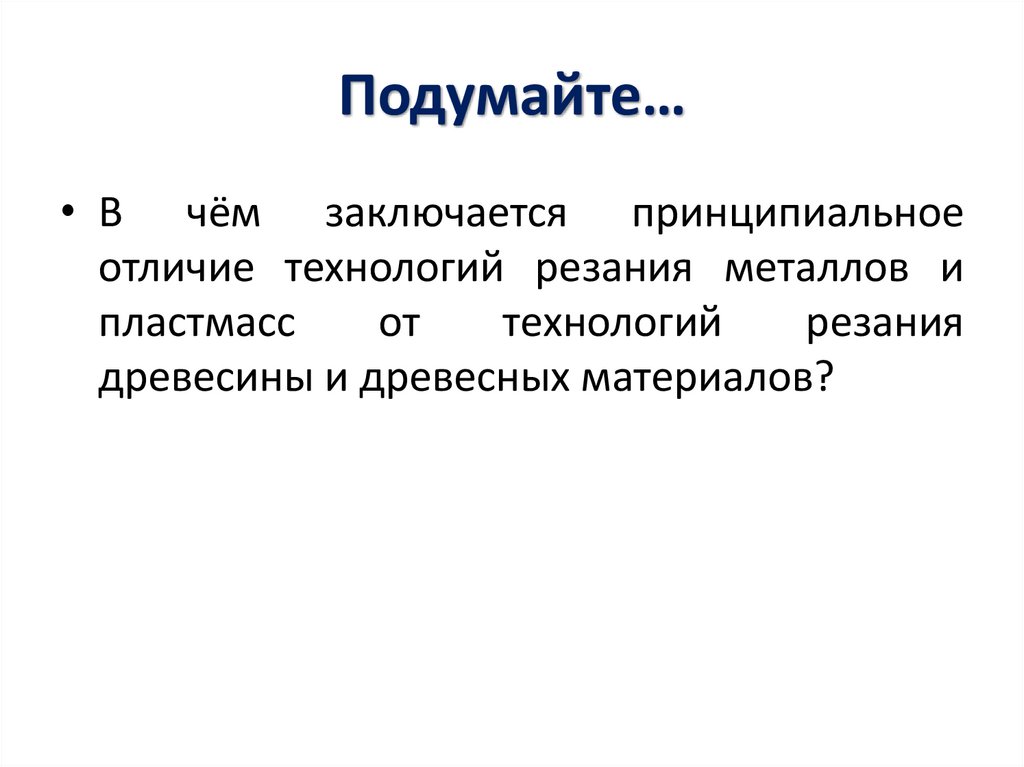

2. Подумайте…

• В чём заключается принципиальное
отличие технологий резания металлов и
пластмасс
от
технологий
резания
древесины и древесных материалов?

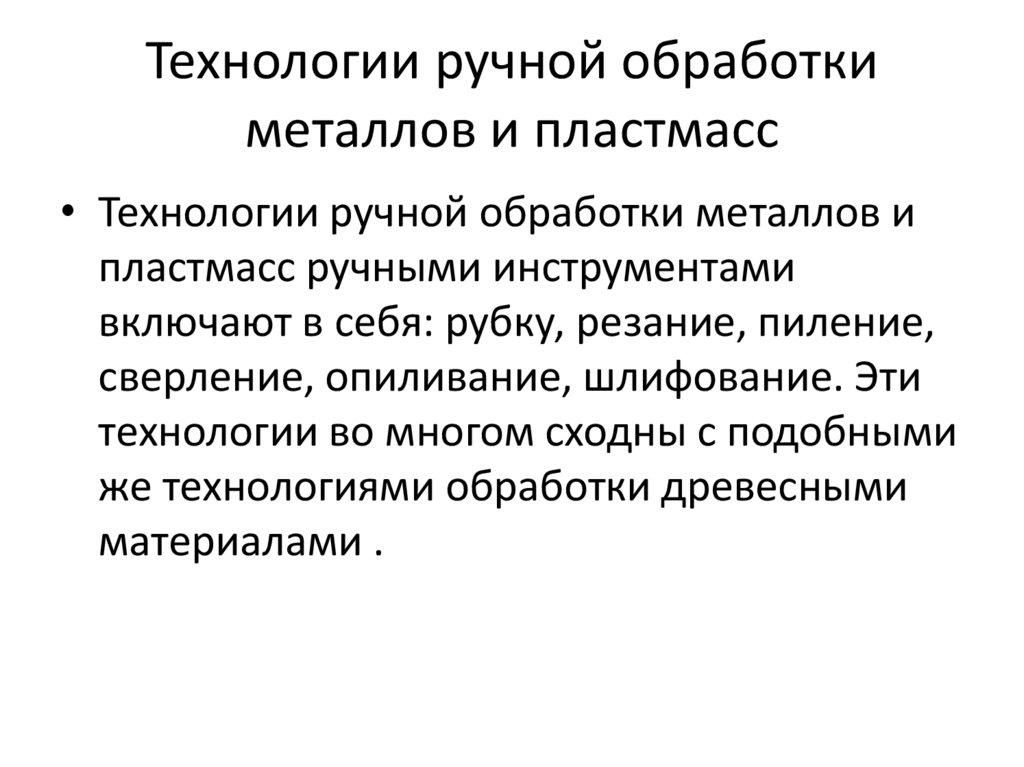

3. Технологии ручной обработки металлов и пластмасс

• Технологии ручной обработки металлов и
пластмасс ручными инструментами
включают в себя: рубку, резание, пиление,
сверление, опиливание, шлифование. Эти
технологии во многом сходны с подобными
же технологиями обработки древесными
материалами .

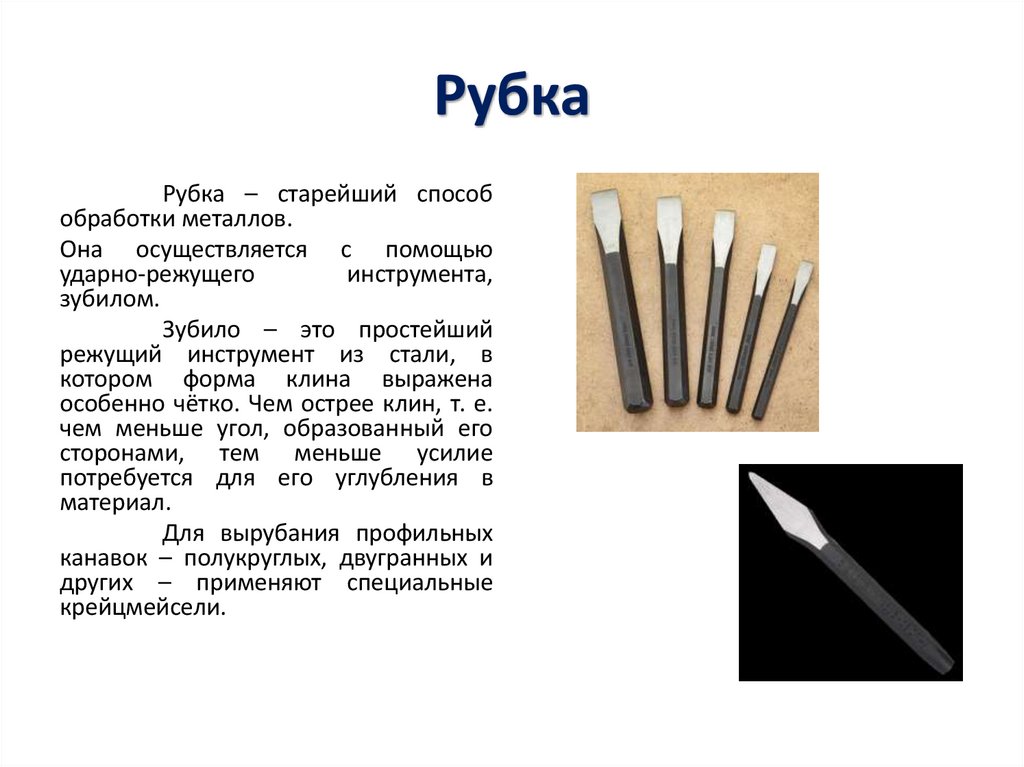

4. Рубка

Рубка – старейший способ
обработки металлов.
Она осуществляется с помощью
ударно-режущего
инструмента,
зубилом.
Зубило – это простейший
режущий инструмент из стали, в
котором форма клина выражена
особенно чётко. Чем острее клин, т. е.
чем меньше угол, образованный его
сторонами, тем меньше усилие
потребуется для его углубления в
материал.
Для вырубания профильных
канавок – полукруглых, двугранных и
других – применяют специальные
крейцмейсели.

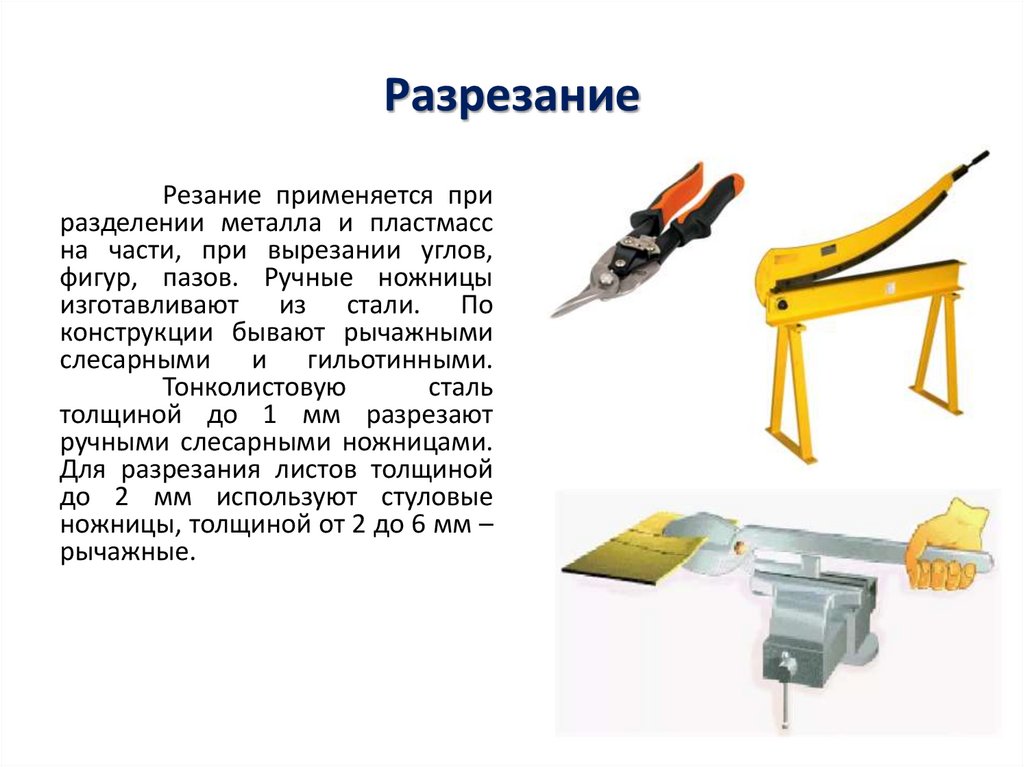

5. Разрезание

Резание применяется при
разделении металла и пластмасс
на части, при вырезании углов,
фигур, пазов. Ручные ножницы
изготавливают из стали. По
конструкции бывают рычажными
слесарными и гильотинными.
Тонколистовую
сталь
толщиной до 1 мм разрезают
ручными слесарными ножницами.
Для разрезания листов толщиной
до 2 мм используют стуловые
ножницы, толщиной от 2 до 6 мм –
рычажные.

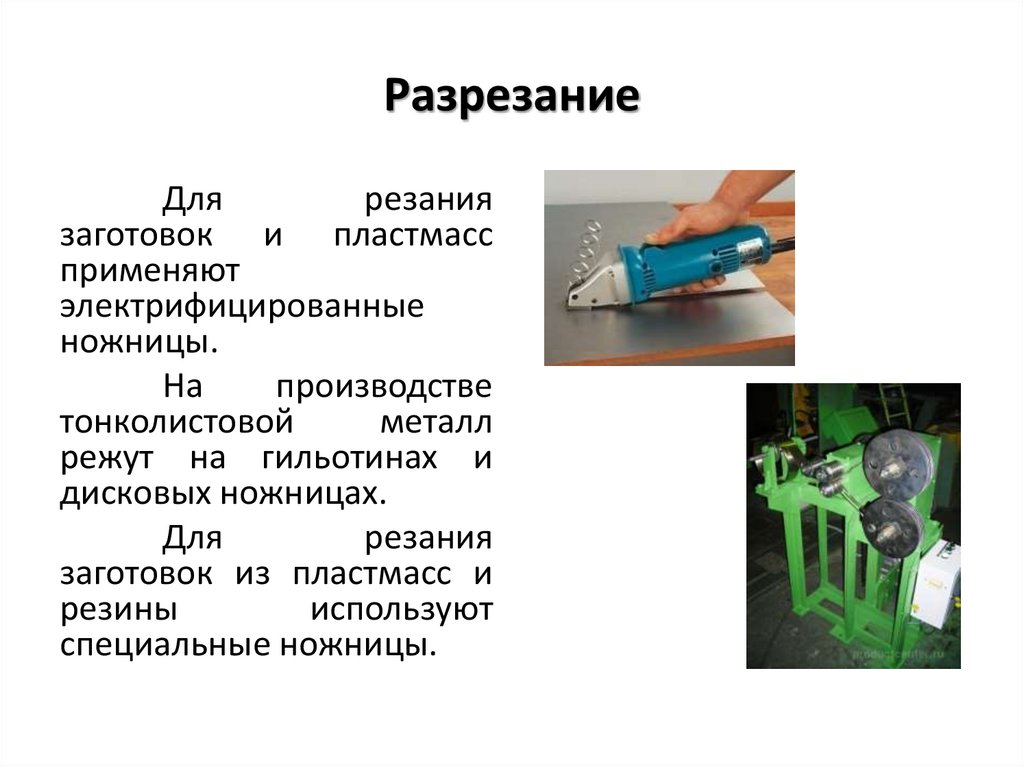

6. Разрезание

Для
резания
заготовок и пластмасс
применяют
электрифицированные
ножницы.
На
производстве
тонколистовой
металл
режут на гильотинах и
дисковых ножницах.
Для
резания
заготовок из пластмасс и
резины
используют
специальные ножницы.

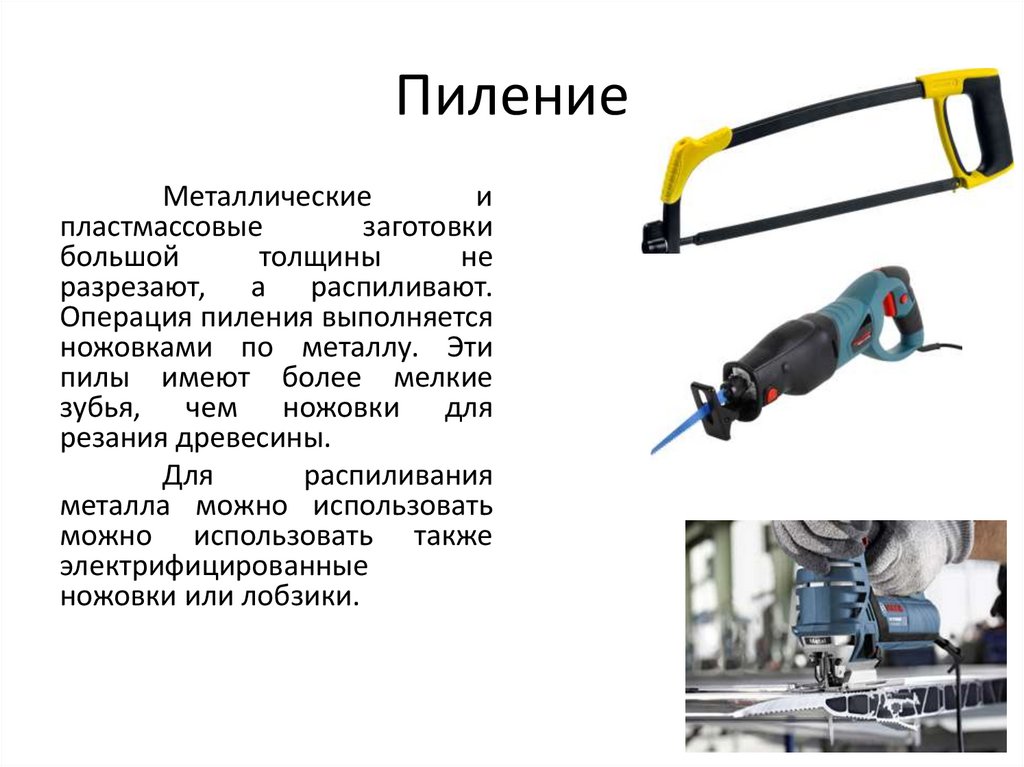

7. Пиление

Металлические
и
пластмассовые
заготовки
большой
толщины
не
разрезают, а распиливают.
Операция пиления выполняется
ножовками по металлу. Эти
пилы имеют более мелкие
зубья, чем ножовки для
резания древесины.
Для
распиливания
металла можно использовать
можно использовать также
электрифицированные
ножовки или лобзики.

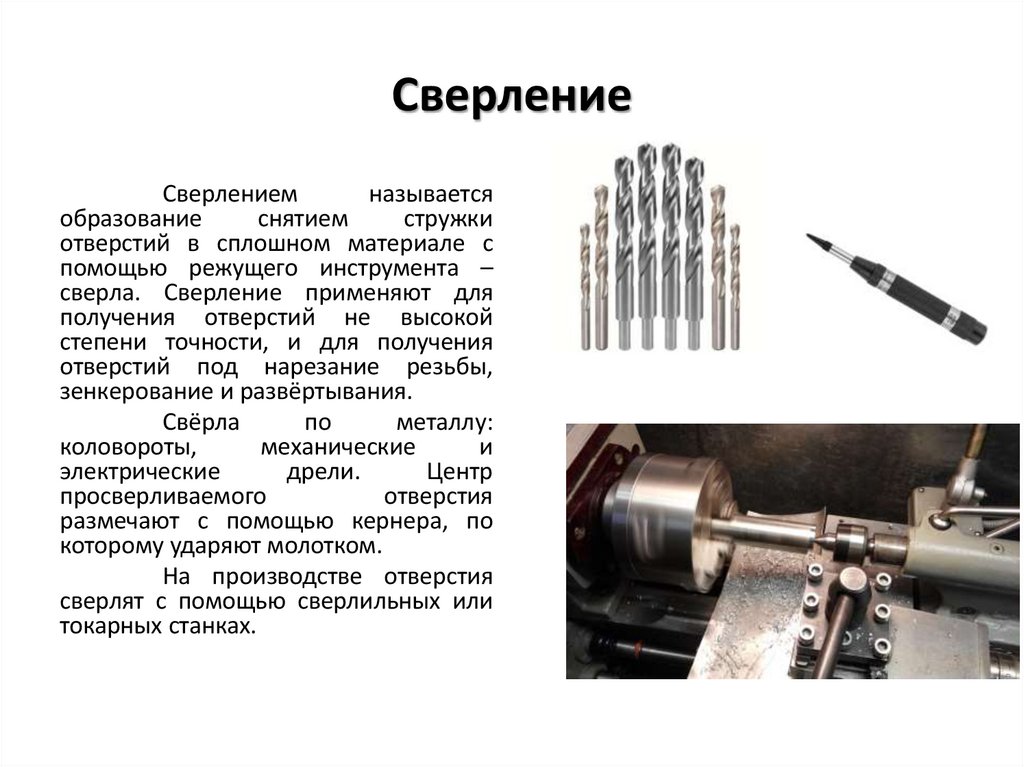

8. Сверление

Сверлением
называется
образование
снятием
стружки
отверстий в сплошном материале с
помощью режущего инструмента –
сверла. Сверление применяют для
получения отверстий не высокой
степени точности, и для получения
отверстий под нарезание резьбы,
зенкерование и развёртывания.
Свёрла
по
металлу:
коловороты,
механические
и
электрические
дрели.
Центр
просверливаемого
отверстия
размечают с помощью кернера, по
которому ударяют молотком.
На производстве отверстия
сверлят с помощью сверлильных или
токарных станках.

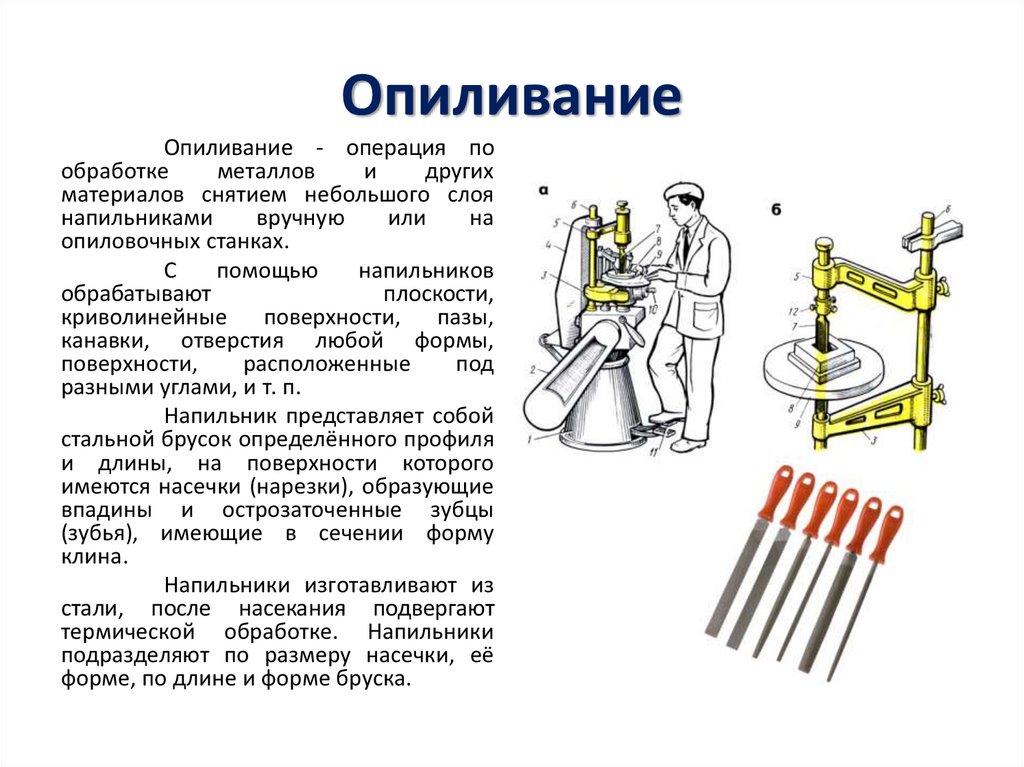

9. Опиливание

Опиливание - операция по
обработке
металлов
и
других
материалов снятием небольшого слоя
напильниками
вручную
или
на
опиловочных станках.
С
помощью
напильников
обрабатывают
плоскости,
криволинейные поверхности, пазы,
канавки, отверстия любой формы,
поверхности,
расположенные
под
разными углами, и т. п.
Напильник представляет собой
стальной брусок определённого профиля
и длины, на поверхности которого
имеются насечки (нарезки), образующие
впадины и острозаточенные зубцы
(зубья), имеющие в сечении форму
клина.
Напильники изготавливают из
стали, после насекания подвергают
термической обработке. Напильники
подразделяют по размеру насечки, её
форме, по длине и форме бруска.

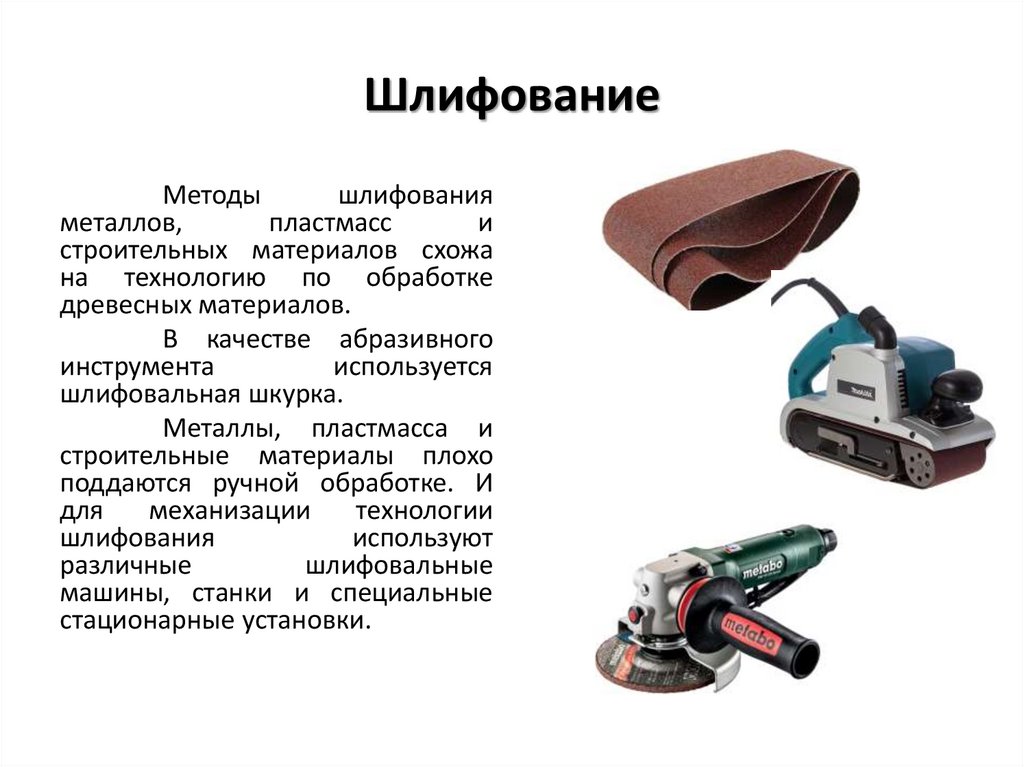

10. Шлифование

Методы
шлифования
металлов,
пластмасс
и
строительных материалов схожа
на технологию по обработке
древесных материалов.
В качестве абразивного
инструмента
используется
шлифовальная шкурка.
Металлы, пластмасса и
строительные материалы плохо
поддаются ручной обработке. И
для
механизации
технологии
шлифования
используют
различные
шлифовальные
машины, станки и специальные
стационарные установки.

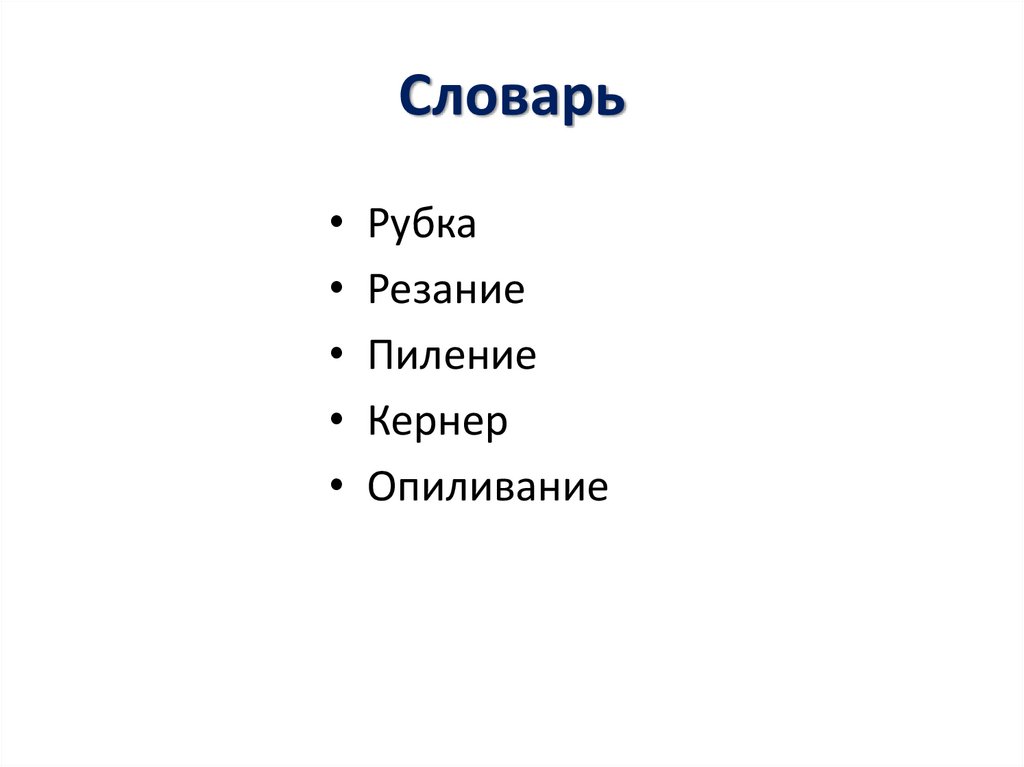

11. Словарь

• Рубка
• Резание
• Пиление
• Кернер
• Опиливание

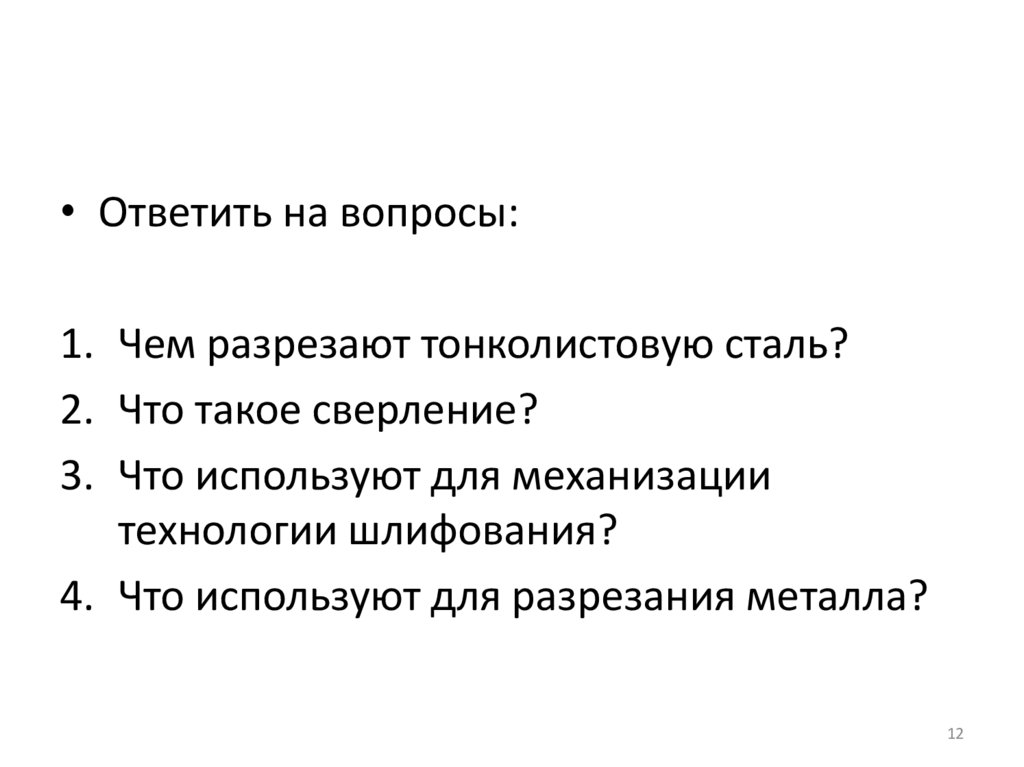

12.

• Ответить на вопросы:
1. Чем разрезают тонколистовую сталь?
2. Что такое сверление?
3. Что используют для механизации
технологии шлифования?
4. Что используют для разрезания металла?
