++электрическое поле

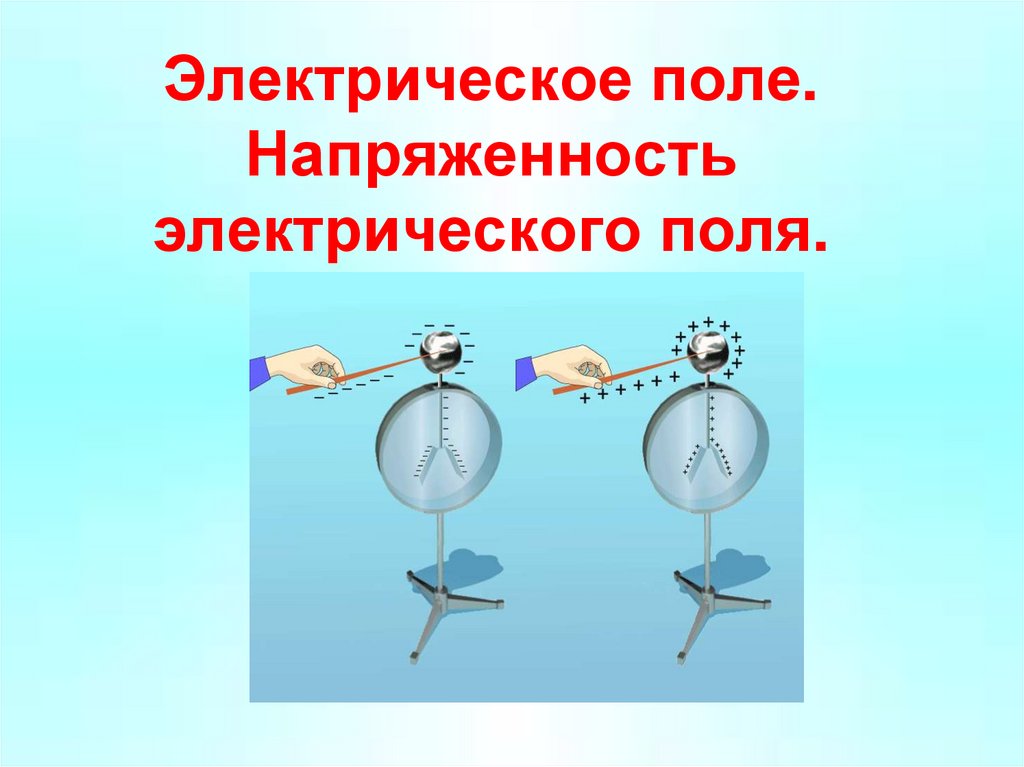

1. Электрическое поле. Напряженность электрического поля.

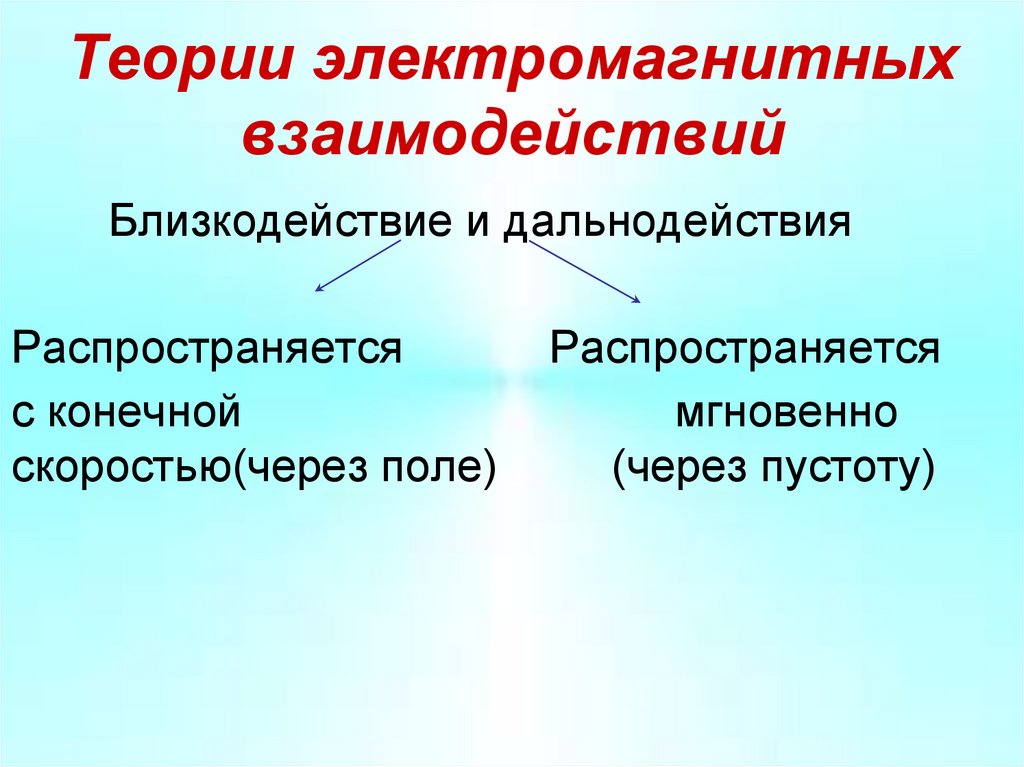

2. Теории электромагнитных взаимодействий

Близкодействие и дальнодействия
Распространяется
с конечной
скоростью(через поле)
Распространяется
мгновенно
(через пустоту)

3. Электрическое поле

• Идея: М. Фарадей (англ.)
• Теория: Дж. Максвелл (англ.)
Близкодействие
t – время передачи
электромагнитных взаимодействий
r – расстояние между зарядами
с – скорость распространения
электромагнитных взаимодействий
( 300 000 км/c)

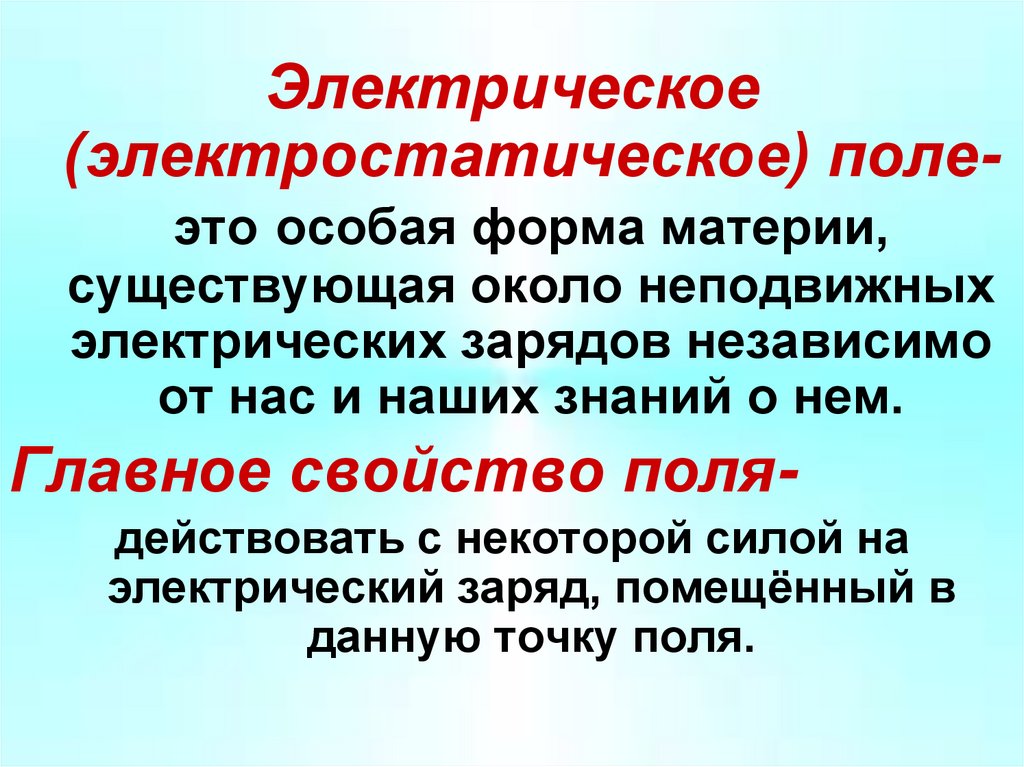

4.

Электрическое
(электростатическое) полеэто особая форма материи,
существующая около неподвижных
электрических зарядов независимо
от нас и наших знаний о нем.
Главное свойство полядействовать с некоторой силой на
электрический заряд, помещённый в
данную точку поля.

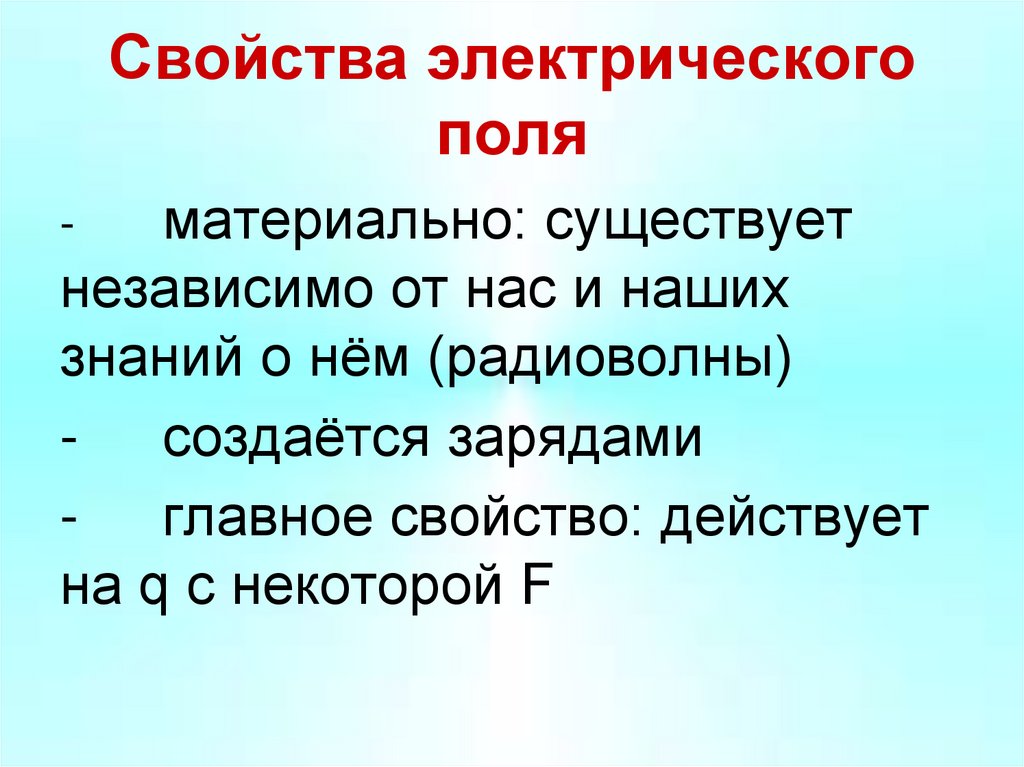

5. Свойства электрического поля

материально: существует
независимо от нас и наших
знаний о нём (радиоволны)
- создаётся зарядами
- главное свойство: действует
на q с некоторой F
-

6.

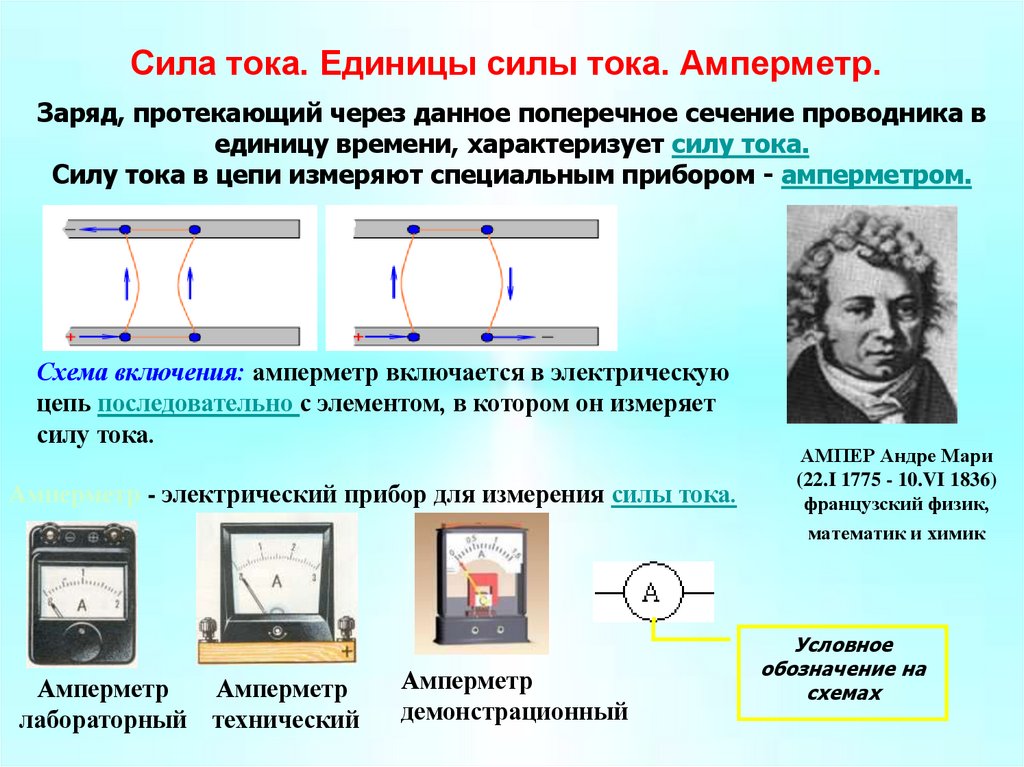

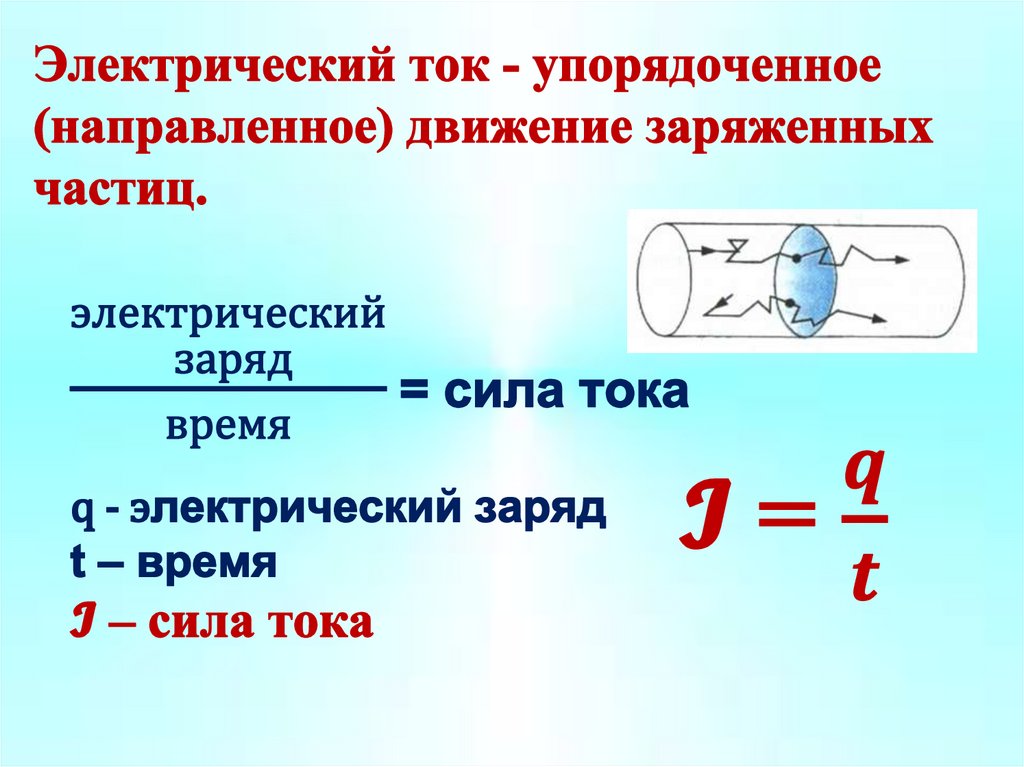

Сила тока. Единицы силы тока. Амперметр.
Заряд, протекающий через данное поперечное сечение проводника в
единицу времени, характеризует силу тока.
Силу тока в цепи измеряют специальным прибором - амперметром.
Схема включения: амперметр включается в электрическую
цепь последовательно с элементом, в котором он измеряет
силу тока.
Амперметр - электрический прибор для измерения силы тока.
Амперметр
Амперметр
лабораторный технический
Амперметр
демонстрационный
АМПЕР Андре Мари
(22.I 1775 - 10.VI 1836)
французский физик,
математик и химик
Условное
обозначение на
схемах

7.

8.

9.

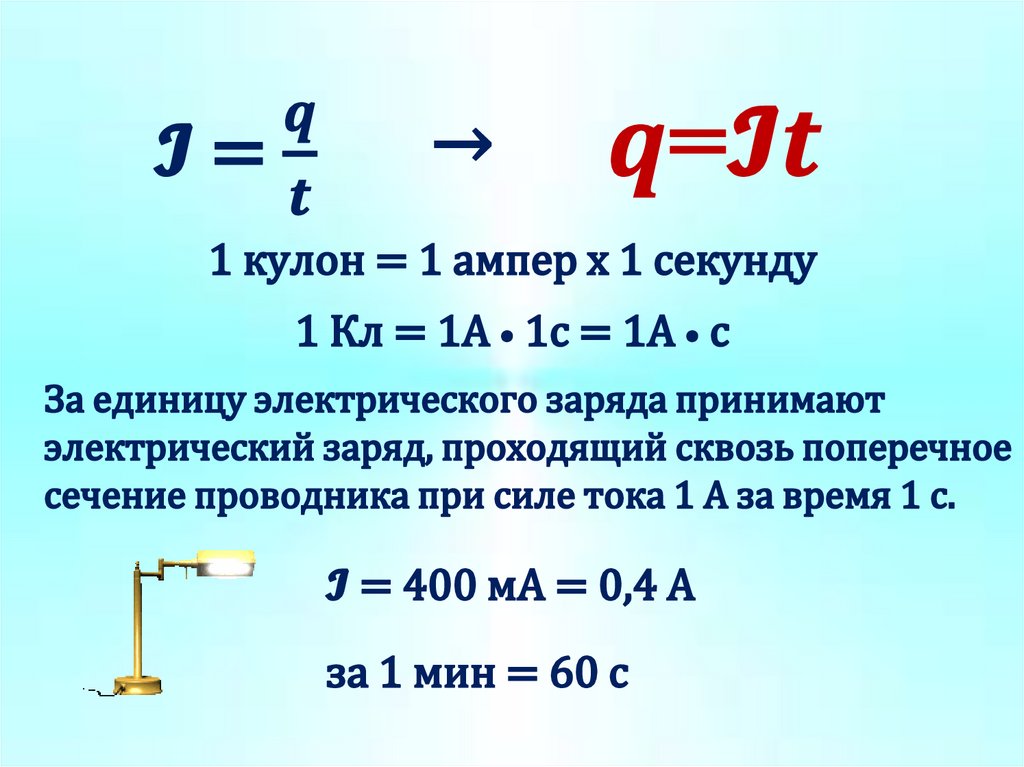

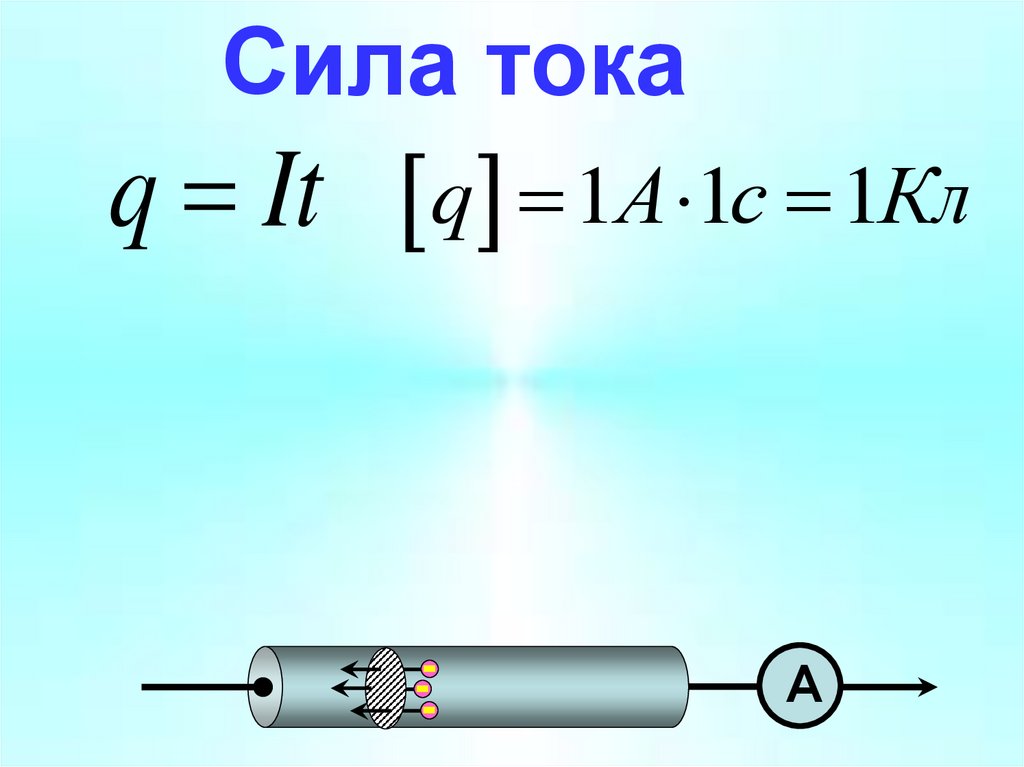

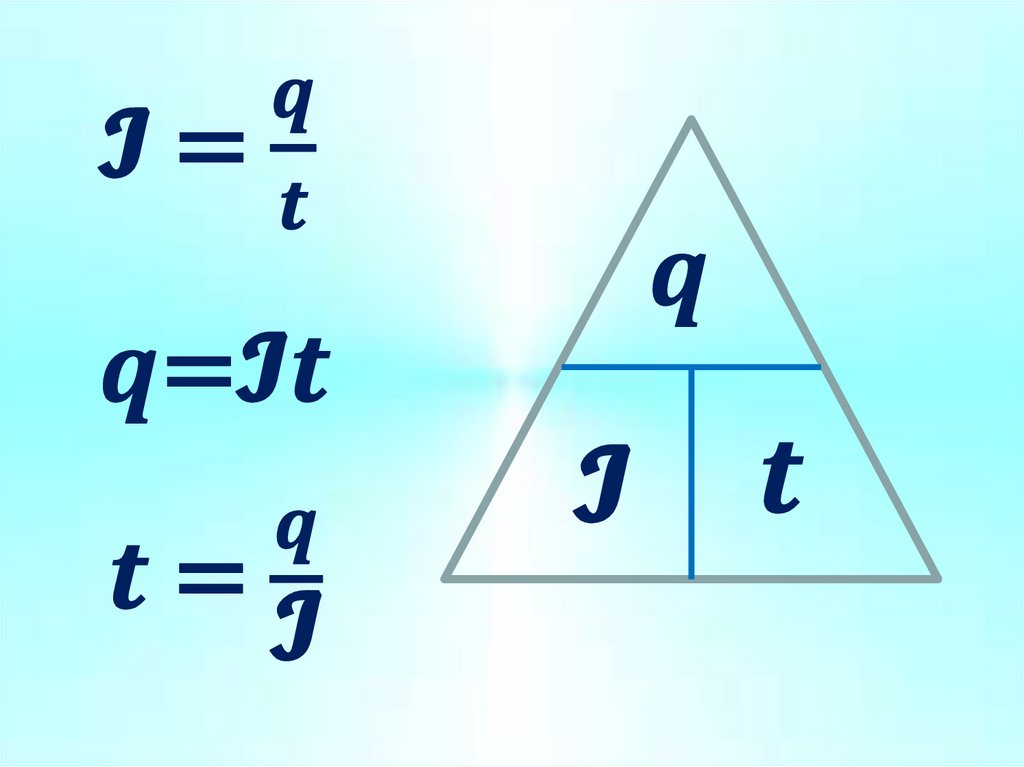

Сила тока
q It q 1А 1с 1Кл
А

10.

11.

12.

13.

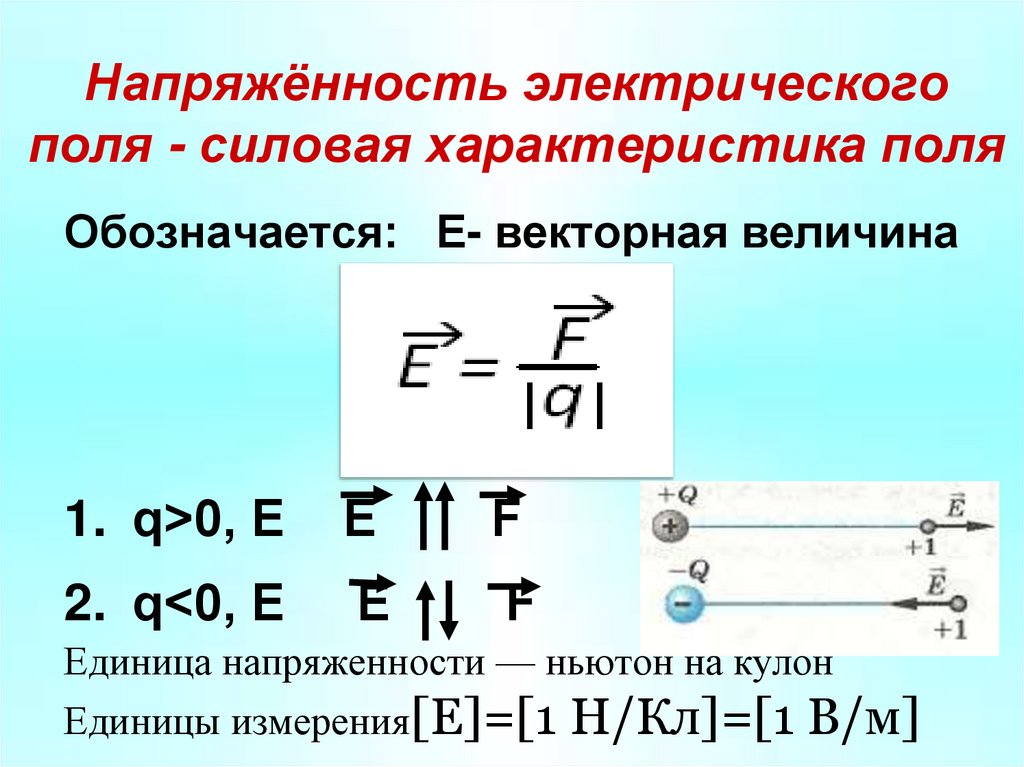

14. Напряжённость электрического поля - силовая характеристика поля

Обозначается: Е- векторная величина
1. q>0, Е
E
F
2. q<0, Е
E
F
Единица напряженности — ньютон на кулон
Единицы измерения[E]=[1 H/Кл]=[1 В/м]

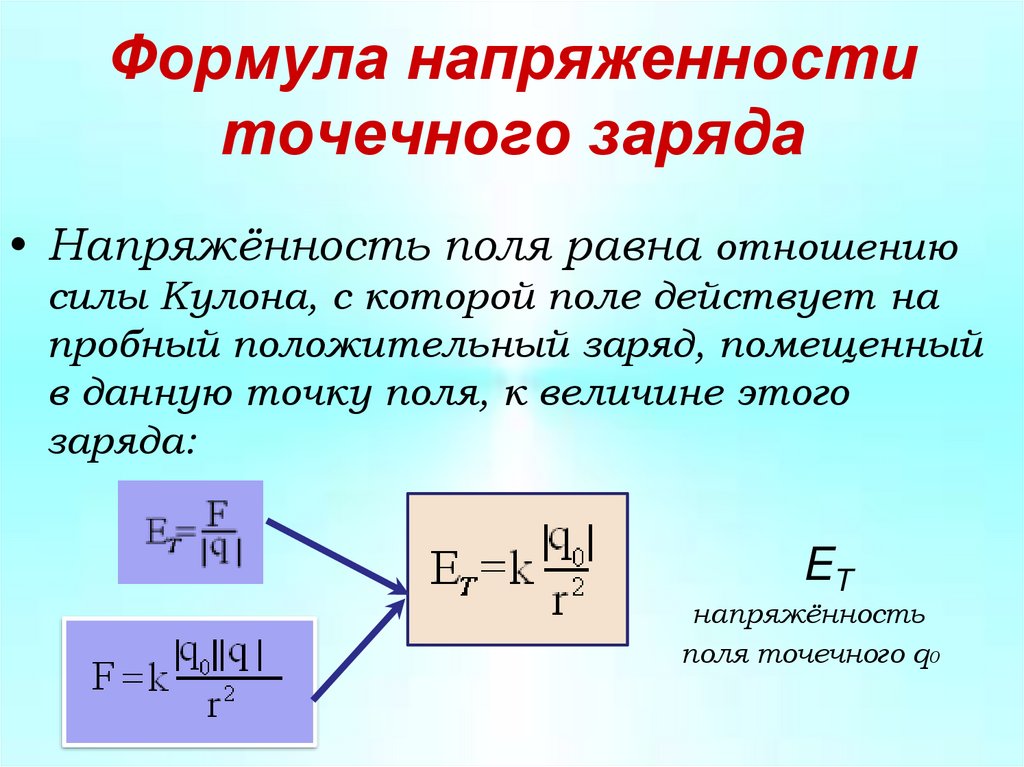

15. Формула напряженности точечного заряда

• Напряжённость поля равна отношению
силы Кулона, с которой поле действует на
пробный положительный заряд, помещенный
в данную точку поля, к величине этого
заряда:
ET
напряжённость
поля точечного q0

16.

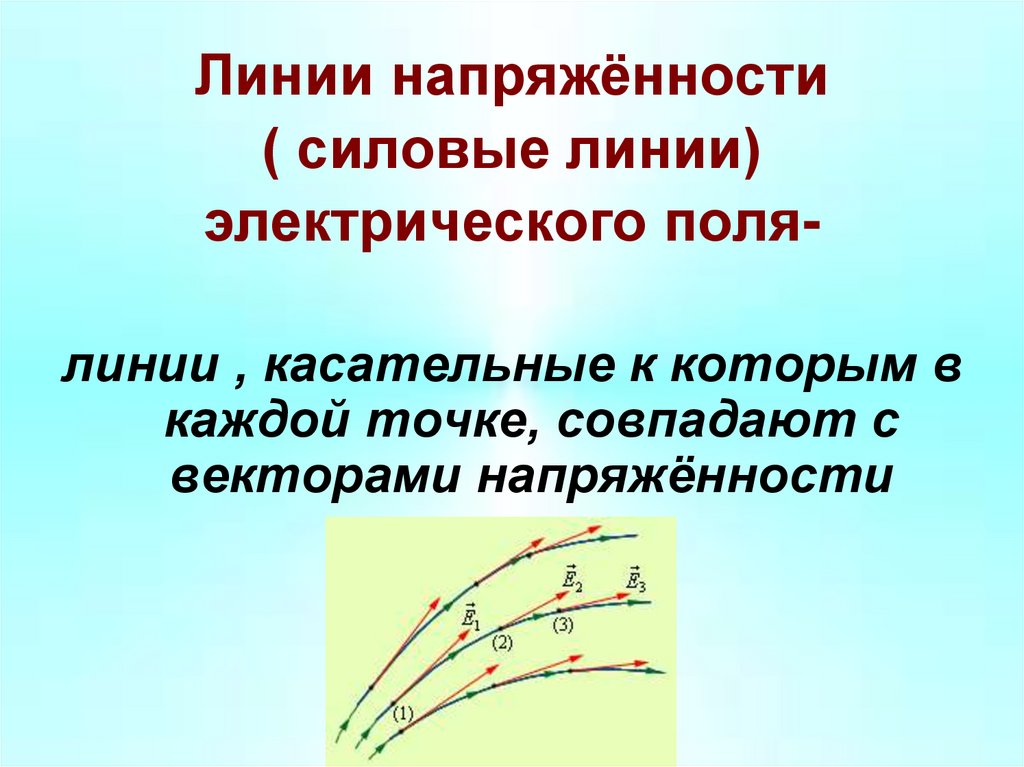

Линии напряжённости
( силовые линии)
электрического полялинии , касательные к которым в
каждой точке, совпадают с
векторами напряжённости

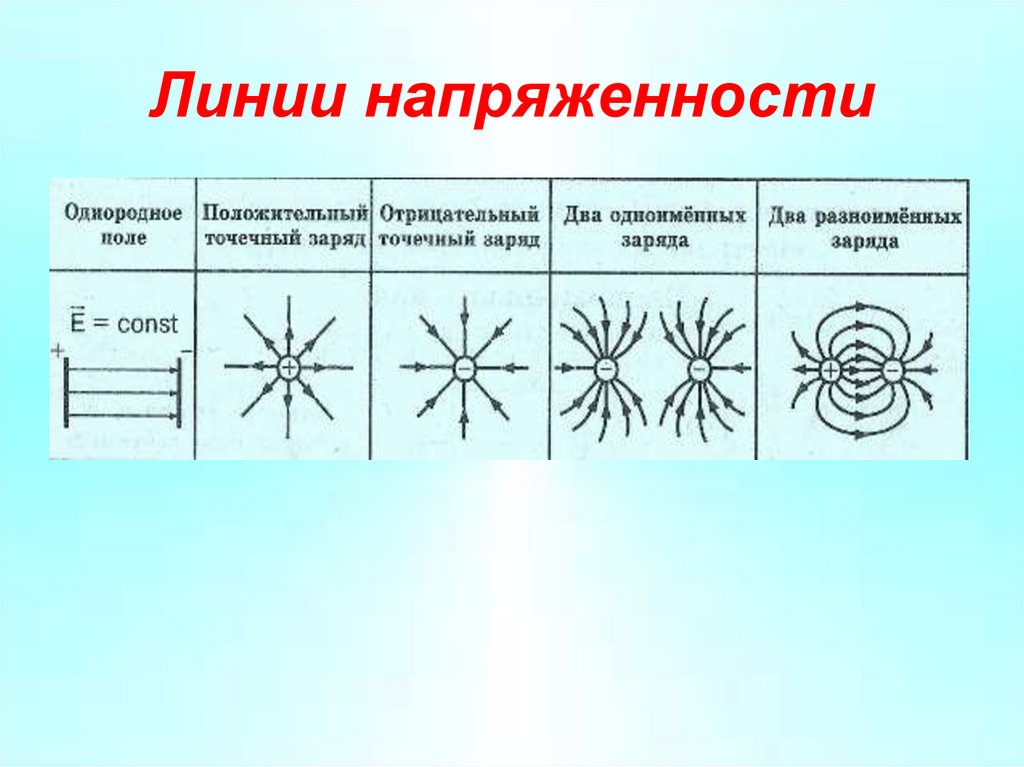

17. Линии напряженности

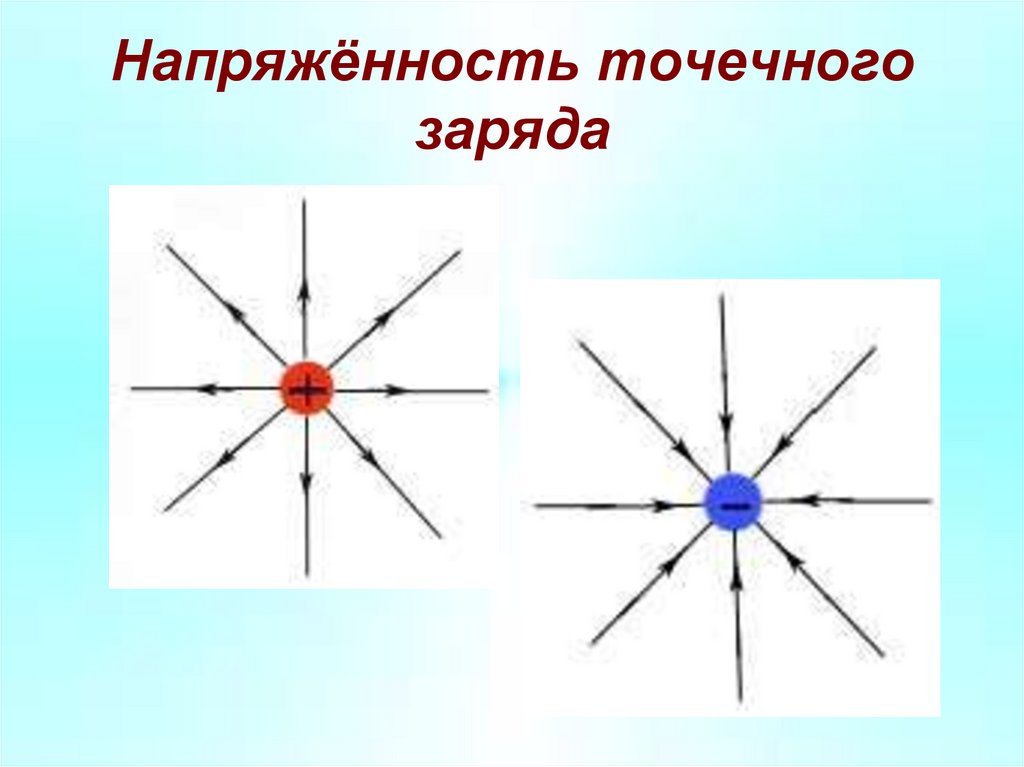

18. Напряжённость точечного заряда

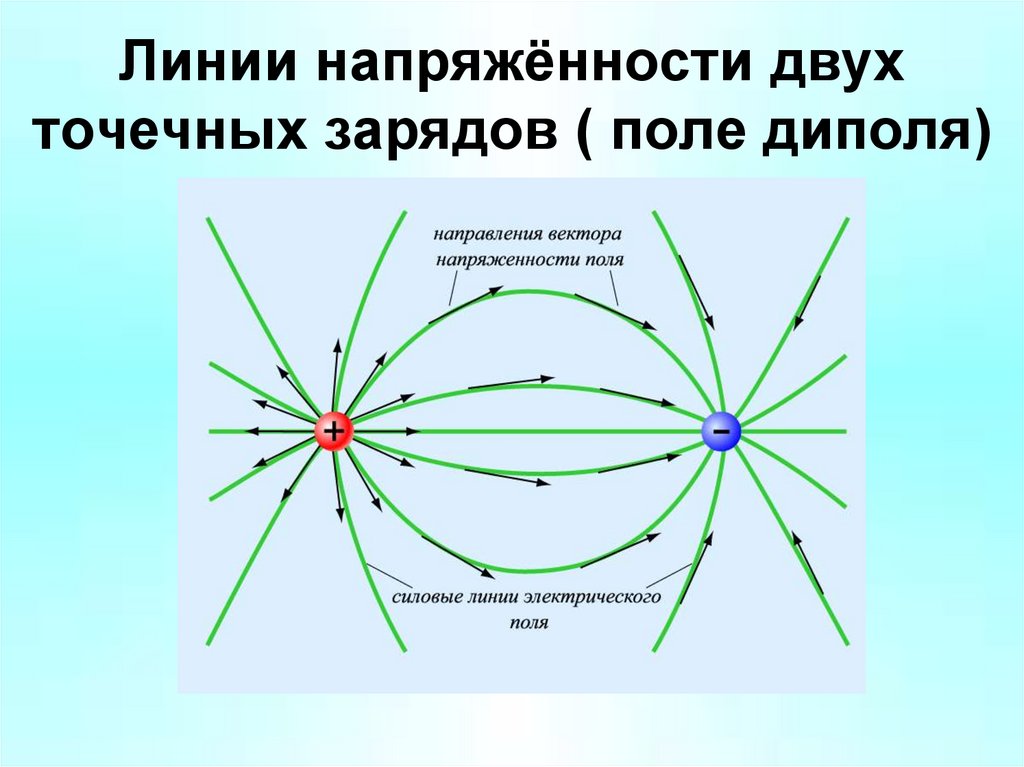

19. Линии напряжённости двух точечных зарядов ( поле диполя)

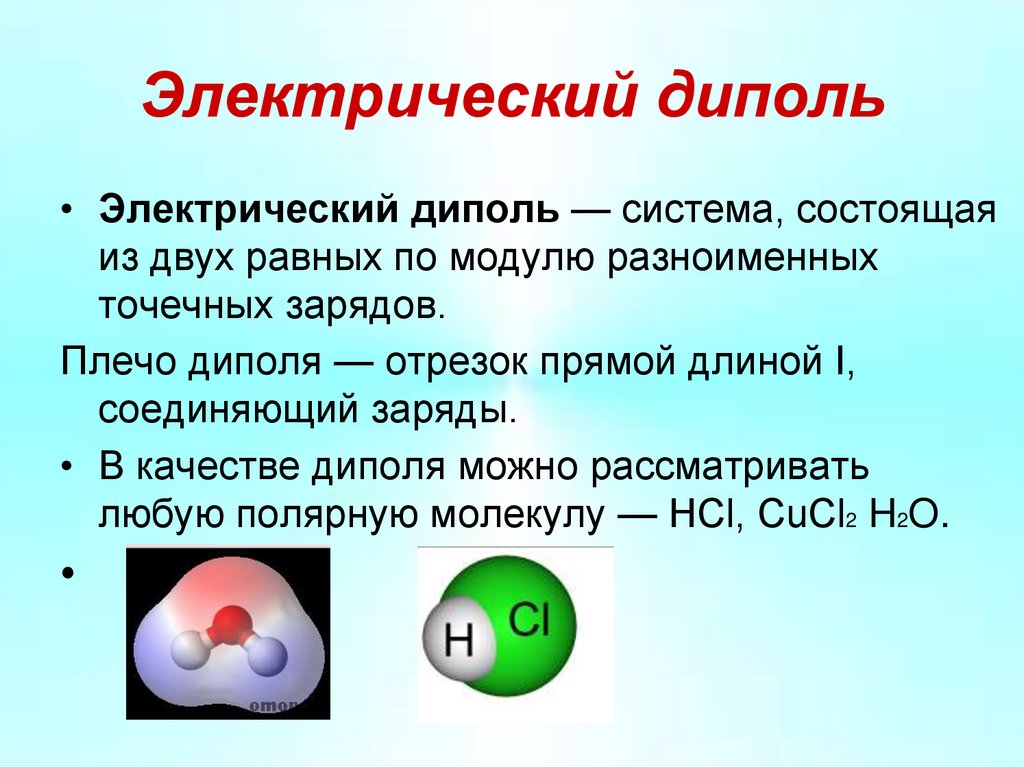

20. Электрический диполь

• Электрический диполь — система, состоящая
из двух равных по модулю разноименных
точечных зарядов.
Плечо диполя — отрезок прямой длиной I,
соединяющий заряды.
• В качестве диполя можно рассматривать
любую полярную молекулу — НСl, CuCl2 H2O.

21.

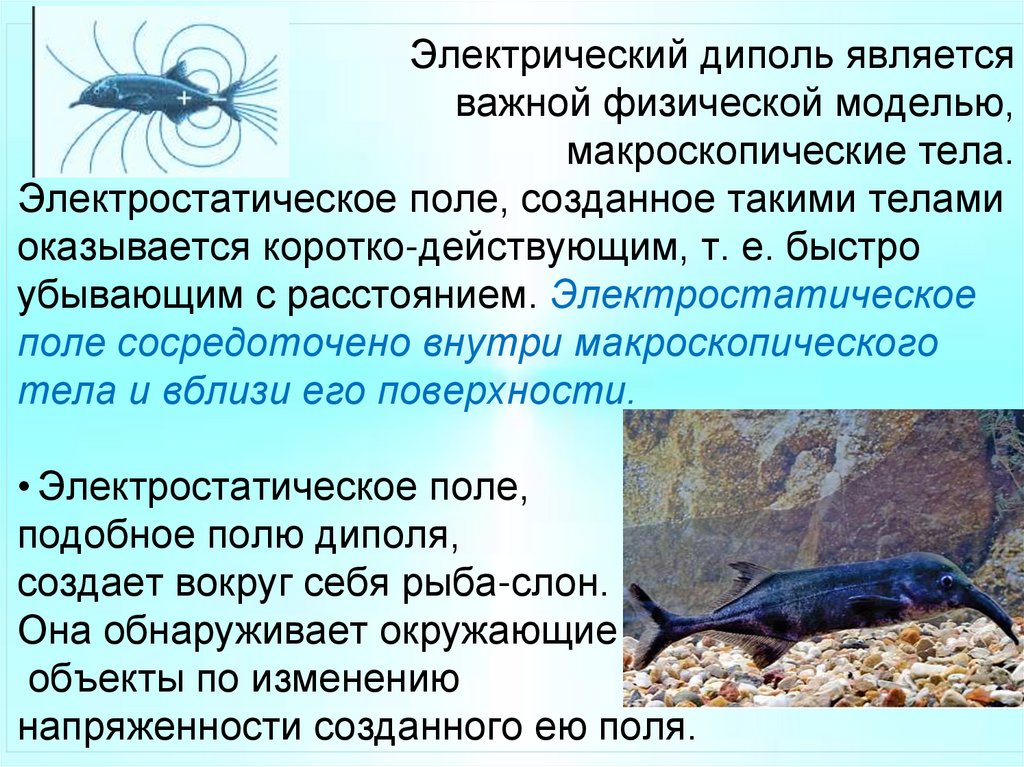

Электрический диполь является
важной физической моделью,
макроскопические тела.
Электростатическое поле, созданное такими телами
оказывается коротко-действующим, т. е. быстро
убывающим с расстоянием. Электростатическое
поле сосредоточено внутри макроскопического
тела и вблизи его поверхности.
• Электростатическое поле,
подобное полю диполя,
создает вокруг себя рыба-слон.
Она обнаруживает окружающие
объекты по изменению
напряженности созданного ею поля.

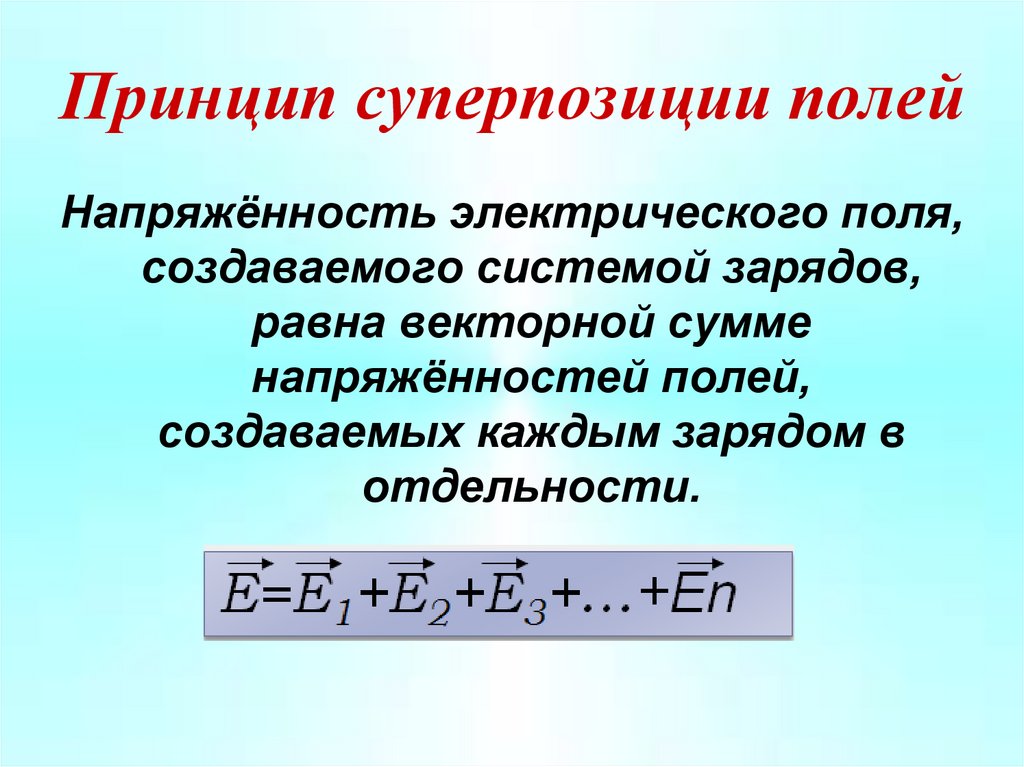

22. Принцип суперпозиции полей

Напряжённость электрического поля,
создаваемого системой зарядов,
равна векторной сумме
напряжённостей полей,
создаваемых каждым зарядом в
отдельности.

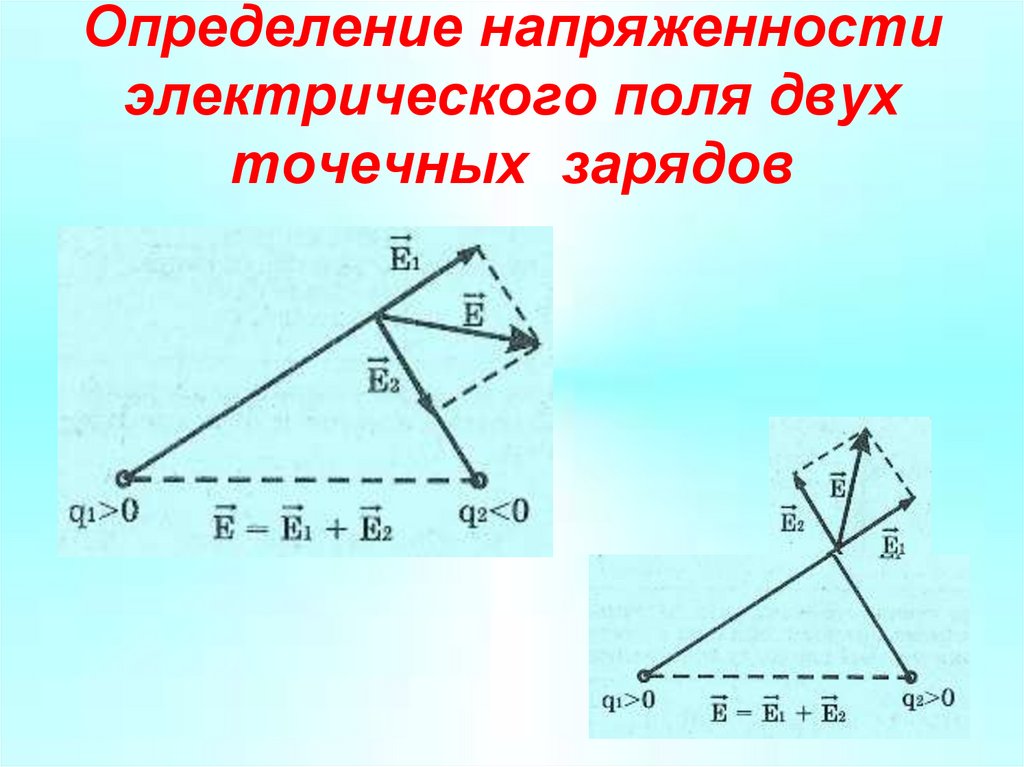

23. Определение напряженности электрического поля двух точечных зарядов

24.

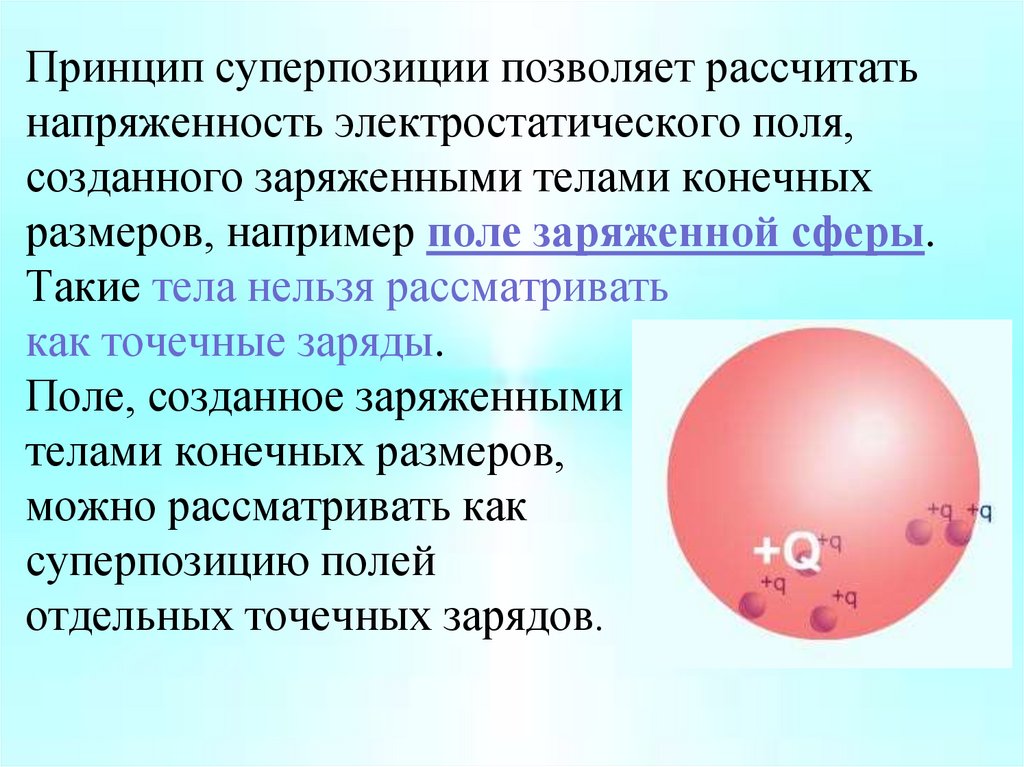

Принцип суперпозиции позволяет рассчитать
напряженность электростатического поля,
созданного заряженными телами конечных
размеров, например поле заряженной сферы.
Такие тела нельзя рассматривать
как точечные заряды.
Поле, созданное заряженными
телами конечных размеров,
можно рассматривать как
суперпозицию полей
отдельных точечных зарядов.

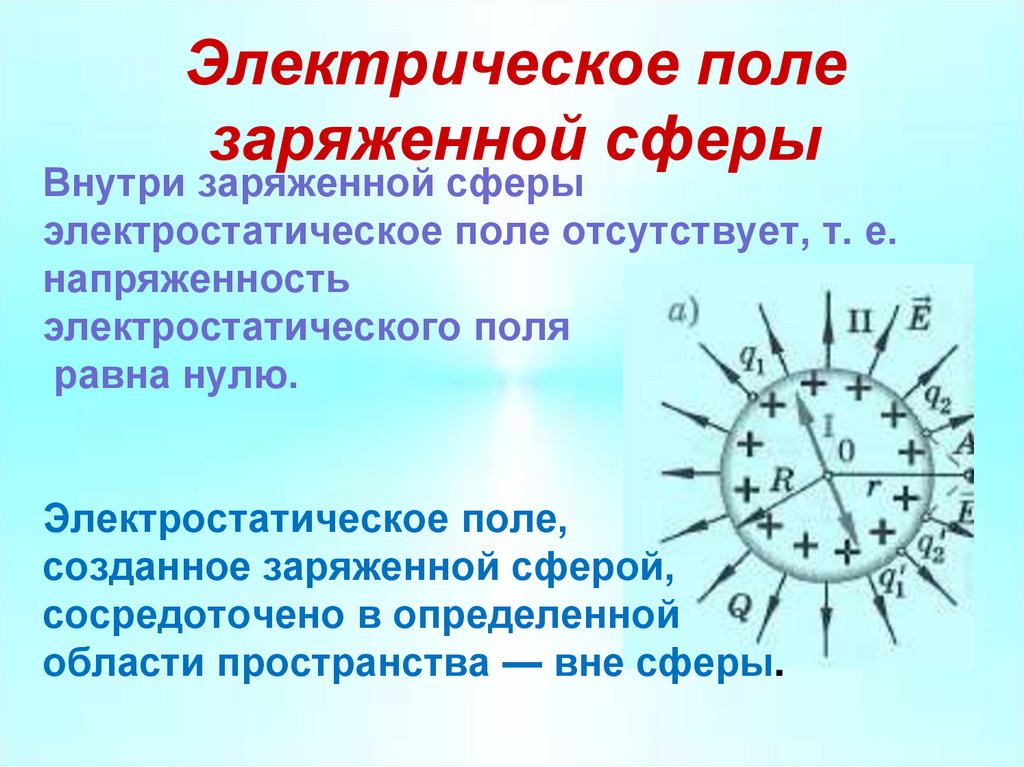

25. Электрическое поле заряженной сферы

Внутри заряженной сферы
электростатическое поле отсутствует, т. е.
напряженность
электростатического поля
равна нулю.
Электростатическое поле,
созданное заряженной сферой,
сосредоточено в определенной
области пространства — вне сферы.

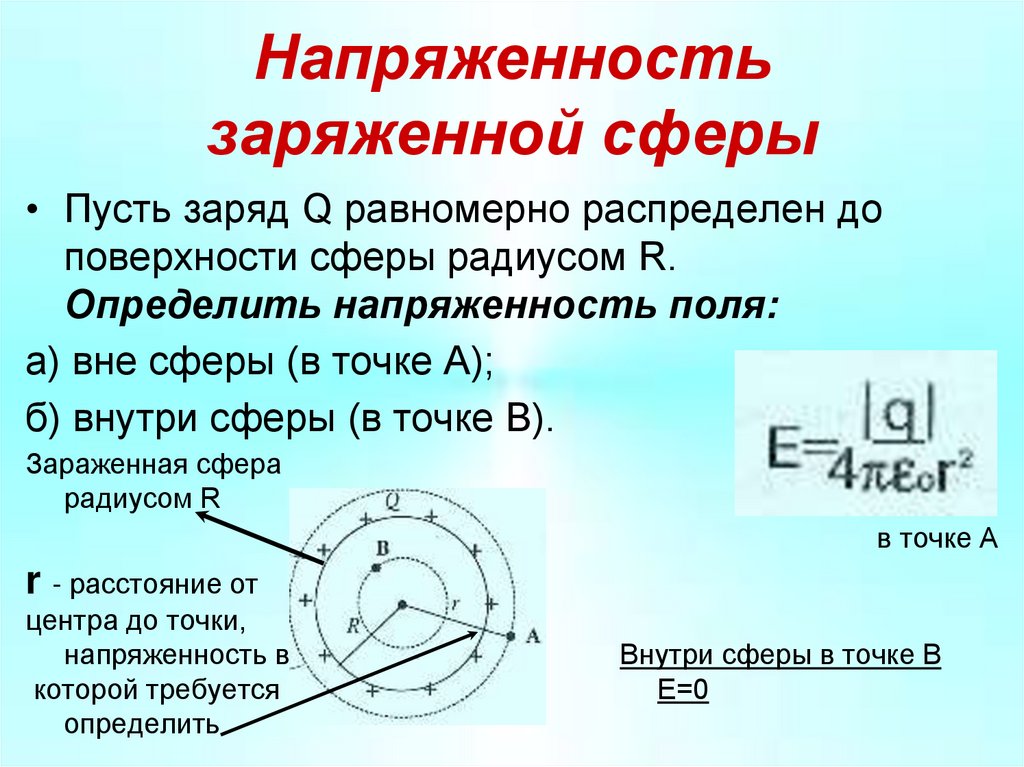

26. Напряженность заряженной сферы

• Пусть заряд Q равномерно распределен до
поверхности сферы радиусом R.
Определить напряженность поля:
а) вне сферы (в точке А);
б) внутри сферы (в точке В).
Зараженная сфера
радиусом R
в точке А
r - расстояние от
центра до точки,
напряженность в
которой требуется
определить
Внутри сферы в точке В
Е=0

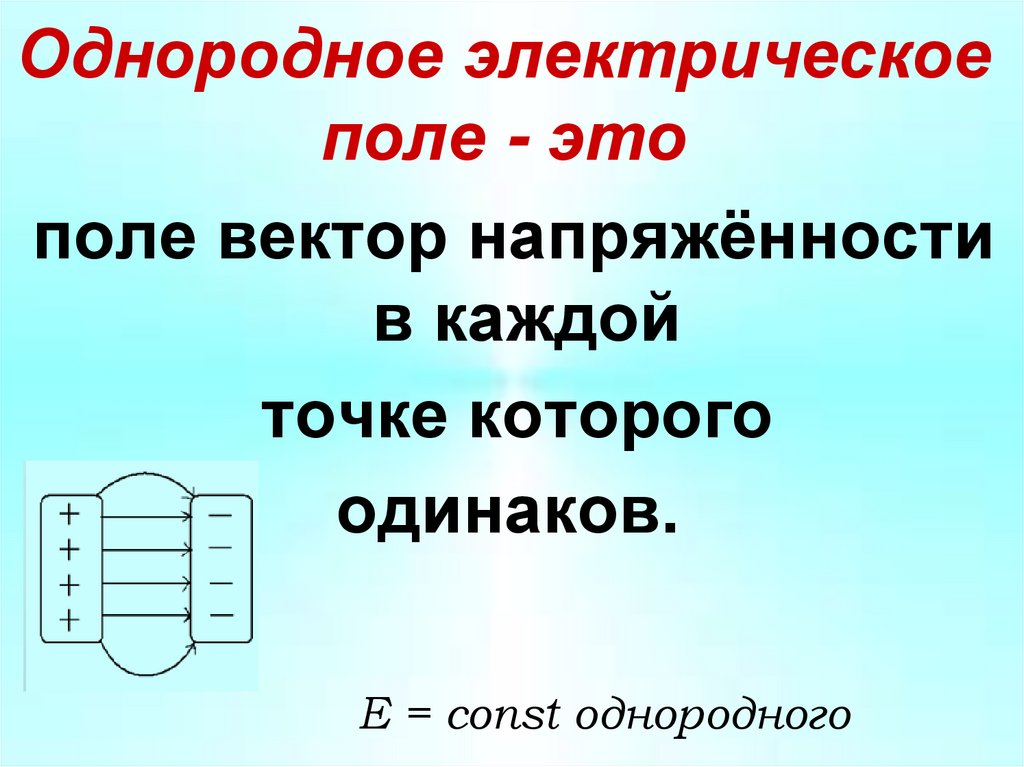

27. Однородное электрическое поле - это

поле вектор напряжённости
в каждой
точке которого
одинаков.
E = const однородного

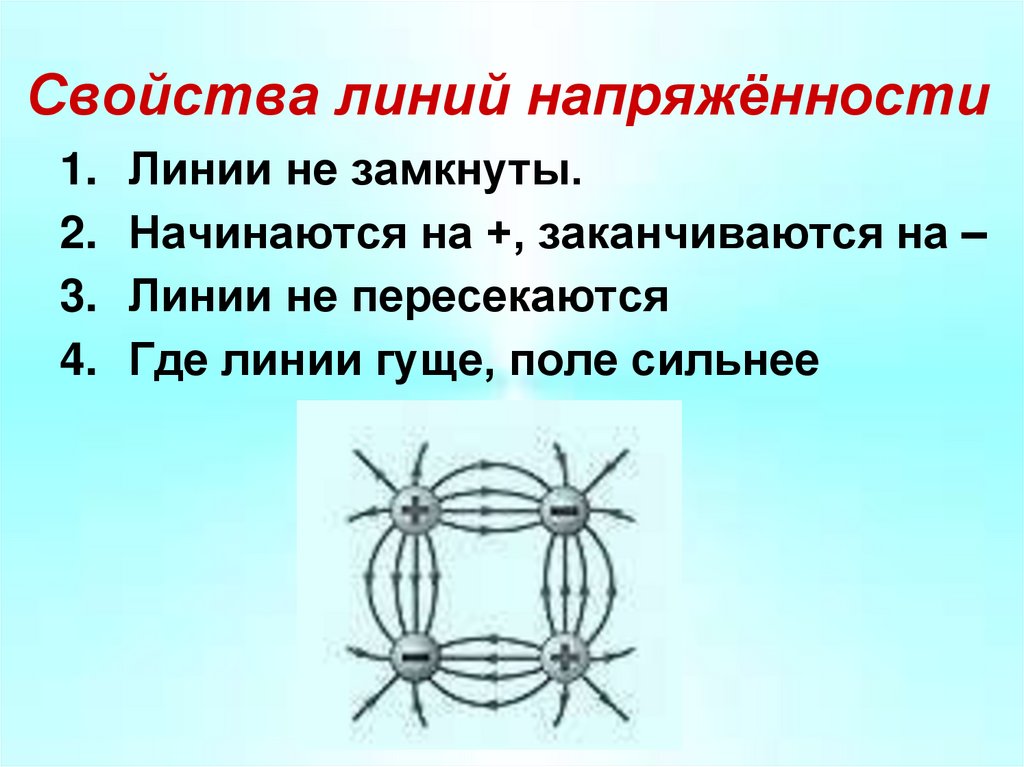

28. Свойства линий напряжённости

1. Линии не замкнуты.
2. Начинаются на +, заканчиваются на –
3. Линии не пересекаются
4. Где линии гуще, поле сильнее

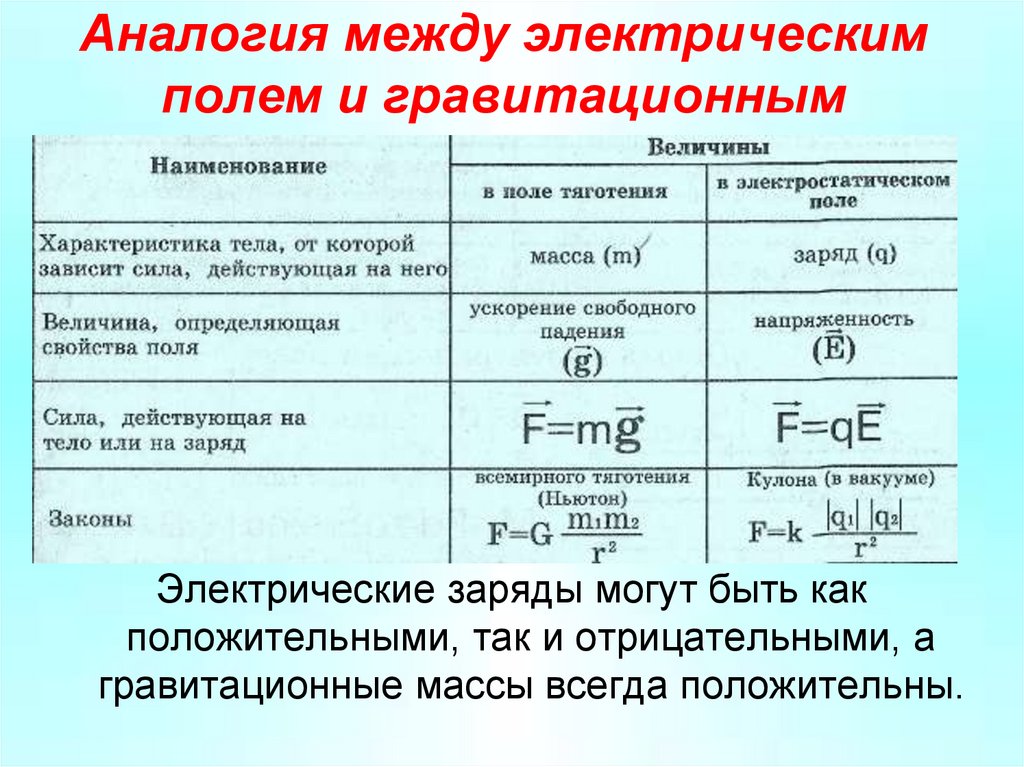

29. Аналогия между электрическим полем и гравитационным

Электрические заряды могут быть как
положительными, так и отрицательными, а
гравитационные массы всегда положительны.
