2. 35 кафедра сетей и систем связи космических комплексов

ВОЕННО-КОСМИЧЕСКАЯ АКАДЕМИЯ ИМЕНИ А.Ф. МОЖАЙСКОГО
35 кафедра сетей и систем связи космических комплексов
Сети и телекоммуникации
Лекция
Доцент 35 кафедры
кандидат технических наук доцент
подполковник Акмолов Алексей Феликсович

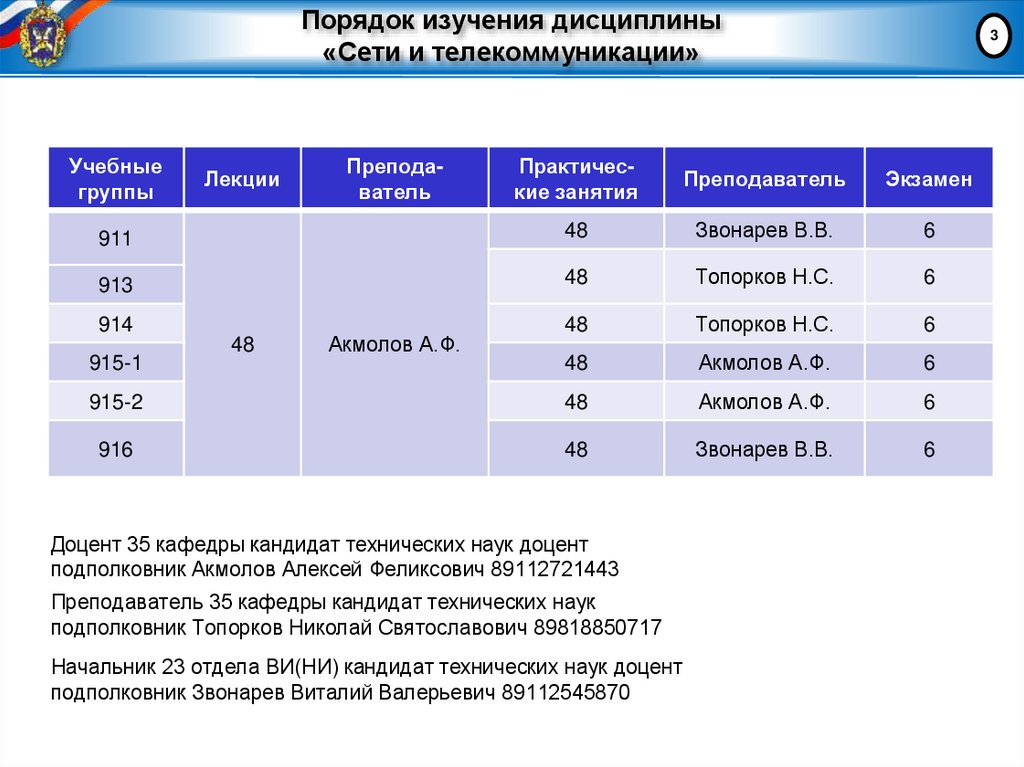

3. Порядок изучения дисциплины «Сети и телекоммуникации»

Учебные
группы
Практические занятия
Преподаватель
Экзамен
911
48
Звонарев В.В.
6
913
48
Топорков Н.С.
6
48
Топорков Н.С.
6
48
Акмолов А.Ф.
6
915-2
48
Акмолов А.Ф.
6
916
48
Звонарев В.В.
6
Лекции
914
915-1
48
Преподаватель
3
Акмолов А.Ф.
Доцент 35 кафедры кандидат технических наук доцент
подполковник Акмолов Алексей Феликсович 89112721443
Преподаватель 35 кафедры кандидат технических наук
подполковник Топорков Николай Святославович 89818850717
Начальник 23 отдела ВИ(НИ) кандидат технических наук доцент
подполковник Звонарев Виталий Валерьевич 89112545870

4. Основная литература для изучения дисциплины

4
Е.Н.Косяков, А.В.Родионов, К.Ю.Цветков. Сети связи
и системы коммутации: учебник. - СПб.: ВКА имени
А.Ф.Можайского, 2012. - 317 с.
Радиорелейные и спутниковые системы
передачи
информации
специального
назначения: учебник / К.Ю. Цветков,
И.Т. Осташов, Е.Н. Косяков; под общ. ред.
К.Ю. Цветкова. – СПб.: ВКА имени А.Ф.
Можайского, 2013. – 447 с.

5. Основная литература для изучения дисциплины

5
К.Ю.Цветков, Севастьянов Д.А., Топорков И.С.
Системы радиосвязи специального назначения:
учебник. - СПб.: ВКА имени А.Ф.Можайского, 2016. 377 с.
Цветков К.Ю., Федосеев В.Е., Мишин Д.Ю.
Системы многоканальной связи специального
назначения: учебник. – СПб.: ВКА имени А.Ф.
Можайского, 2020. – 374 с.

6. Дополнительная литература для изучения дисциплины

6
Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии,
протоколы: Учебник для вузов. – Спб.: Питер, 2020. – 1008 с.

7. Дополнительная литература для изучения дисциплины

7

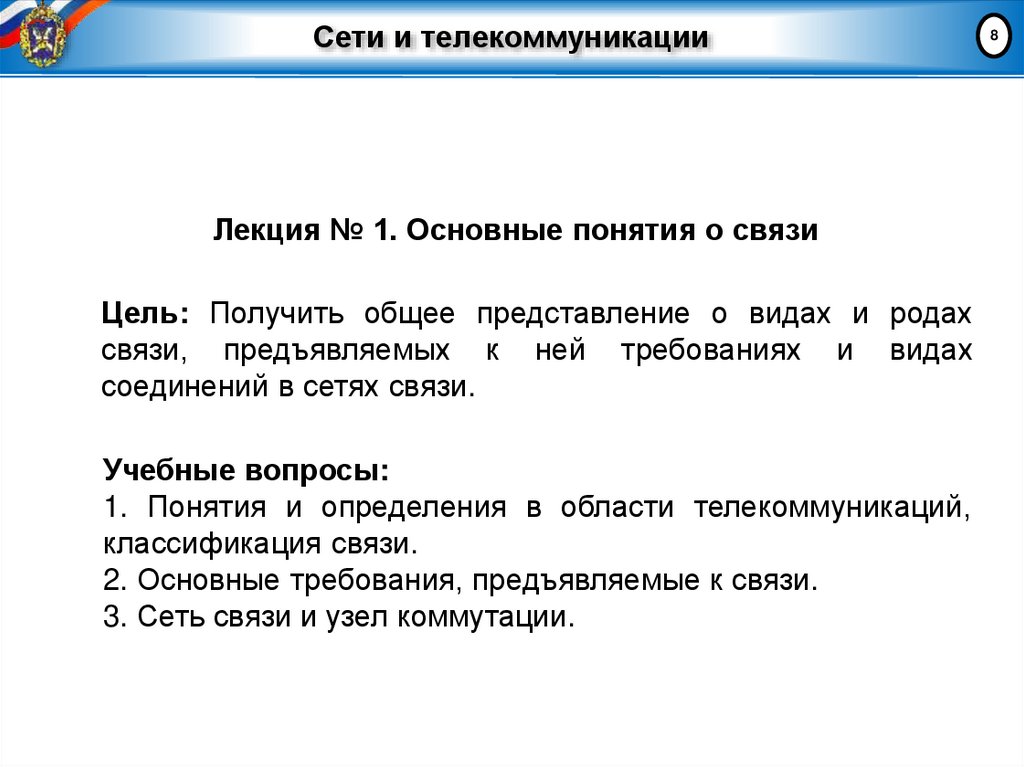

8. Сети и телекоммуникации

Лекция № 1. Основные понятия о связи
Цель: Получить общее представление о видах и родах
связи, предъявляемых к ней требованиях и видах
соединений в сетях связи.
Учебные вопросы:
1. Понятия и определения в области телекоммуникаций,
классификация связи.
2. Основные требования, предъявляемые к связи.
3. Сеть связи и узел коммутации.
8

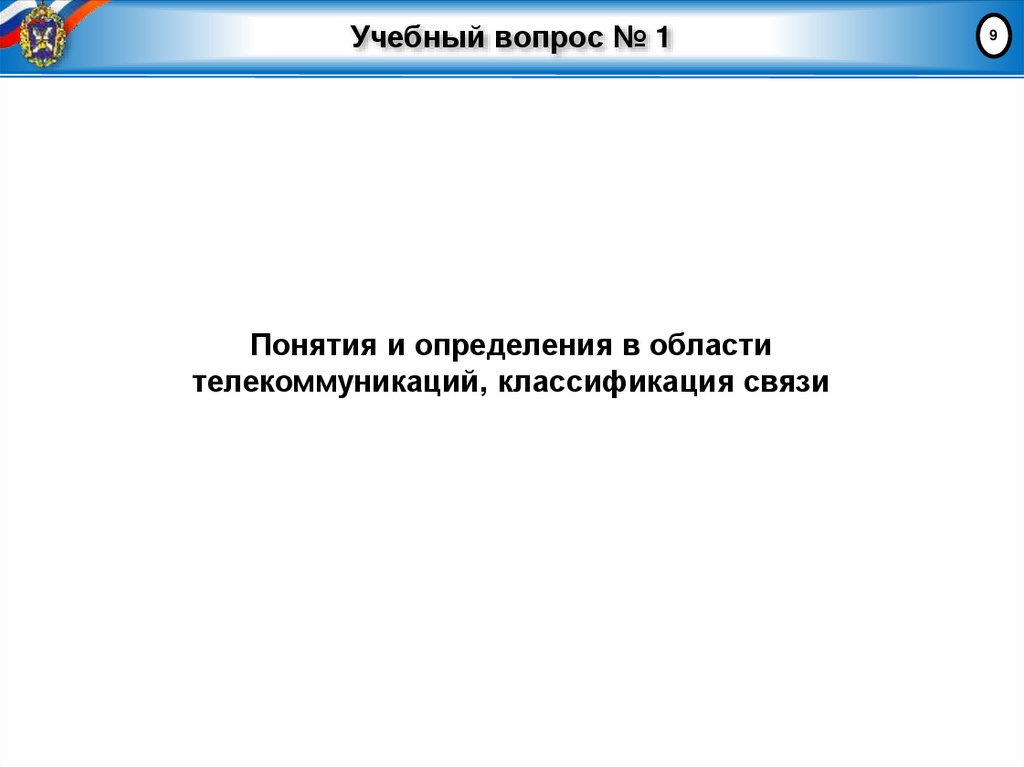

9. Учебный вопрос № 1

Понятия и определения в области
телекоммуникаций, классификация связи
9

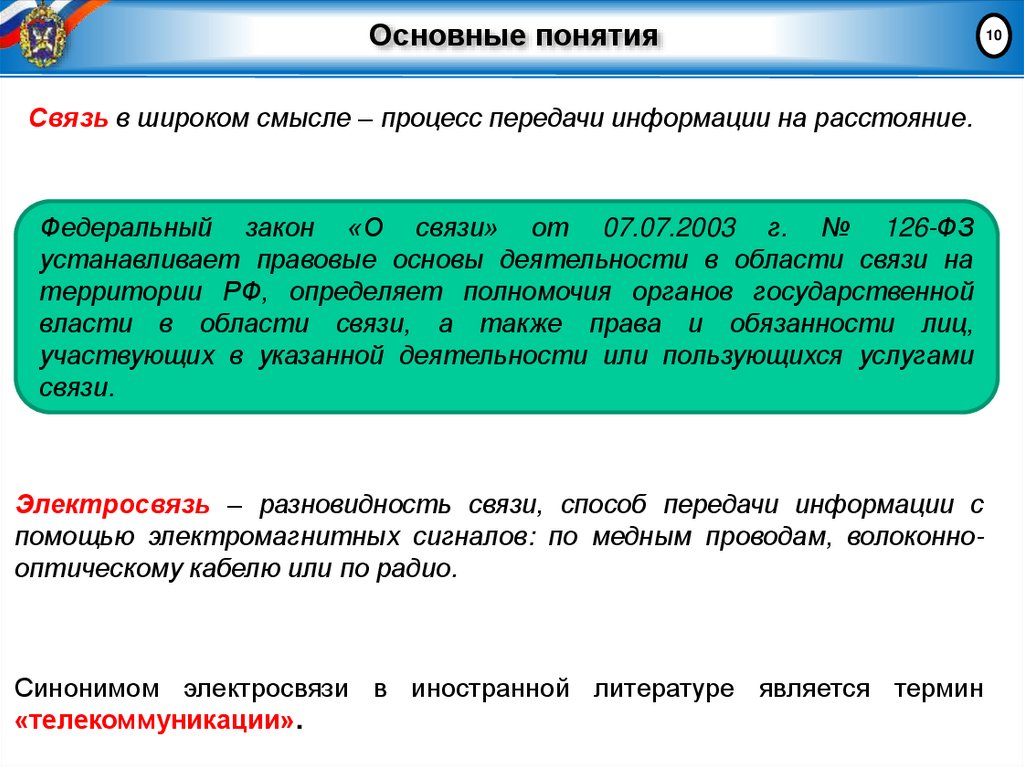

10. Основные понятия

Связь в широком смысле – процесс передачи информации на расстояние.
Федеральный закон «О связи» от 07.07.2003 г. № 126-ФЗ
устанавливает правовые основы деятельности в области связи на
территории РФ, определяет полномочия органов государственной
власти в области связи, а также права и обязанности лиц,
участвующих в указанной деятельности или пользующихся услугами
связи.
Электросвязь – разновидность связи, способ передачи информации с
помощью электромагнитных сигналов: по медным проводам, волоконнооптическому кабелю или по радио.
Синонимом электросвязи в иностранной литературе является термин
«телекоммуникации».
10

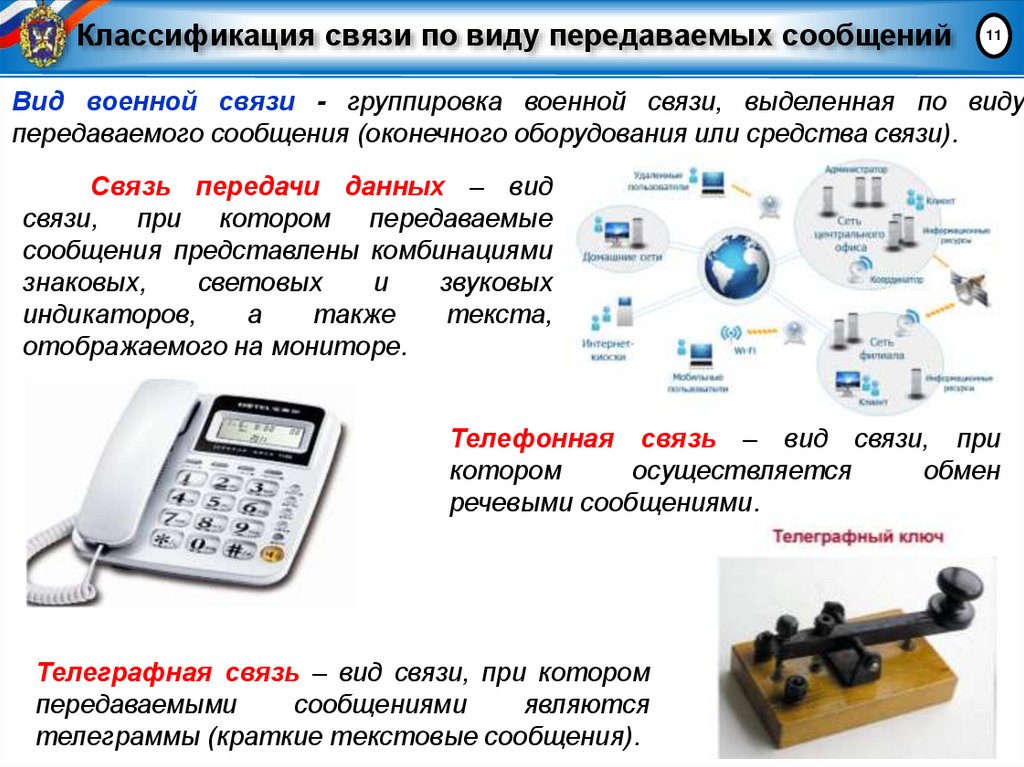

11. Классификация связи по виду передаваемых сообщений

11
Вид военной связи - группировка военной связи, выделенная по виду
передаваемого сообщения (оконечного оборудования или средства связи).
Связь передачи данных – вид
связи, при котором передаваемые
сообщения представлены комбинациями
знаковых,
световых
и
звуковых
индикаторов,
а
также
текста,
отображаемого на мониторе.
Телефонная связь – вид связи, при
котором
осуществляется
обмен
речевыми сообщениями.
Телеграфная связь – вид связи, при котором
передаваемыми
сообщениями
являются
телеграммы (краткие текстовые сообщения).

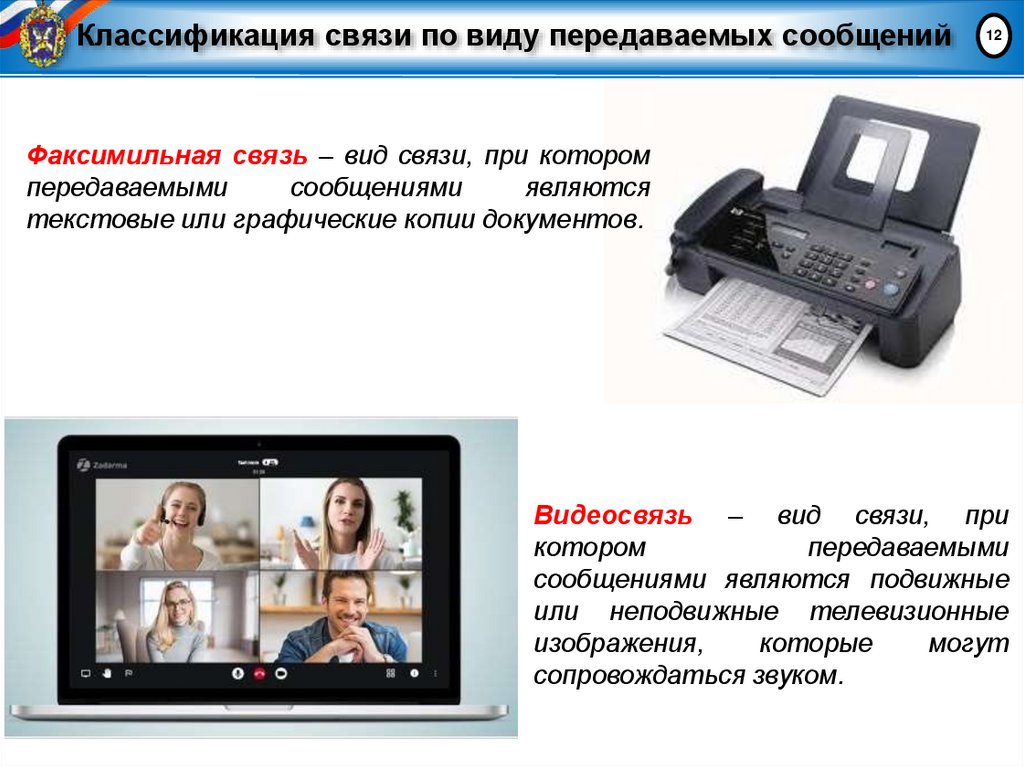

12. Классификация связи по виду передаваемых сообщений

12
Факсимильная связь – вид связи, при котором
передаваемыми
сообщениями
являются
текстовые или графические копии документов.
Видеосвязь – вид связи, при
котором
передаваемыми
сообщениями являются подвижные
или неподвижные телевизионные
изображения,
которые
могут
сопровождаться звуком.

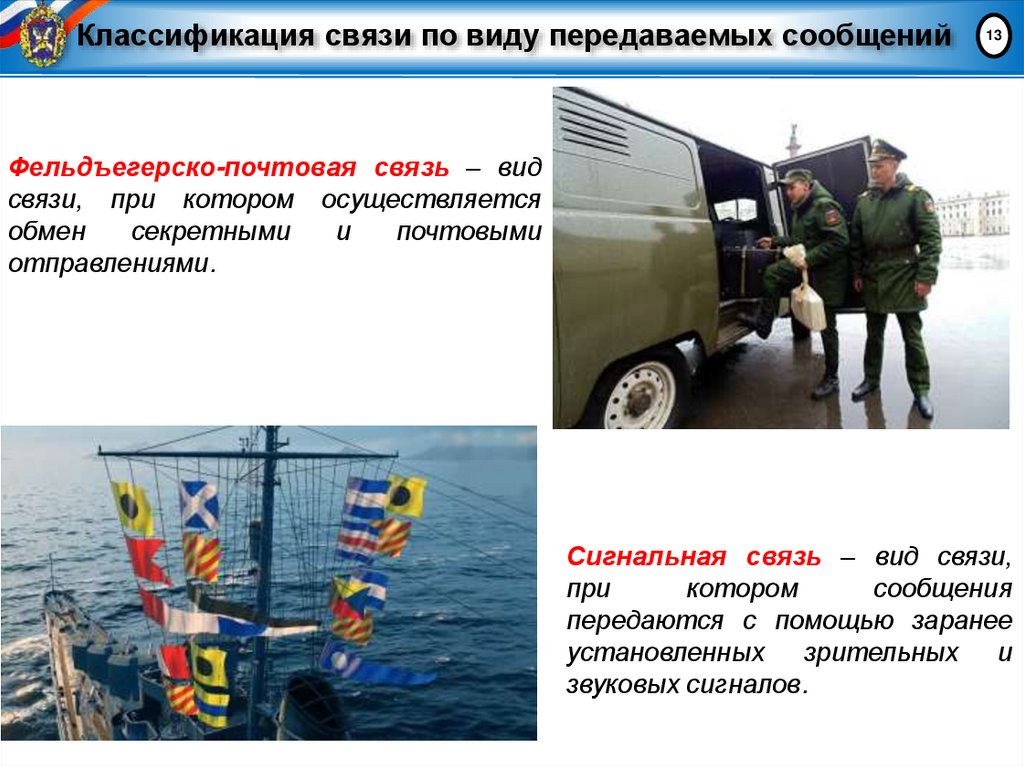

13. Классификация связи по виду передаваемых сообщений

13
Фельдъегерско-почтовая связь – вид
связи, при котором осуществляется
обмен
секретными
и
почтовыми
отправлениями.
Сигнальная связь – вид связи,
при
котором
сообщения
передаются с помощью заранее
установленных зрительных и
звуковых сигналов.

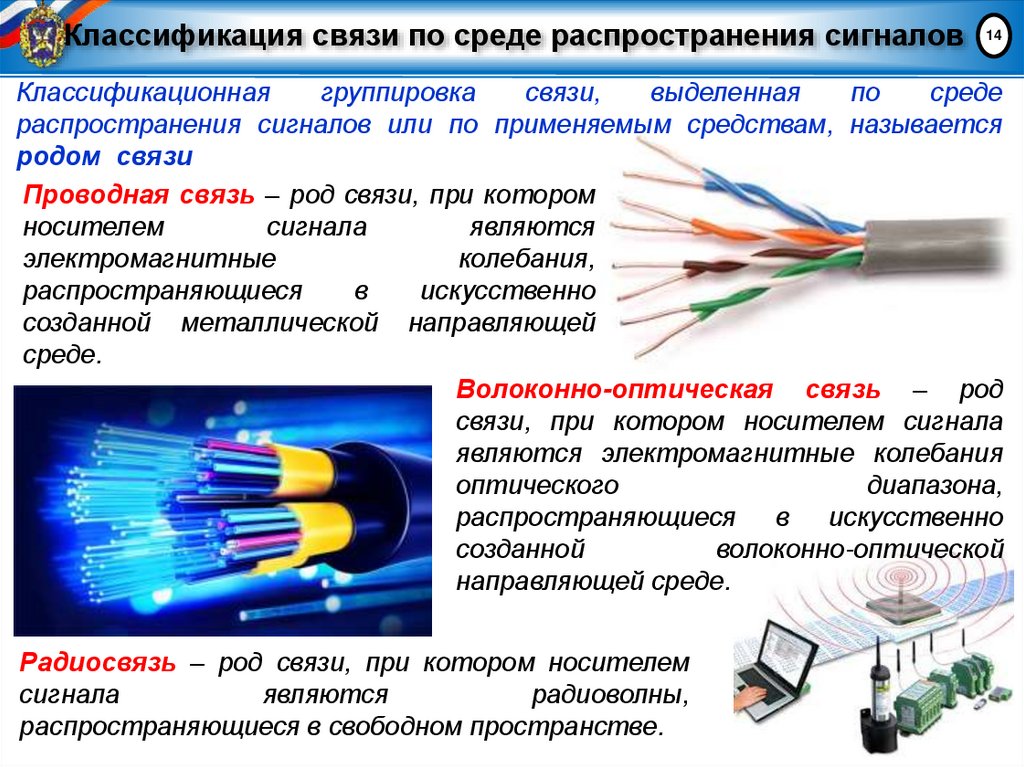

14. Классификация связи по среде распространения сигналов

14
Классификационная
группировка
связи,
выделенная
по
среде
распространения сигналов или по применяемым средствам, называется
родом связи
Проводная связь – род связи, при котором
носителем
сигнала
являются
электромагнитные
колебания,
распространяющиеся
в
искусственно
созданной металлической направляющей
среде.
Волоконно-оптическая связь – род
связи, при котором носителем сигнала
являются электромагнитные колебания
оптического
диапазона,
распространяющиеся в искусственно
созданной
волоконно-оптической
направляющей среде.
Радиосвязь – род связи, при котором носителем
сигнала
являются
радиоволны,
распространяющиеся в свободном пространстве.

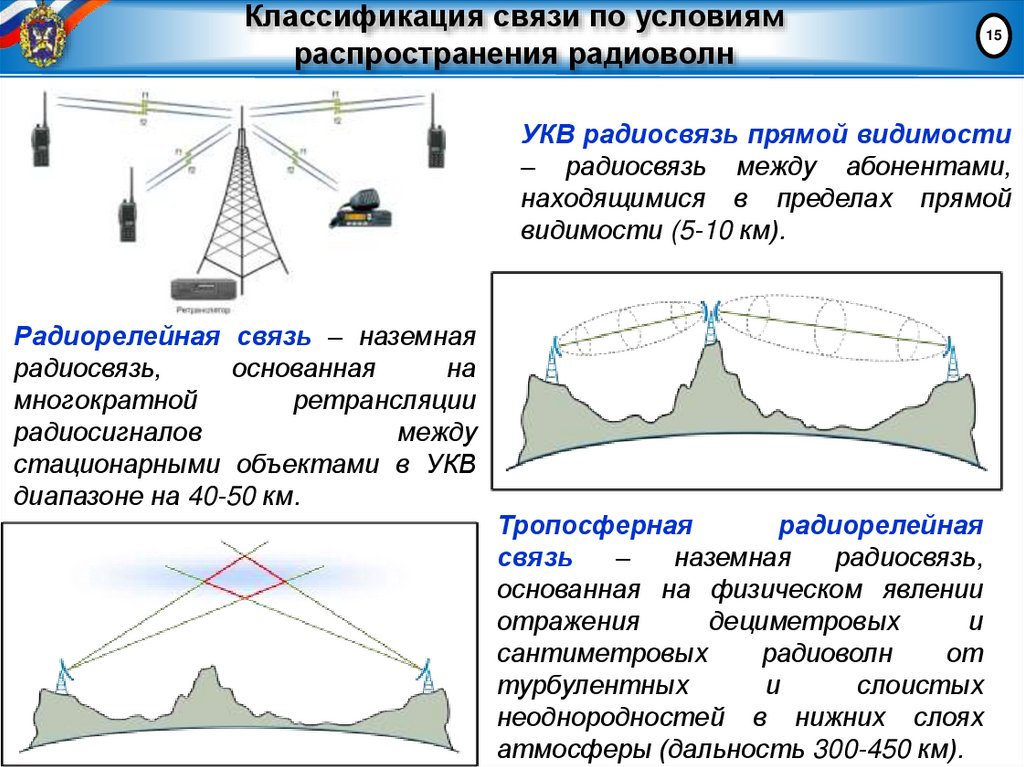

15. Классификация связи по условиям распространения радиоволн

15
УКВ радиосвязь прямой видимости
– радиосвязь между абонентами,
находящимися в пределах прямой
видимости (5-10 км).
Радиорелейная связь – наземная
радиосвязь,
основанная
на
многократной
ретрансляции
радиосигналов
между
стационарными объектами в УКВ
диапазоне на 40-50 км.
Тропосферная
радиорелейная
связь
–
наземная
радиосвязь,
основанная на физическом явлении
отражения
дециметровых
и
сантиметровых
радиоволн
от
турбулентных
и
слоистых
неоднородностей в нижних слоях
атмосферы (дальность 300-450 км).

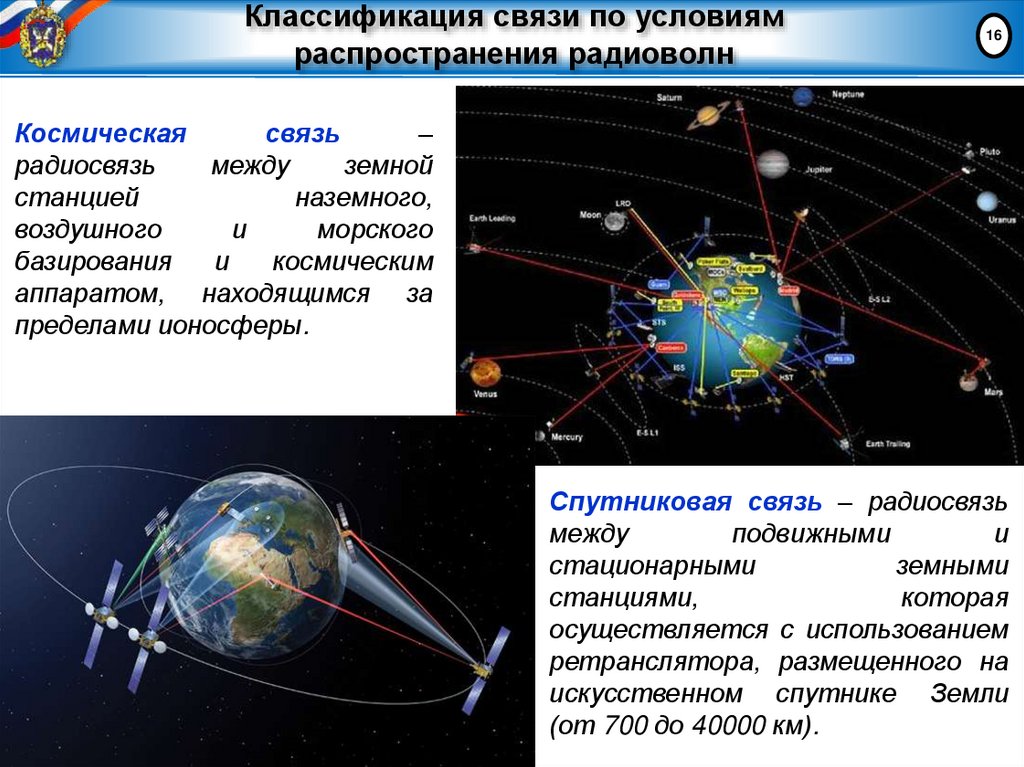

16. Классификация связи по условиям распространения радиоволн

16
Космическая
связь
–
радиосвязь
между
земной
станцией
наземного,
воздушного
и
морского
базирования
и
космическим
аппаратом, находящимся за
пределами ионосферы.
Спутниковая связь – радиосвязь
между
подвижными
и
стационарными
земными
станциями,
которая
осуществляется с использованием
ретранслятора, размещенного на
искусственном спутнике Земли
(от 700 до 40000 км).

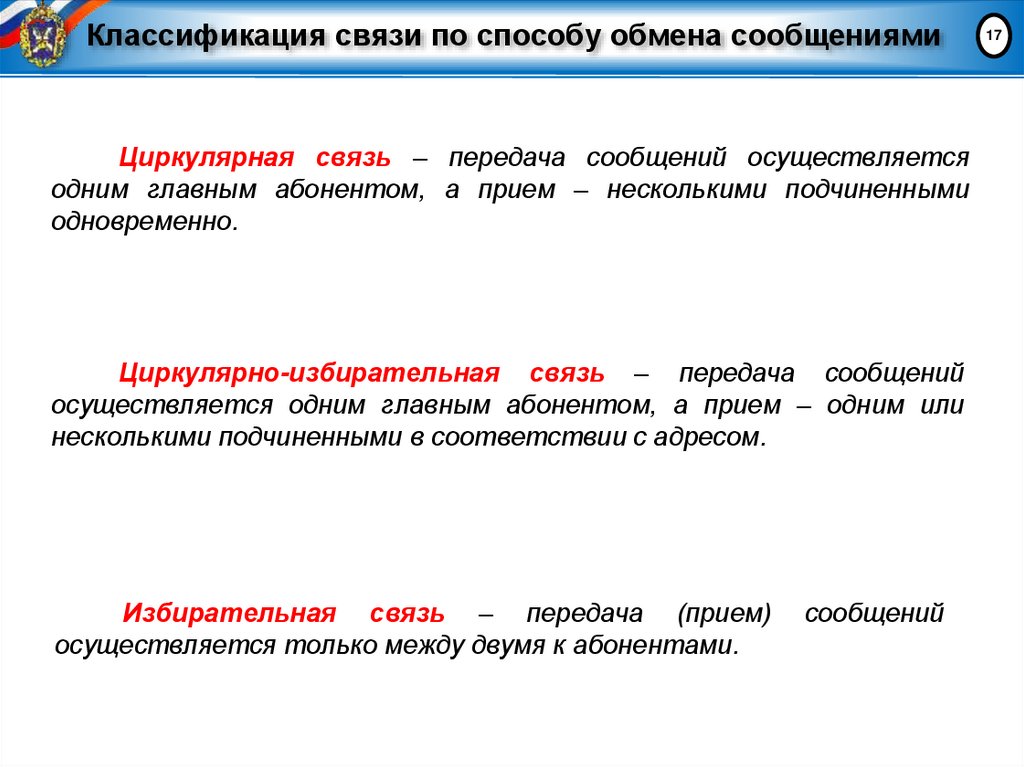

17. Классификация связи по способу обмена сообщениями

Циркулярная связь – передача сообщений осуществляется
одним главным абонентом, а прием – несколькими подчиненными
одновременно.
Циркулярно-избирательная связь – передача сообщений
осуществляется одним главным абонентом, а прием – одним или
несколькими подчиненными в соответствии с адресом.
Избирательная связь – передача (прием)
осуществляется только между двумя к абонентами.
сообщений
17

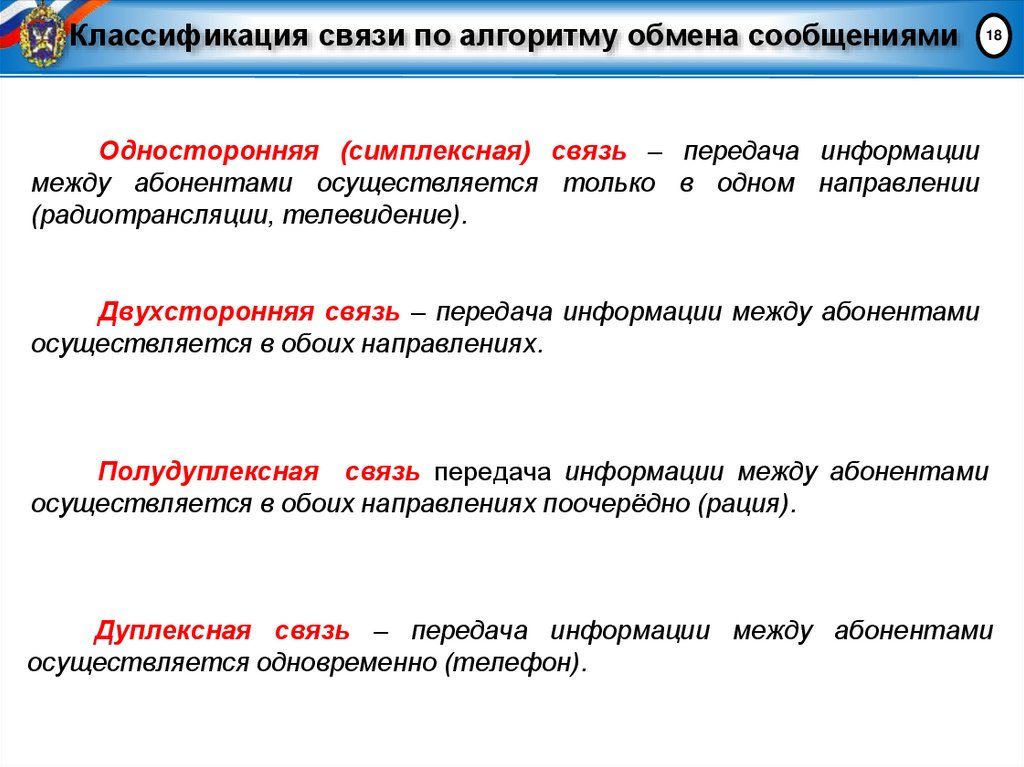

18. Классификация связи по алгоритму обмена сообщениями

18
Односторонняя (симплексная) связь – передача информации
между абонентами осуществляется только в одном направлении
(радиотрансляции, телевидение).
Двухсторонняя связь – передача информации между абонентами
осуществляется в обоих направлениях.
Полудуплексная связь передача информации между абонентами
осуществляется в обоих направлениях поочерёдно (рация).
Дуплексная связь – передача информации между абонентами
осуществляется одновременно (телефон).

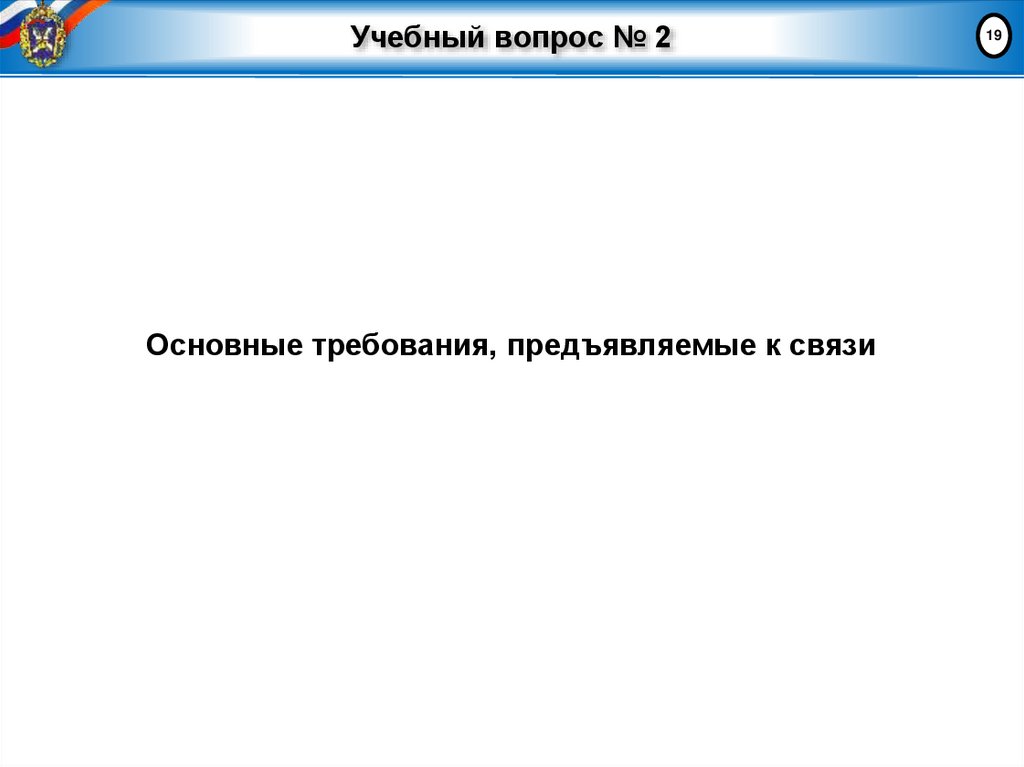

19. Учебный вопрос № 2

Основные требования, предъявляемые к связи
19

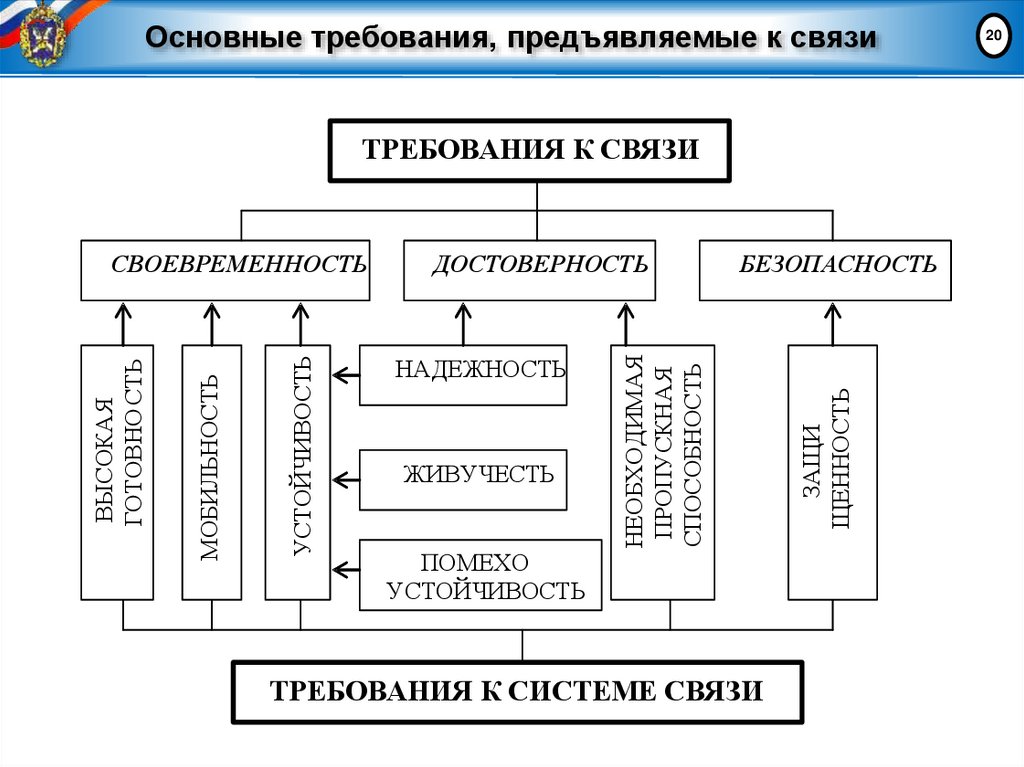

20. Основные требования, предъявляемые к связи

ТРЕБОВАНИЯ К СВЯЗИ
НАДЕЖНОСТЬ
ЖИВУЧЕСТЬ
БЕЗОПАСНОСТЬ
ПОМЕХО
УСТОЙЧИВОСТЬ
ТРЕБОВАНИЯ К СИСТЕМЕ СВЯЗИ
ЗАЩИ
ЩЕННОСТЬ
ДОСТОВЕРНОСТЬ
НЕОБХОДИМАЯ
ПРОПУСКНАЯ
СПОСОБНОСТЬ
УСТОЙЧИВОСТЬ
МОБИЛЬНОСТЬ
ВЫСОКАЯ
ГОТОВНО СТЬ
СВОЕВРЕМЕННОСТЬ
20

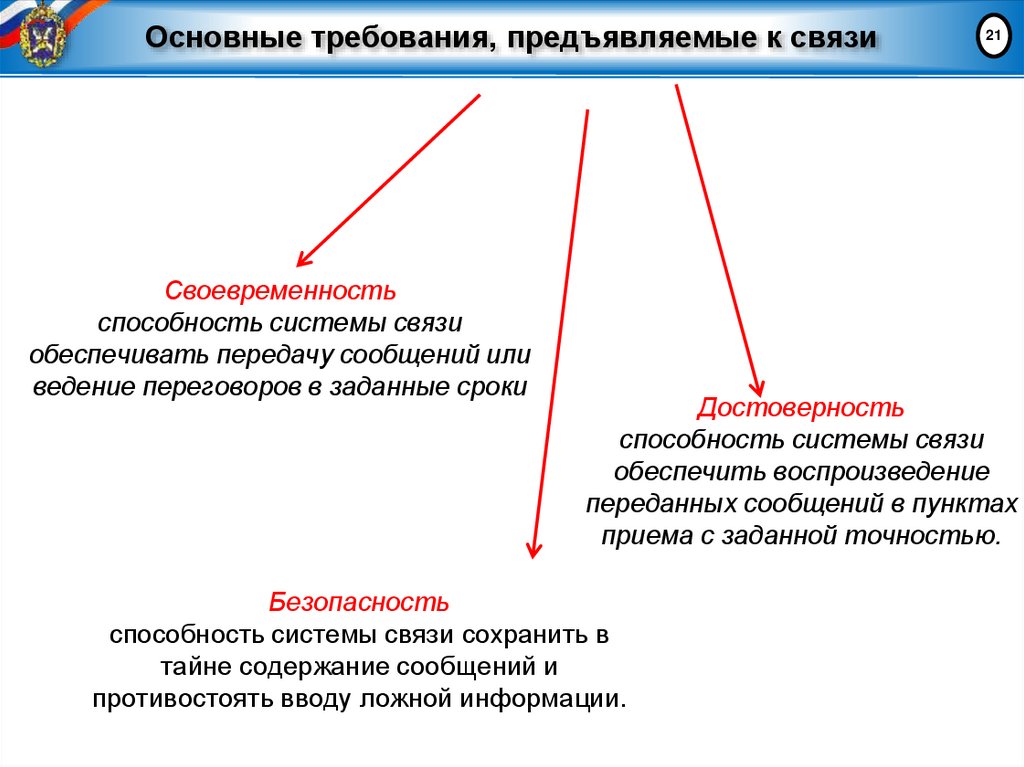

21. Основные требования, предъявляемые к связи

Своевременность
способность системы связи
обеспечивать передачу сообщений или
ведение переговоров в заданные сроки
21
Достоверность
способность системы связи
обеспечить воспроизведение
переданных сообщений в пунктах
приема с заданной точностью.
Безопасность
способность системы связи сохранить в
тайне содержание сообщений и
противостоять вводу ложной информации.

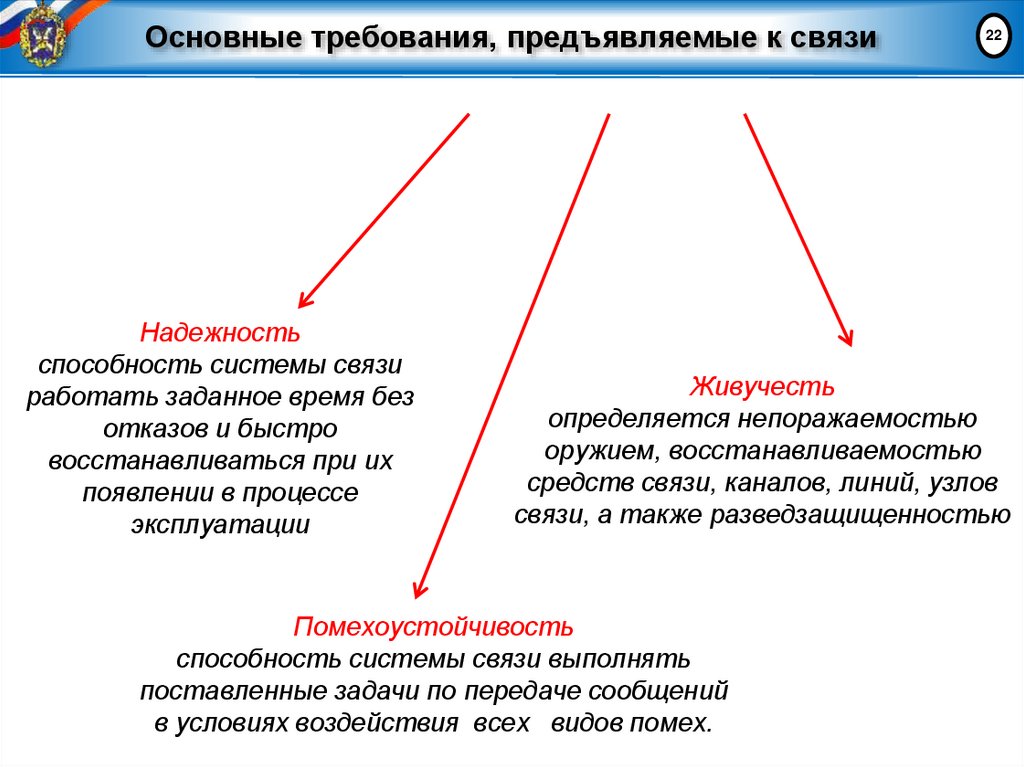

22. Основные требования, предъявляемые к связи

Надежность
способность системы связи
работать заданное время без
отказов и быстро
восстанавливаться при их
появлении в процессе
эксплуатации
22
Живучесть
определяется непоражаемостью
оружием, восстанавливаемостью
средств связи, каналов, линий, узлов
связи, а также разведзащищенностью
Помехоустойчивость
способность системы связи выполнять
поставленные задачи по передаче сообщений
в условиях воздействия всех видов помех.

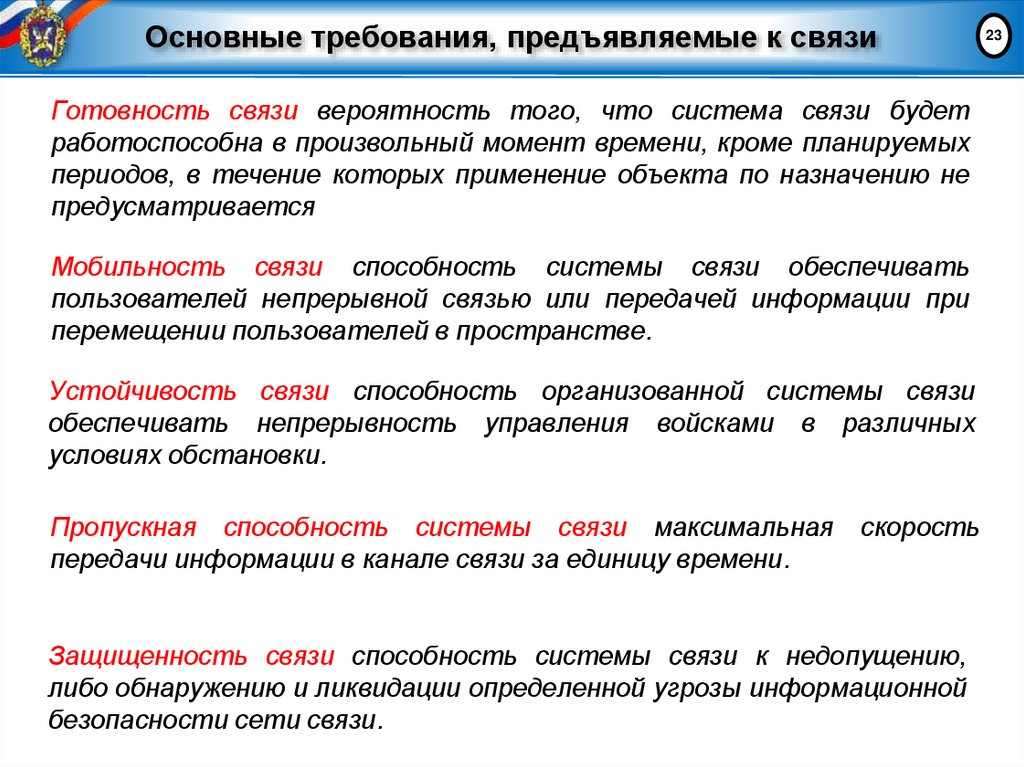

23. Основные требования, предъявляемые к связи

Готовность связи вероятность того, что система связи будет
работоспособна в произвольный момент времени, кроме планируемых
периодов, в течение которых применение объекта по назначению не
предусматривается
Мобильность связи способность системы связи обеспечивать
пользователей непрерывной связью или передачей информации при
перемещении пользователей в пространстве.
Устойчивость связи способность организованной системы связи
обеспечивать непрерывность управления войсками в различных
условиях обстановки.
Пропускная способность системы связи максимальная
передачи информации в канале связи за единицу времени.
скорость
Защищенность связи способность системы связи к недопущению,
либо обнаружению и ликвидации определенной угрозы информационной
безопасности сети связи.
23

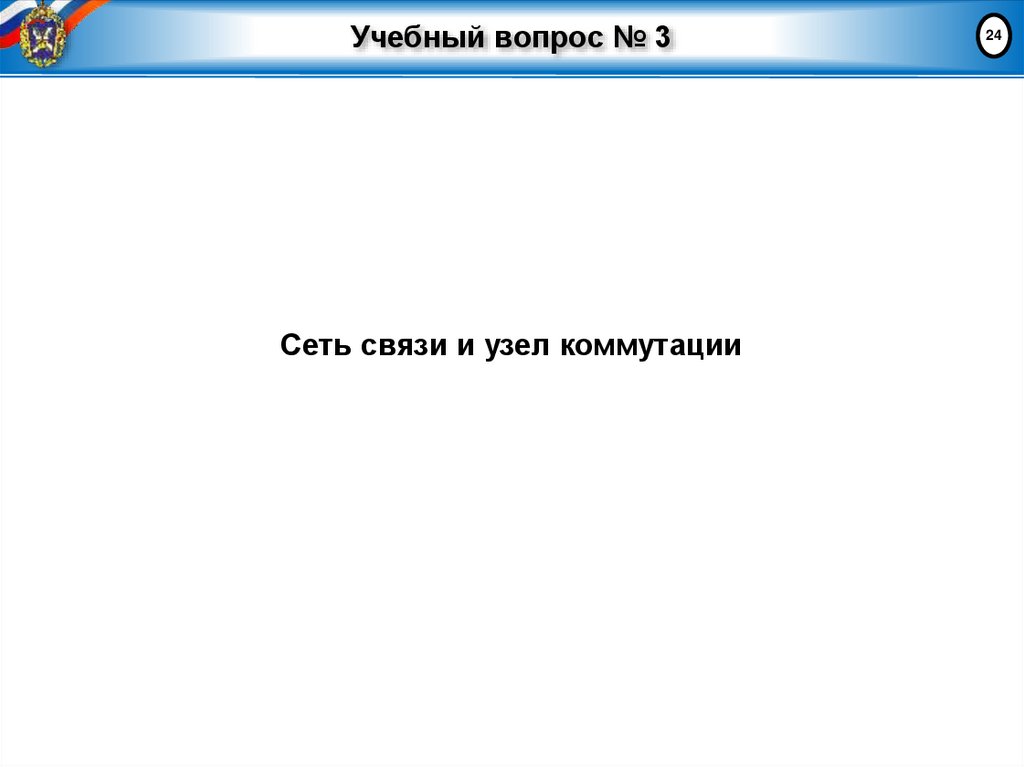

24. Учебный вопрос № 3

Сеть связи и узел коммутации
24

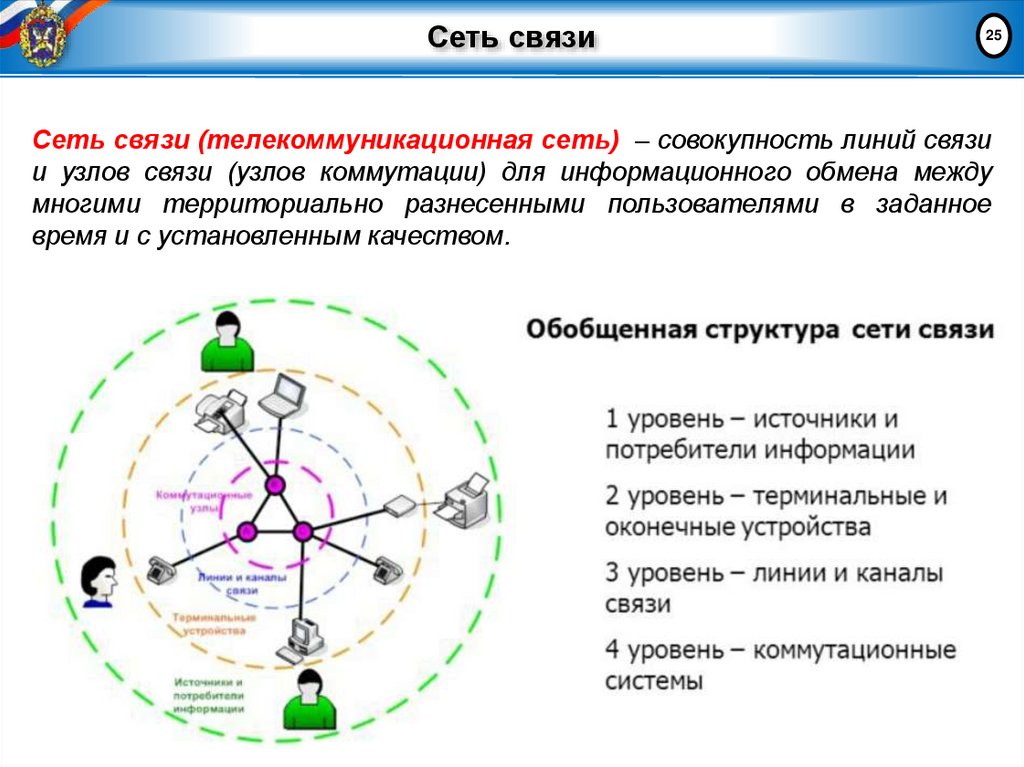

25. Сеть связи

25
Сеть связи (телекоммуникационная сеть) – совокупность линий связи
и узлов связи (узлов коммутации) для информационного обмена между
многими территориально разнесенными пользователями в заданное
время и с установленным качеством.

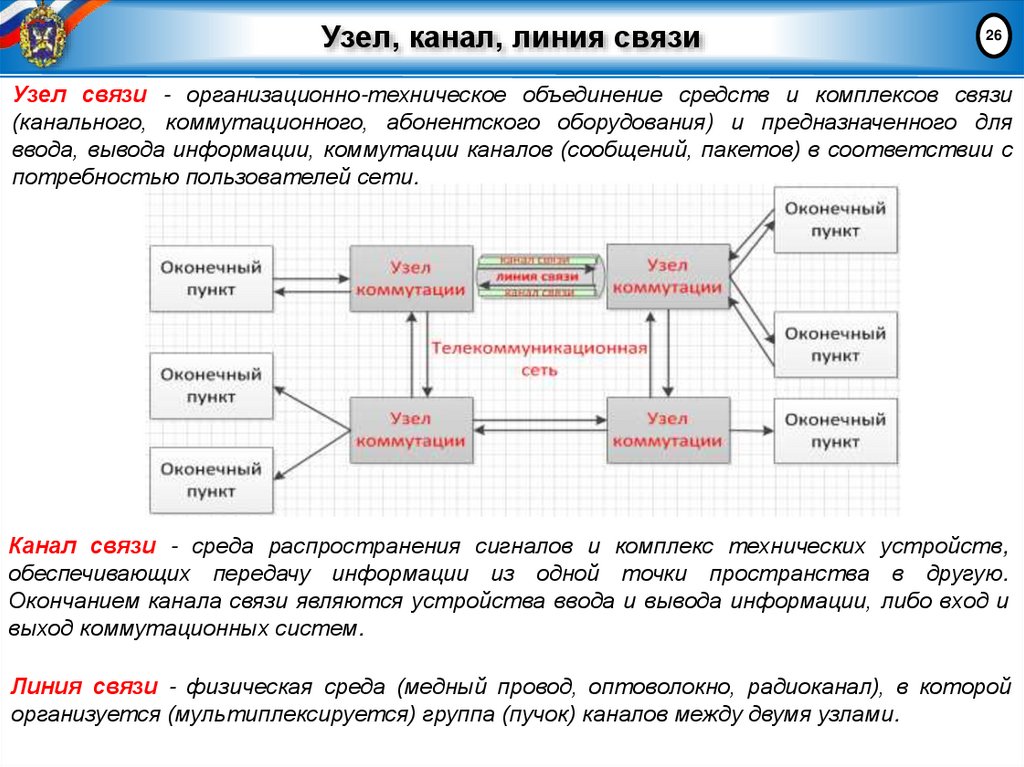

26. Узел, канал, линия связи

26
Узел связи - организационно-техническое объединение средств и комплексов связи
(канального, коммутационного, абонентского оборудования) и предназначенного для
ввода, вывода информации, коммутации каналов (сообщений, пакетов) в соответствии с
потребностью пользователей сети.
Канал связи - среда распространения сигналов и комплекс технических устройств,
обеспечивающих передачу информации из одной точки пространства в другую.
Окончанием канала связи являются устройства ввода и вывода информации, либо вход и
выход коммутационных систем.
Линия связи - физическая среда (медный провод, оптоволокно, радиоканал), в которой
организуется (мультиплексируется) группа (пучок) каналов между двумя узлами.

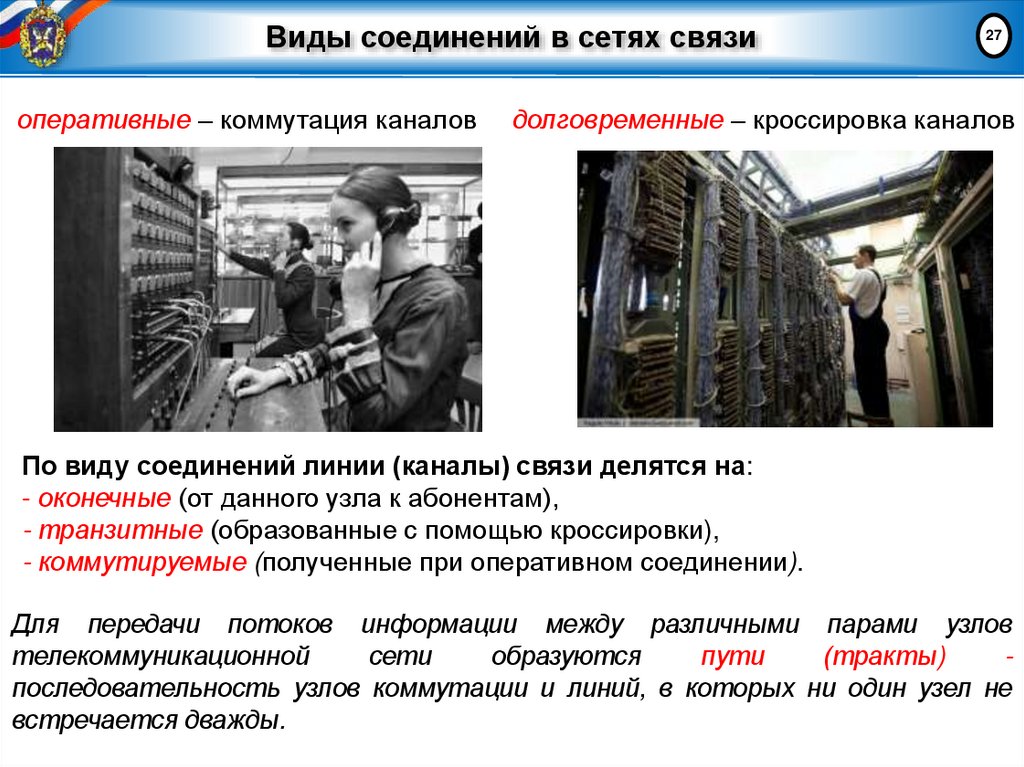

27. Виды соединений в сетях связи

оперативные – коммутация каналов
27
долговременные – кроссировка каналов
По виду соединений линии (каналы) связи делятся на:
- оконечные (от данного узла к абонентам),
- транзитные (образованные с помощью кроссировки),
- коммутируемые (полученные при оперативном соединении).
Для передачи потоков информации между различными парами узлов
телекоммуникационной
сети
образуются
пути
(тракты)
последовательность узлов коммутации и линий, в которых ни один узел не
встречается дважды.

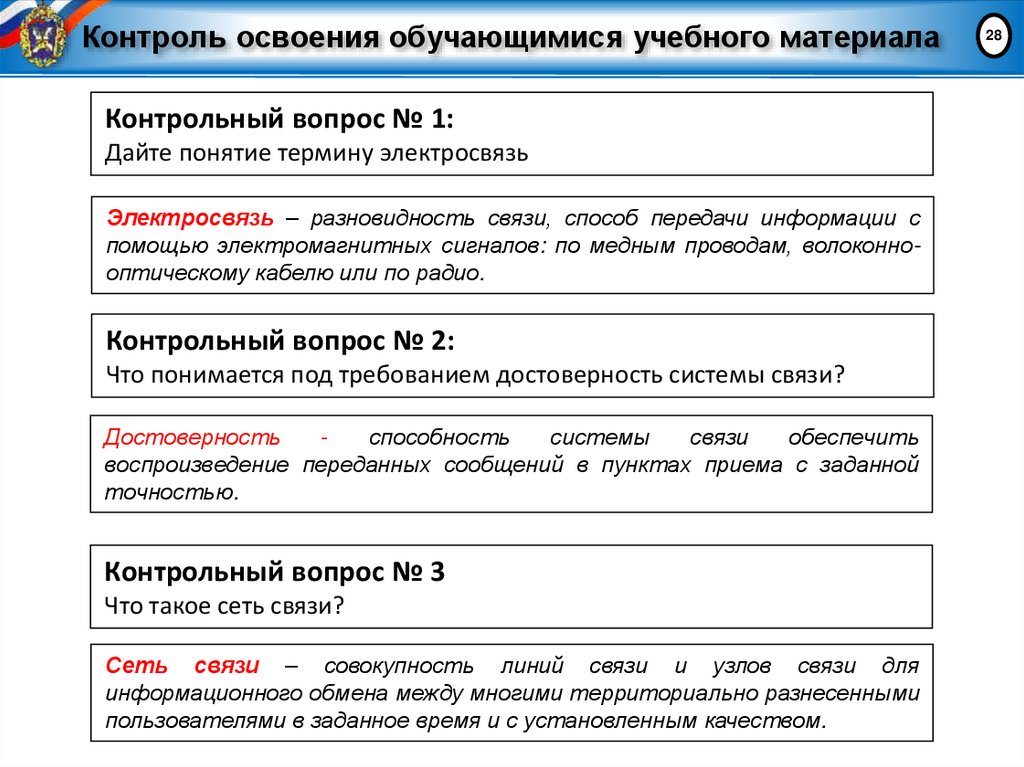

28. Контроль освоения обучающимися учебного материала

Контрольный вопрос № 1:
Дайте понятие термину электросвязь
Электросвязь – разновидность связи, способ передачи информации с
помощью электромагнитных сигналов: по медным проводам, волоконнооптическому кабелю или по радио.
Контрольный вопрос № 2:
Что понимается под требованием достоверность системы связи?
Достоверность
способность
системы
связи
обеспечить
воспроизведение переданных сообщений в пунктах приема с заданной
точностью.
Контрольный вопрос № 3
Что такое сеть связи?
Сеть связи – совокупность линий связи и узлов связи для
информационного обмена между многими территориально разнесенными
пользователями в заданное время и с установленным качеством.
28

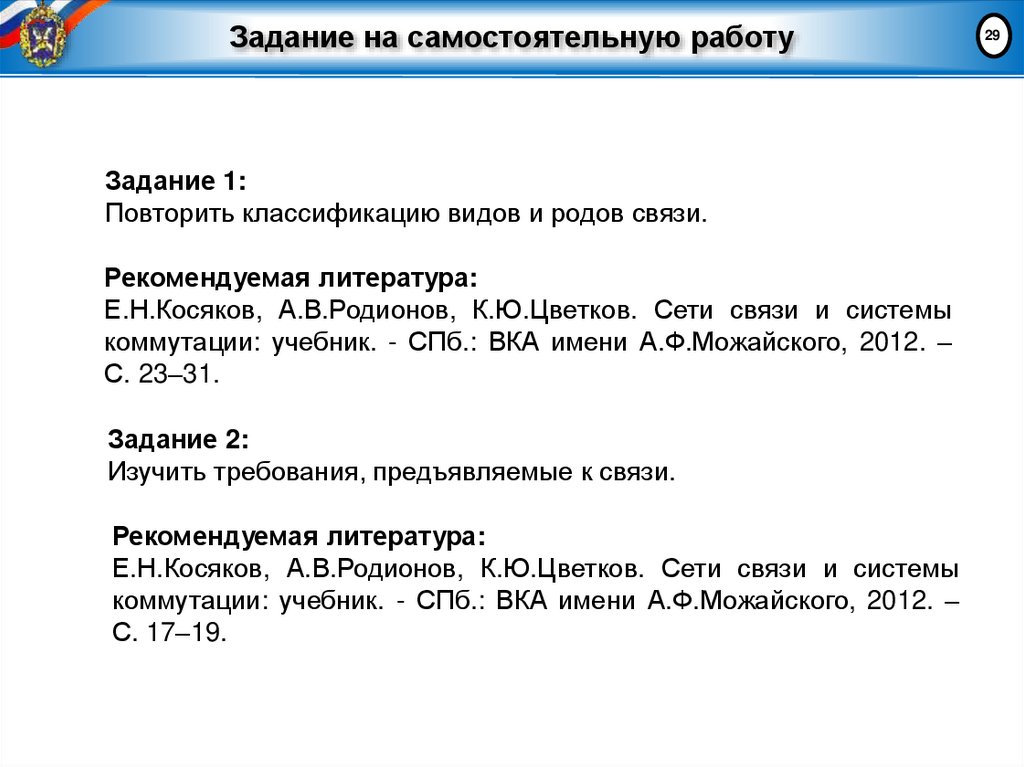

29. Задание на самостоятельную работу

Задание 1:
Повторить классификацию видов и родов связи.
Рекомендуемая литература:
Е.Н.Косяков, А.В.Родионов, К.Ю.Цветков. Сети связи и системы
коммутации: учебник. - СПб.: ВКА имени А.Ф.Можайского, 2012. –
С. 23–31.
Задание 2:
Изучить требования, предъявляемые к связи.
Рекомендуемая литература:
Е.Н.Косяков, А.В.Родионов, К.Ю.Цветков. Сети связи и системы
коммутации: учебник. - СПб.: ВКА имени А.Ф.Можайского, 2012. –
С. 17–19.
29

30. Сети и телекоммуникации

Лекция закончена!
Спасибо за внимание!
30
