Нормирование шероховатости поверхностей

1. Нормирование шероховатости поверхностей. ГОСТ 2789–73

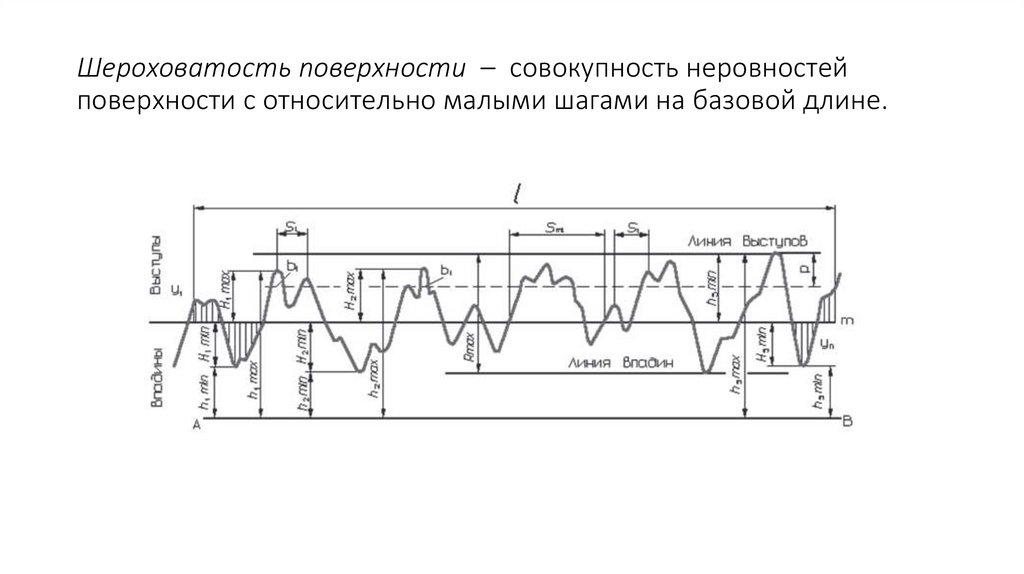

2. Шероховатость поверхности – совокупность неровностей поверхности с относительно малыми шагами на базовой длине.

3.

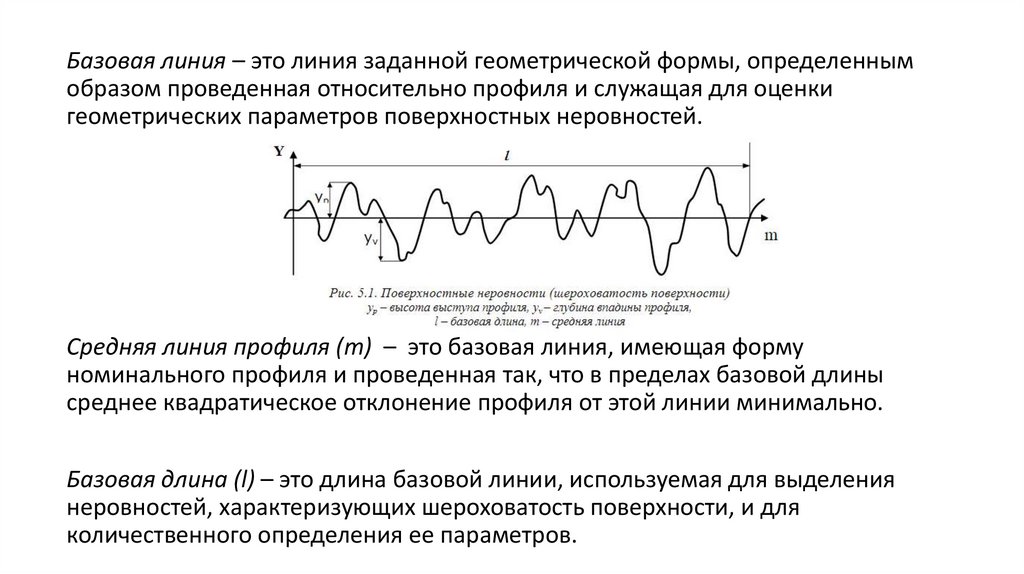

Базовая линия – это линия заданной геометрической формы, определенным
образом проведенная относительно профиля и служащая для оценки
геометрических параметров поверхностных неровностей.
Средняя линия профиля (m) – это базовая линия, имеющая форму
номинального профиля и проведенная так, что в пределах базовой длины
среднее квадратическое отклонение профиля от этой линии минимально.
Базовая длина (l) – это длина базовой линии, используемая для выделения
неровностей, характеризующих шероховатость поверхности, и для
количественного определения ее параметров.

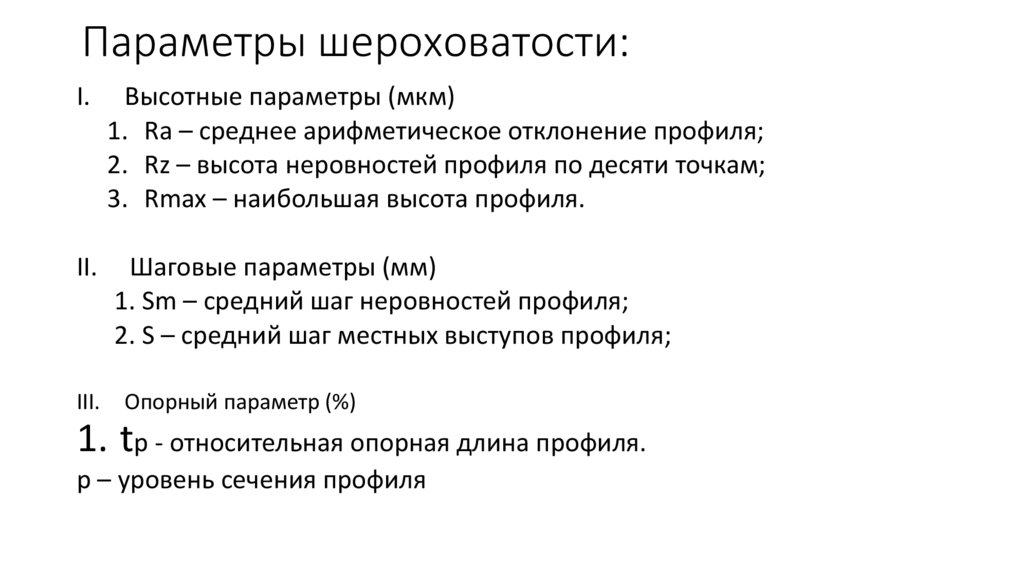

4. Параметры шероховатости:

I.
Высотные параметры (мкм)
1. Ra – среднее арифметическое отклонение профиля;
2. Rz – высота неровностей профиля по десяти точкам;
3. Rmax – наибольшая высота профиля.
II.
Шаговые параметры (мм)
1. Sm – средний шаг неровностей профиля;
2. S – средний шаг местных выступов профиля;
III.
Опорный параметр (%)
1. tp - относительная опорная длина профиля.
p – уровень сечения профиля

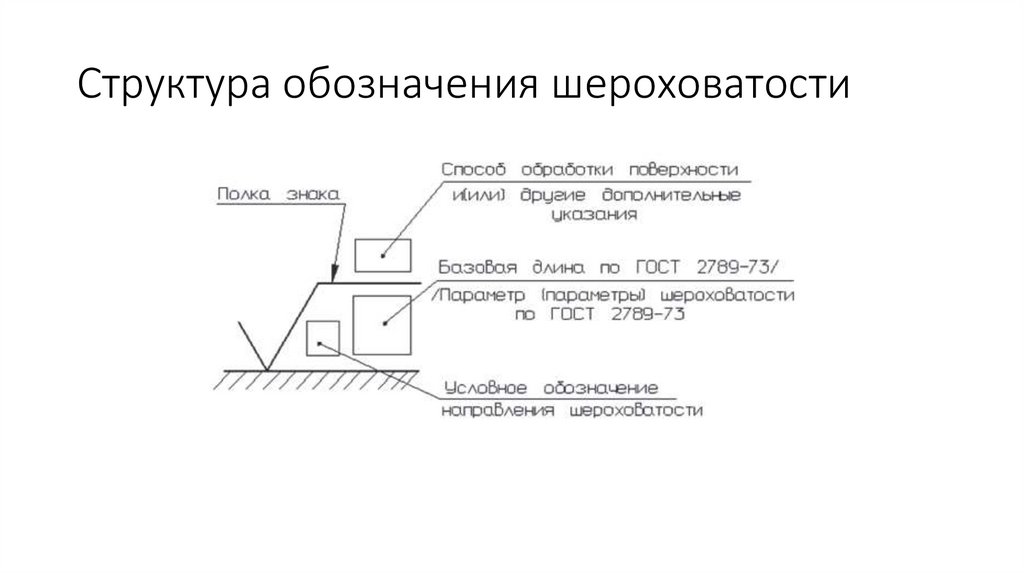

5. Структура обозначения шероховатости

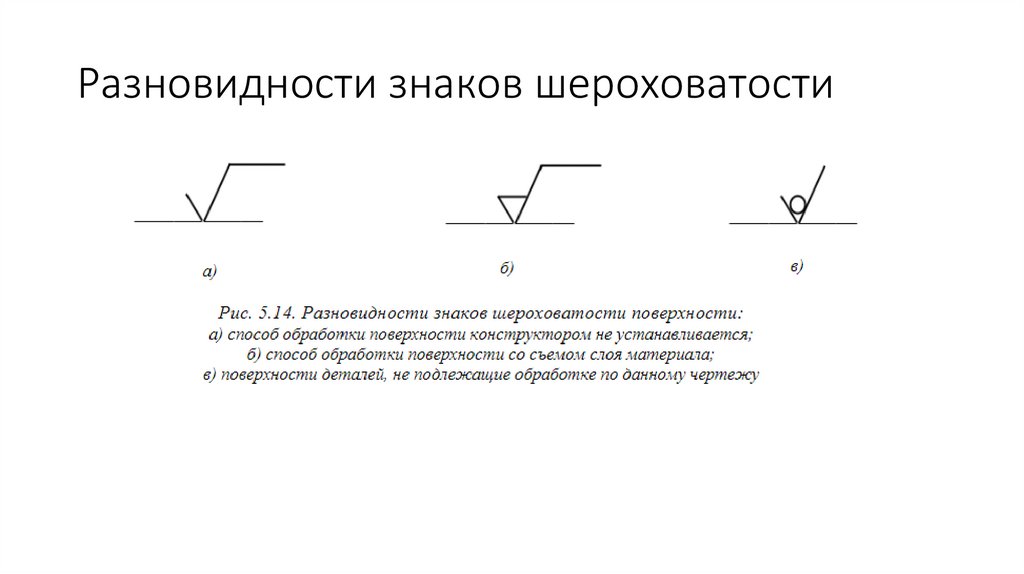

6. Разновидности знаков шероховатости

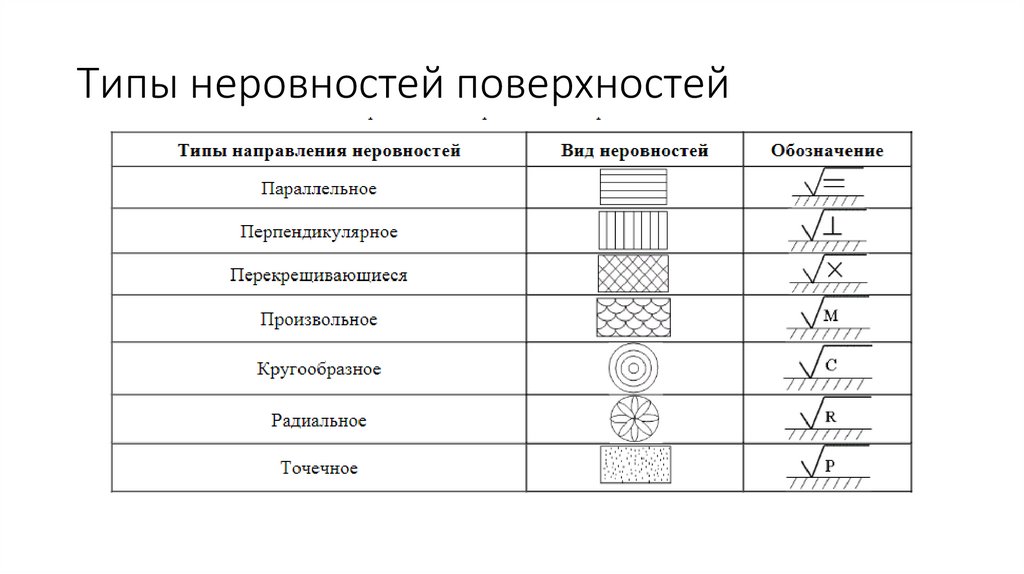

7. Типы неровностей поверхностей

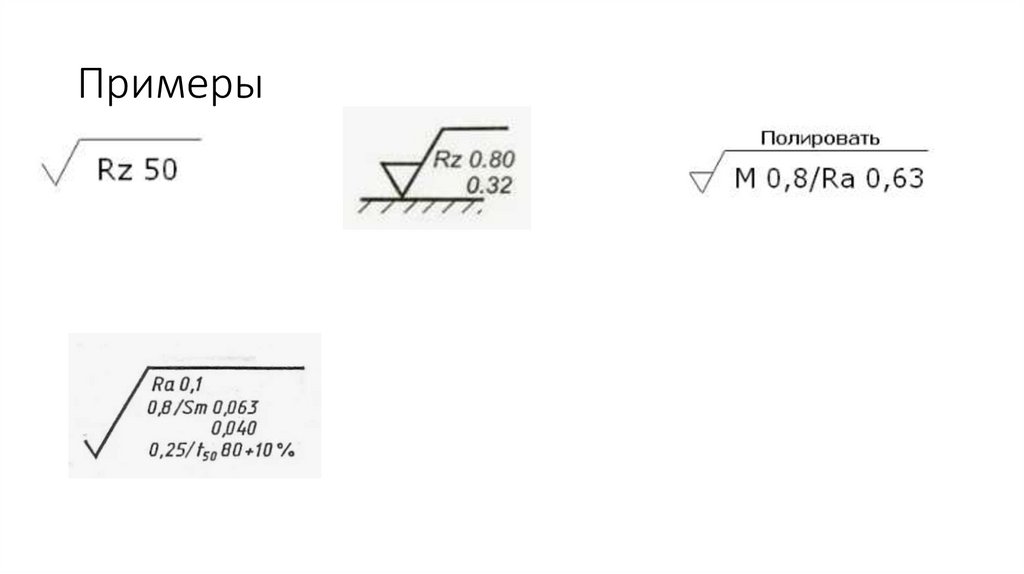

8. Примеры
