1. Изображение неровностей земной поверхности. Абсолютная и относительная высоты.

НЕРОВНОСТЕЙ ЗЕМНОЙ
ПОВЕРХНОСТИ.
АБСОЛЮТНАЯ И

2.

Чтобы изобразить на планах местности и
географических картах рельеф, картографы
используют – горизонтали.
Впервые горизонтали
использовал в 1774 году
английский математик
Чарльз Хаттон
Чарльз Хаттон

3.

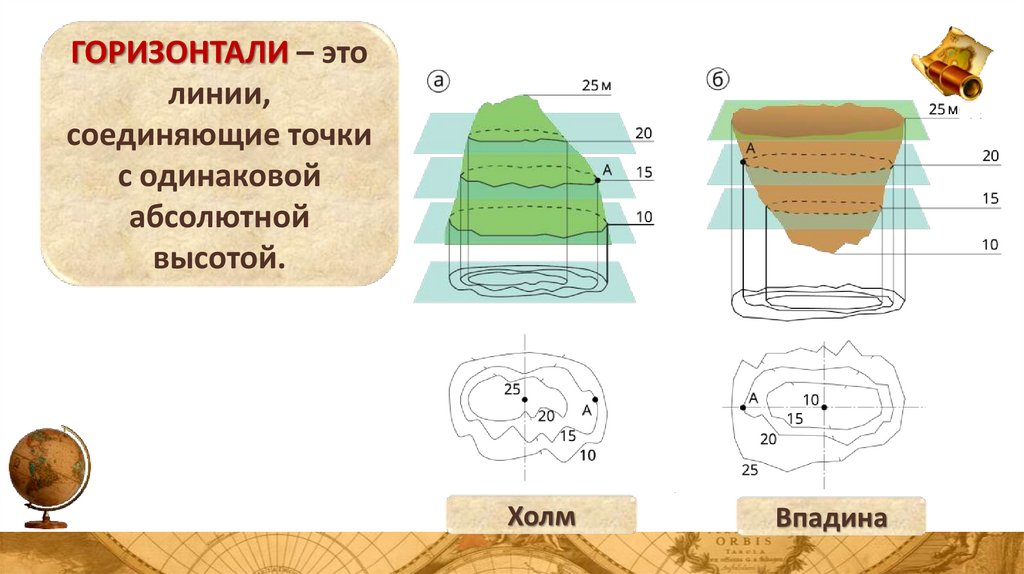

ГОРИЗОНТАЛИ – это
линии,
соединяющие точки
с одинаковой
абсолютной
высотой.
Холм
Впадина

4.

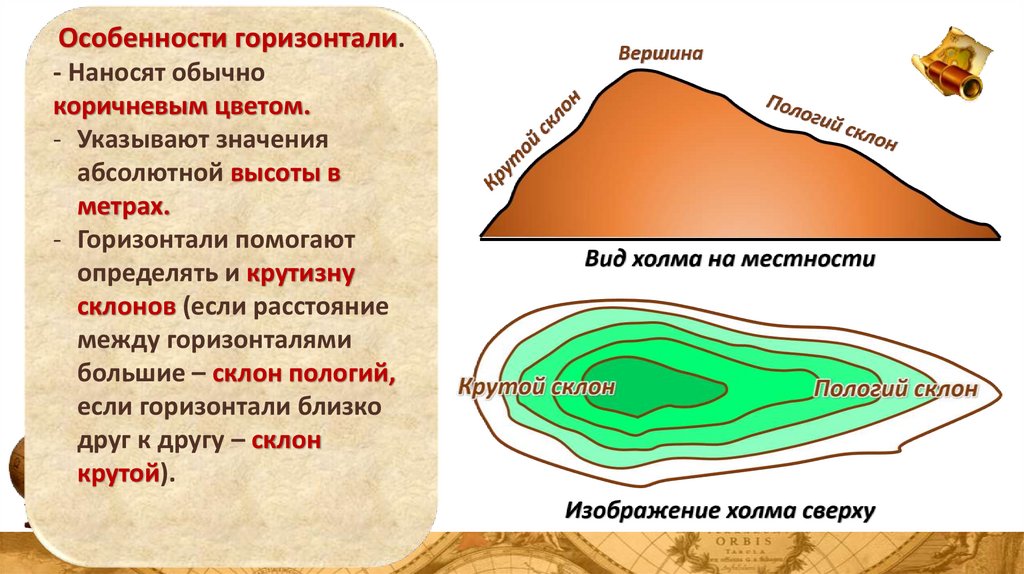

Особенности горизонтали.
- Наносят обычно
коричневым цветом.
- Указывают значения
абсолютной высоты в
метрах.
- Горизонтали помогают
определять и крутизну
склонов (если расстояние
между горизонталями
большие – склон пологий,
если горизонтали близко
друг к другу – склон
крутой).

5.

Чтобы отличить холм от впадины,
изображают короткие черточки –
бергштрихи, которые всегда направлены от
горизонталей вниз по склону.

6.

ИЗОБАТЫ – линии,
соединяющие точки с
одинаковым значением
высоты, глубины
(синим цветом).

7.

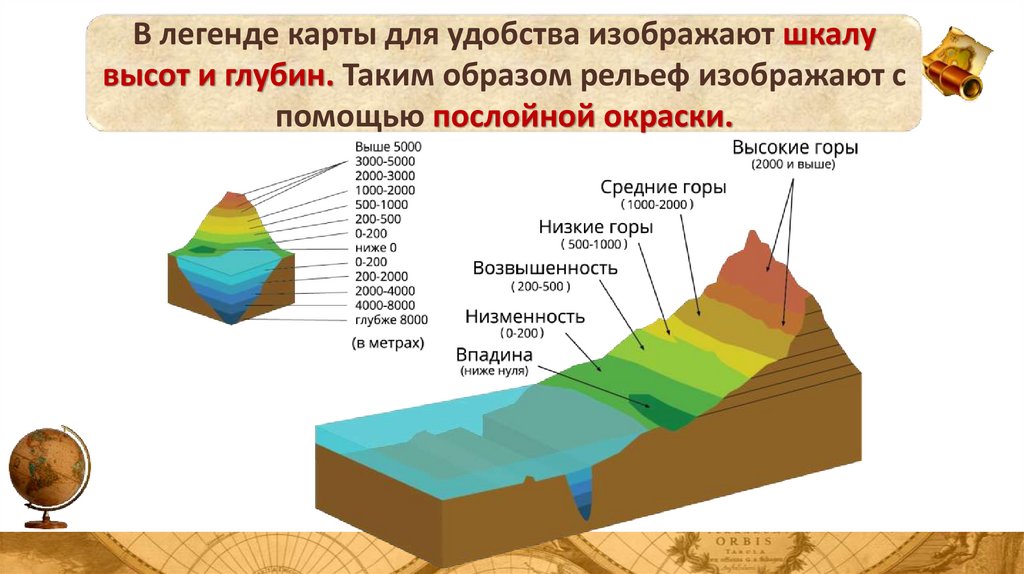

В легенде карты для удобства изображают шкалу
высот и глубин. Таким образом рельеф изображают с
помощью послойной окраски.

8.

На современных картах
используют светотеневую
пластику

9.

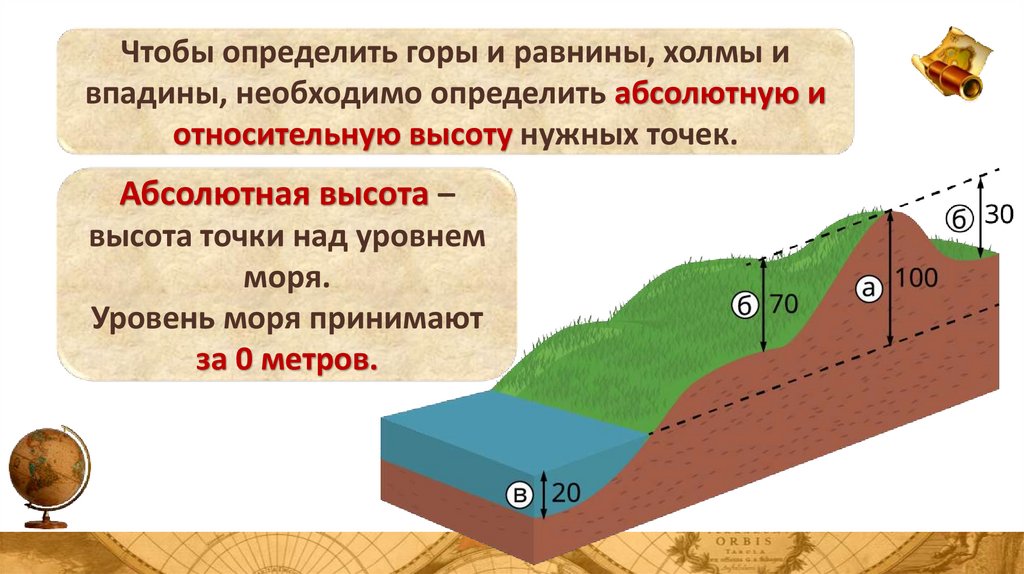

Чтобы определить горы и равнины, холмы и
впадины, необходимо определить абсолютную и
относительную высоту нужных точек.
Абсолютная высота –
высота точки над уровнем
моря.
Уровень моря принимают
за 0 метров.

10.

Абсолютные высоты отдельных
вершин на суше обозначаются
точкой и цифрой. Число – высота
над уровнем моря.
Глубина показывается только
числом.

11.

В России точка отсчета –
средний уровень
Балтийского моря в городе
Кронштадте (нуль
Кронштадтского футштока)
Москва – 156 метров над уровнем моря
Санкт-Петербург – 3 метра над уровнем моря
Мурманск – 96 метров над уровнем моря

12.

Глубину морей и океанов, гор так же отсчитывают от
уровня моря.

13.

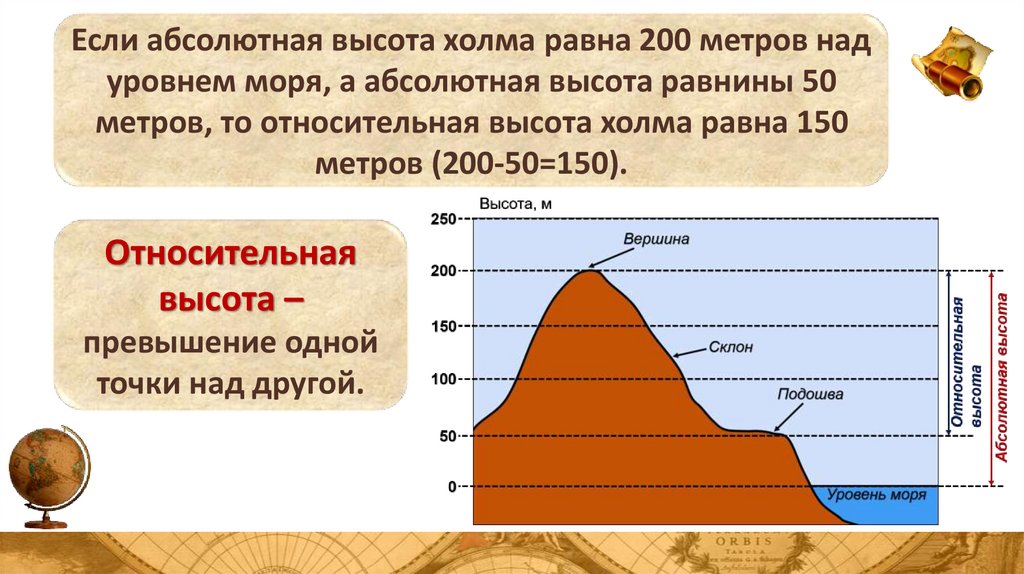

Если абсолютная высота холма равна 200 метров над
уровнем моря, а абсолютная высота равнины 50
метров, то относительная высота холма равна 150
метров (200-50=150).
Относительная
высота –
превышение одной
точки над другой.

14.

ПРОФЕССИЯ ТОПОГРАФ – это специалист, который
исследует и оценивает поверхность Земли и переносит её в
виде изображения на различные носители – бумагу,
электронные базы в виде карты местности.

15.

ЗАДАЧИ ТОПОГРАФА:
- производит съемку местности, рельефа;
- составляет тахеометрические планы и на базе произведенных
измерений и обследований создает и корректирует планы местности
в виде двухмерных или объемных карт и геодезических планов.

16. Домашнее задание

ДОМАШНЕЕ ЗАДАНИЕ
Макет
