1. ТЕМА 2.6 Предназначение, общее устройство и тактико-технические характеристики переносных радиостанций (основы технической

Тамбовский областной институт
повышения квалификации работников образования
ОСНОВЫ БЕЗОПАСНОСТИ И ЗАЩИТЫ РОДИНЫ
ТЕМА 2.6
Предназначение,
общее устройство
и тактико-технические
характеристики переносных
радиостанций
(основы технической
подготовки и связи)

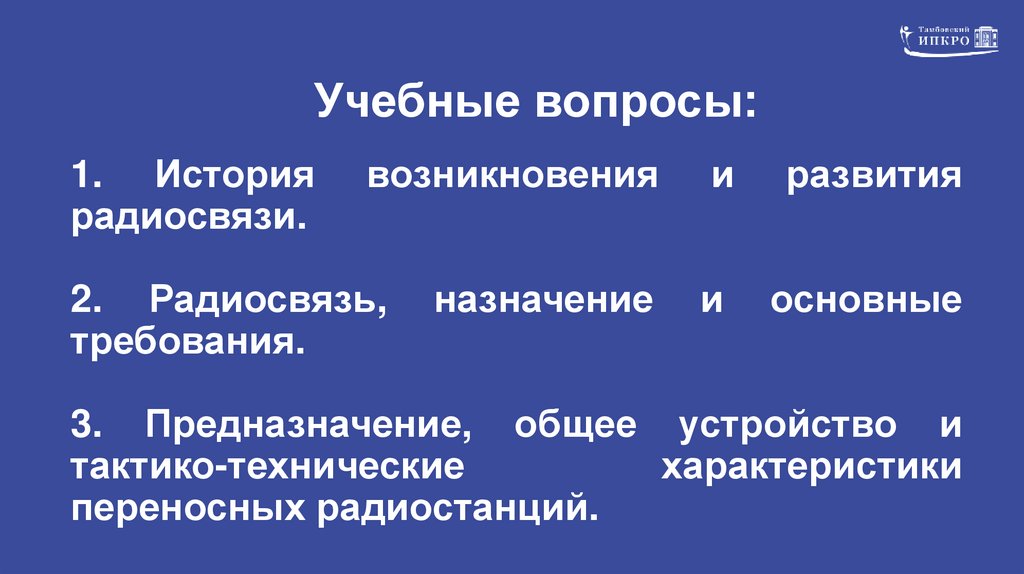

2. Учебные вопросы:

1. История
радиосвязи.
возникновения
2. Радиосвязь,
требования.
назначение
и
развития
и
основные
3. Предназначение, общее устройство и
тактико-технические
характеристики
переносных радиостанций.

3.

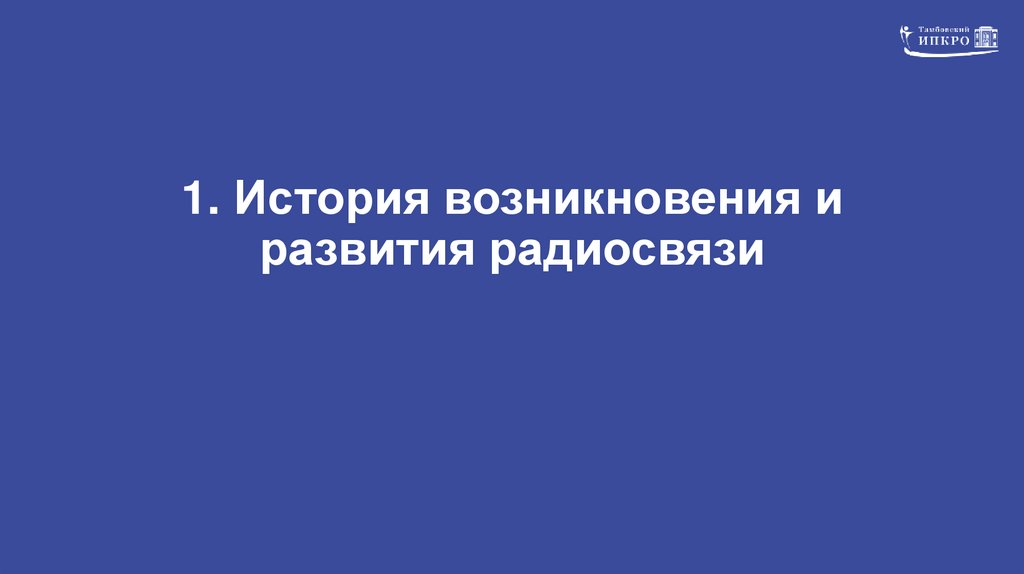

1. История возникновения и
развития радиосвязи

4.

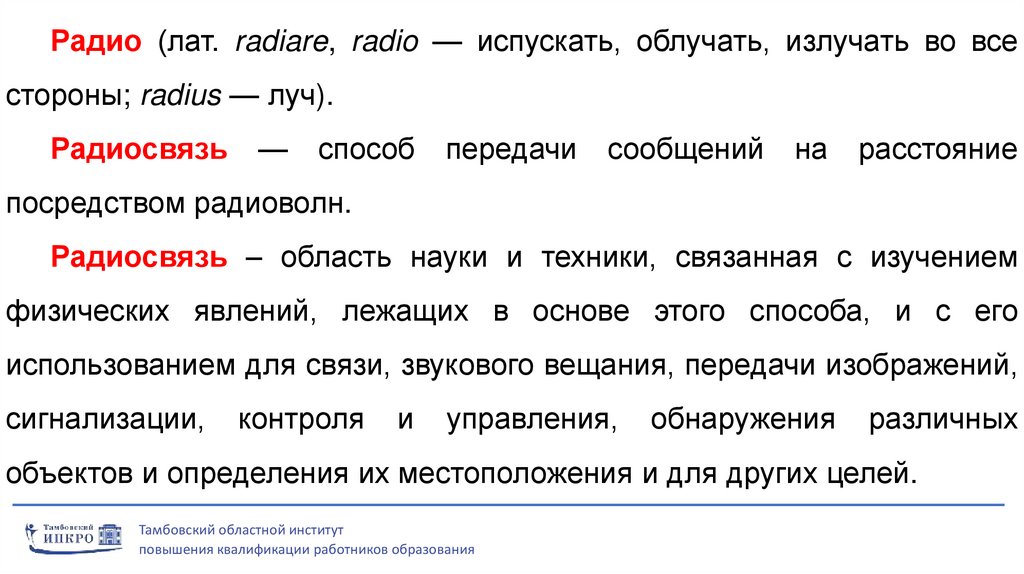

Радио (лат. radiare, radio — испускать, облучать, излучать во все
стороны; radius — луч).
Радиосвязь
—
способ
передачи
сообщений
на
расстояние
посредством радиоволн.
Радиосвязь – область науки и техники, связанная с изучением
физических явлений, лежащих в основе этого способа, и с его
использованием для связи, звукового вещания, передачи изображений,
сигнализации,
контроля
и
управления,
обнаружения
различных
объектов и определения их местоположения и для других целей.
Тамбовский областной институт
повышения квалификации работников образования

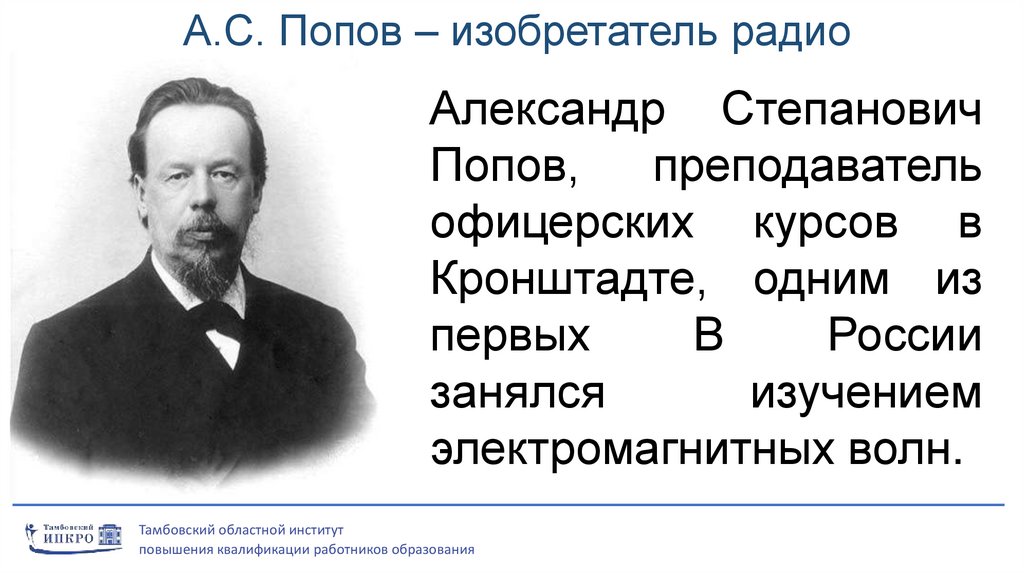

5. А.С. Попов – изобретатель радио

Александр Степанович
Попов,
преподаватель
офицерских курсов в
Кронштадте, одним из
первых
В
России
занялся
изучением
электромагнитных волн.
Тамбовский областной институт
повышения квалификации работников образования

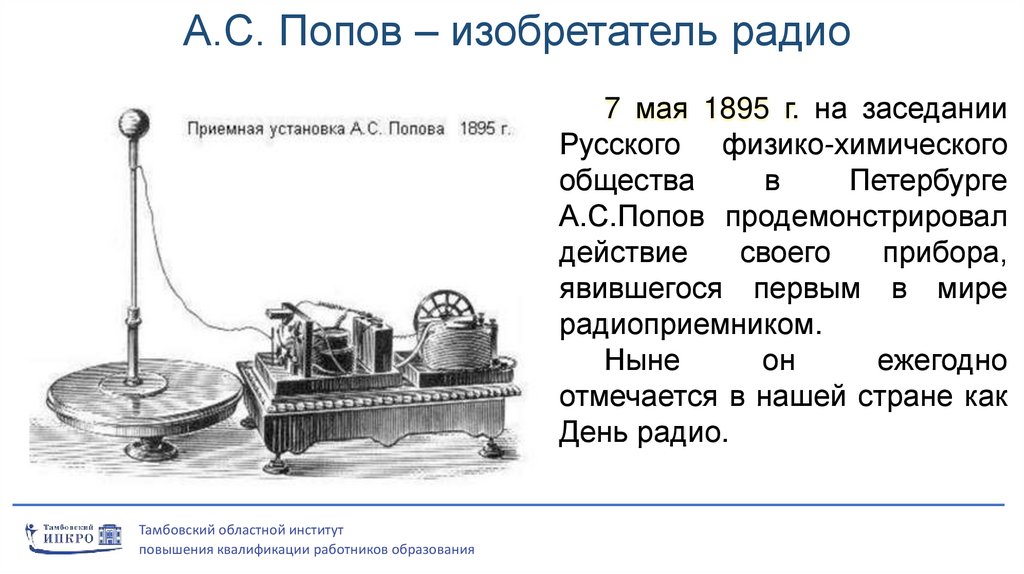

6. А.С. Попов – изобретатель радио

7 мая 1895 г. на заседании
Русского физико-химического
общества
в
Петербурге
А.С.Попов продемонстрировал
действие
своего
прибора,
явившегося первым в мире
радиоприемником.
Ныне
он
ежегодно
отмечается в нашей стране как
День радио.
Тамбовский областной институт
повышения квалификации работников образования

7.

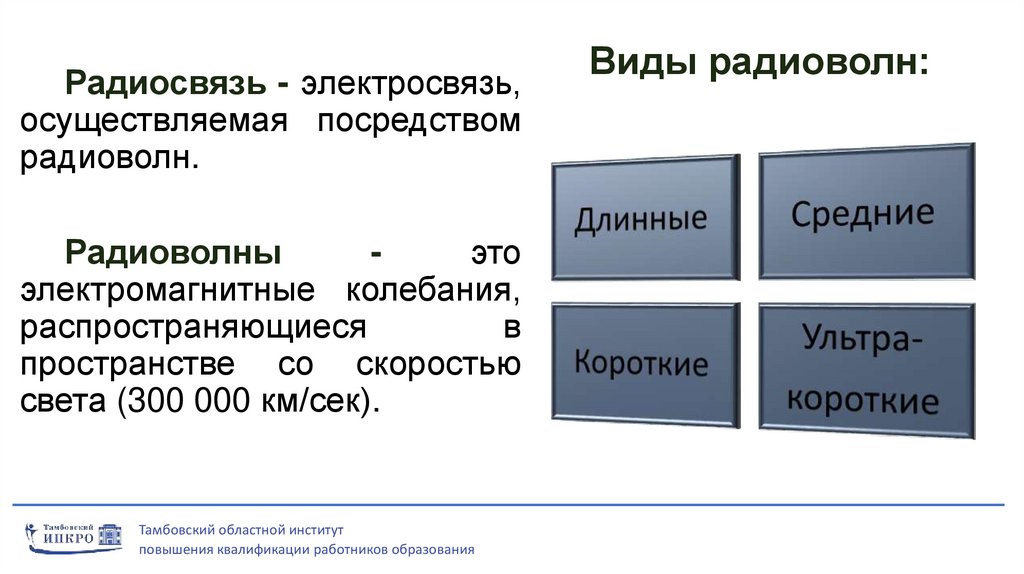

Радиосвязь - электросвязь,
осуществляемая посредством
радиоволн.
Радиоволны
это
электромагнитные колебания,
распространяющиеся
в
пространстве со скоростью
света (300 000 км/сек).
Тамбовский областной институт
повышения квалификации работников образования
Виды радиоволн:

8.

За организацию радиосвязи в
Вооруженных
силах
России
отвечают войска связи.
Войска связи предназначены
для
развёртывания
систем
связи и обеспечения управления
войсками в мирное и военное
время.
Тамбовский областной институт
повышения квалификации работников образования

9.

Войска связи достаточно молодой род войск.
Средства связи начали активно развиваться
только с началом ХХ века. Их прообраз
существовал в Российской империи, это были и
беспроволочные телеграфы, и телефоны, и
вестовые.
С началом Первой мировой войны стартовал
активный период развития отечественных войск
связи: миллионные армии нуждались в четкой
координации и управлении, а действия полков
артиллерии, только появившейся авиации на
поле боя требовали слаженности.
Однако только в ходе Гражданской войны в
России войска связи были выделены в
самостоятельную структуру в Красной Армии.
Тамбовский областной институт
повышения квалификации работников образования

10.

С началом Великой Отечественной войны
связисты
проявили
себя
храбрыми
защитниками Родины наравне с другими
воинами Красной Армии.
В неразберихе 1941 года они всеми силами
пытались наладить управление войсками,
связать «ослепшие» корпуса и дивизии друг с
другом. Выдерживали мощные удары в Битве
под Москвой и Сталинградской битве,
обеспечивая
управление
крупными
группировками войск.
Под
пулями
и
снарядами
чинили
разорванные линии проводов под Курском, не
давая
нарушить
управление
войсками.
Связисты вели сложные радиоигры, вводя
врага в заблуждение.
А в 1945-м передали по всем каналам
радостную весть о Великой Победе.
Тамбовский областной институт
повышения квалификации работников образования

11.

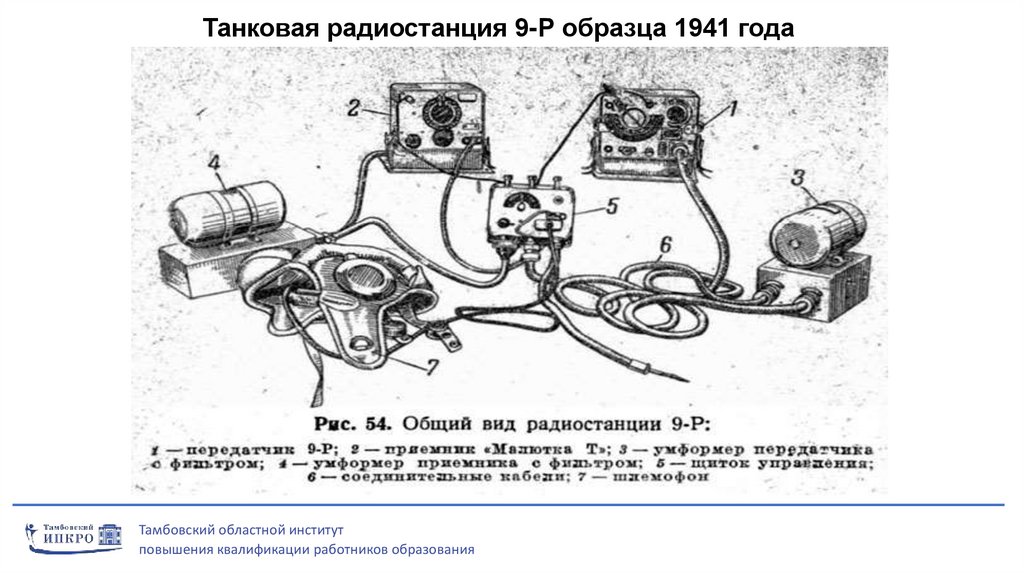

Танковая радиостанция 9-Р образца 1941 года
Тамбовский областной институт
повышения квалификации работников образования

12.

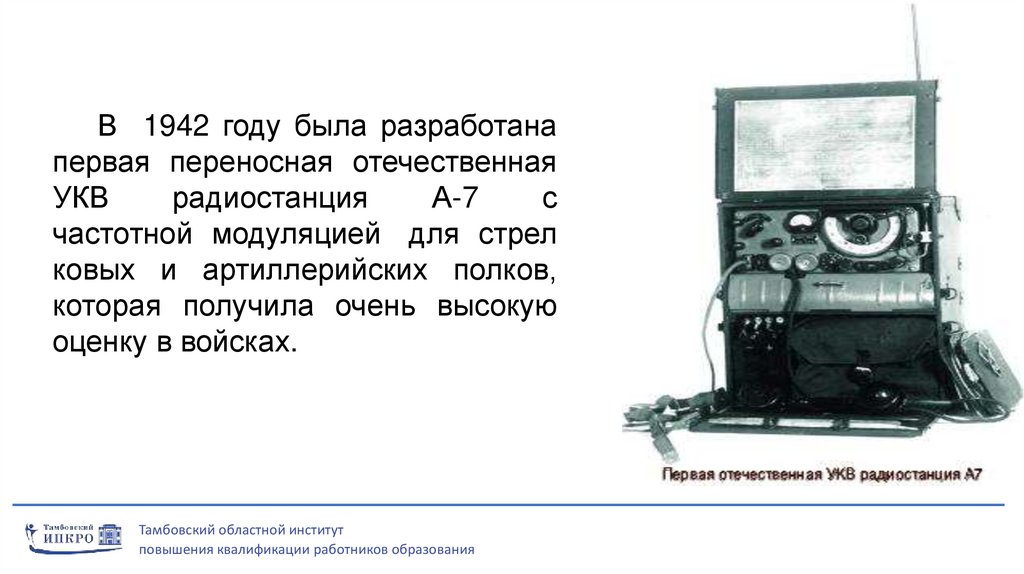

В 1942 году была разработана
первая переносная отечественная
УКВ
радиостанция
А-7
с
частотной модуляцией для стрел
ковых и артиллерийских полков,
которая получила очень высокую
оценку в войсках.
Тамбовский областной институт
повышения квалификации работников образования

13.

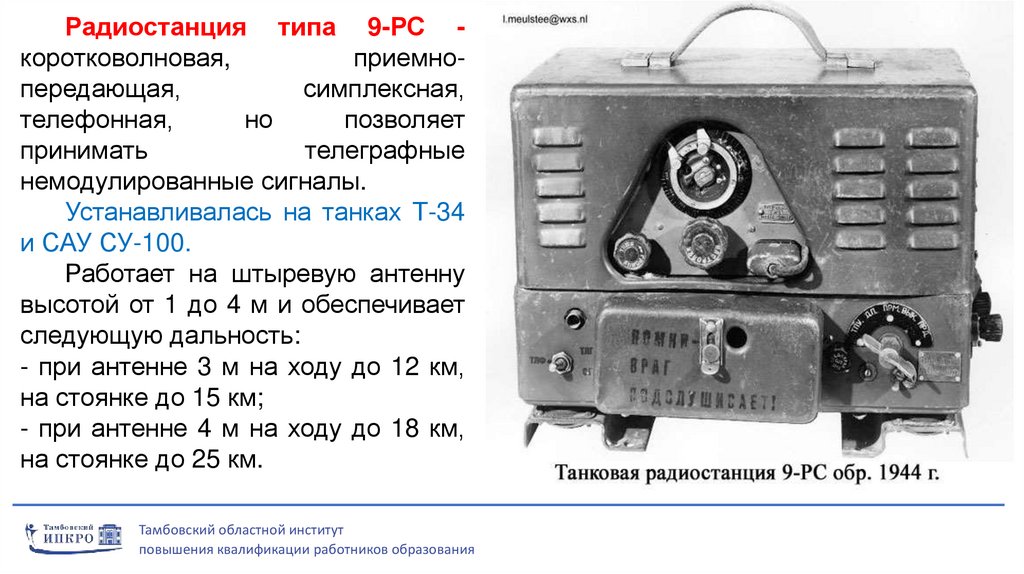

Радиостанция типа 9-РС коротковолновая,
приемнопередающая,
симплексная,
телефонная,
но
позволяет
принимать
телеграфные
немодулированные сигналы.
Устанавливалась на танках Т-34
и САУ СУ-100.
Работает на штыревую антенну
высотой от 1 до 4 м и обеспечивает
следующую дальность:
- при антенне 3 м на ходу до 12 км,
на стоянке до 15 км;
- при антенне 4 м на ходу до 18 км,
на стоянке до 25 км.
Тамбовский областной институт
повышения квалификации работников образования

14.

Стремительный
технический
прогресс
диктует
войскам
со
сложнейшим
технологическим оборудованием свои правила.
В минувшие десятилетия связистам
приходилось осваивать новую сложную технику
раз в пять-семь лет, а сейчас и того чаще.
Связь продолжает играть главную роль во
всех аспектах военного дела.
Сейчас военные имеют возможность
получать картинку поля сражения в реальном
времени, видеть перемещения своих и
вражеских сил, глушить связь противника и
иметь свои секретные каналы.
Используются
спутники,
беспилотные
аппараты, самолеты управления и разведки, а
также другие новейшие решения в области
управления войсками.
Тамбовский областной институт
повышения квалификации работников образования

15.

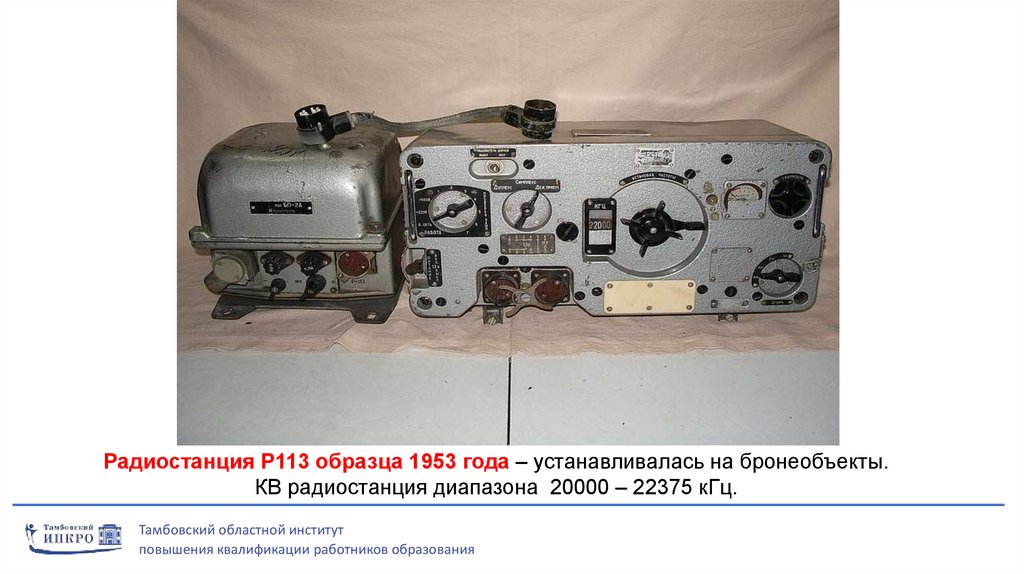

Радиостанция Р113 образца 1953 года – устанавливалась на бронеобъекты.
КВ радиостанция диапазона 20000 – 22375 кГц.
Тамбовский областной институт
повышения квалификации работников образования

16.

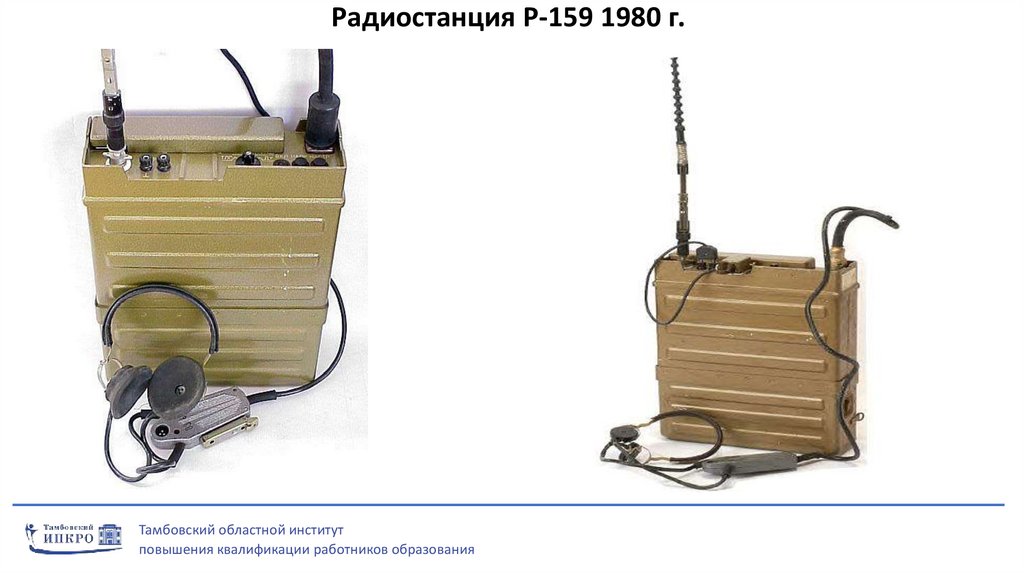

Радиостанция Р-159 1980 г.
Тамбовский областной институт
повышения квалификации работников образования

17.

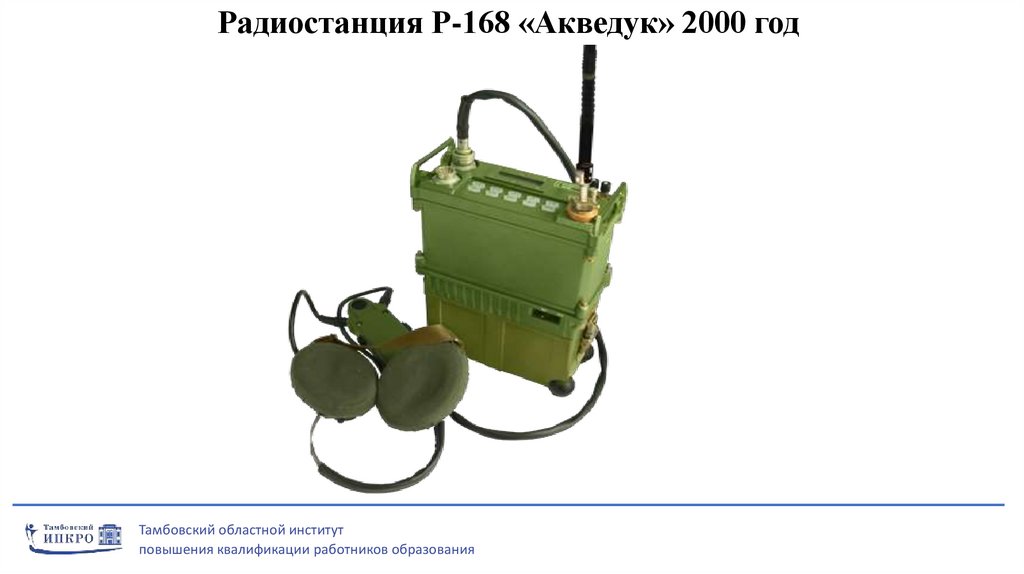

Радиостанция Р-168 «Акведук» 2000 год
Тамбовский областной институт
повышения квалификации работников образования

18.

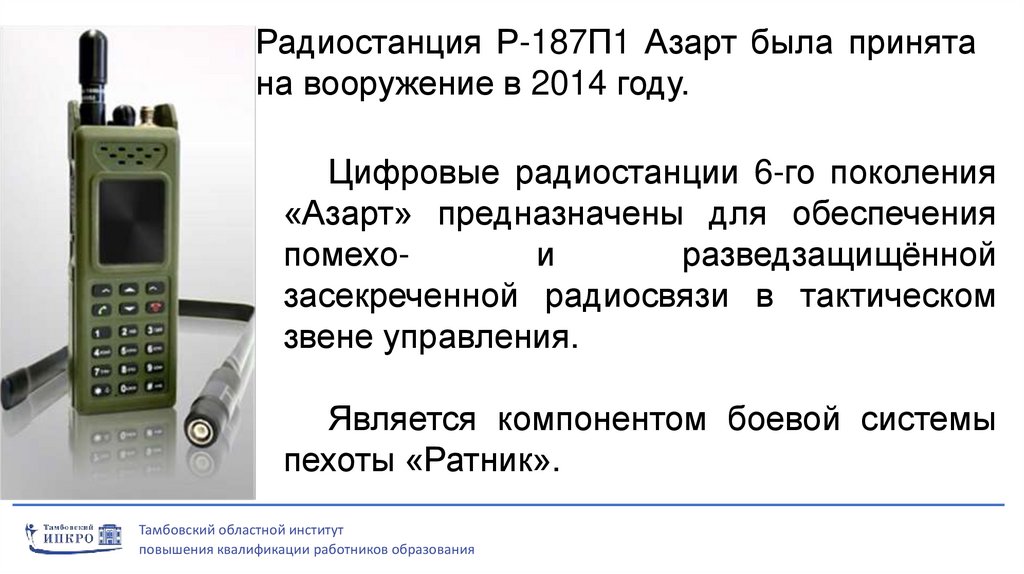

Радиостанция Р-187П1 «Азарт» 2014 год
Тамбовский областной институт
повышения квалификации работников образования

19.

2. Радиосвязь, назначение и
основные требования

20.

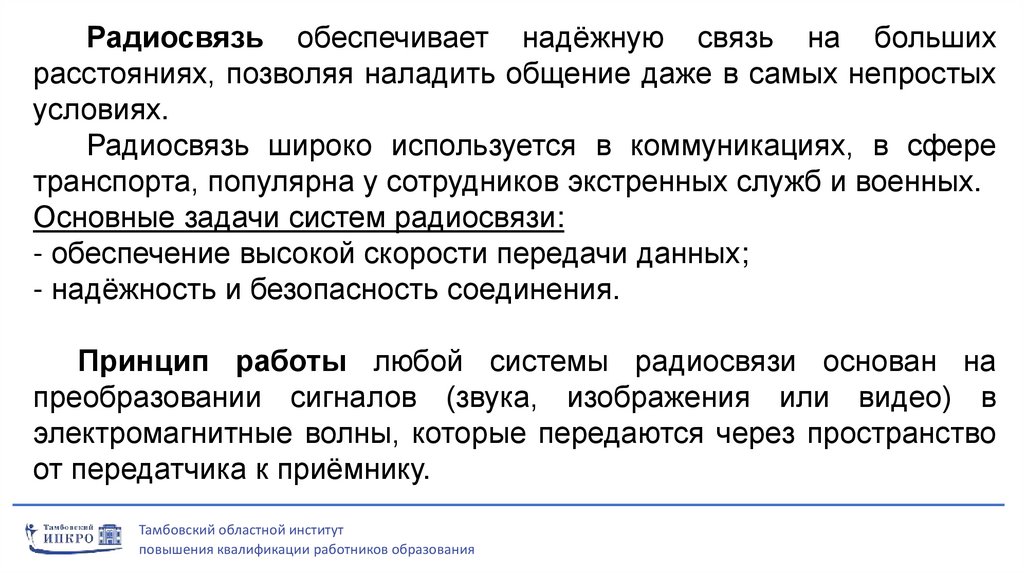

Радиосвязь обеспечивает надёжную связь на больших
расстояниях, позволяя наладить общение даже в самых непростых
условиях.
Радиосвязь широко используется в коммуникациях, в сфере
транспорта, популярна у сотрудников экстренных служб и военных.
Основные задачи систем радиосвязи:
- обеспечение высокой скорости передачи данных;
- надёжность и безопасность соединения.
Принцип работы любой системы радиосвязи основан на
преобразовании сигналов (звука, изображения или видео) в
электромагнитные волны, которые передаются через пространство
от передатчика к приёмнику.
Тамбовский областной институт
повышения квалификации работников образования

21.

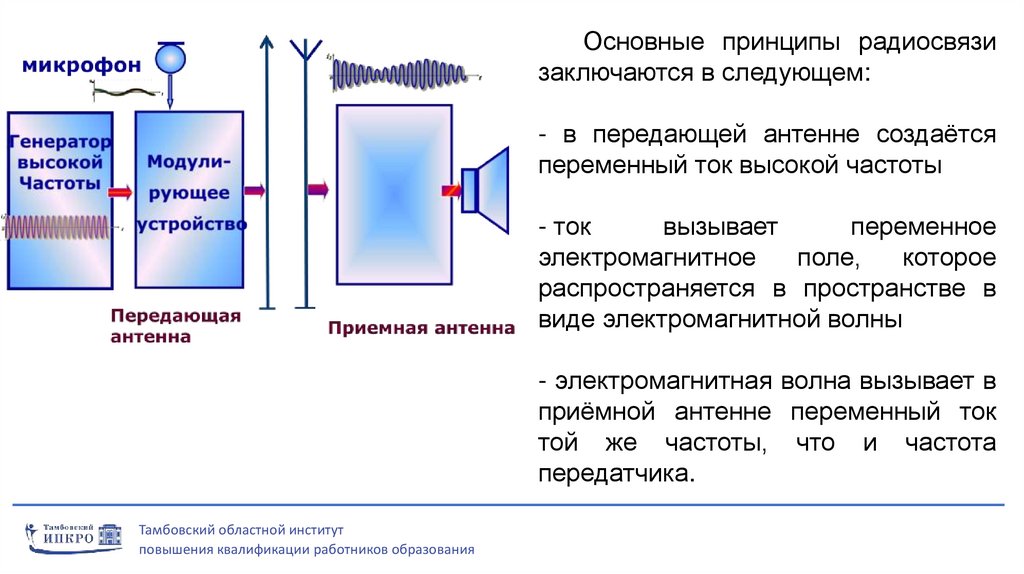

Основные принципы радиосвязи
заключаются в следующем:
- в передающей антенне создаётся
переменный ток высокой частоты
- ток
вызывает
переменное
электромагнитное
поле,
которое
распространяется в пространстве в
виде электромагнитной волны
- электромагнитная волна вызывает в
приёмной антенне переменный ток
той же частоты, что и частота
передатчика.
Тамбовский областной институт
повышения квалификации работников образования

22.

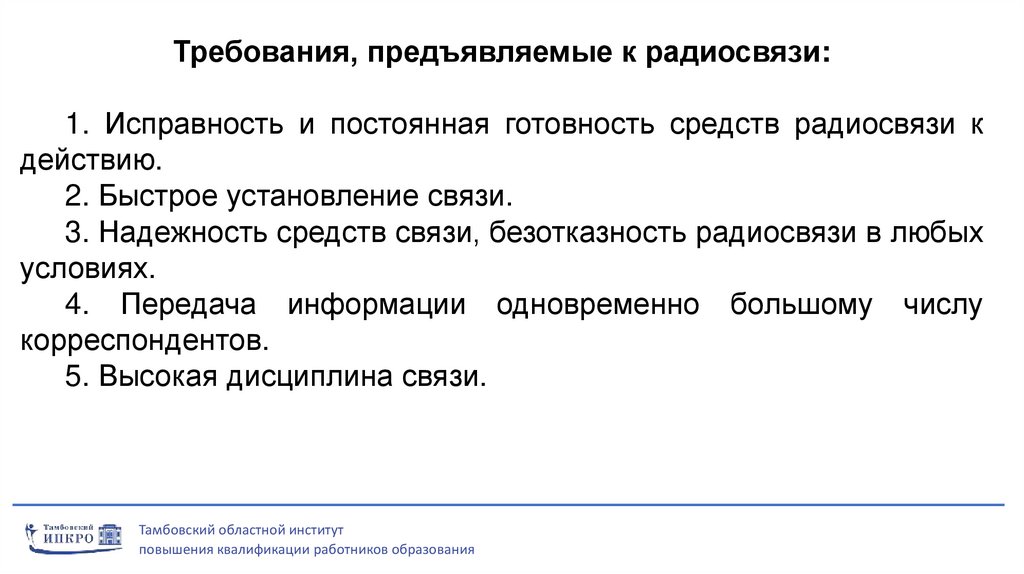

Требования, предъявляемые к радиосвязи:
1. Исправность и постоянная готовность средств радиосвязи к
действию.
2. Быстрое установление связи.
3. Надежность средств связи, безотказность радиосвязи в любых
условиях.
4. Передача информации одновременно большому числу
корреспондентов.
5. Высокая дисциплина связи.
Тамбовский областной институт
повышения квалификации работников образования

23.

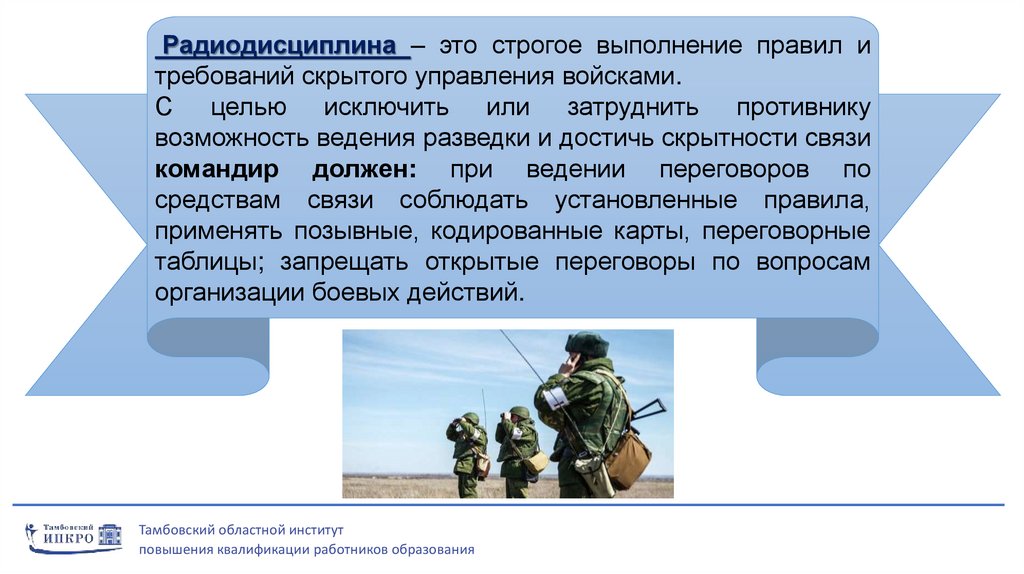

Радиодисциплина – это строгое выполнение правил и
требований скрытого управления войсками.
С целью исключить или затруднить противнику
возможность ведения разведки и достичь скрытности связи
командир должен: при ведении переговоров по
средствам связи соблюдать установленные правила,
применять позывные, кодированные карты, переговорные
таблицы; запрещать открытые переговоры по вопросам
организации боевых действий.
Тамбовский областной институт
повышения квалификации работников образования

24.

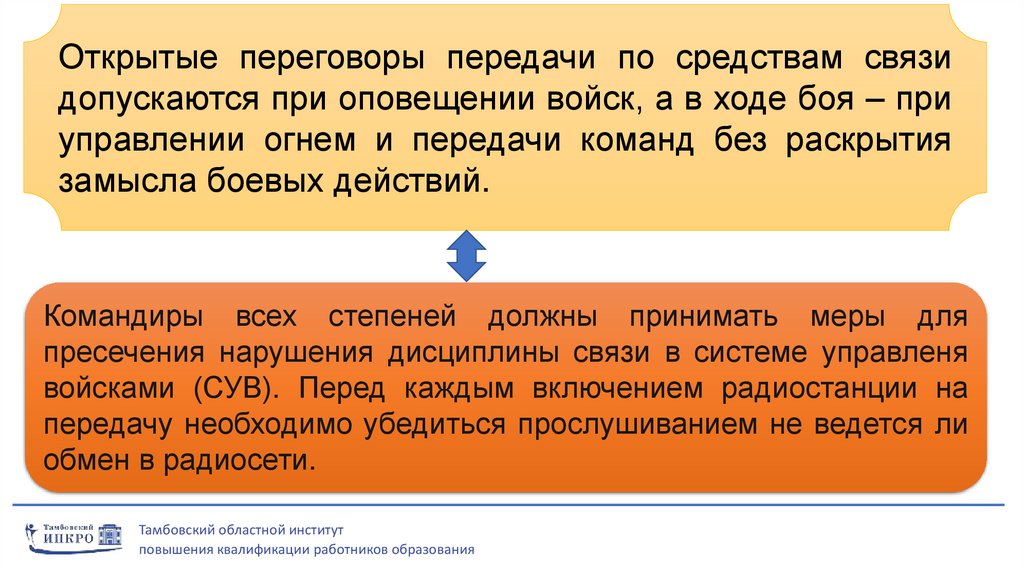

Открытые переговоры передачи по средствам связи
допускаются при оповещении войск, а в ходе боя – при
управлении огнем и передачи команд без раскрытия
замысла боевых действий.
Командиры всех степеней должны принимать меры для
пресечения нарушения дисциплины связи в системе управленя
войсками (СУВ). Перед каждым включением радиостанции на
передачу необходимо убедиться прослушиванием не ведется ли
обмен в радиосети.
Тамбовский областной институт
повышения квалификации работников образования

25.

Установление связи:
Вызов: Лейка 16, я Ясень 82, прием.
Ответ: Я Лейка –16, прием.
Циркулярный вызов:
Вызов: Фанфара 99, я Ясень 82, прием.
Ответ: Я Лейка-16, прием
Я Патрон-6, прием. (и т.д. согласно
радиоданным).
Тамбовский областной институт
повышения квалификации работников образования

26.

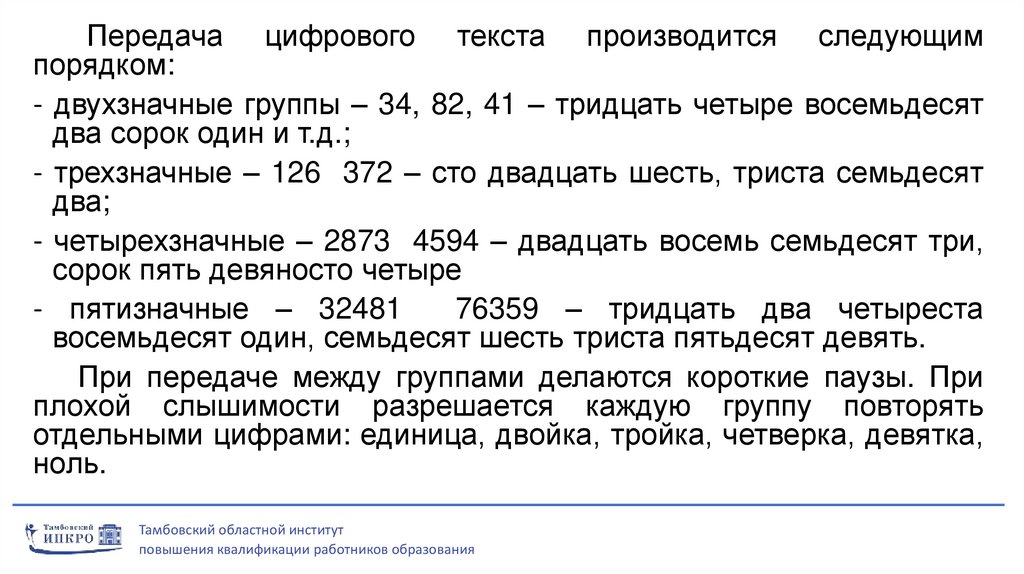

Передача цифрового текста производится следующим
порядком:
- двухзначные группы – 34, 82, 41 – тридцать четыре восемьдесят
два сорок один и т.д.;
- трехзначные – 126 372 – сто двадцать шесть, триста семьдесят
два;
- четырехзначные – 2873 4594 – двадцать восемь семьдесят три,
сорок пять девяносто четыре
- пятизначные – 32481
76359 – тридцать два четыреста
восемьдесят один, семьдесят шесть триста пятьдесят девять.
При передаче между группами делаются короткие паузы. При
плохой слышимости разрешается каждую группу повторять
отдельными цифрами: единица, двойка, тройка, четверка, девятка,
ноль.
Тамбовский областной институт
повышения квалификации работников образования

27.

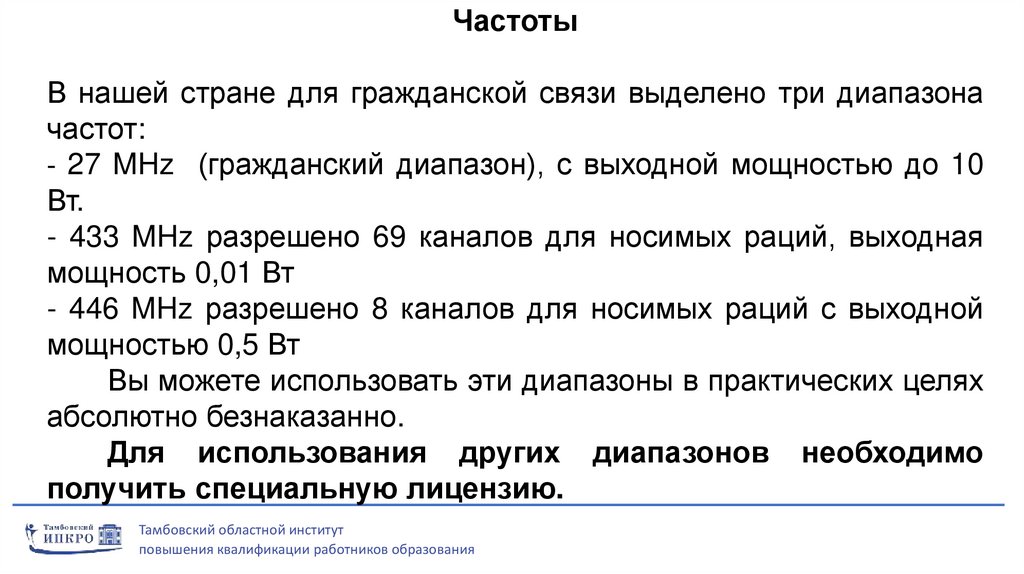

Частоты
В нашей стране для гражданской связи выделено три диапазона
частот:
- 27 MHz (гражданский диапазон), с выходной мощностью до 10
Вт.
- 433 MHz разрешено 69 каналов для носимых раций, выходная
мощность 0,01 Вт
- 446 MHz разрешено 8 каналов для носимых раций с выходной
мощностью 0,5 Вт
Вы можете использовать эти диапазоны в практических целях
абсолютно безнаказанно.
Для использования других диапазонов необходимо
получить специальную лицензию.
Тамбовский областной институт
повышения квалификации работников образования

28.

3. Предназначение, общее
устройство и тактико-технические
характеристики переносных
радиостанций

29.

Классификация раций
В документах государственной комиссии по радиочастотам рации
классифицируют по-разному.
Основная классификация:
- носимые
- возимые
- стационарные
Наравне с первой используется и другая классификация:
- портативные
- мобильные/автомобильные
- базовые
Тамбовский областной институт
повышения квалификации работников образования

30.

Тамбовский областной институт
повышения квалификации работников образования

31.

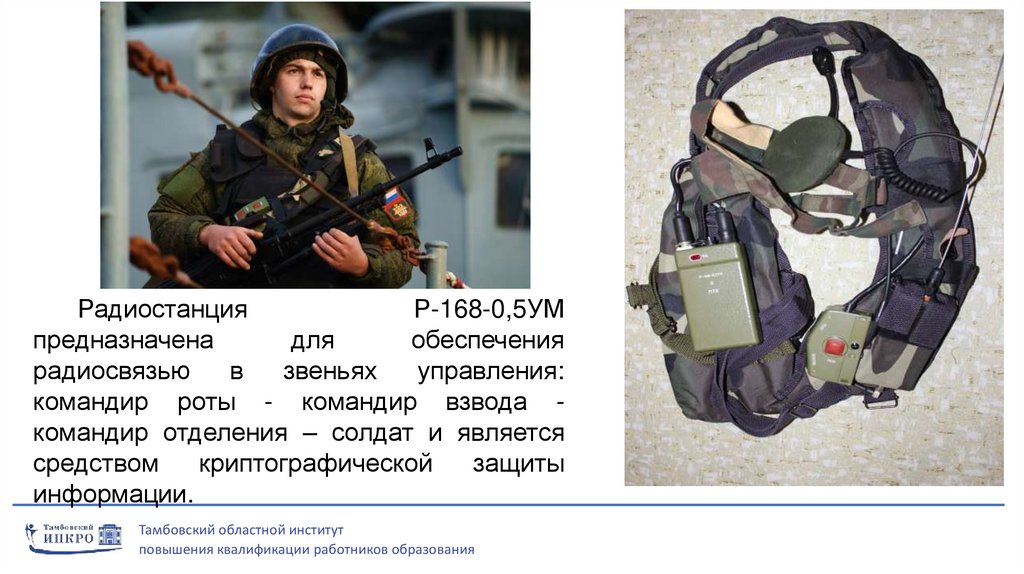

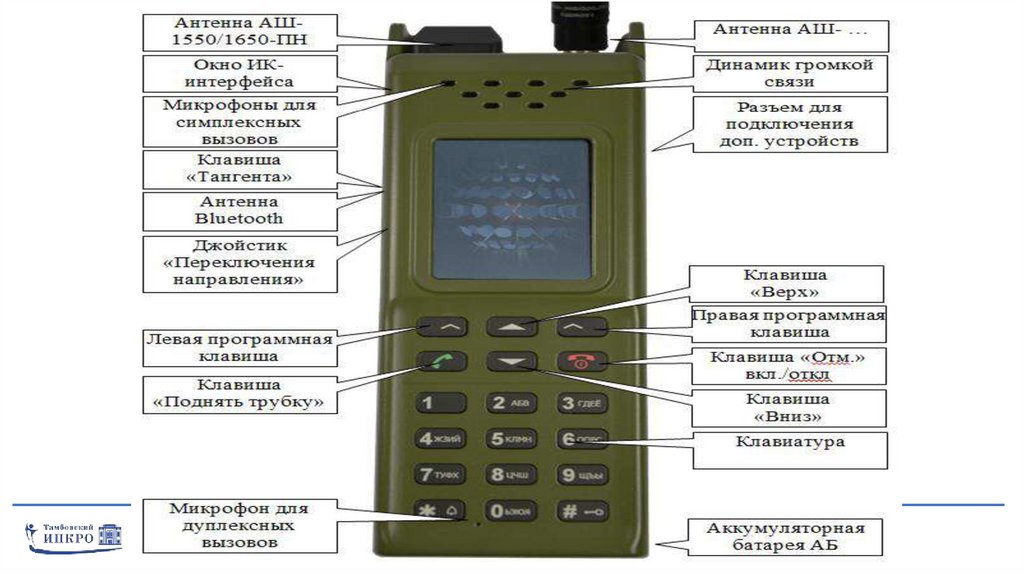

Радиостанция
Р-168-0,5УМ
предназначена
для
обеспечения
радиосвязью
в
звеньях
управления:
командир роты - командир взвода командир отделения – солдат и является
средством
криптографической
защиты
информации.
Тамбовский областной институт
повышения квалификации работников образования

32.

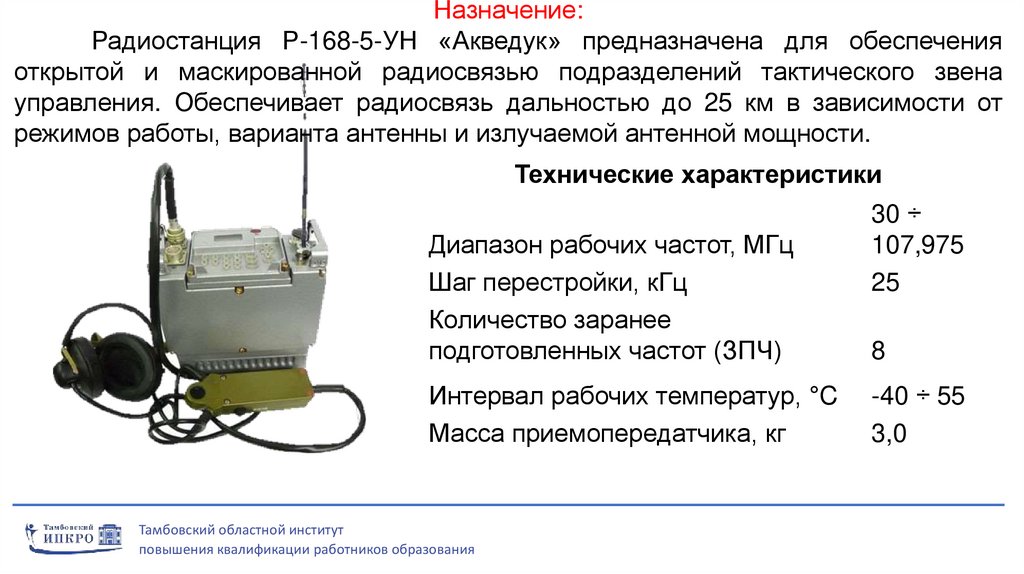

Назначение:
Радиостанция Р-168-5-УН «Акведук» предназначена для обеспечения
открытой и маскированной радиосвязью подразделений тактического звена
управления. Обеспечивает радиосвязь дальностью до 25 км в зависимости от
режимов работы, варианта антенны и излучаемой антенной мощности.
Технические характеристики
Диапазон рабочих частот, МГц
Шаг перестройки, кГц
Количество заранее
подготовленных частот (ЗПЧ)
Интервал рабочих температур, °C
Масса приемопередатчика, кг
Тамбовский областной институт
повышения квалификации работников образования
30 ÷
107,975
25
8
-40 ÷ 55
3,0

33.

Состав рабочего комплекта Р-168-5-УН
- приемопередатчик
- источник электропитания
- корпус
Тамбовский областной институт
повышения квалификации работников образования

34.

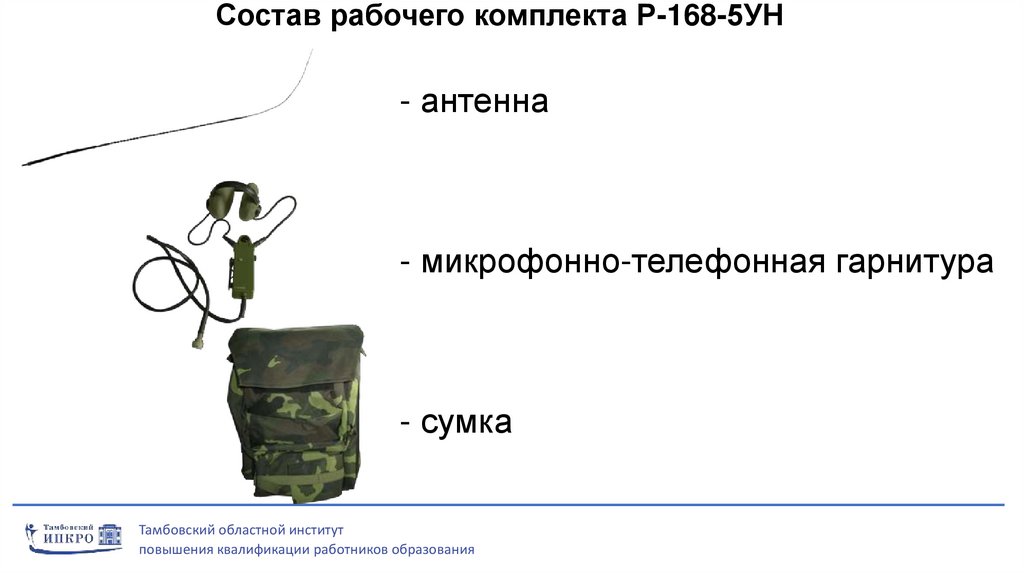

Состав рабочего комплекта Р-168-5УН
- антенна
- микрофонно-телефонная гарнитура
- сумка
Тамбовский областной институт
повышения квалификации работников образования

35.

Радиостанция Р-187П1 Азарт была принята
на вооружение в 2014 году.
Цифровые радиостанции 6-го поколения
«Азарт» предназначены для обеспечения
помехои
разведзащищённой
засекреченной радиосвязи в тактическом
звене управления.
Является компонентом боевой системы
пехоты «Ратник».
Тамбовский областной институт
повышения квалификации работников образования

36.

Тамбовский областной институт
повышения квалификации работников образования

37.

Тамбовский областной институт
повышения квалификации
работников образования
ipk.68edu.ru
СПАСИБО ЗА ВНИМАНИЕ!
toipkro@obraz.tambov.gov.ru
8 (4752) 63-05-09
г. Тамбов, ул. Советская, 108
Подробнее
о ТОИПКРО
