Презентация к КП

1.

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ,
СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ
ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»
Специальность: 10.02.04 Обеспечение информационной безопасности телекоммуникационных
систем
КУРСОВОЙ ПРОЕКТ
«Проектирование волоконно-оптической линии передачи между
населенными пунктами»
Студент
Балов Игорь Вячеславович
Руководитель
Алексеева Ольга Михайловна
Санкт-Петербург 2025
1

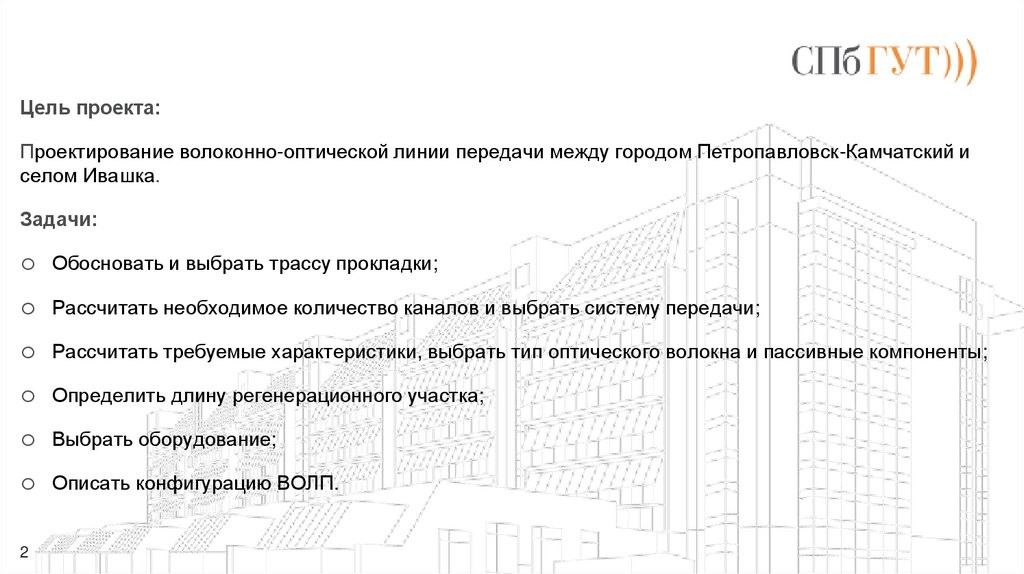

2.

Цель проекта:
Проектирование волоконно-оптической линии передачи между городом Петропавловск-Камчатский и
селом Ивашка.
Задачи:
o Обосновать и выбрать трассу прокладки;
o Рассчитать необходимое количество каналов и выбрать систему передачи;
o Рассчитать требуемые характеристики, выбрать тип оптического волокна и пассивные компоненты;
o Определить длину регенерационного участка;
o Выбрать оборудование;
o Описать конфигурацию ВОЛП.
2

3. Актуальность проекта

Актуальность проектирования ВОЛС в России
обусловлена необходимостью обеспечить
цифровую трансформацию и стабильный обмен
информацией по всей стране особенно в
регионах с ограниченной транспортной
доступностью и сложными природноклиматическими условиями
3

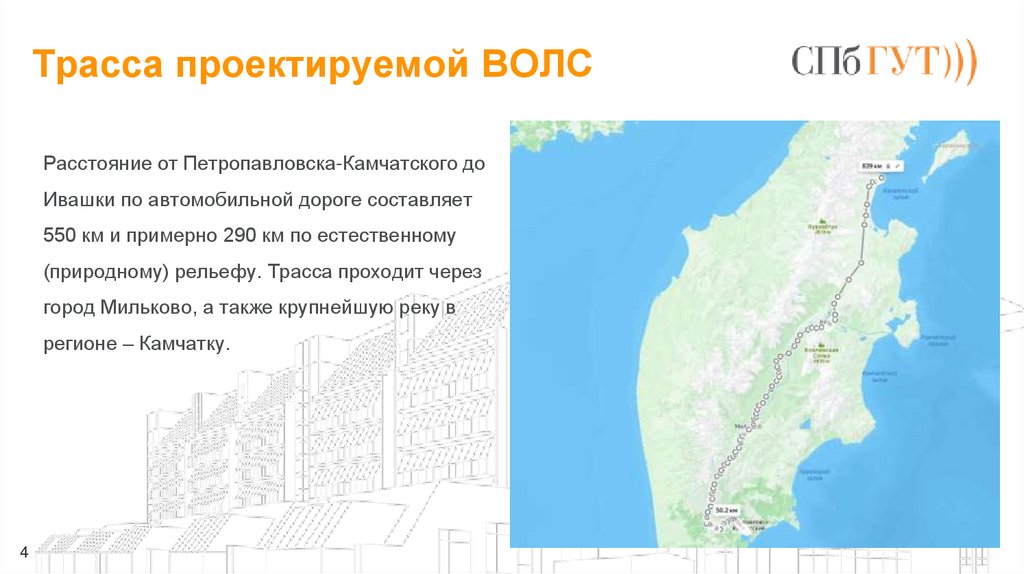

4. Трасса проектируемой ВОЛС

Расстояние от Петропавловска-Камчатского до
Ивашки по автомобильной дороге составляет
550 км и примерно 290 км по естественному
(природному) рельефу. Трасса проходит через
город Мильково, а также крупнейшую реку в
регионе – Камчатку.
4

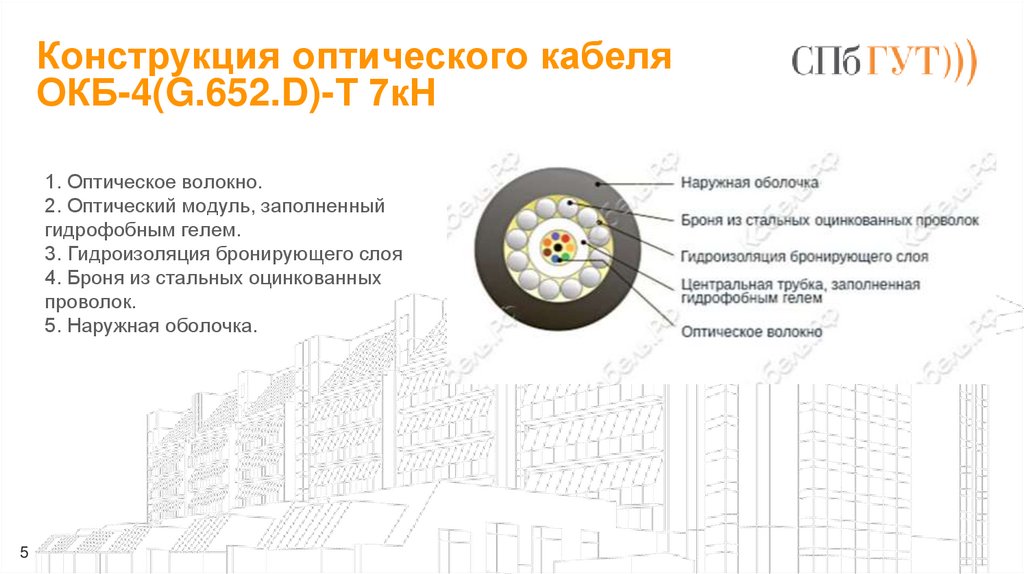

5. Конструкция оптического кабеля ОКБ-4(G.652.D)-Т 7кН

1. Оптическое волокно.
2. Оптический модуль, заполненный
гидрофобным гелем.
3. Гидроизоляция бронирующего слоя
4. Броня из стальных оцинкованных
проволок.
5. Наружная оболочка.
5

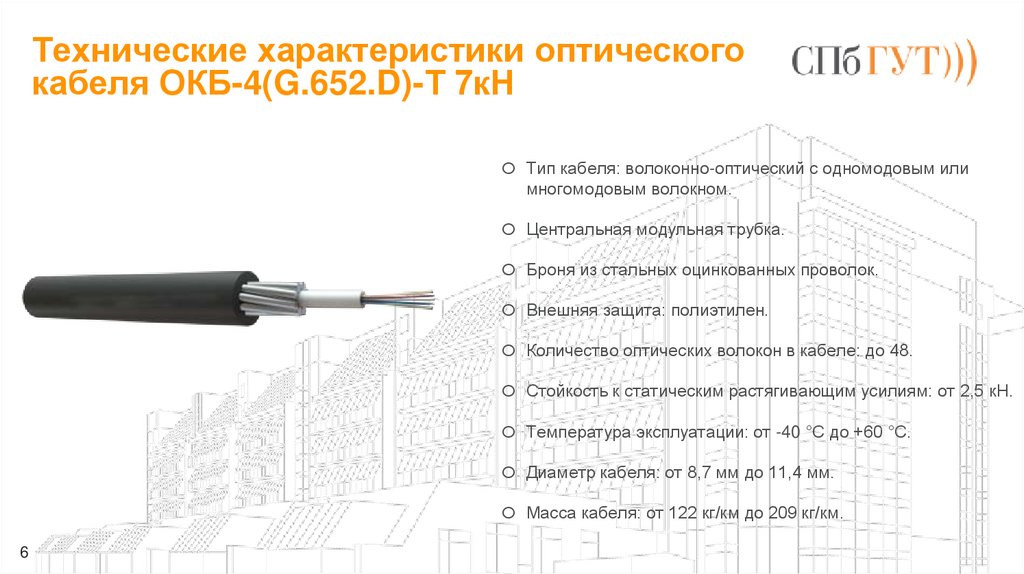

6. Технические характеристики оптического кабеля ОКБ-4(G.652.D)-Т 7кН

o Тип кабеля: волоконно-оптический с одномодовым или
многомодовым волокном.
o Центральная модульная трубка.
o Броня из стальных оцинкованных проволок.
o Внешняя защита: полиэтилен.
o Количество оптических волокон в кабеле: до 48.
o Стойкость к статическим растягивающим усилиям: от 2,5 кН.
o Температура эксплуатации: от -40 °С до +60 °С.
o Диаметр кабеля: от 8,7 мм до 11,4 мм.
o Масса кабеля: от 122 кг/км до 209 кг/км.
6

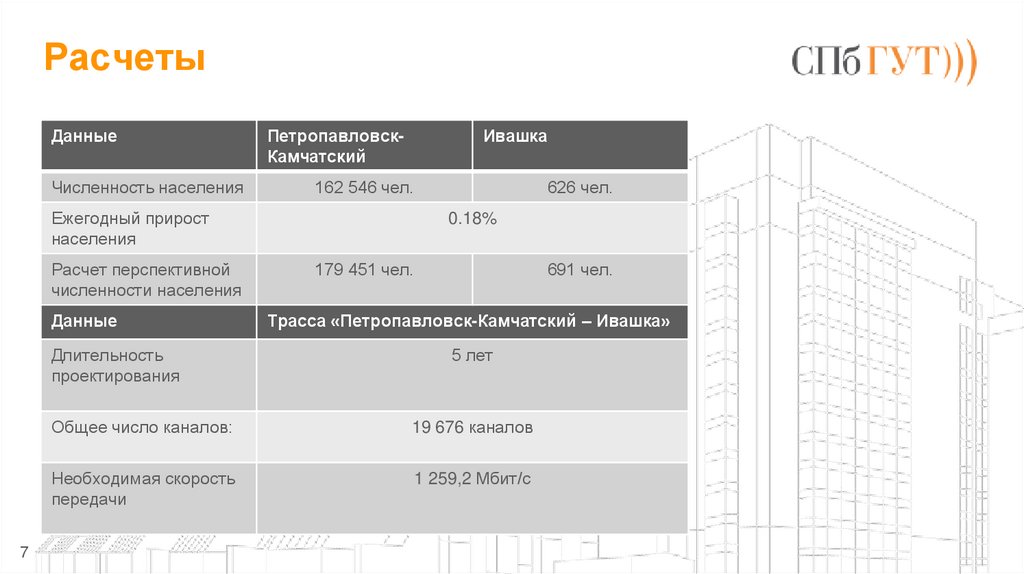

7. Расчеты

Данные
Численность населения
ПетропавловскКамчатский
Ивашка
162 546 чел.
Ежегодный прирост
населения
Расчет перспективной
численности населения
Данные
Длительность
проектирования
7
626 чел.
0.18%
179 451 чел.
691 чел.
Трасса «Петропавловск-Камчатский – Ивашка»
5 лет
Общее число каналов:
19 676 каналов
Необходимая скорость
передачи
1 259,2 Мбит/с

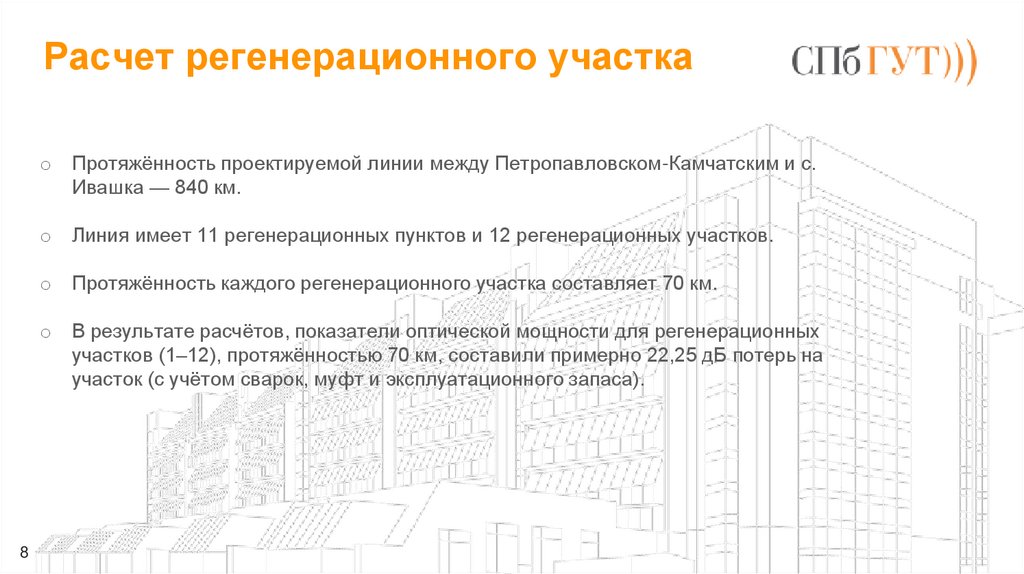

8. Расчет регенерационного участка

8
o
Протяжённость проектируемой линии между Петропавловском-Камчатским и с.
Ивашка — 840 км.
o
Линия имеет 11 регенерационных пунктов и 12 регенерационных участков.
o
Протяжённость каждого регенерационного участка составляет 70 км.
o
В результате расчётов, показатели оптической мощности для регенерационных
участков (1–12), протяжённостью 70 км, составили примерно 22,25 дБ потерь на
участок (с учётом сварок, муфт и эксплуатационного запаса).

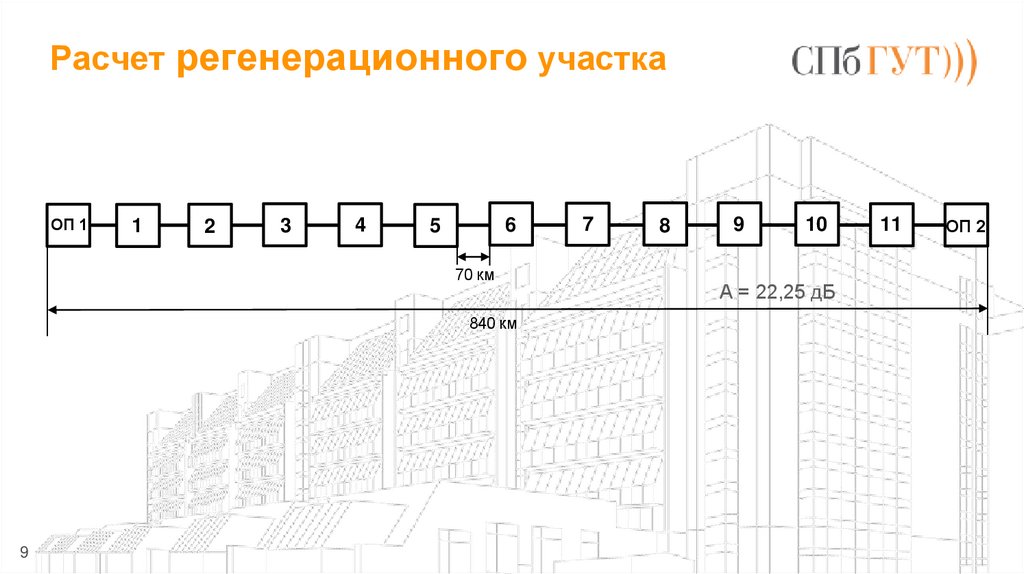

9. Расчет регенерационного участка

ОП 1
1
2
3
4
6
5
70 км
840 км
9
7
8
9
10
А = 22,25 дБ
11
ОП 2

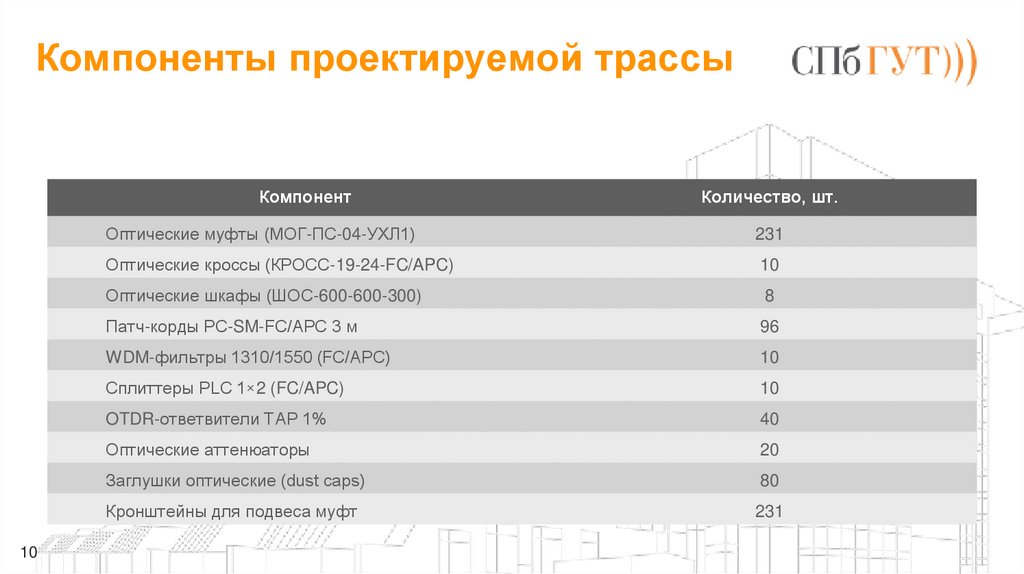

10. Компоненты проектируемой трассы

Компонент
10
Количество, шт.
Оптические муфты (МОГ-ПС-04-УХЛ1)
231
Оптические кроссы (КРОСС-19-24-FC/APC)
10
Оптические шкафы (ШОС-600-600-300)
8
Патч-корды PC-SM-FC/APC 3 м
96
WDM-фильтры 1310/1550 (FC/APC)
10
Сплиттеры PLC 1×2 (FC/APC)
10
OTDR-ответвители TAP 1%
40
Оптические аттенюаторы
20
Заглушки оптические (dust caps)
80
Кронштейны для подвеса муфт
231

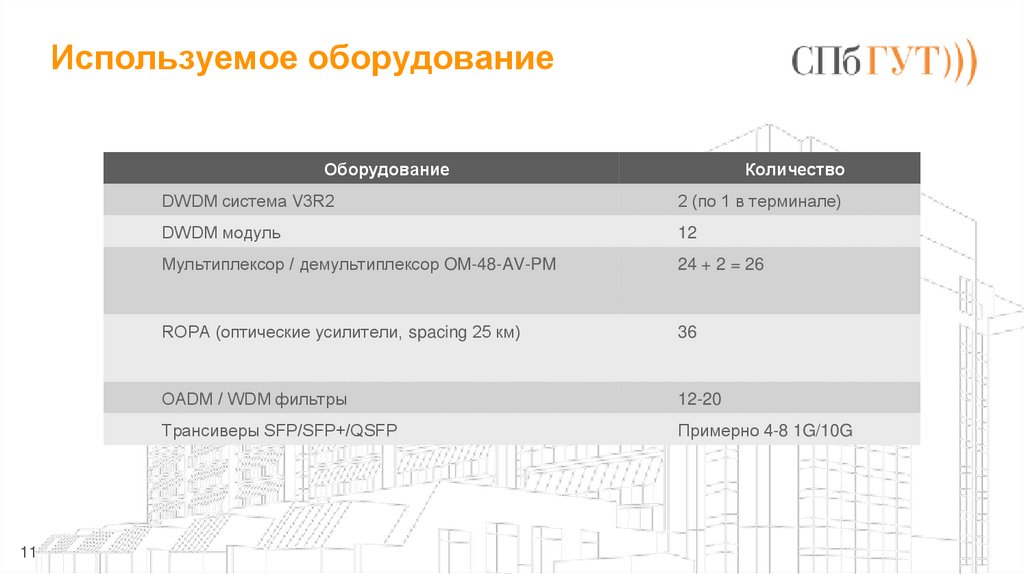

11. Используемое оборудование

Оборудование
11
Количество
DWDM система V3R2
2 (по 1 в терминале)
DWDM модуль
12
Мультиплексор / демультиплексор OM-48-AV-PM
24 + 2 = 26
ROPA (оптические усилители, spacing 25 км)
36
OADM / WDM фильтры
12-20
Трансиверы SFP/SFP+/QSFP
Примерно 4-8 1G/10G

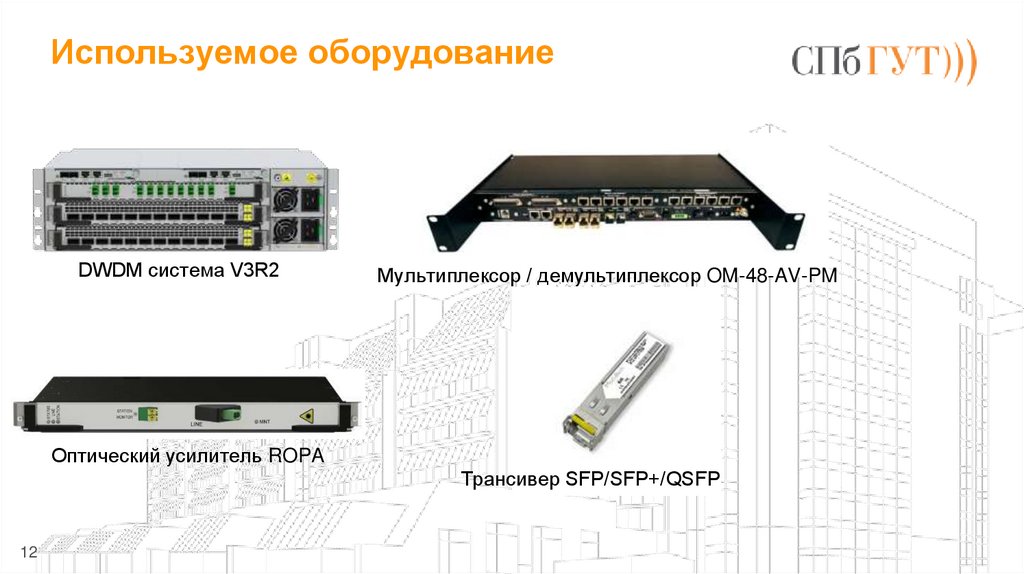

12. Используемое оборудование

DWDM система V3R2
Мультиплексор / демультиплексор OM-48-AV-PM
Оптический усилитель ROPA
Трансивер SFP/SFP+/QSFP
12

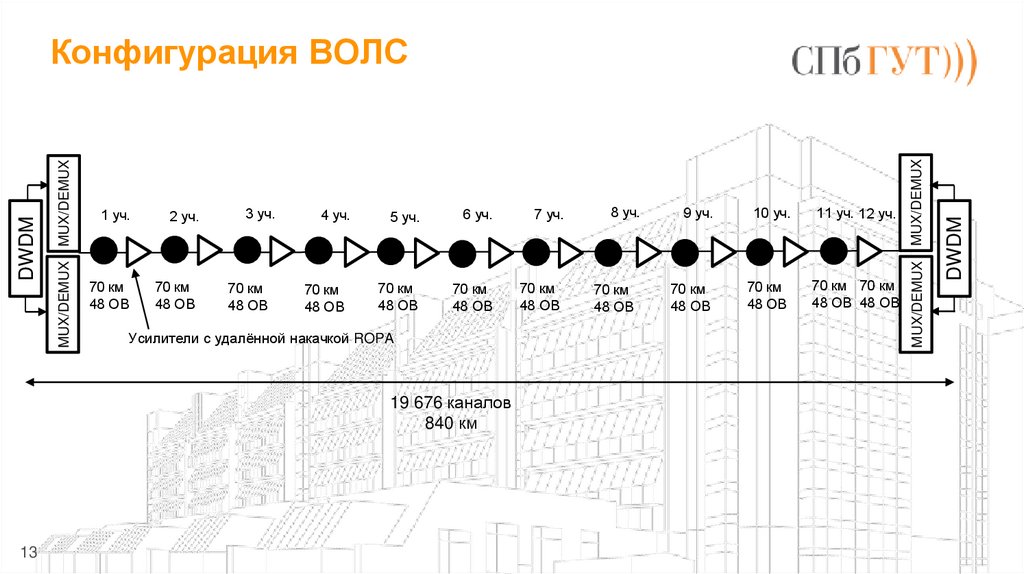

13. Конфигурация ВОЛС

3 уч.
4 уч.
5 уч.
6 уч.
7 уч.
8 уч.
9 уч.
10 уч.
11 уч. 12 уч.
70 км
48 ОВ
70 км
48 ОВ
70 км
48 ОВ
70 км
48 ОВ
70 км
48 ОВ
70 км
48 ОВ
70 км
48 ОВ
70 км
48 ОВ
70 км
48 ОВ
70 км
48 ОВ
70 км 70 км
48 ОВ 48 ОВ
Усилители с удалённой накачкой ROPA
19 676 каналов
840 км
13
DWDM
2 уч.
MUX/DEMUX
1 уч.
MUX/DEMUX
MUX/DEMUX
MUX/DEMUX
DWDM
Конфигурация ВОЛС

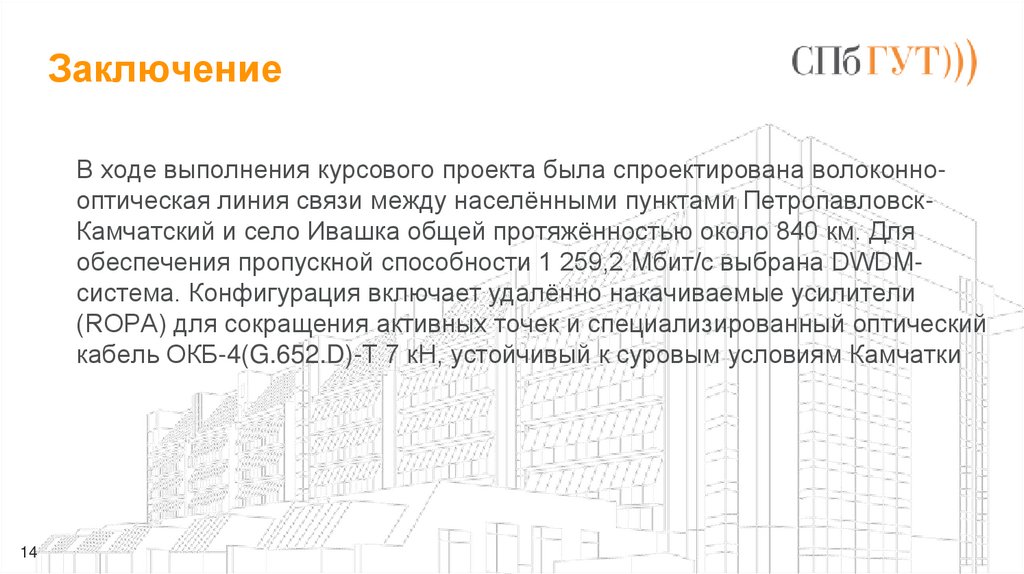

14. Заключение

В ходе выполнения курсового проекта была спроектирована волоконнооптическая линия связи между населёнными пунктами ПетропавловскКамчатский и село Ивашка общей протяжённостью около 840 км. Для
обеспечения пропускной способности 1 259,2 Мбит/с выбрана DWDMсистема. Конфигурация включает удалённо накачиваемые усилители
(ROPA) для сокращения активных точек и специализированный оптический
кабель ОКБ-4(G.652.D)-Т 7 кН, устойчивый к суровым условиям Камчатки
14
