Вентфасады (2)

1. Вентилируемые фасады

2.

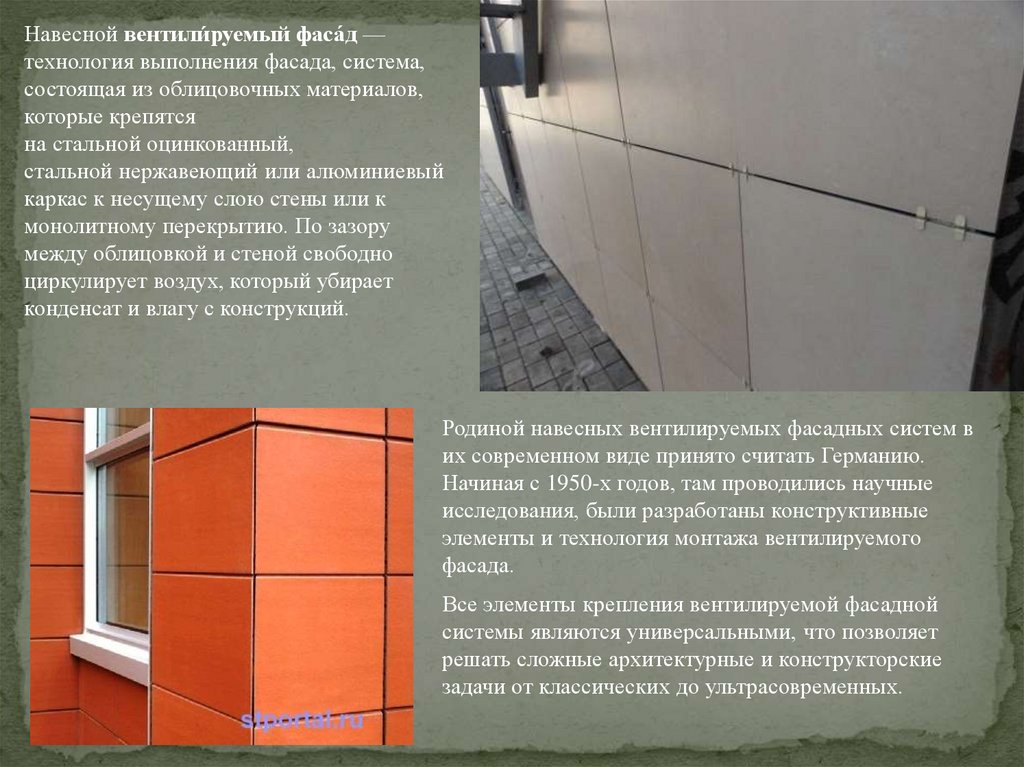

Навесной вентили́руемый фаса́д —
технология выполнения фасада, система,
состоящая из облицовочных материалов,
которые крепятся
на стальной оцинкованный,
стальной нержавеющий или алюминиевый
каркас к несущему слою стены или к
монолитному перекрытию. По зазору
между облицовкой и стеной свободно
циркулирует воздух, который убирает
конденсат и влагу с конструкций.
Родиной навесных вентилируемых фасадных систем в
их современном виде принято считать Германию.
Начиная с 1950-х годов, там проводились научные
исследования, были разработаны конструктивные
элементы и технология монтажа вентилируемого
фасада.
Все элементы крепления вентилируемой фасадной
системы являются универсальными, что позволяет
решать сложные архитектурные и конструкторские
задачи от классических до ультрасовременных.

3.

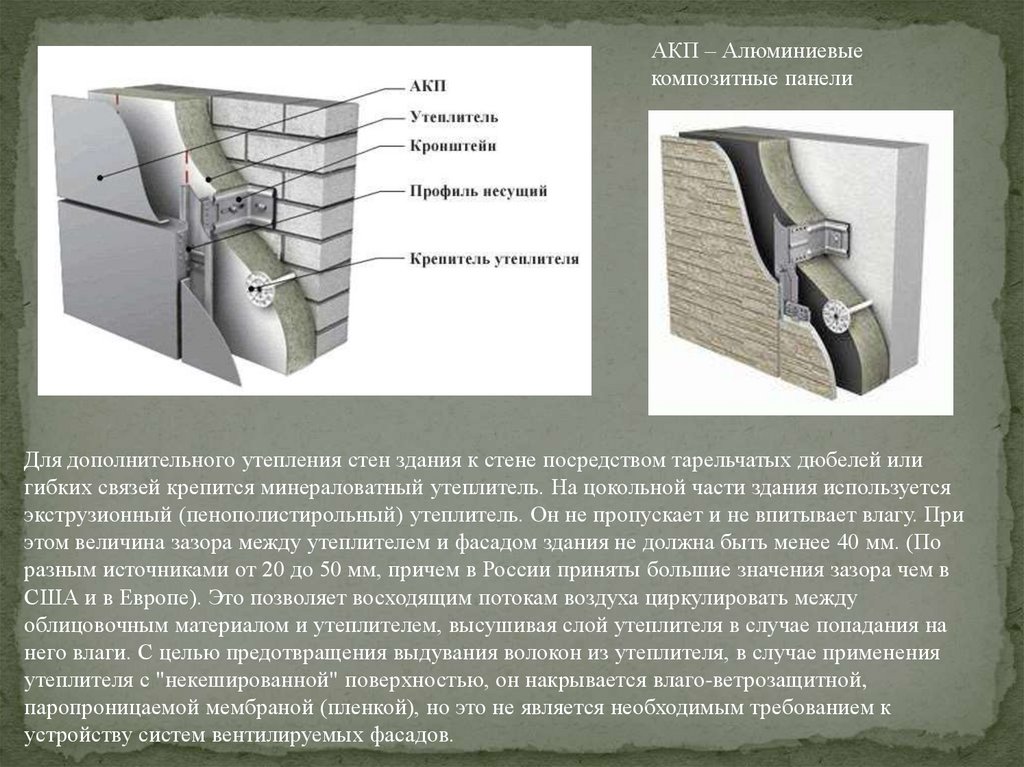

АКП – Алюминиевые
композитные панели
Для дополнительного утепления стен здания к стене посредством тарельчатых дюбелей или
гибких связей крепится минераловатный утеплитель. На цокольной части здания используется
экструзионный (пенополистирольный) утеплитель. Он не пропускает и не впитывает влагу. При
этом величина зазора между утеплителем и фасадом здания не должна быть менее 40 мм. (По
разным источниками от 20 до 50 мм, причем в России приняты большие значения зазора чем в
США и в Европе). Это позволяет восходящим потокам воздуха циркулировать между
облицовочным материалом и утеплителем, высушивая слой утеплителя в случае попадания на
него влаги. С целью предотвращения выдувания волокон из утеплителя, в случае применения
утеплителя с "некешированной" поверхностью, он накрывается влаго-ветрозащитной,
паропроницаемой мембраной (пленкой), но это не является необходимым требованием к
устройству систем вентилируемых фасадов.

4.

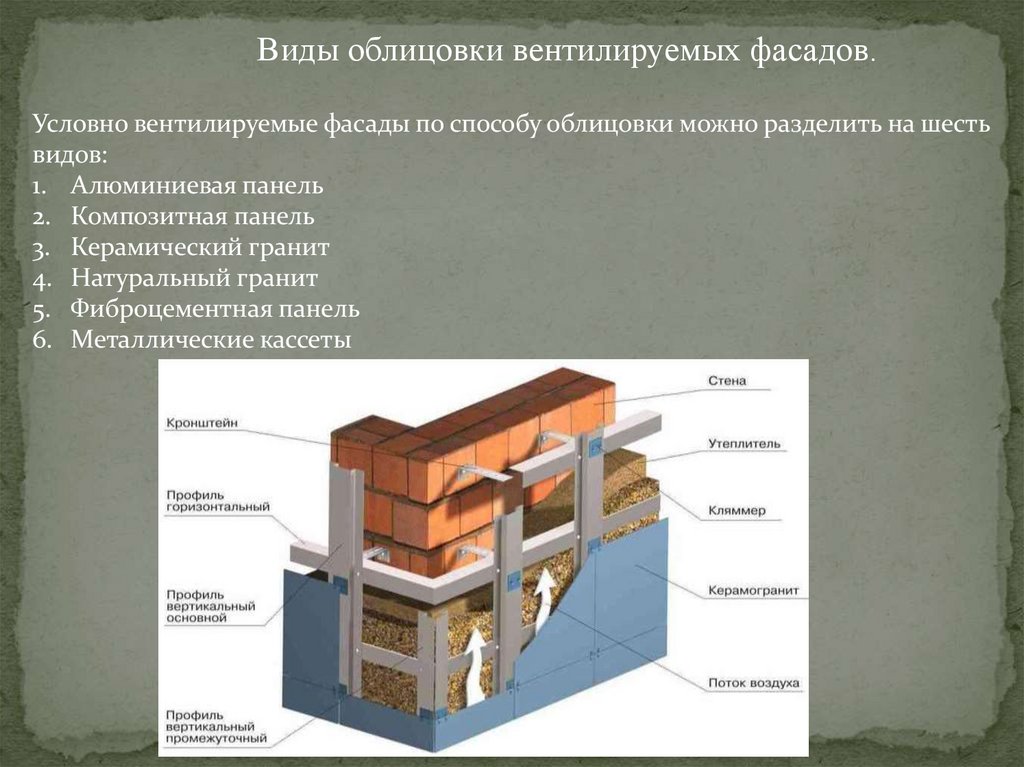

Виды облицовки вентилируемых фасадов.
Условно вентилируемые фасады по способу облицовки можно разделить на шесть
видов:
1. Алюминиевая панель
2. Композитная панель
3. Керамический гранит
4. Натуральный гранит
5. Фиброцементная панель
6. Металлические кассеты

5.

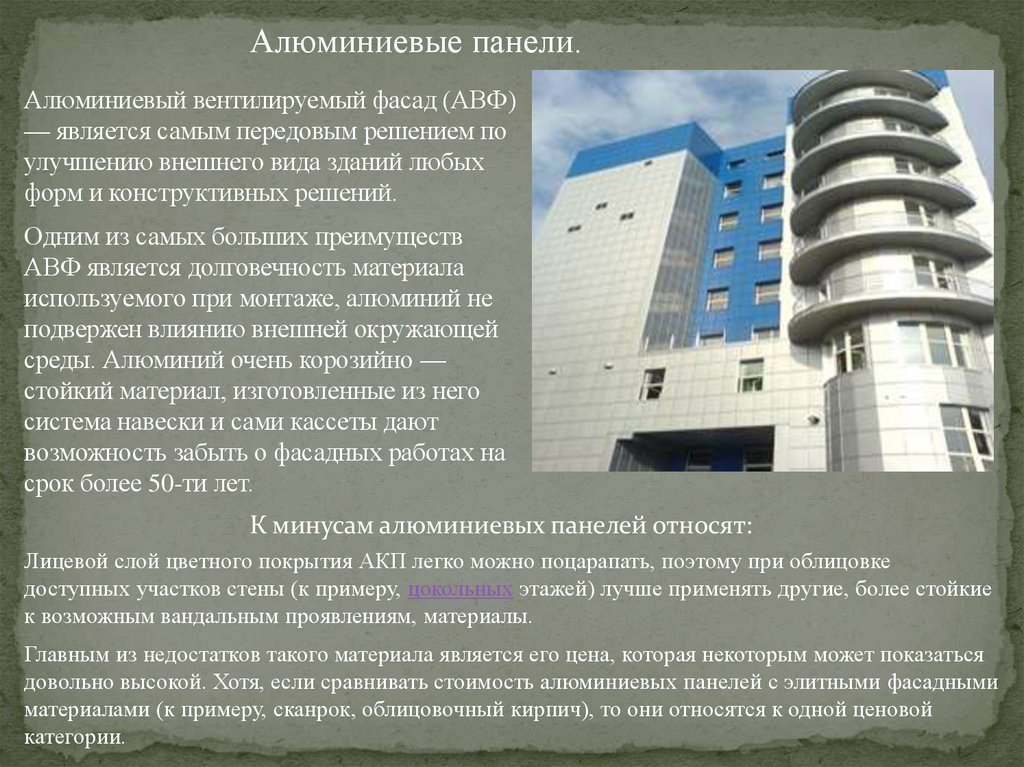

Алюминиевые панели.
Алюминиевый вентилируемый фасад (АВФ)
— является самым передовым решением по
улучшению внешнего вида зданий любых
форм и конструктивных решений.
Одним из самых больших преимуществ
АВФ является долговечность материала
используемого при монтаже, алюминий не
подвержен влиянию внешней окружающей
среды. Алюминий очень корозийно —
стойкий материал, изготовленные из него
система навески и сами кассеты дают
возможность забыть о фасадных работах на
срок более 50-ти лет.
К минусам алюминиевых панелей относят:
Лицевой слой цветного покрытия АКП легко можно поцарапать, поэтому при облицовке
доступных участков стены (к примеру, цокольных этажей) лучше применять другие, более стойкие
к возможным вандальным проявлениям, материалы.
Главным из недостатков такого материала является его цена, которая некоторым может показаться
довольно высокой. Хотя, если сравнивать стоимость алюминиевых панелей с элитными фасадными
материалами (к примеру, сканрок, облицовочный кирпич), то они относятся к одной ценовой
категории.

6.

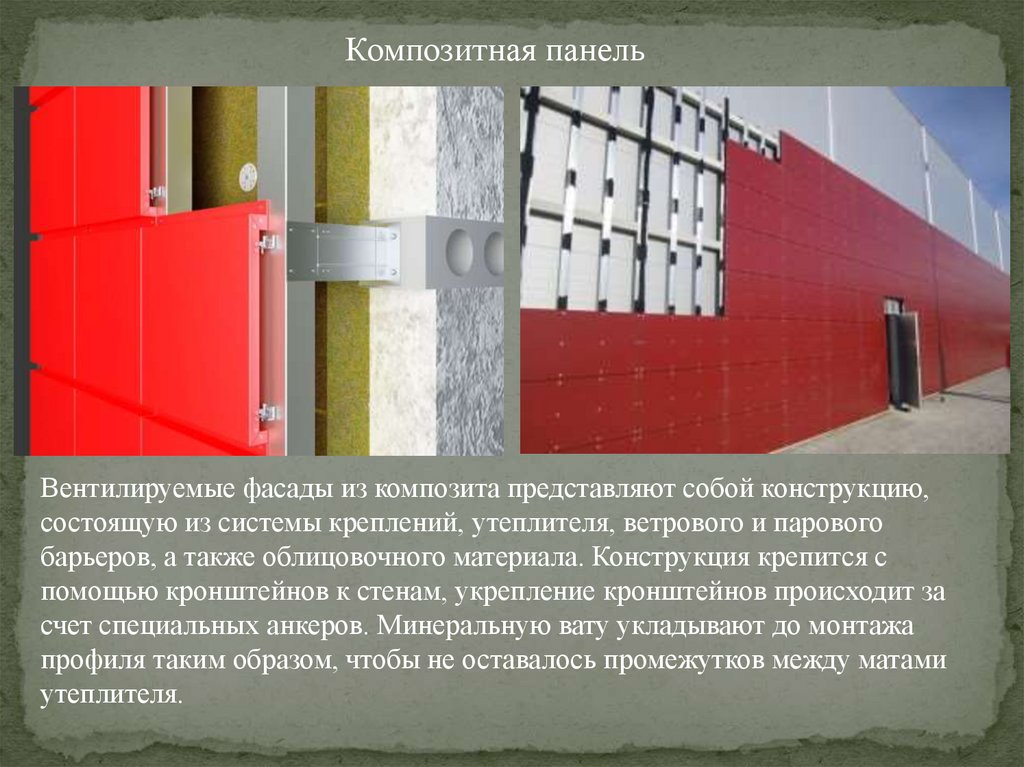

Композитная панель
Вентилируемые фасады из композита представляют собой конструкцию,
состоящую из системы креплений, утеплителя, ветрового и парового
барьеров, а также облицовочного материала. Конструкция крепится с
помощью кронштейнов к стенам, укрепление кронштейнов происходит за
счет специальных анкеров. Минеральную вату укладывают до монтажа
профиля таким образом, чтобы не оставалось промежутков между матами
утеплителя.

7.

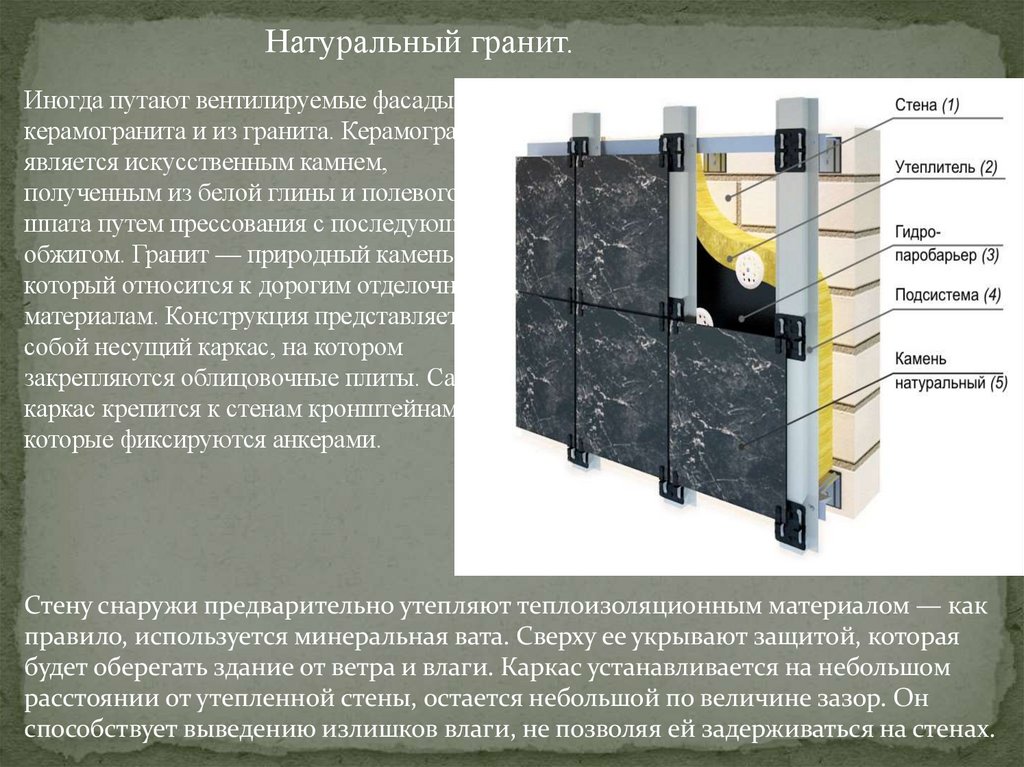

Натуральный гранит.
Иногда путают вентилируемые фасады из
керамогранита и из гранита. Керамогранит
является искусственным камнем,
полученным из белой глины и полевого
шпата путем прессования с последующим
обжигом. Гранит — природный камень,
который относится к дорогим отделочным
материалам. Конструкция представляет
собой несущий каркас, на котором
закрепляются облицовочные плиты. Сам
каркас крепится к стенам кронштейнами,
которые фиксируются анкерами.
Стену снаружи предварительно утепляют теплоизоляционным материалом — как
правило, используется минеральная вата. Сверху ее укрывают защитой, которая
будет оберегать здание от ветра и влаги. Каркас устанавливается на небольшом
расстоянии от утепленной стены, остается небольшой по величине зазор. Он
способствует выведению излишков влаги, не позволяя ей задерживаться на стенах.

8.

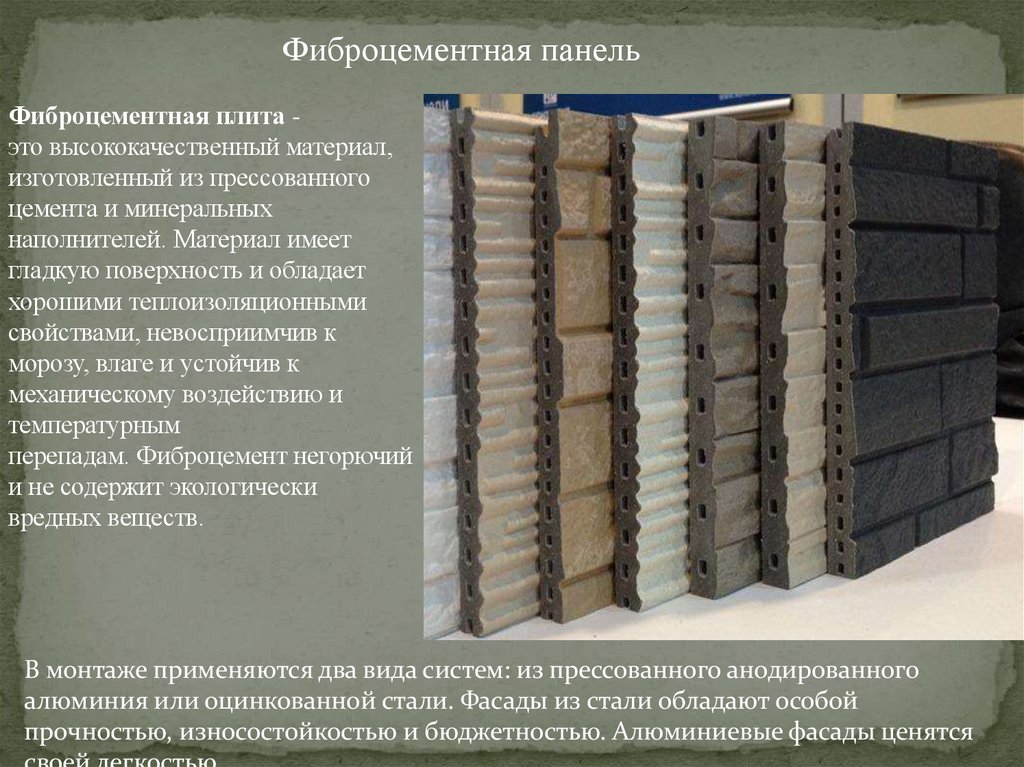

Фиброцементная панель
Фиброцементная плита это высококачественный материал,
изготовленный из прессованного
цемента и минеральных
наполнителей. Материал имеет
гладкую поверхность и обладает
хорошими теплоизоляционными
свойствами, невосприимчив к
морозу, влаге и устойчив к
механическому воздействию и
температурным
перепадам. Фиброцемент негорючий
и не содержит экологически
вредных веществ.
В монтаже применяются два вида систем: из прессованного анодированного
алюминия или оцинкованной стали. Фасады из стали обладают особой
прочностью, износостойкостью и бюджетностью. Алюминиевые фасады ценятся

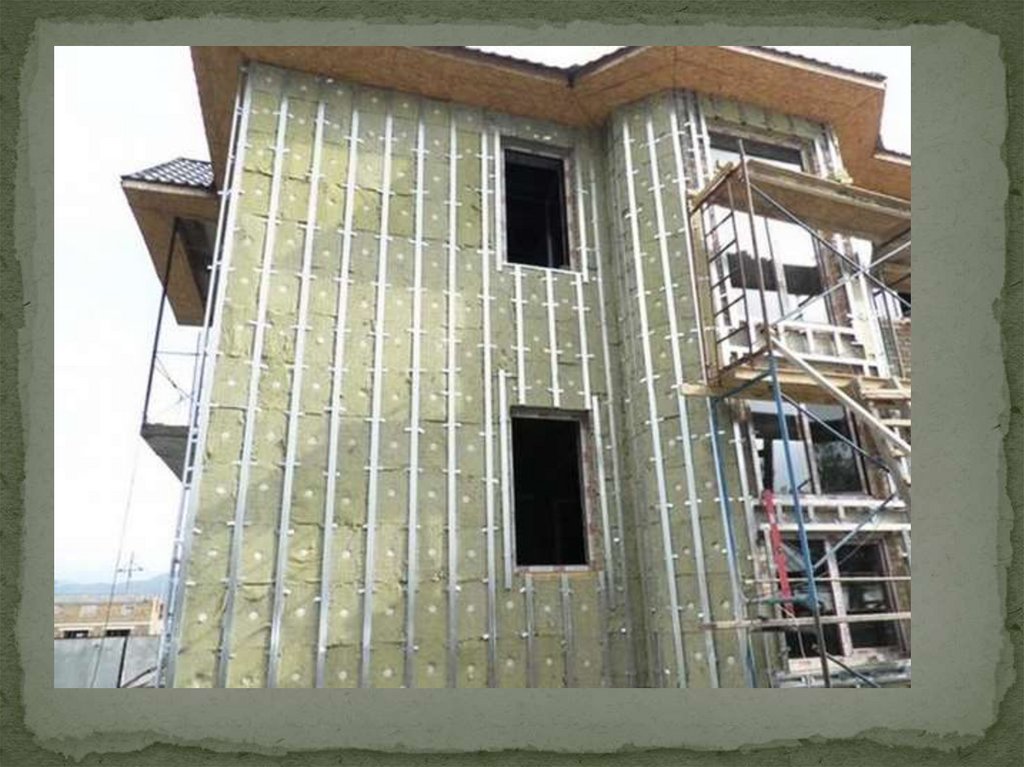

9.

10.

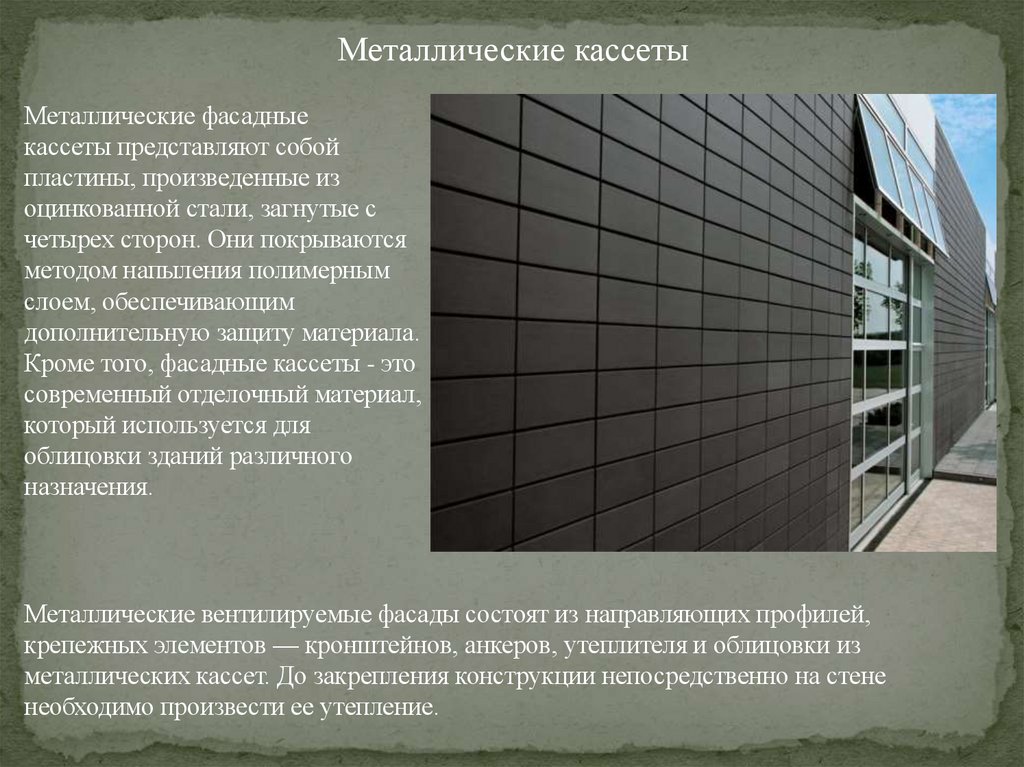

Металлические кассеты
Металлические фасадные
кассеты представляют собой
пластины, произведенные из
оцинкованной стали, загнутые с
четырех сторон. Они покрываются
методом напыления полимерным
слоем, обеспечивающим
дополнительную защиту материала.
Кроме того, фасадные кассеты - это
современный отделочный материал,
который используется для
облицовки зданий различного
назначения.
Металлические вентилируемые фасады состоят из направляющих профилей,
крепежных элементов — кронштейнов, анкеров, утеплителя и облицовки из
металлических кассет. До закрепления конструкции непосредственно на стене
необходимо произвести ее утепление.

11.

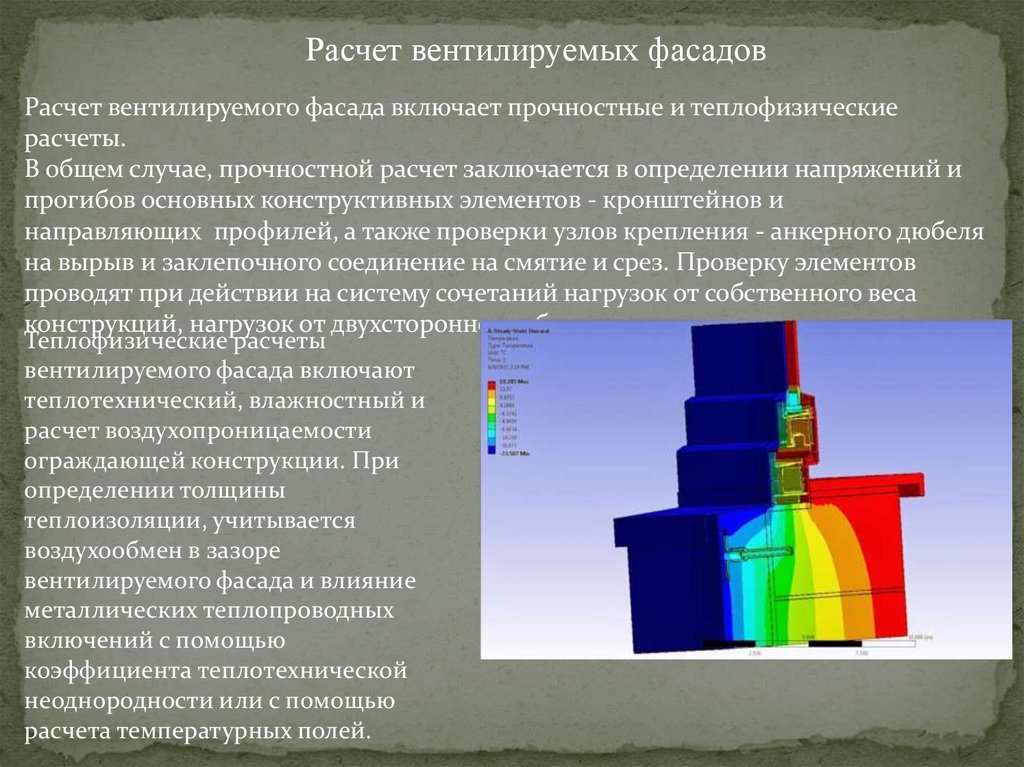

Расчет вентилируемых фасадов
Расчет вентилируемого фасада включает прочностные и теплофизические
расчеты.
В общем случае, прочностной расчет заключается в определении напряжений и
прогибов основных конструктивных элементов - кронштейнов и
направляющих профилей, а также проверки узлов крепления - анкерного дюбеля
на вырыв и заклепочного соединение на смятие и срез. Проверку элементов
проводят при действии на систему сочетаний нагрузок от собственного веса
конструкций, нагрузок от двухстороннего обледенения и ветровую нагрузку.
Теплофизические расчеты
вентилируемого фасада включают
теплотехнический, влажностный и
расчет воздухопроницаемости
ограждающей конструкции. При
определении толщины
теплоизоляции, учитывается
воздухообмен в зазоре
вентилируемого фасада и влияние
металлических теплопроводных
включений с помощью
коэффициента теплотехнической
неоднородности или с помощью
расчета температурных полей.

12.

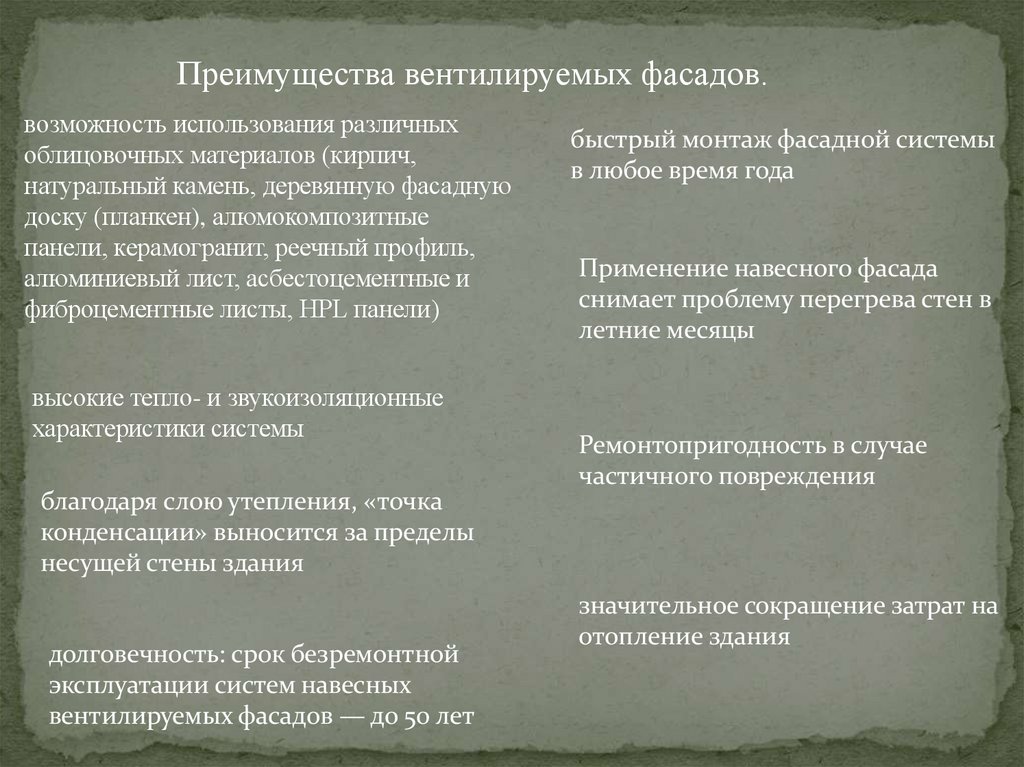

Преимущества вентилируемых фасадов.
возможность использования различных
облицовочных материалов (кирпич,
натуральный камень, деревянную фасадную
доску (планкен), алюмокомпозитные
панели, керамогранит, реечный профиль,
алюминиевый лист, асбестоцементные и
фиброцементные листы, HPL панели)
высокие тепло- и звукоизоляционные
характеристики системы
благодаря слою утепления, «точка
конденсации» выносится за пределы
несущей стены здания
долговечность: срок безремонтной
эксплуатации систем навесных
вентилируемых фасадов — до 50 лет
быстрый монтаж фасадной системы
в любое время года
Применение навесного фасада
снимает проблему перегрева стен в
летние месяцы
Ремонтопригодность в случае
частичного повреждения
значительное сокращение затрат на
отопление здания

13.

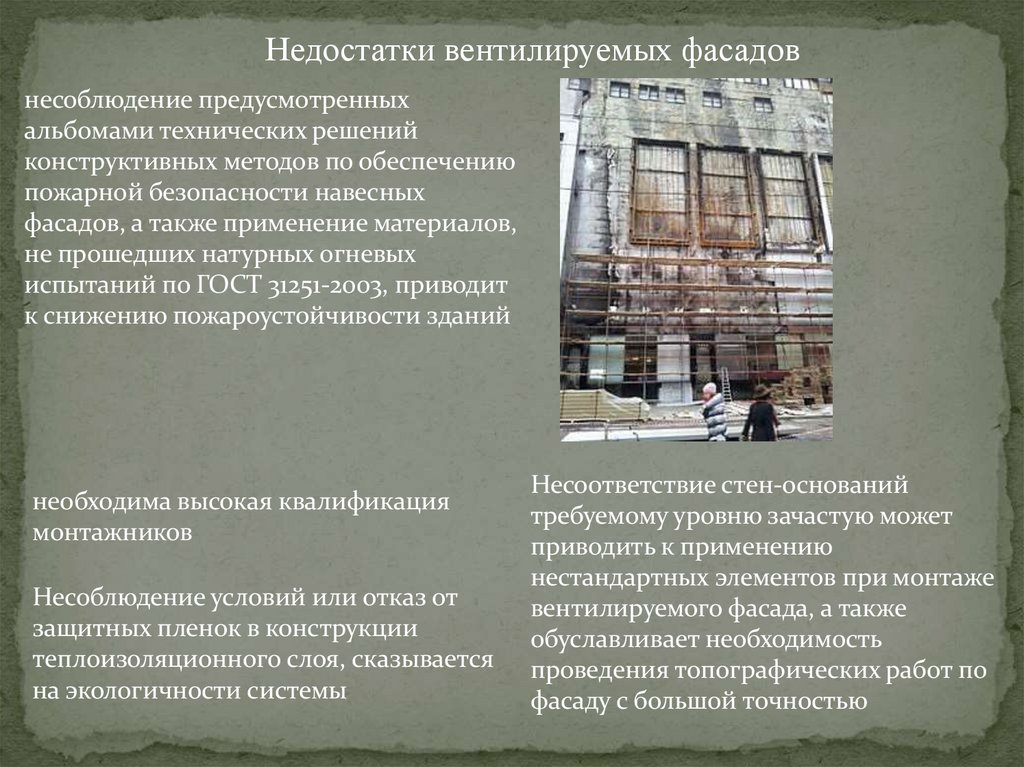

Недостатки вентилируемых фасадов
несоблюдение предусмотренных
альбомами технических решений
конструктивных методов по обеспечению
пожарной безопасности навесных
фасадов, а также применение материалов,
не прошедших натурных огневых
испытаний по ГОСТ 31251-2003, приводит
к снижению пожароустойчивости зданий
необходима высокая квалификация
монтажников
Несоблюдение условий или отказ от
защитных пленок в конструкции
теплоизоляционного слоя, сказывается
на экологичности системы
Несоответствие стен-оснований
требуемому уровню зачастую может
приводить к применению
нестандартных элементов при монтаже
вентилируемого фасада, а также
обуславливает необходимость
проведения топографических работ по
фасаду с большой точностью
