1. на тему «Разработка и обоснование технологии очистки сточных вод и обработки осадков города, расположенного в …………..области»

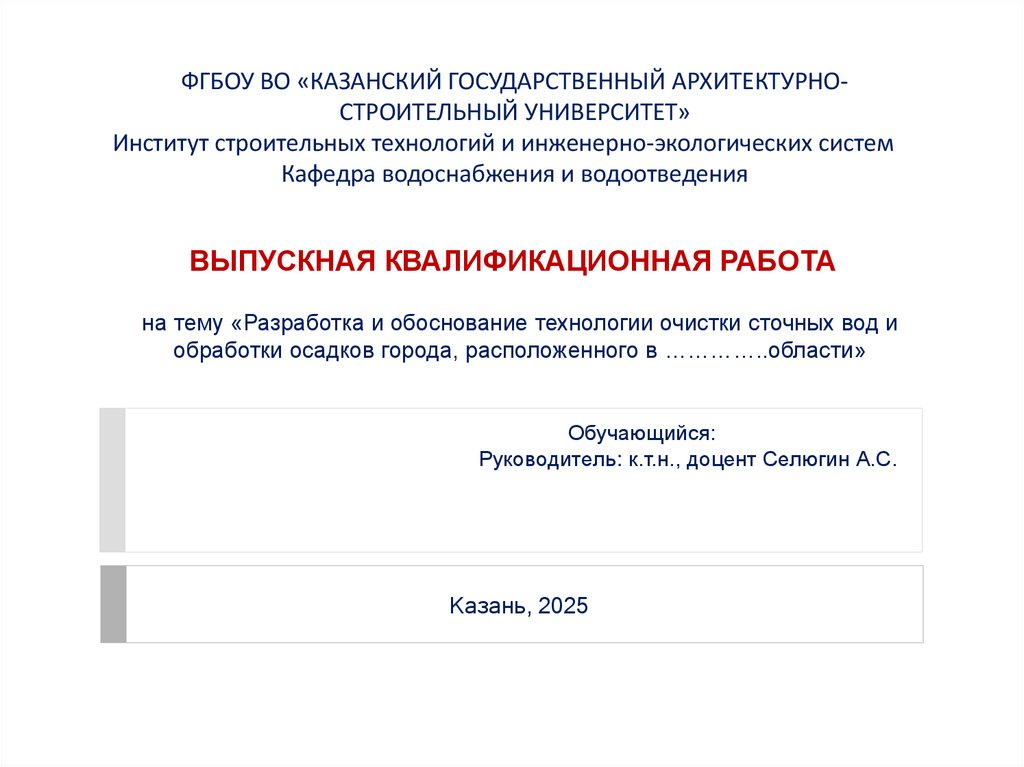

ФГБОУ ВО «КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНОСТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт строительных технологий и инженерно-экологических систем
Кафедра водоснабжения и водоотведения
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
на тему «Разработка и обоснование технологии очистки сточных вод и
обработки осадков города, расположенного в …………..области»
Обучающийся:
Руководитель: к.т.н., доцент Селюгин А.С.
Казань, 2025

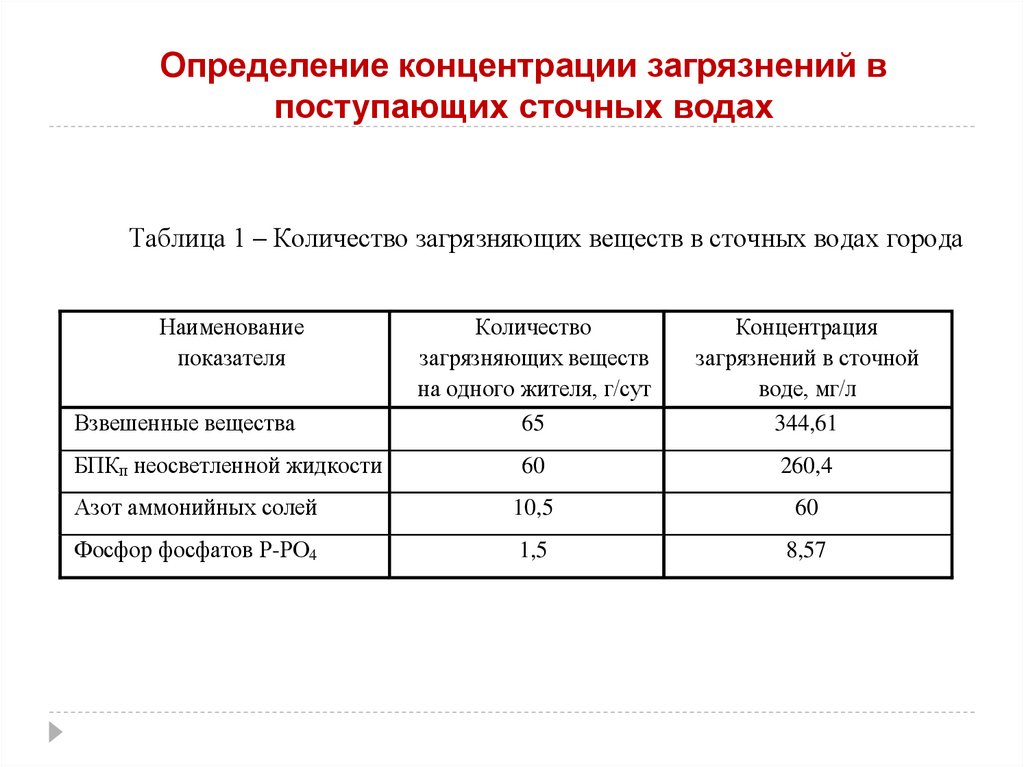

2. Определение концентрации загрязнений в поступающих сточных водах

Таблица 1 – Количество загрязняющих веществ в сточных водах города
Количество
загрязняющих веществ
на одного жителя, г/сут
65
Концентрация
загрязнений в сточной
воде, мг/л
344,61
БПКп неосветленной жидкости
60
260,4
Азот аммонийных солей
10,5
60
Фосфор фосфатов Р-РО4
1,5
8,57
Наименование
показателя
Взвешенные вещества

3. Выбор и обоснование технологии очистки сточных вод и обработки осадков

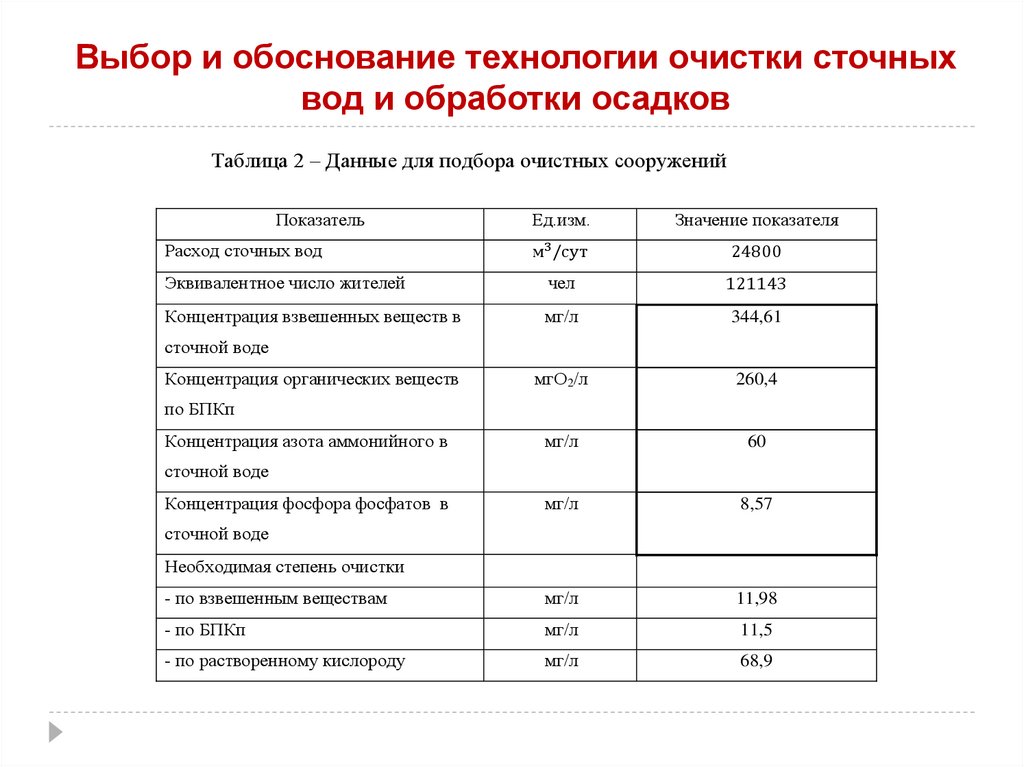

Таблица 2 – Данные для подбора очистных сооружений
Показатель
Ед.изм.
Значение показателя
м3 /сут
24800
Эквивалентное число жителей
чел
121143
Концентрация взвешенных веществ в
мг/л
344,61
мгО2/л
260,4
мг/л
60
мг/л
8,57
- по взвешенным веществам
мг/л
11,98
- по БПКп
мг/л
11,5
- по растворенному кислороду
мг/л
68,9
Расход сточных вод
сточной воде
Концентрация органических веществ
по БПКп
Концентрация азота аммонийного в
сточной воде
Концентрация фосфора фосфатов в
сточной воде
Необходимая степень очистки

4.

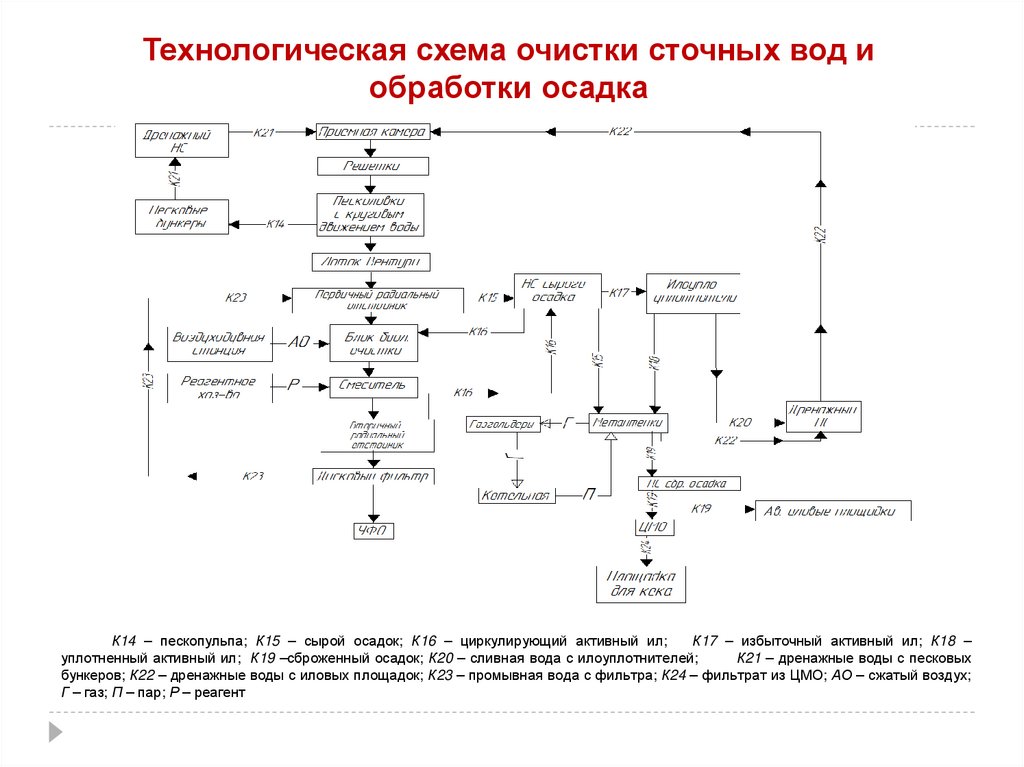

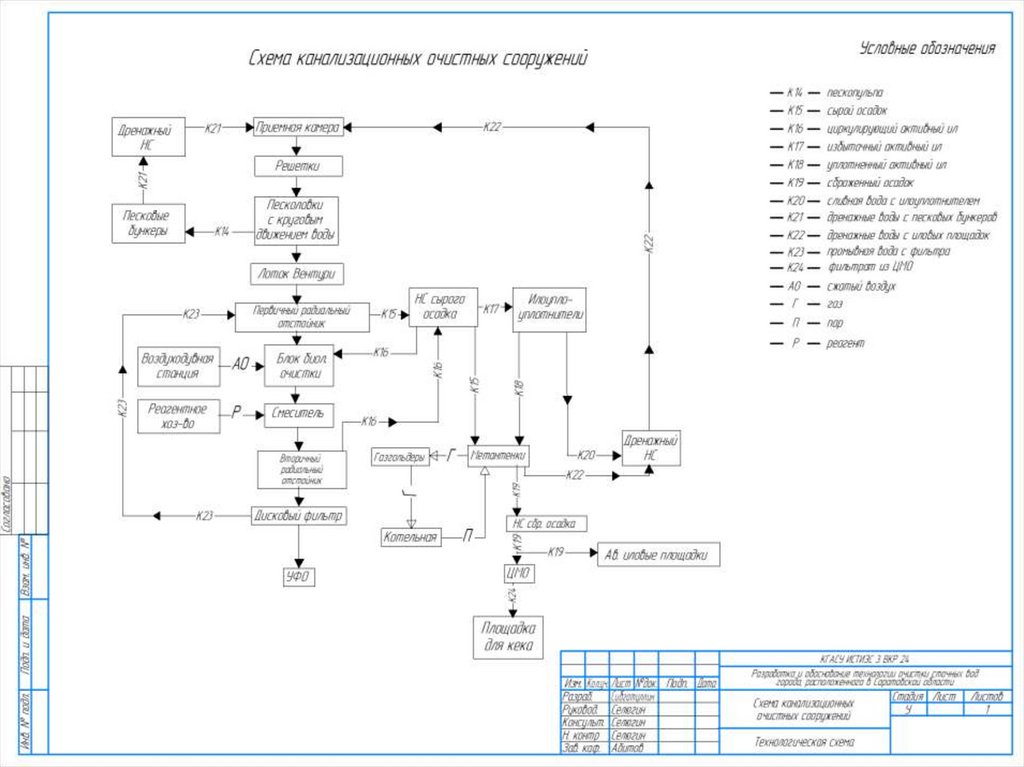

5. Технологическая схема очистки сточных вод и обработки осадка

К14 – пескопульпа; К15 – сырой осадок; К16 – циркулирующий активный ил;
К17 – избыточный активный ил; К18 –
уплотненный активный ил; К19 –сброженный осадок; К20 – сливная вода с илоуплотнителей;
К21 – дренажные воды с песковых
бункеров; К22 – дренажные воды с иловых площадок; К23 – промывная вода с фильтра; К24 – фильтрат из ЦМО; АО – сжатый воздух;
Г – газ; П – пар; Р – реагент

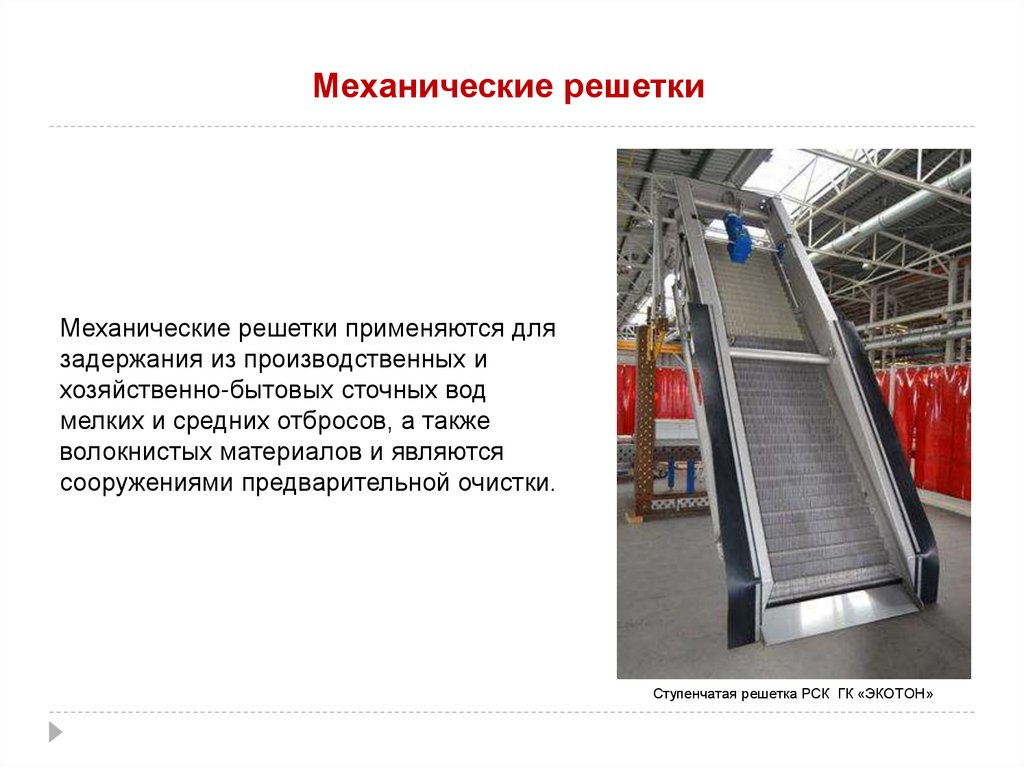

6. Механические решетки

Механические решетки применяются для
задержания из производственных и
хозяйственно-бытовых сточных вод
мелких и средних отбросов, а также
волокнистых материалов и являются
сооружениями предварительной очистки.
Ступенчатая решетка РСК ГК «ЭКОТОН»

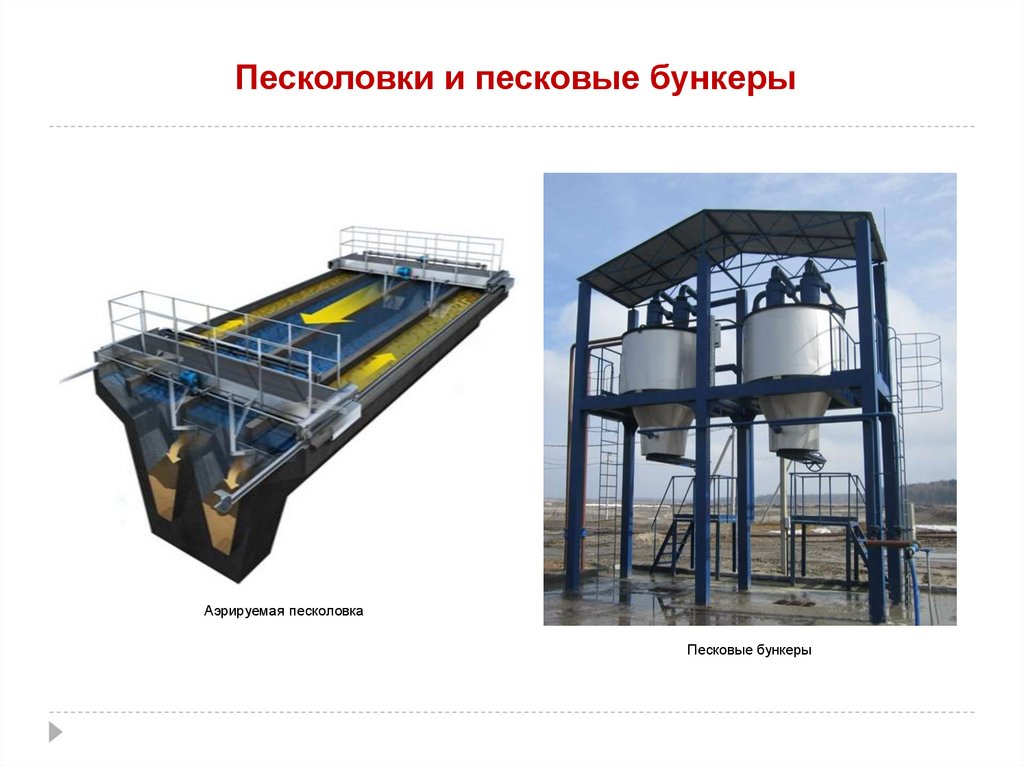

7. Песколовки и песковые бункеры

Аэрируемая песколовка
Песковые бункеры

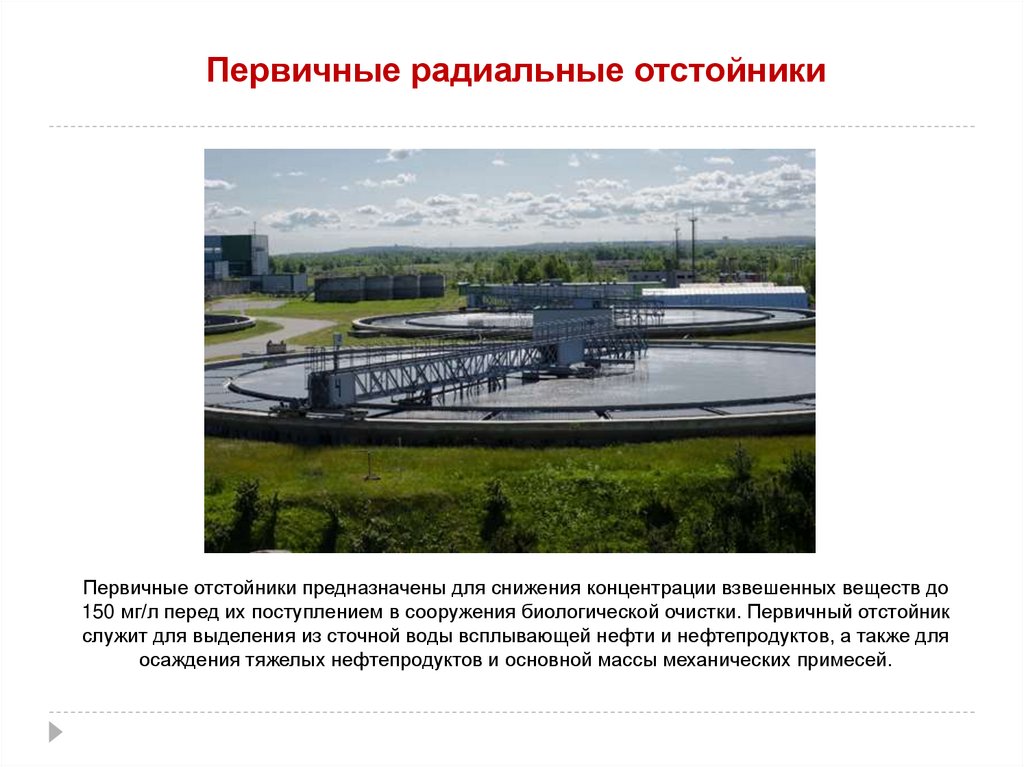

8. Первичные радиальные отстойники

Первичные отстойники предназначены для снижения концентрации взвешенных веществ до
150 мг/л перед их поступлением в сооружения биологической очистки. Первичный отстойник
служит для выделения из сточной воды всплывающей нефти и нефтепродуктов, а также для
осаждения тяжелых нефтепродуктов и основной массы механических примесей.

9. Блок биологической очистки

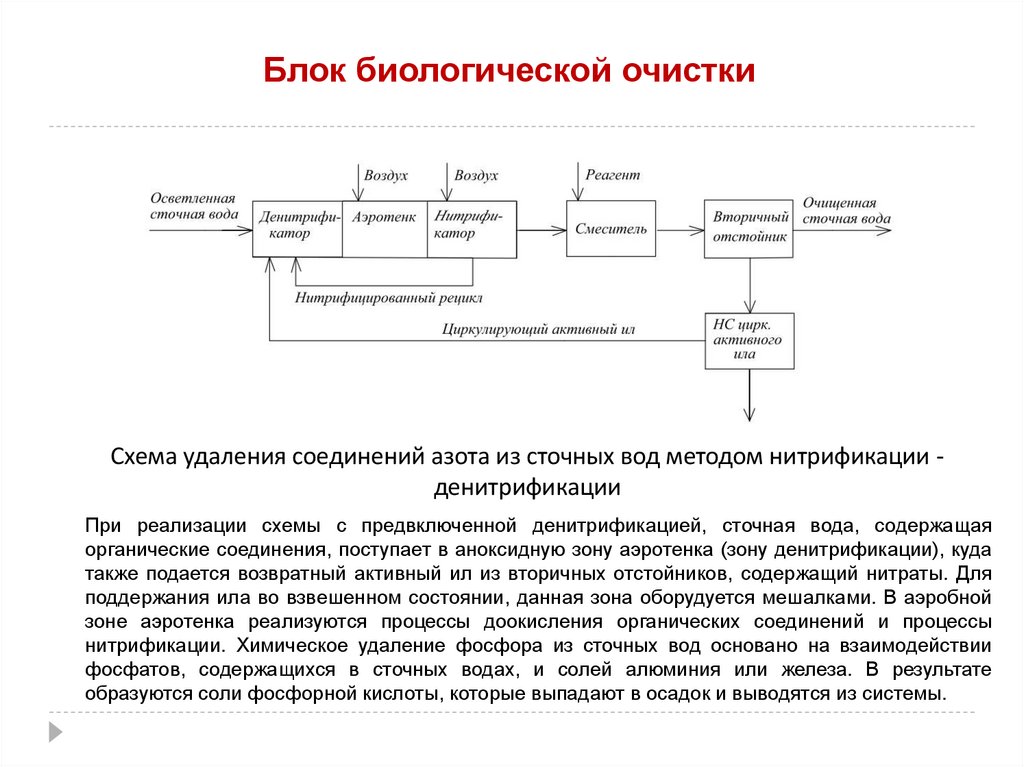

Схема удаления соединений азота из сточных вод методом нитрификации денитрификации
При реализации схемы с предвключенной денитрификацией, сточная вода, содержащая
органические соединения, поступает в аноксидную зону аэротенка (зону денитрификации), куда
также подается возвратный активный ил из вторичных отстойников, содержащий нитраты. Для
поддержания ила во взвешенном состоянии, данная зона оборудуется мешалками. В аэробной
зоне аэротенка реализуются процессы доокисления органических соединений и процессы
нитрификации. Химическое удаление фосфора из сточных вод основано на взаимодействии
фосфатов, содержащихся в сточных водах, и солей алюминия или железа. В результате
образуются соли фосфорной кислоты, которые выпадают в осадок и выводятся из системы.

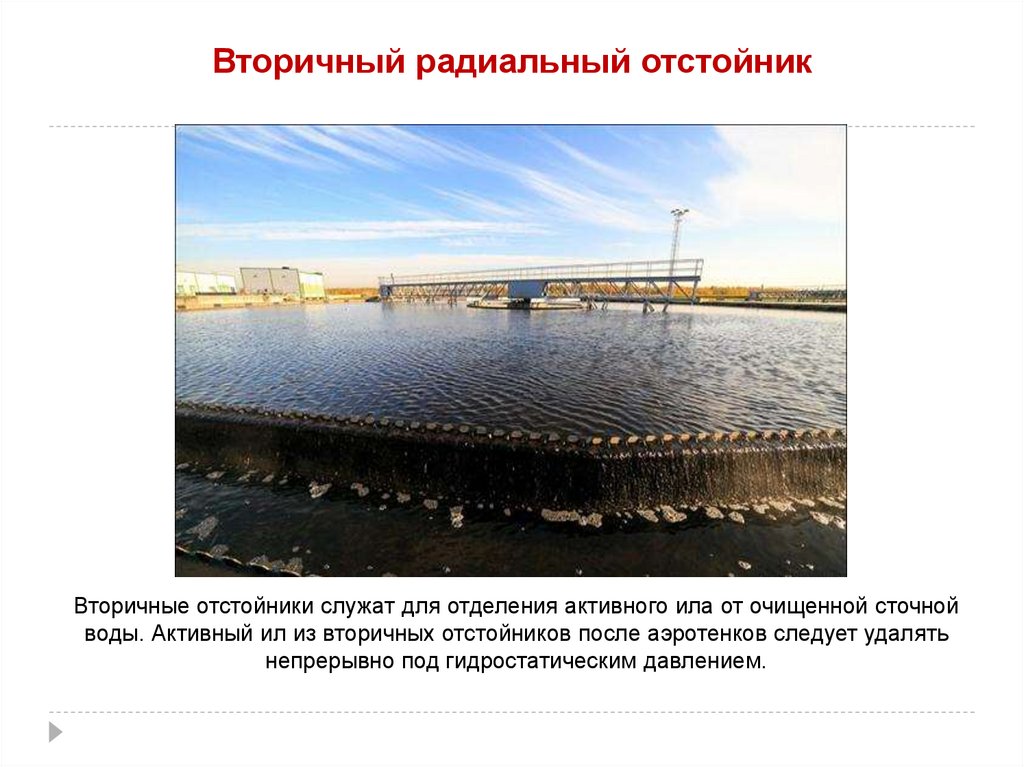

10. Вторичный радиальный отстойник

Вторичные отстойники служат для отделения активного ила от очищенной сточной
воды. Активный ил из вторичных отстойников после аэротенков следует удалять
непрерывно под гидростатическим давлением.

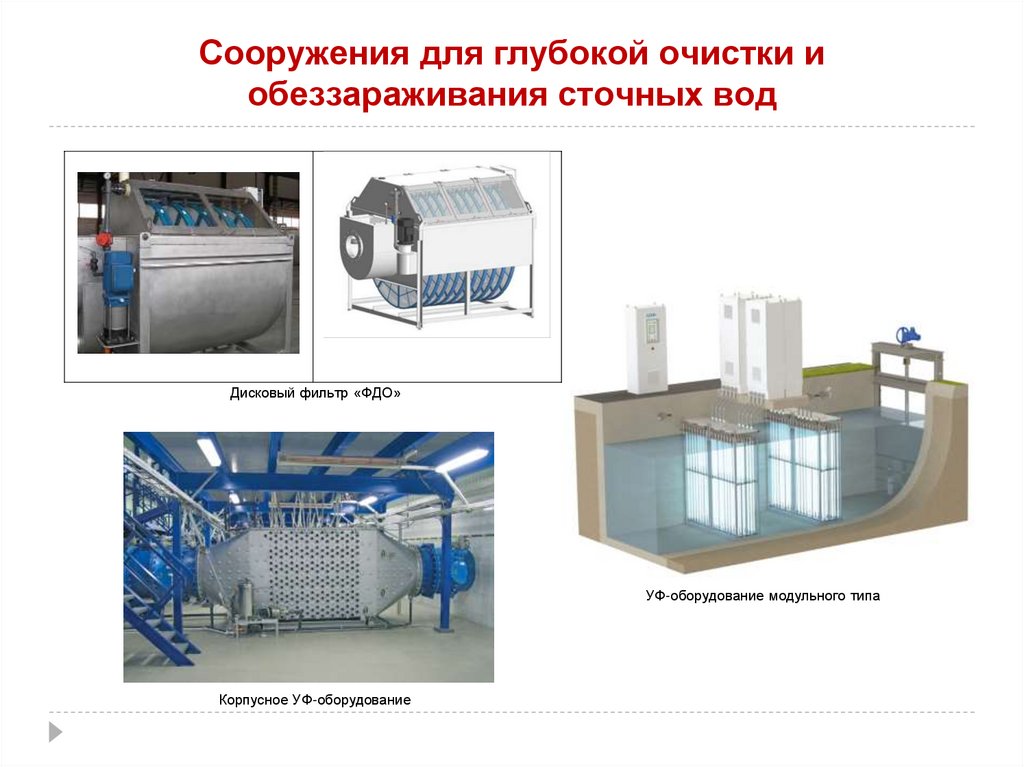

11. Сооружения для глубокой очистки и обеззараживания сточных вод

Дисковый фильтр «ФДО»
УФ-оборудование модульного типа
Корпусное УФ-оборудование

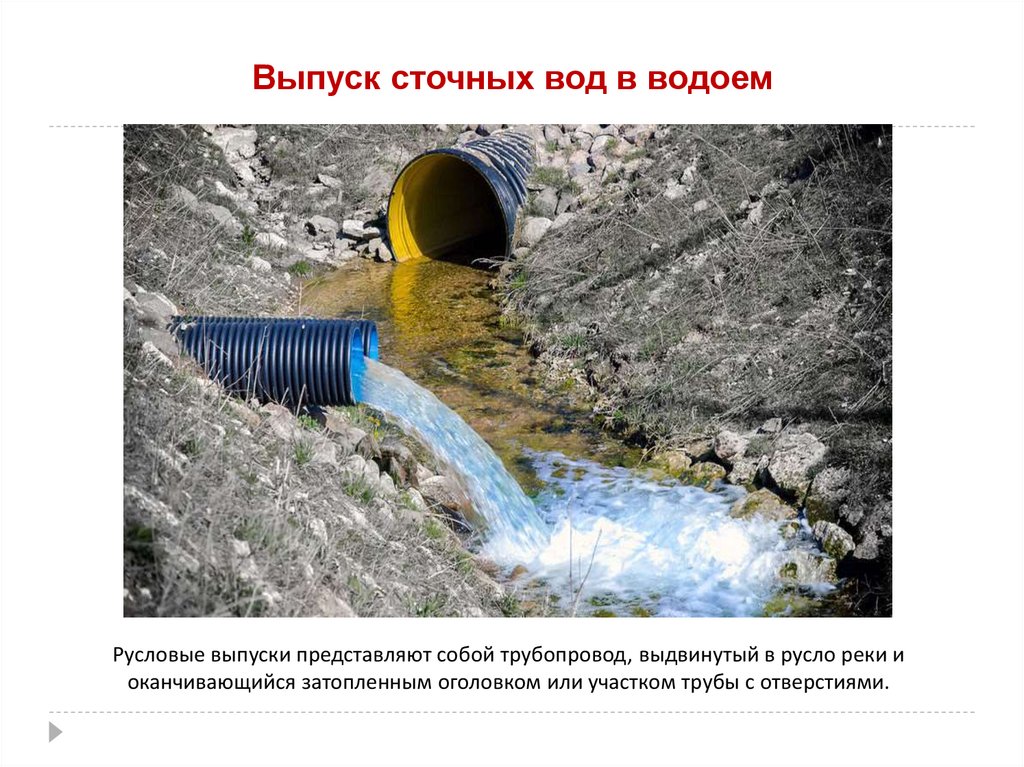

12. Выпуск сточных вод в водоем

Русловые выпуски представляют собой трубопровод, выдвинутый в русло реки и
оканчивающийся затопленным оголовком или участком трубы с отверстиями.

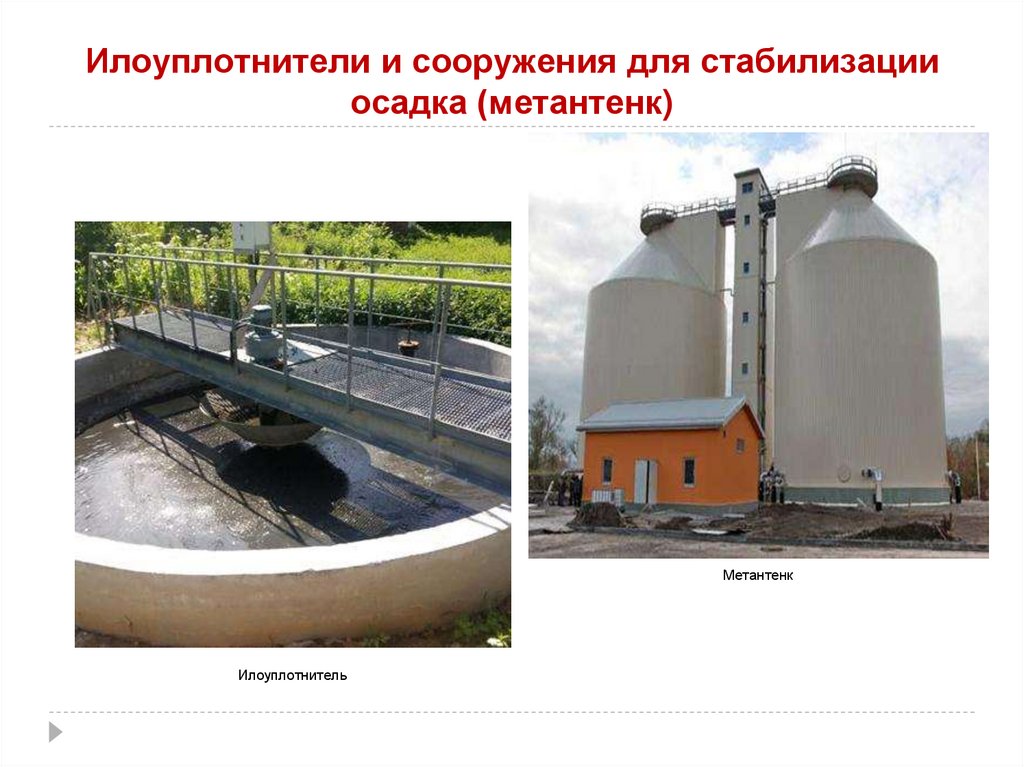

13. Илоуплотнители и сооружения для стабилизации осадка (метантенк)

Метантенк
Илоуплотнитель

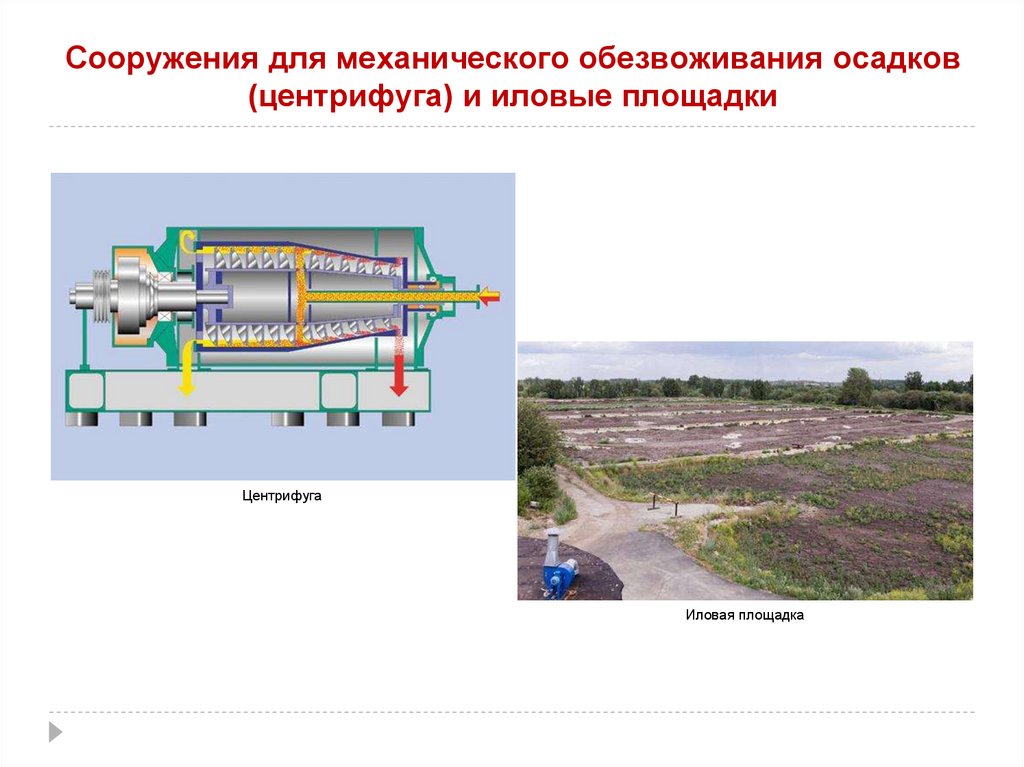

14. Сооружения для механического обезвоживания осадков (центрифуга) и иловые площадки

Центрифуга
Иловая площадка
