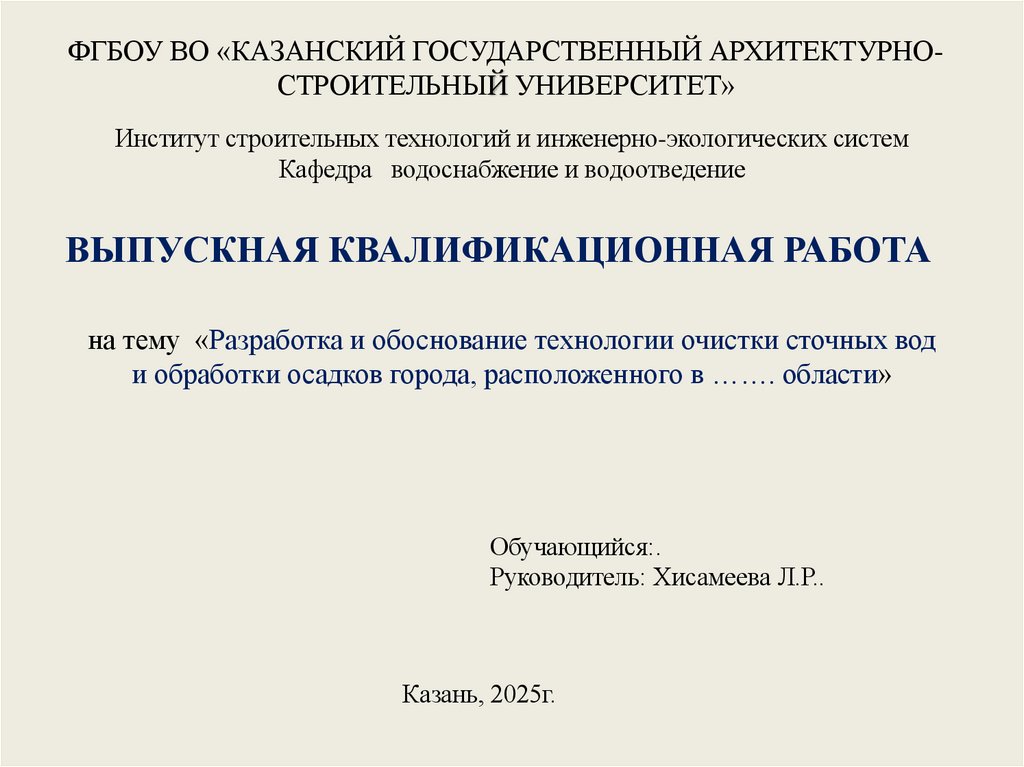

1. ФГБОУ ВО «КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»

ФГБОУ ВО «КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНОСТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт строительных технологий и инженерно-экологических систем
Кафедра водоснабжение и водоотведение
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
на тему «Разработка и обоснование технологии очистки сточных вод
и обработки осадков города, расположенного в ……. области»
Обучающийся:.
Руководитель: Хисамеева Л.Р..
Казань, 2025г.

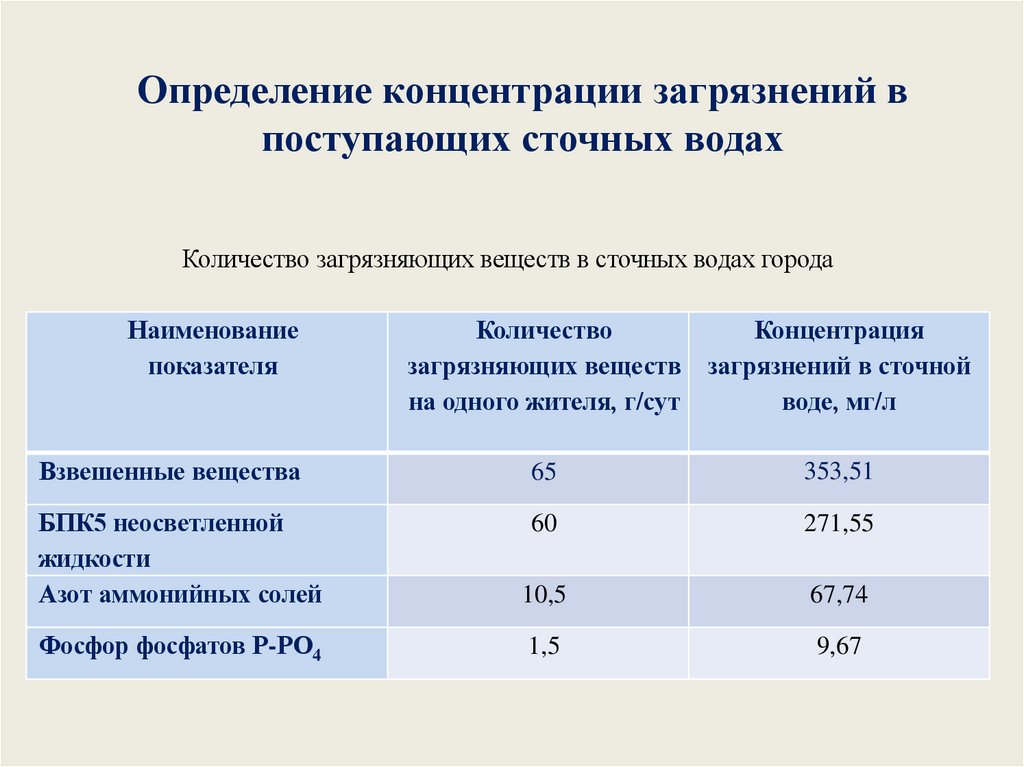

2. Определение концентрации загрязнений в поступающих сточных водах

Количество загрязняющих веществ в сточных водах города
Количество
загрязняющих веществ
на одного жителя, г/сут
Концентрация
загрязнений в сточной
воде, мг/л
Взвешенные вещества
65
353,51
БПК5 неосветленной
жидкости
Азот аммонийных солей
60
271,55
10,5
67,74
Фосфор фосфатов Р-РО4
1,5
9,67
Наименование
показателя

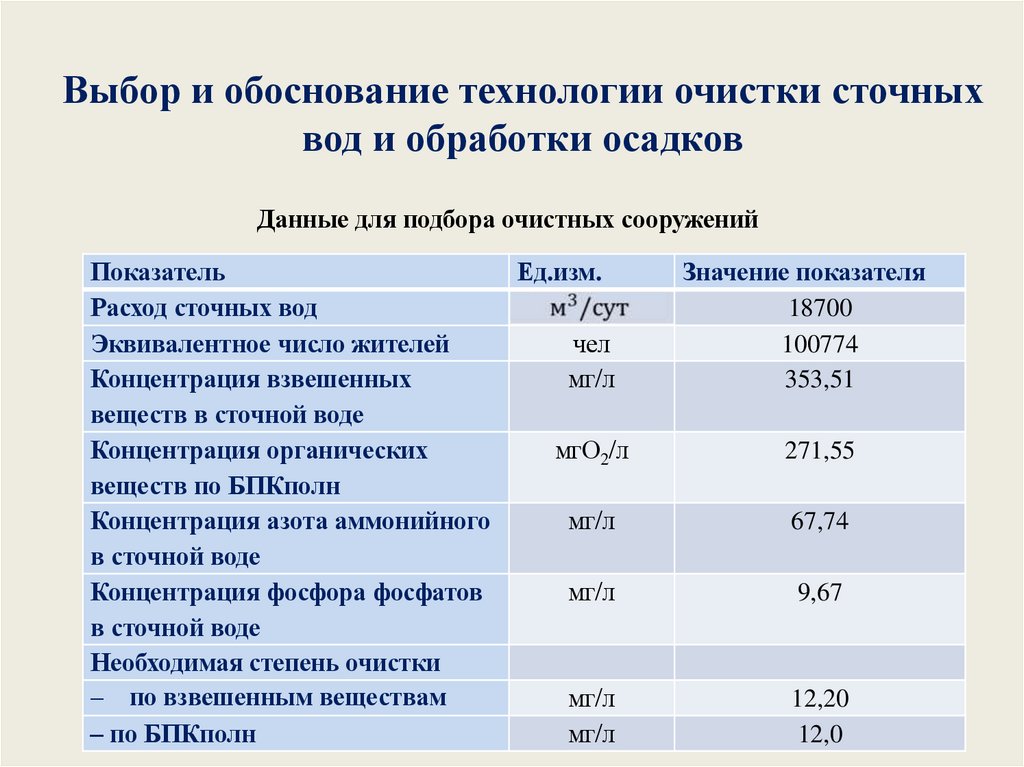

3. Выбор и обоснование технологии очистки сточных вод и обработки осадков

Данные для подбора очистных сооружений
Показатель
Расход сточных вод
Эквивалентное число жителей
Концентрация взвешенных
веществ в сточной воде
Концентрация органических
веществ по БПКполн
Концентрация азота аммонийного
в сточной воде
Концентрация фосфора фосфатов
в сточной воде
Необходимая степень очистки
– по взвешенным веществам
– по БПКполн
Ед.изм.
чел
мг/л
Значение показателя
18700
100774
353,51
мгО2/л
271,55
мг/л
67,74
мг/л
9,67
мг/л
мг/л
12,20
12,0

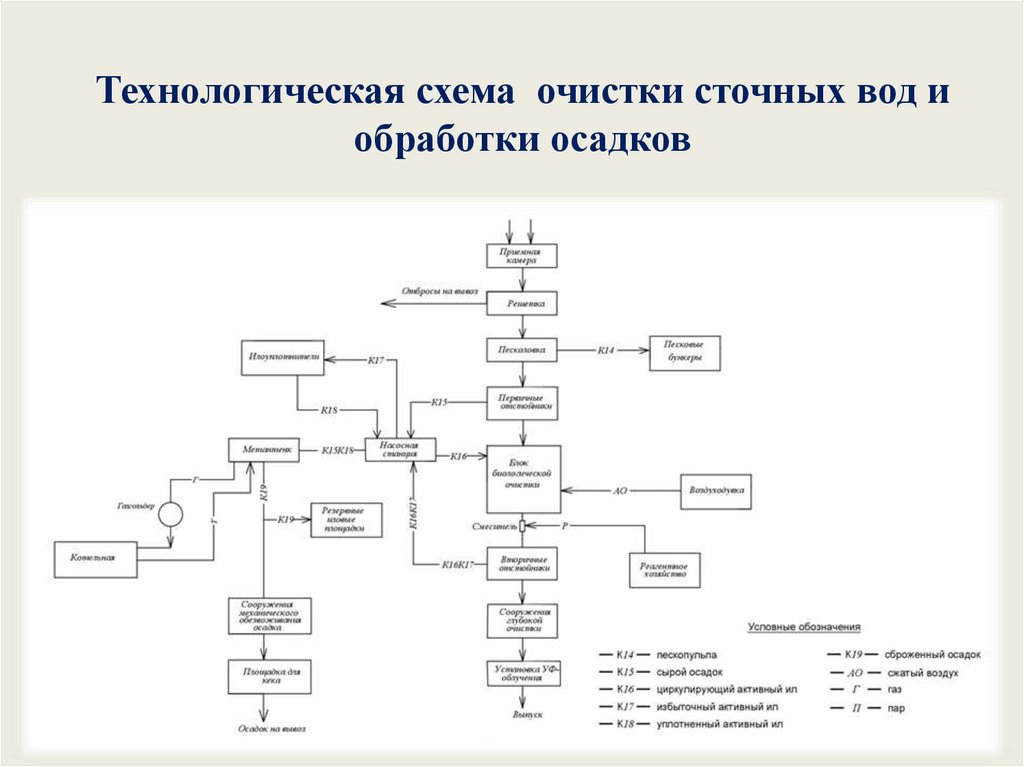

4. Технологическая схема очистки сточных вод и обработки осадков

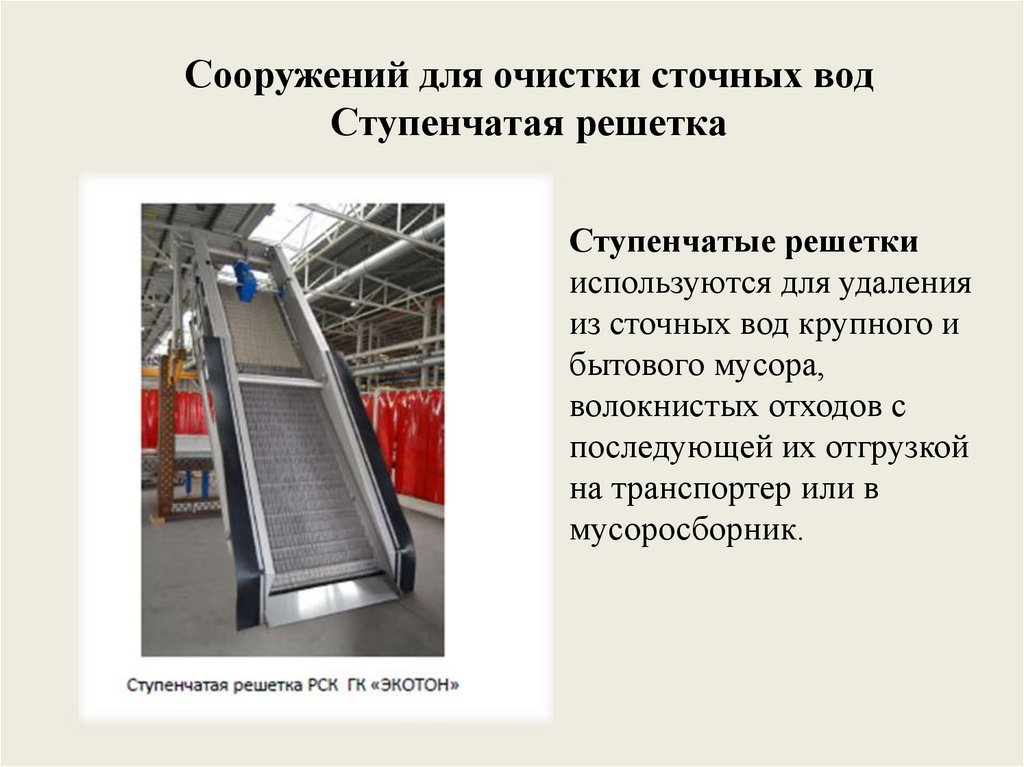

5. Сооружений для очистки сточных вод Ступенчатая решетка

Ступенчатые решетки
используются для удаления
из сточных вод крупного и
бытового мусора,
волокнистых отходов с
последующей их отгрузкой
на транспортер или в
мусоросборник.

6.

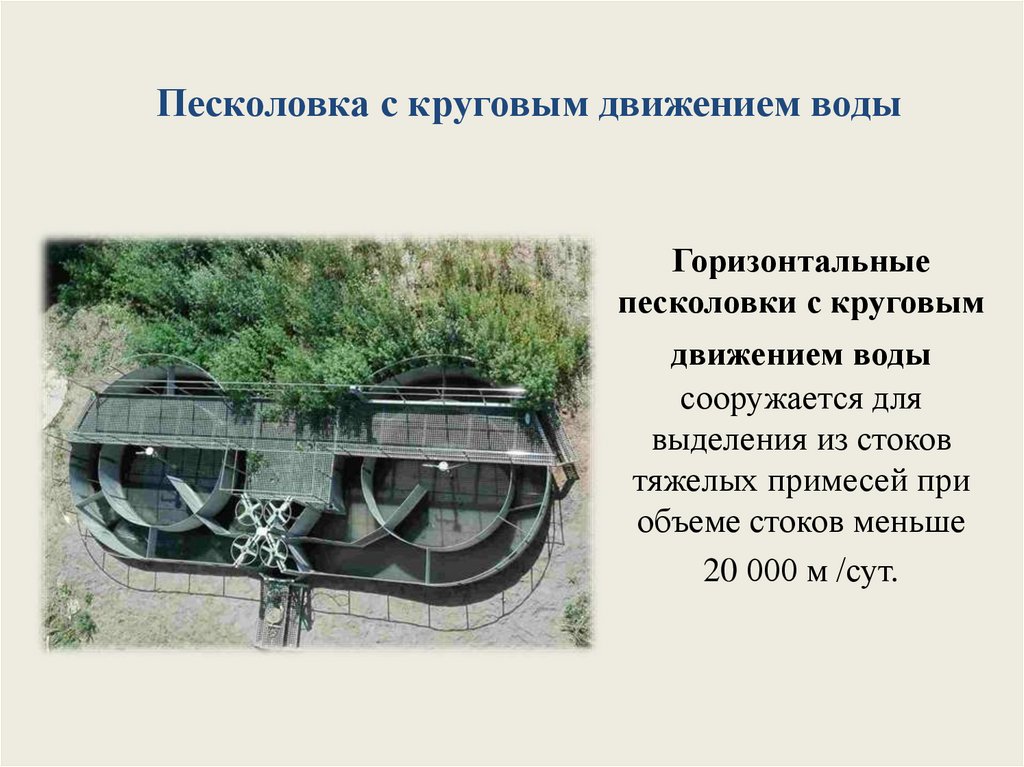

Песколовка с круговым движением воды
Горизонтальные
песколовки с круговым
движением воды
сооружается для
выделения из стоков
тяжелых примесей при
объеме стоков меньше
20 000 м /сут.

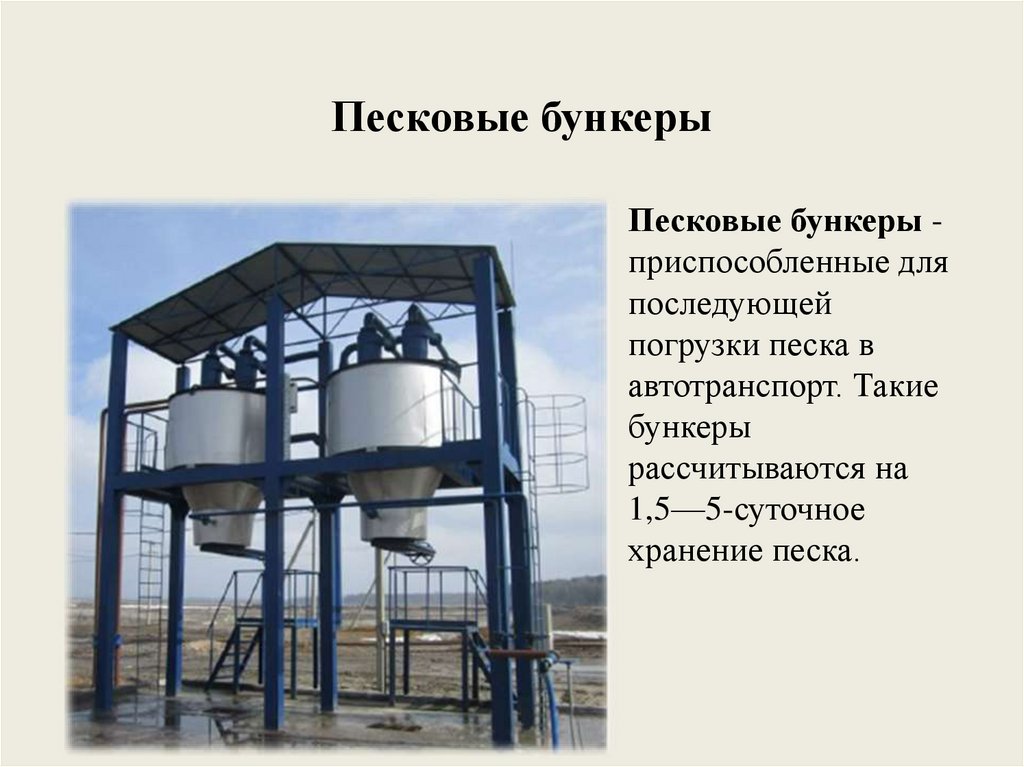

7. Песковые бункеры

Песковые бункеры приспособленные для
последующей
погрузки песка в
автотранспорт. Такие
бункеры
рассчитываются на
1,5—5-суточное
хранение песка.

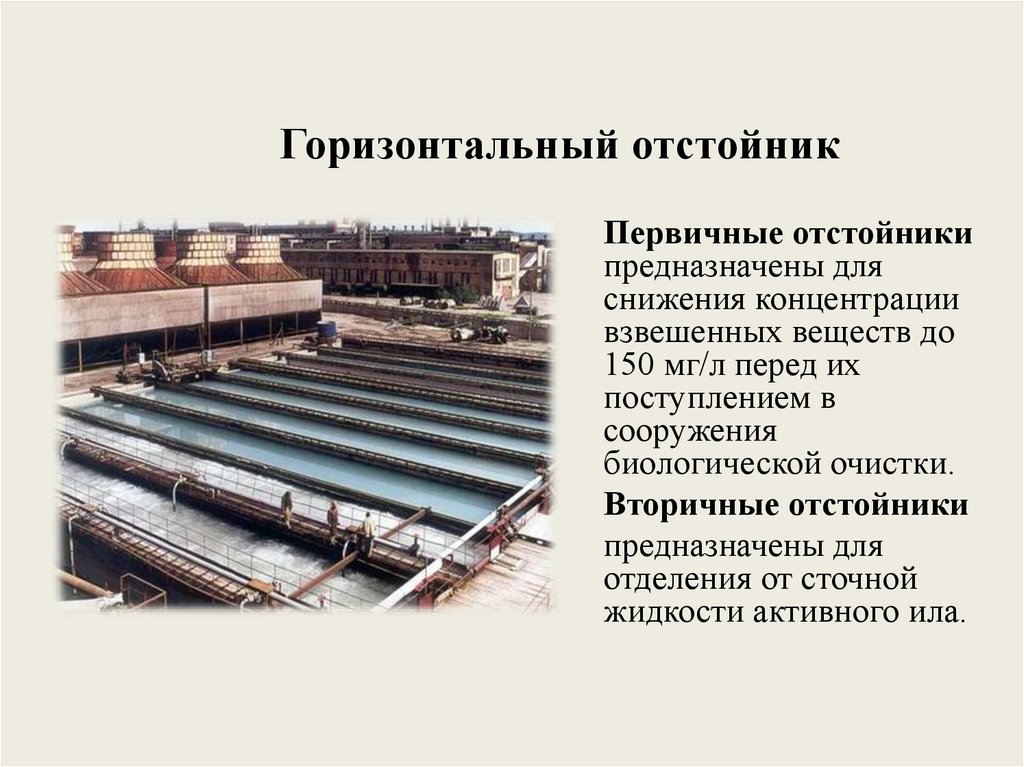

8. Горизонтальный отстойник

Первичные отстойники
предназначены для
снижения концентрации
взвешенных веществ до
150 мг/л перед их
поступлением в
сооружения
биологической очистки.
Вторичные отстойники
предназначены для
отделения от сточной
жидкости активного ила.

9.

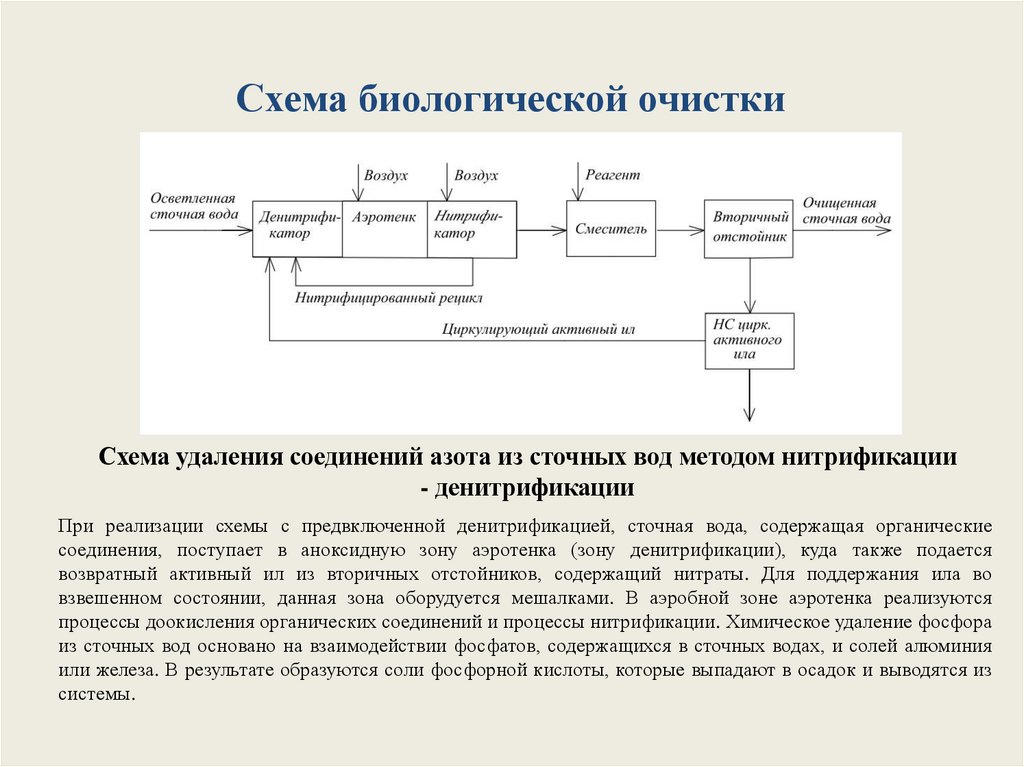

Схема биологической очистки
Схема удаления соединений азота из сточных вод методом нитрификации
- денитрификации
При реализации схемы с предвключенной денитрификацией, сточная вода, содержащая органические
соединения, поступает в аноксидную зону аэротенка (зону денитрификации), куда также подается
возвратный активный ил из вторичных отстойников, содержащий нитраты. Для поддержания ила во
взвешенном состоянии, данная зона оборудуется мешалками. В аэробной зоне аэротенка реализуются
процессы доокисления органических соединений и процессы нитрификации. Химическое удаление фосфора
из сточных вод основано на взаимодействии фосфатов, содержащихся в сточных водах, и солей алюминия
или железа. В результате образуются соли фосфорной кислоты, которые выпадают в осадок и выводятся из
системы.

10.

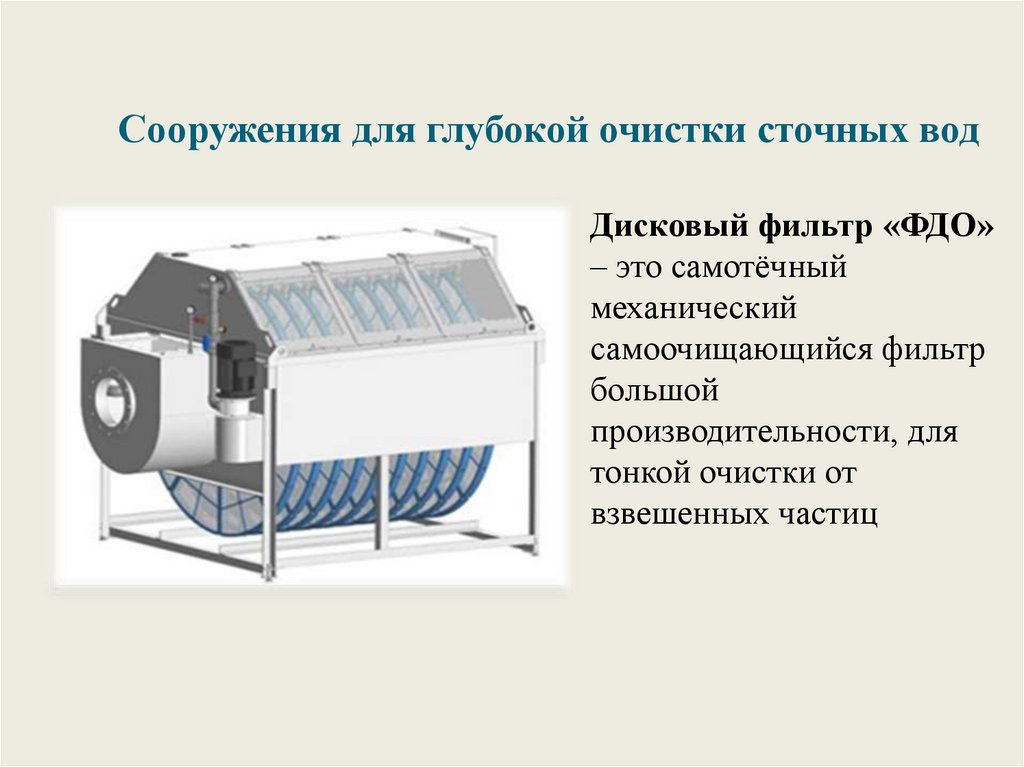

Сооружения для глубокой очистки сточных вод
Дисковый фильтр «ФДО»
– это самотёчный
механический
самоочищающийся фильтр
большой
производительности, для
тонкой очистки от
взвешенных частиц

11.

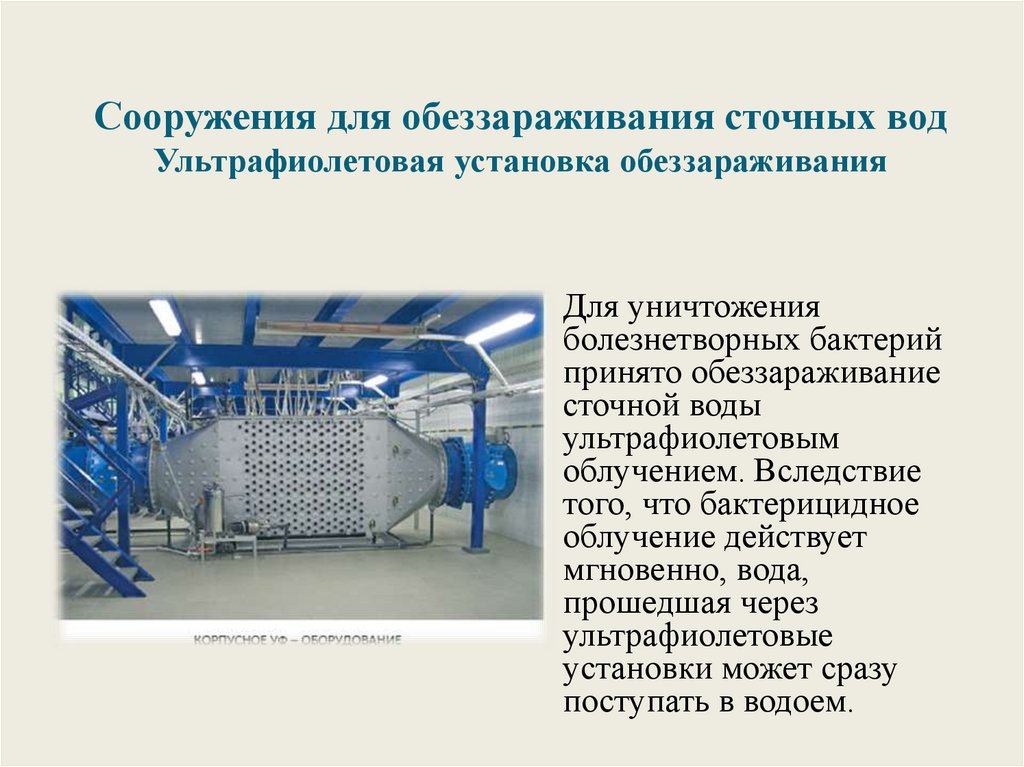

Сооружения для обеззараживания сточных вод
Ультрафиолетовая установка обеззараживания
Для уничтожения
болезнетворных бактерий
принято обеззараживание
сточной воды
ультрафиолетовым
облучением. Вследствие
того, что бактерицидное
облучение действует
мгновенно, вода,
прошедшая через
ультрафиолетовые
установки может сразу
поступать в водоем.

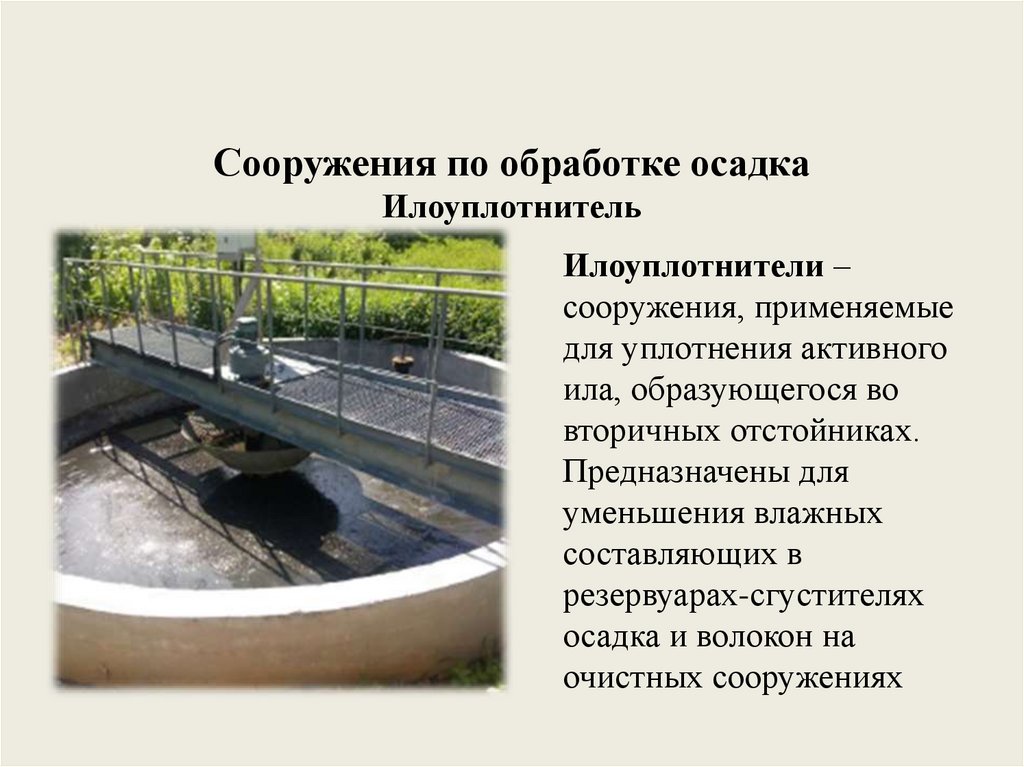

12. Сооружения по обработке осадка Илоуплотнитель

Илоуплотнители –
сооружения, применяемые
для уплотнения активного
ила, образующегося во
вторичных отстойниках.
Предназначены для
уменьшения влажных
составляющих в
резервуарах-сгустителях
осадка и волокон на
очистных сооружениях

13.

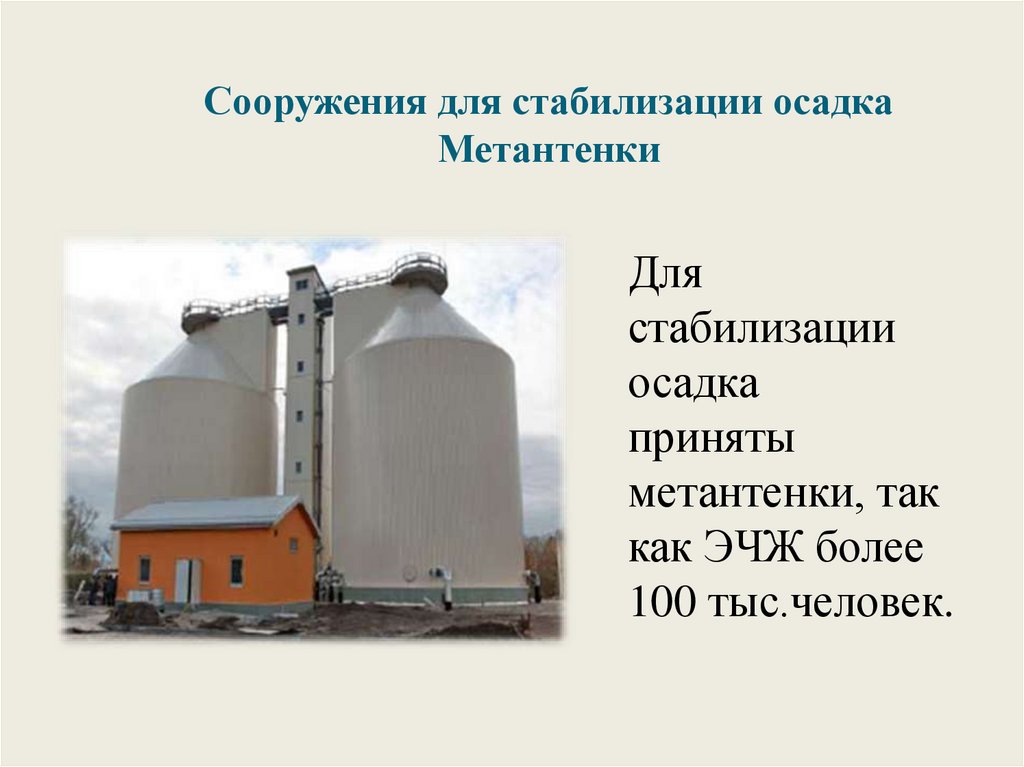

Сооружения для стабилизации осадка
Метантенки
Для
стабилизации
осадка
приняты
метантенки, так
как ЭЧЖ более
100 тыс.человек.

14.

Сооружения для механического обезвоживания
осадков

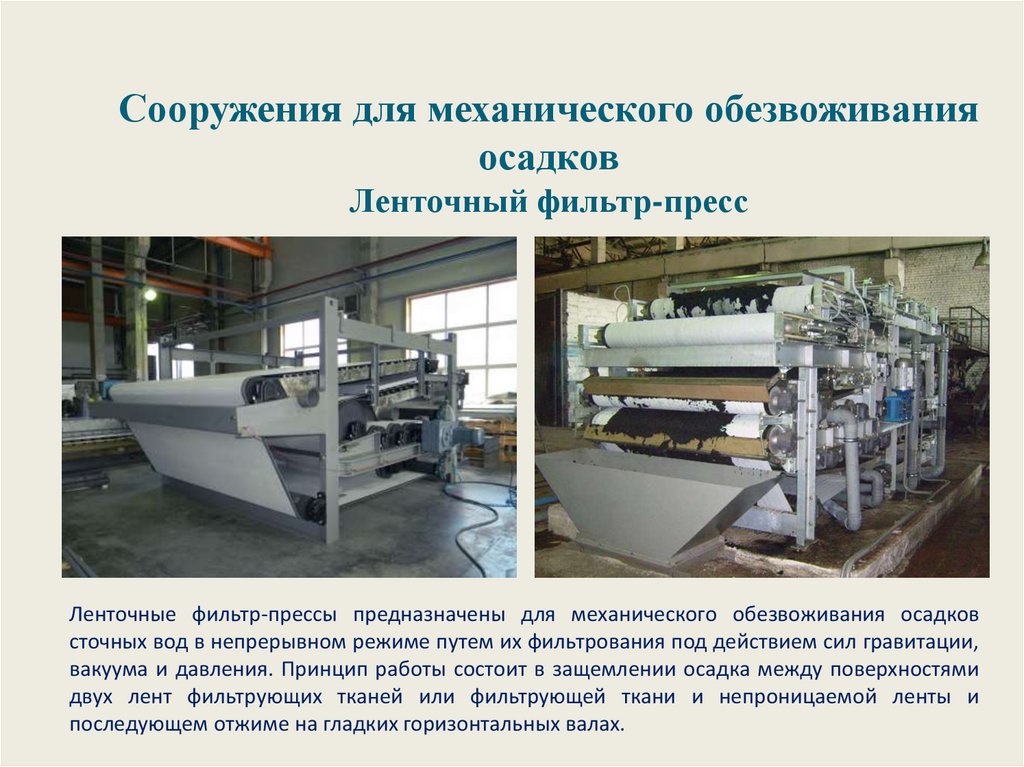

Ленточный фильтр-пресс
Ленточные фильтр-прессы предназначены для механического обезвоживания осадков
сточных вод в непрерывном режиме путем их фильтрования под действием сил гравитации,
вакуума и давления. Принцип работы состоит в защемлении осадка между поверхностями
двух лент фильтрующих тканей или фильтрующей ткани и непроницаемой ленты и
последующем отжиме на гладких горизонтальных валах.

15.

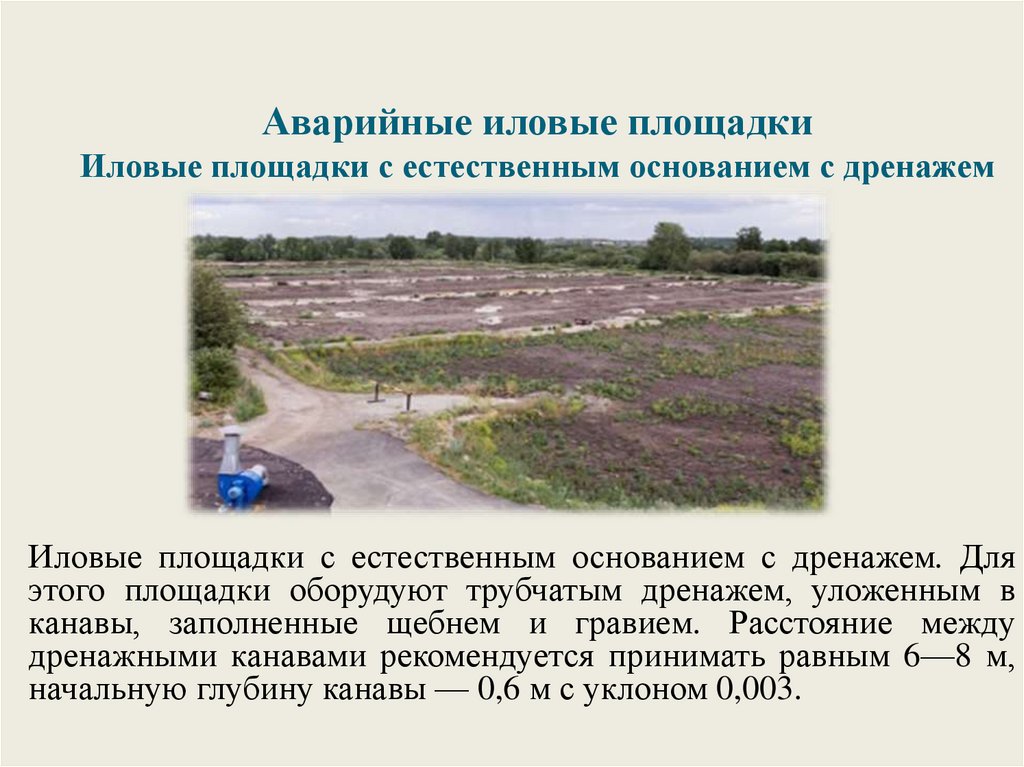

Аварийные иловые площадки
Иловые площадки с естественным основанием с дренажем
Иловые площадки с естественным основанием с дренажем. Для
этого площадки оборудуют трубчатым дренажем, уложенным в
канавы, заполненные щебнем и гравием. Расстояние между
дренажными канавами рекомендуется принимать равным 6—8 м,
начальную глубину канавы — 0,6 м с уклоном 0,003.
