Работа_АЦП_10_слайдов

1.

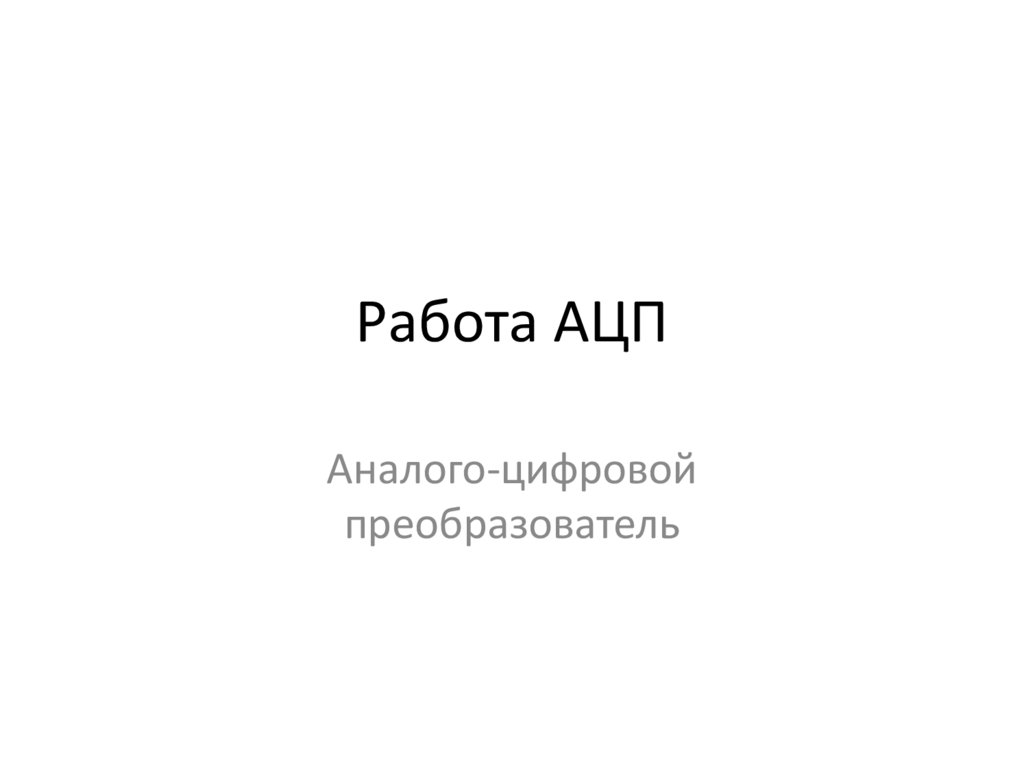

Работа АЦП
Аналого-цифровой
преобразователь

2.

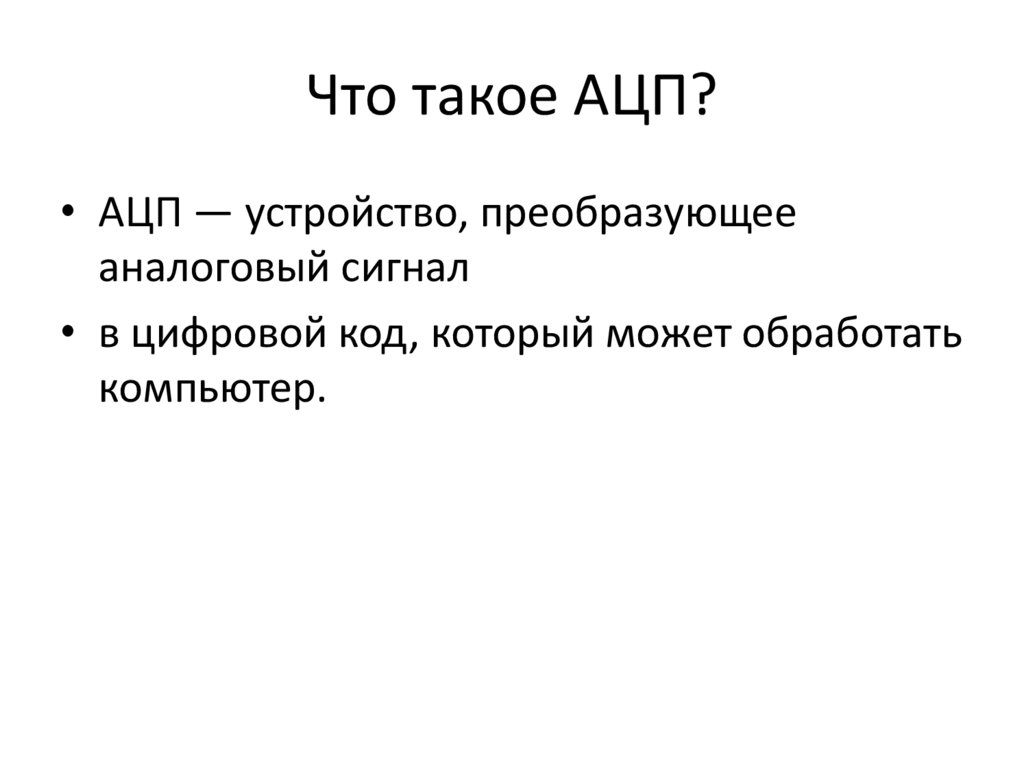

Что такое АЦП?
• АЦП — устройство, преобразующее
аналоговый сигнал
• в цифровой код, который может обработать
компьютер.

3.

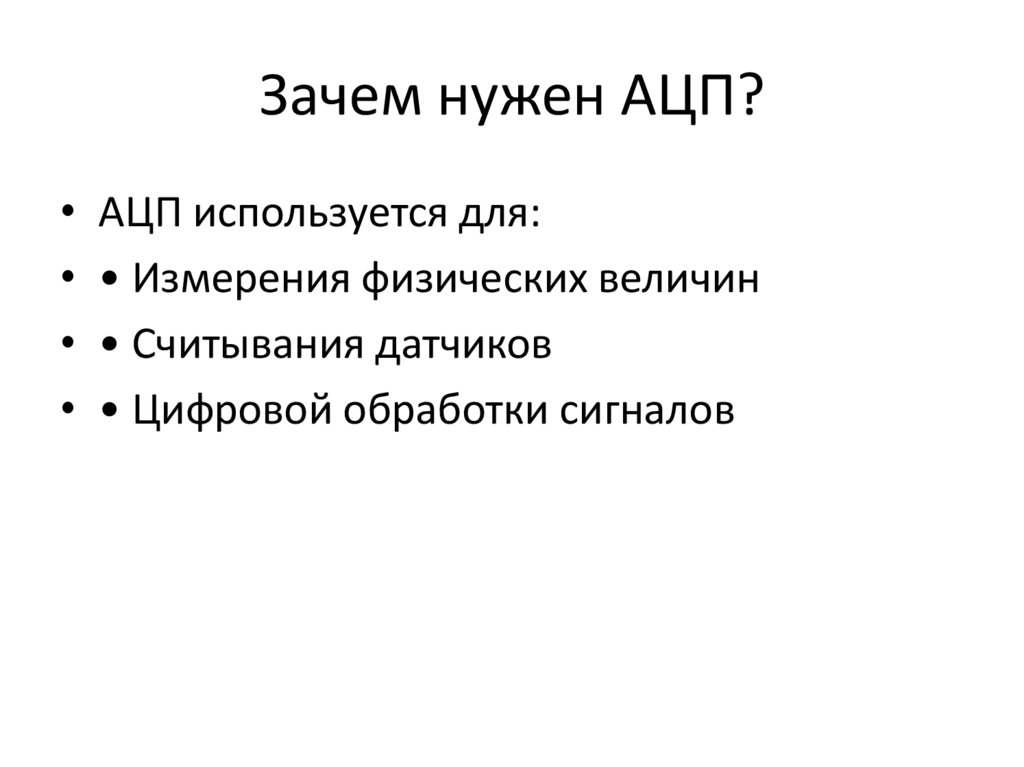

Зачем нужен АЦП?
• АЦП используется для:
• • Измерения физических величин
• • Считывания датчиков
• • Цифровой обработки сигналов

4.

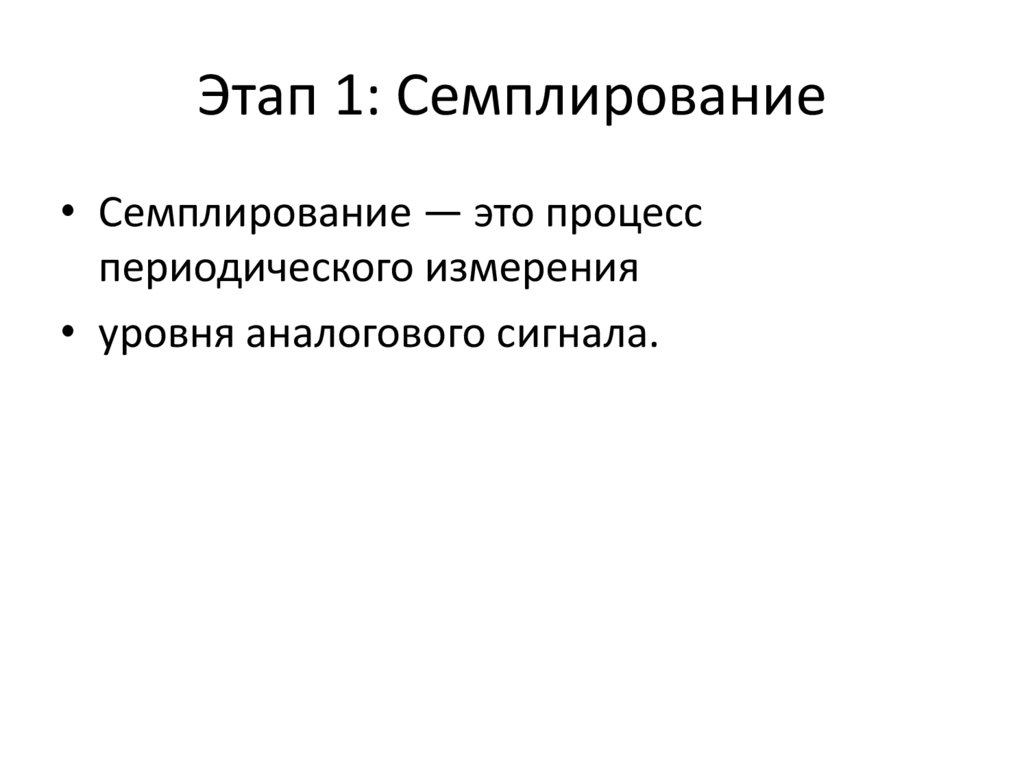

Этап 1: Семплирование
• Семплирование — это процесс
периодического измерения
• уровня аналогового сигнала.

5.

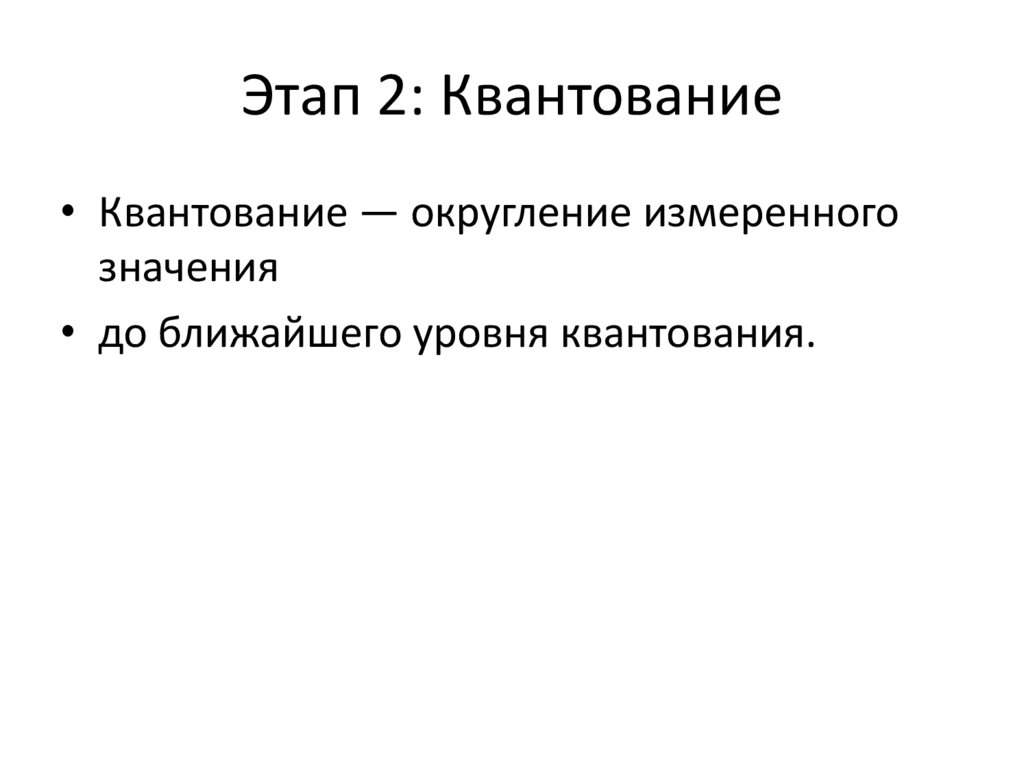

Этап 2: Квантование
• Квантование — округление измеренного
значения
• до ближайшего уровня квантования.

6.

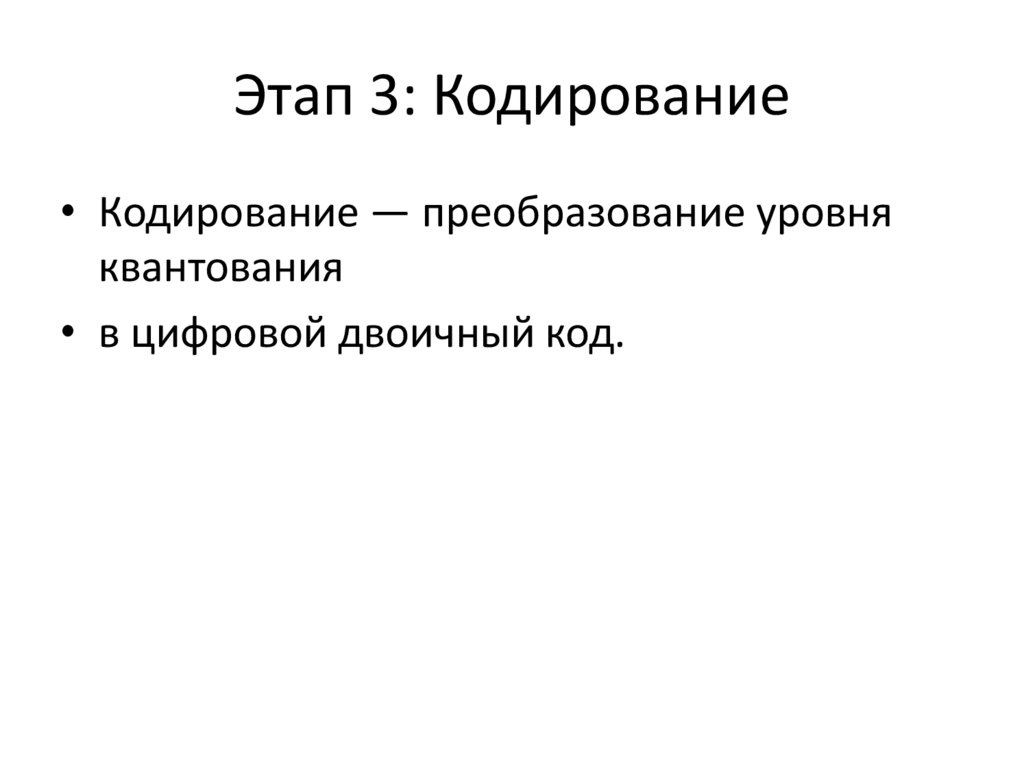

Этап 3: Кодирование
• Кодирование — преобразование уровня
квантования
• в цифровой двоичный код.

7.

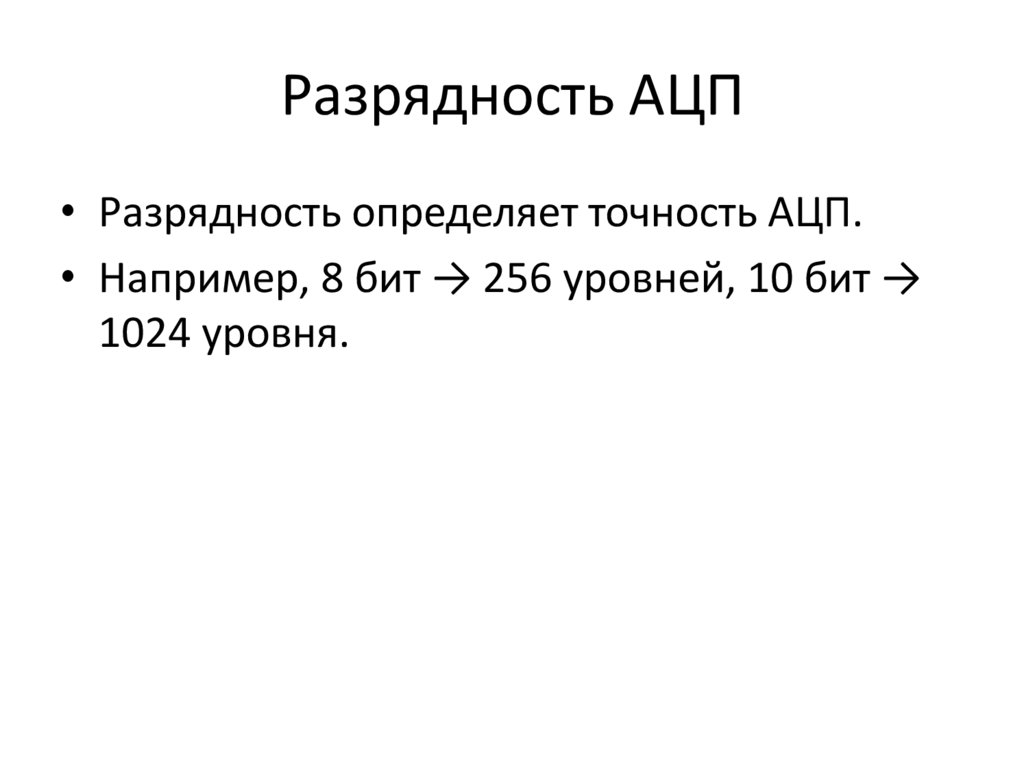

Разрядность АЦП
• Разрядность определяет точность АЦП.
• Например, 8 бит → 256 уровней, 10 бит →
1024 уровня.

8.

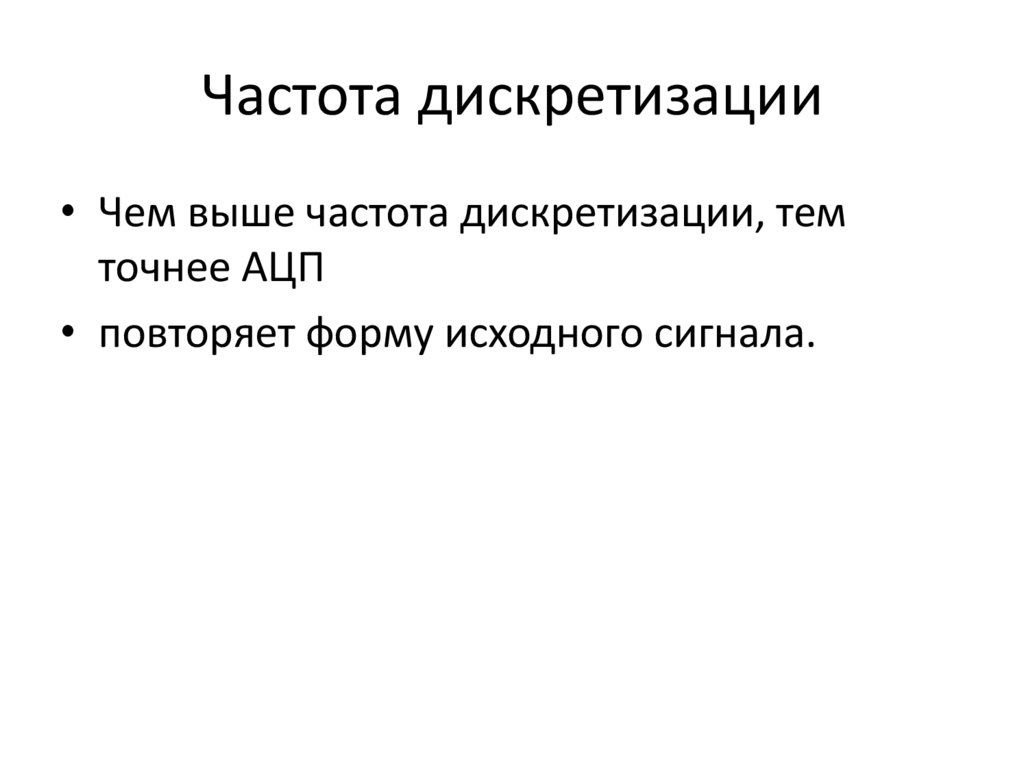

Частота дискретизации
• Чем выше частота дискретизации, тем
точнее АЦП
• повторяет форму исходного сигнала.

9.

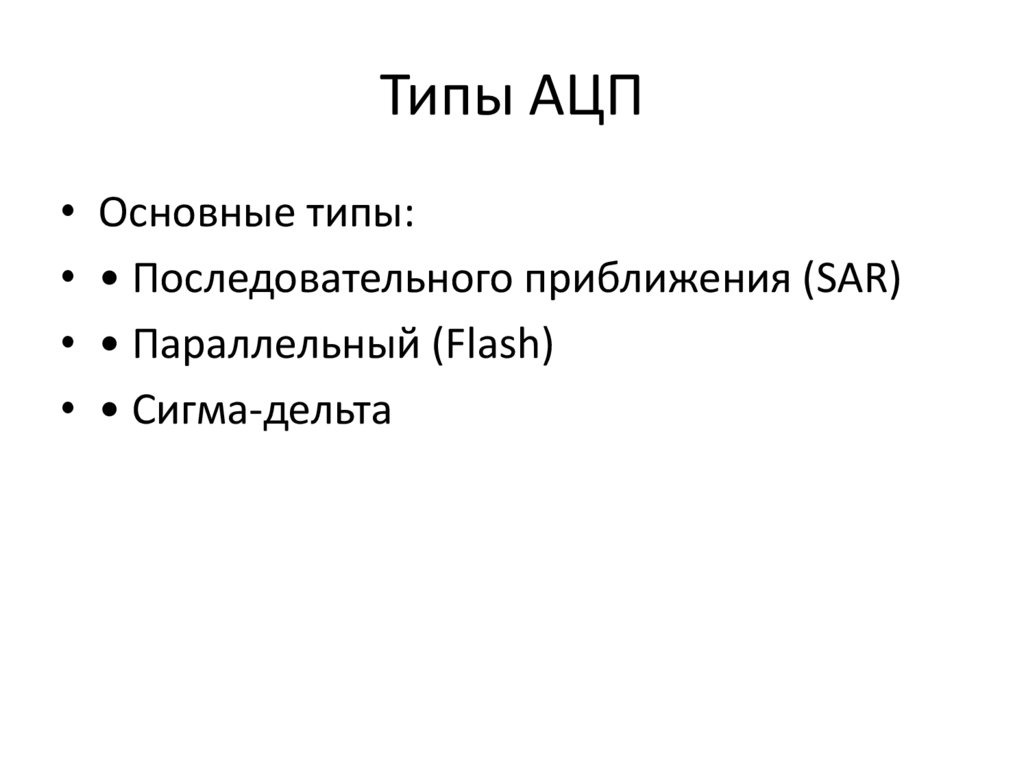

Типы АЦП
• Основные типы:
• • Последовательного приближения (SAR)
• • Параллельный (Flash)
• • Сигма-дельта

10.

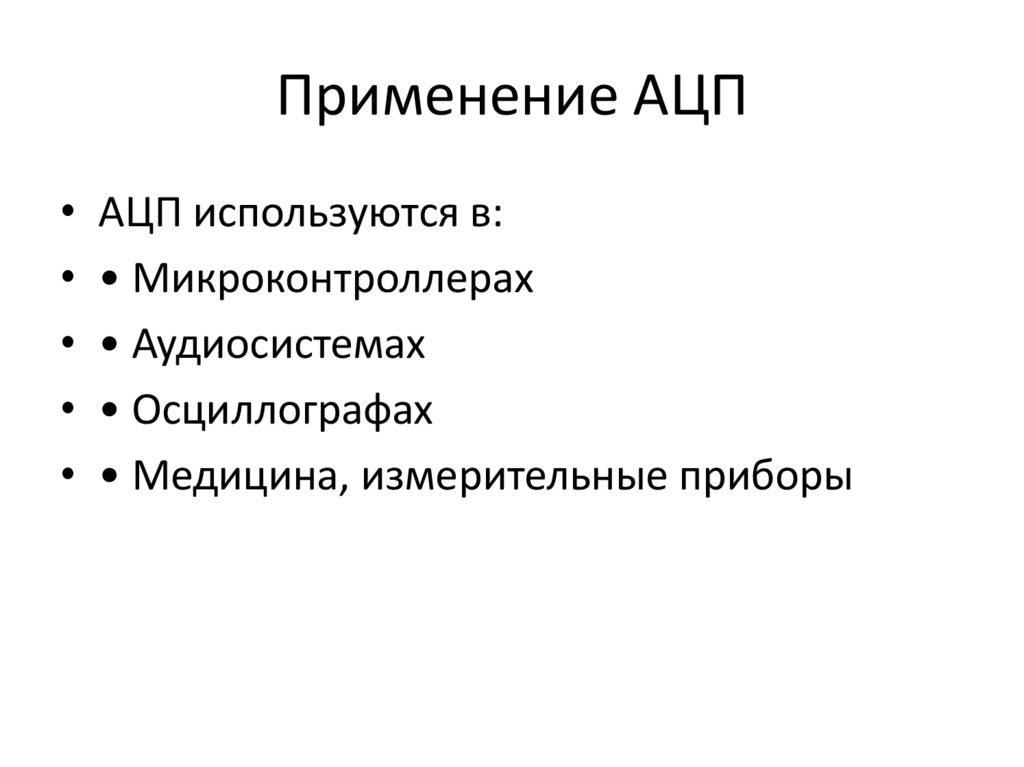

Применение АЦП
• АЦП используются в:
• • Микроконтроллерах
• • Аудиосистемах
• • Осциллографах
• • Медицина, измерительные приборы
