How to use DMAG and SA 1 (1) (2)

1.

Как работать с программами DMAG и
Survey Analyzer
Ural Khaziev
Schlumberger-Private

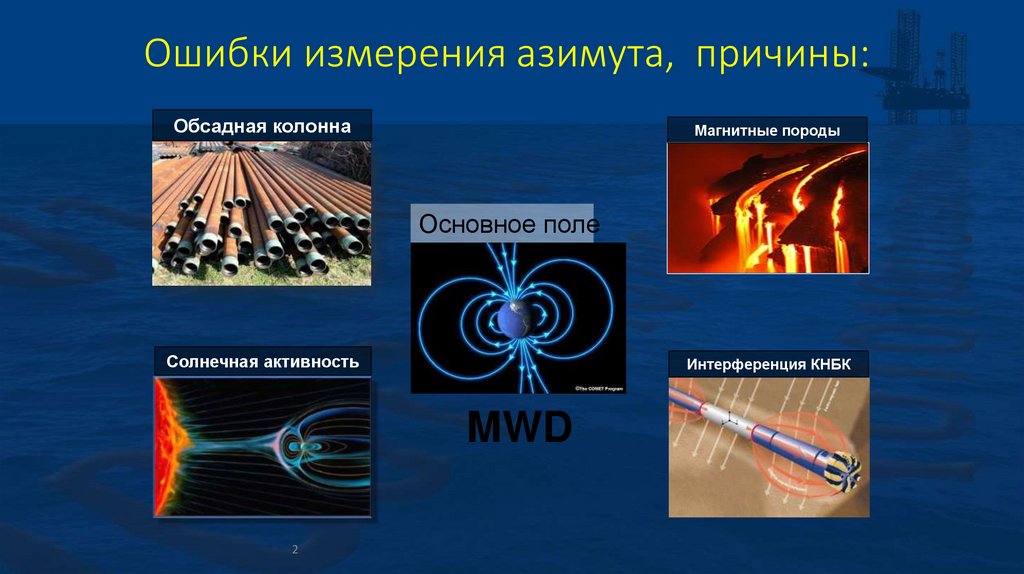

2. Ошибки измерения азимута, причины:

Обсадная колонна
Магнитные породы
Основное поле
Солнечная активность
Интерференция КНБК
MWD
2
Schlumberger-Private

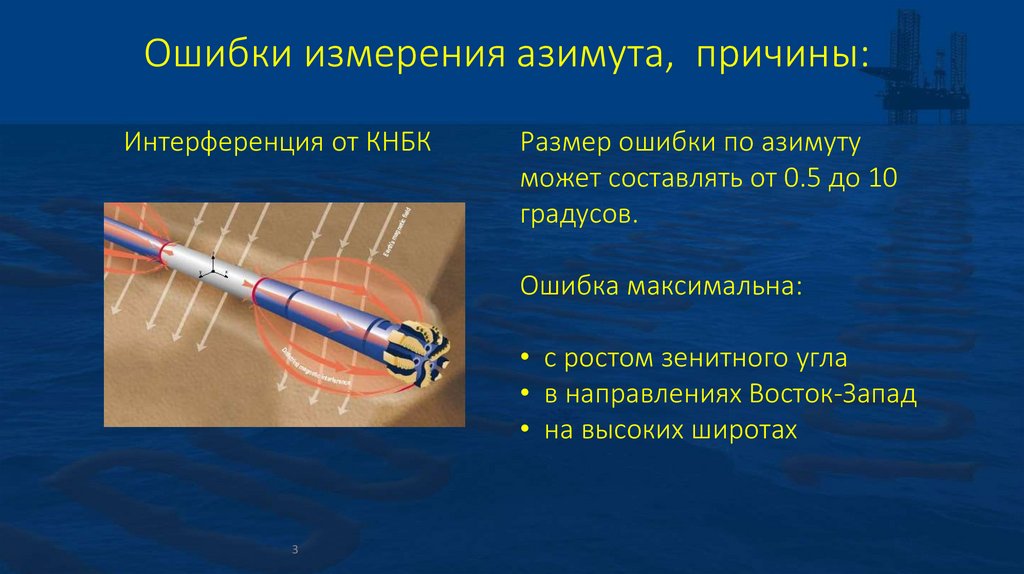

3.

Ошибки измерения азимута, причины:
Интерференция от КНБК
Размер ошибки по азимуту
может составлять от 0.5 до 10
градусов.
Ошибка максимальна:
• с ростом зенитного угла
• в направлениях Восток-Запад
• на высоких широтах
3
Schlumberger-Private

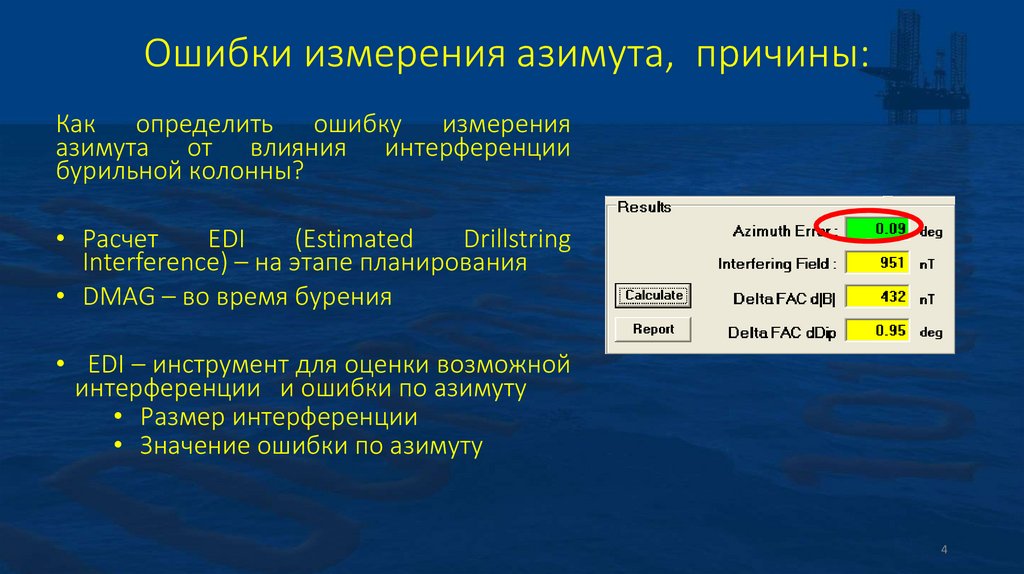

4.

Ошибки измерения азимута, причины:
Как определить ошибку измерения
азимута от влияния интерференции
бурильной колонны?
• Расчет
EDI
(Estimated
Drillstring
Interference) – на этапе планирования
• DMAG – во время бурения
• EDI – инструмент для оценки возможной
интерференции и ошибки по азимуту
• Размер интерференции
• Значение ошибки по азимуту
4
Schlumberger-Private

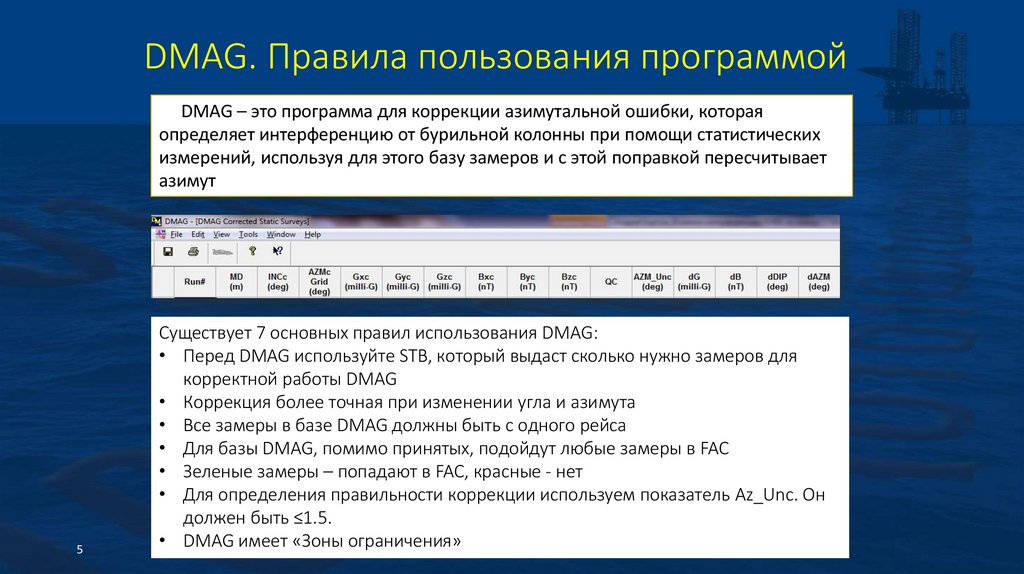

5. DMAG. Правила пользования программой

DMAG – это программа для коррекции азимутальной ошибки, которая
определяет интерференцию от бурильной колонны при помощи статистических
измерений, используя для этого базу замеров и с этой поправкой пересчитывает
азимут
5
Существует 7 основных правил использования DMAG:
• Перед DMAG используйте STB, который выдаст сколько нужно замеров для
корректной работы DMAG
• Коррекция более точная при изменении угла и азимута
• Все замеры в базе DMAG должны быть с одного рейса
• Для базы DMAG, помимо принятых, подойдут любые замеры в FAC
• Зеленые замеры – попадают в FAC, красные - нет
• Для определения правильности коррекции используем показатель Az_Unc. Он
должен быть ≤1.5.

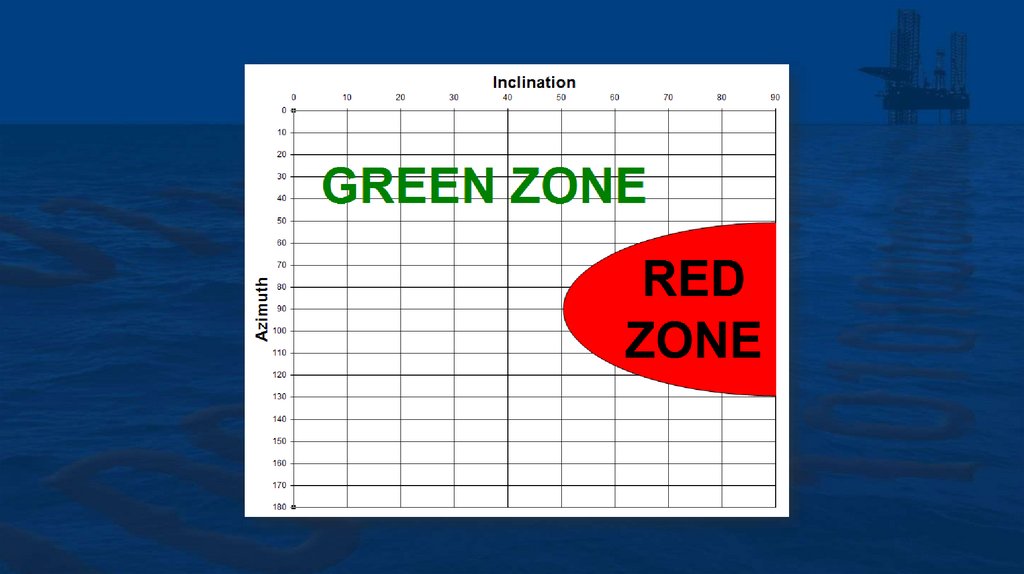

• DMAG имеет «Зоны ограничения»
Schlumberger-Private

6.

Schlumberger-Private

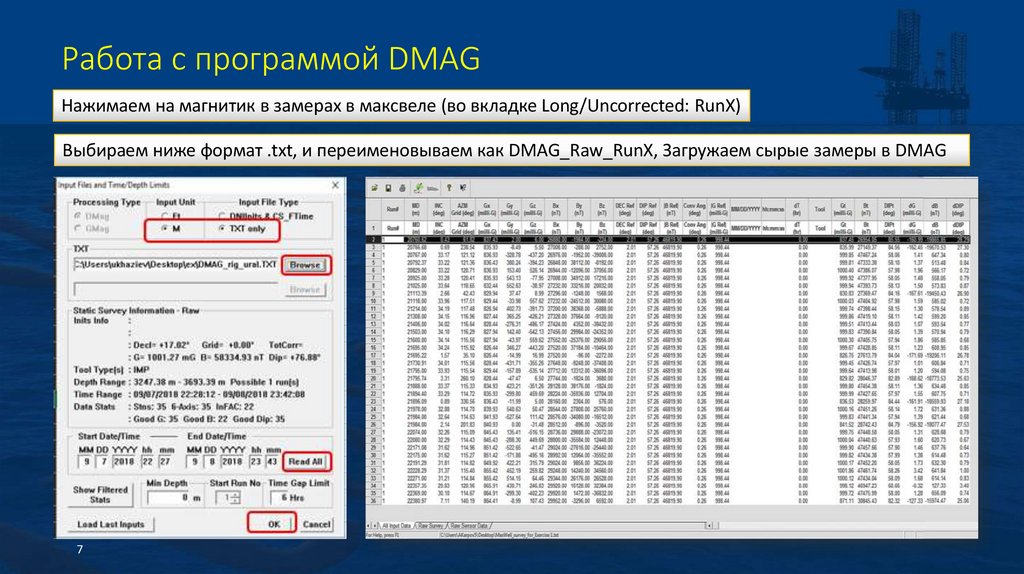

7. Работа с программой DMAG

Нажимаем на магнитик в замерах в максвеле (во вкладке Long/Uncorrected: RunX)
Выбираем ниже формат .txt, и переименовываем как DMAG_Raw_RunX, Загружаем сырые замеры в DMAG
7
Schlumberger-Private

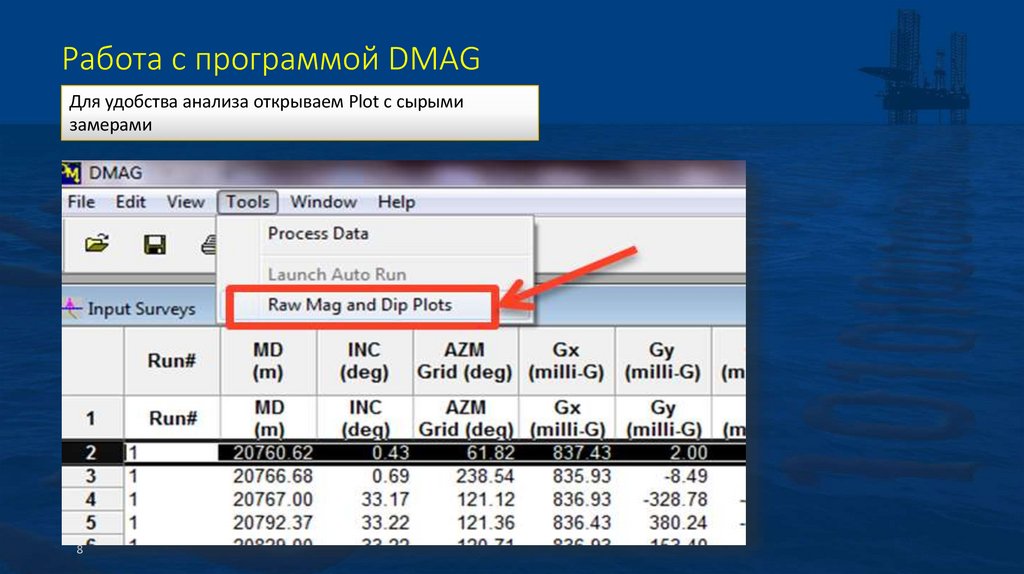

8. Работа с программой DMAG

Для удобства анализа открываем Plot с сырыми
замерами
8
Schlumberger-Private

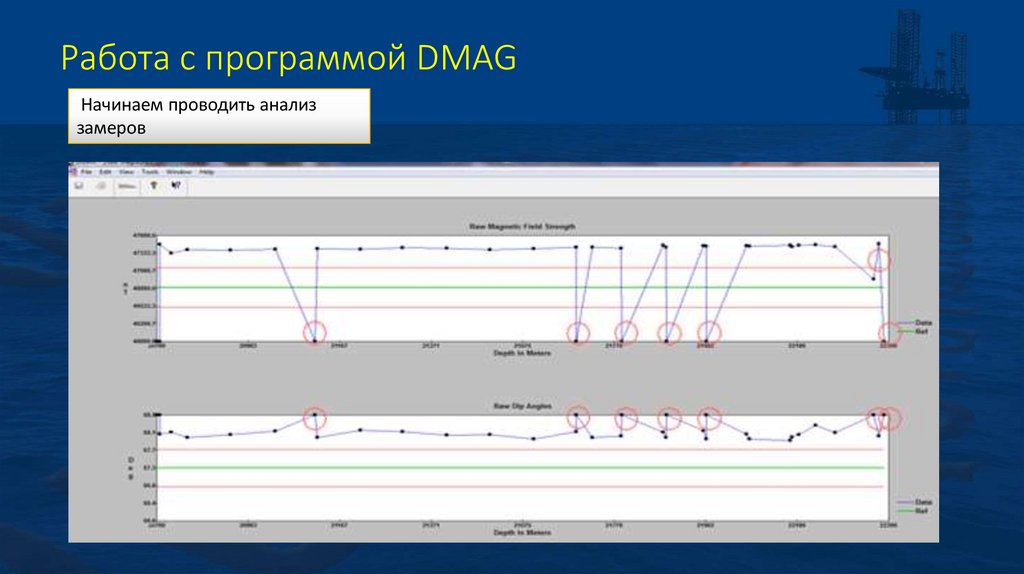

9.

Работа с программой DMAG
Начинаем проводить анализ
замеров
Schlumberger-Private

10.

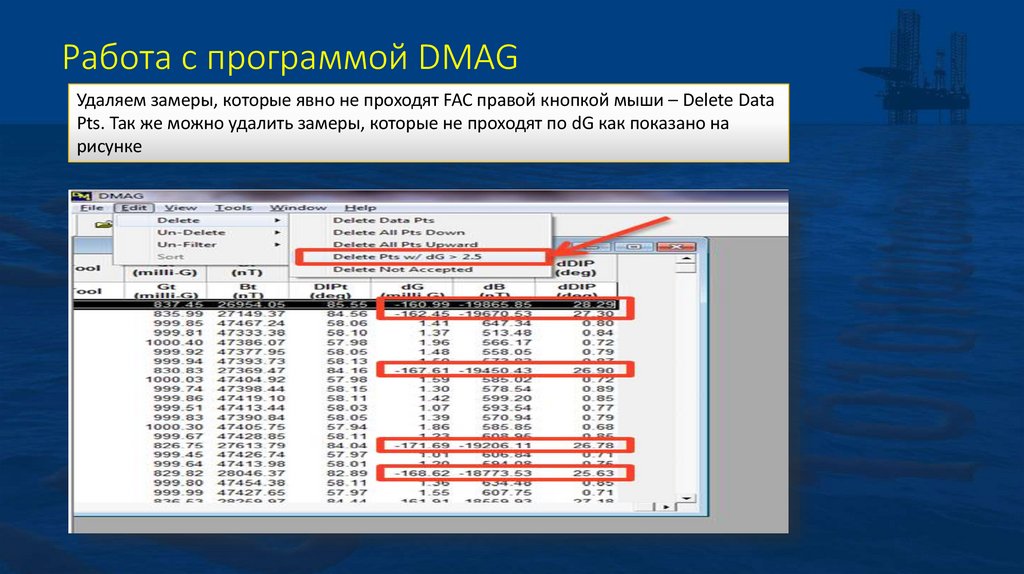

Работа с программой DMAG
Удаляем замеры, которые явно не проходят FAC правой кнопкой мыши – Delete Data
Pts. Так же можно удалить замеры, которые не проходят по dG как показано на
рисунке
Schlumberger-Private

11.

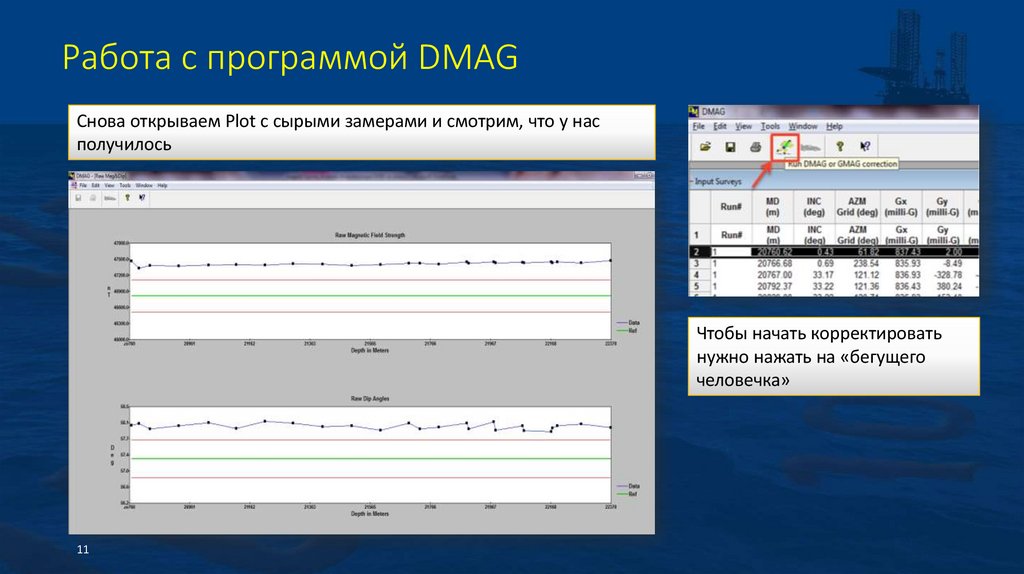

Работа с программой DMAG
Снова открываем Plot с сырыми замерами и смотрим, что у нас
получилось
Чтобы начать корректировать
нужно нажать на «бегущего
человечка»
11
Schlumberger-Private

12.

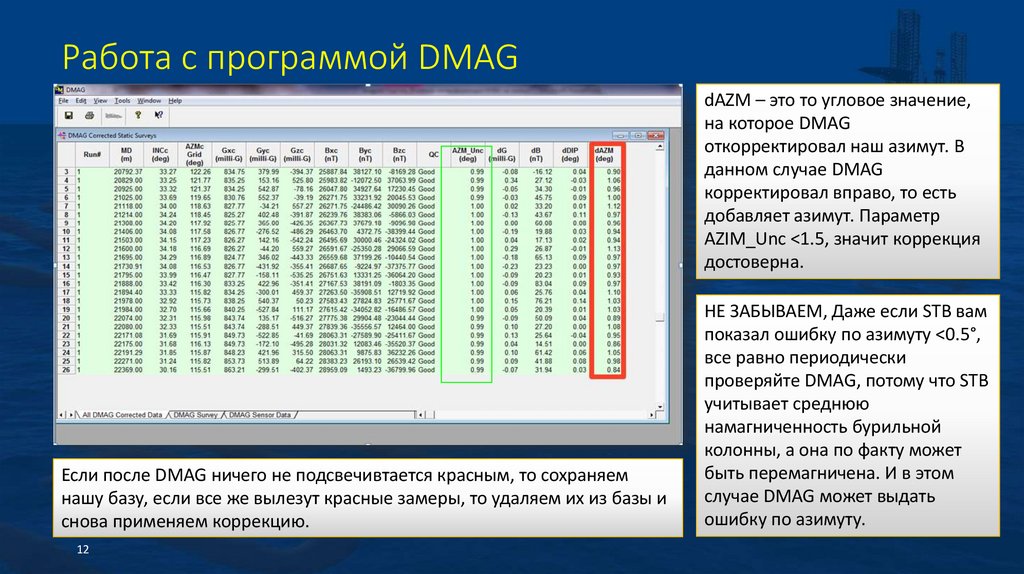

Работа с программой DMAG
dAZM – это то угловое значение,
на которое DMAG
откорректировал наш азимут. В
данном случае DMAG
корректировал вправо, то есть
добавляет азимут. Параметр
AZIM_Unc <1.5, значит коррекция
достоверна.
Если после DMAG ничего не подсвечивтается красным, то сохраняем
нашу базу, если все же вылезут красные замеры, то удаляем их из базы и
снова применяем коррекцию.
12
Schlumberger-Private
НЕ ЗАБЫВАЕМ, Даже если STB вам
показал ошибку по азимуту <0.5°,
все равно периодически
проверяйте DMAG, потому что STB
учитывает среднюю
намагниченность бурильной
колонны, а она по факту может
быть перемагничена. И в этом
случае DMAG может выдать
ошибку по азимуту.

13.

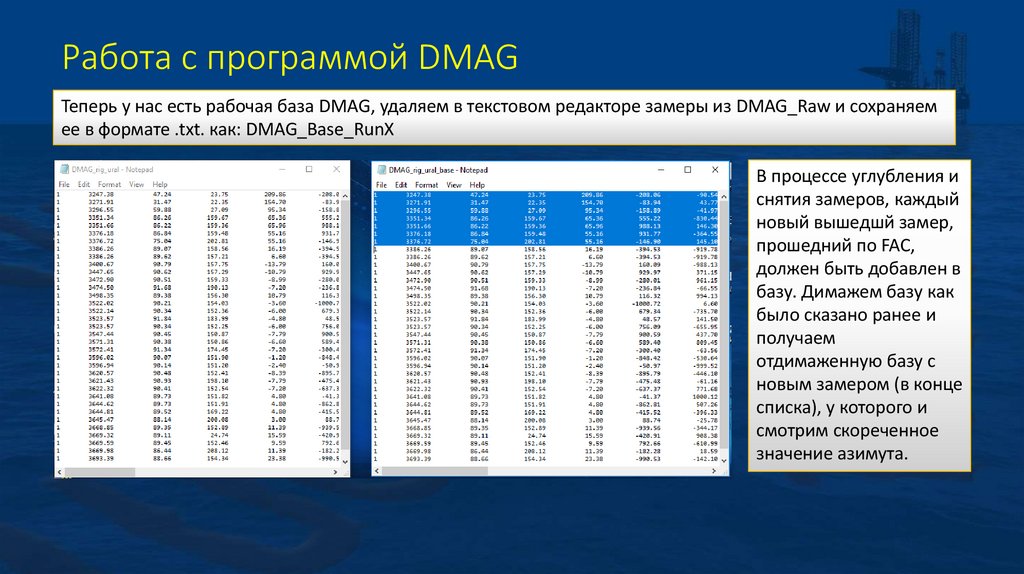

Работа с программой DMAG
Теперь у нас есть рабочая база DMAG, удаляем в текстовом редакторе замеры из DMAG_Raw и сохраняем
ее в формате .txt. как: DMAG_Base_RunX
В процессе углубления и
снятия замеров, каждый
новый вышедшй замер,
прошедний по FAC,
должен быть добавлен в
базу. Димажем базу как
было сказано ранее и
получаем
отдимаженную базу с
новым замером (в конце
списка), у которого и
смотрим скореченное
значение азимута.
Schlumberger-Private

14.

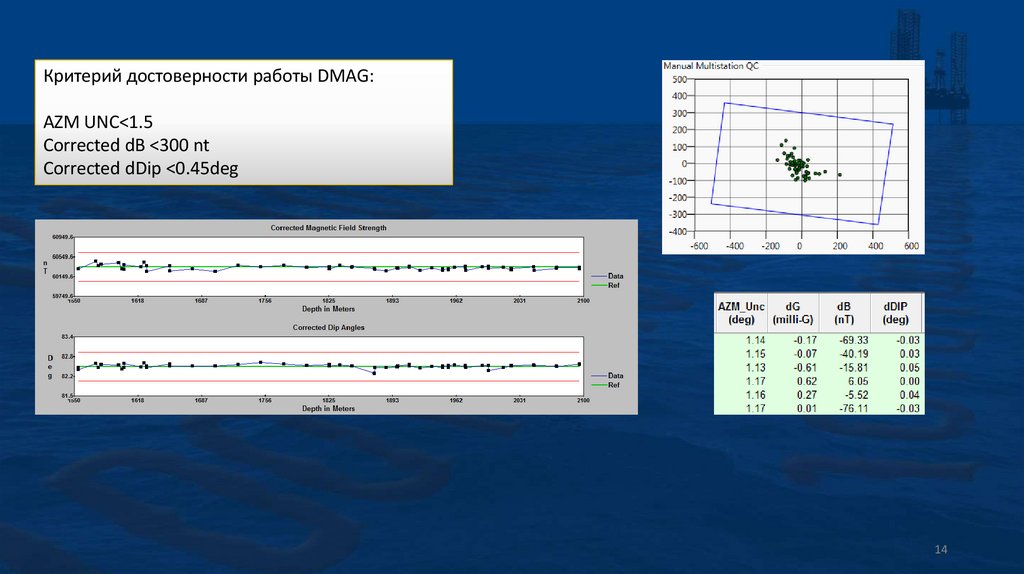

Критерий достоверности работы DMAG:
AZM UNC<1.5
Corrected dB <300 nt
Corrected dDip <0.45deg
14
Schlumberger-Private

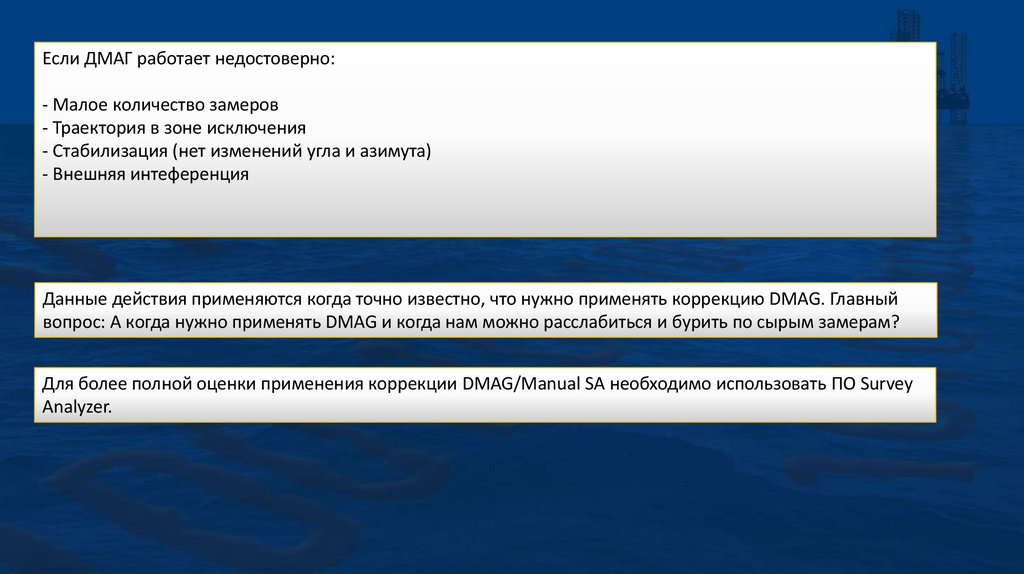

15.

Если ДМАГ работает недостоверно:
- Малое количество замеров
- Траектория в зоне исключения
- Стабилизация (нет изменений угла и азимута)
- Внешняя интеференция
Данные действия применяются когда точно известно, что нужно применять коррекцию DMAG. Главный
вопрос: А когда нужно применять DMAG и когда нам можно расслабиться и бурить по сырым замерам?
Для более полной оценки применения коррекции DMAG/Manual SA необходимо использовать ПО Survey
Analyzer.
Schlumberger-Private

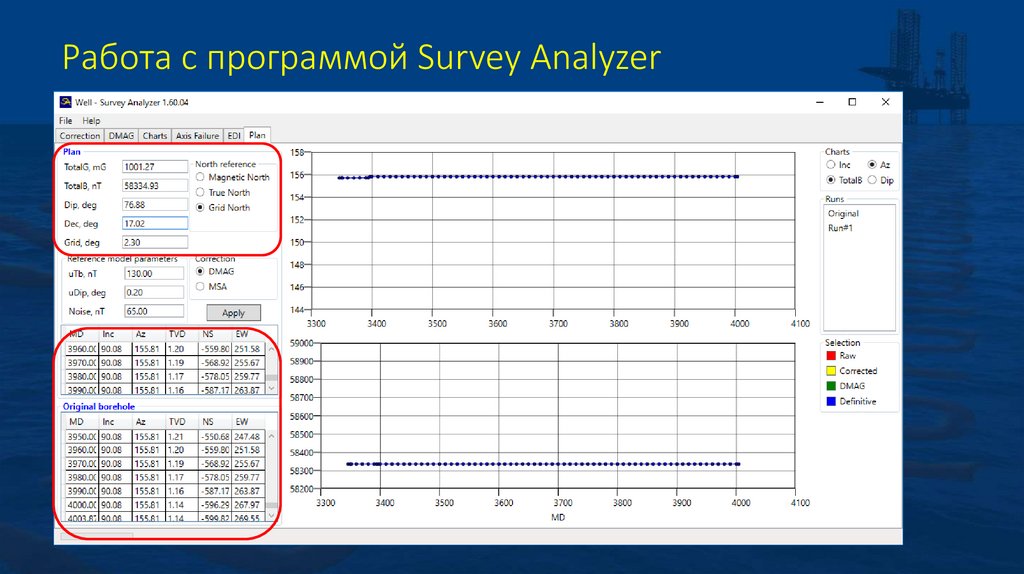

16.

Работа с программой Survey Analyzer
Schlumberger-Private

17.

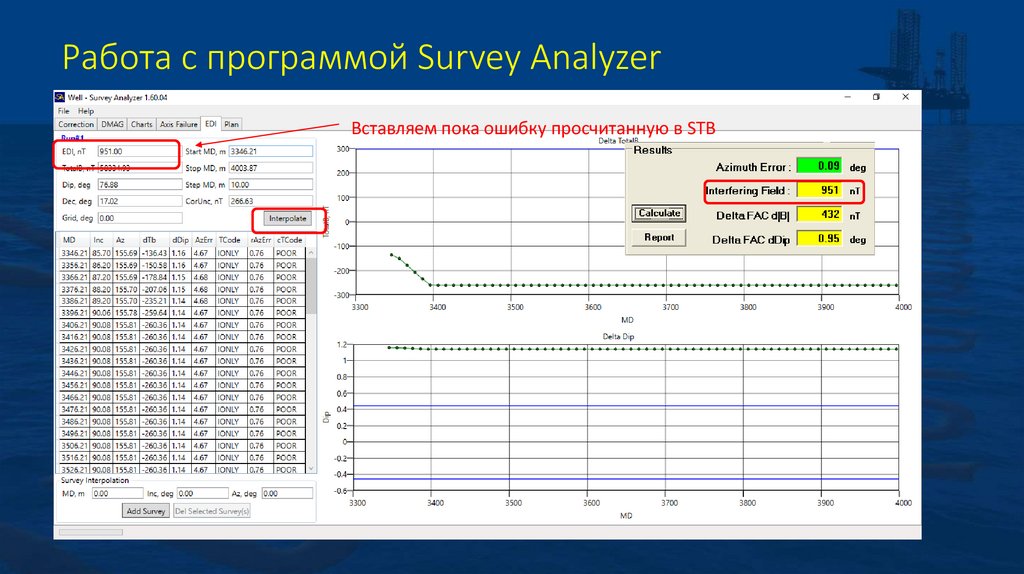

Работа с программой Survey Analyzer
Вставляем пока ошибку просчитанную в STB
Schlumberger-Private

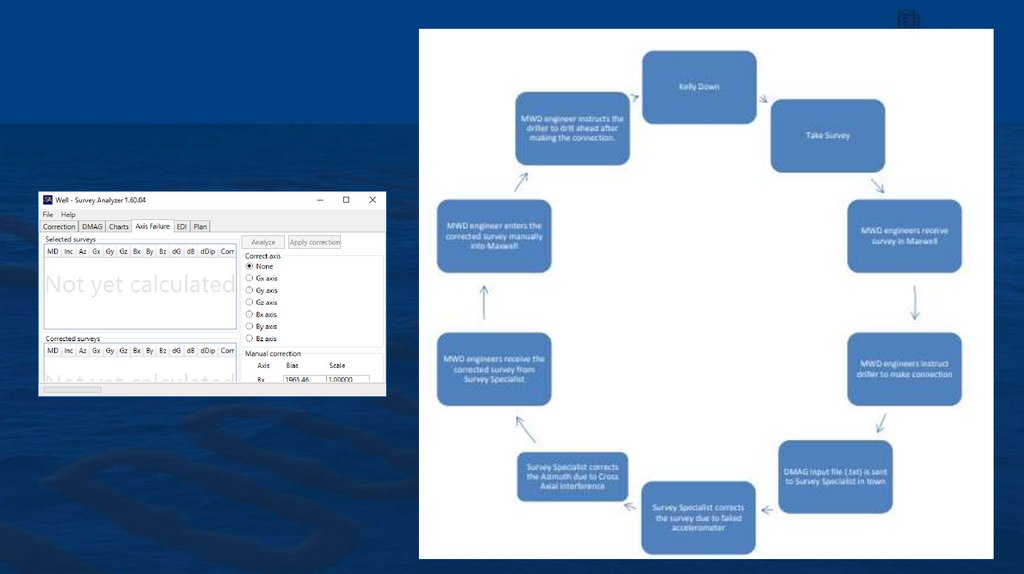

18.

Schlumberger-Private

19.

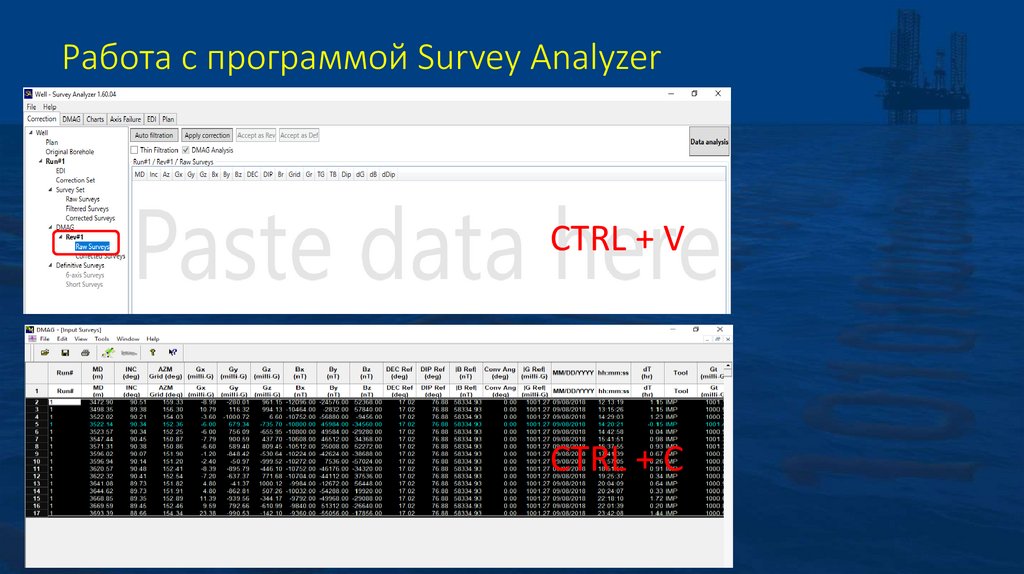

Работа с программой Survey Analyzer
CTRL + V
CTRL + C
Schlumberger-Private

20.

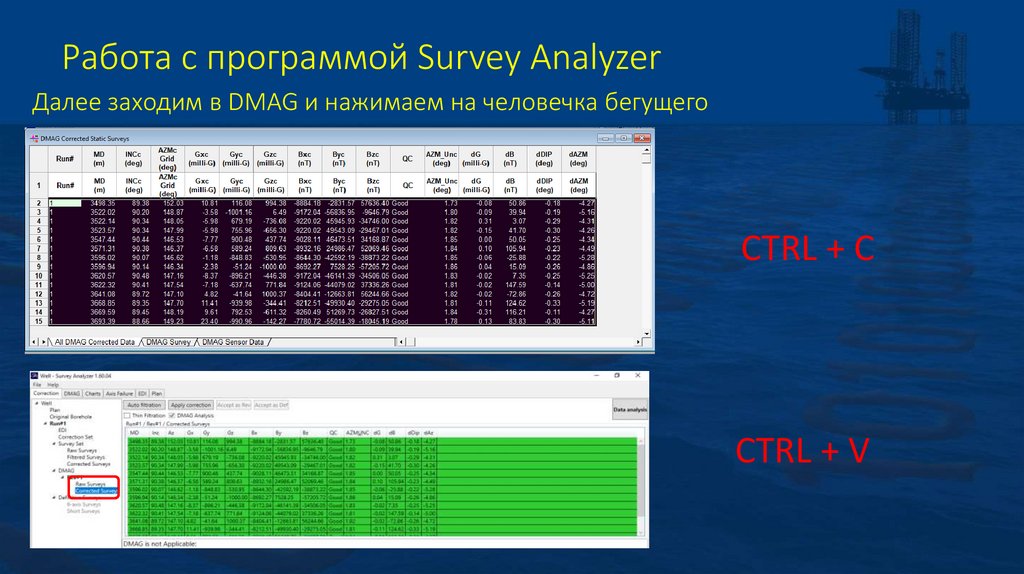

Работа с программой Survey Analyzer
Далее заходим в DMAG и нажимаем на человечка бегущего
CTRL + C
CTRL + V
Schlumberger-Private

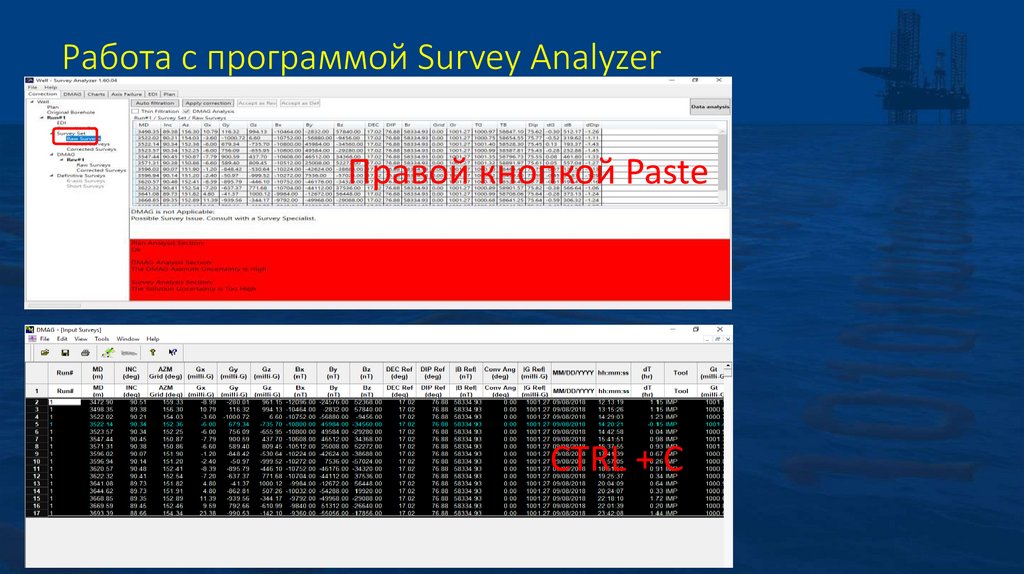

21.

Работа с программой Survey Analyzer
Правой кнопкой Paste
CTRL + C
Schlumberger-Private

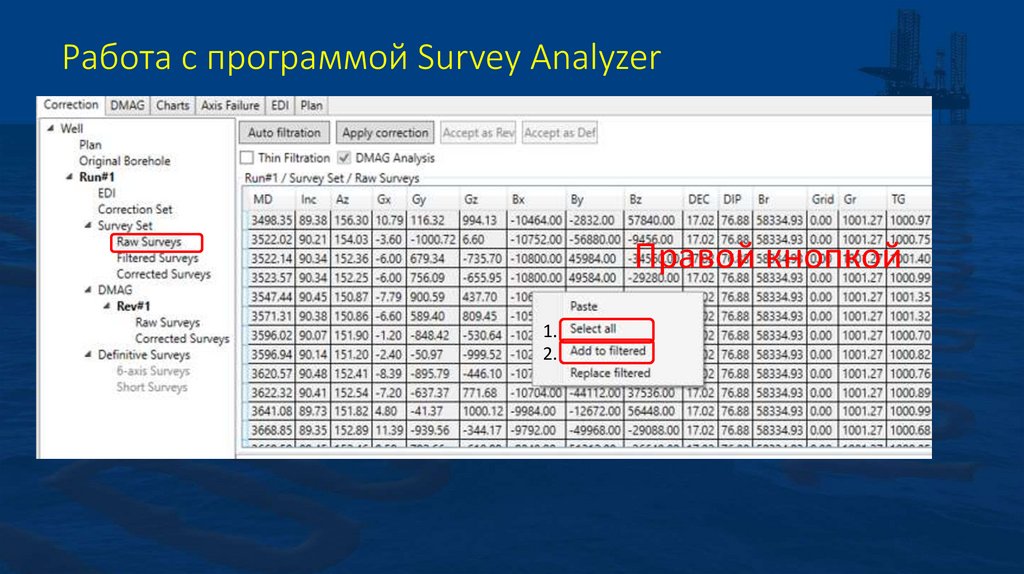

22.

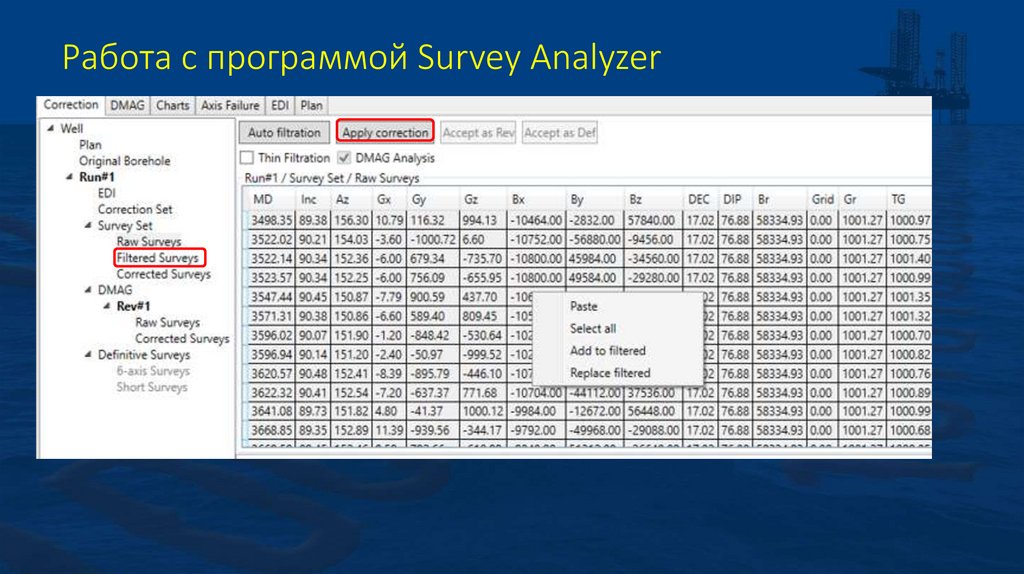

Работа с программой Survey Analyzer
Правой кнопкой
1.
2.
Schlumberger-Private

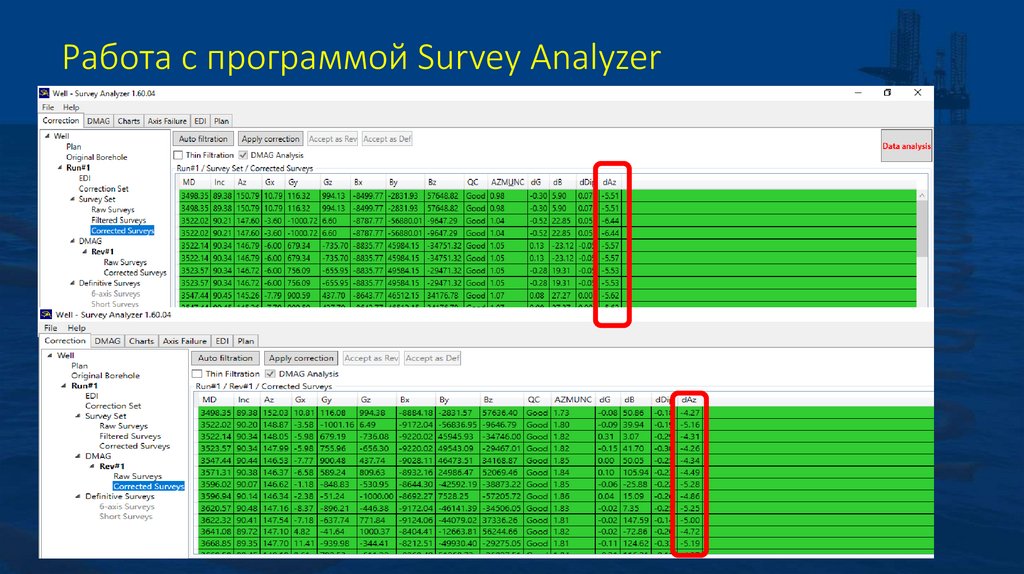

23.

Работа с программой Survey Analyzer
Schlumberger-Private

24.

Работа с программой Survey Analyzer
Schlumberger-Private

25.

Работа с программой Survey Analyzer
Schlumberger-Private

26.

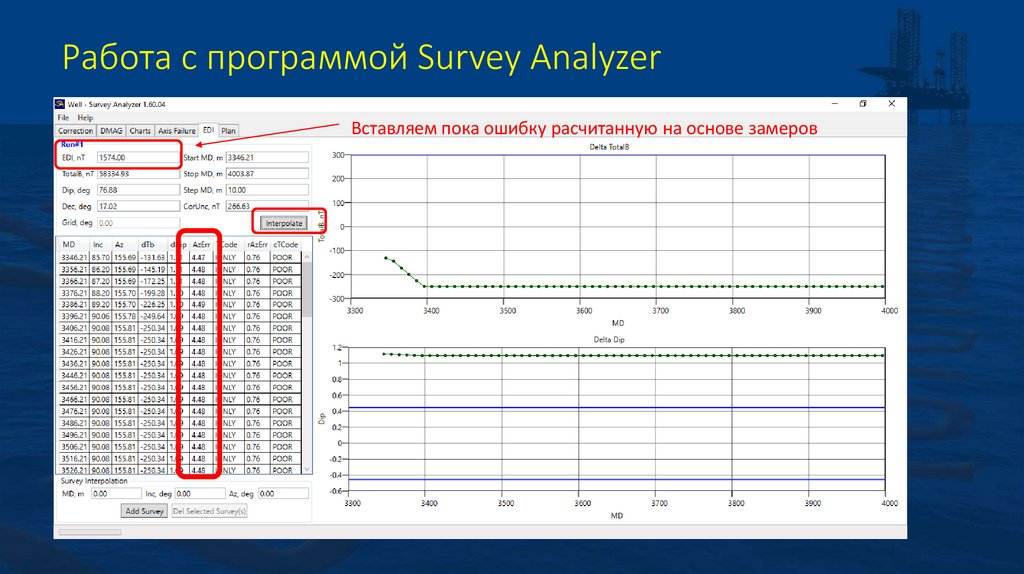

Работа с программой Survey Analyzer
Вставляем пока ошибку расчитанную на основе замеров
Schlumberger-Private

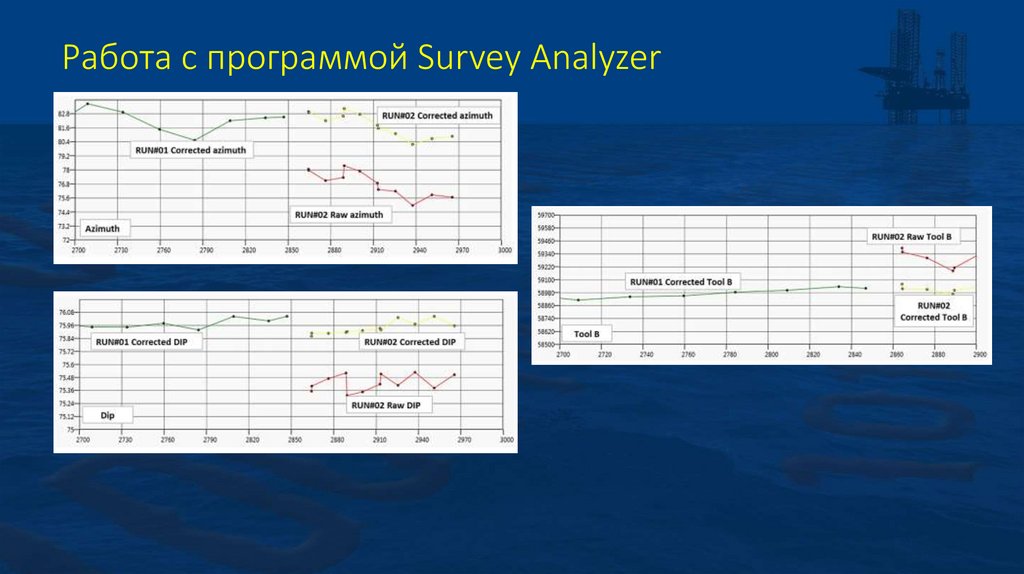

27.

Работа с программой Survey Analyzer
Schlumberger-Private

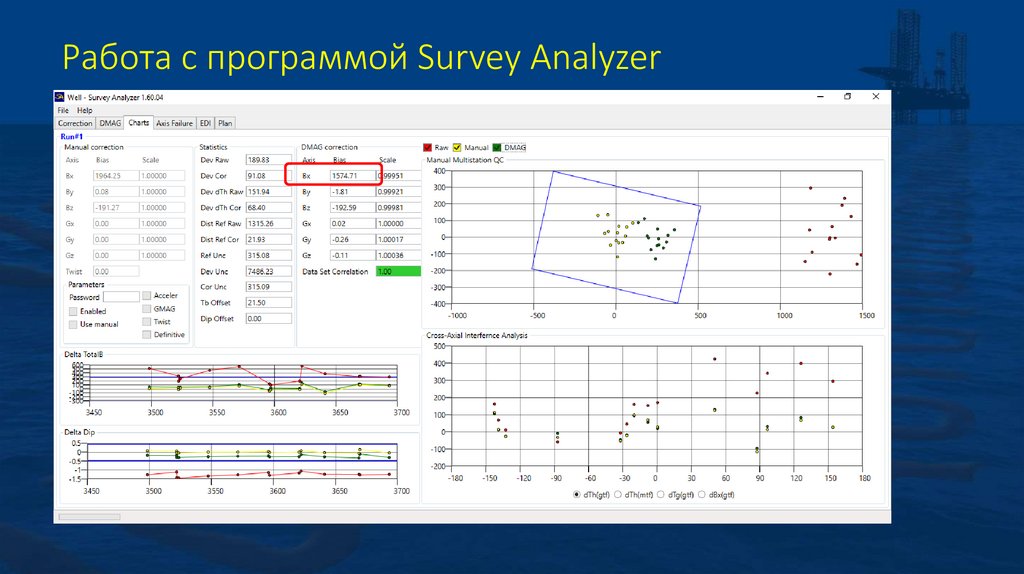

28.

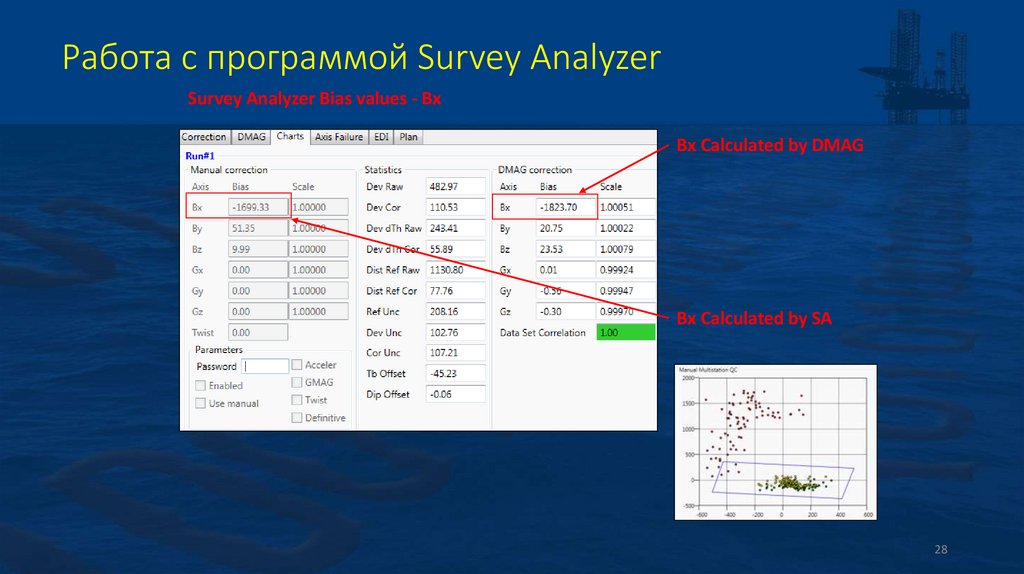

Работа с программой Survey Analyzer
Survey Analyzer Bias values - Bx
Bx Calculated by DMAG
Bx Calculated by SA
28
Schlumberger-Private

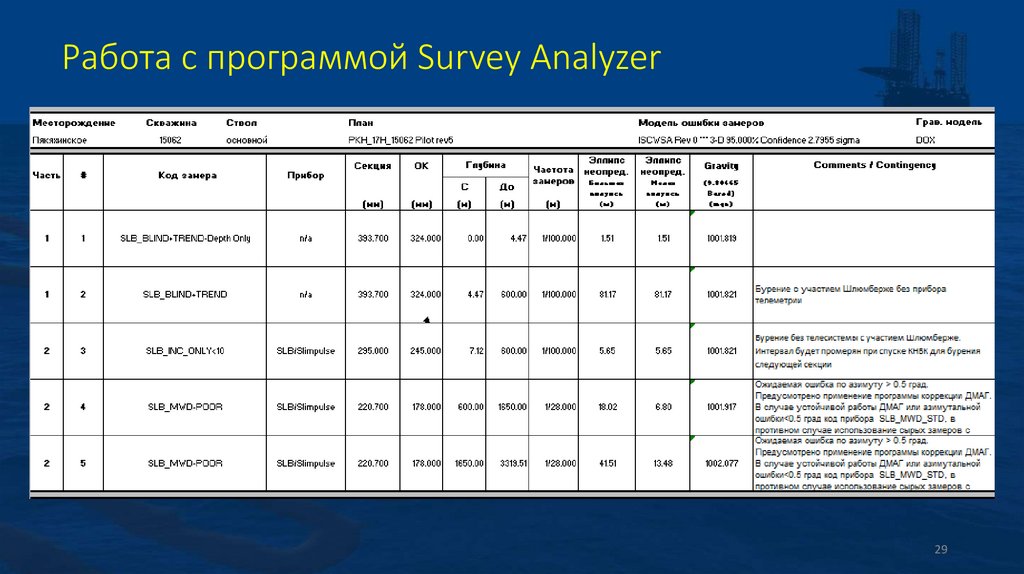

29.

Работа с программой Survey Analyzer
29
Schlumberger-Private

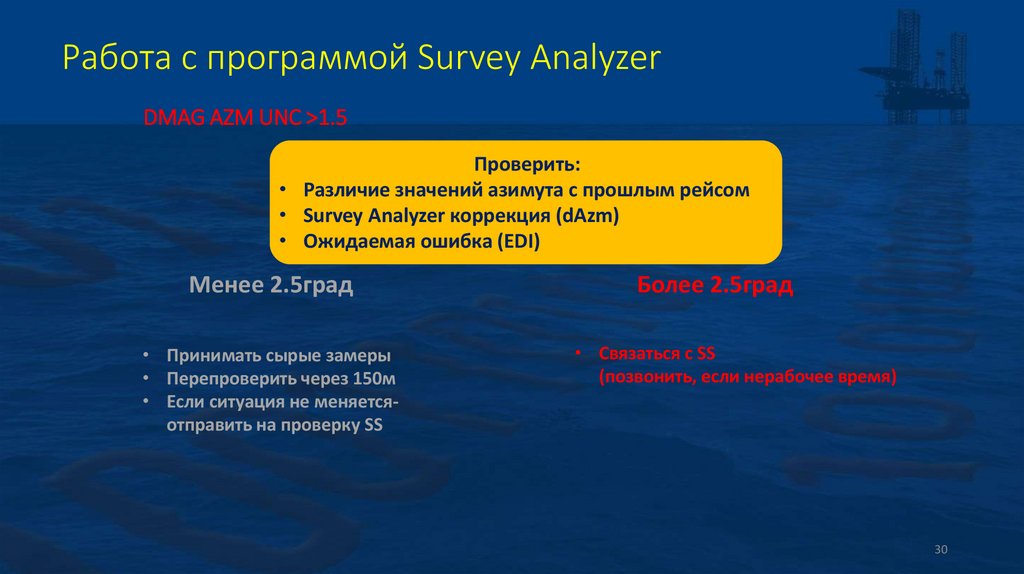

30.

Работа с программой Survey Analyzer
DMAG AZM UNC >1.5
Проверить:
• Различие значений азимута с прошлым рейсом
• Survey Analyzer коррекция (dAzm)
• Ожидаемая ошибка (EDI)
Менее 2.5град
Более 2.5град
• Связаться с SS
(позвонить, если нерабочее время)
• Принимать сырые замеры
• Перепроверить через 150м
• Если ситуация не меняетсяотправить на проверку SS
30
Schlumberger-Private

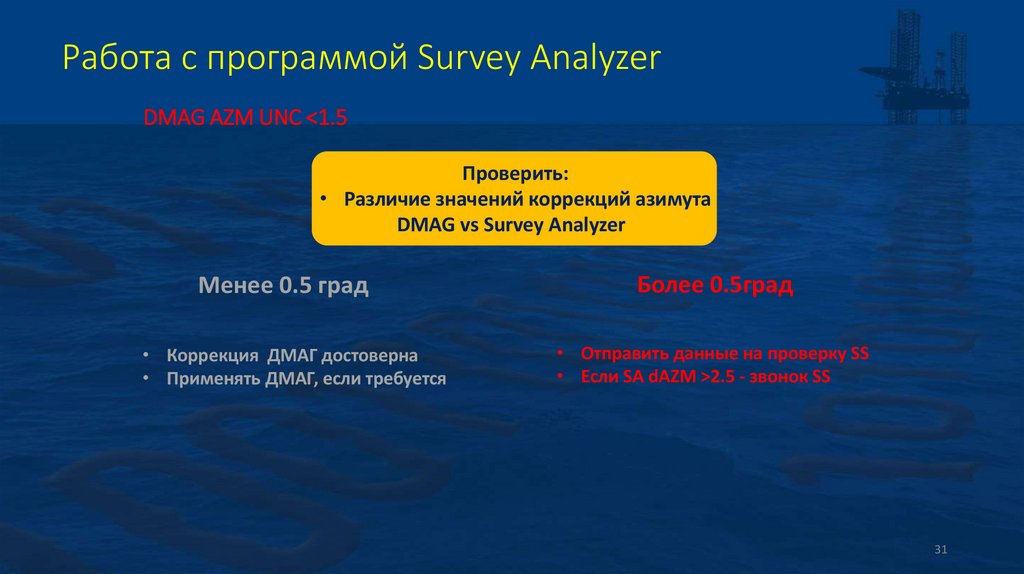

31.

Работа с программой Survey Analyzer
DMAG AZM UNC <1.5
Проверить:
• Различие значений коррекций азимута
DMAG vs Survey Analyzer
Менее 0.5 град
Более 0.5град
• Коррекция ДМАГ достоверна
• Применять ДМАГ, если требуется
• Отправить данные на проверку SS
• Если SA dAZM >2.5 - звонок SS
31
Schlumberger-Private

32.

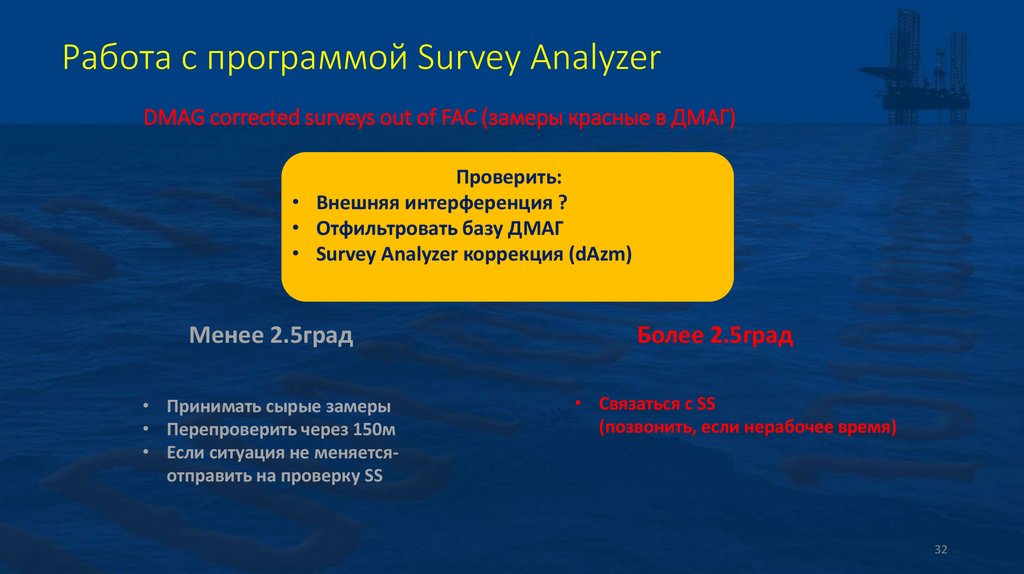

Работа с программой Survey Analyzer
DMAG corrected surveys out of FAC (замеры красные в ДМАГ)
Проверить:
• Внешняя интерференция ?
• Отфильтровать базу ДМАГ
• Survey Analyzer коррекция (dAzm)
Менее 2.5град
Более 2.5град
• Связаться с SS
(позвонить, если нерабочее время)
• Принимать сырые замеры
• Перепроверить через 150м
• Если ситуация не меняетсяотправить на проверку SS
32
Schlumberger-Private

33.

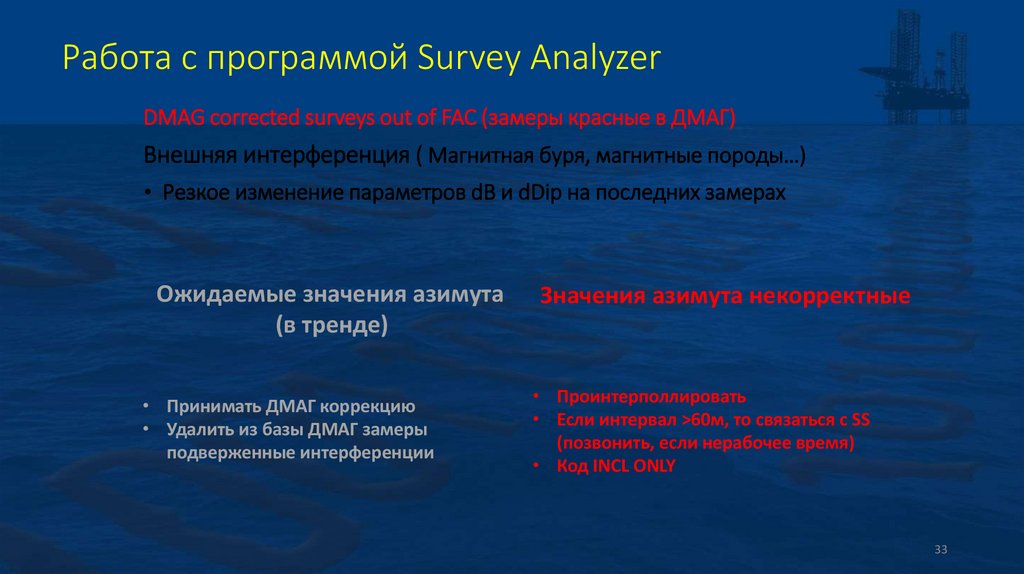

Работа с программой Survey Analyzer
DMAG corrected surveys out of FAC (замеры красные в ДМАГ)
Внешняя интерференция ( Магнитная буря, магнитные породы…)
• Резкое изменение параметров dB и dDip на последних замерах
Ожидаемые значения азимута
(в тренде)
• Принимать ДМАГ коррекцию
• Удалить из базы ДМАГ замеры
подверженные интерференции
Значения азимута некорректные
• Проинтерполлировать
• Если интервал >60м, то связаться с SS
(позвонить, если нерабочее время)
• Код INCL ONLY
33
Schlumberger-Private

34.

Работа с программой Survey Analyzer
Schlumberger-Private

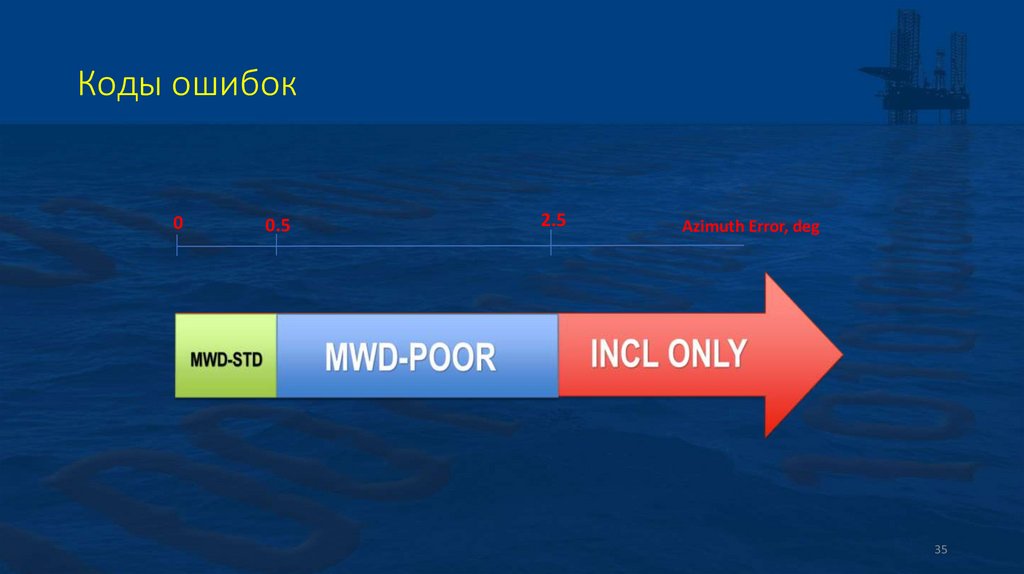

35. Коды ошибок

0
0.5
2.5
Azimuth Error, deg
35
Schlumberger-Private

36.

Работа с программой Survey Analyzer, применение SA коррекции
Schlumberger-Private

37.

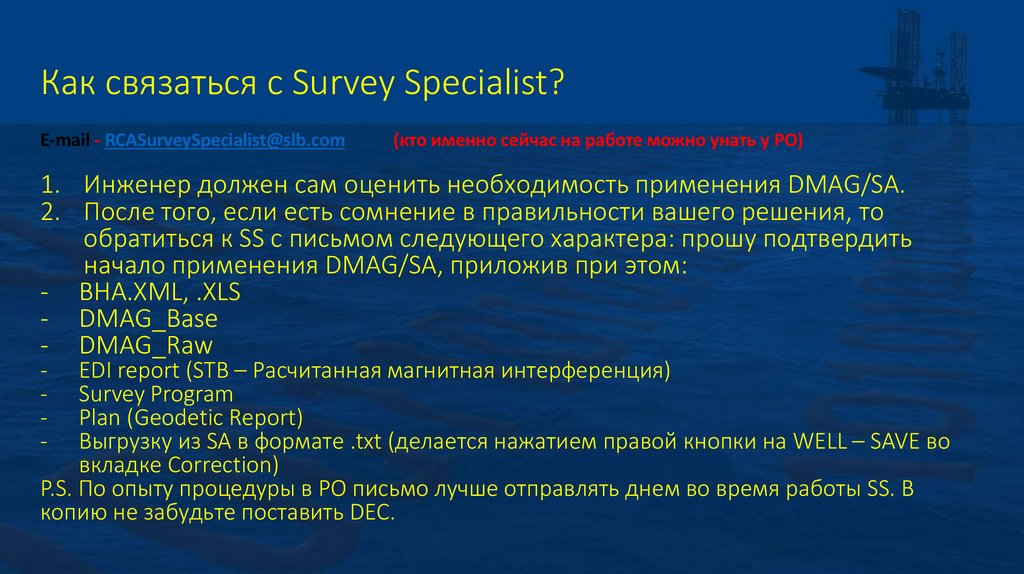

Как связаться с Survey Specialist?
E-mail - RCASurveySpecialist@slb.com
(кто именно сейчас на работе можно унать у РО)
1. Инженер должен сам оценить необходимость применения DMAG/SA.
2. После того, если есть сомнение в правильности вашего решения, то
обратиться к SS с письмом следующего характера: прошу подтвердить
начало применения DMAG/SA, приложив при этом:
- BHA.XML, .XLS
- DMAG_Base
- DMAG_Raw
-
EDI report (STB – Расчитанная магнитная интерференция)
Survey Program
Plan (Geodetic Report)
Выгрузку из SA в формате .txt (делается нажатием правой кнопки на WELL – SAVE во
вкладке Correction)
P.S. По опыту процедуры в РО письмо лучше отправлять днем во время работы SS. В
копию не забудьте поставить DEC.
