11_занятие

1.

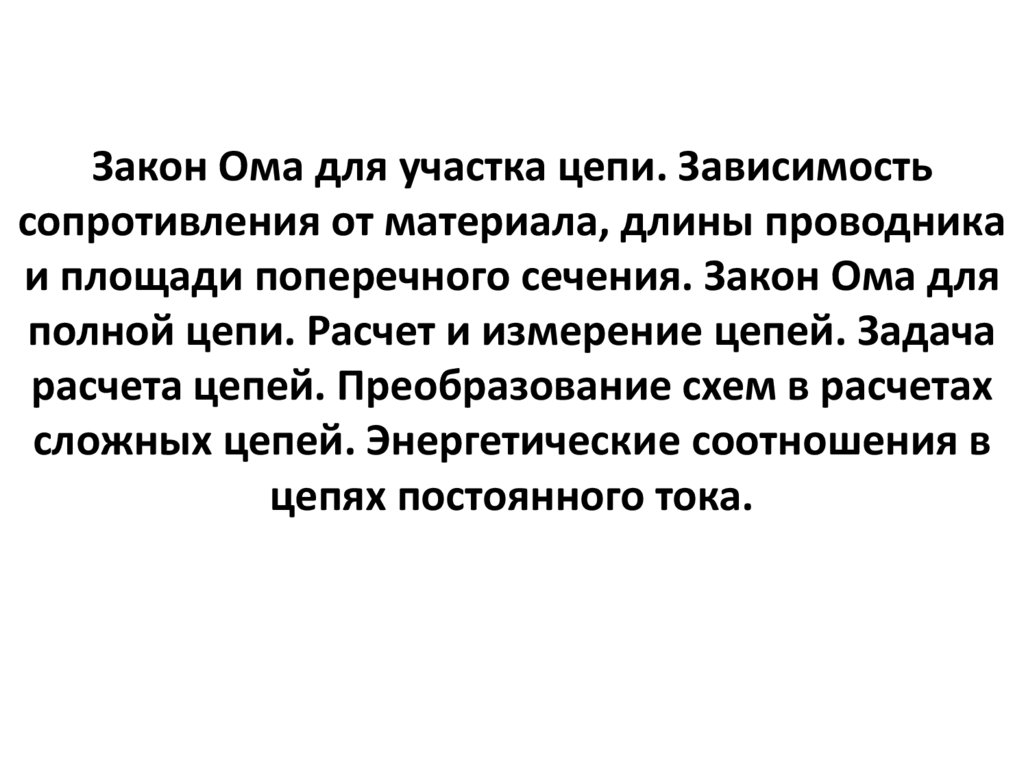

Закон Ома для участка цепи. Зависимость
сопротивления от материала, длины проводника
и площади поперечного сечения. Закон Ома для
полной цепи. Расчет и измерение цепей. Задача
расчета цепей. Преобразование схем в расчетах
сложных цепей. Энергетические соотношения в
цепях постоянного тока.

2.

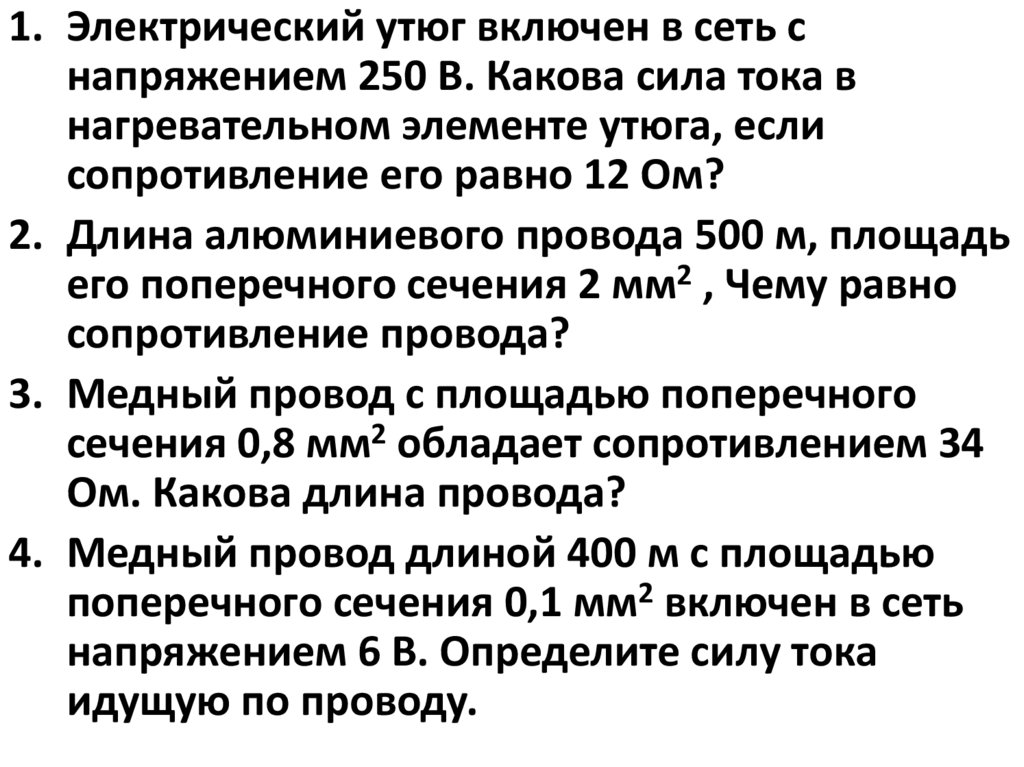

1. Электрический утюг включен в сеть с
напряжением 250 В. Какова сила тока в
нагревательном элементе утюга, если
сопротивление его равно 12 Ом?
2. Длина алюминиевого провода 500 м, площадь
его поперечного сечения 2 мм2 , Чему равно
сопротивление провода?
3. Медный провод с площадью поперечного
сечения 0,8 мм2 обладает сопротивлением 34
Ом. Какова длина провода?
4. Медный провод длиной 400 м с площадью
поперечного сечения 0,1 мм2 включен в сеть
напряжением 6 В. Определите силу тока
идущую по проводу.

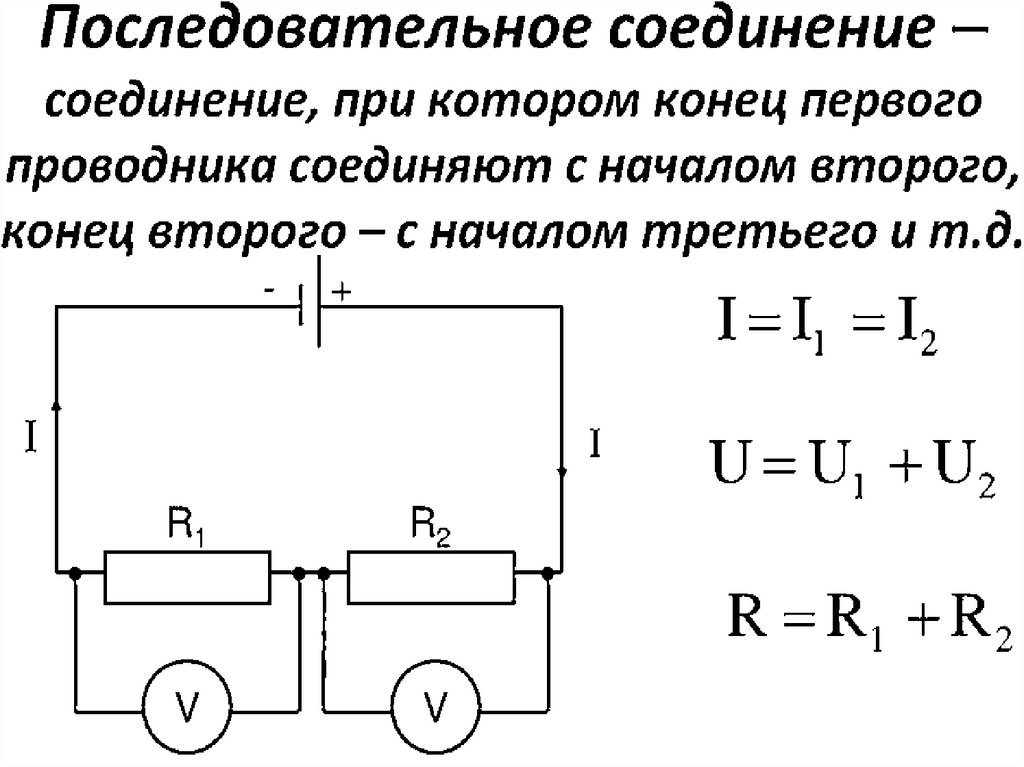

3.

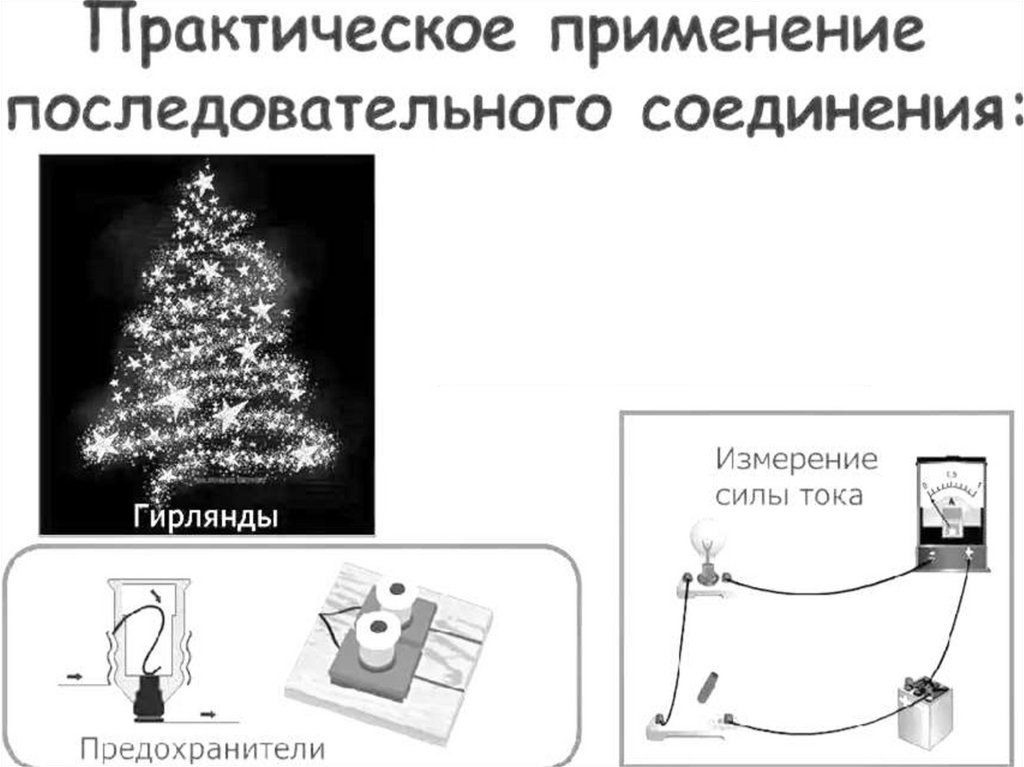

4.

5.

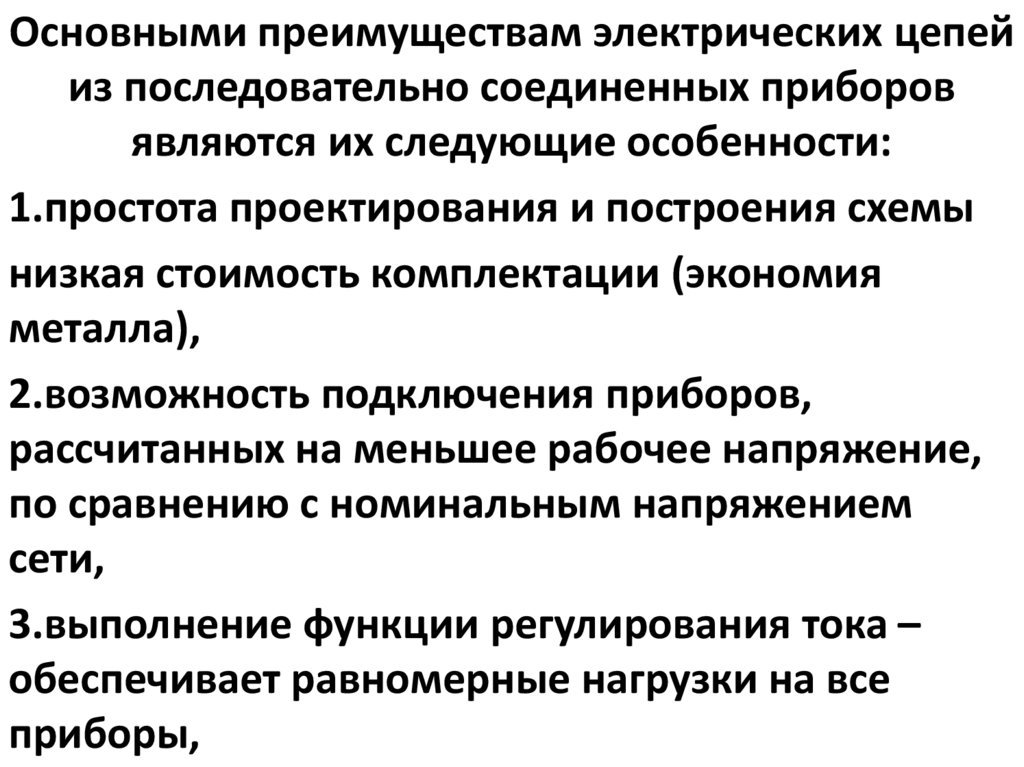

Основными преимуществам электрических цепей
из последовательно соединенных приборов
являются их следующие особенности:
1.простота проектирования и построения схемы
низкая стоимость комплектации (экономия
металла),
2.возможность подключения приборов,
рассчитанных на меньшее рабочее напряжение,
по сравнению с номинальным напряжением
сети,
3.выполнение функции регулирования тока –
обеспечивает равномерные нагрузки на все
приборы,

6.

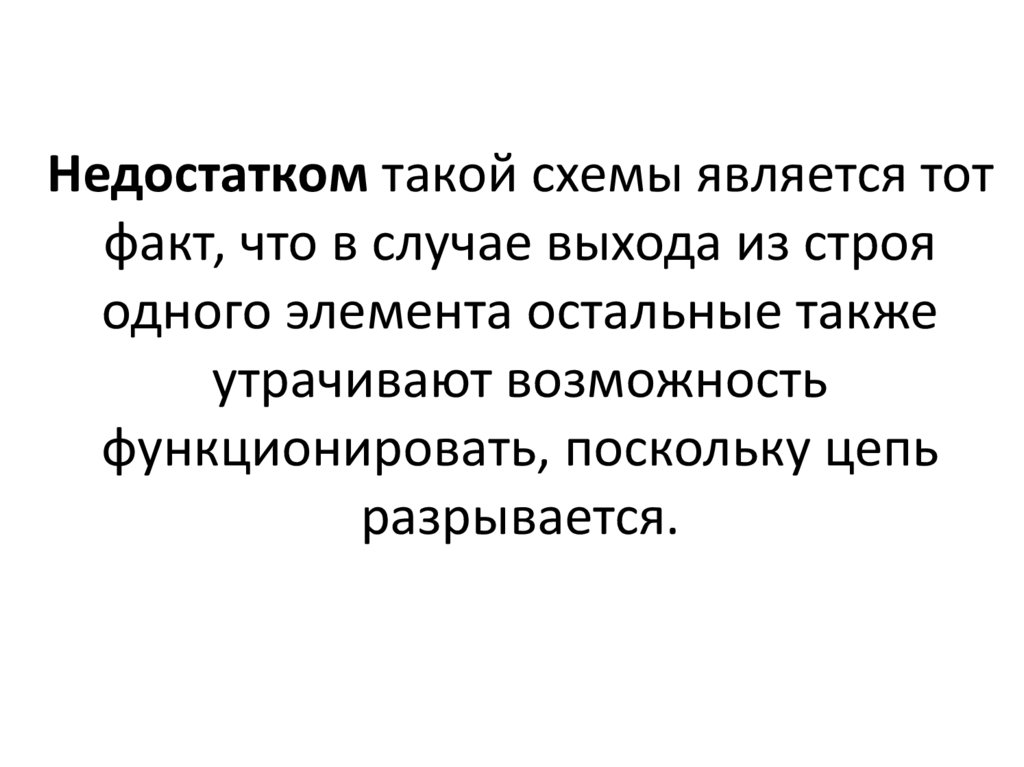

Недостатком такой схемы является тот
факт, что в случае выхода из строя
одного элемента остальные также
утрачивают возможность
функционировать, поскольку цепь
разрывается.

7.

1.
2.
3.
4.

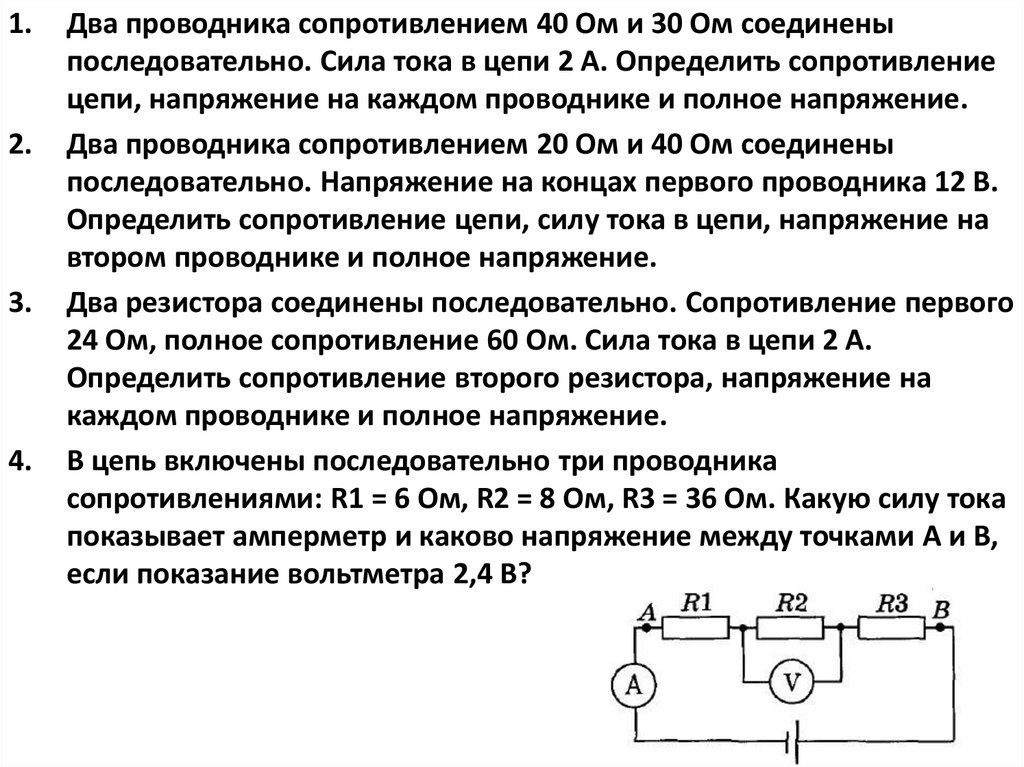

Два проводника сопротивлением 40 Ом и 30 Ом соединены
последовательно. Сила тока в цепи 2 А. Определить сопротивление
цепи, напряжение на каждом проводнике и полное напряжение.
Два проводника сопротивлением 20 Ом и 40 Ом соединены
последовательно. Напряжение на концах первого проводника 12 В.
Определить сопротивление цепи, силу тока в цепи, напряжение на
втором проводнике и полное напряжение.
Два резистора соединены последовательно. Сопротивление первого
24 Ом, полное сопротивление 60 Ом. Сила тока в цепи 2 А.
Определить сопротивление второго резистора, напряжение на
каждом проводнике и полное напряжение.
В цепь включены последовательно три проводника
сопротивлениями: R1 = 6 Ом, R2 = 8 Ом, R3 = 36 Ом. Какую силу тока
показывает амперметр и каково напряжение между точками А и В,
если показание вольтметра 2,4 В?
