Предложение по пружине стенда_бронза

1.

Предложение по конструкции
пружины для стенда

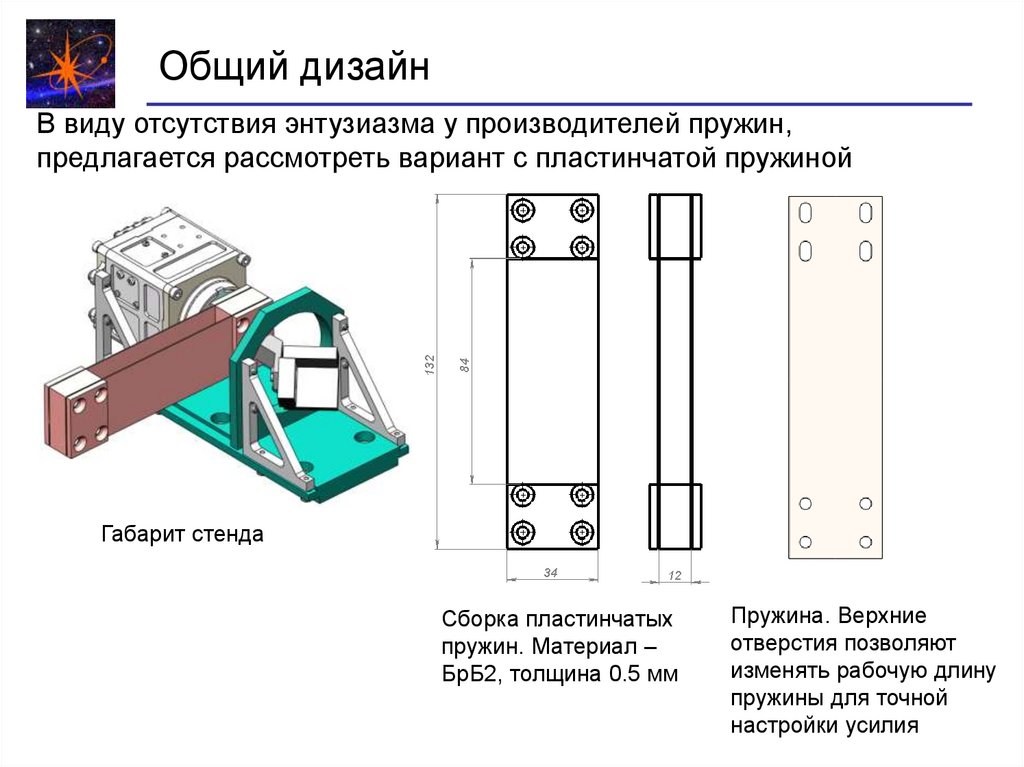

2. Общий дизайн

В виду отсутствия энтузиазма у производителей пружин,
предлагается рассмотреть вариант с пластинчатой пружиной
Габарит стенда
Сборка пластинчатых
пружин. Материал –
БрБ2, толщина 0.5 мм
Пружина. Верхние
отверстия позволяют
изменять рабочую длину
пружины для точной
настройки усилия

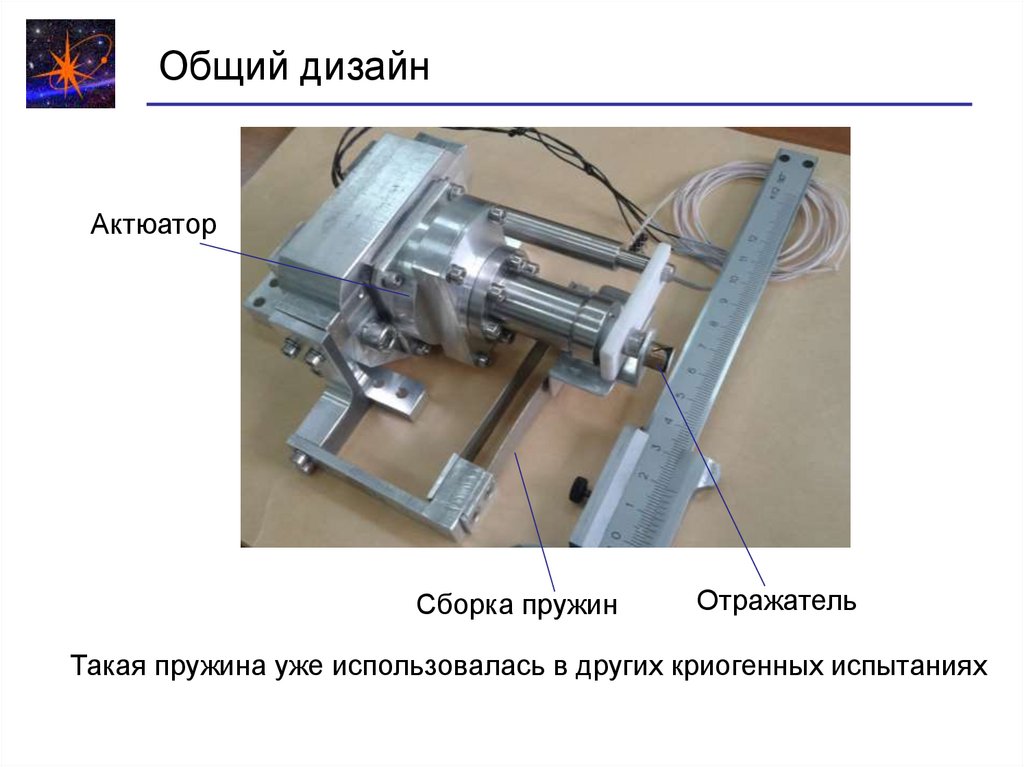

3. Общий дизайн

Актюатор
Сборка пружин
Отражатель
Такая пружина уже использовалась в других криогенных испытаниях

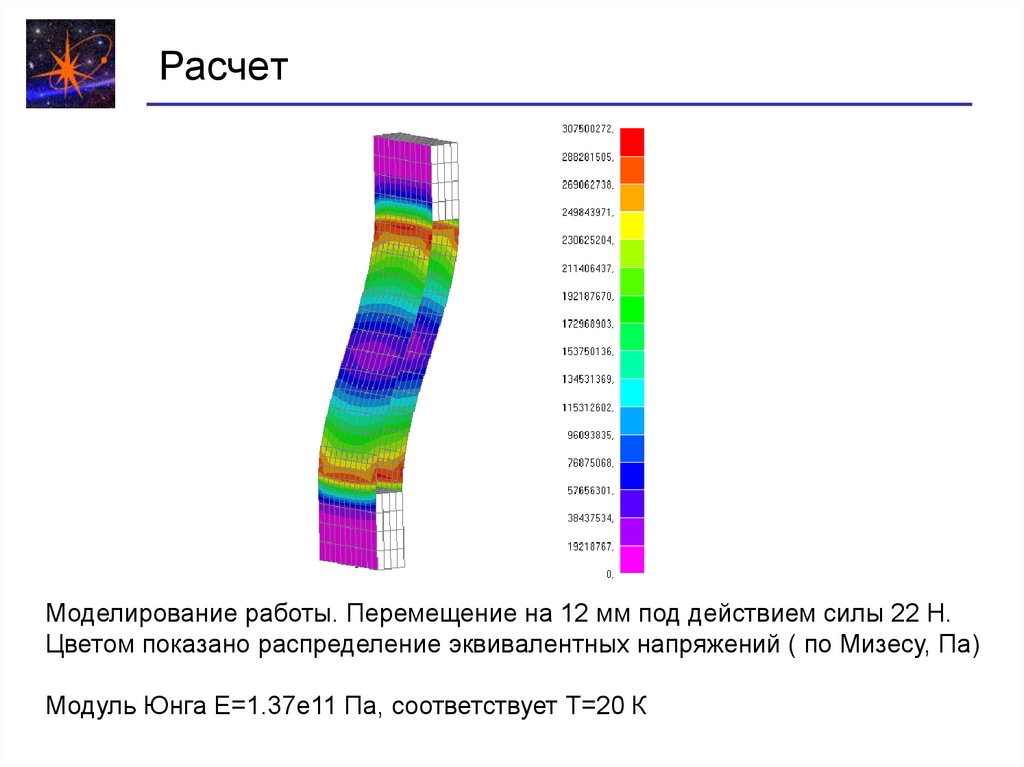

4. Расчет

Моделирование работы. Перемещение на 12 мм под действием силы 22 Н.
Цветом показано распределение эквивалентных напряжений ( по Мизесу, Па)
Модуль Юнга Е=1.37е11 Па, соответствует Т=20 К
