Конструкции, типы щитов и пультов и правила их монтажа

1.

Конструкции,типы щитов и пультов и
правила их монтажа

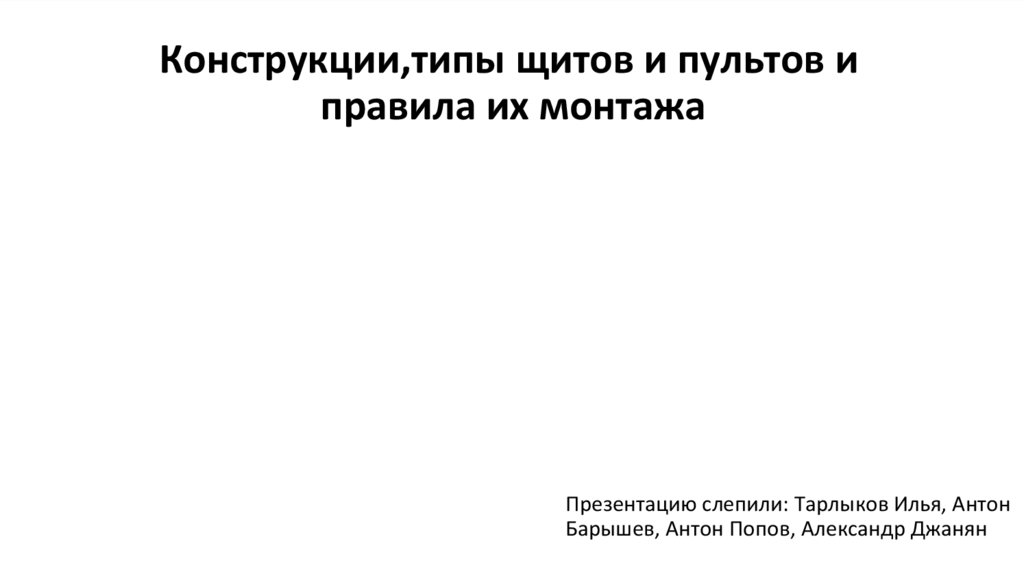

Презентацию слепили: Тарлыков Илья, Антон
Барышев, Антон Попов, Александр Джанян

2.

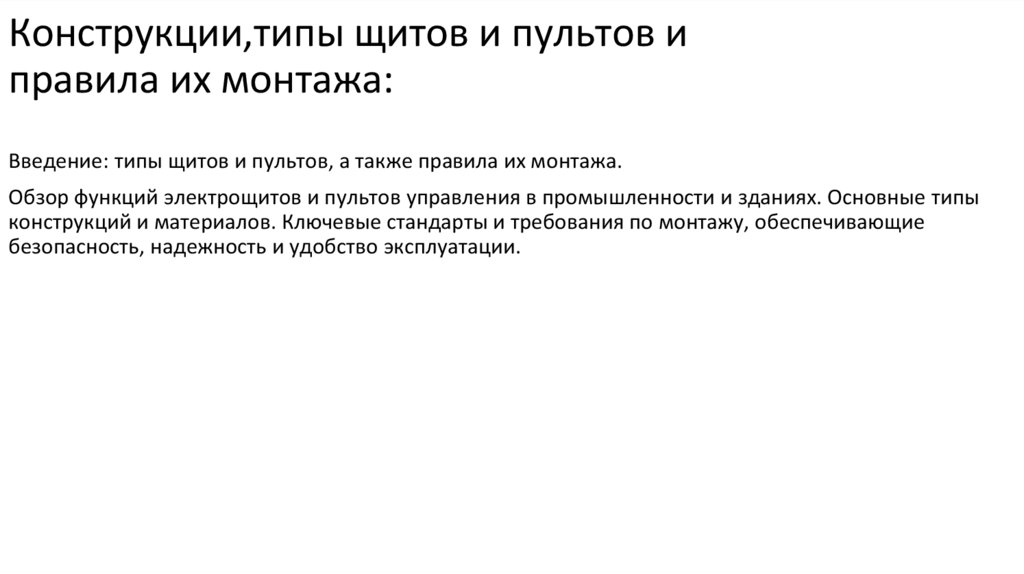

Конструкции,типы щитов и пультов и
правила их монтажа:
Введение: типы щитов и пультов, а также правила их монтажа.
Обзор функций электрощитов и пультов управления в промышленности и зданиях. Основные типы
конструкций и материалов. Ключевые стандарты и требования по монтажу, обеспечивающие
безопасность, надежность и удобство эксплуатации.

3.

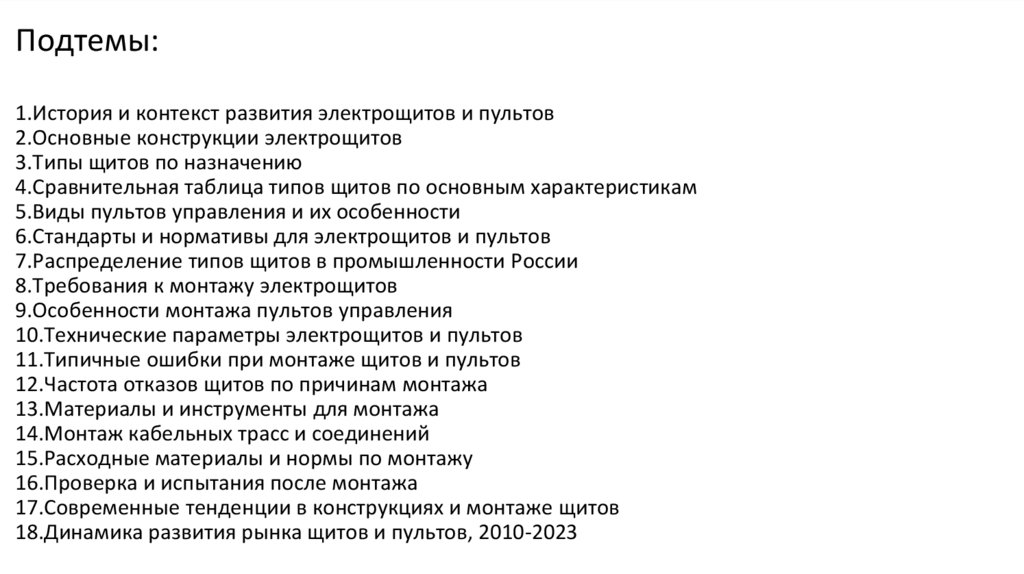

Подтемы:
1.История и контекст развития электрощитов и пультов
2.Основные конструкции электрощитов
3.Типы щитов по назначению
4.Сравнительная таблица типов щитов по основным характеристикам
5.Виды пультов управления и их особенности
6.Стандарты и нормативы для электрощитов и пультов
7.Распределение типов щитов в промышленности России
8.Требования к монтажу электрощитов
9.Особенности монтажа пультов управления
10.Технические параметры электрощитов и пультов
11.Типичные ошибки при монтаже щитов и пультов
12.Частота отказов щитов по причинам монтажа
13.Материалы и инструменты для монтажа
14.Монтаж кабельных трасс и соединений
15.Расходные материалы и нормы по монтажу
16.Проверка и испытания после монтажа
17.Современные тенденции в конструкциях и монтаже щитов
18.Динамика развития рынка щитов и пультов, 2010-2023

4.

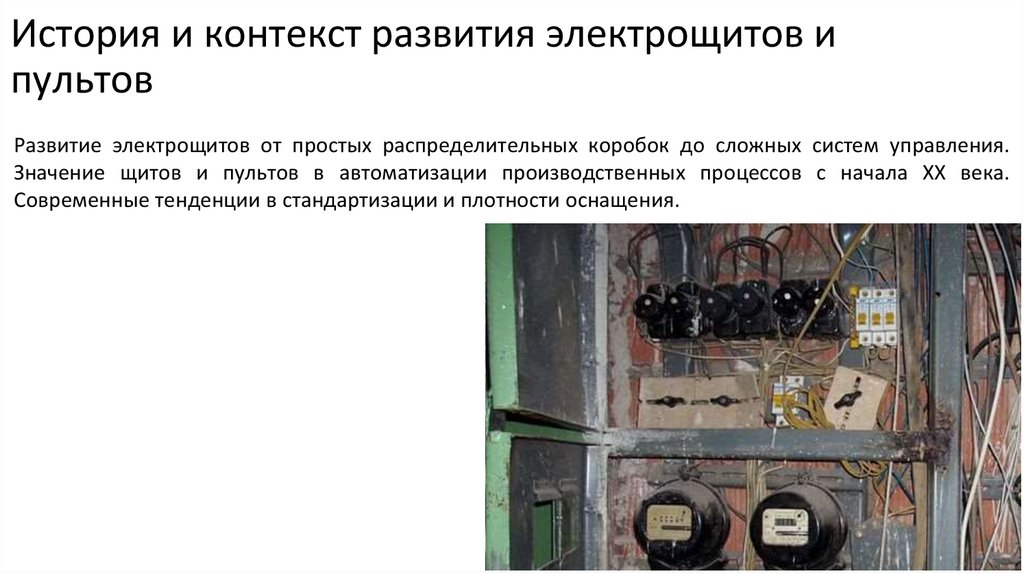

История и контекст развития электрощитов и
пультов
Развитие электрощитов от простых распределительных коробок до сложных систем управления.
Значение щитов и пультов в автоматизации производственных процессов с начала XX века.
Современные тенденции в стандартизации и плотности оснащения.

5.

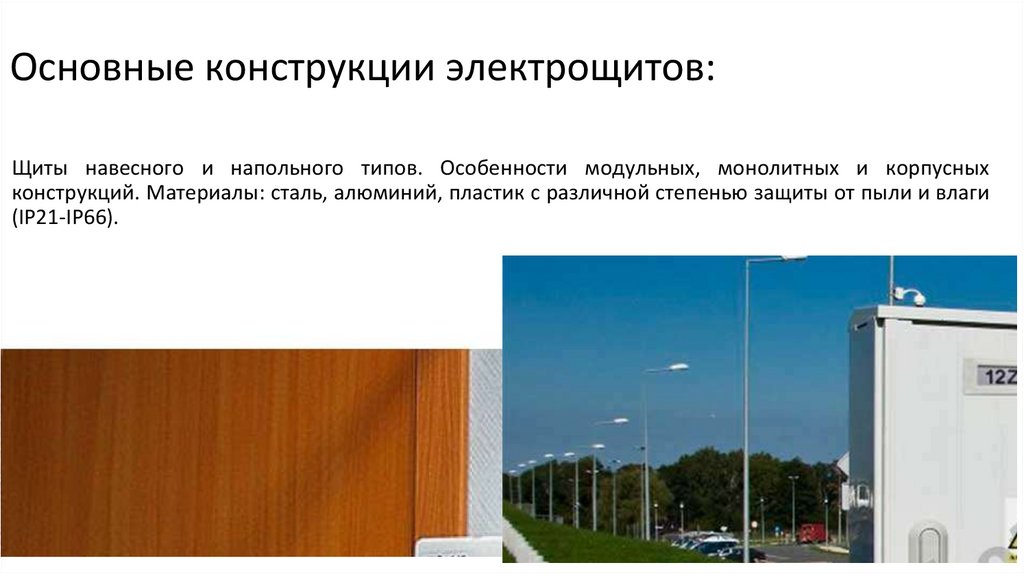

Основные конструкции электрощитов:
Щиты навесного и напольного типов. Особенности модульных, монолитных и корпусных
конструкций. Материалы: сталь, алюминий, пластик с различной степенью защиты от пыли и влаги
(IP21-IP66).

6.

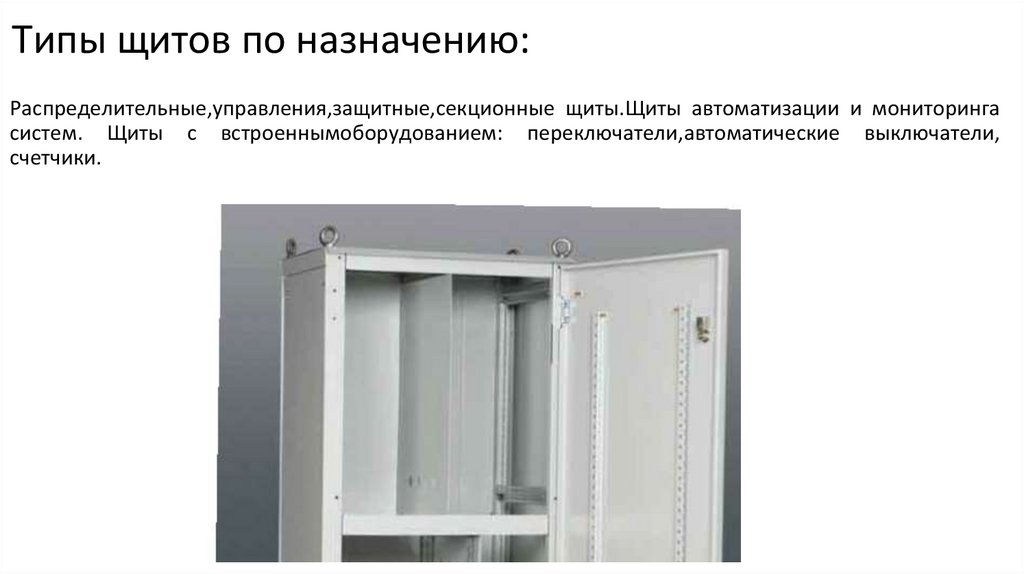

Типы щитов по назначению:
Распределительные,управления,защитные,секционные щиты.Щиты автоматизации и мониторинга
систем. Щиты с встроеннымоборудованием: переключатели,автоматические выключатели,
счетчики.

7.

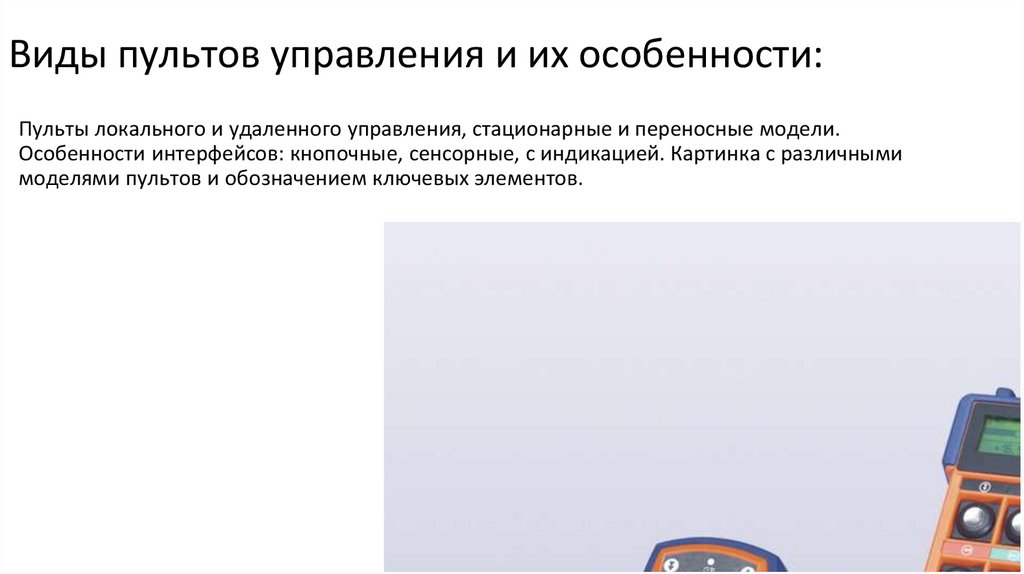

Виды пультов управления и их особенности:
Пульты локального и удаленного управления, стационарные и переносные модели.
Особенности интерфейсов: кнопочные, сенсорные, с индикацией. Картинка с различными
моделями пультов и обозначением ключевых элементов.

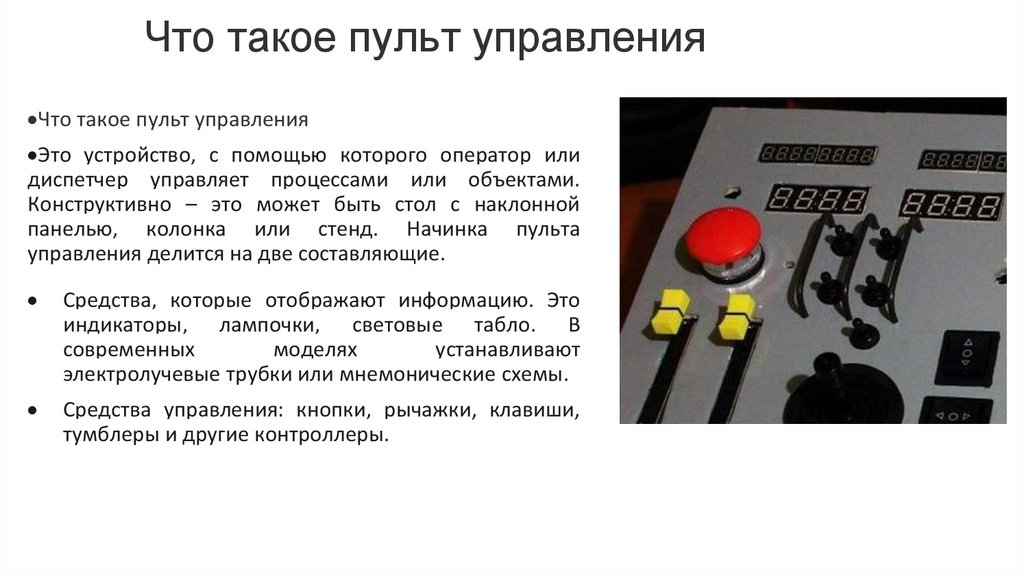

8.

Что такое пульт управления
Что такое пульт управления
Это устройство, с помощью которого оператор или
диспетчер управляет процессами или объектами.
Конструктивно – это может быть стол с наклонной
панелью, колонка или стенд. Начинка пульта
управления делится на две составляющие.
Средства, которые отображают информацию. Это
индикаторы, лампочки, световые табло. В
современных
моделях
устанавливают
электролучевые трубки или мнемонические схемы.
Средства управления: кнопки, рычажки, клавиши,
тумблеры и другие контроллеры.

9.

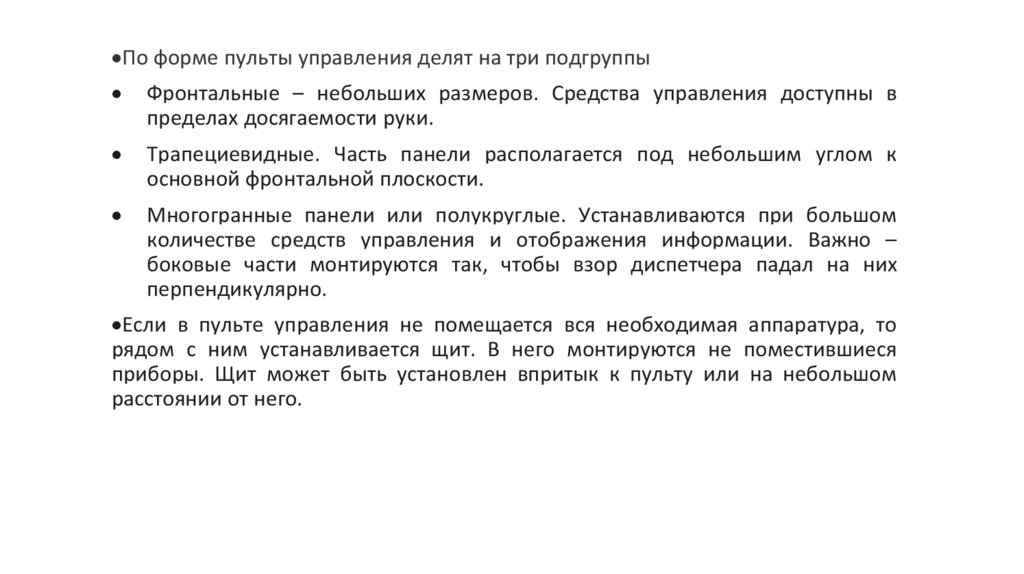

По форме пульты управления делят на три подгруппы
Фронтальные – небольших размеров. Средства управления доступны в
пределах досягаемости руки.
Трапециевидные. Часть панели располагается под небольшим углом к
основной фронтальной плоскости.
Многогранные панели или полукруглые. Устанавливаются при большом
количестве средств управления и отображения информации. Важно –
боковые части монтируются так, чтобы взор диспетчера падал на них
перпендикулярно.
Если в пульте управления не помещается вся необходимая аппаратура, то
рядом с ним устанавливается щит. В него монтируются не поместившиеся
приборы. Щит может быть установлен впритык к пульту или на небольшом
расстоянии от него.

10.

Стандарты и нормативы для электрощитов и
пультов:
ГОСТ 14254, ГОСТ 12.2.007.0, МЭК 61439. Требования к материалам, электрической
безопасности, защите от внешних воздействий. Обязательные испытания и маркировка.

11.

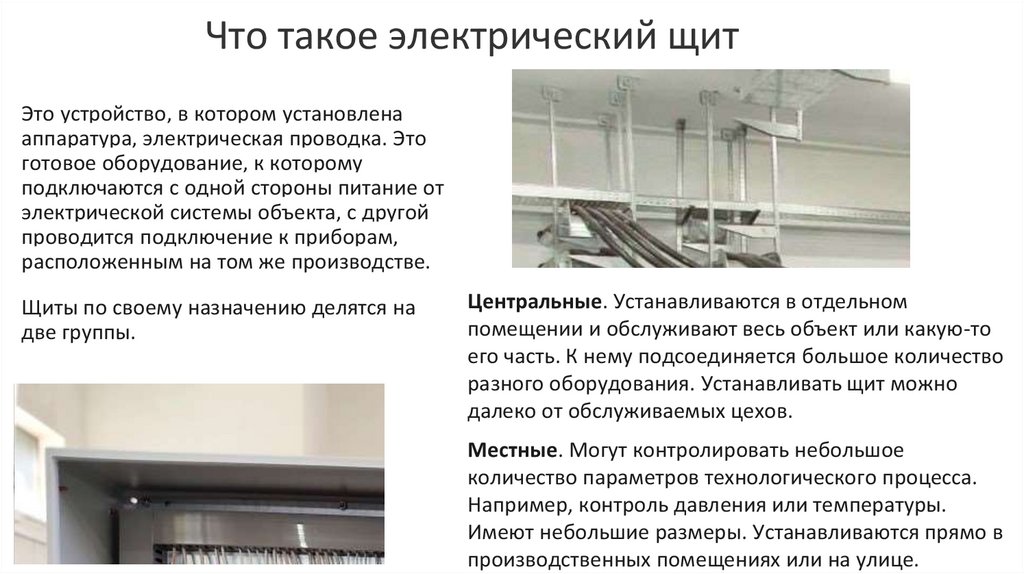

Что такое электрический щит
Это устройство, в котором установлена
аппаратура, электрическая проводка. Это
готовое оборудование, к которому
подключаются с одной стороны питание от
электрической системы объекта, с другой
проводится подключение к приборам,
расположенным на том же производстве.
Щиты по своему назначению делятся на
две группы.
Центральные. Устанавливаются в отдельном
помещении и обслуживают весь объект или какую-то
его часть. К нему подсоединяется большое количество
разного оборудования. Устанавливать щит можно
далеко от обслуживаемых цехов.
Местные. Могут контролировать небольшое
количество параметров технологического процесса.
Например, контроль давления или температуры.
Имеют небольшие размеры. Устанавливаются прямо в
производственных помещениях или на улице.

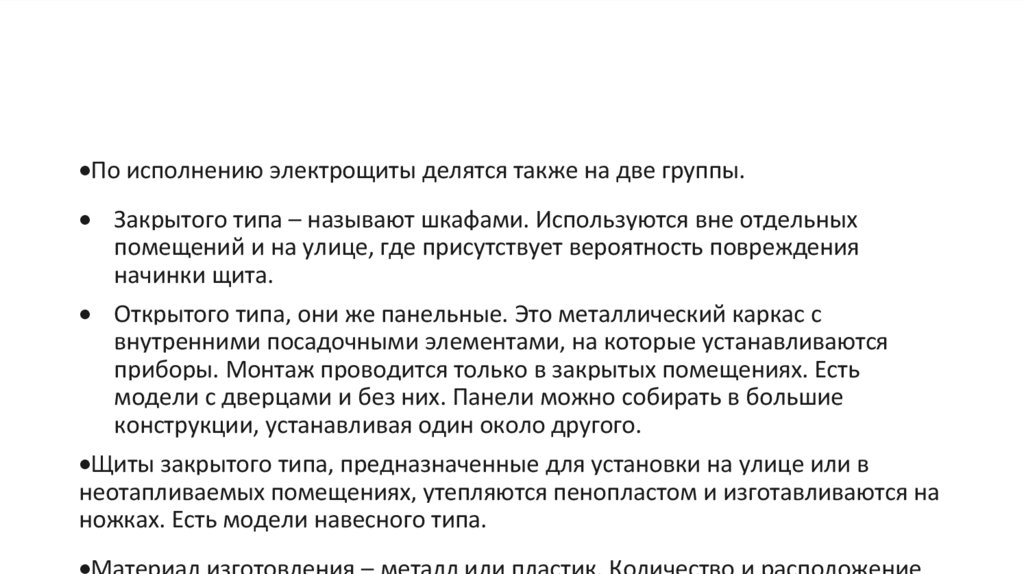

12.

По исполнению электрощиты делятся также на две группы.
Закрытого типа – называют шкафами. Используются вне отдельных
помещений и на улице, где присутствует вероятность повреждения
начинки щита.
Открытого типа, они же панельные. Это металлический каркас с
внутренними посадочными элементами, на которые устанавливаются
приборы. Монтаж проводится только в закрытых помещениях. Есть
модели с дверцами и без них. Панели можно собирать в большие
конструкции, устанавливая один около другого.
Щиты закрытого типа, предназначенные для установки на улице или в
неотапливаемых помещениях, утепляются пенопластом и изготавливаются на
ножках. Есть модели навесного типа.

13.

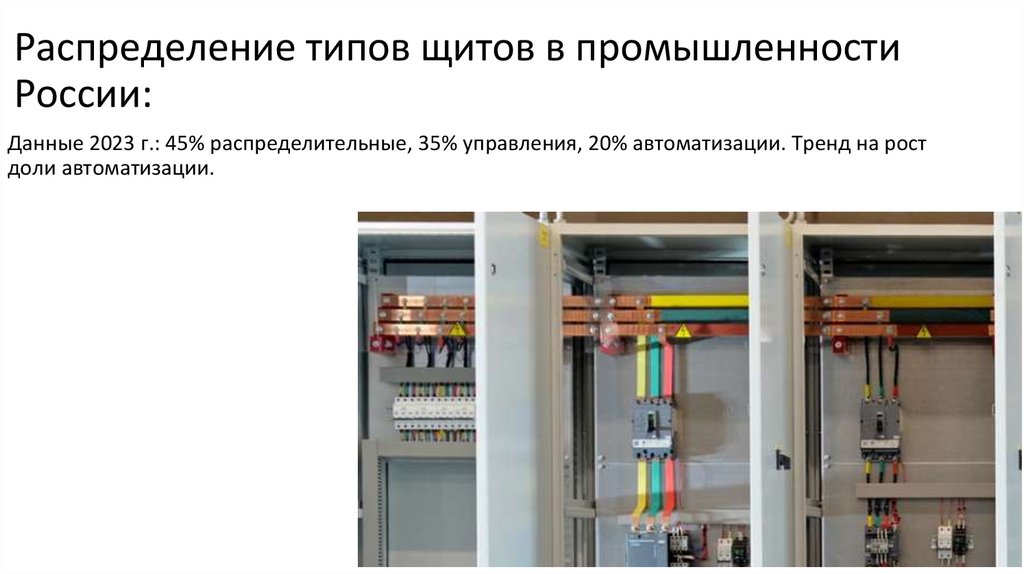

Распределение типов щитов в промышленности
России:
Данные 2023 г.: 45% распределительные, 35% управления, 20% автоматизации. Тренд на рост
доли автоматизации.

14.

Требования к монтажу электрощитов:
Обязательные уровни безопасности — заземление, защитные кожухи. Рекомендации по
расположению: высота от пола 1.5 м, достаточный зазор для проветривания. Условия для
предотвращения перегрева и доступа посторонних лиц.

15.

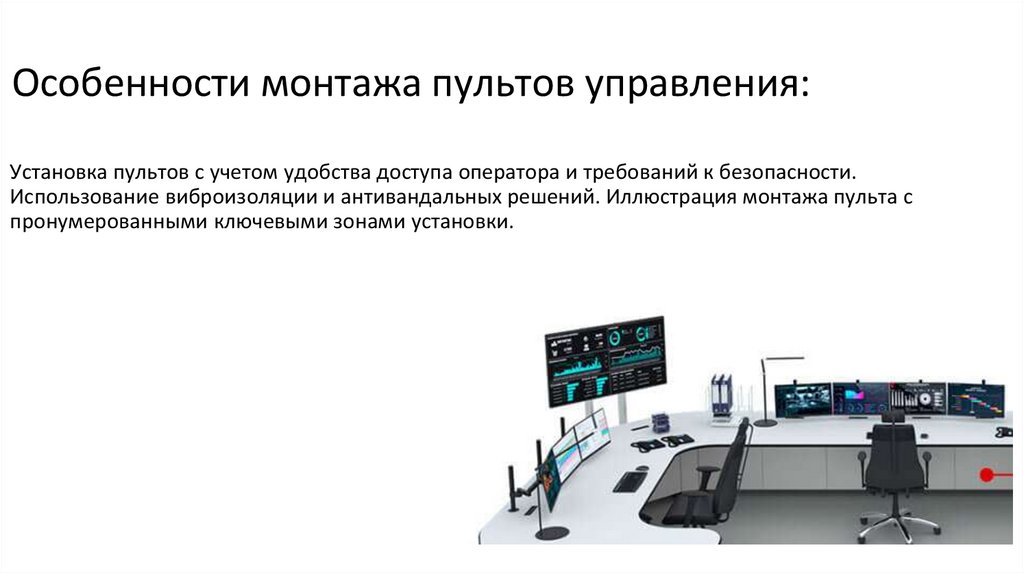

Особенности монтажа пультов управления:
Установка пультов с учетом удобства доступа оператора и требований к безопасности.
Использование виброизоляции и антивандальных решений. Иллюстрация монтажа пульта с
пронумерованными ключевыми зонами установки.

16.

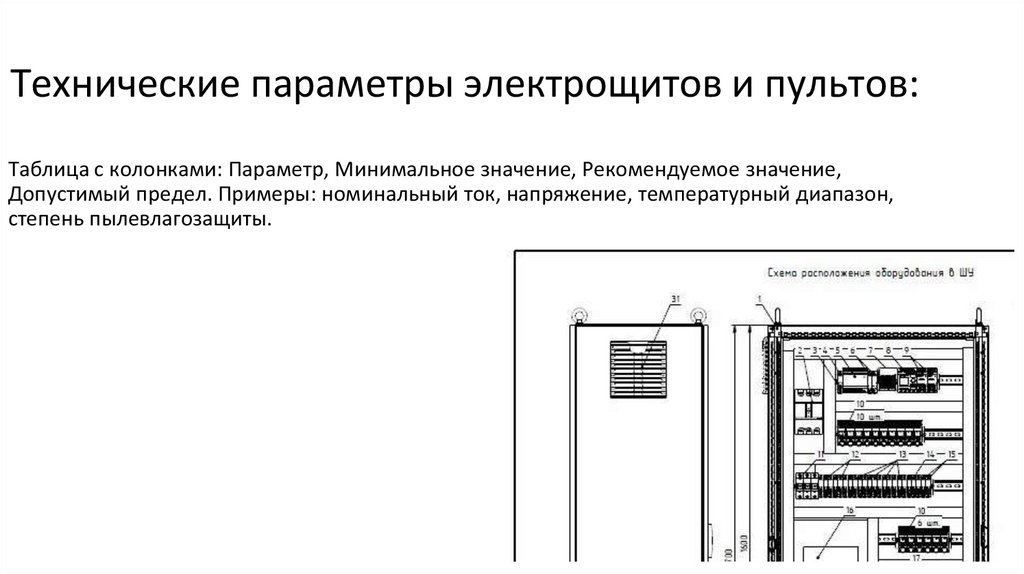

Технические параметры электрощитов и пультов:
Таблица с колонками: Параметр, Минимальное значение, Рекомендуемое значение,
Допустимый предел. Примеры: номинальный ток, напряжение, температурный диапазон,
степень пылевлагозащиты.

17.

Типичные ошибки при монтаже щитов и пультов:
Недостаточное заземление, неправильное крепление, несоблюдение зазоров. Нарушения
кабельной разводки ведут к перегреву. Несоблюдение стандартов ведёт к поломкам и
авариям.

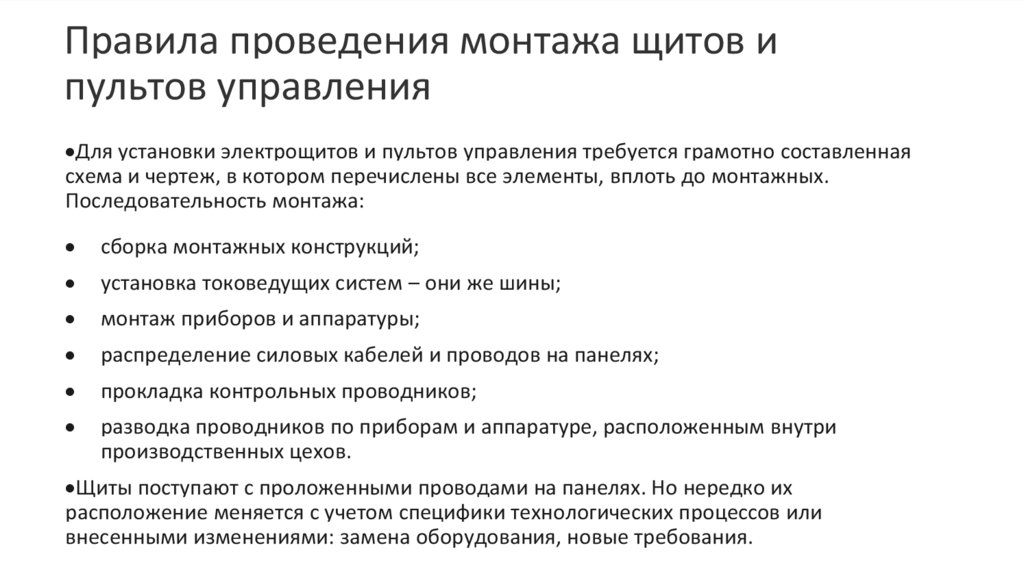

18.

Правила проведения монтажа щитов и
пультов управления
Для установки электрощитов и пультов управления требуется грамотно составленная
схема и чертеж, в котором перечислены все элементы, вплоть до монтажных.
Последовательность монтажа:
сборка монтажных конструкций;
установка токоведущих систем – они же шины;
монтаж приборов и аппаратуры;
распределение силовых кабелей и проводов на панелях;
прокладка контрольных проводников;
разводка проводников по приборам и аппаратуре, расположенным внутри
производственных цехов.
Щиты поступают с проложенными проводами на панелях. Но нередко их
расположение меняется с учетом специфики технологических процессов или
внесенными изменениями: замена оборудования, новые требования.

19.

Частота отказов щитов по причинам монтажа:
График линейный: Отсутствие заземления – 35%, неправильное крепление – 25%, плохая
вентиляция – 15%, прочие – 25%. Статистика за последние 5 лет на примере крупных заводов.

20.

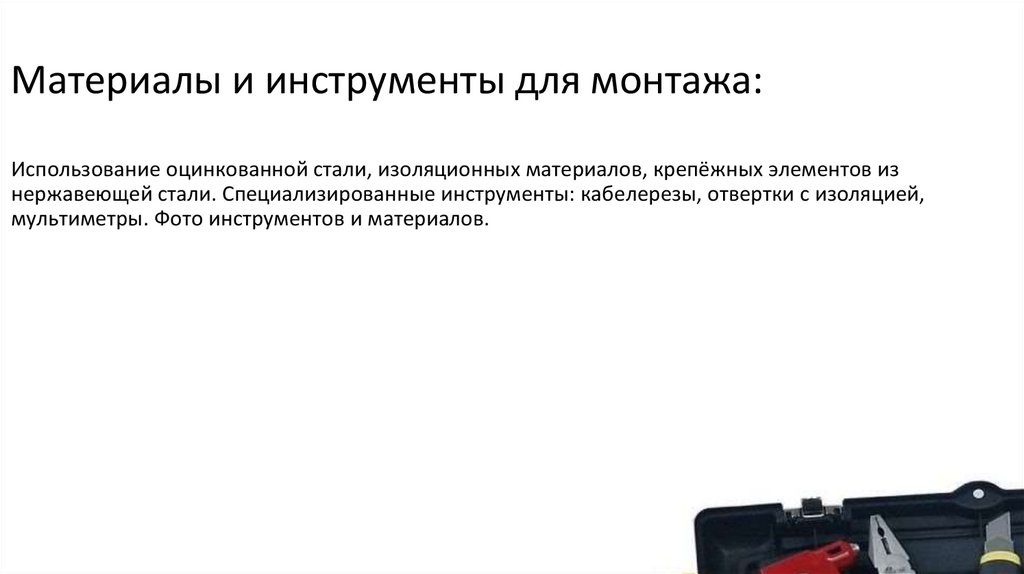

Материалы и инструменты для монтажа:
Использование оцинкованной стали, изоляционных материалов, крепёжных элементов из
нержавеющей стали. Специализированные инструменты: кабелерезы, отвертки с изоляцией,
мультиметры. Фото инструментов и материалов.

21.

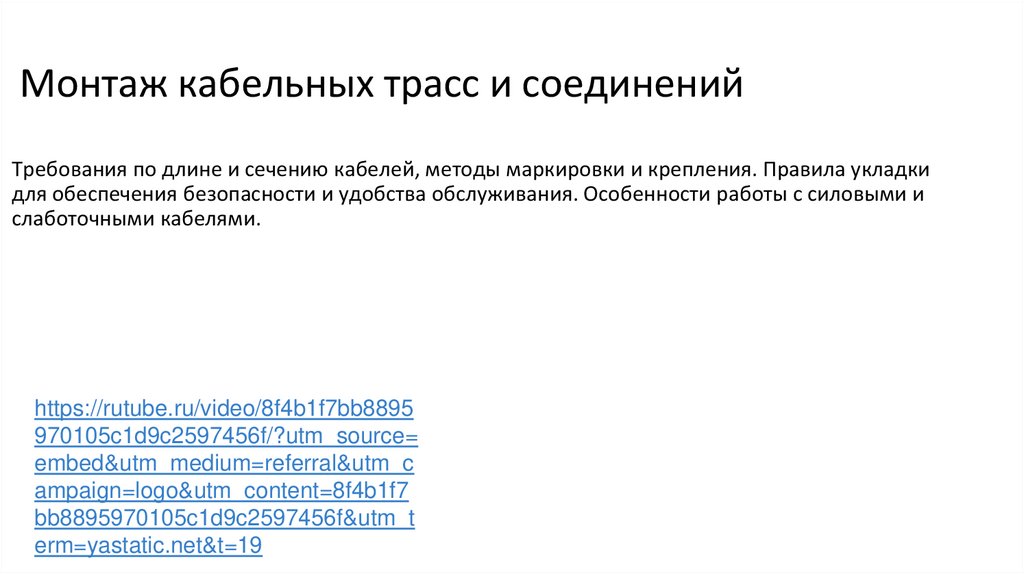

Монтаж кабельных трасс и соединений
Требования по длине и сечению кабелей, методы маркировки и крепления. Правила укладки
для обеспечения безопасности и удобства обслуживания. Особенности работы с силовыми и
слаботочными кабелями.
https://rutube.ru/video/8f4b1f7bb8895
970105c1d9c2597456f/?utm_source=
embed&utm_medium=referral&utm_c
ampaign=logo&utm_content=8f4b1f7
bb8895970105c1d9c2597456f&utm_t
erm=yastatic.net&t=19

22.

Расходные материалы и нормы по монтажу:
Таблица: Наименование материала, Норма расхода на 1 щит, Применение. Примеры:
изолента 10 м, крепёжные элементы 20 шт, наконечники 15 шт. Краткое пояснение для
расчёта.

23.

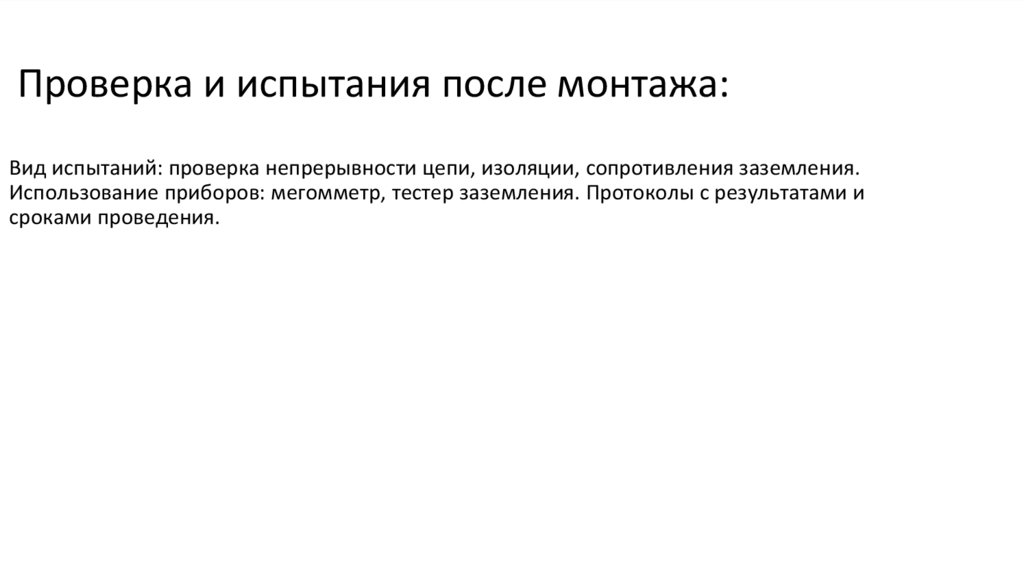

Проверка и испытания после монтажа:
Вид испытаний: проверка непрерывности цепи, изоляции, сопротивления заземления.
Использование приборов: мегомметр, тестер заземления. Протоколы с результатами и
сроками проведения.

24.

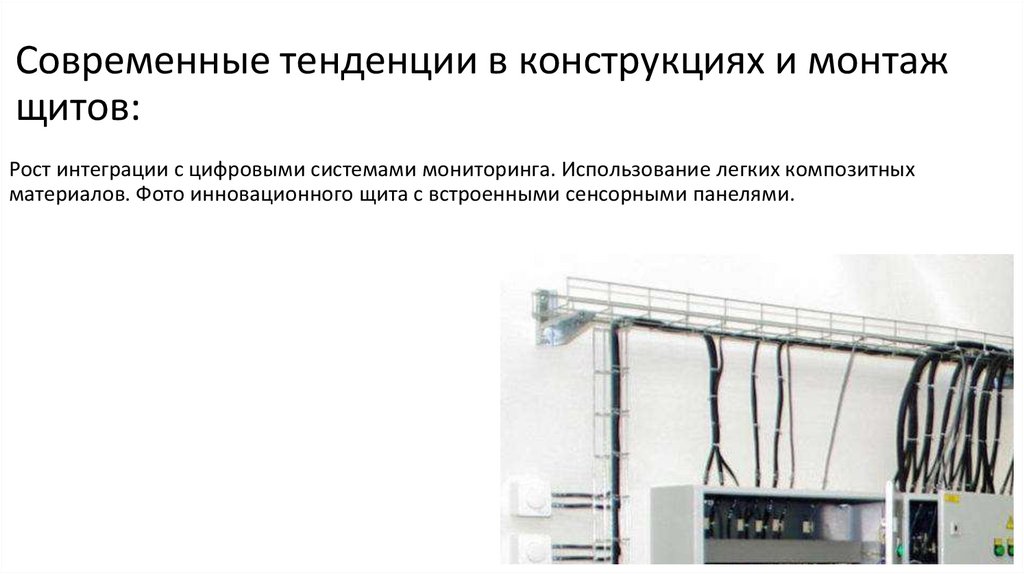

Современные тенденции в конструкциях и монтаж
щитов:
Рост интеграции с цифровыми системами мониторинга. Использование легких композитных
материалов. Фото инновационного щита с встроенными сенсорными панелями.

25.

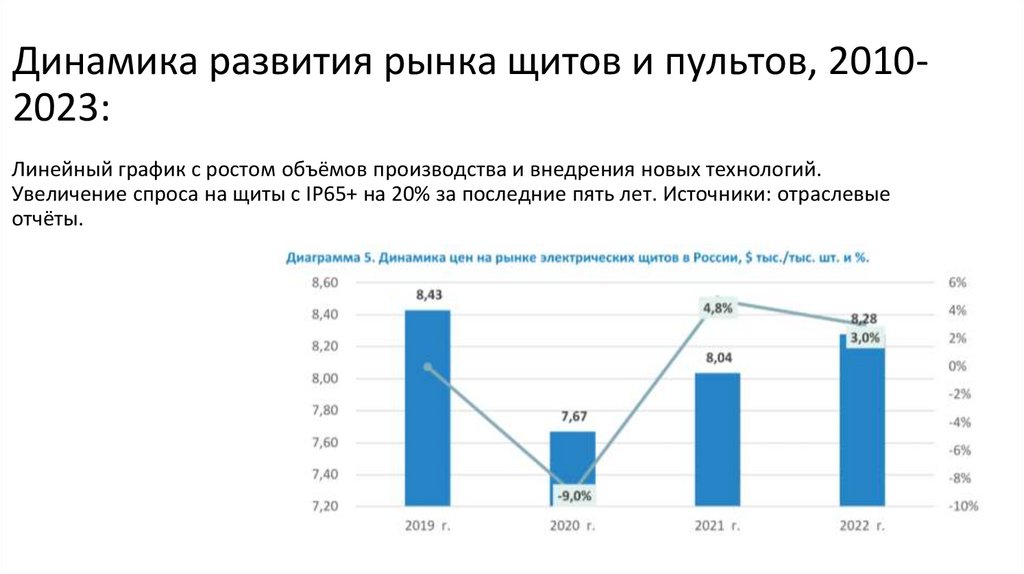

Динамика развития рынка щитов и пультов, 20102023:
Линейный график с ростом объёмов производства и внедрения новых технологий.
Увеличение спроса на щиты с IP65+ на 20% за последние пять лет. Источники: отраслевые
отчёты.

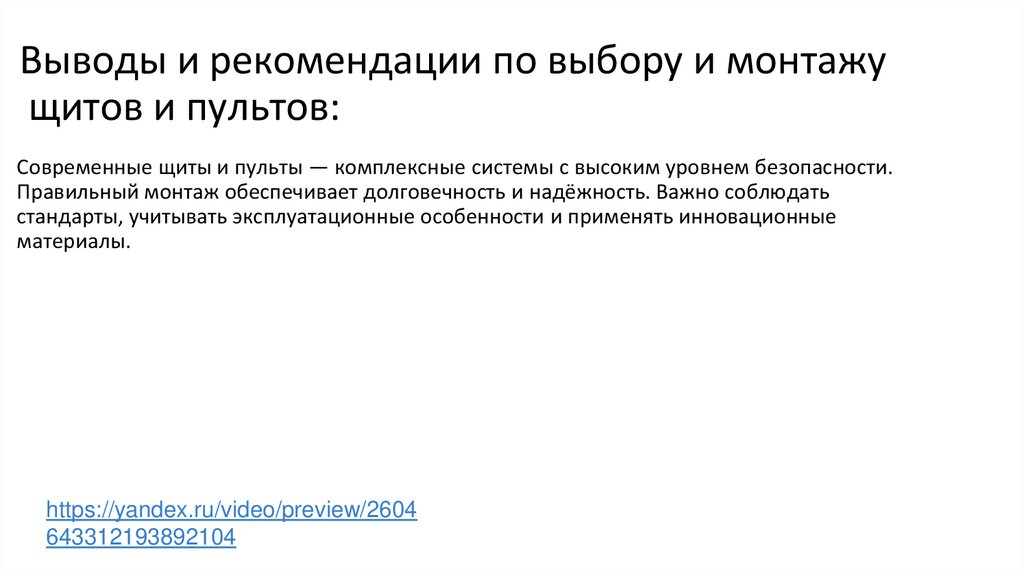

26.

Выводы и рекомендации по выбору и монтажу
щитов и пультов:
Современные щиты и пульты — комплексные системы с высоким уровнем безопасности.
Правильный монтаж обеспечивает долговечность и надёжность. Важно соблюдать
стандарты, учитывать эксплуатационные особенности и применять инновационные
материалы.
https://yandex.ru/video/preview/2604
643312193892104
