1. Техническое обслуживание и ремонт компьютерных систем и комплексов

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И
РЕМОНТ КОМПЬЮТЕРНЫХ
СИСТЕМ И КОМПЛЕКСОВ
ЛЕКЦИЯ 14
«ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ МАТЕРИНСКОЙ ПЛАТЫ, BIOS И CMOS- ПАМЯТИ»
ПРЕПОДАВАТЕЛЬ: ЛЕБЕДЕВ ВЛАДИМИР НИКОЛАЕВИЧ

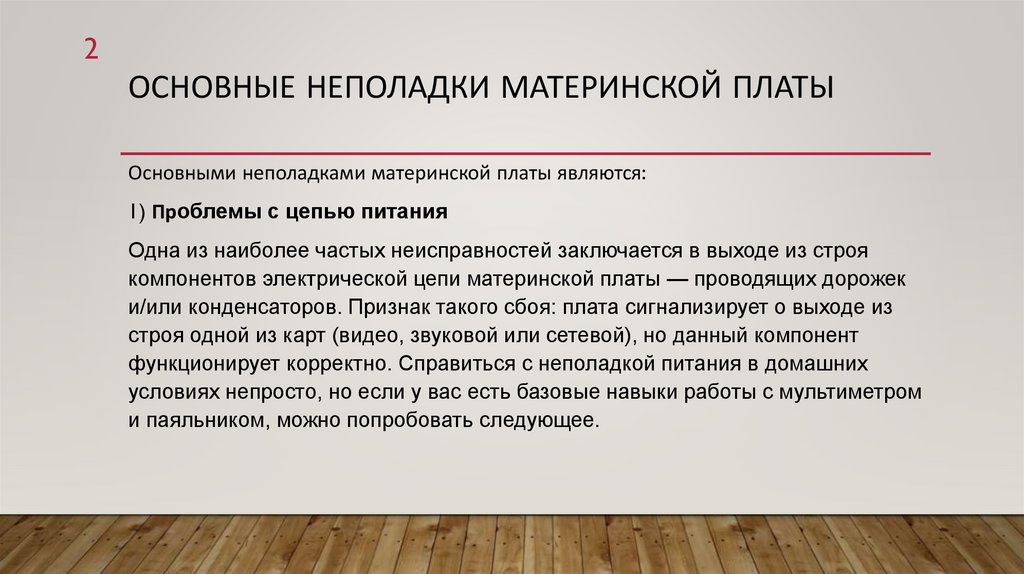

2. Основные неполадки материнской платы

2
ОСНОВНЫЕ НЕПОЛАДКИ МАТЕРИНСКОЙ ПЛАТЫ
Основными неполадками материнской платы являются:
1) Проблемы с цепью питания
Одна из наиболее частых неисправностей заключается в выходе из строя
компонентов электрической цепи материнской платы — проводящих дорожек
и/или конденсаторов. Признак такого сбоя: плата сигнализирует о выходе из
строя одной из карт (видео, звуковой или сетевой), но данный компонент
функционирует корректно. Справиться с неполадкой питания в домашних
условиях непросто, но если у вас есть базовые навыки работы с мультиметром
и паяльником, можно попробовать следующее.

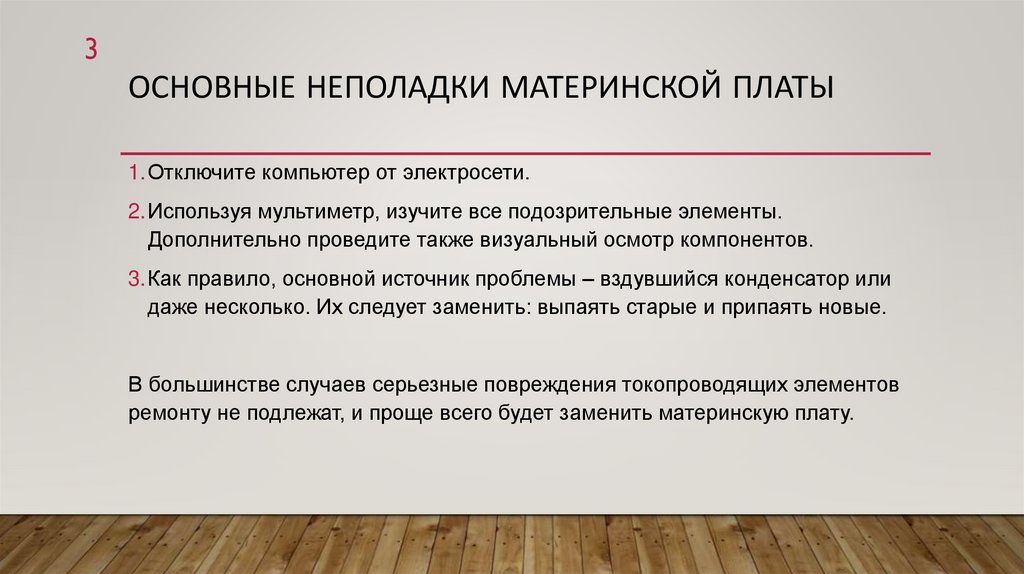

3. Основные неполадки материнской платы

3
ОСНОВНЫЕ НЕПОЛАДКИ МАТЕРИНСКОЙ ПЛАТЫ
1.Отключите компьютер от электросети.
2.Используя мультиметр, изучите все подозрительные элементы.
Дополнительно проведите также визуальный осмотр компонентов.
3.Как правило, основной источник проблемы – вздувшийся конденсатор или
даже несколько. Их следует заменить: выпаять старые и припаять новые.
В большинстве случаев серьезные повреждения токопроводящих элементов
ремонту не подлежат, и проще всего будет заменить материнскую плату.

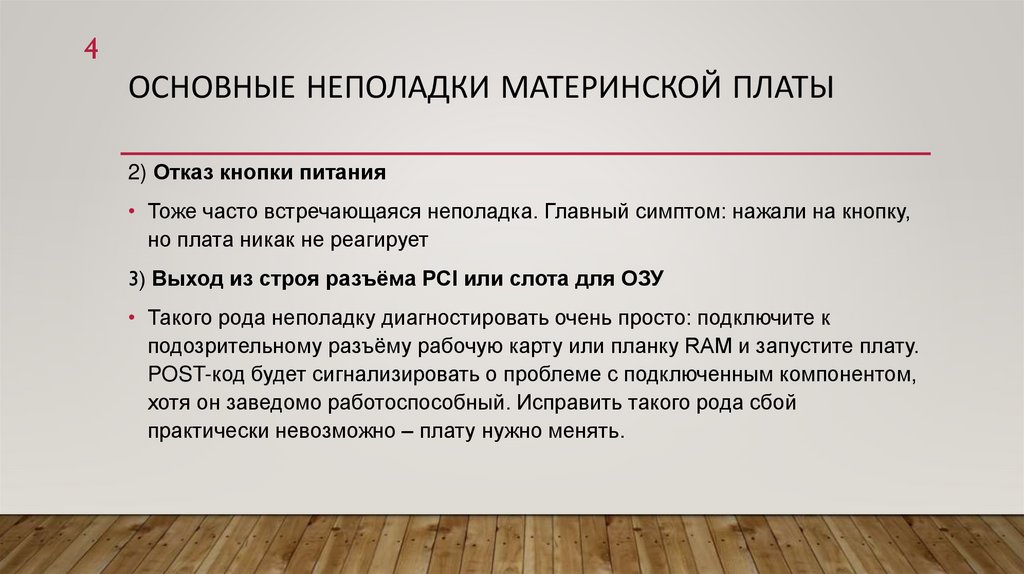

4. Основные неполадки материнской платы

4
ОСНОВНЫЕ НЕПОЛАДКИ МАТЕРИНСКОЙ ПЛАТЫ
2) Отказ кнопки питания
• Тоже часто встречающаяся неполадка. Главный симптом: нажали на кнопку,
но плата никак не реагирует
3) Выход из строя разъёма PCI или слота для ОЗУ
• Такого рода неполадку диагностировать очень просто: подключите к
подозрительному разъёму рабочую карту или планку RAM и запустите плату.
POST-код будет сигнализировать о проблеме с подключенным компонентом,
хотя он заведомо работоспособный. Исправить такого рода сбой
практически невозможно – плату нужно менять.

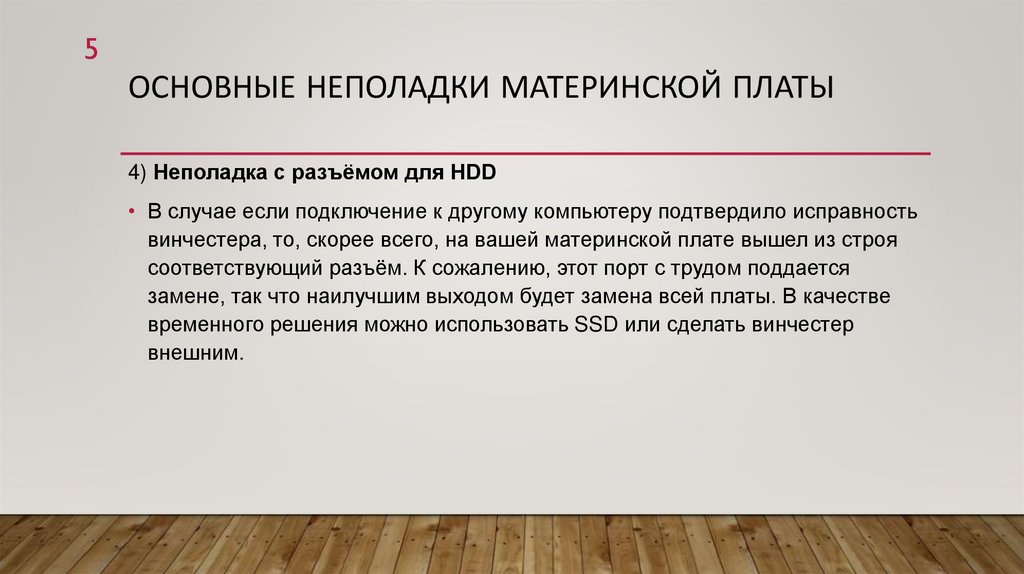

5. Основные неполадки материнской платы

5
ОСНОВНЫЕ НЕПОЛАДКИ МАТЕРИНСКОЙ ПЛАТЫ
4) Неполадка с разъёмом для HDD
• В случае если подключение к другому компьютеру подтвердило исправность
винчестера, то, скорее всего, на вашей материнской плате вышел из строя
соответствующий разъём. К сожалению, этот порт с трудом поддается
замене, так что наилучшим выходом будет замена всей платы. В качестве
временного решения можно использовать SSD или сделать винчестер
внешним.

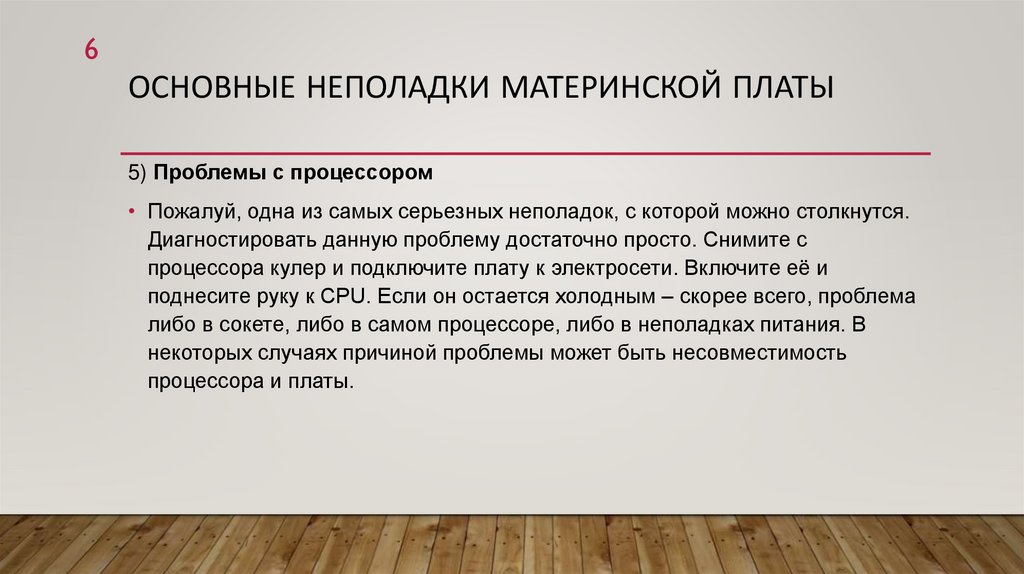

6. Основные неполадки материнской платы

6
ОСНОВНЫЕ НЕПОЛАДКИ МАТЕРИНСКОЙ ПЛАТЫ
5) Проблемы с процессором
• Пожалуй, одна из самых серьезных неполадок, с которой можно столкнутся.
Диагностировать данную проблему достаточно просто. Снимите с
процессора кулер и подключите плату к электросети. Включите её и
поднесите руку к CPU. Если он остается холодным – скорее всего, проблема
либо в сокете, либо в самом процессоре, либо в неполадках питания. В
некоторых случаях причиной проблемы может быть несовместимость
процессора и платы.

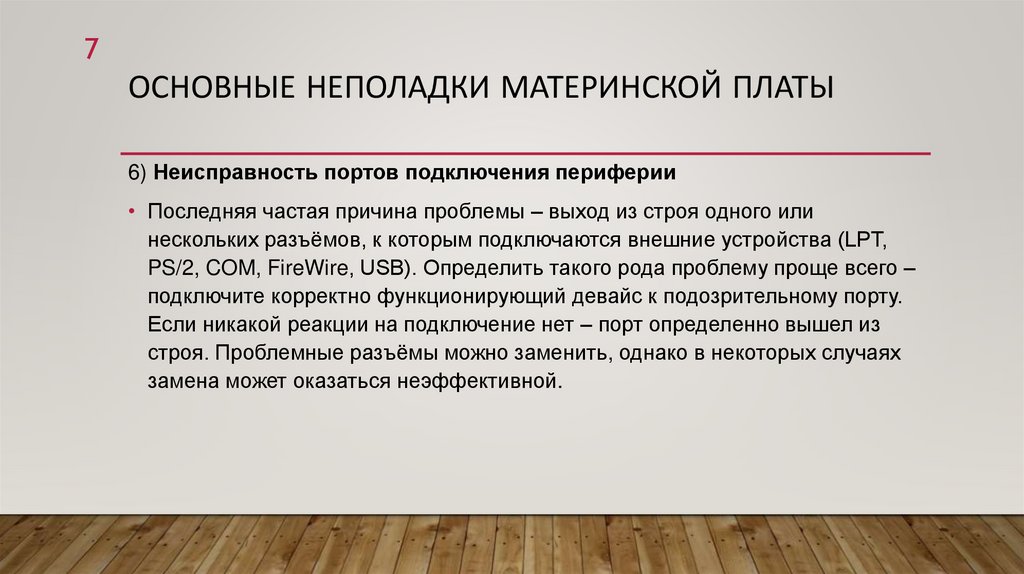

7. Основные неполадки материнской платы

7
ОСНОВНЫЕ НЕПОЛАДКИ МАТЕРИНСКОЙ ПЛАТЫ
6) Неисправность портов подключения периферии
• Последняя частая причина проблемы – выход из строя одного или
нескольких разъёмов, к которым подключаются внешние устройства (LPT,
PS/2, COM, FireWire, USB). Определить такого рода проблему проще всего –
подключите корректно функционирующий девайс к подозрительному порту.
Если никакой реакции на подключение нет – порт определенно вышел из
строя. Проблемные разъёмы можно заменить, однако в некоторых случаях
замена может оказаться неэффективной.

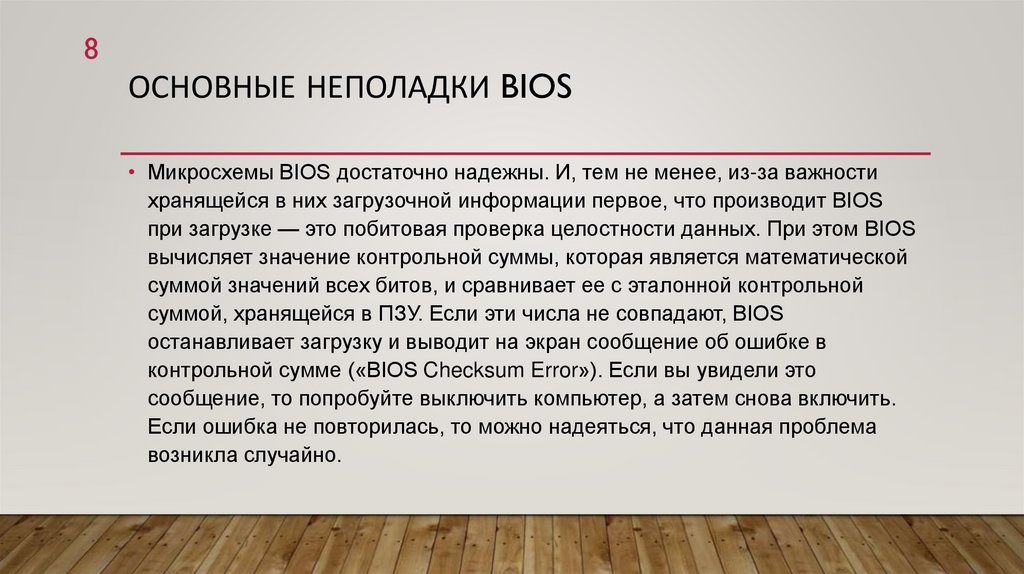

8. Основные неполадки BIOS

8
ОСНОВНЫЕ НЕПОЛАДКИ BIOS
• Микросхемы BIOS достаточно надежны. И, тем не менее, из-за важности
хранящейся в них загрузочной информации первое, что производит BIOS
при загрузке — это побитовая проверка целостности данных. При этом BIOS
вычисляет значение контрольной суммы, которая является математической
суммой значений всех битов, и сравнивает ее с эталонной контрольной
суммой, хранящейся в ПЗУ. Если эти числа не совпадают, BIOS
останавливает загрузку и выводит на экран сообщение об ошибке в
контрольной сумме («BIOS Checksum Error»). Если вы увидели это
сообщение, то попробуйте выключить компьютер, а затем снова включить.
Если ошибка не повторилась, то можно надеяться, что данная проблема
возникла случайно.

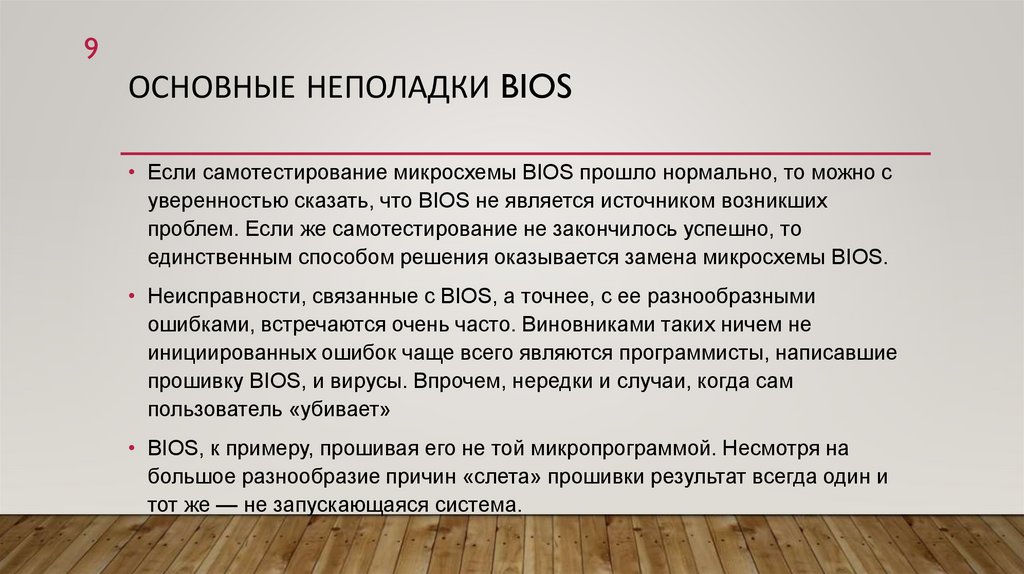

9. Основные неполадки BIOS

9
ОСНОВНЫЕ НЕПОЛАДКИ BIOS
• Если самотестирование микросхемы BIOS прошло нормально, то можно с
уверенностью сказать, что BIOS не является источником возникших
проблем. Если же самотестирование не закончилось успешно, то
единственным способом решения оказывается замена микросхемы BIOS.
• Неисправности, связанные с BIOS, а точнее, с ее разнообразными
ошибками, встречаются очень часто. Виновниками таких ничем не
инициированных ошибок чаще всего являются программисты, написавшие
прошивку BIOS, и вирусы. Впрочем, нередки и случаи, когда сам
пользователь «убивает»
• BIOS, к примеру, прошивая его не той микропрограммой. Несмотря на
большое разнообразие причин «слета» прошивки результат всегда один и
тот же — не запускающаяся система.

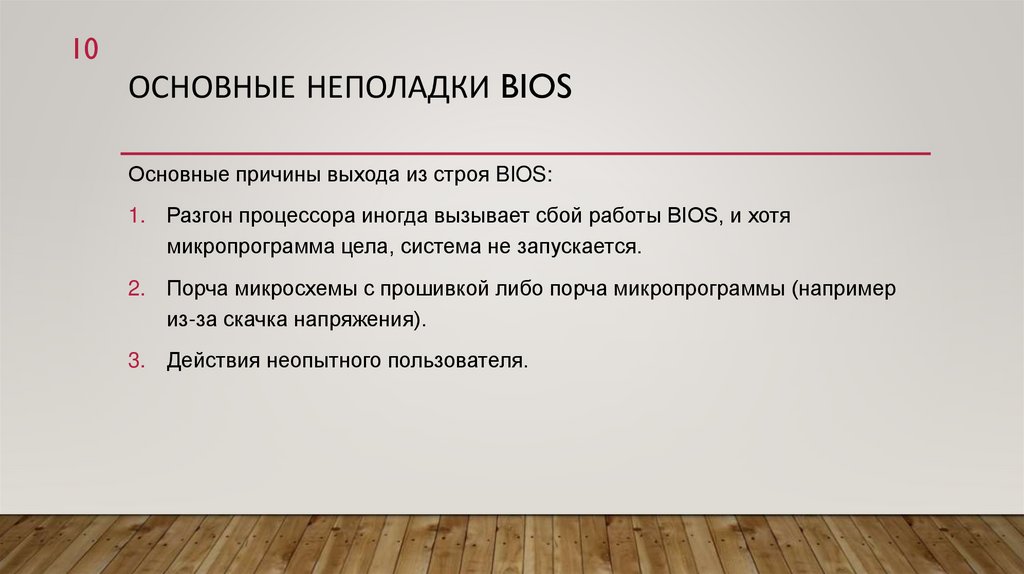

10. Основные неполадки BIOS

10
ОСНОВНЫЕ НЕПОЛАДКИ BIOS
Основные причины выхода из строя BIOS:
1. Разгон процессора иногда вызывает сбой работы BIOS, и хотя
микропрограмма цела, система не запускается.
2. Порча микросхемы с прошивкой либо порча микропрограммы (например
из-за скачка напряжения).
3. Действия неопытного пользователя.
