лекция 5 курс 1

1.

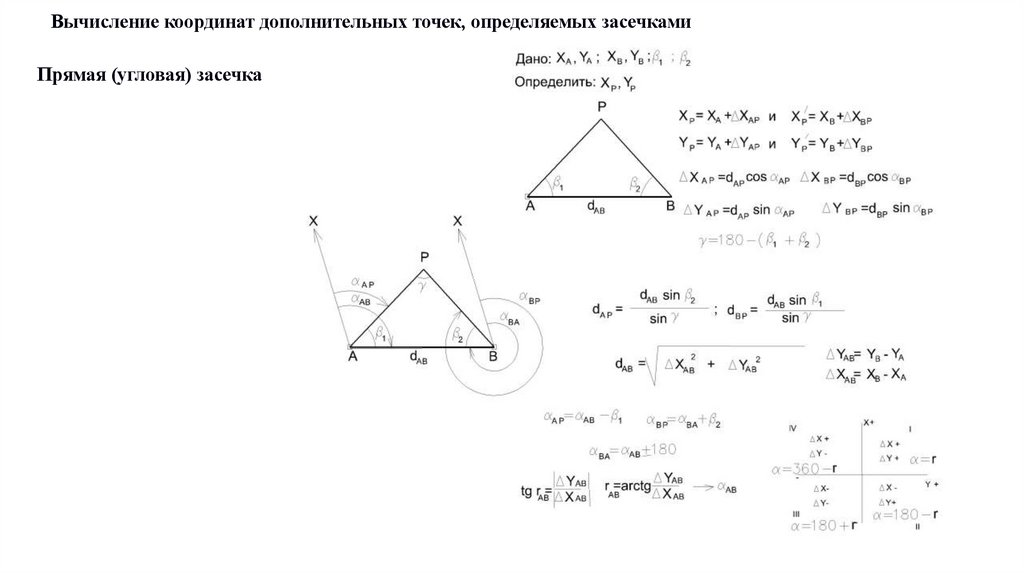

Вычисление координат дополнительных точек, определяемых засечками
Прямая (угловая) засечка

2.

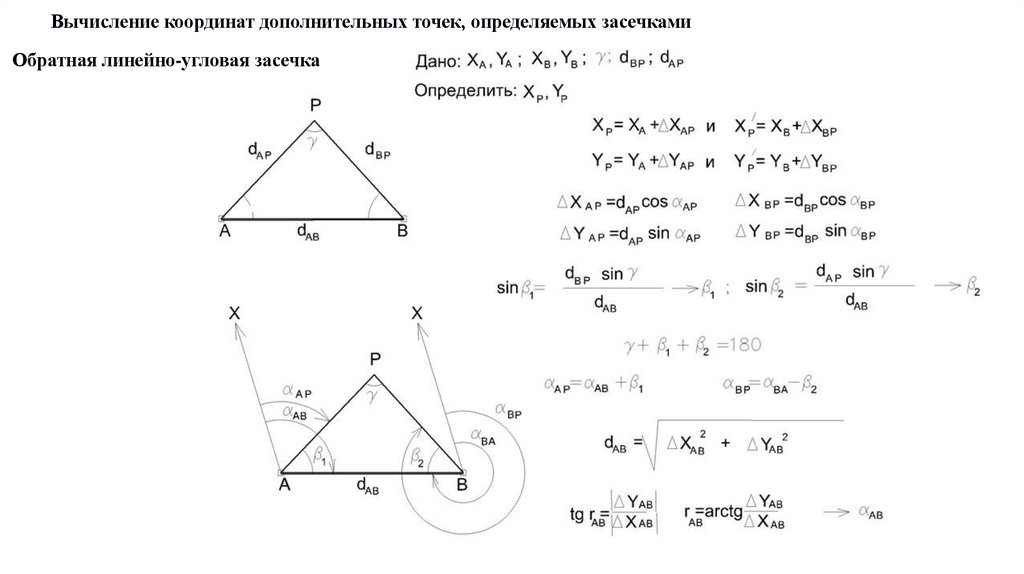

Вычисление координат дополнительных точек, определяемых засечками
Обратная линейно-угловая засечка

3.

Координатные измерения
В настоящее время использование электронных тахеометров, ГНСС приемников позволяет выполнять измерения
непосредственно в пространственных координатах.

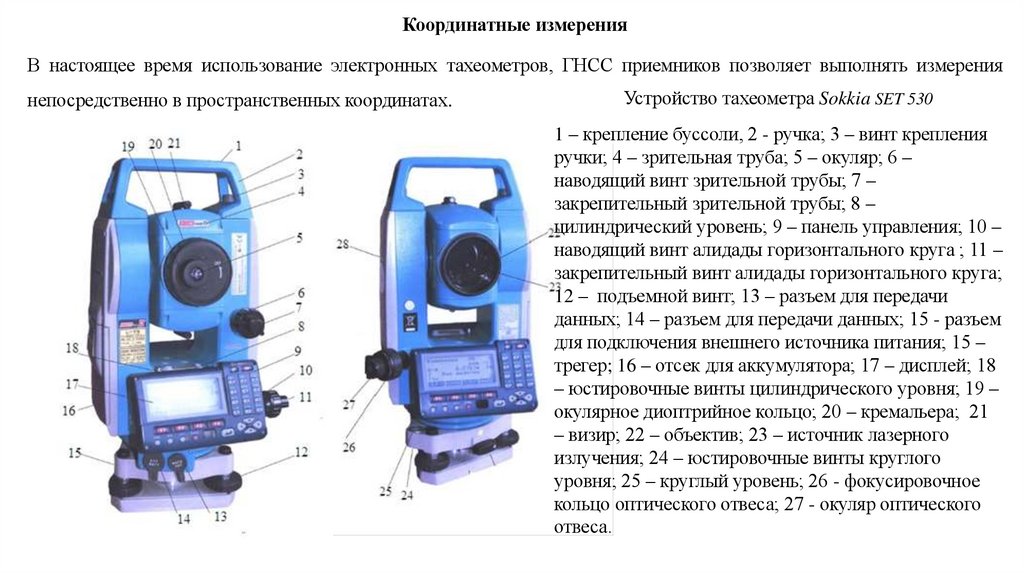

Устройство тахеометра Sokkia SET 530
1 – крепление буссоли, 2 - ручка; 3 – винт крепления
ручки; 4 – зрительная труба; 5 – окуляр; 6 –
наводящий винт зрительной трубы; 7 –
закрепительный зрительной трубы; 8 –
цилиндрический уровень; 9 – панель управления; 10 –
наводящий винт алидады горизонтального круга ; 11 –
закрепительный винт алидады горизонтального круга;
12 – подъемной винт; 13 – разъем для передачи
данных; 14 – разъем для передачи данных; 15 - разъем
для подключения внешнего источника питания; 15 –
трегер; 16 – отсек для аккумулятора; 17 – дисплей; 18
– юстировочные винты цилиндрического уровня; 19 –
окулярное диоптрийное кольцо; 20 – кремальера; 21
– визир; 22 – объектив; 23 – источник лазерного
излучения; 24 – юстировочные винты круглого
уровня; 25 – круглый уровень; 26 - фокусировочное
кольцо оптического отвеса; 27 - окуляр оптического
отвеса.

4.

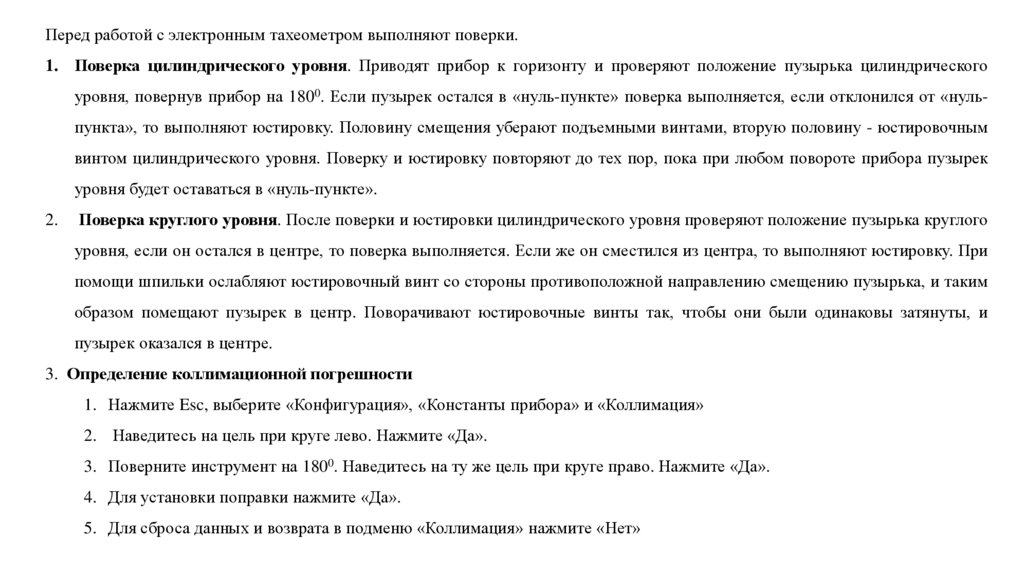

Перед работой с электронным тахеометром выполняют поверки.
1. Поверка цилиндрического уровня. Приводят прибор к горизонту и проверяют положение пузырька цилиндрического
уровня, повернув прибор на 1800. Если пузырек остался в «нуль-пункте» поверка выполняется, если отклонился от «нульпункта», то выполняют юстировку. Половину смещения уберают подъемными винтами, вторую половину - юстировочным
винтом цилиндрического уровня. Поверку и юстировку повторяют до тех пор, пока при любом повороте прибора пузырек
уровня будет оставаться в «нуль-пункте».
2.
Поверка круглого уровня. После поверки и юстировки цилиндрического уровня проверяют положение пузырька круглого
уровня, если он остался в центре, то поверка выполняется. Если же он сместился из центра, то выполняют юстировку. При
помощи шпильки ослабляют юстировочный винт со стороны противоположной направлению смещению пузырька, и таким
образом помещают пузырек в центр. Поворачивают юстировочные винты так, чтобы они были одинаковы затянуты, и
пузырек оказался в центре.
3. Определение коллимационной погрешности
1. Нажмите Esc, выберите «Конфигурация», «Константы прибора» и «Коллимация»
2. Наведитесь на цель при круге лево. Нажмите «Да».
3. Поверните инструмент на 1800. Наведитесь на ту же цель при круге право. Нажмите «Да».
4. Для установки поправки нажмите «Да».
5. Для сброса данных и возврата в подменю «Коллимация» нажмите «Нет»

5.

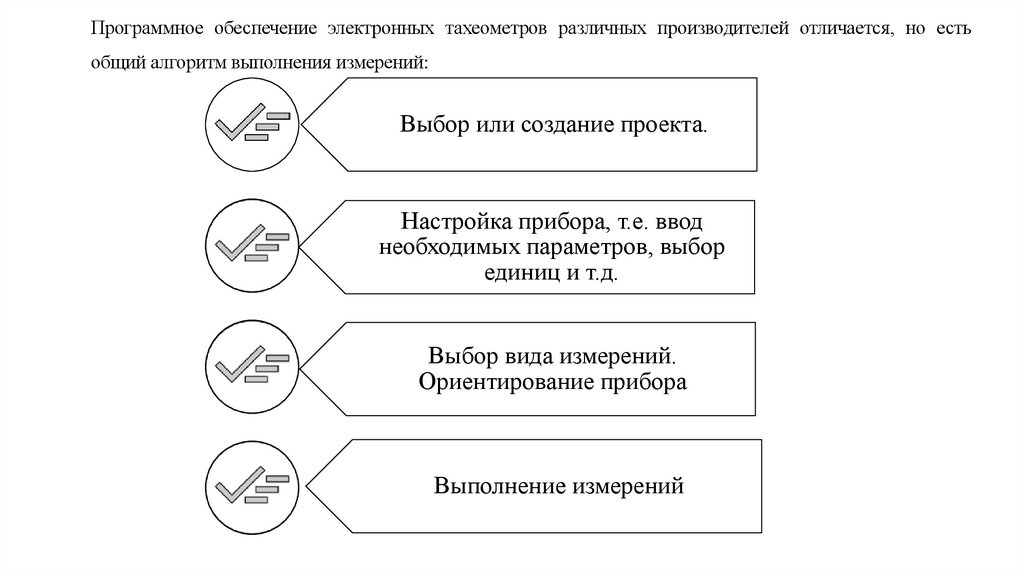

Программное обеспечение электронных тахеометров различных производителей отличается, но есть
общий алгоритм выполнения измерений:
Выбор или создание проекта.
Настройка прибора, т.е. ввод
необходимых параметров, выбор
единиц и т.д.
Выбор вида измерений.
Ориентирование прибора
Выполнение измерений

6.

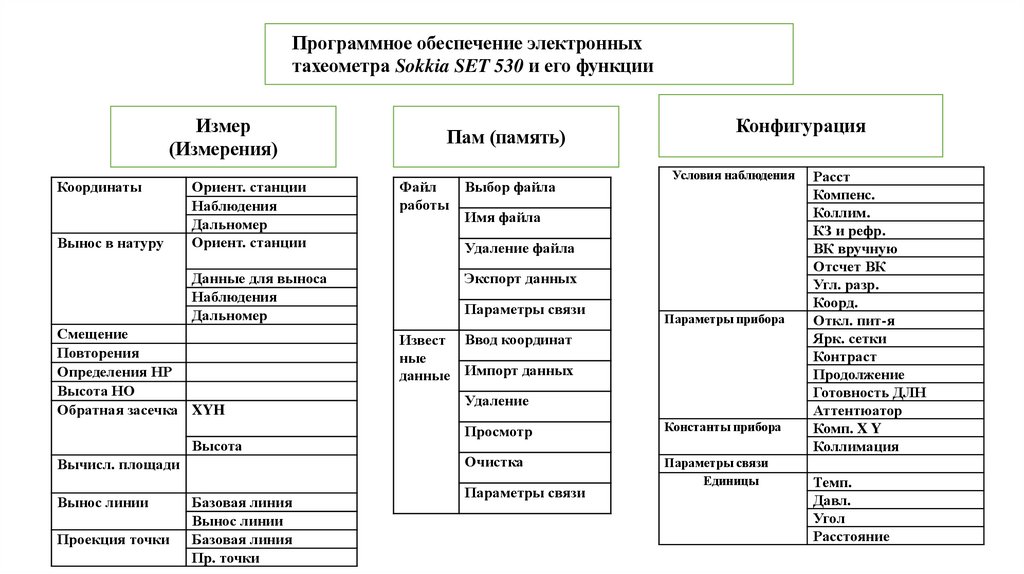

Программное обеспечение электронных
тахеометра Sokkia SET 530 и его функции
Измер
(Измерения)
Координаты
Вынос в натуру
Ориент. станции
Наблюдения
Дальномер
Ориент. станции
Данные для выноса
Наблюдения
Дальномер
Смещение
Повторения
Определения НР
Высота НО
Обратная засечка XYH
Высота
Вычисл. площади
Вынос линии
Проекция точки
Базовая линия
Вынос линии
Базовая линия
Пр. точки
Пам (память)
Файл
работы
Выбор файла
Конфигурация
Условия наблюдения
Имя файла
Удаление файла
Экспорт данных
Параметры связи
Параметры прибора
Извест Ввод координат
ные
данные Импорт данных
Удаление
Просмотр
Константы прибора
Очистка
Параметры связи
Единицы
Параметры связи
Расст
Компенс.
Коллим.
КЗ и рефр.
ВК вручную
Отсчет ВК
Угл. разр.
Коорд.
Откл. пит-я
Ярк. сетки
Контраст
Продолжение
Готовность ДЛН
Аттентюатор
Комп. X Y
Коллимация
Темп.
Давл.
Угол
Расстояние

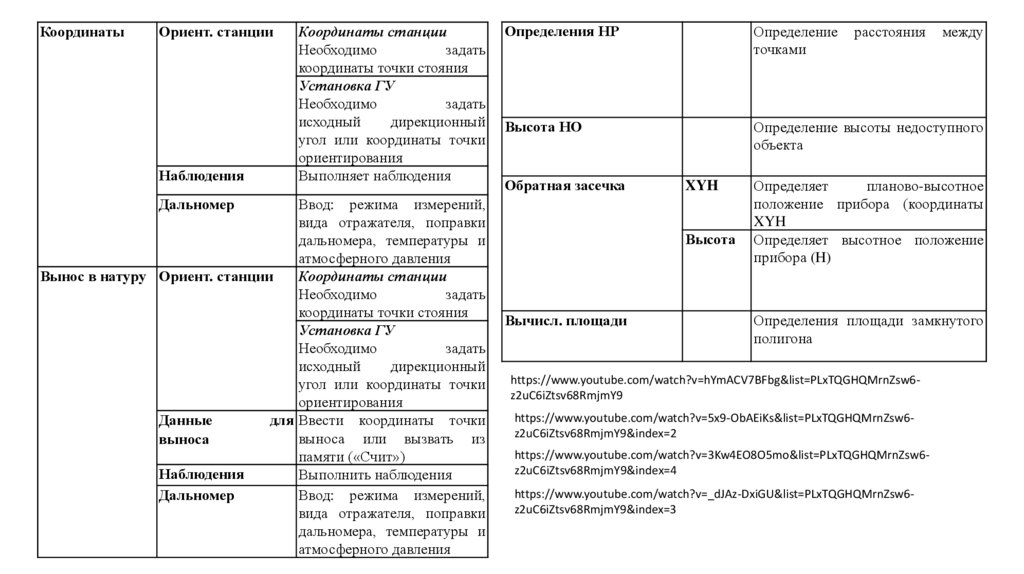

7.

Координаты
Ориент. станции
Наблюдения
Координаты станции
Необходимо
задать
координаты точки стояния
Установка ГУ
Необходимо
задать
исходный
дирекционный
угол или координаты точки
ориентирования
Выполняет наблюдения
Ввод: режима измерений,
вида отражателя, поправки
дальномера, температуры и
атмосферного давления
Вынос в натуру Ориент. станции
Координаты станции
Необходимо
задать
координаты точки стояния
Установка ГУ
Необходимо
задать
исходный
дирекционный
угол или координаты точки
ориентирования
Данные
для Ввести координаты точки
выноса или вызвать из
выноса
памяти («Счит»)
Наблюдения
Выполнить наблюдения
Дальномер
Ввод: режима измерений,
вида отражателя, поправки
дальномера, температуры и
атмосферного давления
Определения НР
Определение
точками
Высота НО
Определение высоты недоступного
объекта
Обратная засечка
XYH
Дальномер
Высота
Вычисл. площади
расстояния
между
Определяет
планово-высотное
положение прибора (координаты
XYH
Определяет высотное положение
прибора (H)
Определения площади замкнутого
полигона
https://www.youtube.com/watch?v=hYmACV7BFbg&list=PLxTQGHQMrnZsw6z2uC6iZtsv68RmjmY9
https://www.youtube.com/watch?v=5x9-ObAEiKs&list=PLxTQGHQMrnZsw6z2uC6iZtsv68RmjmY9&index=2
https://www.youtube.com/watch?v=3Kw4EO8O5mo&list=PLxTQGHQMrnZsw6z2uC6iZtsv68RmjmY9&index=4
https://www.youtube.com/watch?v=_dJAz-DxiGU&list=PLxTQGHQMrnZsw6z2uC6iZtsv68RmjmY9&index=3

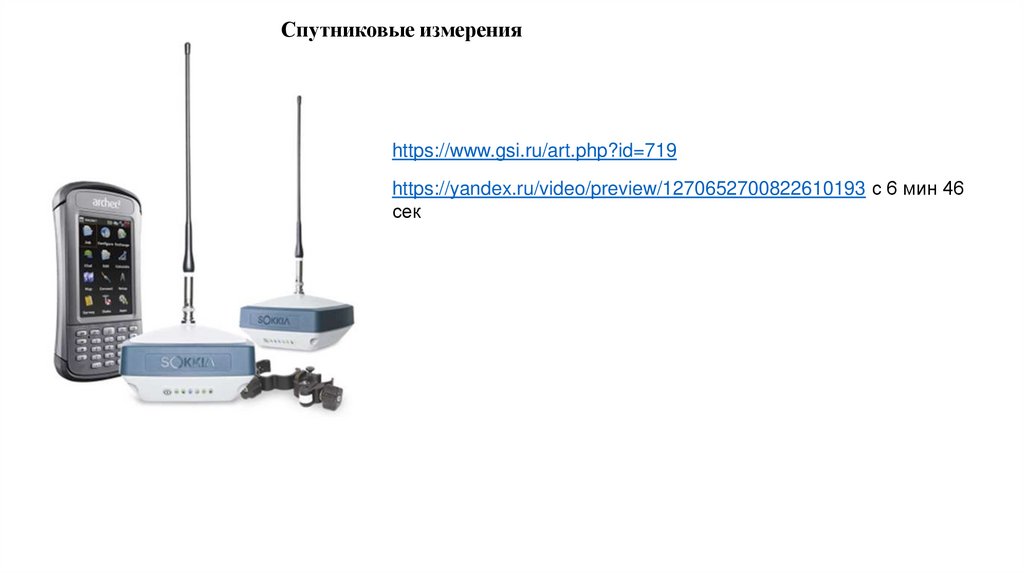

8.

Спутниковые измерения
https://www.gsi.ru/art.php?id=719
https://yandex.ru/video/preview/1270652700822610193 с 6 мин 46
сек
