Тема_1_Графическое_оформление_чертежей_Первое_занятие_1_час

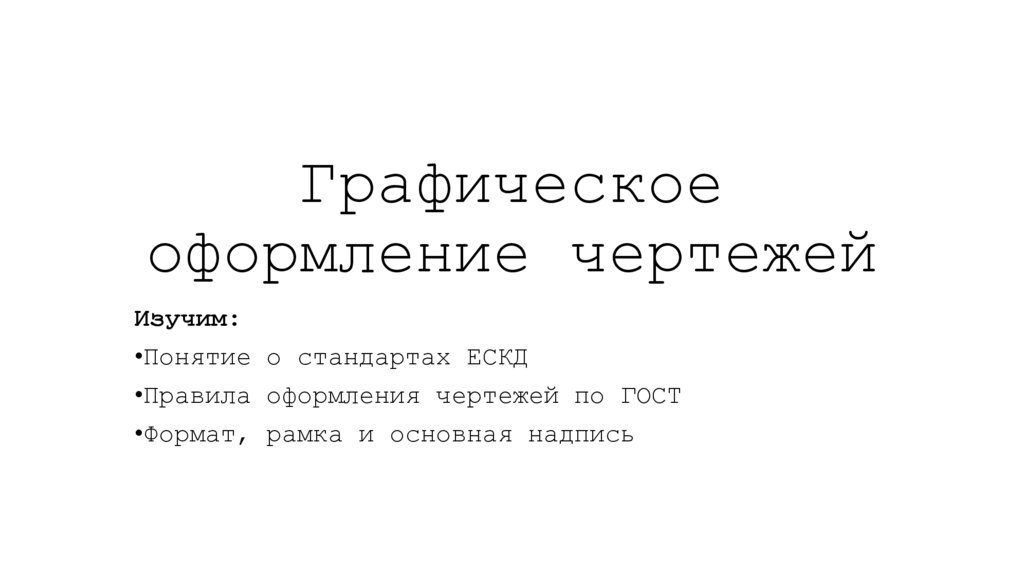

1. Графическое оформление чертежей

Изучим:
•Понятие о стандартах ЕСКД
•Правила оформления чертежей по ГОСТ
•Формат, рамка и основная надпись

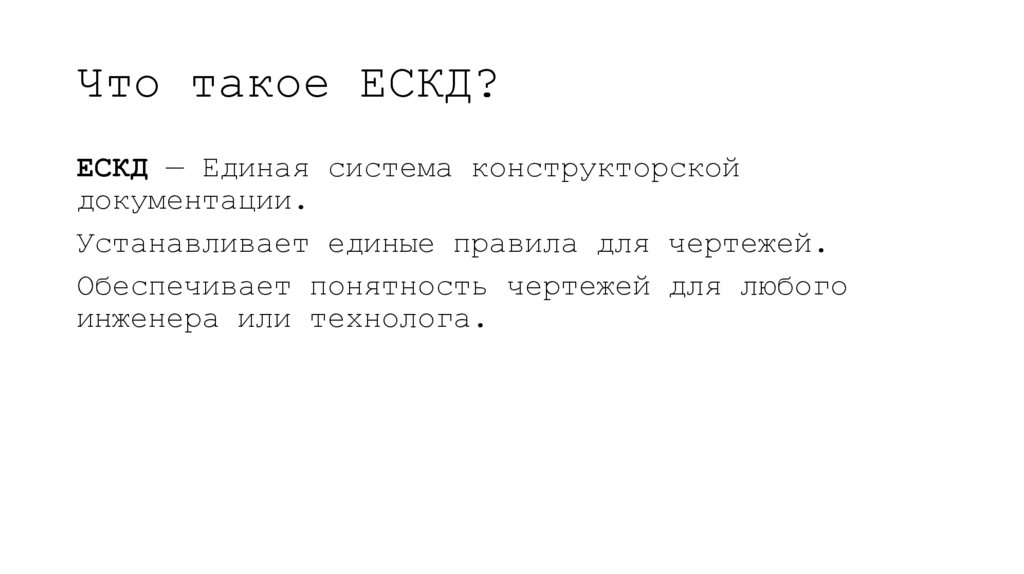

2. Что такое ЕСКД?

ЕСКД — Единая система конструкторской
документации.
Устанавливает единые правила для чертежей.
Обеспечивает понятность чертежей для любого
инженера или технолога.

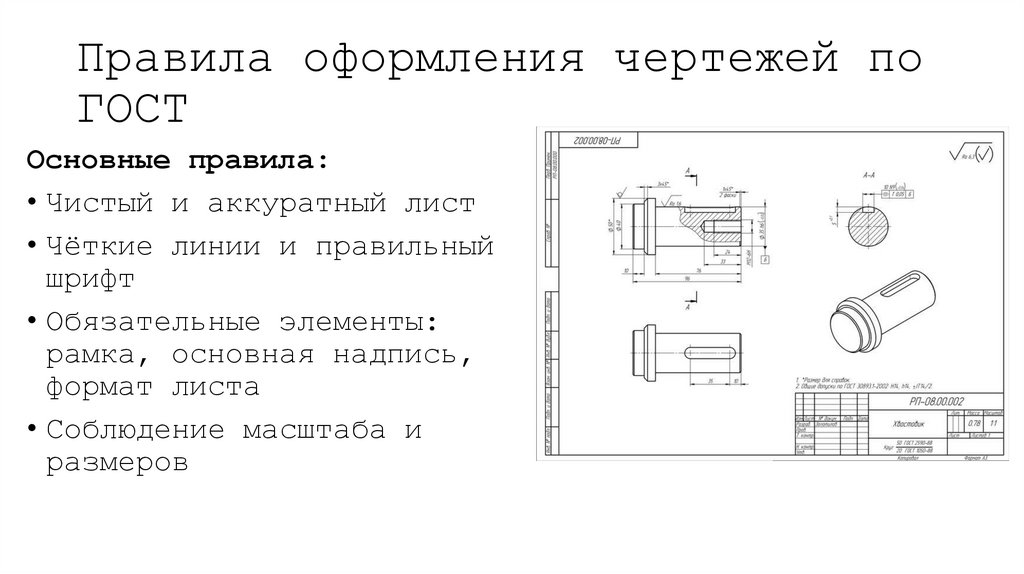

3. Правила оформления чертежей по ГОСТ

Основные правила:
• Чистый и аккуратный лист
• Чёткие линии и правильный
шрифт
• Обязательные элементы:
рамка, основная надпись,
формат листа
• Соблюдение масштаба и
размеров

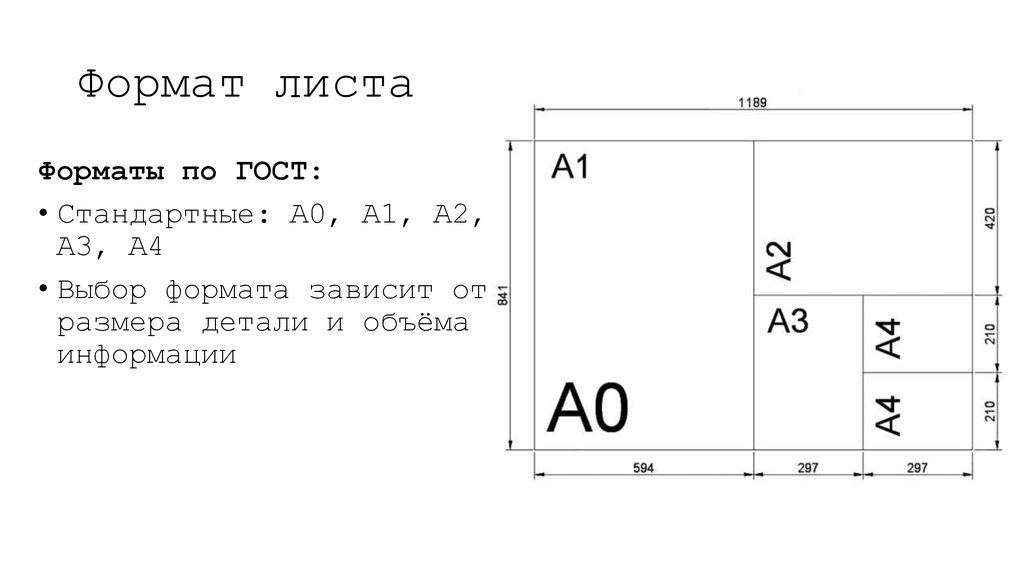

4. Формат листа

Форматы по ГОСТ:
• Стандартные: А0, А1, А2,
А3, А4
• Выбор формата зависит от
размера детали и объёма
информации

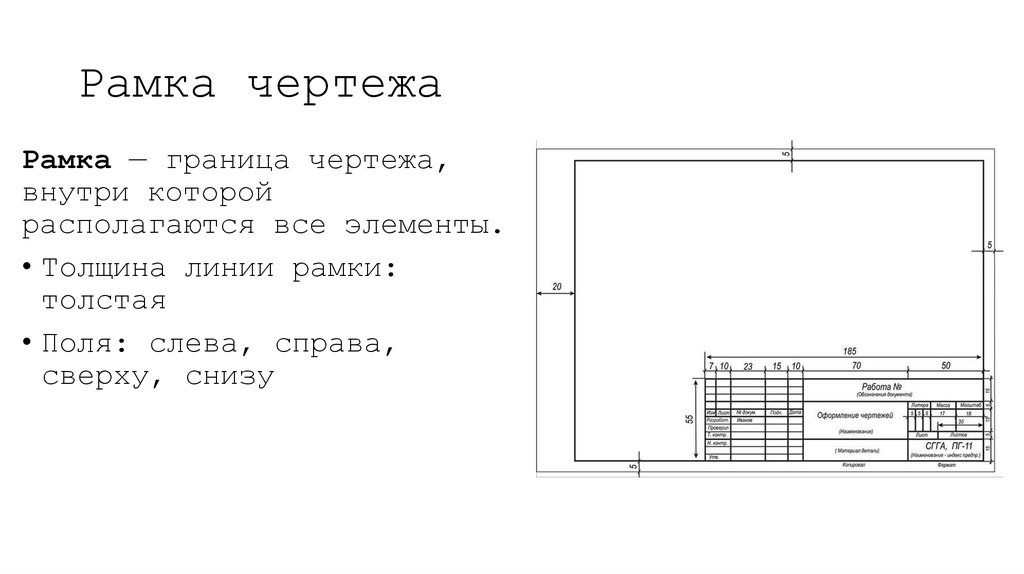

5. Рамка чертежа

Рамка — граница чертежа,
внутри которой
располагаются все элементы.
• Толщина линии рамки:
толстая
• Поля: слева, справа,
сверху, снизу

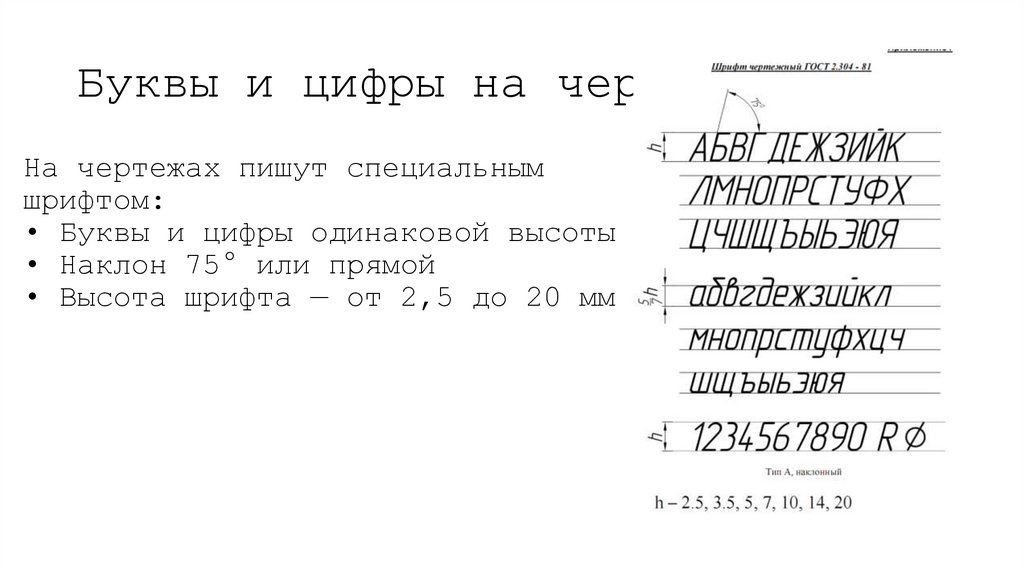

6. Буквы и цифры на чертеже

На чертежах пишут специальным
шрифтом:
• Буквы и цифры одинаковой высоты
• Наклон 75° или прямой
• Высота шрифта — от 2,5 до 20 мм

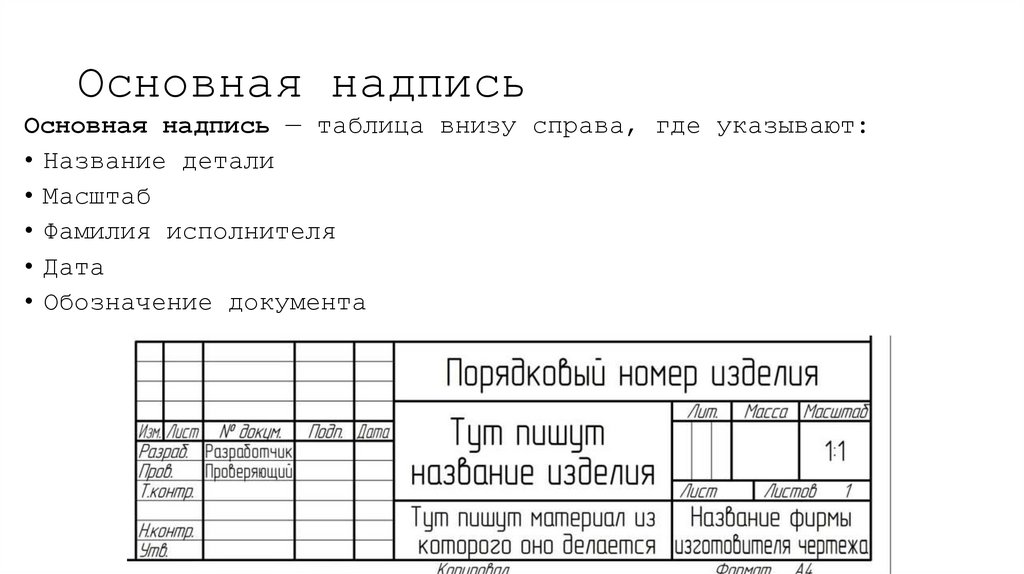

7. Основная надпись

Основная надпись — таблица внизу справа, где указывают:
• Название детали
• Масштаб
• Фамилия исполнителя
• Дата
• Обозначение документа

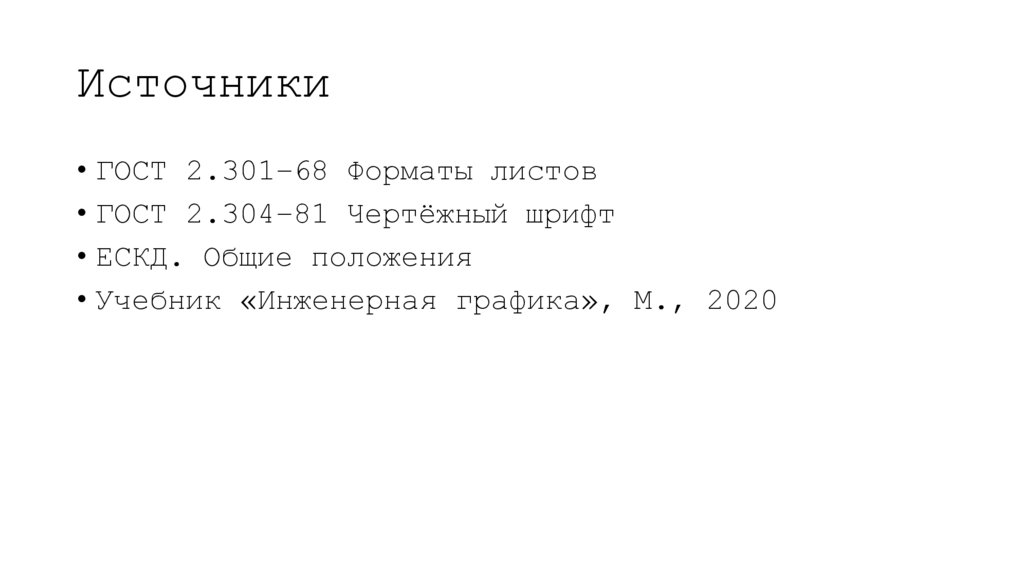

8. Источники

• ГОСТ 2.301–68 Форматы листов
• ГОСТ 2.304–81 Чертёжный шрифт
• ЕСКД. Общие положения
• Учебник «Инженерная графика», М., 2020
