1.

Механические методы
неразрушающего
в
строительстве
контроля

2.

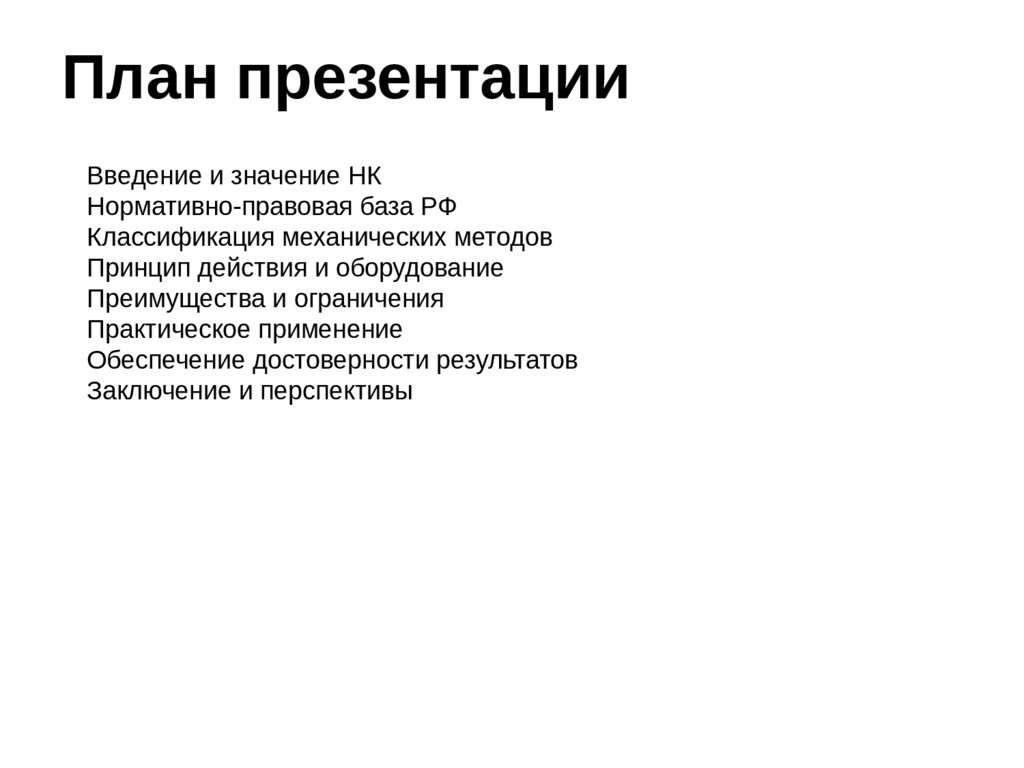

План презентации
Введение и значение НК
Нормативно-правовая база РФ
Классификация механических методов
Принцип действия и оборудование
Преимущества и ограничения
Практическое применение
Обеспечение достоверности результатов
Заключение и перспективы

3.

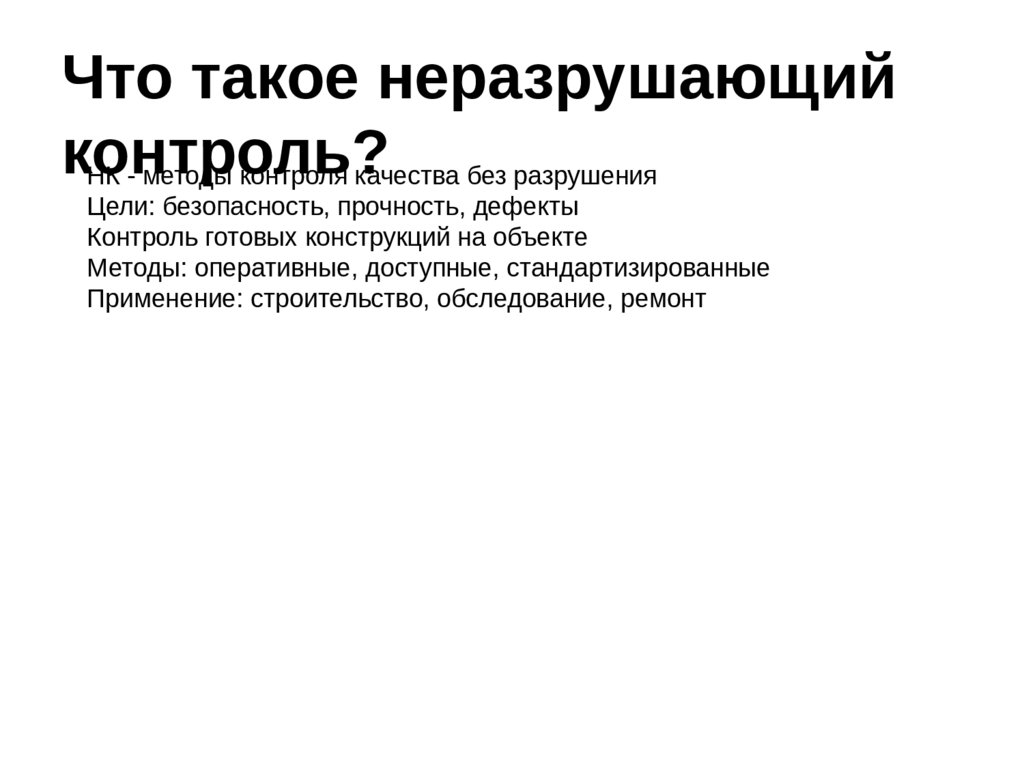

Что такое неразрушающий
контроль?
НК - методы контроля качества без разрушения
Цели: безопасность, прочность, дефекты
Контроль готовых конструкций на объекте
Методы: оперативные, доступные, стандартизированные
Применение: строительство, обследование, ремонт

4.

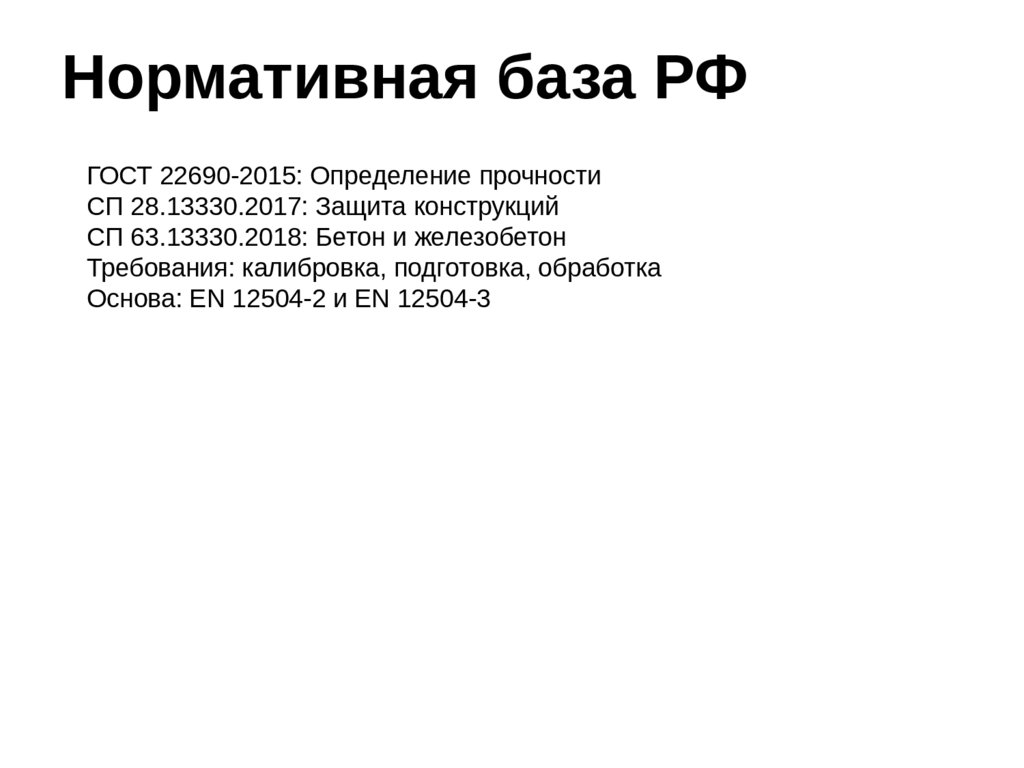

Нормативная база РФ
ГОСТ 22690-2015: Определение прочности
СП 28.13330.2017: Защита конструкций
СП 63.13330.2018: Бетон и железобетон
Требования: калибровка, подготовка, обработка
Основа: EN 12504-2 и EN 12504-3

5.

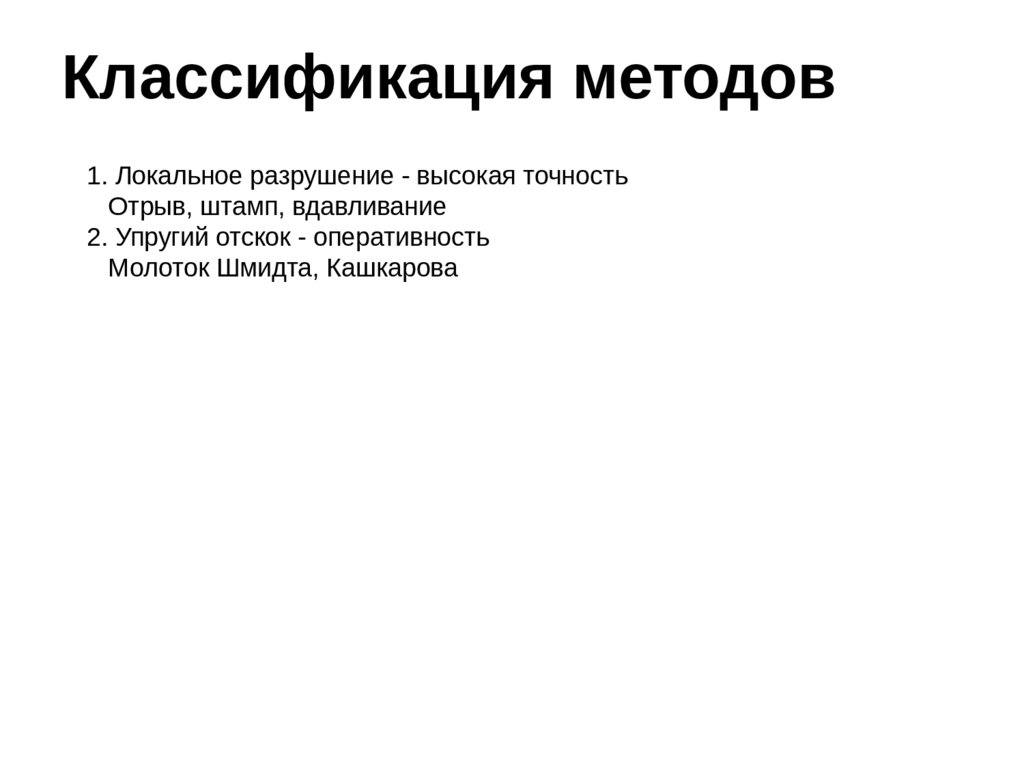

Классификация методов
1. Локальное разрушение - высокая точность
Отрыв, штамп, вдавливание
2. Упругий отскок - оперативность
Молоток Шмидта, Кашкарова

6.

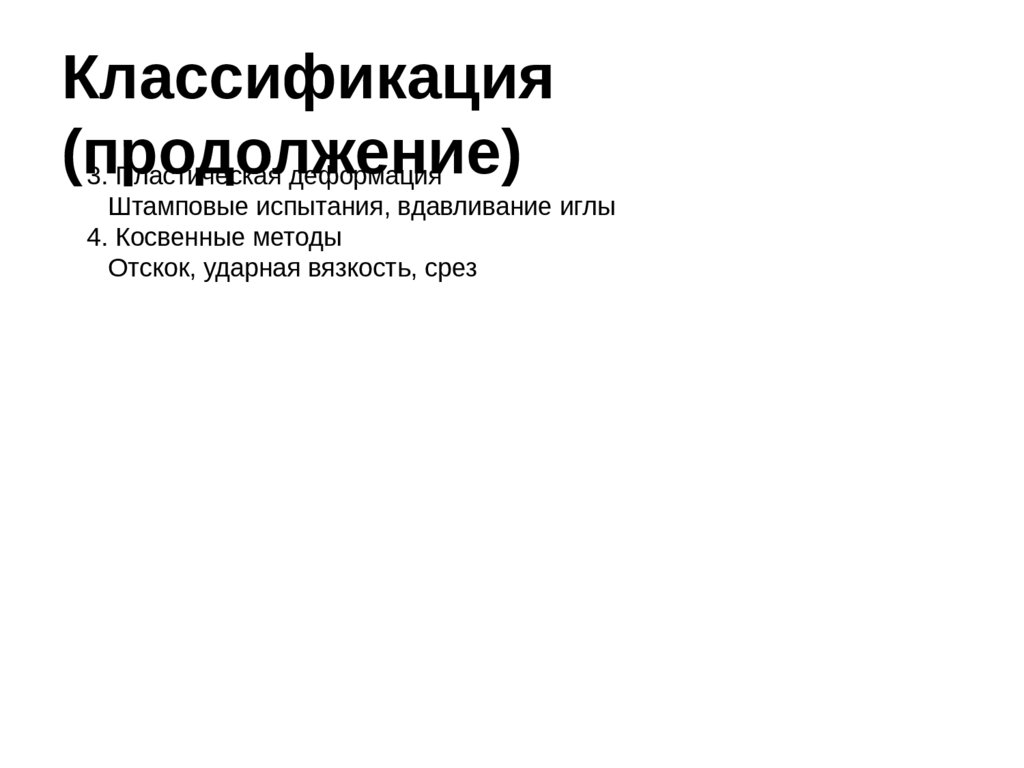

Классификация
(продолжение)
3. Пластическая деформация
Штамповые испытания, вдавливание иглы
4. Косвенные методы
Отскок, ударная вязкость, срез

7.

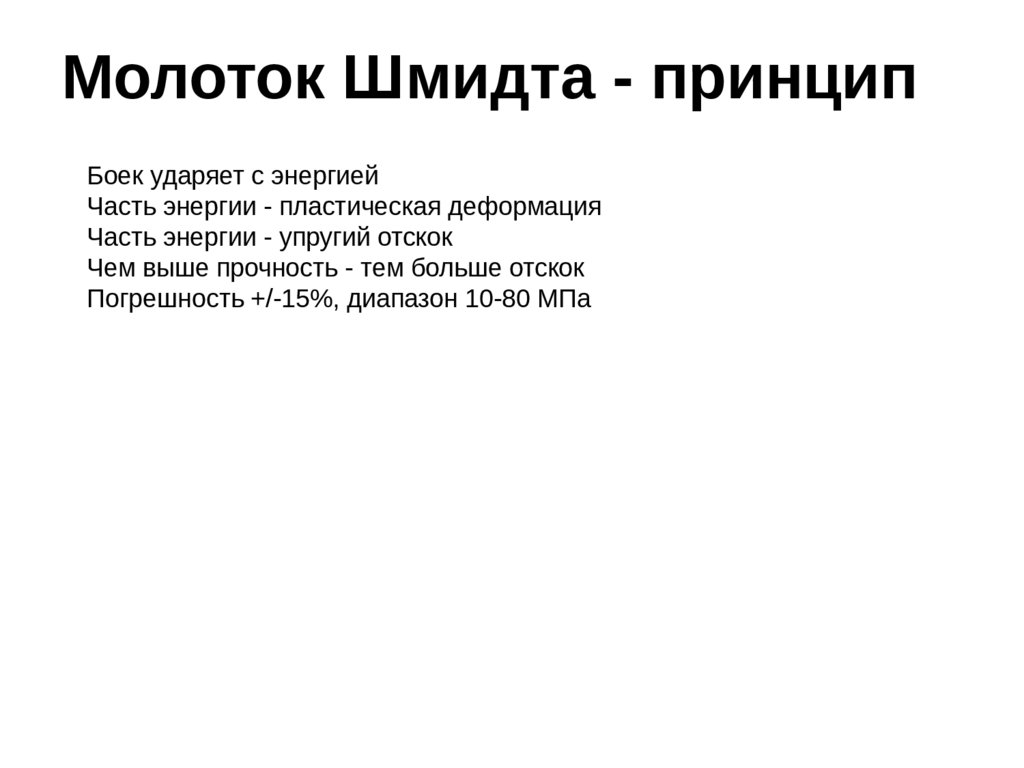

Молоток Шмидта - принцип
Боек ударяет с энергией
Часть энергии - пластическая деформация
Часть энергии - упругий отскок
Чем выше прочность - тем больше отскок
Погрешность +/-15%, диапазон 10-80 МПа

8.

Метод отрыва со
скалыванием
1. Сверление отверстия 24-25 мм
2. Установка анкера
3. Подсоединение домкрата
4. Увеличение нагрузки
Погрешность +/-5-10%, диапазон до 80 МПа

9.

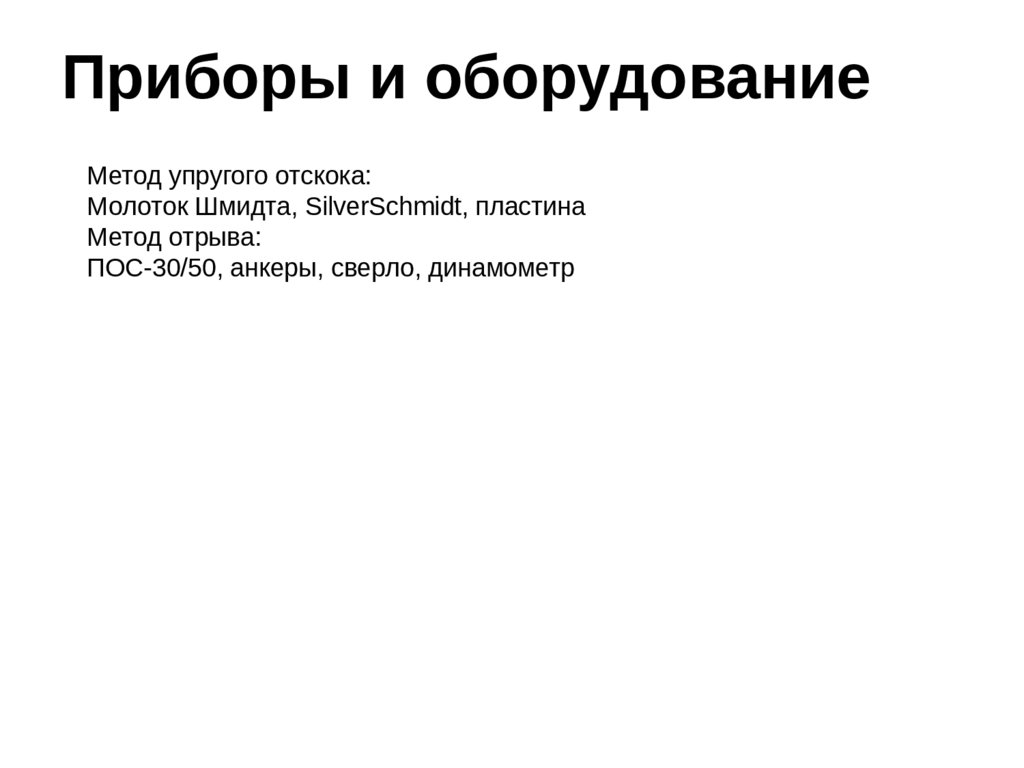

Приборы и оборудование
Метод упругого отскока:
Молоток Шмидта, SilverSchmidt, пластина
Метод отрыва:
ПОС-30/50, анкеры, сверло, динамометр

10.

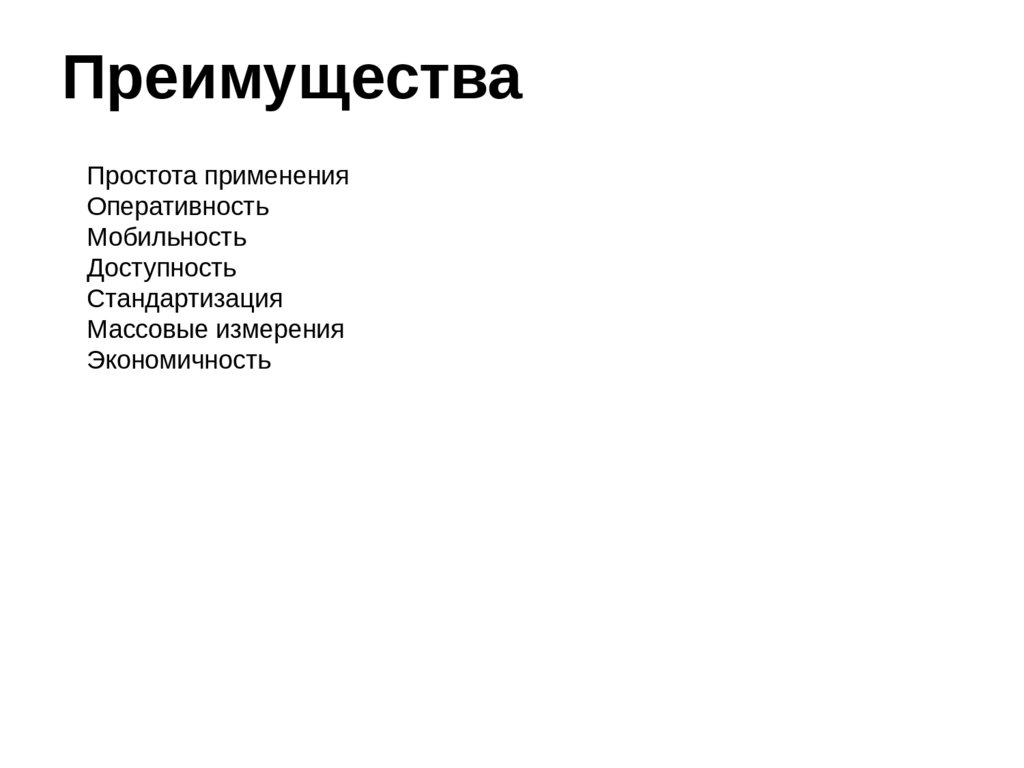

Преимущества
Простота применения
Оперативность
Мобильность
Доступность
Стандартизация
Массовые измерения
Экономичность

11.

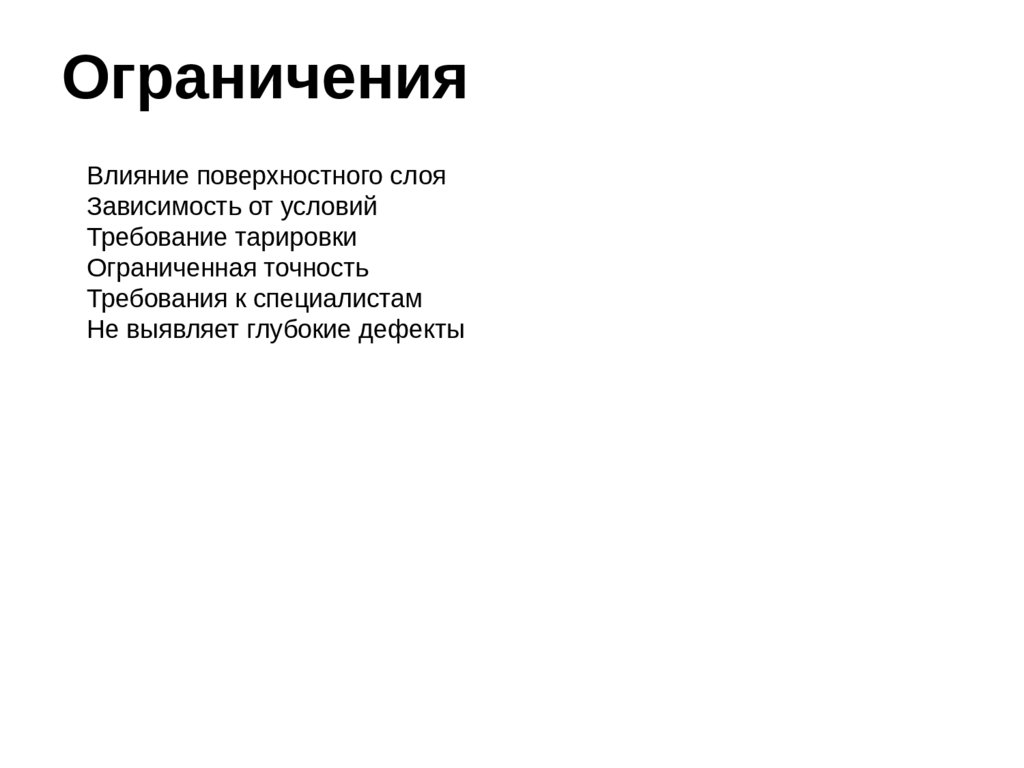

Ограничения
Влияние поверхностного слоя
Зависимость от условий
Требование тарировки
Ограниченная точность
Требования к специалистам
Не выявляет глубокие дефекты

12.

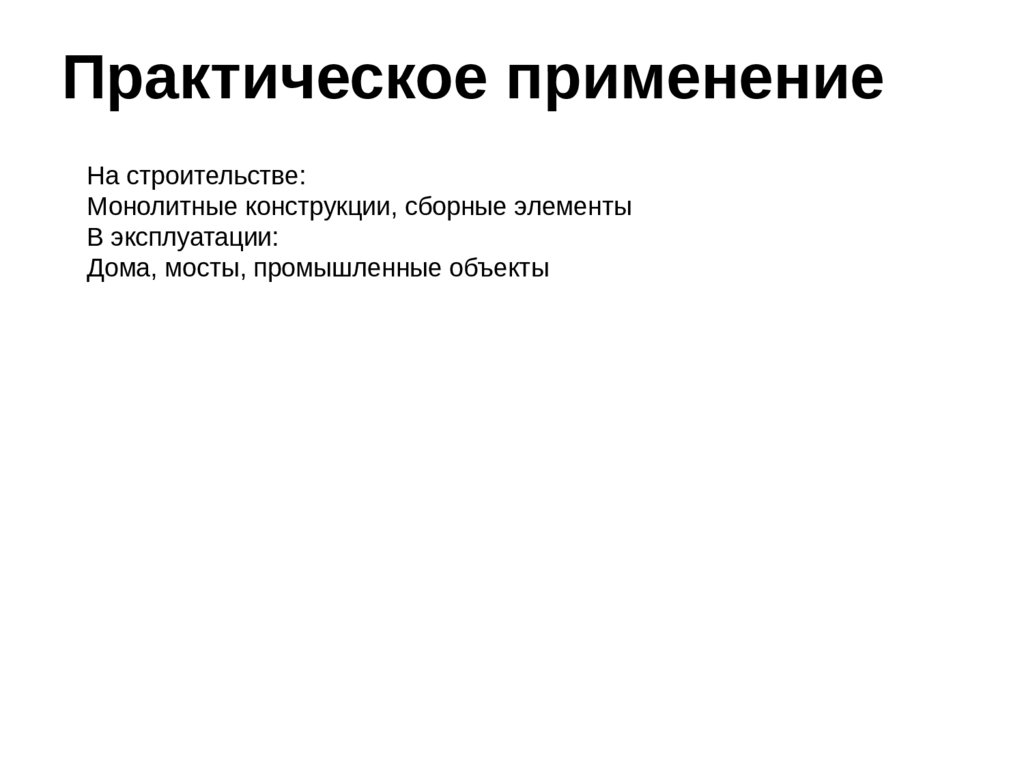

Практическое применение
На строительстве:
Монолитные конструкции, сборные элементы
В эксплуатации:
Дома, мосты, промышленные объекты

13.

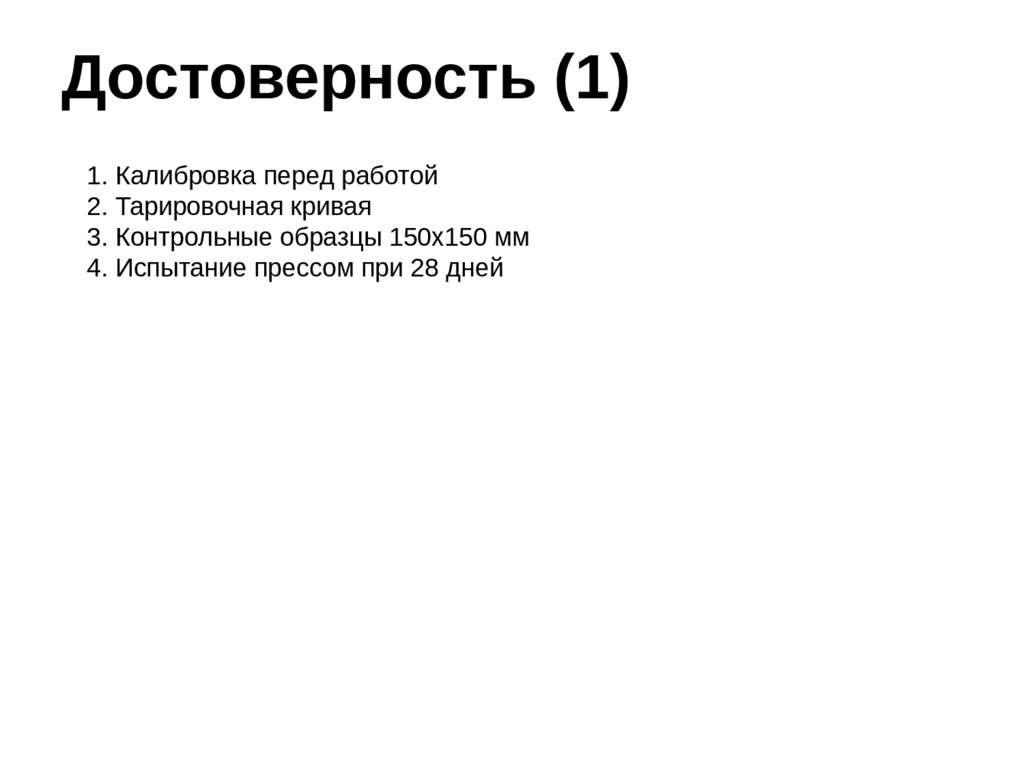

Достоверность (1)
1. Калибровка перед работой
2. Тарировочная кривая
3. Контрольные образцы 150х150 мм
4. Испытание прессом при 28 дней

14.

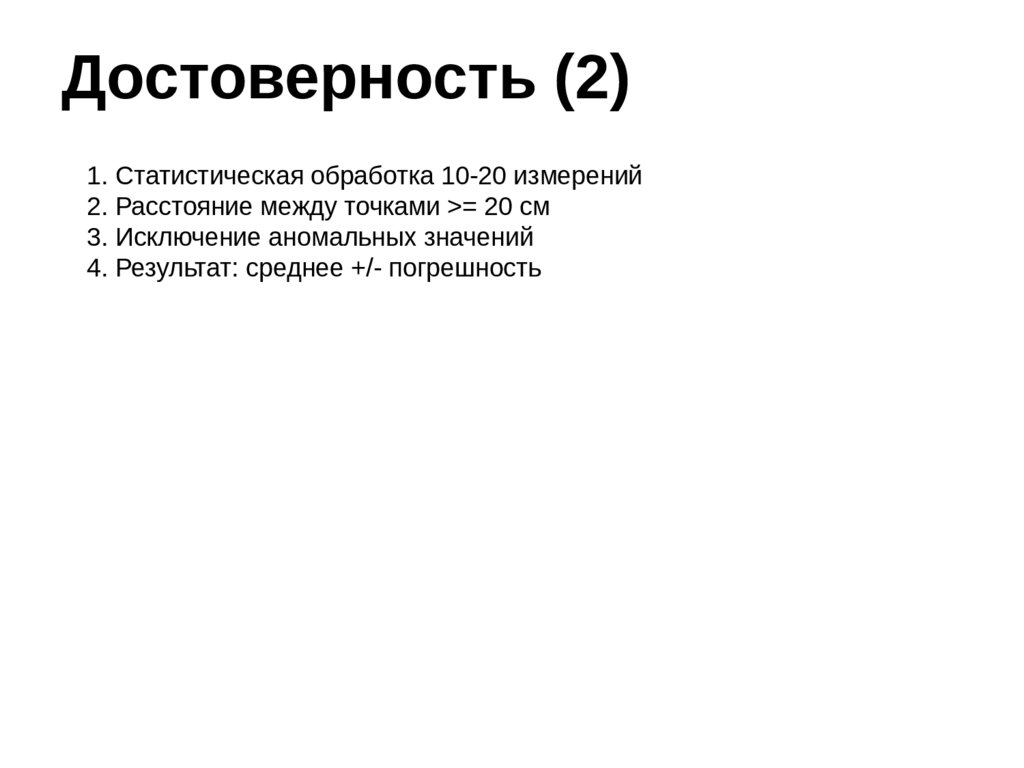

Достоверность (2)
1. Статистическая обработка 10-20 измерений
2. Расстояние между точками >= 20 см
3. Исключение аномальных значений
4. Результат: среднее +/- погрешность

15.

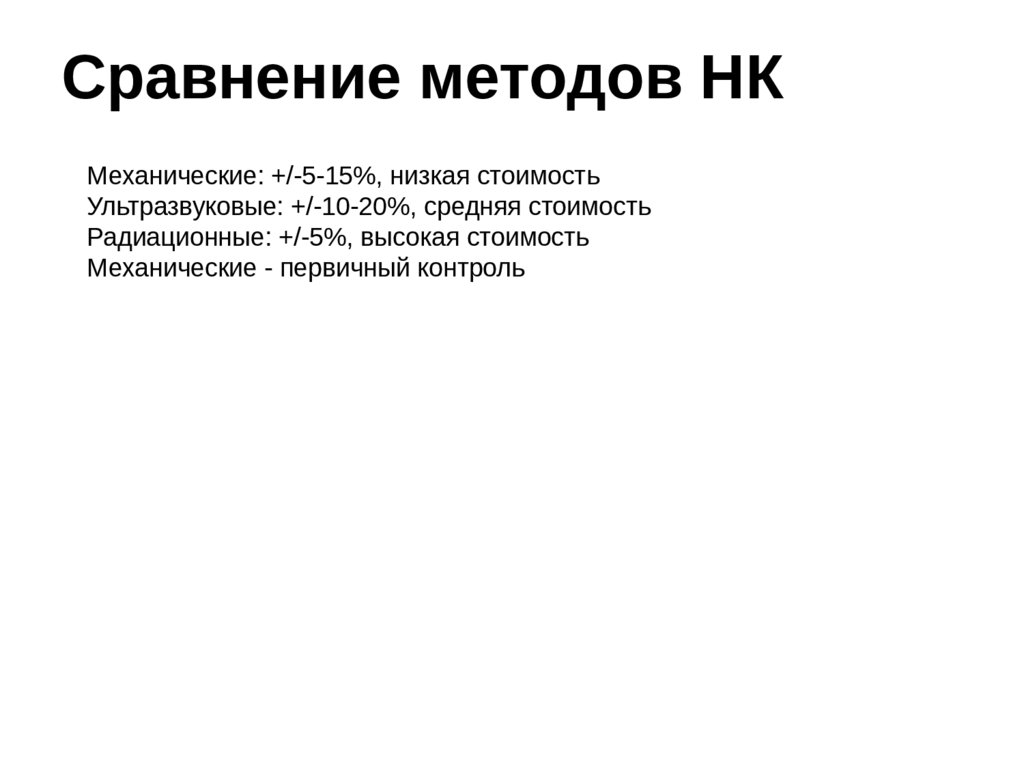

Сравнение методов НК
Механические: +/-5-15%, низкая стоимость
Ультразвуковые: +/-10-20%, средняя стоимость
Радиационные: +/-5%, высокая стоимость
Механические - первичный контроль

16.

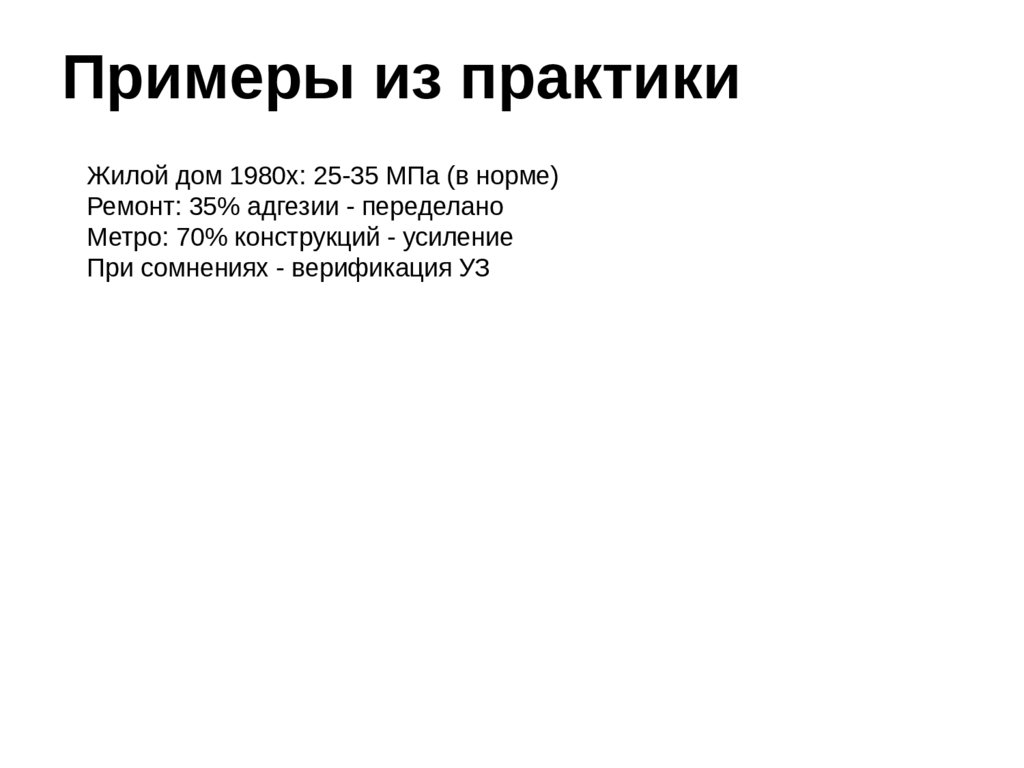

Примеры из практики
Жилой дом 1980х: 25-35 МПа (в норме)
Ремонт: 35% адгезии - переделано
Метро: 70% конструкций - усиление
При сомнениях - верификация УЗ

17.

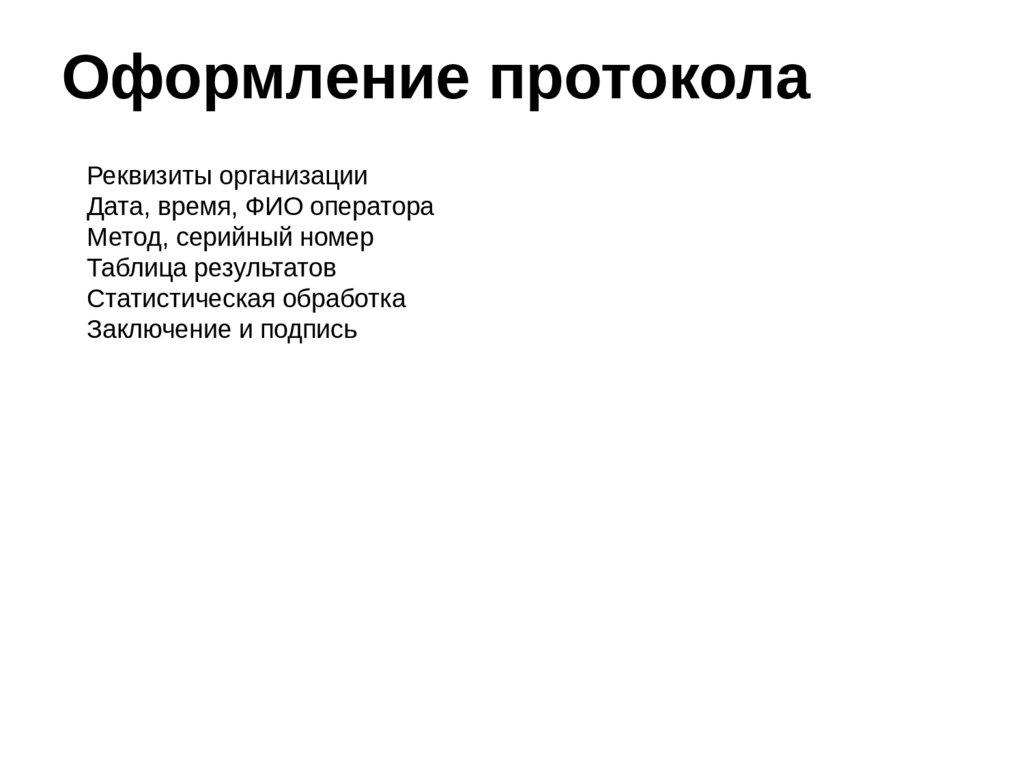

Оформление протокола
Реквизиты организации
Дата, время, ФИО оператора
Метод, серийный номер
Таблица результатов
Статистическая обработка
Заключение и подпись

18.

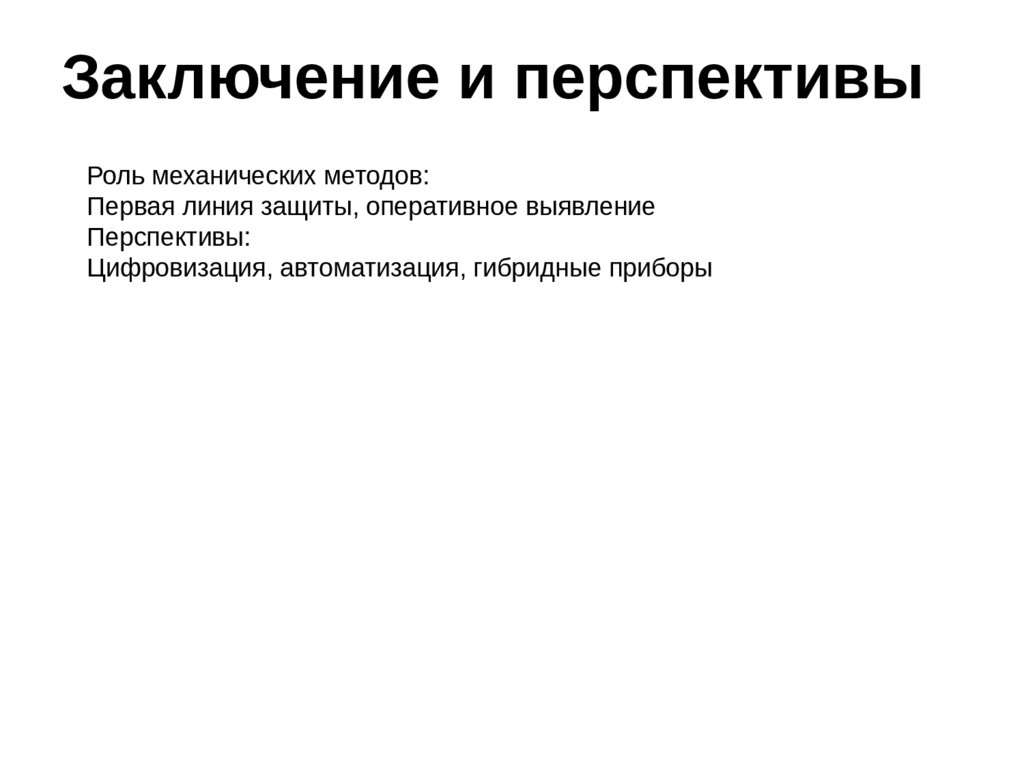

Заключение и перспективы
Роль механических методов:
Первая линия защиты, оперативное выявление
Перспективы:
Цифровизация, автоматизация, гибридные приборы

19.

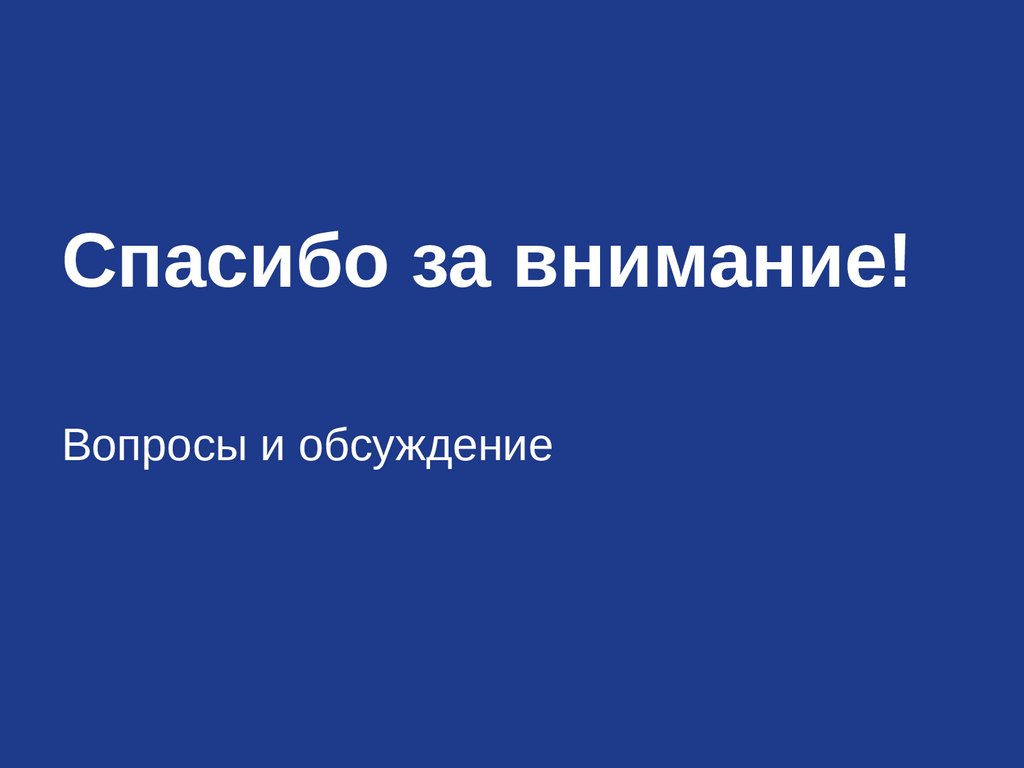

Спасибо за внимание!
Вопросы и обсуждение
