Монтаж ПРА: Полное
руководство по
организации и
выполнению работ

2.

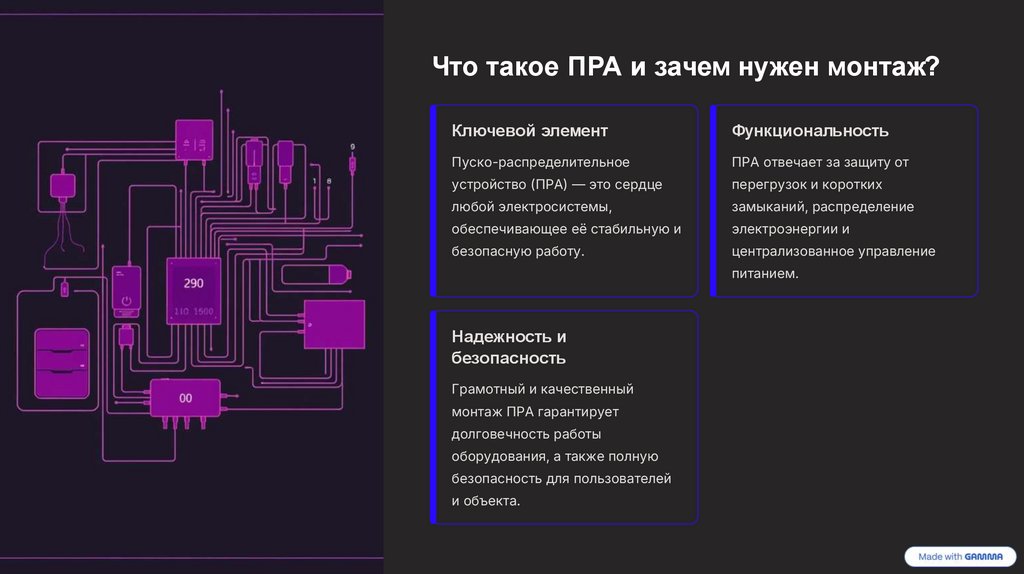

Что такое ПРА и зачем нужен монтаж?
Ключевой элемент
Функциональность
Пуско-распределительное
ПРА отвечает за защиту от
устройство (ПРА) — это сердце
перегрузок и коротких
любой электросистемы,
замыканий, распределение
обеспечивающее её стабильную и
электроэнергии и
безопасную работу.
централизованное управление
питанием.
Надежность и
безопасность
Грамотный и качественный
монтаж ПРА гарантирует
долговечность работы
оборудования, а также полную
безопасность для пользователей
и объекта.

3.

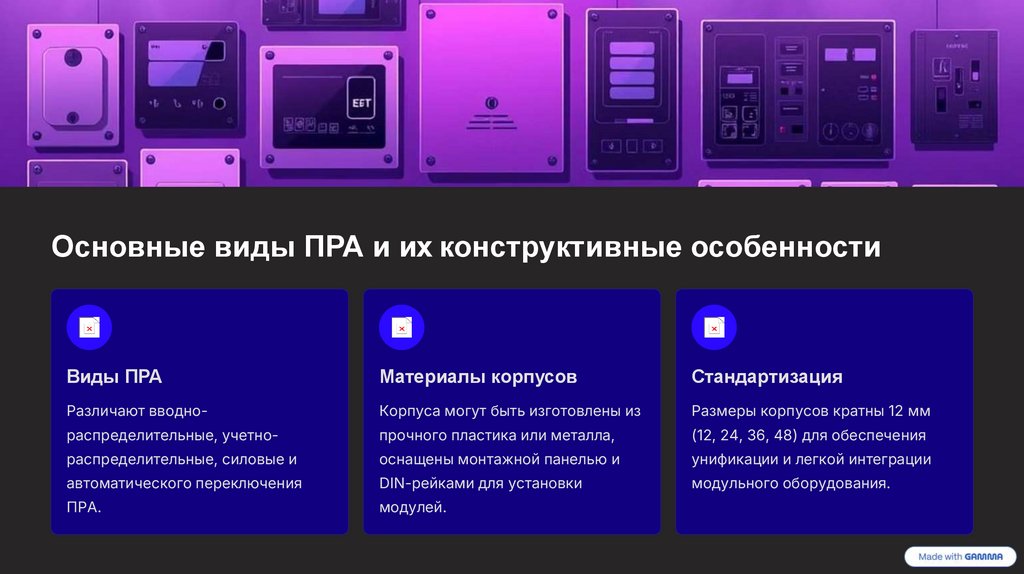

Основные виды ПРА и их конструктивные особенности
Виды ПРА
Материалы корпусов
Стандартизация
Различают вводно-
Корпуса могут быть изготовлены из
Размеры корпусов кратны 12 мм
распределительные, учетно-
прочного пластика или металла,
(12, 24, 36, 48) для обеспечения
распределительные, силовые и
оснащены монтажной панелью и
унификации и легкой интеграции
автоматического переключения
DIN-рейками для установки
модульного оборудования.
ПРА.
модулей.

4.

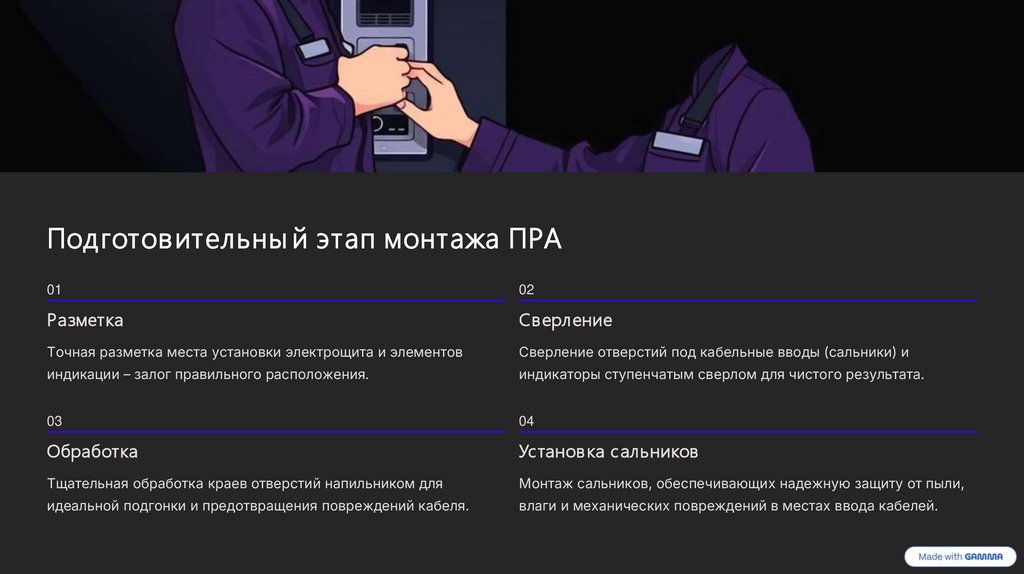

Подготов ительны й этап монтажа ПРА
01
02
Разметка
Сверл ение
Точная разметка места установки электрощита и элементов
Сверление отверстий под кабельные вводы (сальники) и
индикации – залог правильного расположения.
индикаторы ступенчатым сверлом для чистого результата.
03
04
Обработка
Ус танов ка с альников
Тщательная обработка краев отверстий напильником для
Монтаж сальников, обеспечивающих надежную защиту от пыли,
идеальной подгонки и предотвращения повреждений кабеля.
влаги и механических повреждений в местах ввода кабелей.

5.

Монтаж монтажной панел и и крепление щита
Подготов ка панел и
Для удобства дальнейших работ монтажная панель
демонтируется, что обеспечивает свободный доступ к
корпусу щита.
Крепл ение к стене
Щит надежно крепится к стене с помощью шуруповерта и
саморезов с прессшайбой, обеспечивая прочное и
долговечное соединение.
В ы рав нивание
Используется уровень и боковая риска для максимально
точного выравнивания щита, что важно для эстетики и
функциональности.

6.

Установка и подключение модулей на DIN-рейку
• Монтаж всех необходимых модулей: автоматических выключателей, УЗО, счетчиков электроэнергии и других
устройств на DIN-рейку.
• Соблюдение правильной последовательности подключения для обеспечения корректной работы системы и
максимальной безопасности.
• Обязательное использование маркировочных наклеек для быстрой и точной идентификации каждого элемента в
щитке.

7.

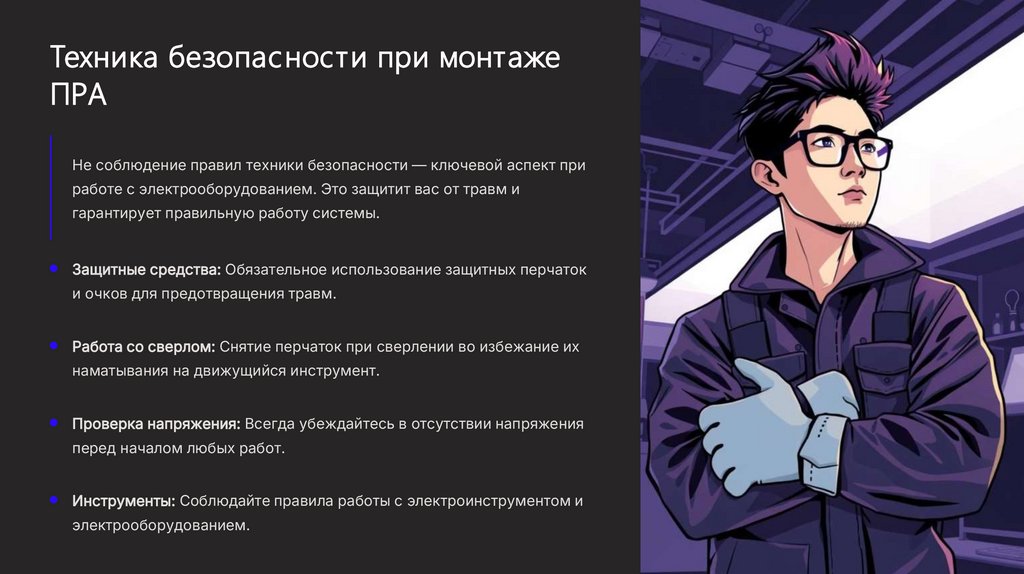

Техника безопасности при монтаже
ПРА
Не соблюдение правил техники безопасности — ключевой аспект при
работе с электрооборудованием. Это защитит вас от травм и
гарантирует правильную работу системы.
Защитные средства: Обязательное использование защитных перчаток
и очков для предотвращения травм.
Работа со сверлом: Снятие перчаток при сверлении во избежание их
наматывания на движущийся инструмент.
Проверка напряжения: Всегда убеждайтесь в отсутствии напряжения
перед началом любых работ.
Инструменты: Соблюдайте правила работы с электроинструментом и
электрооборудованием.

8.

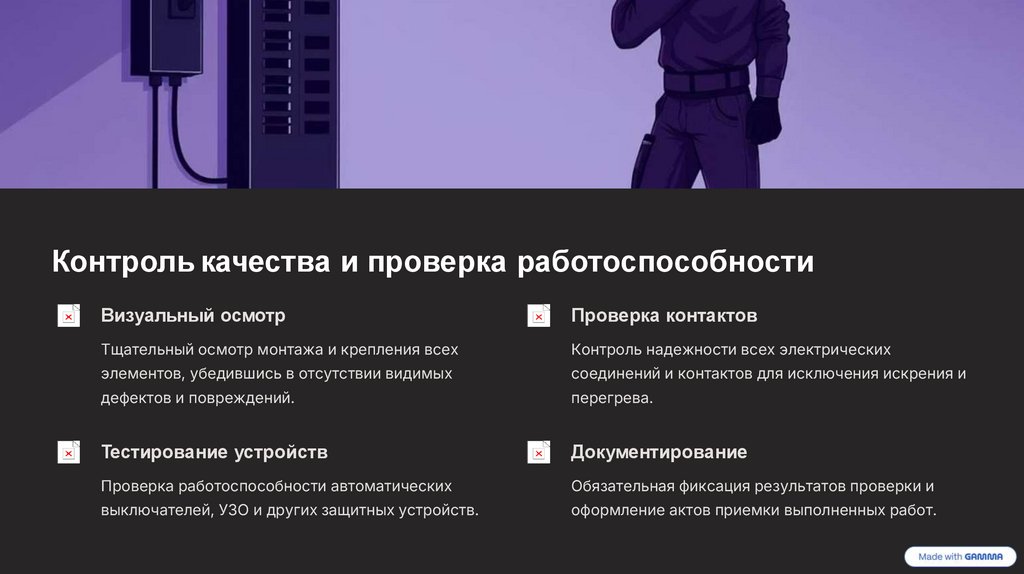

Контроль качества и проверка работоспособности
Визуальный осмотр
Проверка контактов
Тщательный осмотр монтажа и крепления всех
Контроль надежности всех электрических
элементов, убедившись в отсутствии видимых
соединений и контактов для исключения искрения и
дефектов и повреждений.
перегрева.
Тестирование устройств
Документирование
Проверка работоспособности автоматических
Обязательная фиксация результатов проверки и
выключателей, УЗО и других защитных устройств.
оформление актов приемки выполненных работ.

9.

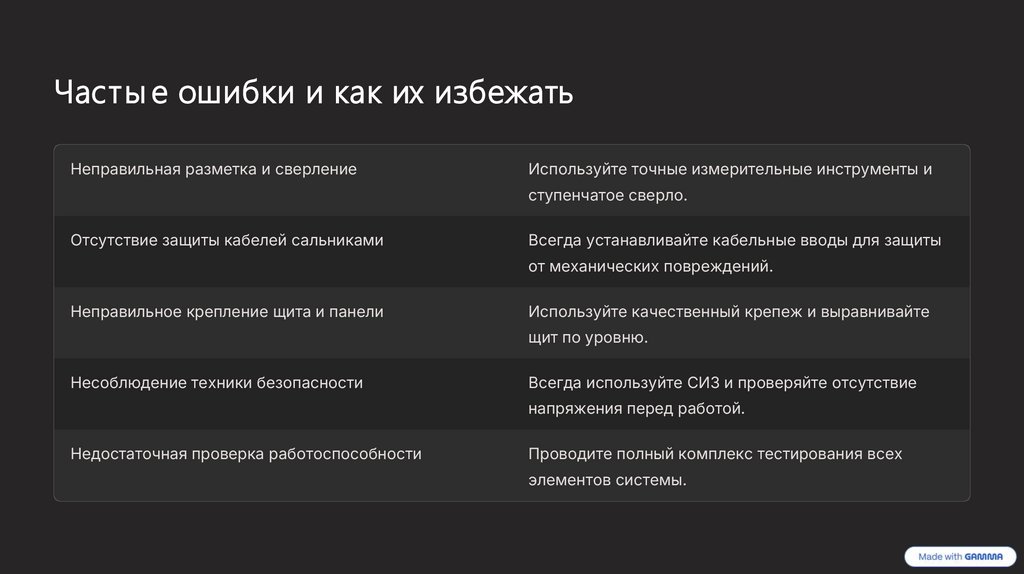

Часты е ошибки и как их избежать
Неправильная разметка и сверление
Используйте точные измерительные инструменты и
ступенчатое сверло.
Отсутствие защиты кабелей сальниками
Всегда устанавливайте кабельные вводы для защиты
от механических повреждений.
Неправильное крепление щита и панели
Используйте качественный крепеж и выравнивайте
щит по уровню.
Несоблюдение техники безопасности
Всегда используйте СИЗ и проверяйте отсутствие
напряжения перед работой.
Недостаточная проверка работоспособности
Проводите полный комплекс тестирования всех
элементов системы.

10.

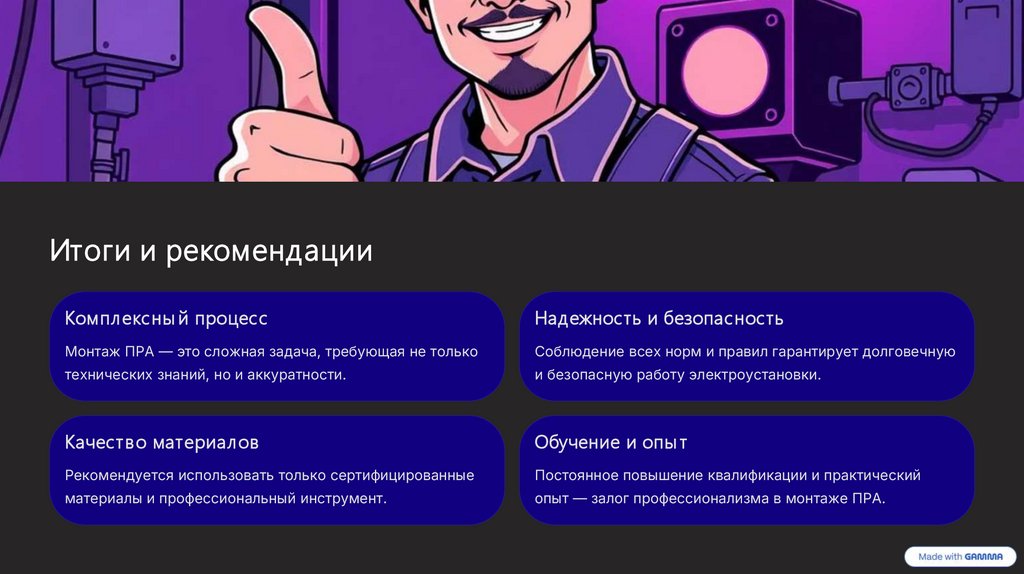

Итоги и рекомендации
Комплексны й процесс
Надежность и безопасность
Монтаж ПРА — это сложная задача, требующая не только
Соблюдение всех норм и правил гарантирует долговечную
технических знаний, но и аккуратности.
и безопасную работу электроустановки.
Качество материалов
Обучение и опы т
Рекомендуется использовать только сертифицированные
Постоянное повышение квалификации и практический
материалы и профессиональный инструмент.
опыт — залог профессионализма в монтаже ПРА.
