Лекция 12

1.

Батпалы ортадан тепкіш электрсораппен мұнай
өндіру

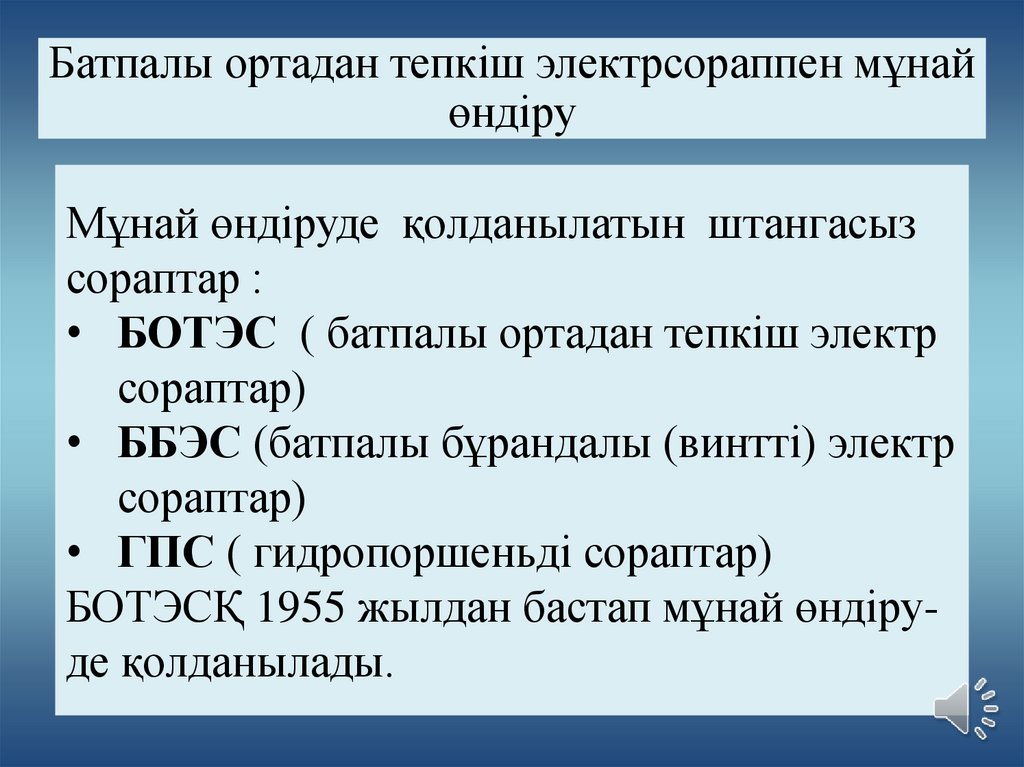

2.

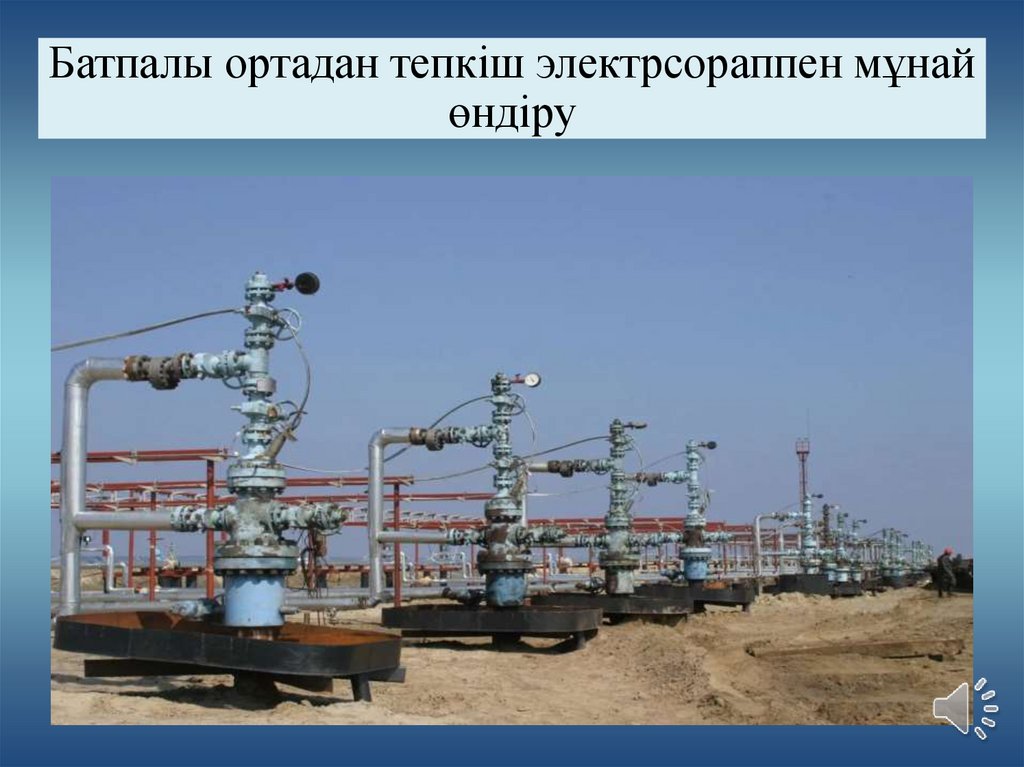

Батпалы ортадан тепкіш электрсораппен мұнай
өндіру
Мұнай өндіруде қолданылатын штангасыз
сораптар :
• БОТЭС ( батпалы ортадан тепкіш электр
сораптар)
• ББЭС (батпалы бұрандалы (винтті) электр
сораптар)
• ГПС ( гидропоршеньді сораптар)
БОТЭСҚ 1955 жылдан бастап мұнай өндіруде қолданылады.

3.

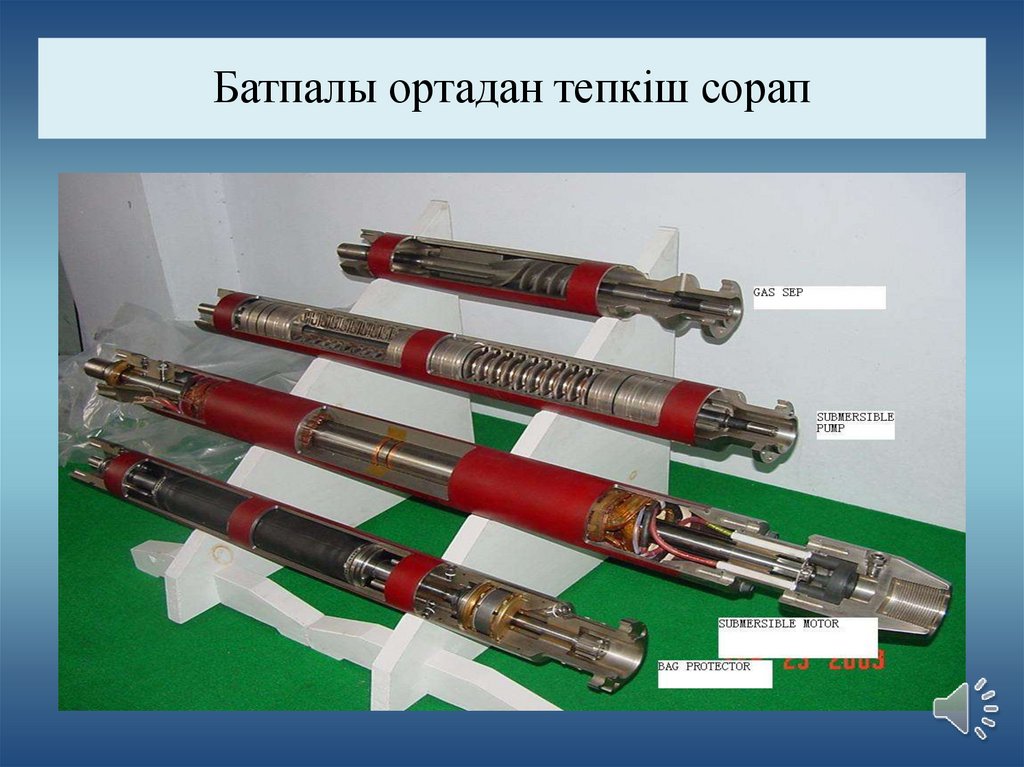

Батпалы ортадан тепкіш сорап

4.

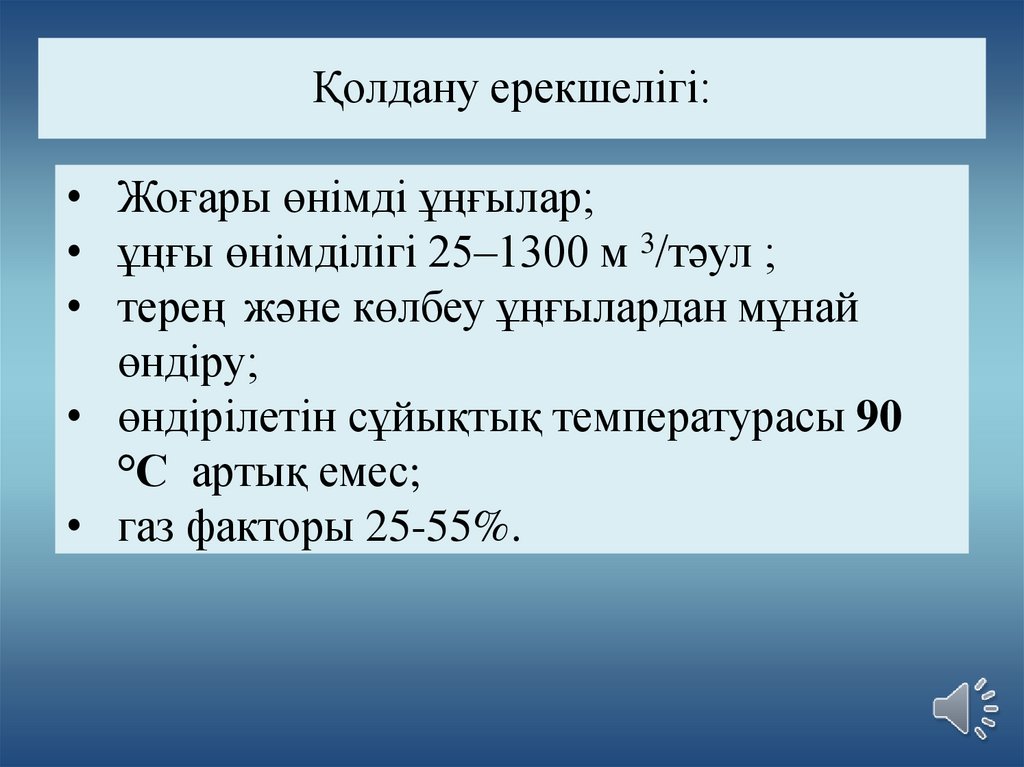

Қолдану ерекшелігі:
• Жоғары өнімді ұңғылар;
• ұңғы өнімділігі 25–1300 м 3/тәул ;
• терең және көлбеу ұңғылардан мұнай
өндіру;
• өндірілетін сұйықтық температурасы 90
°С артық емес;
• газ факторы 25-55%.

5.

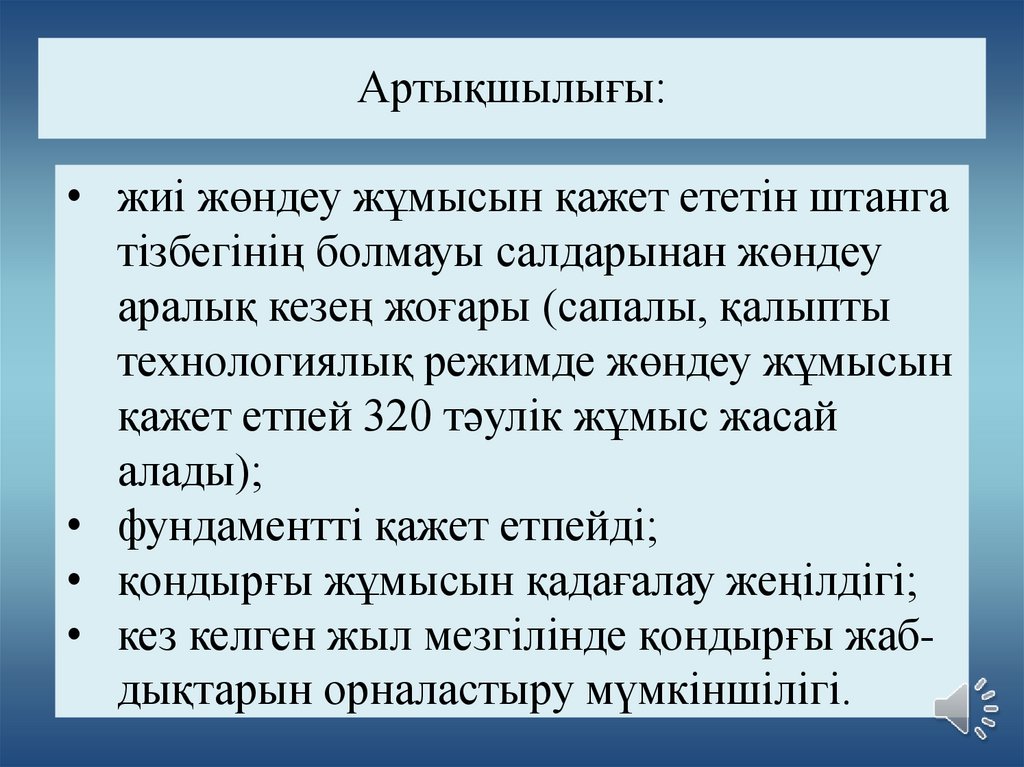

Артықшылығы:
• жиі жөндеу жұмысын қажет ететін штанга
тізбегінің болмауы салдарынан жөндеу
аралық кезең жоғары (сапалы, қалыпты
технологиялық режимде жөндеу жұмысын
қажет етпей 320 тәулік жұмыс жасай
алады);
• фундаментті қажет етпейді;
• қондырғы жұмысын қадағалау жеңілдігі;
• кез келген жыл мезгілінде қондырғы жабдықтарын орналастыру мүмкіншілігі.

6.

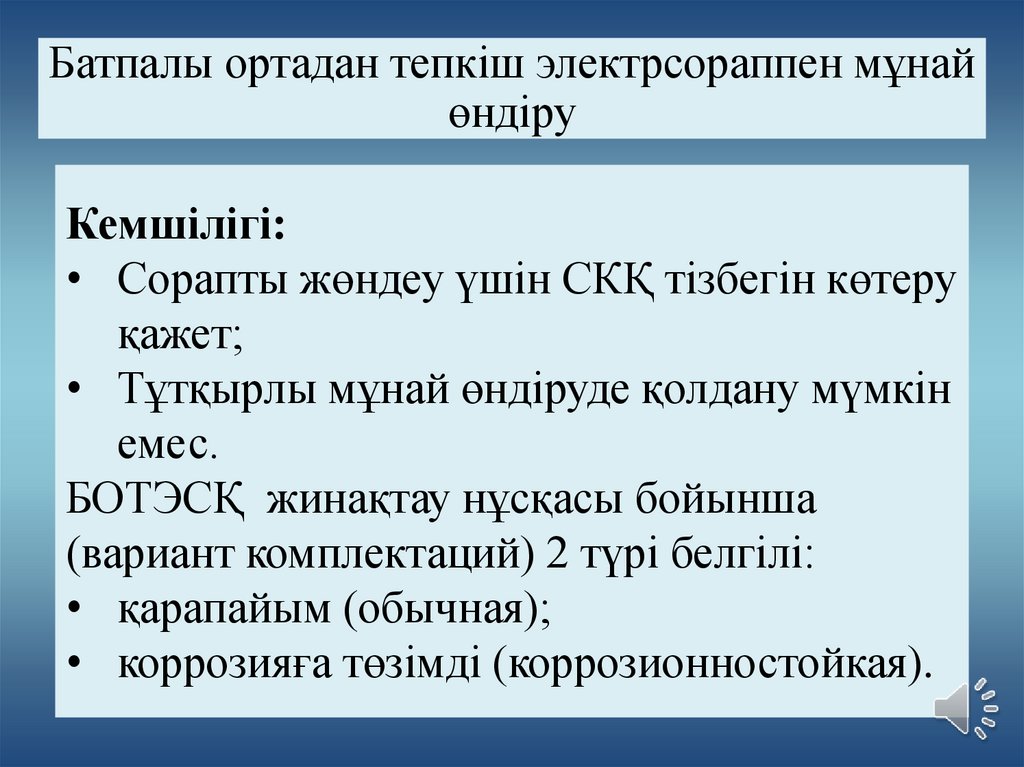

Батпалы ортадан тепкіш электрсораппен мұнай
өндіру
Кемшілігі:
• Сорапты жөндеу үшін СКҚ тізбегін көтеру
қажет;
• Тұтқырлы мұнай өндіруде қолдану мүмкін
емес.
БОТЭСҚ жинақтау нұсқасы бойынша
(вариант комплектаций) 2 түрі белгілі:
• қарапайым (обычная);
• коррозияға төзімді (коррозионностойкая).

7.

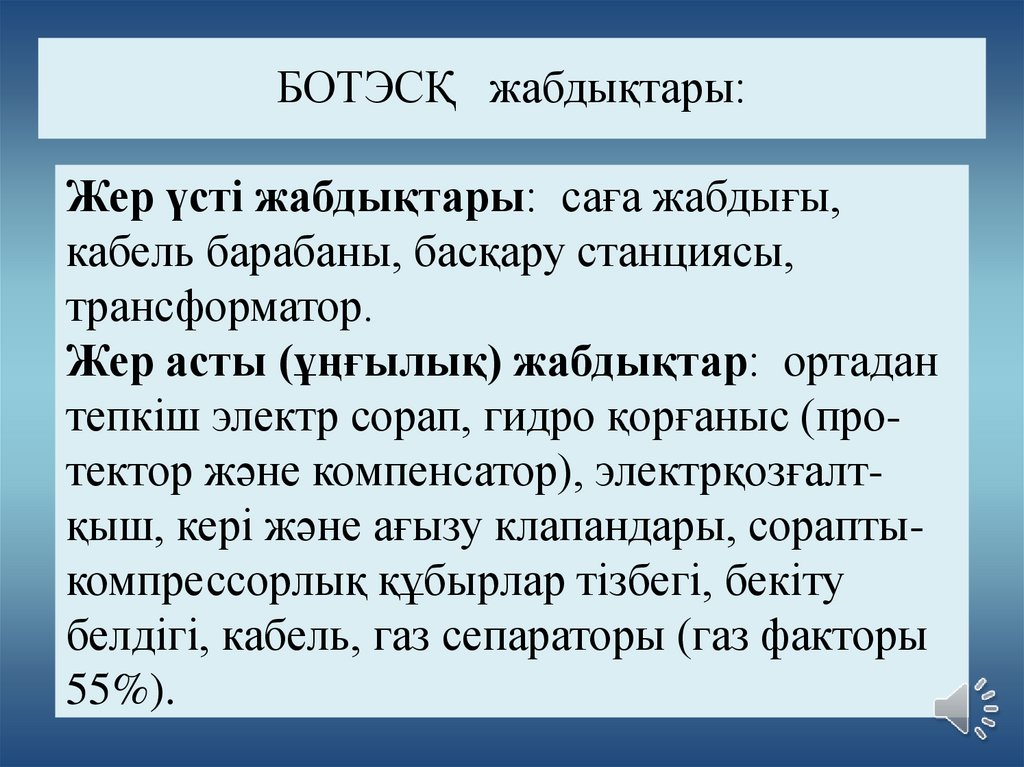

БОТЭСҚ жабдықтары:
Жер үсті жабдықтары: саға жабдығы,
кабель барабаны, басқару станциясы,
трансформатор.
Жер асты (ұңғылық) жабдықтар: ортадан
тепкіш электр сорап, гидро қорғаныс (протектор және компенсатор), электрқозғалтқыш, кері және ағызу клапандары, сораптыкомпрессорлық құбырлар тізбегі, бекіту
белдігі, кабель, газ сепараторы (газ факторы
55%).

8.

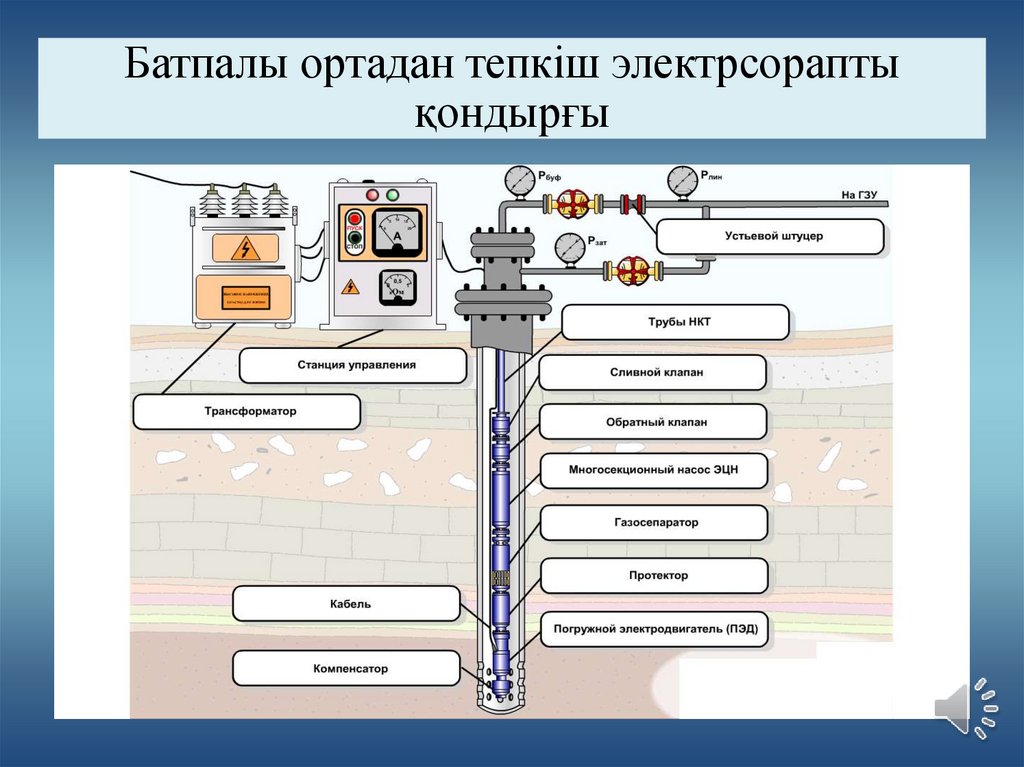

Батпалы ортадан тепкіш электрсорапты
қондырғы

9.

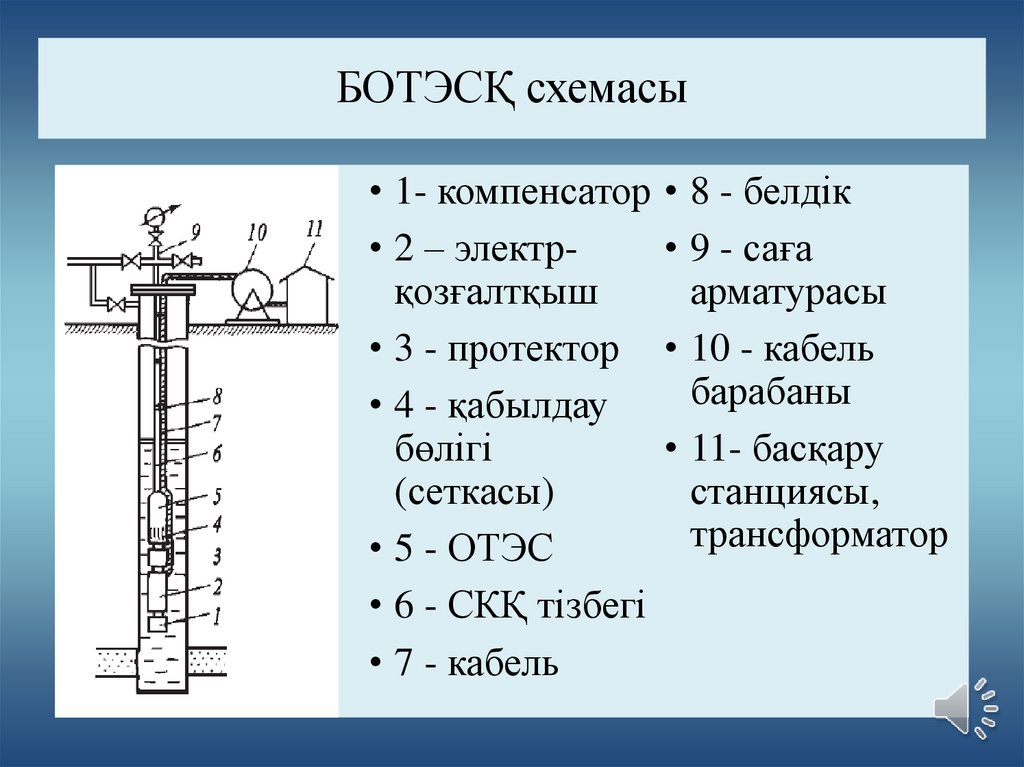

БОТЭСҚ схемасы
• 1- компенсатор • 8 - белдік
• 2 – электр• 9 - саға
қозғалтқыш
арматурасы
• 3 - протектор • 10 - кабель
барабаны
• 4 - қабылдау
бөлігі
• 11- басқару
(сеткасы)
станциясы,
трансформатор
• 5 - ОТЭС
• 6 - СКҚ тізбегі
• 7 - кабель

10.

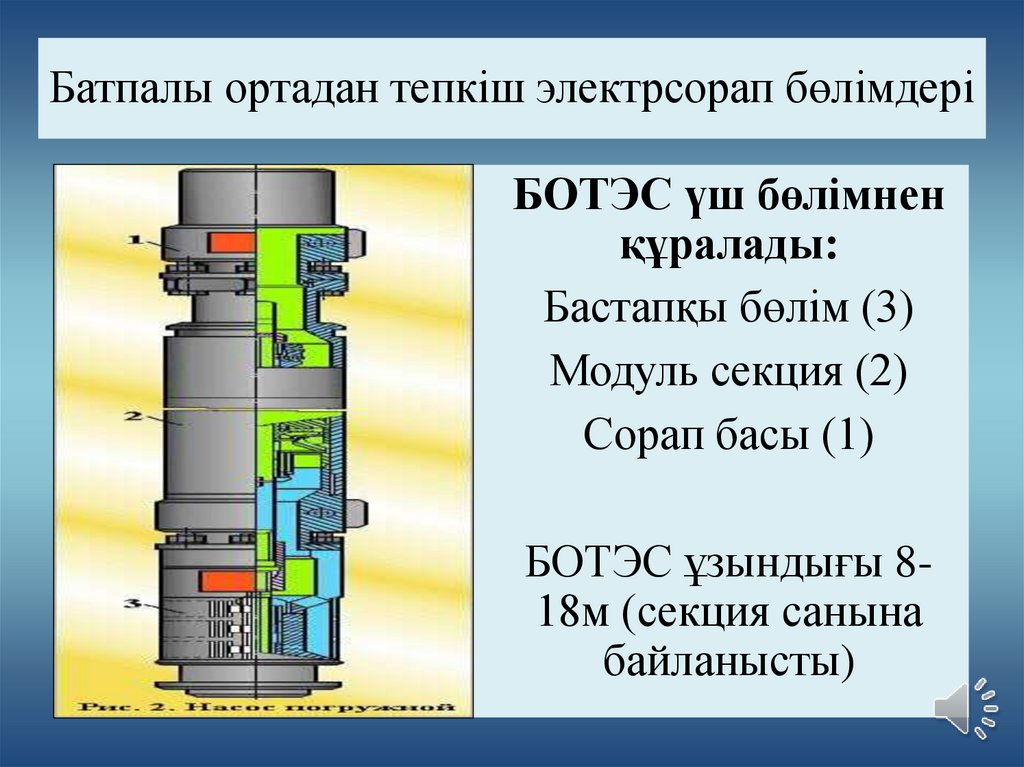

Батпалы ортадан тепкіш электрсорап бөлімдері
БОТЭС үш бөлімнен
құралады:
Бастапқы бөлім (3)
Модуль секция (2)
Сорап басы (1)
БОТЭС ұзындығы 818м (секция санына
байланысты)

11.

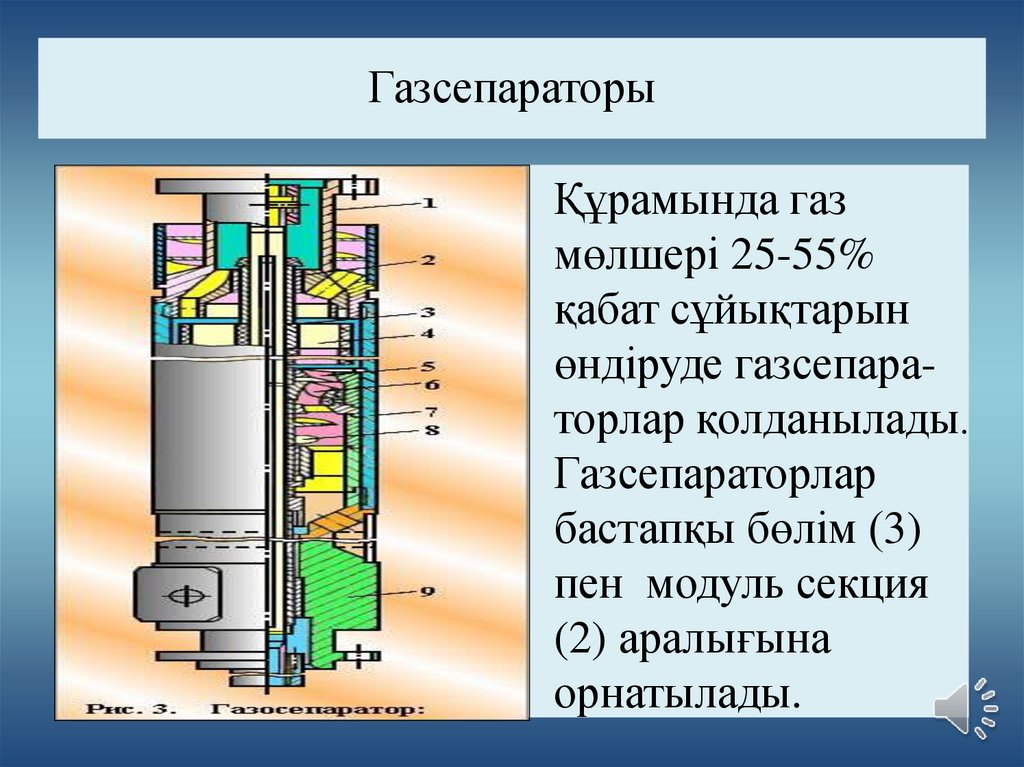

Газсепараторы
Құрамында газ
мөлшері 25-55%
қабат сұйықтарын
өндіруде газсепараторлар қолданылады.
Газсепараторлар
бастапқы бөлім (3)
пен модуль секция
(2) аралығына
орнатылады.

12.

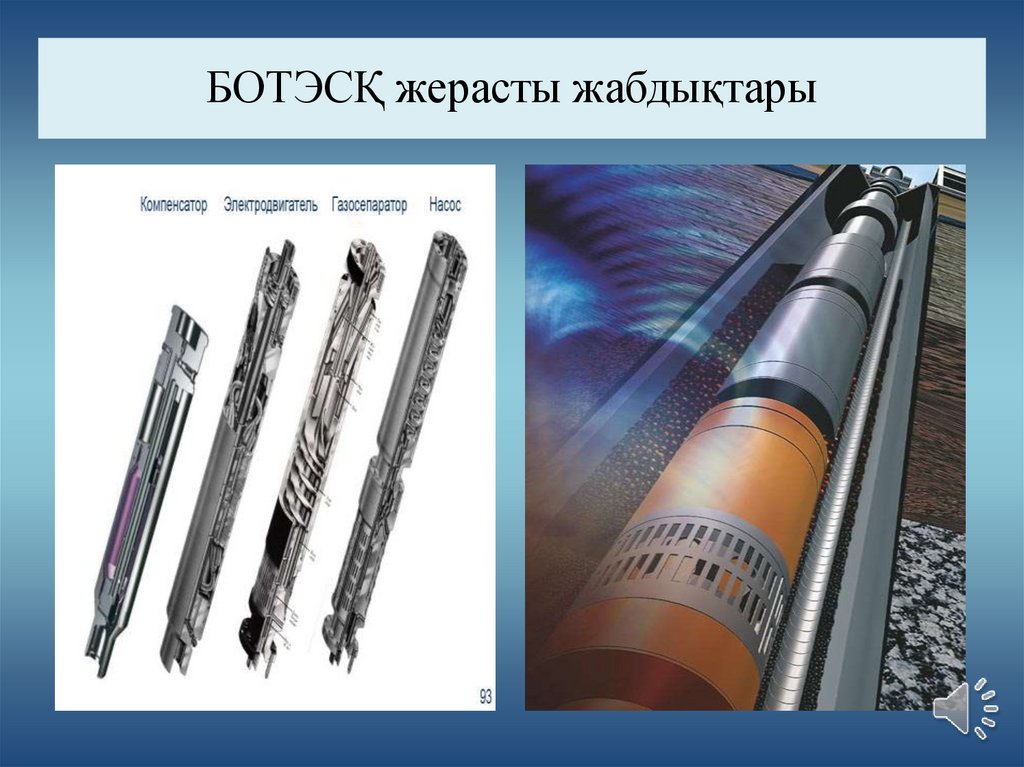

БОТЭСҚ жерасты жабдықтары

13.

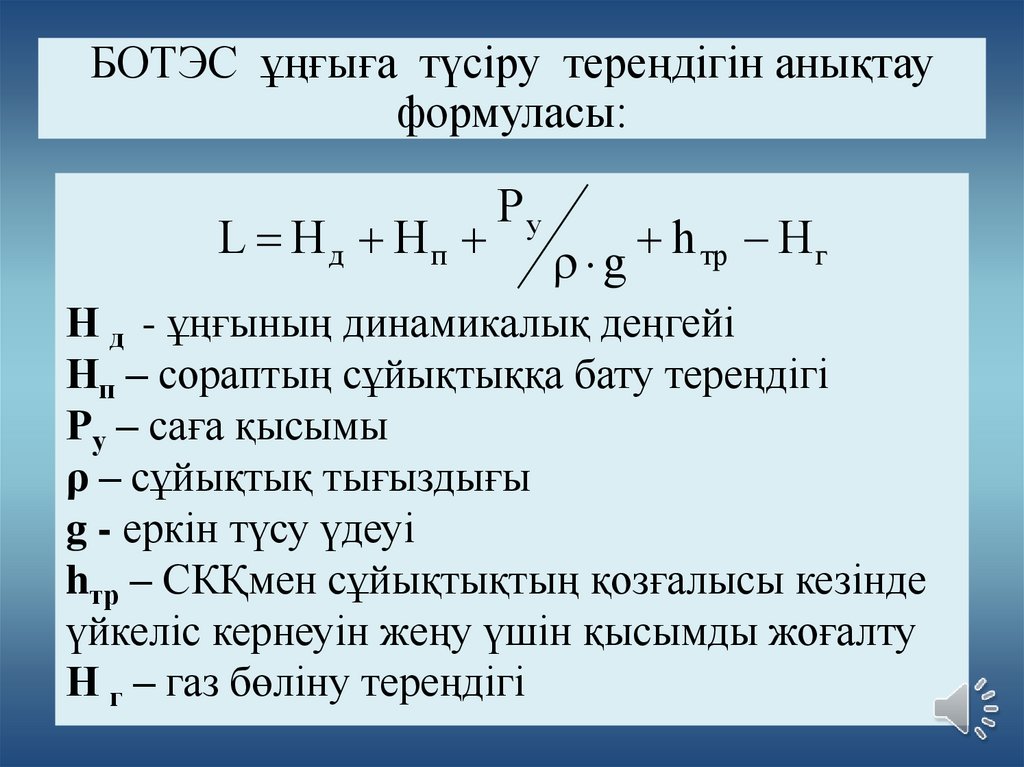

БОТЭС ұңғыға түсіру тереңдігін анықтау
формуласы:
L Hд Нп
Ру
g
h тр Н г
Н д - ұңғының динамикалық деңгейі
Нп – сораптың сұйықтыққа бату тереңдігі
Ру – саға қысымы
ρ – сұйықтық тығыздығы
g - еркін түсу үдеуі
hтр – СКҚмен сұйықтықтың қозғалысы кезінде
үйкеліс кернеуін жеңу үшін қысымды жоғалту
Н г – газ бөліну тереңдігі

14.

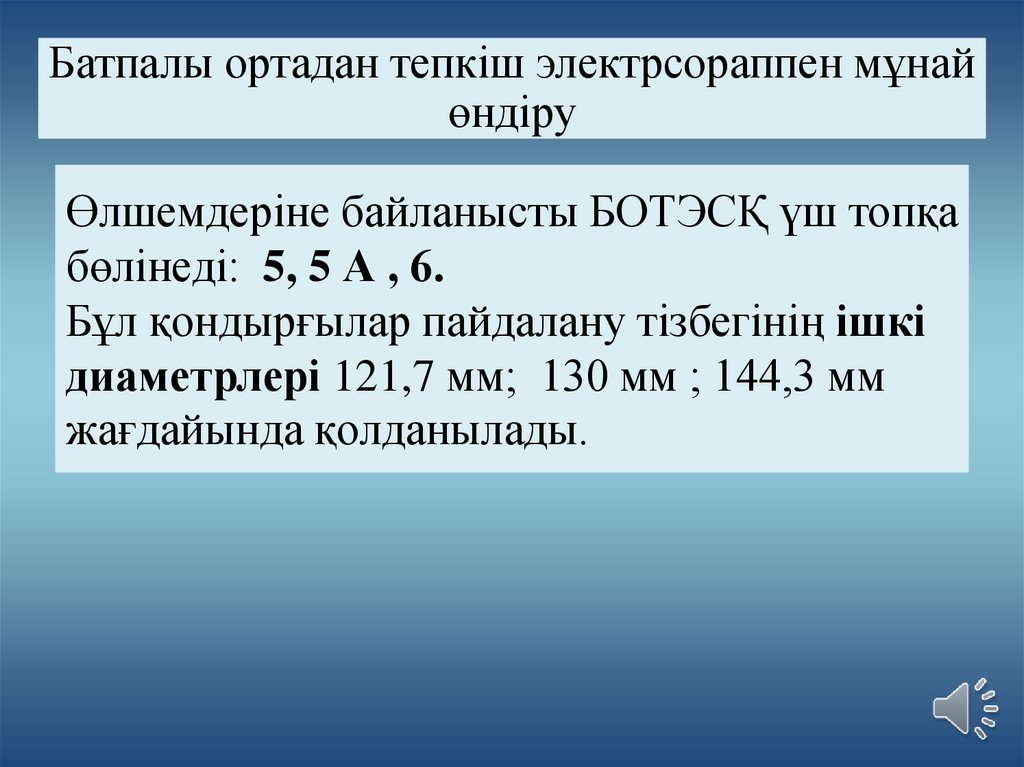

Батпалы ортадан тепкіш электрсораппен мұнай
өндіру
Өлшемдеріне байланысты БОТЭСҚ үш топқа
бөлінеді: 5, 5 А , 6.
Бұл қондырғылар пайдалану тізбегінің ішкі
диаметрлері 121,7 мм; 130 мм ; 144,3 мм
жағдайында қолданылады.

15.

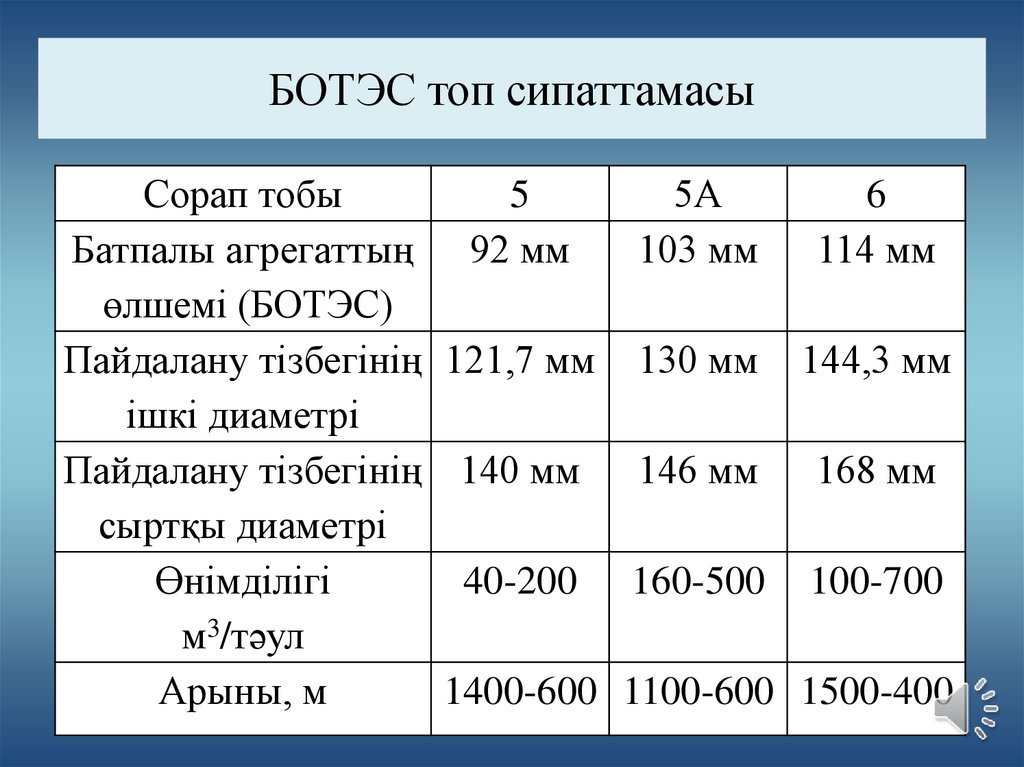

БОТЭС топ сипаттамасы
Сорап тобы
5
5А
6
Батпалы агрегаттың 92 мм
103 мм 114 мм
өлшемі (БОТЭС)
Пайдалану тізбегінің 121,7 мм 130 мм 144,3 мм
ішкі диаметрі
Пайдалану тізбегінің 140 мм 146 мм 168 мм
сыртқы диаметрі
Өнімділігі
40-200 160-500 100-700
м3/тәул
Арыны, м
1400-600 1100-600 1500-400

16.

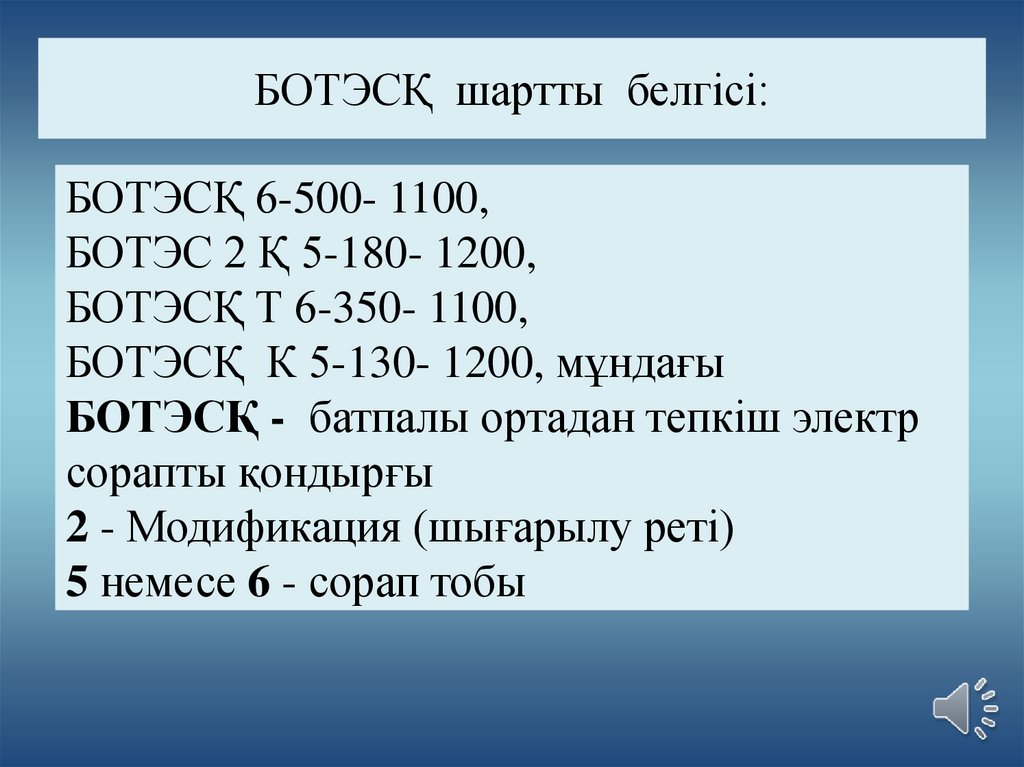

БОТЭСҚ шартты белгісі:
БОТЭСҚ 6-500- 1100,
БОТЭС 2 Қ 5-180- 1200,
БОТЭСҚ Т 6-350- 1100,
БОТЭСҚ К 5-130- 1200, мұндағы
БОТЭСҚ - батпалы ортадан тепкіш электр
сорапты қондырғы
2 - Модификация (шығарылу реті)
5 немесе 6 - сорап тобы

17.

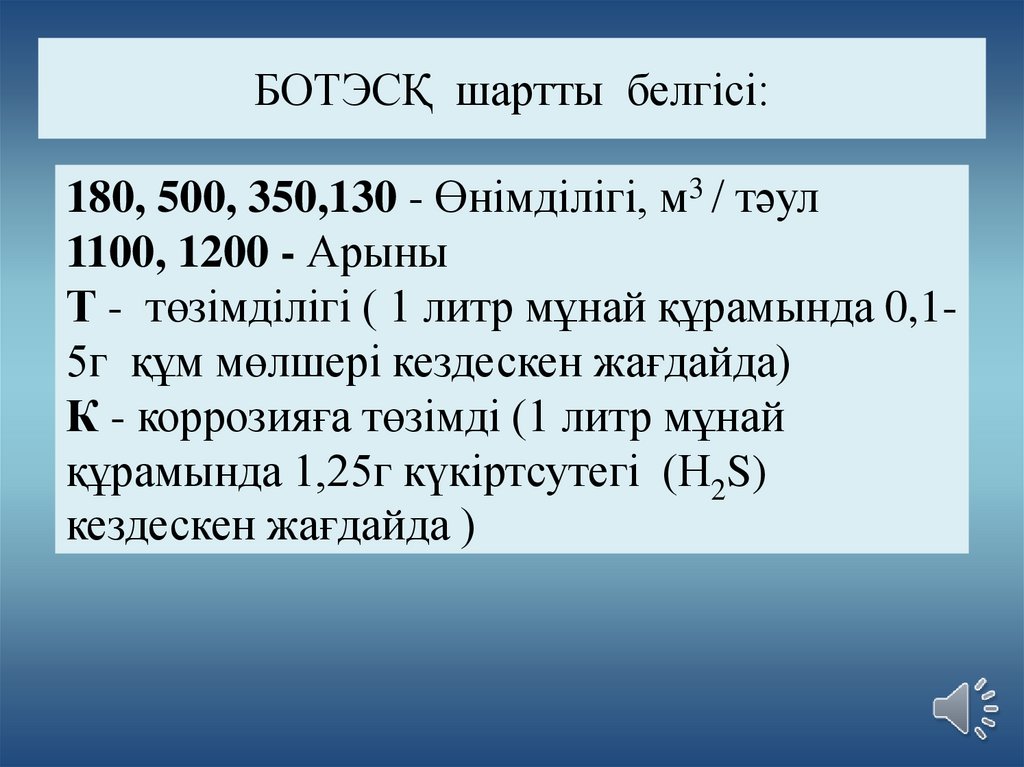

БОТЭСҚ шартты белгісі:
180, 500, 350,130 - Өнімділігі, м3 / тәул
1100, 1200 - Арыны
Т - төзімділігі ( 1 литр мұнай құрамында 0,15г құм мөлшері кездескен жағдайда)
К - коррозияға төзімді (1 литр мұнай
құрамында 1,25г күкіртсутегі (Н2S)
кездескен жағдайда )
