стрелковое оружие

1.

«Виды, назначение и тактикотехнические характеристики
стрелкового оружия и ручных
гранат Вооруженных Сил
Российской Федерации (огневая
подготовка)»

2.

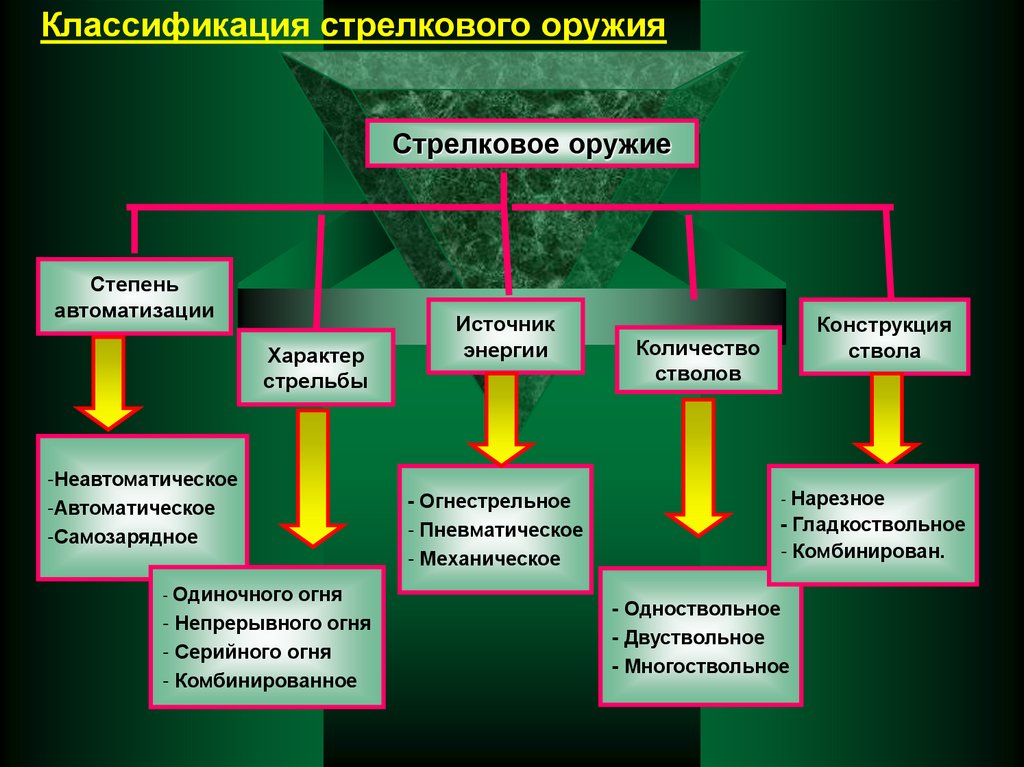

Классификация стрелкового оружия
Стрелковое оружие
Степень
автоматизации
Характер
стрельбы
-Неавтоматическое
-Автоматическое
-Самозарядное
- Одиночного огня
- Непрерывного огня
- Серийного огня
- Комбинированное
Источник
энергии
- Огнестрельное
- Пневматическое
- Механическое
Конструкция
ствола
Количество
стволов
- Нарезное
- Гладкоствольное
- Комбинирован.
- Одноствольное
- Двуствольное
- Многоствольное

3.

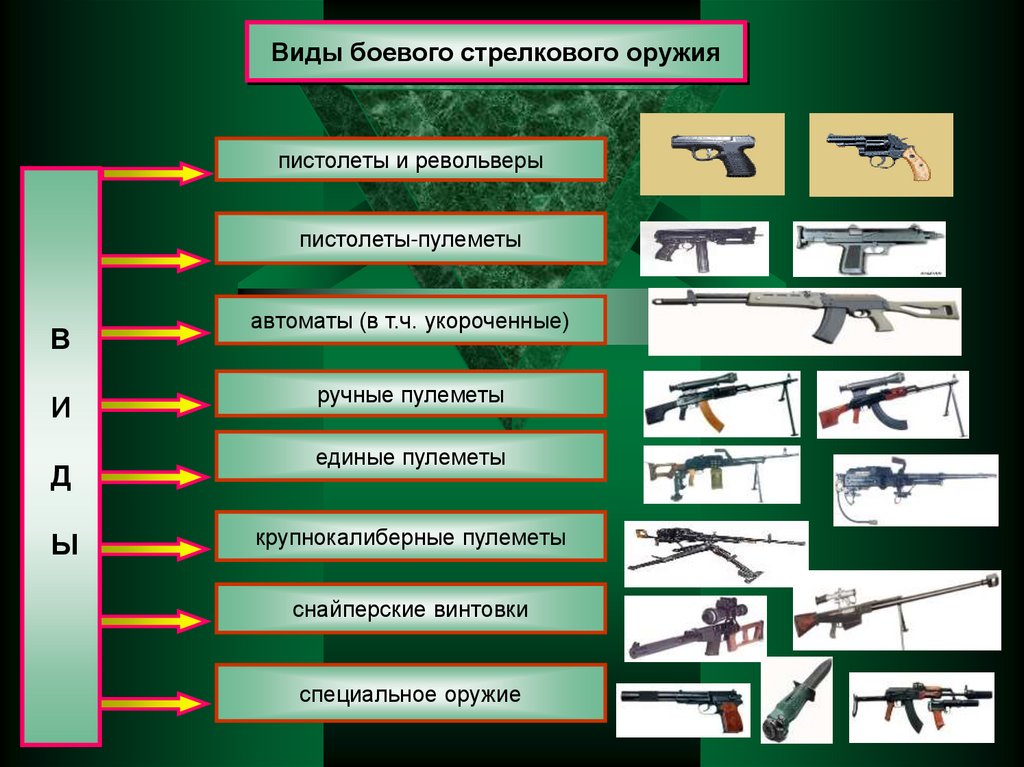

Виды боевого стрелкового оружия
пистолеты и револьверы
пистолеты-пулеметы
В
И
Д
Ы
автоматы (в т.ч. укороченные)
ручные пулеметы
единые пулеметы
крупнокалиберные пулеметы
снайперские винтовки
специальное оружие

4. АВТОМАТЫ Совершенствование основного индивидуального оружия солдата, самого массового среди видов стрелкового вооружения.

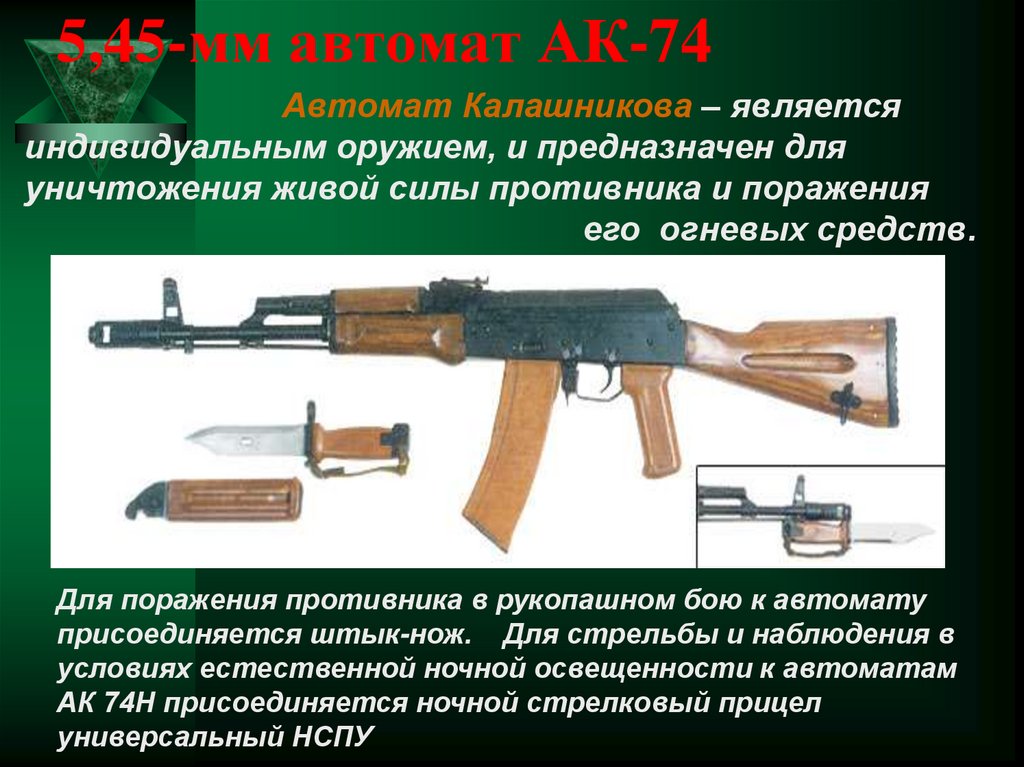

5. 5,45-мм автомат АК-74

Автомат Калашникова – является
индивидуальным оружием, и предназначен для
уничтожения живой силы противника и поражения
его огневых средств.
Для поражения противника в рукопашном бою к автомату
присоединяется штык-нож. Для стрельбы и наблюдения в
условиях естественной ночной освещенности к автоматам
АК 74Н присоединяется ночной стрелковый прицел
универсальный НСПУ

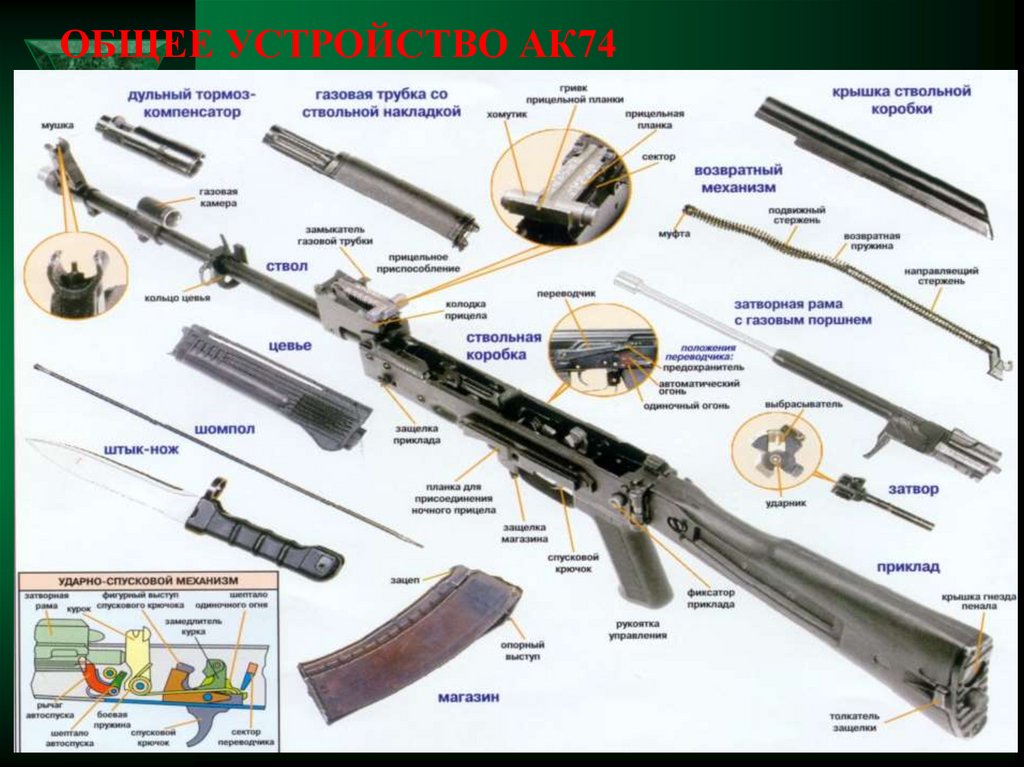

6. ОБЩЕЕ УСТРОЙСТВО АК74

7.

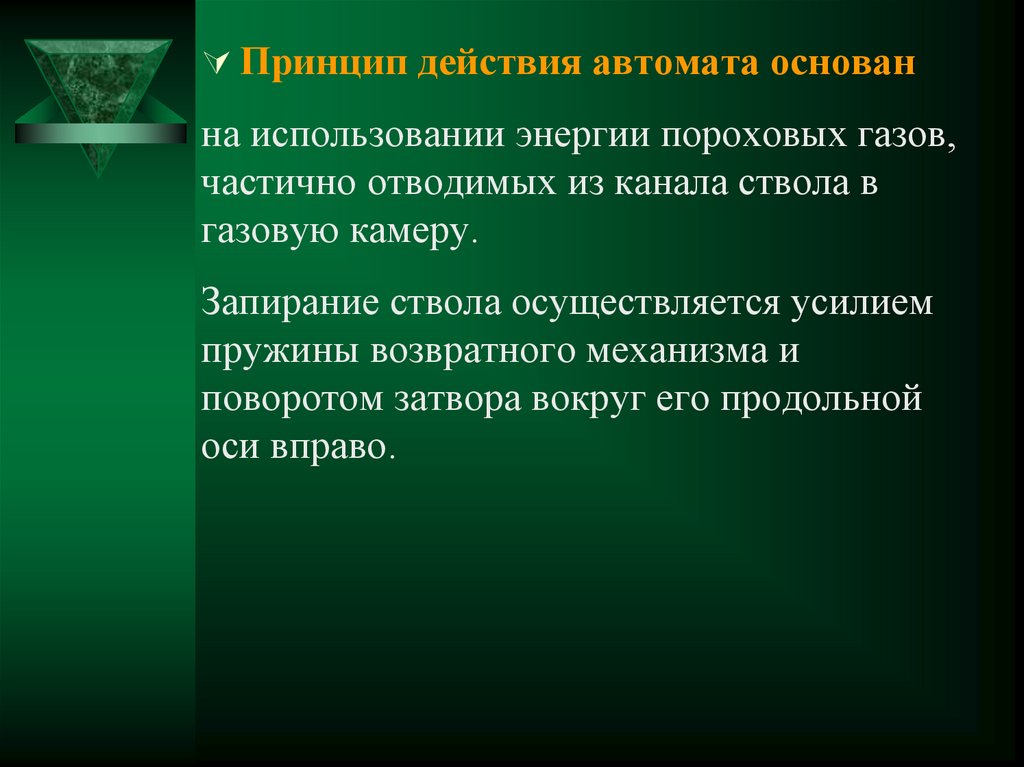

Принцип действия автомата основан
на использовании энергии пороховых газов,
частично отводимых из канала ствола в
газовую камеру.
Запирание ствола осуществляется усилием
пружины возвратного механизма и
поворотом затвора вокруг его продольной
оси вправо.

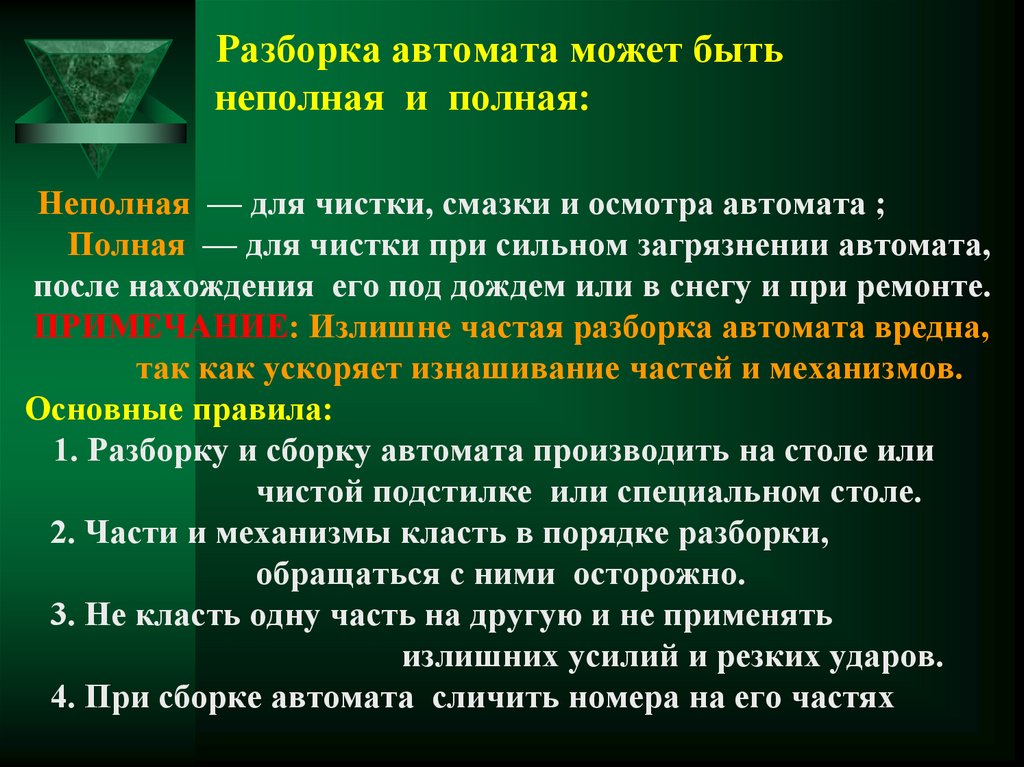

8.

Разборка автомата может быть
неполная и полная:
Неполная — для чистки, смазки и осмотра автомата ;
Полная — для чистки при сильном загрязнении автомата,
после нахождения его под дождем или в снегу и при ремонте.
ПРИМЕЧАНИЕ: Излишне частая разборка автомата вредна,
так как ускоряет изнашивание частей и механизмов.
Основные правила:
1. Разборку и сборку автомата производить на столе или
чистой подстилке или специальном столе.
2. Части и механизмы класть в порядке разборки,
обращаться с ними осторожно.
3. Не класть одну часть на другую и не применять
излишних усилий и резких ударов.
4. При сборке автомата сличить номера на его частях

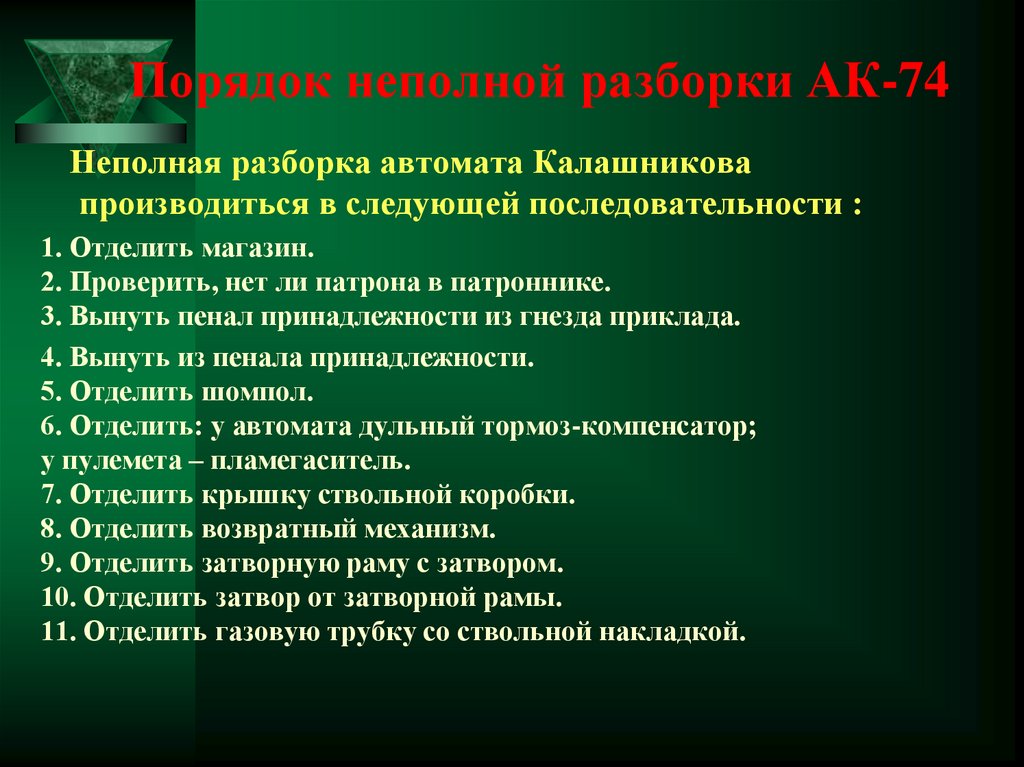

9. Порядок неполной разборки АК-74

Неполная разборка автомата Калашникова
производиться в следующей последовательности :
1. Отделить магазин.
2. Проверить, нет ли патрона в патроннике.
3. Вынуть пенал принадлежности из гнезда приклада.
4. Вынуть из пенала принадлежности.
5. Отделить шомпол.
6. Отделить: у автомата дульный тормоз-компенсатор;
у пулемета – пламегаситель.
7. Отделить крышку ствольной коробки.
8. Отделить возвратный механизм.
9. Отделить затворную раму с затвором.
10. Отделить затвор от затворной рамы.
11. Отделить газовую трубку со ствольной накладкой.

10. Порядок сборки после неполной разборки АК-74

1. Присоединить газовую трубку со ствольной накладкой.
2. Присоединить затвор к затворной раме.
3. Присоединить затворную раму с затвором к ствольной коробке.
4. Присоединить возвратный механизм.
5. Присоединить крышку ствольной коробки.
6. Спустить курок с боевого взвода и поставить на предохранитель.
7. Присоединить у автомата: дульный тормоз-компенсатор,
у ручного пулемета - пламегаситель.
8. Присоединить шомпол.
9. Уложить принадлежности в пенал.
10. Вложить пенал принадлежности в приклад.
11. Присоединить магазин автомату.

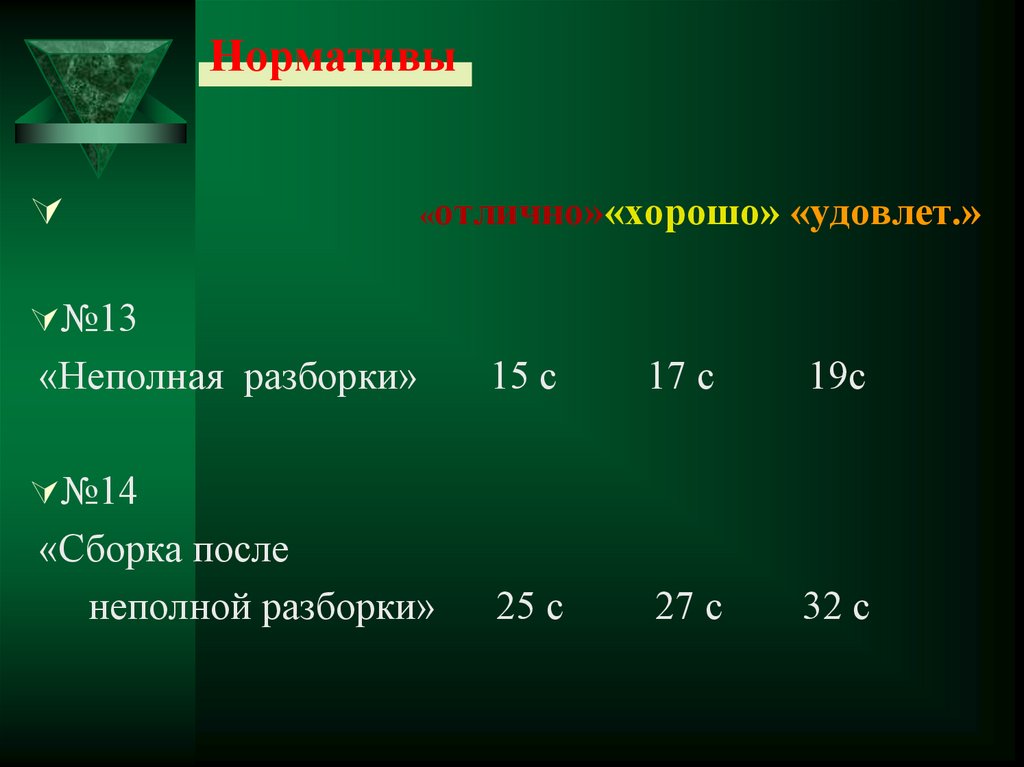

11. Нормативы

«отлично»«хорошо» «удовлет.»
№13
«Неполная разборки»
15 с
17 с
19с
25 с
27 с
32 с
№14
«Сборка после
неполной разборки»

12.

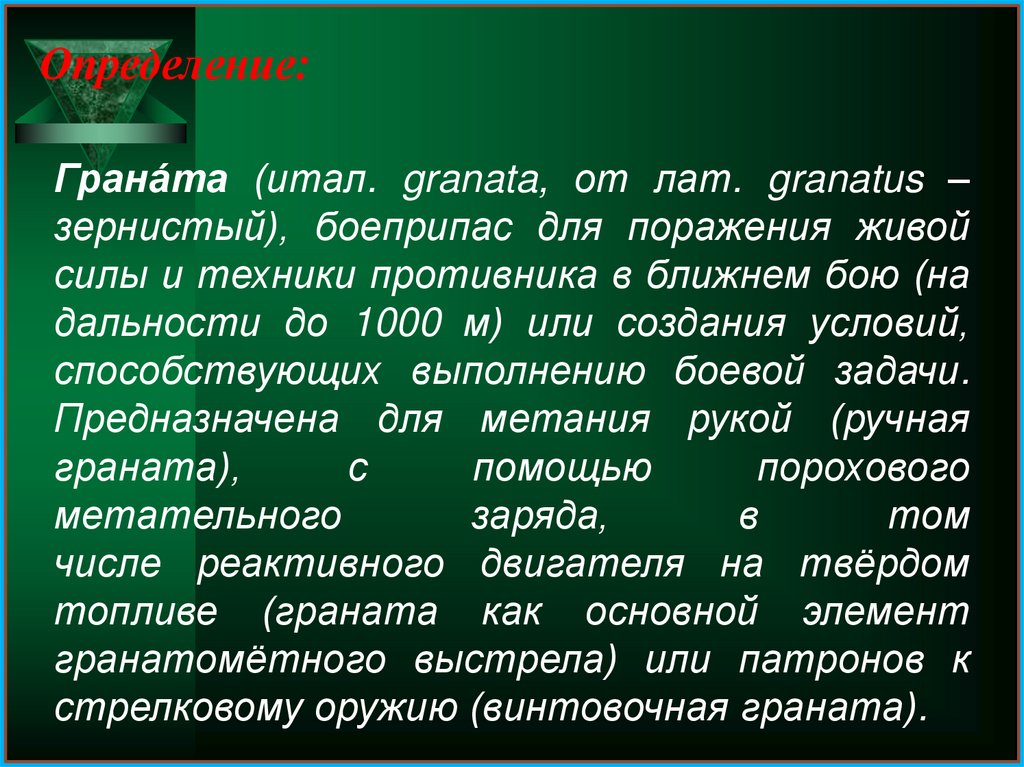

Определение:
Грана́та (итал. granata, от лат. granatus –
зернистый), боеприпас для поражения живой
силы и техники противника в ближнем бою (на
дальности до 1000 м) или создания условий,
способствующих выполнению боевой задачи.
Предназначена для метания рукой (ручная
граната),
с
помощью
порохового
метательного
заряда,
в
том
числе реактивного двигателя на твёрдом
топливе (граната как основной элемент
гранатомётного выстрела) или патронов к
стрелковому оружию (винтовочная граната).

13.

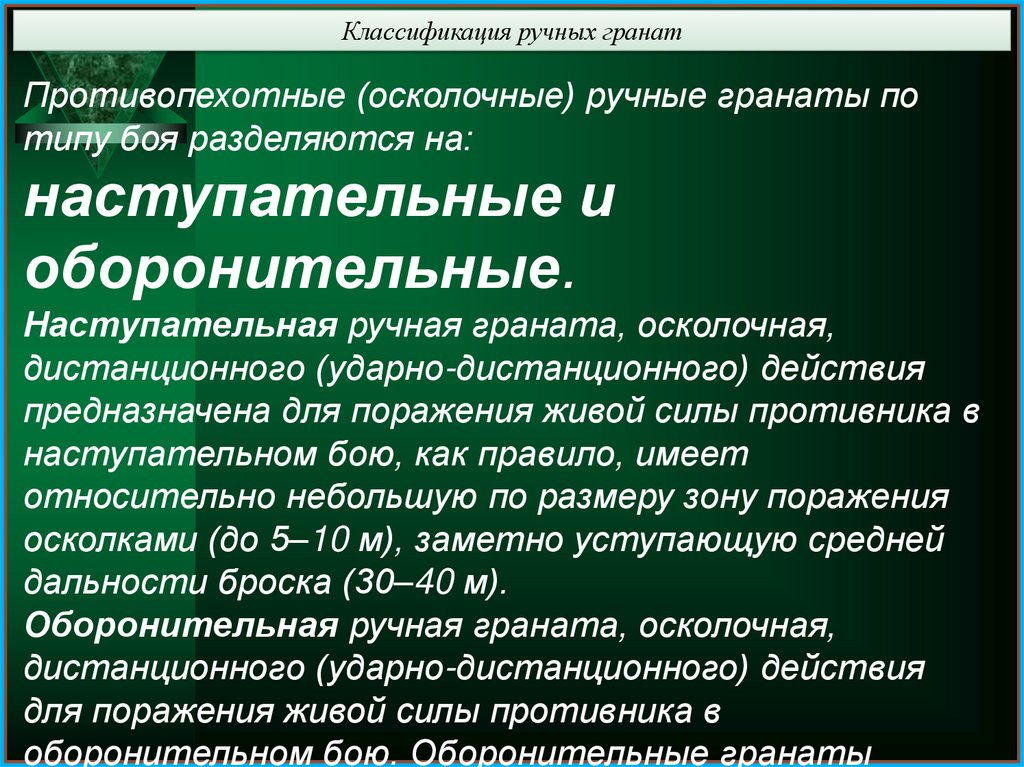

Классификация ручных гранат
Противопехотные (осколочные) ручные гранаты по
типу боя разделяются на:
наступательные и
оборонительные.
Наступательная ручная граната, осколочная,
дистанционного (ударно-дистанционного) действия
предназначена для поражения живой силы противника в
наступательном бою, как правило, имеет
относительно небольшую по размеру зону поражения
осколками (до 5–10 м), заметно уступающую средней
дальности броска (30–40 м).
Оборонительная ручная граната, осколочная,
дистанционного (ударно-дистанционного) действия
для поражения живой силы противника в
оборонительном бою. Оборонительные гранаты

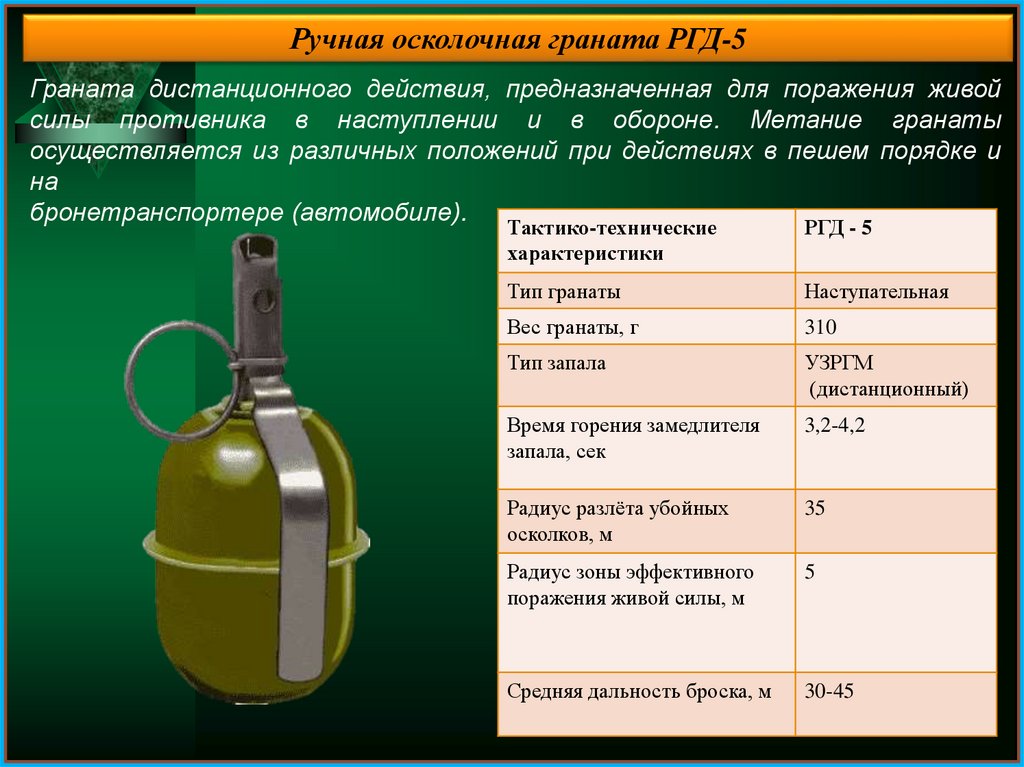

14.

Ручная осколочная граната РГД-5
Граната дистанционного действия, предназначенная для поражения живой
силы противника в наступлении и в обороне. Метание гранаты
осуществляется из различных положений при действиях в пешем порядке и
на
бронетранспортере (автомобиле).
Тактико-технические
характеристики
РГД - 5
Тип гранаты
Наступательная
Вес гранаты, г
310
Тип запала
УЗРГМ
(дистанционный)
Время горения замедлителя
запала, сек
3,2-4,2
Радиус разлёта убойных
осколков, м
35
Радиус зоны эффективного
поражения живой силы, м
5
Средняя дальность броска, м
30-45

15.

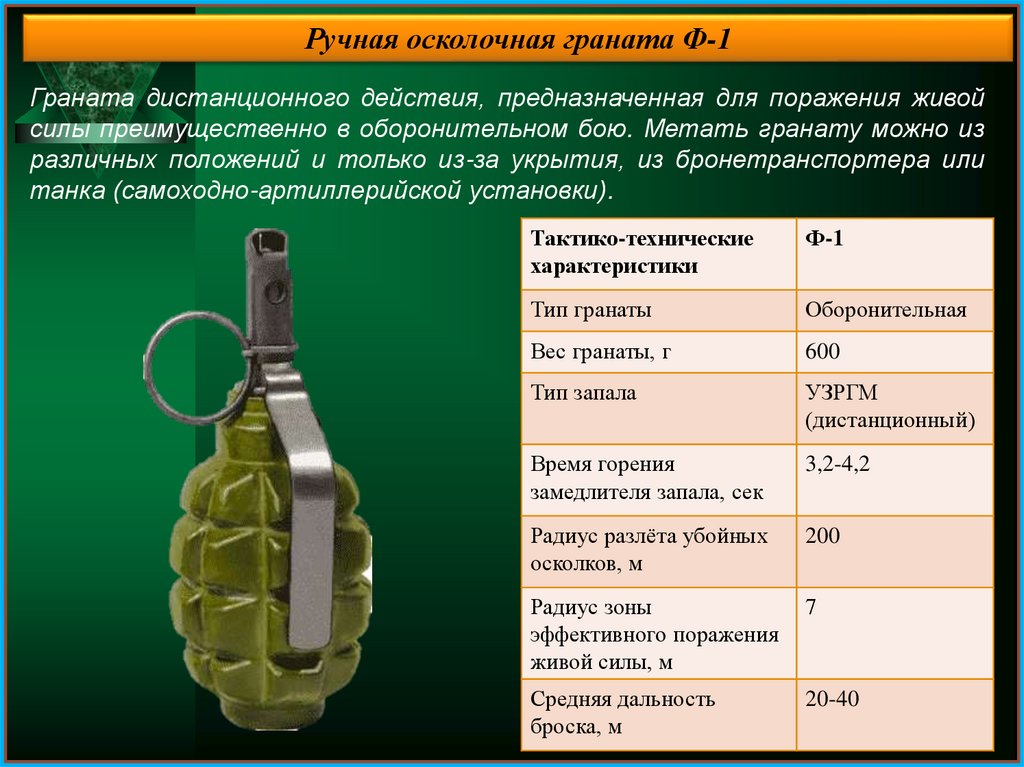

Ручная осколочная граната Ф-1
Граната дистанционного действия, предназначенная для поражения живой
силы преимущественно в оборонительном бою. Метать гранату можно из
различных положений и только из-за укрытия, из бронетранспортера или
танка (самоходно-артиллерийской установки).
Тактико-технические
характеристики
Ф-1
Тип гранаты
Оборонительная
Вес гранаты, г
600
Тип запала
УЗРГМ
(дистанционный)
Время горения
замедлителя запала, сек
3,2-4,2
Радиус разлёта убойных
осколков, м
200
Радиус зоны
эффективного поражения
живой силы, м
7
Средняя дальность
броска, м
20-40

16.

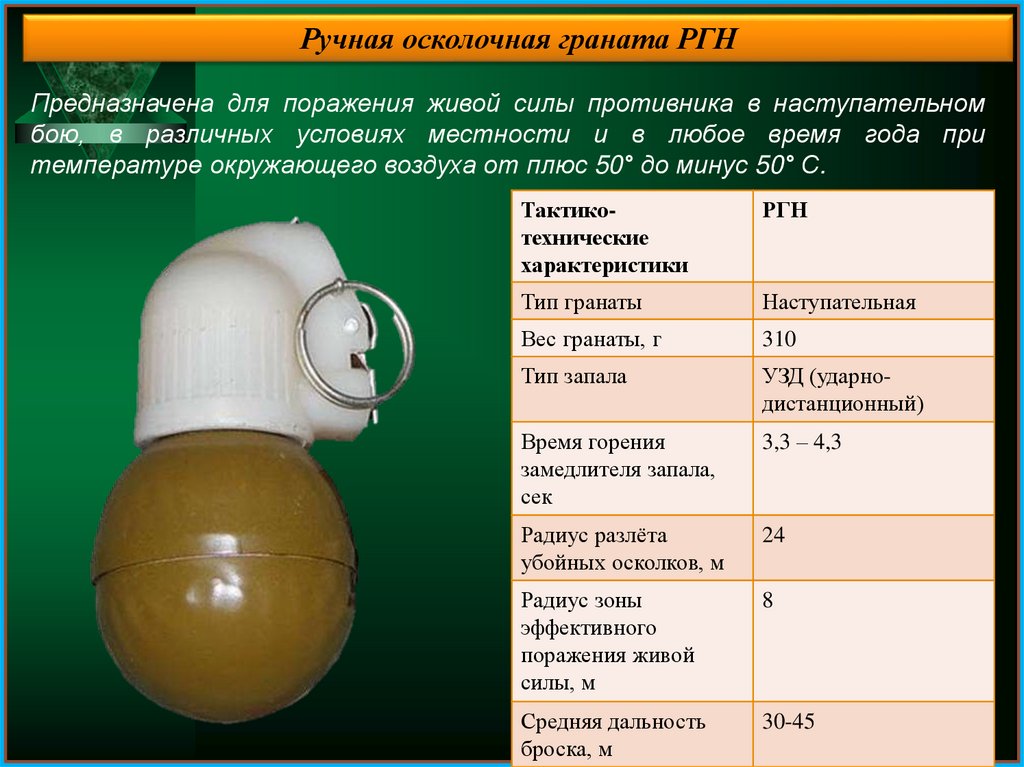

Ручная осколочная граната РГН
Предназначена для поражения живой силы противника в наступательном
бою, в различных условиях местности и в любое время года при
температуре окружающего воздуха от плюс 50° до минус 50° С.
Тактикотехнические
характеристики
РГН
Тип гранаты
Наступательная
Вес гранаты, г
310
Тип запала
УЗД (ударнодистанционный)
Время горения
замедлителя запала,
сек
3,3 – 4,3
Радиус разлёта
убойных осколков, м
24
Радиус зоны
эффективного
поражения живой
силы, м
8
Средняя дальность
броска, м
30-45

17.

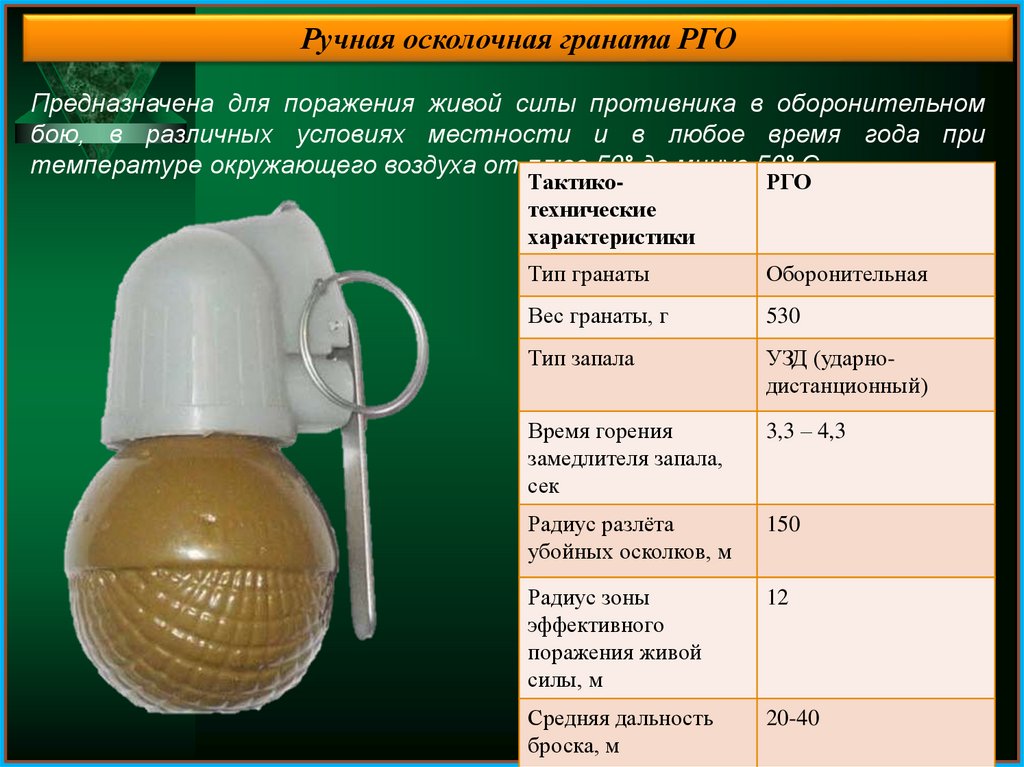

Ручная осколочная граната РГО
Предназначена для поражения живой силы противника в оборонительном
бою, в различных условиях местности и в любое время года при
температуре окружающего воздуха от плюс 50° до минус 50° С.
Тактикотехнические
характеристики
РГО
Тип гранаты
Оборонительная
Вес гранаты, г
530
Тип запала
УЗД (ударнодистанционный)
Время горения
замедлителя запала,
сек
3,3 – 4,3
Радиус разлёта
убойных осколков, м
150
Радиус зоны
эффективного
поражения живой
силы, м
12
Средняя дальность
броска, м
20-40

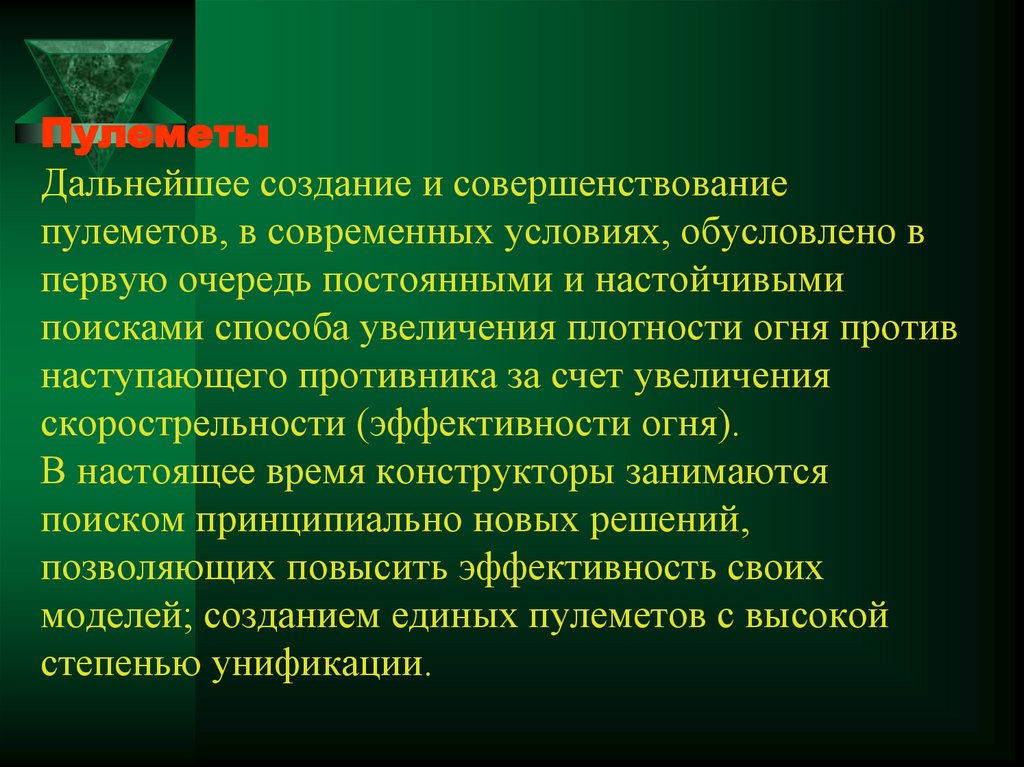

18. Пулеметы Дальнейшее создание и совершенствование пулеметов, в современных условиях, обусловлено в первую очередь постоянными и

настойчивыми
поисками способа увеличения плотности огня против
наступающего противника за счет увеличения
скорострельности (эффективности огня).
В настоящее время конструкторы занимаются
поиском принципиально новых решений,
позволяющих повысить эффективность своих
моделей; созданием единых пулеметов с высокой
степенью унификации.

19. Пулемёт Калашникова ПКМ

Назначение, боевые свойства,
общее устройство,
принцип работы автоматики
пулемёта ПКМ.
Назначение и устройство основных
частей и механизмов пулемёта ПКМ.

20.

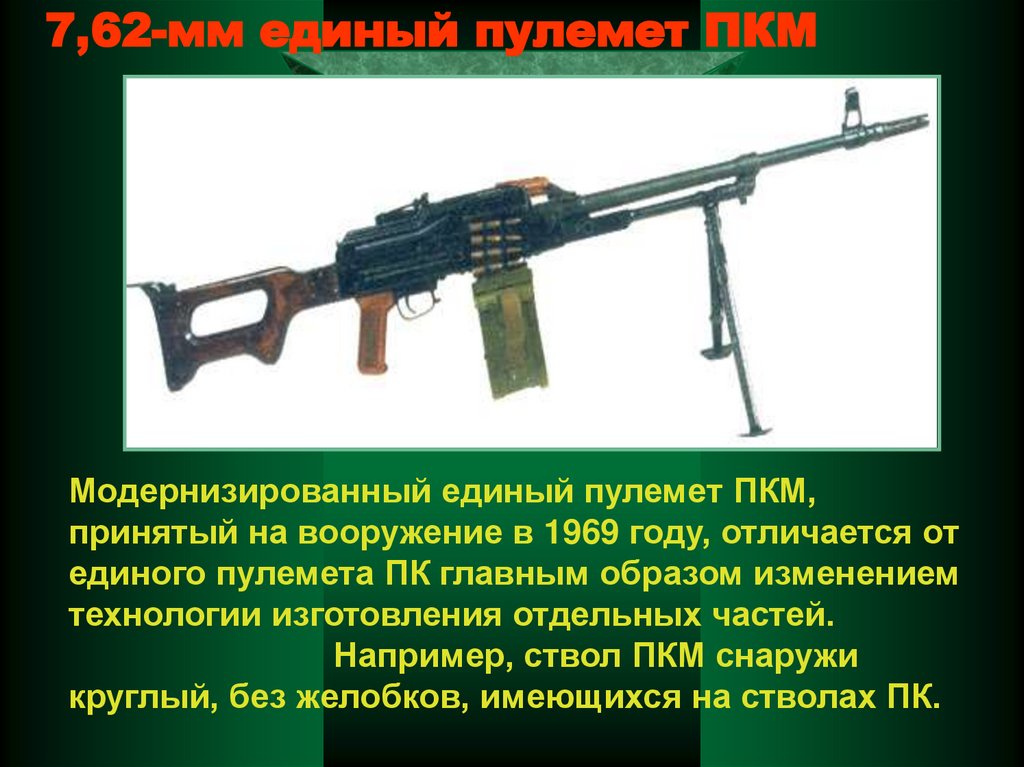

7,62-мм единый пулемет ПКМ
Модернизированный единый пулемет ПКМ,
принятый на вооружение в 1969 году, отличается от
единого пулемета ПК главным образом изменением
технологии изготовления отдельных частей.
Например, ствол ПКМ снаружи
круглый, без желобков, имеющихся на стволах ПК.

21.

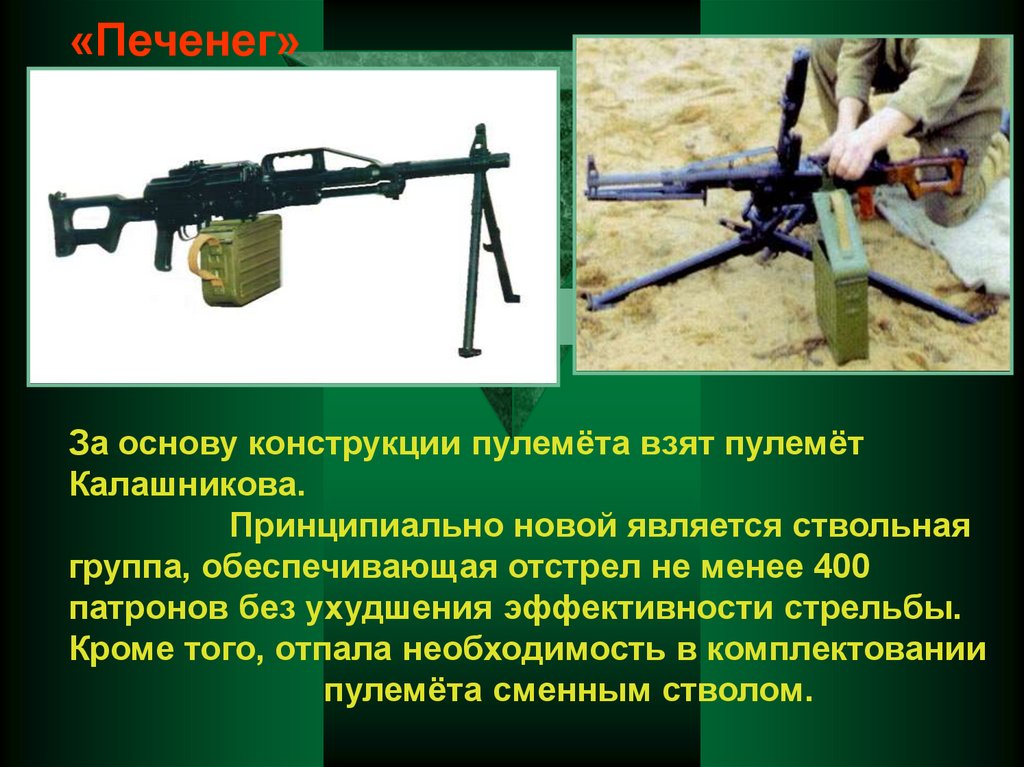

«Печенег»
За основу конструкции пулемёта взят пулемёт
Калашникова.
Принципиально новой является ствольная
группа, обеспечивающая отстрел не менее 400
патронов без ухудшения эффективности стрельбы.
Кроме того, отпала необходимость в комплектовании
пулемёта сменным стволом.

22.

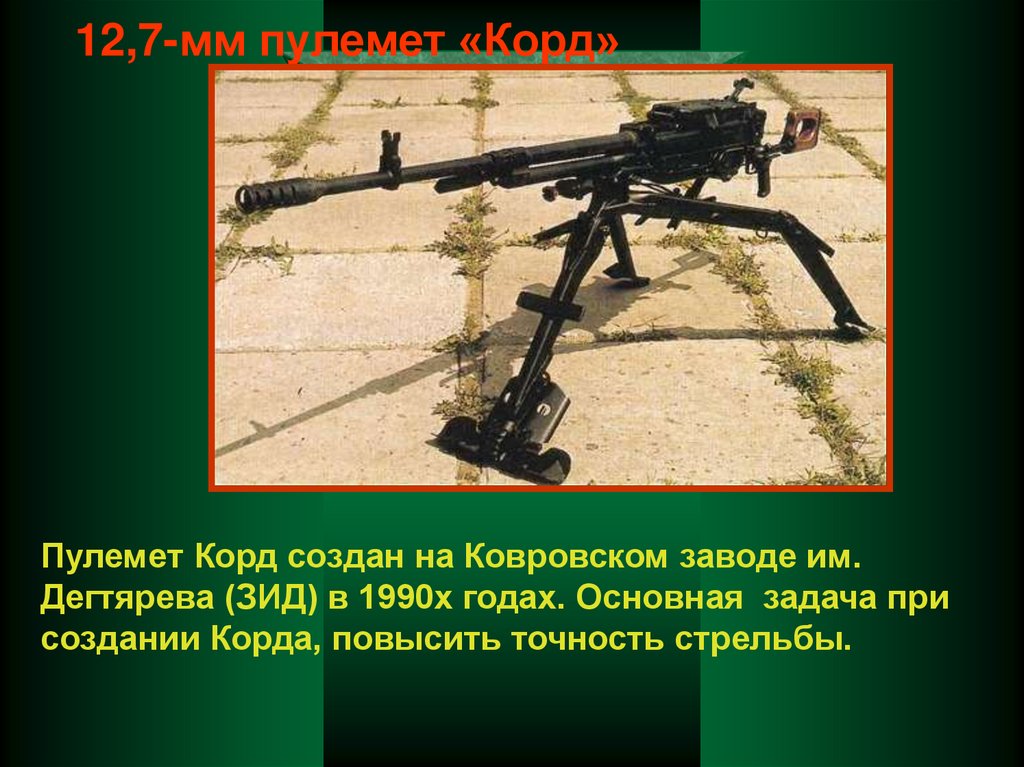

12,7-мм пулемет «Корд»
Пулемет Корд создан на Ковровском заводе им.
Дегтярева (ЗИД) в 1990х годах. Основная задача при
создании Корда, повысить точность стрельбы.

23.

Калибр: 12,7x109 мм
Вес: 25.5 кг тело пулемета,
41.5 кг на станке
67 с лентой и 50 патронами
Питание: лента 50 патронов
Темп стрельбы: 650-750
в/мин
V0: 820-860 м/с

24. Заключительная часть

Домашнее задание:
А) Выучить записи в тетради
Б) Выучить ТТХ АК-74, РПГ7, Ф-1, РГД-5,РГО,РГН
